Легкий гусеничный вездеход с двигателем Lifan

Самодельный легкий гусеничный вездеход с двигателем Lifan 17 л/с, корпус-лодка, плавающий вездеход на гусеницах легкого класса предназначен для охоты и рыбалки, фото и описание гусеничного вездехода с двигателем лифан прилагается. Легкий гусеничный вездеход имеет двигатель мощностью 17 л/с (лошадиных сил) стартер . КПП (коробка переключения передач) ВАЗ 2110. Вариатор Сафари+Буран одноопорный+ремень рубена 33, мост классика, передаточное число 1:4, тормоза ВАЗ 2109 дисковые, карданный вал самодельный.

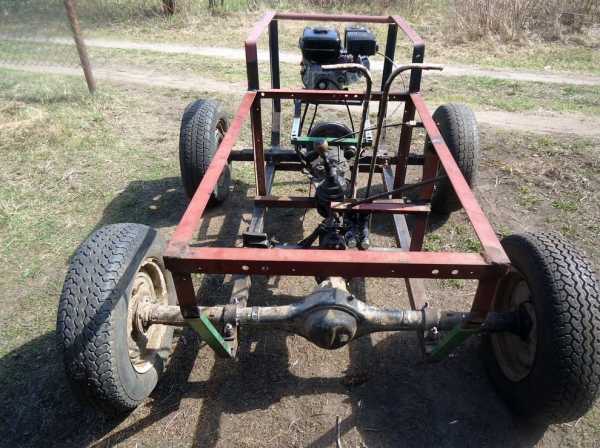

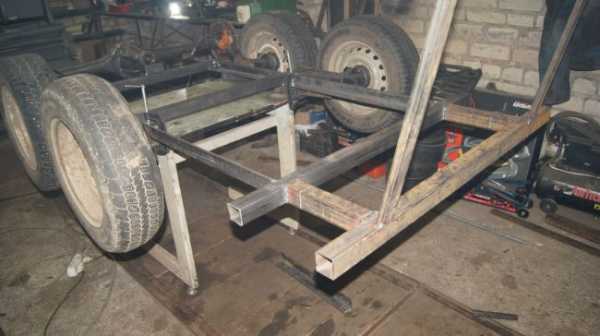

Рама сварена из профиля прямоугольного сечения следующих размеров: 40х40х20 мм, 40/40/1.5 мм, 20/20/1.5 мм, балки 50/50/20 мм. Толщина пластин ступиц составляет 10 мм, ступицы ВАЗ 2109 задние, корпус лодка благодаря чему вездеход плавает по воде и толщина металла 1.2 мм, колеса R-13

Габаритные размеры легкого гусеничного вездехода: ширина 1800 мм, длина 2800 мм и высота 2100 мм. Малые габаритные размеры делают эту машину компактной.

Экипаж: механик водитель и два пассажира.

Отлично подойдет для поездок на охоту и рыбалку в любое время года, идет отлично по грязи и рыхлому снегу, плавает и преодолевает заболоченные участки местности за счет корпуса лодки вездеход плавающий. Двигатель Лифан экономичный и мощный которого с лихвой хватает для вездехода.

Материалы

двигатель Lifan 17 л/с
профиль 40х40х20 мм, 40х20х1.5 мм, 20х20х1.5 мм, 50х50х20 мм
мост классика
колеса, диски и ступицы ВАЗ
листовой металл толщина 1.2 мм

Инструменты

сварочный инвертор
УШМ
набор гаечных ключей
слесарный и измерительный инструмент
дрель

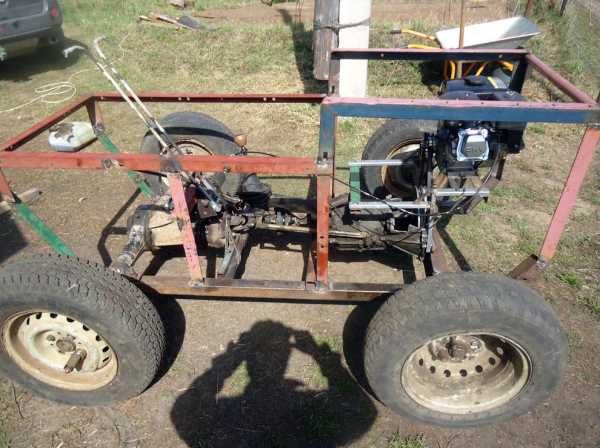

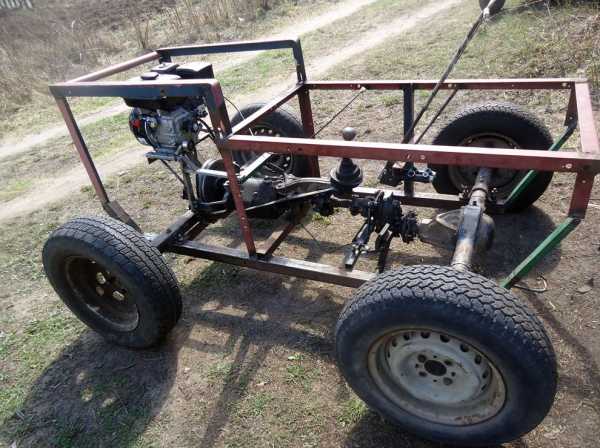

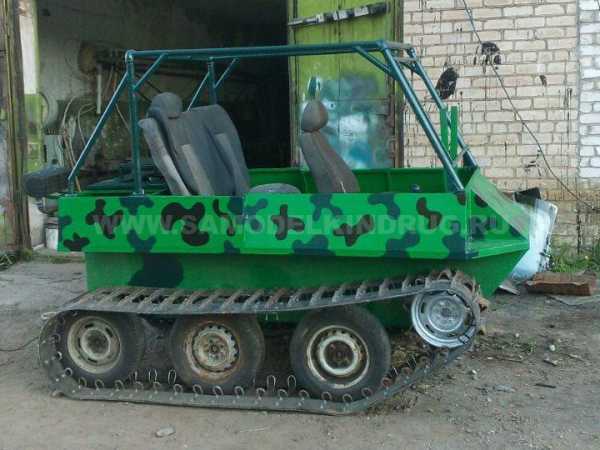

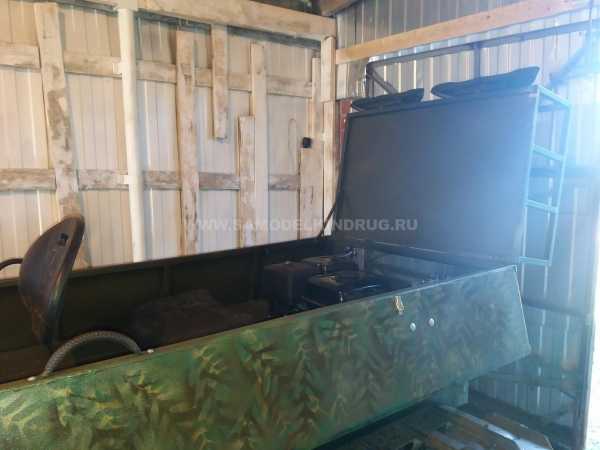

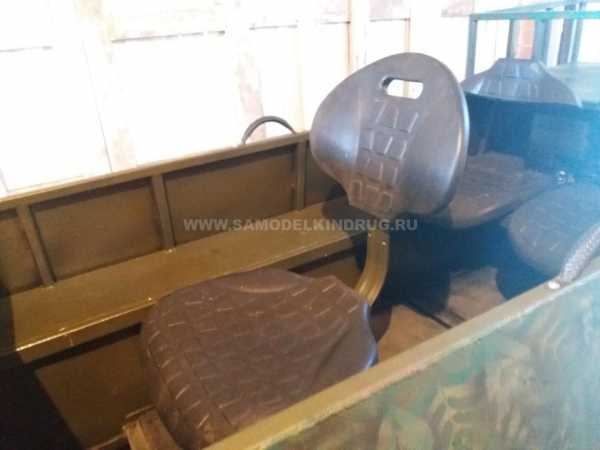

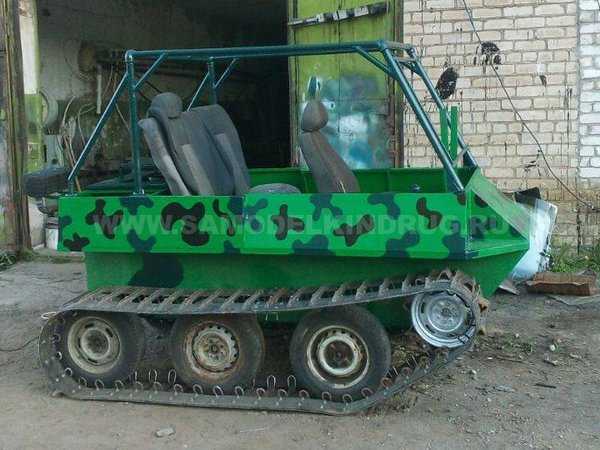

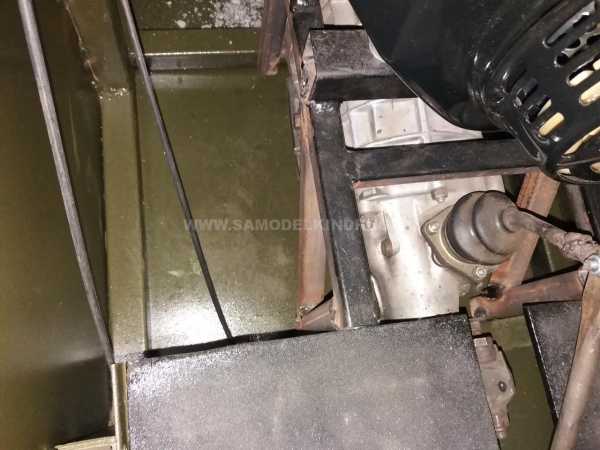

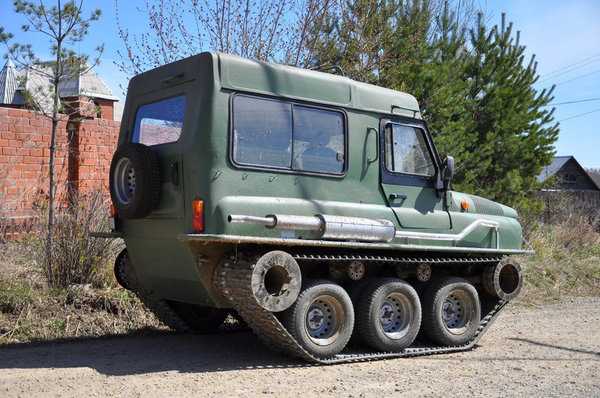

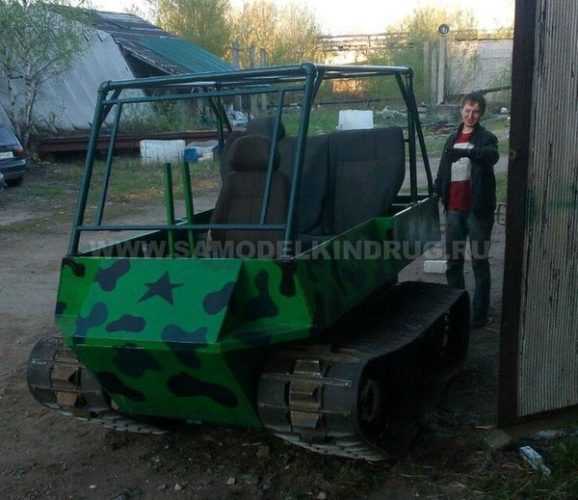

И так, давайте поближе рассмотрим собранный Дмитрием Дементьевым гусеничный вездеход.

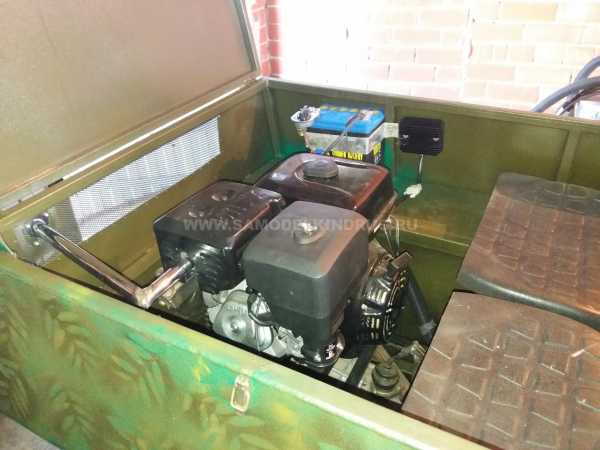

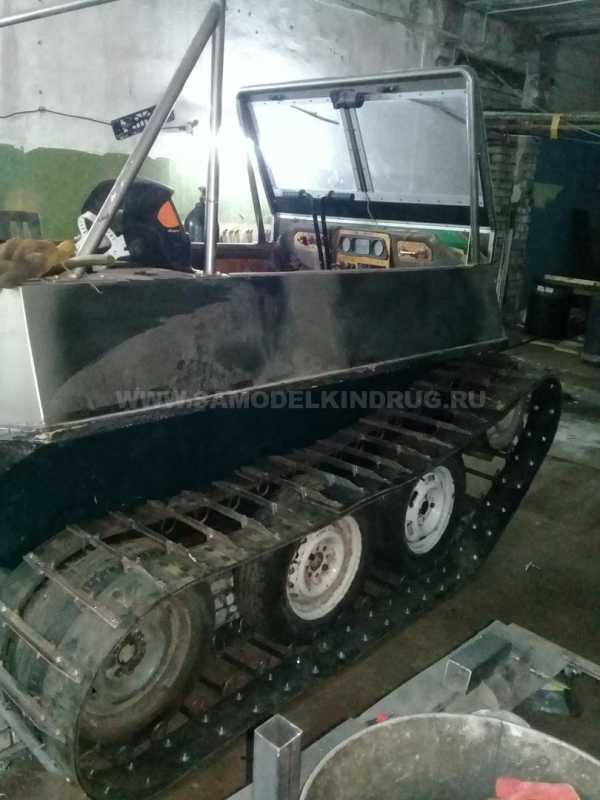

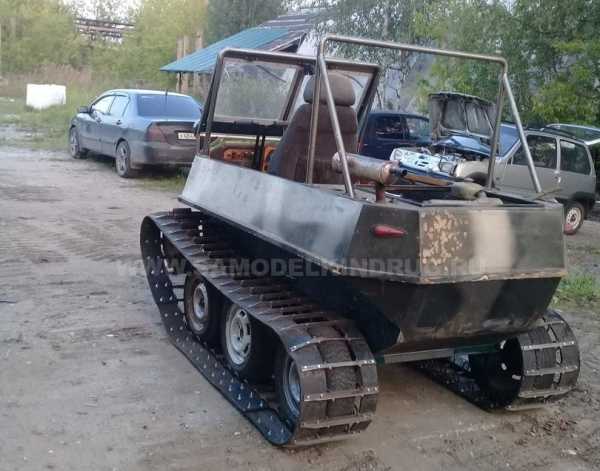

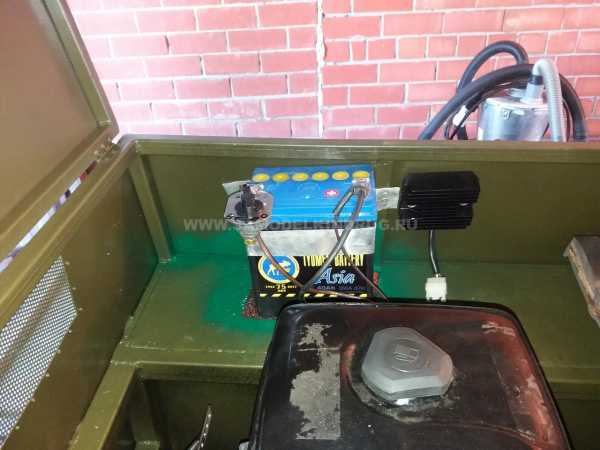

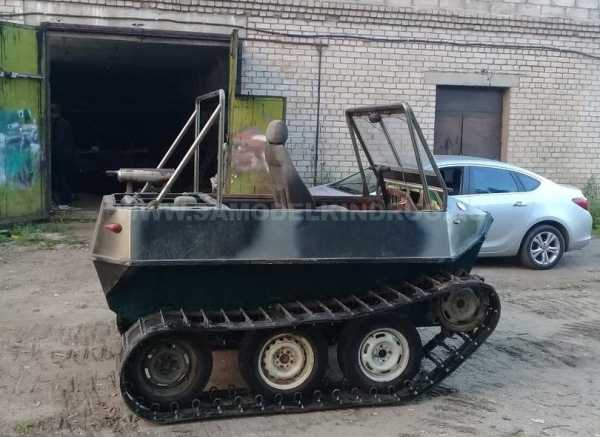

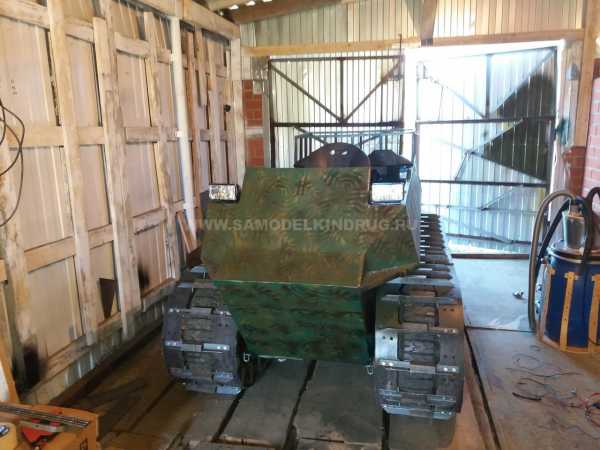

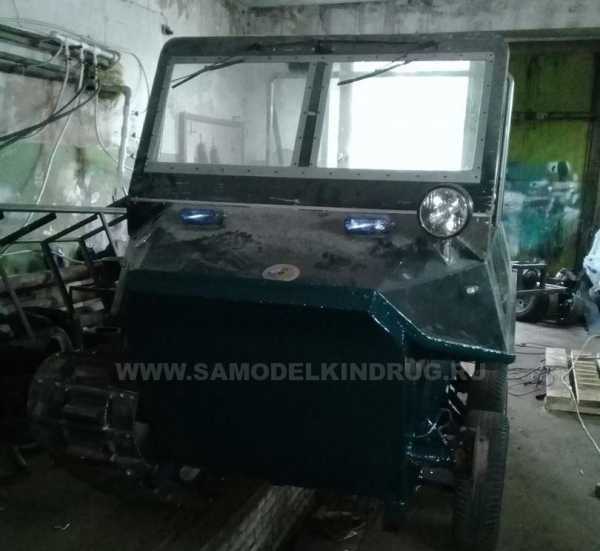

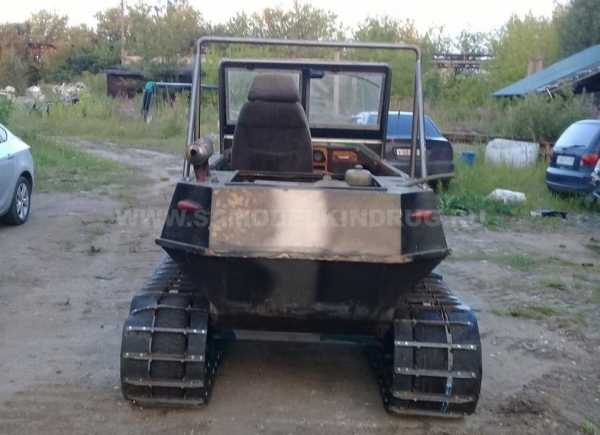

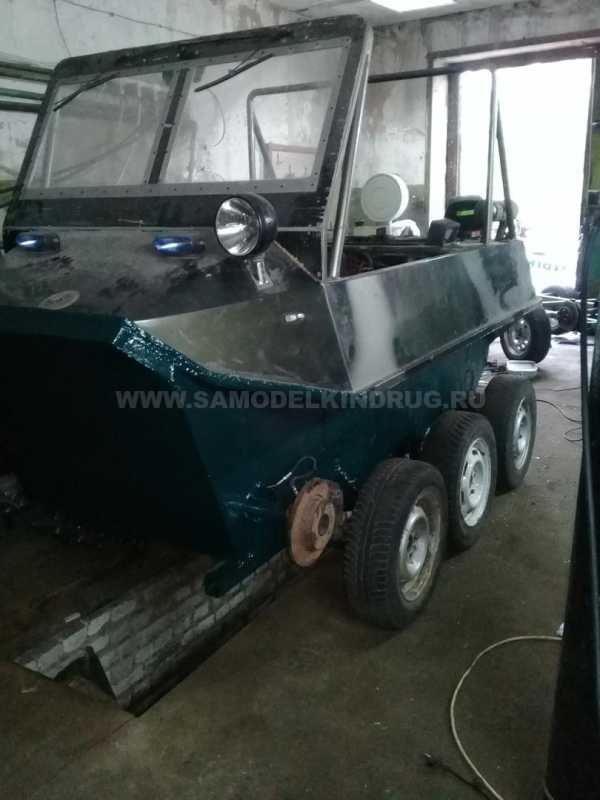

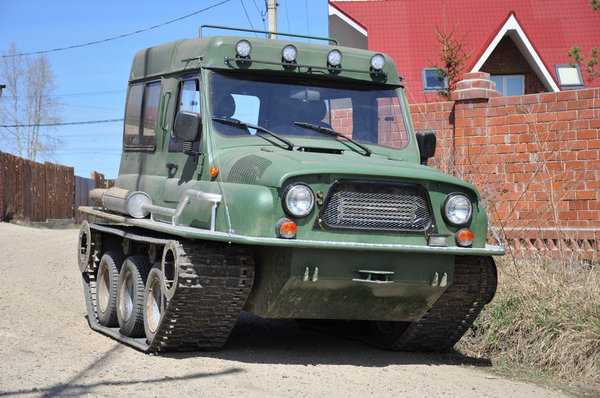

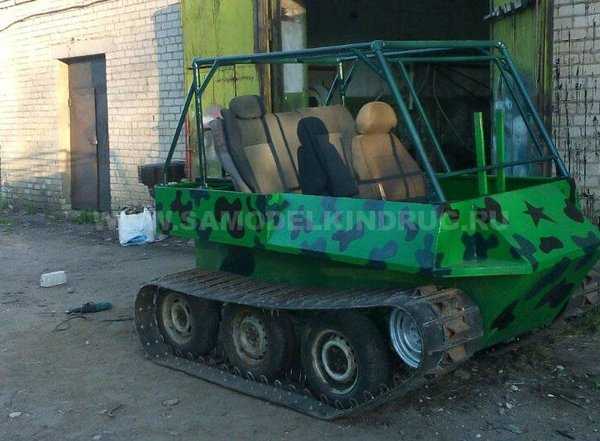

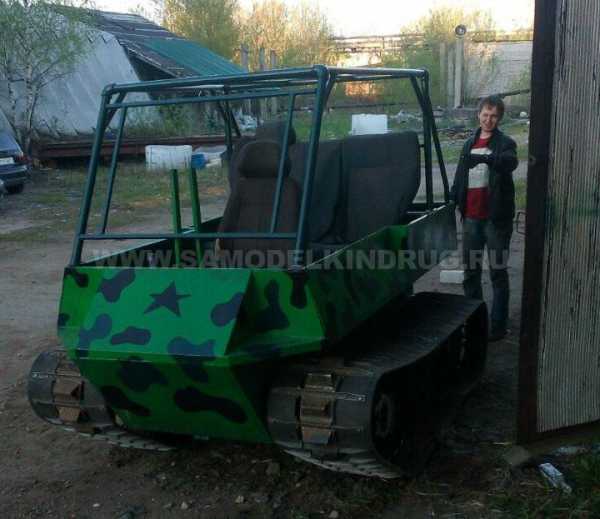

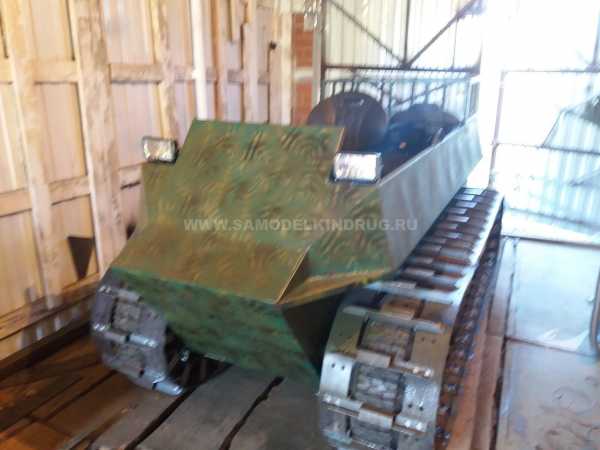

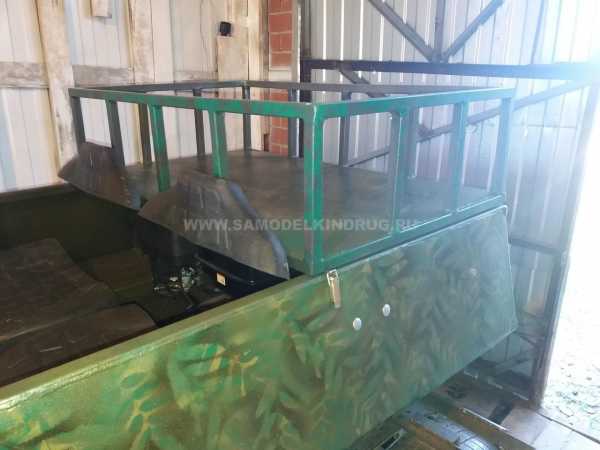

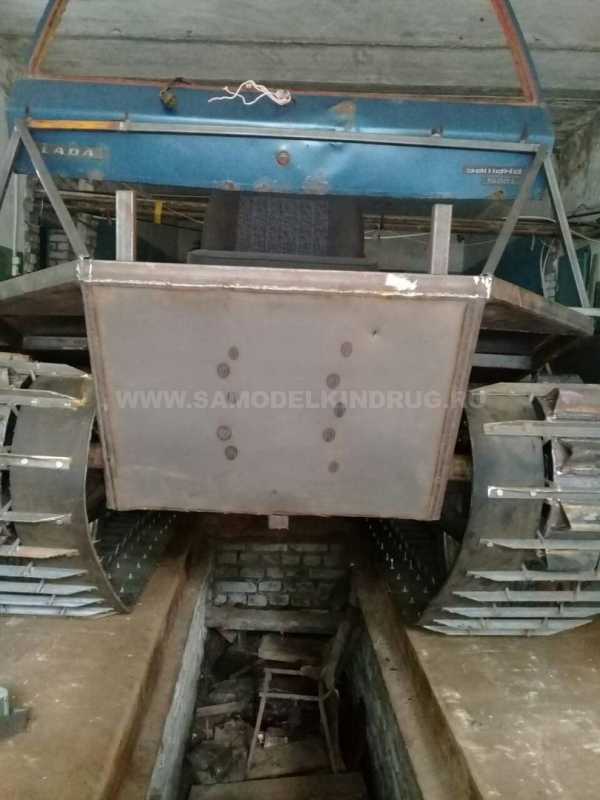

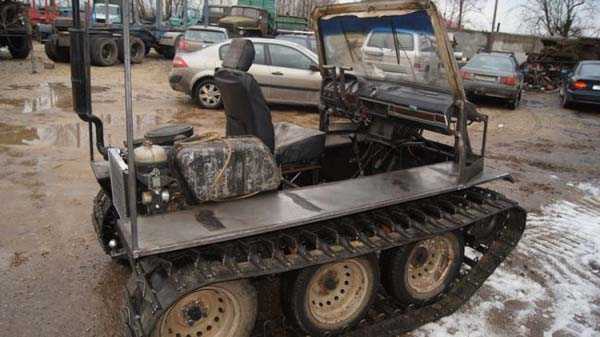

Вид спереди, лобовое стекло-это задняя крышка ВАЗ 2109.

Клиренс вездехода составляет 47 см.

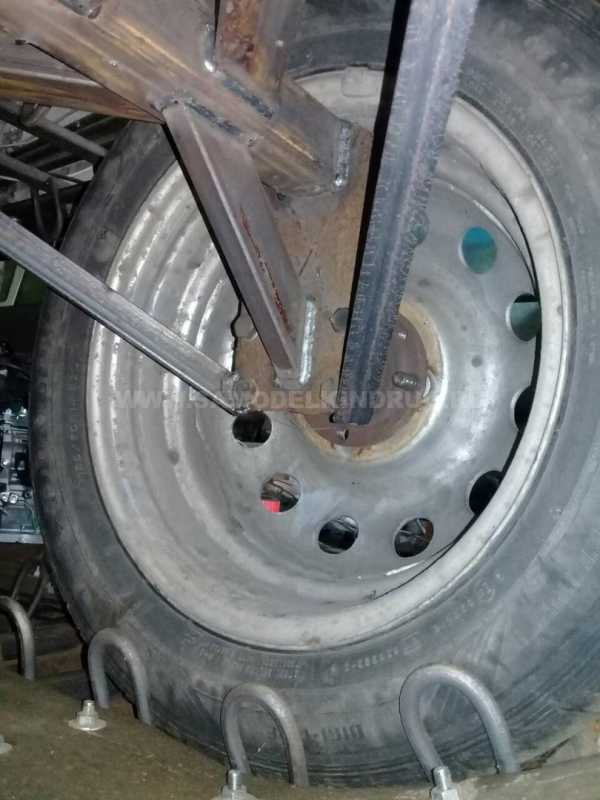

Звездочка сделана из штатного диска ВАЗ.

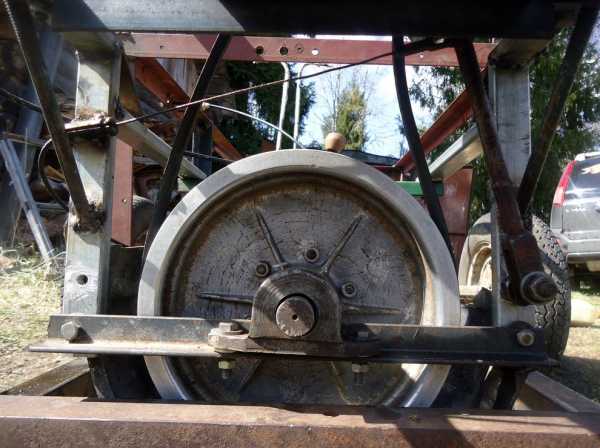

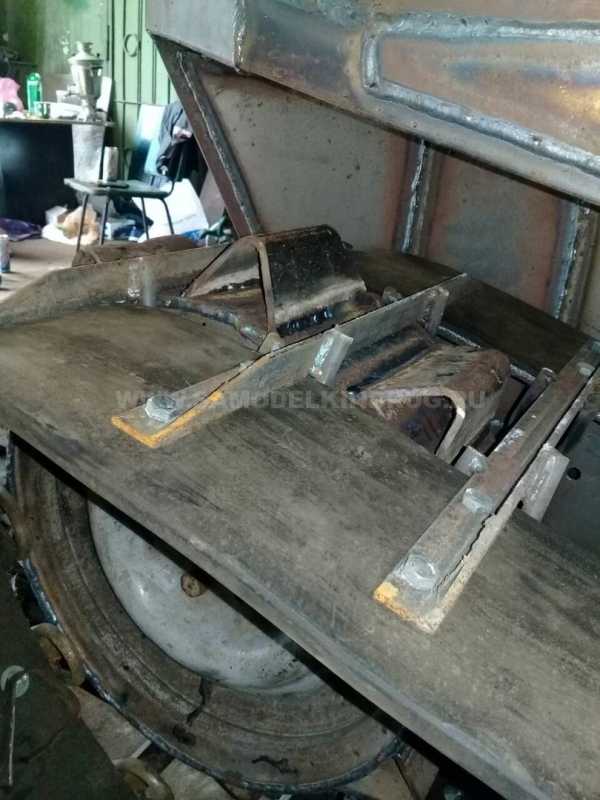

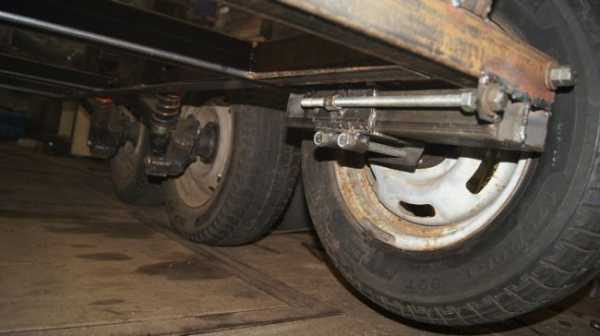

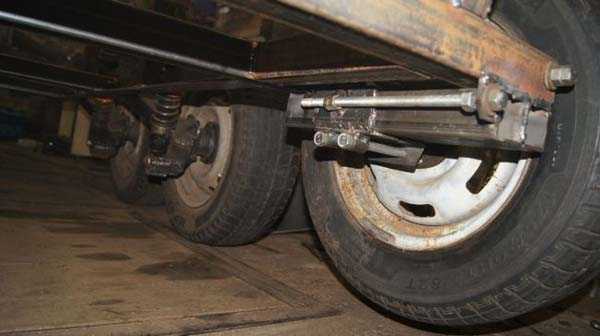

Механизм натяжения гусениц.

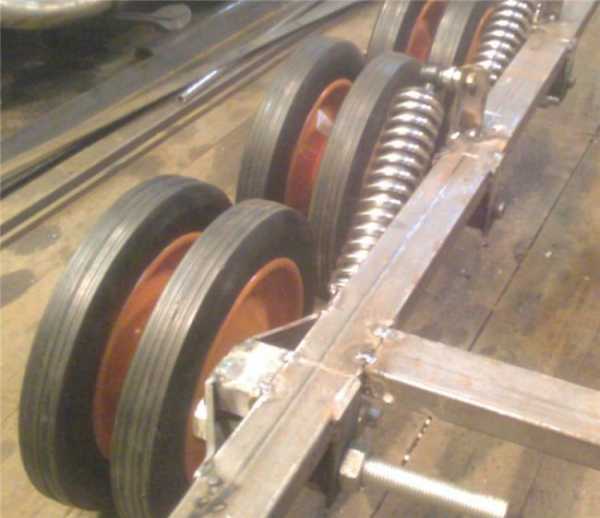

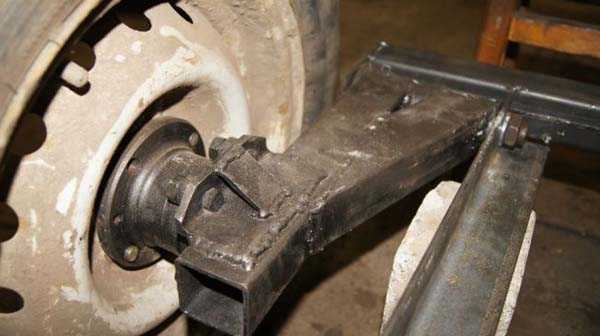

Усиление катков.

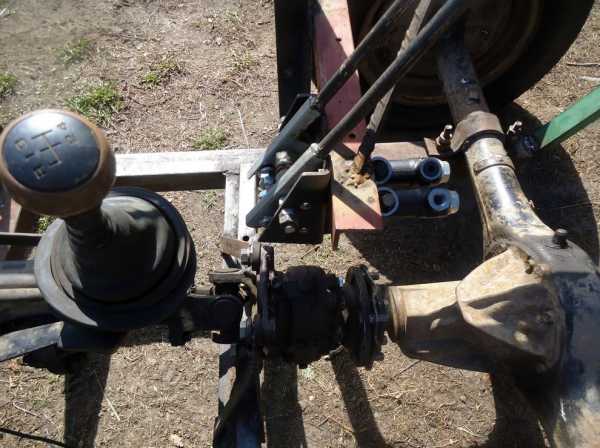

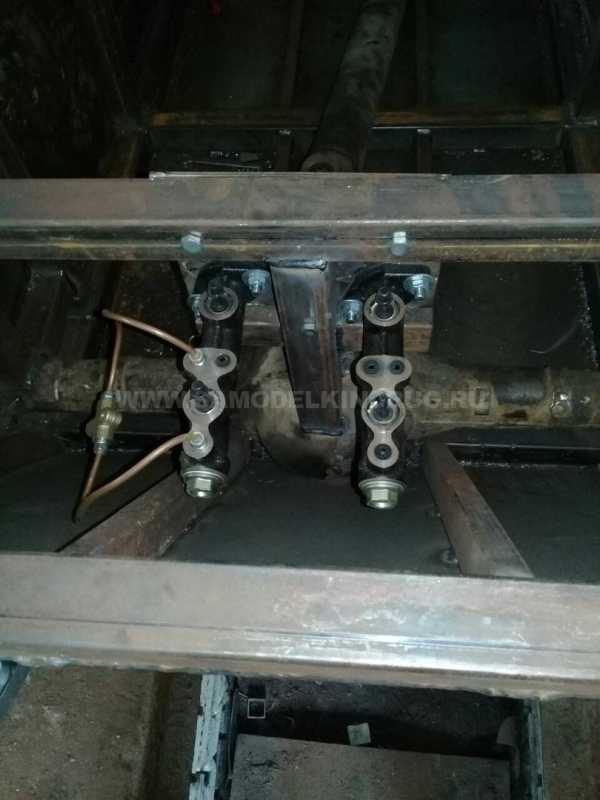

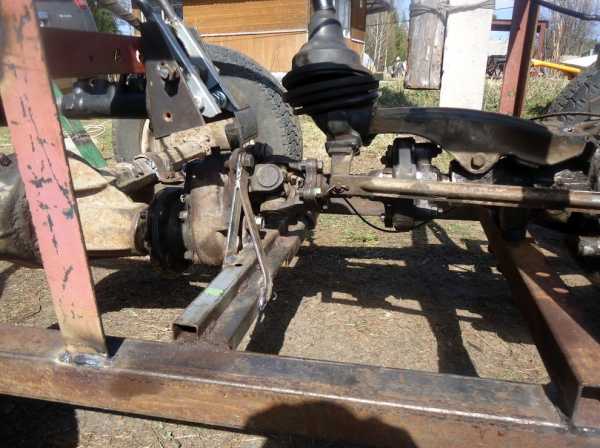

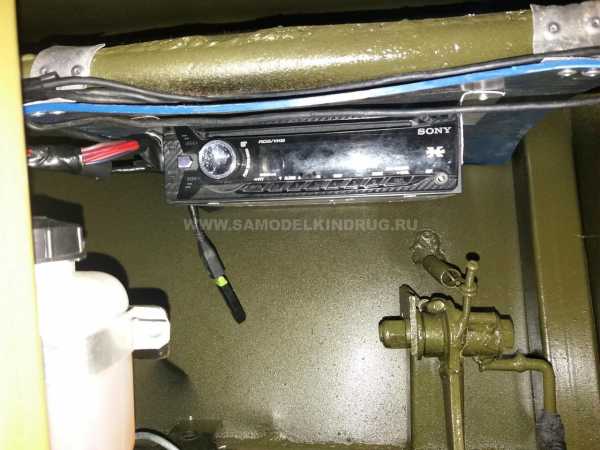

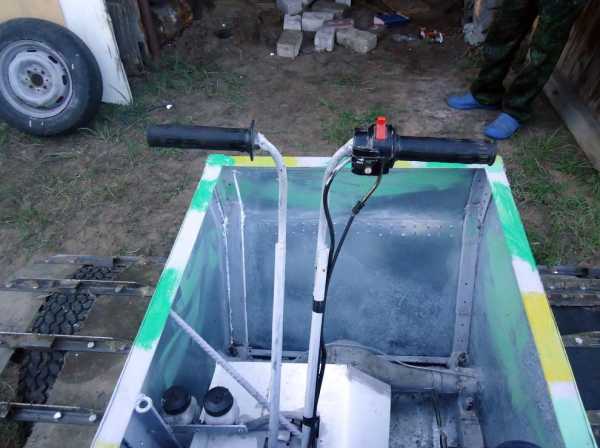

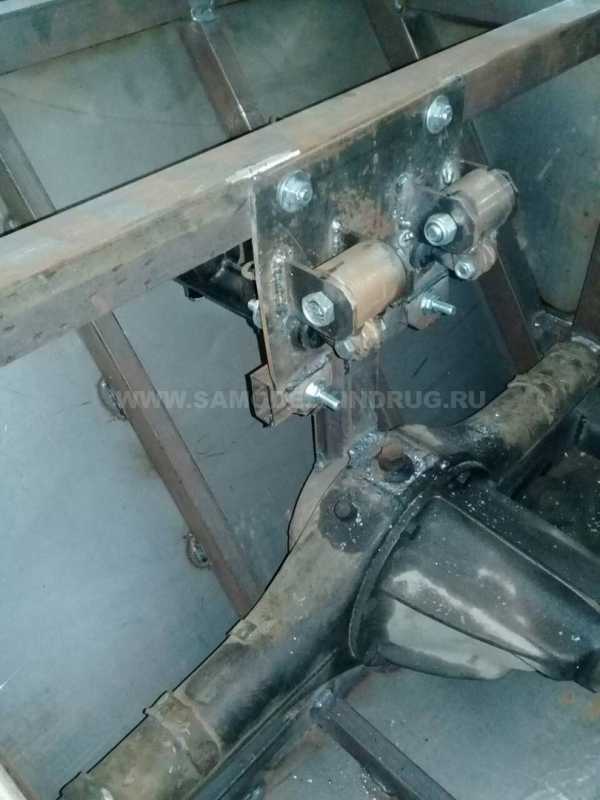

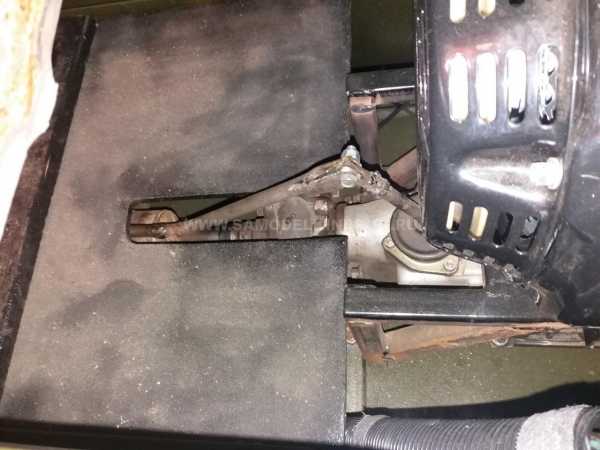

Рулевой механизм на главных цилиндрах ВАЗ 2106 (пока не приварены рычаги)

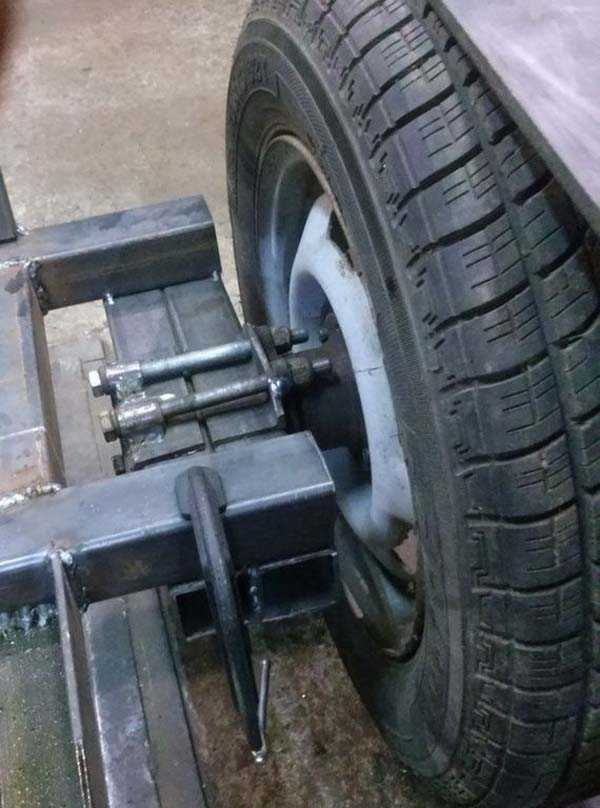

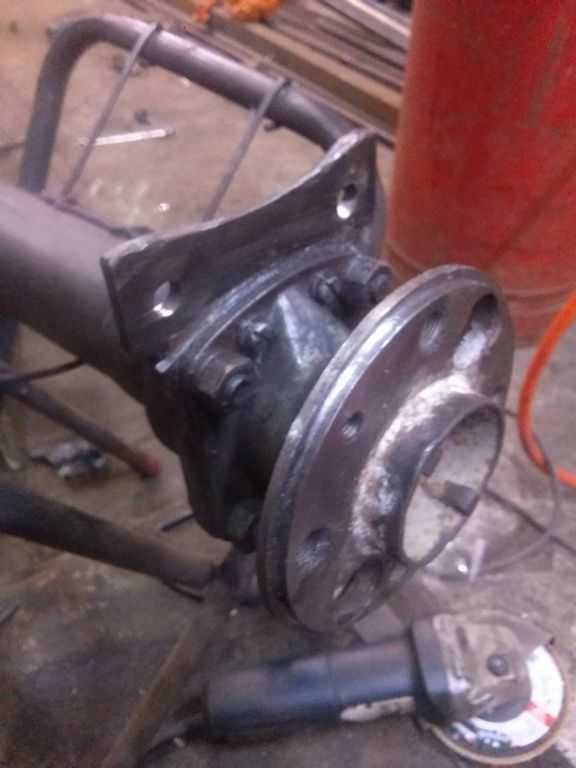

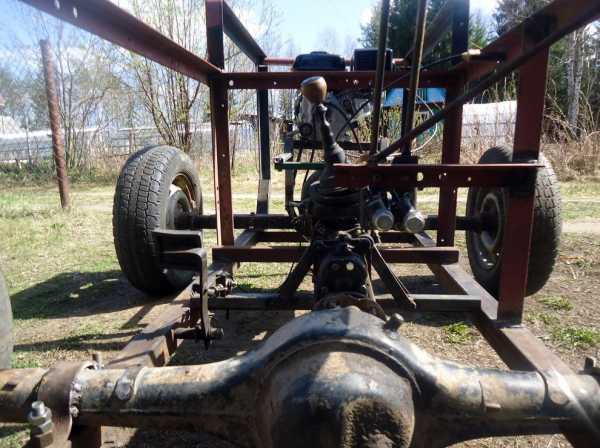

Диск суппорт ВАЗ 2109 приварены к мосту ВАЗ 2106.

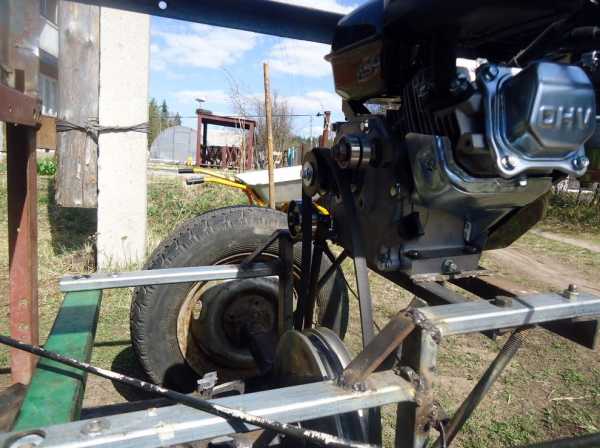

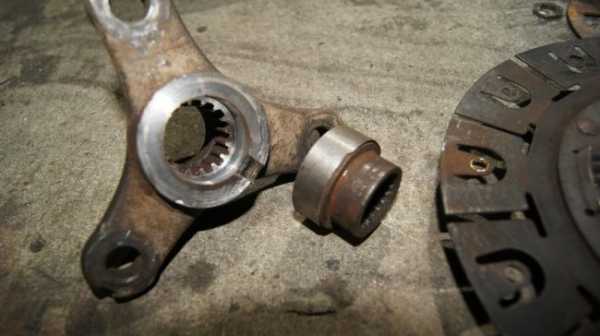

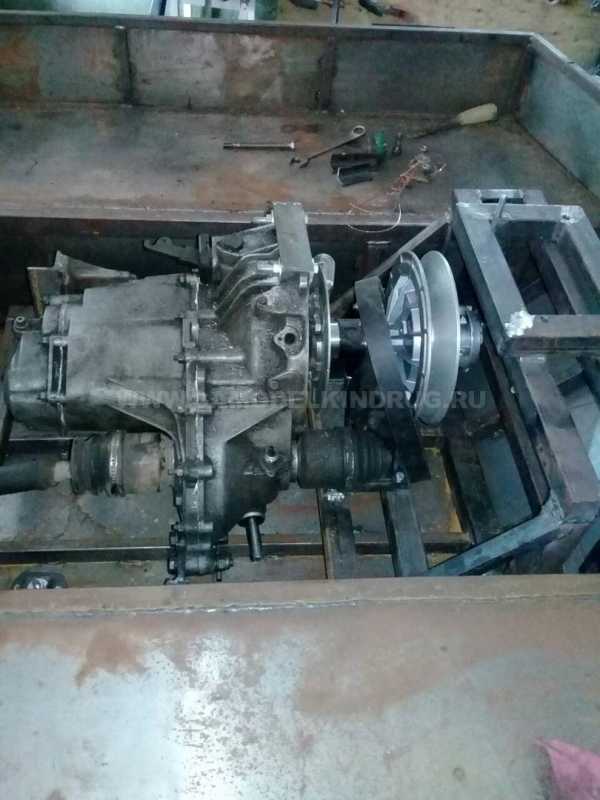

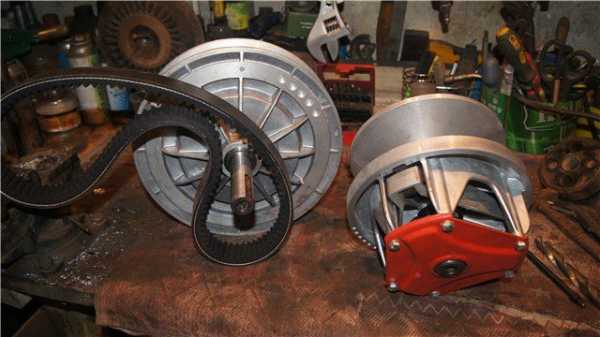

Коробка ВАЗ 2109 вариатор сафари (стоит на Буране)

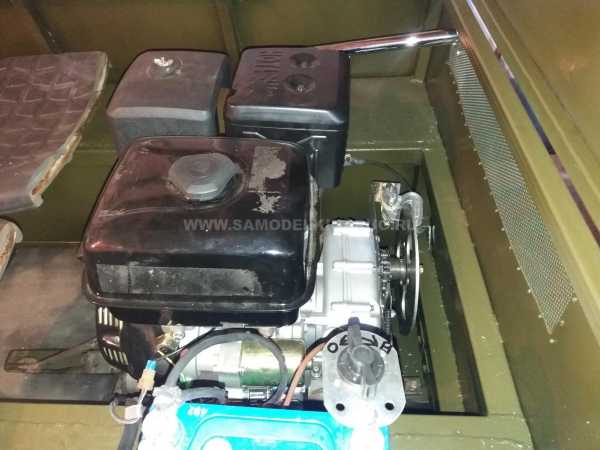

Двигатель можно установить от малолитражного автомобиля ОКА или же «Lifan» 17 л/с

Так же обязательно посмотрите аналогичные гусеничные вездеходы гусеничный вездеход№1 и для сравнение еще одна модель гусеничный вездеход №2

Обязательно посмотрите видео с испытаний вездехода.

Автор; Дементьев Дмитрий Александрович.

Контактный телефон: 8 962 244 93 16

www.samodelkindrug.ru

Гусеничный вездеход «Марс-3»

Гусеничный вездеход «Марс-3» представляет Евгений из города Витебск республика Беларусь.
Евгений живет в Белоруссии и строит свои вездеходы. Я уже знакомил Вас, дорогие читатели, с гусеничным вездеходом»Мосяня», построенным Евгением с сыном.
Все данные для рассказа взяты из форума сайта «Технофорум.ком», где Евгений зарегистрирован под ником «103».
Легкий гусеничный вездеход «Марс-3» получился такой же быстрый и легкий.

На видео вездеход плавает.

Тактико-технические характеристики.
Двигатель от ВАЗ-2106.
Корбка перемены передач КПП-4 ступенчатая.
Раздаточная коробка от «Нивы».
Поворот дифференциальный.
Переднеприводный,гусеничный движетель,опорные катки R13 по три на сторону.
Гусеница из ленты толщиной 10 мм в 3 слоя корда.
Траки из профиля 40х20х2 мм. давленные с грунтозацепом.
Клыки из арматуры диаметром 10 мм, V-образные.
Лодка герметичная из листового металла толщиной 1,5 мм. Ширина-1800 мм, длина-4200 мм, высота-820 мм.
Примерный вес 500-600 кг, грузоподъемность- 2 человека+100 кг груза.

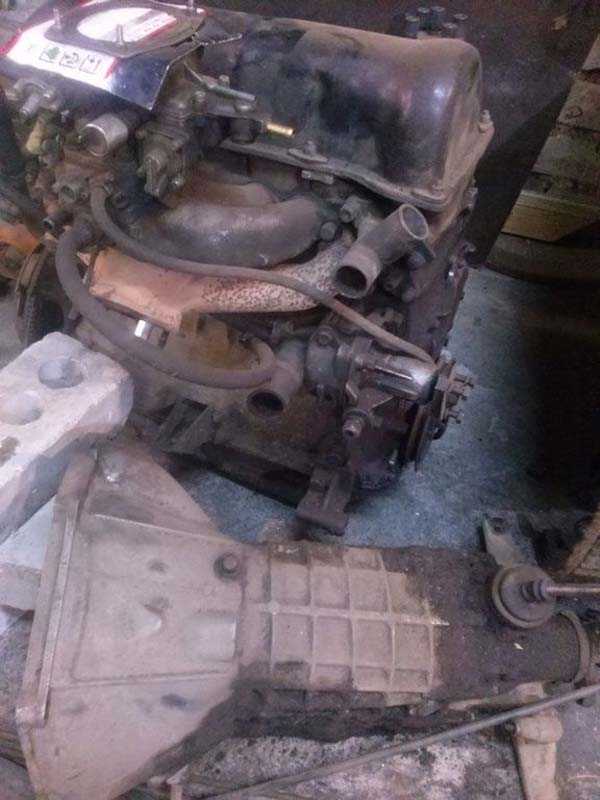

Двигатель ВАЗ-2106 и КПП.

Раздаточная коробка от «Нивы».

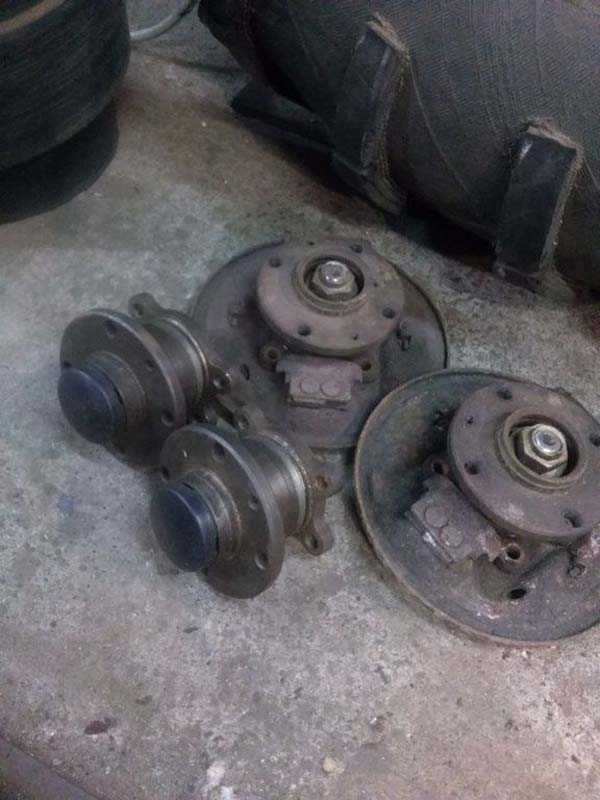

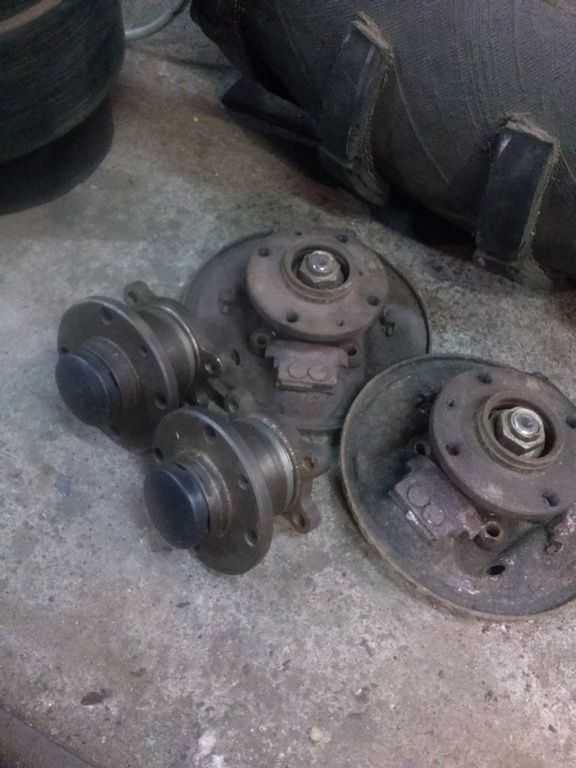

Тормозные суппорты и ступицы.

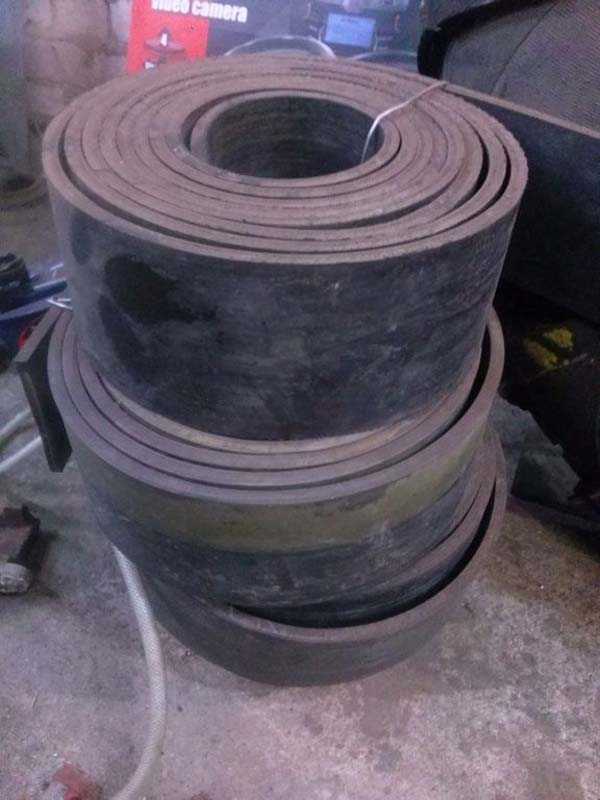

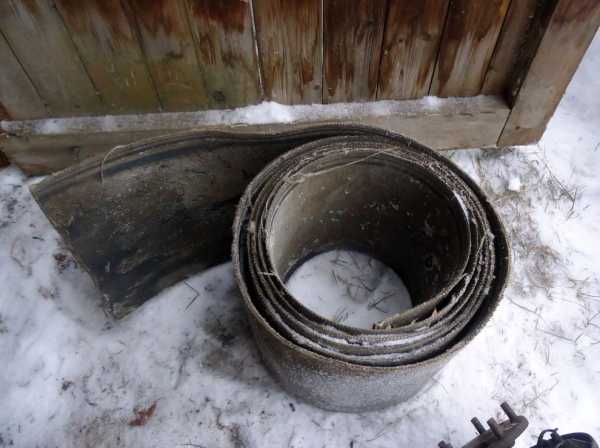

Лента транспортерная толщиной 10 мм.

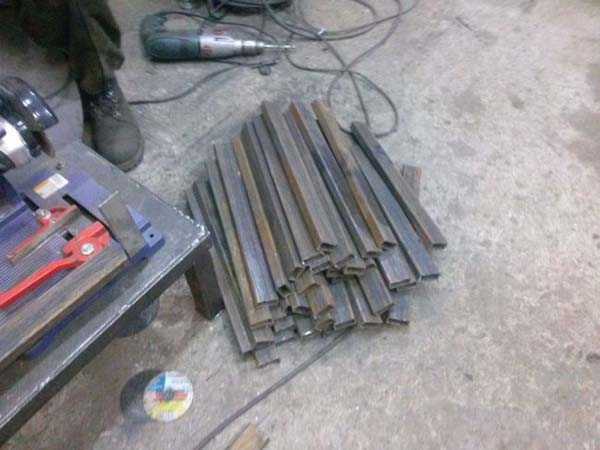

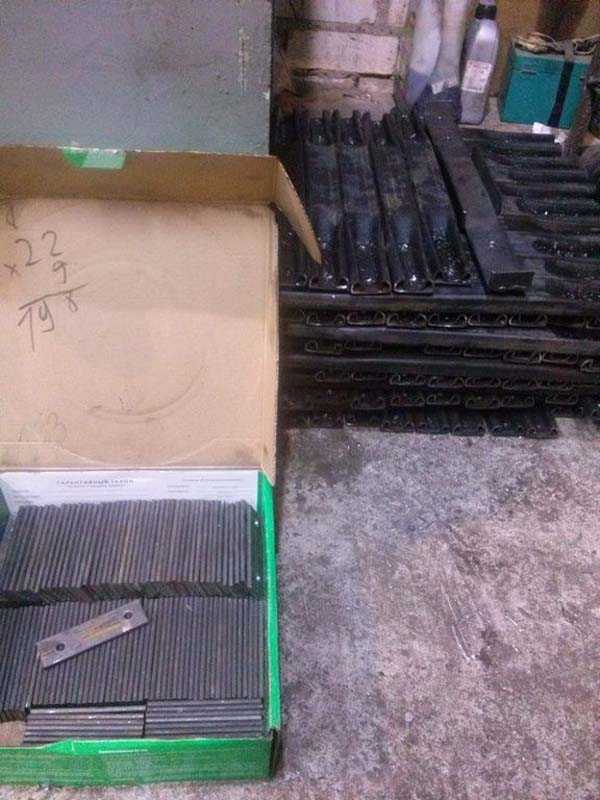

Заготовки для траков из профильной трубы.

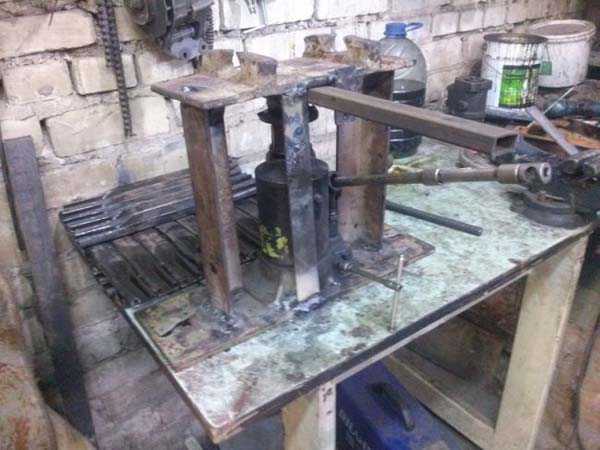

Траки продавливаются на таком приспособлении.

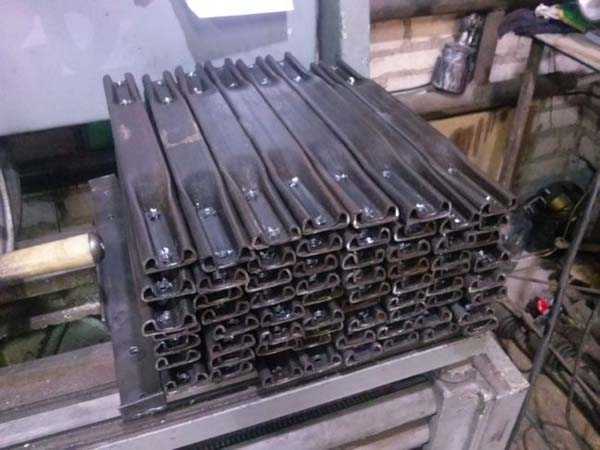

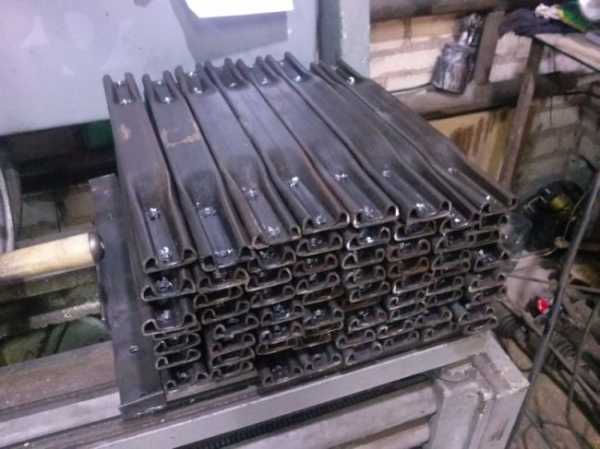

Траки продавлены и просверлены.

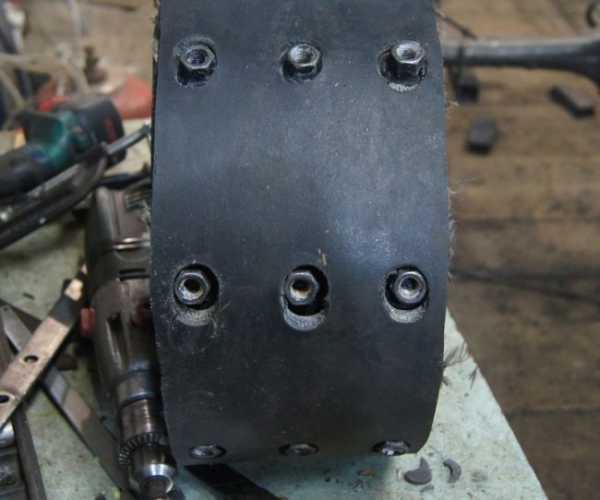

Пластины для крепления траков к ленте.

Крепеж.

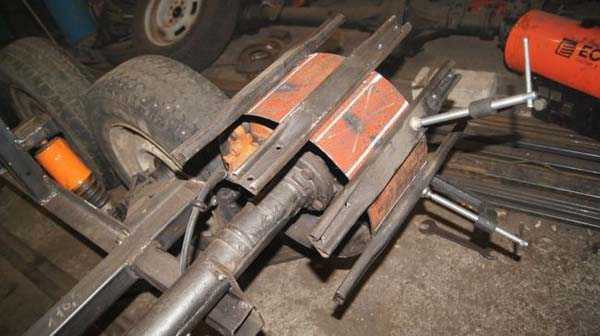

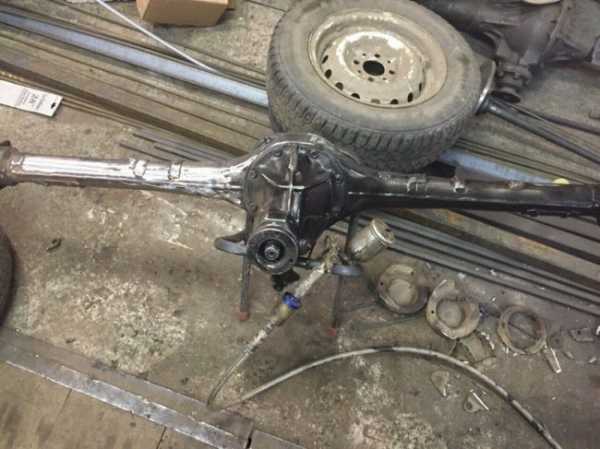

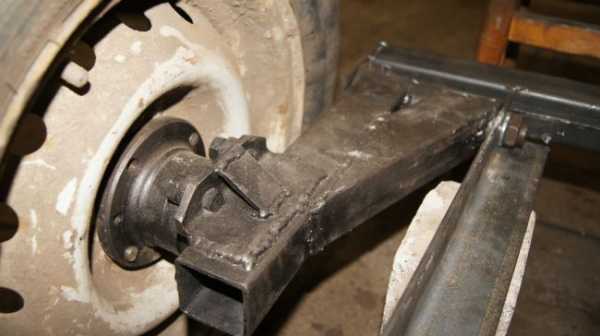

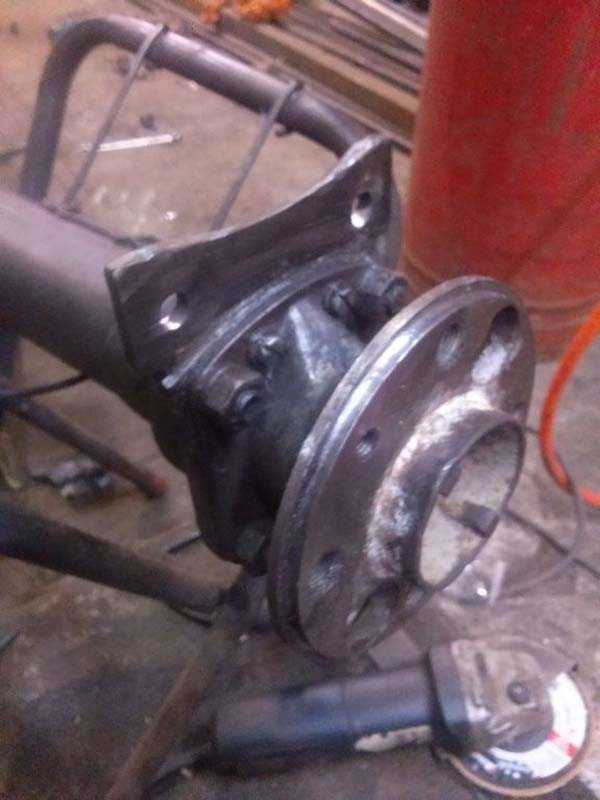

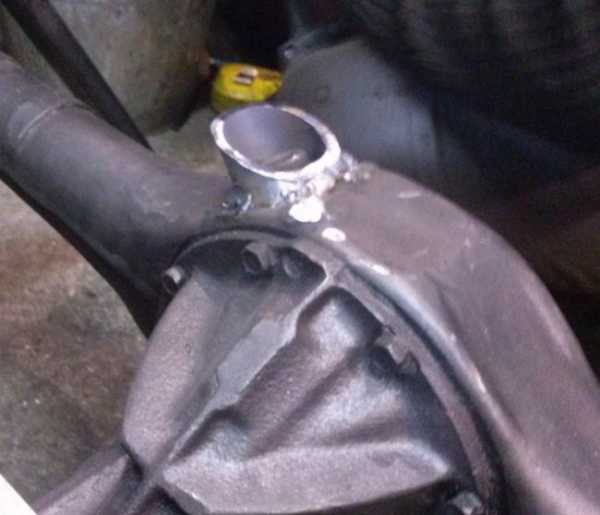

Чулок моста переделан.

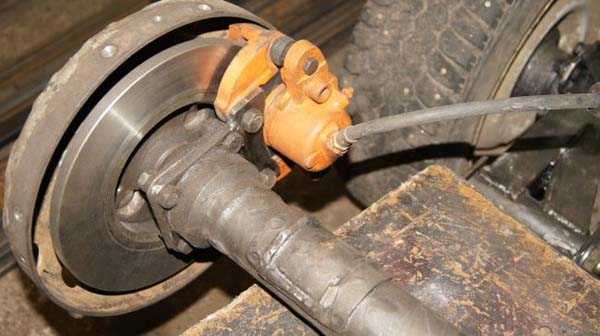

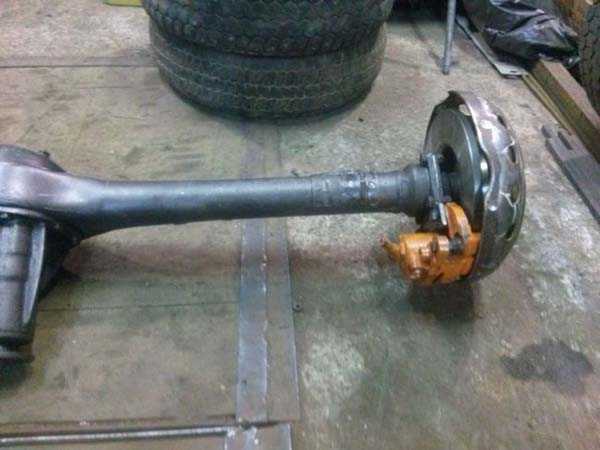

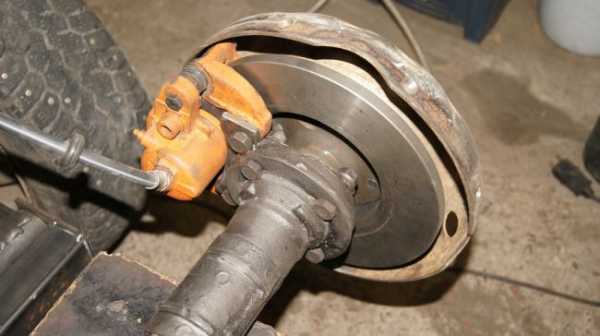

На мост установлен суппорт с дисковыми тормозами.

Мост зачищается перед покраской.

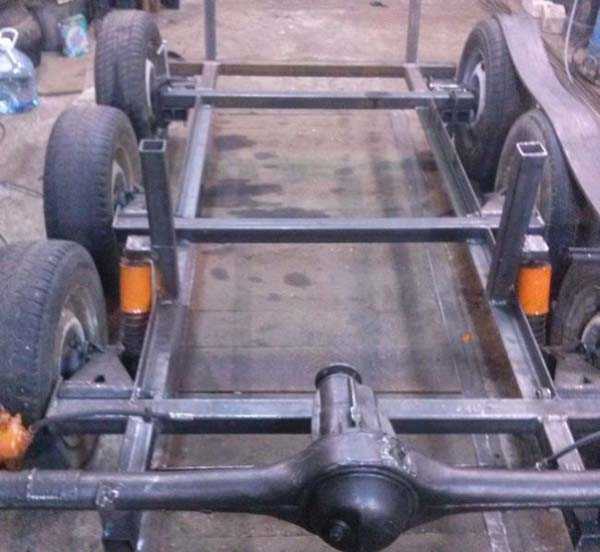

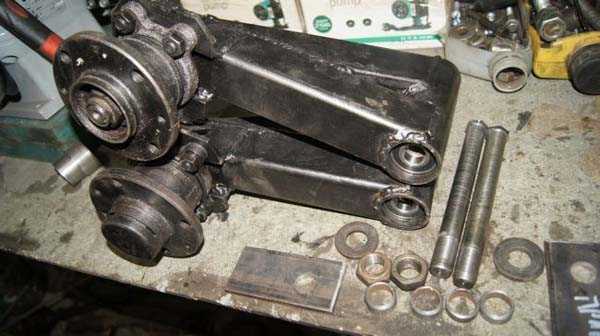

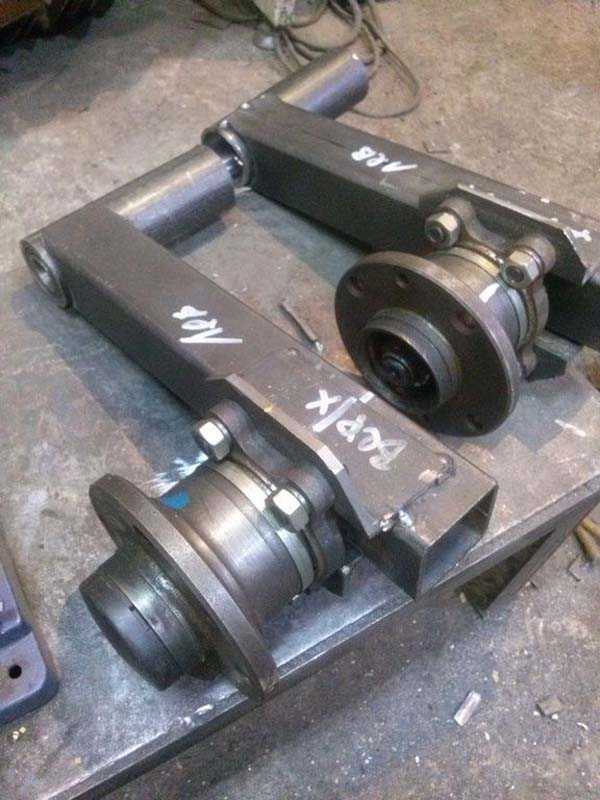

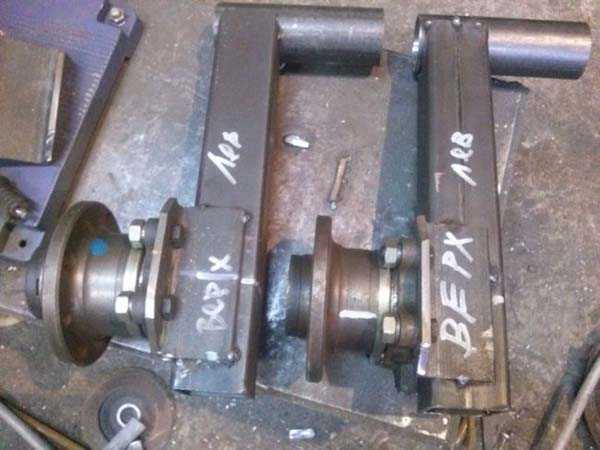

Заготовлены рычаги подвески.

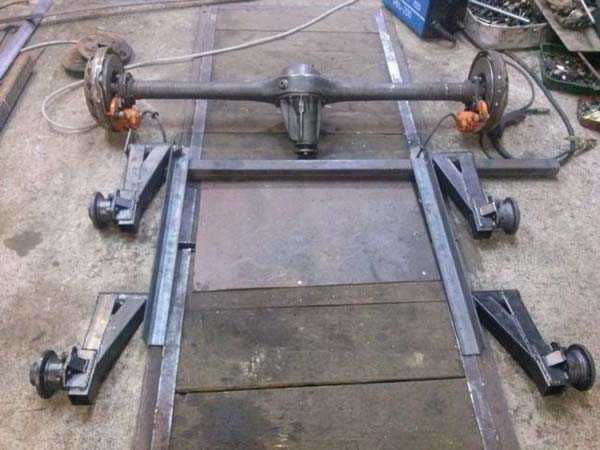

Рычаги подвески занимают свое место.

Рычаги и оси подвески рычагов.

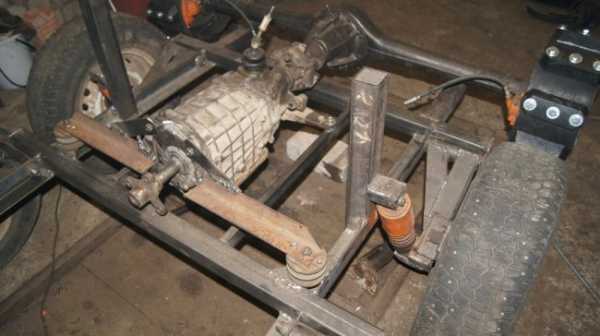

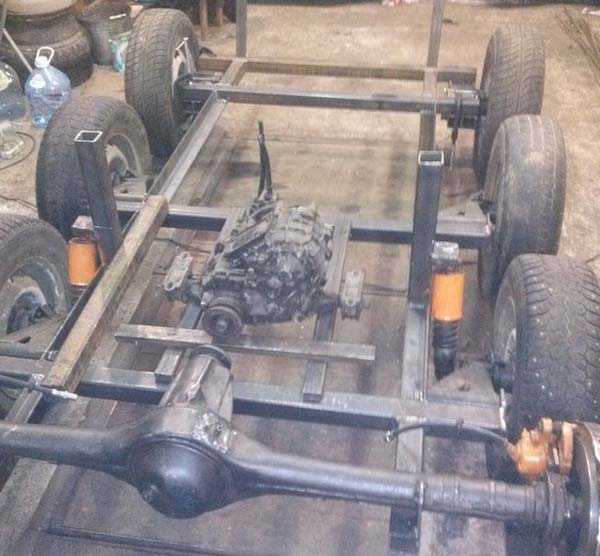

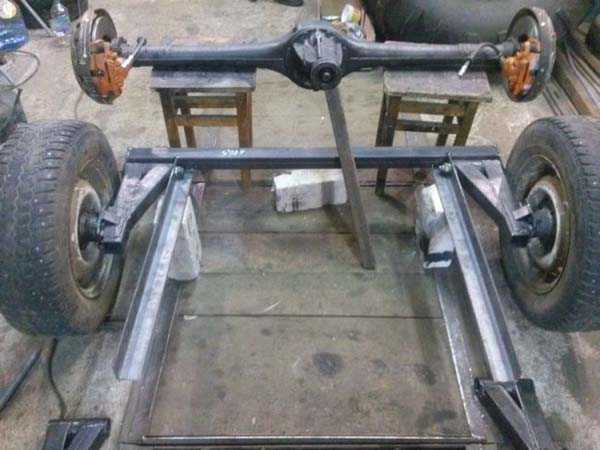

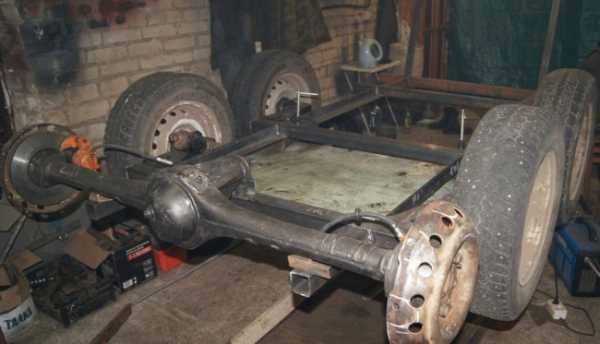

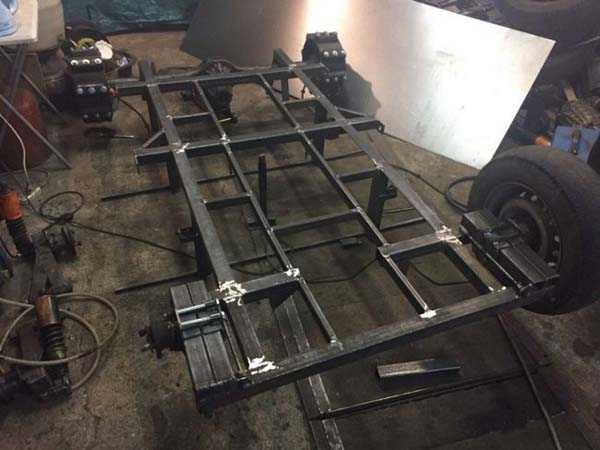

Ведущий мост закреплен на корпусе лодки.

Установлены размеры лодки и проварена нижняя часть.

Опорное колесо R13.

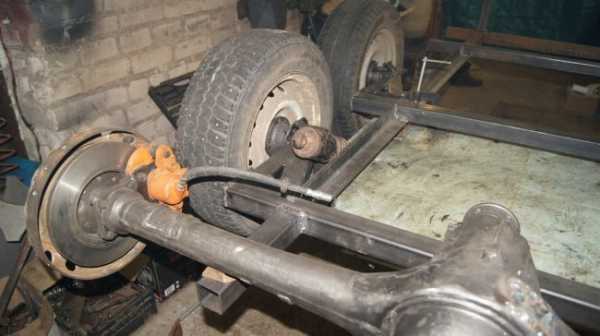

Тормоза установлены на ведущий мост.

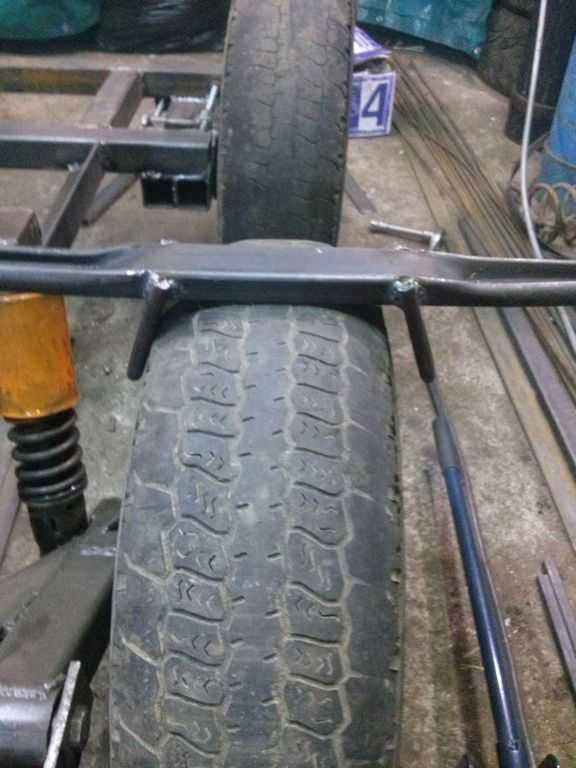

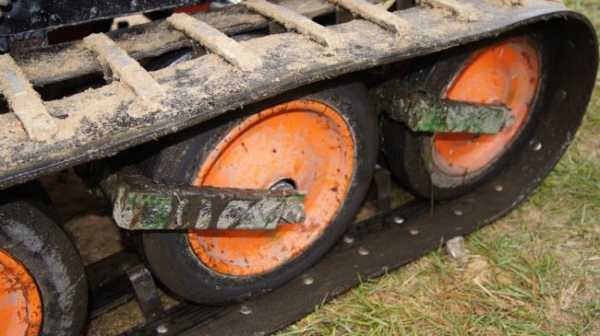

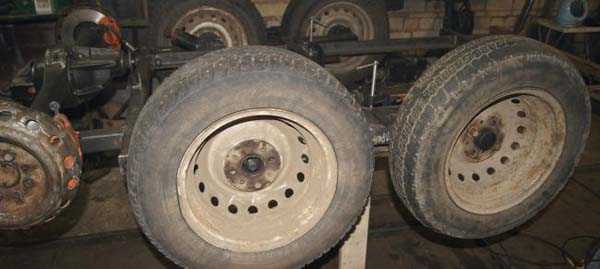

Опорные колеса.

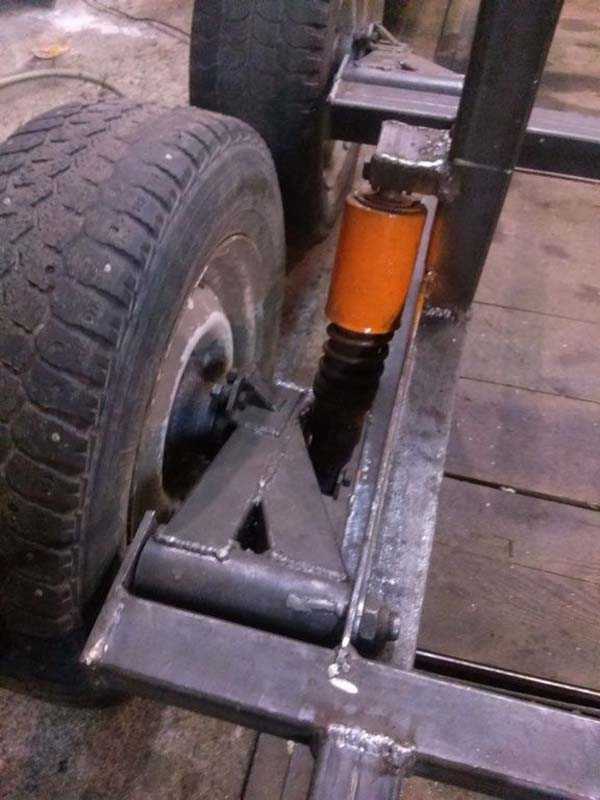

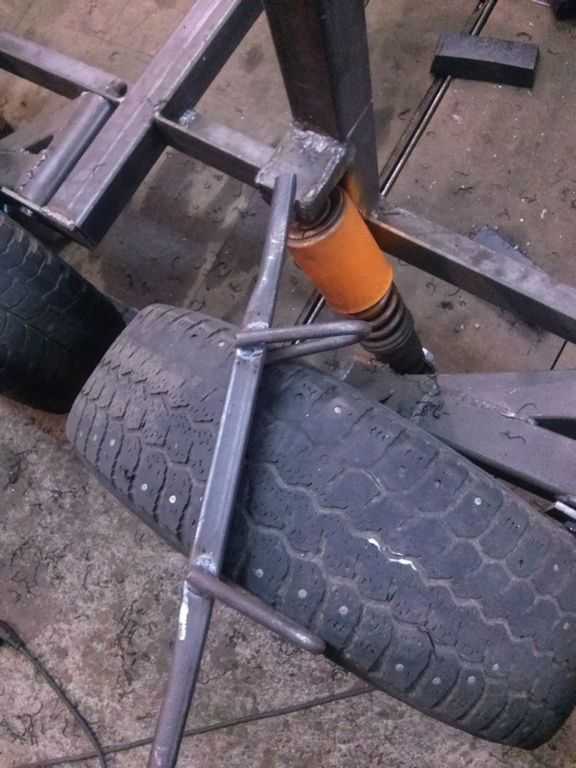

На рычаги подвески опорных колес установлены амортизаторы.

Установлены все опорные колеса.

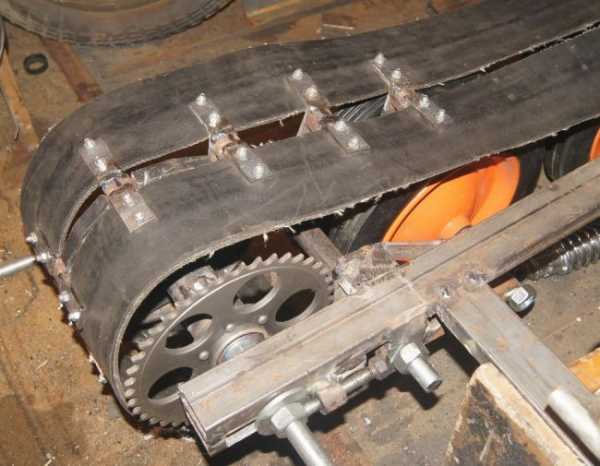

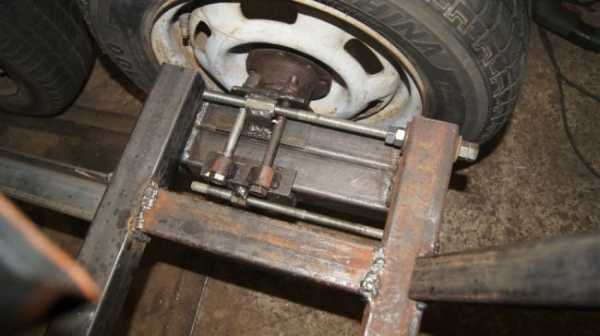

Натяжное колесо и механизм натяжения.

Прикидка длины гусеницы.

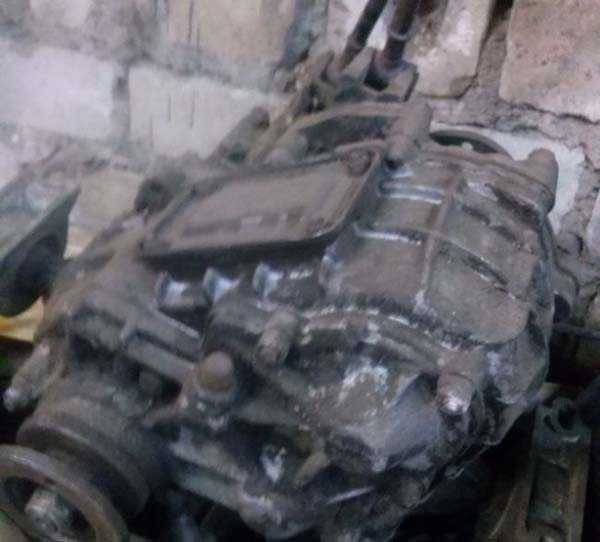

Прикидка по месту раздаточной коробки от «Нивы».

Коробка перемены передач 4-ступенчатая.

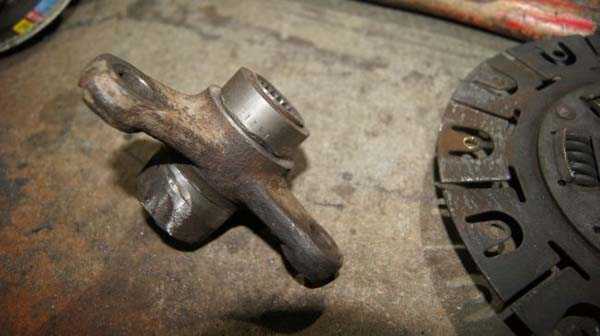

Переходник для соединения двух коробок.

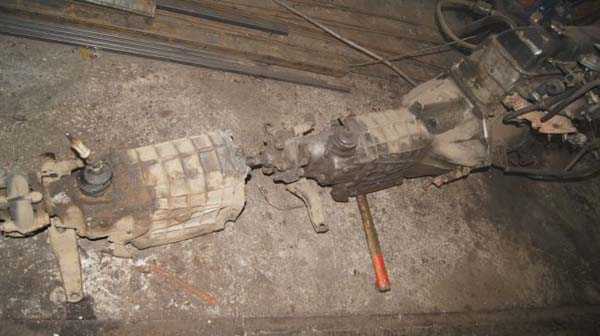

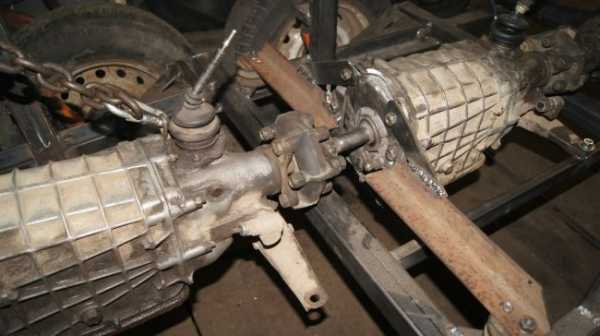

Соединение двух коробок.

Механизм натяжения.

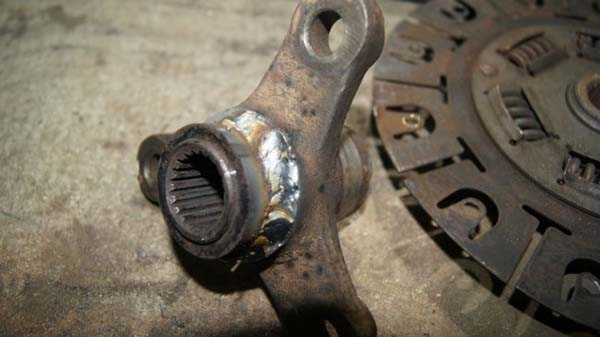

Ступица ведущей звездочки сварена.

Будет 8 зубьев на звезде.

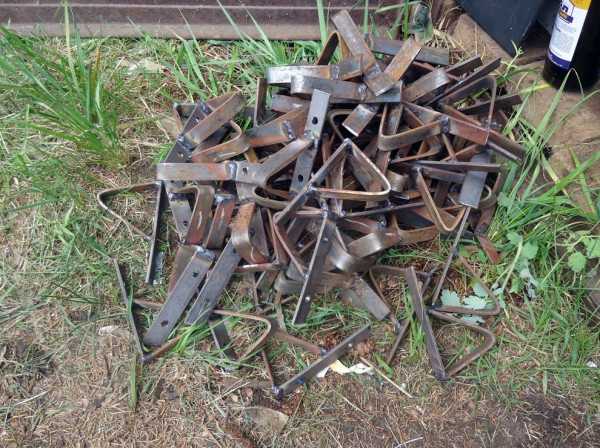

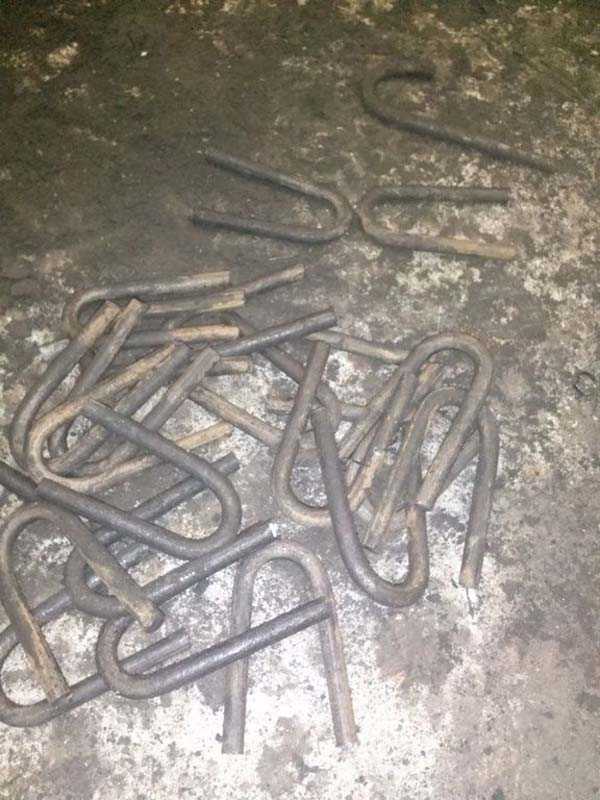

Начали гнуть клыки-ограничители.

Заготовки для зубьев ведущей звезды прибыли.

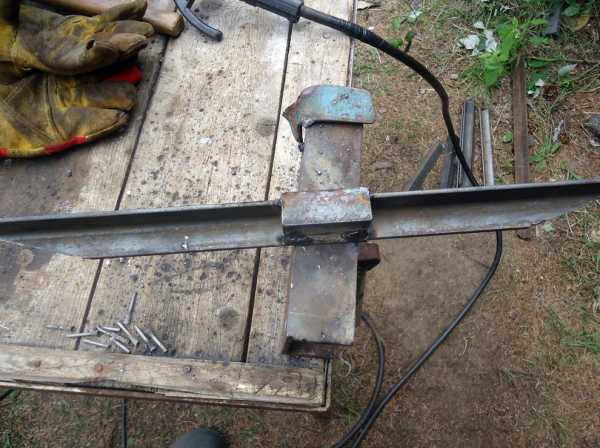

Сварен первый трак.

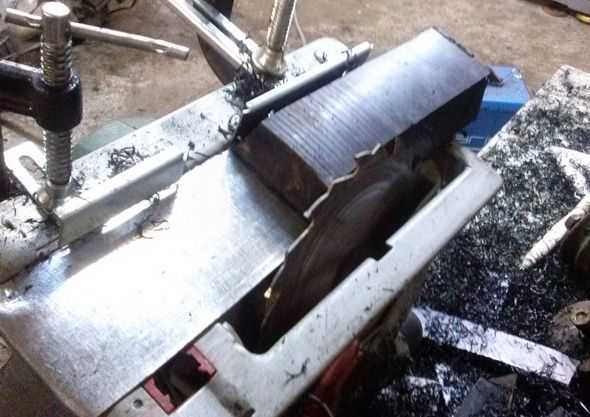

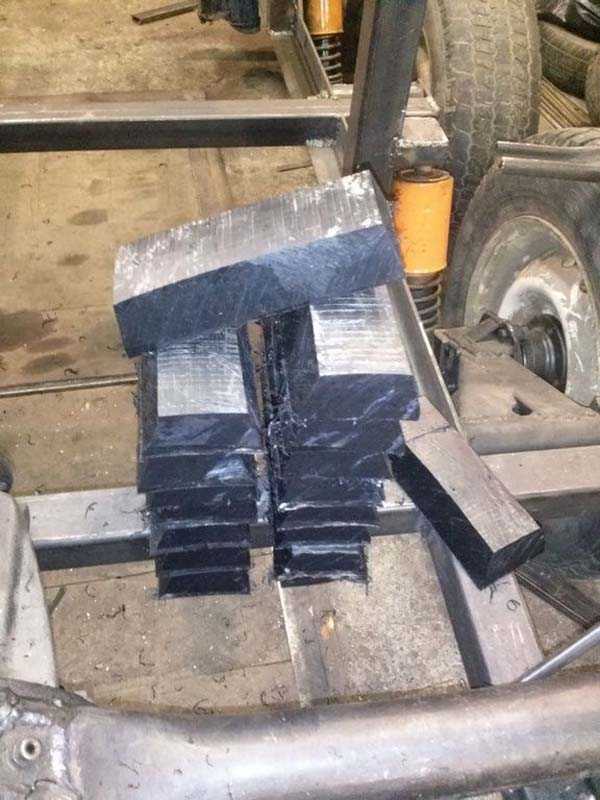

Куски ПНД (полиэтилен низкого давления) обрабатываются ручной циркуляркой.

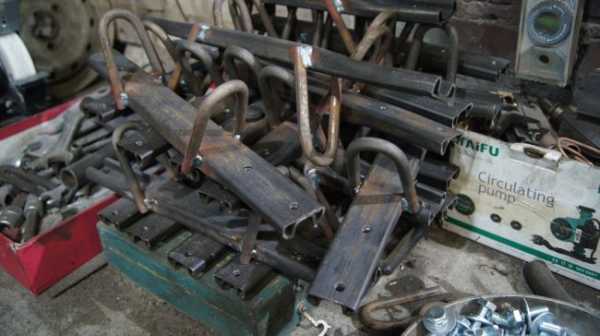

Куча готовых траков увеличивается.

На ступице ведущей звездочки приварены гайки для крепления зубьев. Ступицу обтянул транспортерной лентой.

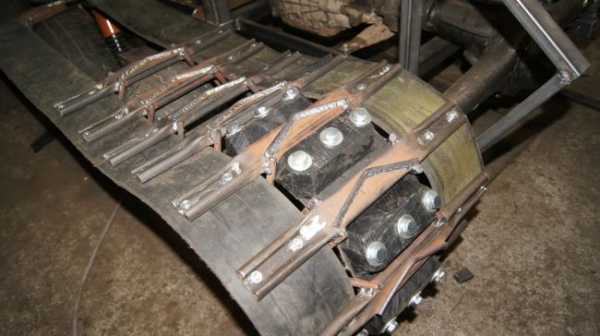

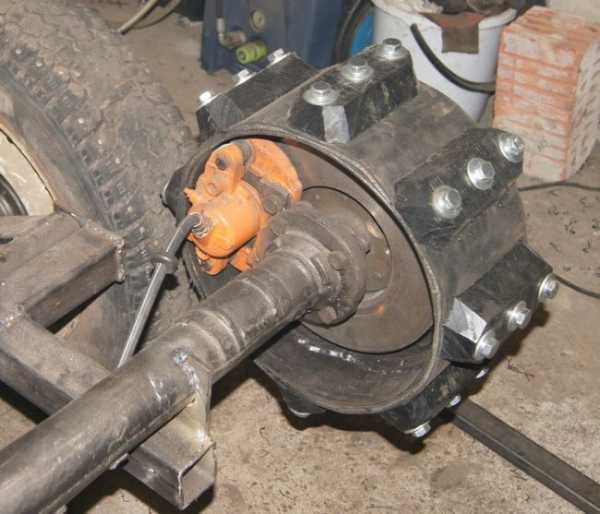

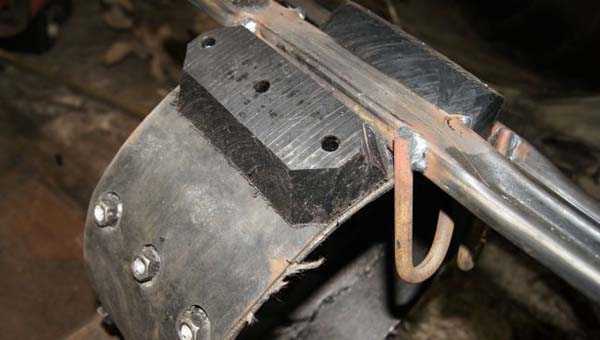

Зуб прикручивается к ступице.

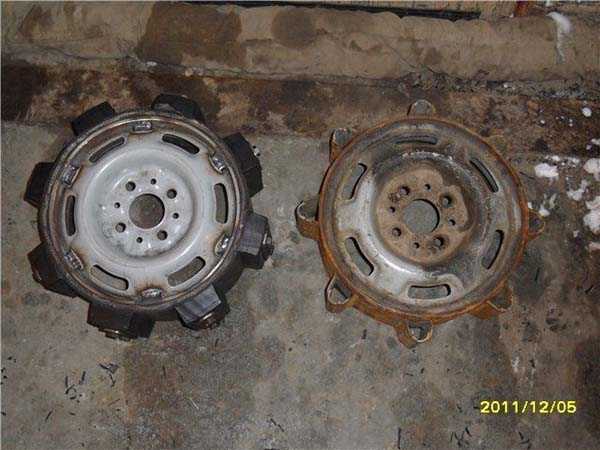

Два варианта ведущей звезды.

Звезды доделаны.

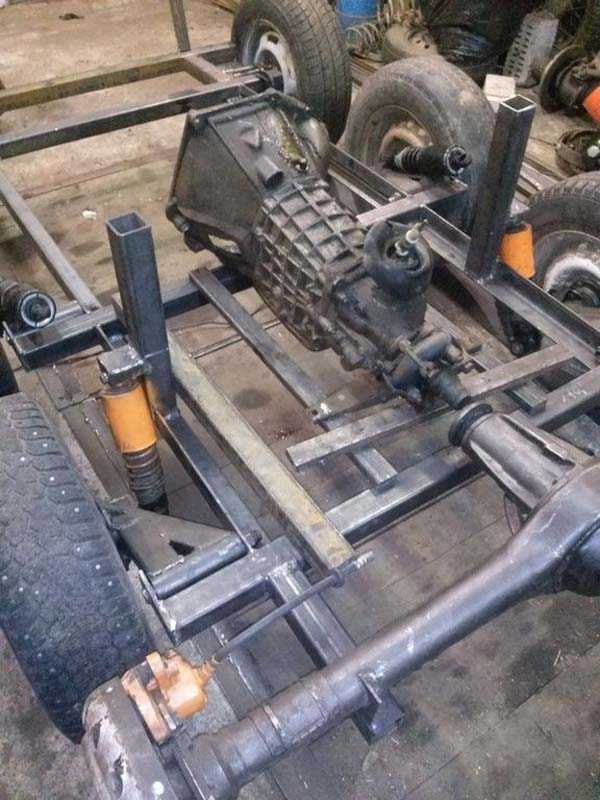

Установлена коробка.

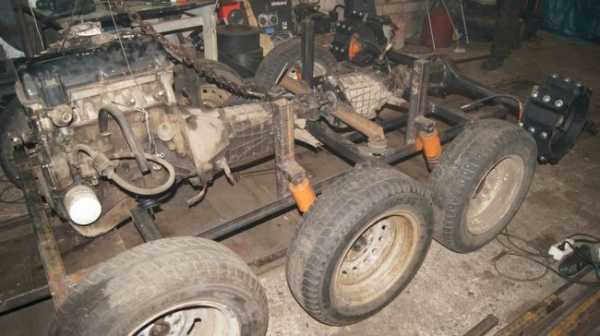

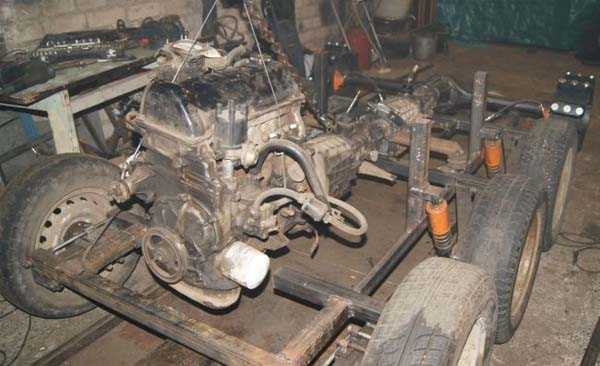

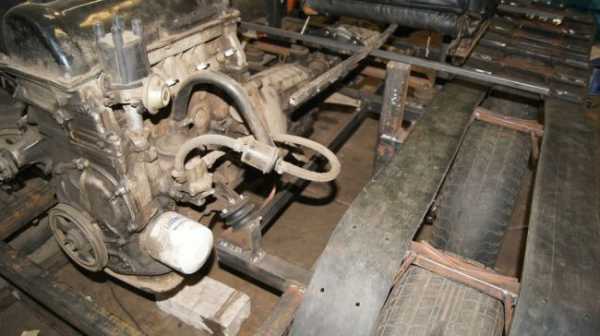

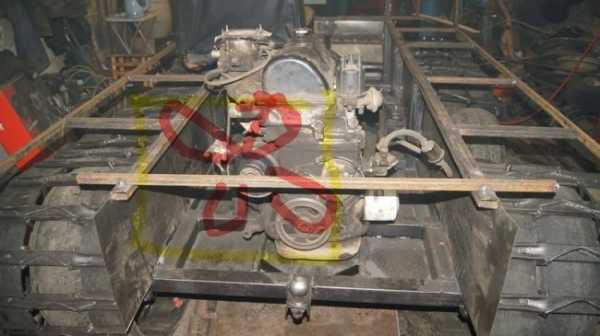

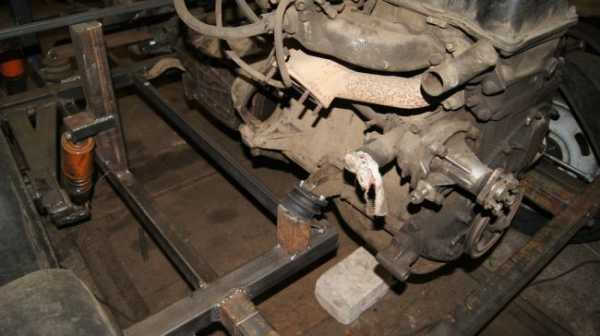

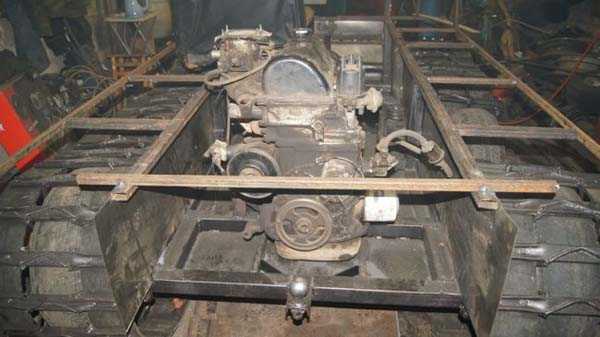

Двигатель занимает свое место.

Двигатель установлен и закреплен на свое место.

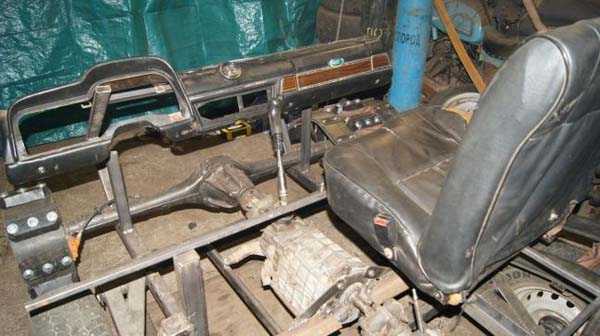

Торпедо будет здесь.

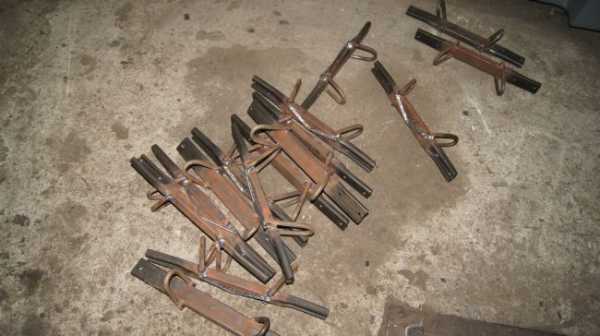

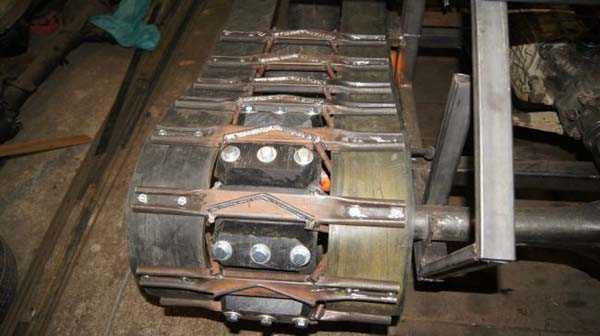

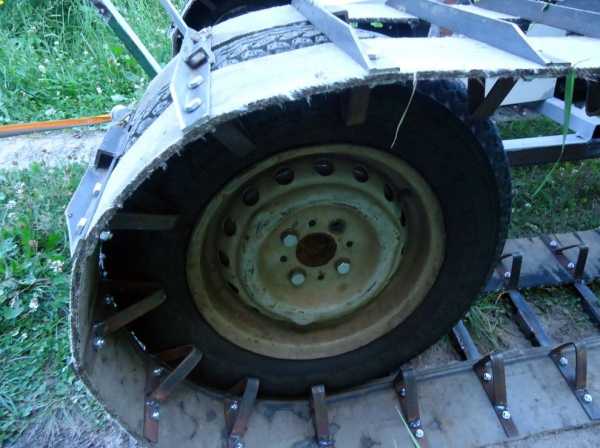

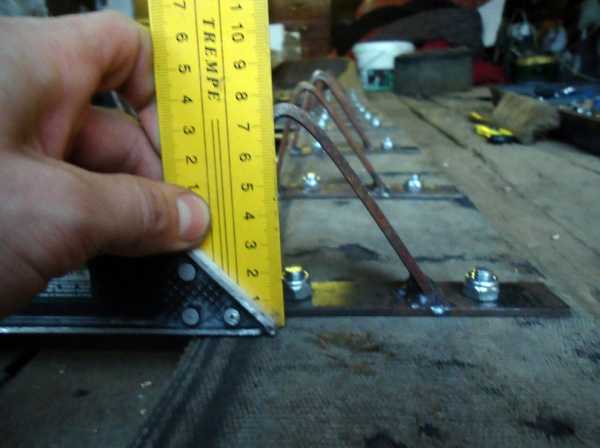

К тракам приварены грунтозацепы.

Проверка зазоров по тракам на зубьях.

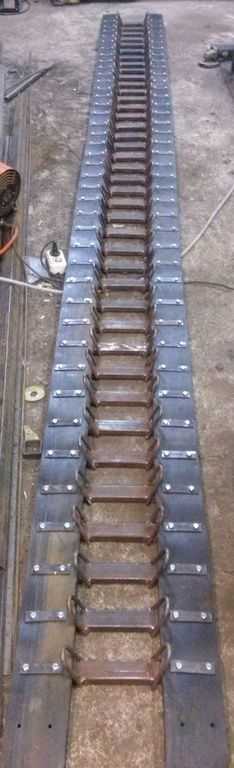

Первая гусеница готова из 44 траков.

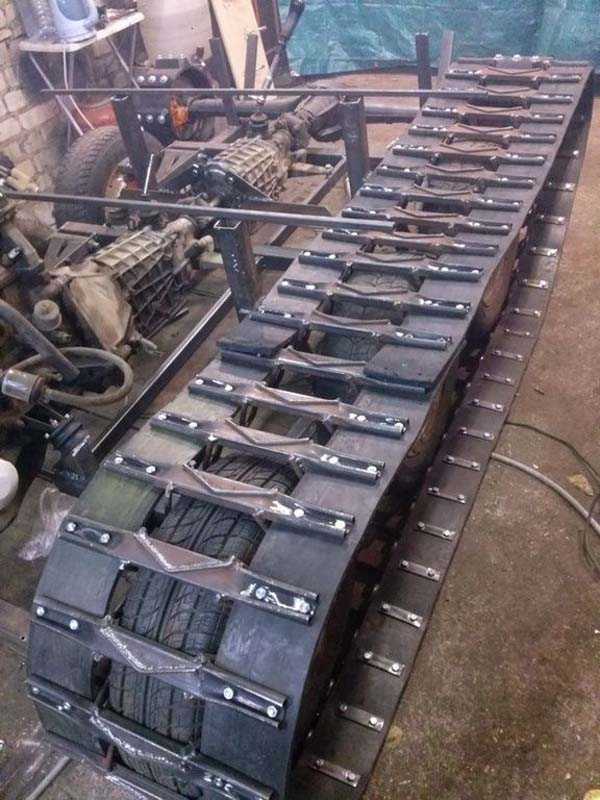

Гусеница одета .

Сборка второй гусеницы.

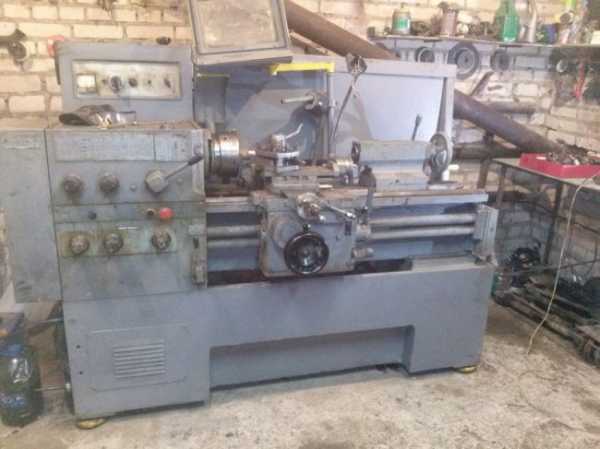

Станочек для токарных работ.

Обваривается лодка и рама.

Сливная пробка сделана.

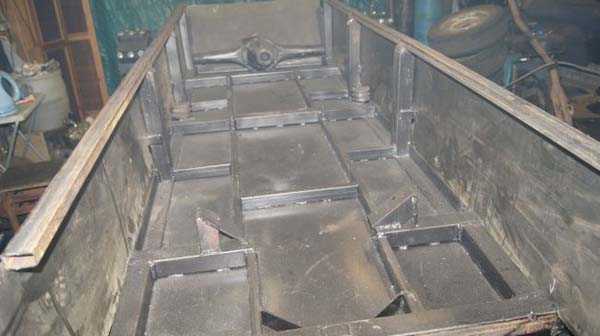

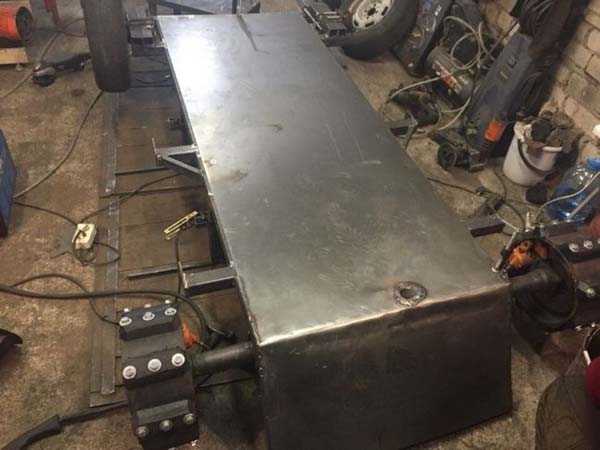

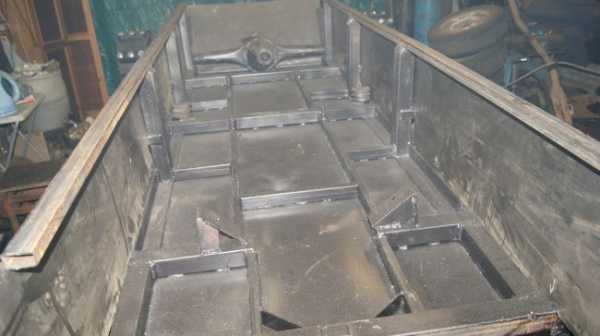

Днище лодки .

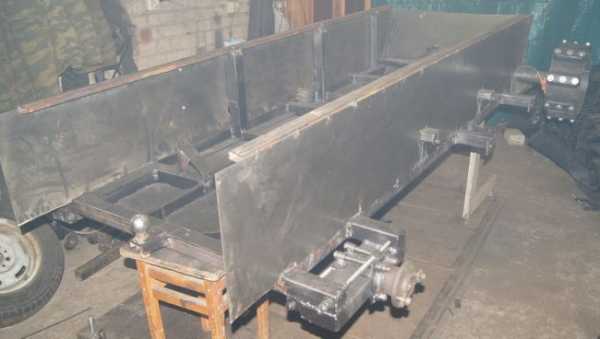

Боковины наращиваются.

Осталось корму обварить.

Двигатель установлен.

Как сделать вентиляцию моторного отсека?

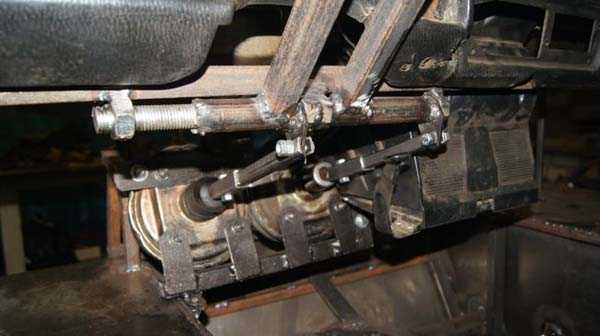

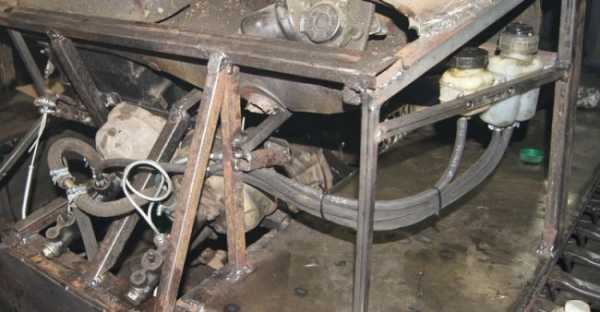

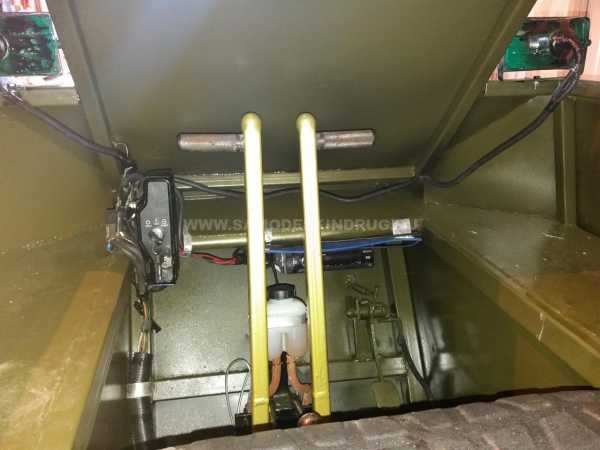

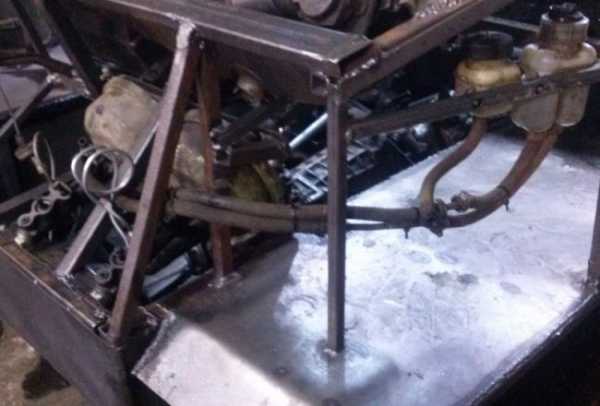

Рычаги управления.

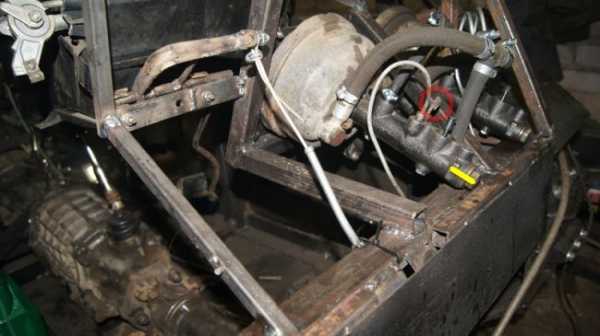

Тормозная система доделана.

Прокачка тормозов.

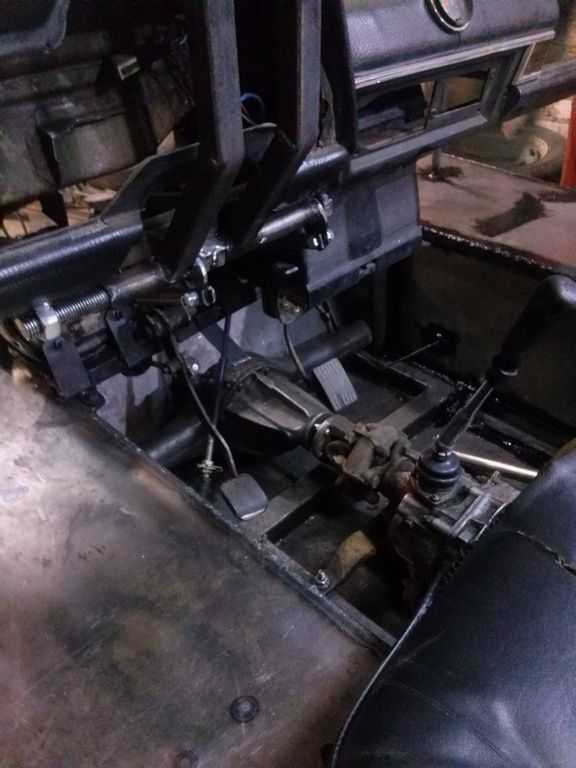

Установлены педали газа и муфты.

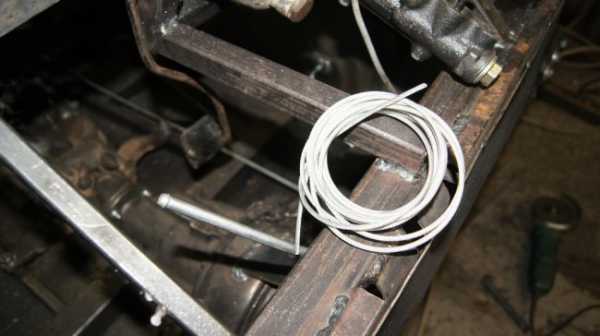

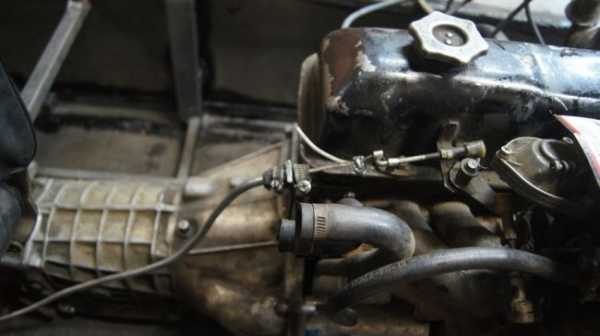

Самодельный тросик газа и все работает.

Управление готово.

Чтобы заблокировать второй контур и уменьшить ход рычагов вставлена вставка и в первом цилиндре один выход заглушен.

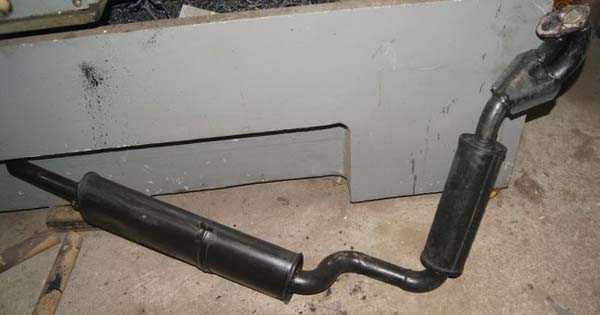

Глушитель сварен.

Глушитель установлен на автосамоделку.

Установлен радиатор от ВАЗ-2108.

Глушитель покрашен черной краской.

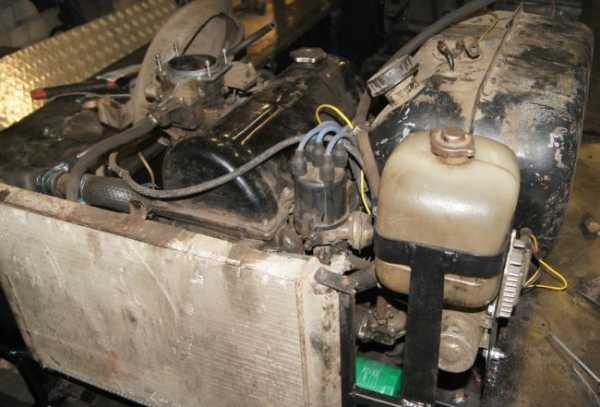

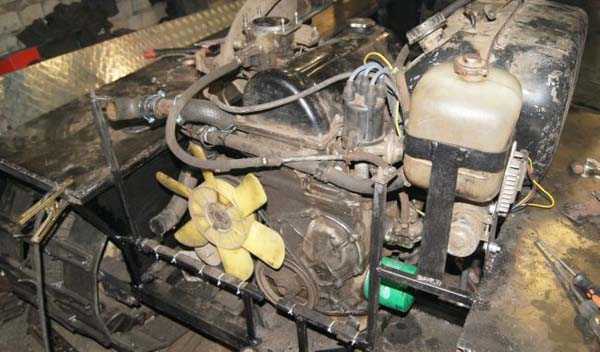

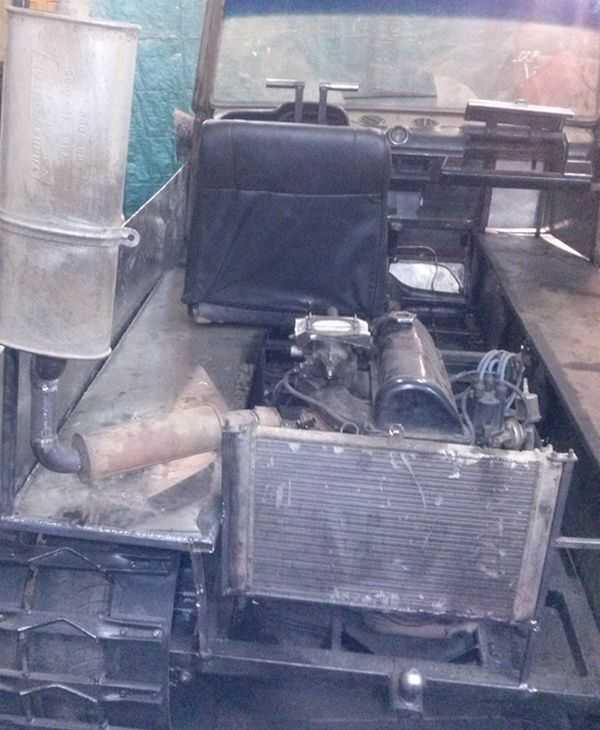

Моторный отсек.

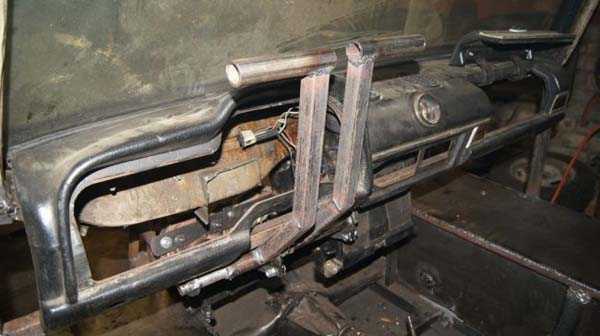

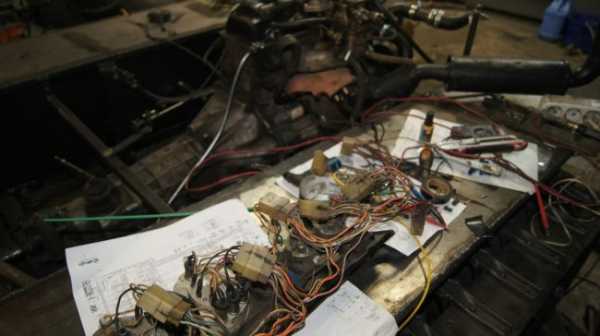

Электропроводка осилена.

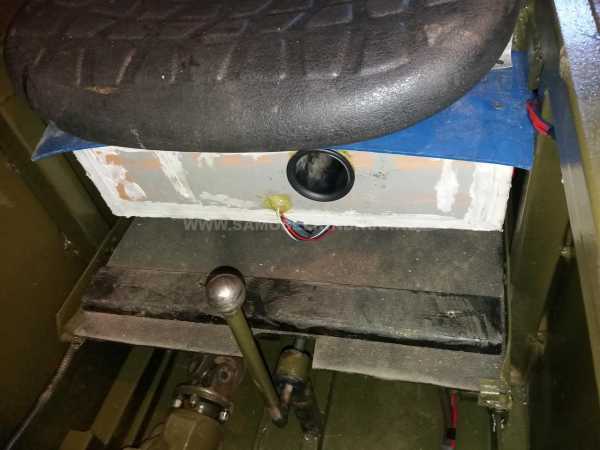

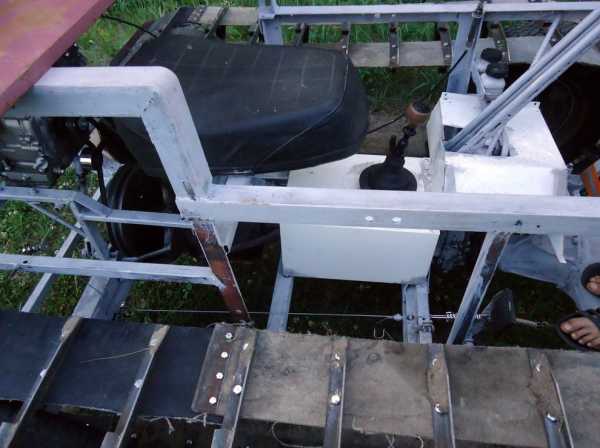

Установлено сидение.

Первый выезд. видео

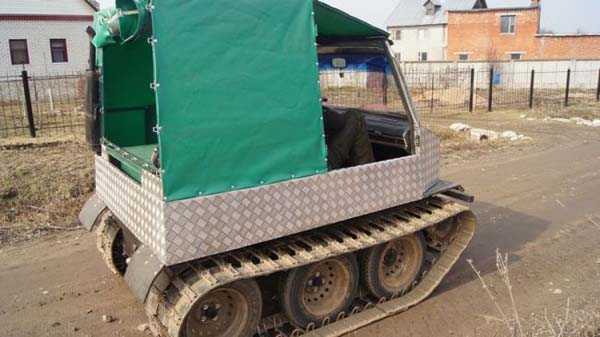

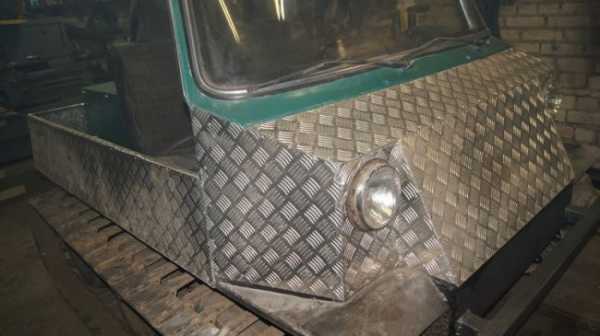

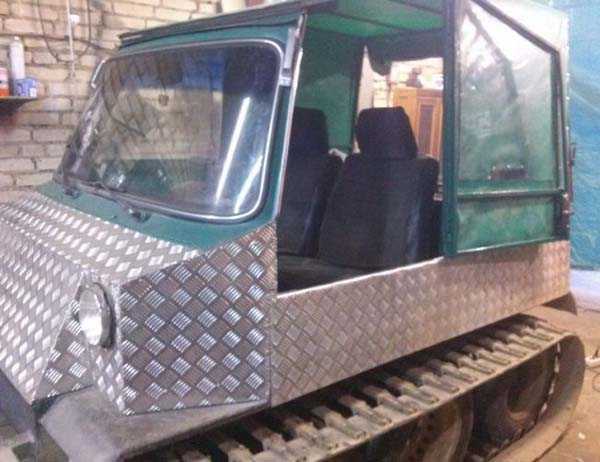

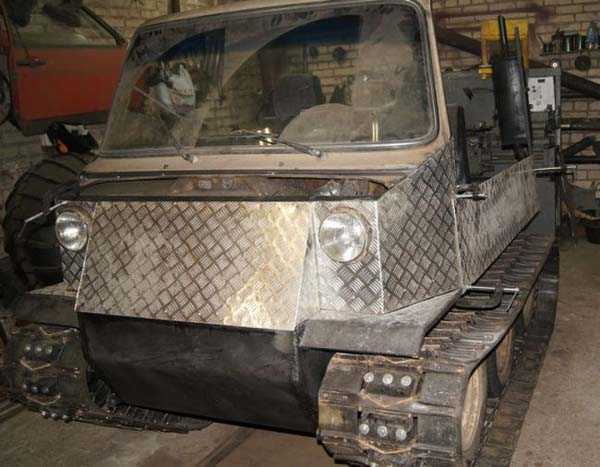

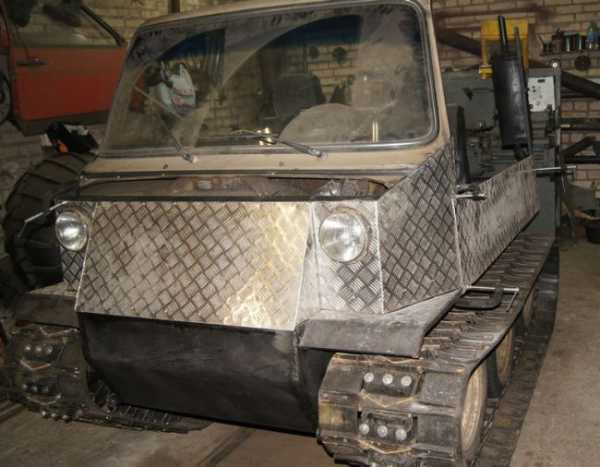

Обшито алюминием передняя часть.

Установлено второе сидение для пассажира.

Установлены фары.

Второй выезд. видео

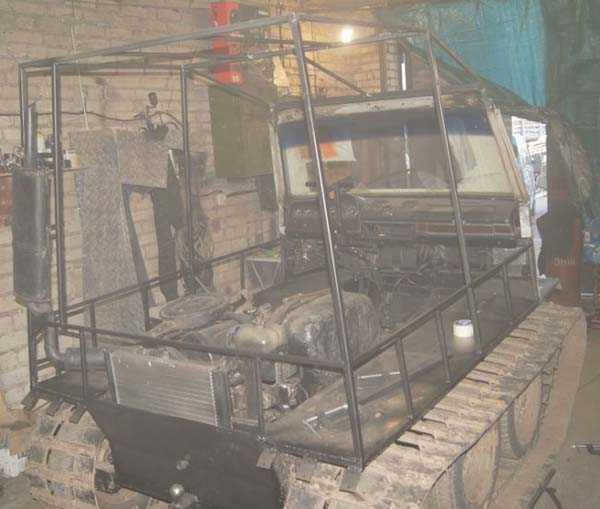

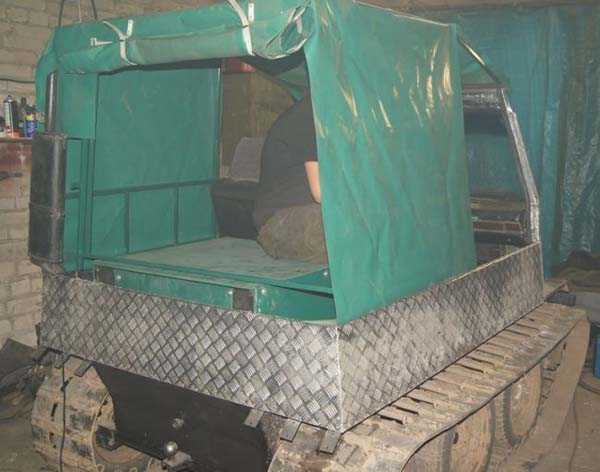

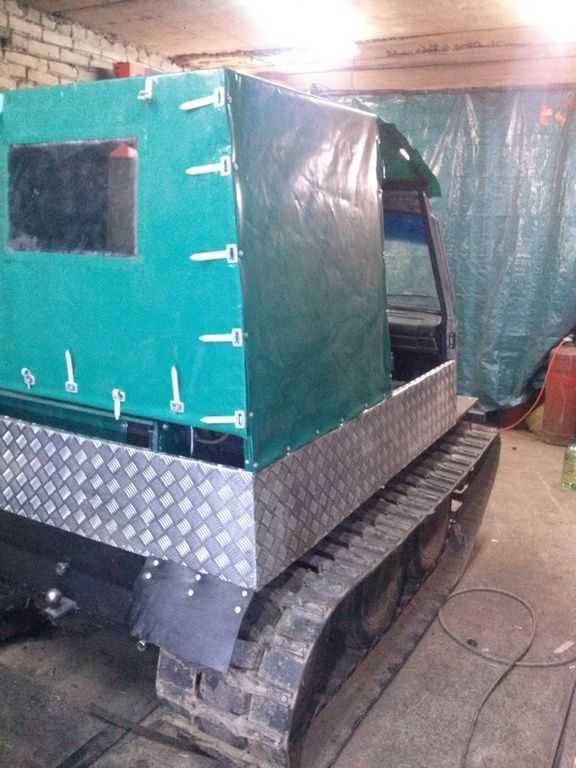

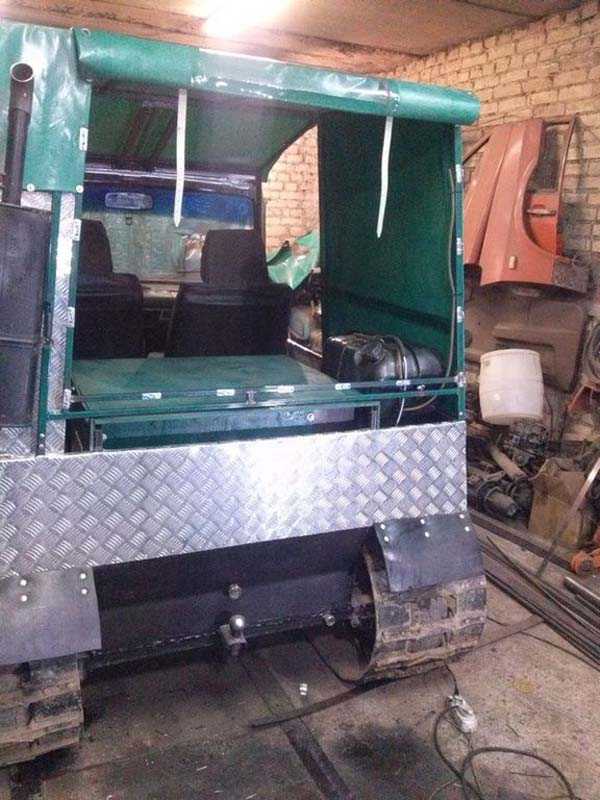

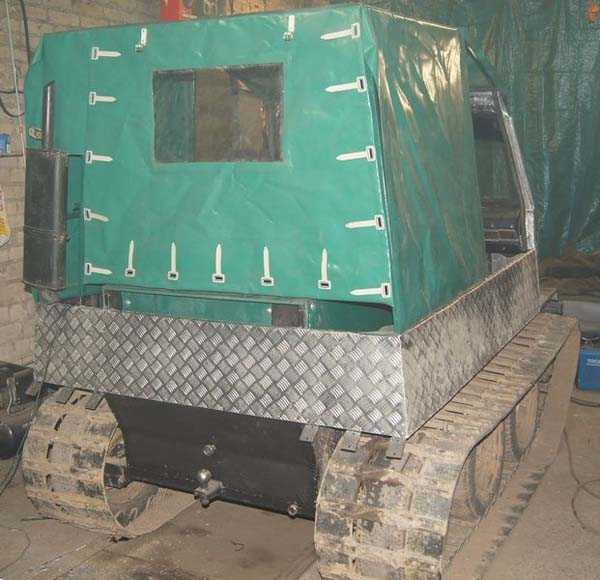

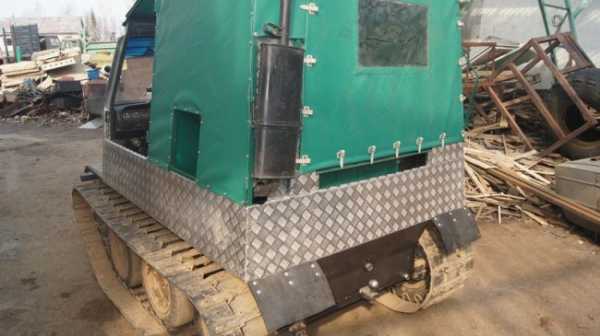

Достраивается кабина и будка обтягивается тентом.

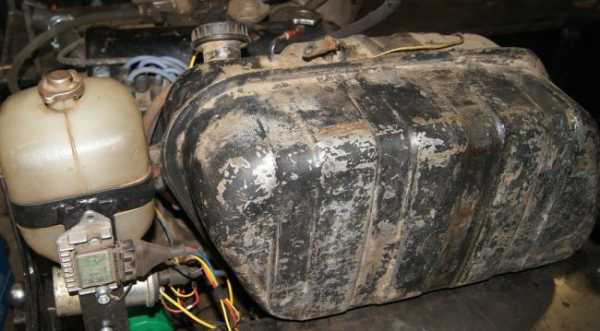

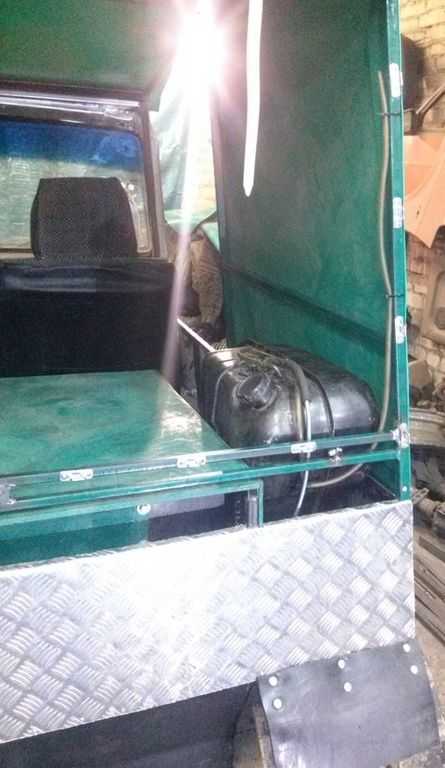

Перенесен бак в другое место, более безопасное.

Объемный грузопассажирский отсек.

Тент сшит по каркасу.

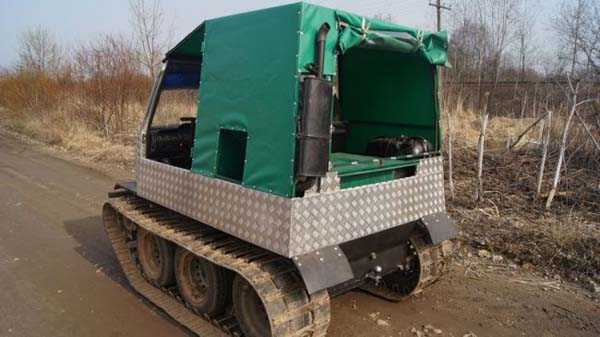

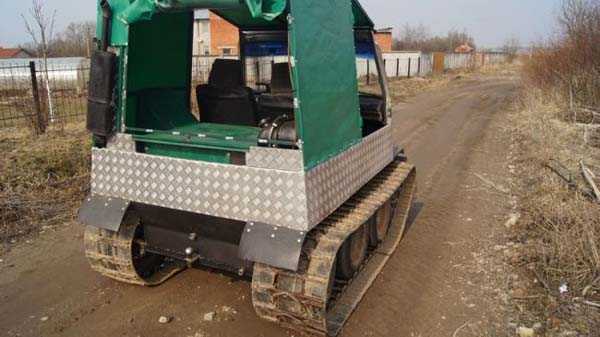

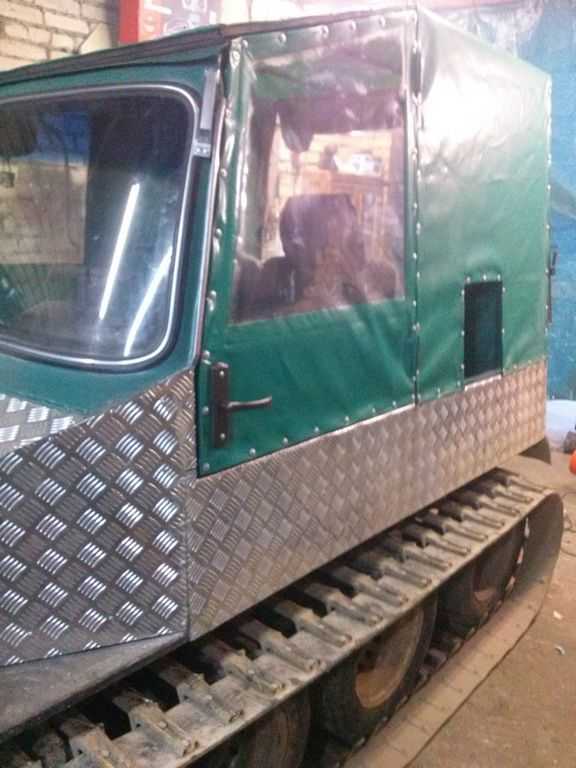

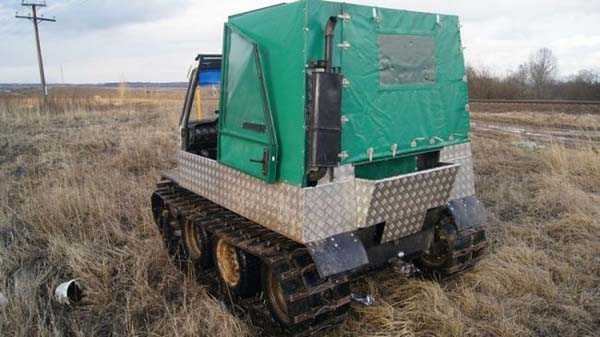

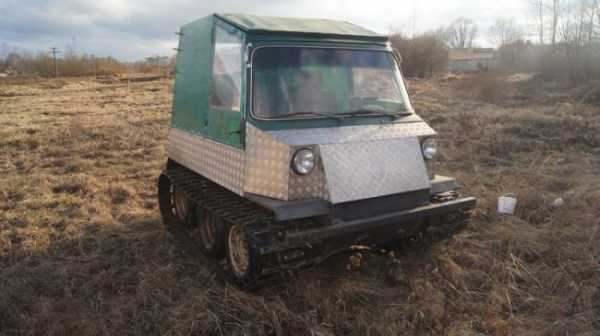

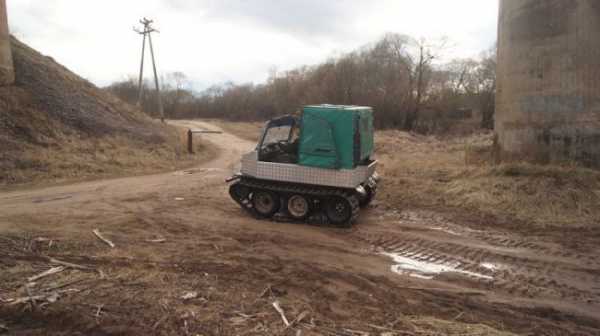

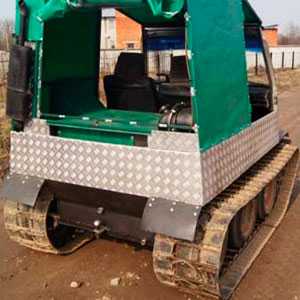

Такой внешний вид получился у вездехода «Марс-3».

И опять на обкатку.

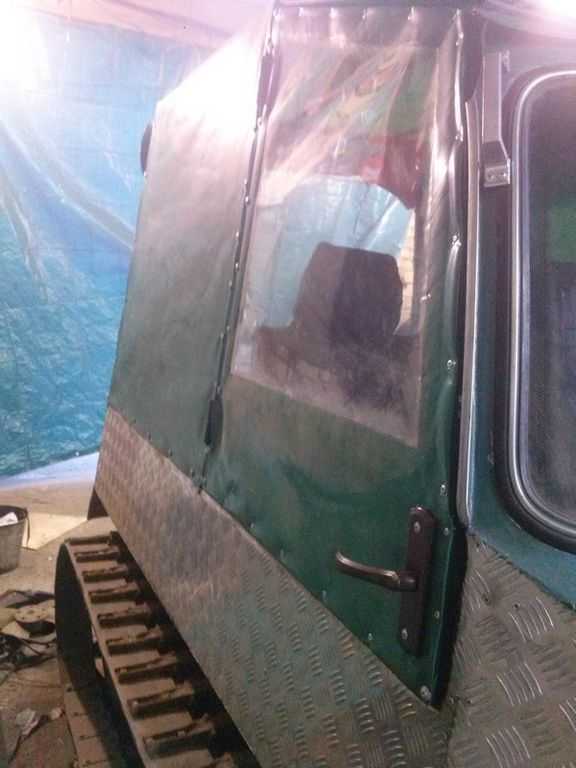

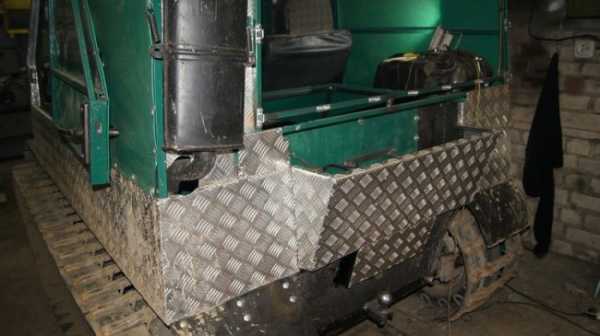

Доделаны двери.

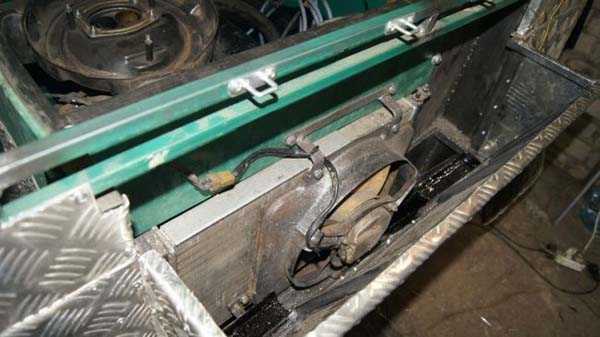

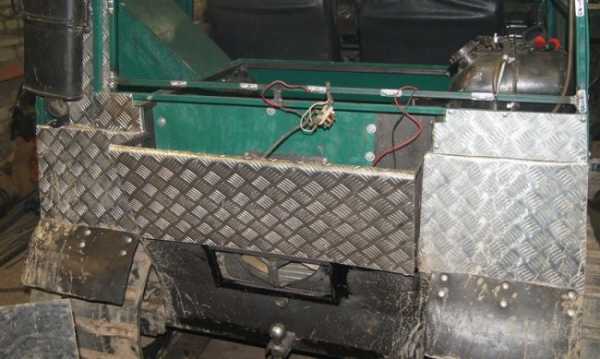

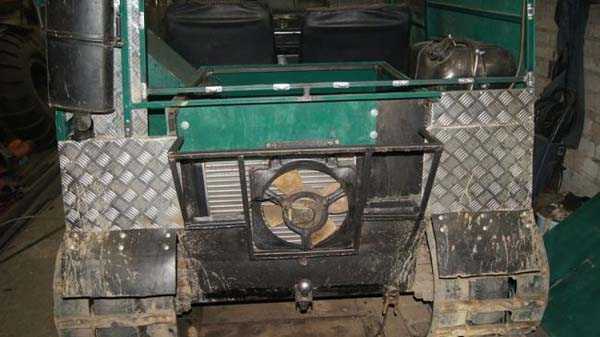

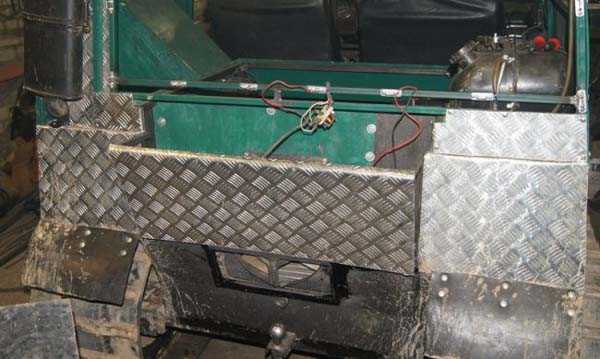

Система охлаждения на корме.

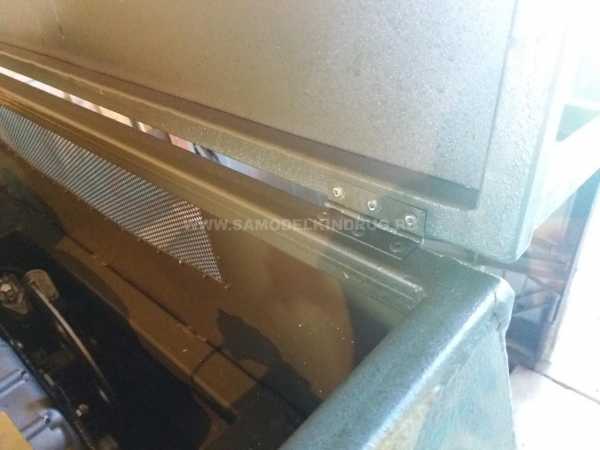

Корма закрывается герметично, чтобы была возможность поплавать.

И опять в поле на обкатку.

.
Всё видео про гусеничный вездеход «Марс-3».
Марс-3 готов к эксплуатации, а Евгений с сыном трудятся уже над новой автосамоделкой. Удачи им.
Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

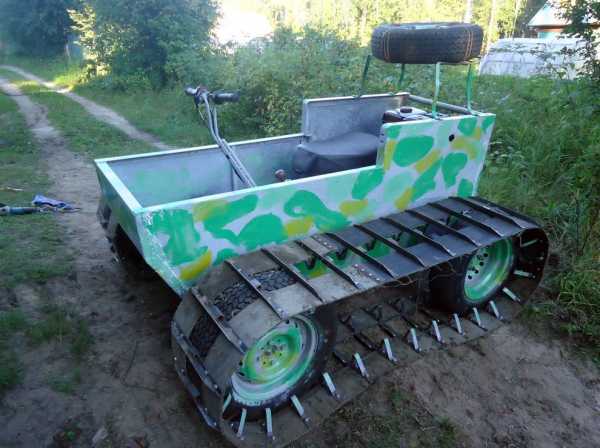

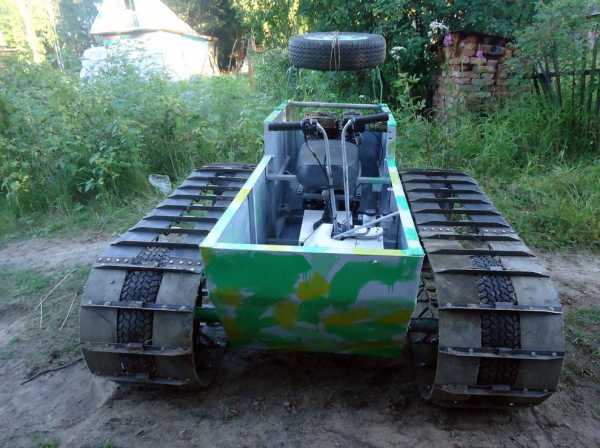

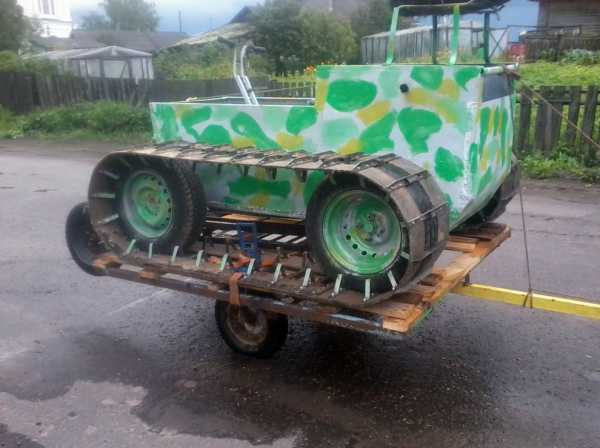

Легкий самодельный гусеничный вездеход «Хома» — Гусеницы.ру

Как построить легкий одноместный гусеничный вездеход своими руками и зачем?
У всех разные причины. Одни строят, потому что нужда заставляет и такой аппарат необходим, чтобы прокормить свою семью. Другим это нужно для хозяйства, чтобы облегчить ежедневный труд. Третие строят гусеничные вездеходы для поездок на охоту и рыбалку. Кто-то для поездок за грибами и на рыбалку. Именно для поездок по грибы и на рыбалку был построен легкий гусеничный вездеход «Хома».

Задача: построить легкий гусеничник для поездок по грибы, да на рыбалку.

В этой модели гусеничного вездехода использованы следующие технические характеристики:

Двигатель Lifan 170F (7 лошадиных сил)
Передний привод
Четырехступенчатая коробка передач от автомобиля Opel Rekord
Бортовая Луаз
Мост от «пятерки» (ВАЗ 2105)
Тормоза барабанные, раздельные.
Поворот диф.
На протекторе покрышек вырезаны пазы (имитация пневмо звезды)
Две оси
Корпус «лодкой»

Есть ведь тракторы с одним ведущим мостом — ездят нормально! Поэтому и на «Хоме» ведущий мост один. Вырезы сделаны на покрышке — для дополнительного зацепления.

Межосевое расстояние на Хоме получилось 1180мм.

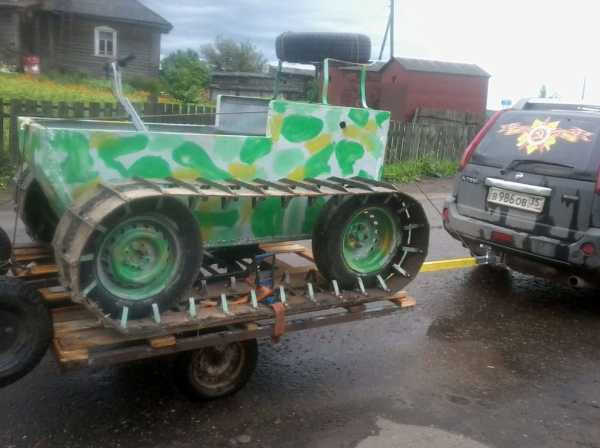

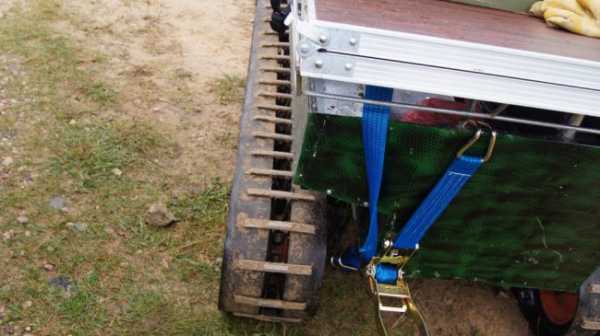

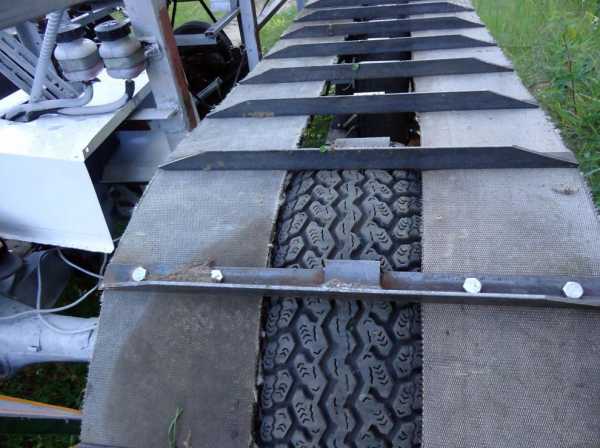

Гусеницы также самодельные. Ширина гуски вышла 450мм. Это две ленты 150х6мм.
Уголок использовался 25*4, клыки полоса 20*4.

Лодка -оцинковка приклепанная заклепками.

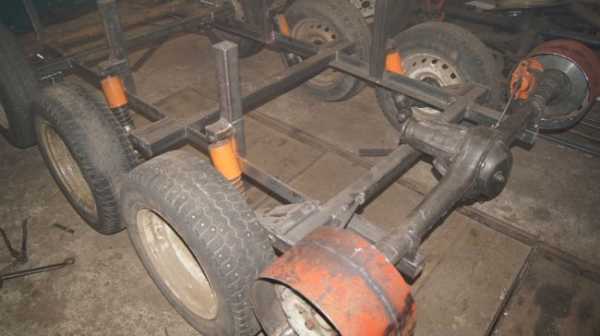

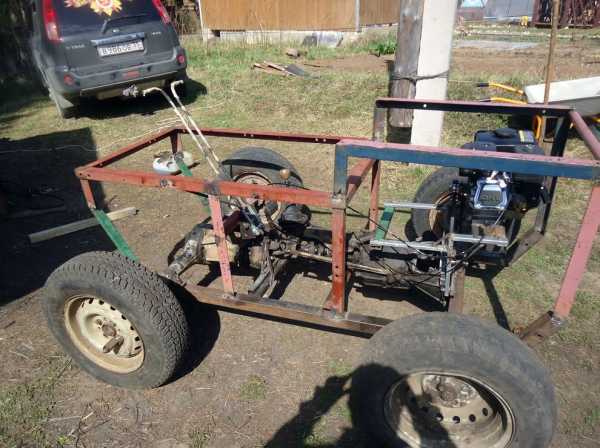

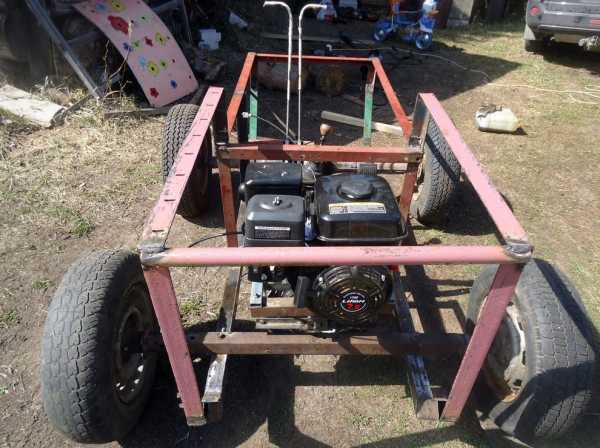

Основание рамы сварено из профильной трубы 50х50х2. Верх из уголка 40х4вес.

Передаточные числа: с двигателя на коробку передач перед.5.5,кпп 1пер-3.64,бортовая луаз-1.3,мост 4.1

В процессе сборки были сомнения по поводу веса. Вес конструкции получается не сильно большой. Так как сидение и «лодка» сделаны из оцинковки, то в процессе строительства можно было одному поднять за передний борт или за задний (без гусениц и без корпуса).

Что такое продажа б/у атозапчастей Mazda автор не знает, т.к. таковые в вездеходе не используются. Да и зачем они там? Все, что использовано в строительстве гусеничного вездехода ремонтопригодно и можно заменить в любое время!

Видео легкого гусеничного вездехода «Хома»

Вездеход плавает по озеру и камышовому болоту:

Ещё покатались немного. С места трогается на четвертой передаче и едет примерно 15-17 км/ч . Дочка автора на багажнике добавляет веса 36кг.

gusenicy.ru

Гусеничный вездеход «Мосяня»

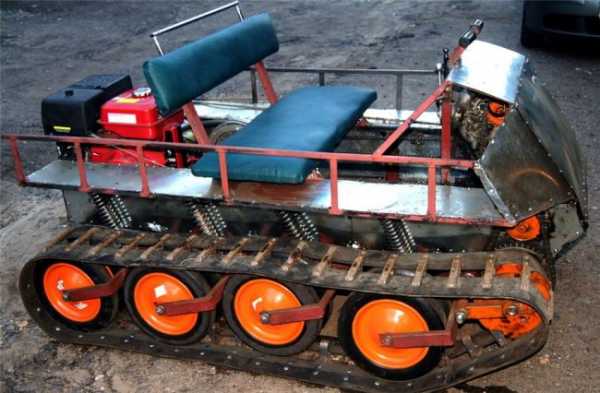

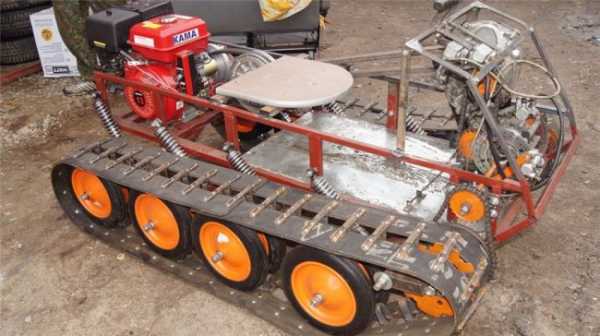

Легкий гусеничный вездеход «Мосяня» создан своими руками конструктором Евгением из Белоруссии город Витебск.
На форуме сайта «Лунохода.Нет» он зарегистрирован под ником «103».Посмотрите обзорное видео его вездехода.

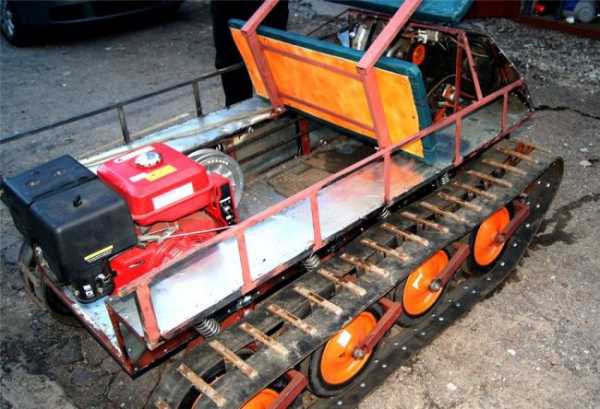

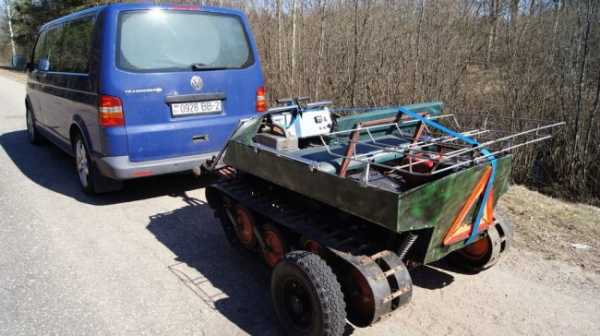

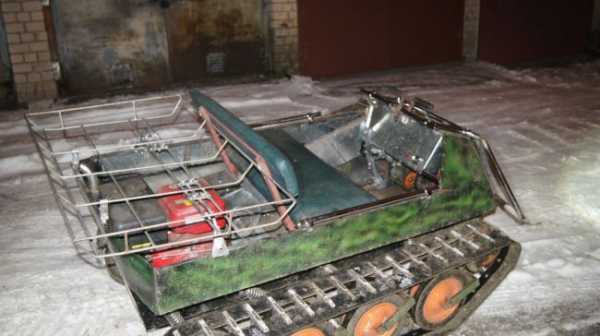

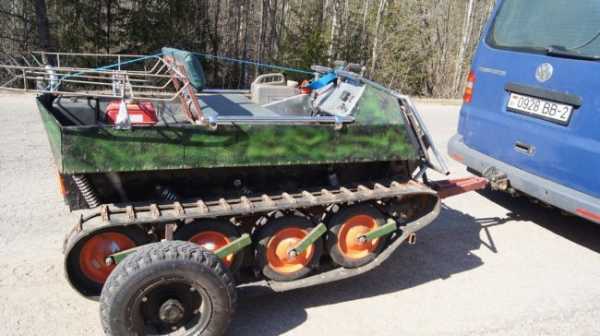

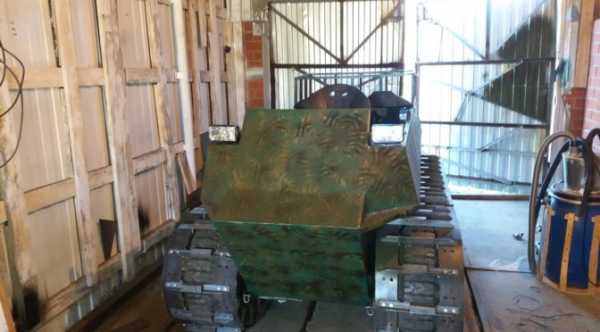

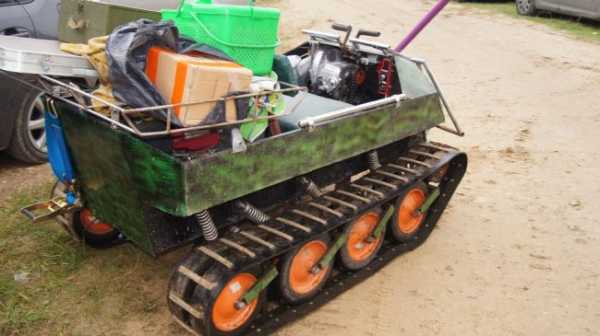

В таком завершенном виде вездеход сейчас эксплуатируется своим создателем.

Задача была поставлена перед строительством, чтобы вездеход могли перевезти в микроавтобусе и габариты заложены:
Ширина-1200 мм, длина-1500 мм.
Вес не более 300-400 кг.
Подвеска опорных катков -независимая, подпружиненная.
Привод задний, траки металлические, КПП (коробка перемены передач) от тяжелого мотоцикла, двигатель китайский
с мощностью 13 л.с., вариатор «Сафари».
С габаритами уложились в заданные параметры.

Рассмотрим процесс строительства автосамоделки.

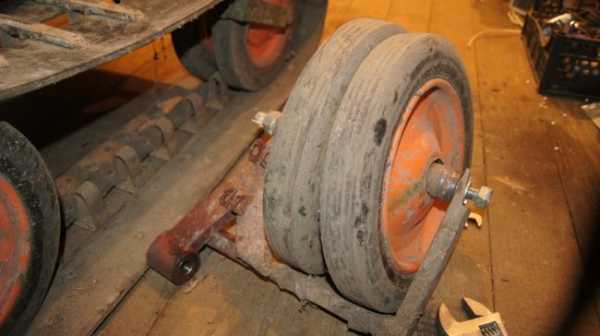

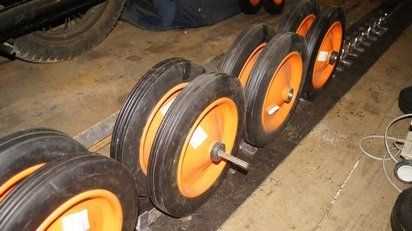

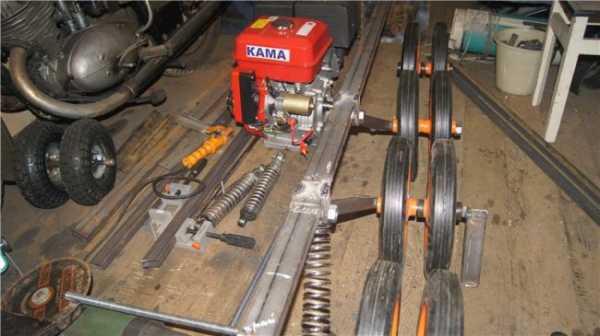

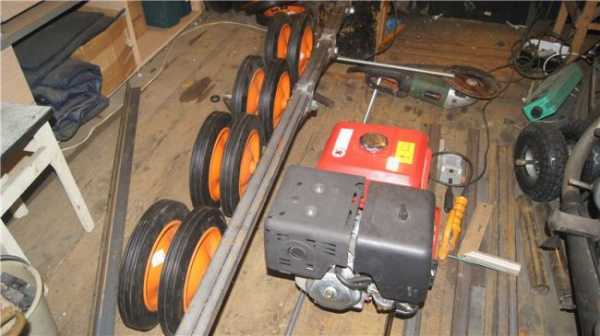

Куплены ролики от садовых тачек и будут они как опорные катки.

Начали варить раму.

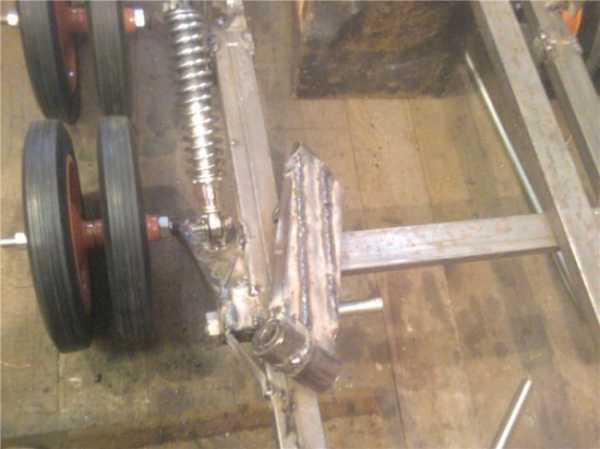

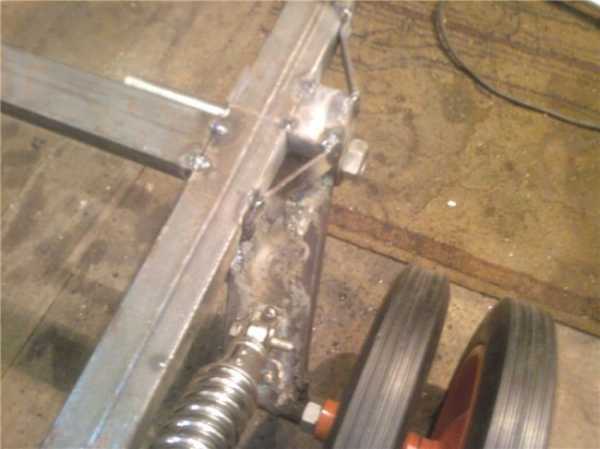

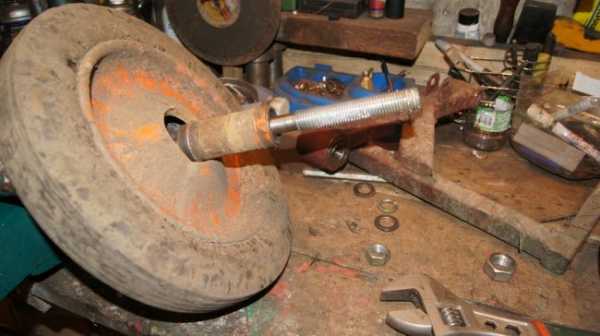

Изготовление независимой подвески для опорных роликов.

Будут два ролика на одной оси, подшипник применяется 103.

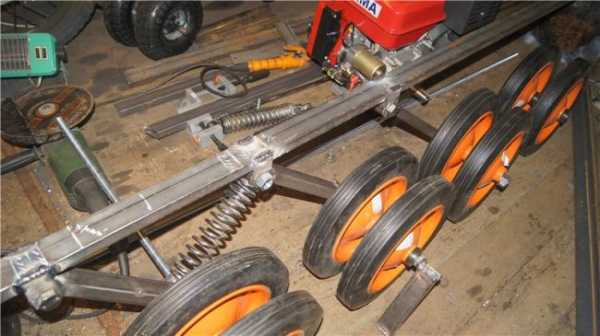

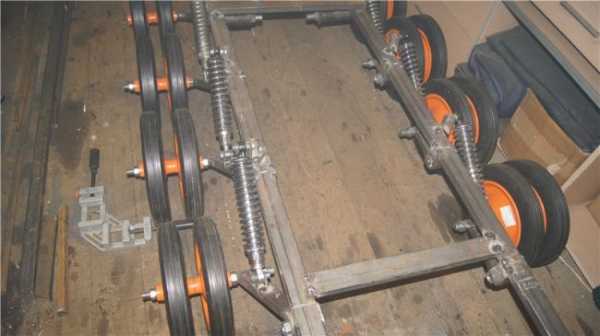

Опорные колеса установлены.

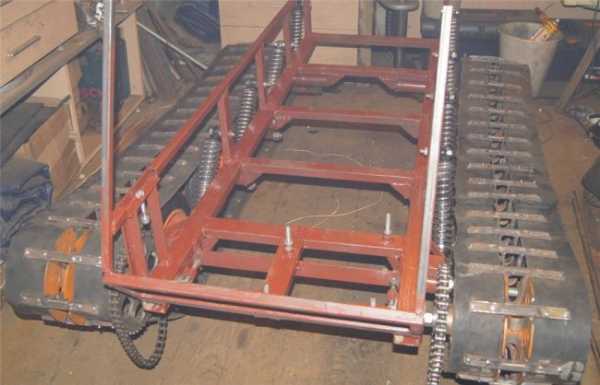

Рама приварена.

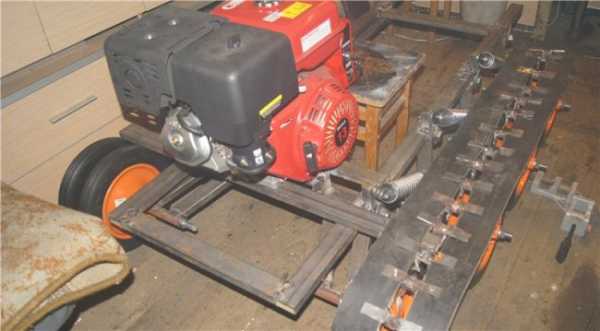

Двигатель занимает свое место.

Обварил раму.

Усилил рычаги независимой подвески.

Усиление конструкции косынками.

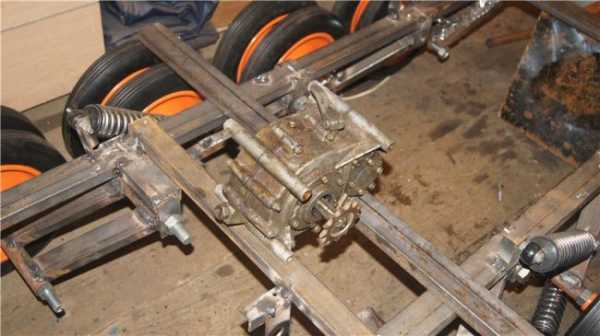

Редуктор занял свое место.

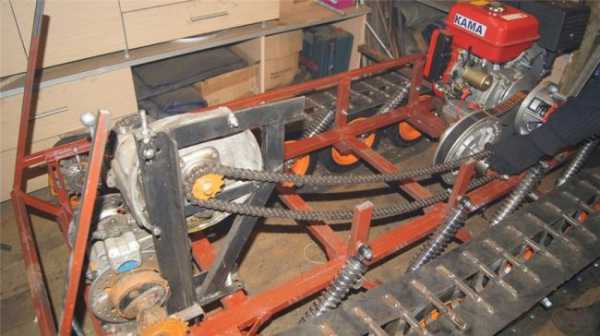

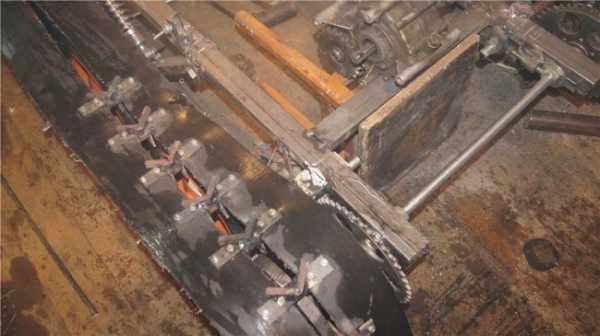

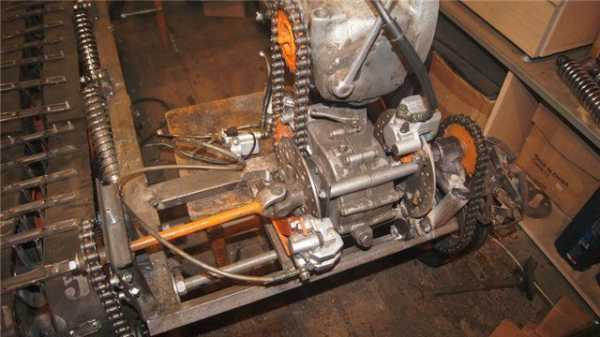

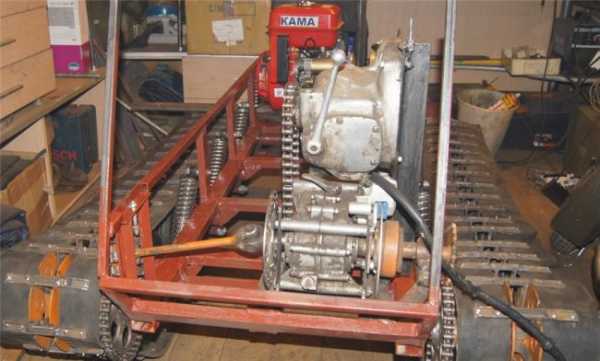

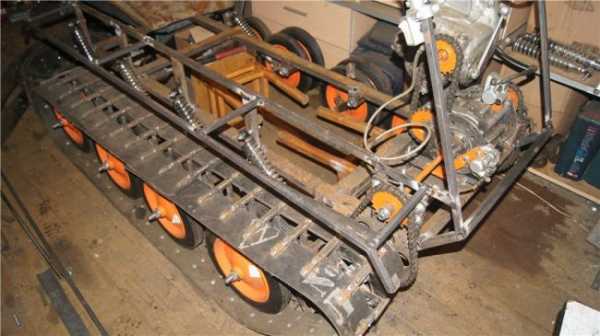

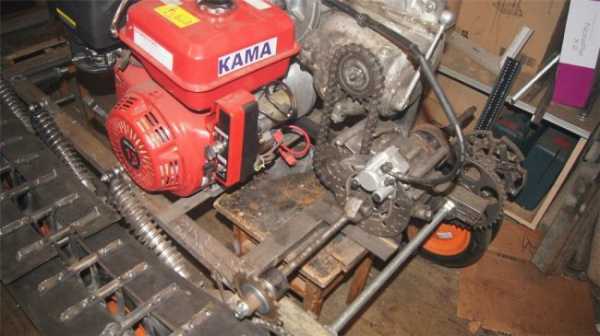

Цепная передача на ведущую звезду.

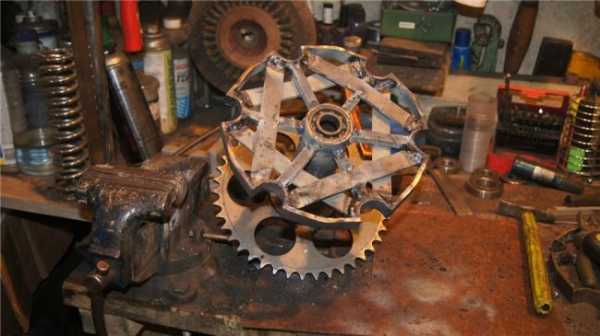

Ведущая звездочка, первоначальный вариант.

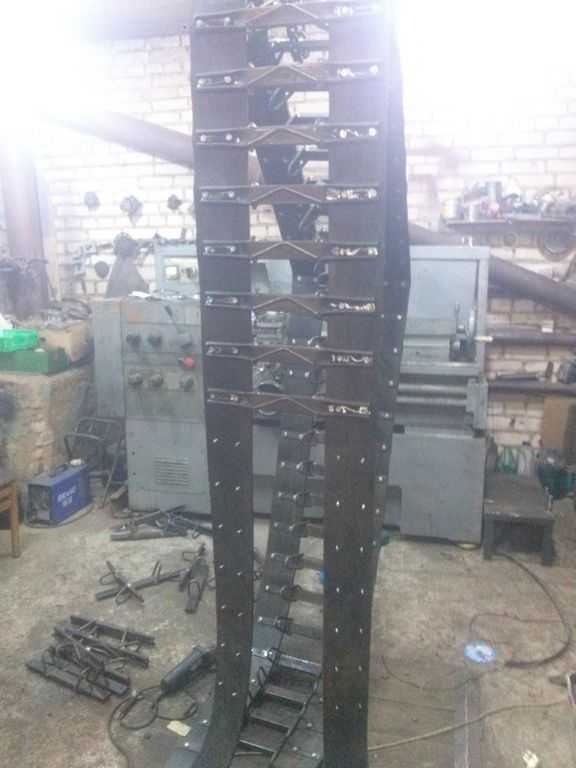

Сборка гусеницы.

Гусеница пока без грунтозацепов.

Гусеница будет на таких траках.

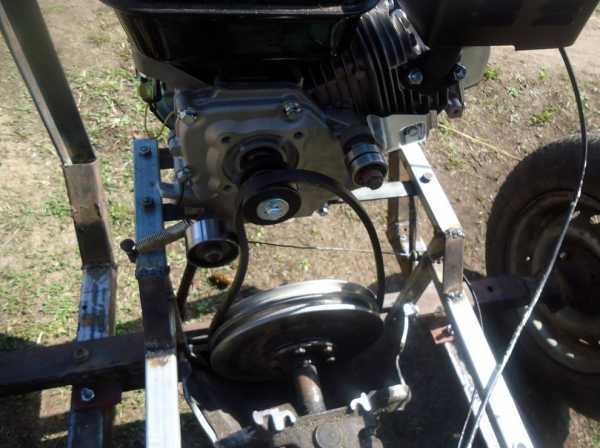

Вариатор.

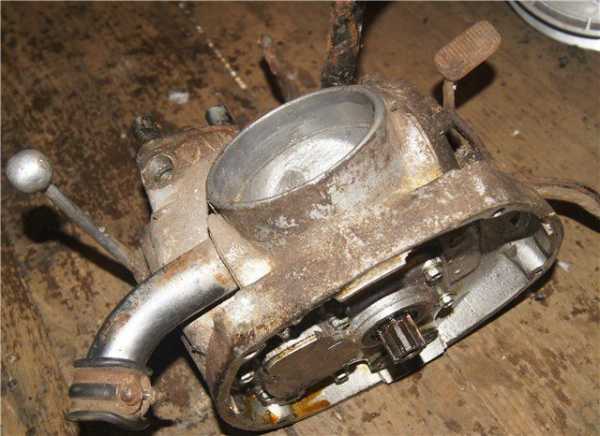

Мотоциклетная коробка перемены передач.

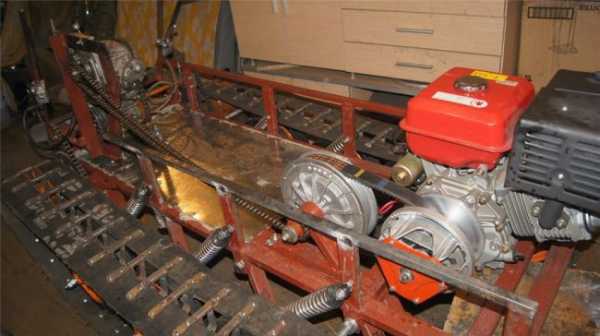

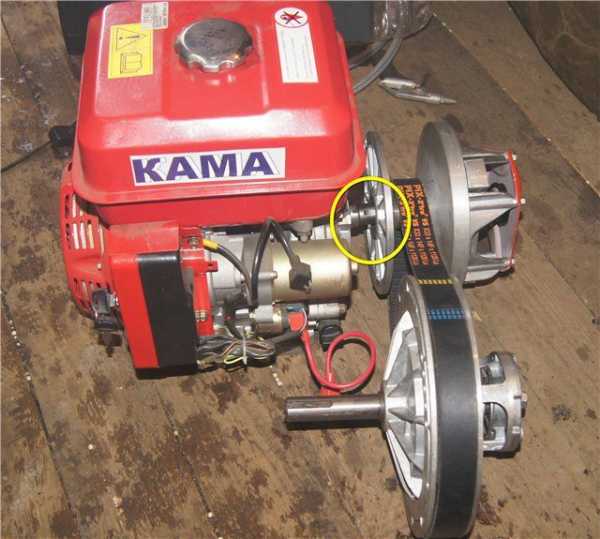

Вариатор соединен с двигателем.

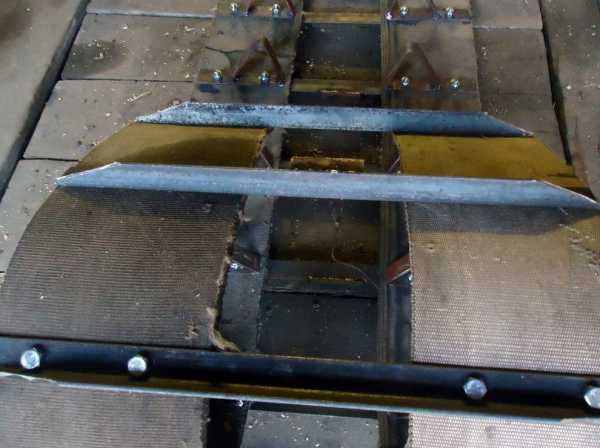

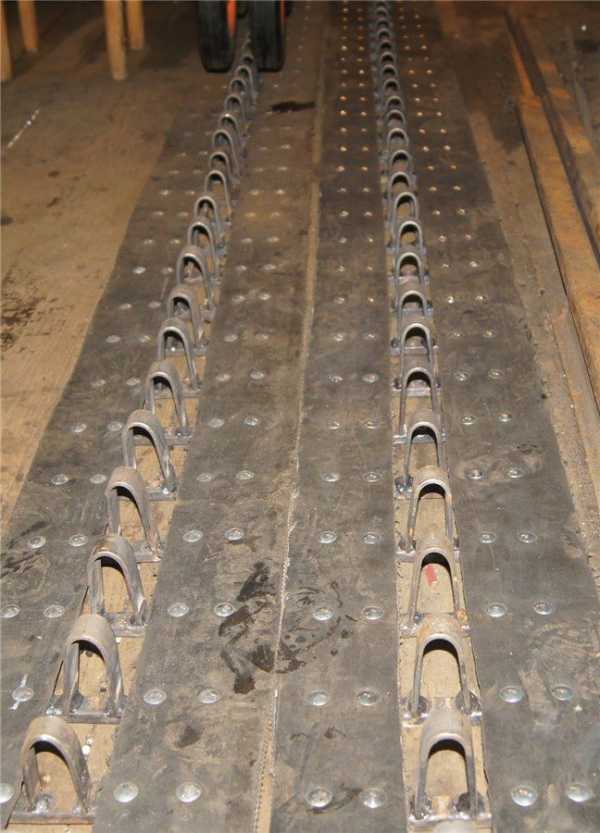

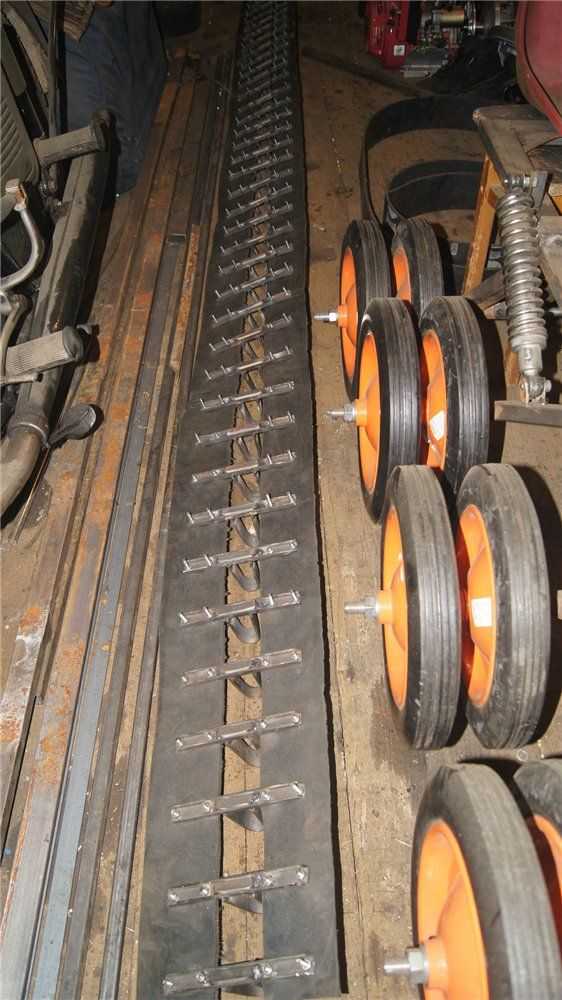

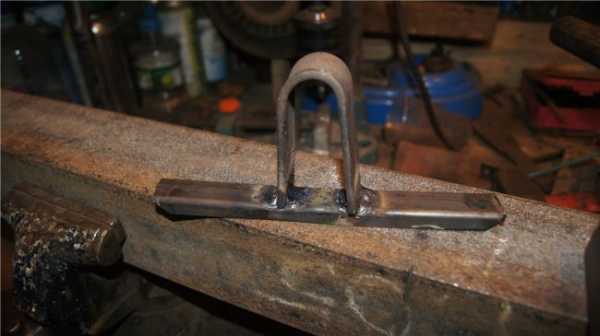

Новая гусеница с направляющими клыками, которые будут проходит между опорных колес.

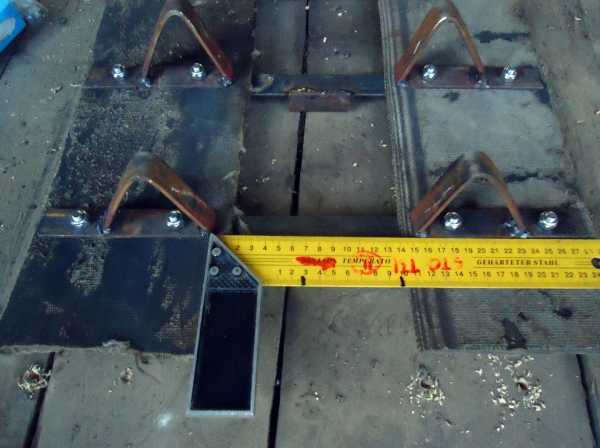

Клыки крепятся к ленте четырьмя болтами.

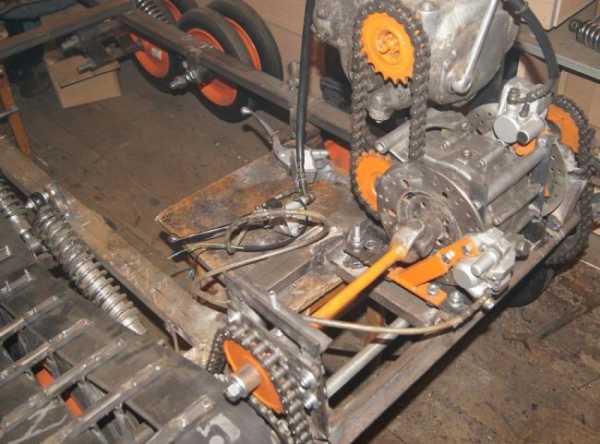

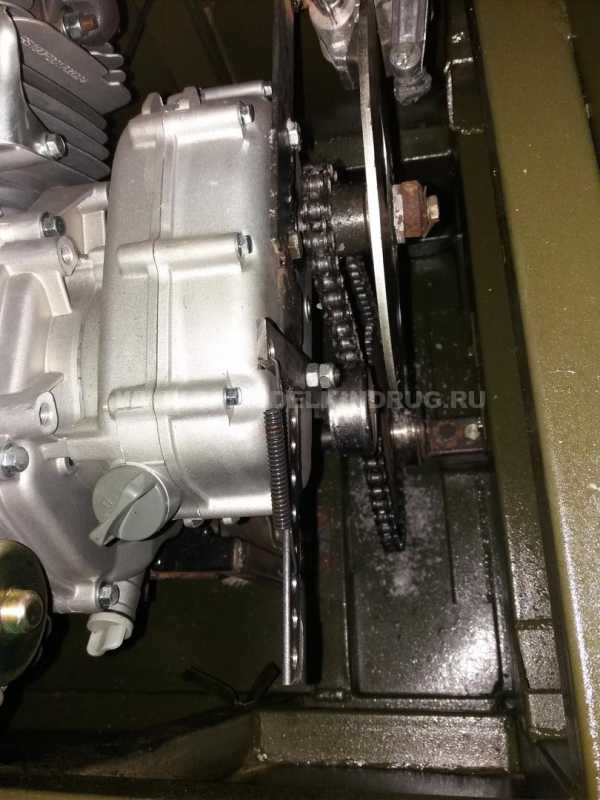

Коробка перемены передач соединяется с редуктором цепной передачей.

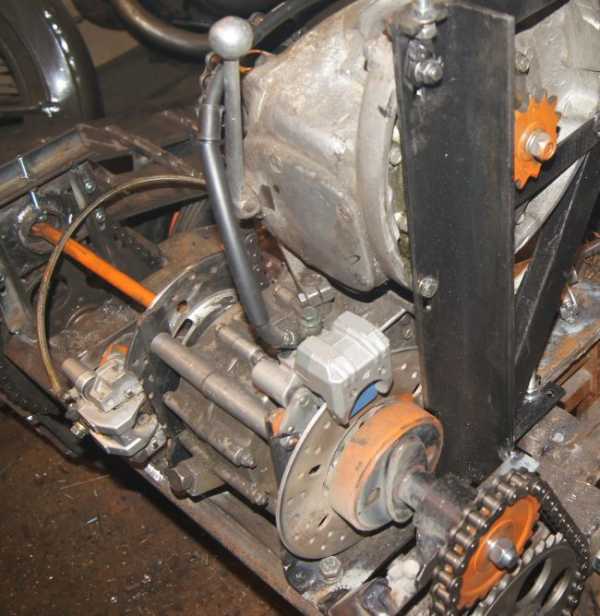

Суппорты установлены вместе с дисковыми тормозами.

Трансмиссия более менее собрана.

Обе гусеницы готовы.

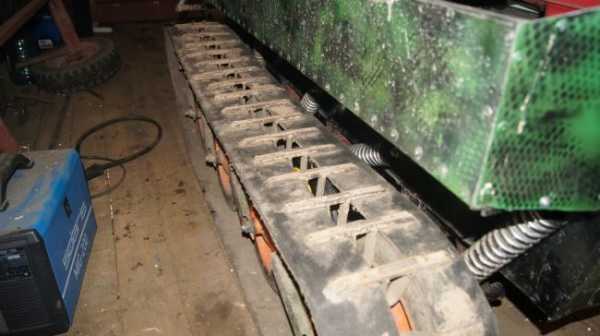

Гусеницы одета.

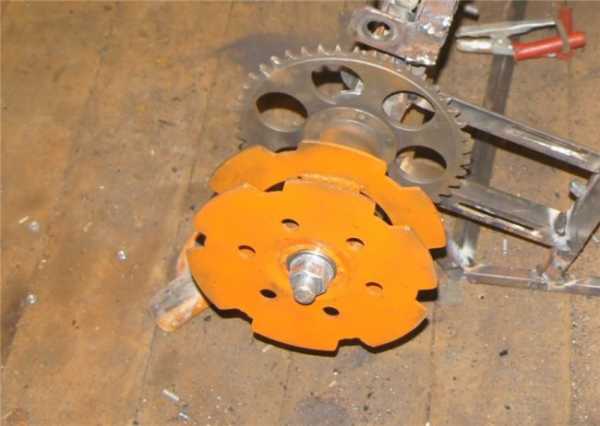

Ведущая звездочка для гусеницы, окончательный вариант.

Обе гусеницы одеты, вращаются легко.

Установил редуктор и коробку.

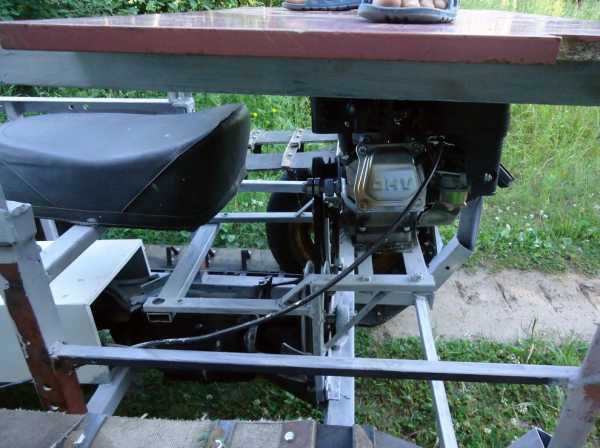

Установил двигатель.

Вся мелочевка собрана и обкатка гусениц .

Обкатка гусениц. видео.

Первый выезд и поездки очень радуют. С места трогается на любой передаче. На первой передаче скорость 3-5 км в час, а на четвертой- 25-30 км в час.

Первый выезд. Хозяин оседлал своего «железного коня». видео

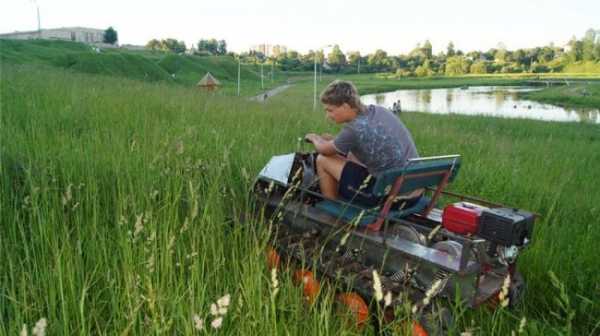

Сын дождался своей очереди и обкатывает «Мосяню». видео

Наварил борта.

Установил сиденье.

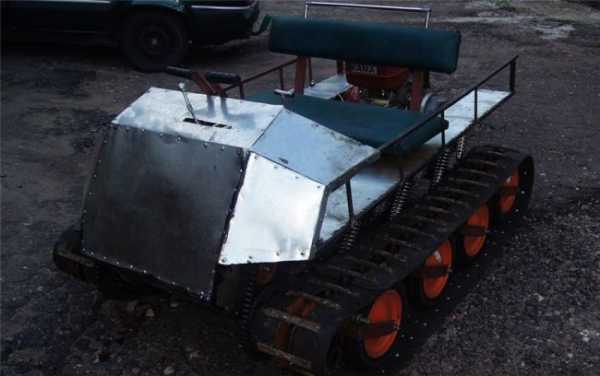

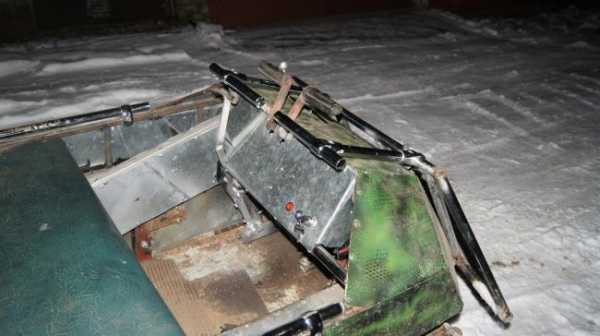

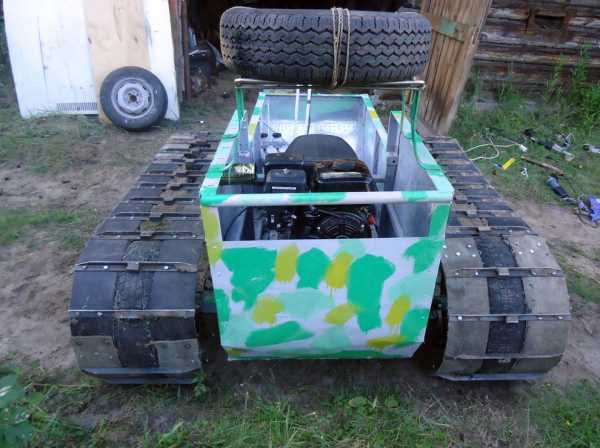

Закрыл листом переднюю часть автосамоделки.

Сиденье откидывается.

Обрастаем железом.

Выехали на природу для обкатки.

Обкатка. видео

После обкатки было решено поменять цепную передачу на ременную. Обкатка ременной передачи. видео

Оторвало задний амортизатор.

Поломка ходовой части.

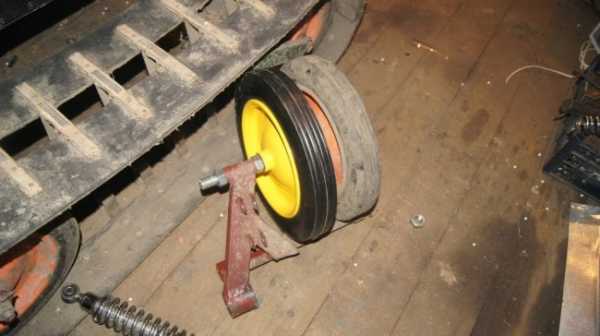

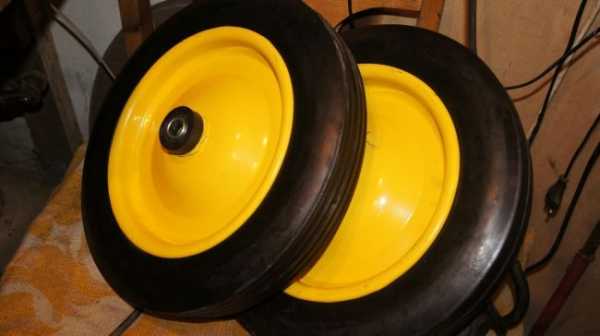

Новые колеса.

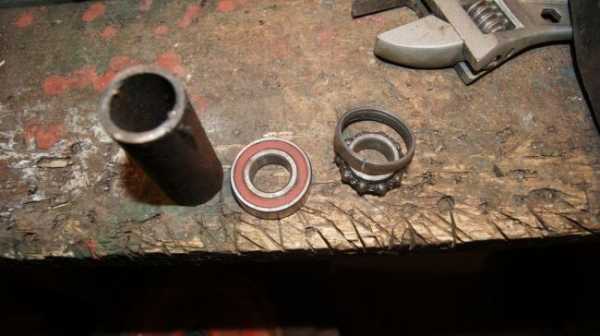

Новые подшипники.

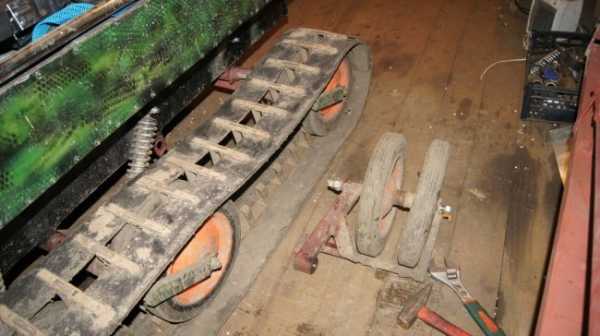

Сборка колес на одной оси.

Ходовка собрана.

Доделал торпедо.

Закрыл защитным кожухом ременную передачу.

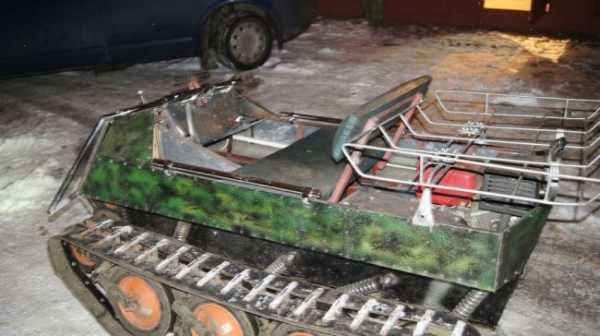

Ночью с фарами , да по снегу… видео

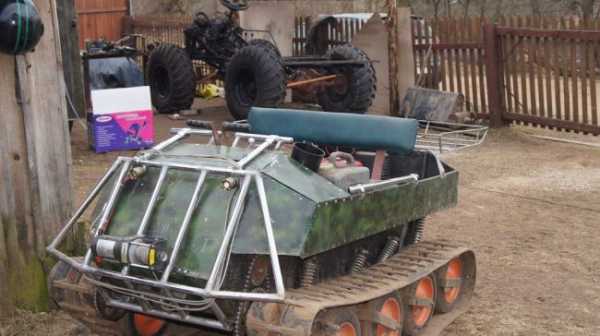

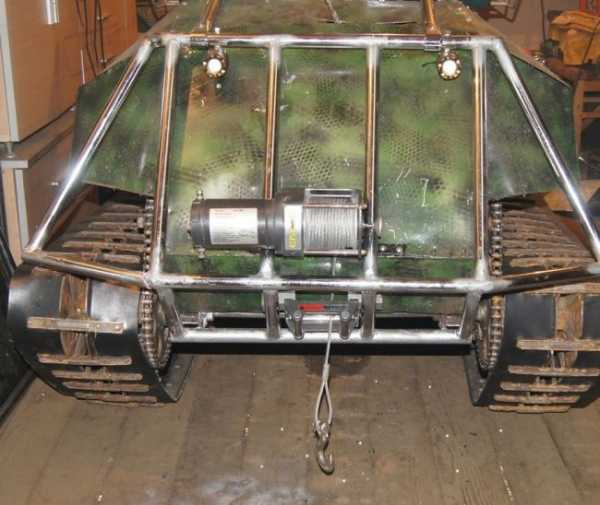

Установка лебедки.

Очень много видео про «Мосяню» можете посмотреть здесь. Там есть и купания, и в болоте, и горы и тд.

А Евгению и сыну пожелаем успехов в деле строительства автосамоделок. У них по плану еще колесник построить, но это уже тема для другого рассказа.

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru

Самодельный гусеничный вездеход «Марс-3»: фото постройки

Лёгкий и практичный гусеничный вездеход: фото пошаговой сборки вездехода с подробным описанием всего процесса изготовления самоделки, а также, видео испытаний.

Технические характеристики:

Двигатель и КПП ВАЗ 2106.
Раздаточная коробка с ВАЗ 2121.
Передний привод.
Кузов – герметичная лодка.
Вес 600 кг.
Вместимость водитель + пассажир.
Грузоподъёмность около 100 кг груза.
Максимальная скорость до 40 км/ч.

Далее на фото предоставлен пошаговый процесс сборки гусеничного вездехода своими руками.

Автор использовал двигатель и КПП ВАЗ 2106.

Раздаточная коробка от Нивы.

Подготовлены ступицы и суппорты.

Гусеницы будут сделаны из конвейерной ленты толщиной 10 мм.

Из профильной трубы 40 х 20 х 2 мм нарезаны заготовки для траков гусениц.

Автор изготовил самодельное приспособление для штамповки траков, перед штамповкой заготовки нужно смазывать отработкой моторного масла.

Насверлены отверстия под крепёж.

Траки будут крепиться к ленте вот такими пластинами.

Крепим болтами.

Доработка моста.

Установка суппорта.

Подготовлены рычаги подвески.

Предварительная примерка.

Ведущий мост вездехода.

Опорные колёса на R13.

Дисковые тормоза на ведущем мосту.

Амортизаторы установлены на рычаги подвески.

Механизм натяжения гусеницы.

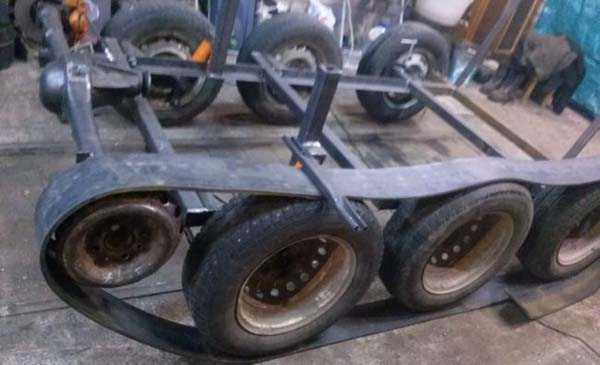

Примерка ленты.

Примеряем раздаточную коробку.

Процесс установки 4 ступенчатой КПП.

Коробки соединяем вот таким переходником.

Переходим к изготовлению ведущих звёздочек, на каждой звезде будет по 8 зубьев.

Зубья автор изготовил из полиэтилена низкого давления.

Заготовки отпилены на пилораме.

К ступице привариваем гайки, к которым будут крепиться зубья звездочки.

Крепление зуба на ступицу (ступицы обмотаны конвеерной лентой).

Ведущая звезда в сборе.

Согнуты клыки ограничители для траков длиной по 10 см.

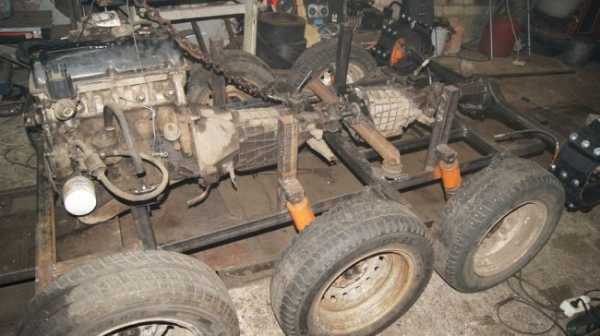

Устанавливаем коробку и двигатель.

К раме приварены крепления для двигателя.

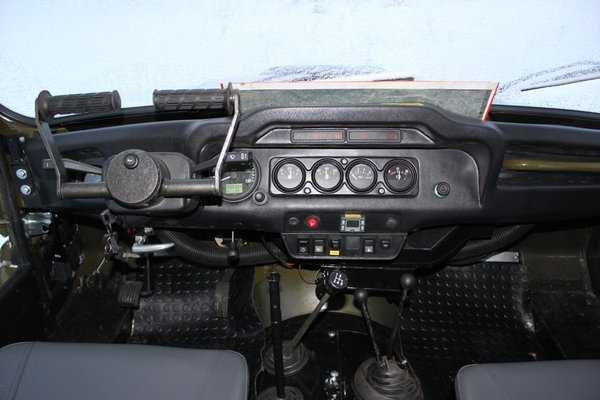

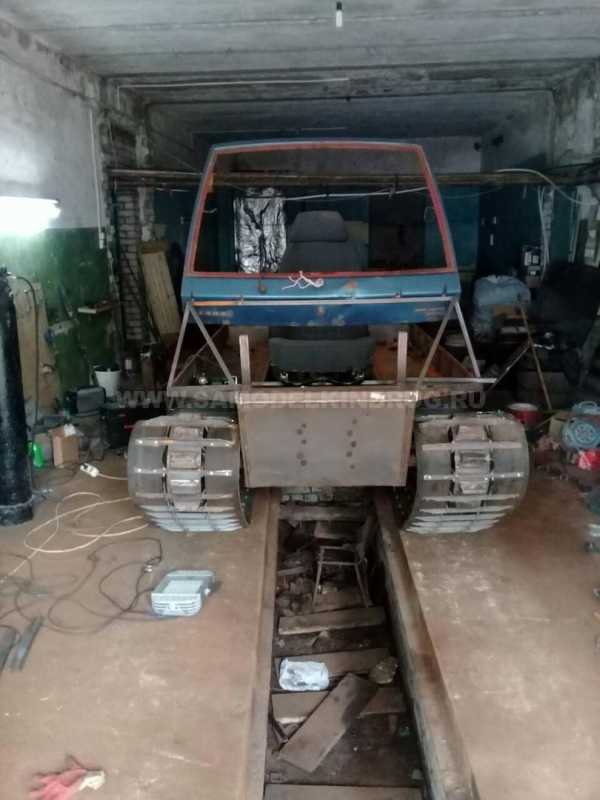

Будущая кабина, панель приборов с жигулей шестой модели.

К тракам привариваем грунтозацепы.

Собираем гусеницу, в каждой гусенице по 44 трака.

По задумке автора корпус гусеничного вездехода будет лодкой, поэтому рама была обварена листовым металлом толщиной 1,5 мм.

Днище лодки.

Рычаги управления вездеходом.

Радиатор охлаждения позаимствован от ВАЗ 2108.

Подготовлена выхлопная система.

Пробный выезд самодельной техники.

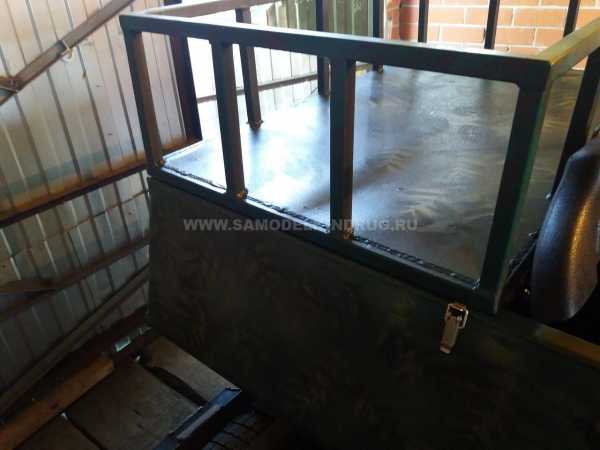

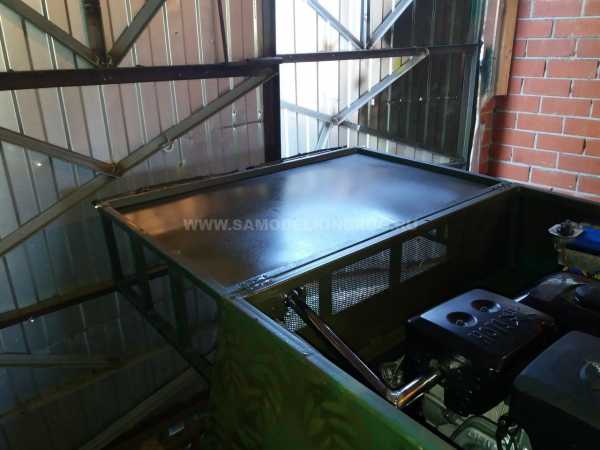

Кузов автор обшил листовым алюминием.

Автор решил изготовить дуги и натянуть тент.

Испытания.

Под радиатор изготовлен воздухозаборник.

Вездеход также с лёгкостью преодолевает водные преграды, смотрим видео испытаний самоделки.

Ещё видео с гусеничным вездеходом.

Автор вездехода Евгений из Витебска решил назвать свой самодельный гусеничный вездеход — «Марс-3».

sam-stroitel.com

Самодельные гусеничные вездеходы » Изобретения и самоделки

Сегодня речь пойдет про самодельные транспортные средства, которые наши талантливые люди изготавливают буквально “на коленке”.

Самодельные ТС – это вообще отдельный вид искусства (если можно так выразиться), способный удивить! Вездеходы, багги, гусеничные мотоциклы, амфибии – все это люди делают у себя в гаражах. И парой довольно интересно посмотреть на плоды “фантазии и прямых рук” наших соотечественников. Что я и предлагаю сейчас сделать.

Гусеничный вездеход из “Запорожца”

Цена: 250.000₽

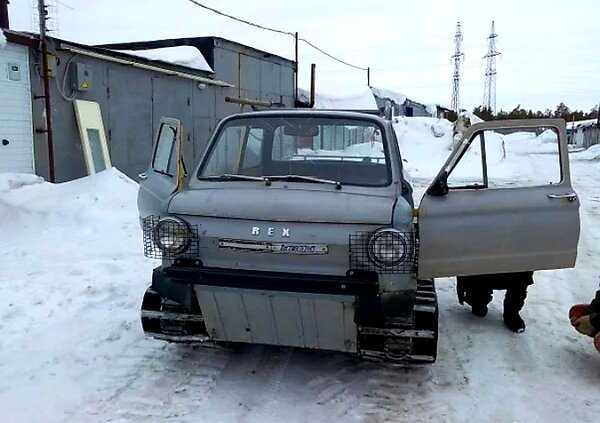

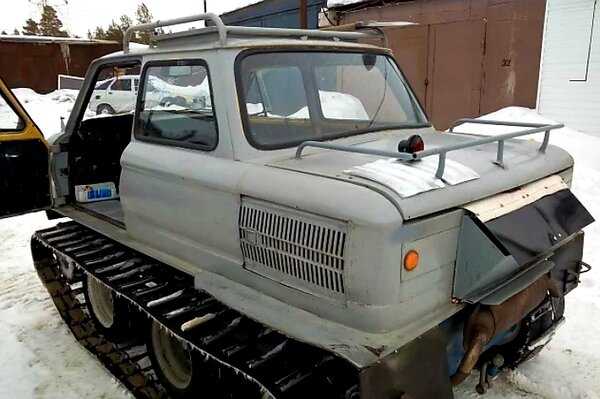

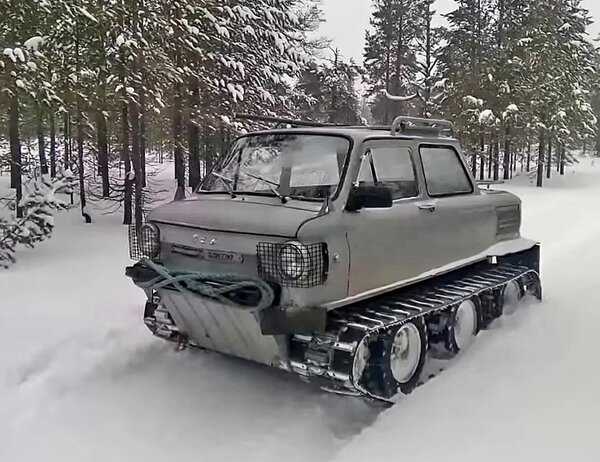

Корпус вездехода остался от ЗАЗ-368. Коробка передач, ДВС и мост установлены от советских автомобилей семейства ВАЗ. Довольно бодренький вездеход.

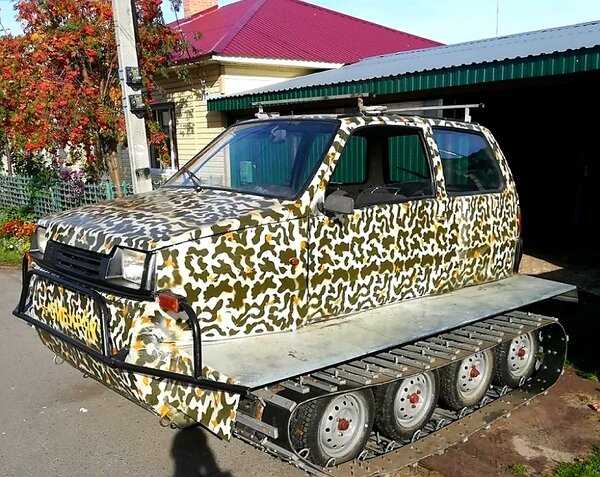

Гусеничный вездеход из “Оки” за 260.000₽

Еще один любопытный вездеход из Оки. Впечатляет, не так ли? Разгоняется данный экземпляр до 45 км/ч и умеет плавать – что очень не плохо.

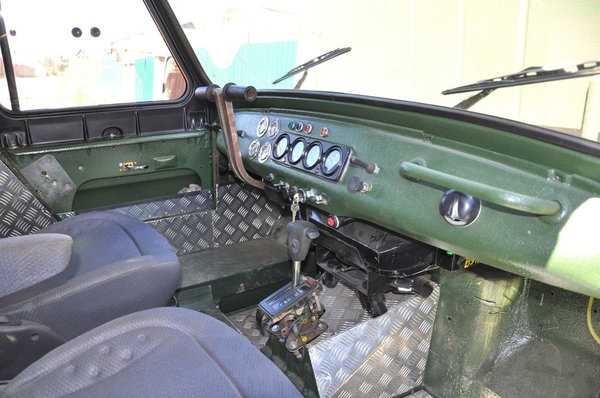

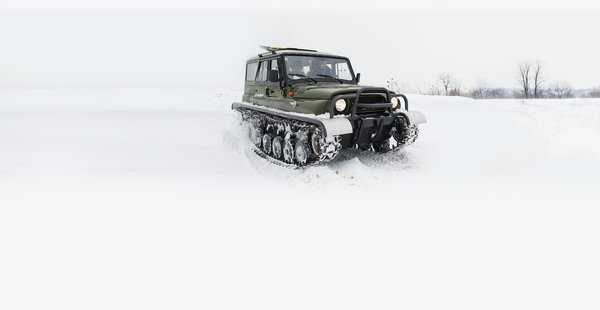

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

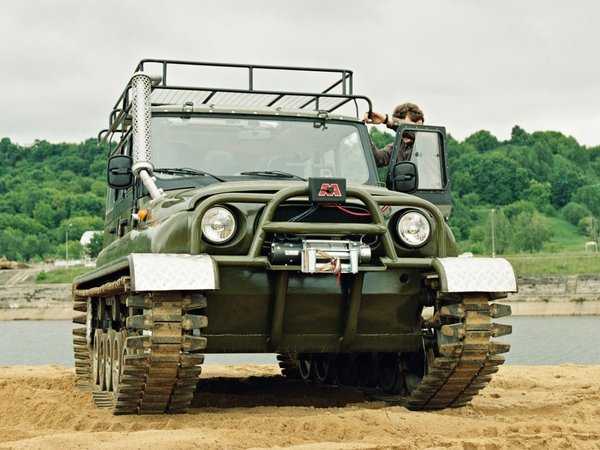

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

zen.yandex.ru

Вездеход – самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

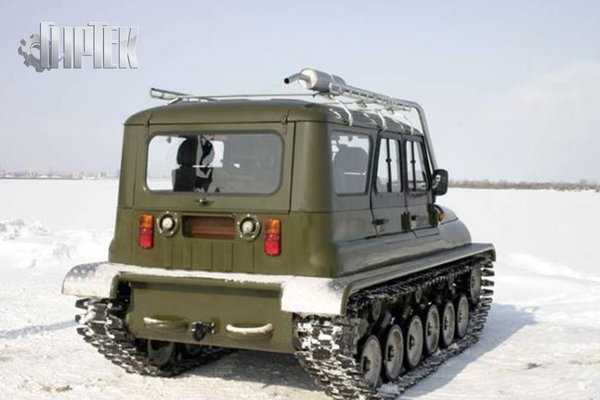

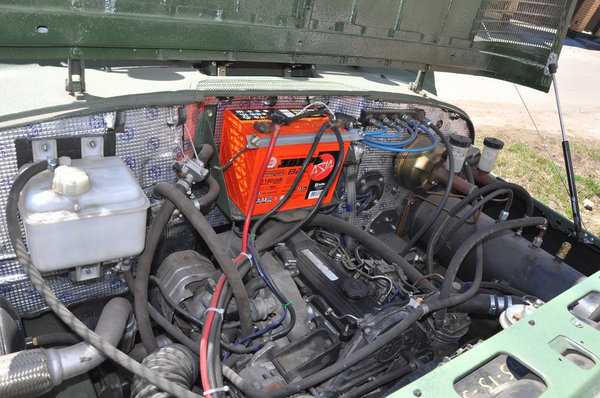

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda. В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469. Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая.

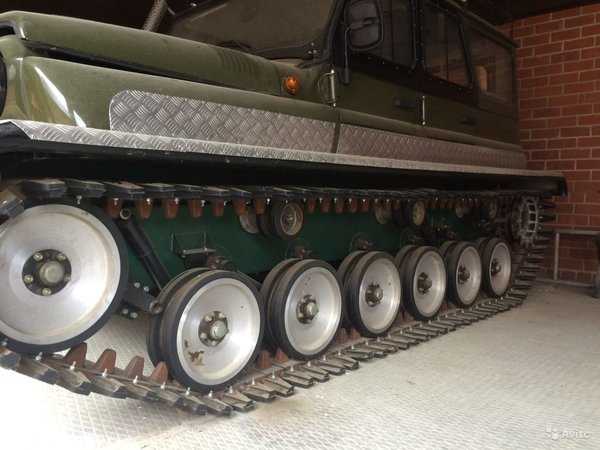

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе “Композит”. Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

zen.yandex.ru

Легкий гусеничный вездеход с двигателем Лифан

Легкий гусеничный вездеход с двигателем Лифан 11 л/с собранный Дмитрием Дементьевым на порядок лучше заводских аналогов, а по цене в разы дешевле, ведь собран он практически полностью из узлов и агрегатов Отечественного производства.

Двигатель расположен в задней части, а привод передний, тоесть с задней части на перед идет кардан. Вездеход плавающий и имеет корпус-лодку сваренную из листового металла 1.5 мм.

izobreteniya.net

Самодельный легкий гусеничный вездеход | САМОДЕЛКИН ДРУГ

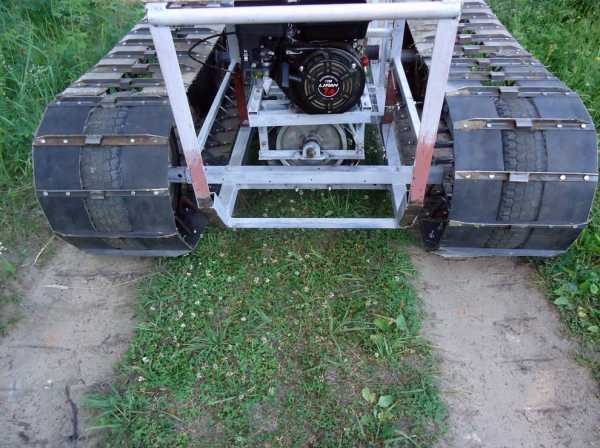

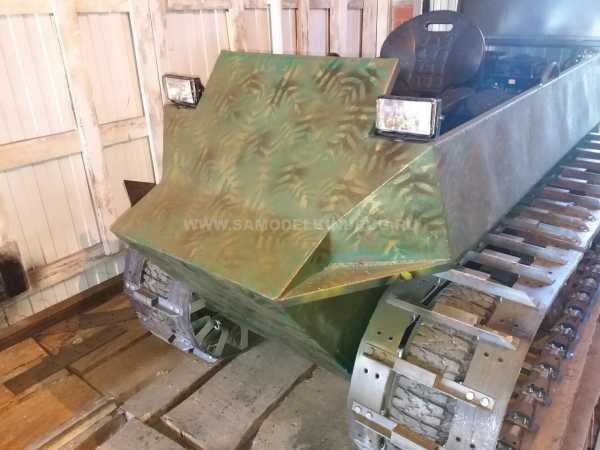

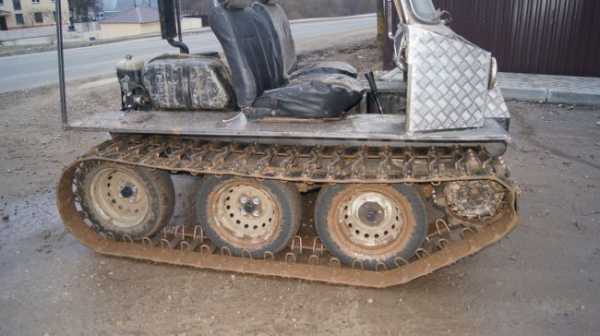

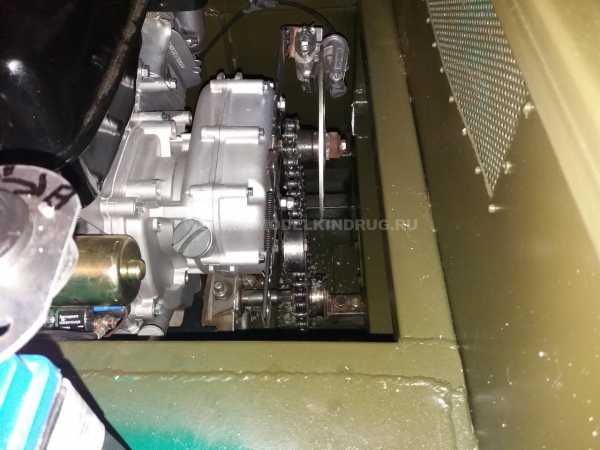

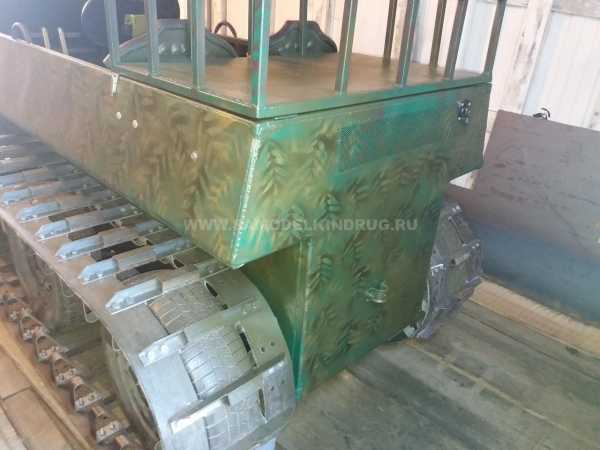

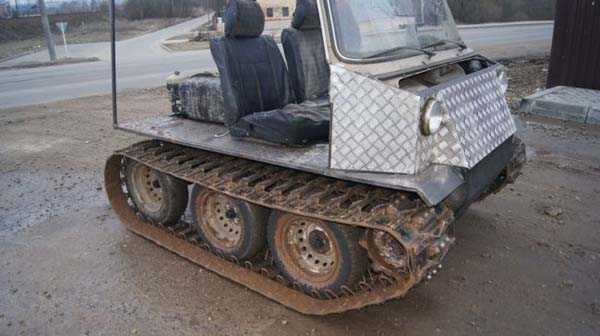

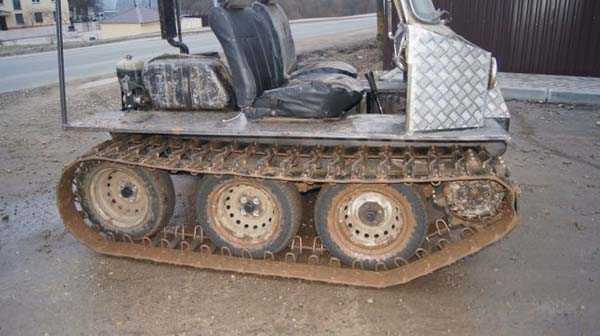

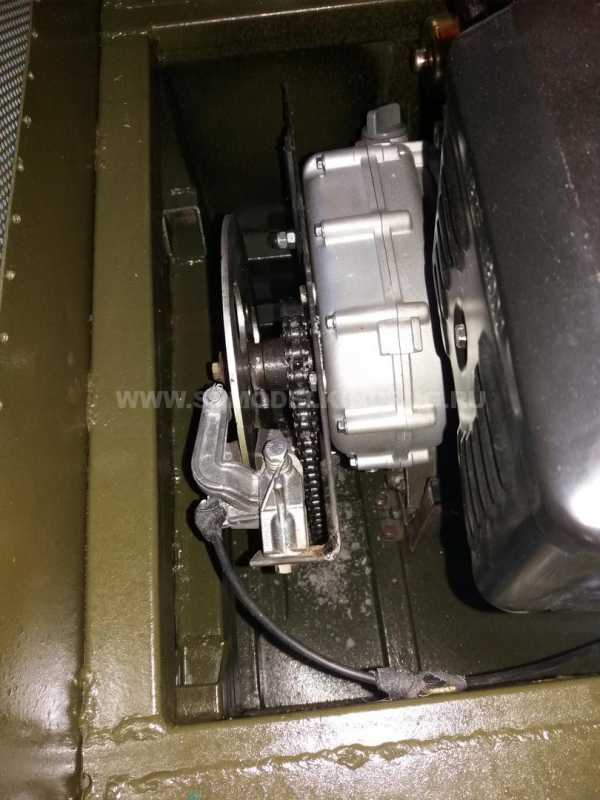

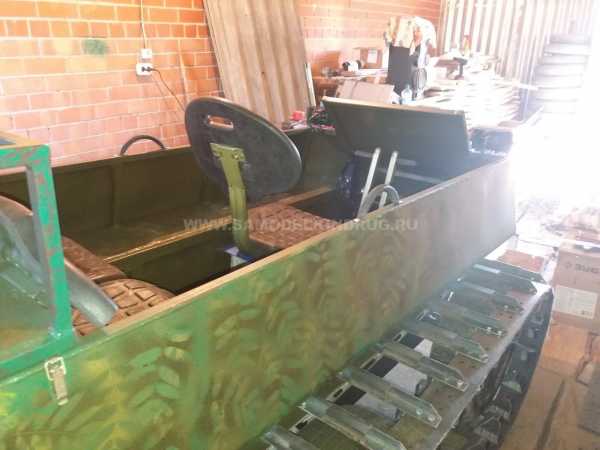

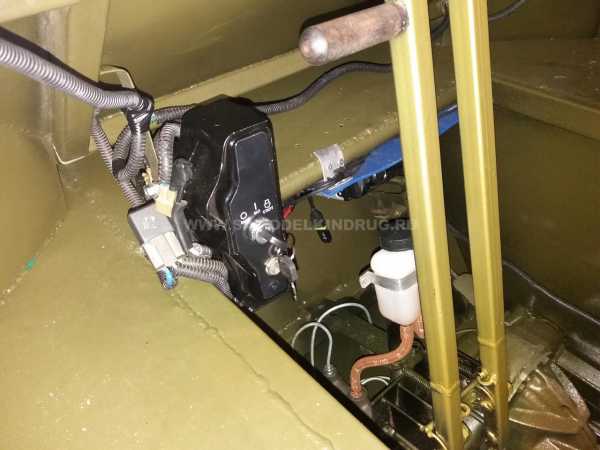

Самодельный гусеничный вездеход легкого класса собран Юрием Ошевым отличается повышенной проходимостью, плавает, имеет легкий вес среди аналогичных машин. Фото узлов и агрегатов прилагаются.. Данный гусеничный вездеход имеет двигатель «Lifan» Габаритные размеры: Длинна 2600 мм, ширина 1400 мм, высота 1300 мм. Корпус -лодка внутри ширина 500 мм, такая компоновка позволяет плавать в водоеме и проходить брод. Мост укороченный на 30 см. Гусеницы самодельные шириной 37 см сделанные из транспортерной трехслойной ленты (ТК-300 3 слоя) траки из уголка 32х4 мм , упоры сделаны из полосы металла 10х40 мм , корпус лодки обварен листовым металлом толщиной 1.5 мм, остов сварен из проф-трубы 40х40х2 мм 20х20х2 мм. Среднее колесо ниже на 5 см и на ровной твердой поверхности вездеход можно развернуть руками)

Гусеничный вездеход Юрия Ошева имеет простую конструкцию, легкий вес, компактный, вместительный, мощный. Будущее гусеничных машин именно за легкими вездеходами.

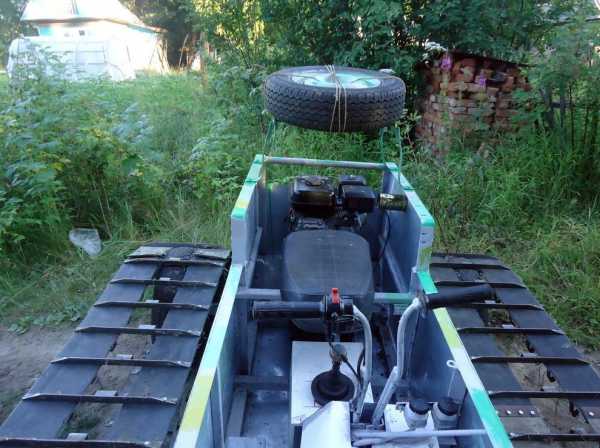

И так, давайте рассмотрим технические особенности представленного вездехода.

Материалы
