Истребитель Ла-5 | Армии и Солдаты. Военная энциклопедия

«Краткая справка: Советский истребитель Ла-5 конструкции С. Лавочкина — истребитель с бомбардировочным мотором для асов Второй Мировой войны. Чертежи, характеристики, модификации, боевое применение»

---



История создания истребителя Ла-5

Самой большой проблемой советской авиации начального периода войны были моторы. Аналогов мощным двигателям типа BMW и Rolls-Royse у СССР не было, поэтому строились преимущественно легкие машины, слабо защищенные и имеющие очень ограниченный радиус применения. Острее всего проблему ощущали в ОКБ №301 — их истребитель ЛаГГ-3, как и яковлевский Як-1, имели одинаковый двигатель М-105 в 1100-1200 лошадиных сил. Но целиком деревянный ЛаГГ-3 был на 350 килограмм тяжелее «яка» и проигрывал ему в скорости.

Двигатель М-105 итак уже был форсирован-перефорсирован, а давно обещанный авиастроителям М-107, все никак не могли довести до ума. Тогда-то М.И.Гудков и вспомнил про «бомбардировочный» двигатель М-82 — по мощности он превосходил М-105 на 300 «лошадей», да и дефицита с ним не наблюдалось. Первая попытка «подружить» ЛаГГ-3 и М-82 случилась в августе 1941 г. — носовую часть от Су-2 пристыковали к фюзеляжу истребителя, а получившемуся гибриду дали имя

Гу-82. К сожалению испытания даже не были завершены — помешала эвакуация.

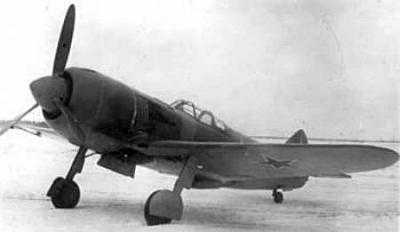

Советский истребитель Ла-5

В январе 1942 года к этой идее вернулись вновь, теперь уже в недавно созданном ОКБ-21 под руководством непосредственно Семена Алексеевича Лавочкина. Сам руководитель был против идеи использовать М-82, однако по инициативе его заместителя — С.М.Алексеева, проектирование ЛаГГ-3 с «бомбардировочным» мотором все-таки началось.

Для стыковки узкого фюзеляжа истребителя со звездообразным двигателем, по бортам были установлены накладки. Работы были проведены в короткий срок — во-первых шла война, во-вторых, завод №21 должен был в ближайшее время быть отдан под производство истребителя Як-7. 21 апреля 1942 г., за считанные дни до передачи завода, новый

истребитель ЛаГГ-5 вышел на государственные испытания о результатах которых было доложено лично Сталину. Обратная директива не заставила себя ждать — производство Як-7 отменить, завод вернуть ОКБ №21, а новый истребитель немедленно запускать в серию!
Приказом НКАП №683 от 8 сентября 1942 года ЛаГГ-5 был переименован в истребитель Ла-5.

Первые серии Ла-5 переделывались из недостроенных ЛаГГ-3 (их запаса хватило до появления модификации Ла-5Ф). В октябре 1942 года к производству Ла-5 присоединились заводы №99 в Улан-Удэ и №381 в Нижнем Тагиле. Принят на вооружение в августе 1942 года.

Производство Ла-5 продлилось до ноября 1944 года, когда его на конвейере полностью вытеснил Ла-7. Всего на трёх заводах изготовлено около 10000 самолётов Ла-5 всех модификаций.

Конструкция истребителя Ла-5

Истребитель Ла-5 построен по аэродинамической схеме свободнонесущего низкоплана. Конструкция смешанная, аналогична ЛаГГ-3. Отличие заключалось в боковых накладках в передней части фюзеляжа (к существующей обшивке приклеивался лёгкий каркас из сосновых реек, который обшивался фанерой).

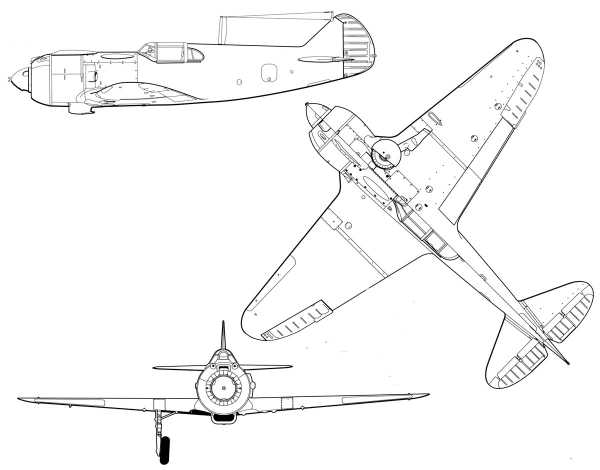

Чертеж истребителя Ла-5

Шасси трёхопорное с хвостовым убирающимся колесом. У более поздних самолётов для улучшения обзора был понижен гаргрот за кабиной и установлено дополнительное остекление задней части фонаря. На Ла-5ФН последних серий деревянные лонжероны крыла заменены металлическими. Силовая установка состояла из поршневого звездообразного двигателя воздушного охлаждения М-82 (позже М-82Ф, М-82ФН) с трёхлопастным воздушным винтом ВИШ-105В.

Модификации истребителя Ла-5

• Гу-82 — опытный истребитель, разработанный М.И.Гудковым (ОКБ №301). В августе 1941 года построен 1 самолёт.
• ЛаГГ-3 М-82 — прототип, разработанный ОКБ №21. Вооружение состояло из 2 синхронных пушек ШВАК и 2 синхронных пулемётов УБС. Первый полёт в марте 1942 года.
• Ла-5 (ЛаГГ-5, тип 37) — серийный истребитель. Выпускался с мая 1942 года.
• Ла-5 М-71Ф — опытный с двигателем М-71Ф. Изготовлен в апреле 1943 года. Первый полёт в конце апреля.
• Ла-5 эталон 1944 г. — прототип Ла-7. Изготовлен в январе 1944 года. Первый полёт 2 февраля 1944 года.
• Ла-5УТИ (УЛа-5) — учебно-тренировочный с двухместной кабиной, отсутствием правой пушки, бронестекла в фонаре, бронеспинки, радио- и кислородного оборудования. Выпускался в 1944 году.
• Ла-5Ф — модернизированный, с двигателем М-82Ф с увеличенным временем работы на взлётном режиме, отсутствием крыльевых топливных баков, более тонкой бронеспинкой. На самолётах поздних выпусков понижен гаргрот, вместо бронезаголовника установлено заднее бронестекло. Выпускался с декабря 1942 года.
• Ла-5ФН (тип 39) — модернизированный, с двигателем с непосредственным впрыском топлива М-82ФН, длинным всасывающим патрубком над капотом. Выпускался с марта 1943 года.
• Ла-5ФН — опытный с нагнетателями ТК. Изготовлено несколько самолётов.

Характеристики Ла-5
Страна:	СССР
Тип:	Истребитель
Год выпуска:	1942 г.
Экипаж:	1 человек
Двигатель:	М-82ФН, мощностью 1700 л.с.
Максимальная скорость:	648 км/ч
Практический потолок:	11200 м
Дальность полета:	775 км
Масса пустого:	2706 кг
Максимальная взлетная масса:	3168 кг (нормальная взлетная)
Размах крыльев:	9,8 м
Длина:	8,67 м
Высота:	3,06 м
Площадь крыла:	17,56 кв.м.
Вооружение:	2x 20-мм пушки ШВАК или СП-20.

Характеристики приведены для Ла-5ФН

Боевое применение истребителя Ла-5

В боевых условиях Ла-5 впервые применён летом 1942 года под Сталинрадом. Во время проведения войсковых испытаний лётчики 49 иап в 28 воздушных боях сбили 16 самолётов противника. С этого времени истребитель использовался на всех фронтах Великой Отечественной войны. В боях с немецкими Fw-190 истребитель Ла-5 показал явное преимущество (кстати, именно поэтому Fw-190 на Восточном фронте применялся не так активно, как Bf-109), а с Bf-109 имел примерно равные возможности.

В войсках самолет сразу же пришелся по нраву пилотам — из-за хорошего вооружения, высокой живучести и очень неплохих летных качеств, а техникам — за не капризный двигатель воздушного охлаждения и простоту обслуживания.

Именно на Ла-5 начинали боевую карьеру такие мастера воздушного боя, как И.Н.Кожедуб и К.А.Евстигнеев, а также легендарный  «герой нашего времени» Алексей Маресьев, потерявший в ходе крушения самолета обе ноги, но сумевший не смотря ни на что вернуться в боевую авиацию.

---

Источник: компиляция на основе открытых источников сети интернет.

armedman.ru

Ла-5 — истребитель — Советская авиация в ВОВ

Истребитель ОКБ Лавочкина © Михаил Быков Ла-5 из состава 302 иад (полк не известен), июль 1943 г. Истребитель Ла-5 появился при обстоятельствах не совсем обычных, если не сказать драматических, для конструкторского коллектива во главе с С.А. Лавочкиным. Истребитель ЛаГГ-З. за выпуск и совершенствование которого отвечало это конструкторское бюро, ввиду недостаточной эффективности снимали с производства. Да и само существование КБ теперь оказалось под вопросом. Конечно, конструкторы отлично понимали природу недостатков ЛаГГа и уже вели проектные работы по его коренной модификации. Наряду с необходимостью резкого улучшения летных данных, главным в этом деле была оперативность и требование преемственности конструкции ЛаГГ-З и новой его модификации. Только при выполнении этих условий можно было перевести завод на производство нового самолета прежде, чем на конвейере окажется (как и планировалось) истребитель Як. И с этой задачей КБ С.А Лавочкина справилось успешно. Проводя модификацию ЛаГГа конструкторы ориентировались на новый перспективный мотор воздушного охлаждения М-82 А.Д. Швецова. Благодаря существенно большей его мощности в сравнении с М-105П истребитель ЛаГГ-5 приобрел те качества, которых ему так недоставало: существенно возросла скорость и скороподъемность, улучшилась вертикальная маневренность. Новый самолет был создан весной 1942 г., 6 августа вышло Постановление ГКО, а через 2 дня приказ НКАП № 683, согласно которым новый истребитель стал именоваться Ла-5 — «Лавочкин-5» и после испытаний его, под маркой Ла-5, немедленно запустили в серию. Наряду с повышением надежности, важнейшим направлением совершенствования Ла-5 стало снижение веса. Замена электрозапуска мотора на воздушный дала экономию в 20 кг, улучшение качества склейки — еще 20, удаление груза в хвосте —15 кг, затем «подчистили» трубопроводы и проводку управления. В итоге взлетную массу удалось снизить с 3370 кг у опытной машины до 3200 кг в серии. Внедрялись прогрессивные техпроцессы, позволявшие увеличить темп выпуска Ла-5. Например, сначала капоты Ла-5 приходилось «выколачивать» вручную, но 1 июля 1942 г. были сданы первые штампы, обеспечившие ежесуточный выпуск деталей для 2 самолетов, а к концу месяца организовали новый участок с суточной производительностью 6 комплектов. То же происходило с литьем и горячей штамповкой. По всему планеру шла работа по замене дельта-древесины на обычную. В конечном итоге из «дельты» делали только силовые шпангоуты, лонжероны оперения и обшивку в особо нагруженных зонах. Без потери прочности удалось уменьшить вес самолета и его стоимость. Двигатель. Завод гарантировал наработку М-82А до ремонта 100 ч, но реально ресурс был меньше. Из-за ухудшения подгонки поршневых пар и колец в камерах сгорания нижних цилиндров скапливалось масло, мотор дымил и закапчивал весь фюзеляж. Но если не все скопившееся масло выбрасывалось через выхлопные патрубки, возникал жесткий удар на такте сжатия и, как следствие, обрыв шатуна или разрушение головки цилиндра. Применяемые на М-82 свечи ВГ-12 выдерживали по 5 ч, и в период интенсивных боев на один Ла-5 требовалось по 14 свечей в день. Проблема крылась в неудачной форме головок цилиндров: свечи постоянно находились в масле, от которого закапчивались, а на копоть оседал свинец из этилированного бензина. Первоначально Руководство по летной эксплуатации самолета Ла-5 М-82А разрешало держать взлетный режим (1700 л.с.) у земли в течение 5 минут. Опытный самолет на таком режиме разгонялся до 600 км/ч, а на номинале (1400 л.с.) только до 515 км/ч. Но если летчик увлекался и не выключал форсаж вовремя, новый мотор через 10 минут клинило, а сработанный не вытягивал и разрешенных 5 минут. Строевые летчики постоянно докладывали, что какой-либо Ла-5 их группы не вернулся из вылета по причине отказа мотора в бою. Проведенные в ЛИИ испытания подтвердили объективность претензий, и использовать форсаж в бою запретили. Без него скорость у земли упала до 505-510 км/ч, с 600 до 580 км/ч снизилась скорость на 2-й границе высотности, а время набора высоты 5000 м выросло с 5,2 мин у опытного самолета до 6,0. Первые Ла-5, как и ЛаГГ-3, не имели предкрылков и отличались тенденцией к сваливанию на крыло. Постановление ГКО № 1895сс от 7 июня 1942 г. обязывало внедрить механизацию передней кромки крыла на ЛаГГ-3 и Ла-5 с 1 июля, но к концу первой декады июля это удалось сделать только на 7 ЛаГГ-3 и 8 Ла-5. Лишь к августу все самолеты стали выпускать с предкрылками. Летом 1942 г. на Ла-5 провели работы по улучшению прилегания люков и створок шасси. Обеспечили синхронность выпуска правого и левого предкрылков, лучше их подогнали и облегчили. Предусмотрели выпуск щитков-закрылков на вираже, сократив его радиус и время выполнения. По результатам исследований ЦАГИ изменили конструкцию и установку трубки Пито. Доработали электросистему. 24 июля вышел приказ НКАП и ВВС №559а/с/032 об использовании на истребителях брони. Сначала на Ла-5 установили бронеспинку, а также ввели протектирование баков. Затем в соответствии с постановлением ГКО № 2359сс от 1 октября 1942 г. внедрили лобовое бронестекло. Кроме того, этим же документом определялось использование на истребителях «Ла» и «Як» красной подсветки сетки прицела, кнопочного электропневмоспуска пушек по типу Me-109 вместо тугих механических гашеток. Приказом по НКАП № 605с от 8 августа уже с 10 августа на каждый Ла-5 требовалось установить радиоприемник РСИ-4, а на каждый третий — и передатчик, а также радиополукомпас РПК-10. Хотя в установленные сроки (за 2 дня!) уложиться не удалось, все же дело сдвинулось, и советские истребители стали получать средства радионавигации и связи. К концу 1942 г. в Горьком стали выпускать Ла-5 с существенно доработанной носовой частью: наконец-то исчезла двойная обшивка, фюзеляж стал легче, снизилась трудоемкость. К тому времени на задней раме сдвижной части фонаря по рекомендации ЦАГИ поставили стекатель, сгладив ступеньку между кабиной и гаргротом. Изменили и кинематику хвостовой опоры, теперь ее колесо подтягивалось выше, а створки не выступали за обвод хвостовой части. В декабре 1942 г. начался выпуск Ла-5 на заводе № 31 в Тбилиси, где продолжалось производство и ЛаГГ-3. Уже к концу года этот завод построил 22 новых истребителя и еще 5 сдал в начале следующего. Однако план 1943 г. для этого предприятия предусматривал увеличение выпуска «ЛаГГов» в 1,5 раза при улучшении их ЛТХ. К тому же, Яковлев добивался перехода тбилисского завода на выпуск нового истребителя Як-3. В этой обстановке директору 31-го Пивоварову удалось настоять на снятии заказа на Ла-5 и продолжении выпуска «ЛаГГов», которые хотя и стали лучше, но все равно не могли тягаться с Bf 109G и FW 190A. Первые авиационные полки, имевшие на вооружении этот истребитель, появились на фронте уже осенью 1942 г. под Сталинградом. Ла-5 быстро завоевал признание. Летчикам нравились не только его высокие характеристики и мощное вооружение (две пушки ШВАК), но и мотор воздушного охлаждения, который имел большую живучесть, чем мотор жидкостного охлаждения, и одновременно являлся защитой от огня противника с передней полусферы. Выпуск первого серийного варианта Ла-5 с мотором М-82А прекратили летом 1943 г. Як-9 Як-9У Як-3 Ла-5 Ла-5ФН Ла-7 Год выпуска 1942 1944 1944 1942 1943 1944 Геометрия Длина самолета, м 8,48 8,5 8,5 8,67 8,67 8,67 Размах крыла, м 9,74 9,74 9,2 9,8 9,8 9,8 Площадь крыла, м² 17,15 17,15 14,85 17,5 17,5 17,56 Массы, кг Взлетный вес 2870 3204 2697 3360 3290 3310 Силовая установка Мотор М-105ПФ ВК-107А ВК-105ПФ2 М-82 М-82ФН АШ-82ФН Мощность, л.с. 1210 1650 1290 1700 1850 1850 Лётные данные Максимальная скорость, км/ч у земли 520 575 567 509/535* 551/583* 579/613* на высоте 599 672 646 580 634 661 м 4300 5000 4100 6250 6250 6000 Время набора высоты 5 км, мин 5,1 4,4-5,0 4,5 6,0/5,7* 5,3/4,7* 5,25/4,6* Время виража, сек 17-18 19 17 22 19-20 19 Практический потолок, м 11100 10650 10400 9500 10000 10450 Дальность полета**, км 660 675 550 660 590 570 Вооружение Число пушки 1 1 1 2 2 3 пулеметы 1 2 2 — — — * С использованием 10-минутного форсажа. ** На скорости, составляющей 90% от максимальной. Подробно Источники «История конструкций самолетов в СССР,1938-1950гг.» /В.Б. Шавров/ «Самолеты сталинских соколов» /К.Ю. Косминков, Д.В. Гринюк/ «Война в воздухе. Ла-5» /№ 69, 2000 г./ «Авиация и время/ Победитель» /№ 5, 2006 г., Сергей Мороз/

www.airpages.ru

Лавочкин Ла-5 — Global wiki. Wargaming.net

Прозвища в игре

Общие данные

892000  Цена

240 HP Прочность

3148 кг Масса

181.8 HP/сек Урон

Скоростные характеристики

1311.9 Скорость

590 км/чМакс. скорость у земли

590 км/чМакс. скорость на высоте

1200 мОптимальная высота

650 км/чСкорость пикирования

104.3 м/сСкороподъёмность

120 км/чСкорость сваливания

313.5 км/чОптимальная скорость

Маневренность

84 Управляемость

9.6 сСреднее время виража

170 °/сСкорость крена

1347.8 Манёвренность

VI

Дальнейшее развитие самолёта ЛаГГ-3 с двигателем воздушного охлаждения и улучшениями аэродинамики в процессе модернизации.

Модули

• Таблица
• Дерево

Уровень	Двигатель	Мощность двигателя, л.с. / Тяга	Тип	Масса, кг	Стоимость,
VI	M-82A	1330	воздушного охлаждения	868	40000
VII	M-82ФН	1850	воздушного охлаждения	898	86200
VII	M-82Ф	1700	воздушного охлаждения	878	54800

Уровень	Конструкция	Живучесть	Масса, кг	Стоимость,
V	Ла-5	240	2100	44000
VI	NAME_MODULE_LA-5-44_SPEC_TOP_LA-5_1	280	2150	65000
VI	Ла-5Ф	260	2125	57000

Уровень	Пулемёт	Калибр	Начальная скорость снаряда, м/с	Урон	Скорострельность, выстр/мин	Масса, кг	Стоимость,
V	20-мм ШВАК (1941) (С)	20	1440	80	400	90	32890
VII	WEAPON_NAME_G20MM-B-20-S_SPEC_TOP_LA-5_1	20	1520	95	420	90	40300

Премиумный самолет

Подарочный самолет

Совместимое оборудование

Совместимое снаряжение

Ла-5 в игре

Исследование и прокачка

Исследуется на ЛаГГ-3 через двигатель M-105ПФ за 23500 опыта.

Рекомендуемая последовательность исследования модулей, и их установка:

В наследство от исследования самолета ЛаГГ-3 пятерке не досталось ничего. По этому все модули придется качать с нуля. Сначала есть смысл открыть конструкцию Ла-5ФН, что бы получить возможность исследовать и установить пушки 20-мм Б-20 (С). С установкой новой конструкции увеличится количество очков прочности и немного возрастет оптимальная скорость и скорость пикирования, но после установки пушек Б-20 (С) радикально возрастает огневая мощь! Потом открываем конструкцию Ла-5(1944) это даст предельные очки прочности и немного улучшит общие характеристики. Последним открываем топовый мотор М-82ФН. Он даст предельную мощность и максимальную скорость.

Боевая эффективность

У нас нет характеристик, которые значительно уступали бы самолетам своего уровня,- если не считать оптимальной высоты. В остальном же у нас нет явных недостатков. Именно этим Ла-5 и ценен. Отсутствием явных недостатков. При правильном использовании всех достоинств, данный самолет может противостоять любому противнику 6 уровня, не считая случаев, когда вы остались 1 на 1 с высотным самолетом и преимущество по наземным целям не на вашей стороне. В случае если враг высотник, необходимо уклоняться от попытки нас бум-зумить и либо стараться увлечь его маневренным боем на горизонтали (многие не могут устоять против соблазна добрать подранка в образе Ла-5, а потому начинают играть в вираж), либо стараться нанести максимальные повреждения, пока противник вновь уходит вверх. (В патче 1.5 улучшенная динамика позволяет затягивать высотные самолеты на удобные для Ла-5 эшелоны боя, а потом просто не давать им уйти отрывом вверх). Если враг Spitfire V — опять же маневрируем, стараясь склонить соперника именно к горизонтальным виражам, хотя и на петлях Ла-5 (на мой взгляд) не отстает. Если враг A6M5 Zero — пользуемся преимуществом в динамике, скорости и скорости крена. От японца практически всегда можно легко оторваться по прямой или уйти на высоту. Если наш противник Як-1М — это сложно, перекрутить его не получится никак. Единственный шанс — попробовать затащить его вверх, где у Яка маневренность упадет, но особо на это рассчитывать не стоит. Если Як у вас на шести, скорее всего вам не уцелеть. Так что игнорировать соотечественника из соседней ветки не стоит. В случае если преимущество не в пользу нашей команды, Ла-5 способен уничтожать не бронированные наземные цели, но при этом самолет очень чувствителен к огню ПВО. Атакуйте наземные цели только в крайнем случае, и если нет другого выхода. Старайтесь выбирать цели вне зоны действия ПВО. Не атакуйте бронированные цели.

Достоинства:

• отличная максимальная скорость у земли;
• неплохой показатель оптимальной высоты;
• один из лучших показателей скороподъёмности;
• отличная маневренность;
• малое среднее время виража и отличная скорость крена;
• хорошая управляемость — самолет очень приятный в использовании;
• хорошая точность орудий, полностью пушечное вооружение.

Недостатки:

• посредственная прочность;

• средняя огневая мощь;

• средние показатели скорости, малая скорость пикирования.


Оборудование, боекомплект и снаряжение

Оборудование

• Улучшенный рефлекторный прицел l — добавит самолёту +10% к точности стрельбы.
• Улучшенная обшивка ll — добавляет -20% к вероятности получения критического повреждения крыльев и хвоста, так же добавит +5% к прочности самолёта.
• Облегчённая конструкция ll — повышает манёвренность самолёта по всем осям на 3%.

Ленты боеприпасов

• Универсальная лента — лента позволяющая вести эффективную стрельбу и имеющая небольшую вероятность нанесения критических повреждений или поджога.

Снаряжение

• Стандартный набор снаряжения Пневматический перезапуск, Ручные огнетушители и Триммирование рулей.

Экипаж

Прокачка умений пилота:

«Зоркий» увеличивает дальность обнаружения в секторе пилота увеличена на 20%.

«Меткий стрелок I» уменьшает разброс при стрельбе курсовым вооружением на 5%.

«Меткий стрелок II» Складывается с действием «Меткий стрелок I». Разброс при стрельбе курсовым вооружением уменьшен ещё на 5%. Точность стрельбы по активно маневрирующим воздушным целям улучшена на 10%

«Пилотажник» повышает манёвренность по всем осям на 2%.

«Жажда крови» после уничтожения самолёта противника сбрасывается 25% перегрева орудий и на 10% увеличивается точность стрельбы. Складывается с действием умения «Меткий стрелок II». Действует в течение 10 секунд

Оценка самолёта

Оценка Ла-5



• Ас — хорошая точность орудий, полностью пушечное вооружение.

Галерея скриншотов

Историческая справка

Предшественником Ла-5 в авиационных войсках СССР был ЛаГГ-3 – самолет конструкции Лавочкина, Гудкова и Горбунова. Летчики прозвали его «Летающим Гарантированным Гробом», что не слишком соответствовало истине – на самом деле истребитель был весьма живучим и неплохо летал. Другой вопрос, что он требовал от пилота высокого уровня навыков. В руках опытных летчиков машина была «гробом» скорее для гитлеровцев. Но поскольку опытных выбили в начале войны, то за штурвалом ЛаГГ-3 по большей части сидели вчерашние выпускники летных школ, которые еще не успели получить боевой опыт и совершали много ошибок. А мы знаем, что наказанием за ошибки в реальной схватке были не порицание строгого инструктора, а вражеские пули, снаряды и, с высочайшей вероятностью, гибель.

Вне зависимости от своих реальных боевых и летных качеств, к началу 1942 года ЛаГГ-3 устарел. Особенно хорошо это стало заметно с появлением на фронте в массовых количествах немецкого истребителя Messershmitt Bf-109F, а затем Messershmitt Bf-109G, обладавшими неоспоримыми преимуществами в скорости (620-630 км/ч против 570-580 км/ч у основных советских истребителей). Работы по новому самолету пришлось ускорять.

Работы над модернизированным самолетом были поручены конструкторским бюро Лавочкина и Яковлева.

Изначально планировалось просто модернизировать ЛаГГ-3 путем установки на него более мощного двигателя. Наиболее перспективной выглядела замена существующего М-105М на М-107. Это требовало минимальных переделок в конструкции и должно было повысить скорость самолета до требуемых командованием 600 км/ч.

Маленькое замечание по поводу одной из причин, почему глубокая переработка самолета была не слишком желательна. Дело в том, что в СССР тогда широко использовалась смешанная конструкция самолетов, в которой применялись как металлические, так и деревянные детали. Причина тому была сугубо экономической: промышленность СССР просто не могла обеспечить авиацию необходимым количеством дюраля. Дерево как материал было достаточно «трудным». Оно требовало высокой квалификации работников и скрупулезного выполнения требований по технологии. То есть чем меньше переделок будет в новом самолете, тем лучше для технологического процесса.

Итак, двигатель М-107 должен был стать главной модернизацией нового самолета. Он имел те же габариты, что и М-105М, и был далеким потомком французского мотора «Испано-Сюиза», купленного по лицензии. Взлетная мощность М-107 равнялась 1400 л.с., а на высоте – до 1300 л.с. По сравнению с 1050 «лошадьми» М-105М это был существенный выигрыш.

Альтернативное мнение относительно мотора было высказано Гудковым, который предлагал вместо М-107 использовать в новом самолете двигатель М-82 конструкции Швецова и даже разработал собственный проект истребителя с этим двигателем – Гу-82. Но этот самолет путевки в жизнь не получил.

Лавочкин скептически отнесся к установке М-82 на свой самолет. Напомним, что за основу нового истребителя был принят ЛаГГ-3. Новый двигатель был тяжелее на 250 килограммов, и это могло негативно повлиять на центровку самолета. Кроме того, он был больше по размерам и имел звездообразную форму. В эллиптический фюзеляж Лагг-3 он не вписывался. Тем не менее, заместитель Лавочкина, Алексеев, сумел доказать конструктору, что попытку сделать надо. Лавочкин, скрепя сердце, выделил трех человек для работ по этому направлению.

Эксперименты с первым опытным образцом М-107, полученным в начале 1942 года, показали, что двигатель все еще недоработан и имеет слишком много огрехов. Тем не менее, Лавочкин решил продолжать попытки и договорился с разработчиком двигателя, Климовым, что тот разделит следующие два экземпляра своего детища между ним и Яковлевым. Однако оба двигателя забрал себе Яковлев. Обиженный Лавочкин собрался лететь в Москву, чтобы попытаться отстоять свои права. Алексеев подошел к нему и попросил разрешения связаться со Швецовым, чтобы тот прислал макет своего двигателя. Разрешение было получено, и телеграмма отправилась к создателю М-82. А Швецов вместо того, чтобы ограничиться макетом, выслал еще и готовый двигатель вместе с двумя специалистами.

Когда М-82 установили на самолет, оказалось, что опасения относительно проблем с центровкой были напрасными. Центр тяжести мотора оказался ближе к центру тяжести самолета, чем у М-105М. Это компенсировало лишние 250 килограммов массы и практически не отразилось на центровке. А вот с габаритами мотора надо было что-то делать. Самолет напоминал головастика, и говорить о каких-то аэродинамических характеристиках не приходилось. А нового фюзеляжа не было. Решение нашли быстро – приложили к корпусу рейки, прикинули, и выяснили, что если наложить на фюзеляж фальшборта, то получалось переделать эллиптический фюзеляж в круглый. И здесь деревянный корпус был скорее плюсом, так как позволял легко выполнить эту переделку.

Но проблема с несоответствием формы двигателя и фюзеляжа была не самой страшной. Требовалось устранить куда более серьезную неприятность – перегрев мотора. На звездообразные двигатели ставилась специальная юбка, но она требовала радикальных переделок в конструкции фюзеляжа ЛаГГ-3, а такой возможности у конструкторов не было. Тогда по бокам самолета сделали совки для выхода охлаждающего воздуха. А инженеру Валединскому удалось путем переделок дефлекторов у каждого цилиндра двигателя добиться равномерной температуры во всех цилиндрах.

Узнав о результатах работ, Лавочкин наконец-то дал добро на использование М-82. Но в это время у Лавочкина начались проблемы – его лишили бензинового довольствия, запретили пользоваться заводским аэродромом, а в конечном счете и вовсе передали завод Яковлеву. А КБ Лавочкина должно было перебазироваться в Тбилиси.

Несмотря ни на что, ЛаГГ-3М-82 удалось довести до стадии испытательных полетов. И выяснилось, что масло в моторе нагревается так, что самолет может находиться в воздухе буквально несколько минут. Радиатор от М-105 с охлаждением не справлялся. Новый было взять неоткуда. Пока Лавочкин рассматривал варианты с полуторным радиатором, снова проявили инициативу работники, обнаружившие в углу цеха ящик с новеньким радиатором от М-107. Видимо, он предназначался для Яковлева. Лавочкин категорически запретил присваивать чужой агрегат, но работники помимо его воли все-таки забрали и установили радиатор на опытный образец. Результаты полетов показали, что проблема перегрева решена.

Был еще один случай, когда сотрудники Лавочкина шли наперекор его воле и указаниям. Конструктор категорически запретил испытания самолета на штопор, потому что не проводилась продувка истребителя в аэродинамической трубе и не было предусмотрено никаких антиштопорных устройств. Такое испытание грозило пилоту смертью. Тем не менее, помощники Лавочкина договорились с летчиками-испытателями и ранним утром 6 мая самолет подняли в воздух. Лавочкин был вынужден наблюдать, как самолет, вопреки всем его указаниям, сваливается в штопор. К счастью, испытания показали, что новый истребитель отлично выходит из штопора.

После отчета об испытаниях 20 мая 1942 года было принято решение о начале серийного производства нового истребителя под обозначением ЛаГГ-5. Местом производства определили завод №21 в Горьком.

Первые серийные машины не достигали заявленной скорости в 600 км/ч. Научная группа под руководством Владимира Исааковича Поликовского выяснила, что причина потери скорости – плохая герметизация капота. После устранения этой проблемы недостаток скорости был устранен.

Свое окончательное имя – Ла-5, самолет получил 8 сентября 1942 года приказом НКАП № 683.

Вопреки распространенному мнению, что Ла-5 по сути представлял собой всего лишь ЛаГГ-3 с другим двигателем, конструктивно он очень сильно отличался от своего предшественника. Были заменены на новые орудийный лафет, топливная и масляная система, выхлопные коллекторы, система управления самолетом и приборная панель. Изменилась конструкция фюзеляжа и центропланов. Самолет был короче, чем Лагг-3 (8,67 м против 8,81). Увеличился взлетный вес с 3160 до 3380 кг. Кстати, новый фюзеляж самолет получил только после того, как были выпущены первые 200 машин с накладными фальшбортами.

В дальнейшем самолет не раз модернизировался. К концу 1942 года его массу удалось снизить до 3200 кг за счет трехбаковой топливной системы и отказа от резиновых протекторов бензобака, показавших свою неэффективность против снарядов авиационных пушек. Толщину бронеспинки сиденья тоже уменьшили с 10 до 8,5 мм.

В декабре 1942 года КБ Швецова разработало и представило более совершенный двигатель М-82Ф. Установка его на самолет позволила увеличить скорость и скороподъемность истребителя. В конструкции двигателя была решена проблема перегрева головки цилиндров и увеличена мощность. Модификация самолета с этим двигателем называлась Ла-5Ф.

С августа 1942 года все новые машины стали комплектовать радиоприемниками, а каждый третий самолет – радиопередатчиками РСИ-4. На некоторые машины ставили радиополукомпасы РПК-10, улучшавшие ориентацию летчиков при плохой погоде, но для установки на все машины их не хватало.

В феврале 1943 года появилась еще одна модификация самолета – Ла-5ФН. Этот самолет за счет форсированного двигателя продемонстрировал превосходство над немецким Bf-109 в маневренности и на вертикалях. Анализ боев с участием этого истребителя повлиял на всю тактику действий советской истребительной авиации. Кроме того, в Ла-5ФН улучшили круговой обзор летчика, изменив форму фонаря и убрав гаргрот.

Планировалось дальнейшее развитие Ла-5 с установкой двигателя М-71Ф. Этот мотор должен был позволить разогнать машину до 720 км/ч. Но от выпуска данной модификации отказались, так как опытный двигатель М-71 показал себя слишком ненадежным.

Ла-5 сражались с конца 1942 по лето 1943 года.

После этого их начали заменять более совершенными Ла-5Ф, Ла-5ФН и, в дальнейшем, истребителем Ла-7. Хотя отдельные экземпляры Ла-5 воевали вплоть до 1944 года.

Самолет сражался в небе над Сталинградом, где стал настоящей неожиданностью для гитлеровских летчиков. Они прозвали его «Neue Ratte» (новая крыса) из-за некоторого сходства очертаний с И-16, который еще во времена боев в Испании прозвали «крысой».

По-настоящему массово Ла-5 применялся в битве на Курской дуге, где продемонстрировал превосходство над новым истребителем Люфтваффе FW-190. Немцы сделали выводы, и на Восточном фронте вплоть до 1945 года основным истребителем оставался Bf-109.

На данном самолете сражались многие славные летчики. Именно на нем начал воевать знаменитый советский ас Иван Кожедуб. На Ла-5 сражался Алексей Маресьев – человек-легенда, лишившийся обеих ног, но вернувшийся в истребительную авиацию на протезах.

Кроме СССР, Ла-5 состоял на вооружении Чехословакии и Польши, где находился в строю до 1947 и 1949 года соответственно.

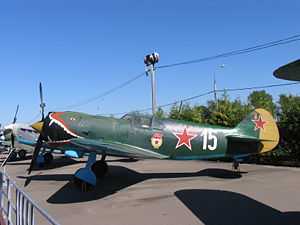

Фотографии самолёта

• Ла-5 ранних серий

• Облегченный Ла-5

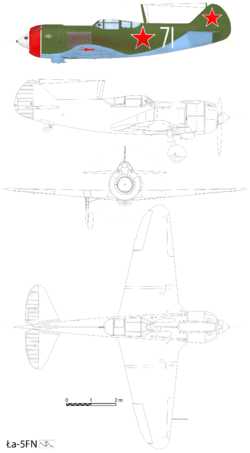

Схемы и чертежи самолёта

Ссылки

Ресурсы World of Warplanes

В сети Интернет

wiki.wargaming.net

5 | Красные соколы нашей Родины

В конце 1941 г. в ОКБ С.А. Лавочкина проводились работы по модернизации истребителя ЛаГГ-3, уже не отвечавшего требованиям современного воздушного боя. Еще летом 1941 г. в конструкторское бюро были переданы чертежи винтомоторной группы М-82 с установкой синхронных 20-мм пушек ШВАК, разработанные Н.Н. Поликарповым для истребителя И-185. Использование надежного серийного двигателя мощностью 1700 л.с. должно было значительно улучшить летные качества самолета. Однако «большой лоб» звездообразного мотора М-82 не вписывался в фюзеляж, разработанный под «тонкий» рядный М-105. Конструкторам удалось в короткий срок найти решение проблемы и установить тяжелый двухрядный звездообразный двигатель без значительных изменений конструкции. избежать срыва серийного производства и снижения выпуска истребителей для фронта. За основу был принят планер самолета ЛаГГ-3 без изменения его конструкции, геометрии и размеров, с использованием большинства серийных узлов и агрегатов.

Следует отметить, что попытки запустить в серию самолеты с мотором М-82 предпринимались конструкторскими бюро А.И. Микояна, С.В. Ильюшина, В.М. Петлякова и А.С. Яковлева. Но только на истребителе ОКБ С.А. Лавочкина этот двигатель гармонично вписался в конструкцию самолета.

Установка нового мощного двигателя позволила значительно улучшить маневренные характеристики, увеличить скороподъемность и максимальную скорость, особенно на вертикалях.

Весной 1942 г. были успешно проведены всесторонние государственные испытания машины. В конце апреля 1942 г. Государственным Комитетом Обороны было принято решение начать серийное производство нового истребителя, получившего обозначение Ла-5.

Конструкция всех модификаций Ла-5 была цельнодоревянной и почти не содержала дефицитных материалов. Двигатель воздушного охлаждения обладал высокой надежностью и живучестью — он сохранял работоспособность при простреле или осколочных повреждениях даже нескольких из 14 цилиндров. Приборное оборудование позволяло пилотировать истребитель ночью и в сложных метеоусловиях.

В ходе серийного производства самолет постоянно совершенствовался: последовательно устанавливались двигатели М-82Ф и М-82ФН, улучшались аэродинамические свойства машины и защита пилота, снижался полетный вес. Особо следует отметить изменение формы фонаря кабины и понижение гаргрота (по типу самолета Як-9), улучшивших обзорность, а также замену деревянного лонжерона крыла на металлический.

Всего было выпущено 10 000 Ла-5 всех модификаций.

Самолет понравился фронтовым летчикам своей простотой, надежностью и неприхотливостью. Они единодушно отмечали высокие летно-технические качества машины. Ла-5 был одним из самых легко-управляемых истребителей, обладал исключительно высокими маневренными качествами, отлично держался в глубоком вираже, имел неплохую скорость. Этот самолет, вооруженный двумя синхронными 20-мм пушками ШВАК, позволил нашим пилотам впервые с начала войны на равных вести борьбу с любым немецким истребителем, изменив тактику воздушного боя с оборонительной на активную наступательную.

До 5000 м, то есть практически на всех основных высотах воздушных боев, вариант Ла-5ФН обладал преимуществом над основным немецким истребителем Мессершмитт Bf 109G в маневре на вертикалях, а при маневрировании по горизонтали заходил ему в хвост на дистанцию прицельного огня на 3— 4 вираже. Превосходство над Фокке-Вульф FW 190А в скорости и во всех видах маневра было еще более явным. В специальной инструкции для германских авиачастей отмечалось, что самолет Ла-5 является очень опасным противником, а летчикам рекомендовалось быть предельно внимательными, ведя с ним воздушный бой.

Самолет заслужил высокую оценку не только советских и немецких летчиков, но и английских авиаспециалистов. Они назвали Ла-5ФН лучшим фронтовым истребителем второй мировой войны, не имевшим себе равных на Восточном фронте.

Технические данные Ла-5ФН

• Экипаж: 1 чел.
• Максимальная взлетная масса: 3290 кг
• Размеры: длина х размах крыла: 8,67 х 9,8 м
• Силовая установка: колич. двиг. х мощность: 1 (М-82ФН) х 1850 л.с.
• Максимальная скорость полета на высоте 6250 м.: 634 км/ч
• Скороподъемность (средняя): 16,6 м/с
• Практический потолок: 10 750 м
• Дальность полета: 930 км
• Вооружение: 2 х 20-мм пушки ШВАК
• Максимальная бомбовая нагрузка: 100 кг бомб

 Особенности конструкции Ла-5ФН

• Новый фонарь позволил принципиально улучшить обзорность.
• Бронезащита пилота включала в себя: лобовое 55-мм и заднее 66-мм бронестекла и стальную бронеспинку сиденья толщиной 8,5 мм.
• Сдвижная часть фонаря была легкосбрасываемой в аварийных ситуациях;
• Убирающееся в полете и самоориентирующееся при рулежке хвостовое колесо;
• Лючок для обслуживания радиопередатчика;
• Двухлонжеронное крыло с фанерной обшивкой было оборудовано автоматическими дюралюминиевыми предкрылками и отклоняющимися на 60′ посадочными щитками;
• Фюзеляж и киль выклеивались из березового шпона в несколько слоев и оклеивались полотном;
• Двухрядный звездообразный двигатель воздушного охлаждения М-82ФН устанавливался на сварную, из стальных труб, мотораму и был капотирован легкосъемными дюралюминиевыми панелями, обеспечивавшими удобный доступ к мотору для обслуживания и ремонта;
• Винт изменяемого в полете шага;

Модификации Ла-5

Ла-5. На планер самолета ЛаГГ-3 цельнодеревянной конструкции установлен двигатель М-82 (мощностью 1700 л.с). Для сопряжения капота с фюзеляжем добавлялась вторая обшивка из дюралюминиевых панелей. Машины первых серий имели круглый козырек кабины и выпуклые створки хвостового колеса, как у ЛаГГ-3. Самолеты оборудовались воздухозаборником, расположенном в переднем кольце капота, небольшим обтекателем на капоте и створками с выштамповками под выхлопные коллекторы. Взлетная масса — до 3360 кг. Скорость на высоте 6300 м — 556 км/ч. Выпускался серийно с апреля 1942 г.

Ла-5Ф. Осенью 1942 г. был разработан новый вариант истребителя с форсированным двигателем М-82Ф. Носовая часть фюзеляжа была доработана в соответствии с габаритами нового двигателя. Ла-5Ф стали оборудоваться новым козырьком с плоским лобовым стеклом и улучшенной сдвижной частью фонаря. Хвостовое колесо глубже убиралось в фюзеляж Створки колеса имели новую форму и продолжали линию фюзеляжа. Скорость на высоте 6300 м — 600 км/ч. Самолет Ла-5Ф выпускался серийно с начала 1943 г.

Был построен один Ла-5Ф с облегченным вооружением: одна 20-мм пушка ШВАК и один 12,7-мм пулемет УБС.

Ла-5Ф «облегченный». В начале 1943 г. был разработан новый фонарь кабины с улучшенным обзором, имевший переднее и заднее бронестекла, выпуклую сдвижную часть и остекленную заднюю, плавно переходящую в пониженный гаргрот. Самолет имел уменьшенный запас горючего, так как два бензобака из пяти были сняты. Строился серийно.

Ла-5 с двигателем М-71. Опытный экземпляр самолета оснащался двигателем М-71 мощностью 2000 л.с. Взлетный вес — 3526 кг, скорость на высоте 5500 м — 685 км/ч. Из-за недоведенности мотора испытания окончены не были.

Ла-5ФН. Эта модификация самолета оснащалась двигателем М-82ФН, с непосредственным впрыскиванием топлива в цилиндры. Взлетная мощность мотора увеличилась более чем на 100 л.с. Выхлопные коллекторы были заменены индивидуальными патрубками (по 7 на каждой стороне). На верхней части капота разместили туннельный воздухозаборник Фюзеляж имел пониженный гаргрот. Была улучшена общая аэродинамика самолета, внутренняя герметизация фюзеляжа, теплоизоляция кабины со стороны двигателя. Первый полет состоялся в марте 1943 г. С 1944 г. борта фюзеляжа у кабины были дополнительно обшиты тонкими дюралюминиевыми листами. Деревянный лонжерон крыла заменен на металлический, что позволило облегчить шасси. Взлетный вес снижен до 3290 кг. Максимальная скорость возросла в среднем на 30 км/ч. Строился большими сериями с лета 1943 г.

Ла-5ФН с ТК — вариант Ла-5ФН с турбокомпрессорами. В порядке эксперимента несколько серийных Ла-5ФН переоборудовали нагнетателями конструкции Трескина. Самолет был признан неперспективным.

Ла-5УТИ — двухместный учебно-тренировочный вариант с мотором М-82Ф, оборудованный второй кабиной, с двойным управлением. Испытан в сентябре 1943 г. По основным характеристикам близок к серийному Ла-5Ф. Общая компоновка осталась неизменной. Но в отличие от Ла-5Ф правая пушка ШВАК, бронестекла фонаря, бронеспинка кресла, кислородное и радиооборудование не устанавливались. Серийное производство начато в конце 1943 г. С 1944 г. также выпускался Ла-5УТИ с двигателем М-82ФН.

Боевое использование Ла-5

Впервые Ла-5 были применены в сентябре 1942 г. под Сталинградом, находясь на вооружении нескольких авиаполков. Модифицированные Ла-5Ф начали поступать во фронтовые части в начале 1943 г. А уже в июле первые полки, вооруженные новыми Ла-5ФН, приняли участие в воздушных битвах на Орловско-Курской дуге.

В самом начале появления Ла-5Ф и Ла-5ФН на фронтах нередко происходили нештатные ситуации: встречи со своими же самолетами, экипажи которых еще не были знакомы с внешним видом и силуэтами нового советского истребителя, иногда заканчивались трагично, поскольку в определенных ракурсах самолет был очень похож на немецкий истребитель FW190.

Самолеты Ла-5 активно участвовали в боевых действиях. Так, 14 сентября 1943 г. звено Ла-5, находясь в патрулировании в районе Нежина, атаковало четверку истребителей FW 190, которые штурмовали позиции наших войск Один немецкий самолет был сбит, остальные ушли без боя. Продолжив патрулирование, звено встретило 12 бомбардировщиков Ju 87, идущих к линии фронта. Строй противника удалось нарушить, но выходившая из атаки ведущая пара Ла-5 была атакована группой прикрытия FW 190. Один из немецких истребителей был сбит командиром прикрывающей пары, второй вышел из боя. После набора высоты звено Ла-5 встретило новую группу бомбардировщиков. Одновременной атакой обеих пар Ла-5 три Юнкерса Ju-87 были сбиты в момент пикирования на наши позиции. Было проведено еще три боя и уничтожен один FW 190. В результате одного вылета состоялось около десяти боев и было сбито 6 самолетов противника.

24 сентября 1943 г. в районе Киева пара Ла-5 атаковала 6 бомбардировщиков Хейнкель Не-111 и сбила один самолет. При выходе из пикирования оба истребителя Ла-5 были атакованы четверкой FW190. Переведя бой на вертикали, советские летчики перешли в атаку. В бою был сбит один Фокке-Вульф FW 190.

В обоих случаях бои происходили при значительном численном превосходстве противника. Несмотря на это, немецкие летчики, потеряв в атаке 1—2 машины, выходили из боя. Успех советских пилотов был обусловлен слетанностью группы и умением использовать высокие маневренные качества своих машин.

Уникальный по результативности воздушный бой провел старший лейтенант Александр Горовец. Во время Курской битвы 6 июля 1943 г в одном бою на Ла-5 он уничтожил 9 пикирующих бомбардировщиков Ju 87, и сам был сбит подоспевшими истребителями противника. Посмертно ему присвоили звание Героя Советского Союза.

На самолетах Ла-5Ф — Ла-5ФН воевали такие советские летчики, как К.А Евстигнеев, В.И. Попков, А.В. Алелюхин, В.Д Лавриненков, Амет-Хан Султан, П.Я. Головачев и другие. На истребителе Ла-5 начал свой боевой путь трижды Герой Советского Союза Иван Никитович Кожедуб. На самолетах Ла-5, Ла-5ФН и Ла-7 он участвовал в 120 воздушных боях, во время которых сбил 62 самолета противника.

Выпуск самолётов Ла-5 (1942 — 1944 гг.)^[]

Завод	1942	1943	1944	Всего
№21	1107	4619	3503	9229
№31	22	5		27
№99		184	102	286
№381		239	221	460
ВСЕГО	1129	5047	3826	10002

ПРИМЕЧАНИЯ

www.airaces.ru

Ла-5Ф

Истребитель ОКБ Лавочкина Ла-5Ф 303-й ИАД 1-й ВА, 1944 г. Обзор назад у истребителей предвоенного поколения закрывал высокий гаргрот: с ним аэродинамическое сопротивление было меньше. Летом 1942 г. появились первые «Яки» с пониженным гаргротом и с круговым обзором из кабины, а осенью подобную доработку внедрил и Лавочкин, переделав один серийный Ла-5. Его облегчили на 120 кг, сняв часть оборудования, баки в консолях крыла (баки в центроплане сделали на 350 кг бензина) и заменив одну пушку на пулемет БС. Со следующей машины предполагали «снять» уже 315 кг и довести ее вес до 3 т за счет частичной замены дерева металлом, в т.ч. сделать новые лонжероны крыла из стали ЗОХГСА. 15 ноября вышло постановление ГКО по дальнейшему улучшению летных данных Ла-5 и ликвидации брака. В ответ завод № 21 на трех машинах выполнил различные комплексы доработок. Общим в них были установка мотора М-82 с увеличенным с 950 до 1140 мм рт. ст. наддувом у земли и улучшенная внешняя отделка. Скорость у земли такого Ла-5 №8-53 достигла 519 км/ч на номинале, на форсаже — 550 км/ч (на 2700 м — 569 км/ч). Самолет сер. № 8-71 дополнительно получил новые тоннель маслорадиатора и патрубок ПЦН. Скорость на I границе высотности 3200 м выросла до 576 км/ч, но у земли на форсаже была на 3 км/ч меньше, чем у машины № 8-53. Самолет № 8-50 вдобавок имел внешний и внутренний капоты с улучшенной герметизацией, новые выходы охлаждающего воздуха и выхлопные патрубки. На высоте 600 м на форсаже скорость была 565 км/ч, без него — 530 км/ч, а на I границе высотности 3250 м — 590 км/ч. С 1 декабря 1942 г. на серийных Ла-5 внедрили герметизацию капотов, улучшили качество поверхностей и стыков, доработали предкрылки, повысив их прочность и сделав выпуск более плавным. К тому времени уже существовал модифицированный двигатель М-82Ф, в котором были улучшены система управления форсажем, маслосистема и установлена новая муфта ПЦН. Мощность этого варианта на высоте 600 м увеличили на 300 л.с. По сравнению с М-82А первая граница высотности была снижена с 1580 до 800 м, зато мощность на этой высоте выросла с 1540 до 1760 л.с. (по этой «боевой» мощности М-82Ф превосходил даже М-82ФН). Вторая граница высотности у М-82А и Ф была одинаковой — на 5410 м удавалось развить 1330 л.с. Масса М-82Ф выросла лишь на 20 кг. Использовать этот мотор на Ла-5 предписывал приказ НКАП № 744 от 4 октября. По обозначению двигателя новая модификация истребителя получила индекс Ла-5Ф (внутризаводской шифр — «тип 38Ф»). На этой машине, кроме обновленной ВМГ, внедрили фюзеляж с пониженным гаргротом, а крыло, оперение, шасси, вооружение и системы оставили прежними. При подготовке к запуску в серийное производство этой версии пересчитали прочность самолета, новую конструкцию проверили в статзале СибНИА и одобрили. Опытных образцов не строили, выполнив весь цикл заводских, Государственных и войсковых испытаний, а также доводку самолета в короткие сроки на головной серии. За счет облегчения конструкции и снятия части оборудования взлетный вес «эталона» Ла-5Ф по сравнению с Ла-5 М-82А удалось снизить на 160 кг. Скорость у земли выросла на 50 км/ч, а на второй границе высотности — на 20 км/ч. Время набора 5000 м сократилось на 30 с, а установившийся вираж на высоте 1000 м получался быстрее на 2-3 с. Первоначально время использования форсажа было ограничено, но с 1 апреля 1943 г. ограничение сняли приказом НКАП №183. Однако проведенные в августе 1943 г. в НИИ ВВС контрольные испытания серийного Ла-5Ф № 37-18 показали снижение скорости у земли на 10 км/ч, на границе высотности на 5 км/ч и увеличение времени набора высоты 5 км на 30-40 с по сравнению с машинами головной серии. Уменьшение высотности произошло из-за неправильной регулировки проводки управления мотором, что было поправимо. Хуже оказалось превышение нормы температуры головок цилиндров. От самолетостроителей требовалось не только создание новых модификаций Ла-5, но и улучшение качества серийной продукции. В войсках жаловались, что дальность Ла-5Ф меньше гарантированной из-за неустойчивой работы карбюратора АК-82БП, допускавшего переобогащение смеси на режиме «скоростной дальности». Контрольные испытания на дальность на наивыгоднейшем режиме на высоте 500-1000 м, проведенные на Ла-5 М-82А № 37210444 выпуска октября 1942 г., дали 970 км, самолета № 37212124, построенного в июле 1943 г., — 820, а Ла-5Ф №37212501Ф, сданного в июне, — 580 км при одинаковой заправке в 340 л. После этого на основании приказа НКАП № 602с от 29 октября 1943 г. разработали и внедрили в серию на Ла-5 улучшенный карбюратор. Постановление ГКО № 2378сс от 7 октября 1942 г. и приказ НКАП № 763сс от 10 октября определяли выпуск Ла-5 на заводе № 381, который был эвакуирован из Ленинграда на Урал, в Нижний Тагил. При этом с предприятия даже сняли заказ на Ил-2, такое значение теперь придавалось новому истребителю. Под Ла-5 заводу передали площади 445-го (планерного) завода в Алапаевске и дополнительно направили 4000 рабочих и ИТР. Но из-за начавшейся реэвакуации предприятия в Москву освоить в срок на нем выпуск новой продукции не удалось. И только в конце 1943 г. там сдали первые Ла-5Ф, собранные из горьковских агрегатов, а дальше пошел полный цикл. Письмом № 698с от 23 марта 1943 г. Лавочкин и директор завода № 21 Агаджанов просили разрешения выпустить облегченный до 3050 кг самолет Ла-5Ф с металлическими лонжеронами специально для «летчиков-охотников», ссылаясь на опыт немцев и японцев. Предполагалось в таком варианте сдавать 7-10% самолетов. По Постановлению ГКО № 3101 от 31.03.1943 г. завод № 381 с мая 1943 г. должен был полностью перейти на выпуск Ла-5 с металлическими лонжеронами. Но в срок сделать это не удалось, а план выпуска Ла-5 на 1943 г. это предприятие выполнило лишь на 55%. Остальные производители Ла-5 задание того года перевыполнили: завод № 21 — на 9,2%, а № 99 — на 10,2%. Весной 1943 г. были отмечены первые случаи обрыва полотна, которым оклеивались деревянные части Ла-5Ф, выпущенных 21-м и 99-м заводами. Безобидные на первый взгляд трещинки на краске заканчивались катастрофами, и к началу июня это явление приобрело массовый характер. В причине разобрались не сразу. Оказалось, что в нитрошпатлевке АШ-22, которая наносилась после покраски зеленых полей камуфляжа эмалью АМТ-4, свинцовый крон был заменен железным суриком без согласования с ВИАМом. Такую шпатлевку начали поставлять с декабря 1942 г., и пока было холодно, она держалась, но как только солнце начало припекать, стала трескаться, полотно промокало и разрушалось, особенно на крыле и стабилизаторе. В войсках таких самолетов оказалось около тысячи, что грозило различным руководителям промышленности репрессиями. Тогда срочно сформировали выездные бригады, которые за 3 недели устранили опасные дефекты. В районе Курского выступа они закончили работу буквально за 3 дня до начала грандиозного сражения. Замену дефицитному свинцовому крону найти так и не удалось. Пришлось прекратить выпуск нескольких шпатлевок и грунтовок, включавших этот компонент, а для истребителей ввели новую схему камуфляжа на основе серых красок. За 1942 — 1944 гг. промышленность выпустила 10003 истребителя Ла-5 в разных модификациях. Ла-5 Ла-5Ф Ла-5ФН Ла-7УТИ Геометрия Длина самолета, м 8,672 8,672 8,672 8,672 Размах крыла, м 9,8 9,8 9,8 9,8 Площадь крыла, м² 17,62 17,62 17,62 17,62 Массы кг пустого 2681 — 2828 — взлетная норм/макс 3360/3460 3200/3300 3290/3390 3210/- Силовая установка Мотор М-82А М-82Ф М-82ФН М-82Ф Взлетная мощность, л.с. 1700 1700 1850 1700 Лётные данные Максимальная скорость, км/ч на высоте 600м 509 560 583 552 на высоте 580 600 634 600 м 6250 6300 6250 3500 Скороподъемность у земли м/с — 18 22 — Набор высоты 5000м, мин 6,0 5,50 5,2 — Время виража, с 22,6 19-20 18,5 19 Практический потолок, м 9500 9550 10750 — Дальность полета, км 1190 — — — Вооружение число 20-мм пушки Х снар. 2 х 220 2 х 200 2 х 170 1 x 170 авиабомбы, кг 2х50 2х50 2х50 — Подробно Источники «История конструкций самолетов в СССР,1938-1950гг.» /В.Б. Шавров/ «Самолеты сталинских соколов» /К.Ю. Косминков, Д.В. Гринюк/ «Война в воздухе. Ла-5» /№ 69, 2000 г./ «Авиация и время/ Победитель» /№ 5, 2006 г., Сергей Мороз/

www.airpages.ru

5 | World of Warplanes

Сбросить до базовой конфигурации

Двигатель

M-82A

9800

M-82Ф

15500

M-82ФН

Конструкция

Ла-5

4550

Ла-5Ф

5200

Ла-5 (1944)

Синхронное вооружение

2×20-мм ШВАК (1941) (С)

13700

3×20-мм Б-20 (С)

Премиум самолёт

Акционный самолет

Информация обновляется

Стрелковое вооружение	9
20-мм ШВАК (1941) (С)	2
20-мм Б-20 (С)	3

Бомбы и ракеты

0

Живучесть	7
Прочность	240

Скорость	38
Макс. скорость на высоте,&nbsp	590
Скорость пикирования,&nbsp	650

Манёвренность	73
Среднее время виража,&nbsp	9.60
Скорость крена,&nbsp	170
Оптимальная скорость,&nbsp	314
Скорость сваливания,&nbsp	120

Высотность	34
Оптимальная высота,&nbsp	1200
Скороподъёмность,&nbsp	104.30

Характеристики указаны для экипажа с уровнем подготовки 100%.

Показатель способности выживать под огнём противника. Учитывает прочность самолёта, а также коэффициенты устойчивости к критическим повреждениям и пожарам.

Показатель способности наносить урон воздушным целям курсовыми пушками и пулемётами, а также оборонительными турелями. Учитывает урон, дальность и точность вооружения.

Показатель способности наносить урон наземным целям бомбами и ракетами. Учитывает урон и время пополнения боезапаса.

Показатель способности вести бой на виражах. Учитывает время совершения полного разворота и скорость крена.

Показатель способности вести бой на высокой скорости. Учитывает скорость и ускорение, развиваемое самолётом, а также эффективность форсажа.

Показатель способности вести бой на большой высоте. Учитывает диапазон оптимальных высот и максимальную высоту полёта.

worldofwarplanes.ru

Лавочкин Ла-5 — это… Что такое Лавочкин Ла-5?

Лавочкин Ла-5ФН
Назначение:	Истребитель, истребитель-бомбардировщик, перехватчик, разведчик
Страна:	СССР
Первый полёт:	Апрель 1942
Принят на вооружение:	Июль 1942
Производитель:	НПО Лавочкина
Всего построено:	9920
Характеристики
Экипаж:	1 чел
Макс. скорость:	648 км/ч
Макс. скорость у земли:	593 км/ч
Макс. скорость на высоте:	648 км/ч
Дальность полёта:	1000 км
Практический потолок:	11200 м
Скороподъёмность:	1064 м/мин
Размеры
Длина:	8,67 м
Высота:	2,54 м
Размах крыла:	9,80 м
Площадь крыла:	17,50 м²
Масса
Пустой:	2706 кг
Снаряжённый:	3168 кг
Макс. взлётная:	3360 кг
Силовая установка
Двигатели:	АШ-82ФН воздушного охлаждения.
Тяга (мощность):	1850 л.с. (1380 кВт)
Вооружение
Стрелково-пушечное вооружение:	2х20 мм пушки ШВАК, 200 снарядов на ствол
Кол-во точек подвески:	2
2х100-кг бомбы ФАБ-100

Лавочкин Ла-5 — одномоторный истребитель-моноплан. Одноместный, с закрытой кабиной, деревянным каркасом с матерчатой обшивкой.

История создания

В конце 30-х годов все современные истребители в Советском Союзе имели в своей основе смешанную конструкцию. Несмотря на все недостатки при использовании древесины (в основном — большой вес конструкций необходимой жесткости) изобретение «дельта-древесины» и продвижение проекта самолета ЛаГГ-3, сделанного из этого материала, привело к появлению на свет современного тому времени истребителя цельнодеревянной конструкции. Изделия из дерева требовали очень высокой квалификации рабочих. Весь фюзеляж ЛаГГ-3 (из которого потом делали ранние Ла-5) собирался на клею, что требовало строжайшего соблюдения требований по температуре, влажности и запыленности в цеху. Любая деревянная деталь — уникальна, поскольку не существует двух одинаковых деревьев. Столяр — одна из самых сложных профессий, поскольку большая часть работ выполняется руками и качество напрямую зависит от квалификации и опыта работника. Все эти факторы привели к тому, что в серийном производстве ЛаГГ-3 был немного другим самолетом, нежели на испытаниях, и требовал, уже при рождении, модернизации.

ЛаГГ-3, обладая целым рядом конструктивных недоработок и будучи трудным в пилотировании, не пользовался популярностью среди лётчиков, его прозвали «Лакированный Гарантированный Гроб» (это распространненое заблуждение или сознательное искажение действительности. Летчики с уважением относились к этому самолету, признавая, что его пилотирование не является простым делом и требует определенной подготовки. В воспоминаниях самих летчиков ВОВ нет упоминания подобного «прозвища». Как раз наоборот, в боях ЛаГГ показал себя очень живучей машиной, способной вернуться на аэродром базирования с фюзеляжем, напоминающем «решето»). Кроме того в начале 1942 года, ЛаГГ-3 не мог на равных бороться с новыми модификациями немецких истребителей. Основная проблема была в моторе. У ЛаГГ-3 был мотор жидкостного охлаждения М-105П мощностью 1050 л.с. Но его мощности не хватало для поднятия тяжелой деревянной машины. Лавочкин возлагал надежды на новый рядный двигатель жидкостного охлаждения М-107. При тех же габаритах, что и серийный м-105, новый двигатель В.Климова (далёкий потомок французского мотора «Испано-Сюиза» 12 Ybrs, купленного по лицензии) развивал взлетную мощность в 1400 л.с., а на высоте 5 км — 1300 л.с. В этой связи конструкторским бюро Лавочкина и Яковлева было поручено разработать истребители на базе этих двигателей. Воспользовавшись своим положением Яковлев забрал опытные моторы себе. Но по чистейшей случайности в руки конструкторов КБ Лавочкина попал двигатель воздушного охлаждения М-82 (АШ-82А), в сопровождении заместителя главного конструктора моторного завода В. И. Валединского.

Из-за несоответствия размеров и большего веса двигатель не удастся установить на существующий каркас без значительных переделок и, соответственно, затрат времени, а это было критическим моментом. Однако, заместитель Лавочкина С. М. Алексеев, сумел в невероятном темпе, без расчетов и чертежей сделать опытный экземпляр самолета. В связи с решением Государственного Комитета Обороны о снятии ЛаГГ-3 с производства и передачи заводов, на которых он выпускался, в распоряжение КБ Яковлева и организации на них производства истребителей Як, ситуация для КБ Лавочкина складывалась критической. Однако, 21 марта 1942 года, за несколько дней до отправки КБ Лавочкина в Тбилиси лётчик-испытатель Василий Яковлевич Мищенко поднял в воздух будущий Ла-5.

Новый мотор обеспечивал столь тяжелую конструкцию необходимой мощностью в 1700 л.с. По сравнению с базовым ЛаГГ-3 новый самолет был существенно лучше, в частности резко увеличилась скорость и скороподъемность, однако и проблем было предостаточно. В это время на КБ начали оказывать сильное давление. Сначала самолет просто перестали пускать в цех. Потом запретили использование заводского аэродрома. Затем сняли КБ Лавочкина с «бензинового довольствия». Наконец, пришел приказ ГКО: загрузить КБ и самолет в эшелоны и немедленно отбыть в Тбилиси.

22-23 апреля лётчики-испытатели А. П. Якимов и А. Г. Кубышкин продолжили испытания. Для полетов использовали залитую талой водой полосу в десятке километров от завода. Во время испытаний многие части опытного самолета ломались, недоработки устранялись прямо на летном поле при свете автомобильных фар, но судьба была очень благосклонна к пилотам и никто при таких «испытаниях» не погиб. Всего было проведено 26 испытательных полётов. Отчет об испытаниях был направлен в Москву. В отчете было указано, что самолет основную массу испытаний выдержал, но не решена проблема с перегревом мотора. Москва подумала, и дала на устранение неисправностей 10 (!) дней. Только исключительное (в очередной раз) везение, заключавшееся в том, что некий рабочий завода № 21 обнаружил в цеху упакованный в деревянный ящик новенький радиатор с заводским паспортом от мотора М-107, спасло самолет. Лавочкин запретил брать чужое, но коллектив его не послушал. За одну ночь выколотили дюралевый обтекатель к новому радиатору и поставили на самолет. Двигатель перегреваться перестал. 6 мая 1942 года провели испытания на штопор. Без продувок в аэродинамической трубе и тщательных расчетов это почти гарантированная авария и смерть. Но в этот раз испытания прошли успешно. 20 мая было принято решение о начале серийного производства ЛаГГ-3 М-82 под обозначением Ла-5 на заводе № 21 в Горьком.

Первые серийные машины не достигали скорости, заявленной в справке, на основании которой И. В. Сталин принимал решение о запуске самолета в серию. Для решения проблемы на завод срочно выехала группа специалистов, которую возглавлял начальник ЦИАМ Владимир Исаакович Поликовский.Научная группа работала круглосуточно. Именно В. И. Поликовский предположил, что причина потеря скорости — плохая герметизация капота. Были проведены работы по герметизации капота, в результате которых самолет достиг заявленной скорости.

Конструктивно Ла-5 отличался от ЛаГГ-3, установка мотора воздушного охлаждения и нового вооружения внесло немало изменений. В отличие от ЛаГГ-3 последних серий, Ла-5 вначале не имел автоматических подкрылков и убирающегося заднего колеса, но они появились позднее. Несколько изменились размеры нового самолёта по сравнению с ЛаГГ-3, так длина ЛаГГ-а была 8,81 метра, а длина нового самолёта 8,67 метра. Изменился и взлётный вес с 3160 кг до 3380 соответственно. Несмотря на больший вес, Ла-5 с более мощным мотором показывал хорошие результаты. Его скорость в горизонтальном полёте на уровне моря была на 8 км/ч больше своего предшественника, а на высоте 6500 метров превосходство в скорости возросло до 34 км/час. Лучше была и скороподъемность. Но что важнее всего, новый самолёт удалось сравнить с трофейным Мессершмиттом Bf.109G-2. Ла-5 если и уступал немецкому истребителю, то очень незначительно, в то время как ЛаГГ-3 был с ним просто не сравним.

Первые серийные самолёты стали сходить с конвейера в июле 1942 года. Первоначально Ла-5 имел на вооружении две автоматические 20-мм пушки ШВАК, которые размещались в передней части фюзеляжа над двигателем. Приборное оснащение было очень скудное. На самолёте даже не имелось ни одного гироскопического прибора, как например авиагоризонта или гирокомпаса. Если сравнивать Ла-5 с аналогичными самолётами Германии, Великобритании или США, то может показаться, что технически он значительно уступал им. Однако по своим лётным качествам он вполне соответствовал требованиям времени. Кроме того его простая конструкция, отсутствие необходимости в сложном техобслуживании и нетребовательность к взлетным полям — делали его идеальным для тех условий, в которых приходилось действовать частям Советских ВВС. В течение 1942 г. было изготовлено 1129 истребителей Ла-5.

Ла-5 в музее на Поклонной горе

Варианты

Серийные модификации

Ла-5Ф

Новая модель обязана своим появлением новому форсированному двигателю Швецова АШ-82Ф, что и получило отражение в маркировке самолёта. В новом двигателе удалось преодолеть основной недостаток старого мотора – перегрева головки цилиндров, и одновременно повысить мощность двигателя. Первые Ла-5 с двигателями АШ-82Ф начали сходить с заводской сборочной линии в декабре 1942 г. Помимо двигателя, важнейшим отличием Ла-5Ф от Ла-5 стал абсолютно новый фонарь кабины с резко улучшенным обзором в заднюю полусферу. Ла-5Ф прошел испытания в эвакуированном в Свердловск ЛИИ в апреле 1943 г. Самолёт показал скорость 557 км/ч на уровне моря и 590 км/ ч на высоте 6200 м — на 10 км/ч больше, чем Ла-5. Скороподъёмность возросла гораздо более заметно: Ла-5Ф забирался на 5000 за 5,5 минут, в то время как Ла-5 набирал эту высоту шесть минут.

Существует легенда, что своим возникновением модель Ла-5Ф обязана непосредственному вмешательству Сталина. Недовольный характеристиками двигателя АШ-82, он поинтересовался временем его работы на режиме форсажа. Двигателисты в своих оценках ограничились несколькими минутами. Тогда, по приказу Сталина, один из двигателей запустили в режиме форсажа до момента полного выхода из строя. Оказалось, что моторесурс в этом состоянии составлял более 50 часов, что было более чем достаточным для боевого истребителя.

Ла-5ФН

Буквы ФН в маркировке самолёта обозначают Форсированный Непосредственного впрыска топлива. Новый самолёт начал выпускаться и поступать в войска с марта 1943. Ла-5ФН скорее можно считать самолетом, выпускавшимся параллельно с Ла-5Ф, чем преемником последнего. Двигатель АШ-82ФН мог развивать мощность 1850 л.с. и поддерживать форсированный режим в течение 10 минут. В апреле 1943 г. в Люберцах была проведена серия воздушных боёв между предсерийным Ла-5ФН и трофейным Bf.109G-2. Учебные схватки выявили подавляющее превосходство советского истребителя по скорости на малых и средних высотах — основных высотах воздушной войны на Восточном фронте. Ла-5ФН превосходил Bf.109G-2 и в маневренности на вертикалях. Анализ результатов этих боев привел к значительным изменениям в тактике действий советской истребительной авиации. Вооружение Ла-5ФН аналогично вооружению Ла-5Ф — две пушки ШВАК с боезапасом по 200 снарядов на ствол. Перезарядка пушек осуществлялась с помощью пневматики или механически.

Ла-5УТИ

Двухместный учебно-тренировочный истребитель Ла-5УТИ был разработан в ОКБ Лавочкина летом 1943 г. на основе конструкции самолета Ла-5Ф, кабина второго пилота (летчика-инструктора) оборудована на месте радиоотсека одноместного Лавочкина. Ла-5УТИ имел двойное управление, управление из первой кабины автоматически отключалось в случае, если пилотировать самолет начинал из второй кабины инструктор. Длина фюзеляжа Ла-5УТИ по сравнению с длиной фюзеляжа Ла-5Ф не изменилась, двухместная машина оснащалась мотором АШ-82Ф. Выпуск Ла-5УТИ продолжался после свертывания производства Ла-5ФН. Большое количество Ла-5УТИ имелось в полках, вооруженных истребителями Ла-7, так как двухместные Ла-7УТИ появились только в 1946 г. и построили их немного. Ла-5УТИ так и остался стандартным самолетом для подготовки к полетам на истребителях Ла-5 и Ла-7.

Опытные модификации

Ла-5 М-71

В начале 1943 г. в ОКБ Лавочкина начало работы по Ла-5 с альтернативной силовой установкой АШ-71Ф. Двигатель представлял собой двойную звезду воздушного охлаждения и имел мощность 2200 л.с. — на целых 350 л.с. больше, чем АШ-82ФН. Установка перспективного мотора могла резко улучшить характеристики Ла-5. Самолёт с новым двигателем совершил первый полёт 28 апреля 1943 года. Испытания прошли не совсем удачно, самолёт не смог достичь расчетных характеристик. После тщательных исследований и продувки в аэродинамической трубе, стало ясно, что если улучшить аэродинамику, то максимальная скорость может возрасти до рекордных 720 км/час. Однако из-за хронической ненадёжности двигателя АШ-71Ф, он так и не был запущен в серийное производство, и поэтому все работы над новым самолётом были прекращены.

Ла-5 206

В 1943 г. была выполнена серия продувок Ла-5 в натурной аэродинамической трубе ЦАГИ Т-104. Продувки показали, что даже незначительные улучшения аэродинамики могут значительно улучшить показатели самолёта. По результатам этих испытаний был переделан серийный самолёт с номером 39210206, именно он стал известен как Ла-5 «206». Этот самолёт проходил лётные испытания в конце 1943, начале 1944 годов, и показал неплохие результаты. Однако в конструкцию серийных Ла-5 изменения не вносились, но полученные результаты были полностью использованы при разработке Ла-7.

Лётно-технические характеристики

Параметр / Модификация	Ла-5	Ла-5Ф	Ла-5ФН	Ла-5УТИ	Ла-5 №206	Ла-5 М-71
Экипаж, чел.	1	1	1	1-2	1	1
Первый полёт	1942	1943	1943	1944	1944	1943
Геометрия
Длина, м	8.67					8.31
Размах крыла, м	9.8
Площадь крыла, м2	17.5
Масса
Масса пустого, кг	2681	2810	2706	2789	2940	2960
Масса нормальная взлетная, кг	3360	3200	3168	3210	3445	3526
Силовая установка
Тип двигателя	М-82А	М-82Ф	М-82ФН	М-82Ф	М-82ФН	М-71
Мощность номинальная, л.с.	1330	1330	1460	1330	1460
Мощность взлётная, л.с.	1700	1850	1850	1850	1850	1850
Летные данные
Максимальная скорость у земли, км/ч	509	560	593	552	630	612
Максимальная скорость на высоте, км/ч	580 (6250 м)	600 (6300 м)	648 (6250 м)	600 (3500 м)	684 (6150 м)	685
Практическая дальность, км	1190	760	1000	720	980	1000
Максимальная скороподъемность, м/мин	833	910	1064	877	962	1012
Практическая потолок, м	9500	9550	11200	10000	10400	10800

Применение

Первые Ла-5 стали поступать в строевые авиачасти во второй половине 1942 года. Лётчики быстро оценили новый самолёт как очень хороший, а техники были довольны отсутствием системы водяного охлаждения, которая причиняла много неудобств в полевых условиях. Боевое крещение Ла-5 получил под Сталинградом. Несмотря на то, что из за отсутствия достаточного количества опытных пилотов потери были большие, Ла-5 сразу же хорошо зарекомендовал себя. Для немецких лётчиков появление нового самолета стало очень неприятной неожиданностью. После Сталинградской битвы Ла-5 перестал быть неожиданностью для немцев, самолёты этого типа стали появляться на всех участках советско-германского фронта.

Ла-5 принимали участие в боях с конца 1942 г. по лето 1943 г., после чего их заменили более совершенные варианты Ла-5Ф, Ла-5ФН и впоследствии Ла-7 . Хотя некоторые Ла-5 воевали и в 1944 г. Наиболее широко Ла-5 применялся во время Курской битвы. Именно здесь начал свой боевой путь знаменитый советский ас Иван Кожедуб. Свой первый боевой вылет он совершил на самолёте Ла-5 6 июля 1943 года. К концу Курской битвы Кожедуб уже был награжден Орденом Боевого Красного знамени.

Кроме того на Курской дуге начал массово использоваться Ла-5ФН, где они столкнулись в воздухе с немецкой новинкой — немецким истребителем FW 190A. Строго говоря, Ла-5 и FW-190A не раз уже встречались в боях, однако под Курском на них была сделана ставка — истребителям с двигателями воздушного охлаждения предстояло завоевывать господство в воздухе. Бои показали, что, несмотря на все свои многочисленные достоинства, «фоки» в качестве истребителя воздушного боя уступает «Лавочкину». Советские летчики всегда отмечали, что с «мессерами» бои вести труднее, нежели с FW-190. Осознали это и сами немцы. На Восточном фронте вплоть до 9 мая 1945 г. основным истребителем оставался Bf −109.

Операторы

СССР

Военно-воздушные силы СССР

Германия

В люфтваффе использовались несколько захваченных истребителей.

Чехословакия

В начале 1944 года Ла-5ФН и Ла-5УТИ стали поступать на вооружение авиаполков Чехословацкого корпуса воевавшего в составе Советской армии. Со второй половины 1944 года чешские Ла-5 принимали участие в боях. Ла-5 оставались на вооружении ВВС Чехословакии и после войны, последние машины были списаны в конце 1947 года.

Польша

Польша получила один истребитель Ла-5ФН в 1945 г., когда рассматривалась возможность оснащения самолётами этого типа нескольких авиаполков польских ВВС. Однако, вместо Ла-5ФН ВВС Польши получили самолёты Як-9П. Имеется информация, что единственный польский Ла-5ФН был списан в 1949 г.

Литература

Ссылки

Крылья.Владимир Исаакович Поликовский

Wikimedia Foundation. 2010.

dic.academic.ru
