Заложены подводные лодки «Вологда» и «Ярославль» проекта 677

В День России 12 июня 2022 года в Санкт-Петербурге на АО «Адмиралтейские верфи» (входит в АО «Объединенная судостроительная корпорация» — ОСК) состоялась торжественная церемония закладки для Военно-морского флота Российской Федерации двух больших дизель-электрических подводных лодок «Вологда» (заводской номер 01573) и «Ярославль» (заводской номер 01574) модифицированного проекта 677 (шифр «Лада»). Мероприятие прошло в рамках Единого дня закладок кораблей в присутствии Главнокомандующего Военно-морским флотом Российской Федерации адмирала Николая Евменова.

Церемония закладки на АО «Адмиралтейские верфи» (входит в АО «Объединенная судостроительная корпорация») для ВМФ Российской Федерации двух больших дизель-электрических подводных лодок «Вологда» (заводской номер 01573) и «Ярославль» (заводской номер 01574) модифицированного проекта 677 (шифр «Лада»). Санкт-Петербург, 12. 06.2022 (с) АО «Адмиралтейские верфи»

Подводные лодки «Вологда» и «Ярославль» стали четвертым и пятым кораблями в серии проекта 677, строящимися на АО «Адмиралтейские верфи» для Военно-морского флота России.

Со стороны bmpd укажем, что таким образом ВМФ России делает попытку возобновить серийное строительство подводных лодок по долгостройному проекту 677. Контракт между Министерством обороны Российской Федерации и АО «Адмиралтейские верфи» на строительство для ВМФ России четвертой и пятой подводных лодок проекта 677 был подписан в июне 2019 года в рамках Международного военно-технического форума «Армия-2019». Предприятие начало резку металла на эти две подводные лодки в феврале 2022 года.

Напомним, что разработка неатомной подводной лодки нового поколения проекта 677 (шифр «Лада») осуществлялась АО «ЦКБ МТ «Рубин» с начала 1980-х годов. Головная подводная лодка проекта 677 Б-585 «Санкт-Петербург» (заводской номер 01570) была заложена на АО «Адмиралтейские верфи» 26 декабря 1997 года. Однако строительство лодки растянулось на длительное время и она была спущена на воду только 28 октября 2004 года и вышла на заводские ходовые испытания в 2007 году. 22 апреля 2010 года подводная лодка «Санкт-Петербург» была принята ВМФ России, однако затем более десятилетия находилась в опытной эксплуатации на Северном флоте, и только в сентябре 2021 года была введена в боевой состав ВМФ. В апреле 2020 года лодка перешла снова на Балтийское море и сейчас входит в состав Балтийского флота.

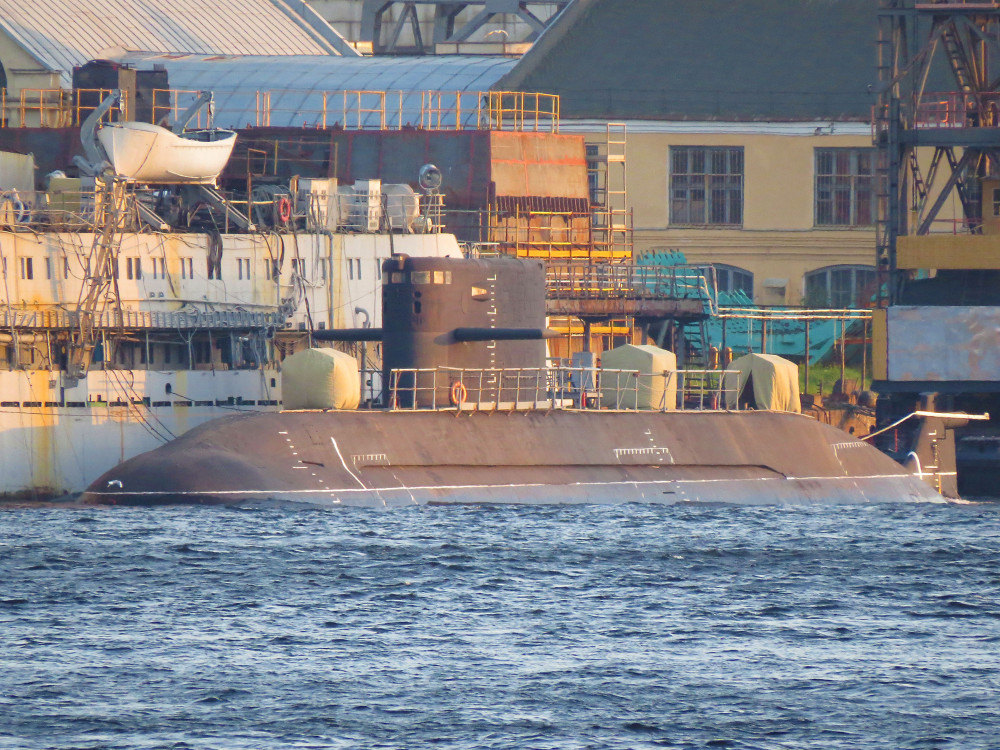

Вторая подводная лодка проекта 677 Б-586 «Кронштадт» (заводской номер 01571) была заложена на АО «Адмиралтейские верфи» 28 июля 2005 года, а третья Б-587 «Севастополь» (заводской номер 01572) была заложена 10 ноября 2006 года. Однако в 2009 году по решению Министерства обороны России строительство обеих кораблей было приостановлено до передачи в опытную эксплуатации головной подводной лодки проекта 677 Б-585 «Санкт-Петербург».

Государственный контракт на возобновление строительства подводной лодки Б-586 «Кронштадт» по корректированному техническому проекту был подписан 9 июля 2013 года. Подводная лодка «Кронштадт» в итоге была спущена на воду на АО «Адмиралтейские верфи» 20 сентября 2018 года, а вышла на заводские ходовые испытания только 17 декабря 2021 года, сдача ее флоту ожидается сейчас к концу 2022 года.

Контракт на достройку третьей подводной лодки Б-587 проекта 677 по модифицированному проекту был заключен заводом в конце 2014 года, при этом еще в октябре 2013 года наименование «Севастополь» приказом Главнокомандующего ВМФ России было для данной лодки упразднено и передано заказанному во Франции для ВМФ России универсальному десантному кораблю типа Mistral. 19 марта 2015 года подводная лодка проекта 677 Б-587 (заводской номер 01572) была перезаложена на АО «Адмиралтейские верфи» под названием «Великие Луки» и до сих пор находится в стапельной стадии строительства после состыковки прочного корпуса.

25 августа 2020 года в рамках Международного военно-технического форума «Армия-2020» Министерство обороны России подписало контракт на строительство еще одной подводной лодки проекта 677, которая тем самым должна стать шестой единицей этого типа.

Церемония закладки на АО «Адмиралтейские верфи» (входит в АО «Объединенная судостроительная корпорация») для ВМФ Российской Федерации двух больших дизель-электрических подводных лодок «Вологда» (заводской номер 01573) и «Ярославль» (заводской номер 01574) модифицированного проекта 677 (шифр «Лада»). Санкт-Петербург, 12.06.2022 (с) АО «Адмиралтейские верфи»

Закладные доски заложенных на АО «Адмиралтейские верфи» (входит в АО «Объединенная судостроительная корпорация») для ВМФ Российской Федерации больших дизель-электрических подводных лодок «Вологда» (заводской номер 01573) и «Ярославль» (заводской номер 01574) модифицированного проекта 677 (шифр «Лада»). Санкт-Петербург, 12.06.2022 (с) АО «Адмиралтейские верфи»

Tags: ОСК, Россия, подводные лодки, проект 677, судостроение, флот

Лада, дизель-электрическая подводная лодка

Компания участник: ЦКБ МТ «Рубин», ОАО

Под­вод­ные лод­ки про­ек­та 677 пред­на­зна­че­ны для про­ве­де­ния са­мо­стоя­тель­ных опе­ра­ций на мор­ских ком­му­ни­ка­ци­ях про­тив под­вод­ных ло­док и над­вод­ных ко­раб­лей про­тив­ни­ка в ог­ра­ни­чен­ном рай­оне, осу­ще­ст­в­ле­ния про­ти­во­ло­доч­ной обо­ро­ны в при­бреж­ных рай­онах, уз­ко­стях и в про­лив­ных зо­нах, по­ста­нов­ки мин­ных за­гра­ж­де­ний и дру­гих за­дач.

ПЛ про­ек­та 677 вы­пол­не­на по так на­зы­вае­мой по­лу­то­ра­кор­пус­ной схе­ме. Осе­сим­мет­рич­ный проч­ный кор­пус из­го­тов­лен из ста­ли АБ-2 и прак­ти­че­ски по всей дли­не име­ет оди­на­ко­вый диа­метр. Но­со­вая и кор­мо­вая за­кон­цов­ки име­ют сфе­ри­че­скую фор­му. Пло­ски­ми пе­ре­бор­ка­ми кор­пус раз­де­лен по дли­не на пять во­до­не­про­ни­цае­мых от­се­ков, по­сред­ст­вом плат­форм кор­пус раз­де­лен по вы­со­те на три яру­са.

Лег­ко­му кор­пу­су при­да­на об­те­кае­мая фор­ма, обес­пе­чи­ваю­щая вы­со­кие гид­ро­ди­на­ми­че­ские ха­рак­те­ри­сти­ки. Ог­ра­ж­де­ние вы­движ­ных уст­ройств име­ет та­кую же фор­му, как у ло­док про­ек­тов 877, в то же вре­мя кор­мо­вое опе­ре­ние вы­пол­не­но кре­сто­об­раз­ным, а пе­ред­ние го­ри­зон­таль­ные ру­ли раз­ме­ща­ют­ся на ог­ра­ж­де­нии, где они соз­да­ют ми­ни­маль­ные по­ме­хи ра­бо­те гид­ро­аку­сти­че­ско­го ком­плек­са.

Воо­ру­же­ние

На ПЛ ус­та­нов­ле­ны 6 тор­пед­ных ап­па­ра­тов ка­либ­ра 533 мм. 2 ТА верх­не­го яру­са при­спо­соб­ле­ны для стрель­бы те­ле­управ­ляе­мы­ми тор­пе­да­ми. Бое­за­пас со­став­ля­ет 18 еди­ниц, в ко­то­рый мо­гут вхо­дить уни­вер­саль­ные тор­пе­ды (ти­па САЭТ-60М, УГСТ и УСЭТ-80К), про­ти­во­ло­доч­ные ра­ке­то-тор­пе­ды, кры­ла­тые ра­ке­ты, ми­ны (22 ти­па ДМ-1). Пре­ду­смот­ре­на воз­мож­ность ис­поль­зо­ва­ния ско­ро­ст­ных про­ти­во­ло­доч­ных ра­кет «Шквал».

Сис­те­ма стрель­бы по­зво­ля­ет вы­стре­ли­вать бое­за­пас оди­ноч­но и зал­пом до 6 еди­ниц. Ме­ха­ни­че­ское уст­рой­ст­во за­ря­жа­ния «Му­ре­на» по­зво­ля­ет ав­то­ма­ти­че­ски про­из­ве­сти пе­ре­за­ряд­ку тор­пед­ных ап­па­ра­тов. Весь цикл под­го­тов­ки ком­плек­са к ис­поль­зо­ва­нию ору­жия и стрель­ба ав­то­ма­ти­зи­ро­ва­ны и осу­ще­ст­в­ля­ют­ся с пуль­та опе­ра­то­ра из глав­но­го ко­манд­но­го пунк­та под­вод­ной лод­ки.

Для про­ти­во­воз­душ­ной обо­ро­ны име­ет­ся 6 ПЗРК «Игла-1М».

Ко­ор­ди­на­ция ра­бо­ты всех средств ра­дио­элек­трон­но­го воо­ру­же­ния обес­пе­чи­ва­ет­ся бое­вой ин­фор­ма­ци­он­но-управ­ляю­щей сис­те­мой «Ли­тий».

Гид­ро­аку­сти­че­ский ком­плекс «Ли­ра» вклю­ча­ет вы­со­ко­чув­ст­ви­тель­ные шу­мо­пе­лен­га­тор­ные ан­тен­ны. В со­став ком­плек­са вхо­дят но­со­вая (Л-01) и две бор­то­вые ан­тен­ны в но­со­вой око­неч­но­сти ПЛ. Раз­ме­ры ан­тенн уве­ли­че­ны в мак­си­маль­но воз­мож­ной сте­пе­ни. Они за­ни­ма­ют боль­шую часть по­верх­но­сти но­со­вой око­неч­но­сти.

Кро­ме ста­цио­нар­ных ан­тенн, на ПЛ раз­ме­ще­на вы­пу­ск­ная бук­си­руе­мая гид­ро­аку­сти­че­ская ан­тен­на с точ­кой вы­хо­да в верх­нем вер­ти­каль­ном ста­би­ли­за­то­ре.

На­ви­га­ци­он­ный ком­плекс вклю­ча­ет инер­ци­аль­ную на­ви­га­ци­он­ную сис­те­му и обес­пе­чи­ва­ет безо­пас­ность ко­раб­ле­во­ж­де­ния и вы­ра­бот­ку дан­ных о мес­те на­хо­ж­де­ния и па­ра­мет­рах дви­же­ния под­вод­ной лод­ки с не­об­хо­ди­мой для ис­поль­зо­ва­ния ору­жия точ­но­стью.

Уни­фи­ци­ро­ван­ный пе­ри­скоп­ный ком­плекс УПК «Парус-98» име­ет в сво­ем со­ста­ве:

  • ко­ман­дир­ский пе­ри­скоп не­про­ни­каю­ще­го ти­па «Парус-98КП» с оп­ти­че­ским и ТВ-ка­на­ла­ми (днев­ным и низ­ко­уров­не­вым) с пе­ре­мен­ным уве­ли­че­ни­ем 1,5-12Х, с ви­део­за­пи­сью;
  • оп­трон­ную мач­ту не­про­ни­каю­ще­го ти­па «Парус-98УП» (уни­вер­саль­ный пе­ри­скоп) с ТВ-ка­на­ла­ми (днев­ным и низ­ко­уров­не­вым) с пе­ре­мен­ным уве­ли­че­ни­ем 1,5-12Х, ка­нал ла­зер­но­го даль­но­ме­ра;
  • РЛС КРМ-66 «Ко­дак». Вклю­ча­ет в се­бя ак­тив­ный и пас­сив­ный ра­дио­ло­ка­ци­он­ные ка­на­лы, со­вме­щен­ный ан­тен­ный пост ка­на­лов. Ра­дио­ло­ка­ци­он­ная сис­те­ма име­ет ка­нал по­вы­шен­ной скрыт­но­сти в ак­тив­ном ре­жи­ме и да­ет пол­ную ин­фор­ма­цию и над­вод­ной, и воз­душ­ной об­ста­нов­ке, не де­ма­ски­руя под­вод­ную лод­ку;
  • циф­ро­вой ком­плекс средств ра­дио­свя­зи «Дис­тан­ция». Ком­плект средств ра­дио­свя­зи по­зво­ля­ет осу­ще­ст­в­лять на­деж­ную дву­сто­рон­нюю ра­дио­связь с бе­ре­го­вы­ми ко­манд­ны­ми пунк­та­ми, ко­раб­ля­ми, су­да­ми и са­мо­ле­та­ми при на­хо­ж­де­нии в над­вод­ном и пе­ри­скоп­ном по­ло­же­ни­ях. Для прие­ма ко­манд­ных со­об­ще­ний при на­хо­ж­де­нии на боль­шой глу­би­не име­ет­ся вы­пу­ск­ная бук­си­руе­мая ра­дио­ан­тен­на. Вы­пуск ан­тен­ны про­из­во­дит­ся из проч­но­го кор­пу­са;
  • на­ви­га­ци­он­ный ком­плекс «Ап­пас­сио­на­та» с инер­ци­аль­ной на­ви­га­ци­он­ной сис­те­мой и сис­те­мой спут­ни­ко­вой на­ви­га­ции GPS / ГЛО­НАСС. Точ­ность на­ви­га­ции — от­кло­не­ние ко­ор­ди­нат мес­та за 2 дня — 5 км при из­ме­не­нии кур­сов до 6 град/мин.

Энер­ге­ти­че­ская ус­та­нов­ка

Лод­ка име­ет ди­зель-элек­три­че­скую глав­ную энер­ге­ти­че­скую ус­та­нов­ку, раз­ра­бо­тан­ную по схе­ме пол­но­го элек­тро­дви­же­ния. В ее со­став вхо­дят раз­ме­щен­ная в чет­вер­том от­се­ке ди­зель-ге­не­ра­тор­ная ус­та­нов­ка в со­ста­ве двух ди­зель-ге­не­ра­то­ров по­сто­ян­но­го то­ка 28ДГ с вы­пря­ми­те­ля­ми (мощ­но­стью по 1000 кВт), две груп­пы ак­ку­му­ля­тор­ных ба­та­рей по 126 эле­мен­тов в ка­ж­дой (об­щая мощ­ность — 10580 кВт·ч), на­хо­дя­щие­ся в пер­вом и треть­ем от­се­ках, все­ре­жим­ный бес­кол­лек­тор­ный низ­ко­обо­рот­ный греб­ной элек­тро­дви­га­тель с воз­бу­ж­де­ни­ем по­сто­ян­ны­ми маг­ни­та­ми ти­па СЭД-1 мощ­но­стью 4100 кВт.

Вы­бран­ная мощ­ность ди­зель-ге­не­ра­то­ров по­зво­ля­ет осу­ще­ст­в­лять не толь­ко «обыч­ную» за­ряд­ку ак­ку­му­ля­тор­ной ба­та­реи, но и спе­ци­аль­но раз­ра­бо­тан­ный ре­жим ус­ко­рен­ной за­ряд­ки, по­зво­ляю­щий зна­чи­тель­но со­кра­тить вре­мя на­хо­ж­де­ния под­вод­ной лод­ки в пе­ри­скоп­ном по­ло­же­нии. От­сут­ст­вие ще­точ­но­го то­ко­съем­но­го уст­рой­ст­ва по­вы­ша­ет безо­пас­ность экс­плуа­та­ции ге­не­ра­то­ров.

Все­ре­жим­ный греб­ной элек­тро­дви­га­тель вы­пол­ня­ет функ­цию глав­но­го греб­но­го элек­тро­дви­га­те­ля и элек­тро­дви­га­те­ля эко­ном­но­го хо­да. Он при­во­дит в дей­ст­вие се­ми­ло­па­ст­ный ма­ло­шум­ный греб­ной винт фик­си­ро­ван­но­го ша­га с саб­ле­вид­ны­ми ло­па­стя­ми. Так­же, ПЛ име­ет 2 вы­нос­ных вин­то­вых ко­лон­ки РДК-35. Наи­боль­шая ско­рость под­вод­но­го хо­да дос­ти­га­ет 21 уз­ла, при дви­же­нии в над­вод­ном по­ло­же­нии лод­ка раз­ви­ва­ет ско­рость хо­да 10 уз­лов. Даль­ность пла­ва­ния в ре­жи­ме ра­бо­ты ди­зе­ля под во­дой дос­ти­га­ет 6000 миль, в по­доб­ном по­ло­же­нии при дви­же­нии эко­ном­ным хо­дом лод­ка мо­жет пре­одо­леть 650 миль.

ПЛ ос­на­ще­на спа­са­тель­ным уни­вер­саль­ным ком­плек­сом ти­па КСУ-600 для дис­тан­ци­он­но­го ав­то­ма­ти­че­ско­го вы­пус­ка спа­са­тель­ных пло­тов ПСНЛ-20 (2 шт., в над­строй­ке пе­ред ог­ра­ж­де­ни­ем вы­движ­ных уст­ройств).

Все жи­лые по­ме­ще­ния ПЛ раз­ме­ще­ны в треть­ем от­се­ке. Для всех чле­нов эки­па­жа пре­ду­смот­ре­ны каю­ты: для ко­манд­но­го со­ста­ва — двух­ме­ст­ные, у ко­ман­ди­ра — од­но­ме­ст­ная.

Для прие­ма пи­щи име­ет­ся каю­т-ком­па­ния с бу­фет­ной. Все за­па­сы про­до­воль­ст­вия раз­ме­ще­ны в спе­ци­аль­ных кла­до­вых, ох­ла­ж­дае­мых и не­ох­ла­ж­дае­мых. Кам­буз­ное обо­ру­до­ва­ние но­вой раз­ра­бот­ки при ма­лых га­ба­ри­тах и энер­го­по­треб­ле­нии спо­соб­но обес­пе­чить бы­строе при­го­тов­ле­ние го­ря­чей пи­щи.

Пре­сная во­да хра­нит­ся в цис­тер­нах из не­ржа­вею­щей ста­ли. По­пол­не­ние за­па­сов во­ды воз­мож­но с по­мо­щью во­до­оп­рес­ни­тель­ной ус­та­нов­ки, ути­ли­зи­рую­щей те­п­ло ди­зе­лей. В це­лом во­до­снаб­же­ние впол­не дос­та­точ­но как для пить­е­вых, так и для ги­гие­ни­че­ских це­лей (мы­тье по­су­ды, ду­ше­вые). Ус­ло­вия оби­тае­мо­сти и за­па­сы то­п­ли­ва, про­до­воль­ст­вия и пить­е­вой во­ды обес­пе­чи­ва­ют ав­то­ном­ность 45 су­ток.

Эки­паж — 35 че­ло­век.

Технические характеристики

Водоизмещение надводное, т:1765
Водоизмещение подводное, т:2650
Длина наибольшая, м66,8
Ширина корпуса наибольшая, м7,1
Осадка, м6,7
Глубина погружения рабочая, м:250
Глубина погружения максимальная, м:300
Максимальная скорость хода надводная, узл.:10
Максимальная скорость хода подводная узл.:
21
Дальность плавания (при скорости узл.) в подводном положении, миль650 (3)
Дальность плавания (при скорости узл. ) подводная в режиме РПД, миль6000 (7)
Торпедные аппараты, шт6
Боезапас, торпед/мин18/22
Боезапас, ракет6

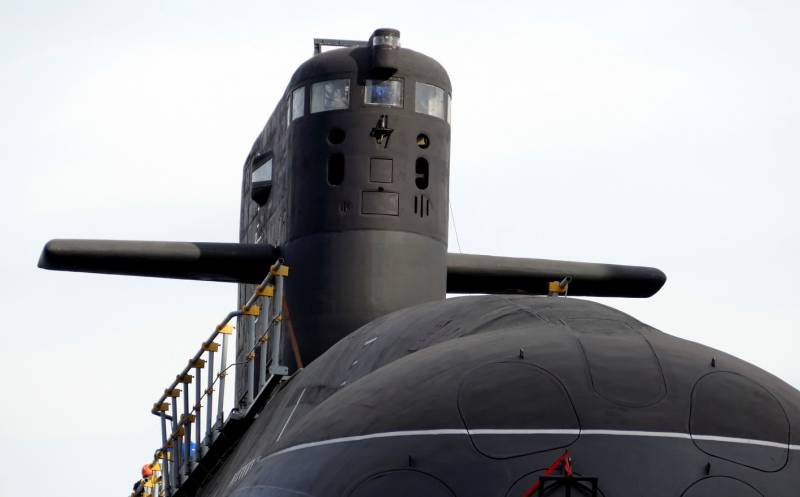

Подводная лодка Лада, проект 677

Военные действия на море обладают массой своеобразных особенностей. Недаром флотская служба всегда считалась особенно почетной, а звание «Адмирал» практически всегда ценилось выше генеральского. Одной из черт боя на воде является то, что нападения можно всегда ждать не только со стороны вражеских надводных кораблей и самолетов, но также и из-под воды.

Подлодки немцев стали настоящим кошмаром для союзников в годы Второй Мировой войны, отправив на дно Атлантики миллионы тонн грузов и тысячи кораблей. Советский Союз оценил немецкий вклад в дело развития подводного флота, начав в послевоенный период расширенные разработки в этом направлении.

При произнесении слова «подлодка» у большинства людей сразу возникает ассоциация с громадным кораблем АПЛ, несущим на борту смертоносный груз в виде тяжелых баллистических ракет, способных принести огромные проблемы вероятному противнику. При этом обыватели забывают, что в современном флоте не менее ценными являются небольшие дизель-электрические подлодки. Они незаменимы в диверсионном деле, для скрытной высадки десанта на вражеском берегу.

Одним из наиболее успешных проектов стала подводная лодка «Лада». О ней мы сегодня и расскажем.

Общие сведения

Суда проекта 667 предназначаются для выполнения разведывательных и диверсионных мероприятий против надводных кораблей и подлодок противника, защиты прибрежных районов от вражеских десантов, а также для постановки минных заграждений и прочих подобных задач. Таким образом, подводная лодка «Лада», фото которой есть в статье, является оптимально подходящей именно для задач современной войны, которая требует максимальной мобильности и незаметности.

Особенностью подлодок этой серии является схема их постройки, называемая «полуторной». Дело в том, что корпус (изготовленный из стали АБ-2) имеет одинаковый диаметр по всей длине. В отличие от больших атомных лодок, нос и корма имеют хорошо выраженную сферическую форму. Благодаря переборкам корпус делится на пять независимых отсеков. Палуб на корабле три.

Впечатляющие гидродинамические характеристики обеспечиваются благодаря корпусу специально разработанной, особенно хорошо обтекаемой формы. Выдвижные устройства имеют точно такое же заграждение, которым характеризуются корабли проекта 877, но кормовое оперение сделано крестообразным, а передние рули смонтированы на ограждении. Сделано это для того, дабы они создавали как можно меньше помех при работе гидролокационного оборудования, которым оснащена подводная лодка. Проект «Лада» в этом смысле является настоящим эталоном: она чрезвычайно тихая, ее крайне сложно обнаружить средствами гидролокации и гидроакустики.

Вооружение подлодки

Главным средством защиты и нападения являются шесть аппаратов для запуска торпед калибра 533 мм, причем две шахты на верхней палубе предназначены для стрельбы управляемыми боеприпасами. В стандартный боезапас входит 18 торпед. Чаще всего подводная лодка «Лада 677» использует боеприпасы универсального типа (САЭТ-60М, УГСТ), специальные торпеды для уничтожения вражеских подлодок. На борту могут находиться крылатые ракеты, а также 22 мины модели ДМ-1. Имеется возможность боевого использования противолодочных ракет типа «Шквал».

Система ведения огня допускает как одиночные выстрелы, так и залповые стрельбы из шести шахт одновременно. За перезарядку торпедных аппаратов отвечает комплекс «Мурена», который позволяет провести всю операцию в полностью автоматическом режиме. Весь процесс полностью контролируется из командного командирского пункта, которым оборудована подводная лодка. Проект «Лада» был первой в Советском Союзе разработкой неатомного подводного корабля, в котором бы использовалось такое количество сложной и высокоэффективной автоматики.

Чтобы обеспечить защиту лодки от боевой авиации противника, экипаж может воспользоваться шестью ПЗРК модели «Игла-1М». Координация работы всех боевых систем обеспечивается посредством использования системы «Литий». Таким образом, подводная лодка «Лада», вооружение которой мы расписали, при своих небольших габаритах способа доставить большие проблемы любому противнику.

Гидролокационный комплекс

За гидролокационную разведку отвечает комплекс «Лира», в состав которого входят мощные чувствительные антенны. В состав установки входит сразу три антенны, одна из которых расположена на носу подводной лодки, а две – смонтированы по ее бокам. Инженеры максимально увеличили их диаметр ради точности измерения подводных шумов. Так, передняя антенна занимает едва ли не все пространство на носу подлодки. На случай повреждения бортового оборудования имеется выпускаемая гидролокационная аппаратура, которую подводная лодка «Лада» (проект 677) может буксировать за собой на марше.

Система навигации

Навигационная система – инерциального типа. Отвечает за предоставление данных о точном месторасположении корабля, а также за определение той оптимальной скорости, при которой имеющееся на борту вооружение может быть использовано с максимальной эффективностью.

В составе системы имеется перископное оборудование типа УПК «Парус-98», в состав которого входят следующие элементы:

  • Непроникающий перископ командирский, «Парус-98КП». Имеет дневной и низкоуровневый каналы (оптический и ТВ). Степень увеличения варьируется от 1,5 до 12Х, есть возможность видеозаписи наблюдаемых данных.
  • Мачта оптронная, непроникающего типа «Парус-98УП». Фактически является многофункциональным универсальным перископом. В составе конструкции – два канала (дневной и низкоуровневый), степень увеличения – как у командирского телескопа, имеется высокоэффективный лазерный дальномер.

Таким образом, подводная лодка «Лада», ТТХ которой мы вкратце расписали, может с равным успехом использоваться в дневных и ночных условиях. Она всегда оставаясь незаметной для противника.

Прочие элементы навигационной системы

Важнейшим элементом является радиолокационная система модели РЛС КРМ-66 «Кодак». Включает в свой состав активный и пассивный радиоканалы, может работать в совмещенном режиме. При активном использовании может быть активирован особо защищенный, скрытый канал связи. Он дает полную картину окружающей подлодку обстановки (в том числе и надводной), но при этом никак не демаскирует корабль. В этом смысле подводная лодка «Лада» (проект 677) является во многом уникальным объектом, аналогов которого в мире действительно нет, как бы избито не звучало данное выражение.

Цифровая система связи модели «Дистанция». Позволяет обмениваться информацией по двунаправленному защищенному каналу передачи информации с береговыми командными пунктами, кораблями и самолетами (при условии нахождения на перископной глубине). Если возникает необходимость отправить экстренно важное сообщение с большой глубины, используется выпускная буксируемая антенна. Это оборудование находится в особо прочном корпусе, способном защитить его даже в случае боевых действий. Проще говоря, «Лада» — лодка весьма живучая.

Наконец, комплекс навигационного оборудования «Аппассионата». Содержит систему навигации инерциального типа, а также модуль спутниковой навигации GPS/ГЛОНАСС. Точность определения местонахождения при его использовании чрезвычайно велика, но зависит от близости расположения базовой станции корректировки для того или иного «провайдера».

Силовая установка

«Сердцем» подлодки является дизель-электрическая силовая установка, выполненная по схеме, которая предусматривает движение исключительно на электрическом ходу. Этим и отличается от зарубежных аналогов подводная лодка «Лада». ТТС (транспортно-технические системы) зарубежных кораблей этого класса могут обеспечивать движение только на дизельном двигателе.

Дизельный двигатель располагается в четвертом отсеке. Для выработки электричества служат два генератора марки 28ДГ, сопряженные с выпрямителями мощностью по 1000 кВт каждый. Энергия запасается в двух группах аккумуляторных батарей. В каждой из них находится 126 элементов (они находятся в первом и третьем отсеках). Общая совокупная мощность всей установки в пиковом состоянии — 10580 кВт/ч. Рабочий двигатель – электрический, возбуждается постоянными магнитами. Марка СЭД-1, удельная мощность равна 4100 кВт.

Выбранная мощность двигателя и емкость аккумуляторных батарей не случайны. Дело в том, что именно при таком соотношении становится возможной ускоренная загрузка батарей, которая практически в два раза сокращает нахождение подлодки на перископной глубине. Так как в составе генератора нет щеточного токосъемного устройства, обслуживание и эксплуатация всей установки резко упрощается и становится намного безопаснее. В этом отношении «Лада» — лодка, во многом опередившая свое время.

Основная схема работы двигателей

Всережимная электрическая силовая установка исполняет роль главного движителя во всех походных состояниях корабля. В принципе, мы уже говорили о том, что движения на одном только дизельном ходе не предусмотрено в принципе. Гребной винт имеет семь лопастей, выполнен по особой, малошумной технологии. Такое положение вещей во многом было достигнуто благодаря саблевидной форме лопастей, которая выдает минимальный уровень шума при движении. Кроме того, подлодка имеет две выносных рулевых колонки марки РДК-35.

Максимально достижимая скорость в надводном положении достигает 21 узла. В подводном положении подлодка не разгоняется свыше 10 узлов. Дальность плавания составляет порядка 6000 миль, но при движении экономичным ходом можно увеличить ресурс приблизительно еще на 650 миль.

Об условиях жизни и работы экипажа судна

В состав экипажа входит 35 человек. Для спасения людей в случае ЧП предусмотрена спасательная система КСУ-600. Она предполагает дистанционный автоматический выпуск спасательных плотов модели ПСНЛ-20. Всего их две штуки, они расположены в надстройке для выдвижных устройств.

Жилая зона на подлодке располагается в третьем отсеке. В отличие от надводных кораблей СССР и РФ, для экипажа созданы весьма неплохие условия проживания. Для личного состава предназначены двухместные каюты. Каждому офицеру положено отдельное помещение.

Прием пищи происходит в кают-компании, совмещенной с буфетной комнатой. Запасы пищи, в зависимости от их характеристик и требований к хранению, располагаются в охлаждаемых и неохлаждаемых кладовых. В последние годы на подлодки этой серии стали устанавливать камбузное оборудование нового образца: при весьма компактных размерах оно обеспечивает приготовление полноценного и разнообразного пищевого довольствия экипажа.

Запасы пресной воды хранятся в цистернах из пищевой нержавеющей стали. Пополнить запас пищевой пресной воды можно прямо в походных условиях. Для этой цели предусмотрены опреснительные установки, которые для работы используют тепло от работающих дизельных двигателей. В общем и целом, при штатном протекании похода запасов воды вполне достаточно для обеспечения не только бытовых, но и технических нужд. Полностью загруженная всем необходимым подлодка остается автономной на протяжении 45 суток.

Дальнейшая эксплуатация и перспективы корабля

Как оно часто бывает, подводная лодка «Лада» не слишком успешно справилась с испытанием временем. Дело в том, что ее технические характеристики не соответствуют современным требованиям, которые предъявляются к такому классу судов. Так, в настоящий момент идет интенсивная работа над созданием анаэробных силовых установок. В конце 2012 года желание приобрести шесть таких лодок проекта 677 «Лада» изъявила Индия, давний стратегический партнер нашей страны.

Проще говоря, стране нужны такие дизель-электрические подводные лодки, которые бы могли находиться в боевых походах как можно более длительное время, не нуждаясь в подъеме даже на перископную глубину. Подводная лодка «Лада», воздухонезависимая энергетическая установка которой будет доведена до совершенства, сможет совершать многомесячные «заплывы». Нужно отметить, что научные изыскания в данном направлении идут вполне успешно.

Что нового

Нововведений в конструкцию хорошо себя зарекомендовавшего корабля будет внесено немало. Разработчиком выступает знаменитое предприятие ЦКБ МТ «Рубин». В середине 2013 года было окончательно решено, что подводная лодка «Лада» продолжит стоять на вооружении ВМФ РФ. В модернизированном, конечно же, варианте.

Большое внимание отечественные специалисты уделили модернизации бортовых электронных систем. Была полностью переосмыслена автоматика торпедной установки, практически полностью переделана (с учетом использования современных технологий) механика электрической силовой установки.

Не осталась «обойденной» и навигация: учитывая, сколько новых решений было в нее заложено, можно смело говорить о том, что эта система заново создана. Неудивительно, что такая подводная лодка «Лада» неминуемо привлекает внимание иностранных заказчиков.

Первой со стапелей сойдет «Кронштадт». Как ни странно, но бывшие «старушки», которых готовились полностью списать, на сегодняшний день стали одними из наиболее совершенных неатомных подводных лодок во всем мире. Можно с уверенностью говорить о том, что при условии сохранения темпов работ их с удовольствием будет приобретать не только отечественный ВМФ, но и многие иностранные заказчики, поддерживая бюджет страны.

Впрочем, как можно больше лодок проекта 677 «Лада» на сегодняшний день нужно именно России, так как эти корабли являются отличным средством защиты морских границ и побережий, которых у нашей страны в достатке.
