технические характеристики, устройство, фото и видео

Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ.

Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

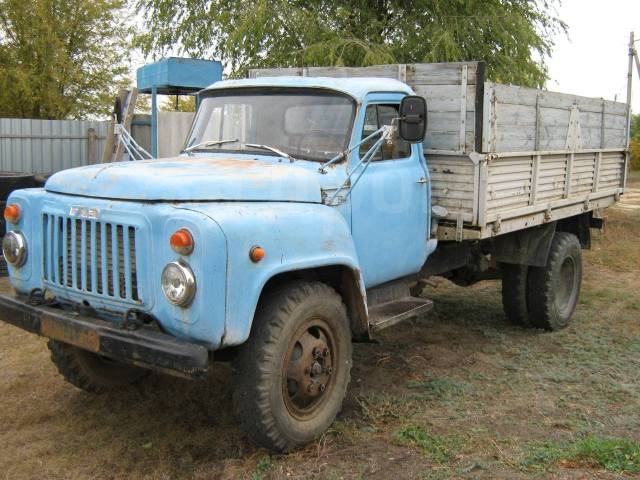

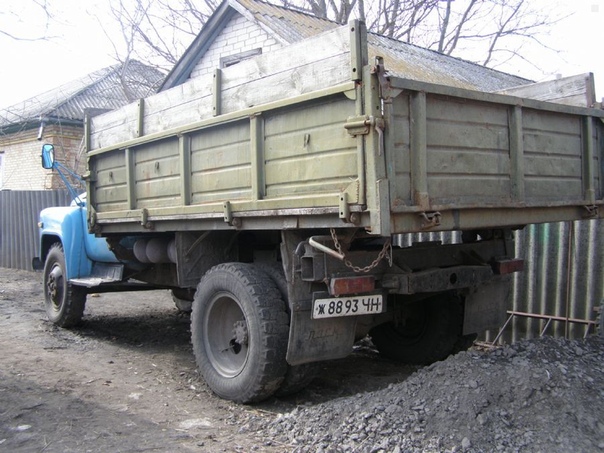

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

  • Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
  • Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
  • Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.
  • Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

  • Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
  • Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

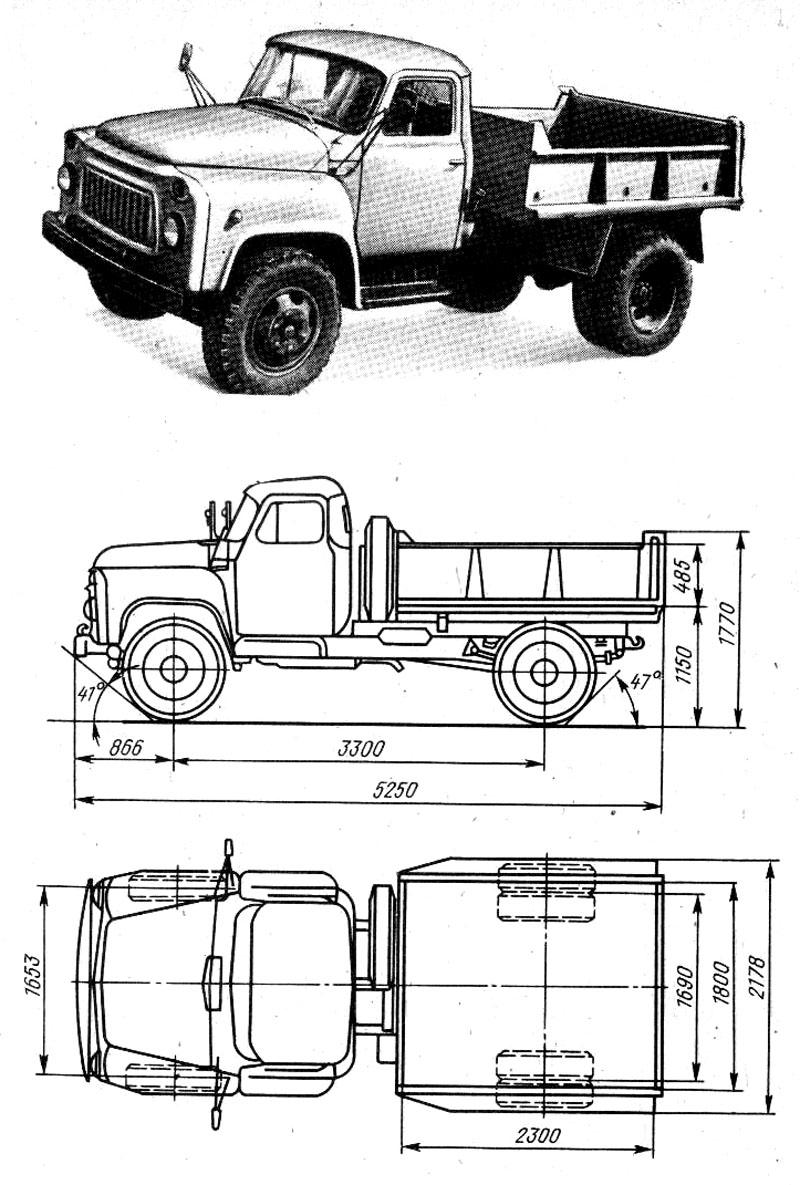

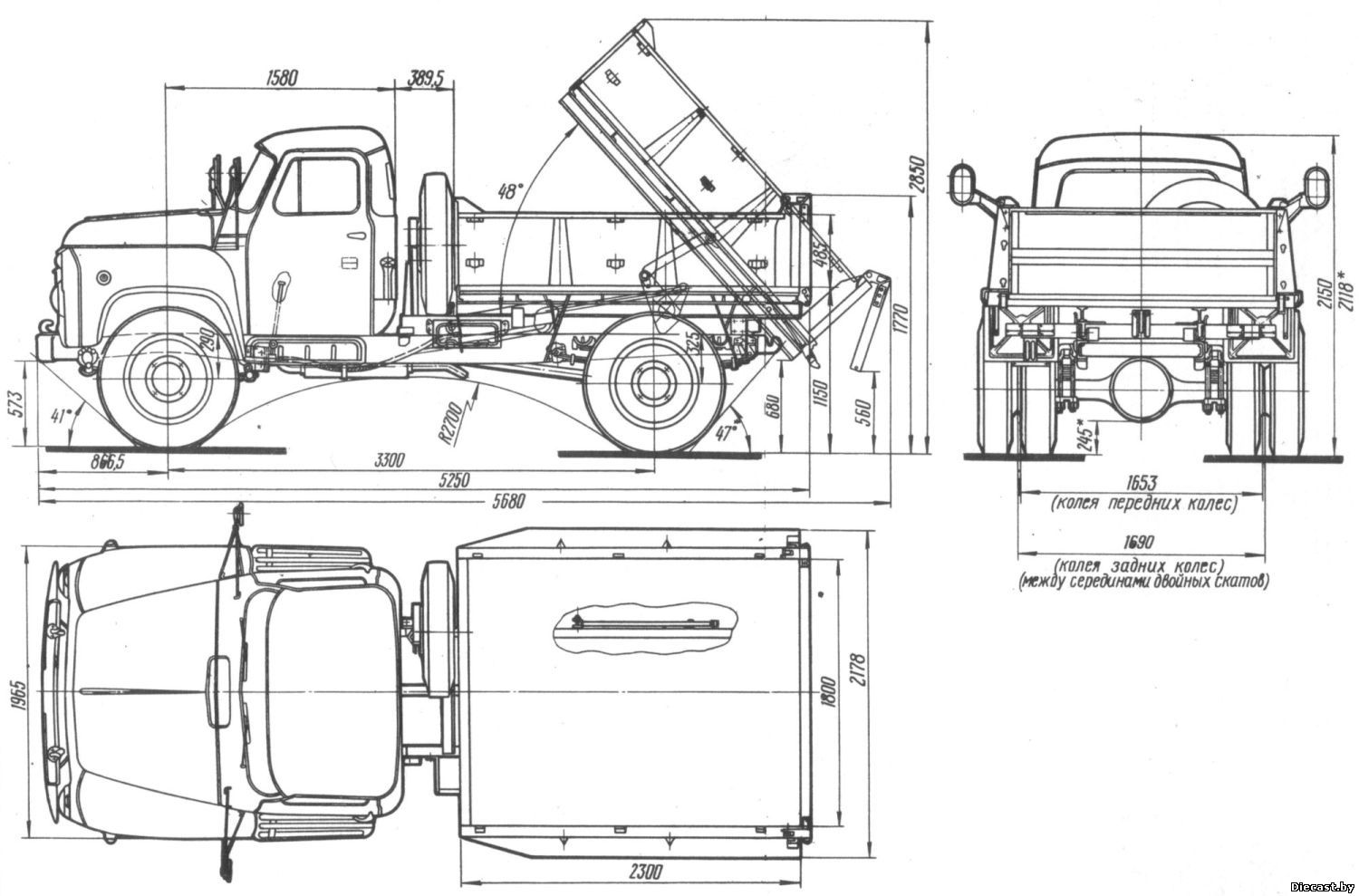

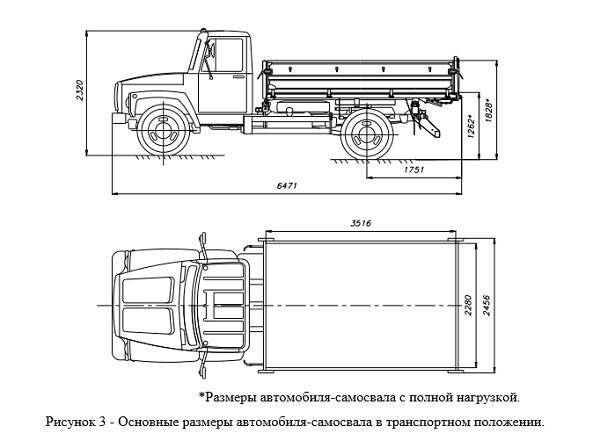

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

  1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
  2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
  3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

Характеристики Показатели Ед. измерения
Тип двигателя ЗМЗ-511.10
Скорость движения (максимум) 90 км/ч
Грузоподъемность 4,5 т
Мощность двигателя (номинальная) 92 кВт
Частота вращения 3200 об/мин
Число цилиндров двигателя 8 шт.
Диаметр цилиндра 9,2 см
Ход поршня 8 см
Рабочий объем 4,25 л
Объем бака для горючего 105 л
Расход горючего на 100 км (скорость 60 км/ч) 19,6 л
Расход горючего на 100 км (скорость 80 км/ч) 26,4 л
Размер передней колеи 1,7 м
Размер задней колеи 1,56 м
Колесная база 3,77 м
Просвет под задним мостом 0,265 м
Просвет под передней балкой 0,347 м
Тормозной путь (скорость 60 км/ч) 36,7 м
Вес (полный) 7,85 т
Вес (снаряженный) 3,2 т
Ширина 2,33 м
Высота по кабине 2,35 м
Длина 6,33 м
Тип кузова разгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина) 3,52х0,52х2,28 м
Объем кузова (борта стандартные) 5 м3
Объем кузова (борта надставлные) 10 м3
Площадь днища кузова 8 м2

Видео обзор самосвала ГАЗ-3307:

Устройство

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.

Технические данные

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

  1. C41R11 — стандартная
  2. C41R31 — удлиненная
  3. C42R31 — двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

— колея передних колес – 1 740 мм;

— колея задних колес – 1 690 мм;

— колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

— передняя ось – 2 650 кг;

— задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый «ГАЗон» будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа.

Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Импортный агрегат типа Cummins ISF 3.8 e4R располагает объемом в 3,76 литра. Это позволяет мотору развивать мощность в 152,3 л. с. на отметке в 2 600 оборотов. Кроме того, такой двигатель выдает 497 Нм крутящего момента в диапазоне от 1 200 до 1 900 оборотов.

Отечественный двигатель ЯМЗ-5344-20 произведенный на Ярославском моторном заводе, объемом в 4,43 литра. Его мощность меньше, несмотря на преимущество в «кубатуре», и составляет 137 л. с. на 2 300 оборотах. А крутящий момент равен 490 «ньютонам» в диапазоне от 1 200 до 1 900 оборотов.

Максимальная скорость, до которой эти моторы могут разогнать ГАЗ – 100 км/ч.

КПП

На ГАЗон Next установлена новая коробка передач. Это 5-ступенчатая МТ, разработанная для передачи крутящего момента до 500 Нм. Вместе с ней идет однодисковое, сухое сцепление типа Sachs ZF, необслуживаемая карданная передача и главная передача гипоидного типа.

Шасси

Подвеска ГАЗон Next была серьезно модернизирована. Спереди и сзади смонтирована рессорная ходовая часть, укомплектованная стабилизаторами поперечной устойчивости и рессорами в 1 600 мм длинной. Она сочетается с гидравлическими амортизаторами телескопической конструкции, работающими по принципу двустороннего действия.

Технические характеристики и устройство узлов автомобиля

Благодаря высоким техническим характеристикам и ремонтопригодности самосвал продолжает работать не только на промышленных предприятиях, но и в частном хозяйстве. Цельнометаллический, прочный кузов имеет надставные борта, освобождается от груза опрокидыванием на 3 стороны.

В качестве подъемника используется гидроцилиндр. Коробка отбора мощности приводит в действие шестеренчатый насос, наполняющий систему маслом через трубопроводы.

В самосвале ГАЗ-53 разработана 2-местная цельнометаллическая кабина. Внутри салона расположены места для хранения инструментов и запчастей. Панель приборов не содержит амперметра и датчика давления масла. Вместо них — сигнальные лампы. Паспортный номер находится на нижнем фланце правой боковины кабины. Бензиновый бак предусмотрен под сиденьем водителя, заливная емкость — за кабиной, у двери.

Двигатель

Самосвал комплектовался разными типами двигателей. На начальном этапе использовался мотор ГАЗ-11 с 6 цилиндрами мощностью 82 л. с. с 4-уровневой трансмиссией. Машина развивала скорость до 75 км/ч, имела грузоподъемность 3,5 т. Расход топлива на 100 км достигал 22-25 л. После модернизации устанавливали агрегат ЗМЗ-53 на 115 л. с. Потребление бензина А-76 осталось без изменений.

Для увеличения силовых показателей шасси 53-12 стали оснащать 4-тактной V-образной карбюраторной бензиновой установкой Заволжского моторного завода ЗМЗ-511.10.

Параметры ДВС:

  1. Количество цилиндров — 8.
  2. Рабочий объем — 4,25 л.
  3. Диаметр цилиндров — 92 мм.
  4. Поршневой ход — 80 мм.
  5. Порядок работы — 1-5-4-2-6-3-7-8.
  6. Номинальная мощность — 88,5 л. с.
  7. Давление масла в двигателе — 250 кПа.
  8. Норма расхода топлива ГАЗ-53 — 19,6 л/100 км.

Карбюратор

Устройство карбюратора К-135 отличается от предыдущей версии К-126Б регулировочными параметрами. Механизм имеет ниспадающий поток, открывающиеся заслонки дросселей и балансированную камеру поплавкового типа.

Принцип действия карбюратора следующий. От каждой камеры смесь проходит через впускной провод к цилиндрам. Камера слева дает горючее в 5, 6, 7 и 8 цилиндры, справа — в 1, 2, 3 и 4.

Система охлаждения

Система охлаждения двигателя — жидкостная, закрытого типа. В качестве охлаждающей жидкости используется низкозамерзающий Тосол А-40.

Электрическое оборудование

На самосвале установлено электрооборудование постоянного тока. Номинальное напряжение в сети составляет 12 В. Схема электропроводки: детали соединяются по одному проводу, металлические части кабины служат вторым проводом, прикрепляющим все отрицательные выводы проводки. Аккумуляторная батарея 6-СТ-75-ЭМ предназначена для питания потребителей и пуска мотора с помощью реле стартера.

Для подзарядки аккумулятора установлен генератор 1250-Г3 переменного тока мощностью 560 Вт, работающий совместно с регулятором напряжения. При попадании пыли и грязи в щеткодержатели возможно зависание щетки, воспламенение контактных колец. С этой целью необходимо проверить генератор.

Стартер СТ230-А1 установлен к картеру сцепления справа. При неисправностях, связанных с большим падением напряжения и снижением мощности, выполняют ремонт стартера.

Система зажигания — батарейная, бесконтактная, транзисторная. Для предохранения от воспламенения проверяют надежность закрепления проводов, очищают катушку от грязи и масла.

Размеры и сколько весит

Габаритные размеры самосвала:

  • длина — 6400 мм;
  • ширина — 2470 мм;
  • высота по кабине — 2200 мм.

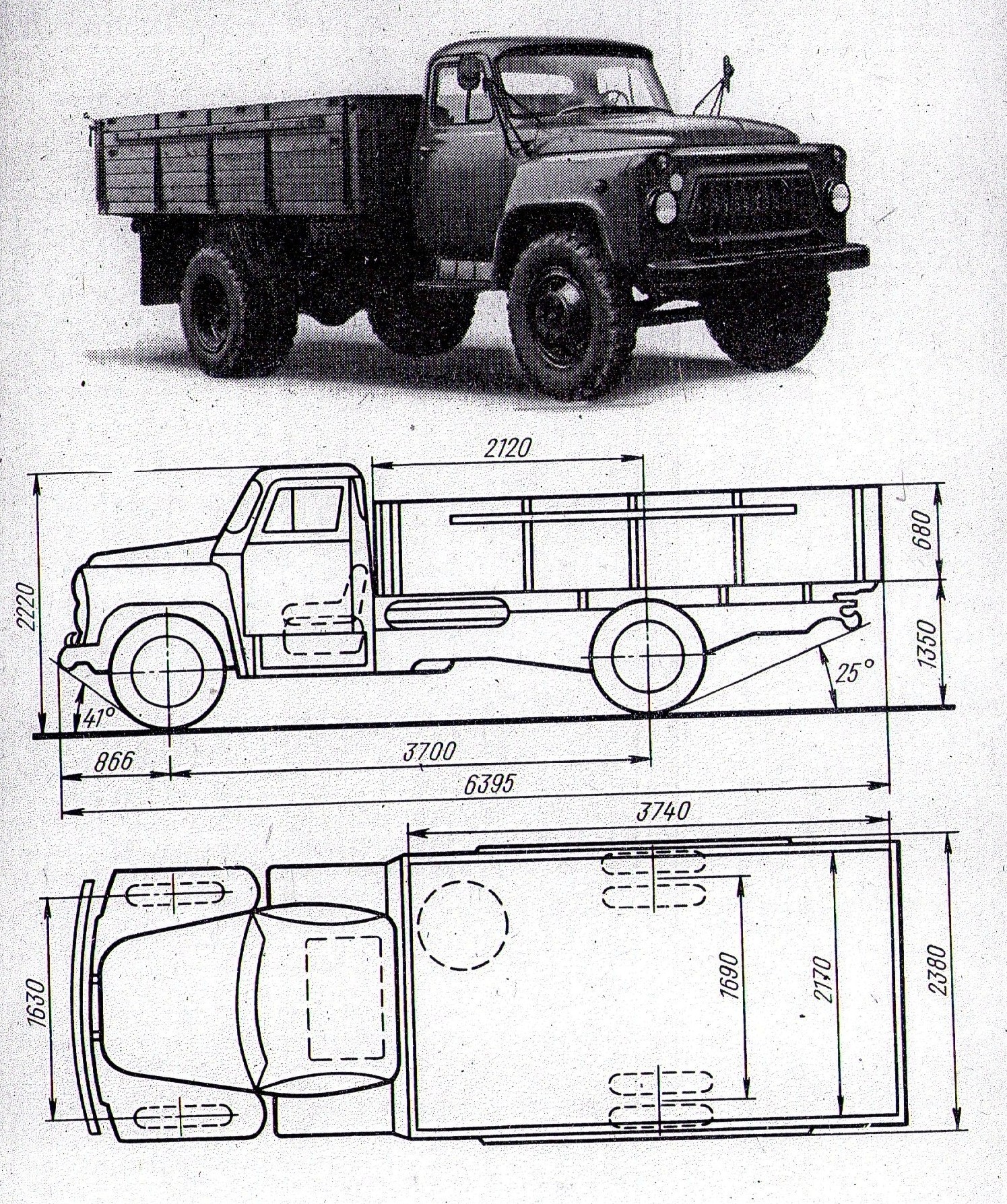

Габариты бортовой машины:

  • длина — 6395 мм;
  • ширина — 2530 мм;
  • высота — 2220 мм.

Размеры кузова составляют 3740х2110х1960 мм. Объем кузова зависит от рамы и перевозимого груза: сыпучие материалы, длинномеры или металлолом. В стандарте — 5,2 м³. Для увеличения вместительности платформу увеличивают путем наращивания бортов.

В автомобиле ГАЗ-53 вес без нагрузки достигает 3,75 т, полная масса — 7,4 т. Максимальная масса буксируемого прицепа составляет 3,5 т, без тормозной системы — 750 кг. Шины установлены пневматические радиальные размерностью 8,25R20 (240R508) и диагональные 8,25-20» (240-508»). Давление в шинах — 280-390 кПа (передние) и 500-620 кПа (задние).

Устройство

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.

Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.

ГАЗ 53 широко применялся в различных сферах

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

  • компоновка — переднемоторный грузовой автомобиль с задним приводом;
  • разновидность двигателя — ЗМЗ-53;
  • тип охлаждения — жидкостное;
  • коробка передач — МКПП с 4 ступенями + задняя передача;
  • вес — 3,2 тонны;
  • максимальная грузоподъемность — 4,5 тонны;
  • размер шин — 24-50,08 см;
  • размер колес — 8,25-20 дюймов;
  • объем топливного бака — 90 литров;
  • тип топлива — бензин А-76;
  • максимальная скорость движения — 90 км/ч на трассе;
  • расход топлива — 24-30 л/100 км.

Обслуживание

У двигателя ГАЗ 53 неплохой ресурс. Мотор отличается высоким уровнем выносливости. Он обеспечивает длительный срок эксплуатации транспортного средства, практически не подвергается частым поломкам и не выходит из строя.

Чтобы увеличить эксплуатационный ресурс двигателя, следует регулярно проводить техническое обслуживание мотора. Оно включает в себя следующие работы:

Регулярную замену моторного масла. Оптимальный показатель для замены — это прохождение транспортным средством свыше 6 тыс. км. В качестве моторного масла специалисты рекомендуют применять минеральный тип состава или полусинтетику. Такие жидкости подходят для УАЗов и Волг.
Настройку положения головки блоков, подтяжку крепежных элементов коллектора. Последний известен, как паук. Процедуру рекомендуется выполнять каждые 1-2 тыс. км пробега автомобиля. Если в процессе эксплуатации была заменена прокладка ГБЦ или ремонт другого элемента системы, процедура является обязательной. Стоит учесть, что выполнение подтяжки следует проводить, когда двигатель остынет.
Проверять и регулировать уровень жидкости в системе охлаждения. Эта процедура способна перейти в разряд ежедневных

Особенно важно это делать летом, так как повышение температуры способно вызвать перегрев двигателя. Ремонт охлаждающей системы мотора стоит дорого

Поэтому, если не хочется переплачивать за ошибку, следует ответственно отнестись к данному пункту.
Регулировать положение клапанов. От того, как установлен клапан, зависит работоспособность мотора и величина компрессии в процессе эксплуатации. Сразу стоит отметить, что газораспределительная система собрана качественно, поэтому каждый день настраивать клапаны не нужно. В основном процедуру рекомендуют проводить после замены прокладок головки блока цилиндров.
Контролировать уровень масла, которое находится в емкости внутреннего сгорания. В основном это касается владельцев Волг и УАЗов. Подобная процедура проводится для обеспечения элементов и механизмов необходимым количеством смазывающей жидкости во время эксплуатации транспортного средства. Для отслеживания внутри емкости предусмотрен уровень, который позволит вовремя определить недостаток масла и долить его.
Проводить внешний осмотр автомобиля. Дело в том, что во время поездок могут произойти разные поломки, одна из которых способна привести к образованию течи масла из двигателя. Многие утверждают, что это одна из главных проблем двигателя, которая требует решения. Если течь была обнаружена, необходимо как можно быстрее принять меры по ее устранению.

Дополнительно опытные водители и мастера рекомендуют периодически разбирать силовой агрегат, чтобы проверить его работоспособность и состояние. Разборка и сборка осуществляются посредством использования набора ключей. Для проведения работ потребуется опыт, поэтому начинающим водителям лучше обратиться за помощью профессионалов.

Для замены масла потребуется выполнить следующие действия:

  1. Демонтировать крышку горловины емкости и снять ее.
  2. Снять пробку, которая закрывает сливное отверстие.
  3. Дождаться, пока стечет масло. Предварительно рекомендуется подставить под горловое отверстие заранее подготовленную емкость.
  4. Удалить фильтр и заменить его на деталь.
  5. Залить небольшое количество жидкости в полость обновленного фильтра.
  6. Залить моторное масло в емкость силового агрегата.

Далее необходимо запустить мотор и дать ему прогреться. Это поможет ускорить распределение масла по всем механизмам конструкции. Последний шаг заключается в проверке наличия протечек. Если их нет, замену топливной жидкости можно считать успешно завершенной. Если они присутствуют, необходимо устранить протечку и долить масло до нужного уровня.

Преимущества и недостатки

53-я модификация ГАЗ отличается несколькими достоинствами:

  • легкость управления;
  • проходимость по любым дорогам;
  • надежность сборки;
  • выполнение ремонта вне зависимости от условий;
  • доступная стоимость запчастей;
  • пробег без капремонта — около 400 тыс. км.

Минусами самосвала называют:

  • слабое сцепление и тормозная часть;
  • разрыв соединений распредвала и карданного вала;
  • вытекания жидкости через сальники мотора и коренного подшипника.

В целом, шоферы отмечают хорошее качество металлических элементов машин выпуска 1980-х гг. Среднее время эксплуатации транспорта без поломок составляет 12 лет.

Технические характеристики

Характеристики машины во многом определяют сферу использования самосвала. Хоть на протяжении всего времени выпуска было много модификаций, но основные технические характеристики модели оставались практически одинаковыми.

Тип машины Самосвал
Колесная формула 4 x 2
Вес самосавала, кг 7400
Максимальная нагрузка для передней оси , кг 1810
Максимальная нагрузка для задней оси , кг 5590
Максимальная подъемность грузов, кг 4000
Вес снаряженного самосвала, кг 3250
Максимальная скорость (км/ч) 80
Мотор ЗМЗ-53-18
Мощность мотора (л.с.) 120
Тип подвески рессорная
Кабина металлическая
Вместительность топливного бака, л 190 основной газовый баллон и 60 дополнительный
Экологический тип Евро-0

Какое давление должно быть в шинах по марке легкового автомобиля: таблица

Каждый автопроизводитель в обязательном порядке указывает, какое давление в шинах должно быть для оптимальной эксплуатации машины. Соблюдение допустимых порогов является обязательным, если условия нарушены – это может вызвать негативные последствия:

  • снижение управляемости;
  • увеличение расхода топлива;
  • возможность повреждения покрышки и диска;
  • интенсивный износ резины.

В совокупности факторы снижают комфорт вождения. Следовательно, рекомендуемое давление необходимо соблюдать, не смотря на доводы «опытных» автомобилистов. Правильное количество воздуха внутри шин гарантирует необходимую безопасность во время езды.

Единицы измерения давления в шинах


Измеряется тремя общепринятыми шкалами:

  • BAR;
  • PSI;
  • Ат;
  • Кг/см²;
  • МПа – более удобно применять кПа.

Разница между ними – область применения. В странах СНГ популярны технические атмосферы, паскали и метрическая система (Кг/см²;). В Европе и Америке измерения осуществляются в фунтах на квадратный дюйм и барах.

Соотношение единиц измерения между собой:

  • 1 кг/см²=98 кПа;
  • 1 БАР= 100кПа;
  • 1PSI= 6,89 кПа.

Какое давления в шинах должно быть летом

Для периода летней жары актуально принудительно занижать накачку резины. При повышении температуры воздуха и нагреве асфальта, покрышки также накаляются, что приводит к увеличению объема воздуха внутри баллона. К примеру, во время передвижения по трассе самопроизвольное расширение увеличивает давление на 0,2-0,3 БАР, что провоцирует износ шин и жесткость хода.Показатели актуальны для легкового седана, джипа и грузовой машины, независимо от конструкции баллона.

Какое давление в покрышках должно быть зимой

Для зимней эксплуатации рекомендуется наоборот перекачивать покрышки. Факт вызван обратной реакцией воздуха на замерзание – плотность газа увеличивается, что провоцирует падение давления.

Во время выезда из теплого гаража, перепад температуры может составлять до 30 °С, что непременно вызовет падение давления на 0,3-0,4 Ат. Следовательно, предварительно необходимо резину перекачать на величину изменения. Это актуально для задних и передних колес, при этом тип машины не имеет значения, будь то внедорожник или городской лифтбек.

Определить конкретное давление поможет сервисное руководство или специальная табличка, бирка, как правило, прикреплена на водительской двери или под капотом.

Если у легковушек достаточно установить номинальный показатель один раз и поддерживать его, то с грузовиками все сложнее. Обычно грузовик делится на тягач и полуприцеп/прицеп (фура). Здесь используется два порога:

  • пустой;
  • с грузом.

Нормальная накачка шин фуры составляет от 4,0 до 6,5 Ат без загрузки, под тяжестью показатель увеличивается на 0,5 – 1,0 единицы. Точный порог зависит от модели автомобильных шин, разновидности транспорта, количества колес и нагрузки на ось.

Таблица давления в шинах по размеру для грузовиков
Тип машины Давление передняя ось Давление задняя ось
Пустой Груженый Пустой Груженый
ЗИЛ 130 самосвал 4,5 4,5 5,0 6,5
ЗИЛ 130 Бычок 5,0 4,8 5,2
ГАЗ 2217 Соболь 2,4 2,4 2,6 2,6
Погрузчик JCB 3CX 3,3 3,5 3,3 3,5
Трактор МТЗ 80 1,4 0,8 2,5 1,4
Трактор МТЗ 82 1,4 1,4
Трактор Т25 1,5 2,0 0,9 1,2

Для легковых авто, нормы накачки колес обычно составляют от 2,0 до 2,5 Ат, в зависимости от конструкции машины и типа покрышек. Узнать необходимые параметры можно в руководстве пользователя или паспорте ТС.

Об истории модели

Работа над созданием машины, которая должна была прийти на смену ГАЗ-53/ГАЗ-52, началась ещё в конце 70-х годов. Первые опытные образцы, под заводским индексом ГАЗ-4301, были построены в 1979 году. Вторая серих опытных машин была закончена в 1981 году. Автомобиль получил более просторную и современную, на тот момент двухместную кабину, оборудованную более эффективной системой вентиляции и отопления.

Есть мнение, что при её создании инженеры-конструкторы ГАЗа ориентировались на кабину западногерманских грузовиков «Магирус-Дойтц», крупная партия которых была закуплена Советским Союзом для работы на БАМе и других ударных стройках Сибири и Дальнего Востока.

«Магирус-Дойтц».

Параллельно с карбюраторной шло создание и дизельной версии нового горьковского грузовика. В декабре 1986 года предприятие завершило испытания ГАЗ-ЗЗО7, и в 1989 году эта модель была запущена в серийное производство. Основным двигателем ГАЗ-3307 стал мотор ЗМЗ-5231.10.

Эпоха карбюраторных грузовиков уходила в прошлое, и они постепенно вытеснялись дизельными «собратьями» – сначала с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы «Deutz», а потом и с турбодизелем Минского моторного завода Д-245.7.

Опытный ГАЗ-4301 – прообраз будущего ГАЗ-3307.

В 1996-1997 годах грузовики ГАЗ-ЗЗО7 не выпускались, затем они вернулись в серийное производство завода, хотя и в довольно скромных объёмах. Серийное производство модели с бензиновыми двигателями ЗМЗ был прекращён в 2009 году, однако их мелкосерийный выпуск продолжился. Речь идёт о сертифицированных для государственных структур специальных версиях. На свободном рынке грузоперевозок ГАЗ-3307, конечно же, уже давно не является конкурентоспособным и практически не имеет шансов найти покупателей.

С конца 2016 года на эти немногочисленные новые ГАЗ-ЗЗО7 стали устанавливать модернизированные инжекторные бензиновые двигатели ЗМЗ-524400 типа V8 мощностью 137 л. с. с гидрокомпенсаторами клапанов в ГРМ, с распределенным впрыском топлива (бензин АИ-92 и АИ-95) и каталитическим нейтрализатором (Евро-4). В отличие от бензиновых грузовиков прежних выпусков, ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

Самодельные варианты применения ДВС ЗМЗ 53

В связи с неприхотливостью двигателей серии ЗМЗ 53, их доступностью и относительно невысокой стоимостью многие «самоделкины» нередко пытаются «внедрить» ДВС на другие марки автомобилей. Например, на Газель уже устанавливались подобные агрегаты.

Несмотря на довольно внушительные габариты, у «газоновских» моторов относительно небольшой вес (230-270 кг), и двигатель все же помещается под капотом Газели, не очень сильно нагружая автомобиль. Ставят эти моторы и на УАЗ с соответствующими переделками (меняют радиатор, переваривают крепления ДВС и т.д.)

Пример самодельного трактора с использованием двигателя ЗМЗ 53

Трансмиссия

Сцепление однодисковое, сухое фрикционное, с демпфером крутильных колебаний на ведомом диске Привод сцепления – гидравлический, с периферийными нажимными пружинами.

Двигатель работает в связке с механической пятиступенчатой коробкой переключения передач (автомобили первых лет выпуска оснащались 4-х скоростными МКПП), полностью синхронизированной, с постоянным зацеплением шестерён. Передаточные числа МКПП: I передача – 6,55; II передача – 3,933; III передача –  2,376; IV передача – 1,442; V передача – 1,000; Задний ход – 5,735.

Шасси ГАЗ-3307.

Карданная передача представляет собой два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках. Передача главная – коническая, одинарная, гипоидного типа, с передаточным числом 6,17. Дифференциал – конический, шестерёнчатый. Полуоси – полностью разгруженные. Задний мост с тормозами и ступицами имеет вес 270 кг.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Технические характеристики ГАЗ-53, история модификаций модели, узлы и детали силовой установки

В 60-х годах прошедшего века завод, именуемый сегодня «Группа ГАЗ», приступил к производству среднетоннажных грузовых автомобилей.

На грузовики устанавливались новые силовые агрегаты, механизмы трансмиссии, кабина и кузов, органы управления.

Модели серий 52, 53, 66 образовали линейку универсальных грузовиков, которые в интересах народного хозяйства обеспечивали перевозку в промышленности, для сельскохозяйственных и строительных нужд.

Модификации и история выпуска

Автомобиль являлся самым массовым грузовиком союзных республик. На дорогах страны работало 4 млн машин в обычном, самосвальном и специализированном исполнении.

В 1961-1967 гг. производился ГАЗ-53Ф. Шестицилиндровый на 82 л. с. мотор ГАЗ-11 с четырехступенчатой коробкой переключения скоростей обеспечивали перевозку 3 500 кг груза, потребляя на пробег в 100 км 24 литра низкооктанового бензина.

К планируемому времени выпуска модели не было в производстве V-образного восьмицилиндрового силового агрегата.

Для 53Ф форсировали шестицилиндровый ГАЗ-11, увеличив сжатие смеси. Не было готового гипоидного заднего моста, поэтому поставили механизм с коническими шестернями от модели 51A (автомобиль изображен на фото).

Объективно, по своим техническим характеристикам, автомобиль ГАЗ-53Ф являлся переходной моделью между серией 51A (с нагрузкой 2 500 кг) и серией САЗ-53Б (с грузоподъемностью на тонну больше), что достигалось увеличенной до 3,7 м базой и новыми шинами 8,25-20, монтируемыми на стальные диски.

Автомобиль использовали не только в качестве самосвала, но также была распространена ассенизаторская машина, бензовозы и молоковозы.

ГАЗ-53 не являлся законченной конструкцией, из-за частых выходов из строя деталей и механизмов не имел популярности среди водителей и работников ремонтных служб автотранспортных предприятий. Грузовик с явно слабым мотором и ненадежным мостом выпускался до 1967 года.

С 1964 по 1983 год на дороги выходили модели серий 53 и 53А с грузовой нагрузкой 3 500 и 4 000 кг. Более мощный силовой агрегат ЗМЗ-53 на 115 л. с. обеспечил увеличение скоростного параметра до 85 км/ч при потреблении бензина 25 литров на 100 км.

Отличия линейки 53А от 53

Модели автомобиля имеют следующие отличия:

  • усиленная передняя ось;
  • новая конструкция кардана;
  • более надежная конструкция рулевого привода;
  • новая решетка радиатора;
  • сигналы поворота дублируются повторителями на крыльях кабины;
  • наличие стеклоочистителей с электроприводом;
  • отопление кабины.

В 1973 г. модель 53А отметили Государственным знаком качества СССР.
Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование.

Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса.

На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.

Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511.

Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч.

Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.

Технические характеристики базового бортового автомобиля ГАЗ-53:

Показатель

Ед. изм.

Значение

Период производства

1964-1983 гг.

Предельный размер по габариту (длина, ширина, высота)



мм

6 395, 2 380, 2 220

Расход топлива

л/100 км

24

Мест всего

3

Нагрузка

кг

4 000

Вес с полной загрузкой

кг

7 400

База между колесными осями

мм

3 700

Просвет до грунта минимальный

мм

265

Скорость

км/ч

до 85

Силовой агрегат

ЗМЗ-53

Механизм сцепления

один диск, сухого типа, с рычажным приводом

КПП

на четыре ступени

Передача заднего моста главная

одинарная, коническая, гипоидная

Рулевая колонка

червяк глобоидной формы и ролик на три гребня

Размерность шин

8,25-20

Устройство тормозов

механизм барабанного типа по всем осям, с гидравлическим приводом



Дизельный двигатель автомобиля

Двигатель на грузовике ГАЗ-53 (ЗМЗ-53) V-образный, восьмицилиндровый (два ряда по четыре цилиндра), карбюраторного типа, работает по четырехтактному циклу.


Рабочий объем цилиндров ДВС автомобиля ГАЗ-53 – 4,25 л (при размере цилиндров в поперечном сечении 92 мм и ходах поршня 80 мм).

Технические характеристики по мощности 115 л. с. Запуск мотора ГАЗ-53 осуществляется при помощи стартера.

Номинальные обороты коленчатого вала в минуту – 3 200. Степень сжатия смеси – 6,7.

Системы и механизмы

Блок цилиндров выполнен литьем из сплава Ал-4, после отливки герметизирован термической обработкой и пропиткой синтетической смолой. Это моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршневая группа отливается из сплава алюминия Ал-30. Поршень круглой формы с плоским днищем, в его теле прорезаны три канавки для маслосъемных и компрессионных колец.

Поршни делятся на 5 ремонтных групп по собственному диаметру (буквенная маркировка) и на 4 группы по диаметру отверстия поршневого пальца (цветовая маркировка).

Головки блоков выполнены из сплава Ал-4. Седла клапанов из чугуна, направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединяются резьбовыми шпильками через прокладки из асбокартона, армированного сталью.

Коленчатый вал отлит из чугуна, на нем сформированы шейки шатунов, опоры и противовесы. Вал проходит динамическую и статическую балансировку.

Осевое перемещение коленвала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке маслосгонными канавками, сальниками и асбестовой набивкой.

Механизм газораспределения с верхней установкой клапанов обеспечивает впуск в цилиндры рабочей смеси и выпуск отработанного газа.

Устройство состоит из: распределительных валов и шестерен, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин.

Распределительный вал куется из стали. Имеет пять шеек опоры, кулачки, шестеренчатый привод маслонасоса и распределителя зажигания.

В систему питания входят: бензобак на 90 л, трубопроводы, диафрагменный насос с механическим приводом, фильтрующие устройства очистки топлива и двухкамерный карбюратор К-126 – устройство для приготовления бензовоздушной смеси.

Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый с приводом от распредвала, масляный фильтр полнопоточный, обслуживаемый.

Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.

Система охлаждения с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Емкость – 22 литра. Система зажигания контактная.

Модель 53 12

Грузовик предназначен для транспортировки грузов весом до 4 500 кг по асфальту и грунтовым дорогам. Машина допускала эксплуатацию при температуре от +40 до -40º C.

Вариант 53 12 является глубокой модернизацией модели 53А с лучшими показателями по экономии горючего, ремонтным регламентам и безопасности.

Повышение мощности силовой установки, применение новых радиальных шин позволило увеличить динамику и проходимость машины.

Автомобили серий 53 27 и 53 19 работали на сжатом и сжиженном газе.

Силовой агрегат ЗМЗ-53-11 получил секционный маслонасос, полнопоточное фильтрующее устройство, новые головки цилиндров с повышенным параметром сжатия, вентиляция картера была переведена на закрытую схему.

У автомобиля были усилены: рессорная подвеска, рамные элементы, поперечина (балка) оси. Удалось на 19% уменьшить токсичность выхлопа.

В дальнейшем автомобиль оборудуется триплексом переднего обзора, бесконтактной системой зажигания, новой светотехникой, аварийными сигналами, гидровакуумным усилителем с распределением давления торможения по осям.

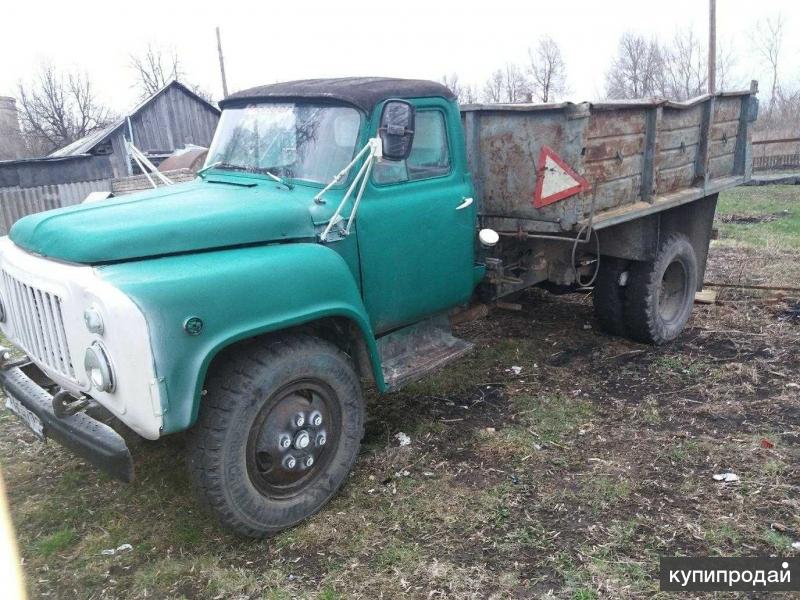

Самосвал

Грузовик выпускался для транспортировки сыпучих грузов в интересах сельского хозяйства и промышленности. За счет гидравлической системы механизировался процесс разгрузки.

Емкость цельнометаллической кузовной платформы – 5 кубометров. Специальный механизм допускает механическую выгрузку на одну из рабочих сторон.

Производился самосвал на шасси ГАЗ-53 02 с укороченной в задней части на 270 мм рамой. Колесная база при этом оставалась прежней. Оборудовался валом отбора мощности.

Платформа комплектовалась гидронасосом шестеренчатого типа, который через систему управляющих клапанов обеспечивал работу трех звеньевого гидроцилиндра подъема кузова.

Задние сцепное и буксировочное устройства были перемещены на боковые части рамы.

Проблемные вопросы всей серии

Серия автомобилей имеет следующие недостатки:

  • малый ресурс сцепления и тормозной системы;
  • значительный расход топлива;
  • ненадежные: соединение частей карданной передачи, распределитель и вариатор катушки зажигания;
  • течь сальника заднего коренного подшипника двигателя.

Среднетоннажный грузовик 53-й серии показал себя технически простым, надежным автомобилем, легким в управлении. Долговечные, с неброским дизайном автомобили можно и сейчас встретить на сельских дорогах регионов.

Машина может обслуживаться и ремонтироваться в гараже частного подворья, в сельской мастерской, в «поле». Запчасти на автомобиль дешевы и недефицитны.

При замене масла и фильтрующих элементов в регламентные сроки ресурс двигателя до капремонта может превысить 400 тыс. км.

И в заключении посмотрим видео тест-драйва грузовика ГАЗ-53, а также узнаем мнение экспертов о технических характеристиках автомобиля:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ГРУЗОВОЙ АВТОМОБИЛЬ ГАЗ-53А

Горьковский автомобильный завод в период с 1961 по 1993 год поставил на поток выпуск среднетоннажных грузовиков ГАЗ-53. Грузоподъемность автомобиля составляла от 3 до 4,5 тонны, в зависимости от модификации. Рассматриваемая машина относится к третьему поколению этого класса. Данное транспортное средство, с учетом всех трансформаций, стало самым массовым по серийному выпуску из советских грузовых авто. За период производства было выпущено более четырех миллионов машин.

Модельный ряд (ГАЗ-53 Ф)

До 1967 года разрабатывался и выпускался ГАЗ-53 Ф. Авто оснащалось шестицилиндровым силовым агрегатом с четырехступенчатой КПП. Расход топлива составлял порядка 24-х литров на сотню километров. Мостовой узел имел конические шестерни, движок от ГАЗ-11 форсировали для увеличения сжатия смеси.

Рассматриваемая модель автомобиля ГАЗ-53, грузоподъемность которой составляла 3,5 тонны, оснащалась новыми шинами и увеличенной базой. На основе этой машины проектировались бортовые грузовики, самосвалы, молоковозы и прочее. Учитывая частый выход из строя деталей, низкую мощность и ряд конструкторских недочетов, авто не пользовалось популярностью и было снято с производства в 1967 году.

Область применения автомобиля ГАЗ-53

ГАЗ-53 — история модели

Грузовик ГАЗ-53 выпускался на Горьковском автомобильном заводе с 1959 по 1993 год. Для народного хозяйства страны, стран социалистического лагеря, Бельгии и Финляндии было изготовлено более 4 млн экземпляров.

Грузовик отличает дружелюбный вид, если таковой бывает у автомобилей, приятная жизнерадостная расцветка. Трудяга был задействован на стройках, промышленных, коммунальных предприятиях. В 80-е годы прошлого века в сельском хозяйстве четыре из пяти автомобилей были этой модели.

Серии 53 и 53А

Период с 1964 по 1983 год ознаменовался выпуском моделей ГАЗ-53 и 53А. Эти модификации оснащались более мощной силовой установкой ЗМЗ-53 на 115 литров. Конструкция обеспечивала увеличение скорости до 85 км/ч при расходе горючего (л/км) – 25/100. Для расширения функционала грузовика было предусмотрено обустройство самосвальной платформы, крытого кузова, приспособление снятия мощности для гидравлического насоса.

Грузоподъемность ГАЗ-53 была ниже на 0,5 тонны (3,5 и 4,0), чем у модели 53А. Кроме того, вторая вариация имела следующие преимущества:

  • Более мощную среднюю ось.
  • Конструктивно обновленный кардан.
  • Проработанный рулевой механизм.
  • Обновленную радиаторную защиту.
  • Дублирующие поворотники на крыше.
  • Новое отопление кабины и стеклоочистители на электроприводе.

Рассматриваемая модель советского грузовика была отмечена Государственным знаком качества СССР.

Модификации и история выпуска

Автомобиль являлся самым массовым грузовиком союзных республик. На дорогах страны работало 4 млн машин в обычном, самосвальном и специализированном исполнении.

В 1961-1967 гг. производился ГАЗ-53Ф. Шестицилиндровый на 82 л. с. мотор ГАЗ-11 с четырехступенчатой коробкой переключения скоростей обеспечивали перевозку 3 500 кг груза, потребляя на пробег в 100 км 24 литра низкооктанового бензина.

К планируемому времени выпуска модели не было в производстве V-образного восьмицилиндрового силового агрегата.

Для 53Ф форсировали шестицилиндровый ГАЗ-11, увеличив сжатие смеси. Не было готового гипоидного заднего моста, поэтому поставили механизм с коническими шестернями от модели 51A (автомобиль изображен на фото).

Объективно, по своим техническим характеристикам, автомобиль ГАЗ-53Ф являлся переходной моделью между серией 51A (с нагрузкой 2 500 кг) и серией САЗ-53Б (с грузоподъемностью на тонну больше), что достигалось увеличенной до 3,7 м базой и новыми шинами 8,25-20, монтируемыми на стальные диски.

Автомобиль использовали не только в качестве самосвала, но также была распространена ассенизаторская машина, бензовозы и молоковозы.

ГАЗ-53 не являлся законченной конструкцией, из-за частых выходов из строя деталей и механизмов не имел популярности среди водителей и работников ремонтных служб автотранспортных предприятий. Грузовик с явно слабым мотором и ненадежным мостом выпускался до 1967 года.

С 1964 по 1983 год на дороги выходили модели серий 53 и 53А с грузовой нагрузкой 3 500 и 4 000 кг. Более мощный силовой агрегат ЗМЗ-53 на 115 л. с. обеспечил увеличение скоростного параметра до 85 км/ч при потреблении бензина 25 литров на 100 км.

Узнайте технические характеристики двигателя ГАЗ-66 в подготовленной нами статье. А вот здесь можно найти описание ЗИЛ-131 КУНГ.

Модификация 53-12

Эта модель ГАЗ-53, грузоподъемность которой составляла до 4,5 тонны, выпускалась с 1983 по 1992 год. Машину оснастили двигателем ЗМЗ-511 мощностью в 120 конских сил, скоростным максимумом в 90 км/ч. Расход топлива увеличился до 30 литров на сотню, однако появилась возможность монтажа газовой установки для заправки сжиженным либо сжатым газом.

Грузовик рассчитан на транспортировку различных грузов по трассе и грунтовой дороге при температуре окружающей среды от –40 до +40 градусов по Цельсию. Рассматриваемая модель является усовершенствованной версией серии 53А. Авто получило усовершенствованный мотор, резину радиального типа, что дало возможность повысить динамику и проходимые качества транспортного средства. Машины с газовыми установками выпускались под индексами 53-27 и 53-19.

Обновленный силовой агрегат оснащался секционным насосом для масла, фильтрующими полнопоточными элементами, новыми цилиндровыми головками, вентиляция картера осуществлялась по закрытому контуру. Также были усилены осевая балка, амортизационные и рамные элементы, токсичность выхлопа снизилась практически на 20 процентов.

Экспортные и модернизированные варианты

Грузоподъемность машины ГАЗ-53, идущей на экспорт, достигала 4,5 тонны. На реализацию за рубеж шли модификации серий 53-50 и 53-70. Востребованы автомобили были в Бельгии, Финляндии, социалистических странах. На Кубе и в Болгарии имелись производственные мощности для сборки машин из комплектов, получаемых от Горьковского автозавода.

Модернизированные и экспортные серии позднего выпуска оснащались триплексом переднего обзора, бесконтактным блоком зажигания, современными светотехническими элементами, аварийными датчиками, гидровакуумным усилителем, распределителем давления при торможении по всем осям.

Например, грузоподъемность ГАЗ-53 (самосвал) с индексом 02 составила более 4-х тонн с вместимостью цельнометаллической самоопрокидывающейся платформы кузова в пять метров кубических груза. Самосвал широко использовался в промышленности и сельском хозяйстве. Благодаря конструкционным особенностям выгрузка производилась на удобную рабочую сторону.

Какая вместимость кузова ГАЗ-53 самосвал, сколько кубов, сколько вёдер угля в нём?

ГАЗ -53 самосвал надёжно служил в наше советское , да и постсоветское время, невзирая на погоду в любой сезон года. Хорошая техника. Мне довелось немного поработать на модели ГАЗ — САЗ 53 Б.Его заявленная паспортная грузоподъёмность составляла 3,5 тонны. Кубатура кузова составляла 5 куб.м. Доводилось и уголь возить.Если грузились в дождь, то брали меньше по объёму, так как уголь мокрый тяжелее сухого, и намного.Грузились поэтому по — разному, а у некоторых вместимость кузова увеличивалась путём наращивания бортов и они » брали » и 4 тонны. » Газон » без напряга осиливал и это. Сколько вёдер угля не могу сказать — никогда не считали, но подсчитать можно. Допустим возьмём 12 — ти литровое ведро. В него помещается не менее 12 кг. угля ( опять же смотря какого : сухого или мокрого ). Таким образом, если взять в идеале загрузку по заявленной грузоподъёмности, то в вёдрах она составит: 3500 кг. : 12 кг./ведро = почти 292 ведра.

Вопрос напомнил мне про вопрос о газели, так и с Газоном, объём то в кузове достаточно большой, ног это не значит, что весь кузов по борта можно загрузить углём.

Уголь достаточно тяжёлый, а грузоподъёмность ГАЗ-53 ограниченна примерно 4 тоннами, вот из этого и получаем, если самая популярна я у населения марка угля «семечка» весит от 1.5 до 1.8 тонны в кубическом метре, то получаем, такой расчёт.

Газон можно загрузить примерно от 2.2 до 2.6 куба максимум, из этого примерно 220-260 вёдер угля.

такой объём далеко не полный кузов, как написано в вопросе сколько влезит, так как если газон загрузить полностью примерно 6 кубов, то перевезти около 10 тонн угля ему будет не под силу.

Размеры кузова ГАЗ 53 — 3740*2170*680 мм. Перемножив эти показатели, получаем объем 5,2 куба. Это объем заводского кузова по кромке бортов. Грузоподъемность — 4 тонны. Разумеется, кубатуру кузова можно без труда увеличить, сделав нашивки. Умельцы увеличивают кубатуру в 1,5, в 2, а то и в 2,2 раза. Обычно, на заводские борта, делают нашивки такой же высоты. Тогда объем кузова будет уже около 11 кубов.

Технические свойства

Ниже представлены основные технические характеристики автомобиля ГАЗ-53, схема электрооборудования:

  • Силовая установка – поршневого типа, карбюраторная, четырехтактная, изготовлена из алюминиевого сплава.
  • Объем (куб. см) – 4 250.
  • Мощность (л. с.) – 115.
  • Охлаждение жидкостное.
  • Конструкция – рамная, двухдверная с левым размещением руля.
  • Узел подвески – передняя (зависимая, рессорная балка), задняя (аналогичная листовая рессора).
  • Коробка передач – механика, четыре ступени.

Электрооборудование состоит из следующих элементов:

  • Размещенных в салоне приборов.
  • Аккумулятора (75 а/ч).
  • Стартера, генератора.
  • Проводки.
  • Моторов стеклоочистительного и отопительного узла.
  • Элементов блока зажигания.

Топливный бак грузовика вмещает в себя 90 литров, максимальная скорость составляет 85-90 км/ч при расходе горючего 24 литра на сотню километров.

Дополнительные характеристики автомобиля ГАЗ-53

Перемещение автомобиля ГАЗ-53 осуществляется путем передачи вращательного движения коленчатого вала ДВС через коробку передач, посредством карданного вала — на задний мост, и распределяется на колеса. Плавность переключения передач обеспечивается механизмом сцепления.

В автомобиле ГАЗ-53 сцепление — сухого исполнения, с двумя дисками: ведущим и ведомым. Управление выполняется за счет гидравлического привода. Ведущий диск позволяет производить регулировку выжима.


ГАЗ-53 сцепление

Характеристика КПП – четырехступенчатая, механическая. На третьей и четвертой передаче установлены синхронизаторы. Коробка передач обеспечивает 4 скорости движения вперед и одну — назад. Кардан состоит из двух валов, трех крестовин с игольчатыми подшипниками и промежуточной опоры, прикрепляемой к раме авто.


КПП автомобиля ГАЗ-53

В заднем мосту установлена гипоидная передача с передаточным числом 6,83. Движение на колеса передается через полуоси с помощью независимого дифференциала. На передней подвеске установлены гидравлические амортизаторы телескопического исполнения. Задняя подвеска оснащена дополнительными рессорами.


Задняя подвеска ГАЗ-53

Характеристика тормозной системы: гидравлическая, имеет два отдельных контура, оборудованных вакуумным усилителем. Один блокирует передние колеса, другой — задние. Стояночный тормоз представляет механизм барабанного типа и устанавливается на фланце КПП.


Тормозная система ГАЗ-53

Прочие данные

ГАЗ-53, грузоподъемность максимальная и прочие характеристики представлены ниже:

  • Длина/ширина/высота (м) – 6,4/2,38/2,22.
  • База колесная (м) – 3,7.
  • Колея (передняя/задняя), м – 1,63/1,69.
  • Клиренс (см) – 26,5.
  • Вес авто в снаряженном состоянии (т) – 3,25.
  • Полная масса ­(т) – 8,25.
  • Грузоподъемность максимальная (т) – 4,0.
  • Тормозная система – барабанного типа по всем осям, гидравлический усилитель.
  • Сцепление – дисковое, сухого типа с рычажным приводом.
  • Стальные колесные диски.

Данные характеристики приведены для стандартной модели ГАЗ-53. У модернизированных вариаций показатели грузоподъемности, динамики и ресурсов мотора несколько выше.

Технико-эксплуатационные характеристики и габариты ГАЗ-53

Для своего времени грузовик ГАЗ-53 был прогрессивным транспортным средством. Об этом говорят его эксплуатационные характеристики. Мощная металлическая рама обеспечивает высокую грузоподъемность, которая равняется 4,5 тоннам. Запас прочности и усиление рессор позволяют перевозить грузы еще большего веса. Наличие заднего привода обеспечивает лучшую управляемость транспортным средством.

Габариты автомобиля соответствуют следующим размерам:


Габариты ГАЗ-53

  • длина – 6, 395 м;
  • ширина – 2,38 м;
  • высота – 2,22 м;
  • базовое расстояние между колесами по длине составляет 3,7 м, размер колеи передних колес – 1,63, задних – 1,69 м;
  • клиренс ГАЗ-53 равен 0,265 м;
  • размер кузова для перевозки груза — 3,74×2,17 с высотой бортов 0,68 м;
  • радиус поворота ГАЗона 53 составляет 8 м.

Технические характеристики ГАЗ-53 состоят в следующем:

  • автомобиль оснащен 6 колесами, два из которых размещены на переднем мосту и четыре — на заднем, попарно;
  • вес автомобиля ГАЗ-53 в полном снаряжении составляет 3200 кг;
  • грузоподъемность – 4 тыс. кг для ГАЗ-53Ф, ГАЗ-53A и 4500 кг — для ГАЗ-53-12;
  • наружный диаметр колесных дисков равен 8,25–20 дюймам;
  • рекомендованная предельно допустимая масса буксируемого устройства — не более 4 тыс. кг;
  • максимальная скорость движения по горизонтальному участку дороги с асфальтобетонным покрытием — 90 км/час.

Характеристики топливной системы автомобиля ГАЗ-53:

  • вместимость топливного бака составляет 90 литров;
  • для грузовиков армейского исполнения — 115 литров;
  • расход топлива на 100 км пробега равняется 24 литрам.

Плюсы и минусы всей серии

Отечественный грузовой автомобиль ГАЗ-53, грузоподъемность которого была достаточной для выполнения различных хозяйственных заданий, имеет объективные преимущества и недостатки. К плюсам авто можно отнести следующее:

  • Простоту и надежность в обслуживании.
  • Легкость в управлении.
  • Недорогое и доступное обслуживание, а также проведение мелкого ремонта практически в любых условиях.
  • При своевременной замене масла и фильтров ресурс силового агрегата до капитального ремонта достигает 400 тысяч километров и более.

Среди недостатков выделяют такие проблемы:

  • Невысокий ресурс работы тормозов и узла сцепления.
  • Приличный расход горючего.
  • Ненадежность соединения элементов кардана, распределителя и вариатора.
  • Протекание сальника заднего коренного подшипника мотора.

Невзирая на все недостатки, рассматриваемый грузовик можно встретить и сегодня на отечественных дорогах, что дополнительно подтверждает его популярность, особенно в сельской местности.

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Обязательно почитайте: Технические характеристики ЗИЛ-45085

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.


Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Обязательно почитайте: Зерновозы МАЗ-6312: фото, характеристики

Особенности

Учитывая период выпуска, ГАЗ-53 выглядел довольно современно. Автомобиль имеет цельную оснастку радиатора на уровне фар. Прочная рама служит для связи большинства агрегатов и блоков транспортного средства. При необходимости транспортировка шасси могла производиться без кузовной части и кабины.

Топливный бак расположен под водительским сиденьем, горловина для залива горючего размещена за кабиной у края водительской дверцы. Это решение сыграло положительную роль при переходе с бензина на газ, поскольку установка монтируется под кузовом, где у большинства авто находится бензобак.

Машина запускалась при помощи электрического стартера, комфорт в салоне поддерживал отопительный узел и электростеклоочистители. Кресло для водителя и пассажира объединено в один цельный «диван». В салоне предусмотрены отсеки для хранения инструментов и приспособлений. Вместо указателя давления масла и амперметра появились сигнальные датчики, а также часы.

Внутренняя начинка

Высокая грузоподъемность авто ГАЗ-53 обеспечивается не только прочной рамой. Большую роль в динамике и эксплуатационных качествах грузовика играют внутренние системы и механизмы.

Блоки цилиндров изготавливаются из алюминиевого сплава типа Ал-4. Конструкция представляет собой V-образный моноблок, который термически обработан, имеет прямой угол по осям. Поршневые элементы отливаются из сплава типа Ал-30. Сам поршень имеет круглую форму с прорезанными в теле направляющими канавками для колец.

Посадочные седла клапанов, коленвал выполнены из чугуна, направляющие втулки – из медно-графитовой смеси. Блоки и головки цилиндров фиксируются между собой при помощи резьбовых шпилек с уплотнительными прокладками. От осевого смещения коленчатый вал защищен двумя шайбами, установленными по обеим сторонам от опоры шейки.

Газораспределение

Механизм ГРМ отыгрывает свою роль, в том числе влияет и на то, какая грузоподъемность у ГАЗ-53, в зависимости от модификации. У стандартной модели это механизм с верхним монтажом клапанов. Узел включает в себя:

  • Распредвалы и толкатели.
  • Шестерни.
  • Коромысла и штанги.
  • Направляющие для втулок и пружин.

В систему подачи питания входят топливный бак, трубы и шланги, механический насос с диафрагмой, карбюратор на две камеры, фильтрующие элементы. Масляный насос способствует подаче масла к трущимся деталям самотечным способом либо под давлением. Воздушный фильтр – инерционного типа, в котором частицы загрязнений оседают в масляной ванне.

Охлаждающая система представляет собой закрытый узел с помпой. Состоит блок из водяной рубашки, помпы, радиатора, термостата, вентилятора с кожухом, жалюзи и соединительных элементов. Объем узла – 22 литра при контактной схеме зажигания.

Технические характеристики автомобиля ГАЗ-53: грузоподъемность, устройство и схема


Об истории легендарного грузовика и его особенностях

Первое поколение грузовиков выпущено по 2-й половине 50-х. Согласно проекту семейство ГАЗ отличалось грузоподъемностью 1,5-2,5 т, унифицированностью деталей. 51-ю, тестовую машину должна была заменить 52-я модель.

История и назначение

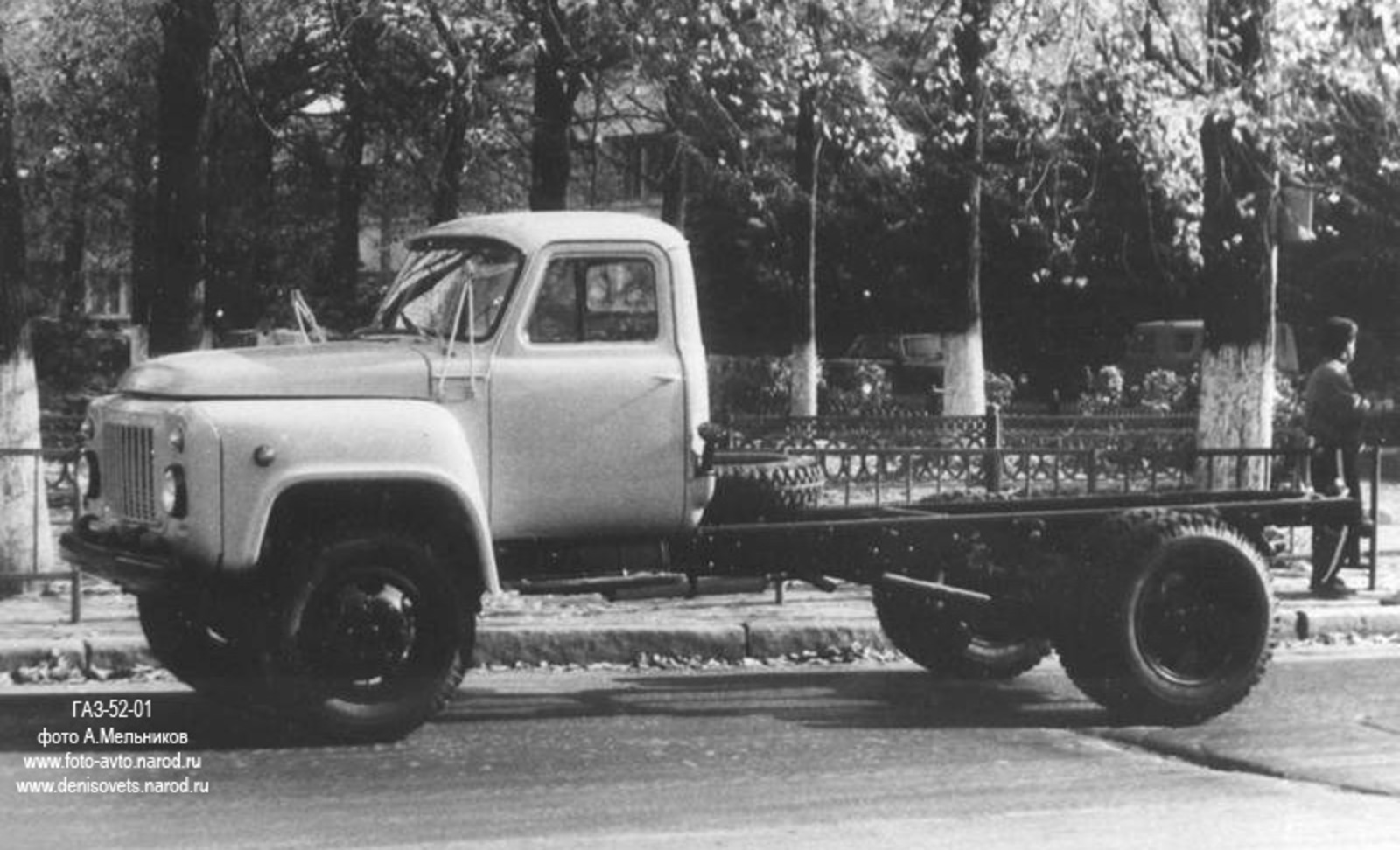

52-я модификация предназначалась для эксплуатации в условиях города и села, поэтому показатели плавности, маневренности и проходимости были важны. К середине 1950-х сотрудниками Горьковского автозавода разработано несколько образцов с измененным капотом, которые не приняли на серийный выпуск.

Вначале для грузовика хотели применять двигатель на 6 цилиндров с форкамерной блочной головкой. Параллельно занимались проектом V-образного ДВС на 6 цилиндров объемом 3,75 л и мощностью 110 лошадей. Конструкция не была реализована, вместо нее использовали мотор от «Чайки» в дефорсированном исполнении.

Мощный двигатель требовал изменения грузоподъемности до 4 т, что означало новая рама и подвеска. Модели присвоили наименование ГАЗ-52А, которое заменили на ГАЗОН модификации 53.

Новый мотор конструировался долго, но обязательство завода приурочить выпуск к началу XXII съезда КПСС привело к созданию переходной версии. ГАЗ-53Ф оснащался силовым агрегатом от старой модели и двигателем нижнеклапанного типа.

Наладить выпуск грузовика вышло только с 1964 года. Машина не сходила с конвейера до 1993 года, пережила несколько доработок:

  • в 1964 г. — производство моделей ЗМЗ-53 с грузоподъемностью 3 т, V-образным мотором и задним мостом гипоидного типа. Сняты с производства и заменены на ГАЗ модификации 53А;
  • в 1966 г. — запуск Горьковским автозаводом моделей 53Н для армейский нужд. Машина получила предпусковой подогреватель, антискользящие цепи, пилы, трос для буксира, чехол на радиатор и дополнительную емкость под горючее;
  • в 1973 г. — у автомобиля появились повторители указателей поворота и Знак Качества между фарой и подфарником;
  • в 1978 г. — самосвал оснастили выштамповками на крышах, кабина стала окрашиваться в голубой цвет;
  • в 1982 г. — Знак Качества убран с облицовочной части;
  • в 1983 г. — ГАЗ модификации 53-12 кардинально изменился — самосвал мог перевозить грузы до 4,5т, получил новый двигатель, усиленную раму, рессоры и подвеску;
  • в 1984 г. — поставлен упрощенный бампер без штамповки, в гамму цветов добавили светло-серый и защитный;
  • в 1986 г. — замены задние фонари, поставлены двухцветные подфарники, появилась аварийка, тормозной цилиндр, приборная панель, бесконтактное зажигание, гидровакуумные усилители тормозов, раздельные контуры тормозов.

Интересно знать! Производство самосвала полностью остановилось в 1997 году.

Создатели

Главным конструктором автомобиля был А. Просвирнин, ведущими — Б. Шихов, В. Запойнов. Конструкцию двигателя на ЗМЗ-53 разработал П. Сыркин.

Интерьер и экстерьер ГАЗ-53

На свое время автомобиль грузовой ГАЗ версии 53 был современным. У него — обтекаемая форма и цельная облицовка с местами под фары. Прочная и надежная рама позволяла перевозить габаритные грузы.

Бак находился под водительским сиденьем. Отверстие залива вынесено за кабину и расположено возле шоферской двери. Это обеспечивало удобство установки ГБО — под кузовом.

Машина запускалась от электрического стартера с втягивающим реле. Отопительная система работала хорошо. Стеклоочистители имели запитку от электрики.

У сидений водителя и пассажиров грузовика — цельное исполнение. Кабина просторная, в ней с комфортом размещались люди в зимней одежде. Для инструментов, деталей, личных принадлежностей есть специальные отсеки.

Экспорт автомобиля

Экспорт грузовика осуществлялся в дружественные СССР страны — Румынию, Польшу, ГДР, Югославию, Венгрию, Чехословакию, Финляндию, КНДР, Кубу, Лаос, Вьетнам, Монголию.

Интересно знать! Сборкой самосвала с 1983 по 1991 гг. занималась болгарская . Серия отличалась дизелем, выпущенным по лицензии английской фирмы Perkins.


О технических характеристиках ГАЗ-53

ГАЗ версии 53 — это среднетоннажный самосвал третьего поколения, поэтому его технические характеристики требуют подробного рассмотрения.

Тип автомобиляСамосвал
Особенности приводаЗаднеприводной
Вес в снаряжении3,25 т
Нагрузка на переднюю ось1,46 т
Нагрузка на заднюю ось1,79 т
СкоростьМаксимальная — 80 км/ч
Средняя — 60 км/ч
Тип топливаОсновное — сжиженный газ
Резервное — бензин А-76
Расход газового топлива на средней скорости29,6 л/100 км
Тип двигателяЗМЗ-53-18
Объем ГБО170 л
Длина6,4 м
Ширина2,38 м
Высота2,22 м
Просвет колес26,5 см
Расстояние от передних до задних шин3,7 м
Материал дисковСталь
Объем бензобака90 л
Тип сцепленияСухое дисковое
ТормозаБарабанные, с гидроусилителем
Размеры шин240-508 мм
Мощность двигателя120 лошадей или 3200 об. /мин
Коробка передач4 вперед+1 назад

На заметку! Технические параметры длины и ширины замеряются от бампера спереди до заднего борта и от левого до правого борта соответственно.

Грузовой газ 53. Заправочные емкости и нормы

Автомобили КАМАЗ
Автомобили МАЗ
Автомобили КРАЗ
Автомобили УРАЛ
Обзор характеристик автомобиля ГАЗ-53

Автомобиль ГАЗ-53 грузоподъемностью 4 тонны с приводом на заднюю ось (задний мост) предназначен для перевозки различных материалов и грузов по всем видам дорог.

Основные компоненты автомобилей ГАЗ-53 (двигатель, сцепление, коробка передач, карданная передача, тормоза и др.), агрегаты электрооборудования, узлы и детали унифицированы.

Технические характеристики автомобиля ГАЗ-53

Грузоподъемность, кг — 4000Наибольший вес буксируемого прицепа с грузом, кг. — 4000Вес автомобиля в снаряженном состоянии, кг — 3250

Габаритные размеры, мм:

Длина — 6395- ширина — 2380- высота (по кабине без нагрузки) — 2220

База, мм — 3700Колея передних колес (по грунту) — 1630Колея задних колес — 1690

Низшие точки (с полной нагрузкой):

Картеры ведущих мостов — 265- передняя ось — 347

Радиус поворота по колее наружного переднего колеса, м — 8Наибольшая скорость автомобиля ГАЗ-53 с полной нагрузкой без прицепа (на горизонтальном участке дороги с усовершенствованным покрытием),км/ч — 80-86Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче с постоянной скоростью 30-40 км/ч, л / 100 км — 24

Двигатель ГАЗ-53

Число цилиндров и их расположение — 8, V-образноеДиаметр цилиндра, мм — 92Ход поршня, мм — 80Рабочий объем цилиндров, л — 4,25Степень сжатия (среднее значение) — 6,7Максимальная мощность (ограничена регулятором) при 3200 об/мин, л. с. — 115Максимальный крутящий момент при 2000 — 2500 об/мин, кг/см — 29Порядок работы цилиндров — 1-5-4-2-6-3-7-8

Трансмиссия машины ГАЗ-53

Сцепление — Однодисковое, сухое

Коробка передач КПП ГАЗ-53 — Трехходовая, с синхронизаторами на третьей и четвертой передачах.

Раздаточная коробка — Имеет две передачи: прямую н понижающую с передаточным числом 1,982

Карданная передача — Открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов — Коническая, гипоидного типа, передаточное число 6,83

Дифференциал — Шестеренчатый, Кулачковый, конический, повышенного тренияПоворотные цапфы — Фланцевые, со ШРУС

Ходовая часть ГАЗ-53

Рессоры — Четыре продольные полуэллиптические, концы заделаны в резиновые опоры.

Задняя подвеска — имеет дополнительные рессоры.

Амортизаторы — Гидравлические, телескопические двустороннего действия. Установлены на передней оси и обоих мостах.

Рулевое управление ГАЗ-53

Тип рулевого механизма — Глобоидальный червяк с трех-гребневым роликом. Передаточное отношение — 20,5 (среднее)

Усилитель рулевого управления (ГУР) — Гидравлический.

Тормозная система машины ГАЗ-53

Ножные тормоза — Колодочные на четыре колеса.Привод ножных тормозов — Гидравлический с гидровакуумным усилителем.

Ручной тормоз — Центральный барабанного типа.Местоположение: На ведомом валу коробки передач.

Электрооборудование

Система проводки — Однопроводная с соединением минусовой клеммы с массойНапряжение в сети, 6Генератор — Г130-Г, мощностью 350 ВтРеле-регулятор — РР130 Аккумуляторная батарея — 6-СТ-68-ЭМСтартер — СТ130-Б с дистанционным включениемКатушка зажигания — Б13 дополнительным сопротивлениемПрерыватель-распределитель — Р13-ВСвечи зажигания — А11-У

Кабина ГАЗ-53 — Металлическая, двухместная, двухдверная.

Размеры платформы, мм:

Длина — 3 740- ширина — 2170

Высота бортов — 680Компрессор — Одноцилиндровый с воздушным охлаждением

Регулировочные данные машины ГАЗ-53

Зазор между коромыслами и клапанами на холодном двигателе (температура 15-20°С), мм — 0,25-0,30

Допускается у крайних клапанов обоих рядов (впускных первого и восьмого, выпускных четвертого и пятого цилиндров) устанавливать зазор, мм — 0,15-0,20

Введение……………………………………………………………………. .

1.Общие сведения …………………………………………………………..

2.Тактико технические характеристики автомобиля Газ – 53А…………

3.Основные параметры и схема трансмиссии автомобиля Газ – 53А……..

3.1.Назначение трансмиссии и ее общие данные …………………………

3.2.Задний мост………………………………………………………………

4. Р

yarmiit.ru

Устройство

Рама автомобиля предназначена для крепления кузова. Она оснащена 6-7 поперечными балками. Передняя стальная ось фиксируется впереди рамы на рессорах. На концах детали — поворотные кулаки, на которых цапфами закреплены колеса. Передние — одинарные, с телескопической амортизацией. Заднюю часть рамы усиливали балкой ведущего моста. Рессоры расположены по бокам рамы, имеют полуэллиптическую конструкцию или прикреплены к ней.

Между рамным и рессорным узлами расположена резиновая подушка. У задней подвески есть вспомогательные подрессорники. Задние колеса грузовика сдвоенные, что обеспечивает проходимость и устойчивость на любом дорожном покрытии. Система амортизации надежна, поэтому ГАЗ без проблем едет по грунтовкам и ухабам. Буксир расположен на задней части машины. Запаска — справа.

Интересно знать! Шоферы сельской местности переделывали ГАЗ в кран — убирали кузов, добавляли поперечины и прикручивали крановую часть болтами к раме. Подобные самосвалы до сих пор эксплуатируются в селах.

Габариты и эксплуатационные характеристики

Длина машины составляла 6,395 м, ширина — 2,380 м. Высота по кабине равнялась 2,22 мм. Колесная база — 3,7 м. По грунту колея передних колес равняется 1,63 м, задних — 1,69 м. Дорожный просвет при нагрузке на картер заднего моста — 26,5 см, на переднюю ось — 34,7 см.

ГАЗ серии 53 имеет следующие эксплуатационные характеристики:

  • формула колесной части — 4×2;
  • вес транспорта ГАЗ-53 в снаряжении — 3,2 тонны;
  • грузоподъемность — 4 тонны;
  • параметры шин — 8,25-20 дюймов;
  • максимальная загруженность прицепа — 4 тонны;
  • емкость топливного бака — 90 л, (армейская модификация — 105 л)
  • тип кабины — двухдверная двухместная, сделана из металла.

Затраты бензинового горючего на 100 км составляют около 24 л.


Основные размеры грузового автомобиля ГАЗ-53А

Размеры

Длина грузовой платформы равняется 3,74 м, ширина — 2,17 см. Борта по высоте 0,68 м. В режиме поворота радиус по колее наружного переднего колеса — 8 м.

Двигатель

Первая модификация 53Ф имела нижнеклапанный мотор на 82 л.с. Охлаждение было жидкостным, а система запитки — форкамерной. Устанавливался двухкамерный карбюратор. Двигатель использовался до 1964 года.

Летом 1964 года машина получила новый ДВС. Двигатель V-образного типа у ГАЗ модели 53 имеет другие технические характеристики, представленные в таблице.

НаименованиеЗМЗ-53
КонструкцияV-образный моноблок с литым блоком цилиндров
МатериалГильзы — чугун
Головка — сплав Ал-4
Поршень — алюминий
Коленвал — чугун
Тип карбюратораК-120
ЗажиганиеКонтактное
ОхлаждениеЖидкостное с водяной помпой
Объем4,25 л
Мощность115 л. с.
Крутящий момент284,5 Нм
Число цилиндров8
Сжатие7,6

До 1979 года двигатель не менялся, но после внедрения газораспределительной плиты и распределительного вала изменили характеристики мощности — показатель равнялся 120 л.с. Новый мотор грузовика ГАЗ ЗМЗ 53-11 отличался секционным насосом для масла, закрытой вентиляционной камерой, полнопоточным вентилятором.

После модернизации 1983 года мотор оснастили каналами подачи топливно-воздушной смеси, винтовые завихрители на стенках и увеличенную интенсивность на сжатия. За счет этого сократился расход топлива, а мощность осталась на уровне 120 лошадей.

Последняя модификация имела ДВС ЗМЗ-511.10 на 125 л.с. с новыми распредвалами, степенью сжатия 7,6. Помимо бензиновых вариантов, машина оснащалась силовыми агрегатами на 8 цилиндров, работающих от сжатого или сжиженного газа. Мощность моторов составляла от 100 до 105 л.с.


Устройство карбюратора ГАЗ-53

Трансмиссия

Для трансмиссии задействовалась КПП на 4 ступени и 3 хода. Шестерни на 2-й и 3-й скорости сцеплялись в постоянном режиме. Для включения 2 передачи использовалась муфта, для 3-4 — синхронизатор.

Заднюю часть моста составляли главная передача и полуось на литом картере, а также дифференциал. За счет гипоидного зацепления у автомобиля был плавный ход. Сухое однодисковое сцепление с механическим педально-пружинным приводом, карданная передача — открытая, с карданами и подшипниками игольчатого типа.

Важно! Сцепление — самый слабый узел самосвала, который регулярно ломается.

Ходовая часть

Основа ГАЗ — рама клепаного типа. Она собиралась из холодноштампованных лонжеронов. Силовое предназначение обеспечивали 6 поперечных балок и 1 — для подвешивания подшипников. Заднюю поперечину оснащали узлом для буксировки.

Подвеска — рессорная, зависимого типа. Рессоры сзади усилены подрессорниками. На подвеске переднего моста располагаются телескопические амортизаторы (2 шт.).

Коробка передач

Коробка переключения передач включает 4 передние скорости и 1 заднюю. Трехходовая КПП оснащалась синхронизаторами 3-й и 4-й передач. Карданная передача открытая, главная (ведущих мостов) — гипоидная, коническая, передаточное число равняется 6,8. Конический кулачковый дифференциал с шестеренками обеспечивал повышенное трение. Цапфы поворота — со ШРУС, фланцевые.

Рулевое управление

Машина среднего тоннажа — ГАЗ-53 имеет рулевое управление, в котором не задействуется гидроусилитель. Модели до 1965 года производства оснащались редуктором на основе червяного глобоидального вала и роликом с 2-мя гребенками для скольжения. У вала на выходе была сошка, обеспечивающая рулевую тягу.

Рулевую колонку регулировать нельзя, сам руль отличается по внешнему виду. Для вариаций 53Ф применялись белые пластиковые «баранки» со спицами из металла, позже — пластиковые.

Интересно знать! Ролик на 3 гребня введен в эксплуатацию после 1965 года.

Тормозная система

Тормозная система — гидравлическая, с добавочным гидровакуумным усилителем, который находится за кабиной на лонжероне рамы. Механизмы тормозов — барабанные. Модели до 1975 года отличались одноконтурной системой. В 1975 г. ее заменили двухконтурной, разделенной в зависимости от мостов.

С 1986 года двухконтурные тормоза прошли модернизацию, оснастились главным двухпоршневым цилиндром. Индикатор на приборной панели оповещал о неисправности контура.

В условиях стоянки используется ручной барабанный тормоз с механическим приводом. Система воздействует на хвостовик вторичного вала КПП.

Электрическая часть и оптика

Изначально применялось электрооборудование мощностью 12 Вольт. Отрицательный полюс подавался на корпус. После модернизаций модели получали генераторы мощностью 225-350 Вт. В качестве источника энергии задействовались АКБ и генератор.

Электрические узлы автомобиля включают:

  • АКБ 6СТ-75 на 75 А/ч;
  • проводку;
  • приборы в кабине;
  • стартер;
  • генератор;
  • моторы стеклоочистителя и отопления;
  • систему зажигания — тамблер, катушку, коммутатор.

Оптика представлена 2-мя поворотниками, 2-мя круглыми фарами спереди, 2-мя подфарниками, 2 задними фонарями и салонным плафоном. Оформление передней панели зависело от модели:

  • 53Ф — верхние фары и нижние подфарники;
  • 53-я модификация — трапециевидная решетка-улыбка со смещенными вниз фарами и бесцветными подфарниками;
  • с 80-х — прямоугольная радиаторная решетка и двухцветные рассеиватели крупных подфарников.

Интересно знать! С 1986 года на грузовик начали ставить двухцветные подфарники ПФ-130 и задние фонари ФП-130.

Кабина

На 1968 г. 2-х местная закрытая кабина была комфортабельной, с удобным расположением управления и хорошей обзорностью. Она изготавливалась из цельного металла. Сиденья цельные, по числу мест неразделены, спинка также общая. В кабину помещалось и 3 человека, но пассажир в центре мешал шоферу переключать передачи.

В салоне имелись места для инструментов и бумаг. Амперметр и датчик уровня масла заменяла ламповая подсветка. В кабине были и часы. Панель управления расположена перед водителем. За счет пространства шоферы самостоятельно выполняли тепло- и шумоизоляцию салона при помощи войлока и пенопласта.

Исполнение кузова было бортовым, фургонным, самосвальным, армейским. Окраска кабинной части — белая, красно-белая, голубая, синяя, серая и зеленая.

Колесные характеристики

Расстояние от передней до задней оси колес составляет 3,6 м. Колея на балке спереди — 1,63 м. Задняя ось — с колеей 1,69 м. Дорожный просвет равняется 26,5 см. Резина на колесах — толщиной от 8,25 до 20 дюймов.

Расход топлива

Завод в проектной документации указывал, что на ровном покрытии при скорости 40 км/ч машина тратит 24 л топлива на 100 км. Однако, не учитывались такие факторы, как наличие груза, погодные условия, езда в накат. В реальности самосвал «кушает» около 27 л топлива без груза. В загруженном состоянии расход горючего повышается до 30 л.

Заправочные емкости

В конструкции автомобиля использовались резервуары для:

  • моторного масла ДВС — 10 л;
  • трансмиссионного масла в КПП — 3 л;
  • трансмиссионного масла в картере заднего моста — 8,2 л;
  • воды или жидкости радиатора охлаждения — 21,5 л;
  • трансмиссионной масляной смеси рулевого управления — 0,8 л;
  • тормозной жидкости гидравлического тормоза — 0,75 л.

Объем бензобака равен 90 л.

Характеристики шасси

Двигатель грузовика — на 8 цилиндров, емкостью 4,5 л. Блочные части и головки отлиты из сплава Ал-4. Коробка переключения передач — механическая, 4-ступенчатая. Привод автомобиля — задний.

Технические характеристики

Габаритные размеры автомобиля:

  • длина – 6395 мм;
  • ширина – 2280 мм;
  • высота – 2190 мм;
  • дорожный просвет – 265 мм;
  • колесная база – 3700 мм;
  • передняя колея – 1630 мм.

Снаряженная масса модели равняется 3200 кг, грузоподъемность – 4500 кг. При этом ГАЗ 53 может разгоняться с полной загрузкой до скорости в 90 км/час.

Расход Топлива

Топливный бак модели вмещает 90 л горючего. Согласно заводским данным, грузовик на 100 км пути при скорости в 40 км/час должен потреблять порядка 24 л топлива. Однако в реальности подобного показателя удается достичь крайне редко. Вероятно, при данном подсчете учитывалось то, что машина идет в накат и без загрузки, а погода стоит теплая и сухая. Средний расход топлива в обычных условиях составляет 27 л. С учетом загрузки показатель может возрасти до 30-32 л.

Преимущества и недостатки

53-я модификация ГАЗ отличается несколькими достоинствами:

  • легкость управления;
  • проходимость по любым дорогам;
  • надежность сборки;
  • выполнение ремонта вне зависимости от условий;
  • доступная стоимость запчастей;
  • пробег без капремонта — около 400 тыс. км.

Минусами самосвала называют:

  • слабое сцепление и тормозная часть;
  • разрыв соединений распредвала и карданного вала;
  • вытекания жидкости через сальники мотора и коренного подшипника.

В целом, шоферы отмечают хорошее качество металлических элементов машин выпуска 1980-х гг. Среднее время эксплуатации транспорта без поломок составляет 12 лет.

Модификации ГАЗ-53

За всю историю сборки автомобиля выпущено несколько вариантов:

  • 53Ф — производился с осени 1961 по зиму 1967. Бортовая модель отличалась шасси с форсированным двигателем, мощностью 82 л. с. Грузоподъемность 51-го достигала 3-3,5 тонны;
  • 53 — базовая модель, серийно выпускавшаяся в 1964-1965 гг. Двигатель ЗМЗ-53 мощностью 115 лошадей позволял развивать скорость 85 км/ч;
  • ГАЗ версии 53-а — модернизированная серия, которую можно было нагружать до 4 т, выпускалась в 1965-1983 гг.;
  • 53Б — самосвал, выпускаемый с 1966 г;
  • 53 Н — производство началось в 1966 и закончилось в 1983 г. Армейский вариант предусматривал дополнительный бак для горючего на 105 л, пусковой подогреватель;
  • 53-05 — бортовой грузовик под 2-осный прицеп, не выпускавшийся серийно;
  • 53-40 — модель с удлиненным шасси поставлялась на Курганский автобусный завод и СемАР;
  • 53-50 — изготавливалась для экспорта в тропические страны;
  • 53-70 — экспортная вариация для умеренной климатической зоны;
  • 53-12 — производился с 1983 до 1993 гг., отличался двигателем на 120 лошадей, грузоподъемностью 4,5 т, скоростью 90 км/ч. В конструкции КПП не было синхронизаторов;
  • 53-19 — машина, которая ездила на сжиженном газе, имела мощность ДВС 105 л. с. и скорость 80 км/ч. Выпускалась в 1984-1992 гг.;
  • 53-27 — вариант под сжатый газ с мощностью мотора 100 л.с. Производилась в 1984-1992 гг.

На базе 53-й версии была создана МПР-9924. Передвижная ремонтная мастерская оснащалась шасси 53-й или 52-01 серии.


ГАЗ-53-27

Технические характеристики автомобиля ГАЗ-53: грузоподъемность, устройство и схема

Горьковский автомобильный завод в период с 1961 по 1993 год поставил на поток выпуск среднетоннажных грузовиков ГАЗ-53. Грузоподъемность автомобиля составляла от 3 до 4,5 тонны, в зависимости от модификации. Рассматриваемая машина относится к третьему поколению этого класса. Данное транспортное средство, с учетом всех трансформаций, стало самым массовым по серийному выпуску из советских грузовых авто. За период производства было выпущено более четырех миллионов машин.

Модельный ряд (ГАЗ-53 Ф)

До 1967 года разрабатывался и выпускался ГАЗ-53 Ф. Авто оснащалось шестицилиндровым силовым агрегатом с четырехступенчатой КПП. Расход топлива составлял порядка 24-х литров на сотню километров. Мостовой узел имел конические шестерни, движок от ГАЗ-11 форсировали для увеличения сжатия смеси.

Рассматриваемая модель автомобиля ГАЗ-53, грузоподъемность которой составляла 3,5 тонны, оснащалась новыми шинами и увеличенной базой. На основе этой машины проектировались бортовые грузовики, самосвалы, молоковозы и прочее. Учитывая частый выход из строя деталей, низкую мощность и ряд конструкторских недочетов, авто не пользовалось популярностью и было снято с производства в 1967 году.

Серии 53 и 53А

Период с 1964 по 1983 год ознаменовался выпуском моделей ГАЗ-53 и 53А. Эти модификации оснащались более мощной силовой установкой ЗМЗ-53 на 115 литров. Конструкция обеспечивала увеличение скорости до 85 км/ч при расходе горючего (л/км) – 25/100. Для расширения функционала грузовика было предусмотрено обустройство самосвальной платформы, крытого кузова, приспособление снятия мощности для гидравлического насоса.

Грузоподъемность ГАЗ-53 была ниже на 0,5 тонны (3,5 и 4,0), чем у модели 53А. Кроме того, вторая вариация имела следующие преимущества:

  • Более мощную среднюю ось.
  • Конструктивно обновленный кардан.
  • Проработанный рулевой механизм.
  • Обновленную радиаторную защиту.
  • Дублирующие поворотники на крыше.
  • Новое отопление кабины и стеклоочистители на электроприводе.

Рассматриваемая модель советского грузовика была отмечена Государственным знаком качества СССР.

Модификация 53-12

Эта модель ГАЗ-53, грузоподъемность которой составляла до 4,5 тонны, выпускалась с 1983 по 1992 год. Машину оснастили двигателем ЗМЗ-511 мощностью в 120 конских сил, скоростным максимумом в 90 км/ч. Расход топлива увеличился до 30 литров на сотню, однако появилась возможность монтажа газовой установки для заправки сжиженным либо сжатым газом.

Грузовик рассчитан на транспортировку различных грузов по трассе и грунтовой дороге при температуре окружающей среды от –40 до +40 градусов по Цельсию. Рассматриваемая модель является усовершенствованной версией серии 53А. Авто получило усовершенствованный мотор, резину радиального типа, что дало возможность повысить динамику и проходимые качества транспортного средства. Машины с газовыми установками выпускались под индексами 53-27 и 53-19.

Обновленный силовой агрегат оснащался секционным насосом для масла, фильтрующими полнопоточными элементами, новыми цилиндровыми головками, вентиляция картера осуществлялась по закрытому контуру. Также были усилены осевая балка, амортизационные и рамные элементы, токсичность выхлопа снизилась практически на 20 процентов.

Экспортные и модернизированные варианты

Грузоподъемность машины ГАЗ-53, идущей на экспорт, достигала 4,5 тонны. На реализацию за рубеж шли модификации серий 53-50 и 53-70. Востребованы автомобили были в Бельгии, Финляндии, социалистических странах. На Кубе и в Болгарии имелись производственные мощности для сборки машин из комплектов, получаемых от Горьковского автозавода.

Модернизированные и экспортные серии позднего выпуска оснащались триплексом переднего обзора, бесконтактным блоком зажигания, современными светотехническими элементами, аварийными датчиками, гидровакуумным усилителем, распределителем давления при торможении по всем осям.

Например, грузоподъемность ГАЗ-53 (самосвал) с индексом 02 составила более 4-х тонн с вместимостью цельнометаллической самоопрокидывающейся платформы кузова в пять метров кубических груза. Самосвал широко использовался в промышленности и сельском хозяйстве. Благодаря конструкционным особенностям выгрузка производилась на удобную рабочую сторону.

Технические свойства

Ниже представлены основные технические характеристики автомобиля ГАЗ-53, схема электрооборудования:

  • Силовая установка – поршневого типа, карбюраторная, четырехтактная, изготовлена из алюминиевого сплава.
  • Объем (куб. см) – 4 250.
  • Мощность (л. с.) – 115.
  • Охлаждение жидкостное.
  • Конструкция – рамная, двухдверная с левым размещением руля.
  • Узел подвески – передняя (зависимая, рессорная балка), задняя (аналогичная листовая рессора).
  • Коробка передач – механика, четыре ступени.

Электрооборудование состоит из следующих элементов:

  • Размещенных в салоне приборов.
  • Аккумулятора (75 а/ч).
  • Стартера, генератора.
  • Проводки.
  • Моторов стеклоочистительного и отопительного узла.
  • Элементов блока зажигания.

Топливный бак грузовика вмещает в себя 90 литров, максимальная скорость составляет 85-90 км/ч при расходе горючего 24 литра на сотню километров.

Прочие данные

ГАЗ-53, грузоподъемность максимальная и прочие характеристики представлены ниже:

  • Длина/ширина/высота (м) – 6,4/2,38/2,22.
  • База колесная (м) – 3,7.
  • Колея (передняя/задняя), м – 1,63/1,69.
  • Клиренс (см) – 26,5.
  • Вес авто в снаряженном состоянии (т) – 3,25.
  • Полная масса ­(т) – 8,25.
  • Грузоподъемность максимальная (т) – 4,0.
  • Тормозная система – барабанного типа по всем осям, гидравлический усилитель.
  • Сцепление – дисковое, сухого типа с рычажным приводом.
  • Стальные колесные диски.

Данные характеристики приведены для стандартной модели ГАЗ-53. У модернизированных вариаций показатели грузоподъемности, динамики и ресурсов мотора несколько выше.

Плюсы и минусы всей серии

Отечественный грузовой автомобиль ГАЗ-53, грузоподъемность которого была достаточной для выполнения различных хозяйственных заданий, имеет объективные преимущества и недостатки. К плюсам авто можно отнести следующее:

  • Простоту и надежность в обслуживании.
  • Легкость в управлении.
  • Недорогое и доступное обслуживание, а также проведение мелкого ремонта практически в любых условиях.
  • При своевременной замене масла и фильтров ресурс силового агрегата до капитального ремонта достигает 400 тысяч километров и более.

Среди недостатков выделяют такие проблемы:

  • Невысокий ресурс работы тормозов и узла сцепления.
  • Приличный расход горючего.
  • Ненадежность соединения элементов кардана, распределителя и вариатора.
  • Протекание сальника заднего коренного подшипника мотора.

Невзирая на все недостатки, рассматриваемый грузовик можно встретить и сегодня на отечественных дорогах, что дополнительно подтверждает его популярность, особенно в сельской местности.

Особенности

Учитывая период выпуска, ГАЗ-53 выглядел довольно современно. Автомобиль имеет цельную оснастку радиатора на уровне фар. Прочная рама служит для связи большинства агрегатов и блоков транспортного средства. При необходимости транспортировка шасси могла производиться без кузовной части и кабины.

Топливный бак расположен под водительским сиденьем, горловина для залива горючего размещена за кабиной у края водительской дверцы. Это решение сыграло положительную роль при переходе с бензина на газ, поскольку установка монтируется под кузовом, где у большинства авто находится бензобак.

Машина запускалась при помощи электрического стартера, комфорт в салоне поддерживал отопительный узел и электростеклоочистители. Кресло для водителя и пассажира объединено в один цельный «диван». В салоне предусмотрены отсеки для хранения инструментов и приспособлений. Вместо указателя давления масла и амперметра появились сигнальные датчики, а также часы.

Внутренняя начинка

Высокая грузоподъемность авто ГАЗ-53 обеспечивается не только прочной рамой. Большую роль в динамике и эксплуатационных качествах грузовика играют внутренние системы и механизмы.

Блоки цилиндров изготавливаются из алюминиевого сплава типа Ал-4. Конструкция представляет собой V-образный моноблок, который термически обработан, имеет прямой угол по осям. Поршневые элементы отливаются из сплава типа Ал-30. Сам поршень имеет круглую форму с прорезанными в теле направляющими канавками для колец.

Посадочные седла клапанов, коленвал выполнены из чугуна, направляющие втулки – из медно-графитовой смеси. Блоки и головки цилиндров фиксируются между собой при помощи резьбовых шпилек с уплотнительными прокладками. От осевого смещения коленчатый вал защищен двумя шайбами, установленными по обеим сторонам от опоры шейки.

Газораспределение

Механизм ГРМ отыгрывает свою роль, в том числе влияет и на то, какая грузоподъемность у ГАЗ-53, в зависимости от модификации. У стандартной модели это механизм с верхним монтажом клапанов. Узел включает в себя:

  • Распредвалы и толкатели.
  • Шестерни.
  • Коромысла и штанги.
  • Направляющие для втулок и пружин.

В систему подачи питания входят топливный бак, трубы и шланги, механический насос с диафрагмой, карбюратор на две камеры, фильтрующие элементы. Масляный насос способствует подаче масла к трущимся деталям самотечным способом либо под давлением. Воздушный фильтр – инерционного типа, в котором частицы загрязнений оседают в масляной ванне.

Охлаждающая система представляет собой закрытый узел с помпой. Состоит блок из водяной рубашки, помпы, радиатора, термостата, вентилятора с кожухом, жалюзи и соединительных элементов. Объем узла – 22 литра при контактной схеме зажигания.

Заключение

Как бы ни ругали советскую автомобильную промышленность, существовало достаточно много образцов, достойно выполнявших свои функции. Одним из таких авто стал ГАЗ-523, самый массовый грузовик, имеющий различные модификации. Он помогал аграриям, промышленникам, автотранспортным предприятиям выполнять план, был неприхотлив в эксплуатации и ремонте. При этом грузоподъемность ГАЗ-53 (бортовой вариант) составляет 3-3,5 тонны, а более современные модели и самосвалы осиливают до 4,5 тонны нагрузки.

fb.ru

Какая вместимость кузова ГАЗ-53 самосвал, сколько кубов, сколько вёдер угля в нём?

Грузовые автомобили ГАЗ-53
Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

Классический грузовик марки ГАЗ-53
Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.
Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.
Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.
Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).
Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н
Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:
Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.
Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций
Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто. Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.
Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.
У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.
Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.
Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53
Еще очень часто подтекал задний сальник. Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями. В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.
В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.
Основные недочеты и неисправности ГАЗ 53:

  • Большой расход топлива, заявленная норма явно занижена;
  • Тугое рулевое управление, гидроусилителя руля явно не хватает;
  • Много нареканий на ДВС, в основном это связано с техническими недоработками;
  • Слабые рессоры, не выдерживают максимальный нагруженный вес;
  • Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается. Его очень легко ремонтировать — поломку можно устранить в любом поле.
На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.
У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.
Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.
К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой. Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.
http://avtomobilgaz.ru
legkoe-delo.ru

ГАЗ-53: история грузовика из детства

Сколько кубов дров в газ 53 ?

Определить объем дров, аккуратно уложенных на хранение – довольно просто. Гораздо сложнее выяснить, сколько кубометров в машине, которую вам привезли. Рассмотрим, для примера, сколько кубов дров в ГАЗ 53.

Для начала, мы должны выяснить полный объем кузова автомобиля. Стандартный Газон имеет объем кузова примерно 4,8 кубометров. Если вы видите, что дрова нагружены без горки, то их объем явно не может быть выше.

Есть модификации кузова с силосными (наращенными) бортами, чей объем увеличен в 1,5 – 2 раза.

Помимо объема кузова, на то, сколько кубов дров в газоне, влияет метод укладки. Точнее наличие укладки: если дрова аккуратно уложены, то они занимают почти весь объем кузова, если же они свалены навалом, то между ними остается много свободного пространства. Существует специальный коэффициент для пересчета объема навала в объем складочных кубометров. Коэффициент зависит от длины полена. Например, для полена в четверть метра поправочный коэффициент равен 0,8, а для полена в 3 четверти метра – уже 0,73.

Это означает, что 4 кубометра дров средней длины в 25 см, привезенных навалом, после укладки превратится в 3,2 куба.

Можно ли уместить в ГАЗ 53 6 куб дров?

Как мы уже говорили, если у автомобиля наращенные борта или если загружать кузов с изрядной горкой, то можно. Более вероятным это становится, если дрова загружаются методом укладки, а не навалом. В последнем случае, даже в 8-микубовом кузове может оказаться 2-3 кубометра дров.

Рассмотрим, сколько кубов дров в ГАЗ 66. Объем кузова этого автомобиля может быть различным в зависимости от типа, но, в среднем, это 3 – 4 куба, без наращенных бортов. Таков и максимальный объем перевозимых дров, с учетом нормальной укладки по борта.

Итак, для оценки привезенного объема дров вам необходимо знать объем кузова и метод укладки дров. Ситуация несколько осложняется при погрузке «с горкой», но и ее объем можно посчитать, разделив дрова на 2 условные геометрические фигуры:

  • Параллелепипед кузова по борта;
  • Отдельно горка. Для удобства подсчета можно даже разровнять горку, сделав ее более пологой.

Сложив объем обеих фигур (получается путем перемножения длины, высоты и ширины) – получим примерный объем дров.

Почему у некоторых людей с возрастом увеличивается количество газов?

Газообразование, пердеж, пердеж, метеоризм… Есть много названий того, что происходит, когда ваша пищеварительная система выпускает воздух через прямую кишку. В большинстве случаев метеоризм является абсолютно нормальным явлением. Большинство людей выделяют газы не менее 14 раз в день.

Кто-то делает это больше, кто-то меньше. Частота газообразования зависит от вашей диеты, принимаемых лекарств и других факторов. Но у многих людей метеоризм увеличивается с возрастом.

Почему у пожилых людей больше газов?

Некоторые эксперты считают, что чем старше вы пукаете, тем больше пукаете, потому что ваш метаболизм замедляется. Пища дольше задерживается в пищеварительной системе, создавая больше газа. Кроме того, ваш желудок вырабатывает меньше кислоты, необходимой для хорошего переваривания пищи.

Более того, ваша пищеварительная система состоит из мышц. Эти мышцы теряют силу с возрастом, что еще больше замедляет работу пищеварительной системы и, возможно, приводит к повышенному газообразованию.

Другими причинами того, что с возрастом может выделяться больше газов, могут быть:

  • Недостаток пищеварительных ферментов. Когда вы становитесь старше, ваш организм вырабатывает меньше лактазы, фермента, необходимого для переваривания молочных продуктов. Таким образом, со временем у вас может быть больше газов, когда вы едите сыр, молоко и другие молочные продукты.
  • Лекарства. Некоторые рецепты вызывают запор или вздутие живота, что также может привести к усилению метеоризма.

Некоторые возможные причины метеоризма, не связанные со старением, включают:

Как справиться с метеоризмом

Возможно, вы захотите поговорить со своим врачом, чтобы получить совет, особенно если ваш газ громкий или вонючий.

Вот несколько советов, которые могут помочь:

  • Избегайте обезвоживания. Употребление достаточного количества воды поможет вам избежать запоров, что может облегчить ваши симптомы.
  • Упражнение. Оставайтесь активными не менее 30 минут, по крайней мере, три или четыре раза в неделю, чтобы поддерживать работу пищеварения.
  • Избегайте молочных продуктов. Попробуйте исключить молочные продукты из своего рациона, чтобы узнать, не развилась ли у вас непереносимость лактозы.
  • Избегайте овощей, вызывающих газообразование. К ним относятся брокколи, белокочанная капуста, брюссельская капуста и спаржа.
  • Спросите своего врача о ваших лекарствах. Узнайте, есть ли какие-либо альтернативы, которые не вызывают запор или вызывают меньше метеоризма.
  • Избегайте газированных напитков. Газированные напитки могут вызывать газообразование.
  • Ограничьте ферментированные продукты. Такие продукты, как кимчи, темпе и кефир, могут вызвать повышенное газообразование.
  • Делайте упражнения Кегеля. Эти упражнения для мышц тазового дна могут помочь.
  • Ешьте медленно. Тщательно пережевывайте пищу. Ешьте медленно и осознанно, наслаждаясь каждым кусочком.
  • Подумайте о лекарствах, отпускаемых без рецепта. Спросите своего врача, могут ли безрецептурные таблетки, такие как альфа-D-галактозидаза (Beano) или симетикон (Gas-X), помочь вашим симптомам.
  • Попробуйте натуральные средства для улучшения пищеварения. Мятный чай или куркума могут помочь обуздать газообразование.
  • Попробуйте элиминационную диету. Сначала поговорите со своим врачом. Этот тип диеты может помочь вам выяснить, вызывают ли метеоризм определенные продукты.
  • Рассмотрите пробиотические добавки. Эти добавки наполняют вашу пищеварительную систему полезными бактериями, которые могут помочь при газах. Всегда консультируйтесь с врачом перед тем, как попробовать новую добавку.
  • Избегайте бобов и чечевицы. Они могут вызывать повышенное газообразование во время пищеварения.
  • Не жевать жвачку. Это может привести к заглатыванию воздуха, что приведет к повышенному газообразованию.
  • Не ешьте на ходу. Быстрое пережевывание пищи в машине или во время ходьбы может привести к усилению метеоризма.

Когда следует обращаться к врачу

Большую часть времени газообразование является нормальным и совершенно здоровым, даже если с возрастом его становится больше. Обратитесь к врачу, если у вас больше газов, чем обычно, вместе с любым из следующих симптомов:

Симптомы и причины газов в пищеварительном тракте

В этом разделе:

Каковы симптомы газа?

Симптомы газа варьируются от человека к человеку. Общие симптомы газа в пищеварительном тракте включают отрыжку, вздутие живота и вздутие живота, а также выделение газов.Наличие некоторых газовых симптомов является нормальным, особенно во время или после еды.

Симптомы газа могут быть проблемой, если они возникают часто, беспокоят вас или влияют на вашу повседневную деятельность.

Отрыжка

Отрыжка или отрыжка — это выделение газа из желудка через рот. Люди обычно отрыгивают до 30 раз в день. 3

Некоторые люди могут чувствовать, что отрыгивают чаще, чем обычно. В некоторых случаях люди сильно отрыгивают, потому что они проглатывают слишком много воздуха и выпускают его до того, как он попадет в желудок.

Вздутие живота и вздутие живота

Вздутие живота — это ощущение полноты или припухлости в животе или животе. Если ваш живот становится больше, чем обычно, врачи называют это вздутием живота. Только около половины людей со вздутием живота также имеют вздутие живота. 4,5 Некоторые люди могут также чувствовать дискомфорт или боль в животе, когда у них вздутие живота или вздутие живота.

Попутный газ

Исследования показывают, что люди выделяют газы через анус в среднем от 8 до 14 раз в день. 6 Однако у некоторых людей газы могут выделяться чаще.Специалисты считают нормальным газообразование до 25 раз в сутки. 6,7

Избыток газа в пищеварительном тракте, который приводит к отхождению газа, называется метеоризмом. Выходящий газ называется вздутием. Люди, у которых есть проблемы с метеоризмом, могут чувствовать, что они выделяют слишком много газов или что газы имеют неприятный запах. Запах может быть из-за серы в газах.

Когда мне следует поговорить с врачом о симптомах газообразования?

Вам следует поговорить с врачом, если

  • симптомы газа беспокоят вас
  • ваши симптомы внезапно изменились
  • у вас есть другие симптомы, такие как боль в животе, запор, диарея или потеря веса, наряду с симптомами газов
Вам следует обратиться к врачу, если вас беспокоят симптомы газов.

Что вызывает газ?

Газ обычно попадает в пищеварительный тракт, когда вы глотаете воздух и когда бактерии в толстой кишке расщепляют непереваренные углеводы. У вас может быть больше симптомов газа, если вы глотаете больше воздуха или потребляете больше определенных продуктов и напитков.

Проглоченный воздух

Каждый человек заглатывает небольшое количество воздуха во время еды и питья. Проглоченный воздух, который не покидает желудок при отрыжке, может попасть в кишечник и пройти через задний проход.

Проглатывание большего количества воздуха может привести к усилению газообразования и симптомов газообразования. Вы глотаете больше воздуха, когда

  • жевать жвачку или сосать леденцы
  • напиток газированный или шипучий, напитки
  • есть или пить слишком быстро
  • дым
  • носить съемные зубные протезы

Бактерии в толстой кишке

Ваш толстый кишечник содержит большое количество бактерий и некоторых грибков и вирусов , которые составляют микробиом кишечника – микробы в пищеварительном тракте, которые помогают пищеварению.Бактерии в толстом кишечнике помогают расщеплять углеводы и в процессе образовывать газ.

Некоторые продукты и напитки содержат углеводы – сахара, крахмалы и клетчатку – которые ваш желудок и тонкий кишечник переваривают не полностью. Непереваренные углеводы попадают в толстую кишку, где бактерии расщепляют их и выделяют газ. У вас может быть больше симптомов газа, если вы потребляете больше углеводов, которые ваш желудок и тонкий кишечник не переваривают полностью.

Какие состояния здоровья могут вызвать проблемы с газами?

При некоторых состояниях здоровья у вас может быть больше газов, чем обычно, или у вас может быть больше симптомов газа.

СРК и другие функциональные желудочно-кишечные расстройства

Функциональные расстройства желудочно-кишечного тракта (ЖКТ), такие как синдром раздраженного кишечника (СРК), функциональное вздутие живота и вздутие живота, функциональный запор и функциональная диспепсия, могут вызывать проблемы с симптомами газа.

Функциональные желудочно-кишечные расстройства связаны с нарушением совместной работы мозга и кишечника. Эти проблемы могут привести к тому, что вы почувствуете вздутие живота или боль в животе, или могут повлиять на то, как газ проходит через ваш кишечник.

Проблемы с перевариванием углеводов

Люди, у которых есть проблемы с перевариванием определенных углеводов, могут испытывать пищеварительные симптомы, такие как вздутие живота, боль в животе и диарея, после употребления определенных продуктов или напитков. Проблемы с перевариванием углеводов включают

  • непереносимость лактозы, при которой у людей появляются пищеварительные симптомы после употребления продуктов или напитков, содержащих лактозу
  • диетическая непереносимость фруктозы, при которой у людей появляются симптомы пищеварения после употребления продуктов или напитков, содержащих фруктозу

Избыточный бактериальный рост в тонкой кишке

Избыточный бактериальный рост в тонком кишечнике — это увеличение количества бактерий или изменение типа бактерий в тонком кишечнике. Эти бактерии могут производить дополнительный газ, а также могут вызывать диарею и потерю веса. Избыточный бактериальный рост в тонком кишечнике чаще всего является осложнением других заболеваний.

Другие болезни и состояния органов пищеварения

Ряд других заболеваний и состояний пищеварительного тракта может привести к большему количеству газа или симптомов газа, в том числе

Ссылки

[3] Зад М., Бреденурд А.Дж. Хроническая отрыжка и отрыжка. Современные методы лечения в гастроэнтерологии .Опубликовано в сети 23 января 2020 г. doi: 10.1007/s11938-020-00276-0

[4] Lacy BE, Cangemi D, Vazquez-Roque M. Лечение хронического вздутия живота и вздутия живота. Клиническая гастроэнтерология и гепатология . 2021;19(2):219–231.e1. doi: 10.1016/j.cgh.2020.03.056

[5] Коттер Т.Г., Герни М., Лофтус К.Г. Выбросы, контролирующие газы и вздутие живота: обзор на основе конкретных случаев для поставщика первичной медико-санитарной помощи. Материалы клиники Мэйо . 2016;91(8):1105–1113. doi: 10.1016/j.mayocp.2016.04.017

[6] Рао ССК, Ли Ю.Ю. Глава 40: Подход к больному с газами и вздутием живота. В: Подольский Д.К., Камиллери М., Фитц Г. и др., ред. Учебник гастроэнтерологии Ямады . 6-е изд. Джон Уайли и сыновья, ООО; 2016: 723–734.

[7] Хаслер В.Л. Газы и вздутие живота. Гастроэнтерология и гепатология (Нью-Йорк) . 2006;2(9):654–662.

Что такое боль в животе? Симптомы, причины, диагностика, лечение и профилактика

Причина болей в животе диагностируется на основании анамнеза симптомов, медицинского осмотра и, при необходимости, анализов.Ваш врач, вероятно, задаст вам вопросы о характеристиках вашей боли и о том, есть ли у вас какие-либо основные физические или психические заболевания, которые могут способствовать боли в животе.

Вопросы врача могут касаться следующих аспектов вашей боли в животе:

  • Где она локализуется
  • Насколько она интенсивна
  • Является ли она тупой, колющей, жгучей или схваткообразной
  • Возникает ли она и уходит
  • Когда вы испытываете или замечаете его чаще всего
  • Излучает ли он наружу в другие области вашего тела
  • Как долго он у вас есть
  • Ухудшают или улучшают ли какие-либо действия или действия

Ваш врач также может спросить о ваша общая история здоровья, любые недавние травмы и возможно ли вы беременны.

Если ваш врач подозревает серьезное состояние здоровья, которое может потребовать лечения, любой из следующих тестов может быть использован для диагностики причины боли в животе:

  • Анализы крови, мочи или кала
  • брюшной полости
  • УЗИ брюшной полости
  • Компьютерная томография (КТ) брюшной полости
  • Бариевая клизма (рентген толстой кишки)
  • Эндоскопические процедуры (введение трубки с крошечной камерой через рот или прямую кишку для осмотра внутренних органов) желудочно-кишечный тракт)
  • Электрокардиограмма (ЭКГ или ЭКГ)

Прогноз боли в животе

Как долго длится боль в животе и улучшается она или ухудшается, зависит от причины боли и реакции на нее к любым методам лечения.

Многие формы болей в животе, как правило, реагируют на меры по уходу за собой или просто исчезают сами по себе, включая боль, вызванную запором, пищевой аллергией или непереносимостью, или желудочными вирусами.

Но боль в животе, вызванная тяжелыми острыми или хроническими состояниями, может потребовать обширного лечения, прежде чем она улучшится, включая боль, вызванную аппендицитом, кишечной непроходимостью, пептической язвой, раком или воспалительным заболеванием кишечника (болезнь Крона и язвенный колит).

Газы и газовые боли — Симптомы и причины

Обзор

Газы в вашей пищеварительной системе являются частью нормального процесса пищеварения.Избавление от избыточного газа путем отрыжки или отхождения газа (вздутия) также является нормальным явлением. Боль от газа может возникнуть, если газ задерживается или плохо проходит через пищеварительную систему.

Усиление газообразования или боли от газообразования может быть вызвано употреблением в пищу продуктов, которые с большей вероятностью вызывают газообразование. Часто относительно простые изменения в привычках питания могут уменьшить надоедливые газы.

Определенные расстройства пищеварительной системы, такие как синдром раздраженного кишечника или глютеновая болезнь, могут вызывать — в дополнение к другим признакам и симптомам — усиление газов или боль от газа.

Симптомы

Признаки или симптомы газов или газовых болей включают:

  • Отрыжка
  • Попутный газ
  • Боль, спазмы или чувство стянутости в животе
  • Ощущение полноты или давления в животе (вздутие живота)
  • Заметное увеличение размера живота (вздутие живота)

Отрыжка является нормальным явлением, особенно во время или сразу после еды.Большинство людей выделяют газы до 20 раз в день. Поэтому, хотя наличие газа может быть неудобным или смущающим, отрыжка и выделение газа сами по себе редко являются признаком медицинской проблемы.

Когда обратиться к врачу

Поговорите со своим врачом, если газы или боли от газов настолько постоянные или сильные, что мешают вам нормально функционировать в повседневной жизни. Газ или газовые боли, сопровождаемые другими признаками или симптомами, могут указывать на более серьезные состояния.Обратитесь к врачу, если вы испытываете какие-либо из этих дополнительных признаков или симптомов:

  • Кровавый стул
  • Изменение консистенции стула
  • Изменение частоты дефекации
  • Потеря веса
  • Запор или диарея
  • Постоянная или рецидивирующая тошнота или рвота

Немедленно обратитесь за медицинской помощью, если вы испытываете:

  • Длительная боль в животе
  • Боль в груди

Получайте самую свежую медицинскую информацию из клиники Майо на свой почтовый ящик.

Подпишитесь бесплатно и получите подробное руководство по здоровье пищеварительной системы, а также последние новости и инновации в области здравоохранения. Вы можете отписаться в любой время.

Подписаться

Узнайте больше об использовании данных Mayo Clinic.

Чтобы предоставить вам наиболее актуальную и полезную информацию, а также понять, какие информация полезна, мы можем объединить вашу электронную почту и информацию об использовании веб-сайта с другая информация о вас, которой мы располагаем. Если вы пациент клиники Майо, это может включать защищенную информацию о здоровье. Если мы объединим эту информацию с вашей защищенной медицинской информации, мы будем рассматривать всю эту информацию как информацию и будет использовать или раскрывать эту информацию только так, как указано в нашем уведомлении о практики конфиденциальности.Вы можете отказаться от получения сообщений по электронной почте в любое время, нажав на ссылка для отписки в письме.

Спасибо за подписку

Подробное руководство по здоровому пищеварению скоро будет в вашем почтовом ящике. Вы также получите электронные письма от Mayo Clinic о последних новостях в области здравоохранения, исследованиях и уходе.

Если вы не получили наше письмо в течение 5 минут, проверьте папку СПАМ и свяжитесь с нами. на информационный бюллетень@mayoclinic.com.

Извините, что-то пошло не так с вашей подпиской

Повторите попытку через пару минут

Повторить попытку

Причины

Газы в желудке возникают в первую очередь из-за заглатывания воздуха во время еды или питья.Большая часть желудочного газа выделяется, когда вы отрыгиваете.

Газы образуются в толстой кишке (толстой кишке), когда бактерии ферментируют углеводы — клетчатку, некоторые крахмалы и некоторые сахара, — которые не перевариваются в тонкой кишке. Бактерии также потребляют часть этого газа, но оставшийся газ высвобождается, когда вы выходите из заднего прохода.

Обычные продукты, вызывающие газообразование

Некоторые продукты с высоким содержанием клетчатки могут вызывать газообразование, в том числе:

  • Фасоль и горох (бобовые)
  • Фрукты
  • Овощи
  • Цельнозерновые

В то время как продукты с высоким содержанием клетчатки увеличивают выработку газов, клетчатка необходима для поддержания вашего пищеварительного тракта в хорошем рабочем состоянии и регулирования уровня сахара и холестерина в крови.

Другие диетические факторы

Другие диетические факторы, которые могут способствовать повышенному газообразованию в пищеварительной системе, включают следующее:

  • Газированные напитки, , такие как газированные напитки и пиво, увеличивают газообразование в желудке.
  • Пищевые привычки, , такие как слишком быстрое питание, питье через соломинку, жевание резинки, сосание леденцов или разговор во время жевания, приводит к заглатыванию большего количества воздуха.
  • Добавки с клетчаткой , содержащие псиллиум, такие как метамуцил, могут увеличить газообразование в толстой кишке.
  • Заменители сахара, или искусственные подсластители, такие как сорбит, маннит и ксилит, содержащиеся в некоторых продуктах и ​​напитках, не содержащих сахара, могут вызывать повышенное газообразование в толстой кишке.

Медицинские состояния

Медицинские состояния, которые могут увеличить кишечные газы, вздутие живота или боли от газов, включают следующее:

  • Хронические кишечные заболевания. Избыточное газообразование часто является симптомом хронических кишечных заболеваний, таких как дивертикулит, язвенный колит или болезнь Крона.
  • Избыточный бактериальный рост в тонкой кишке. Увеличение или изменение количества бактерий в тонкой кишке может вызвать избыток газов, диарею и потерю веса.
  • Пищевая непереносимость. Газы или вздутие живота могут возникнуть, если ваша пищеварительная система не может расщеплять и усваивать определенные продукты, такие как сахар в молочных продуктах (лактоза) или белки, такие как глютен в пшенице и других зернах.
  • Запор. Запор может затруднить отхождение газов.

06 января 2022 г.

2022 АМГ Е 53 Седан

Базовая рекомендованная производителем розничная цена

не включает расходы на транспортировку и обработку, сборы в пункте назначения, налоги, право собственности, сборы за регистрацию, подготовку и оформление документов, бирки, оплату труда и установки, страхование и дополнительное оборудование, продукты, упаковки и аксессуары. Фактическая цена автомобиля может варьироваться в зависимости от дилера.

МБФС NMLS #2546

Заявленные показатели ускорения основаны на результатах трассы производителя и могут варьироваться в зависимости от модели, условий окружающей среды и дорожного покрытия, стиля вождения, высоты над уровнем моря и нагрузки автомобиля.

EPA расчетная экономия топлива. Сравните предполагаемые мили на галлон с предполагаемыми милями на галлон других транспортных средств. Вы можете получить различный пробег в зависимости от того, насколько быстро вы едете, погодных условий и продолжительности поездки. Ваш фактический пробег по шоссе, вероятно, будет меньше, чем оценка по шоссе.

С дополнительным тягово-сцепным устройством. Перед буксировкой прочтите руководство оператора. В некоторых штатах требуются тормоза прицепа вторичного рынка. Подробности у дилера.

Транспортное средство может быть не совсем таким, как показано на рисунке.

Дизайн, характеристики и т. д. концепт-кара могут быть изменены.

Фактическая цена покупки автомобиля может быть изменена дилером и может варьироваться в зависимости от местоположения дилера и клиента, уровня запасов, характеристик автомобиля и доступных скидок и уступок. Онлайн-цена не включает налоги и/или сборы, возникающие в результате продажи автомобиля, включая, помимо прочего, сборы за пункт назначения, трудозатраты, право собственности, лицензию и сборы за установку.

Фактическая цена покупки автомобиля может быть изменена дилером и может варьироваться в зависимости от местоположения дилера и клиента, уровня запасов, характеристик автомобиля и доступных скидок и уступок. Онлайн-цена не включает налоги и/или сборы, возникающие в результате продажи автомобиля, включая, помимо прочего, сборы за пункт назначения, трудозатраты, право собственности, лицензию и сборы за установку.

1910.110 — Хранение и обращение с сжиженными углеводородными газами.

Минимальная требуемая скорость нагнетания в кубических футах в минуту воздуха при 120 процентах максимально допустимого давления начала нагнетания для предохранительных клапанов, которые будут использоваться на контейнерах, отличных от тех, которые изготовлены в соответствии со спецификацией DOT, должна быть следующей:

______________________________________________
                            |
   Площадь поверхности | Скорость потока
     (кв. футов) | ЦДМ воздух
____________________________|_________________
                            |
20 или меньше................. | 626
25 ................................ | 751
30 ................................ | 872
35 ........................ | 990
40 ................................ | 1100
45 ........................ | 1220
50 ........................ | 1330
55 ................................ | 1430
60 ................................ | 1540
65 ........................ | 1640
70 ................................ | 1750
75 ................................ | 1850
80......................... | 1950
85 ................................ | 2050
90 ........................ | 2150
95 ................................ | 2240
100 ................................ | 2340
105 ................................ | 2440
110 ................................ | 2530
115 ................................ | 2630
120 ................................ | 2720
125 ................................ | 2810
130 ................................ | 2900
135 ................................ | 2990
140........................ | 3080
145 ................................ | 3170
150 ................................ | 3260
155 ................................ | 3350
160 ................................ | 3440
165 ................................ | 3530
170 ................................ | 3620
175 ................................ | 3700
180 ................................ | 3790
185 ................................ | 3880
190 ................................ | 3960
195 ................................ | 4050
200....................... | 4130
210 ................................ | 4300
220 ................................ | 4470
230 ................................ | 4630
240 ................................ | 4800
250 ................................ | 4960
260 ................................ | 5130
270 ................................ | 5290
280 ................................ | 5450
290 ................................ | 5610
300 ................................ | 5760
310 ................................ | 5920
320....................... | 6080
330 ................................ | 6230
340 ................................ | 6390
350 ................................ | 6540
360 ................................ | 6690
370 ................................ | 6840
380 ................................ | 7000
390 ................................ | 7150
400 ................................ | 7300
450 ................................ | 8040
500 ................................ | 8760
550 ................................ | 9470
600....................... | 10 170
650 ................................ | 10 860
700 ................................ | 11 550
750 ................................ | 12 220
800 ................................ | 12 880
850 ................................ | 13 540
900 ................................ | 14 190
950 ................................ | 14 830
1000 ................................ | 15 470
1050 ................................ | 16 100
1100 ................................ | 16 720
1150 ................................ | 17 350
1200....................... | 17 960
1 250 ................................ | 18 570
1300 ................................ | 19 180
1 350 ...................... | 19 780
1400 ................................ | 20 380
1 450 ...................... | 20 980
1500 ................................ | 21 570
1550 ................................ | 22 160
1600 ................................ | 22 740
1 650 ...................... | 23 320
1700 ................................ | 23 900
1 750 ...................... | 24 470
1800....................... | 25 050
1850 ................................ | 25 620
1900 ................................ | 26 180
1 950 ................................ | 26 750
2000 ..................... | 27 310
____________________________|________________

Площадь поверхности = общая площадь внешней поверхности контейнера в квадратах.
ноги.



Если площадь поверхности не указана на паспортной табличке или маркировка неразборчива, площадь можно рассчитать по одной из следующих формул:

 [1] Цилиндрический контейнер с полусферическими днищами:

Площадь = Общая длина X внешний диаметр X 3.1416.

 [2] Цилиндрический контейнер с днищем, отличным от полусферического:

Площадь = (общая длина + 0,3 наружного диаметра) X наружный диаметр
Х 3,1416.

 Примечание. Эта формула не является точной, но дает результаты в пределах
пределы практической точности с единственной целью определения рельефа
клапаны.

 [3] Сферический контейнер:

Площадь = Внешний диаметр в квадрате X 3,1416.
Расход - CFM Air = Требуемая пропускная способность в кубических футах в минуту
воздуха при стандартных условиях, 60 F.и атмосферное давление (14,7
p.s.i.a.).



Скорость сброса может быть интерполирована для промежуточных значений площади поверхности. Для контейнеров с общей площадью наружной поверхности более 2000 квадратных футов требуемый расход можно рассчитать по формуле Расход — CFM Воздух = 53,632 A0,82.

A = общая площадь внешней поверхности контейнера в квадратных футах.

Клапаны без маркировки «Воздух» имеют маркировку расхода сжиженного нефтяного газа в кубических футах в минуту.Их можно преобразовать в показатели в кубических футах в минуту воздуха, умножив рейтинги сжиженного нефтяного газа на коэффициенты, указанные ниже. Оценки расхода воздуха можно преобразовать в характеристики сжиженного нефтяного газа в кубических футах в минуту путем деления характеристик воздуха на коэффициенты, перечисленные ниже.

                    КОЭФФИЦИЕНТЫ ПРЕОБРАЗОВАНИЯ ВОЗДУХА

Тип контейнера....... 100 125 150 175 200
Преобразование воздуха
 фактор............... 1,162 1,142 1.113 1,078 1,010



Что они собой представляют и как изготавливаются?

ACHRE отчет

Введение



Атомный веком

До атомного века: «Теневые картинки», Радиоизотопы и начала экспериментальных экспериментов

Проект Манхэттена: новый и Тайный мир человеческих экспериментов

Комиссия по атомной энергии и послевоенным биомедицинским радиационным исследованиям

Трансформация в правительстве — спонсируемые исследования

Последствия Хиросимы и Нагасаки Бюро по исследованию радиации: возникновение холодной войны

Новые этические вопросы для медицинских исследователей

Заключение

Основы науки о радиации

Что такое ионизирующее излучение?

Что такое радиоактивность?

Что такое атомный номер и атомный вес?

Радиоизотопы: что это такое и как они производятся?

Как радиация влияет на человека?

Как мы измеряем биологические эффекты внешнего излучения?

Как мы измеряем биологические эффекты внутренних излучателей?

Как ученые определяют долгосрочные риски радиации?

Радиоизотопы: что это такое и как они производятся?

Что такое изотопы?

Изотопы элемента — это все атомы, имеющие в ядре количество протонов (атомный номер), соответствующее химическому поведению этого элемента.Однако изотопы одного элемента различаются по количеству нейтронов в их ядрах. Поскольку у них по-прежнему одинаковое число протонов, все эти изотопы элемента имеют одинаковое химическое поведение . Но поскольку они имеют разное количество нейтронов, эти изотопы одного и того же элемента могут иметь разную радиоактивность . Радиоактивный изотоп называется радиоизотопом или радионуклидом . Два примера могут помочь прояснить это.

Самый стабильный изотоп урана, U-238, имеет атомный номер 92 (протоны) и атомный вес 238 (92 протона плюс 146 нейтронов).Изотоп урана, наиболее важный для атомных бомб, U-235, имеет на три нейтрона меньше. Таким образом, он также имеет атомный номер 92 (поскольку число протонов не изменилось), но атомный вес 235 (92 протона плюс только 143 нейтрона). Химическое поведение U-235 идентично всем другим формам урана, но его ядро ​​менее стабильно, что придает ему более высокую радиоактивность и большую восприимчивость к цепным реакциям, приводящим в действие как атомные бомбы, так и ядерные реакторы деления.

Другим примером является йод, элемент, необходимый для здоровья; недостаток йода в рационе может привести к зобу. Йод также является одним из первых элементов, радиоизотопы которых использовались в том, что сейчас называется ядерной медициной. Наиболее распространенная стабильная форма йода имеет атомный номер из 53 (протонов) и атомный вес из 127 (53 протона плюс 74 нейтрона). Поскольку его ядро ​​имеет «правильное» количество нейтронов, оно стабильно и не радиоактивно.Менее стабильная форма йода также имеет 53 протона (это то, что заставляет его химически вести себя как йод), но четыре дополнительных нейтрона, что дает общий атомный вес 131 (53 протона и 78 нейтронов). Со «слишком большим количеством» нейтронов в ядре он нестабилен и радиоактивн, его период полураспада составляет восемь дней. Поскольку химически он ведет себя как йод, он распространяется по всему телу и локализуется в щитовидной железе точно так же, как стабильная форма йода. Но поскольку он радиоактивный, его присутствие можно обнаружить.Таким образом, йод-131 стал одним из первых радиоактивных индикаторов.

Как можно получить различные изотопы элемента?

Как можно производить изотопы, особенно радиоизотопы, которые могут служить многим полезным целям? Существует два основных метода: разделение и синтез.

Некоторые изотопы встречаются в природе. Если они радиоактивны, то обычно это радиоизотопы с очень длительным периодом полураспада. Уран-235, например, составляет около 0,7 процента природного урана на Земле.[89] Задача состоит в том, чтобы отделить это очень небольшое количество от гораздо большей массы других форм урана. Трудность в том, что все эти формы урана, поскольку все они имеют одинаковое число электронов, будут иметь одинаковое химическое поведение: они будут одинаково связываться с другими атомами. Химическое разделение, развивающее химическую реакцию, которая связывает только атомы урана, будет разделять атомы урана, но не различать разные изотопы урана. Единственная разница между изотопами урана состоит в их атомном весе .Необходимо было разработать метод сортировки атомов по весу.

Первоначально предлагалось использовать центрифугу . Основная идея проста: вращать атомы урана, как будто они вращаются на очень быстрой карусели. Более тяжелые будут быстрее дрейфовать наружу, и их можно будет оттянуть. На практике этот метод представлял собой огромную проблему: цель состояла в том, чтобы извлечь очень маленькую часть атомов урана, которые были легче, чем их собратья. Трудности были настолько велики, что в 1942 году от плана отказались.[90] Вместо этого была разработана методика газовой диффузии . Опять же, основная идея была очень проста: скорость, с которой газ проходил ( диффундировал) через фильтр, зависела от веса молекул газа: более легкие молекулы диффундировали быстрее. Молекулы газа, содержащие U-235, будут диффундировать немного быстрее, чем молекулы газа, содержащие более распространенный, но и более тяжелый U-238. Этот метод также представлял огромные технические трудности, но в конечном итоге был реализован на гигантской газодиффузионной установке в Ок-Ридже, штат Теннесси.В этом процессе уран химически смешивался с фтором с образованием газообразного гексафторида перед разделением диффузией. Это непрактичный метод извлечения радиоизотопов для научных и медицинских целей. Это было чрезвычайно дорого и могло поставлять только встречающиеся в природе изотопы.

Более эффективным подходом является искусственное производство радиоизотопов. Это можно сделать, выстрелив высокоскоростными частицами в ядро ​​атома. При ударе ядро ​​может поглотить частицу или стать нестабильным и испустить частицу.В любом случае количество частиц в ядре изменится, создав изотоп. Одним из источников высокоскоростных частиц может быть циклотрон. Циклотрон ускоряет частицы по круговой гоночной трассе с помощью периодических толчков электрического поля. Частицы набирают скорость с каждым толчком, точно так же, как ребенок поднимается выше с каждым толчком на качелях. При достаточно быстром движении частицы направляются с гоночной трассы в цель.

Однако циклотрон работает только с заряженными частицами.Еще одним источником пуль являются нейтроны, уже стреляющие внутри ядерного реактора. Нейтроны обычно поражают ядра топлива, делая их нестабильными и заставляя ядра расщепляться (делиться) на два больших фрагмента и два-три «свободных» нейтрона. Эти свободные нейтроны, в свою очередь, делают дополнительные ядра нестабильными, вызывая дальнейшее деление. Результат — цепная реакция. Слишком много нейтронов может привести к неконтролируемой цепной реакции, высвобождая слишком много тепла и, возможно, вызывая «плавление».Поэтому «лишние» нейтроны обычно поглощаются «управляющими стержнями». Однако эти избыточные нейтроны могут поглощаться и мишенями из тщательно подобранного материала, помещенными в реактор. Таким образом, избыточные нейтроны используются для создания радиоактивных изотопов материалы, помещаемые в мишени

С практикой ученые, использующие как циклотроны, так и реакторы, научились правильно смешивать атомы-мишени и стреляющие частицы, чтобы «приготовить» широкий спектр полезных радиоизотопов.
