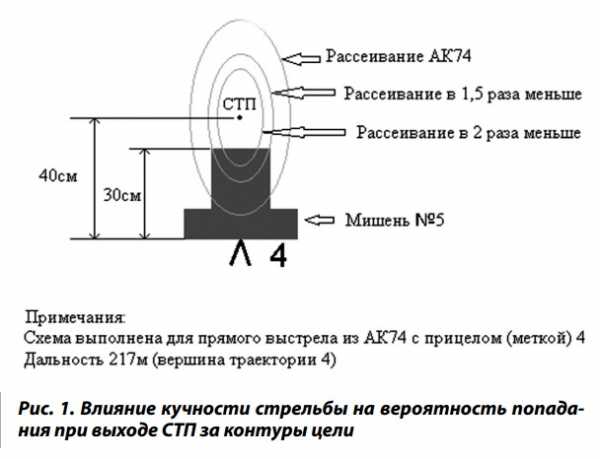

НОВОМУ АВТОМАТУ — НОВЫЙ ПРИЦЕЛ Проходящие государственные испытания автоматы АК12 и А545 (АЕК971) имеют кучность стрельбы в 1,5–2 раза лучше (меньше), чем у АК74. Однако в РФ уже имеется автомат, кучность первых двух пуль которого значительно (по некоторым сведениям до 20 раз) лучше. Это автомат Никонова АН-94, который находится на вооружении достаточно много лет, но не получил того распространения, которое ему, казалось бы, гарантировано при такой хорошей кучности стрельбы. Постоянно упоминается более сложное устройство АН-94, но не отмечается существенного увеличения боевой эффективности — увеличения вероятности попадания в реальные цели в бою. Если не разобраться в причинах не востребованности лучшей кучности АН-94, то АК12 и А545 могут повторить его судьбу. Известно, что лучшая кучность стрельбы гарантирует увеличение вероятности попадания только в том случае, если средняя точка попаданий (СТП) не вышла за контуры цели. Если же СТП находится за контурами цели, то лучшая кучность может уменьшить вероятность попадания. На рисунке 1 показано, что, уменьшая кучность, мы, хотя и увеличиваем плотность огня внутри эллипса рассеивания, но сокращаем площадь цели, покрытой рассеиванием. Поэтому, если СТП вышла за контуры цели,

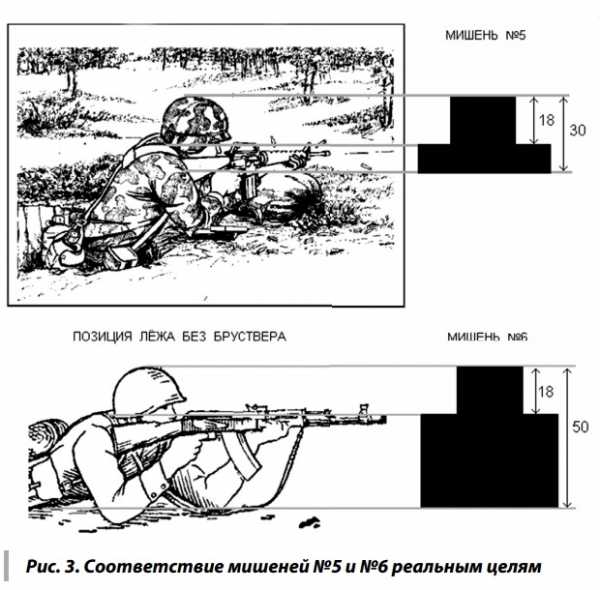

А практически все навесные прицелы для АК74 (коллиматорные, оптические, ночные, тепловизионные и т. д.) не имеют прицельных меток меньше «4» (400 м), например, оптические прицелы 1П29, 1П77, 1П78, ночной прицел 1 ПН93–2 АК-74 (рис. 2) и другие. На коллиматорных прицелах единственная прицельная метка также приводится к дальности 400 м. То есть с навесными прицелами автоматчик не имеет даже технической возможности на дальностях до 400 м стрелять с иной метки, чем «4». Высота траектории «4» равна 0,4 м и потому прямой выстрел с этой метки эффективен только по целям не ниже 0,4 м. Высота траектории «П» еще больше — 0,5 м и потому прямой выстрел с этой метки эффективен только по целям не ниже 0,5 м. В бою человек инстинктивно стремится укрыться за бруствером.
Траектория «П» (440 м) еще выше, чем траектория «4» и потому вероятность попадания еще хуже – на дальности 200 м у АК74 она падает до неприемлемых 0,17 (рис. 4, метка «П»). Метку «П» (440 м) применять нельзя, ее необходимо убрать с прицелов. Собственно, на многих навесных прицелах для АК74 метка «П» уже отсутствует, и надо сделать то же самое на всех прицелах и не допустить появления этой метки впредь, так как с ней у А545 вероятность попадания опускается вообще до 0,07 (рис. 5, метка «П»). Согласно курса стрельб из-за недостаточной вероятности попадания в цель высотой 0,3 м автоматчики по головным мишеням и не стреляют. Ни в одном из тех упражнений курса стрельб, которые выполняют автоматчики, головных мишеней нет. Более того, головной мишени нет ни в одном упражнении разрядных норм единой всероссийской спортивной классификации для автомата (действующий Курс стрельб, приложение 19).

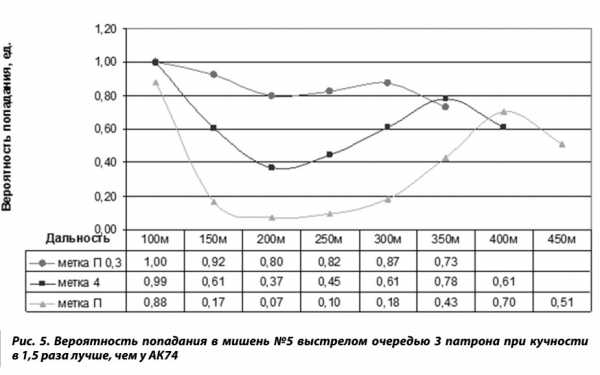

Проанализируем, как изменится вероятность попадания у автоматов с улучшенной кучностью — А545 и АК12 по данным, представленным на рисунке 5 и в таблице. На основе сказанного можно сделать два основных вывода. Первый . Автоматы А545 и АК12 с современными прицелами (с меткой «4») будут иметь боевую эффективность не лучше, чем имеет АК74. Строка А545«4»/АК74«4» таблицы подтверждает, что с прицельной меткой «4» вероятность попадания у А545 лучше на тех дальностях, где СТП находится в контурах цели — до 150 м, а также от 300 м до 350–400 м, но хуже на дальностях, где СТП из контуров цели вышла — от 150 м до 250 м. Например, на дальности 200 м вероятность попадания снизится в 0,87 раза — с 0,43 (рис. 4) до 0,37 (рис. 5). Обещанное производителями этих автоматов повышение боевой эффективности на 15–20 % можно получить только с прицельной меткой «П 0,3» (таблица, строка А545«П 0,3»/АК74«П 0,3», среднее). Если не исправить прицелы, то перевооружение Второй. Метка «П 0,3» при улучшении кучности повышает вероятность попадания на всех дальностях (таблица, строка А545«П 0,3»/АК74 «П 0,3»), поэтому средняя вероятность попадания на всей дальности прямого выстрела по сравнению с меткой «4» возрастет существенно: в 1,48 раза на А545 и АК12 и в 1,31 раза на АК74 (таблица, среднее). По сравнению с существующим положением дел (с меткой «4» на АК74), метка «П 0,3» на А545 и АК12 повысит вероятность попадания в среднем в 1,56 раза (таблица, среднее). АН-94 с меткой «П 0,3» имел бы вероятность попадания первыми двумя пулями значительно выше, чем А545. Однако на АН-94 установили (как на М-16) апертурный прицел, который не только не способствует прицеливанию в нижний край цели при прямом выстреле, но еще и не имеет метки «3». Неудачные прицелы — одна из причин невостребованности АН-94. Определение точной стрельбы лучше всего сформулировано в монографии ЦНИИ информации «Эффективность стрельбы из автоматического оружия»: «Степень совмещения средней точки попаданий с центром цели определяет точность стрельбы» [1]. При прямом выстреле СТП перемещается по цели от нижнего края цели (на дальности прямого выстрела) до верхнего края (примерно на ½ дальности прямого выстрела) и назад к нижнему краю (ближе 50 м), и только в двух местах из всей дальности прямого выстрела совпадает с центром цели — примерно на ¼ и ¾ дальности прямого выстрела. На дальности прямого выстрела и примерно на ½ этой дальности как минимум половина всех пуль уходит ниже или выше цели соответственно. Выбирая прямой выстрел, мы сознательно идем на снижение точности стрельбы ради простоты и скорости прицеливания. Литература: 3. Manual for planning and executing training on the 5.56-mm M16 A1 and M16 A2 rifles. By Order of the Secretary of the Army, Distribution: Active Army, USAR, and ARNG. // FM 23–9, 3 July 1989. 4. Сватеев В. А. Автоматчик должен и может поражать головную фигуру.// Вестник АВН. 2013. № 2. 5. Сватеев В. А. Плюсы и минусы прицела. Стрелковому оружию нужен активно-пассивный прицел.// Армейский сборник.2013. № 12. Автор: Источник: |
www.ak-info.ru
О кучности стрельбы из ак
заведений. М.: Издат. центр «Академия», 2005. 256 с.
V.A. Vlasov, N.V. Linkov
CLASSIFICATION AND BASIS OF CRITERION FOR ANALYSIS OF ERGONOMICS OF PUMP-ACTION SHOTGUNS
This article investigates specifics of interaction at «shooter — pump-action shotgun» system. Behaviors of «shooter — pump-action shotgun» system that defines ergonomic factors are given.
Key words: ergonomics, biomechanics, «shooter — pump-action shotgun» system.
Получено 17.10.12
УДК 623.442
В.А. Власов, канд. техн. наук, доц., (4872) 35-18-69 (Россия, Тула, ТулГУ), Н.В. Линьков, ассист., (4872) 35-18-69, [email protected] (Россия, Тула, ТулГУ),
О.Н. Дворянкин, асп., (4872) 35-18-69 (Россия, Тула, ТулГУ) О КУЧНОСТИ СТРЕЛЬБЫ ИЗ АК-74У
Рассмотрены факторы, влияющие на точность стрельбы, рассмотрен вариант конструкции амортизирующего устройства, тренажер для экспериментального определения воздействия импульса отдачи на стрелка, приводятся результаты реальных стрельб.
Ключевые слова: автомат, кучность стрельбы, приклад, цевье, отдача.
В настоящей статье предлагается один из путей ликвидации главного недостатка образцов серии АК — невысокой кучности стрельбы. Решение заключается в следующем, не меняя отработанную и надежную схему работы автомата Калашникова, попробовать поднять кучность его стрельбы за счет устройств, которые смогут амортизировать один выстрел и возвращать оружие в исходное положение к следующему выстрелу.
Для повышения кучности стрельбы существует множество вариантов. Наиболее известны образцы оружия с накоплением импульса (АН-94, ТКБ-0146) и со «сбалансированной автоматикой» оружия (АК-108, АЕК-971). Эти схемы значительно усложняют автоматику оружия.
Экспериментально установлено, что ликвидация ударов при работе автоматики обеспечивает улучшение кучности. Так, применение известной схемы «сбалансированной» автоматики дает повышение кучности в несколько раз.
Большое значение на увод оружия вверх при стрельбе играет форма приклада. Классический приклад автомата Калашникова дает большой опрокидывающий момент.
Процесс выстрела вместе с ударом в крайнем заднем положении составляет сотые доли секунды, а выстрелы в очереди осуществляются через 0,1 с. Следовательно, большую часть времени между выстрелами оружие находится в руках стрелка без активной силы отдачи, но перемещается
вверх и вправо по инерции. При этом мышцы человека не успевают реагировать на перемещение автомата, и следующие выстрелы происходят из нового неправильного положения ствола.
При амортизации оружия короткий, но сильный импульс выстрела растянется по времени, и сила, действующая на плечо стрелка, уменьшится в несколько раз. Часть импульса отдачи перейдет в энергию отката «свободного» корпуса автомата. Все это приведет к более «мягкому» воздействию на стрелка и он более просто сможет удерживать автомат.
Эти рассуждения позволяют предложить новую схему описания системы «стрелок — подпружиненный автомат», представленную на рис. 1.
2 1
\3_ \А \5_ \6_
Рис. 1. Принципиальная схема амортизации оружия: 1 — автомат; 2 — амортизирующее устройство; 3 — плечо стрелка;
4 — правая рука; 5 — левая рука;
6 — цевье с амортизирующим устройством
Для реализации этой схемы и проверки ее эффективности при стрельбе из автомата АКС-74У были разработаны и изготовлены амортизирующие устройства в прикладе и цевье. При этом была проведена модернизация стандартного приклада, который был разделен на две части, а между ними вмонтированы четыре съемные пружины (рис. 2). Стандартное цевье получило две пружины, поставленные поперек оси ствола (рис. 3).
Проведение практических стрельб сопряжено с организационными трудностями и материальными затратами, поэтому для проверки реальности предлагаемого варианта и определения приемлемых параметров пружин приклада и цевья был использован тренажер, разработанный на кафедре «Стрелково-пушечное вооружение», который имитирует процесс выстрела и использует дешевый сжатый воздух. Внешний вид тренажера представлен на рис. 4.
Тренажер позволил испытать большое количество различных пружин и выбрать те, которые дали минимальное отклонение автомата при одном и том же импульсе воздействия на стрелка.
Рис. 2. Схема амортизации приклада Рис. 3. Схема амортизации
цевья
Рис. 4. Внешний вид тренажера
Для проверки эффективности предложенного варианта оружия и влияния его на кучность были проведены стрельбы боевыми патронами. Огонь велся из 4 образцов — стандартным АК-74У и с установленным подпружиненными прикладом и цевьем с тремя различными вариантами набора пружин. Для проведения эксперимента была создана группа, состоящая из пяти неопытных стрелков.
Испытания проводились в тире кафедры стрелково-пушечного вооружения. Дистанция ведения огня составляла 17 метров. Результаты стрельб, представленные на диаграммах ниже, получены пересчетом дистанции на 100 метров.
Огонь велся очередями по 3 выстрела. В очереди каждый патрон по порядку был окрашен в свой цвет для определения точки попадания отдельно 1, 2, 3 выстрелов. Каждым стрелком было произведено 5 очередей по 3 выстрела из каждого варианта образцов.
Обработка мишеней позволила получить для каждого стрелка средние точки попадания (СТП) одинаковых в очереди выстрелов из всех вариантов оружия. Суммарное расположение СТП всех стрелков приведено на рис. 5.
Анализ суммарных СТП говорит о том, что при всех видах амортизации меняется закон распределения пробоин. Так, при стрельбе из штатного образца пробоины распологаются у всех стрелков классически одинаково, первая попадает в цель, а вторая и третья распологаются вправо — вверх, причем третья — на самом дальнем расстоянии.
При применении амортизации происходит смещение СТП третьих
пробоин к СТП вторых, что явно повышает кучность стрельбы и поднимает эффективность стрельбы очередями.
Рис. 5. Расположение средних точек попаданий
Одновременно были посчитаны площади рассеивания пробоин каждого стрелка из различных образцов. Суммарные площади рассеиваний всех стрелков от боковых и вертикальных отклонений приведены на рис. 6, где видно повышение кучности стрельбы примерно в два раза.
Иногда для определения кучности стрельбы используют показатель R50 — размер радиуса 50 % процентов полученных пробоин (рис. 7), где также наблюдается уменьшение рассеивания.
Суммарное СБхСВ
I | : ■ | | ■
«1111
1111
ш ш ш
Стандартный АКС- АК-74У < АК-74У с АК-74У с
устройствами в устройствами е устройстммив
прикладе прикладе прикладе (жесткость40000 (жесткость 2 СЮОО |жестость 20000
Н/м) и а цевье Н/м) и в цевье Н/м)
(жесткость 10000 (жесткость 10000
Н/м)
Н/м|
Рис. 6. Площади рассеивания трех пробоин при различных вариантах амортизации автомата
Рис. 7. Размеры радиусов 50 % пробоин
В заключение можно сделать вывод, что амортизация приклада и цевья позволяет стрелку испытывать меньшие усилия отдачи, а это, в свою очередь, приводит к более кучной стрельбе очередями. Но эти испытания проведены на небольшой группе стрелков и на неоптимальных параметрах амортизирующих устройств.
Дальнейшие исследования в этой области могут повысить эффективность старого образца автомата Калашникова.
V.A. Vlasov, N. W. Linkow, O.N. Dworyankin
THE CLOSE PATTERN OF SHOOTING BY AK- 74U
The factors that effects on shooting accuracy, and construction of shock absorbing device, simulator for experimental detection of recoil momentum influence on shooter are investigated.
Key words: assault rifle; close pattern of shooting; butt; forearm, recoil.
Получено 17.10.12
УДК 629.7.025.32
В.В. Морозов, канд. техн. наук, доц, (4872) 33-22-10, holod-0@yandex. Ru (Россия, Тула, ТулГУ),
М.В. Курчанов, асп., (4872) 23-24-50, maxkurchanov@mail .ш (Россия, Тула, ТулГУ)
ПРИМЕНЕНИЕ ДОПОЛНИТЕЛЬНОГО КАНАЛА В КОНТУРЕ УПРАВЛЕНИЯ ЗЕНИТНЫХ УПРАВЛЯЕМЫХ РАКЕТ ДЛЯ ПОВЫШЕНИЯ ВЕРОЯТНОСТИ ПОРАЖЕНИЯ ЦЕЛИ
Рассмотрены преимущества применения дополнительного канала в контуре управления летательного аппарата за счет регулирования подъемной силы, возникающей при отклонении аэродинамических рулей. Введен новый термин «адаптивные органы управления», рассмотрен их принцип работы, а также выявлены достоинства и недостатки предлагаемого схемного решения.
Ключевые слова: система наведения, адаптивные органы управления, пьезо-элемент, расчетная траектория, располагаемая перегрузка.
Современные реалии ведения боевых действий предполагают использование комплексов высокоточного оружия (ВТО) для выполнения поставленной задачи в вооруженных конфликтах и столкновениях. Большинство комплексов ВТО предполагает использование беспилотных летательных аппаратов (ЛА) (ракет) различных типов и классов, применяющихся в зависимости от поражаемой цели.
Для поражения таких целей, как бронированная техника, укрепленные наземные огневые точки, автотранспорт, артиллерийские орудия и боевые расчеты, дистанционно пилотируемые летательные аппараты, вертолетная техника, самолеты на высотах до 10.. .15 км, применяются ракеты, в которых управляющая сила при наведении ЛА на цель создается аэ-
cyberleninka.ru
Улучшение кучности АК-74 — Александр Афанасьев
Обычно мы советуем будущему новому автору нашего издания связаться со старым ворчливым Редактором перед тем, как начать водить ручкой по бумаге для создания своего, возможно, второго возвращения Унесенных Ветром. Просто существует вероятность, что Редактор возненавидит предложенную идею и не опубликует подобную статью, если она окажется самой последней имеющейся статьей в мире. Это может задеть эго данного парня, не говоря уже о его мечтах, но это наверняка позволит свести к минимуму понапрасну потраченное время.Так было, когда я увидел рукопись Улучшение кучности автомата Калашникова, выпавшую из почтового ящика здесь, в офисе PS. «Почему», — удивился я, — «этот дурачок вначале не связался со мной? Не важно, завтра днем это отправится обратно к нему.» Нет нужды даже и смотреть на эту ерунду; мы люди сильных убеждений с уровнем упрямства, соответствующим упрямству мула, у которого болят зубы.
Не спрашивайте меня, почему…возможно, некоторое чувство вины…которое я, возможно, испытывал перед этим автором, заставило меня лишь бегло взглянуть на рукопись. Возможно, несколько минут, занимаясь другими делами. Очевидно, не больше. И не делать никаких послаблений…сделаешь это раз, и они будут рассчитывать на это все время.
Через тридцать минут мы закончили читать статью. Бормоча что-то типа «Не может такого быть», когда перечитывали снова. Удивление от перечитки остается до сих пор. Мы не на секунду не сомневались в том, что статья с таким названием не может быть ничем иным, как начальным уровнем, и очень маловероятно, что она сможет предстать перед взором наших читателей, привередливой группой *****ов, которыми они и являются. Ничего подобного!
Мы все, конечно же, знаем об эволюции AR-15 в винтовку с высоким уровнем кучности. Во время своего появления AR-15 с большой натяжкой можно было считать достаточно кучной для стрелковых поединков, в которых обе стороны находились внутри одной телефонной будки. Одноэтажная промышленность развила (странную) идею улучшения ее кучности. Сегодня эти винтовки полностью доминируют в стрельбе Хайпауэр до дальностей 600 ярдов включительно, и очень большое количество достаточно вменяемых людей говорит о том, что заявленная цифра должна быть «1004» а не «600».
Перед вами группа из 5 выстрелов на 100 ярдов, измеренная в.675. Конечно, с таким результатом нельзя было выиграть SuperShoot в этом году…но это АК-74???!
Здесь показана лучшая группа рядом с тремя Советскими патронами (слева направо): 7,62х39, 5,45х39 и.220Parker (5,56×39), снаряженный 68-грановой пулей
После того, как я закончил Колорадское Ремесленное Училище по программе мастера-оружейника в 1982 году, я проработал несколько лет на паре хорошо известных частных оружейных предприятий. Работа приносила удовольствие, но оплата явно не могла покрыть мою ссуду, взятую на обучение. Итак, чтобы свести концы с концами, я начал работать в должности ученика-станочника. Я несколько лет «перелетал» с места на место, работая в качестве станочника, получил Инструментальщика Класса «А», но все это время в качестве побочной работы возился с оружием. Спустя четыре года после этого, будущее в области Инструментов и Калибров начало становиться весьма безрадостным. Некоторые из моих друзей, Инструментальщиков высшего разряда, нашли себя на работах, за которые платили лишь немного больше минимальной тарифной ставки. К счастью, мне удалось наладить свою собственную маленькую станочную мастерскую за эти годы, и прежде чем начать плакаться в жилетку и идти устраиваться на работу в Уол-Март (сеть супермаркетов), я решил сражаться до последнего. Я получил Федеральную Лицензию на изготовление Оружия, и основал Parker Arms & Tool Works.
Моя мастерская похожа на ту, которую мне нравилось посещать в детстве — никаких изысков, просто рабочая мастерская, в которой чувствуешь себя комфортно. Она расположена в сельской местности в Пенсильвании, и клиенты заходят прямо туда, где происходит работа — у меня нет магазина или комнаты для приема посетителей. Когда позволяет время, мне нравится проводить заседания в мастерской с моими постоянными клиентами. Так как мы все повернутые на оружии, то многие мои клиенты также стали моими хорошими друзьями. Большая часть моей работы связана с военным оружием (в основном, из посткоммунистического блока), но ежедневная нагрузка бывает очень разной. Работа варьируется от ремонта «охотничьих железок» до полного восстановления классических образцов, а также сборки штучных винтовок и пистолетов. На самом деле, работа, которой я занимаюсь, такова, что выпускать каталог или брошюру о том, чем я занимаюсь, не имеет смысла. Мои заказчики обычно приходят ко мне со своими идеями, и я собираю им то, что они хотят.
Автомат Калашникова, описываемый здесь, явился плодом одной из таких идей. Он родился из одного интересного разговора, произошедшего между моим приятелем Джоном и мной одним прекрасным днем. Джон — инженер-механик с выдающимися способностями, мы повстречались много лет назад, когда он заказал мне изготовление инструментов и оснастки для крупнейшего продавца в медицинской и аэрокосмической промышленности. А так как у нас обоих «оружие в мозгах», и оба любим точную работу, мы быстро подружились.
Так или иначе, разговор, из которого родилась идея этой винтовки, был обусловлен статьей в оружейном журнале о патронах для современных штурмовых винтовок. В этой статье автор заявлял, что схема Калашникова никогда не сможет достичь уровня кучности, которого может достигать AR-15 — в кавычках. Когда я это прочел, то подумал, что утверждение это слегка натянуто. Обладая прекрасным «рабочим» знанием обоих винтовок и способностью механического мышления, Джон также оказался заинтригован подобным заявлением. Я хорошо известен как фанат Калашникова, поэтому Джон спросил о моем мнении по этому поводу.
«Да, в Калашникове большое соотношение массы между затвором и сборкой затворной рамы», сказал я Джону. «В то время, как это является одной из причин надежности АК, возвратно-поступательное движение этой тяжелой затворной рамы в процессе работы автоматики обычно является причиной его недостаточной кучности»,- объяснил я.
«Но на самом деле», — сказал Джон, «затворная группа АК делает ту же самую работу, что и схема Стоунера — просто по-разному, не так ли? Она извлекает патрон из магазина, досылает его в патронник, запирает казенник, производит выстрел, извлекает и выбрасывает стреляную гильзу. Я готов биться об заклад, что если сможем каким-то образом демпфировать работу системы Калашникова, он сможет стрелять также хорошо, как AR-15».
Вид справа автомата Калашникова сборки Паркера с тяжелым стволом
Это натолкнуло меня на логическое предположение. AR-15, очевидно является конструкцией, способной на кучную стрельбу, и, так как она стала популярной в спортивной стрельбе, огромное количество производителей, изготавливающих компоненты матчевого уровня для этой конструкции, постоянно расширяется — также как и число оружейников, собирающих AR-15 улучшенной кучности. Заставить AR-15 стрелять кучно, это больше похоже на «plug-and-play» (поставил и играй), в сравнении со сборкой стреляющего кучно АК. «Рискну предположить, что в репутации кучной винтовки для AR-15 большую роль сыграло то, что с ней можно сделать, чем любые надуманные «нерешаемые» проблемы с автоматом Калашникова, в его репутации», сказал я Джону. «На самом деле, как только ты успокоишь систему работы автоматики, сразу же останешься один на один с обычными факторами — стволом, прицельными приспособлениями, спусковым механизмом и боеприпасом. Я не сомневаюсь в том, что АК можно заставить стрелять, если хорошо поработать над ним».
Джон улыбнулся. «Ну так что, Рич? Давай попробуем?» Он знал, что я люблю принимать вызовы, наверное, потому, что все проблемы, которые мы собираемся решать, собраны вместе в инструментальной комнате. Я просто заболел перспективой превратить АК в «гвоздезабивную» винтовку. «Однако», предупредил я Джона, «это может оказаться более дорогостоящим, чем улучшение кучности AR-15, просто потому, что многие из требуемых компонентов придется изготавливать с нуля». Джона это не обеспокоило, поэтому мы ударили по рукам, и я стал разрабатывать концепцию данной винтовки.
Первым вопросом было то, какой патрон использовать. Когда я собирал полуавтоматические АК и АКМ, они стреляли чуть лучше, чем снятые с военных складов Калашниковы, а АК-74, которые я также собирал (в калибре 5,45х39мм), всегда показывали преимущество над автоматами (винтовками) калибра 7,62. Русские приняли патрон калибра 5,45 в первую очередь из-за уменьшения рассеивания при стрельбе очередями, поэтому я решил, что использование малоимпульсного патрона также имеет смысл при улучшении кучности АК.
Я отверг использование патрона 5,56 НАТО, в первую очередь потому, что хотел использовать общедоступные магазины. Кроме того, я хотел использовать столько «взятых с полки» деталей АК, сколько возможно, для упрощения сборки винтовок. Достойные механические прицельные приспособления для АК необходимо было изготовить, но мне предстояло еще установить мощную систему установки оптических прицелов. Рон Пауэр (Ron Power) разработал превосходный регулируемый спусковой механизм «Red Star» для Калашникова, поэтому я знал, что некоторые из переменных, влияющих на кучность, должны были быть решены без особых проблем.
Тем не менее, если бы я решил использовать Русский патрон 5,45х39 мм, у меня бы оставалась одна проблема: отсутствие пули матчевого уровня. Я также хотел использовать тяжелый ствол в этом проекте — что не было проблемой, так как Lothar Walter изготавливает стволы в калибре 5,45. Но единственной доступным снарядом для этого калибра были «валовые» пули, уже снаряженные в заводские патроны, а тут, понятное дело, выбирать было не из чего. Понятно, что заводской «корм» можно разобрать и слегка наладить, но в основном это касается заряда пороха и выбора наиболее однообразных пуль и гильз. Возможность выбора из множества качественных пуль могла бы быть настоящим преимуществом при разработке обеспечивающих кучность зарядов для новой винтовки. Я рассматривал возможность обжимки пуль диаметра.224 до калибра 5,45 или взятия за основу для винтовки АКМ и использования патрона.220 Russian (5,6×39), но мне хотелось максимально упростить работу при самостоятельной сьорке боеприпасов.
Поэтому я позвонил Дэйву Мэнсону (Dave Manson Precision Reamers, 8200 Embury Road, Grand Blanc, MI. Тел: (810) 953-0732, Факс: (810) 953-0735), и заказал ему изготовление специальной развертки для меня. Патронник, который должна была нарезать эта развертка, должен был называться «.220 Parker», и этот патрон должен был стать быстрым и простым методом решения проблемы патрона. Итак,.220 Parker является ничем иным, как советским патроном 5,45х39 мм, использующим пули диаметра.224 — т.е. на самом деле «5,56х39 мм». Будучи уайлдкэтом в прямом смысле этого слова (то есть патроном, для которого недоступны коммерческие боеприпасы), ничем особенным этот патрон не является. Он не призван «заполнить нишу» между существующими патронами, и не дает каких-либо преимуществ в скорости над каким-либо существующим патроном. То, что он делает, так это дает возможность выбрать качественную заготовку ствола калибра.224, а также сделать выбор из огромного ассортимента хороших пуль. И самое главное, Джону не понадобится никаких особых инструментов для сборки этих патронов.
Общедоступные русские патроны станут источником капсюлированных гильз после выбивания пуль, по цене примерно 10 центов за штуку. Хотя эти гильзы, наверное нельзя назвать тем, что вы называете «матчевыми» (match-grade), те из них, которые я проверял, оказались достаточно однообразными для данной задачи. В качестве бонуса, если Джон захочет быть по-настоящему экономным, он, наверное, сможет попробовать использовать подлежащий утилизации русский порох.
Чтобы садить новые пули, я заказал Дэйву Дэвидсону из C-H/4-4 Tool & Die доработать модифицированную посадочную матрицу 5.45х39, в которой диаметр шейки матрицы был бы немного увеличен (отхонингован). Теперь можно сказать, что это было, скорее всего, перебором. Оказалось, что обжимать на месте эти пули вообще не нужно, поэтому были выбраны альтернативные методы посадки пуль калибра.224 — устраняющие необходимость в штучных матрицах вообще. Минимальным набором, необходимым для снаряжения патрона.220 Parker, являются выбиватель пуль, простой посадочный инструмент и гильзодержатель.
После того, как я остановился на патроне, Джон заказал ствольную коробку ITM Arms АК-74 в Ohio Ordnance, и создание винтовки началось. Передняя и задняя фрезерованные детали ствольной коробки были взяты из «ремкомплекта» Болгарского АК-74. Вместо того, чтобы крепить эти детали к ствольной коробке заклепками (как обычно это делается), я предпочел установить их в оболочку ствольной коробки при помощи винтов. Процесс состоял в рассверливании существующих отверстий под заклепки, прессовой посадке вкладышей в эти отверстия, приваривании их вольфрамовыми электродами в среде инертного газа на месте, с последующей обработкой следов сварки. Фрезерованные детали впоследствии зажимались в ствольной коробке в нужном положении, нарезалась резьба, и десять модифицированных винтов с полукруглыми головками скрепляли все воедино. Наконец, я заполнил и заполировал отверстия под ключи этих винтов, чтобы воспроизвести вид оригинальных заклепок с полукруглыми головками. Весь процесс занял больше работы, чем обычная клепка фрезерованных деталей к штампованной оболочке, но я думаю, что при моем методе ствольная коробка получается несколько более точной.
Винтовка имеет стальное боковое крепление с направляющей Picatinny, оптический прицел Nikon Monarch UCC 6.5-20x, и регулируемую щеку и затыльник приклада
Штучный Калашников показан рядом со штатным Болгарским АК-74 в калибре 5.45х39мм для сравнения
Хотя при создании винтовки использовались и другие Болгарские детали, из фотографий можно увидеть, что было использовано также множество изготовленных самостоятельно компонентов. Как упоминалось раньше, очень трудно отыскать «дополнения» для Калашникова, служащие для улучшения кучности — возможно, потому, что несметные количества полуавтоматических АК в нашей стране используются в основном для стрельбы по бутылкам (как плинкеры). В общем, мне пришлось спроектировать и изготовить большинство «конфеток», которые можно увидеть на этой винтовке, с нуля. Оригинальная мушка АК-74 была снята с другого автомата ради стойки мушки и резьбовой муфты крепления пламегасителя. Планка заднего механического прицела и ее основание также были удалены со ствола АК-74, чтобы быть переделанными в новую сборку заднего механического прицела. Были подогнаны болгарский затвор с затворной рамой, а также крышка ствольной коробки, сборка возвратной пружины, переключатель режимов огня и спусковая скоба/защелка магазина. Я также модифицировал газовую трубку, чтобы она подходила к винтовке, но после этого большая часть времени была проведена в мастерской, с целью сбалансировать все компоненты.
Толстый ствол диаметром 7/8 дюйма, тяжелый газовый блок, сошка Harris SL и блок для ее крепления, самодельная мушка и дульный тормоз.
Сердцем любой винтовки, конечно же, является ствол, о тот, который использовал я, нуждается в небольшом пояснении. Первое и главное, я хотел минимизировать тот эффект, который «шлеп-бум» работающая автоматика Калашникова оказывает на кучность, поэтому я рассчитал самую тяжелую возможную трубку, которую можно было поставить на АК. Я определил, что ствол с наружным диаметром в 7/8 (22,2 мм) будет, пожалуй, максимальным. Так как стандартный АК-74 имеет ствол диаметром всего.575, пришлось немного попотеть, чтобы установить тяжелый ствол. Была выбрана заготовка хромомолибденового ствола калибра.224 Douglas XX Premium с шагом нарезов 1-8 (203,2 мм). Некоторые парни будут посмеиваться над любыми стволами, кроме изготовленных строганием, но я получал очень хорошую кучность из этих стволов раньше. После обтачивания заготовки до наружного диаметра.875, я отрезал его до общей длины 19 и обточил хвостовик для прессовой посадки в ствольную коробку. Затем в нем был прорезан патронник, на дульной части развернут дульный срез, и во время установки был выставлен зеркальный зазор при помощи проходного калибра Manson.
После установки толстого ствола в ствольную коробку, все устанавливаемые на ствол компоненты пришлось либо модифицировать, либо изготавливать с нуля. Стандартная стойка целика автомата Калашникова должна была быть существенно модифицирована для установки на массивный ствол. Существующий ободок ствола был удален с основания прицела, и для его замены был изготовлен новый. Эти компоненты были выточены таким образом, чтобы обеспечить правильную высоту основания заднего прицела, затем были стянуты вместе в нужном положении и приварены при помощи вольфрамового электрода в среде инертного газа. Я модифицировал щиток заднего прицела, удалив прорезь и установив простой диоптр.
Затем мне пришлось сконструировать и изготовить газовый блок, который бы не только соответствовал стволу с увеличенным на.300 стволом, но и работал с газовой трубкой и цевьем. Изготовленное в США цевье из твердых пород древесины и его металлический наконечник также пришлось переделать, чтобы они встали на место. Новую стойку мушки также пришлось изготавливать с нуля. В ней была использована стойка АК с ее резьбой для вертикальной выверки прицела 0.75 мм. Выверка по горизонтали осуществляется при помощи регулируемого винтом ласточкиного хвоста, подобного используемому в заднем прицеле FN-FAL. Для предохранения стойки мушки был выточен и установлен на место цилиндрический кожух, и готовый узел был зажат на стволе при помощи двух винтов под внутренний шестигранник.
Хотя они и имели преимущества над прицелами стандартного АК, эти механические прицельные приспособления, естественно, не позволяли полностью реализовать потенциал кучности винтовки. После изучения того, что есть на рынке из креплений оптического прицела для АК, я не нашел ничего, на что мог бы рассчитывать. Большинство из них имела недостаточную прочность, будучи изготовленными из низкокачественного или нестандартного материала, либо они не располагали прицел непосредственно над осью канала ствола. Поэтому, я разработал и изготовил стреловидный стальной кронштейн, который вы можете здесь видеть. База была приблизительно стилизована под «оптическую планку», которую можно найти на АК-74Н, но я изготовил прямоугольную планку вместо ласточкиного хвоста. Съемный кронштейн был изготовлен из куска стального уголка толщиной 5/16, с профрезерованным пазом, обеспечивающим легкопрессовую посадку на планку из инструментальной стали. Кронштейн закрепляется на планку при помощи двух больших винтов с накатанными головками, и он воспроизводимо держит пристрелку при снятии и установке. На верху кронштейна я расположил направляющую Пикатинни точно над осью канала ствола, и закрепил ее снизу при помощи трех больших винтов с плоскими головками.
Так как Джон к тому времени еще не выбрал оптический прицел для своей винтовки, изготовление кронштейна в этот момент можно было описать поговоркой «впрягать телегу впереди лошади». Мне хотелось, чтобы прицел сидел как можно ниже, но мне также хотелось быть готовым на случай, если Джон захочет установить прицел с объективом бегемотового размера. В последствии были выбран Nikon Monarch UCC 6.5-20 x 50 мм, который я закрепил кольцами Warne «Maxima», причем осталось еще довольно много места для его замены. Оказалось, что размеры стандартно приклада АКМ не позволяли производить однообразную воспроизводимую прикладку щекой при использовании оптического прицела, и, так как ложа должна была применяться также с механическими прицельными приспособлениями (которые имели ту же высоту над осью канала ствола, что и на валовом АК), я решил модифицировать приклад, установив на нем регулируемую щеку приклада. Ее необходимо было регулировать по высоте, а также по наклону, и я выточил наборы прокладок, обеспечивающих две предопределенные высоты — как для использования с механическим прицелом, так и с оптическим. Чтобы улучшить эргономику в различных положениях для стрельбы, я решил, что затыльник приклада также должен быть регулируемым. Так как ни одна система регулировки затыльника не подходила для данного относительно небольшого затыльника, я разработал и изготовил такую систему, с применением затыльника Pachmayr Decelerator. Он регулируется по высоте простым ослаблением зажимного винта, перемещением затыльника на желаемую высоту с последующим зажатием винта. Обеспечивающие регулировку с шагом в.050 канавки на сопрягаемых поверхностях были сделаны при помощи инструмента для изготовления рифления. (Когда я работал на Остина Белерта в 808-е годы, иногда мне приходилось вручную производить рифление примерно на дюжине накладок 1911 за неделю — и мои пальцы теперь счастливы, что те дни миновали!). Сборка затыльника приклада также увеличила длину приклада винтовки до 14 (356 мм), и только это сделало оружие намного более комфортабельным
Штатный полуавтоматический АК-74 имеет относительно легкий ствол диаметром.575″.
Массивный стальной кронштейн для крепления оптики обеспечивает воспроизводимое сохранение пристрелки, в то время как регулируемая щека приклада обеспечивает однообразный упор щеки как при использовании оптического, так и механических прицельных приспособлений
Для соответствия федеральным нормам, дульный тормоз были установлен на ствол при помощи муфты, которая удерживалась на стволе посредством четырех установочных винтов. Эта муфта содержала резьбовую часть от оригинальной стойки мушки АК-74, и тормоз крепился на резьбе при помощи подпружиненного плунжера. Его можно снимать для чистки, либо закреплять другие дульные устройства, использующие ту же самую резьбу. Дульный тормоз АК-74 известен как потенциальный гаситель отдачи, что достигается ценой увеличения вспышки выстрела и бокового выхлопа. При использовании на малокалиберной газоотводной винтовке с тяжелым стволом, необходимость установки данного тормоза может показаться кому-то спорной. Тем не менее, так как мне хотелось удалить такую часть отдачи, какую только возможно в данной системе, я пошел еще дальше — я также установил ртутный гаситель отдачи Breako в приклад для хорошего противовеса. Совместное влияние улучшения эргономики и этих уменьшающих отдачу устройств сработал довольно хорошо — ощутимая отдача оказалась такой, которую вы ожидаете почувствовать от пружинной пневматической винтовки. Я также выточил крепежный блок для установки сошки Harris S-L на ствол. Мушка, дульная муфта и крепление сошки были изготовлены из алюминиевого сплава 6061. Обычные 30-зарядные магазины АК-74 оказались несколько длинноватыми для коротких сошек S-L, но Восточно-Германские «красные пластиковые» магазины легко укорачиваются (помимо того, что они чертовски дешевы!). Показанный здесь укороченный магазин вмещает 15 патронов.
Используемым спусковым механизмом оказался упомянутый ранее Power Custom/Red Star. Прекрасно сконструированный, он регулируется по зацеплению шептала, усилию спуска и послеспусковому перебегу. Его также можно настроить для получения одноступенчатого или двухступенчатого спуска. По пожеланию Джона, он был отрегулирован на военный двухступенчатый спуск с усилием в 2 фунта и нулевым перебегом.
Когда пришло время собирать какие-то патроны для тестирования данной винтовки, я заметил, что у меня имеется не такой уж и богатый выбор пуль диаметром.224 на моем зарядном столе. Единственными снарядами, которые имелись у меня на руках, были некоторое количество матчевых пуль Hornady 68 гран BTHP и большая жестяная банка из-под арахиса Planter’s выбитых из военных патронов 56-грановых пуль (и те и другие остались от краткого знакомства моей жены с Кольт HBAR). Итак, я понял, что мне придется начинать с них, и, если я не смогу получить достойной кучности, мне придется заказать некоторое количество других пуль. Я выбил 60-грановые пули из патронов Wolf 5,45×39 мм с капсюлями Бердана, чтобы получить капсюлированные гильзы, и, для начального тестирования функционирования, я просто посадил некоторое количество 56-грановый «пилюль» поверх заводского заряда пороха. Эти заряды отрабатывались автоматикой без задержек, но правда производили «плинкерную» кучность. Затем, я посадил пули Hornady поверх 22.5 гран пороха 4895, заряд заполнял гильзу примерно до половины высоты шейки. Когда я их тестировал, был адский холод, поэтому я не стал загружать себя установкой хронографа. Я предполагаю, что они вылетали на скорости примерно 2300 фт/с.
При установке прицела на 20Х, я мог видеть, что жуткий холод производил существенное дрожание от моего тремора. Мои лучшие группы из 5 выстрелов на 100 ярдов с натяжкой собирались в пределах 1.5. Я сказал себе, что сегодня определенно был не очень хороший день для тестирования кучности, так как я был близок к полному замерзанию. Но так как я прошел через все эти проблемы, оборудование настроено и у меня еще осталось немного патронов, я решился на одну последнюю попытку. Возможно, это произошло потому, что я практически превратился в глыбу льда, но в итоге мне удалось впечатать группу размером в.675 ! Парни, меня это вполне удовлетворило — я вернулся в мастерскую к печке так быстро, что даже не помню, как там оказался.
Вместе с тяжелым стволом и ртутным гасителем отдачи, дульный тормоз АК-74 практически полностью устраняет отдачу
Задний механический прицел, измененный с прорези на диоптр, можно увидеть под оптическим прицелом

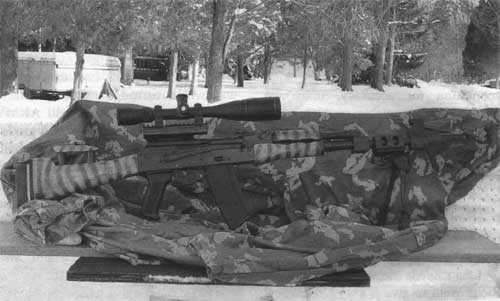

Товарный вид» винтовки Калашникова улучшенной кучности, изготовленной Паркером
Очевидно, что данная винтовка способна состязаться против AR-15, и в этом состояла цель ее создания. Это одна из задумок, которые материализуются тогда, когда подвинутые на оружии люди собираются вместе, чтобы поболтать, в результате чего рождается какая-либо сумасшедшая идея — так получается всегда. Конечно, намного практичнее было собрать AR, но разве это было бы интересно? Джон уже запасся большим количеством русских патронов калибра 5,45, чтобы получить гильзы для винтовки, и я знаю, что он соберет различные заряды для экспериментов с первыми признаками теплой погоды. Одно очевидно — пока стрелки продолжают мечтать, парни вроде меня никогда не останутся без работы!
Приклад имеет индивидуально изготовленные щеку и затыльник, оба полностью регулируемые
Калибр: .220 Parker (Советский 5,45х39 мм с пулей калибра.224 )
Система: Газоотводная, полуавтоматическая.
Ствол: Douglas XX Premium, хромомолибденовая сталь, четыре правосторонних нареза, выполненные дорнованием, шаг — 1 на 8 (203,2 мм)
Длина ствола: 19 (482,6 мм).
Общая длина: 41,5 (1054 мм)
Вес, с пустым магазином: 10,0 фунтов (4,53 кг)
Прицельные приспособления: Переднее: индивидуально изготовленная стойка мушки с предохранительным кожухом, с механизмами выверки по горизонтали и вертикали. Заднее: прицельная планка тангентного типа с диоптром диаметром.230 (5,9 мм, регулируемая по дальности от 100 до 1004 метров, прицел «П» соответствует 500 метрам. Индивидуально изготовленная стальная направляющая Picatinny на боковом креплении с оптическим прицелом Nikon Monarch UCC 6.5-20 x 50 мм.
Питание: Индивидуально изготовленный 15-зарядный коробчатый магазин, также можно использовать 30-местные магазины от АК-74.
Покрытие: Parker «Ultra-Kote», черный термополимер военного стандарта.
Ложа: Модифицированные цевье и накладка газоотводной трубки для АКМ из твердых пород древесины производства США, приклад имеет регулируемый по высоте затыльник и регулируемую по высоте и уклону щеку, произведенная в США пластиковая пистолетная рукоятка.
Статус: Штучного изготовления, серийно не производится.
Цена: Не для людей со слабым сердцем.
(Автор: Р. У. Паркер (R.W. Parker). Из журнала «Precision Shooting». Перевод предоставлен Геннадием)
werewolf0001.livejournal.com
8.2. Приведение к нормальному бою автомата ак74 (пулемета рпк74).
Автомат (пулемет), находящийся в подразделении, должен быть всегда приведен к нормальному бою.
Проверка боя автомата (пулемета) производится:
при поступлении его в подразделение;
после ремонта, замены частей, которые могли бы изменить его бой;
при обнаружении во время стрельбы ненормальных отклонений пуль.
В боевой обстановке должны быть использованы все возможности для периодической проверки боя автоматов (пулеметов) и приведения их к нормальному бою.
Перед проверкой боя автомат (пулемет) следует тщательно осмотреть и устранить обнаруженные неисправности.
Проверка боя автомата (пулемета) и приведение его к нормальному бою производятся под руководством командира роты (батареи, взвода) на стрельбище в безветренную погоду, в закрытом тире или на защищенном от ветра участке стрельбища при нормальном освещении.
Прямые начальники (до командира части включительно) обязаны следить за точным соблюдением правил проверки боя и приведения к нормальному бою автоматов (пулеметов).
Стрельба при проверке боя автоматов (пулеметов) и приведении их к нормальному бою производится лучшими автоматчиками (пулеметчиками), отобранными командиром подразделения.
При проверке боя должны присутствовать автоматчики (пулеметчики), за которыми закреплены автоматы (пулеметы), их командиры отделений и мастер по ремонту оружия с необходимым инструментом.
Проверка боя автомата (пулемета) и приведение его к нормальному бою производятся стрельбой патронами с обыкновенной пулей. Дальность стрельбы 100 м, прицел 3, целик 0. Положение для стрельбы: из автомата — лежа с упора, из пулемета — лежа с сошки. Автомат — без штыка-ножа. Автомат приводится к нормальному бою с дульным тормозом-компенсатором, а пулемет — с пламегасителем, которые в дальнейшем при стрельбе не свинчиваются.
| Стрельба ведется по проверочной мишени (или по черному прямоугольнику размером 35 см по высоте и 25 см по ширине), укрепленной на белом щите высотой 1 м и шириной 0,5 м. При стрельбе по проверочной мишени (рис. 75) точкой прицеливания служит середина нижнего края мишени, отрезанной при стрельбе из автомата по пятой горизонтальной, при стрельбе из пулемета — по восьмой горизонтальной линии; за контрольную точку (нормальное положение средней точки попадания) принимается центр кругов. При стрельбе по черному прямоугольнику точкой прицеливания служит середина нижнего края прямоугольника; положение контрольной точки отмечается по отвесной линии выше точки прицеливания при стрельбе из автомата на расстоянии 13 см, из пулемета — на расстоянии 11 см. Точка прицеливания должна находиться приблизительно на уровне глаз стреляющего. |
Рис.
75. Проверочная мишеньПроверка боя и приведение к нормальному бою производятся: автомата — стрельбой одиночными выстрелами (4 патрона), пулемета — сначала стрельбой одиночными выстрелами (4 патрона), а затем автоматическим огнем (8 патронов в 2-3 очереди).
Проверка боя
Для проверки боя одиночными выстрелами стреляющий производит четыре выстрела, тщательно и однообразно прицеливаясь под середину нижнего края проверочной мишени (черного прямоугольника). По окончании стрельбы командир, руководящий проверкой боя, осматривает мишень и по расположению пробоин определяет кучность боя и положение средней точки попадания. Солдатам и сержантам, производящим стрельбу, осматривать мишени не разрешается.
84. Кучность боя признается нормальной, если все четыре пробоины или три (при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, то стрельба повторяется. При повторном неудовлетворительном результате стрельбы автомат (пулемет) отправить в ремонтную мастерскую для устранения причин разброса пуль.
Если кучность расположения пробоин будет признана нормальной, то командир определяет среднюю точку попадания и ее положение относительно контрольной точки.
Для определения средней точки попадания по четырем пробоинам нужно:
соединить прямой линией две ближайшие пробоины и расстояние между ними разделить пополам;
полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части;
точку деления, ближайшую к двум первым пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить на четыре равные части.
а, б — по четырем пробоинам; в — по трем пробоинам; г — определение оторвавшейся пробоины; д – при стрельбе автоматическим огнем | Точка деления, ближайшая к первым трем пробоинам, и будет средней точкой попадания четырех пробоин (рис. 76,а). Среднюю точку попадания можно определить также следующим способом: соединить пробоины попарно, затем соединить середины обеих прямых и полученную линию разделить пополам; точка деления и будет средней точкой попадания (рис. 76,6). Если все четыре пробоины не вмещаются в круг диаметром 15 см, то среднюю точку попадания разрешается определять по трем более кучно расположенным пробоинам при условии, что четвертая пробоина удалена от средней точки попадания трех пробоин более чем на 2,5 |
Рис.
76. Определение средней точки попадания:радиуса круга, вмещающего эти три пробоины (рис. 76,г).
Для определения средней точки попадания по трем пробоинам нужно:
соединить прямой линией две ближайшие пробоины и расстояние между ними разделить пополам;
полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части.
Точка деления, ближайшая к первым двум пробоинам, и будет средней точкой попадания (рис. 76,в).
При нормальном бое автомата (пулемета) средняя точка попадания должна совпадать с контрольной точкой или отклоняться от нее в любом направлении не более чем на 5 см, т. е. она должна не выходить за пределы малого круга проверочной мишени.
Автомат (пулемет), бой которого при проверке одиночными выстрелами окажется ненормальным, приводится к нормальному бою.
После проверки боя пулемета одиночными выстрелами производится проверка боя автоматическим огнем. Для этого пулеметчик производит автоматическим огнем 2-3 очереди, расходуя восемь патронов, тщательно прицеливаясь под середину нижнего края проверочной мишени (черного прямоугольника) и уточняя наводку пулемета после каждой очереди.
Бой пулемета признается нормальным, если не менее шести пробоин из восьми вмещается в круг диаметром 20 см и средняя точка попадания при этом отклоняется от контрольной точки не более чем на 5 см в любую сторону, т. е. не выходит за пределы малого круга на проверочной мишени.
Средняя точка попадания при стрельбе автоматическим огнем определяется следующим способом:
сверху или снизу отсчитывается половина пробоин и отделяется горизонтальной линией;
таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной линией.
Точка пересечения горизонтальной и вертикальной линий определяет положение средней точки попадания (рис. 76, д).
Кучность боя пулемета при автоматической стрельбе зависит не только от состояния пулемета, но и от стреляющего. Поэтому в сомнительных случаях при неудовлетворительной кучности боя стрельбу следует повторить с привлечением более опытного пулеметчика.
Пулемет, бой которого при проверке автоматическим огнем окажется ненормальным, приводится к нормальному бою автоматическим огнем.
Приведение к нормальному «бою
Если при стрельбе одиночными выстрелами средняя точка попадания отклонилась от контрольной в какую-либо сторону более чем на 5 см, то соответственно этому производится изменение положения мушки: если средняя точка., попадания ниже контрольной, мушку надо ввинтить, если выше — вывинтить; если средняя точка попадания левее контрольной точки, полозок мушки передвинуть влево, если правее — вправо.
При перемещении мушки в сторону на 1 мм средняя точка попадания при стрельбе на 100 м из автомата смещается на 26 см, из пулемета — на 18 см. Один полный оборот мушки перемещает среднюю точку попадания по высоте при стрельбе на 100 м из автомата на 20 см, из пулемета — на 14.
Правильность перемещения мушки проверяется повторной стрельбой.
Если при автоматической стрельбе средняя точка попадания отклонилась от контрольной более чем на 5 см, то после осмотра пулемета и проверки его установки стрельбу следует повторить. Если в результате повторной стрельбы средняя точка попадания все же отклоняется более чем на 5 см, то надо изменить положение мушки. После изменения положения мушки стрельба повторяется.
Если пулемет не удается привести к нормальному бою автоматическим огнем, то он направляется в ремонтную мастерскую для осмотра и ремонта.
После приведения автомата (пулемета) к нормальному бою старая риска на полозке мушки забивается, а вместо нее набивается новая.
Последний результат стрельбы при приведении к нормальному бою автомата одиночными выстрелами, а пулемета одиночными выстрелами и автоматическим огнем заносится в карточку качественного состояния автомата (в формуляр пулемета).
studfiles.net
Пристрелка АК, АКМ, АКСУ. Баллистика и СТП.
Пристрелка АК, АКМ, АКСУ и т.п. Баллистика и средняя точка попадания (СТП).
Предлагаем в этой публикации обсудить варианты пристрелки, приведения к нормальному бою карабинов на базе АК. От себя приводим свой вариант пристрелки на 300 метров.
АКМ калибр 7.62х39. Стреляем с упора. Сидя. Высота стола около 1 м. Мишени висят на дистанции 100 метров на высоте около 1.5 метра. Методика пристрелки на базе «Наставление по стрелковому делу, 7.62-мм модернизированный АК (АКМ и АКМС) – 1983». С учётом того, что в прикладной и практической стрельбе, для карабина максимальная рекомендуемая дистанция до мишени 300 метров, то при такой пристрелке можно спокойно поражать мишени на 300 метров с прицелом «П» или что тоже самое «3», а ближние стрелять или с теми же прицелами внося поправки на глаз, или же переключаться на прицел «1». Почему мы именно за пристрелку на 300 метров и стрельбы с прицела «П» (3), можно понять если взглянуть на таблицу «ПРЕВЫШЕНИЕ ТРАЕКТОРИИ НАД ЛИНИЕЙ ПРИЦЕЛИВАНИЯ».
Пристрелка АКМ на 300 метров.
Дальность: 100 м.
Прицел: 3
Мишень: белый фон 500х1000 мм с чёрным прямоугольником 350х250 мм.
Точка прицеливания: середина нижнего края чёрного прямоугольника.
Контрольная точка: на чёрном прямоугольнике по отвесной линии на расстоянии 25 см над точкой прицеливания.
Количество выстрелов до контроля: 4
Кучность: нормальная, если все 4-е попадания вмещаются в круг диаметром 15 см.
СТП: если кучность нормальная определяем среднюю точку попадания.
Для определения СТП по 4 пробоинам нужно:
- соединить прямой линией две ближайшие пробоины и расстояние между ними разделить пополам;
- полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части;
- точку деления, ближайшую к двум первым пробоинам, соединить с четвёртой пробоиной и расстояние между ними разделить на четыре равные части.
Точка деления, ближайшая к первым трем пробоинам, и будет средней точкой попадания (СТП – рис 47, а).
СТП можно определить если соединить пробоины попарно, затем соединить середины обеих прямых и полученную линию разделить пополам. Точка деления и будет средней точкой попадания (СТП – рис 47, б). Если все 4 пробоины не вмещаются в круг диаметром 15 см, среднюю точку попадания разрешается определять по трём более кучно расположенным пробоинам при условии, что «отрыв» – 4-я пробоина удалена от СТП трёх пробоин более чем на 2.5 радиуса круга, вмещающего эти пробоины (СТП – рис 47, г).
ВАЖНО: Пока не отстреляли все 4 выстрела, куда попали не смотреть и до определения СТП вообще ничего не трогать и не крутить.
ВНЕСЕНИЕ ПОПРАВОК
Если при стрельбе СТП отклонилась от контрольной в какую-либо сторону более чем на 5 см, то соответсвенно этому производится изменение положения мушки:
1) Если СТП ниже – мушку ввинтить.
2) Если СТП выше – мушку вывинтить.
3) Если СТП левее – полозок мушки сместить влево.
4) Если СТП правее – ползунок мушки сместить вправо.
При перемещении мушки в сторону на 1 мм, СТП при стрельбе на 100 метров смещается на 26 см. Один полный оборот мушки перемещает СТП по высоте при стрельбе на 100 метров на 20 см.

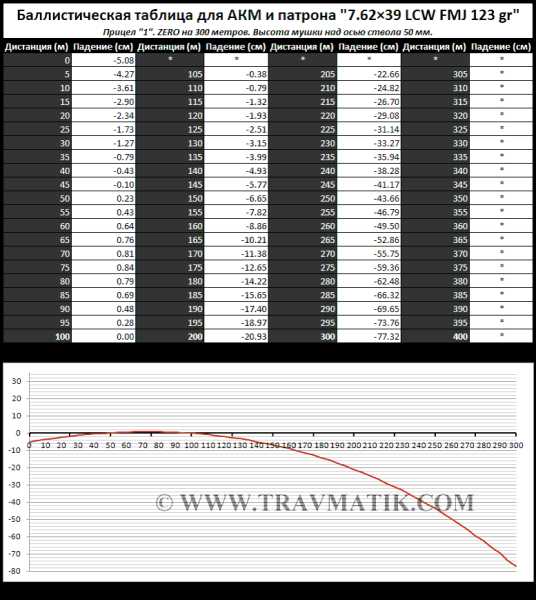

Баллистическая таблица для АКМ и патрона ЛПЗ “7.62×39 LCW FMJ 123 gr”
По материалам сайта travmatik.com
Загрузка…
sayga12.ru
Старый новый друг пехоты — автомат АК-74 (fb2) | КулЛиб
Старый новый друг пехоты — автомат АК-74 (fb2) | КулЛиб — Классная библиотека! Скачать книги бесплатнозагрузка…
Перескочить к меню — Старый новый друг пехоты — автомат АК-74 (и.с. Наука и техника, 2006 № 01) 219 Кб, 14с. (скачать fb2) — С. Б. Павленко — Журнал «Наука и техника»Настройки текста:
Цвет фоначерныйсветло-черныйбежевыйбежевый 2персиковыйзеленыйсеро-зеленыйжелтыйсинийсерыйкрасныйбелыйЦвет шрифтабелыйзеленыйжелтыйсинийтемно-синийсерыйсветло-серыйтёмно-серыйкрасныйРазмер шрифта14px16px18px20px22px24pxНасыщенность шрифтажирныйШирина текста400px500px600px700px800px900px1000pxПоказывать менюУбрать менюС. Б. Павленко Старый новый друг пехоты — автомат АК-74
Предпосылки создания автомата АК-74 и постановка задачи
Развитие индивидуального стрелкового оружия за последние 200 лет сопровождалось периодическим, но неуклонным уменьшением калибра этого оружия, связанным с развитием технологий производства оружия и боеприпасов для него. Так, к середине 19 века обычным калибром длинноствольного оружия считалось 0.4–0.5 дюйма (10–12.7 мм). В последнее двадцатилетие 19 века начался переход к оружию уменьшенного калибра, как правило порядка 0.3 дюйма (7.62 мм или около того, в диапазоне 7–8 мм). Уже в первой половине 20 века предпринимались неоднократные попытки дальнейшего снижения калибра оружия до 7 и менее миллиметров, а также уменьшения мощности штатных винтовочных боеприпасов, особенно после появления автоматического оружия. Еще в 30-е годы в СССР велись проработки 5,45-мм патрона с уменьшенным импульсом отдачи.
Начиная со Второй мировой войны в армиях мира начинают появляться боеприпасы уменьшенной мощности (промежуточные), имеющие, однако, стандартный винтовочный калибр 7.62–8 мм (немецкие 7.92х33 мм, советский 7.62х39 мм). Всерьез проблемой снижения калибра своих винтовок первыми занялись американцы, приняв на вооружение в середине 60-х штурмовую винтовку M16A1. Как только их практический опыт подтвердил возможность и полезность дальнейшего снижения калибров (теоретически эту необходимость до того обосновывали неоднократно), полномасштабные работы в этом направлении начались и в других странах, в том числе и в СССР.
История создания
На основании проведенных исследований был разработан и испытан ряд макетных образцов автоматов принципиально новых систем. По результатам этих испытаний в 1964 г. был подготовлен проект тактико-технических требований на разработку легкого автомата под 5,45-мм патрон, имеющего повышенную по сравнению с автоматом АКМ, эффективность. В дальнейшем они легли в основу тактико-технических требований Главного ракетно-артиллерийского управления на основании котёорых в 1967 г. началась разработка нового автомата. В начале 70-х годов была завершена разработка 5,45-мм патрона (5,45х39) имевшего удлиненную пулю с комбинированным стальным и свинцовым сердечником и полостью в носике. Уменьшение калибра и веса (в 1,5 раза), вдвое меньшее соотношение между весом пули и порохового заряда по сравнению с патроном 7,62х39 сулили значительное повышение начальной скорости пули, увеличение настильности траектории, уменьшение импульса отдачи, количественное увеличение носимого боекомплекта при том же общем весе выкладки стрелка. Полная масса патрона — 10,2 грамма — на 6 грамм меньше, чем масса патрона 7.62х39мм (16.2 г), что при носимом боекомплекте всего в 8 магазинов (240 патронов) дает экономию массы в 1,4 кг. Новый патрон обеспечил существенно более настильную траекторию пули и значительно — почти на 100 метров — увеличение дальности прямого выстрела. Вследствие особенностей конструкции пули она при попадании в тело должна была начинать кувыркаться, нанося более тяжелые, чем обычно, раны, однако по некоторым данным, так происходит не всегда.
В центральном научно-исследовательском институте точного машиностроения в Климовске приступили к определению технического облика новой системы стрелкового вооружения и, прежде всего основных образцов оружия ее составляющих автомата и единого пулемета. В результате комплексного подхода была обоснована система стрелкового вооружения, включающая 5,45-мм автоматный патрон, автомат, малогабаритный автомат (в качестве вспомогательного оружия), пулемет под указанный боеприпас, а также модернизированный (облегченный) единый пулемет с новым, более маневренным станком. Разными путями шли конструкторы к достижению поставленной задачи. Большинство из представленных образцов отличалось принципиально новыми схемами. Всего было представлено на конкурсные испытания 10 образцов. Из них дошли до заключительных, войсковых испытаний, два образца: системы А. С. Константинова и системы М. Т. Калашникова. Войсковые испытания выявили некоторое превосходство по эффективности стрельбы автомата Константинова, но по соображениям преемственности в производстве и эксплуатации в армии, а также по его некоторым служебно-эксплуатационным недостаткам, предпочтение было отдано автомату Калашникова, который в 1974 г. был принят на вооружение Советской Армии под индексом АК-74 (6П20). Состав комплекса вооружения калибра 5.45 мм содержал автомат АК-74 (базовый вариант), автомат АКС-74 (вариант со складным прикладом для ВДВ) и ручной пулемет РПК-74. В конце 1970-х годов на вооружение также принимается укороченный автомат АКС-74У. Таким образом, совершенство и законченность конструкции автомата Калашникова позволили на его базе создать не только унифицированную систему под патрон обр. 1943 г., но, когда возникла необходимость уменьшения калибра, взяв его за основу и сохранив принципиальную схему автоматики, разработать новый, унифицированный с предыдущим, комплекс оружия 5,45-мм калибра (5,45-мм автоматы АК-74 (6П20), АКС-74У (6П26) (укороченный), 5,45-мм ручной пулемет РПК-74 и др.). Впервые в мировой оружейной практике была решена проблема широкой (межвидовой) унифицикации стрелкового оружия не только в пределах одного калибра, но и при переходе на другой.
АК-74 первых выпусков с деревянной фурнитурой и штык-ножом старого образца
Техническое описание конструкции
Автомат Калашникова АК-74 является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола. Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камера расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях — заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения явилась увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня. Запирание канала ствола осуществляется поворотным затвором на два массивных боевых упора, входящих в зацепление с элементами ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.
АК-74 внешне и по устройству мало чем отличается от АКМ, от которого заимствовано более 53 % деталей. Новинкой в конструкции АК-74 является цилиндрический дульный тормоз-компенсатор, крепящийся на передней части ствола. Он уменьшает подбрасывание автомата в результате отдачи, что влияет на рассеивание пуль, и позволяет снизить и так не слишком сильную отдачу еще больше. Это позволяет улучшить точность и кучность стрельбы, особенно быстрыми одиночными выстрелами и очередями. Недостаток нового дульного тормоза — он направляет ударную звуковую волну главным образом в стороны, и звук выстрела ощущается соседями стрелка с боков довольно болезненно.
Ударно-спусковой механизм (УСМ) АК-74 — курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и постановка предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении — «Предохранитель» — он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами.
Для рукопашного боя к автомату крепится штык-нож от АКМ, или новый несколько упрощенный и более удобный образец. АК-74 может комплектоваться подствольным 40мм гранатометом ГП-25 или ГП-30. Если присоединен штык-нож, стрельба из гранатомета невозможна. Автомат АКС-74, в отличие от АКМС, имеет более удобный и прочный складной на левую сторону металлический приклад рамочного типа.
Масса АК-74 с магазином составляет 4 кг, снаряженного магазина — 0,85 кг, длина автомата — 956 мм, длина ствола — 415 мм, дальность прямого выстрела по сравнению с АКМ повышена на 100 м и составляет 625 м, темп стрельбы, боевая скорострельность и прицельная дальность аналогичны АКМ. Магазин коробчатый, секторный, с пластмассовым корпусом и шахматным расположением 30 патронов. Имеется специальное приспособление для снаряжения магазина из обоймы, вмещающей до 15 патронов. Разработанное группой Калашникова приспособление для сцепления боевого и запасного магазина (в Афганистане солдаты использовали для этого изоленту) не было принято к производству.
При необходимости в АК-74 могут применятся 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.
Сравнение с аналогичными конструкциями
Большая, по сравнению с АКМ, относительная длина ствола автомата способствовала повышению начальной скорости пули до 900 м/с. Более настильная траектория увеличила дальность прямого выстрела по ростовой (бегущей) фигуре с 525 до 625 м. Дальность эффективной стрельбы возросла с 400 до 500 м, а дальность убойного действия пули уменьшилась с 1500 до 1350 м, т. е. соотношение между дальностью убойного действия и эффективной дальностью стрельбы снизилось с 3,75 до 2,7. Длина прицельной линии составила 379 мм. Меньший импульс отдачи и дульный тормоз компенсатор повысили кучность стрельбы. По оценкам специалистов, АК-74 в 1,2–1,6 раза превосходит АКМ по меткости. Все это говорит о лучшей «контролируемости» результатов стрельбы со стороны стрелка. Срединное отклонение попаданий на дальности 800 м составляет 0,48–0,64 м. Широкая унификация деталей с АКМ позволила быстро наладить производство нового оружия, упростила освоение АК-74 в войсках и его ремонт. Как и АКМ, АК-74 послужил основой для создания семейства стрелкового оружия.
АК-74 поздних выпусков с пластмассовой фурнитурой и штык-ножом нового образца
Эволюция и дальнейшее логическое развитие
Автомат АКС-74
Для воздушно-десантных войск была создана модификация АКС-74 (6П21) с облегченным металлическим прикладом треугольной формы, складывающимся влево. Треугольная форма обеспечивает прикладу большую жесткость. В процессе производства автоматов АК-74 и АКС-74 деревянные приклад, цевье и ствольную накладку заменили пластмассовыми. Отсутствие термоизолирующих накладок на складном прикладе вынуждало солдат в боевых условиях обматывать приклад изолентой или лейкопластырем. Наравне с прежним автомату был придан новый штык-нож с упрощенной формой упрочненного клинка и более удобной рукояткой.
Модификации АК-74Н (Н2) и АКС-74Н (Н2) приспособлены для установки бесподсветных ночных прицелов НСПУ и НСПУМ.
АКС-74 со складным вбок металлическим прикладом
Комплекс «Канарейка»
В связи с переходом на калибр 5,45 мм для вооружения подразделений войск специального назначения в начале 70-х годов был разработан специальный бесшумный стрелково-гранатометный комплекс, получивший название «Канарейка». В комплекс вошли 5,45-мм автомат Калашникова со складным прикладом (АКС-74), снабженный прибором бесшумной и беспламенной стрельбы ПБС-4, и 30-мм подствольным бесшумным гранатометом. С помощью глушителя ПБС-4 стало возможно стрелять из автомата патронами с дозвуковой начальной скоростью (УС) и обыкновенными. Для уменьшения габаритов комплекса автомат комплектуется магазином на 20 патронов. В гранатомёте применен новый вышибной патрон, благодаря чему удалось увеличить начальную скорость гранаты и дальность прицельной стрельбы. Комплекс изготовливали в ограниченном количестве и он состоит на вооружении в настоящее время.
Автомат АКС-74У
В семейство стрелкового оружия под патрон 5,45х39 вошел принципиально новый тип индивидуального оружия — укороченный автомат АКС-74У. К созданию такого оружия приступили с середины 70-х годов после принятия промежуточного патрона малого калибра. В 1980 г. поступил на вооружение образец Калашникова, созданный на базе узлов и деталей уже производившегося АКС-74, что значительно упрощало производство, освоение и обслуживание нового типа оружия.
Ствол АКС-74У укорочен до 206,5 мм, начальная скорость пули снизилась до 735 м/с. Прицельная дальность при этом уменьшилась до 400 м. Укорочение ствола заставило отнести назад газовую камеру, изменить крепление мушки. Соответственно уменьшили длину штока поршня и газоотводной трубки. Большее давление газов у дульного среза ствола потребовало установки усиленного пламегасителя. Отнесение назад газовой камеры уменьшило время цикла автоматики и повысило темп стрельбы до 700 выстр./мин. Для лучшей стабилизации пули в полете при коротком стволе увеличили крутизну нарезов — длина хода нарезов уменьшилась с 200 до 160 мм. Правда, при этом увеличивается напряжение в оболочке пули. Секторный прицел заменили перекидным L-образным целиком, рассчитанным на дальность стрельбы до 350 и 350–500 м (установки «П» и «500»), вынесение прицела на крышку ствольной коробки позволило несколько удлинить линию прицеливания (235 мм). Крышка ствольной коробки выполнена откидывающейся вверх на поперечной оси.
АКС-74У имеет модификации АКС-74УН и АКС-74УН2, приспособленные для установки ночных прицелов НСПУ и НСПУМ. Вариант АКС74-УБ приспособлен для крепления на дульной части ствола ПБС («прибора бесшумной стрельбы»), а магазин его снаряжается специальными патронами с дозвуковой скоростью пули.
АКС-74У имеет небольшие габариты: длина его 730 мм с откинутым прикладом и 490 мм со сложенным; масса автомата не превышает 3 кг. В тактическом (но не в техническом) плане такое оружие является аналогом пистолета-пулемета. Главное его преимущество по сравнению с пистолетом-пулеметом — единый с остальными образцами легкого стрелкового оружия патрон.
Использование АКС-74У в качестве стандартного вооружения воздушно-десантных войск не оправдало себя из-за малой эффективной дальности стрельбы. Более полезным оказалось это компактное и легкое оружие для подразделений «спецназа», вооружения экипажей боевых машин, специальных войск — связистов, саперов и т. п. АКС-74У пригодился также милиции, охране правительственных зданий, инкассаторам. Портативность короткого автомата позволяет без помех управляться с ним на тесной улице, в помещении, автомашине. На основе АКС-74У был изготовлен также так называемый «кейс-автомат» для подразделений специального назначения МВД и КГБ (ФСК-ФСБ). Узлы АКС-74У широко использованы в 9-мм пистолете-пулемете «Бизон-2».
АКС-74У выпускался Тульским оружейным заводом, в 1994 г. вынужденно свернувшим его производство.
АКС-74У со складным вбок металлическим прикладом и укороченным стволом
Автомат АК-74М
К концу 80-х годов опыт эксплуатации 5,45-мм автоматов АК74 всех модификаций выявил необходимость проведения мероприятий, направленных на улучшение ряда служебно-эксплуатационных характеристик, таких как прочность ствольной коробки, крышки ствольной коробки, металлического приклада, который, к тому же, вызывал неприятные ощущения при стрельбе в условиях высоких и низких температур. Также, вместе с принятием на вооружение патрона с пулей повышенного пробивного действия (ПП инд. 7Н10), резко снизился ресурс ствола при стрельбе новым боеприпасом. Опыт использования 5,45-мм автомата Калашникова в войсках выявил целесообразность внесения в него некоторых конструктивных изменений и замены двух образцов АК-74 и АКС-74 единым образцом. Отработка нового автомата проводилась на прототипах А-60 и А-61 и закончилась созданием базового 5,45-мм автомата АК-74М (6П34).
Одним из главных новшеств АК-74М является установка складывающегося пластмассового приклада. При нажатии на фиксатор узла запирания приклад складывается вправо. При этом общая длина автомата соответствует размерам АКС-74. Кроме приклада, из пластмассы выполнены цевье и ствольная накладка. Благодаря использованию нового материала повышена стойкость к истиранию и ударным нагрузкам, устранена опасность сколов и расщепления, исключен ожог руки при длительной стрельбе, так как коэффициент теплоотдачи примененной пластмассы не выше чем у дерева, сохранена возможность действовать прикладом в рукопашном бою.
Подверглась изменению конструкция дульного тормоза-компенсатора, который снабжен открытыми окнами, позволяющими производить чистку отдельно от ствола. «Раскачка» дульного тормоза устранена путем увеличения посадочного места. Крышка ствольной коробки усилена. Это уменьшило вероятность ее повреждения при ударах, особенно в рукопашном бою. Более надежная фиксация крышки ствольной коробки позволяет вести стрельбу из подствольного гранатомета без установки дополнительного крепления. На АК-74М установлен стандартный узел крепления (планка) оптических и ночных прицелов. Именно невозможность использования любой оптики на каждом автомате подвергалась критике американскими специалистами. Автомат снабжен новыми бесподсветочным ночным прицелом 1ПН51 и новым оптическим прицелом 1П29. Его масса со снаряженным магазином составляет 3,4 кг. Длина со штыком — 1100 мм, без штыка — 943 мм, со сложенным прикладом — 700 мм. Длина ствола — 415 мм. Начальная скорость пули — 900 м/с. Темп стрельбы — 900 выстр./мин. Скорострельность — 40–100 выстр./мин. Прицельная дальность — 1000 м. Емкость магазина — 30 или 45 патронов. Режим огня — одиночный и непрерывный. Как утверждают представители Ижевского производственного объединения, где работает главный конструктор изделия М. Т. Калашников, и комиссии, принимавшие участие в испытании АК-74М на различных этапах его проверки, в сочетании с новым 5,45 мм патроном он не имеет в мире аналогов по многим показателям.
АК-74M со складным вбок пластмассовым прикладом и планкой для крепления прицельных приспособлений на левой стороне ствольной коробки
Опыт боевого применения, достоинства и недостатки
В конструкции АК-74М воплотилась идея «универсального» автомата, способного заменить сразу четыре модели — АК-74, АК74H, АКС-74 и АКС-74Н.
АК-74 и созданные на его базе образцы прошли испытания в самых сложных боевых условиях по всему миру, где подтвердили свои высокие боевые свойства, надежность действия при любых погодных условиях, удобство в обращении. В числе недостатков отмечается недостаточная бронепробиваемость и склонность пули к рикошету даже при встрече с самыми незначительными препятствиями. Известны случаи, когда пули АК-74 рикошетировали от оконных стекол! Да и американские «Хаммеры» оказались не по зубам иракским партизанам с АК-74 (для АК-47 такие проблемы не возникали). Это происходит вследствие того, что уменьшение калибра снизило устойчивость пули на траектории и ее пробивное действие в из-за меньшей кинетической энергии лёгкой 5,45-мм пули. В силу этого боевая эффективность АК-74 заметно снижается при ведении боевых действий в лесу или городе. Это обусловило сохранение интереса в войсках к 7,62-мм автоматам, о чем свидетельствует опыт войны в Афганистане и Чечне.
Так, американская М16 имеет начальную скорость пули 991 м/с и начальную её энергию 1712 Дж. У АК-74 эти показатели составляют соответственно 900 м/с и 1316 Дж. Поэтому американское изделие объективно имеет более высокую бронепробиваемость — свои «Хаммеры», по крайней мере, они пробивают.
Также отмечаются недостаточные точность стрельбы и кучность попаданий при стрельбе очередями. И хотя по сравнению с АК и АКМ эти параметры улучшились более чем в 1,5 раза, всё же «калаши» продолжают уступать модернизированным американским М16А2.
Но все недостатки АК-74 с лихвой перекрываются главным его преимуществом — потрясающей надёжностью в суровых полевых условиях. Используемый в М16 принцип работы с отводом газов из ствола прямо в затворную коробку (газы действуют непосредственно на затворную раму, в отличие, например, от АК, где газы действуют на газовый поршень в газовой камере и не попадают в пространство затворной коробки) приводит к сильному загрязнению механизмов пороховой гарью, что сильно снижает надёжность оружия и требует более высокого уровня технического обслуживания.
Если в М16 попали песок или вода, то её остаётся только выбросить. Поэтому в комплект принадлежностей американской винтовки (по классификации НАТО автомат — это штурмовая винтовка) входят колпачки и насадки, призванные защищать её от неблагоприятных факторов внешней среды, которые постоянно теряются… Как пример можно привести пленение иракцами целого взвода американской армии во время войны в Ираке в 2003 году из-за того, что в условиях песчаной бури американские морпехи могли рассчитывать только на свои кулаки — их винтовки дружно отказались «работать» в таких условиях. Да и в известной телепередаче «В поисках приключений», посвящённой Вьетнаму, журналист смог выстрелить из М16 только с третьего раза (и это в музейных условиях!).
Отличает АК ещё и большая ёмкость магазина — 30 патронов (у М16 — 20) и возможность использовать магазины и диски от ручного пулемёта, что в бою может оказаться решающим фактором.
Кроме Советского Союза различные модификации 5,45-мм автомата Калашникова выпускались в бывшей ГДР, Румынии, Китае и других странах. Немецкий образец отличается от советского несколько иной конструкцией приклада или складного плечевого упора, пистолетной рукоятки, цевья и ствольной накладки, выполненных из пластмассы. Румынский автомат отличается наличием передней рукоятки удержания, изготовленной зацело с цевьем. У китайского автомата видоизменена конструкция приклада, уменьшена масса, что привело (по некоторым оценкам) к снижению его надежности по сравнению с советскими образцами.
Недостаточная бронепробиваемость и, самое главное, кучность огня послужили причиной того, что на вооружение российской армии был принят автомат Никонова АН-94, созданный по программе «Абакан» и представляющий собой усовершенствованный вариант автомата, проигравшего конкурс АК-74 в начале 70-х. Его характеристики заметно превосходят «американца». С другой стороны «Абакан» более требователен к уходу, чем АК, хотя и не как М16. В связи с этим было принято решение о перевооружении на «Абакан» элитных подразделений, а АК-74 оставить «рабочей лошадкой» для остальной российской армии. Решение, по-моему, достаточно грамотное и выверенное.
ТТХ АК-74
| Характеристики | АК-74 | АКС-74 | АКС-74У |
|---|---|---|---|
| Патрон | 5,45×39 | ||
| Принцип работы автоматики | на основе отвода пороховых газов | ||
| Питание | коробчатый магазин-рожок емкостью 30 патронов | ||
| Масса неснаряженная, кг | 3.07 | 2.97 | 2,485 |
| Масса со снаряженным магазином, кг | 3.6 | 3.5 | 3.0 |
| Масса со штыком, кг | 4.09 | 3.99 | |
| Длина оружия со штыком, мм | 1089 | 1089 | |
| Длина оружия без штыка, мм | 940 | 940 | 730 |
| Длина оружия со сложенным прикладом, мм | 700 | 490 | |
| Длина ствола, мм | 415 | 415 | 206.5 |
| Нарезы | 4 (правосторонние), шаг 200/200/160 мм. | ||
| Начальная скорость пули, м/с | 900 | 900 | 735 |
| Дульная энергия, Дж | 1377 | 1377 | 918 |
| Темп стрельбы, выстр./мин | 600 | 600 | 700 |
| Скорострельность, выстр./мин | 40–100 | ||
| Прицельная дальность, м | 1000 | 1000 | 500 |
| Дальность прямого выстрела, м | 625 | 625 | 350 |
Оглавление
Вход в систему
coollib.com
