Топор войны. Пять мифов о ракете «Томагавк»

Они прольются с небес огненным дождем. Словно порыв «божественного ветра», сметающий вражеские батальоны с лица Земли. Крылатые роботы-самоубийцы. Они храбрее самых смелых камикадзе и безжалостнее самых лютых зондеркоманд СС.

Ни один мускул не дрогнет перед ликом смерти. Машины не боятся убивать и умирать. Они уже изначально мертвы. И, если понадобится, они сгинут без раздумий в ослепительной вспышке при столкновении с целью.

Ну а пока… ракета мчится сквозь ночную тьму к месту своей гибели.
Час назад она покинула уютную ячейку на борту субмарины и, пробившись сквозь слой холодной воды, выскочила на поверхность. Загудело пламя бустера, поднимая «Томагавк» на высоту 1000 футов. Там, на нисходящей ветви стартового участка, выдвинулся воздухозаборник двигателя, раскрылись короткие крылья и хвостовое оперение: боевой робот помчался за головой своей жертвы. Теперь уже ничто не спасет несчастных, чьи фотографии заложены в память летающего убийцы…

Миф №1. «Томагавк» решает всё

Ракетная эйфория не оставляет умы и сердца: впечатляющие способности «Топора» породили уверенность, что применение лишь только одних крылатых ракет способно принести победу в любой войне.

Зачем рисковать дорогущим самолетом и бесценной жизнью пилота? Эти бесконечные тренировки и повышения квалификации летного состава. Аэродромы, топливо, наземный обслуживающий персонал…

К чему такие сложности и неоправданный риск, если можно пригнать эскадру подлодок и забросать вражину тысячами летающих роботов-самоубийц? Дальность полета «Топора» в «конвенционном» исполнении — 1200…1600 км — позволяет выполнить задание, не входя в зону поражения армии противника. Просто, эффективно и безопасно.

12 пусковых установок в носовой части ПЛА типа «Лос-Анджелес»

Масса боевой части ракеты — 340 кг. Имеется дюжина различных вариантов БЧ для различных типов целей: кассетные, бронебойные, полубронебойные, «обычные» боевые части фугасного действия… Несколько алгоритмов атаки: с горизонтального полета, с пикирования, с подрывом при горизонтальном пролете над целью. Все это позволяет выполнить практически любое задание на территории противника.

Ликвидировать выбранную цель, разрушить любой объект военной или гражданской инфраструктуры. Разбить взлетно-посадочную полосу аэродрома, поджечь ангар с военной техникой, свалить радиовышку, взорвать электростанцию, пробить несколько метров земли и бетона — и уничтожить защищенный командный пункт.

Непрерывно ведутся работы над расширением тактической гибкости применения крылатых ракет: последнюю модификацию RGM/BGM-109E Tactical Tomahawk оснастили блоками спутниковой связи и GPS-навигации. Новая ракета умеет барражировать в воздухе в ожидании подходящего момента для атаки. Кроме того, она получила способность перепрограммироваться в полете и, в зависимости от обстановки, атаковать одну из 15 заранее намеченных целей.

Атака с горизонтального полета

Единственное, что до сих пор не умеет «Томагавк» — атаковать движущиеся объекты.*

* возможность эффективного поражения движущихся целей, в т.ч. кораблей, была реализована в модификации «Томагавк» Block IV Multi-Mode Mission (TMMM), признанной избыточно дорогой и так и не принятой на вооружение ВМС США

Кроме того, существовала модификация BGM-109B Tomahawk Anti-Ship Missle (TASM) — противокорабельный вариант «Томагавка» с активной радиолокационной ГСН от ПКР «Гарпун». В связи с отсутствием достойного противника TASM был снят с вооружения около 10 лет назад.

Перехватить конвой с оружием (например, машины ЗРС С-300 на марше) или задержать наступающий танковый батальон? Современные крылатые ракеты бессильны на таких заданиях. Придется вызывать авиацию.

Фронтовые бомбардировщики, штурмовики, ударные вертолеты, БПЛА, в конце концов — этим «птичкам» до сих пор нет равных над полем боя. Высокая тактическая гибкость (вплоть до полной отмены задания и возвращения на базу) и широкий ассортимент боеприпасов делают авиацию незаменимой в борьбе с наземными целями.

Тем не менее, тенденция налицо: опыт локальных войн за последние 20 лет продемонстрировал 10-кратное увеличение роли крылатых ракет морского базирования (КРМБ). С каждым годом «Томагавки» обретают новые навыки и «получают допуск» к выполнению все более сложных заданий.

Эсминец USS Barry (DDG-52) обстреливает Ливию в рамках операции «Рассвет Одиссеи» (2011 год)

Как показала практика, КРМБ довольно успешно «втаптывают» жертву в каменный век, разрушают систему ПВО и дезорганизуют армию противника. Оставшись в первые же часы войны без радаров, ЗРК, аэродромов, электростанций, топливохранилищ, вышек сотовой и радиосвязи, командных пунктов и пр. стратегически важных объектов, противник оказывается неспособным оказать серьезное сопротивление. Теперь его можно брать «тепленьким».

В таких условиях становятся не нужны сверхдорогие и сложные стелс-самолеты и пр. «рэпторы». Бомбить мосты и отступающие танковые колонны с недосягаемой высоты? С таким заданием легко справляются простые и дешевые F-16.

Миф №2. «Томагавк» способен попасть в окно

Точность «Томагавка» служит причиной горячих споров. В ходе операции «Буря в пустыне» обломки американских ракет находили даже на территории Ирана — некоторые из «Топоров» отклонились с курса на несколько сотен километров! Результат ошибки программистов или случайный сбой в бортовом компьютере ракеты…

Но каковы реальные возможности «Томагавков»? Каково расчетное значение их кругового вероятного отклонения (КВО)?

Традиционные методы наведения «Томагавков» включают в себя:

— ИНС для полетов над местностью со слабо выраженной радиолокационной контрастностью (например, над морем — вода везде одинакова). Гироскопы и акселерометры работают до момента прибытия ракеты в первый район коррекции над побережьем противника, далее наведение осуществляется более высокотехнологичными способами.

— Рельефометрическая система Terrain Contour Matching (TERCOM) — сканирует подстилающий рельеф и сравнивает полученные данные с радиолокационными снимками, заложенными в память ракеты.

Сам принцип работы TERCOM служит поводом для множества шуток: «Пока янки будут готовить полетное задание, наш стройбат заново перекопает весь рельеф»! Но если говорить серьезно, то TERCOM — один из самых надежных и эффективных способов наведения КРМБ. «Томагавк» ориентируется на местности в автономном режиме: ему не нужно постоянное наведение со спутника или от удаленного оператора. Это повышает надежность и исключает риск быть обманутым вражескими сигналами.

С другой стороны, это накладывает ряд ограничений — например, TERCOM малоэффективен при полетах над пустынями или заснеженной тундрой. Местность должна включать в себя максимум контрастных объектов (холмы, дороги и просеки, ж/д насыпи, населенные пункты). Маршрут прокладывают таким образом, чтобы избежать на пути ракеты открытых водных пространств (озера, устья больших рек и т.д.) — в противном случае, это может привести к критическим сбоям в навигационной системе ракеты.

Все это создает для янки такую проблему, как «предсказуемость» их ракетных ударов и, вследствие этого — увеличение потерь среди выпущенных ракет. Противник (если, конечно, у него есть хоть капля сообразительности) быстро вычислит основные направления угрозы — и выставит там средства ПВО.

— Третий способ наведения. Оптико-электронная система DSMAC на финальном участке траектории ракета ведет себя, словно легендарный Терминатор из боевика Джеймса Кэмерона: она непрерывно сканирует местность своим электронным «глазом», сверяя облик «жертвы» с цифровой фотографией, заложенной в её память. Будущее уже наступило!

— Наконец, последняя модификация «Топора» получила возможность наведения по данным GPS. Это существенно упрощает процесс подготовки к запуску, т.к. отсутствует необходимость в сложных картах для работы TERCOM (маршруты и радарные изображения местности готовятся заранее, на берегу — в центрах подготовки полетных заданий на территории ВМБ Норфолк и Кэмп-Смит).

В случае работы в режиме навигации по GPS экипаж корабля может самостоятельно «вбивать» координаты в память ракеты, без какого либо конкретного описания цели — дальше ракета все сделает сама, просто взорвавшись поблизости от указанного места. Уменьшается точность, но повышается оперативность. Теперь КРМБ могут использоваться в качестве средства огневой поддержки и работать по экстренным вызовам морских пехотинцев.

В полигонных условиях, при наличии качественных снимков «цели», значение кругового вероятного отклонения «Томагавка» указывается в пределах 5…15 метров. И это при дальности пуска в 1000 и более километров! Впечатляет.

Миф №3. «Томагавк» легко сбить

Ну, так сделайте это! Не получается?…

Безопасность «Топора» обеспечивается его скрытностью. Предельно малая высота полета — всего несколько десятков метров — делает его невидимым для наземных РЛС. Радиогоризонт в этом случае не превышает 20-30 км, а если учесть естественные препятствия (холмы, строения, деревья) — обнаружение низколетящей ракеты, что ловко прячется в складках рельефа, представляется весьма сомнительным мероприятием.

Подлодка для специальных операций на базе ракетоносца «Огайо». Всего в 22 ракетных шахтах корабля помещается 154 «Томагавка» + 2 шахты используются в качестве шлюзовых камер для боевых пловцов

Обнаружить, взять на сопровождение и поразить такую «трудную мишень» с земли — для этого необходима большая доля удачи и, желательно, знание наиболее вероятных маршрутов подлета «Томагавков». Случайность, не более того. Говорить о каком либо эффективном противодействии стаям КРМБ не приходится.

Не менее сложен перехват «Топора» с помощью воздушных средств — малые размеры и ЭПР ракеты делают «охоту на Томагавки» исключительно трудным мероприятием.

Габариты КРМБ «Томагавк»: длина — 5,6 м, размах крыла — 2,6 м.
Для сравнения — размеры истребителя Су-27: длина — 22 метра, размах крыла — 14,7 метров.

«Топор» имеет гладкую, обтекаемую форму, без каких-либо радиоконтрастных деталей и подвесных элементов. Янки намекают на использование в его конструкции радиопоглощающих покрытий и прозрачных для радиоволн материалов. Даже без учета элементов технологии «стелс» эффективная площадь рассеивания ракеты «Томагавк» не превышает 1 кв. метра — слишком мало, чтобы засечь её с большого расстояния. Наконец, поиск летящей ракеты производится на фоне земли, что вносит дополнительные сложности в работу радаров истребителей.

Официальные данные по перехватчику МиГ-31 подтверждают следующее: с высоты6000 метров захват цели с ЭПР1 кв. метр, летящей на высоте60 метров, производится на дальности20 км.

Учитывая, что только одна ПЛАРК на платформе «Огайо» способна выпустить до 154 КРМБ, требующееся количество истребителей для отражения атаки превысит возможности ВВС любой из стран, против которых собираются воевать янки.

Обломки сбитого «Томагавка» в Белградском музее авиации

На практике ситуация выглядела следующим образом: в ходе агрессии НАТО против Югославии, ВМС США и Великобритании выпустили по объектам на территории СРЮ около 700 «Томагавков». Официальный сербские источники приводят цифры в 40…45 сбитых КРМБ, представители НАТО не согласны и называют еще меньшие цифры. В целом, ситуация печальна: сербским военным едва ли удалось сбить 5% выпущенных по ним ракет. Примечательно, что один из «Топоров» был сбит сербским МиГ-21 — летчик установил с ним визуальный контакт, сблизился и расстрелял робота из бортовой пушки.

Миф №4. «Томагавки» годятся лишь для войны с папуасами

Стоимость ракеты «Томагавк», в зависимости от её модификации и типа БЧ, может достигать 2 миллионов долл. Выпустить 500 таких «штучек» — означает разорить бюджет США на 1 млрд. зеленых банкнот.

Дальность полета 1200…1600 км. Боевая часть 340 кг. Комбинированная система наведения — рельефометрический TERCOM, DSMAC, спутниковые системы связи и навигации. Стартовая масса в пределах полутора тонн. Носители — эсминцы и атомные подлодки.

Нет, господа. Столь разрушительное и дорогое оружие создано не для истребления несчастных жителей Папуа Новой Гвинеи. «Томагавком» следует пользоваться с умом; просто так разбрасывать двухмиллионные ракеты по пустыне — неслыханное мотовство даже для обеспеченных янки.

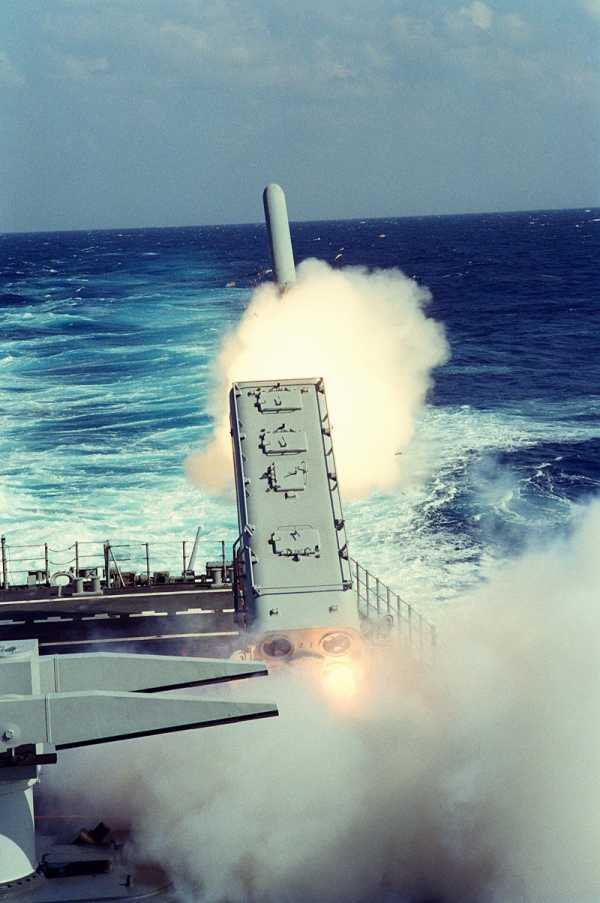

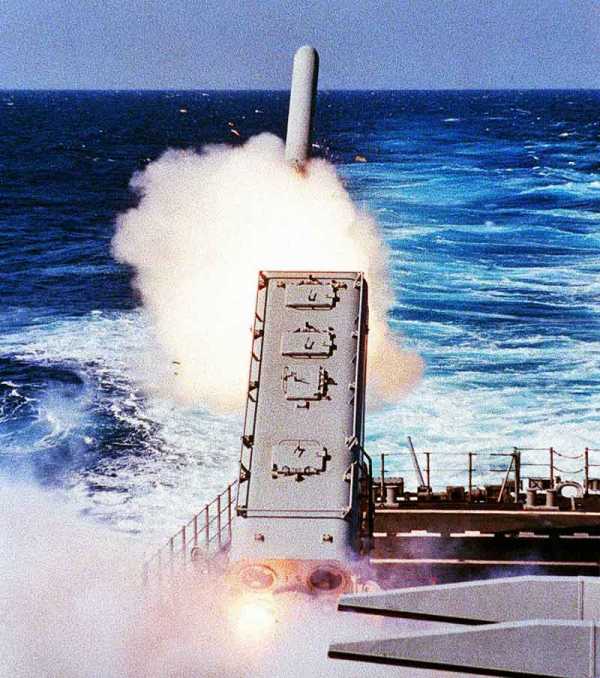

Запуск КРМБ «Томагавк» с борта атомного крейсера USS Mississippi (CGN-40), операция «Буря в пустыне», 1991 год. Ракета запускается из бронированной ПУ Mk.143 Armoured Launch Box

Не нужно иметь семи пядей во лбу, чтобы определить назначение крылатых ракет — оглушающий удар по военной и гражданской инфраструктуре такого противника, который обладает некоторым военным потенциалом: Сирия, Иран, Ирак, Югославия… Против тех, кто способен огрызнуться и оказать сопротивление.

В этих случаях янки достают из рукава свой «страховой полис» — стаю летающих убийц, что «расчистят» коридоры в системе ПВО страны, дезорганизуют армию противника и позволят авиации НАТО захватить господство в воздухе. Крылатая ракета «Томагавк» не попадает под действие каких-либо договоров и конвенций об ограничении вооружений — а значит, можно не стесняться и запускать «Топоры» налево и направо без каких либо угрызений совести.

Что до обычных басмачей с берданками — их янки размазывают из 105 мм гаубиц, установленных в проемах бортов «ганшипов» АС-130. Ракеты «Томагавк» и прочий хай-тек там ни к чему.

Миф №5. «Томагавки» представляют опасность для России

Россия наряду с Индией и КНР — одна из немногих стран, кто может не обращать внимания на ВМС США и их бряцанье оружием. «Томагавк» — чисто тактическое оружие для локальных войн. С Россией такая фишка не прокатит — русский генштаб не поймет американских шуток, и дело может окончиться страшным термоядерным побоищем.

Даже в теории, при наличии ратифицированного договора с США о взаимном отказе от применения ЯО, морские крылатые ракеты неэффективны против сугубо континентальной России — все промышленные центры, арсеналы и стратегически важные объекты находятся в тысяче километров от побережья, на пределе дальности полета «Томагавков».

Количество ядерных зарядов на вооружении ВС США. Толстая линия — стратегические боеголовки для МБР. Тонкая линия — «тактическое» ядерное оружие, в т.ч. «Томагавки» с СБЧ

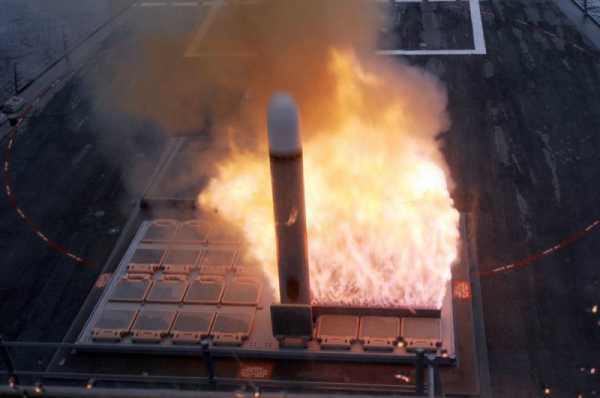

Запуск «Томагавка» из носовой УВП эсминца USS Farragut (DDG-99)

Что касается возможного оснащения «Топоров» термоядерными боевыми частями — эта угроза имела бы смысл лишь при отсутствии межконтинентальных баллистических ракет. В случае войны с применением «Трайдент-2» запоздалый удар крылатыми ракетами (подлетное время «Томагавков» будет исчисляться многими часами) уже не будет иметь никакого значения.

Экономные янки прекрасно понимали бесперспективность «Топора» как носителя ядерного оружия, поэтому отправили все свои ядерные КРМБ на слом 20 лет назад.

/Олег Капцов, topwar.ru/

army-news.ru

Крылатая ракета «Томагавк» и её наследники

В каком-то смысле, именно крылатые ракеты оказались первыми боевыми беспилотниками, только одноразовыми. О различиях боевого применения КР и БПЛА в своей статье на страницах ИА «Оружие России» рассуждает заместитель директора Института политического и военного анализа Александр Храмчихин.

Боевое применение крылатых ракет началось раньше, чем БПЛА. Родоначальником этого класса оружия в его современном понимании стали американские ракеты, в первую очередь – КРМБ BGM-109 «Томагавк», которые теперь воспринимаются почти как синоним самого понятия «крылатая ракета».

ВМС США заказали у компании Raytheon 361 крылатую ракету Tomahawk Block IV общей стоимостью 337,84 млн. долларов

«Томагавк» стал чрезвычайно удачным оружием, несмотря на такие серьезные недостатки, как низкая скорость при полном отсутствии оборонительных возможностей. Главным преимуществом «Томагавков» является безопасность и безнаказанность их применения при весьма высокой эффективности, это позволяет пренебречь указанными недостатками.

США уже истратили в войнах более 1,9 тыс. КРМБ и КРВБ с достаточно хорошими результатами. Хотя имели место промахи и потери ракет по различным причинам, большинство из них поразило назначенные цели.

В ВМС США носителями КРМБ являются 7 типов кораблей.

1. ПЛАРК типа «Огайо» (4 ед.) – до 154 КРМБ на каждой в специальных шахтах (вместо шахт для БРПЛ).

2. ПЛА типа «Вирджиния» (9 ед., всего будет построено 30-40) – на каждой по 12 КРМБ в специальных шахтах, еще до 38 могут, наряду с торпедами и ПКР «Гарпун», входить в состав боезапаса, предназначенного для стрельбы через торпедные аппараты.

3. ПЛА типа «Сивулф» (3 ед.) – на каждой до 50 КРМБ в составе боезапаса, выстреливаемого через ТА.

4. ПЛА типа «Лос-Анджелес» (42 ед. + 1 в резерве, постепенно выводятся из состава ВМС) – на каждой по 12 КРМБ в специальных шахтах (на 31 ПЛА) и до 37 в составе боезапаса, выстреливаемого через ТА.

5. Крейсера типа «Тикондерога» (22 ед.) – на каждом до 122 КРМБ в 2 УВП Мк41.

6. Эсминцы типа «Арли Бёрк» (60 ед., будет 75 или 99) – до 90 КРМБ в 2 УВП Мк41 на первых 28 кораблях, до 96 на следующих.

7. Эсминцы типа «Замволт» (будет построено 3) – на каждом до 80 КРМБ в 2 УВП Мк57.

Всего на вооружении ВМС США имеется примерно 2,5-2,8 тыс. КРМБ, в первую очередь – последней модификации «Тактический Томагавк» (недавно была заказана еще 361). Необходимо отметить, что эта ракета не может запускаться из торпедных аппаратов ПЛА, а только из специальных шахт.

В ВВС США единственным носителем КРВБ является стратегический бомбардировщик В-52, способный нести до 20 таких ракет (AGM-86 и AGM-129). Количество В-52 в составе ВВС теоретически достигает 89, из них 13 находятся на базе – складе Дэвис-Монтан.

Предположительно, общее количество В-52 будет в ближайшее время сокращено до 40-50 машин, они останутся в строю до 2044 г. Сейчас в ВВС имеется примерно 1,6 тыс. КРВБ (всего было изготовлено 1733 AGM-86 и 676 AGM-129).

Носители крылатых ракет армии Великобритании

Кроме США, «Томагавки» состоят на вооружении ВМС Великобритании, ими оснащены все английские ПЛА (6 типа «Трафальгар» и 2 типа «Эстьют», последних также будет построено 6).

Очень высокая эффективность, высокая дальность полета (1,2-2,5 тыс. км в зависимости от модификации), безопасность и безнаказанность применения при относительной дешевизне американских «Томагавков» породили значительный интерес к крылатым ракетам.

Основные конкуренты «Томагавкам»

На сегодняшний день основными конкурентом «Томагавкам» являются семейства крылатых ракет «Яхонт»-«Оникс»-«Брамос» (российско-индийские) и «Калибр» (Club) (российские). Крылатая ракета «Брамос» отличается достаточно мощной БЧ (250 кг) и большой дальностью полета (300 км) при очень высокой скорости полета (до 2,5М) и минимальной высоте полета 5 м, что делает ее практически неуязвимой для любых существующих средств ПВО/ПРО.

Кроме того, эта ракета универсальна по носителям (подлодки, надводные корабли, истребители Су-30, наземные ПУ). С точки зрения скорости и универсальности это семейство ракет превосходит американские КР «Томагавк» (уступая ему по дальности), а других аналогов не имеет в принципе.

Уже сейчас все 10 подлодок пр. 877, 5 эсминцев типа «Раджпут», 3 последние эсминца типа «Дели», все фрегаты пр. 17 и «Талвар» ВМС Индии имеют на вооружении ПКР «Брамос». Ими же будут вооружаться эсминцы типа «Калькутта», которых предполагается построить от 7 до 11 единиц.

Пусковые установки ракет BrahMos на эсминце Rajput ВМС Индии

Очевидно, будет широко использоваться наземный вариант ракеты, носителями «Брамосов» станут все (более 270) Су-30 ВВС Индии. В самой России носителей КР «Оникс» будет гораздо меньше. Пока это лишь перспективные ПЛА пр. 885М «Северодвинск», кроме того, на эти ракеты предполагается перевооружить ПЛА проекта 949А.

Комплекс «Бастион» предлагается в двух вариантах подвижном «Бастион-П» и стационарном «Бастион-С»

Также в России, Вьетнаме и Сирии имеется на вооружении береговой вариант ракет «Оникс»-«Яхонт» (он называется «Бастион»). Важнейшее преимущество ракет «Калибр» (Club) заключается в возможности скрытого базирования в контейнерах, по виду ничем не отличающихся от обычных грузовых.

Соответственно, они могут применяться с гражданских судов (причем контейнеровозы могут нести сотни таких ракет), автомобильных трейлеров, железнодорожных составов. Имеется ли у самой России или какой-то другой страны такой вариант «Калибра» в развернутом состоянии – неизвестно.

Зато известно, что эти ракеты состоят на вооружении дизельных ПЛ пр. 877 и 636 ВМФ РФ, ВМС КНР, Индии, а в будущем и Вьетнама. Они могут применяться также с российских ПЛА пр. 971, перспективных фрегатов проекта 11356 и проекта 22350, корветов проекта 20385, индийских фрегатов типов «Талвар» и «Шивалик» (пр. 17).

Эти ракеты могут поражать наземные и надводные цели, имеется и противолодочный их вариант. Вообще, оба этих семейства превосходят «Томагавк» с точки зрения универсальности ПУ.

С учетом высокой скорости полета, возможность применения с наземных ПУ и с самолетов тактической (фронтовой) авиации делает российские ракеты более функциональными, чем американские, хотя и уступают им в дальности полета.

Большого внимания заслуживает крылатая ракета наземного базирования DH-10 (размещается в мобильных пусковых установках по три ракеты на каждой)

При этом Индия создает и собственную крылатую ракету «Нирбэй». Она будет столь же универсальна по носителям, как и «Брамос», а дальность полета достигнет 1 тыс. км, правда ее скорость будет дозвуковой. Кроме указанных стран, крылатые ракеты создают государства, которые имеют для этого технологические возможности, и при этом готовы к серьезной войне. Это Китай, Тайвань, Республика Корея, Пакистан.

Причем для Тайваня массовое развертывание крылатых ракет различных видов базирования является единственным (хотя и весьма призрачным) шансом на спасение в случае китайской агрессии.

Естественно, активнее всего крылатые ракеты создает Китай, в чьем распоряжении имеются как советские КР Х-55, полученные с Украины, так и «Томагавки» приобретенные в Пакистане. Путем их синтеза созданы ракеты DH-10 и CJ-10, которые могут использоваться против как наземных, так и надводных целей, применяться с автомобильных, корабельных ПУ, а также с бомбардировщика Н-6М.

Путем синтеза имеющихся ракет созданы ракеты CJ-10

Предполагается, что эти ракеты сочетают сверхзвуковую скорость с очень высокой дальностью (2,5-4 тыс. км). Создается также семейство дозвуковых крылатых ракет HN, которые будут запускаться с различных ПУ, включая тактический бомбардировщик JH-7, ПЛ, эсминцы и фрегаты пр. 054А.

В Республике Корея создано семейство дозвуковых КРМБ «Хюнму-3» с дальностью полета от 500 до 2000 км, запускаемых с имеющихся ПЛ и эсминцев, а также с перспективных фрегатов типа «Инчхон».

Тайвань создает крылатые ракеты на базе ПКР «Сюн Фэн-2». Они являются дозвуковыми, их дальность полета составляет, по различным данным, от 600 до 1000 км. В зону их досягаемости попадает значительная часть крупнейших городов и объектов «новой экономики» на юго-востоке Китая, наиболее развитого региона КНР.

В сочетании с многочисленными «Сюн Фэнами» в варианте собственно ПКР (включая сверхзвуковую «Сюн Фэн-3») они могут создать Китаю определенные проблемы в случае попытки силового решения «тайваньской проблемы», хотя вряд ли предотвратят захват острова. О пакистанских крылатых ракетах «Бабур» и «Раад» было сказано в статье «Неофициальные потенциалы».

В той же статье говорилось о том, что Израиль способен применять КРМБ, в т.ч. в ядерном снаряжении, с ПЛ типа «Долфин», однако не очень понятно, какие именно это ракеты. По-видимому, речь идет о морском варианте авиационной ракеты «Попай», дальность которой, возможно, достигает 1,5 тыс. км. Крылатые ракеты воздушного базирования имеют меньшую дальность полета, чем КРМБ, из-за ограничений по массе и габаритам.

Кроме «Брамоса» и китайской HN-1, к таковым относятся американская ракета JASSM AGM-158, дальность которой составляет 360 км, а последней модификации – 980 км. Ее носителями являются практически все американские боевые самолеты.

Немецко-шведская КРВБ «Таурус» с дальностью 500 км

Европейские истребители могут вооружаться немецко-шведской КРВБ «Таурус» с дальностью 500 км и англо-французской «Сторм Шэдоу»/ «Скальп» с дальностью 250 км. Все эти ракеты являются дозвуковыми. Высокая точность и значительная дальность, превышающая радиус действия подавляющего большинства или даже всех ЗРК, гарантируют дальнейшее расширение применения крылатых ракет всех вариантов базирования.

Эти ракеты могут успешно применяться как в классических, так и в противопартизанских войнах. При этом, разумеется, основной зоной разработки, производства и применения этого класса оружия станет новый центр мира – Азия.

/Александр Храмчихин, arms-expo.ru/

army-news.ru

Модернизированная крылатая ракета Tomahawk теперь сможет поражать движущиеся цели

Поцелуй смерти ракеты Томагавк

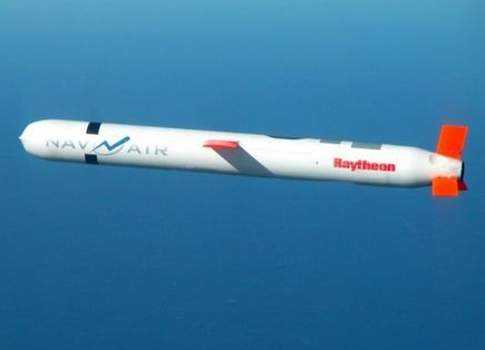

Крылатая ракета Tomahawk — это высокоточное оружие американского флота, дальность пуска которого превышает радиус действия средств поражения противника и предназначенное для уничтожения тактических целей со средней и дальней дистанции. Новая система наведения, позволяющая пользователю поддерживать связь с ракетой и обновлять набор её целей в полете, расширяет возможности этого вида оружия, вед теперь оно может поражать не только стационарные и перемещаемые, но и движущиеся цели.

Американские ВМС в прошлом месяце испытали по их определению «синтетически управляемую» крылатую ракету версии Tomahawk Block IV, продемонстрировав возможности существующих ракет Tomahawk в качестве сетевого оружия. В последний вариант Tomahawk интегрирован двунаправленный канал спутниковой связи, который позволяет перенацеливать ракету в полете на любую из 15 альтернативных целей, запрограммированных перед пуском в ее памяти. «Эти возможности расширяют набор целей Tomahawk, кроме стационарных и перемещаемых целей она теперь может поражать движущиеся цели», — пояснил руководитель программы Tomahawk Weapons System (PMA-280) капитан Джо Мозер.

Разработчик ракеты компания Raytheon также разрабатывает новую головку самонаведения, предназначенную для поражения движущихся целей на море или на земле, в темноте и при любых погодных условиях. Другие улучшения, планируемые для системы вооружения Tomahawk Block IV, включают интеграцию модернизированных каналов связи и более мощную универсальную боевую часть. Кроме того, вариант Block IV получил и еще одно улучшение — режим полета на предельно малой высоте над водой на высоких дозвуковых скоростях. Ракета Block IV способна барражировать над целевым районом для того, чтобы реагировать на появляющиеся цели или при помощи своей бортовой камеры предоставлять информацию о поле боя боевым командирам. «Мы модернизируем ракету Tomahawk для того, чтобы оставаться впереди угрозы, — рассуждает руководитель развития бизнеса Tomahawk в компании Raytheon Джеф Мейер. – Эти испытания предназначены для того, чтобы проверить как ракета Tomahawk может поражать движущиеся цели и цели в море и что ракете не мешает задымление или другие условия, затрудняющее ведение наблюдения, например плохая погода».

Группа из Научно-исследовательского центра боевого применения морской авиации NAWCWD (Naval Air Warfare Center Weapons Division) использовала опыт, полученный с существующими средствами связи Tomahawk, с целью разработки этого недорогого решения. «Это значительное достижение. Это демонстрирует эффективность каналов связи на больших дальностях, которые позволяют обновлять координаты движущихся целей. Синтетически управляемая ракета Tomahawk успешно поразила свою первую движущуюся морскую цель 27 января 2015 года после запуска с миноносца USS Kidd (DDG-100) возле берегов Калифорнии. Испытания ракеты в полете продемонстрировали возможности наведения, когда ракета в полете изменила свой курс на движущуюся цель после получения обновленных корректировочных данных с самолета наблюдения.

Система вооружения Tomahawk – это высокоточное вооружение ВМС США, предназначенное для атаки тактических целей на средней и дальней дистанции. Флот в настоящее время развертывает ракету Tomahawk Block IV на надводных и подводных носителях по всему миру. В 2013 году компания Raytheon поставила трехтысячную ракету Tomahawk Block IV американскому флоту.

Компания Raytheon изготовила тысячи ракет BGM-109 Tomahawk, управляемых по GPS. Более 2000 таких ракет были применены в боевых условиях. Работы над вариантом Block IV были начаты с целью экономии средств и повышения возможностей. Новые доработки рассматриваются как часть комплекта «промежуточной модернизации», который компания Raytheon надеется довести до логического завершения в 2018-2019 годах, что позволит американскому флоту оставить крылатую ракету на вооружении далее 2020 года.

Использованы материалы:
www.defense-update.com
ru.wikipedia.org

topwar.ru

Противокорабельная ракета Tomahawk BGM-109 B/E

]]>]]>Она имеет модульную конструкцию, выполнена по самолетной схеме. Фюзеляж цилиндрической формы с оживальной головной частью состоит из шести отсеков, в которых расположены активная радиолокационная ГСН с обтекателем из стеклопластика, бортовая система управления, боевая часть, топливный бак, маршевый двигатель и приводы рулей управления. К последнему отсеку соосно с ракетой пристыковывается стартовый РДТТ. Все отсеки выполнены из алюминиевого сплава и снабжены элементами жесткости. Для уменьшения инфракрасного излучения корпус и аэродинамические поверхности имеют специальное покрытие.

На борту ракеты установлены активная радиолокационная головка самонаведения, инерциальная навигационная система, радиовысотомер и блок питания. ГСН массой около 34 кг способная для повышения помехоустойчивости в условиях радиоэлектронного противодействия изменять частоту излучения по произвольному закону. Инерциальная система массой 11 кг включает в себя бортовую цифровую вычислительную машину (БЦВМ), автопилот (АП), состоящий из трех гироскопов для измерения угловых отклонений ракеты в системе координат и трех акселерометров для определения ускорений этих отклонений. Активный короткоимпульсный радиовысотомер (диапазон 4—8 ГГц) с шириной луча 13—15° имеет разрешающую способность по вертикали 5—10см, по горизонтали 15см.

Фугасная боевая часть оснащена контактным взрывателем с замедлением и позволяет для достижения наибольшего поражающего эффекта осуществлять подрыв БЧ внутри корабля.

Специально для ракеты «Tomahawk» был разработан малогабаритный турбореактивный двухконтурный двигатель Williams International F107-WR-402 с низкой степенью сжатия и осевым двухступенчатым вентилятором. Его высокие эксплуатационные характеристики позволяют длительное время поддерживать околозвуковую крейсерскую скорость полета (0.7М).

]]>]]>

Стартовый РДТТ развивает тягу до 3700кгс и через 10—13с после пуска из-под воды или с корабельной пусковой установки (ПУ) обеспечивает вывод ракеты на управляемый участок полета. Отделение ускорителя от ракеты происходит с помощью разрывных болтов после полного выгорания топлива.

Пуск ПКР «Tomahawk» осуществляется с палубных пусковых установок, штатных торпедных аппаратов (ТА) или из вертикально расположенных ракетных контейнеров. Концепция вертикального старта ПКР с надводных кораблей является основной в развитии техники пуска этого оружия, поэтому основными штатными ПУ являются универсальные установки типа Мк41, способные обеспечивать пуск управляемых ракет «Tomahawk», ]]>»Standard»]]> и противолодочных ракет ]]>»Asroc-VLA»]]>.

Один из вариантов переоборудования надводных кораблей в носители ракет — оснащение их унифицированными счетверенными ПУ Мк143. Эти ПУ предназначены для хранения и пуска ракет «Tomahawk» и ]]>»Harpoon»]]>. При этом в одной ПУ может размещаться по четыре КР «Tomahawk» или «Harpoon» либо по две ракеты каждого типа. Перед их пуском ПУ с помощью гидравлической системы устанавливается под углом 35° по отношению к палубе. Бронированный кожух защищает ракеты от осколков и механических повреждений, а также личный состав при случайном (аварийном) срабатывании стартового ускорителя.

]]>]]>

На подводных лодках ракета находится в стальной капсуле, заполненной азотом. Газовая среда под небольшим избыточным давлением обеспечивает хранение ракеты в течение 30 месяцев. Капсула загружается в ТА как обычная торпеда. При подготовке к пуску вода заполняет ТА, а через специальные отверстия также и капсулу. Это приводит к выравниванию внутреннего и наружного давления, соответствующего глубине пуска 15—20м. После этого открывается крышка ТА, и ракета с помощью гидравлической системы выстреливается из капсулы, которая затем удаляется из аппарата. При достижении ракетой безопасного для стреляющей подводной лодки расстояния с помощью 12-метрового фала происходит запуск ускорителя, обеспечивающего за время около 5с прохождение подводного участка траектории. Включение стартового РДТТ под водой сильно демаскирует подводную лодку, особенно по акустическому полю. Подготовка к пуску из ТА занимает около 20 мин. Создана конструкция капсулы из упрочненного графитовым волокном стеклопластика, в результате чего ее масса уменьшилась на 180—230 кг.

Одной из трудностей боевого применения противокорабельных ракет является отсутствие надлежащих технических средств обнаружения надводного корабля противника и целеуказания, так как стрельба ведется на большую (загоризонтную) дальность. Для решения этой проблемы в США разработана автоматизированная система «Outlaw Shark» для загоризонтного целеуказания противокорабельной КР с использованием патрульных вертолетов и палубных самолетов. При этом данные о цели, находящейся за горизонтом, поступают от различных средств в реальном масштабе времени в ЭВМ корабля-носителя КР. Обработав их, ЭВМ выдает в счетно-решающее устройство КР целеуказание, а также информацию о других кораблях, находящихся вблизи траектории полета ракеты.

rbase.new-factoria.ru

Томагавк BGM-109 | lemur59.ru

Tomahawk BGM-109

Ракетный комплекс «Tomahawk» морского базирования включает крылатые ракеты с надводным или подводным стартом, пусковые установки, систему управления ракетной стрельбой и вспомогательное оборудование.

Крылатая ракета (КР) «Tomahawk» BGM-109 создана в двух основных вариантах: стратегическом (модификации A,C,D) — для стрельбы по наземным объектам и тактическом (модификации B,E) — для уничтожения надводных кораблей. Их конструктивно-схемное построение и летно-технические характеристики идентичны. Все варианты благодаря модульному принципу построения отличаются друг от друга только головной частью.

Состав

1. инфракрасный датчик переднего обзора;

2. блок подсистемы DSMAC ;

3. канал связи;

4. боевая часть с предохранительно-исполнительным механизмом ;

5. иллюминатор подсистемы DSMAC;

6. топливный бак и силовые приводы развертывания крыла;

7. воздухозаборник ТВРД и термобатарея;

8. маршевый ТВРД;

9. блок подсистемы TERCOM;

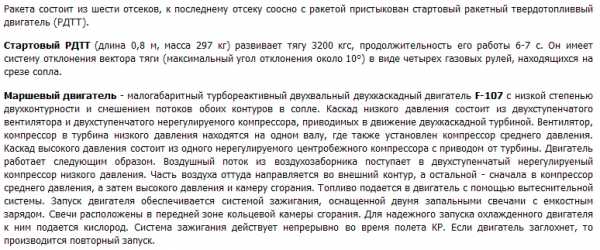

КР выполнена по самолетной схеме (моноплан), имеет корпус цилиндрической формы с оживальным обтекателем головной части, складывающееся и утапливаемое в корпус крыло в центральной части и крестообразный стабилизатор в хвостовой. Корпус изготовлен из прочных алюминиевых сплавов, графитоэпоксидного пластика и радиопрозрачных материалов. Для уменьшения радиолокационной заметности на корпус, крыло и стабилизатор нанесено специальное покрытие.

Боевой частью стратегической ядерной КР «Tomahawk» BGM-109A служит боеголовка W-80 (масса 123кг, длина около 1м, диаметр 0.27м и мощность 200кт). Подрыв производится контактным взрывателем. Радиус зоны разрушения 3км. Высокая точность стрельбы и значительная мощность ядерной боеголовки стратегической КР «Tomahawk» BGM-109A позволяют с высокой эффективностью поражать сильно защищенные малоразмерные цели. По оценке американских специалистов, вероятность уничтожения защищенного объекта, выдерживающего избыточное давление 70 кг/см², одной КР «Tomahawk» составляет 0.85, а БРПЛ «Poseidon-СЗ»— 0.10.

Стратегическая неядерная КР BGM-109C снаряжена моноблочной (полубронебойной) БЧ, a BGM-109D — кассетной, которая включает до 166 малокалиберных бомб BLU-97B комбинированного действия (масса каждой 1.5кг) в 24 связках.

Система управления и наведения КР «Tomahawk» BGM-109 A/С/D представляет собой комбинацию следующих подсистем:

Траектория полета ракеты «Tomahawk» BGM-109С/D:

· 1 — старт;

· 2 — район первой коррекции по системе TERCOM;

· 3 — маршевый участок коррекция TERCOM с использованием системы NAVSTAR

· 4 — коррекция траектории по системе DSMAC;

инерциальной,
корреляционной по контуру рельефа местности TERCOM (Terrain Contour Matching),
электронно-оптическойкорреляционнойDSMAC (Digital Scene Matching Area Correlator).

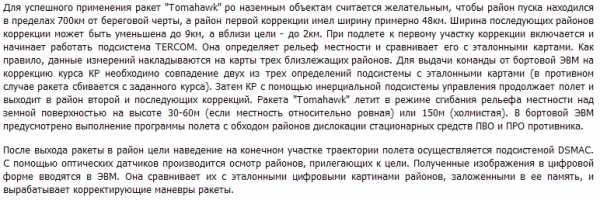

Инерциальная подсистема управления работает на начальном и среднем участках полета ракеты (масса 11кг). Она включает бортовую ЭВМ, инерциальную платформу и барометрический высотомер. Инерциальная платформа состоит из трех гироскопов для измерения угловых отклонений ракеты в системе координат и трех акселерометров, определяющих ускорения этих отклонений. Подсистема обеспечивает определение места КР с точностью 0.8км за 1ч полета.

В систему управления и наведения стратегических КР с обычной боевой частью BGM-109C и D включена электронно-оптическая корреляционная подсистема DSMAC , которая позволяет существенно повысить точность стрельбы (КВО — до 10м). В ней используются цифровые картины предварительно отснятых районов местности по маршруту полета КР .

Для хранения и запуска ракет «Tomahawk» на ПЛА используются штатные торпедные аппараты (ТА) или специальные установки вертикального пуска (УВП) Мк45, а на надводных кораблях-установки контейнерного типа Мк143 или УВП Мк41.

Для хранения лодочного варианта ракеты применяется стальная капсула (масса 454кг), заполненная азотом под небольшим давлением. Это позволяет сохранять ракету в готовности к применению в течение 30 месяцев. Капсула с ракетой загружается в ТА или УВП как обычная торпеда.

Американские ПЛА имеют по четыре носовых гидравлических ТА, размещенных побортно (по два) под углом 10-12° к диаметральной плоскости корабля и обеспечивающих стрельбу с больших глубин, что значительно снижает демаскирующие факторы. Трубы ТА изготовлены из трех секций: носовой, центральной и кормовой. Загрузка и правильное расположение капсулы с КР в трубах ТА осуществляются с помощью направляющих планок и поддерживающих роликов. Механизм стрельбы связан с приводами открывания и закрывания крышек аппарата. Задняя крышка оборудована водомерно-смотровым окном, позволяющим следить за заполнением (осушением) ТА, манометром, а также кабельным вводом, соединяющим приборы управления КР с пультом управления стрельбой. Гидравлическая система выстреливания КР имеет импульсный воздушный цилиндр высокого давления, гидроусилитель и нагреватель водяной системы. На каждую группу из двух труб ТА одного борта установлен гидроцилиндр. Гидравлическая система действует следующим образом. При подаче воздуха высокого давления из корабельной магистрали в воздушный цилиндр одновременно с перемещением его поршня перемещается сидящий на одном штоке с ним поршень гидроцилиндра. Последний работает на свою группу ТА и подает воду в них через нагнетательную цистерну, соединяющуюся с каждым аппаратом посредством щелевых прорезей. При движении поршня вода из нагнетательной цистерны под давлением поступает сначала в кормовую часть трубы ТА, а затем через отверстия в капсулу, создавая избыточное давление, необходимое для выброса ракеты из ТА. Рычаги привода открывания передних крышек ТА сблокированы таким образом, что одновременно может быть открыта только одна крышка в группе, а следовательно, один аппарат будет свединен с нагнетательной цистерной.

Управление стрельбой, контроль за состоянием КР в ТА и УВП, их проверка, координация запуска и учет расхода ракет осуществляются с помощью системы управления стрельбой (СУС). Ее компоненты на ПЛА размещаются в центральном посту и торпедном отсеке. В центральном посту лодки находятся пульт управления, ЭВМ и блок преобразования данных. Отображение информации и вывод контрольных данных производятся на индикаторной панели пульта управления. На надводных кораблях СУС хранится в контейнере, установленном в помещении корабельного поста управления оружием. В системе используется математическое обеспечение и интерфейсы для ЭВМ, позволяющие выдавать целеуказание и координировать стрельбу КР «Tomahawk» по наземным объектам с одного корабля другим кораблям соединения или группы.

Функционирование ракетного комплекса происходит следующим образом. С получением приказа на применение ракетного оружия командир объявляет тревогу и переводит корабль в повышенную техническую готовность. Начинается предстартовая подготовка ракетного комплекса, на что затрачивается около 20мин. На ПЛА при стрельбе из ТА морская вода подается в трубу аппарата и через отверстия поступает в капсулу с КР. В этот момент в ракете начинает действовать устройство, создающее внутри ее корпуса избыточное давление, примерно равное внешнему, что предохраняет корпус КР от деформации. Лодка выходит на глубину пуска (30-60м) и снижает скорость хода до нескольких узлов. В систему управления и наведения КР вводятся необходимые для стрельбы данные. Затем открывается крышка ТА, срабатывает гидравлическая система выброса КР, и ракета выталкивается из капсулы. Последняя эжектируется из трубы ТА через некоторое время после выхода ракеты. Ракета связана с контейнером фалом длиной 12м, при разрыве которого (через 5с прохождения подводного участка траектории) происходит снятие ступени предохранения и включение стартового РДТТ. По мере прохождения толщи воды давление внутри корпуса КР снижается до нормального (атмосферного), и она выходит из-под воды на поверхность под углом 50°.

При стрельбе из УВП Мк45 открывается крышка шахты, включается система выброса ракеты, и избыточное давление, создаваемое газогенератором, выталкивает ракету из шахты. При выходе она разрушает мембрану капсулы, сдерживавшей давление морской воды, вертикально выходит на поверхность и, осуществив разворот, переходит на запрограммированную траекторию полета. Через 4-6с после выхода КР из-под воды или с окончанием работы стартового РДТТ пиротехническими зарядами сбрасывается хвостовой термообтекатель и раскрывается стабилизатор ракеты. В течение этого времени КР выходит на высоту 300-400м. Затем на нисходящей ветви стартового участка длиной около 4км раскрываются консоли крыла, выдвигается воздухозаборник, отстреливается за счет пироболтов стартовый РДТТ, включается маршевый двигатель, и КР переходит на заданную траекторию полета (через 60с после старта). Высота полета ракеты снижается до 15-60м, а скорость — до 885км/ч. Управление ракетой при ее полете над морем осуществляется инерциальной подсистемой управления, которая обеспечивает вывод КР в первый район коррекции (как правило, он отстоит от берега на несколько километров). Размеры этого района зависят от точности определения места стартовой платформы и ошибки инерциальной подсистемы управления КР, накапливаемой за время полета ракеты над водной поверхностью.

Наряду с оснащением кораблей ракетным оружием «Tomahawk» США проводят широкомасштабную программу развития и совершенствования крылатых ракет морского базирования, которая предусматривает:

Увеличение дальности стрельбы до 3-4тыс.км за счет разработки более эффективных двигателей и топлив, снижения массо-габаритных характеристик.В частности, замена ТРДД F-107 его модификацией, по оценке американских специалистов, дает рост тяги на 19 проц. и уменьшение расхода топлива на 3%. Благодаря замене существующего турбовентиляторного двигателя винтовентиляторным в сочетании со специальным газогенератором дальность полета возрастет на 50% при неизменных массо-габаритных характеристиках ракеты.
улучшение точности наведения на цель до нескольких метров за счет оснащения КР приемной аппаратурой системы спутниковой навигации NAVSTAR и лазерным локатором. В него входят активный инфракрасный датчик переднего обзора и лазер на С0₂. Лазерный локатор дает возможность осуществлять селекцию неподвижных целей, навигационное обеспечение и коррекцию скорости.
увеличение глубин пуска КР с ПЛА при использовании более мощного стартового РДТТ;
снижение воздействия средств ПВО и ПРО при боевом применении крылатых ракет. Снизить воздействие средств ПВО и повысить боевую устойчивость КР предполагается за счет уменьшения ее радиолокационной заметности, увеличения количества программ полетов, возможности их быстрой замены или корректировки во время полета ракеты. С этой целью планируется применять более производительные ЭВМ и спутниковую связь.

Дальность стрельбы, км
BGM-109 A при пуске с надводного корабля	2500
BGM-109 С/D при пуске с надводного корабля	1250
BGM-109 С/D при пуске с подводной лодки	900
Скорость полета максимальная, км/час	1200
Скорость полета средняя, км/час	885
Длина ракеты , м	6.25
Диаметр корпуса ракеты, м	0.53
Размах крыльев , м	2.62
Стартовый вес ,кг
BGM-109 A	1450
BGM-109 С/D	1500
Боевая часть
BGM-109 A	ядерная
BGM-109 С	полубронебойная — 120кг
BGM-109 D	кассетная — 120кг
Маршевый двигатель F-107
Топливо	RJ-4
Масса топлива, кг	550
Вес сухого двигателя, кг	64
Тяга, кг	272
Длина, мм	940
Диаметр, мм	305

lemur59.ru

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике

КРЫЛАТАЯ РАКЕТА RGM/UGM-109E TAC TOM BLOCK 4 (США)

CRUISE MISSILE RGM/UGM-109E TAC TOM BLOCK 4 (USA)

10.02.2019

ВМС США в ноябре 2018 года официально утвердили обозначение Block V («пять») для новых модификаций крылатой ракеты морского базирования Tomahawk, которые будут получены в результате начинаемой программы модернизации наличных крылатых ракет семейства версии Tomahawk Block IV. В ракеты варианта Block V предполагается переоборудовать все ранее изготовленные ракеты Block IV ВС США в рамках рассчитанной к реализации по 2034 финансоый год программы продления срока их службы на 15 лет, начинаемой в 2019 финансовом году.
Модернизация ракет Tomahawk Block IV в вариант Block V будет осуществляться их производителем корпорацией Raytheon в двух модфикациях. Индекс Block Va (обозначение RGM-109E/UGM-109E) получат крылатые ракеты, переоборудуемые в вариант Maritime Strike Tomahawk (MST), оснащаемые новой многоканальной системой наведения для возможности поражения надводных целей.
Индекс Block Vb (обозначение RGM-109M/UGM-109M) получат ракеты, сохраняющие основное назначение для поражения наземных целей и оснащаемые новой проникающей боевой частью Joint Multiple Effects Warhead System (JMEWS), обладающей также повышенными фугасными возможностями. JMEWS сочетает кумулятивный предзаряд с проникающей боеголовкой. За счет программируемого моногоцелевого взрывателя может также обеспечиваться воздушный или наземный (непроникающий) подрыв боевой части. Отработка и испытания боевой части JMEWS велись по контракту, полученному Raytheon еще в 2009 году, в декабре 2017 года ВМС США выдали контракт на доработку JMEWS. Достижение IOC ракет Block Vb с боевой частью JMEWS ожидается в 2022 фин году.
Также в ходе модернизации до уровня Block V будет производиться ремонт и частичная замена элементов планера ракет, антенн, электропроводки и установка нового модуля аппаратуры передачи данных Integrated Single Box Solution. Также будет установлен защищенный от помех приемник GPS GR5.
Сейчас Raytheon имеет выданный в апреле 2018 года контракт на поставку ВМС США к августу 2020 года последних 100 ракет Tomahawk Block IV нового производства так называемой 15-й серии (Lot 15) и более их закупка в ближайшее время не планируется.
https://bmpd.livejournal.com

МОДЕРНИЗАЦИЯ КРЫЛАТЫХ РАКЕТ TOMAHAWK BLOCK IV В ВАРИАНТ BLOCK V
КРЫЛАТАЯ РАКЕТА RGM/UGM-109E TAC TOM BLOCK 4 (США)

КРЫЛАТАЯ РАКЕТА RGM/UGM-109E TAC TOM BLOCK 4

Ракеты Tomahawk были приняты на вооружение американской армии в 1983 году и неоднократно модифицировались. Помимо корабельной версии, существуют «Томагавки» подводного, наземного и воздушного базирования, которые могут нести боеголовки различных типов (в том числе, ядерные) и состоят на вооружении американской и британской армий. Стоимость одной ракеты составляет порядка $1,5 млн.
Томагавк (англ. BGM-109 Tomahawk) — американская многоцелевая высокоточная дозвуковая крылатая ракета большой дальности, стратегического и тактического назначения. Находится на вооружении кораблей и подводных лодок ВМС США, использовалась во всех значительных военных конфликтах с участием США.
BGM-109 Tomahawk разрабатывалась в целом ряде модификаций, включающих:
• Ракеты морского базирования SLCM (Sea-Launched Cruise Missile): BGM-109A/…/F, RGM/UGM-109A/…/E/H
• Ракеты наземного базирования GLCM (Ground-Launched Cruise Missile): BGM-109G
• Ракеты воздушного базирования MRASM (Medium-Range Air-to-Surface Missile): AGM-109C/H/I/J/K/L
RGM/UGM-109E Tac Tom Block 4 (тактический «Томагавк») — новейшая модификация ракеты — в 1998 году предлагалась флоту фирмой Raytheon как дешевая замена ракетам предыдущего поколения. Главной целью программы Tac Tom была ракета, которая станет обходиться в производстве значительно дешевле (приблизительно на половину), чем современная TLAM-C/D Block 3. Корпус ракеты, включая аэродинамические поверхности, почти полностью выполнен из углепластиковых материалов. Сокращено с четырех до трех количество перьев стабилизатора. На ракете установлен более дешевый турбовентиляторный двигатель Williams F415-WR-400/402. Недостаток новой ракеты — невозможность стрельбы ракетой через торпедный аппарат, только из специальных вертикальных пусковых установок Mk 45 ПЛ. Система наведения обладает новыми возможностями идентификации целей и перенацеливания в полете. Ракета может быть повторно запрограммирована в полете через спутниковую УВЧ-связь на 15 любых заранее предопределенных дополнительных целей. Существует техническая возможность у ракеты барражировать в районе предполагаемой цели в течение 3,5 часа на удалении 400 км от точки пуска до получения команды на поражение цели или же использовать ракету в качестве БЛА для доразведки уже пораженной цели. Общий заказ ВМС на новую ракету в период с 2003 по 2008 г. составил 1353 единицы.
4 бывших ПЛАРБ «Огайо» первой серии (бортовые номера 726-729) модернизированы по программе перепрофилирования (переклассификации) в ПЛАРК общего назначения — платформы специальных операций (SSGN/SPECOP»s Platforms), перевооружаются на крылатые ракеты (КРПЛ) в обычном боевом снаряжении для ударов по береговым (наземным) объектам. Эти 4 лодки в новом качестве войдут в боевой состав подводных сил общего назначения (ПСОН) в 2006-2008 фин. годах.
Для решения боевых задач в новой роли (ПЛАРК/платформы спецопераций) эти 4 будущих ПЛАРК попарно перевооружаются на КРПЛ TLAM (Tactical Land Attack Missiles) — первая пара лодок на КРПЛ «Томахок» блок III (дальность 1850км), последующие 2 лодки — на усовершенствованный «Тактикал Томахок» блок IV (TACTOM, дальность до 2800 км) в трех вариантах бортового ракетного снаряжения — из 126, 140 или 154 КРПЛ типа «Тактом» и с комплектами специального снаряжения для команд специального назначения (от 40 до 66 бойцов спецназа с вооружением с самоходными подводными аппаратами на каждой лодке для подводных работ и высадки бойцов на берег).
Компания Raytheon к январю 2014 года выполнила поставку 3000-й управляемой ракеты Tomahawk Block IV военно-морским силам США как часть обязательств по девятому контракту на выполнение работ по крупносерийному производству, заключённому в 2012 финансовом году. Военно-морские силы США продолжают закупать управляемые ракеты Tomahawk в рамках бюджета 2013 финансового года.
Гарантийный срок эксплуатации на вариант ракеты Block IV составляет 15 лет.
Компания Raytheon успешно испытала новую систему связи и наведения КР Tomahawk Block IV. Во время летного испытания 19 февраля 2014 года ракета, запущенная с корабля USS DDG-104 Sterett (класса Arleigh Byrke), полетела по заранее запрограммированному маршруту, получая новые данные от центра морских операций ВМС и представляла обновленную информацию о собственном местонахождении вплоть до попадания в цель. Испытание показало, что существует возможность перенаправления ракеты на вновь обнаруженную цель.
Разработка улучшенных систем для крылатой ракеты Tomahawk Block IV ведется с 2014 года. Новая многорежимная головка самонаведения оснащена пассивным радаром, способным обнаруживать электромагнитное излучение цели, а также электромагнитным излучателем для дискриминации второстепенных объектов, работающим в миллиметровом диапазоне волн.
Американская компания Raytheon в феврале 2016 года провела испытания новой системы наведения для крылатой ракеты большой дальности Tomahawk Block IV. Головку самонаведения установили в специальный носовой контейнер на опытовом самолете T-39. Состоявшиеся испытания были признаны успешными.
Летные испытания системы проводились на протяжении трех недель. В ходе проверок самолет имитировал полетные режимы Tomahawk, включая пролеты на предельно малой высоте, а также заход на подвижные наземные и морские цели. Другие подробности о состоявшихся испытаниях не уточняются.
ВМС США получают модернизированную систему управления для КР Tomahawk (Tactical Tomahawk Weapons Control System — TTWCS). Работы по модернизации аппаратного и программного обеспечения КР ведутся с 2004 года.
Модернизация позволит свести до минимума фактор человеческой ошибки, оборудование имеет повышенную киберзащиту и упрощенный пользовательский интерфейс.
КР Tomahawk Weapons System является главным оружием ВМС США и Великобритании по уничтожению целей на большой и средней дальности, тактических целей, запускается с надводных кораблей и подводных лодок.

США впервые с начала многолетнего конфликта в Сирии нанесли массированный ракетный удар по авиабазе ВВС республики. По официальной информации Пентагона, удар нанесли по авиабазе Шайрат ВВС Сирии в 4.40 по местному времени (3.40 мск) 7 апреля 2017 года из акватории Средиземного моря с эсминцев Ross и Porter. Было выпущено 59 крылатых ракет Tomahawk. Этот удар США наносили самостоятельно, без участия союзников.
Авиабаза «Шайрат» после удара американских «Томагавков» понесла значительный ущерб, располагавшаяся на ней авиатехника вышла из строя, сообщил РИА Новости сотрудник базы.
«Все расположенные на ней самолеты вышли из строя, можно говорить, что она полностью уничтожена», — сообщил он.
В тоже время отмечается, что сирийские военные успели эвакуировать большинство самолетов до удара США по авиабазе в сирийской провинции Хомс.

Российские средства контроля зафиксировали попадание только 23 из 59 крылатых ракет Tomahawk, запущенных Вооруженными силами США по авиабазе в Сирии, заявил на брифинге в Москве официальный представитель Минобороны РФ генерал-майор Игорь Конашенков.
«По данным российских средств объективного контроля, до сирийской авиабазы долетело всего 23 ракеты. Место падения оставшихся 36 крылатых ракет неизвестно», — сказал он.
«Таким образом, боевая эффективность американского массированного ракетного удара по сирийской авиабазе — крайне низкая», — добавил он.
Конашенков также сообщил, что сирийская ПВО будет укреплена после атаки на авиабазу в провинции Хомс.
«Для прикрытия наиболее чувствительных объектов сирийской инфраструктуры в ближайшее время будет реализован комплекс мероприятий по укреплению и повышению эффективности системы противовоздушной обороны сирийских вооруженных сил», — сказал представитель ведомства.
По словам Конашенкова, ВВС Сирии потеряли шесть самолетов МиГ-23. Кроме того, были уничтожены радиолокационная станция и другое имущество.
Как выяснилось по обломкам ракет, по авиабазе били крылатыми ракетами Tomahawk Block IV выпуска 2015 года.
Согласно информации о госзакупках США компания Raytheon получила контракт ВМС США на поставку тактическх крылатых ракет Tomahawk Block IV в 2014 -2015 гг. на сумму 251 млн. долл.
В марте 2015 г. был получен еще один контракт на сумму 122 млн. долл. для закупки дополнительно 114 ракет Tomahawk Block IV All Up Round missiles. Кроме того, в 2015 г. был завершен контракт на поставку 214 ракет Tomahawk Block IV. Все для ВМС США.
Для повышения эффективности боевого поражения наземных объектов КРПЛ снаряжаются ударными боеголовками новых поколений — кластерными (контейнерными) в снаряжении до 300 самонаводящихся суббоезарядов или «проникающими» с тандемными кумулятивными боезарядами с предзарядом (precursor charge) для подавления обороны и эффективного поражения защищенных и заглубленных объектов, таких, как центры боевого управления, ШПУ МБР, базы ПЛАРБ СН, элементы и боевые средства ПРО и другие важнейшие военные, государственные и экономические объекты.
В США уже в 2017 году стартует программа по очередной модернизации ракет «Томагавк», которые получат возможность уничтожать движущиеся цели и «висеть» в воздухе в режиме дежурства в ожидании приказа на удар. Прототип новой боеголовки в фирме Raytheon уже испытали.
В корпорации уже совместно с ВМС США разрабатывают для «Томагавков» новую проникающую боеголовку, получившую название Joint Multiple Effects Warhead System (JMEWS), или Объединенная система многоцелевой боеголовки.
Бюджетная заявка ВМС США в 2017 году включает $439 млн на разработку и интеграцию соответствующего программного обеспечения.
Предполагается, что создание модернизированной версии начнется уже в 2017 финансовом году. К 2022 году планируется достичь так называемой начальной операционной способности.
Что касается срока службы «Томагавков», состоящих на вооружении ВМС США в настоящее время, то он составит не менее 30 лет — вплоть до 2040-х годов, с первой проверкой оборудования на 15-м году эксплуатации. Поскольку 3600 «Томагавков» последней модификации поступили на вооружение в 2004 году, первая проверка будет в 2019 финансовом году. Именно в этом году предполагается и их модернизация.
Флот США в 2017 году готовил контракт на разработку противокорабельной версии крылатой ракеты Tomahawk. Проект подразумевает установку на борт ракет типа Tomahawk TLAM Block IV (предназначенных для нанесения ударов по наземным целям) дополнительной аппаратуры, позволяющей использовать их как противокорабельные. Проект получил шифр Maritime Strike Tomahawk.
Многорежимная аппаратура самонаведения, устанавливаемая на новые ракеты, включает комплект активных и пассивных радиолокационных средств, позволяющих селектировать морские цели. Стоимость комплекта предположительно составит около 250 тысяч долларов.
Особо отмечено, что в пакете модернизации предусмотрены «не подлежащие разглашению» технические решения, позволяющие использовать крылатую ракету в условиях постановки помех спутниковой системе GPS. Также изменения внесены в конструкцию боевой части.

ВМС США в сентябре 2017 года заключили контракт с компанией Raytheon на разработку и интеграцию новой многорежимной головки самонаведения в крылатые ракеты «Томагавк» модификации Block IV. После модернизации «Томагавки» смогут поражать движущиеся надводные цели.
Raytheon должна выполнить контракт стоимостью 119 млн долларов к 2022 году.
Разработка новой головки самонаведения включена в программу, направленную на обеспечения быстрого развертывания сил военно-морского флота. «Новая головка самонаведения расширит возможности «Томагавков». Ранее Raytheon заключила контракт на модернизацию радиоэлектронной начинки и программного обеспечения «Томагавков» к 2019 году.

ВМС США в ноябре 2018 года официально утвердили обозначение Block V («пять») для новых модификаций крылатой ракеты морского базирования Tomahawk, которые будут получены в результате начинаемой программы модернизации наличных крылатых ракет семейства версии Tomahawk Block IV. В ракеты варианта Block V предполагается переоборудовать все ранее изготовленные ракеты Block IV ВС США в рамках рассчитанной к реализации по 2034 финансоый год программы продления срока их службы на 15 лет, начинаемой в 2019 финансовом году.
Модернизация ракет Tomahawk Block IV в вариант Block V будет осуществляться их производителем корпорацией Raytheon в двух модфикациях. Индекс Block Va (обозначение RGM-109E/UGM-109E) получат крылатые ракеты, переоборудуемые в вариант Maritime Strike Tomahawk (MST), оснащаемые новой многоканальной системой наведения для возможности поражения надводных целей.
Индекс Block Vb (обозначение RGM-109M/UGM-109M) получат ракеты, сохраняющие основное назначение для поражения наземных целей и оснащаемые новой проникающей боевой частью Joint Multiple Effects Warhead System (JMEWS), обладающей также повышенными фугасными возможностями. JMEWS сочетает кумулятивный предзаряд с проникающей боеголовкой. За счет программируемого моногоцелевого взрывателя может также обеспечиваться воздушный или наземный (непроникающий) подрыв боевой части. Отработка и испытания боевой части JMEWS велись по контракту, полученному Raytheon еще в 2009 году, в декабре 2017 года ВМС США выдали контракт на доработку JMEWS. Достижение IOC ракет Block Vb с боевой частью JMEWS ожидается в 2022 фин году.
Также в ходе модернизации до уровня Block V будет производиться ремонт и частичная замена элементов планера ракет, антенн, электропроводки и установка нового модуля аппаратуры передачи данных Integrated Single Box Solution. Также будет установлен защищенный от помех приемник GPS GR5.
Сейчас Raytheon имеет выданный в апреле 2018 года контракт на поставку ВМС США к августу 2020 года последних 100 ракет Tomahawk Block IV нового производства так называемой 15-й серии (Lot 15) и более их закупка в ближайшее время не планируется.

НОСИТЕЛИ
• 23 АПЛ типа «Лос-Анджелес», 12 КР;
• 4 АПЛ типа «Огайо», по 154 КР;
• 3 АПЛ типа «Сивулф», до 50 зарядов к торпедным аппаратам, в том числе крылатые ракеты;
• 3 АПЛ типа «Вирджиния», до 12 КР;
• Британская ударная АПЛ «Астьют» (2007, первая из четырех этого класса), водоизмещение 7200/7800 тонн, срок службы ~ 30 лет, 6 торпедных установок, 48 торпед и ракет;
• 54 эсминца класса «Арли Бёрк» (англ. «Arleigh Burke» в строю и ещё 8 строятся на верфях Брансуика и Паскагулы, вооружение 90/96 (в зависимости от серии корабля) ПУ «Иджис» ; В универсальном варианте вооружения корабль несет 8 «Томагавков», в ударном — 56.
• 22 ракетных крейсера класса «Ticonderoga», 122 ПУ «Иджис», в стандартном варианте — 26 КР;
• С 2013 года спуск 2 новых эсминцев серии DDG-1000 с 80 ПУ каждый

Источники: ruskline.ru, gochs.info, 3mv.ru, bmpd.livejournal.com, Военный паритет, flot.com, Газета.ru, N+1 и др.

КРЫЛАТАЯ РАКЕТА RGM/UGM-109E TAC TOM BLOCK 4. НОВОСТИ 2013 — 2018
НА БОЛЬШУЮ ВОЙНУ АМЕРИКАНЦАМ «ТОМАГАВКОВ» НЕ ХВАТАЕТ
ВОЕННО-МОРСКИЕ СИЛЫ США

bastion-karpenko.ru

Что представляет собой ракета «Томагавк»

После Второй мировой войны на западных флотах сложилось достаточно сложное положение. С одной стороны, с количеством кораблей проблем не было. С другой — были сложности с их качественным составом. В то время у нашей страны уже появились корабли с мощным ракетным вооружением, тогда как у западных держав такого и близко не было. Основу их флотов составляли корабли, вооруженные старыми артиллерийскими системами и торпедами.

Поэтому в конце 60-х годов в США начались срочные работы по созданию управляемых крылатых ракет, которые были способны резко повысить боеспособность флотов. Так рождалась крылатая ракета «Томагавк». Конечно, работы по этому направлению велись и до того периода, так что первые образцы появились достаточно быстро, будучи основаны на сравнительно старых разработках. Самым первым вариантом стала ракета калибра 55 дюймов, предназначенная для использования с пусковыми установками типа «Поларис», которые к тому времени уже предполагалось снять с вооружения.

Предполагалось, что она сможет лететь на 3000 морских миль (5500 км). Использование же устаревших пусковых установок позволяло обойтись «малой кровью» при переоборудовании старых кораблей. Вторым вариантом стала более миниатюрная ракета калибром 21 дюйм, предназначенная для запуска из торпедных аппаратов подводных лодок. Предполагалось, что в этом случае дальность полета составит порядка 1500 миль. Проще говоря, крылатая ракета (США) «Томагавк» стала бы тем козырем, который бы позволил шантажировать флот СССР.

В 1972 году был выбран окончательный вариант пусковой установки под новые крылатые ракеты. Тогда же было окончательно утверждено положение об исключительно морском их базировании. Первым претендентом была продукция широко известной компании GeneralDynamics. Это была модель UBGM-109A. Второй образец выпустила мало кому известная (и плохо лоббируемая) фирма LTV: ракета UBGM-110A. В 1976 году их начали тестировать, запуская ходовые макеты с борта подлодки. Победителем заочно была признана модель 109А. В начале марта 1976 года Государственной комиссией принимается решение, что именно американская крылатая ракета «Томагавк» должна будет стать основным калибром всех надводных кораблей США.

Через четыре года производится первый пуск опытного образца с борта американского эсминца. В июне этого же года прошли успешные летные испытания лодочного варианта ракеты. В 1983 крылатая ракета «Томагавк» полностью протестирована, и началось ее серийное производство.

Крылатые ракеты «Томагавк».

Длина корпуса без стартового ускорителя «Томагавк» – 5,56 м. Длина со стартовым усилителем – 6,25 м. Размах крыльев – 2,67 м. Масса неядерной боеголовки – 450 кг. Мощность ядерного варианта – 150 кТ. Скорость полета крылатой ракеты «Томагавк» — 0,7 М. Дальность крылатой ракеты «Томагавк» составляет вплоть до 1,6 тыс. км.

Боевое применение

Массово крылатые ракеты «Томагавк» были широко использованы во время проведения небезызвестной операции «Буря в пустыне», которая была инициирована в 1991 году и направлялась против властей Ирака. С подлодок и кораблей надводной флотилии американцы запустили 288 «Томагавков». Считается, что не менее 85 % из них достигли установленных целей. В ходе многочисленных военных конфликтов, в которых участвовали США с 1991 года по настоящее время, они затратили не менее 2000 крылатых ракет различных модификаций. При этом использовались исключительно неядерные боеприпасы.

tvzvezda.ru
