Российский комплекс крылатых ракет «Калибр»

Это был весьма неприятный сюрприз не только для террористов в Сирии, но и для генералов НАТО. В ходе атаки в ночь на 7 октября 2015 года ракетный корабль «Дагестан» и три малых ракетных катера проекта 21631 Каспийской флотилии произвели 26 пусков крылатыми ракетами 3М14 «Калибр-НК» и уничтожили в Сирии семь плановых целей, лагерей боевиков «Исламского государства»1, запрещенного в России. Расстояние пуска составило около 1500 километров, ракеты продемонстрировали высокую точность и маневренность в режиме огибания рельефа местности.

Ракетам пришлось следовать над территориями Ирана и Ирака. И это был не последний пуск комплекса «Калибр-НК», обрушивший сотни килограмма тротила на головы террористов. Те же корабли 20 ноября 2015 года нанесли удар 18 ракетами 3М14 «Калибр-НК». А 8 декабря 2015 года подводная лодка «Ростов-на-Дону» проекта 636, находясь в водах Средиземного моря, нанесла удар четырьмя ракетами 3М14 «Калибр-ПЛ» из подводного положения.

Военные НАТО и западные разработчики оказались в состоянии полной прострации. Крылатые ракеты российского производства продемонстрировали гораздо более высокие характеристики, чем те, что заявлялись для ракет семейства «Калибр-НК» ранее, особенно в дальности пуска. Американцы, которые до сих пор считали себя лидерами в производстве высокоточного оружия, были ошарашены. И это еще мягко сказано.

Эпоха высокоточного оружия

Вообще, очень долгое время американцы превосходили всех в мире в области высокоточных тяжелых крылатых дозвуковых ракет и считали себя чуть ли не родоначальниками, а свое лидерство — недостижимым ни для кого. Хотя, строго говоря, этот вид вооружение был создан немецкими инженерами-конструкторами Робертом Луссером из фирмы Fieseler и Фритцем Госслау из фирмы Argus Motoren. Именно стабилизированный в полете немецкий ракета-снаряд «Фау-1» (хотя более точное его название «Физлер-1») стал прототипом управляемой крылатой ракеты.

Но вернемся в наши дни. Самая знаменитая из американских крылатых ракет — это многоцелевая крылатая ракета (ПКР) BGM-109 Tomahawk («Томагавк»). Кстати с «Калибром» они почти одногодки. Основные работы по проектированию обеих ракет продолжались с середины 70-х по середину 80-х годов. Однако, несмотря на ряд схожих характеристик некоторых модификаций «Калибра» и «Томагавка», последняя изначально задумывалась для вооружения ими подводных лодок.

Американская ракета разрабатывалась в двух вариантах. Тяжелая с дальностью пуска до 5 тысяч километров. Ее предполагалась разместить в пусковых контейнерах UGM-27 «Поларис» диаметром 1397 мм на борту пяти ПЛАРБ типов «Джордж Вашингтон» и пяти типа «Этен Аллен» в пусковых установках БРПЛ. Однако комплексы «Полярис» снимались с вооружения, и предпочтение отдали более легкому варианту ракеты под 533-мм торпедные аппараты подводных лодок с дальностью полета до 2500 км.

Программа получила название SLCM (Submarine-Launched Cruise Missile) — крылатой ракеты подводного базирования. Позже, после нескольких неудачных пусков через торпедные аппараты, проект переименовали на Sea-Launched Cruise Missile — крылатая ракета морского базирования. Таким образом, изначально BGM-109 была ракетой только для флота.

Отсюда и все «родовые травмы» проекта. BGM-109 Tomahawk ракета крупная, тяжелая, в результате маломаневренная, но главное невероятно дорогая — ориентировочно ракета стоит около полутора миллионов долларов.

К примеру, во время второй иракской кампании силы коалиции сделали ставку именно на ракеты BGM-109. Однако почти все из более чем трех тысяч выделенных на это ракет были израсходованные в течении буквально одной недели. Когда военные осознали цифру стоимости такой войны, они схватились за голову. Тем не менее, пытаться что-то менять в планах было уже поздно, и компания Raytheon / McDonnell Douglas получила дополнительный заказ еще на полторы тысячи ракет.

«Калибр» имеет значение

Ракетный комплекс «Калибр» рождался иначе. Семейство ракет, в которое входит линейка противокорабельных ракет подводного, морского и наземного базирования 3М-54К с проникающей боевой частью фугасного действия, помещенные в транспортно-пусковой контейнер, линейка ракет против наземных целей 3М14К в транспортно-пусковом контейнере и ракета-торпеда 91Р1 в разных модификациях, изначально задумывался как компактное, недорогое, универсальное оружие для самых разнообразных транспортных носителей.

«Калибр» — современное и надежное оружие. Последняя модификация Tomahawk Block IV была поставлена на вооружение в далеком 2004 году, и больше никаких усилий по модернизации и разработкам американцами не предпринималось. Ракетный комплекс «Калибр» поступил на вооружение в 2012 году, и имеет гораздо более высокие характеристики, нежели его американский конкурент.

Новые крылатые ракеты уже поступили на вооружение Индии, Китая и Алжира. И только характеристики экспортных вариантов, у которых дальность пуска ограничена условиями договора о нераспространении потенциальных носителей ядерного оружия, известны точно. Их дальность, согласно договору, не превышает 300 километров. Образцы же, стоящие на вооружении российской армии, по разным данным, имеют дальность пуска до 2600 км.

При этом надо учитывать, что для дозвуковых ракет большая дальность и не нужна из-за слишком долгого нахождения в полете. Военные закладывают норматив в три часа, так как за большее время оперативная обстановка в районе цели может измениться кардинально, и необходимость нанесения удара отпадет. А ракета не дрессированная собачка, и вернуть ее на базу по свистку не получится.

А два-три часа на скорости 0,8 маха — это и есть те самые от 1500 до 2600 километров, достижимость которых ракеты «Калибр» так успешно продемонстрировали в Сирии.

Кстати, несмотря на заявленный дозвуковой интервал скорости ракет «Калибр», это не совсем так. Например, противокорабельная 3М-54Э на «дозвуке» лишь подходит к цели в высокоманевренном низкополетном режиме. Непосредственно поражение цели происходит на скорости около 3 Маха, что позволяет не только преодолеть ПВО цели, но и является дополнительным фактором поражения.

А ракеты-торпеды 91РЭ1 и 91РТЭ2 и вовсе преодолевают воздушное пространство к месту перехода в торпедный режим со скоростью выше двух скоростей звука.

Успешные пуски ракет «Калибр» означают, что Россия не просто получила эффективное средство неядерного сдерживания, весьма полезное для применено на ТВД Ближнего Востока и Средней Азии.

Уже сейчас «Калибр» устанавливают на все новейшие фрегаты и корветы ВМФ России, на атомные подводные лодки проекта 955 «Борей» (в качестве неосновного вооружения) и дизельные лодки проекта 885 «Ясень». И это только начало. При завершении капитального ремонта и модернизации тяжелого атомного крейсера «Адмирал Нахимов» (близнеца «Петра Великого») и атомной подводной лодки «Иркутск» российские КРБД смогут достичь любой точки земного шара.

А стоят, в силу своей более современной, чем у американского аналога, конструкции и оптимизации параметров, ракеты серии «Калибр» в зависимости от модификации более чем в два раза дешевле Tomahawk Block IV. А это тоже имеет значение.

Скачать оригинал: «Комплекс крылатых ракет «Калибр»

1 Организация запрещена на территории РФ.

riafan.ru

Крылатая ракета 3М14 комплекса Калибр — наш Томагавк или второе пришествие Граната

.
Широко освещаемые в СМИ испытательные пуски новейших российских крылатых ракет большой дальности (КРБД) комплекса «Калибр-НК», производимые из акватории Каспийского моря с борта ракетных кораблей пр. 11661К и 21631, вызывают к этим ракетам повышенный интерес. Причина понятна: Россия получила то, чего у неё не было никогда — действенный инструмент неядерного сдерживания, который уже завтра может быть применён на Ближнем Востоке и в Средиземноморье, а через несколько лет (в 2018-2019 г.г. — после вступления в строй «Иркутска» и «Адмирала Нахимова») — в любом регионе Земного шара.


Пуск ракеты комплекса «Калибр-НК» с МРК «Град Свияжск» пр. 21631, 09.2013 («Национальная оборона» №3/2014)

Учитывая сказанное, легко понять, насколько засекречены разработки екатеринбургского ОКБ «Новатор» (теперь — суперзвезды отечественного ОПК). Имеющиеся данные относятся исключительно к экспортному варианту ракеты 3М-14Э (в отличие от индексов УРАВ ВМФ пишется с дефисом), который нельзя считать даже близким подобием КРБД «Калибра». Тем не менее, попробуем получить о нашем новом оружии хоть какое-то внятное представление.

Первым делом, не особенно углубляясь в историю, обозначим причинно-следственные связи, которые, выражаясь библейским языком, можно охарактеризовать так: «Томагавк» родил «Гранат», «Гранат» родил «Калибр». Начнём с американского «прототипа».


Mark 14 – бабушка «Томагавка»

Заглянуть в историю всё-таки придётся, т. к. без этого будет сложно понять происхождение ТТХ (прежде всего — габаритных размеров) не только легендарной BGM-109, из которой в прямом смысле слова выросли «Гранат» и «Калибр», но и ракеты 3М-14Э семейства Club.

Возвращаясь в начале 1970-х к разработке КРБД (после 20-летнего перерыва со времён «Регулусов»), американцы руководствовались двумя мотивами: сократить (ликвидировать) отставание от СССР в области ударного управляемого ракетного оружия корабельного базирования и найти применение ПЛАРБ, подлежащих исключению из состава флота в соответствии с договором ОСВ-1. Отказавшись от КРБД в габаритах «Полариса» и «Посейдона» (чтобы не терять доверия партнёров по договору), а затем и от размещения в каждой шахте ПЛАРБ нескольких КР, остановились на торпедном типоразмере [1].

Современный «торпедный стандарт», действующий в странах НАТО, берёт своё начало в 1931 г., когда на вооружение ВМС США была принята 533-мм лодочная противокорабельная торпеда Mark 14, сменившая Mark 10 (1915 г., длина 4,95 м) и ставшая основным оружием американского подводного флота в годы Второй мировой войны. Именно её габариты в точности повторяет «Томагавк» (точнее, его защитная стартовая капсула) — диаметр 21 дюйм (533 мм), длина 20 футов 6 дюймов (246 дюйм. = 6,25 м). На сегодняшний день ни один вид западного подводного оружия не превышает и вряд ли скоро превысит эти размеры (несмотря на наличие в составе американского флота трёх АПЛ типа «Сивулф» с 26-дюймовыми = 660-мм ТА).

Выбор торпедного типоразмера определил основные ТТХ (ЛТХ) «Томагавка». В принятых габаритах невозможно создать скоростную высотную ракету. Прорыв ПВО можно обеспечить только за счёт скрытности: снижением ЭПР и полётом на предельно малой высоте. Дозвуковая скорость соответствует многочасовому полёту к цели, что приводит к недопустимому накапливанию погрешности гироприборов, а применение астрокоррекции несовместимо с маловысотным профилем полёта в условиях густой облачности [1]. В целом, КРБД состоялась благодаря двум выдающимся достижениям американских (а затем и советских) конструкторов: системе коррекции по рельефу местности и компактному высокоэкономичному двухконтурному турбореактивному двигателю (ТРДД).

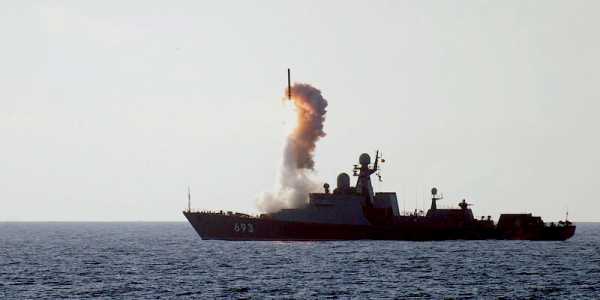

Пуск ракеты «Калибра-НК» с РК «Дагестан» пр. 11661К, 17.09.2012 (фото с news.mail.ru) — очень ценный снимок, т. к. при увеличении на нём достаточно отчётливо просматриваются очертания и пропорции КРБД 3М14

«Гранат» – «Томагавк» с длинной ручкой

Так вышло, что конструкторы ОКБ «Новатор» получили перед своими коллегами из «Дженерал Дайнемикс» почти двухметровую фору. Дело в том, что торпедные аппараты советских подводных лодок при том же 533-мм калибре были значительно длиннее американских. Точных данных по внутренней длине трубы «типового» ТА автору найти не удалось, однако посетителям корабля-музея С-189 (средней ПЛ первого послевоенного 613-го проекта) говорят, что длина торпедного аппарата на этой лодке — 8 м (ссылка 1). Известно также, что габаритная длина ДТА-53, установленного на эсминцах пр. 956 — 8,44 м (ссылка 2), в целом же об интересующем нас размере можно судить по косвенным данным — габаритам 533-мм подводного оружия.

«Стандартная» отечественная противокорабельная кислородная торпеда 53-65К имеет длину 7,945 м (ссылка 3), скоростная подводная ракета (СПР) «Шквал» — 8,2 м (ссылка 4), универсальная (по целям и носителям) телеуправляемая электрическая торпеда ТЭ-2 с отделяемой (лодочной) буксируемой катушкой телеуправления — 8,3 м (ссылка 5). Приведённые данные позволяют считать, что длина ракеты комплекса «Гранат» 8,09 м, встречающаяся в большинстве источников, соответствует действительности и является стартовой (с твердотопливным ускорителем и, возможно, с защитной капсулой).

Более длинные (на 1/3) торпедные аппараты, принятые в ВМФ СССР, давали (и дают) конструкторам возможность разрабатывать более могущественные боеприпасы по сравнению с флотами стран НАТО, что проявилось, в частности, в увеличении стартовой массы ракеты 3М10 (по мнению автора — на 12%, по другим данным — на 15% [1]). Дополнительные килограммы не были растрачены впустую, а, согласно имеющимся данным, пошли на увеличение запаса топлива и, как следствие, дальности полёта (3000 км по сравнению с 2500 км у «Томагавка» TLAM-N Block I).


Взятые из трёх разных источников  проекции КР 3М10 комплекса «Гранат», которых объединяет одно — их пропорции не соответствуют оригиналу. При пересчёте по хорошо известному диаметру (0,514 м) стартовая длина получается равной 7,4 (рис.1 и 2) или 7,9 (3) вместо 8,1 м, а размах крыла — 3,0 (2) или 3,9 (3) вместо 3,3 м. Кроме того, на всех изображениях стартовые ускорители имеют разную длину — 1,2 (1), 1,0 (2) и даже 1,4 м (3). .Источники:. 1 — forum.keypublishing.com с подачи militaryrussia.ru,. 2 — «Техника и вооружение» №10/2006, 3 — «Техника — молодёжи» №12/2003.

С историей создания и устройством «Граната» можно ознакомиться в работах В. Асанина [1], А. Широкорада [2] и у militaryrussiaна сайте militaryrussia.ru (ссылка 6), здесь же стоит сказать лишь о том, что, рождённая в противовес ядерному «Томагавку», и, являясь его полным аналогом, ракета 3М10 так и не смогла сыграть предназначенную ей роль в гонке вооружений. В самом начале масштабного развёртывания «Граната» на атомных подводных лодках ВМФ СССР, в начале 1989 г., в соответствии с советско-американскими договорённостями с многоцелевых АПЛ было снято и складировано на береговых арсеналах всё оружие оснащённое, ядерными боевыми частями [4] (в отличие от некоторого количества лодок пр. 667АТ и 671РТМ, новейшие АПЛ 3-го поколения пр. 945А и 971 «Гранатов», по сути, так и не увидели). Впрочем, это ещё не конец истории.

Club 3М-14Э – «Гранат» на коротком поводке

После распада СССР ОКБ «Новатор», как и многим другим предприятиям ОПК, в поисках средств к существованию пришлось выходить на международный рынок. В 1993 г. в Абу-Даби и на МАКСе была представлена трёхступенчатая ПКР 3М51 «Альфа» (ссылка 7) — экспортный вариант перспективной ракеты (тогда такое было возможно) разрабатывавшегося на базе «Граната» комплекса «Бирюза». «Альфа» (трансформировавшаяся затем в 3М-54Э) положила начало широко известному теперь семейству Club, в состав которого некоторое время спустя вошла и КР 3М-14Э — прямой потомок 3М10.

От своего знаменитого предка 3М-14Э отличается двумя особенностями. Во-первых, она стала значительно короче, став по размерам меньше «Томагавка». «Обрезание» было сделано ради повышения конкурентоспособности – с расчётом на заказчиков с короткими («натовскими») торпедными аппаратами. Во-вторых, её дальность полёта уменьшилась на порядок, сделав из стратегической КРБД в лучшем случае оперативно-тактическую ракету [5] – международное право (Режим контроля за ракетными технологиями — РКРТ, созданный в 1987 г.) запрещает торговать оружием с дальностью действия более 300 км [6]. В силу указанных различий 3М-14Э ни в коем случае нельзя отождествлять с ракетами, которыми стреляют «Дагестан» и «Град Свияжск».

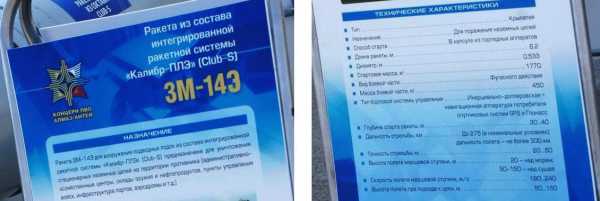

Фото натурного образца КР 3М-14Э и штендера с её характеристиками («фотомонтаж» автора блога), сделанные А. Карпенко на МАКС-2011 (другие фото — ссылка 10). Примечание: с 2002 г. ОПК «Новатор» входит в состав концерна «Алмаз-Антей».

Что касается реальных поставок КР 3М-14Э за рубеж, то есть достоверные данные о заключённом в 2006 г. контракте стоимостью $182 млн. на 28 ракет для ВМС Индии (ДЭПЛ пр. 877ЭКМ), 24 из которых были поставлены в 2008 г. [7]. Обращает на себя внимание высокая стоимость одной ракеты — $6,5 млн. (если в цену контр

panzerbar.livejournal.com

Промах РФ: «Калибр» оказался непригодным против западной ПРО — 29 Ноября 2016

Крылатая ракета представляет управляемую бомбу с крыльями и двигателем, позволяющим пролететь 1,5-2 тыс. километров до цели. Но в конечном итоге на голову противника рухнет заряд, в целом идентичный БЧ обычной, не самой крупной, авиабомбы массой 300-400 кг.

И если в локальных конфликтах на вражеские позиции “высыпают” многие тысячи тонн средств воздушного нападения, то было бы наивно полагать, что применение пары десятков “летающих бомб” может хоть как-то повлиять на ход боевых действий даже в самом несущественном конфликте. Что, собственно, подтверждается текущей хроникой событий: несмотря на ракетные удары ВМФ России и десятки уничтоженных штабов террористов, войне в Сирии не видно конца.



Факт: В ходе операции “Буря в пустыне” военно-воздушные силы коалиции сбросили на позиции иракской армии 144 тысячи тонн бомб. 30% ударов пришлось на высокоточное управляемое оружие, в том числе почти триста крылатых ракет “Томагавк”. В результате ракетно-бомбовой феерии войска Саддама были вынуждены покинуть занятый ранее Кувейт. Однако, несмотря на все выдуманные и реальные потери, ни о каком тотальном разгроме иракских вооруженных сил речи идти не могло. Ирак сохранил значительную часть своего военного потенциала. Иначе с кем вновь доблестно сражались американцы двенадцать лет спустя? Тогда, кстати, пришлось выпустить по иракским целям уже 800 морских крылатых ракет. Это не считая ракетного обстрела в 1998 году (операция “Лиса пустыни”), когда по Ираку дополнительно запустили еще 218 “Томагавков”.

Из приведенной статистики видно, что боевая ценность единичных крылатых ракет, как и любых конвенционных средств, мягко говоря, невелика. Определенный эффект может возыметь лишь их массированное применение, и то лишь при непосредственном соучастии военно-воздушных сил и сухопутных войск.

КРМБ пригодны для поражения стационарных целей с заранее известными координатами, что делает невозможным их применение в условиях быстро сменяющейся обстановки на поле боя. Ситуацию осложняют часы ожидания, когда медлительная ракета (0,6-0,8М) доберется до цели… Наконец, неадекватно высокая стоимость КРМБ по сравнению с обычными авиационными боеприпасами: до $2 млн. долл. за серийный “Томагавк”. Стоимость российских “Калибров” засекречена, но с учетом их штучного производства она превышает стоимость аналогичного “Томагавка” в несколько раз.

Крылатые ракеты морского базирования — вспомогательный элемент для усиления огневой мощи ВВС. И они совсем не похожи на растиражированное в прессе “чудо-оружие”, способное в мгновение ока стереть с земли все базы и армии “вероятного противника”.

Факт: по состоянию на 2016 год ВМФ России располагает 17-ю носителями КРМБ семейства “Калибр”. Среди них:

Многоцелевая атомная подводная лодка К-560 “Северодвинск” (пр. 885 “Ясень”). В средней части атомохода расположено восемь пусковых шахт СМ-343 по четыре ракетные ячейки в каждой (суммарный боекомплект — 32 “Калибра”).

Фрегат пр. 22350 — “Адмирал Горшков”. Установленный на нём корабельный стрельбовый комплекс (УКСК) позволяет разместить на борту 16 “Калибров”.

Три фрегата пр. 11356: “Адмирал Григорович”, “Адмирал Эссен” и “Адмирал Макаров”. На кораблях установлен модуль УКСК на восемь ячеек для “Калибров”.

Сторожевой корабль “Дагестан” (пр. 11661К). Имеет аналогичный модуль УКСК на восемь ячеек.

Малые ракетные корабли пр. 21631 “Буян-М”, пять единиц. Имеют все тот же модуль УКСК на восемь ячеек.

Дизель-электрические подводные субмарины пр. 636.3 (модернизированные “Варшавянки”), шесть единиц проекта. Имеют в боекомплекте четыре КРМБ (запускаются через стандартные 533 мм торпедные аппараты).

Итого: 17 кораблей-носителей с размещенными на них 144 ракетами “Калибр”.

Второй крупный оператор крылатых ракет морского базирования — ВМС США. Они располагают значительно более внушительным арсеналом КРМБ и их носителей. “Томагавки” могут быть размещены на борту 85 надводных боевых кораблей и 57 подводных атомоходов.

Все американские крейсеры и эсминцы оснащены универсальными пусковыми ячейками — от 90 до 122 на каждый корабль (лишь у “Замволтов” их число было сокращено до 80). Как показывает практика, при проведении ударных и “карательных” операций до половины пусковых шахт корабля может быть отдано под размещение “Томагавков”. Тем не менее, при несении обычного боевого дежурства число крылатых ракет на борту невелико или они отсутствуют вообще. Большая часть УВП, как правило, пустует ввиду отсутствия адекватных задач и желания командования сократить количество инцидентов путем сокращения числа “опасных игрушек” на борту. Оставшиеся шахты заняты зенитными ракетами, космическими перехватчиками, а также противолодочными ракетоторпедами “Асрок”.

Основной способ размещения “Топоров” на американских подводных лодках — 12 вертикальных шахт в носовой части “Лос-Анджелесов” и “Вирджиний”. Часть устаревших “Лосей” способны запускать КРМБ горизонтальным способом через торпедные аппараты.

Подобным образом хранится и применяется боекомплект лодок “Сивулф” (8 ТА, до 50 морских боеприпасов, в т.ч. КРМБ “Томагавк”).

Наконец, подводные ракетоносцы типа “Огайо”. Четыре из 18 построенных ПЛАРБ в рамках договора СНВ были перестроены в носители крылатых ракет. По семь “Томагавков” в каждой из 22 шахт, где ранее размещались стратегические ракеты “Трайдент”. Оставшиеся две шахты переоборудованы в шлюзовые камеры для выхода боевых пловцов. Итого: каждая подлодка специальных операций может иметь на борту 154 “Топора”. Впрочем, на практике все иначе: пусковые стаканы установлены только в 14 шахтах, остальные восемь отданы под размещения водолазного оборудования. Рекордный залп принадлежит подлодке “Флорида”, запустившей за одну ночь 93 “Томагавка” (операция против Ливии, 2011 г.).

Ввиду высокой унификации ракет и возможности их размещения в любой конфигурации, в соответствии с текущей ситуацией и задачами флота, установить точное число КРМБ на кораблях ВМС США является невозможным. Из представленных фактов видно, что оно может достигать несколько тысяч единиц.

Краткое описание ракет

ЗМ-14 “Калибр” (противокорабельный вариант ЗМ-54 не рассматривался, т.к. конструктивно имеет мало общего с тактической крылатой ракетой БД).

Длина — от 7 до 8,2 метра.
Стартовая масса — по различным данным, от 1,77 до 2,3 тонны.
Дальность полета — от 1,5 тыс. в конвенционном до 2,5 тыс. км в ядерном оснащении (с относительно легкой спец БЧ).
Масса фугасной боевой части — 450-500 кг.

Управление в полете и способы наведения на цель: на маршевом участке ракета управляется инерциальной системой, а также использует данные спутниковой навигации GPS/ГЛОНАСС. Наведение производится на радиоконтрастную наземную цель с помощью радиолокационной головки самонаведения АРГС-14.

Первые испытательные пуски с отечественных кораблей — 2012 год. При этом экспортные модификации “Калибра” (Club) успешно поставлялись за рубеж уже с 2004 г.

BGM-109 TOMAHAWK

Оригинальный “Боевой топор” с ядерной БЧ был принят на вооружение в 1983 году. В 1986 году появился его конвенционный аналог BGM-109C с фугасной БЧ, с того момента начался рост популярности крылатых ракет.

Ниже представлены данные по модификации RGM/UGM-109E “Тактический Томагавк”, которая является основной модификацией КРМБ, стоящей на вооружении ВМС США. Основные изменения направлены на снижение стоимости боеприпасов (ракеты — не ценность, а расходный материал войны). Уменьшение массы, корпус из дешевого пластика, турбовентиляторный двигатель с минимальным ресурсом, три киля вместо четырех, из-за своей “хрупкости” ракета более непригодна для запуска через ТА. В плане точности и гибкости применения новая ракета, наоборот, превосходит все предыдущие версии. Двухсторонний спутниковый канал связи позволяет перенацеливать ракету прямо в полете. Появилась возможность стрельбы только по координатам GPS (без необходимости иметь фотоизображения и радиоконтрастные образы цели). Классические TERCOM (система навигации, измеряющая высоту рельефа по маршруту полета) и DSMAC (оптические и тепловые датчики, определяющие цель, сверяя данные с загруженной в память ракеты “картинкой”) дополнены ТВ-камерой для визуального контроля состояния цели.

Длина — 6,25 м.
Стартовая масса — 1,5 тонны.
Дальность полета — 1,6 тыс. км.
Масса боевой части — 340 кг.

Некоторые выводы из вышесказанного

1. Крылатые ракеты не являются прославленным “чудо-оружием”. Разрушительная мощь КРБД сопоставима с авиабомбой калибра 500 кг. Можно ли выиграть войну, сбросив на противника всего одну или несколько бомб? Ответ: конечно же, нет.

2. Возможность обстрела целей в глубине территории противника также не является прерогативой КРБД. На вооружении ВКС России имеются тактические крылатые ракеты воздушного базирования с дальностью полета в 5 тыс. км, что значительно превышает показатели любых “Калибров”.

3. Договор по ограничению РСМД, на который ссылаются фанаты “Калибра”, не стоит ломаного гроша. Прежде чем радоваться тому, как был обойден запрет на размещение на суше крылатых ракет с дальностью полета свыше 500 км, нужно подумать: а нужно ли такое оружие вообще? Данная ниша давно и прочно занята авиацией: самолеты “накроют” любую цель, гораздо быстрее и на большем расстоянии, чем способен “Калибр”.

4. Истории на тему того, как пять ракетных катеров прячутся в затонах Волги и “держат под прицелом” всю Европу, оставим на совести журналистов. Возня с МРК, у которого из серьезного вооружения только 8 крылатых ракет, означает одно: ОСК не способна построить боевой корабль океанской зоны, занимаясь профанацией и осваивая средства ГПВ-2020. Такие катера с “Калибрами” не значат ничего на фоне мощи воздушно-космических сил России.

5. Уничтожение объектов американской ПРО в Европе. Поверьте, для этого существуют гораздо более эффективные и действенные способы, чем горстка дозвуковых ракет, которым потребуются часы, чтобы доползти до Румынии.

6. С учетом той разницы в количестве крылатых ракет и их носителей запрет на размещение ядерного вооружения на кораблях (за исключением 14 стратегических подлодок) был безусловной победой российской дипломатии над американской стороной.

7. Надводные боевые корабли строятся как платформы для размещения зенитного вооружения. Это факт. Посмотрите на рождение “Иджисов”, “Тикондерог” и отечественных крейсеров класса “Орлан”. На количество зенитных ракет, радаров и ЗРК на их борту.

Облик ракетного крейсера определяют не ракетные шахты с «Томагавками». Главная конструктивная особенность «Тикондерог» — огромная надстройка с размещенными на её стенах восьмиугольниками антенн радара SPY-1.

Пуски сотен “Томагавков” — дань унифицированной установке вертикального пуска. Позволяющей принять на борт КРМБ вместо части зенитного боекомплекта. Но никак не первостепенная задача для крупного боевого корабля.

(По материалам сайта rusvesna.ru)
