Описание конструкции Ил-10
Самолет Ил-10 был двухместным цельнометаллическим низкопланом.
Крылья — так же как на Ил-2 состояли из трех частей (центроплана и двух отъемных консолей). Консоли крыла трапециевидной формы имели подъем в 4’50”, относительно нижней, ровной поверхности центроплана. Они имели так же большую, чем центроплан стреловидность (соответственно 15 и 5). Профиль крыла около фюзеляжа был NАСА 0018, в месте сопряжения крыла и центроплана NACA 230, а на концах крыльев NACA 4410. Конструкция крыла — двухлонжеронная с работающим кессоном. Крылья пристыковывались к центроплану с помощью мощных винтов. Обшивка крыльев представляла собой алюминиевые листы толщиной от 0,8 до 2.0 мм. На всем размахе центроплана, как и примерно на 40 % размаха крыльев были размешены закрылки типа Шренк. Они могли отклоняться на угол до 45 при помощи пневмосистемы. В левом крыле находилась посадочная фара. Строевые огни установлены аналогично Ил-2. На правом крыле — трубка Пито. В обоих крыльях размещалось стрелковое вооружение, а в центроплане — бомбоотсеки и ниши шасси.
Фюзеляж — состоял из двух частей; передней, бронированной и задней цельнометаллической конструкции. Бронекорпус передней части самолета имел очень чистые аэродинамические формы и состоял из броневых плит толщиной 4–8 мм скрепленных при помощи винтов и заклепок. Единственным исключением была верхняя часть броне корпуса, которая изготавливалась из толстого алюминиевого листа, а не из металлической брони. Как и на Ил-2 броня защищала двигатель и все его системы, а так же кабину экипажа.
Фонарь кабины состоял из четырех частей: передняя (бронированный передний козырек) была соединена с остеклением башенки стрелка при помощи двух, откидывающихся вправо, фонарей (пилота и стрелка). В аварийных ситуациях оба фонаря можно было сбросить. Только фонарь пилота был наполовину защищен броней, остальная ее передняя часть была застеклена оргстеклом. Стрелок располагал двумя сиденьями, одним алюминиевым, которое использовалось им во время полета и вторым — представляющим собой брезентовый ремень прикрепленный к бортам — для боя. Переплет фонаря стрелка изготавливался из стальных полос и защищал его при капотировании. При возникновении такой ситуации пилот имел для эвакуации с левой стороны форточку в фонаре, что позволяло ему покинуть кабину, даже если самолет лежал вверх колесами. Задняя часть фюзеляжа типа полумонокок, шпангоуты и стрингеры имели Z-образное сечение. Обшивка — из алюминиевых листов толщиной 0.8 мм.
Оперение — горизонтальное — цельнометаллическое, двухлонжеронной конструкции. Рули так же имели металлическую конструкцию, но были обтянуты полотном. На рулях (как и на левом элероне) имелись триммеры с механическим (на горизонтальных) либо с электромеханическим приводом (на вертикальном), триммер на левом элероне имел электрический привод. Рули имели весовую и аэродинамическую компенсацию (как и элероны на крыльях).
Шасси — классическое с хвостовым колесом убираемым в полете. Одинарные основные стойки шасси имели масляно-воздушную амортизацию. Во время уборки стойки выполняли оборот на 8бгр. плоско входя в ниши. Привод уборки шасси — пневматический. Сигнализация выпуска шасси была механической («солдатики» на центроплане) и электрической (лампочки в кабине). Можно было выпустить шасси аварийным способом — вручную. Задняя стойка имела масляно-воздушную амортизацию, колесо было постоянно блокировано. Убиралось и выпускалось оно вместе с основными стоиками. Сигнализация только электрическая. Размеры покрышек — 800×260 мм (передние) и 400×150 мм (заднее).
Двигатель — АМ-42, V-образный. 12-ти цилиндровый, жидкостного охлаждения, мощностью 2000 кВт. приводил во вращение винт АВ-5Л-24 изменяемого шага, диаметром 3.6 м.
Системы — в топливную систему входили два бака общей емкостью 747 л, причем передний вмещал 310 л. Масляная система состояла из двух баков общей емкостью 94 л. располагавшихся по обе стороны от двигателя. Расходный бачок (предотвращающий вспенивание масла) был размешен нал двигателем. Радиатор находился в центроплане слева от водяного. Пневматическая система обеспечивала — перезарядку вооружения, торможение колес основных стоек шасси, уборку шасси и привод закрылков. Для управления пневмосистемой был предназначен пульт расположенный с левой стороны в кабине пилота. Пневмоаппаратура запитывалась от трех баллонов, из них один для запуска двигателя с давлением 50 атм. остальные по 150 атм каждый. «Моторный» баллон заправлялся во время полета от компрессора ЛК-50. работающего от двигателя. Радиооборудование состояло из: радиостанции РСИ-6, радиополукомпаса РПКО-10М и бортового переговорного устройства СПУ-2ММ. Кроме СПУ они, как и вся электросистема питались от генератора ГС-350 или ГС-500 либо от аккумулятора 12-А-10. Электрическая сеть — однопроводная.
На Ил-10 открыты люки доступа к двигателю
Вооружение — первоначально состояло из двух пушек ВЯ-23 с запасом 150 снарядов на ствол и двух пулеметов ШКАС но 750 патронов на каждый. На заднем месте стрелка был установлен пулемет УБТ калибра 12,7 мм. В более поздний период крыльевое вооружение было заменено на четыре 23 мм пушки НС-23 со 150 снарядами на ствол, а оборонительное на 20 мм пушку Б-20 с запасом патронов в 150 шт. Для контроля результатов стрельбы и бомбометания служил фотопулемет ПАУ-22 либо С-13 установленный в крыле или на вооружении стрелка (С-13). Аппарат АФА-1М, расположенный в задней части фюзеляжа служил для фотографирования результатов сброса бомб (включался автоматически через 12 сек. после сброса бомб) либо для разведки (включался пилотом, но стрелок должен был открыть створки люка). Пилот располагал прицелом ПБП-1б дополненным устройством ВМШ-10 позволявшим увеличить точность бомбометания из горизонтального полета на малой высоте. Сброс бомб и стрельба производилась так же как на Ил-2.
Ил-2 тип 3

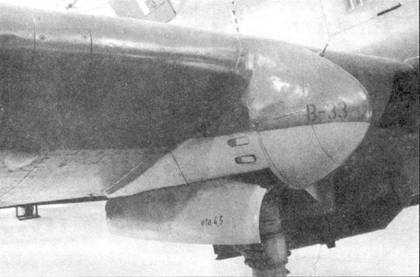

Ил-10/В-33

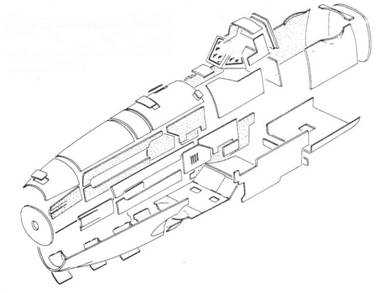

Детали конструкции Ил-10/ В-33. На рисунке представлена схема соединения листов бронекорпуса.
Ил-10М в экспозиции музея в Монино.
Двухместный Ил-2 первых серий.
Ил-2 из 90-го ГШАП 4-й ШАД, 1944 г.
Ил-2 из неизвестной части.
Ил-2 из неизвестной части.
Ил-2 из 715-го ШАП10-го ШАК, Венгрия, 1945 г.
Ил-2 из неизвестной части.
Ил-2 одного из ШАП, 1944 г.
Ил-2 одного из ГШАП, осень 1944 г.
Ил-2 тип 3 дважды Героя Советского Союза И. Ф. Павлова, 6-й гвардейский ШАП.
Ил-2 тип 3 из 683-го ШАП.
Ил-2 тип 3 югославских ВВС.
Построенный в Чехословакии Ил-10 обозначался как В-33. Этот самолет был потерян польскими ВВС в катастрофе 24 мая 1957 г.
Ил-10 ВВС Северной Кореи.
Поделитесь на страничке Следующая глава >military.wikireading.ru
| В альбоме рассказано об истории создания штурмовой авиации, приведены подробное техничеекое описание и чертежи штурмовика Ил-2, даны рекомендации по постройке точной модели-копии этого известного фронтового самолета. Рассчитан на спортсменов-авиамоделистов. СОДЕРЖАНИЕ Вместо предисловия 3 Технология изготовления модели с учетом некоторых особенностей конструкции Ил-2 13 Полет модели 16 Литература 16 Рабочие чертежи 17 ВМЕСТО ПРЕДИСЛОВИЯ Когда модель будет готова, необходимо проверить на земле работу всех механизмов, провести нивелировку и проверку центровки, затем заправить горючим и опробовать на всех режимах двигатель. Для радиоуправляемых моделей-копий, особенно копий с костыльным колесом, необходимо выполнить несколько рулежек для проверки устойчивости при взлете. Кордовые модели следует проверить на выполнение рулежек и подлетов. Только после такой подготовки модель выпускается в первый полет, который выполняется без уборки шасси и выпуска щитков. Эго делается с целью проверки ее устойчивости в свободном полете или на корде. От опытности моделиста-пилота зависит сохранение модели во время испытаний, на изготовление которой, как правило, уходит 2 — 2,5 года. Испытания проводятся до тех пор, пока не будут устранены причины, искажающие нормальный полет (крутое планирование, задирание носа, крены). В 1974 году мы были свидетелями блестящей победы киевских авиамоделистов Б. Красноруцкого и В. Крамаренко на первенстве мира в США по кордовым моделям-копиям. Кордовая модель-копия самолета Ан-14М с оригинальными десятикубовыми двигателями конструкции Б. Красноруцкого заняла первое место и была отмечена особым призом за оригинальную конструкцию двигателей (горизонтальное расположение цилиндров позволило установить двигатели без нарушения контура мотогондол). Модель вызвала большой интерес у спортсменов и зрителей. В настоящее время строительством моделей-копий самолетов времен Великой Отечественной войны увлекается все больше моделистов. Они с успехом строят модели самолетов Ильюшина, Яковлева, Лавочкина, Петлякова, Микояна и Гуревича, Поликарпова, Туполева, Сухого, Архангельского и других советских конструкторов. Но постройка модели — огромный труд, полное удовлетворение которым будет лишь при неукоснительном выполнении требований, предъявляемых к моделям-копиям «Правилами проведения соревнований по авиамодельному спорту в СССР»*. Участнику соревнований необходимо выполнить следующие пункты этих Правил: 1. Документация. Точный чертеж самолета-прототипа в трех проекциях в масштабе не менее 1 :72, по которому производилось выполнение рабочих чертежей модели-копии. Чертеж самолета должен быть взят из официального печатного издания с изображением кабины, шасси, указанием окраски и опознавательных знаков. Воспроизведение деталей, отсутствующих на чертеже, судьями не оценивается. * «Правил проведения соревнований по авиамодельному спорту в СССР» в дальнейшем тексте именуются просто — Правила. Три фотографии или репродукции изображения самолета-прототипа. Две масштабные линейки: одна для замеров на чертеже, другая для замеров на модели. Длина линеек должна быть не менее самого большого размера чертежа и модели соответственно. 2. Требования к модели. Отклонения в размерах модели не должны превышать 1%. Никакие части модели, кроме винта и кока, не могут быть заменены в период между стендовой оценкой и полетом. Для совершения полета модели спортсмен может использовать воздушный винт любой формы и диаметра, при этом размер и форма кока не должны меняться. Запрещается использование металлических винтов. Поощряется использование глушителя. Если глушитель не вписывается в контур модели и используется только для полета, — оценка за него не снижается. Если глушитель вписывается в контур модели, участник может получить дополнительные очки за изобретательность. Запрещается использование взрывчатых веществ. 3. Технические требования к моделям-копиям: кордоным радиоуправляемым максимальная площадь несущих поверхностей максимальный вес с топливом 150 дма 150 дма одномоторных 5 кг 5 кг многомоторных 7 кг 5 кг максимальная нагрузка максимальный объем двигателя 150 гс/дм3 100 гс/дм2 одномоторных 10 с.м3 10 см3 многомоторных 20 см3 10 см3 4. Корда должна быть длиной не более 21,5 м и не менее 12 м. 5. Вся совокупность системы управления (рукоятка, нити управления и детали управления самой модели) должна выдерживать натяжение, равное десятикратному весу модели, но не более 35 кг. 6. Использование радиоустройств для реализации команд на кордовых моделях не допускается. ИЗ ИСТОРИИ СОЗДАНИЯ САМОЛЕТА Ил-2 Штурмовые действия авиации по живой силе противника известны с первых годов ее военного применения. В нашей стране формирование подразделений штурмовой авиации — эскадрилий, групп и даже бригад — относится к 1926 году. Но специализированных самолетов-штурмовиков в то время еще не было, летали на модернизированных самолетах-разведчиках (Р-5Ш), истребителях (И-153) и др. В 30-е годы отечественные и зарубежные конструкторы пытались создать специализированный самолет-штурмовик, но все их попытки успеха не имели. В январе 1938 года ОКБ во главе с главным конструктором С. В. Ильюшиным, учтя опыт предшественников, взялось за разработку такого самолета. Позднее Сергей Владимирович Ильюшин рассказывал об этом так: «…Нам было ясно, что Военно-Воздушные Силы в основном будут использованы в совместных операциях с наземными армиями и Военно-Морским Флотом. Поэтому наша конструкторская мысль нацеливалась на то, чтобы авиационная техника могла наиболее эффективно помочь наземным войскам Красной Армии. Предо мною встала задача: сконструировать самолет, который бы наиболее полно и эффективно мог быть использован Красной Армией в ее операциях. Из этой ясной и простой установки вытекали условия, в которых должен работать такой самолет, и цели, которые он должен поражать. Такими целями должны быть живая сила и техника врага: танки, автомашины, артиллерия всех калибров, пулеметные гнезда, инженерные сооружения и так далее. Для этого необходимо, чтобы самолет имел разнообразное вооружение: пушки, пулеметы, бомбы (различных калибров), а также установки для ракетных снарядов. Чтобы разыскать на земле и эффективно поразить такие цели, как живая сила, танки, автомашины, отдельные орудия и пулеметные расчеты, да к тому же еще и замаскированные, необходимо, чтобы самолет летал очень низко над землей — на высоте от 10 до 500 метров. Но при низком полете над землей самолет будет подвергаться сильному обстрелу со стороны наземных войск врага, что вынудит его отказаться от атаки. Отсюда вытекало второе основное требование к самолету: сделать его бронированным. Совершенно очевидно, что забронировать самолет от всех видов оружия, могущего стрелять по самолету с земли, было нельзя, ибо даже танки, имеющие толстую броню, пробиваются соответствующими калибрами наземной артиллерии. Возникла серьезная задача: с одной стороны, выбрать такой толщины броню, которая по своему весу не лишила бы самолет хороших маневренных и летных свойств, и, с другой — нужно было, чтобы броня могла защищать самолет от массового огня малокалиберного оружия противника — винтовок, пулеметов и частично от малокалиберных пушек. Так в свое время возник самолет-штурмовик «Ильюшин-2». «…Самая совершенная, но выпускаемая в малых количествах военная техника не может сыграть значительной роли в современной войне. Поэтому при конструировании «ила» мною были приняты все меры к тому, чтобы самолет был прост и приспособлен для массового производства, а также прост и доступен для массовой эксплуатации в боевых условиях. Трудность заключалась не только в том, чтобы организовать массовый выпуск этих самолетов, но и в том, чтобы наладить новый вид производства сложно штампованной авиационной брони, составляющей основу броневого корпуса Ил-2. Несмотря на высказывавшиеся сомнения в возможности организовать и освоить бесперебойное производство таких бронекорпусов, директор завода тов. Засульский и его ближайшие помощники тов. Свет и тов. Скляров с честью справились с технической стороной дела и быстро организовали массовый выпуск броневых корпусов Ил-2. Освоение и внедрение в серию самолета Ил-2 было поручено одному из лучших предприятий Наркомата авиационной промышленности — заводу. «…В феврале 1940 года, — вспоминает далее С. В. Ильюшин, — Ил-2 был готов. Можно было запускать его в серийное производство. Но тут и случилась заминка. — Какая броня? — спрашивали военные. — Шесть — двенадцать миллиметров. — Слабая защита. Не годится. Но они ошибались. Под прямым углом пули и снаряды действительно пробивали такие листы. Но ведь корпус был круглый. К тому же скорость штурмовика 120 м/с. Все это существенно повышало эффективность брони. За полгода до войны, в декабре 1940 года, началось массовое производство Ил-2…» Много можно говорить об этом самолете и о боевых подвигах славных летчиков-штурмовиков — они достойны этого. Предоставим слово дважды Герою Советского Союза, маршалу авиации Александру Николаевичу Ефимову. В своей книге «Над полем боя», вспоминая ратные подвиги 198-го штурмового авиаполка, в составе которого он совершил 222 боевых вылета на самолете Ил-2, маршал пишет: «Одно из наиболее ярких впечатлений времен Великой Отечественной войны у нас, летчиков-штурмовиков, оставил самолет Ил-2. …Эффект применения Ил-2 был обычно потрясающим. Стреляя из пушек и пулеметов, ракетных установок, сбрасывая сотни килограммов бомб, Ил-2 сеяли панику в стане врага, уничтожали его живую силу и технику… Огневая мощь нашего Ил-2 была особенно необходима для борьбы с танками… К моменту начала боев на Курской дуге у нас в массовом количестве появились противотанковые авиационные бомбы кумулятивного действия, способные пробивать самую толстую танковую броню. ПТАБы мы сбрасывали на новейшие танки и самоходные установки врага, о неуязвимости которых особенно громко кричали гитлеровцы. Под ударами ПТАБов, сброшенных штурмовиками, горели хваленые «тигры», «пантеры» и «фердинанды» — тогдашние новинки гитлеровского вермахта. Горели под Курском и Орлом, в Белоруссии и Польше, под Будапештом и Берлином. Наши наземные войска, используя результаты ударов штурмовиков, переходили в наступление, срывали контрудары противника и успешно преследовали его. …Во время войны Ил-2 стал одним из самых популярных самолетов. Ни у наших союзников, ни у наших противников ничего похожего на самолет Ил-2 не было. У противника он вызывал ужас, у союзников — зависть и восхищение…».* Несколько слов о штурмовой авиации нашего противника — нацистской Германии. С начала войны против Советского Союза немцы использовали в качестве штурмовиков самолеты «Юнкерс-87» и «Фокке-Вульф-190». В 1943 году на нашем фронте появился немецкий бронированный двухмоторный одноместный самолет «истребитель танков» «Хеншель-129». Но из-за сравнительно слабого вооружения и низкой надежности в эксплуатации этот самолет большого успеха не имел. Некоторые основные характеристики самолетов Ил-2 и Хш-129 приведены в табл. 1. KOHEЦ ФPAГMEHTA КНИГИ
|
sheba.spb.ru
Модель ИЛ 2 Штурмовик — Чертеж для сборки своими руками
Предлагаю вашему вниманию сборную деревянную модель Штурмовик ИЛ 2 — советский штурмовик времен Великой Отечественной войны, созданный в ОКБ-240 под руководством Сергея Владимировича Ильюшина. Самый массовый боевой самолет в истории, было выпущено более 36 тыс. штук. В красной армии самолет получил прозвище «Горбатый» (за характерную форму фюзеляжа). Конструкторы называли разработанный ими самолет летающим танком. Немецкие пилоты за живучесть и недостаток маневренности называли его Betonflugzeug — «бетонный самолет».
ИЛ 2 Штурмовик

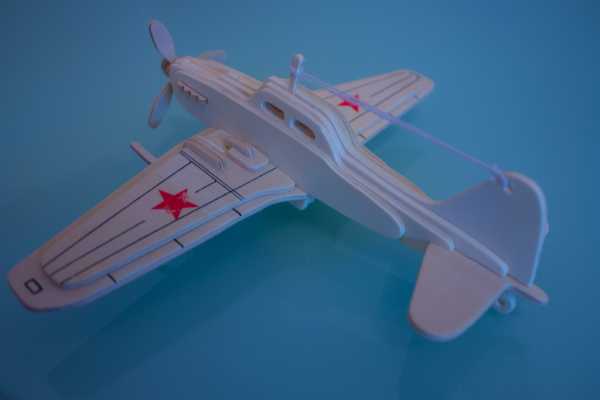

Модель самолета ИЛ 2
Для того что бы собрать такую модель штурмовика ИЛ 2 своими руками Вам понадобятся следующие инструменты и принадлежности:
Подготовка рабочего места
Как обычно, первым делом Вам необходимо оборудовать свое рабочее место, на котором Вы будете работать. Правила не сложные: на столе не должно находиться лишних вещей, весь инструмент должен находиться на своих местах и быть под рукой. Не у каждого есть свой рабочий стол и наверняка Вы уже задумались над его созданием. Сделать стол не сложно — труднее выбрать для него место в доме. Хороший вариант — это утепленный балкон, на котором Вы в любой момент сможете приступить к работе над поделкой. Если у Вас есть специально оборудованное помещение с верстаком, то Вам можно сказать повезло. Про подготовку стола Вы можете почитать в отдельной статье где я постарался как можно подробнее описать весь процесс его создания. После того как завершили процесс создания рабочего места можно приступить непосредственно к Вашей будущей поделки.
Выбор фанеры
В чертеже за основу взят формат А4, детали можно уместить на трех листах фанеры. Толщина фанеры должна быть от 2,5 до 3 мм. Прежде чем перевести чертеж на фанеру отшлифуйте заготовку шкуркой с крупным зерном, а заканчивайте мелким. Удобнее шлифовать с деревянным бруском, обернутым шкуркой. Шлифуйте заготовленную фанеру вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцево-матовой на свету и шелковистой на ощупь. Обратите внимание на расположение волокон, сучки, вмятины и другие пороки. Качество и цвет.
Перенос рисунка на фанеру
Переводить рисунок нужно точно и аккуратно: чертеж закрепите при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Отдельные детали расположите так, чтобы как можно экономичнее использовать лист фанеры. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка. Для ускорения процесса перевода можно воспользоваться техникой быстрого перевода рисунка, для этого предлагаю ознакомиться со статьей: Нанесения рисунка на фанеру за 60 секунд. Скачать файл с чертежом автомобиля из фанеры Вы можете в конце статьи.
Выпиливание самолета лобзиком
Правил по выпиливанию много, но основываться нужно на самых распространенных. Сначала следует выпилить внутренние элементы затем приступать к выпиливанию контура. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, переживать не стоит. Такие скосы, неровности в последствии можно убрать с помощью плоского напильника или «Крупнозернистой» шкурки.
Отдых
При выпиливании мы часто устаем. Зачастую устают пальцы рук а так же глаза, которые всегда в напряжении. При работе, конечно же, все устают. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можете Посмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.
Схема сборки
Сборка деталей поделки в данной работе не очень сложная. Для этого разложите детали как показано в Инструкции (чертеж в формате PDF), найдите две детали с номером 1, и соедините их. Затем так же соединяйте детали с цифрами 2,3 итд. Обратите внимание что на одну деталь с обозначением 1-6 крепятся детали 1,2,3,4,5,6. С заданием по сборке справятся даже дети, такие занятия развивают мелкую моторику рук, воображение, фантазию и так же тренируется терпение.
После того как детали собираются в одну общую поделку без особых проблем, то приступайте к их склеиванию.
Для придания большего сходства можно добавить несколько штрихов в виде линий используя электро-выжигатель. Красиво выжечь узор бывает очень сложно, но здесь же линий не много и сделать их довольно просто. Сначала нужно нарисовать линии карандашом затем не спеша пройти по этим линиям электро-выжигателем. Как работать с электро-выжигателем и добавить узоры Вы можете Прочитать в отдельной статье.
Основные виды
Вид сбоку:
Вид сзади:
Изометрия:
Лакировка поделки
Модель самолета ИЛ штурмовик, по желанию можно покрыть лаком или раскрасить, делать это не обязательно, но это придаст большую индивидуальность Вашей поделке. Постарайтесь выбрать хороший и качественный лак. Лакирование производите при помощи специальной кисти, не торопитесь. Старайтесь не оставлять видимых разводов пузырьков и ворсинок от кисти.
Чертеж самолета ИЛ 2 Штурмовик
Скачать чертеж штурмовика в нужном для вас формате Вы можете здесь:
Форматы:
Объем: 4 листа формат А4.
