Кассетные бомбы | Журнал Популярная Механика

С древних времен оружейники конструировали все более и более мощное оружие. Но в XX веке военные поняли, что иногда много маломощных бомб лучше, чем одна сверхмощная.

Предмет запрета: обычный боеприпас, который предназначен для разбрасывания или высвобождения разрывных суббоеприпасов, каждый из которых весит менее 20 кг и включает в себя эти разрывные суббоеприпасы (кроме осветительных, дымовых, пиротехнических средств, дипольных отражателей, боеприпасов исключительно для целей ПВО, для оказания электрического или электронного воздействия, а также самоприцеливающихся, самонаводящихся и снабженных механизмами самоуничтожения и самодеактивации).

Основной запрещающий документ: Конвенция о запрещении применения, накопления запасов, производства и передачи кассетных боеприпасов и об их уничтожении (Дублин, 2008 г.)

Вступил в силу:

3 декабря 2008 года

Ратифицировало государств (на январь 2012 года): 107

Первыми, кто додумался «дробить» поражающее действие в пространстве, были вовсе не военные, а охотники, перед которыми стояла задача поражения малоразмерных скоростных целей — уток или бекасов. Они взмывают с места и уходят из зоны поражения слишком быстро, чтобы можно было точно прицелиться, вычислить упреждение и попасть в цель пулей. А вот если заменить одну крупную пулю несколькими десятками мелких (картечь, дробь), то ошибки в прицеливании компенсируются значительно более широкой зоной поражения. Так что дробовик можно считать предтечей кассетного оружия.

«Хлебница Молотова». Советская кассетная бомба, рассыпающая 60 зажигательных бомб за счет центробежной силы, применялась во время советско-финской войны. Поскольку Молотов заявил, что СССР не бомбит Финляндию, а доставляет продовольствие голодающим, финны стали называть эти бомбы «хлебницами Молотова».

Дедушка кассет

Впрочем, военные быстро внедрили этот принцип в боевые действия. При стрельбе на близкие дистанции вместо одного ядра в пушку закладывали множество маленьких (картечь). Ядра, а позднее и снаряды стали начинять взрывчаткой, которая создавала множество осколков, поражающих живую силу противника (попасть цельным ядром в солдата или даже в коня довольно сложно). Прямыми предками кассетного оружия стали шрапнельные снаряды, представлявшие собой полую оболочку, начиненную десятками или даже сотнями круглых пуль.

При подлете снаряда к цели на нисходящей части траектории срабатывал вышибной пороховой заряд, шрапнельные пули вылетали вперед расходящимся пучком. Действие шрапнели по пехоте было столь эффективным, что в начале XX века в русской артиллерии вообще отказались от всех типов снарядов для полевых пушек, кроме шрапнельных. Позднее появились сегментные зажигательные снаряды, начинка которых состояла из отдельных сегментов зажигательного вещества, снабженных воспламенительными устройствами. При разрыве такого снаряда сегменты разлетались в стороны и загорались, образуя множество мелких очагов возгорания. Такие снаряды уже с полным правом можно назвать кассетными боеприпасами.

Неприятности с небес

Родоначальниками настоящего кассетного оружия считаются немцы. Уже в кампанию 1939 года летчики люфтваффе стали использовать против польской пехоты и кавалерии бомбовые кассеты нескольких типов. Например, АВ 250−3, имевшая вид обычной 250-килограммовой авиабомбы, снаряжалась 108 малогабаритными осколочными бомбочками SD-2, снабженными парашютом-пропеллером, который уменьшал скорость снижения и обеспечивал рассеивание их на площади в несколько сот квадратных метров после раскрытия кассеты.

Бомбочки получили романтическое название Schmetterling («Бабочка»), поскольку при вращении крылышек пропеллера полет SD-2 напоминал порхание бабочки. В зависимости от взрывателя бомба подрывалась в воздухе или от удара о землю через 5−30 минут после падения или даже представляла собой противопехотную осколочную мину. Эффективность таких кассетных бомб против пехоты была куда выше, чем взрыв одной даже 250-килограммовой бомбы: радиус зоны поражения увеличивался с 30 до 300 м, в десять раз!

Кассетные бомбы использовались во Вторую мировую войну не только против людей, но и против танков. Попасть бомбой в танк возможно лишь случайно, и советские конструкторы создали малогабаритные кумулятивные противотанковые бомбы ПТАБ-2.5−1.5. В кассете типа КМБ помещалось 68 таких 1,3-килограммовых бомб. Это резко повысило эффективность бомбо-штурмовых ударов по танковым колоннам.

Эффективность кассетных боеприпасов обусловила их широкое применение и после Второй мировой — в Корее и позднее во Вьетнаме. В корейской войне американцы стали использовать сначала все те же немецкие Schmetterling, дав им свое обозначение AN M83, затем разработали и свои кассетные бомбы, например SUU-31/B, которые начинялись несколькими десятками суббоеприпасов BLU 26/B, получивших за характерную форму прозвище «Гуава».

Размером с яблоко, они имели стенки из легкого сплава, в которые было вплавлено по 300 стальных 5,5-миллиметровых шариков, что резко повышало поражающие возможности такой бомбы. В 1974 году один из военных наблюдателей ООН в Египте писал о подобном оружии: «Представьте себе контейнер величиной с подвесной бак для горючего, начиненный несколькими сотнями бомбочек, каждая размером с теннисный мяч. При взрыве такого «мячика» цель буквально превращается в сито».

Умная шрапнель

Попытки объединить простой принцип «кассет» и самонаведение привели к созданию кассетных боеприпасов с самонаводящимися или самоприцеливающимися суббоеприпасами, таких как американская противотанковая кассетная система CBU-97/CBU-105 Sensor Fuzed Weapon, содержащая десять суббоеприпасов, каждый из которых содержит по четыре самонаводящиеся боеголовки. И не только в виде бомб, но даже гаубичных снарядов — американский М898 SADARM (Sense and Destroy ARMor), немецкий SMArt 155, шведско-французский BONUS имеют калибр 155 мм и содержат по два самоприцеливающихся боевых элемента, оснащенных микроволновым радаром и ИК-сенсорами.

CBU-97 SFW (Sensor Fuzed Weapon) состоит из 440-килограммовой кассеты SUU-66/B, в которую уложено десять суббоеприпасов BLU-108/B. Каждый суббоеприпас представляет собой ракету, внутри которой помимо ракетного двигателя уложено четыре боеголовки — кумулятивные малогабаритные снаряды с инфракрасными головками самонаведения. CBU-97 SFW — это неуправляемая авиационная бомба, предназначенная для сброса с небольших высот. CBU-105 SWF — планирующая управляемая авиационная бомба, оснащенная хвостовой частью WCMD (Wind Compensated Munitions Dispenser). WCMD управляется по сигналам инерциальной навигационной системы, что позволяет сбрасывать кассетные бомбы с больших высот, уменьшая риск для самолетов-носителей.

При подлете к цели снаряды раскрываются и освобождают по два самоприцеливающихся элемента, которые, спускаясь на парашютах с высоты в несколько сотен метров, вращаются и ищут цели с помощью своих датчиков. На высоте 100−150 м каждый из них выбирает цель и поражает ее сверху ударным ядром. Вероятность попадания и уничтожения очень высока — в частности, на испытаниях в конце 1990-х годов 15 немецких снарядов SMArt 155 (то есть 30 самоприцеливающихся элементов) поразили 20 целей, имитировавших бронетехнику.

Умные бомбочки Боеголовка поражает танк в крышу с помощью сформированного взрывом ударного ядра.

Подобным же образом работают и самоприцеливающиеся элементы российской 500-килограммовой кассетной авиабомбы РБК-500, снаряженной 15 самонаводящимися противотанковыми боевыми элементами СПБЭ-К. Суббоеприпас, опускаясь на парашюте, вращается и сканирует местность головкой самонаведения (ГСН). Как только цель засечена, боеприпас делает еще один-два оборота, анализируя полученные данные, а затем взрывается и поражает танк сверху ударным ядром. Как уверяют разработчики из НПО «Базальт», одна кассета практически гарантирует поражение шести танков.

Кассетные боеприпасы очень эффективны в поражении живой силы или техники на больших площадях независимо от типа боевой части — осколочная, фугасная, бронебойная или даже отравляющая. Боеголовка неуправляемой тактической ракеты MGR-1 Honest John с дальностью 23/46 км (в зависимости от модификации) могла быть не только ядерной, но и кассетной. Каждый из 356 суббоеприпасов M134 (или 330 суббоеприпасов M139) содержал около 600 г зарина. Контейнер раскрывался на высоте около 1,5 км, и суббоеприпасы рассеивались на территории диаметром около 1 км, насыщая воздух отравляющим веществом. Кассетные бомбы, начиненные мелкими боеприпасами, которые рассеиваются над целью, позволяют достичь во много раз большей эффективности, чем одна бомба с тем же количеством взрывчатого вещества.

Политика против кассет

Высокая эффективность кассетных боеприпасов, особенно противопехотных, доказанная во многих локальных войнах конца XX — начала XXI века, побудила конструкторов к дальнейшему совершенствованию этой разновидности средств поражения. Но успехи кассетного оружия вызывали к жизни и антикассетное политическое движение. В мае 2008 года появилась Конвенция о запрещении кассетных боеприпасов, которую, как считается, к настоящему времени подписали более 93 стран. Однако в это число не входят наиболее крупные в военном отношении страны — США, Россия и Китай.

Впрочем, сама эта конвенция столь же декларативна, юридически беспомощна и технически безграмотна, как и Оттавская конвенция о запрещении противопехотных мин, и тоже оставляет массу лазеек для стран, желающих ее обойти.

А ведь еще в 1920-х широко известный своей концепцией войны итальянский генерал Джулио Дуэ метко заметил: «Ребячеством было бы предаваться иллюзии: все ограничения, все международные соглашения, которые могут быть установлены в мирное время, будут сметены, как сухие листья, ветром войны… Нельзя квалифицировать военные средства как цивилизованные или варварские. Варварской будет война, средства же, которые в ней применяются, можно различать лишь по их эффективности…»

Статья «Много маленьких смертей» опубликована в журнале «Популярная механика» (№2, Февраль 2013).

www.popmech.ru

Оружие под запретом: кассетные боеприпасы

Начиная с самых древних времен, человек конструировал всё новые, всё более мощные системы вооружений. Однако в XX веке военные поняли, что в некоторых ситуациях много небольших бомб лучше, чем одна сверхмощная. В целом же прообразом кассетных боеприпасов, которые получили очень широкое распространение в XX веке, служит обычная охотничья дробь и артиллерийская картечь.

Картечь как вид артиллерийских снарядов предназначалась для поражения живой силы противника на открытой местности на близких расстояниях (обычно до 300 метров), во времена наполеоновских войн картечь была поистине страшным оружием.

Запрет

Кассетные боеприпасы были запрещены на основании документа, который вступил в законную силу 3 декабря 2008 года. На январь 2012 года данный документ ратифицировало 107 государств. Основной запрещающий документ: Конвенция о запрещении применения, накопления запасов, производства и передачи кассетных боеприпасов. Она была подписана 3 декабря 2008 года на официальной церемонии в Осло (Норвегия).

Предмет запрета: обычные боеприпасы, которые предназначены для высвобождения или разбрасывания разрывных суббоеприпасов. Каждый боеприпас весит менее 20 кг и состоит из разрывных суббоеприпасов (за исключением дымовых, осветительных, пиротехнических средств, дипольных отражателей, боеприпасов исключительно для целей ПВО, боеприпасов для оказания электронного и электрического воздействия, а также самонаводящихся, самоприцеливающихся и снабженных механизмами самодеактивации или самоуничтожения).

При этом наиболее крупные страны производители кассетных боеприпасов, а также обладатели самых крупных арсеналов — США, Россия и Китай — данное соглашение просто проигнорировали. В свете событий, которые разворачивались на востоке Украины весной-летом 2014 года, стоит отметить, что данный договор не подписывала и Украина.

Помимо названных стран, от принятия договора отказались Бразилия, Индия, Пакистан, Южная Корея, а также Израиль, которые считают кассетные боеприпасы необходимым и эффективным оружием. Более того, в США в 2010 году были обновлены некоторые виды кассетных боеприпасов (в отличие от обыкновенных кассетных бомб, каждый элемент новых боеголовок не взрывался и использовал для поражения противника только кинетическую энергию).

Кассетные боеприпасы

Первыми, кто придумал «дробить» поражающее действие в пространстве, оказались вовсе не представители военной профессии, а охотники, перед которыми стояла задача поражения скоростных и небольших целей — например, бекасов или уток. Данные птицы могли взмыть с места и очень быстро выйти из зоны поражения, охотнику было очень трудно прицелиться, просчитать упреждение и поразить цель одной пулей.

Однако если заменить пулю на несколько десятков мелких боеприпасов (дробь, картечь), то можно компенсировать ошибку в прицеливании существенно более широкой зоной поражения. Именно поэтому обыкновенный дробовик можно назвать предтечей современного кассетного оружия.

Стоит отметить, что военные очень быстро смогли оценить и внедрить данный принцип в боевые действия. При ведении огня на близких дистанциях вместо ядер в пушки начали заряжать картечь. Ядра, а в дальнейшем и снаряды начали начинять взрывчаткой, которая создавала большое количество осколков, которые хорошо поражали живую силу противника (попасть цельным ядром в солдата или даже во всадника было достаточно проблематично).

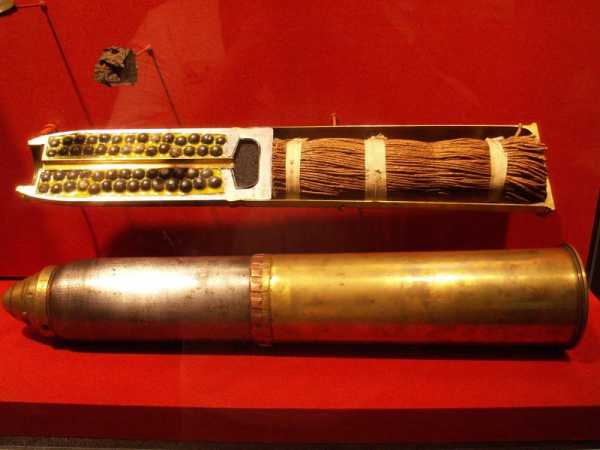

Прямым предком кассетных видов вооружения стала шрапнель. Шрапнельные снаряды представляли собой полую оболочку, которая была начинена десятками, а иногда и сотнями небольших круглых пуль. При подлете шрапнельного снаряда к цели на нисходящей части траектории срабатывал вышибной пороховой заряд, который выбрасывал пули расходящимся пучком. Укрыться от летящей с неба смерти на открытой местности было невозможно.

Действие подобных снарядов по пехоте противника было столь эффективными, что в русской армии в начале XX века вообще решили отказаться от всех типов снарядов для полевой артиллерии, за исключением шрапнельных. Позже были разработаны особые сегментные зажигательные снаряды, начинка которых включала в себя отдельные сегменты зажигательного вещества, они были снабжены воспламенительными устройствами. При взрыве подобного снаряда сегменты разлетались в разные стороны и загорались, образуя большое количество мелких очагов возгорания. Подобные снаряды также можно было отнести к первым типам кассетных боеприпасов.

Однако родоначальниками полноценного кассетного оружия являются немцы. Летчики люфтваффе уже во время польской кампании 1939 года начали использовать против польской кавалерии и пехоты бомбовые кассеты разных типов. К примеру, боеприпас AB 250-3, имеющий вид обыкновенной 250-кг авиабомбы, снаряжался 108 малогабаритными осколочными бомбочками SD-2. Каждая такая бомбочка оснащалась парашютом-пропеллером, который позволял уменьшить ее скорость снижения и обеспечивал рассеивание бомбочек на площади в несколько сотен квадратных метров после раскрытия кассеты в воздухе.

SD-2 получили довольно романтическое название Schmetterling (бабочка), так как при вращении крыльев пропеллера полет бомб SD-2 был похож на порхание бабочки. В зависимости от используемых взрывателей бомба подрывалась от удара о землю через 5-30 минут после приземления или еще в воздухе. Некоторые из них представляли собой противопехотные осколочные мины. Поражающая эффективность подобных кассетных бомб против пехоты противника была гораздо выше, чем взрыв одной, пусть даже 250-кг бомбы: радиус поражения возрастал с 30 до 300 метров, в 10 раз.

Кассетные бомбы достаточно активно применялись в годы Второй мировой войны. Их использовали не только против живой силы противника, но и против его техники, в частности, танков. Попасть в танк одной бомбой можно было лишь случайно, поэтому советские конструкторы разработали специальные малогабаритные противотанковые кумулятивные бомбы ПТАБ-2.5−1.5. В одной кассете типа КМБ можно было разместить 48 подобных боеприпасов. Использование таких бомб помогло резко увеличить эффективность наносимых по танковым колоннам бомбово-штурмовых ударов.

Высокая эффективность кассетных боеприпасов обусловила их широкое использование и после окончания Второй мировой войны. Они применялись во время войны в Корее и во Вьетнаме. Во время корейской войны американские военные использовали те же немецкие бомбочки Schmetterling, дав им новое обозначение — AN M83.

Позднее в США были созданы и собственные кассетные бомбы, к примеру, SUU-31/B, которая была начинена несколькими десятками суббоеприпасов BLU 26/B, получившими за свою характерную форму прозвище «Гуава». Эти боеприпасы, размером с обыкновенное яблоко, обладали стенками, выполненными из легкого сплава, в который были вплавлены по 300 небольших стальных 5,5-мм шариков. Такая начинка резко повышала поражающие возможности данной бомбы.

В 1974 году один из военных наблюдателей ООН, работавший в Египте, описал действие подобного оружия: «Представьте себе контейнер, напоминающий подвесной бак для горючего, который начинен несколькими сотнями бомбочек, каждая из которых размером всего лишь с теннисный мячик. В момент взрыв подобного «мячика» цель в буквальном смысле превращается в сито».

Современные кассетные боеприпасы представляют собой специальные корпуса-кассеты, снаряженные внутри большим количеством (от нескольких десятков до сотен) небольших боеприпасов (мин или бомб) маленького калибра. Подобные мелкокалиберные боеприпасы принято называть кассетными боевыми элементами. По назначению данные боевые элементы можно условно разделить на 3 типа:

1. Кассетные боевые элементы осколочные с взрывателями мгновенного действия. Они используются для поражения автоколонн, самолетов, находящихся на стоянках, нефтехранилищ и других подобных целей.

2. Кассетные боевые элементы противотанковые (кумулятивные), используются для борьбы с бронетехникой противника: его танками, САУ, БМП, бронетранспортерами и иными бронированными целями (бронепробиваемость может достигать до 300 мм).

3. Кассетные боевые элементы осколочные с взрывателями минного типа, которые предназначены для минирования аэродромов, железнодорожных станций, портовых сооружений т. д.

По конструктивному исполнению различают сбрасываемые неуправляемые кассеты и несбрасываемые кассетные установки. Обычно несбрасываемые кассетные установки обладают обтекаемой формой, они размещаются снаружи боевых летательных аппаратов. Отстрел боеприпасов с них производится при помощи пиротехнических зарядов через трубчатые направляющие при пролете боевого самолета-носителя над вражескими позициями. В то же время сбрасываемые кассеты напоминают обыкновенные авиационные бомбы. Выброс боеприпасов из них производится через некоторый заданный промежуток времени после их отделения от самолета-носителя.

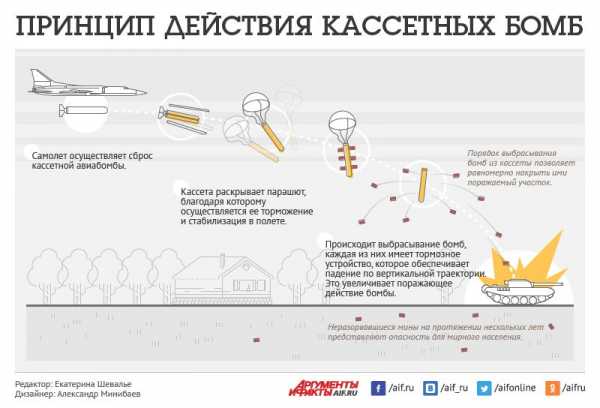

Порядок использования бомбовых кассет выглядит следующим образом. После сбрасывания бомб с самолета из них вытягивается тормозной парашют, который позволяет бомбе тормозить и обеспечивает ее стабилизацию в горизонтальном полете. После этого в определенной последовательности производится выбрасывание небольших бомб, каждая из которых также обладает своим тормозным устройством, которое помогает достичь траектории падения близкой к вертикальной, что увеличивает поражающее действие.

Рассеиваясь, кассетные боевые элементы в состоянии накрыть огромную территорию, поражая большое количество целей. Некоторые современные кассетные боеприпасы в состоянии разбрасывать над местностью до 650 взрывоопасных элементов, накрывая территорию в 30 тысяч квадратных метров.

При этом стоит помнить, что данные боеприпасы в высшей степени неточны, к тому же достаточно часто при ударе о землю они просто не взрываются. Неразорвавшиеся боевые элементы могут иметь в своем составе дополнительный взрыватель, который превращает их в противопехотные мины. На таких боеприпасах подрывается большое количество мирных граждан. После боевого применения элементы кассетных боеприпасов могут находится в неразорвавшемся состоянии в течение длительного времени, а также самопроизвольно взрываться.

Одним из самых негуманных и жестоких кассетных боеприпасов были так называемые шариковые бомбы, которые широко использовались американскими военными во Вьетнаме. По сути, это была осовремененная разновидность шрапнели, основным предназначением этих бомб было убийство людей. После войны во Вьетнаме подобные бомбы появились на вооружении и других армий мира.

Еще одним достижением в области военной мысли стали кассетные бомбы, которые снаряжались боевыми элементами в виде пластиковых шариков или иголок. Подобные «осколки» были плохо различимы даже на рентгеновских снимках, что затрудняло оказание медицинской помощи раненым. Использование подобных игольчатых и шариковых бомб было запрещено на основании Конвенции ООН от 1980 года.

В настоящее время кассетные боеприпасы продолжают оставаться на вооружении многих стран мира, они много раз применялись в военных конфликтах разной степени интенсивности: в Ираке, Афганистане, Косово и Ливане. Согласно оценкам наблюдателей ООН, Израиль сбросил в южной части Ливана более 4-х миллионов подобных бомб во время вооруженного конфликта, который состоялся в 2006 году.

При этом не стоит забывать о том, что все кассетные бомбы обладают очень широкой зоной поражения, но средствами для тонкой наводки на цель они, чаще всего, просто не располагают. Поэтому при срабатывании с высоты такие бомбы могут свободно отклониться от намеченной цели. Именно по этой причине использование кассетных боеприпасов в жилых зонах было расценено как негуманное. Также не стоит забывать о том, что от каждой сброшенной бомбы на местности остается большое количество неразорвавшихся мин, которые могут долгие годы представлять опасность для мирного населения.

В свое время американцы красили бомбочки разноцветной окраской — для того, чтобы в будущем саперам было эффективнее обнаружить их и провести операцию по разминированию. Но данная мера обладает и негативным эффектом — яркие небольшие бомбы привлекали к себе внимание детей, которые получали увечья или погибали при попытке подобрать эти смертельные ловушки. По информации ООН, чаще всего от неразорвавшихся мин, которые были снаряжены в кассетные бомбы, страдают именно мирные граждане, в особенности дети.

/Юферев Сергей, topwar.ru/

army-news.ru

Кассетная погибель | Журнал Популярная Механика

История развития оружия — это прежде всего история повышения его эффективности, увеличения его поражающих возможностей. С появлением пороха поражающим элементом, который убивает, ранит или разрушает, стал движимый энергией сгорания пороха снаряд. Естественно, что перед создателями нового оружия сразу же встали два основных вопроса. Первый — как бросить снаряд дальше, второй — как обеспечить его попадание в цель. Эти два фактора прежде всего и предопределяют эффективность оружия.

Юрий Веремеев

Решение проблемы точной стрельбы на протяжении многих десятилетий занимало умы конструкторов. Удалось добиться немалого, но в полной мере проблема так и не решена по сей день, хотя в 1980-х годах конструкторы и военные дружно заговорили о новой эре, эре «высокоточного оружия». Мол, достижения современной науки, прежде всего электроники, позволяют послать снаряд (ракету) абсолютно точно в цель. Мало того, ошибки в начальном прицеливании исправляет сам снаряд, обладающий способностью точного самонаведения. Промахи исключаются. В какой-то мере это действительно так. Однако в большинстве случаев высокоточные боеприпасы стоят баснословно дорого. Нередко — дороже цели, против которой они предназначены. Если ориентироваться на ведение войны таким оружием, то очень возможно, что война закончится раньше, нежели будет достигнута победа. Закончится просто вследствие истощения финансовых и материальных ресурсов.

«Хлебница Молотова» Советская кассетная бомба, рассыпающая 60 зажигательных бомб за счет центробежной силы, применялась во время советско-финской войны. Поскольку Молотов заявил, что СССР не бомбит Финляндию, а доставляет продовольствие голодающим, финны стали называть эти бомбы «хлебницами Молотова».

От дроби до шрапнели

Но существует иной, более дешевый способ обеспечить попадание снарядов в цель. Как ни странно, он был найден практически одновременно с появлением огнестрельного оружия. Но найден не военными, а… охотниками. Именно охотникам приходится стрелять по малоразмерной быстро движущейся цели (утка, бекас и т. п.). В короткие секунды точно прицелиться, вычислить упреждение и послать пулю точно в цель практически невозможно. Но если заменить одну крупную пулю несколькими десятками мелких (картечь, дробь), то ошибки в прицеливании компенсируются тем, что зона поражения пучка дроби куда шире, чем одиночной пули. Так родились предтечи кассетного оружия — дробовики. Впрочем, военные тоже не пренебрегали дробовиками. Например, в XIX веке дробовыми ружьями вооружали гусар в Русской армии. С коня на скаку стрелять точно невозможно, а вот выстрел дробовика навскидку вполне может оказаться удачным.

Как работает современная кассетная бомба CBU-97/CBU-105 SFW
CBU-97 SFW (Sensor Fuzed Weapon) состоит из 440-кг кассеты SUU-66/B, в которую уложено десять суббоеприпасов BLU-108/B. Каждый суббоеприпас представляет собой ракету, внутри которой помимо ракетного двигателя уложено четыре боеголовки, представляющие собой кумулятивные малогабаритные снаряды с инфракрасными головками самонаведения. Самолет-носитель кассет, выйдя в район целей на высоте от 60 до 6000 метров и скорости от 450 до 1200 км/ч, и обнаружив группу танков, сбрасывает кассету SUU-66/B. Последняя, удалившись от самолета на безопасное расстояние, раскрывается и выбрасывает в воздух десять суббоеприпасов BLU-108/B, над которыми раскрываются парашюты. Усовершенствованная система CBU-105 имеет кассеты, оснащенные управляемой по сигналам инерциальной навигационной системы (не GPS!) хвостовой частью. Такие усовершенствованные кассеты называются WCMD (Wind Compensated Munitions Dispenser) и применяются для компенсации ветрового сноса при сбросе с больших и средних высот, что позволяет приблизить точность выведения на цель «глупых» бомб к точности «умных» (до 10 м). В зависимости от направления и силы ветра эти суббоеприпасы рассеиваются над районом целей. Во время снижения суббоеприпаса происходит раскрытие его корпуса и четыре боеголовки оказываются подвешенными снаружи. На определенной высоте, определяемой радиовысотомером, включается ракетный двигатель, под действием которого BLU-108/B получает вращательное движение, и начинает подниматься несколько вверх до высоты 50 м. В этот момент боеголовки включают свои инфракрасные датчики самонаведения, и под действием центробежной силы разлетаются в стороны. Как только головка самонаведения боеголовки зарегистрировала инфракрасное излучение цели (двигатель танка), она взрывается и поражает танк в крышу с помощью сформированного взрывом из металлической обкладки кумулятивной воронки боеголовки ударного ядра. На фото: американский бомбардировщик B-1B Lancer рассыпает над целью множество кассетных бомб. Раскрываясь, они освобождают суббоеприпасы, поражающие технику и живую силу на большой площади.

Появление сначала ядер, а потом и современной формы артиллерийских снарядов, начиненных взрывчаткой и дробящихся на осколки, также можно считать вариантом решения проблемы. Попасть ядром в солдата противника или хотя бы в коня невероятно сложно (хотя и такое случалось), расход ядер очень велик. А вот если, долетев до пехотного строя, ядро разлетается на несколько частей (осколков), вероятность поражения сразу увеличивается в несколько раз.

Венцом развития таких снарядов и прямыми предтечами кассетного оружия стали шрапнельные снаряды, представлявшие собой полую оболочку, начиненную несколькими десятками или даже сотнями круглых пуль, — этакий летающий дробовик. При подлете снаряда к цели на нисходящей части траектории срабатывал вышибной пороховой заряд, уложенный в донной части снаряда. Под действием пороховых газов шрапнельные пули вылетали вперед расходящимся пучком.

Действие шрапнельных снарядов по пехоте было настолько более эффективным, чем обычных разрывающихся снарядов, что в начале XX века русские артиллеристы вообще отказались от всех типов снарядов для полевых пушек, кроме шрапнельных.

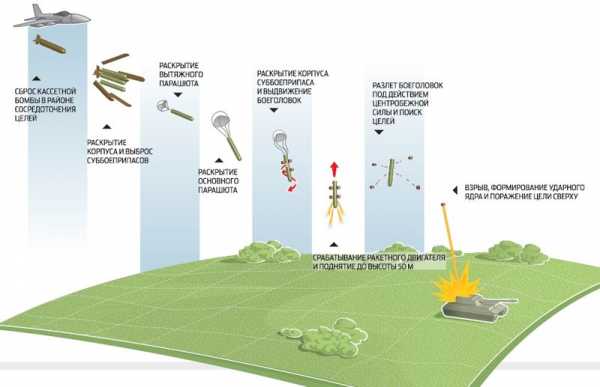

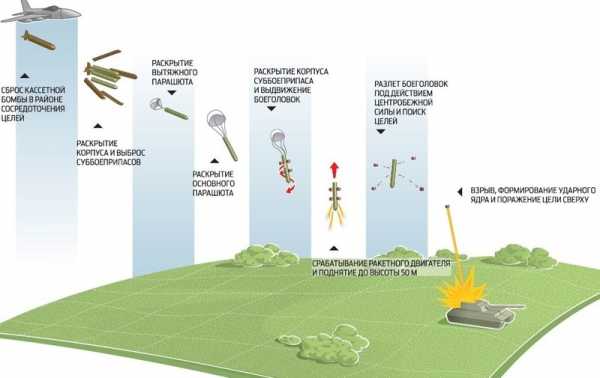

Схема применения кассетного боеприпаса CBU-97 SFW — это неуправляемая авиационная бомба, которая предназначена для сброса с небольших высот. CBU-105 SFW — планирующая управляемая авиационная бомба, она оснащена хвостовой частью WCMD (Wind Compensated Munitions Dispenser), управляемой по сигналам инерциальной навигационной системы, что позволяет осуществлять сброс кассетных бомб с больших высот, уменьшая риск для самолетов-носителей.

Со временем была изобретена некая разновидность шрапнельного снаряда, а именно сегментные зажигательные снаряды, начинка которых состояла из отдельных сегментов зажигательного вещества, снабженных воспламенительными устройствами. При разрыве такого снаряда сегменты разлетались в стороны и загорались, образуя множество мелких очагов возгорания. Такие снаряды уже с полным правом можно назвать кассетными боеприпасами, хотя этого статуса они так и не получили.

Смерть с небес

С появлением на поле боя авиации стало ясно, что бомбардиру аэроплана попасть одиночной бомбой в цель еще сложнее. Но кассетные боеприпасы в их настоящем виде появились, пожалуй, только во Вторую мировую войну.

Родоначальниками настоящего кассетного оружия можно считать немцев. Уже в кампанию 1939 года летчики Люфтваффе стали использовать против польской пехоты и кавалерии бомбовые кассеты нескольких типов и различного снаряжения. Например, бомбовая кассета АВ 250−3 (AbwurfbehКlter 250−3), имевшая вид обычной 250-килограммовой авиабомбы, снаряжалась 108 малогабаритными осколочными бомбочками SD-2, носившими игривое название Schmetterling («Бабочка»). SD-2 представляла собой стальной 2-килограммовый цилиндр размерами меньше стакана, над которым в полете раскрывался парашют-пропеллер. Он уменьшал скорость снижения бомбочек и обеспечивал рассеивание их на площади в несколько сот квадратных метров, после того как сброшенная с самолета кассета специальным зарядом раскрывалась на определенной высоте. При вращении крылышек пропеллера (падающая SD-2 наземному наблюдателю действительно виделась порхающей бабочкой) взводился взрыватель бомбы. Их имелось три типа: AZ 41 обеспечивал взрыв в воздухе или от удара о землю (в зависимости от предустановки), AZ 67 взрывал бомбочку через 5−30 минут после падения, а самым коварным был взрыватель AZ 70B, который превращал SD-2 в противопехотную осколочную мину. Обычно в каждой кассете имелись SD-2, снаряженные всеми тремя типами взрывателей в различных пропорциях. Часть бомб рвалась в воздухе, поражая солдат осколками сверху, часть делала это на земле. А бомбы с замедлением взрыва и в варианте мин предназначались для того, чтобы затруднить вражеским санитарам оказание помощи раненым. Эффективность таких кассетных бомб против пехоты была куда выше, чем взрыв одной даже 250-килограммовой бомбы. Обычная осколочная бомба давала зону поражения осколками радиусом около 30 м, а вот кассетные — 300 м или даже больше.

Фрукты смерти Одна из самых распространенных начинок американских кассетных бомб вьетнамской войны — боеприпас BLU-26/B, получивший за характерную форму прозвище «Гуава». Неразорвавшиеся бомбы даже более 30 лет спустя остаются чрезвычайно опасными.

Кассетные бомбы использовались во Вторую мировую войну не только против людей, но и против танков. Борьба с ними силами авиации оказалась совершенно неэффективной. Попасть бомбой с самолета в танк возможно лишь случайно. Советские конструкторы нашли решение проблемы в малогабаритных кумулятивных противотанковых бомбах типа ПТАБ-2.5−1.5. Они были едва ли крупнее немецких SD-2, а весили и того меньше — всего 1,3 кг, но легко пробивали тонкую броню крыши танка. Такими бомбами начиняли, в частности, кассеты типа КМБ — в одной кассете помещалось 68 противотанковых мини-бомб. Это существенно повышало вероятность поражения танка.

От Кореи до Ирака

О кассетных боеприпасах, доказавших свою эффективность, не забыли и после Второй мировой. Уже в корейскую войну американцы использовали позаимствованные у немцев кассетные бомбы SD-2, дав им обозначение AN M83. В той же войне американцы стали использовать кассетные бомбы уже своей разработки BLU 26/B, получившие сленговое название «Гуава». Размером с яблоко, они имели стенки из легкого сплава, в которые было вплавлено по 300 стальных 5,5-миллиметровых шариков, что резко повышало поражающие возможности бомбы.

Использовали американцы кассеты и с необычной начинкой. Так, кассета Mk 44 снаряжалась несколькими сотнями тонких стрелок с оперением. При раскрывании кассеты стрелки рассеивались на большой площади, но с такой высокой плотностью потока, что вероятность попадания в стоящего человека была весьма значительной.

www.popmech.ru

Кассетный боеприпас — это… Что такое Кассетный боеприпас?

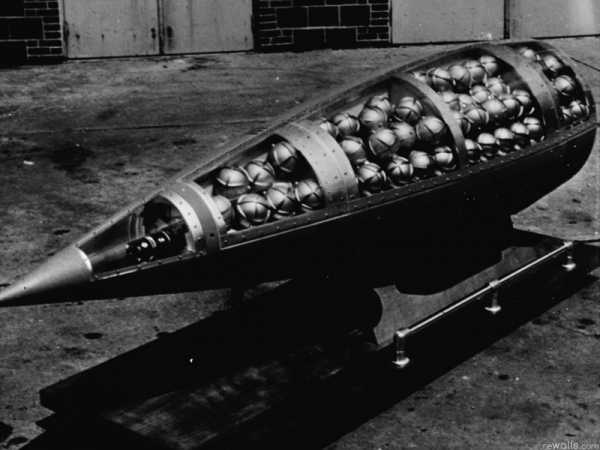

Головная часть ракеты MGR-1, наполненная контейнерами с зарином

Бомбовая кассета (от фр. cassette — ящичек), авиационный боеприпас в виде тонкостенной авиабомбы, снаряжённой авиационными минами или мелкими бомбами различного назначения (противотанковыми, противопехотными, зажигательными и др.) массой до 10 кг. В одной кассете может располагаться от 10 мин (бомб) и более. В сбрасываемой бомбовой кассете они разбрасываются вышибным или разрывным зарядом, воспламеняемым (детонируемым) дистанционным взрывателем на определённой высоте над целью, в несбрасываемой бомбовой кассете — отстреливаются пиропатроном.[1]

Критика и международное законодательство

Ввиду несовершенства взрывателей, суббоеприпасы первых бомбовых кассет часто не взрывались, фактически превращаясь в противопехотные мины. Для упрощения сбора этих суббоеприпасов сапёрами, американцы покрывали их (в частности кассет BLU-3 Pineapple) яркой разноцветной окраской. Однако эта мера имела и негативный эффект — яркие суббоеприпасы привлекают внимание детей, которые часто гибнут или становятся калеками после попытки их подобрать. Несмотря на существенное совершенствование механизмов взрывателей и самоликвидаторов, которые практически свели на нет «минирование» территории неразорвавшимися суббоеприпасами, многие правозащитные организации всё равно считают бомбовые кассеты «негуманным» оружием и добиваются их запрещения.

30 мая 2008 года в Дублине рядом стран был одобрен Договор о кассетных боеприпасах (Convention on Cluster Munitions), запрещающий применение кассетных бомб. Договор был подписан 3 декабря 2008 года 93 государствами. На сегодня этот документ подписали 98 государств. Россия, США, Китай, производители и обладатели крупнейших арсеналов этих боеприпасов, а также Индия[2], Пакистан, Израиль, считающие их эффективным и необходимым оружием, отказались от принятия договора. Более того, США в 2010 году обновили некоторые виды кассетных боеприпасов[3] (в отличие от кассетных бомб, каждый элемент новой боеголовки не взрывается и использует для поражения только кинетическую энергию).

26 июня 2009 года Германия ратифицировала конвенцию о запрете кассетных бомб, став 11 страной, которая не только подписала, но и ратифицировала эту конвенцию. Для того чтобы конвенция вступила в силу и приобрела юридически обязывающий характер[уточнить], необходимо, чтобы её ратифицировали не менее 30 стран[источник не указан 1129 дней].

Запреты и международные конвенции

Синим цветом отмечены страны, подписавшие конвенцию о запрете кассетного оружия, фиолетовым — ратифицировавшие её.

1 августа 2010 года вступила в силу международная конвенция, запрещающая применение кассетного оружия.[4] Однако крупнейшие их производители — США, Россия, Китай, а также Индия, Пакистан, Израиль и Сирия — это соглашение не подписали.

Галерея

  • Поражающая часть бомбовой кассеты BLU-3 Pineapple, применявшаяся американцами во время Вьетнамской войны

  • РБК-250 ЗАБ2,5М в разрезе

Примечания

Ссылки

dic.academic.ru

Кассетные бомбы. Энциклопедия современной военной авиации 1945-2002: Часть 2. Вертолеты

Кассетные бомбы

На вооружении отечественных ВВС в 1980-х гг. состояли кассетные бомбы калибра 250 и 500 кг. Кассетные бомбы называются у нас РБК – разовые бомбовые кассеты.

РБК представляют собой тонкостенные авиационные бомбы, предназначенные для снаряжения мелкими осколочными, противотанковыми, зажигательными бомбами или авиационными противопехотными и противотанковыми минами. Кассеты имеют габариты фугасных авиабомб калибра 100-500 кг и обознаются шифром, в котором отмечаются сокращенное название кассеты, ее калибр и тип снаряжения (например, РБК-250 АО-1). Различные типы РБК отличаются друг от друга способом разбрасывания мелких бомб

В головной части кассеты имеется стакан, в который вкладывается вышибной заряд из черного пороха и ввертывается дистанционным взрыватель При сбрасывании РБК запускается в действие дистанционный взрыватель который срабатывает через установленное время на траектории кассеты в воздухе и воспламеняет вышибной заряд. Давлением пороховых газов кассета разделяется на 2 части, бомбы выталкиваются из нее и падают самостоятельно Точки разрыва бомб за счет их аэродинамического рассеивания распределяются на некоторой площади, называемой площадью накрытия В зависимости от угла, который составляла при выталкивании бомб ось кассеты с линией горизонта, площадь накрытия ограничивается либо кругом, если угол равен 90°, либо эллипсом, если он меньше 90°. Размеры площади накрытия зависят от скорости кассеты и высоты раскрытия. Для увеличения площади накрытия РБК могут иметь специальные устройства для выброса бомб с определенной начальной скоростью и временным интервалом.

Кассетная бомба РБК-500 АО-2,5РТМ

Разовые бомбовые кассеты

1 РБК-250 2-РБК-500 ШОАБ 3 РБК-500 АО 4 КМГУ-2

Кассетная бомба РБК-500 АО-2.5РТМ

Кассетная бомба РБК-500 ПТАБ-1М

Рассмотрим несколько типов РБК.

Так, РБК-250 АО-1 снаряжена 150 осколочными элементами (бомбеттами, как сказали бы итальянцы). Длина РБК 2120 мм, диаметр 325 мм. Вес РБК 273 кг. Вес элементов 150 кг. Максимальная площадь поражения РБК – 4800 м 2.

РБК-500 ШОАБ-0,5 снаряжена 565 элементами ШОАБ-05 (шаровыми бомбами калибра 0,5 кг). Длина РБК 1500 мм, диаметр 450 мм. Вес РБК 334 кг. Вес элементов 282,5 кг. Радиус зоны поражения наземных целей 150-200 м.

РБК-500 АО-2.5РТМ снаряжена 108 элементами АО-2.5РТМ Длина РБК 2500 мм, диаметр 450 мм. Вес РБК 504 кг. Вес элементов 270 кг.

Вес одного элемента (бомбы) АО-2.5РТМ составляет 2,5 кг, длина 150 мм, диаметр 90 мм.

Сброс кассет РБК-500 АО-2.5РТМ производится с самолетов, летящих со скоростью от 500 до 2300 км/ч на высотах от 300 м до 25 км.

РБК-500 ПТАБ-1М снаряжена 268 противотанковыми элементами ПТАБ-1М Вес РБК 427 кг. Длина 1954 мм, диаметр 450 мм.

Кумулятивный противотанковый элемент ПТАБ-1М весит 944 г. Его длина 260 мм, а диаметр 42 мм Элемент пробивает 200-мм гомогенную броню (при попадании по нормали)

Кассетная бомба РБК-500 ЗАБ-2 5РСМ

Поделитесь на страничке

Следующая глава >

info.wikireading.ru

Кассетный боеприпас Википедия

Головная часть ракеты MGR-1, наполненная контейнерами с зарином

Разовая бомбовая кассета или просто бомбовая кассета или кассетная бомба (от фр. cassette «ящичек») — разновидность авиационного бомбардировочного вооружения[1], в виде тонкостенной авиабомбы, снаряжённой кассетными боевыми элементами (авиационными минами или мелкими бомбами) различного назначения (противотанковыми, противопехотными, зажигательными и др.) массой до 10 кг[2]. В одной кассете может располагаться более 100 мин (бомб)[2].

Классификация[ | ]

Авиационные бомбовые кассеты могут быть управляемыми и неуправляемыми, сбрасываемыми и несбрасываемыми[1].

В сбрасываемой бомбовой кассете они разбрасываются вышибным или разрывным зарядом, воспламеняемым (детонируемым) дистанционным взрывателем на определённой высоте над целью, в несбрасываемой бомбовой кассете — отстреливаются пиропатроном.[3]

Кассеты, снаряжаемые боевыми элементами различного назначения носят название многоцелевых[1].

Критика[ | ]

Из-за несовершенства взрывателей суббоеприпасы первых бомбовых кассет часто не взрывались, фактически превращаясь в противопехотные мины. Для упрощения сбора неразорвавшихся суббоеприпасов сапёрами американские производители покрывали их (в частности, кассеты BLU-3 Pineapple) яркой разноцветной краской. Однако эта мера имела и негативный эффект — яркие суббоеприпасы привлекают внимание детей, которые, пытаясь их подобрать, гибнут или получают увечья. Несмотря на существенное совершенствование механизмов взрывателей и самоликвидаторов, которые практически свели на нет «минирование» территорий неразорвавшимися суббоеприпасами, многие правозащитные организации всё равно считают бомбовые кассеты «негуманным» оружием и добиваются их запрета.

Международное законодательство[ | ]

19-30 мая 2008 года в Дублине рядом стран была одобрена Конвенция по кассетным боеприпасам (Convention on Cluster Munitions), запрещающая применение кассетных бомб. Документ был подписан 3 декабря 2008 года 93 государствами. На сегодняшний день его подписали 108 государств. 1 августа

ru-wiki.ru

Кассетный боеприпас Википедия

Головная часть ракеты MGR-1, наполненная контейнерами с зарином

Разовая бомбовая кассета или просто бомбовая кассета или кассетная бомба (от фр. cassette «ящичек») — разновидность авиационного бомбардировочного вооружения[1], в виде тонкостенной авиабомбы, снаряжённой кассетными боевыми элементами (авиационными минами или мелкими бомбами) различного назначения (противотанковыми, противопехотными, зажигательными и др.) массой до 10 кг[2]. В одной кассете может располагаться более 100 мин (бомб)[2].

Классификация

Авиационные бомбовые кассеты могут быть управляемыми и неуправляемыми, сбрасываемыми и несбрасываемыми[1].

В сбрасываемой бомбовой кассете они разбрасываются вышибным или разрывным зарядом, воспламеняемым (детонируемым) дистанционным взрывателем на определённой высоте над целью, в несбрасываемой бомбовой кассете — отстреливаются пиропатроном.[3]

Кассеты, снаряжаемые боевыми элементами различного назначения носят название многоцелевых[1].

Критика

Из-за несовершенства взрывателей суббоеприпасы первых бомбовых кассет часто не взрывались, фактически превращаясь в противопехотные мины. Для упрощения сбора неразорвавшихся суббоеприпасов сапёрами американские производители покрывали их (в частности, кассеты BLU-3 Pineapple) яркой разноцветной краской. Однако эта мера имела и негативный эффект — яркие суббоеприпасы привлекают внимание детей, которые, пытаясь их подобрать, гибнут или получают увечья. Несмотря на существенное совершенствование механизмов взрывателей и самоликвидаторов, которые практически свели на нет «минирование» территорий неразорвавшимися суббоеприпасами, многие правозащитные организации всё равно считают бомбовые кассеты «негуманным» оружием и добиваются их запрета.

Международное законодательство

19-30 мая 2008 года в Дублине рядом стран была одобрена Конвенция по кассетным боеприпасам (Convention on Cluster Munitions), запрещающая применение кассетных бомб. Документ был подписан 3 декабря 2008 года 93 государствами. На сегодняшний день его подписали 108 государств. 1 августа 2010 года Конвенция вступила в силу[4]

Однако крупнейшие производители кассетных боеприпасов и обладатели крупнейших арсеналов — США, Россия, Китай — это соглашение не подписали. Также от подписания отказались Индия, Бразилия, Южная Корея, Пакистан, Израиль, считающие кассетные боеприпасы эффективным оружием[5]. Более того, США в 2010 году обновили некоторые виды кассетных боеприпасов[6] (в отличие от кассетных бомб, каждый элемент новой боеголовки не взрывается и использует для поражения только кинетическую энергию).

В то же время на кассетные бомбы распространяются общие ограничения, налагаемые на оружие неизбирательного действия, — в частности, запрет на их использование в густонаселённых районах. Это норма обычного права, обязательная для всех государств, независимо от их участия в Конвенции по кассетным боеприпасам.[7]

Галерея

См. также

Примечания

Дополнительная литература

  • Гладкова Д. И., Балуса В. М., Семенцов П. А. Бомбы основного назначения // Боевая авиационная техника: авиационное вооружение / Под ред. Гладкова Д. И.. — Москва: Военное издательство, 1987. — С. 26. — 279 с. — 24 000 экз.
