Карабин специальный КС-23 » Военное обозрение

КС-23 (карабин специальный 23 мм) — многофункциональное оружие для вооружения подразделений полиции. Используется для пресечения массовых беспорядков, избирательного психического, химического или силового воздействия на нарушителей общественного порядка. Представляет собой неавтоматическое ружье помпового типа работы, то есть его перезарядка выполняется механическим способом, путем движения цевья удерживающей его рукой сначала назад, а потом вперед.

Работы над созданием данного дробовика были начаты еще в 1970-х годах, он разрабатывался по заказу МВД СССР. Техзадание на создание специального карабина было сформулировано конструкторами и инженерами ЦНИИТочмаш и НИИ Спецтехники МВД. То есть над ним работали лучшие кадры государства. Перед новым карабином ставились следующие задачи: поддержка штурмовых групп при задержании особо опасных преступников, подавление массовых акций протеста с нанесением минимальных повреждений гражданам (как эффективное нелетальное средство), а также проведение контртеррористических операций (хотя в те годы такой формулировки еще не было). Новое оружие задумывалось как сугубо полицейское оружие, при этом его использование должно было быть достаточно гибким.

На вооружение новинка поступила только в 1985 году и до сих пор различные карабины КС-23 находятся на вооружении силовых подразделений РФ и ряда стран постсоветского пространства. В названии данного карабина не зря присутствует литера «С», раскрывающая его специальную составляющую. Оружие действительно специальное и специфичное, это заключается в калибре, конструкции ствола, типах используемых боеприпасов, которые позволяют добиться большой тактической гибкости использования КС-23.

КС-23 и КС-23М «Дрозд»

Казус данного оружия заключается в том, что согласно общепринятой в нашей стране классификации ГОСТа, данный карабин является артиллерийским орудием, так как он обладает калибром более 20 мм. В принципе, на рынке можно найти ружья четвертого (охотничьего) калибра («гусятницы» или «картечницы»), которые обычно используют для стрельбы по стаям диких птиц, их номинальный калибр составляет 23,75 мм. Кстати, именно на основе охотничьего патрона четвертого калибра в свое время в нашей стране был разработан 26-мм патрон, предназначенный для сигнального пистолета Шпагина. И уже затем на базе этого патрона был разработан и боеприпас для специального карабина КС-23. При этом возникает вопрос, но почему калибры разные? Ответ на него довольно прост — в КС-23 используется нарезной ствол, эти нарезы и «съедают» 3 мм.

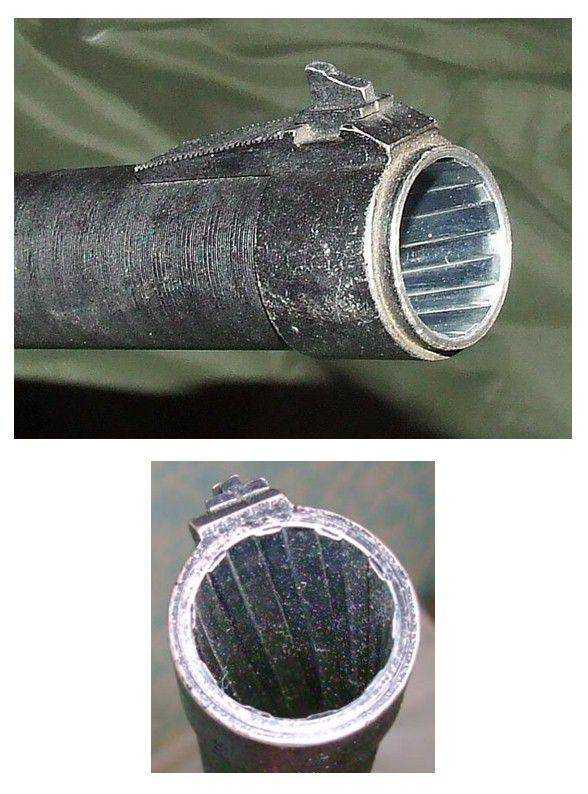

Подход с использованием нарезного ствола полностью себя оправдывает. Нарезным карабин сделали для того, чтобы он мог обеспечить требуемую кучность ведения огня. Дело в том, что представители МВД требовали от советских конструкторов разработать карабин с такой кучностью, чтобы можно было попасть в небольшой иллюминатор авиалайнера даже со сравнительно большого расстояния. Конструкторы поняли, что без использования нарезного ствола эту проблему просто не решить. Интерес представляет и другой факт. Стволы для карабина КС-23 — это укороченные и обточенные снаружи (чтобы уменьшить вес) стволы автоматических 23-мм авиационных пушек. Вот такое оригинальное решение, которое упростило производство и снизило стоимость изделия. Ствол КС-23 запирался поворотом затвора на 4 радиальных боевых упора. Общая длина ствола составляла 510 мм, а длина его нарезной части — 410 мм, всего в стволе имелось 10 нарезов.

КС-23М «Дрозд»

Практически сразу же после принятия на вооружение карабина КС-23 начались работы над его модернизированной версией КС-23М шифр работ «Дрозд». Он разрабатывался для вооружения милиции и частей внутренних войск РФ. Модернизированная версия создавалась на базе КС-23, работы начались в октябре 1990 года. Сначала новый карабины был известен как С-3. Первая партия из 25 таких карабинов С-3 была передана на испытания 10 декабря 1991 года, после этого произошло переименование карабина из С-3 в КС-23М «Дрозд». Карабин успешно прошел испытания и был принят на вооружение милиции и ВВ МВД России.

Карабин КС-23М не автоматический. Механика перезарядки данного карабина работает также, как у помпового ружья — от продольно скользящего цевья, которое жестко связано с затвором. Питание карабина патронами осуществлялось из трубчатого магазина, рассчитанного на 3 патрона, магазин размещался под стволом оружия. На карабине использовался ударно-спусковой механизм куркового типа. При выстреле канал ствола запирался с помощью поворота личинки затвора. Для стрельбы из данного оружия могла использоваться вся номенклатура боеприпасов, которые были созданы для КС-23. Помимо этого на КС-23М стала возможной установка ствольных насадок «Насадка-12» и «Насадка-6».

«Насадка-6» предназначена для ведения огня гранатами диаметром 36 мм «Черемуха-6» на дальность до 200 метров. Данная граната выделяет до 60 кубических метров газа CN. При этом данные гранаты можно использовать как ручные. «Насадка-12» предназначена для ведения огня гранатами диаметром 82 мм «Черемуха-12» на дальность до 120 метров. Такая граната выделяет до 100 кубических метров газа CN. Также с карабином КС-23М могла использоваться насадка ОЦ-06 «Кошка», которая предназначена для забрасывания крюка-кошки на высоту 7 этажа на дальность до 35 метров.

На карабине КС-23М использовался прицел открытого типа, не регулируемый. Приклад на нем был заменен на Т-образный плечевой упор. Помимо этого на оружии появилась пистолетная рукоятка. Цевье и пистолетная рукоятка были выполнены из пластика. Несмотря на тот факт, что КС — 23М «Дрозд» обладал более компактными размерами в сравнении со своим предшественником, на нем не была решена главная проблема, которая была заложена в конструкцию карабина с трубчатым магазином. Речь идет о невозможности быстрой замены типа используемого боеприпаса (к примеру, вам понадобилось бы быстро заменить патрон с резиновой пулей на патрон с газом). Данная проблема была решена только в карабине КС-23К.

КС-23К

Если карабин с литерой «М» в названии можно смело считать модернизацией базового образца, то модель с литерой «К» — это абсолютно другое оружие. Мотивы его создателей, которые сохранили старое название, заменив только букву, не совсем понятны. Да у оружия остались те же цели, есть общие боеприпасы и одинаковые детали в конструкции, но в остальном существуют разительные отличия. Так КС-23К — это карабин, который построен по схеме булл-пап. То есть рукоятка управления расположена перед магазином. При этом в отличие от первых двух моделей питание осуществляется от отъемного коробчатого магазина, рассчитанного на 7 патронов. Ряд экспертов считает, что такое решение преследовало не просто увеличение емкости магазина, но и обеспечивало возможность быстрой смены используемых боеприпасов. Вы всегда можете поменять магазин с одними боеприпасами на магазин с другими.

В карабине КС-23К используется флажковый предохранитель, который был перенесен на левую сторону оружия и располагался рядом с пистолетной рукояткой. Окно для выброса стреляных гильз было прикрыто специальной пластинкой, которая открывалась только в момент перезарядки оружия. Помимо этого появилась стойка прицела, которая также выполняет роль рукоятки, служащей для переноски карабина.

КС-23К

Боеприпасы для КС-23

Основой универсальности специального карабина КС-23 стала широкая номенклатура используемых боеприпасов. Можно было использовать как обыкновенные охотничьи патроны четвертого калибра (дробовые), так и специально созданные боеприпасы и снаряженные самостоятельно гильзы от сигнального пистолета СПШ.

Используемые патроны:

«Волна» — патрон с инертным снаряжением для проведения тренировочных стрельб.

«Стрела-3» — патрон, оснащенный пластиковой травматической пулей.

«Звезда» — патрон светозвукового воздействия.

«Черемуха-7» — патрон, снабженный слезоточивым газом CN, обладает дальностью стрельбы в 150 метров. В состоянии образовать облако газа объемом 30 кубических метров в непереносимой концентрации.

«Черемуха-7М» — модернизированная версия предыдущего патрона, обладающего увеличенным до 50 кубических метров объемом выделяемого слезоточивого газа.

«Сирень-7» — патрон, снаряженный слезоточивым газом СS, по сравнению с CN обладает большей эффективностью к гражданам, которые находятся в состоянии алкогольного опьянения. Дальность стрельбы таким патроном 100 метров, объем выделяемого газа СS — 50 кубических метров.

«Шрапнель-10» — патрон, оснащенный зарядом картечи с эффективной дальностью стрельбы 10 метров.

«Шрапнель-25» — патрон, оснащенный зарядом картечи с эффективной дальностью стрельбы 25 метров (усиленный заряд).

«Баррикада» — патрон, оснащенный остроконечной стальной пулей. Первоначально предназначался для остановки транспортных средств за счет повреждения двигателя. Но, естественно, может применяться в качестве летального боеприпаса, а также как средство бронебойного действия.

Холостой патрон — используется для звукового ошарашивающего эффекта, а также для ведения огня специальными надульными насадками.

Источники информации:
http://world.guns.ru/shotgun/rus/ks-23-r.html
http://ohrana.ru/weapon/valve/36666

http://gunsite.narod.ru/ks23m.htm

topwar.ru

Дробовик модели КС-23 / КС-23М / КС-23К (Россия / СССР)

КС-23

Карабин КС-23 (Карабин Специальный 23 мм.) является полицейским оружием. Предназначен для подавления массовых беспорядков, избирательного силового, психического и химического воздействия на правонарушителей.

Разработка КС-23 была начата еще в 70-е годы ХХ века, когда НИИ СпецТехники МВД СССР начал решать задачу по созданию эффективного несмертельного оружия для борьбы с массовыми беспорядками в местах заключения. После ряда исследований и экспериментов были разработаны 23 мм. выстрелы с газовыми гранатами, снаряженными ирритантом («слезоточивый газ»). Так как требования к новому оружию предусматривали выстреливание таких гранат на достаточно большие дальности и с хорошей точностью (с возможностью попасть первой же гранатой в обычное окно с расстояния 100-150 метров), для нового оружия пришлось применить нарезной ствол.

Для упрощения и удешевления производства были использованы облегченные и укороченные стволы от авиационных пушек калибра 23 мм. На вооружение МВД СССР новый образец, названный КС-23 начал поступать с 1985 года, и в дальнейшем был принят на вооружении правоохранительных органов России и некоторых стран ближнего зарубежья, являясь эффективным средством для борьбы с массовыми беспорядками, а также специальным средством для задержания опасных преступников.

КС-23
с патронами «Волна-Р» с резиновыми пулями

Вообще карабин КС-23 представляет собой довольно интересный казус в классификации стрелкового оружия. Во-первых, согласно все еще действующему ГОСТ 28653-90 «Оружие стрелковое. Термины и определения» данный карабин вообще не является стрелковым оружием, т.к. имеет калибр более 20 миллиметров, и с точки зрения стандарта должен уже считаться малокалиберной артиллерией. Во-вторых, невзирая на использование нарезного ствола, КС-23 использует патроны, конструктивно аналогичные патронам для гладкоствольного оружия, имеющие композитную гильзу с латунным донцем и папковым корпусом. Кроме того, помимо калиберных гранат и пуль КС-23 также может штатно применять патроны с обычной картечью, аналогичные охотничьим патронам 4 калибра.

КС-23
неполная разборка

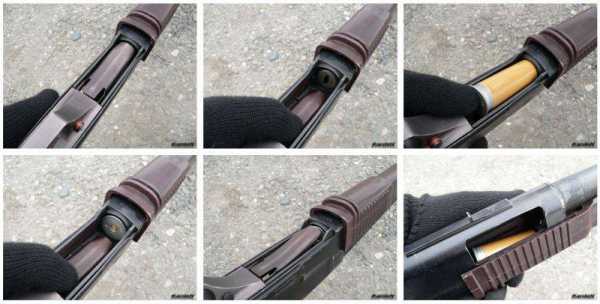

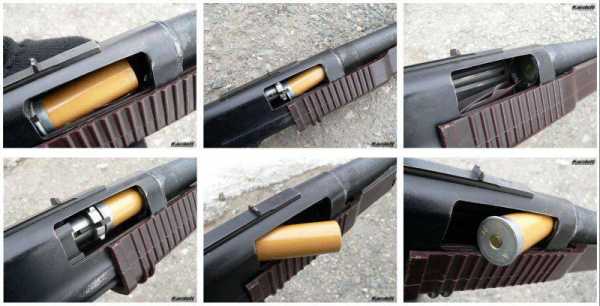

Карабин КС-23 использует ручную перезарядку с подвижным назад-вперед цевьем (так называемая «помповая» схема, pump action). Запирание ствола осуществляется поворотом затвора, имеющего четыре радиальных боевых упора.

Магазин оружия — трубчатый, расположен под стволом и вмещает три патрона.

Предохранитель имеет вид поперечной кнопки, расположенной в передней части спусковой скобы.

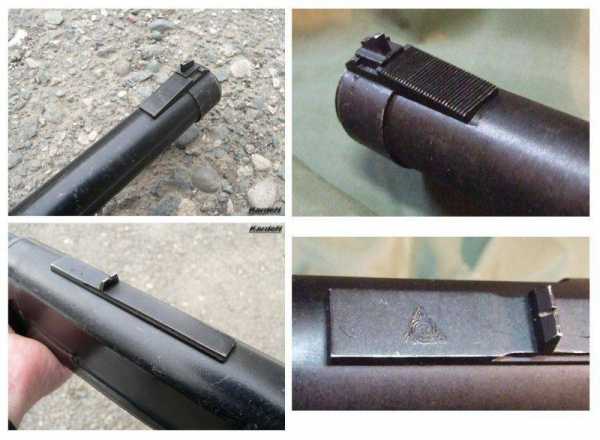

Прицел фиксированный, нерегулируемый, «винтовочного» типа. Кроме того, сверху на ствольной коробке имеется посадочное место типа «ласточкин хвост» для установки альтернативных прицельных приспособлений.

Ложа (приклад с полупистолетной рукояткой) у КС-23 выполнена из дерева, приклад имеет резиновый амортизирующий затыльник.

У карабинов КС-23М имеется отдельная пистолетная рукоятка из пластика и отъемный стальной приклад. На дульную часть карабина могут устанавливаться специальные надкалиберные мортирки для метания гранат калибром 36 мм. («Насадка-6») или 82 мм. («Насадка-12»)

Базовая номенклатура боеприпасов к карабину КС-23 включает в себя следующие типы патронов:
— 23 мм. холостой патрон для метания надкалиберных гранат.
— 23 мм. патрон «Баррикада» со стальной пулей, предназначенной для разрушения «основных узлов автотранспорта с целью его остановки», т.е. для стрельбы по двигателям и колесам.
— 23 мм. патрон «Волна-Р» травматического действия с резиновой пулей. Согласно инструкциям МВД, применение таких патронов на дальностях менее 40 метров запрещается из-за возможности нанесения тяжелых травм; максимальная эффективная дальность стрельбы составляет порядка 70 метров.
— 23 мм. патрон «Черемуха-7М» с газовой гранатой, начиненной ирритантом CN. Максимальная эффективная дальность стрельбы до 150 метров.
— 23 мм. патрон «Сирень-7» с газовой гранатой, начиненной ирритантом CS. Максимальная эффективная дальность стрельбы до 150 метров.
— 23 мм. патрон «Звезда» со свето-звуковой гранатой шокового действия.
— 23 мм. патроны «Шрапнель-10» и «Шрапнель-25» с картечью; цифра в индексе обозначает максимальную заявленную эффективную дальность применения.

	КС-23	КС-23М	КС-23К
Калибр, мм	23
Длина, мм	1040	875 / 650	741
Длина ствола, мм	510	410	460
Вес без патронов, кг	3,85	2,9	4
Емкость магазина, кол. патронов	3	3	7
Прицельная дальность, м	150	150	100

— 36 мм. граната «Черемуха-6», начиненная ирритантом CN. Выстреливается из дульной мортирки «Насадка-6» при помощи холостого патрона. Максимальная эффективная дальность стрельбы до 200 метров.
— 82 мм. граната «Черемуха-12» повышенной эффективности, начиненная ирритантом CN. Используется главным образом на открытой местности. Выстреливается из дульной мортирки «Насадка-12» при помощи холостого патрона. Максимальная эффективная дальность стрельбы до 120 метров.

В девяностых годах ХХ века на базе КС-23 были разработаны карабины КС-23М «Дрозд» и КС-23К, имевшие меньшие габариты и более приспособленные для применения в тесных помещениях.

Карабин КС-23М отличался от базовой модели только наличием съемного приклада и укороченным стволом, тогда как карабин КС-23К имел компоновку типа «буллпап» и отъемный коробчатый магазин. В серийное производство был запущен только вариант КС-23М.

КС-23М
с прикладом

Разработка КС-23М (Карабин Специальный 23 мм. Модернизированный) была начата в октябре 1990 года. Новый карабин был назван С-3, а тема разработки названа «Дрозд». Первая партия из 25 карабинов С-3 поступила на испытания 10 декабря 1991 года. После чего карабин был переименован из С-3 в КС-23М «Дрозд» и принят на вооружение милиции и внутренних войск России.

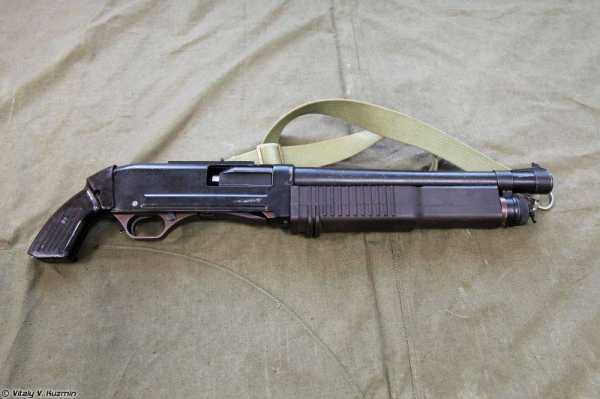

КС-23М
без приклада

Карабин КС-23М не автоматический. Механика перезарядки работает от продольно скользящего цевья жестко связанного с затвором. Канал ствола при выстреле запирается поворотом личинки затвора.

Ударно — спусковой механизм куркового типа.

Питание КС-23М боеприпасами осуществляется из трубчатого магазина на три патрона, расположенного под стволом. Для стрельбы применяется вся номенклатура патронов, используемых для стрельбы из КС — 23.

Также с КС-23М используются ствольные насадки «Насадка-6» и «Насадка-12».

Прицел карабина КС-23М открытого типа, не регулируемый.

Приклад заменен на Т-образный плечевой упор. Также появилась пистолетная рукоятка. Пистолетная рукоятка и цевье сделаны из черного пластика.

Несмотря на то, что КС-23М «Дрозд» имеет более компактные размеры, чем его предшественник, КС-23, не была решена проблема, которая заложена в конструкции ружей с трубчатым магазином, а именно проблема быстрой замены типа используемого патрона (допустим нужно быстро заменить патрон с газом на патрон с резиновой пулей). Эта проблема была решена только в КС-23К.

КС-23К

Карабин КС-23К (Карабин Специальный 23 мм. Короткий) разработан для вооружения милиции и внутренних войск России и был принят на вооружение МВД в 1998 году.

Разработка и принятие на вооружение данного карабина КС-23К было обусловлено тем, что у принятых ранее на вооружение карабинов КС-23 и КС-23М есть один недостаток, а именно то, что трубчатый магазин не позволяет в случае необходимости быстро заменить тип используемого патрона. Поэтому новый образец имеет сменный магазин.

Серийное производство карабинов КС-23К было налажено на НПО «Техника».

Карабин КС-23К имеет компоновку буллпап.

Перезарядка производится за счет подвижного цевья, жестко связанного с затвором.

Флажок механического предохранителя расположен на левой стороне, над пистолетной рукояткой.

На правой стороне ствольной коробки расположено окно выброса стрелянной гильзы. Его закрывает специальная пластина, которая открывается для выброса гильзы только при движении затвора назад.

Прицел карабина КС-23К открытого типа, не регулируемый. Высокая стойка прицела также является ручкой переноса карабина.

Питание КС-23К боеприпасами осуществляется из отъемного магазина на семь патронов. Для стрельбы применяется вся номенклатура патронов, используемых для стрельбы из КС-23.

Также используются ствольные насадки «Насадка-6» и «Насадка-12».

Защелка магазина расположена за приемником магазина.

Тыльная сторона ствольной коробки имеет резиновый затыльник.

«Селезень»

Кроме того, на Тульском оружейном заводе, на базе КС-23 было разработано охотничье ружье «Селезень» 4-го калибра, фактически отличавшееся от КС-23 только гладким каналом ствола (без нарезов). Невзирая на некоторый интерес среди потенциальных покупателей к этому образцу, в широкую продажу ружье «Селезень» так и не поступило.

weaponland.ru

Полицейские карабины семейства КС-23. Часть третья » Военное обозрение

Это продолжение статьи про карабины семейства КС-23. Первая часть находится ТУТ.

Со временем для карабина КС-23 была разработана довольно широкая номенклатура боеприпасов калибра 23 мм различного типа действия: с резиновыми и пластиковыми пулями, начинёнными картечью или с инертными контейнерами для тренировочной стрельбы, с контейнерами, содержащими химические вещества раздражающего действия CS “Сирень”, а также холостыми (с вышибными зарядами): для отстрела замков и метания специальных гранат. Были предприняты и попытки расширить возможности карабина путем создания для него патронов с твердыми пулями (свинцовыми и стальными), а также картечью. Результат оправдал ожидания, но ценой исключительной эффективности боеприпасов было высокое значение силы отдачи оружия. Это заставило конструкторов взяться за разработку аналогичных патронов 12-го калибра и гладкоствольных ружей под них.

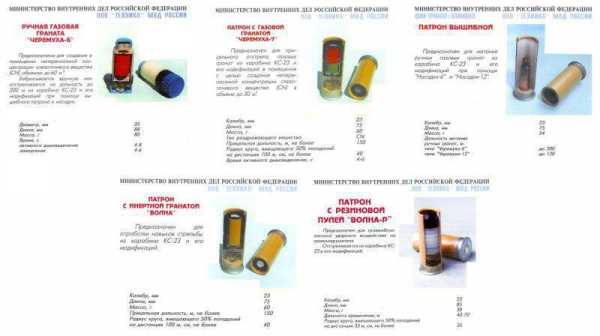

Характеристики к некоторым патронам для карабинов семейства КС, которые производились НПО «Техника» при НИИ специальной техники, позже переименованного в ФКУ НПО «Спецтехника и связь».

Возможно, это полный список 23-мм патронов с пояснениями.

Судя по комментарию пользователя с ником “Gross kaput” – существует боеприпас для экстренного вскрытия дверей.
Скорее всего, это патрон “Волна”, в которой учебную инертную гранату заменили либо пластиковым контейнером, наполненного спрессованным сыпучим материалом вроде песка, либо мешочком с мелкой свинцовой дробью.

Также “Gross kaput” упоминал о боеприпасе «Сирень-7М».
Возможно, он и был разработан, но Google о нём ничего не знает.
Скорее всего, это патрон «Сирень-7» с повышенной концентрацией ирританта CS и увеличенной до 150 – 200 метров дальностью эффективного применения.

Для увеличения эффективности оружия были разработаны надкалиберные газовые гранаты (36 и 82 мм) а также дульные насадки для их отстрела.

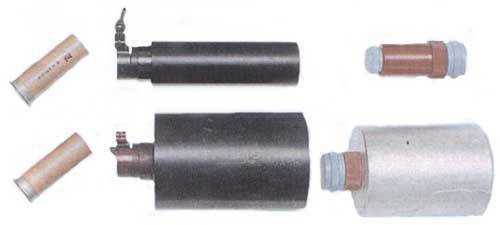

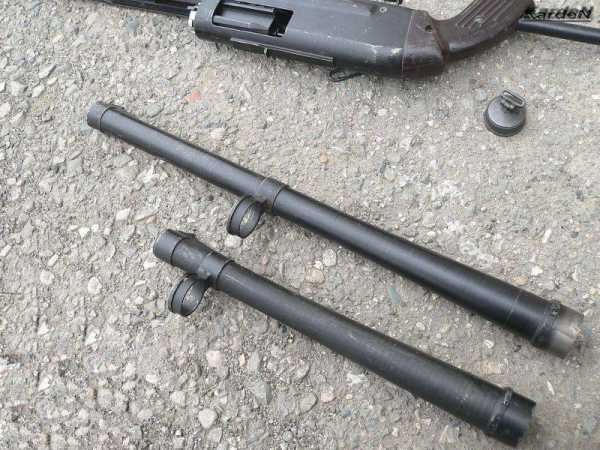

Холостые (вышибные) патроны, ствольные насадки. «Насадка-6» для стрельбы 36-мм гранатой «Черёмуха-6» и «Насадка-12» для стрельбы 82-мм гранатой «Черёмуха-12» и надкалиберные газовые гранаты (36 и 82 мм).

Карабин КС-23 с дульной насадкой № 12 для стрельбы 82-мм гранатами «Черёмуха-12».

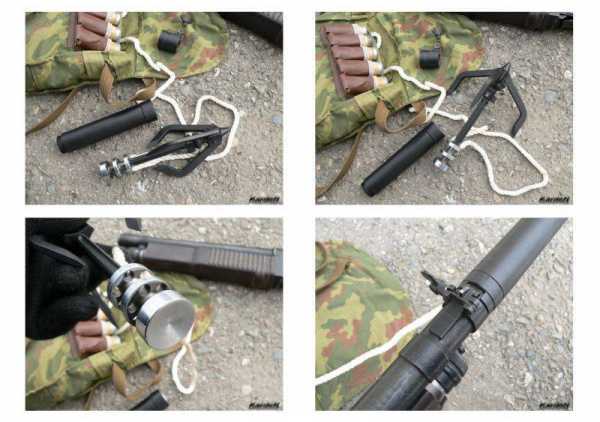

Вдобавок была разработана дульная насадка «Кошка» (ОЦ-06), позволяющая забрасывать крюк-кошку с прикреплённой к ней веревкой на дальность до 35 метров, или на высоту до уровня 7-го этажа жилого дома. “Кошек” было разработано 2 типа: со складными «лапами» (ОЦ-06-03) и с фиксированными «лапами» якорного типа (ОЦ-06-02).

Дульная насадка для отстрела крюков типа «Кошка»

Буквально перед выходом статьи обсуждал с Вадимом, моим другом и ветераном спецподразделения Министерства юстиции Республики Молдова, преимущества и потенциал карабина. Оказалось, что карабин КС-23 состоит на вооружении отряда “Пантера”, мой друг произвёл из него несколько выстрелов по стволу высохшего дерева и оценил его мощь и эффективность. Он добавил, что оружейники вполне могли бы приспособить надкалиберные насадки от “Черёмухи” для отстрела контейнера с сетью. Карабин-сетемёт пригодился бы бойцам спецназа.

ТТХ карабина КС-23:

Отзывы
Пользователь “крутоярский0474” оставил на форуме guns.ru такой отзыв:

Пользователь “grossfater_m” выложил на livejournal.com такой отзыв:

Чарли Катшоу (Charlie Cutshaw) в своей книге “Стрелковое оружие России. Новые модели” пишет:

Эффективность

“Ельцинский переворот” 1993-го года. Привожу фото и комментарий участника событий, получившего ранение. Источник: livejournal.com.

Несколько архивных фото бойцов, вооружённых карабинами КС-23.

Модификации

За несколько лет эксплуатации проявились не только сильные, но и слабые стороны карабина КС-23. Эксплуатанты пришли к выводу, что громоздкий карабин длиной более 1-го метра с массивным деревянным прикладом не всегда подходит для проведения оперативных мероприятий. ВВ и МВД просили предоставить им более компактное оружие, сохранив при этом превосходные боевые качества базовой версии. И в начале 90-х годов в рамках реализации темы “Дрозд” такая версия появилась.

КС-23М «Дрозд» (Карабин специальный 23-мм модернизированный). Работы по теме “Дрозд” начались в том же НИИ Спецтехники в октябре 1990 года, и уже 10 декабря 1991 года на испытания поступила экспериментальная партия из 25 карабинов под шифром С-3.

Испытания прошли успешно, и в том же году модернизированной версии карабина был присвоен индекс КС-23М “Дрозд” и она была принята на вооружение милиции и внутренних войск.

От базовой версии модернизированный карабин КС-23М “Дрозд” отличался укороченным на 10 см. ствол и отсутствием деревянного приклада. Приклад заменили на пластиковую ручку управления огнём и разработали съёмный Т-образный металлический плечевой упор (скелетный приклад).

В комментариях KardeN-а встретил следующие данные по номенклатуре: КС-23-1 (с прикладом и стволом стандартной длины), КС-23М (короткий ствол, приклад съёмный) и ещё КС-23-1М — ствол короткий, но приклад постоянный.

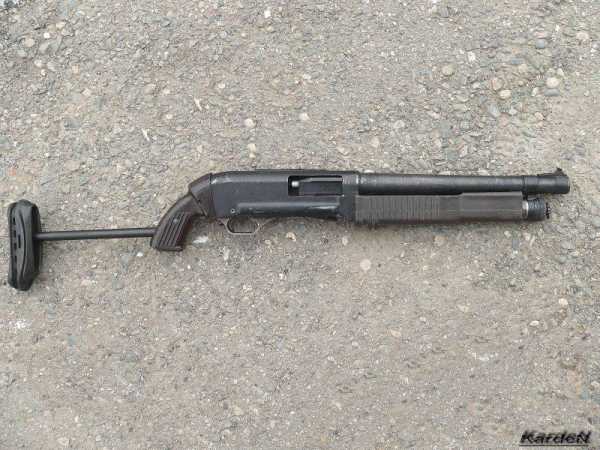

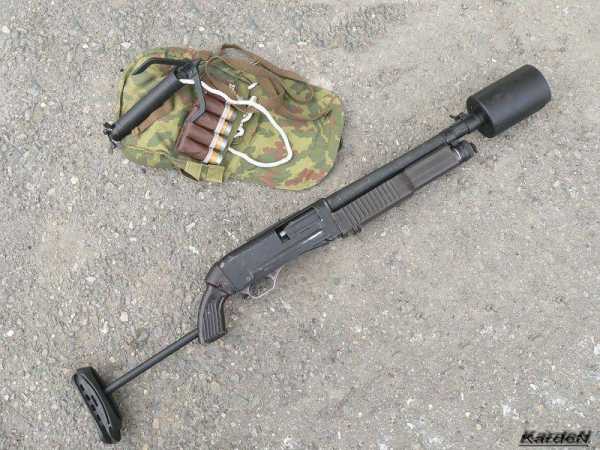

Карабин КС-23М “Дрозд” с приставным прикладом

Карабин КС-23М “Дрозд” из арсенала KardeN’а. Обратите внимание: приставной приклад оснащён резиновым амортизирующим затыльником. Самодельный “тюнинг”

Защёлка фиксатора приклада карабина КС-23М “Дрозд”

Для стрельбы из модернизированного КС “Дрозд” используется вся номенклатура патронов, применяемых для стрельбы из КС-23, в том числе и ствольные насадки «Кошка», «Насадка-6» и «Насадка-12».

Несмотря на то, что карабин КС-23М «Дрозд» более компактен, чем его предшественник, он унаследовал основные недостатки всех оружейных систем, оснащённых трубчатым магазином, а именно: низкая скорострельность, малая ёмкость магазина и невозможность быстрой замены типа используемого патрона. Этих недостатков лишена следующая версия карабина: КС-23К.

ТТХ карабина КС-23 М «Дрозд»:

Несколько архивных фото с КС-23М «Дрозд».

Кадр из видеорепортажа (Курганская область, ноябрь 2012). Бойцы СОБР МВД РФ готовятся к командировке на Северный Кавказ. Тройка отрабатывает проникновение в помещение. В руках одного из бойцов — КС-23М «Дрозд». Один выстрел из КС-23М по двери — и пошла работа!

Кадр из видеорепортажа (Курганская область, ноябрь 2012). Карабин КС-23М «Дрозд», прислонённый к стене

Кадр из видеорепортажа (Курганская область, Ноябрь 2012).

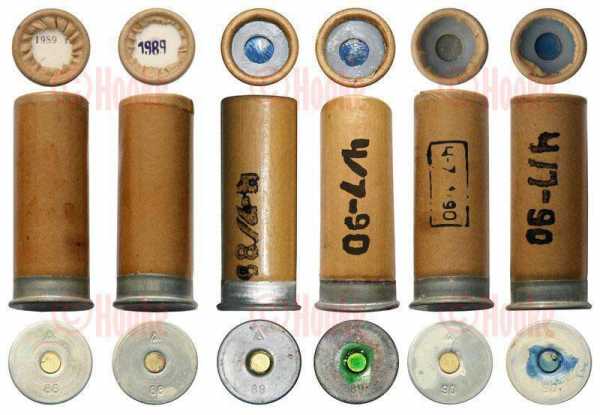

Вышибной патрон для карабинов семейства КС-23.

О мифах

Выписка из форума “Оружейка” (oruzheika.mybb.ru)

Хоть на официальном сайте Тульского КБП об этом родстве ничего не говорится, скорее всего, автор этого высказывания прав: так как и у РМБ-93, и у ГМ-94 применена конструктивная схема с подвижным стволом, магазин в обоих образцах расположен над стволом, а выброс стреляных гильз осуществляется вниз.
Принцип перезаряжания в обоих образцах также идентичен: досылание боеприпаса происходит при движении ствола назад (“на себя”), а удаление гильзы — при движении ствола вперёд “от себя”.

Карабин КС-23М и гранатомёт ГМ-94

Карабин KС-23М в кино

Фильм «Качели», 2008 год.

С бесконечными патронами в кино вроде бы стало потуже, но и без этого хватает “косяков”.

К примеру, в фильме «Качели» бойцу со ствольной насадкой для метания гранат на сотню-полторы метров не место в штурмуемом здании, а в укрытии, на некотором отдалении от него. Кто смотрел фильм, тот помнит, что в этой картине КС-23М не нашёл себе применения.

Господа-товарищи кинематографисты! Не экономьте на консультантах!

Карабин KС-23М в видеоиграх

* Crossfire VN.
* Мод для Half-Life 2 под названием Firearms: Source.
* Call of Duty: Black Ops.
* 7.62 High Calibre.

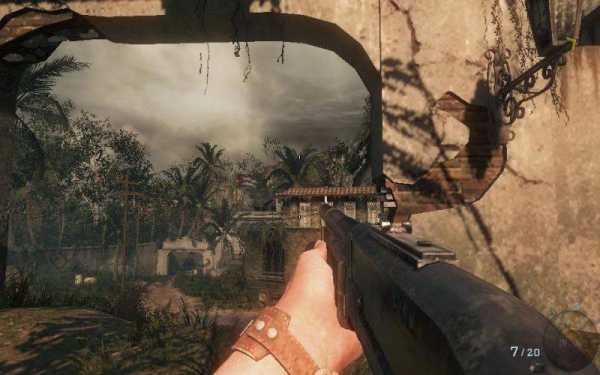

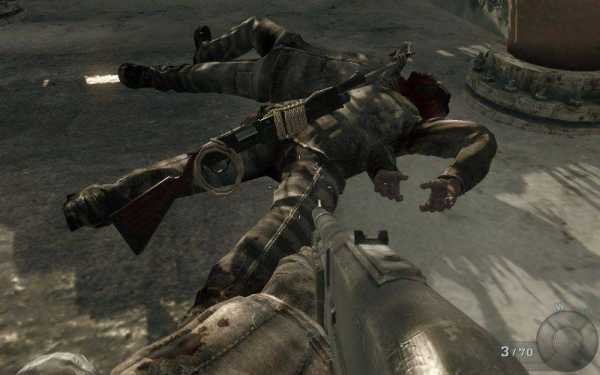

Кадр из видеоигры Call of Duty: Black Ops. В руках у персонажа — KС-23М

Кадр из видеоигры Call of Duty: Black Ops. Персонаж по имени Мейсон готов подобрать «Harpoon». Это KС-23М с насадкой ОЦ-06 “Кошка”.
С его помощью Мейсон сбивает советский вертолет во время восстания на зоне (уровень “Воркута”).

Арсенал в видеоигре 7.62 High Calibre. Красной стрелкой помечен карабин KС-23М

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…

Источники информации:
Скрылев И. КС-23: Наш полицейский карабин.
Мищук А. М. 23-мм карабин специальный (КС-23).
Дегтярёв М. Рождение «Бекаса».
Благовестов A. Из чего стреляют в СНГ.
Монетчиков С. Б. Пехотное оружие 3-го рейха. Пистолеты.
http://www.fastmarksman.ru/108s.htm
http://tipolog.livejournal.com/10706.html?thread=5330
http://ohrana.ru/weapon/valve/36666/
http://www.gunsite.narod.ru/ks23m.htm
http://www.gunsite.narod.ru/ks23.htm
http://weaponland.ru/load/drobovik_modeli_ks_23_ks_23m_ks_23k/43-1-0-163
http://forum.izhmash.at/index.php?topic=1031.0
http://forum.guns.ru/forum_light_message/1/571752.html
http://www.oxota-ru.ru/articles/iz-pushki-po-vorobyam
http://en.wikipedia.org/wiki/KS-23
https://www.zombiehunters.org/forum/viewtopic.php?f=109&t=62706&hilit=feather&sid=4bbfc6d81ee0b073b60fbfd04206695a&start=4104
https://www.zombiehunters.org/forum/viewtopic.php?f=109&t=62706&hilit=feather&sid=4bbfc6d81ee0b073b60fbfd04206695a&start=4104
http://world.guns.ru/shotgun/rus/ks-23-r.html
http://www.bratishka.ru/archiv/2013/03/2013_3_4.php
http://za-oknom-zima.livejournal.com/139104.html
http://diversant.h2.ru/guns/drobovic/ks23.html
http://shurigin.livejournal.com/88248.html?thread=5713336
http://www.chaso.ru/magazine/2012-05/ruchnaya_artilleriya/
http://www.military-quotes.com/forum/ks-23-a-t103400.html
http://www.red-alliance.net/forum/index.php?action=printpage;topic=24362.0
http://old.morfish.ru/ums/files/spas_sr-va/R4_4.files/R4_4-txt.htm
http://gunmagazine.com.ua/index.php?id=273
http://www.wwiiguns.com/store/images/kampfpistole_wgrenade_400_wwii_0804_e8a.jpg
http://grossfater-m.livejournal.com/1107292.html
http://www.molot.biz/product/b.php
http://www.winchesterguns.com/products/catalog/historic-category.asp?family=012C&offset=0
http://www.gennlab.com/win1300.html
http://humanbonb.free.fr/indexLancesfusees.html
http://alternathistory.org.ua/bezpoleznoe-oruzhie-vtoroi-mirovoi

topwar.ru

КС-23 » Дрозд » | lemur59.ru

· Карабин специальный КС-23·

КС-23 и КС-23М «Дрозд»

КС-23К
Если карабин с литерой «М» в названии можно смело считать модернизацией базового образца, то модель с литерой «К» — это абсолютно другое оружие. Мотивы его создателей, которые сохранили старое название, заменив только букву, не совсем понятны. Да у оружия остались те же цели, есть общие боеприпасы и одинаковые детали в конструкции, но в остальном существуют разительные отличия. Так КС-23К — это карабин, который построен по схеме булл-пап. То есть рукоятка управления расположена перед магазином. При этом в отличие от первых двух моделей питание осуществляется от отъемного коробчатого магазина, рассчитанного на 7 патронов. Ряд экспертов считает, что такое решение преследовало не просто увеличение емкости магазина, но и обеспечивало возможность быстрой смены используемых боеприпасов. Вы всегда можете поменять магазин с одними боеприпасами на магазин с другими.

КС-23К

Боеприпасы для КС-23

«Волна» — патрон с инертным снаряжением для проведения тренировочных стрельб.

«Волна-Р» — патрон, оснащенный резиновой пулей травматического действия. Эффективен при стрельбе на дальность до 70 метров. При этом у него есть ограничения: запрещена стрельба такими патронами, ближе чем на 40 метров. На такой дистанции существует вероятность нанесения тяжелых травм, которые могут привести и к летальному исходу.
«Стрела-3» — патрон, оснащенный пластиковой травматической пулей.
«Звезда» — патрон светозвукового воздействия.
«Черемуха-7» — патрон, снабженный слезоточивым газом CN, обладает дальностью стрельбы в 150 метров. В состоянии образовать облако газа объемом 30 кубических метров в непереносимой концентрации.
«Черемуха-7М» — модернизированная версия предыдущего патрона, обладающего увеличенным до 50 кубических метров объемом выделяемого слезоточивого газа.

«Шрапнель-10» — патрон, оснащенный зарядом картечи с эффективной дальностью стрельбы 10 метров.
«Шрапнель-25» — патрон, оснащенный зарядом картечи с эффективной дальностью стрельбы 25 метров (усиленный заряд).
«Баррикада» — патрон, оснащенный остроконечной стальной пулей. Первоначально предназначался для остановки транспортных средств за счет повреждения двигателя. Но, естественно, может применяться в качестве летального боеприпаса, а также как средство бронебойного действия.
Холостой патрон — используется для звукового ошарашивающего эффекта, а также для ведения огня специальными надульными насадками.

калибр, мм — 23 длина, мм — 1040 длина ствола, мм — 510 масса (без патронов), кг — 3,85

скорострельность, в/мин — 4-5 ёмкость магазина, патронов — 3 прицельная дальность стрельбы, м — 150

Применяются ствольные насадки «Насадка-6» (калибр — 36 мм) и «Насадка-12» (калибр — 42 мм). На стволе есть винтовая резьба для их крепления. На корпусе насадки есть мушка прицела. Целиком служит целик самого КС-23. Из насадок вышибным зарядом отстреливаются газовые гранаты «Черёмуха-6» и «Черёмуха-12». Максимальная дальность стрельбы — 200 и 120 м. Есть учебно-тренировочная граната «Волна».

КС-23М «Дрозд» — модернизированный вариант КС-23.

1 – основание 2 – курок 3 — боевая пружина 4 – ось 5 — шептало
6 — спусковой крючок 7 — ось спускового крючка 8 — предохранитель
9 — блокирующий рычаг 10 — левая и правая щёчки
11 — подаватель с рычагом
Затвор

1 — затворная рама 2 – затвор 3 – угольник 4 – палец 5 — ударник

6 – пружина 7 – выбрасыватель 8 – пружина 9 — кольцо

Порядок неполной разборки КС-23 и КС-23М

1. Проверить оружие на незаряженность (снять оружие с предохранителя, отвести цевьё в крайнее заднее положение, осмотреть патронник, перевести цевьё в крайнее переднее положение, произвести контрольный спуск с боевого взвода).
2. Отвернуть колпачок.
3. Перевести цевьё в крайнее заднее положение.
4. Отделить ствол от ствольной коробки (для этого подать ствол вперёд).
5. Отделить УСМ и подающий механизм (при помощи выколотки выбить фиксатор и, взявшись за спусковую скобу, отделить механизм от ствольной коробки).
6. Отделить затвор перемещая подвижные части при помощи цевья вперёд.
7. Отделить цевьё с тягой от магазина.
8. Отделить отражатель от спусковой коробки.
9. Разобрать магазин (удерживая его рукой, извлечь колпачок, пружину магазина и толкатель).
Сборка производится в обратном порядке.

Порядок заряжания КС-23

1. Поставить карабин на предохранитель: нажать на него пальцем с левой стороны ствольной коробки.
2. Нажать пальцем правой руки на блокирующий рычаг, отвести левой рукой за цевьё подвижные части в крайнее заднее положение (после начала движения подвижных частей можно снять палец с хвоста блокирующего рычага).
3. Повернуть карабин боковым окном ствольной коробки вверх и дослать патрон в патронник.
4. Переместить подвижные части за цевьё в крайнее переднее положение.
5. Повернуть карабин нижним окном ствольной коробки вверх и, утопив лоток подавателя, снарядить магазин.

Порядок разряжания КС-23

1. Поставить карабин на предохранитель.
2. Отжать пальцем левую отсечку, извлечь патроны из магазина, переместить цевьё в крайнее заднее положение, извлечь патрон (гильзу) из патронника.
3. Снять карабин с предохранителя и спустить курок с боевого взвода.
4. Поставить карабин на предохранитель.

КС-23М «Дрозд»
Модернизированный вариант КС-23. У него Т-образный плечевой упор и пистолетная рукоятка. Они сделаны из чёрного пластика.

калибр, мм — 23 длина, мм — 875/650 длина ствола, мм — 410 масса (без патронов), кг — 2,9
скорострельность, в/мин — 4-5 ёмкость магазина, патронов — 3 прицельная дальность стрельбы, м – 150

Автор Юферев Сергей

lemur59.ru

«СПЕЦИАЛЬНЫЙ КАРАБИН» КС-23/КС-23М. Стрелковое оружие России. Новые модели

«СПЕЦИАЛЬНЫЙ КАРАБИН» КС-23/КС-23М

Если одни только геометрические размеры можно считать новшеством, тактическое ружье КС-23, созданное ЦНИИТочмашем и имеющее у русских обозначение «карабин специальный», можно считать олицетворением нововведения. Вероятно, это самое крупнокалиберное серийное ружье в мире и, возможно, самое большое когда-либо созданное ружье с перезаряжанием «насосного» типа. Ствол диаметром 23 мм приблизительно соответствует 6-му калибру. Из ружья можно стрелять боеприпасами различных типов, в том числе дробью, гранатой со слезоточивым газом, резиновой пулей и зарядом дня остановки автомашины. Как утверждается, заряд для остановки автомашины способен разнести вдребезги весь блок двигателя! КС-23 обладает значительной отдачей, что неудивительно при таком калибре. У одного западного специалиста, посетившего ЦНИИТочмаш, при первом же выстреле из КС-23 сорвался зубной мост, а при втором, на котором настояли гостеприимные русские хозяева, сломалась челюсть!

КС-23М – модификация КС-23 с укороченным стволом и пистолетной рукояткой, которую можно оснастить металлическим прикладом. Это оружие наблюдалось в руках бойцов спецназа в Чечне. Сделать выстрел из этого гиганта, удерживая его одной рукой за пистолетную рукоятку, – вот что отличает настоящих ценителей стрелкового оружия от дилетантов-любителей. Еще удивительнее то, что существует коммерческий спортивный вариант модификации КС-23 с пистолетной рукояткой! Периодически попадается на глаза модификация КС-23 с отделяемым магазином, однако представители ЦНИИТочмаша уклоняются от ответов на вопросы о ней.

Специальный карабин КС-23 калибра 23 мм.

Ружье КС-23 «Дрозд» с гранатой с «черемухой» (с газом «Си-Эн»).

В остальном, за исключением размеров, КС-23 – вполне обычное ружье. Трубчатый магазин располагается под стволом, перезаряжание осуществляется «качанием насоса» – перемещением цевья назад. Затвор с несколькими боевыми выступами передвигается в затворной раме, напоминающей систему Стоунера. Согласно некоторым российским источникам, ствол КС-23 нарезной. Предлагаются специальные устанавливаемые на дуло гранатометы с различными типами гранат. Один из гранатометов имеет вид чашки, а другой – втулки. Гранатомет надевается на дуло и крепится с помощью простой скобы и гайки-барашка. Обе модификации, КС-23 и КС-23М, стоят на вооружении войск МВД.

ХАРАКТЕРИСТИКИ КС-23/КС-23М

Калибр 23 мм (6-й калибр)

Принцип действия ручное перезаряжание, «насос»

Вес 3,85 кг (3,48 кг)

Длина 1040 мм (650 мм)

Длина ствола 500 мм (350 мм)

Эффективная дальность выстрела 100-150 м

Емкость магазина 3 патрона (+1)

Прицельное приспособление мушка; целик с прорезью

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Полицейские карабины семейства КС-23. Часть вторая » Военное обозрение

Это продолжение статьи про карабины семейства КС-23. Первая часть находится ТУТ.

Советские реалии

После анализа типичных ситуаций одной из задач, поставленных перед оружейниками стала точность оружия, позволяющая попасть в квадрат 50х50 см. на дальность 100-150 м. Другой задачей было создание гранаты, создающей облако слезоточивого газа с непереносимой концентрацией объёмом около 30 куб. м. То есть от нового оружия требовалось возможность вести стрельбу гранатами на достаточно большие дальности и с хорошей точностью, обеспечив попадание первой же гранатой в окно здания или автомобиля с расстояния в полторы сотни метров.

Для увеличения дальности стрельбы и точности боя напрашивался более длинный ствол и полноценный приклад, а вдобавок — неплохо было бы предусмотреть возможность установки оптического прицела. Вырисовывался довольно габаритный образец оружия, и создавать его однозарядным было, по крайней мере, нецелесообразно. И вместо того, чтобы в очередной раз подгонять ракетницу под нужды заказчика, было решено разработать для него оружие “с нуля”.

Вначале для замены сигнального пистолета было разработано экспериментальное гладкоствольное магазинное ружьё под патроны 12-го калибра. Затем был создан гладкоствольный помповый карабин оригинальной конструкции ССК-26 (специальный стрелковый комплекс, 26 мм) с коробчатым магазином под охотничьи патроны 4-го калибра (26,5 мм).
Конструктивной особенностью ССК-26 являлось перезаряжание, которое приводилось в действие перемещением цевья вместе со стволом. Причём отражение стрелянной гильзы происходило при движении ствола вперёд (а не назад, как у всех остальных помповых ружей). При движении назад ствол как бы “надевался” на очередной патрон. Благодаря оригинальной схеме с подвижным стволом, расположенным под магазином, удалось отказаться от продольно-скользящего затвора и тем самым получить ощутимый выигрыш емкости магазина (6 патронов 12/76 или 7 патронов 12/70) в весе и габаритах оружия. К слову сказать, впоследствии механизм перезаряжания ССК-26 был использован в помповом ружье с надствольным трубчатым магазином РМБ-93 и в её гражданских модификациях РМО-93 “Рысь”.

В ходе испытаний этих образцов эксперты из МВД к выводу, что оптимальную эффективность может обеспечить калибр 23 мм, а для получения приемлемой точности ствол следует выполнить нарезным.

Рождение

Работы по созданию нового оружейного комплекса были начаты в 70-е годы прошлого века, в НИИ Спецтехники МВД СССР. За основу для нового боеприпаса была взята гильза 4-го калибра от той же ракетницы, но с учетом нарезной ствол оружия калибр патрона сделали немного меньше, и он стал именоваться 23-миллиметровым.

После целой серии исследований и экспериментов на базе 26-мм патрона “Черёмуха-4” были разработаны выстрелы с химическими гранатами, снаряженными слезоточивым газом CN «Черёмуха-6» и «Черемуха-7».
Эффективная дальность стрельбы этих боеприпасов составляла около 150 метров. На максимальной дальности гранаты пробивали два листа стекла (окно с двойным остеклением), а с расстояния 40 — 50 м гранаты были способны пробить 30-мм деревянную доску или стальной лист толщиной до 1 мм.

26-мм патроны “Черёмуха-7” с дистанционными газовыми гранатами разных годов выпуска. Маркировка Ч-7/89 расшифровывается так: “Черёмуха-7” 1989 г.в. А маркировка Ч/7-90 как “Черёмуха-7” 1990 года выпуска. Полный сумбур с цветовой маркировкой… Перестройка, начало экономического спада…

В конце концов от торчащего отъёмного коробчатого магазина решили отказаться в пользу трубчатого подствольного (видимо, в угоду компактности), и оружейники приступили к разработке классического оружия помпового действия с продольно-скользящим цевьем, неподвижным стволом и привычным принципом перезаряжания: выброс гильзы — цевьё “на себя”, заряжание — цевьё “от себя”.

Как уже писалось, для повышения точности стрельбы ствол оружия решили выполнить нарезным. Десять нарезов придают снаряду вращательное движение, чем обеспечивается достаточная точность стрельбы на дальность прицельного огня. Для нового оружия предусмотрели возможность установки оптического прицела, а для упрощения и удешевления производства были использованы укороченные и облегченные стволы от 23-мм авиационных пушек.

Нарезные стволы карабинов семейства КС-23. Со стволом от ГШ-23. Прямо ручная “Тунгуска”…

Отечественным оружейникам хотелось создать помпу, которая превосходила бы зарубежные аналоги. Я считаю, что кое в чём им удалось их переплюнуть: по крайней мере, в плане могущества применяемых боеприпасов, разнообразия их поражающего действия и возможности использования ствольных насадок. А в остальном — классика жанра.

Это, кстати, одно из первых ружей, разработанных в СССР по «помповой» схеме. А если говорить о серийных образцах, то первое.

Запирание ствола происходит при повороте затвора с четырьмя радиальными боевыми упорами.

Питание карабина происходит при помощи механизма подачи патронов, который подаёт их поочерёдно из трубчатого подствольного магазина ёмкостью в три патрона.

Писали о существовании версии КС-23-2, у которого ёмкость магазина была увеличена до 4-х патронов, но видимо она так и осталась в качестве опытного образца. Возможно, речь идёт об удлинителях подствольных магазинов, которые производит, к примеру, предприятие «Тактика-Тула».

Как осуществляется заряжание магазина карабина КС-23 патронами, показано ниже, в серии фотографий, которые любезно разрешил использовать KardeN.

Как и в большинстве оружейных систем, в карабине КС-23 возможно и ручное досылание патрона непосредственно в патронник. Во-первых, это позволяет быстро и бесшумно зарядить оружие, а во-вторых, в ствол можно подать боеприпас с другим типом действия: не газовый, а вышибной. Для этого движением “на себя” отведите цевьё назад, чтобы приоткрылось окно выбрасывателя, вставьте в него патрон, затем движением “от себя” верните цевьё в крайнее переднее положение. При этом патрон досылается в патронник, канал ствола запирается и оружие готово к стрельбе.

Некоторые оружейные системы позволяют быстро заменить один тип используемого боеприпаса на другой. Например, извлёк из патронника вышибной и вставил вместо него дробовой. В КС-23 это невозможно. Зато у гражданской версии карабина («Бекас»), созданного на базе КС-23 эта возможность уже есть. К “Бекасу” я вернусь в одной из следующих частей.

Внешний вид УСМ карабинов семейства КС-23 в разных ракурсах

Но вернёмся назад, вспомним о американском следе и сравним затворы и УСМ ружья Winchester 1300 и карабина КС-23.

Не мне судить о степени схожести, напомню лишь, что в мире много схем запирания ствола, ударно-спусковых механизмов и механизмов удаления гильз. До сих пор не утихают споры: скопировал ли М. Т. Калашников немецкий автомат Sturmgewehr 44, или нет, а также скопировал ли Н. Ф. Макаров немецкий пистолет Walther PP, или нет. И если скопировали, то в какой степени. Я решил не рассуждать о плагиате, иначе окажется, что большинство образцов современного оружия скопировано у Джона Браунинга.

Для обеспечения безопасности карабины семейства «КС-23» оснащаются предохранителем кнопочного типа и блокирующим рычагом, который фиксирует цевьё в крайнем заднем положении и препятствует его перемещению. Таким образом, предотвращается возникновение внештатных ситуаций при взведенном курке или при нахождении патрона в патроннике.

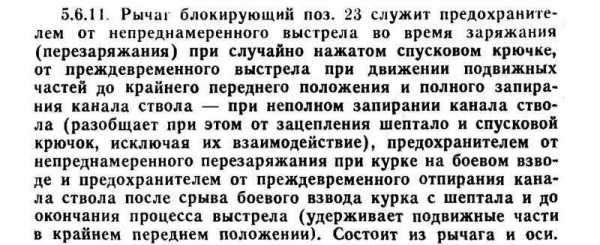

Выписка из инструкции по эксплуатации КС-23

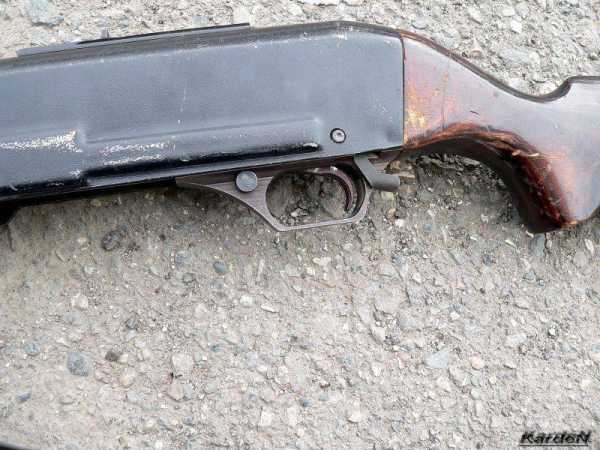

Кнопка предохранителя (перед спусковым крючком) у карабинов семейства КС-23. За спусковой скобой — рычаг, блокирующий цевьё

Блокирующий рычаг используется каждый раз, когда необходимо извлечь стреляную гильзу или дослать патрон в патронник.

Порядок использования:
а) выключить предохранитель;
б) нажать большим пальцем на хвост блокирующего рычага и резким движением “на себя” привести цевьё в крайнее заднее положение, затем энергичным движением “от себя” вернуть его в крайнее переднее положение.
Патрон в стволе, оружие заряжено и готово к стрельбе. Можно прицелиться и нажать на спусковой крючок или поставить на предохранитель. Для производства следующего выстрела отпустить спусковой крючок и повторить всё заново.

Прицельные приспособления у КС-23 открытого типа и состоят мушки и целика. Мушка подвижная, установлена на основании с антибликовой насечкой и смещается только в горизонтальной плоскости.

Целик нерегулируемый, состоит из отрезка прицельной планки с креплением типа “ласточкин хвост”, которая, в свою очередь, расположена на верхней части ствольной коробки. Это даёт возможность установки альтернативных прицельных приспособлений. При необходимости на планку “ласточкин хвост” можно установить переходник с планкой Пикатинни.

Кадр из документального фильма: боец спецподразделения
целится из КС-23, оснащённого оптическим прицелом ПУ.
(видео в конце статьи)

Снова вспомним о американском следе и сравним прицельные приспособления ружья Winchester 1300 и карабина КС-23.

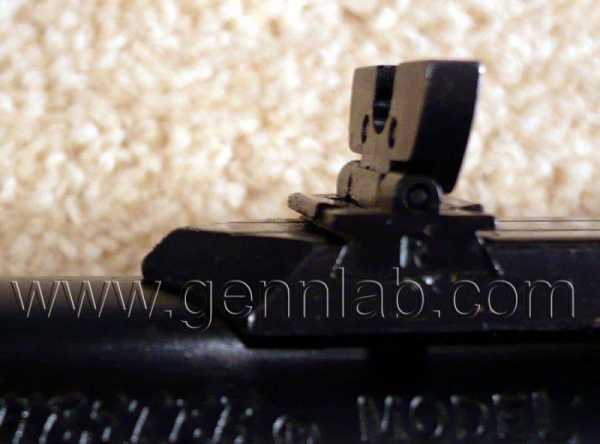

Регулируемый целик на Winchester 1300.
[center]
Как я уже писал выше, в отличие от КС-23, ствольная коробка Win 1300
изготавливалась из алюминиевого сплава, методом литья под высоким давлением.[/center]

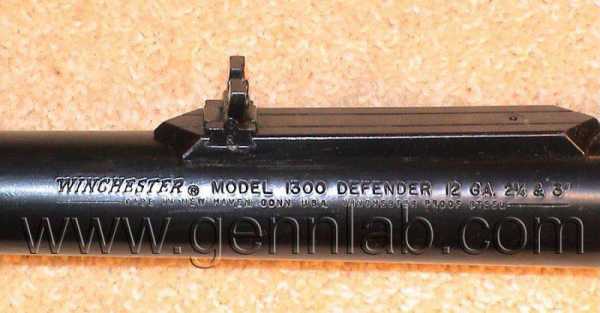

Съемный ствол Winchester 1300. Судя по всему, штатная мушка нерегулируемая.

Ложа у карабина КС-23 выполнена из дерева, а приклад имеет резиновый амортизирующий затыльник.

Новый образец оружия приняли на вооружение под обозначением КС-23 (карабин специальный, 23 мм), и в середине 1980-х годов он начал поступать в подразделения МВД СССР. Сразу после своего появления КС-23 зарекомендовал себя эффективным средством как для борьбы с массовыми беспорядками так и для задержания опасных преступников. На протяжении 30 лет он состоял на вооружении силовых структур СССР, а после его распада продолжает служить не только в правоохранительных органах РФ и аналогичных структурах некоторых стран СНГ.

Страны-эксплуатанты

* СССР — МВД.
* РФ — ОВД, ВВ и погранвойска, налоговая полиция.
* Украина — подразделения специального назначения «Беркут».
* Армения — МВД.
* Казахстан — МВД, сотрудники исправительных учреждений Минюста, дисциплинарной воинской части МО.
* Узбекистан — таможенный комитет.
* Молдова — Департамент пенитенциарных учреждений.

Уверен, что это неполный список стран-эксплуатантов. Я считаю, что раз КС-23 находился на вооружении силовых структур СССР, то некоторое количество карабинов находилось в каждой из союзных республик. А после распада СССР они никуда не делись.

В классификации стрелкового оружия карабин КС-23 представляет собой любопытный казус. Согласно ГОСТ 28653-90 «Оружие стрелковое. Термины и определения», стрелковым оружием считается нарезное оружие калибром менее 20 мм (свыше 9 до 20 мм исключительно). Так как у КС-23 калибр более 20 мм, то с точки зрения ГОСТ уже можно считать малокалиберной артиллерией.

Но это не первый и, видимо, не последний казус в классификации оружия. Вспомните путаницу с обозначениями модификаций винтовки Маузера образца 1898 года: принятую на вооружение в 1935-м году винтовку назвали “Karabiner 98-k” (Kurz — ”короткий”), карабин назвали “Gewehr 98” (Gewehr — “винтовка”) и укороченную винтовку для парашютных и горно-пехотных частей назвали тоже винтовкой “Gewehr 33/40”. То есть немцы официально назвали винтовку карабином, и наоборот.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…

topwar.ru

КС-23М «Дрозд» | Военное оружие и армии Мира

КС-23М «Дрозд» — один из лучших представителей семейства специальных карабинов КС, предназначенных для широкого круга полицейских задач.

Известный русский учёный — биолог, охотник, рыболов и популяризатор охотничьего и рыболовного дела, Леонид Павлович Сабанеев подготовил и издал в 1892 г. свой выдающийся труд «Охотничий календарь». В этой монографии он много внимания уделил жизни птиц и зверей, являющихся объектами охоты. Значительное место в своей монографии автор отвёл таким птицам, как дрозды — рябинники, чёрные, певчие и, наконец, белобровики. Эти птицы в чернозёмные районы России прилетают в середине апреля, а покидают в сентябре. Охота на них осуществляется в основном в сентябре.

Русские оружейники, уважая эту птицу как охотничью добычу, присвоили её имя нескольким образцам оружия. «Дрозд» — это и комплекс активной защиты объектов бронетанковой техники, и газобаллонный пистолет МР-661 К, и карабин специальный КС-23М.

О последнем и пойдёт речь. КС-23М это представитель семейства специальных карабинов КС-23, созданных по тактико-техническим требованиям МВД СССР для оснащения специальных подразделений сил поддержания правопорядка.

Карабины КС-23 — не автоматическое оружие для ведения одиночного огня и перезаряжаемое подвижным цевьём. Образец разработан специалистами-оружейниками ЦНИИТОЧМАШа под руководством директора организации В.М. Сабельникова и начальника отдела А.С. Волкова. Авторский коллектив (Г.П. Шершнев, В.И. Бабин, В.И. Плотников, Г.Т. Морозова, ЕМ Чернов, О.Н. Арефина, В.А. Капустин) создал комплекс нелетального оружия в составе карабина, дульных насадок для метания газовых гранат и боеприпасов различного поражающего действия. В дальнейшем конструкторская документация на карабин была передана на Тульский оружейный завод для технологической отработки и организации серийного производства.

Созданию карабина КС-23 предшествовало изучение отечественного и зарубежного опыта в области разработки и производства оружия данного класса. Сначала был рассмотрен проект магазинного ружья 12-го калибра. Однако анализ конструкции существующих образцов показал, что для выполнения требований МВД к такому оружию, необходимо оснастить его нарезным стволом большего калибра. Специалисты выбрали нарезной ствол калибра 23 мм, позаимствовав его, после соответствующей доработки, от 23-мм авиационной пушки. Новое оружие включает следующие основные узлы: ствол, ствольную коробку, магазин, затвор, цевьё с тягой ударно-спусковой и подающий механизм, ложу, отражатель, колпачок, винт крепления ложи к ствольной коробке и фиксатор.

Ствол оружия отъёмный нарезной калибра 23 мм, канал ствола имеет 10 нарезов (длина нарезной части — 410 мм). В казённой части ствола выполнены патронник, пазы для выбрасывателя и отражателя и четыре боевых упора. На внешней стороне ствола имеется буртик для упора в корпус ствольной коробки, а в средней части с помощью штифта закреплена обойма, в которой установлен фиксатор. В дульной части смонтированы основание мушки и мушка. На дульной части имеется резьба для установки насадок типа «мортирка».

Ствольная коробка стальная штампованная. В передней части коробки выполнено окно для ствола, с правой стороны — окно для удаления гильзы, внизу — окно для УСМ и подающего механизма.

Магазин—трубчатый, тонкостенный расположен под стволом. Пружина магазина винтовая и работает на сжатие. Затвор осуществляет досылание патрона, запирание канала ствола при выстреле, извлечение стреляной гильзы из патронника, постановку курка на боевой взвод и приводит в действие подающий механизм. Запирание осуществляется поворотом затвора, боевые выступы которого при этом заходят за боевые упоры ствола.

Ударный механизм куркового типа, спусковой механизм имеет разобщитель и обеспечивает ведение только одиночного огня. Механизм перезарядки имеет подвижное цевьё и допускает только ручную перезарядку, выбрасывающий механизм снабжён качающимся выбрасывателем, отражающий механизм обеспечивает отражение гильзы в правую сторону.

Прицельные приспособления — постоянные открытого типа и включают в себя целик (на ствольной коробке) и мушку (на дульной части ствола). Оружие снабжено предохранителями — от случайного выстрела (кнопка в передней части спусковой скобы), от преждевременного выстрела и отпирания канала ствола (расположен слева внизу задней части ствольной коробки).

Цевьё с тягой служит для удержания карабина стрелком при прицеливании и стрельбе. Тяга цевья—для направления движения подвижных частей вдоль магазина и внутри ствольной коробки. Материал цевья — дерево или пластмасса.

Ложа состоит из собственно ложи, резинового затыльника, антабки и винта. Она вставляется в гнездо на заднем торце ствольной коробки и крепится там винтом. Материал ложи — дерево или пластмасса.

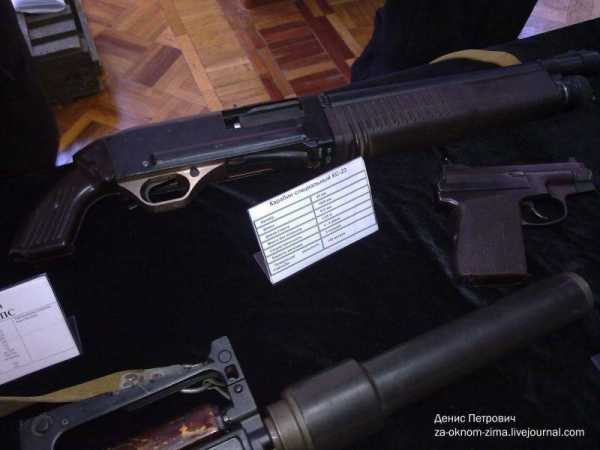

Специальный карабин КС-23 с комплектом боеприпасов нелетального действия был принят на вооружение подразделений МВД СССР в 1983 г., а первые серийные образцы поступили в МВД даже раньше — в 1981 г.

Опытная эксплуатация КС-23 в спецподразделениях МВД СССР и РФ вызвала ряд замечаний и предложений по дальнейшему совершенствованию конструкции этого оружия и повышения его эффективности. После внимательного изучения этих предложений оружейники продолжили дальнейшее совершенствование конструкции.

В конце 80-х гг. XX столетия создаётся образец КС-23-2 с магазином увеличенной ёмкости (на четыре патрона). В процессе эксплуатации в подразделениях МВД КС-23 подтвердил заложенные в ТТТ характеристики, но, по мнению военнослужащих, имел относительно большую массу (масса КС-23 без патронов 3,85 кг) и длину—1040 мм), что вызывало определённые трудности при его использовании в боевой обстановке. В 1990 г. создаётся карабин специальный КС-23М «Дрозд».

КС-23 «Дрозд» снабжён ложей и рукояткой пистолетного типа, отъёмным металлическим плечевым упором, стволом меньшей длины, что соответственно унижает и общую длину оружия. Масса образца составляет 3,7 кг, длина оружия в боевом 875 и походном вариантах 650 мм, длина ствола 410 мм. Антабка установлена на левой стороне ствольной коробки. Карабин КС-23М широко используется для ведения спецопераций в зданиях. Подходит он и для скрытого ношения в кейсах и сумках.

Разработан также вариант базового образца КС-23 по схеме «буллпап» с магазином на семь патронов.

В 1996-1997 гг. специалисты АО «ТОЗ» на базе КС-23 разработали охотничье гладкоствольное ружьё 4-го калибра ТОЗ-123 «Селезень». Основное назначение этого оружия — охота на крупные стаи перелётных птиц из засидок или из лодок. В иностранной литературе, например в книге Чарли Катшоу «Стрелковое оружие России. Новые модели», издательство «Эксмо-Пресс», 2002 г., на с. 168-169 утверждается, что существуют также коммерческий спортивный вариант КС-23 с пистолетной рукояткой и модификация КС-23 с отделяемым магазином.

Вот ещё один интересный факт—первые опытные образцы КС-23 оснащались оптическими прицелами и комплектовались треножными станками-штативами. В дальнейшем от этих решений отказались.

В 1993 г. в филиале ГУП КБП — ЦКИБ СОО с использованием в качестве оружия-носителя моделей КС-23 и КС-23М А.Д. Слепцов разработал по заказу МВД РФ наствольное линемётное устройство ОЦ-06 «Кошка». ОЦ-06 предназначено для оснащения подразделений МВД и МЧС и используется для преодоления преград в виде стен, горных завалов и заборов высотой до 20 м. Линемётное устройство имеет подвижный зацеп типа «кошка» с поршнем; зацеп состоит из трёх складывающихся звеньев и соединён с линём; устройство смонтировано в неподвижной быстросъёмной направляющей. Направляющая устанавливается в дульной части карабина с использованием кронштейна насадки. Вышибной патрон—это штатный холостой патрон. Масса этого устройства с линём — 2,0 кг, длина линя — 50 м, дальность и высота заброса, соответственно, 35 м и 20 м, а максимальная нагрузка на одно звено зацепа — 200 кг.

Комплекс специальных карабинов КС включает в себя вместе с оружием и комплект боеприпасов (патронов) различного назначения. Они имеют вид охотничьих патронов — гильза папковая с металлическим донцем, капсюль «Жевело-М» центральный, длина гильзы — 75 мм, диаметр папковой части и металлического донца, соответственно, 26,6 и 29,7 мм.

Для стрельбы из карабинов используются патроны в различном снаряжении: патрон для учебно-тренировочной стрельбы («Волна»), патрон травматический со сферической резиновой пулей («Волна-Р»), патрон травматический с пластмассовой пулей («Стрела-3»), патрон с ирритантом («Сирень-7»), патрон с контейнером с ирритантом CS («Черёмуха-7»), патрон с ирритантом CN в контейнере («Черёмуха — 7М»), патрон с остроконечной стальной пулей («Баррикада»), патрон с картечью («Шрапнель-Ю» и «Шрапнель — 25), свето-звуковой патрон («Звезда») и холостой патрон (ПВ-23).

Создаются также опытные специальные патроны, например с цилиндрической пулей для стрельбы по автопокрышкам или с осколочно-фугасной гранатой для повреждения электропроводки и бензопроводов под капотом машины, а также патрон со свинцовой картечью для целей самообороны. Для стрельбы надкалиберными боеприпасами карабины КС снабжаются специальными насадками — мортирками. Есть мортирки калибра 36 мм для газовых гранат «Черёмуха-6» «Насадка-6», калибра 82 мм для газовых гранат «Черёмуха-12» «Насадка-12» и насадка ОЦ-06 — линемётное устройство.

При разработке тактико-технических требований на новое специальное оружие (в данном случае оружие типа КС-23) МВД особое внимание уделило вопросам точности и дальности стрельбы. В частности, образец должен обеспечивать попадания специальным боеприпасом на максимальной дальности в окно здания. Испытания оружия подтвердили высокую точность стрельбы: на дальности 100 м попадания группировались в круге диаметром 1000 мм. Максимальная дальность стрельбы составила 400 м.

При стрельбе газовыми гранатами типа «Черёмуха-7» с начальной скоростью 270 м (прицельная дальность составляет 150 м) этот боеприпас на дальности 40-50 м она пробивает деревянную доску толщиной 30 мм или стальной лист толщиной 1 мм, а с расстояния 150 мм — два оконных стекла.

Карабины КС-23, КС-23М, КС-23-2, КС-23К с боеприпасами нашли широкое применение и были приняты на вооружение спецподразделений МВД РФ. В настоящее время их также широко используют в республиках Казахстан, Армения, Узбекистан, Украина. Это оружие прошло боевое «крещение» после развала СССР, «побывав» во всех горячих точках на территории бывшего Союза.

Оставить эмоцию

Нравится Тронуло Ха-Ха Ого Печаль Злюсь

Карабин специальный КС-23 » Военное обозрение

Дробовик модели КС-23 / КС-23М / КС-23К (Россия / СССР)

Полицейские карабины семейства КС-23. Часть третья » Военное обозрение

КС-23 » Дрозд » | lemur59.ru

«СПЕЦИАЛЬНЫЙ КАРАБИН» КС-23/КС-23М. Стрелковое оружие России. Новые модели

Полицейские карабины семейства КС-23. Часть вторая » Военное обозрение

КС-23М «Дрозд» | Военное оружие и армии Мира

Добавить комментарий Отменить ответ
