Карабин симонова скс: 7,62-мм самозарядный карабин Симонова(СКС), обр. 1945

Содержание

7,62-мм самозарядный карабин Симонова(СКС), обр. 1945

ТТХ:

Масса, кг:	3,75 (без патронов) 3,9 (снаряжённый)
Длина, мм:	1260/1020 (со штыком в боевом/походном положении)
Длина ствола, мм:	520
Патрон:	7,62х39 мм
Принципы работы:	отвод пороховых газов
Скорострельность, выстрелов/мин:	35—40 (боевая)
Начальная скорость пули, м/с:	735
Прицельная дальность, м:	1000, 400 (эффективная)
Максимальная дальность, м:	3600 (полёт пули)
Вид боепитания:	коробчатый двухрядный неотъёмный магазин
Прицел:	секторный

ПАСПОРТ на Карабин СКС(формат PDF)

7,62-мм самозарядный карабин Симонова (СКС, Индекс ГРАУ — 56-А-231, за рубежом также известен как СКС-45) — советский самозарядный карабин конструкции Сергея Симонова, принят на вооружение в 1949 году. После принятия в 1943 году на вооружение промежуточного патрона 7,62×39 мм конструкции Н. М. Елизарова и Б. В. Сёмина развернулись работы по созданию новой системы стрелкового вооружения под этот патрон.

Первые образцы СКС под патрон 7,62×39 мм были созданы Симоновым к концу 1944 года на основе карабина, разработанного им же в рамках конкурса на новый карабин ещё в 1940—1941 годах, но не пошедшего в производство из-за эвакуации заводов.

Помимо патрона отличиями нового карабина стали неотъёмно-откидной штык, отсутствие дульного тормоза-компенсатора, съёмная газовая камора. Небольшая партия новых карабинов в начале 1945 года поставлялась на курсы «Выстрел».

Оружие получило положительные отзывы, однако доводка карабина и самого нового патрона продолжалась вплоть до 1949 года, когда СКС поступил на вооружение Советской Армии.

В течение десятилетия СКС стоял на вооружении армии наряду с автоматом Калашникова и ручным пулемётом Дегтярёва. Все три образца под промежуточный патрон существенно дополняли друг друга, имели определённые преимущества и недостатки. Так, например, АК за счёт возможности стрельбы очередями создавал большую плотность огня, что увеличивало эффективность стрельбы на небольших расстояниях, а также при ведении огня по групповым целям.

небольшой видеоролик показывающий пространство внутри ствола СКС 45. работу затвора (вид со стороны патронника).

В то же время, прицельная линия и ствол СКС на 10 и 10,5 см соответственно длиннее, чем у АК, что положительно сказывалось на точности.

За счёт автоматизации заряжания и возможности пополнять магазин с помощью обоймы карабин удовлетворял всем требованиям ведения огневого боя на средних и дальних дистанциях.

К концу 50-х годов, с целью унификации стрелкового оружия в Советской Армии, было принято решение о повсеместной замене в стрелковых частях карабинов автоматами. По мнению командования, наряду с несомненным преимуществом АК в высокой плотности огня стрелковых подразделений, преимуществом СКС в ведении одиночного огня можно пренебречь, так как в современном бою последний фактор уже не играл решающей роли.

Если Вы когда ни будь хотели посмотреть на крим-метку оставленную штифтом в стволе- вот она.

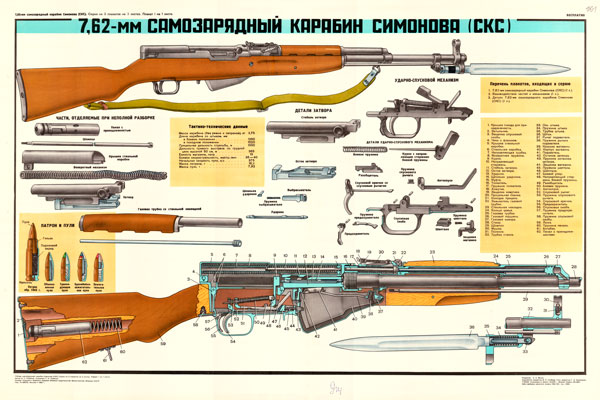

Схема (чертеж) СКС 45

Тем не менее, СКС до конца 80-х годов состоял на вооружении войск ПВО, а также ряда инженерных, военностроительных частей, частей обеспечения, там, где ведение огневого боя не являлось основной задачей.

источник:https://ru.wikipedia.org/

Блог 50bmg.ru » СКС (Самозарядный карабин Симонова)

Производитель: Молот

Характеристики

Страна: СССР/Россия
Вид оружия: Самозарядная нарезная винтовка
Вес: 3,9 кг
Калибр: 7. 62х39
Емкость магазина: 10 патронов(штатный)
Длина ствола: 520 мм
Стоимость в мире: 300-600$ ( в зависимости от состояния и исполнения)

Описание

СКС(Самозарядный карабин Симонова) – советская самозарядная винтовка/карабин, разработанный Сергеем Симоновым и принятый на вооружение СА и ряд стран в 1949 году.

Фактически СКС стал первой советской винтовкой, использующей промежуточный боеприпас 7.62х39 мм. Первые образцы этой винтовки появились уже в 1944 году и успели в незначительном кол-ве попасть на фронт.

Конструкция СКС получилась очень удачной и даже, не смотря на наличие в армии АКМ/АК-74, карабин Симонова пробыл на вооружении до конца 1980-х годов. Основным преимуществом перед конструкцией Калашникова солдаты считали удлиненную линию прицеливания, что позволяло более уверенно поражать удаленные цели. Но был и главный недостаток — не отъемный 10 зарядный магазин, который, даже если бы был в наличии режим автоматического огня, не смог бы обеспечить нужную плотность огня на близкой дистанции.

Закат армейской карьеры не стал закатом модели в принципе. Карабин Симонова пришелся по нраву гражданским стрелкам, охотникам и спортсменам. На его основе были разработаны:

ОП-СКС (охотничье-промысловый) — карабин, переделанный на заводе «Молот» или Тульском оружейном заводе из боевого оружия в охотничье путём удаления прилива под штык, опиливания прицельной планки до 300 метров и добавления штифта в ствол (согласно Закону «Об оружии»). В остальном СКС и ОП-СКС полностью идентичны
ТО3-97 «Архар» — вариант, разработанный на Тульском оружейном заводе и отличающийся от СКС креплением для оптического прицела ПО-4х34 и видоизмененной деревянной либо пластиковой ложей, более пригодной для охоты. Прицельная планка ограничена до 300 метров, имеется штифт в стволе
КО СКС (карабин охотничий) — вариант ЦКИБ СОО
Так же СКС выпускался в ОАЭ и Китае.

Устройство

Автоматика карабина работает за счет отвода части пороховых газов через отверстие в стенке канала ствола. В отличие от системы АК, газовый поршень имеет короткий ход и воздействует на затворную раму через подпружиненный толкатель.

Запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Ударно-спусковой механизм карабина курковый, допускает стрельбу только одиночными выстрелами. Предохранитель флажковый, расположен на спусковой скобе, запирает спусковой крючок.

В штатном исполнении магазин состоит из 10 патронов и является неотъемным. Однако, сегодня предусмотрены различные версии отъемных коробчатых магазинов, с увеличенной до 30 патронов емкостью. Шомпол расположен под стволом и фиксируется штыковой трубкой. Пенал с принадлежностью для чистки переносится в специальном гнезде в прикладе. Штатная ложа с полупистолетной шейкой изготавливается из березы или бакелитовой фанеры. Сейчас, разработаны и находятся в продаже различные версии лож, изготовленные из пластика. В том числе с телескопическими прикладами. Конструкция карабина обеспечивает неполную разборку без применения инструмента.

Ложе ATI песочного цвета с телескопическим складным прикладом и планкой Picatinny

Ложе ATI черного цвета с телескопическим складным прикладом, планкой Picatinny и оптическим прицелом

Ложе TAPCO черного цвета с телескопическим прикладом, планками Picatinny, сошками, прицелом и магазином на 20 патронов

Конструктивные особенности

Неполная разборка

Полозок мушки
Мушка
Ствол со ствольной коробкой
Трубка газоотвода
Шток с поршнем
Замыкатель возвратной пружины
Направляющий стержень
Толкатель
Возвратная пружина
Остов затвора
Стебель затвора
Выбрасыватель
Шпилька
Ударник
Направляющая трубка
Крышка ствольной коробки
Пружина толкателя
Чека крышки ствольной коробки
Защелка предохранительной скобы
Затворная задержка с пружиной
Ложа
Предохранительная скоба
Боевая пружина
Предохранитель
Пружина предохранителя
Спусковой крючок
Спусковой рычаг
Направляющий стержень
Курок
Магазин
Защелка крышки магазина
Шептало
Разобщитель
Автоспуск

Крепление оптики

Установка оптики на карабин Симонова часто вызывает головную боль у владельцев. Дело в том, что снаряжание штатного магазина осуществляется обоймой сверху, а большинство современных прицелов на этом оружии будут выглядеть так:

Что исключает возможность работы с обоймой. Заряжание замедляется, т.к. снаряжение магазина по 1 патрону занимает какое-то время.

Есть и еще один нюанс, прицелы с хорошей кратностью имеют слишком длинную осевую трубку и соответствующий вынос назад. С учетом короткого приклада, стрелку становится неудобно прицеливаться.

Оптимальный вид с прицелом должен быть подобным:

Похожая версия получится например из прицела ВОМЗ P3.5х20С и кронштейна ВОМЗ ВIII-1а.

Так же существуют версии кронштейнов, с заменой крышки ствольной коробки, например Leapers MTU17

Помимо всего прочего, такой кронштейн меняет направление выброса гильз, исключая возможность повредить оптику.

Так же, СКС отлично сочетается с различными коллиматорными прицелами. Т.к. стрельба на охоте или во время практических занятий редко превышает 150 м, коллиматор может оказаться очень эффективным инструментом, с хорошим полем зрения и светосилой.

Если у Вас ВПО-208, то с 2018 года, они оснащаются боковыми планками по типу СКС-К, которые обеспечивают низкую посадку оптики. Для них следует искать боковые кронштейны на Тигр.

Внимание! Данная статья является ознакомительной, наш магазин не занимается продажей оружия.

Симонов СКС | Weaponsystems.net

Китай: Тип 56

Обзор

Симонов СКС

СКС советского производства со складным штыком, вид справа.
Источник: Музей шведской армии — © GNU Attribution Share Alike license

Происхождение

Советский Союз

Тип

Самозарядная винтовка

Поступила на вооружение

1949

Статус

Устаревший

Разработка

1945 — 1949

Разработчик

Советский Союз
Симонов Сергей Гаврилович

Производство

1949 — 1955 (СКС в СССР)

1965 — 1971 (Тип 56 в Китае)

Производитель

Советский Союз — Ижмаш
Советский Союз — ТОЗ

Количество произведенных

Было произведено около 15 миллионов SKS и сопоставимых моделей.

Обозначения

Тип 56 (китайское производство)
Карабин S (Восточная Германия)
карабин самоповтарзальный Симонова/ксС (Польша)
М59 (Югославия)
Тип 1 (Вьетнам)

Описание

Введение

СКС — советская самозарядная винтовка времен холодной войны. Он был разработан на более поздних этапах Второй мировой войны как более легкая и компактная альтернатива винтовкам Мосина-Нагана и СВТ-40. В конце концов СКС был заменен на АКМ. Тем не менее, СКС были произведены миллионами, и это было общее оружие всех народов, использующих советское стрелковое оружие.

Дизайн

СКС сочетает в себе конструктивные особенности самозарядных винтовок АВС-36 и СВТ-40. СКС имеет обычную карабинную компоновку. Внешне похож на укороченную винтовку СВТ-40. Инвентарь и мебель изготовлены из дерева. В нем используется газовый поршень с коротким ходом и поворотный затвор. СКС оснащается складным клинком или штыком с шипом.

Огневая мощь

SKS — полуавтоматическая винтовка. Он стреляет патронами средней мощности 7,62×39 мм из фиксированного магазина на 10 патронов. Перезаряжается с помощью 10 круглых обойм. Практическая эффективная дальность составляет около 300 метров. СКС не может запускать винтовочные гранаты.

Пользователи

Первым пользователем СКС был СССР. Когда стало очевидно, что на практике АК-47 является более мощным оружием, а его штампованная ствольная коробка в форме АКМ может производиться с достаточно низкой стоимостью. Многие винтовки СКС экспортировались или производились в государствах, связанных с СССР. Китай произвел большое количество своих SKS Type 56. Сегодня большинство SKS устарели или относятся к подразделениям второй линии. Во многих армиях автоматы серии АК-47 заменили СКС.

Детали

Факты СКС

General

Origin

Soviet Union

Type

Self-loading rifle

Caliber

Caliber

7.62x39mm Soviet

Feed system

10 round fixed magazine

10 round stripper clips

Длина ствола

521 мм

РИФЛИНГ

4 Канавки, правая рука

Скорость дуло

735 м/с

Операция

Action

. Поворотный затвор

Переключатель огня

0 — 1

Скорострельность

Полуавтоматический

Размеры

Тип ложи

Фиксированная

1.021 mm

1.26 m with bayonet

Weight

3.8 kg

Sights

Mechanical

Iron sights, hooded post front and tangent notch rear

Range adjustment

100 to 1.000 m

Аксессуары

Штык

Да

Варианты

Тип 56

ВМС НОАК с винтовками Тип 56 в 2000 г.
Источник: ВМС США — © общественное достояние

Список моделей зарубежного производства

Тип 56

Модель китайского производства. Ранние модели имеют клинковый штык советского типа. Более поздние модели имеют штык-нож с шипом.

M59

Модель югославского производства. Прямая копия СКС.

M59/66

Югославский вариант с возможностью запуска винтовочных гранат стандарта НАТО. Отличается другим дульным срезом и складным прицелом.

M56

Модель румынского производства. Аналогичен советскому СКС позднего производства.

Тип 1

Модель вьетнамского производства, похожая на советский СКС и китайский Тип 56.

Тип 63

Модель производства Северной Кореи. Было произведено несколько стилей штыка. Также был разработан гранатометный вариант.

Карабин S

Модель производства Восточной Германии. Очень похож на советскую модель.

10 июля

Модель албанского производства, выпускавшаяся с 1967 по 1878 год. Аналогичен поздней модели Type 56 со штыком-шипом, но с некоторыми особенностями винтовок Type 63.

СМИ

СКС

Вьетнамский почетный караул с винтовками типа СКС в 2000 г.

Скорее всего винтовки Тип 1 местного производства.

Источник: Министерство обороны США (Хелен С. Стиккель)

Авторское право: общественное достояние

SKS

Малийские солдаты с винтовками типа SKS в 2008 г. 1968 г. Скорее всего, Type 56.

Источник: US DOD

Авторские права: общественное достояние

Type 56

Поздняя серийная модель китайской винтовки Type 56 со штыком-шипом в сложенном положении.

Источник: BigBattles

Авторские права: общественное достояние

Симонов СКС

СКС советского производства со складным штыком, вид слева.

Источник: Музей шведской армии

Авторское право: GNU Attribution Share Alike license

< Предыдущий > Следующий

Связанные статьи

Токарев СВТ-40

Токарев СВТ-40 был одной из разработок, повлиявших на разработку СКС.

Чтение подробнее о Токарева СВТ-40

Автомат Калашникова АК-47

АК-47 появился вместе с СКС. Обе винтовки стреляют одним и тем же патроном 7,62×39 мм.

Чтение подробнее о Калашников АК-47

Калашников АКМ

На советской службе СКС был заменен автоматами серии АКМ, стреляющими тем же патроном 7,62×39 мм.

Чтение подробнее о Калашников АКМ

Симонов СКС обр. 1943 г. 7,62-мм самозарядная винтовка, 1956 г. (винтовка, самозарядная, Симонова, 7,62-мм СКС обр. 1943 г.) Неизвестный художник, (20 век)

[]
