Слон против кита. Сравниваем советскую винтовку СВТ и американскую M1 Garand — Оружейный барон

Самозарядные винтовки были истинным стрелковым хайтеком начала Второй мировой и Великой Отечественной. Всего две страны имели их на вооружении — СССР и США. Самозарядные винтовки Токарева СВТ-38 и СВТ-40 и американская M1 Garand оказались вполне удачным оружием, но с совершенно разной судьбой.

Краткая история

Вообще-то никаким прорывом в оружейном деле винтовка, не требующая ручной перезарядки, но при этом стреляющая только одиночными, не была. Первая такая модель появилась еще в начале ХХ века, как ни странно, в Мексике — система Мондрагона родилась именно там. Шли годы, многие страны экспериментировали с самозарядками разных систем, но до крупносерийного производства дело не доходило. Дороговизна, ненадежность, сложность в эксплуатации — все эти проблемы раз за разом перевешивали плюсы высокой скорострельности и отсутствия необходимости в ручном перезаряжании.

Свои самозарядки создали едва ли не все державы — но к 30-м годам ни одно государство не решилось перейти на них целиком. В итоге до Второй мировой на это решились американцы и СССР. Первые разрабатывали свой M1 Garand на протяжении целых 12 лет, с 1929 года. В итоге к 1936 году военные США получили винтовку, с которой и закончили войну на Эльбе, — однако полностью вооружить ей армию получилось только к 1943 году.

Советские конструкторы начали позже и с куда более неудачной автоматической АВС-36. Поняв, что модель очень уж неудачная, в СССР переключились на СВТ-38, которую через два года «допилили» до версии СВТ-40. Именно эта винтовка должна была стать основным стрелковым оружием Красной армии, если бы не нападение гитлеровской Германии в 1941 году. Потеря огромных территорий и промышленных мощностей вынудила советское руководство практически свернуть производство сравнительно дорогих СВТ и вернуться к проверенным временем простым винтовкам Мосина.

Позже, когда война уже подходила к концу, выяснилось, что время самозарядок под винтовочный патрон уже проходит — появились первые автоматы, готовился удачнейший карабин Симонова, а до системы Калашникова оставались считаные годы. В результате CВТ так и не удалось стать основной винтовкой Красной армии, но по объективным причинам.

Патрон

Боеприпасы .30−06 Springfield, использующийся «Гарандом», и 7,62×54R вполне сравнимы. Оба патрона были созданы на рубеже XIX—XX веков (российский патрон раньше, американский позже), оба имеют похожую дульную энергию и баллистику, оба обладают слишком высокой мощностью для использования их в винтовках (к чему стрелять на 1000 метров, если противника ты видишь только за 500, а реальный бой вообще идет максимум на 300−400 метров?). Бросается в глаза только архаичная закраина у советского патрона — для автоматического оружия это скорее плохо, чем хорошо. Так что здесь небольшое преимущество у «американца».

Скорострельность и точность

Практическая скорострельность у винтовок близка — даже не слишком опытный стрелок сможет за минуту выпустить 20−30 пуль (почти невообразимая скорострельность для обычной магазинной винтовки, если стреляет непрофессионал). «Русские поголовно вооружены ручными пулеметами», — писал немецкий солдат в июне 1941 года, столкнувшись с вооруженной СВТ пехотой РККА. Похожая ситуация была и у американцев.

По точности винтовки также практически идентичны на дистанциях до 500 метров (кроме случаев ведения из модели Токарева автоматического огня, но об этом ниже). Лучшее качество изготовления M1 Garand и ее несколько большая масса (чем тяжелее оружие, тем лучше контролируется, особенно при стрельбе мощным патроном) компенсировались наличием у СВТ дульного тормоза-компенсатора. На всех реальных дистанциях боя винтовки в общем были равны.

Удачность конструкции

Изначально, будучи только созданной, M1 Garand обладала крайне экзотической и очень неудачной конструкцией автоматики с отдачей капсюля в гильзе. Впоследствии, убедившись, что в этой схеме нет ничего хорошего, конструктор дважды менял схему: сначала на автоматику с отводом газов через специальный надульник, затем на классический газоотвод, как у большинства современных моделей винтовок. Запирание ствола в M1 Garand осуществляется поворотом затвора, что также один из удачнейших вариантов. Схема «газоотвод + запирание поворотом затвора» используется в обоих самых распространенных автоматах современности — АК и М-16.

Токарев в конструкции СВТ так не мудрил — изначально был выбран вариант автоматики с отводом пороховых газов и коротким ходом поршня (сегодня такой вариант с успехом используется в СВД). Запирание канала ствола производится перекосом затвора — это менее удачный вариант, чем поворот затвора, и сегодня уже мало где используется. Однако на тот момент преимущество поворота затвора было вовсе не очевидно, так что здесь можно говорить о равенстве.

Надежность

Здесь отзывы о двух винтовках кардинально разные. К «Гаранду» военного времени у американцев претензий практически не было. Зато СВТ советские солдаты зачастую клеймили абсолютно ненадежным оружием. Капризная «Светка» заклинивала при первой возможности, и с фронта потоком шли рекламации — с такими винтовками воевать нельзя.

Казалось бы, все ясно, американское качество против советской халтуры, и вопрос можно закрывать. Однако здесь не все так просто. Будь СВТ действительно никакой по надежности винтовкой, вряд ли ее вообще решились бы производить миллионным тиражом. А немцы и финны, захватившие немало таких винтовок, вряд ли поставили бы халтуру себе на вооружение — в то время как в реальности именно это и произошло.

Загадка разрешается просто: во-первых, частые отказы СВТ-40 объяснялись зачастую тем, что бойцы не умели как следует ее разбирать и чистить. Или не хотели этим заниматься — с понятным результатом. Имеющая больше сотни деталей самозарядка оказалась попросту слишком сложной для солдат, имеющих в основном нулевую техническую грамотность. В случаях, когда бойцы были подкованы в этом плане — например, на флоте, — вопросов с низкой надежностью «Светки» возникало в разы меньше.

Кстати, «Гаранд» в СССР постигла бы та же судьба — испытав ее на полигоне, советские инженеры вынесли вердикт: винтовка слишком сложная, и ее использование солдатами будет приводить ровно к тем же проблемам. В США этот вопрос не возникал по очевидным причинам: образовательный ценз американских солдат в тридцатые годы был выше, чем у советских, и эксплуатация оружия не составляла для них большой трудности.

Фото: wikipedia.org

Правда, у недостаточной надежности СВТ есть и еще одна причина. После выпуска СВТ-38 от конструктора Токарева потребовали любой ценой облегчить оружие. Причина банальна: в армии в тот момент служили поколения, родившиеся во время Гражданской войны, зачастую сильно недокормленные в детстве и подростковом возрасте, — в таких условиях важен каждый лишний грамм. Токарев с заданием справился, СВТ-40 была легче на 600 граммов (без штыка и патронов) — но снижение массы оказалось ценой за ослабление конструкции. Что негативно сказалось на надежности оружия.

Garand также дорабатывался не один год, но в данном случае движение шло именно в сторону увеличения надежности: вспомним, что конструктор полностью изменил схему автоматики винтовки перед ее принятием на вооружение. А уже в конце тридцатых претензии к оружию были столь значительны, что разбирательства о недостаточной надежности M1 велись чуть ли не на уровне конгресса, а морпехи США сначала настолько невзлюбили модель, что из принципа закупили десятки тысяч винтовок Джонсона, главного конкурента «Гаранда». Тем не менее в итоге конструктору удалось довести свое детище до ума настолько, что в войну претензий к нему практически не было.

Побеждает здесь, пусть и с небольшим отрывом, американская винтовка. Она оптимально соответствовала требованиям армии США, а ее конструктор не имел необходимости жертвовать одними качествами винтовки для улучшения других, как Токарев.

Магазин

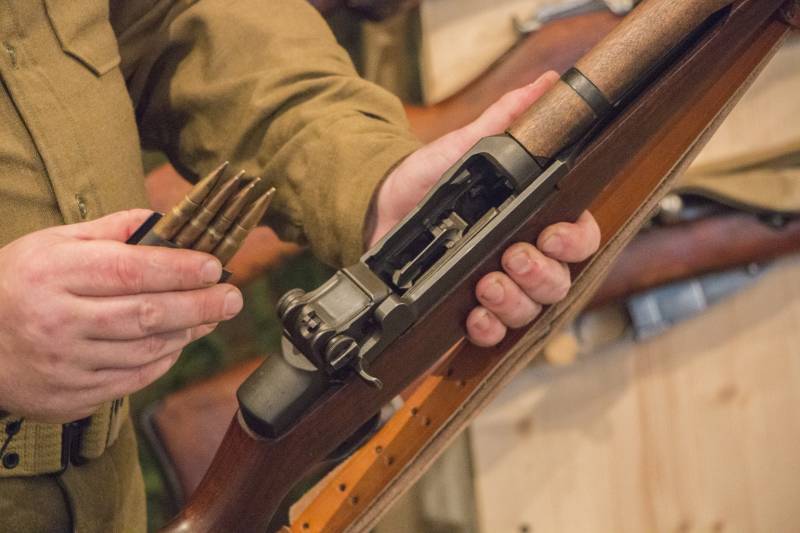

СВТ-40 и M1 Garand имеют совершенно разное питание патронами. У советской винтовки — классический отъемный магазин на 10 патронов снизу оружия. У американской винтовки — пачки на 8 патронов, вставляемые сверху. При этом винтовку Токарева можно дозаряжать из обычных пятипатронных обойм, не отмыкая магазина.

Пачку дозаряжать не столь просто (хотя и не невозможно), и американским солдатам рекомендовалось для замены просто отстрелять ее до конца (благо снабжение армии США боеприпасами было отличным). После восьми выпущенных пуль пустая пачка со звоном вылетала из оружия, и можно было вставлять следующую. При заряжании, кстати, можно было получить затвором по руке — появился даже термин Garand Thumb (что-то вроде «большой палец „Гаранда“», то есть ушибленный затвором винтовки большой палец).

Очевидно, здесь явное преимущество у СВТ — патронов больше, дозарядка проще, опасности повредить что-нибудь при заряжании нет.

Дополнительные возможности

Штыки мы рассматривать не станем — лучше или хуже у винтовки штык, в XX веке не имело решительно никакого значения. Лучше оценим возможности использования M1 Garand и СВТ-40 как снайперских винтовок, их возможность использовать винтовочные гранаты или служить эрзац-пулеметом.

Снайперский вариант СВТ конструкторы делали буквально одновременно с обычным. Ничем серьезным такая винтовка не отличалась — добавлялся кронштейн для прицела, создавался сам прицел (3,5-кратный ПУ), чуть лучше обрабатывался ствол. Удачным этот опыт назвать трудно — винтовка имела целый ряд недостатков. Более пологие нарезы, чем у «мосинки», снижали точность, а дульный тормоз-компенсатор давал яркую вспышку у ствола, несколько ослеплявшую и демаскировавшую стрелка.

Но главной проблемой оказался «эффект отрыва первой пули» — недостаточно прочно соединенные с ложей ствол и ствольная коробка приводили к тому, что при первом выстреле пуля уходила сильно вверх, в то время как при последующих — несколько ниже. То, что не было критичным для обычного стрелка в траншее, для снайпера могло стоить промаха. Со временем этот недостаток устранили, но осадочек остался, и снайперских СВТ произвели всего несколько десятков тысяч.

Часто в доказательство успешности применения системы Токарева в этом качестве приводят опыт Людмилы Павличенко — самой успешной женщины-снайпера на фронте, на чьем счету больше 300 убитых противников. Но здесь упускается важный момент: именная СВТ была ей просто подарена за первую сотню побед, и Павличенко только фотографировалась с ней, а воевать предпочитала с обычной «мосинкой». Эта информация не секретна и присутствует в ее мемуарах, просто читали их не все.

Источник: all-wars.ru

Что касается M1 Garand, то всю Вторую мировую снайперской винтовкой он не служил. Такой вариант был разработан только к 1944 году и в существенных количествах на фронт не попал. Звездным часом снайперских «гарандов» стала Корейская война 1950−1953 годов, на которой эти винтовки показали себя отлично. Возможно, если бы СВТ продолжили дорабатывать именно для снайперов, она бы показала себя не хуже, но заниматься этим никто не стал — ближе к концу войны пришло время другого оружия.

Другим способом использовать винтовку была установка на ней гранатомета для стрельбы винтовочными гранатами. Для Garand имелся гранатомет M7, который неплохо зарекомендовал себя в бою и широко использовался. СВТ так не могла — конструкция винтовки не позволяла установить на нее устройство для метания гранат (впрочем, нормальных винтовочных гранатометов в СССР не было тогда вообще).

Фото: wikipedia.org

Зато в начале войны модель Токарева выпускалась частично в виде автоматической винтовки — с возможностью стрельбы очередями. Пулемет из нее получался совершенно никакой (малая масса оружия и мощный патрон не позволяли нормально контролировать его при стрельбе), пули улетали куда попало. Но моральный эффект при отсутствии нормальных пулеметов какой-никакой имелся — что подчас было плюсом.

Итак, СВТ могла быть посредственной снайперской винтовкой с возможностью улучшения и очень плохим пулеметом. М1 Garand — неплохой, хоть и сильно запоздавшей снайперкой, а также умела вполне прилично метать гранаты. Преимущество здесь, конечно, за американской винтовкой.

Объемы выпуска

Поскольку уже к 1942 году выпуск СВТ-40 упал в разы, а год спустя их выпускалось уже совсем мизерное количество, общее число произведенных винтовок составляет примерно 1,6 миллиона. M1 Garand производился всю войну и стал в 1943 году основной винтовкой американской армии — всего их в итоге сделали больше 5 миллионов. Абсолютное преимущество за американской винтовкой.

Итак, наше сравнение закончено, и победа M1 Garand очевидна. Здесь сложилось много обстоятельств — и тот факт, что американцы начали работу раньше, и необходимость против воли Токарева облегчать винтовку, и внезапное нападение Германии, не давшее завершить перевооружение. Однако факт остается фактом — СВТ осталась в истории как очень хорошая, но очень неудачливая винтовка. Чего не скажешь о «Гаранде».

Жми

Вверху странцы и получай инофрмацию первым!

Снайперская винтовка M1 Garand (США)

M1 Garand

В 1936 году на вооружение американских ВС принимается самозарядная винтовка М1 «Garand». Новая винтовка была разработана канадцем Джоном Кантиусом Гарандом под 7.62-мм патрон (.30-06).

Призванная заменить устаревшую к тому времени винтовку » Springfield М1903″, винтовка Гаранда стала первой самозарядной винтовкой принятой на вооружение как основное стрелковое оружие пехоты. Введение нового оружия, как водится, вызвало много споров в рядах американского командования. Прежде чем винтовка была окончательно принята на вооружение, в ее конструкцию было внесены значительные изменения: прежде всего, изменили калибр и патрон (первоначальный вариант имел патрон калибра .270 Винчестер).

Калибр, мм	.30-06 Springfield (7,62 × 63 мм), .276 Pedersen, 7,62×51 НАТО
Вес без патронов, кг	4.32
Длина, мм	1100
Длина ствола, мм	610
Начальная скорость пули, м/с	865
Прицельная дальность стрельбы, м	550
Емкость магазина, кол. патронов	8 (.30-06 Springfield), 10 (.276 Pedersen)

В 1939 году Д. Гаранд, в связи с нареканиями военных, меняет также газоотводную систему. Винтовки М1 выпускавшиеся до 1939 года были снабжены специальным надульником для отвода газов из канала ствола. В итоге всех этих изменений к началу II мировой войны США получили надежное скорострельное оружие. По скорострельности винтовка М1 «Гаранд» намного превосходила винтовки с ручной перезарядкой (Mаузер 98, Mосина и т.д.), что давало американским пехотинцам заметное преимущество. Средний стрелок за одну минуту мог сделать из М1 от 16 до 24 прицельных выстрелов. Опытный стрелок мог сделать и 30 выстрелов в минуту, т.е. вдвое больше чем из состоящей до М1 на вооружении армии США винтовки «Springfield М1903».

M1C Garand

Винтовка «Гаранд» М1 имела много вариантов, в том числе и как снайперское оружие.

способы крепления оптических прицелов на M1 Garand

Снайперский «Гаранд» в качестве штатного оружия был принят на вооружение в 1944 году.

Версии снайперского «Гаранда» были разные, такие как M1C, M1E7, M1D и M1E8. Во время Второй Мировой войны они были произведены в ограниченных количествах. Единственное различие этих вариантов это оптические прицелы и их крепления.

Во время Корейской войны (1950-1953 г.г.) ВС США начали широко использовать снайперские винтовки М1С и М1D.

В 1951 году снайперская винтовка М1С «Garand» была принята  как основная снайперская винтовка Корпуса Морских Пехотинцев. Снайперские варианты оснащались прицелом М84, а также пламегасителем (коническим на M1C и щелевым — на M1D), на приклад добавлялась съемная кожаная подушка под щеку.

M1D Garand

Технически М1 «Garand» — автоматическая винтовка с газовым двигателем, газоотводное отверстие находится у дульного среза ствола, газовый поршень под стволом и соединен с затворной рамой. Возвратная пружина расположена внутри газового поршня и взаимодействует с подавателем патрона из магазина. Затвор движется внутри фрезерованной ствольной коробки, и запирается за нее поворотом вправо на два боевых упора. Затвор имеет затворную задержку, включаемую подавателем по израсходовании всех патронов из магазина.

M1 Garand

Ударно спусковой механизм курковый, и при разборке оружия целиком отделяется от ствольной коробки.

Питание оружия боеприпасами осуществляется из магазина на 8 патронов, заряжание магазина осуществляется пачками на 8 патронов, вставляемыми сверху при открытом затворе. Для ускорения перезаряжания по производству последнего выстрела пустая патронная пачка автоматически выбрасывалась вверх, освобождая место для следующей пачки с патронами. Эта интересная система, ускоряющая практическую скорострельность, имела тот недостаток, что выброс пустой пачки сопровождался резким звуком, который мог предупредить противника о том, что боезапас винтовки израсходован.

Ложа винтовки М1 — деревянная, с отдельным цевьем и верхней ствольной накладкой.

Винтовки М1 могли комплектоваться штык-ножом, надеваемым на дульную часть ствола, а также надульником-гранатометом для запуска винтовочных гранат при помощи холостых патронов.

Винтовка М1 «Garand» производилась до 1957 года и состояла на вооружении армии США до начала 1960-х годов.

В ходе Второй Мировой войны винтовки М1 выпускались Спрингфилдским арсеналом и компанией Винчестер, с началом войны в Корее американцы возобновили выпуск М1, для чего, кроме уже упомянутой Springfield Armory были привлечены компании Harrington & Richardson и International Harvester Company.

Судьба долгожителя М1 Carbine в Израиле

В далеком 1938 году в армии США впервые задумались о необходимости перевооружения военнослужащих так называемой «второй линии» (не участвующие в пехотном бою экипажи боевых машин, расчёты орудий и прочие солдаты, которым по штату не положена «полноценная» винтовка) с самозарядных пистолетов на лёгкие карабины. В 1941 году по заказу армии фирмой «Винчестер» был разработан новый патрон .30 Carbine (7,62×33 мм).

Той же фирмой Winchester под этот новый патрон был разработан и лёгкий самозарядный карабин, принятый на вооружение под обозначением «Carbine, Caliber .30, М1».

Было выпущено более миллиона единиц этого оружия, которое заняло свою нишу на полях сражений Второй мировой войны и получило ласковое прозвище «бэби-гаранд», в честь бывшей в то же время основным оружием американской пехоты «полноразмерной» винтовки M1 Garand, уменьшенный вариант которой он немного напоминал благодаря ряду общих черт в конструкции и дизайне. К концу войны винтовка М1 была на вооружении уже множества стран антигитлеровской коалиции.

С возрождением государства Израиль М1 стал одной из первых винтовок, которые через Чехословакию попали на вооружение АОИ и внесли свою лепту в исход войны за независимость. Винтовка М1 пользовалась особым спросом у созданных по британскому образцу отрядов коммандос благодаря своему малому весу и компактности. И оставалась на вооружении до середины 50-х годов.

После 1955 года началось массированное перевооружение АОИ на винтовку FN-FAL и ПП Узи, а карабин М1 решено было передать службам правопорядка — полиции и Мишмар Эзрахи (дружины гражданской самообороны в подчинении полиции). Идея была, по большому счету, удачная, если бы не одно «но». Удобный и короткий для боя М1 оказался длинным и неудобным для патрульного в полицейской машине, поэтому, недолго думая, израильские оружейники наладили переделку М1 в М1А1 по американскому образцу. В этом виде винтовка прослужила верой и правдой еще 30 с лишним лет.

Но мир не стоит на месте, время идет, вещи стареют, и М1 не исключение. Наладив производство деталей и стволов для ремонта карабинов М1, израильтяне решили не останавливаться на этом. К началу 90-х годов началась постепенная модернизация имеющихся на службе стволов. Никаких названий программа не получила, впрочем, как и освещения в прессе. Обновления были довольно скромными, М1 получил полимерную ложу вместо деревянной, складной полимерный приклад и небольшие замены внутренних механизмов на более точные и износоустойчивые. Некоторые экземпляры получили новые крепления для оптики. И в таком виде М1 отслужил еще почти 20 лет.

Наконец, настал 21 век, век высоких технологий. Армия получила комплекс TAVOR, спецназ получил комплекс Х-95. Но что с полицией? Если для гражданской обороны пластиковый М1 еще годится, то для полиции 21 века — это явно уже устаревшее оружие. Перевооружать полицию на оружие под армейские боеприпасы 5,56х45 мм было нельзя, этот боеприпас опасно применять в полицейских операциях из-за избыточной мощности и травматичности, а разрабатывать совершенно новую оружейную платформу исключительно для полиции — неоправданно дорого. Тем более патрон 7,62х33 мм полицию абсолютно устраивал.

Недолго думая, оружейники решили покопаться в многострадальном М1 еще раз, и в конце первого десятилетия нового века свет увидел результат их работы — глубокую модернизацию М1 HEZI SM1. Гибрид карабина и ПП, SM1 получил все возможные современные «ништяки» — компоновку булпап, эргономичный полимерный корпус, автоматический режим ведения огня, улучшенный магазин на 30 патронов и планки Пикатинни. Так что еще лет 30 жизни карабину М1 гарантировано.

Из истории винтовки М1 Garand: bobbie_hamilton — LiveJournal

Недавний диспут в комментариях у уважаемого 477768 навел меня на мысль к написанию небольшой статьи об одном малоизвестном эпизоде в истории винтовки М1 Garand, вызвавшем некоторые кривотолки и недопонимания.

Как хорошо известно, в 1957 году Пентагон стандартизовал ныне знаменитую винтовку М14 в качестве основного стрелкового оружия вооруженных сил США. По-идее, М14, разработанная специально под новый патрон единого для NATO стандарта 7,62х51 должна была заменить М1 Garand, верой и правдой служивший уже 20 лет. В то же время был стандартизован и единый пулемет М60 под тот же патрон. В перспективе планировалось в короткие сроки перевести все вооруженные силы на новый стандарт, уходя от старого доброго 30-06 Springfield. Тем не менее, замена не прошла быстро и гладко, как предполагалось. Выпуск М14 в должных объемах задерживался в силу самых различных причин, в том числе технологического свойства, и встал вопрос о продлении срока службы Гаранда до тех пор, пока М14 не будет выпущена в необходимых количествах.

Отдел боеприпасов Армии США (US Army Ordnance Department) провел исследования на предмет приспособления винтовки М1 под новый патрон 7,62х51, благо прецеденты имелись — итальянцы свой арсенал Гарандов переводили на новый патрон в связи с отсутсвием денег на перевооружение армии и желанием не отходить от стандарта НАТО. Работы выполняла фирма Beretta, занимавшаяся лицензионным выпуском Гаранда. В 1959 г. Армия США провела обширный объем исследований, подтвердивший возможность ведения огня из М1 новым патроном, однако, требовалось внесение значительных изменений в конструкцию затвора и газоотводного механизма. В итоге, и Армия, и Корпус морской пехоты США от затеи отказались — пока проводились исследования, Springfield Armory удалось наладить выпуск М14 в должном количестве, и было решено не тратить время на бесполезные модификации, а переждать переходный период со старым проверенным 30-06 и перейти на новый патрон вместес новой винтовкой.

Итальянский М1, перестволенный под 7,62х51 фирмой Beretta

Тем не менее, не всех это решение устроило. Военно-морской флот США остро нуждался в стрелковом оружии, прежде всего потому, что его поставки для флота числились как второстепенные, в отличие от армии или морской пехоты. Флот попросту не мог дождаться, пока потребности этих структур в М14 будут удовлетворены настолько, что поставки новой винтовки начнутся и во флот. При казалось бы, вторичности стрелкового оружия для флота, винтовки ему были необходимы, так как использовались для охраны баз, конвойной службы, для базовой подготовки новобранцев и стрелковых команд. Формально, численности Гарандов все же должно было хватать, чтобы закрывать текущие потребности, но это создавало логистическую проблему, так как для проведения тех же амфибийных операций пришлось бы снабжать армейские и флотские подразделения различными типами боеприпасов, ибо флот предполагал, что в самом скором времени армия полностью перейдет на М14. Если бы моряки знали, что через какие-то пару-тройку лет армия начнет переходить на М16 калибра .223, они бы задумались над целесообразностью подобной унификации, но на рубеже 1950-х и 1960-х М16 была еще сферическим конем в ваккуме, и потому было принято решение перевести наличный арсенал Гарандов на новый патрон стандарта НАТО.

Первоначально было решено, что необходимо найти оптимальный метод модификации М1 под новый калибр, для чего в конце 1959 года было выделено $25 000 Военно-морскому заводу боеприпасов (Naval Ordnance Plant) в Йорке, Пенсильвания на соответствующие исследования. Работы проходили под руководством инженера Джеймса Веллера. Главной проблемой была разная длина патронов — новый патрон был почти на сантиметр короче старого. Было установлено, что оптимальным способом модернизации будет установка металлической втулки в затвор и соответстующего вкладыша в патронник. Работы шли ни шатко ни валко (видимо, с наличным арсеналом Гарандов все было не столь плачевно, как это представлял флот) и лишь в 1962 году был заключен контракт с H.P. White Laboratories в г. Стрит, штат Мериленд, на изготовление тестовой партии вкладышей в патронник, втулок затвора и прочих деталей необходимого качества для проведения модификации. Попутно выяснилось, что в связи с меньшей мощностью нового патрона необходимо расширить отверстие для выхода пороховых газов в стволе для обеспечения приемлемой работы автоматики. В шахту магазина модифицированной винтовки предполагалось устанавливать пластиковую вставку для предотвращения заряжания пачки с патронами 30-06. В результате лишь в 1964 году дело дошло до испытаний модифицированного Гаранда, которые проводил завод-изготовитель и М1, и М14 — Springfield Armory. По результатам испытаний модифицированная винтовка получила наименование М1Е14. С отчетом об этих испытаниях можно ознакомиться по этой ссылке.

Фото патронников винтовок М1. На первом фото — стандартная винтовка под патрон 30-06, на втором — модифицированая под 7,62х51. Хорошо видны пластиковая вставка и вкладыш в патронник:

Испытания показали низкое качество проведенной конверсии, так, вкладыш в патронник после нескольких выстрелов мог быть извлечен вместе с пустой гильзой. Было рекомендовано наносить на внешнюю поверхность вкладыша несколько пазов, которые, при обжимании вкладыша в патроннике зацеплялись бы за его стенки. Это помогло не сильно, хотя ресурс патронника несколько повысило. Армия и Корпус также провели тестирование модифицированной винтовки и от подобной переделки отказались, ибо ее надежность их не удовлетворила. Тем не менее, флот принял решение приступить к конверсии наличного арсенала Гарандов. Так как модифицированная винотовка выходила из-под юрисдикции армии и Корпуса, пользовавшихся единой системой обозначений, то ей был присвоен флотский индекс — Mk2 MOD 0 (Mk — Mark — Марка, MOD — Model — Модель).

В 1965 году флот заключил контракт с компанией American Machine & Foundry (AMF) в Йорке, штат Пенсильвания, на конверсию 15050 винтовок по программе “Rifle, M1 Caliber 7.62 mm Conversion.” На первых 100 винтовках клеймо о проведенной модернизации выбивалось на левой части патронника, что создавало трудности в идентификации оружия, так как именно эта сторона патронника полностью закрыта деревянной накладкой. По этой причине на остальных винтовках клеймо стало выбиваться на правой его стороне. Многие переданные на модернизацию винтовки были выпущены еще в годы Второй Мировой войны. В дополнение к первому контракту, был объявлен тендер на модернизацию еще 10 000 винтовок, доставшийся компании Harrington & Richardson Arms Co.

Маркировки винтовки, модифицированной Harrington & Richardson Arms Co.

Тем не менее, проблемы продолжались. Вкладыши упорно не хотели удерживаться в патроннике и, в качестве очередной направленной на устранение этой болезни меры Фонд военно-морского вооружения (Naval Weapons Facility) в г. Крейн, штат Индиана, предложил уменьшить число проточек на вкладыше. Это лишь незначительно увеличило его ресурс, не исправив ситуацию в целом. В конце концов, стало очевидно, что лишь изготовление полностью новых стволов способно решить проблему, и тако появилась модификация Mk 2 MOD 1.

В конце 1964 года флот заключил контракт со Springfield Armory на производство 30 000 новых стволов для винтовок М1 Гаранд под патрон 7,62х51. Стволы производились в 1965-66 гг. и лишь около 5000 винтовок из уже модифицированных AMF 17050 единиц было доведено до уровня MOD 1. Из 15 000 модифицированных H&R винтовок лишь около четверти было доработано до уровня MOD 1. Существовало примерно три подварианта этой модификации, незначительно отличавшихся деталями.

Винтовки Mk 2 MOD 1 выпускались также в матчевых версиях, Match Grade A и Match Grade B. Интересно, что первая версия использовалась матчевыми командами флота на соревнованиях вплоть до 1999 года.

Надо сказать, что модифицированные винтовки продержались на флоте весьма недолго, так как уже к концу 1960-х в связи с полным переходом и армии, и Корпуса на М16А1 высвободилось огромное количество М14, делавших конверсию, тем более такую малоэффективную, Гарандов бессмысленной. А к концу 1970-х и флот в полной мере заполнил свои потребности в винтовках поставками М16А1, превративших само использование винтовок под 7,62х51 бесперспективным. Само собой, никаких международных поставок флотских модифицированных винтовок не осуществлялось и наличие подобного оружия у каких-либо союзных США формирований стран Третьего Мира не зафиксировано.

Статья подготовлена на основе ресурсов americanrifleman.org, ar15.com и прочих материалов сети Internet

M1 Garand и другие винтовки, пистолеты и патроны

M1 Garand и другие винтовки, пистолеты и патроны Дом Переключить навигацию Меню

Мир М1 Гаранд

Генерал Джордж Паттон писал в январе 1945 года: «На мой взгляд, винтовка М1 является самой большой боевой орудие когда-либо придумано» Здесь вы найдете информацию о его история, его обслуживание и чистка, безопасная загрузка, и как собрать M1 Garand из частей. Кто его построил, какие боеприпасы он использует, какие армии нес его, и кто до сих пор использует винтовку M1 Garand. Плюс подробности о нескольких других исторических огнестрельного оружия.

Вот некоторые из самых популярных страниц. Каждая страница сайта имеет полную карту сайта внизу.

John C Garand

John C Garand работал в Спрингфилд Оружейной армии США и разработал серия тесно связанных винтовок в течение 1920-х годов и начало 1930-х годов.Они были оценены в испытаниях, предназначенных для замены M1903 Винтовка Springfield с самозарядной конструкцией. Он разработал T1E2 в 1932 году, и в августа 1933 года T1E2 был назначен Полуавтоматическая винтовка, калибр .30, M1.

Джон Гаранд в 1930-х годах.

В 1936 M1 Garand заменили Спрингфилд M1903 в качестве стандартной сервисной винтовки.

M1 Garand оставался стандартной сервисной винтовкой США до M14 был официально принят в 1957 году. Тем не менее, переход от М1 к М14 в действующем режиме компонент армии США не был завершен до 1963 года, и он был использован в резерве армии США, Национальная гвардия США и Военно-морской флот США, по крайней мере, в 1970-е годы.

Среди нескольких других стран, использующих его, M1 оставался стандартное обслуживание винтовки в Греции до конца 1970-х годов и в Гаити до роспуска гаитянских военных в 1994 году.M1 Garand все еще используется на Филиппинах в Географическое подразделение гражданских вспомогательных сил (CAFGU) и Гражданская организация добровольцев.

Узнайте больше о винтовке M1 Garand или связанная история и технология

Выберите одну из множества тем ниже.

ВНИМАНИЕ: Весь контент на этом сайте, включая технические данные, информация и отчеты о любой деятельности, не детализируют комплексное обучение, процедуры, методы и меры предосторожности которые абсолютно необходимы для правильного осуществления подобной деятельности.Читатель НЕ ДОЛЖЕН пытаться предпринимать какие-либо действия, техники или использование оборудования на основе отчетов на этом сайте. Всегда консультируйтесь со всесторонними справочными руководствами для деталей надлежащие требования к обучению, процедуры, методы и безопасность оборудование и меры предосторожности, прежде чем пытаться любое подобное поведение.

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ: Этот сайт не имеет форм, где вы можете ввести свое имя. Этот сервер не устанавливает куки. Этот сайт включает объявлений от Google Adsense и Amazon, и , они устанавливают и используют куки.Объявления, показанные здесь, могут отражать ваши последние Amazon просматривает и Google ищет.

Размер области просмотра:
×

© Автор страницы Июль 2020.

,

M1CarbinesInc.com

M1CarbinesInc.com

Пост Второй мировой войны
Коммерческое производство
Карабины М1

Введение

Чтобы понять многое о коммерчески выпускаемых карабинах M1, абсолютно необходимо понять некоторые основы U.Карабины S.30 калибра изготовлено во время Второй мировой войны. Ниже следует начало истории каждого из серийно выпускаемых карабинов. Вместо того, чтобы повторять эту информацию на каждой странице Для каждого производителя информация представлена ​​один раз, здесь.

---

Карабин калибра .30 калибра М1 был разработан и изготовлен для конкретная цель обеспечения альтернативы обычно выпускаемым ГИ только пистолет, чтобы дать им оружие с большей дальностью и точностью.

С июня 1942 года по август 1945 года десять основных подрядчиков и десятки субподрядчиков созданы производственные мощности, и Произведено более шести миллионов карабинов М1 под руководством США. Управление боеприпасов. Восемь из этих десяти не имели никакого производства оружия опыт. Когда предложение превысило спрос, все, кроме двух контракты были расторгнуты в середине 1944 года. Оставшиеся две компании завершил их производство карабинов к августу 1945 года.Большинство из этих шести миллионов карабинов M1 использовались американскими солдатами в тихоокеанские и европейские театры Великой Отечественной войны. История о том, как это было сделано в течение этого промежутка времени, в этих количествах, с высоким стандартом качества, от начала до конца во время войны, это удивительно.

Карабин 30-го калибра M1 был самым производимым стрелковым оружием в американской истории (да, даже больше, чем M1 Garand). По К концу Второй мировой войны все производство прекратилось.Некоторые из карабинов оставались в эксплуатации или в хранилищах за рубежом, многие другие вернулись домой в Америку, где они были проверены и восстановлены в соответствии с обновленными стандартами, установленными для карабин в то время. Восстановленные винтовки можно узнать по маркировке оставленные компаниями, которые восстановили их.

Из-за своего размера и веса карабин M1 стал довольно популярным среди многих GI. Из-за этой популярности, испытания и использование карабина в целях, выходящих далеко за рамки его оригинального дизайна довольно часто.Во время корейской войны карабины были выпущены в качестве основных боевых винтовок, работа карабина не был ни предназначен, ни подходит для. Результат и мнения были очень предсказуемы. Опыт использования карабина вместо настоящей главной боевой винтовки, такой как M1 Garand, все еще несправедливо преследующей карабин по сей день.

За годы после Второй мировой войны эти карабины разошлись по разным направлениям и использовались для различных целей. Некоторые из них все еще используются сегодня полицией и / или вооруженными силы союзников Америки и врагов.Многие вернулись в Америку и принадлежат коллекционерам и любителям оружия. сбор Кроме того, 30-миллиметровый карабин M1 просто забавно снимать, по тем же причинам, по которым он был популярен во время Второй мировой войны.

---

США Управление качеством

Одной из уникальных особенностей карабинов США и их частей является производственные стандарты применяются к каждому производителю, поэтому все детали будут взаимозаменяемыми, независимо от того, кто изготовил их.Постановление устанавливает спецификации, затем контролируется и проверяется каждый из производителей, чтобы убедиться, что они в рамках этих спецификаций. Ни одна из десяти компаний, которые построили карабины изготовлены все своими частями. Каждый использовал различные субподрядчики для различных частей. В дополнение к частям, предназначенным для полный карабин, дополнительные детали были изготовлены в качестве замены и / или улучшенные обновления. После Второй мировой войны, артиллерия заключила контракт с компаниями на отдельные детали, или изготовленные самостоятельно, по мере необходимости.Еще одна уникальная особенность из этих карабинов и их частей многие производители размещали маркировку на деталях они сделали, чтобы их можно было определить, кто их сделал.

Спецификации, установленные US Ordnance, являются единственными спецификациями, которые когда-либо проходили строгие испытания и проверки. для любого карабина M1 и каждой части этого карабина. Если производитель не соответствует этим спецификациям, боеприпас действия по исправлению проблемы или компания потеряла контракт.Одним из лучших примеров был Ирвин-Педерсен, который был предоставил контракт, но не смог произвести ни одного карабина, который мог бы пройти инспекцию артиллерийского оружия. Ситуация была достаточно серьезный, чтобы контракт Ирвина-Педерсена был передан Saginaw Steering Gear, который открыл второй объект завершить контракты Ирвина-Педерсена. Рок-олу почти постигла та же участь. К счастью, проблема в Рок-Оле был в состоянии быть исправленным персоналом артиллерии с помощью владельца и линейного персонала в Рок-Оле.

Когда вы видите термин «карабин GI» или «GI», на этом веб-сайте он относится к карабинам, деталям и т. Д., Которые были изготовлены относительно к вышеупомянутым карабинам Второй мировой войны.

---

Рождение из серийно выпускаемых карабинов M1

В последующие годы после окончания войны в Корее (июль 1953 г.) избыточные части карабина GI начали пробиваться к рекламе рынок.Некоторые части больше, чем другие, а иногда и больше, чем другие. Избыточные части существовали в достаточном количестве, чтобы это было возможно построить целые карабины M1 из этих избыточных частей. Этот факт не был потерян на тех, кто в частный сектор, заинтересованный в получении прибыли, хорошо осведомленный о популярность карабинов М1. Две самые важные части любого карабина, это приемник и бочка. Первой большой проблемой для коммерческих производителей было полное отсутствие функциональные излишки приемников.Избыточные бочки были доступны только в ограниченных количествах и быстро стали почти несуществующими.

Патент Winchester-Western на карабин .30 калибра истек в январе 1960 года. В 1960-х годах было создано более десятка различных компаний. продажа коммерческих вариантов карабина M1, построенного с избыточными частями GI на приемниках и бочки, изготовленные частной промышленностью. Некоторые компании производят свои собственные приемники, некоторые заключили контракт с другими на изготовление приемников, некоторые приобрели приемники друг у друга, некоторые сварные приемники, которые были «списаны» (разрезаны пополам).

В середине и конце 1960-х годов излишки ЖКТ начали высыхать из-за широкого использования. Поскольку каждая часть стала менее доступной, коммерчески произведенные замены были разработаны и произведены.

В этих приемниках, бочках и деталях частного сектора отсутствовала одна Стандарты боеприпасов и инспекторы.

---

Надежность американских GI и серийно выпускаемых карабинов M1

Разработка, производство и предполагаемое использование U.S. GI карабины были / отличается от тех, которые производятся в продаже. Тем не менее, стандарты, установленные в США, обеспечивали надежность, функциональность и безопасность. Кроме того, инспекции боеприпасов США не остановитесь, как только карабин покинет производитель. Карабин США и каждая его часть были спроектированы с минимальной продолжительностью жизни и отлаженная система технического обслуживания, чтобы винтовка оставалась надежной и безопасной.

Однако, когда карабины GI и их части были проданы как излишки, эта процедура обслуживания и проверки прекратилась.Миллионы карабинов были оказана военная помощь другим народам. После того, как они вышли из-под контроля персонала боеприпасов США, технического обслуживания, инспекции и стандарты стали тем, что получатель решил. Очень немногие страны поддерживают какой-либо стандарт, близкий к тому, который поддерживается Боеприпасы США За эти годы сотни тысяч этих карабинов США были закуплены в этих странах коммерческими импортерами, кто продал их и / или их части в Америке и в других местах.

Десятки тысяч американских карабинов были возвращены в армию США иностранными государствами. Многие из них были предоставлены армией США Программа гражданской стрельбы (CMP), ранее называемая Директор по гражданской стрелке (DCM). DCM был создан в 1916 году Конгрессом поддерживать гражданскую меткую стрельбу. DCM / CMP продал эти карабины и другие винтовки, чтобы собрать средства для своих программ по стрельбе и соревнований. В отличие от карабинов, импортируемых и продаваемых частными компаниями, карабины, продаваемые DCM / CMP, перед продажей постоянно проверяются на безопасность.

Ни один из серийно выпускаемых карабинов не был изготовлен и проверен в соответствии со стандартами, установленными в США. Частично причина этого была стоимость. Это не доказательство того, что они не производили безопасные карабины. Многие из их карабинов использовались без проблем в течение многих лет. Некоторые коммерческие карабины имели проблемы с функционированием или безопасностью, в частности, какие коммерческие производители имели какие проблемы и когда будут обсуждаться на страницы для этого производителя.

Учитывая влияние времени, использования, неправильного использования, износа, условий хранения, модификаций, ненадежного технического обслуживания и / или проверки и т. Д., кто сделал это, далеко не так важно, как знать, что это будет безопасно, когда вы или один из ваших близких нажмете на курок. Перед тем, как стрелять, осмотрите свой карабин у компетентного оружейного мастера, это очень мудрое решение. Не многие покупатели или владельцы делают это, что является еще одним почему вы должны, если вы покупаете один. Суть в безопасности.Это часть ответственности, которая связана с владением оружием. Ответственное поведение также защищает 2-я поправка и права, которые она гарантирует для всех нас.

---
