Капсюльный замок

Хотя кремневые искровые замки и были доведены до высокой степени совершенства, воспламенение в них по-прежнему сильно зависело от погодных условий, а кремни приходилось часто менять — иные не выдерживали более 30 выстрелов. В боевых условиях стрелок редко мог перезарядить пистолет. Рубеж XVIII и XIX вв. ознаменовался появлением ударных капсюлей (от французского capsula — «коробочка»). Этому способствовало получение французским химиком К. Бертолле в 1786 г. хлората калия («бертолетовой соли») и англичанином Э. Говардом в 1799 г. гремучей ртути (фульмината ртути). Работы Бертолле, Говарда, Фуркруа, Вагелена привели к созданию ряда пиротехнических составов, способных при ударе по ним давать луч пламени. Попытки получить на их основе новый порох большой силы и использовать новые составы в качестве метательного заряда оказались безуспешны — если не считать появившихся позже заведомо слабых патрончиков для «комнатной стрельбы». Зато они давали новое средство воспламенения пороха, позволяя отказаться от привычного сочетания кремня, огнива и затравочного пороха, то есть оказались отличным инициирующим веществом. Эксперименты по замене затравочного пороха в запале ударным капсюлем провели Форсайт, Фокс, Ричардс. Замок шотландского священника А. Форсайта, прозванный за характерную форму «флаконным», нашел применение в некоторых целевых пистолетах в начале XIX в.

В последующие два десятилетия изобретатели и исследователи приложили немало усилий для поиска наилучшего варианта как самих капсюльных составов, так и способа их использования для воспламенения пороха в ручном огнестрельном оружии. Усилиями англичан Шоу (этот пейзажист и изобретатель считается также американцем), Игга, Хокера и Мантона, француза Делубера и других появились наиболее удачные капсюли («пистоны») в виде ударного состава, помещенного в металлическую оболочку — колпачок, хотя точно автор капсюльного колпачка неизвестен. Пороховую полку сменил трубчатый стержень — брандтрубка, открывавшаяся в камору ствола. На брандтрубку надевался медный или латунный колпачок-капсюль, курок наносил по нему удар, луч огня от капсюля передавался по каналу брандтрубки и поджигал пороховой заряд в каморе ствола. При этом курок накрывал собой колпачок, защищая стрелка от его осколков при срабатывании ударного состава. Колпачок-капсюль, брандтрубка и массивный курок стали основой нового типа замка, сменившего ударный кремневый замок, практически безраздельно правивший в военном оружии два с половиной века. Капсюльный ударный замок обладал значительно большей надежностью и всепогодностью, к тому же отпадала необходимость отсыпать порох на полку — возросла скорострельность, обращение с оружием стало проще и безопаснее. Росла и меткость, поскольку сокращалось время между спуском курка и выстрелом, не было вспышки и дыма на полке, бой оружия стал однообразнее от выстрела к выстрелу. Капсюльные замки начинают широко внедряться в гражданских и охотничьих образцах, а в 30-е гг. XIX в. приходят и в военное оружие. Распространяется практика переделки ударного кремневого оружия в ударное капсюльное.

Схема устройства ударного капсюльного замка с использованием «ударного колпачка» и казенника ствола: 1 и 5 — «колпачок» с капсюльным составом, 2 и 6 — брандтрубка, 3 — пороховой заряд, 4 — пуля, 7 — огнепередаточный канал

Выстрел из кремневого пистолета сопровождался не только дульной вспышкой, но и яркой вспышкой затравочного пороха

Но если в Европе и Америке оружейники начинают активные поиски лучшего варианта применения капсюльного замка, то в России 20 февраля 1828 г. «высочайше утвержден» новый пистолет калибром 7 линий (17,7 мм) с испытанным и казавшимся верхом совершенства ударным кремневым замком «батарейного» типа и укороченной ложей. Пистолет стрелял той же пулей, что и принятые одновременно с ним 7-линейные ружья, но заряд пороха, закладываемый в «бумажный патрон», был меньше. В 1839 г. среди новых образцов оружия утверждены несколько измененный кавалерийский пистолет, а также казачий (!) и солдатский. В это время у кавалеристов устанавливается ношение пистолетов в поясных кобурах вместо седельных. Офицерские пистолеты отличались от солдатских несколько меньшим весом. Из Европы везли в Россию немало капсюльных пистолетов, и русские мастера начинают постепенно также применять капсюль. Из русских образцов штучной работы оригинально смотрится трехствольный капсюльный пистолет с длинными стволами и складным спуском — смесь охотничьего и «дорожного» типов.

В это время за рубежом уже громко заявляют о себе капсюльные револьверы. Револьверное оружие с вращающимся многокаморным барабаном изготавливалось уже в XVI в. Известны опыты Н. Цуркиндена в Берне с установкой барабана на пистолет в 1584 г. В XVII в. европейские и русские мастера уже снабжали штучные кремневые пистолеты барабанами на несколько камор с боевыми зарядами и затравочными полками. Известен, например, шестизарядный кремневый револьвер, изготовленный мастером московской Оружейной палаты Первушей Исаевым в первой четверти XVII в. — «пистолет о шти зарядах Первого дела Исаева; станок яблоневый почернен, оправа серебреная в десяти местах резная» (причем этот револьвер считается первым известным образцом оружия с «батарейным» замком русского производства). Но при технологиях того времени столь сложное оружие было, скорее, дорогой диковинкой. Только в XIX в., с распространением методов машинного производства, постановкой сталелитейного дела, машиностроения и станкостроения, появилась возможность обеспечить достаточную точность изготовления и надежность работы механизмов, и револьверы смогли стать массовым оружием. В 1835 г. в Великобритании, а в 1836-м — в США Самуэль Кольт берет патент на новую схему капсюльного револьвера. В 1837 г. в США появляется первый револьвер производства Кольта со съемным барабаном. Каждая из пяти камор барабана имела брандтрубку в казенной части, установленную по оси каморы. Камора заряжалась порохом и пулей с дульной части подобно стволу дульнозарядного пистолета, после чего на брандтрубки надевались капсюли. Поворотный курок размещался в середине металлической рамки, в рамке монтировался и спусковой механизм, что способствовало надежности работы и безопасности стрелка. Эта схема, разработанная Дж. Пирсоном, оказалась многообещающей. Интересно, что в том же году Э. Аллен патентует многоствольный самовзводный капсюльный пистолет. Однако схема револьвера обещает больше выгод, и с 1847 г. начинается буквально победное шествие «кольтовских» револьверов. С середины XIX в. отчетливо намечается разделение личного оружия на «пистолеты» и «револьверы» — по крайней мере, в российской терминологии (в Великобритании и США револьверы и много позже официально именовались Pistol). В разных странах начали выпуск копий «кольтовских» револьверов. Не стоят на месте и европейские конструкторы: в 1839 г. начинается выпуск образцов Ж. Мариэтта с поворотным блоком стволов, в 1851 г. — револьверов Р. Адамса с цельной рамкой. На рынке тяжеловатые многоствольные «мариэттты», «бундельревольверы» и «пепербоксы» («перечницы», тип оружия, появившийся в Великобритании в 1780-1800 гг.) с вращающимся на продольной оси блоком стволов получили определенный успех, поскольку были безопаснее барабанных — при нескольких стволах не приходилось думать о соосности каморы и ствола, при воспламенении капсюлем нескольких зарядов стрелок не рисковал ранением срикошетившей пулей или осколком рамки. Многоствольные револьверы системы Мариэтта были популярны и в России — вспомним, как в поэме Некрасова «Кому на Руси жить хорошо» испуганный крестьянами-странниками помещик «пистолетик выхватил, как сам, такой же толстенький, и дуло шестиствольное на странников навел». Эти «револьверные пистолеты» оставались на руках очень долго. 24 января 1878 г. именно с архаичным пятизарядным капсюльным «Мариэтта» В.И. Засулич покушалась на столичного градоначальника Ф.Ф. Трепова — правда, из тяжелого оружия с тугим спуском истерическая особа не смогла убить даже в упор (по другой версии, стреляла Засулич из короткоствольного крупнокалиберного револьвера). Копии «пепербоксов» и «мариэтт» делали и в России частные тульские мастера.

Пламя вспышки при срабатывании капсюля было значительно меньше, чем от затравочного пороха на полке кремневого замка, и не сопровождалось облачком дыма

Последовательность заряжания и подготовки к выстрелу и выстрел из пистолета с капсюльным замком (с «ударным колпачком»)

Однако в русской армии в 1840-е гг. лишь с запозданием заменяют однозарядный кремневый пистолет однозарядным же капсюльным. Выбором модели для такой замены занимался Комитет по улучшению штуцеров и ружей. С 1839 по 1844 г. Комитет испытал большое количество различных систем, среди них — пистолеты конструкции Бонтана, Бордоно, Житинского, Эртелу, Минье, Мори, Гартунга, Мендельсона, Бибикова, Флитвуда, коллежского советника Ящерова (последний предлагал систему с «запальной трубкой на 12 выстрелов»).

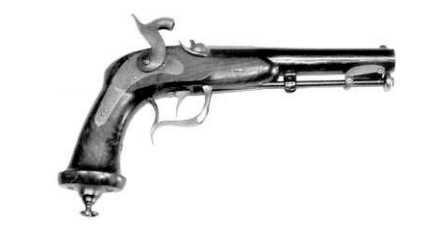

Куда больший интерес вызвал пистолет, разработанный капитаном французской армии Густавом Дельвинем, известным работами над нарезным оружием. Нарезной 18,3-мм капсюльный пистолет его системы был представлен в Комитет по улучшению штуцеров и ружей в январе 1841 г. и рассмотрен на заседании Комитета 24 января под председательством генерал-адъютанта М.Е. Храповицкого. Пистолет отличался длинным «карабинным» стволом, прямой рукояткой, шарнирным креплением шомпола и являл собой одну из попыток совместить в одном образце качества кавалерийского карабина и пистолета (видимо, в образце был применен разработанный Дельвинем принцип «предварительного расширения» пули на уступе каморы ударами шомпола, чтобы обеспечить ее плотное врезание в нарезы). Комитет счел, что раз пистолет служит кавалеристу для самообороны и подачи сигналов (небезосновательно для тогдашних условий боя), то дальность прицельной стрельбы не является решающим фактором, тем более при стрельбе с коня. Однако пистолетом заинтересовался лично император Николай I, и уже в декабре 1841 г. состоялись его повторные испытания в Образцовом кавалерийском полку. Комитет остался при своем мнении, император — при своем. В результате началась переделка пистолетов Дельвиня под требования русской армии — например, с установкой брандтрубок Поншара. Тем временем капитан Дельвинь предложил новую модель. Начальник Штаба по управлению генерал-фельдцейхмейстера генерал-майор И.А. Долгоруков (по сути, и начавший дело с системой Дельвиня) при своем рапорте от 24 января 1844 г. представил два новых пистолета с двумя сумками, пороховницей и описанием — полный комплект оружия. В заседании 9 февраля Комитет признал, что эти пистолеты короче и удобнее в обращении, и рекомендовал испытать их в Образцовом кавалерийском полку. Началась доработка пистолетов в качестве офицерского оружия. Военный министр в приказе от 10 января 1845 г. указал, что император приказал принять на вооружение кавалерийских офицеров «ударные пистолеты системы Дельвиня последнего образца». Однако встал вопрос о брандтрубках, которые подходили бы для принятого типа капсюлей-воспламенителей — с того же 1844 г. производство капсюлей развернули на Охтенском, затем и на Шостенском пороховом заводе.

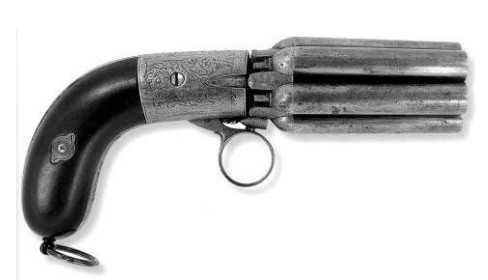

Шестиствольный капсюльный револьвер системы Мариэтта калибра 9,4 мм.

«Гражданские» и военные пистолеты с ударными капсюльными и ударными кремневыми замками из коллекции ныне расформированного Учебного центра «Выстрел»

16 августа 1844 г. издан приказ о переделке ударнокремневых ружей и пистолетов в капсюльные «по французскому способу». И в 1846-1849 гг. кремневые пистолеты в массовом порядке переделывают в капсюльные.

При этом заменяли курок замка, снимали огниво, срезали полку, устанавливая на ее место стержень (брандтрубку) под капсюль. Вносились изменения и в патроны — в пистолетном заряд пороха уменьшили с золотника до 7/8 золотника, причем использовался мелкий порох с размером зерна 4 или 2 точки (1 и 0,5 мм).

Русский «переделочный» капсюльный военный пистолет с креплением шомпола на шарнирной серьге по «типу Дельвиня»

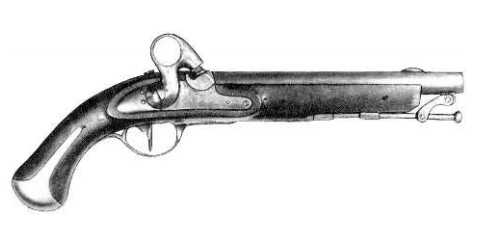

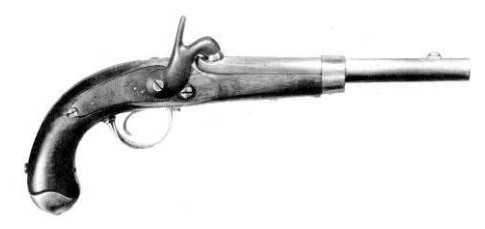

Солдатский капсюльный пистолет обр.1848 г.

Тем временем на Тульский оружейный завод доставили образцовые пехотный и кавалерийский офицерский пистолеты, изготовленные в Сестрорецке. И во второй половине 1848 г. Тульский завод приступил к производству пистолетов, известных как «офицерские обр .1846 г.» и выполненных по системе Дельвиня.

В 1849 г. на вооружение русской армии принимают дульнозарядные гладкоствольные солдатский и офицерский капсюльные пистолеты. Офицерский пистолет обр .1849 г. по системе Дельвиня имел три варианта — кавалерийский, пехотный и казачий. Пистолеты по-прежнему имели деревянную (ореховую) ложу, стальной ствол выполнялся круглым на большей своей длине, в казенной части — граненым. Кавалерийский и казачий пистолеты могли быть нарезными — с 12 нарезами в канале ствола. Стоит отметить, что в британской армии нарезной капсюльный пистолет системы, схожей с системой Дельвиня, был принят на вооружение кавалерии в 1856 г.

Офицерский пистолет обр.1849 г. пехотный (нарезной вариант офицерского пистолета нередко именуется обр.1854 г.)

Превращение пистолета в карабин с помощью отъемного приклада было довольно популярно. Пример тому — итальянский кавалерийский кремневый пистолет производства середины 1840-х годов

О соотношении выпуска кремневых и «ударных» (капсюльных) пистолетов во второй четверти XIX в. оружейными заводами можно судить по цифрам, приводимым в книге Л.Г. Бескровного «Русская армия и флот в XIX веке» (1973 г.) (см. табл.).

В среднем в 1825-1850 гг. производилось по 4 тысячи пистолетов в год. Из кремневых в капсюльные на Тульском оружейном заводе до 1850 г. было переделано всего 27 637 пистолетов, на Сестрорецком — 29 063 пистолета, на Ижевском — 7206. Параллельно пришлось налаживать и изготовление капсюлей. Кроме того, пистолеты штатных образцов офицеры могли заказывать за свои средства у частных мастеров — в той же Туле их изготавливали известные оружейники Гольтяковы, имевшие свои мастерские.

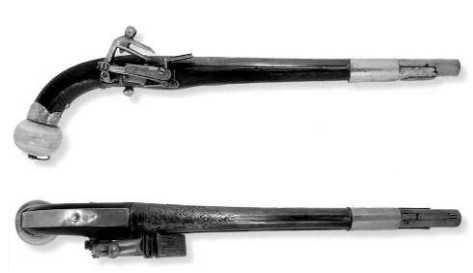

Кавказский пистолет «азиатского» типа калибра 13,4 мм. Хорошо видна не только изящная отделка пистолета, но и упрощенная конструкция замка — его детали изготовлены с использованием простейших кузнечных технологий, доступных кавказским кустарям

Черкесские кремневый пистолет, кобура (чехол), газыри и пороховница. XIX век.

На французской гравюре периода Крымской войны, изображающей атаку зуавов на Малахов курган в Севастополе, показана гибель русского офицера, вооруженного однозарядным капсюльным пистолетом

Производство ударно-кремневых пистолетов и ружей прекратили, но они не прекратили хождения: офицеры и казаки везли с Кавказа со вкусом отделанные кремневые пистолеты кубачинской, лакской работы. Кавказские пистолеты и в целом выполнялись в основном по азиатским образцам — небольшого калибра, со сравнительно узкой ложей и массивным набалдашником рукояти, кремневым ударным замком «азиатского», или, иначе, «средиземноморского» типа (такой термин можно встретить в литературе), спуском часто в виде небольшого шарика — «пуговки». В описи вещей М.Ю. Лермонтова, составленной в июле 1841 г., после гибели поэта на дуэли, числился и «пистолет черкеский в серебрянной обделке с золотою насечкою в чехле азиятском».

В 1854 г. утверждены последние военные дульнозарядные пистолеты — гладкоствольный солдатский и нарезной офицерский. Оба — капсюльные, линейные, по сути, видоизменение образцов 1849 г. Офицерский, кроме нарезного ствола, отличался дизайном, способствовавшим меткой стрельбе. Приказ 1855 г. предписывал офицерам пехотных полков, саперных, стрелковых и линейных батальонов иметь пистолеты в поясной кобуре на шнуре, а в артиллерии — в седельных кобурах. Солдатские пистолеты могли иметь на левой стороне крюк для крепления на поясе. Мастера-штучники продолжали делать пистолеты на заказ — оригинальные пары дуэльных, дорожных и тировых капсюльных пистолетов делал, например, живший в Москве итальянский оружейник Артари-Коломба. Можно упомянуть также гладкоствольные и нарезные дуэльные и произвольные капсюльные пистолеты тульского оружейника Петра Гольтякова 1840-х гг.

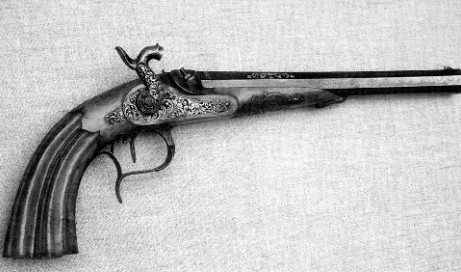

Капсюльный дуэльный пистолет работы тульского мастера Михайлова. 40-е годы XIX века. Обратим внимание на большой угол наклона рукоятки и шпору на спусковой скобе — считалось, что и то, и другое способствует увеличению меткости стрельбы

«Дорожный гарнитур», детский с капсюльными пистолетами калибра 11 мм и кинжалом. Изготовлен в России в 30–40-х годах XIX века

Пара тировых капсюльных пистолетов калибра 10,5 мм работы мастера Артари-Коломба, Москва, 50-е годы XIX в. Интересно, что пистолеты выполнены казнозарядными, со скрытым замком и складывающимся спусковым крючком. Рядом — коробочка с «ударными колпачками» и свинцовыми пулями

Припозднившиеся капсюльные военные пистолеты не стали популярны, хотя седельные кавалерийские еще долго применяли офицеры и солдаты на лихих верховых охотах. Кроме технического отставания, не радовал и уровень производства в оружейной промышленности. Так, по положению 1850 г. в запасе оружия для действующих войск определено было иметь 43 248 пистолетов, но к началу 1853 г. их числилось всего 7704. По другим видам оружия положение было немногим лучше. Если еще в первой трети XIX в. русское военное оружие и оружейная промышленность шли вровень с зарубежными, то к середине века наметилось сильное отставание, которое отчетливо выявила Крымская (Восточная) война 1853-1856 гг.

Поделиться ссылкой

sitekid.ru

Капсюльные жилетные пистолеты с замком boxlock (boxlock percussion pistols)

Смена кремневого способа воспламенения порохового заряда капсюльным отразилась на конструкции большинства оружия. Дорожные кремневые пистолеты с замком boxlock (boxlock pistol flintlock) пользовались огромной популярностью, поэтому логичным является появление в этом оружии капсюльного ударного замка.

Капсюльные пистолеты с замком boxlock (boxlock percussion pistols) иногда называют пистолетами терцероль (terzerol). Данный термин характерен для немецкого или итальянского названия оружия.

Само слово терцероль происходит от итальянского Terzuolo (ястреб). Пистолетами терцероль называли не только капсюльное, но и кремневое оружие, имеющее специфическое расположение курка внутри рамки.

В среде коллекционеров чаще подобное оружие называют жилетными или дорожными с замком boxlock (boxlock percussion pocket pistol) за компактность, иногда дамскими (the Ladies pistol) или пистолет для хранения в ручной муфте (muff pistol).

Капсюльные жилетные пистолеты с замком boxlock (boxlock percussion pistols) были очень распространены во второй половине 19 века. Благодаря невысокой цене, компактности и надежности данные пистолеты с успехом использовались для самообороны.

Капсюльные пистолеты boxlock изготавливали многочисленные оружейные мануфактуры Бельгии, Англии, Франции, Германии и других европейских стран. Оружие имело довольно простую конструкцию. Чаще всего это были маленькие однозарядные пистолеты с открытым расположением курка.

Спуск у пистолетов для компактности обычно делали складным. При не взведенном курке спусковой крючок размещался в пазу нижней части рамки и не препятствовал извлечению оружия из карманов одежды или багажа.

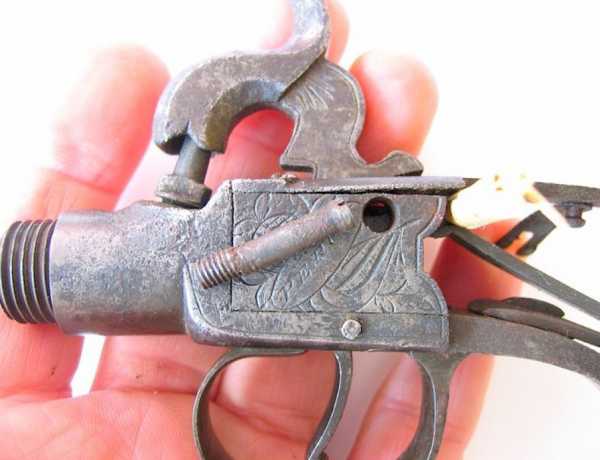

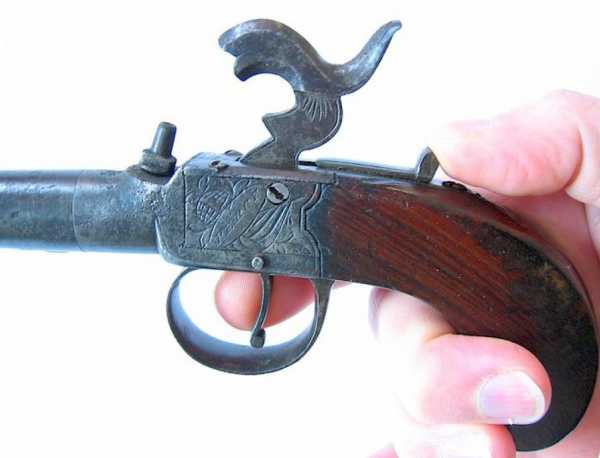

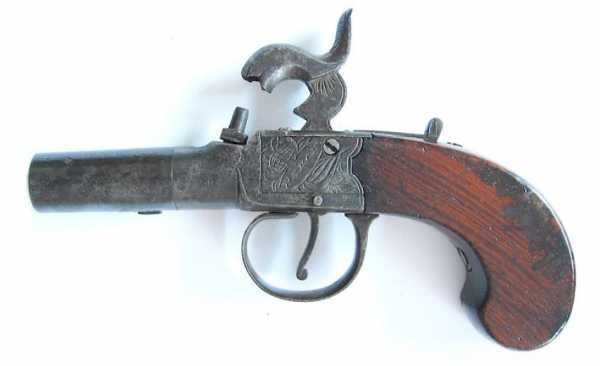

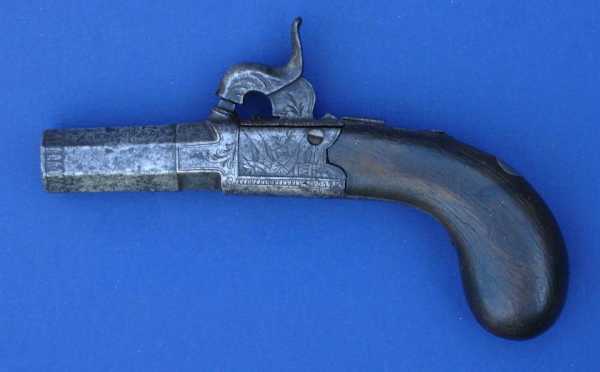

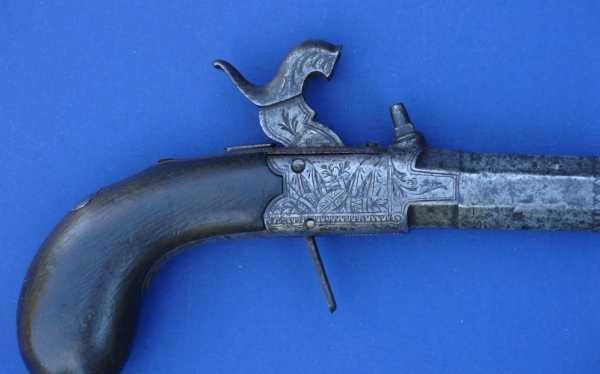

Пистолет, представленный на фото, имеет рамку с капсюльным замком, ореховую рукоятку и восьмиугольный ствол. Для заряжания оружия ствол откручивается от рамки. Так как пистолет предназначен для стрельбы на короткие дистанции, то прицельные приспособления отсутствуют.

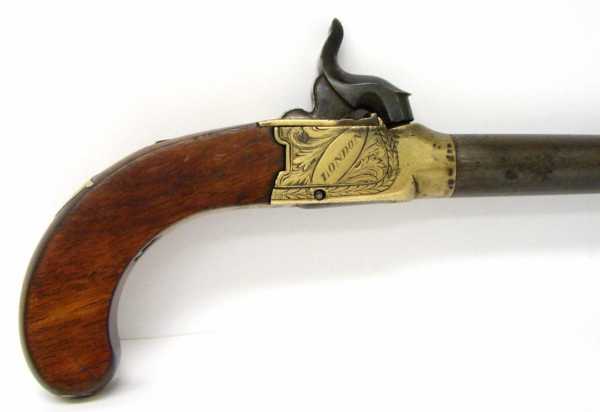

Данный пистолет, один из ранних, он был изготовлен на английском предприятии Джозеф Вуд и Сын в Йорке (Joseph Wood & Son of York) примерно в 1830—1848 годах. Калибр ствола 0.50, металлические поверхности оружия покрыты гравировкой, на рамке сцены британской колониальной тематики.

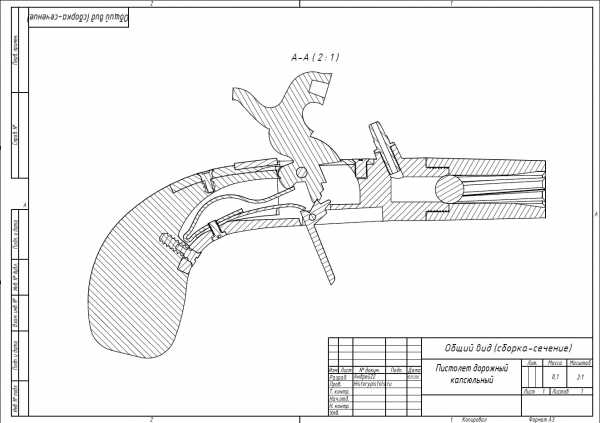

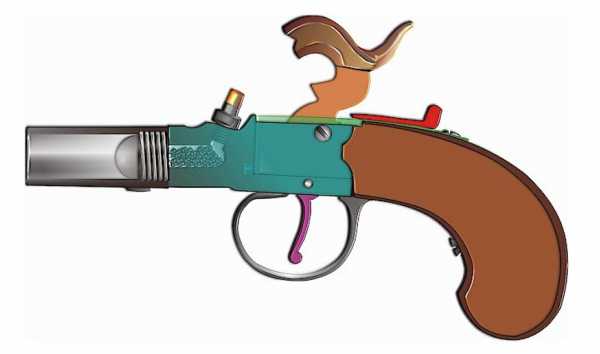

Сборочный чертеж демонстрирует устройство капсюльного пистолета и его замка boxlock. Ударно-спусковой механизм оружия состоит из курка с боевой пружиной и складного спуска с пружиной. Все части ударно-спускового механизма закреплены в рамке на двух осях, пружины крепятся к рамке с помощью одного винта. Подробные чертежи капсюльного пистолета с замком boxlock (boxlock percussion pistols blueprints) Вы можете заказать на странице Комплект чертежей дорожного капсюльного пистолета.

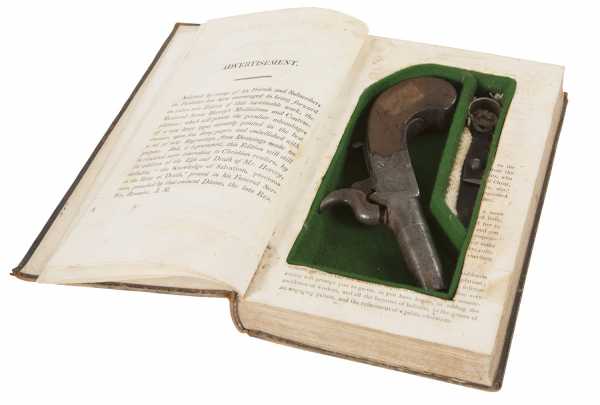

На одном из оружейных аукционов был выставлен очень необычный лот. Назвать этот пистолет жилетным возможно, если только предположить, что у оружия был еще и сменный короткий ствол. Достаточная длина ствола позволяет вести стрельбу на большее расстояние, к тому же повышается и прицельная дальность. Однако отсутствие даже элементарных прицельных приспособлений и неудобство удержания оружия сводят на нет все преимущества длинного ствола.

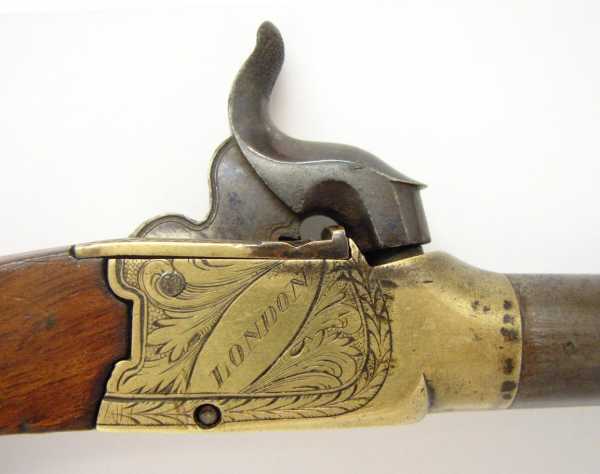

Оружие имеет характерные для многих пистолетов этой разновидности плоскую форму рамки и рукоятки. Корпус рамки изготовлен из латуни. Части ударно-спускового механизма и ствол стальные. На правой стороне рамки имеется гравировка в виде текста «London» и растительный орнамент.

На левой стороне так же изображен растительный орнамент и маркировка английской компании Вануарт Сын и Компания (Vanwart Son & Co).

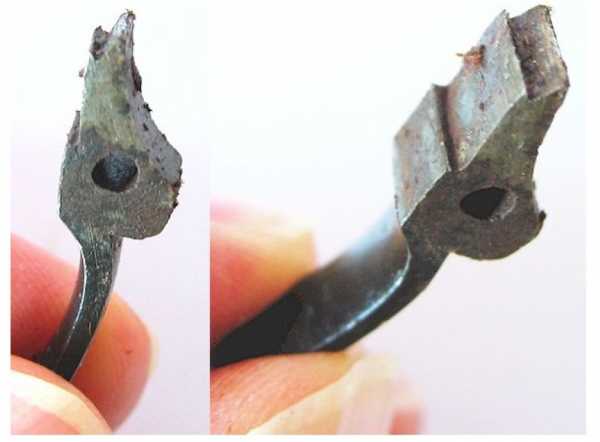

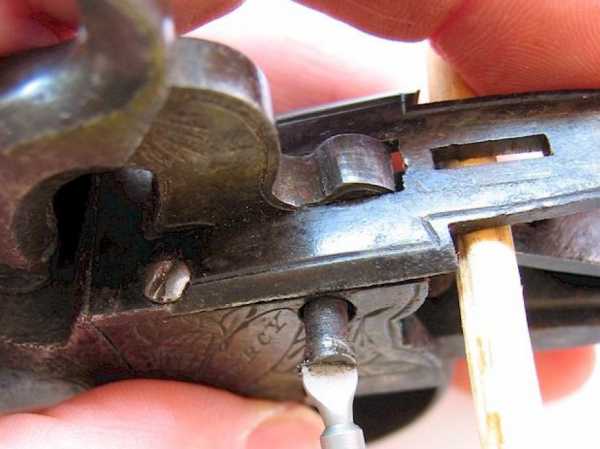

Ось курка выполнена в виде винта, головка которого располагается с левой стороны рамки.

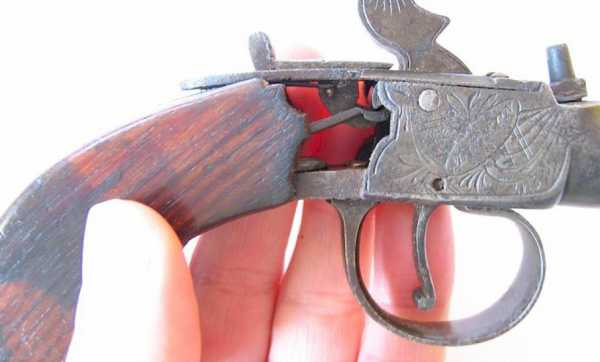

На тыльной части рукоятки имеется латунная личинка фигурной формы. Рукоятка крепится к рамке винтами.

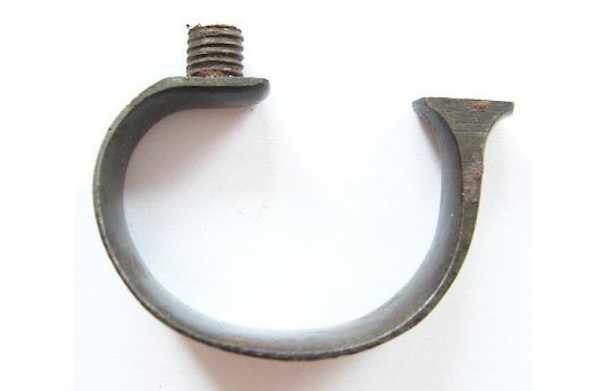

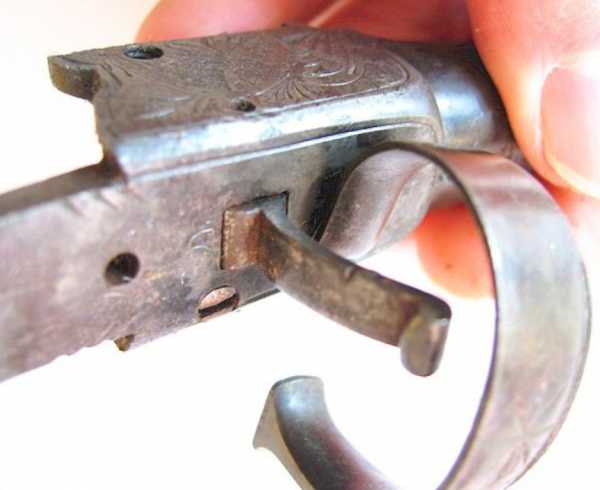

Спусковой крючок стальной, в походном положении размещен в пазу рамки. В нижней части рукоятки установлена латунная вставка, закрепленная винтом.

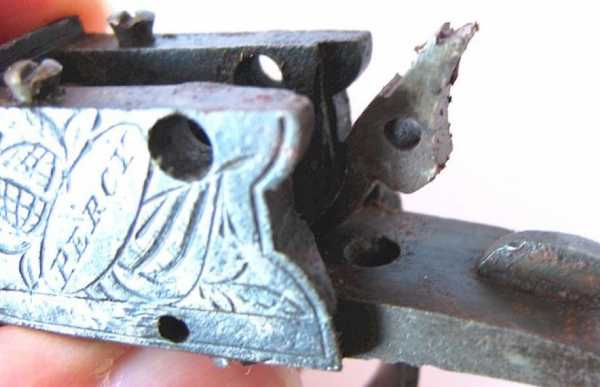

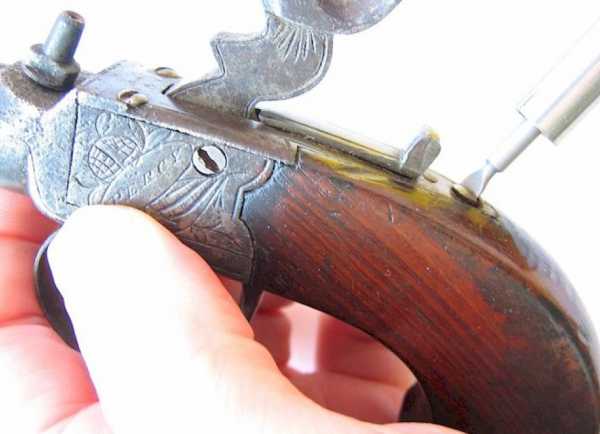

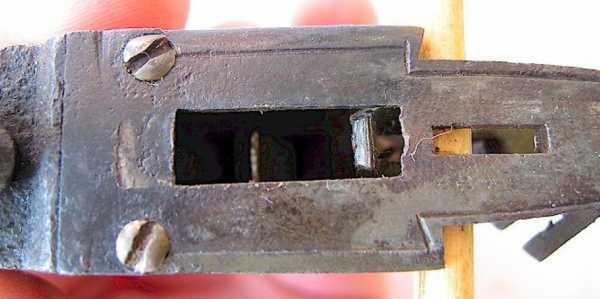

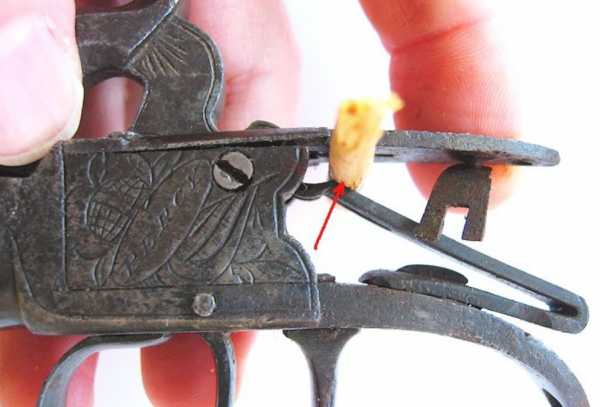

Верхняя часть рамки выполнена в виде отдельной детали — крышки рамки и крепится к рамке с помощью винтов.

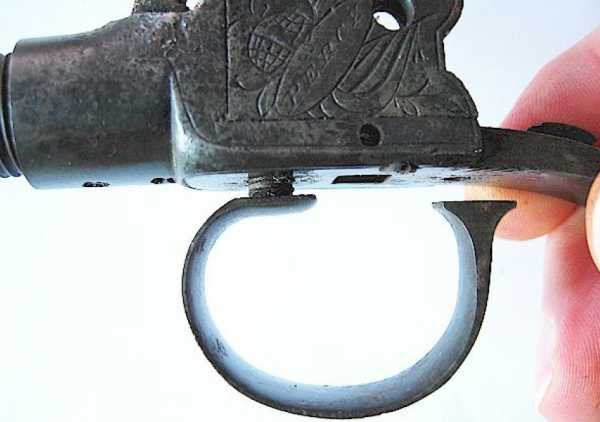

Капсюльные жилетные пистолеты с замком boxlock иногда имели обычный, нескладной спусковой крючок, защищенный спусковой скобой. В верхней части рамки зачастую устанавливалась кнопка предохранителя.

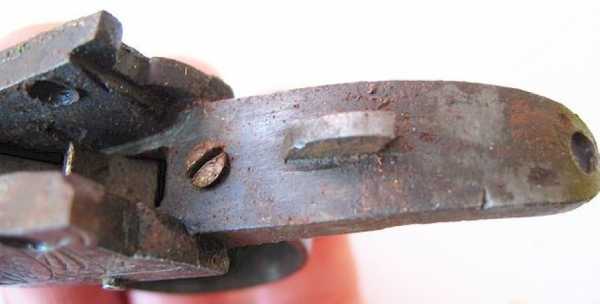

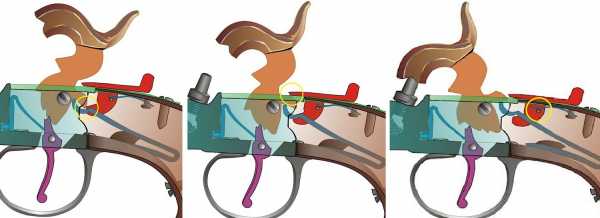

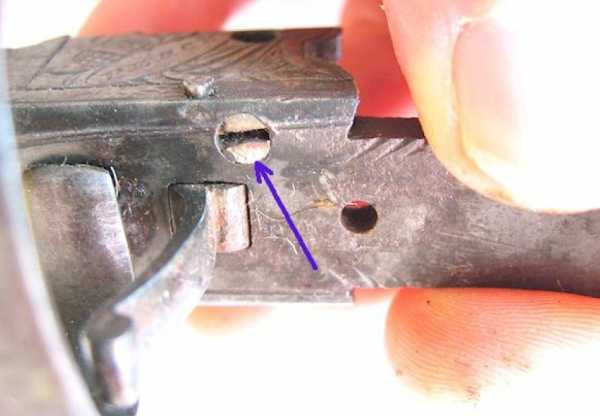

Предохранитель можно было включить при положении курка на полувзводе (предохранительном взводе).

Во включенном положении предохранитель блокировал движение курка.

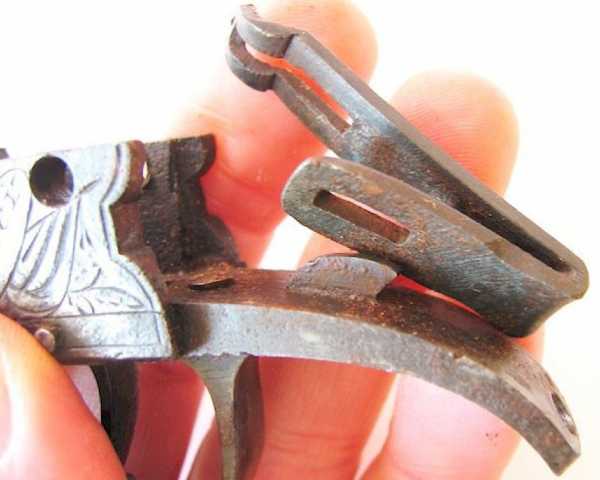

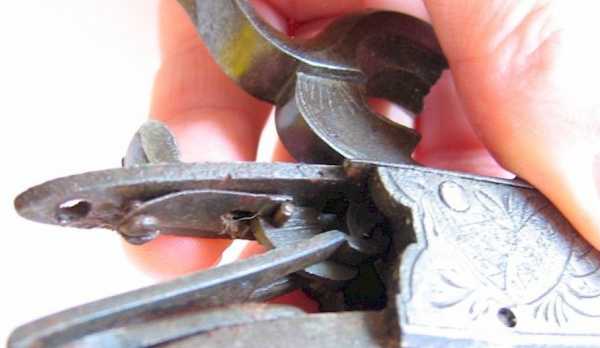

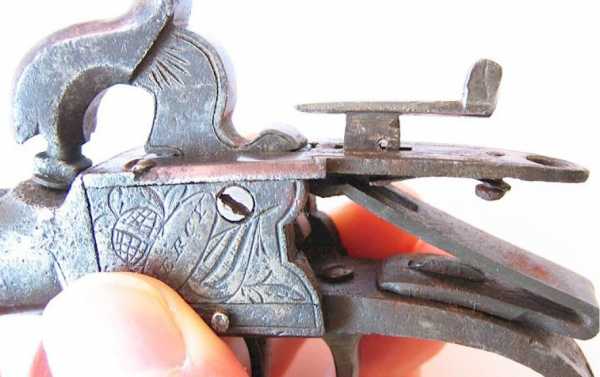

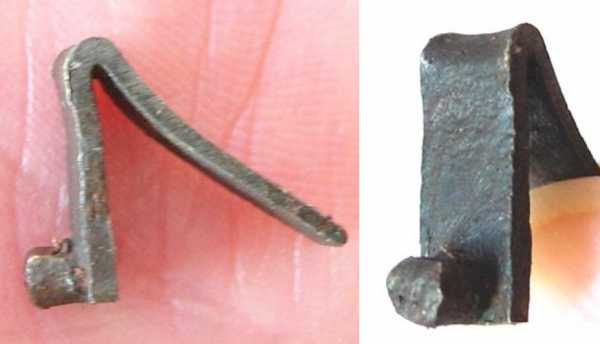

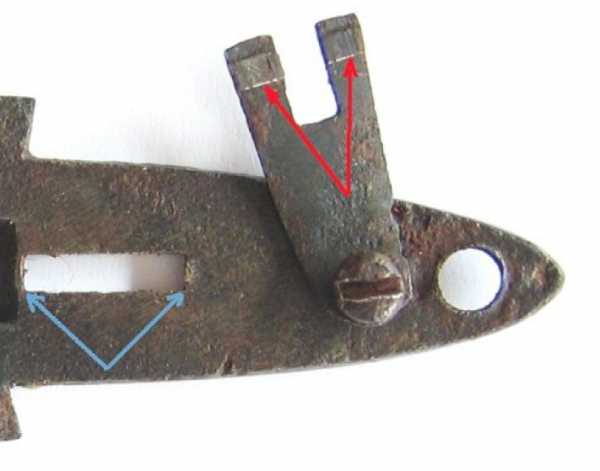

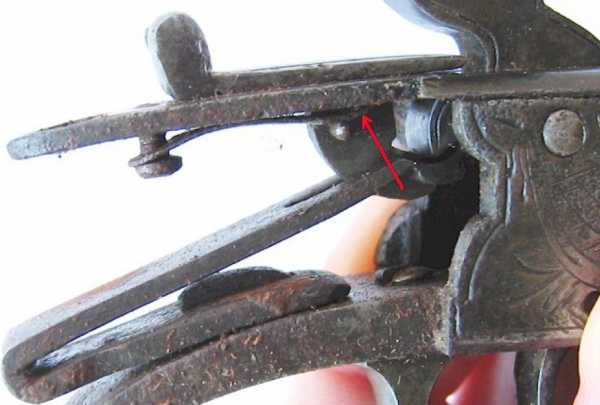

Положения кнопки предохранителя ограничивала пружина с выступом, расположенная внутри рамки.

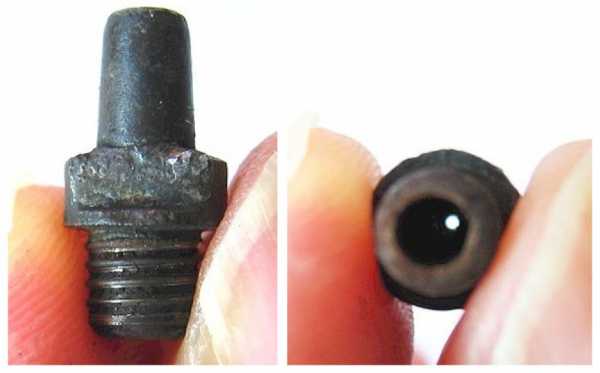

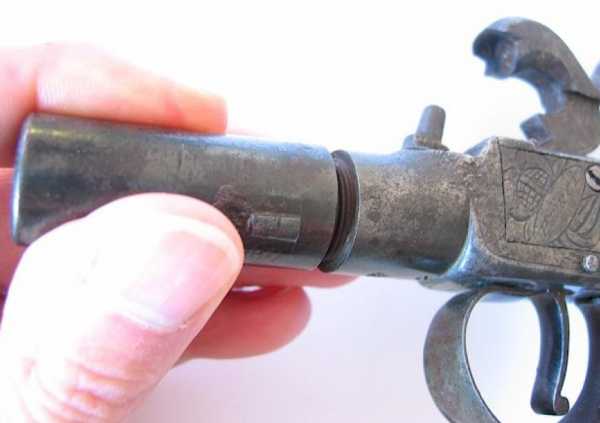

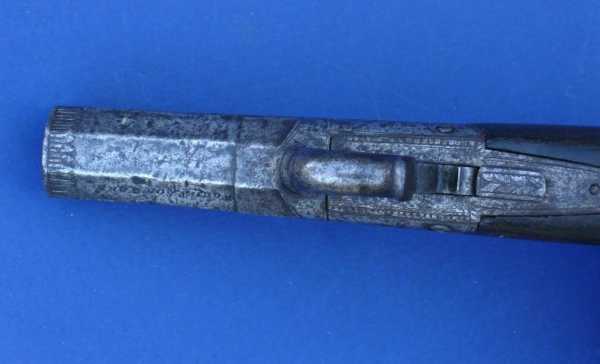

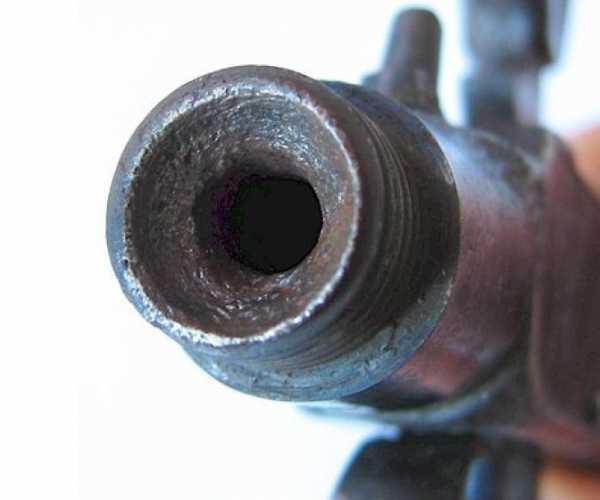

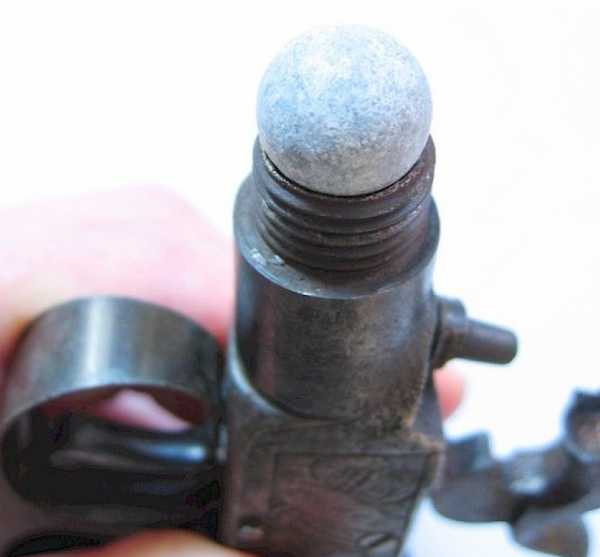

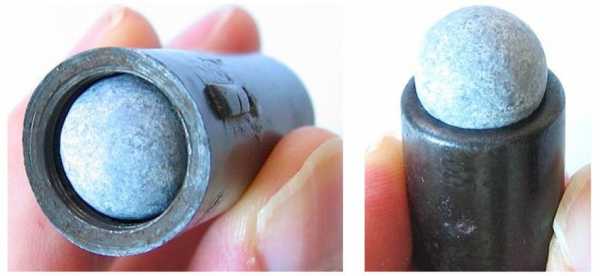

У пистолетов, имеющих стволы круглого сечения, часто в нижней части изготавливали специальный выступ. Этот выступ предназначен для удобства откручивания ствола с помощью ключа, входившего в комплект оружия и имевшего соответствующий паз для фиксации данного выступа.

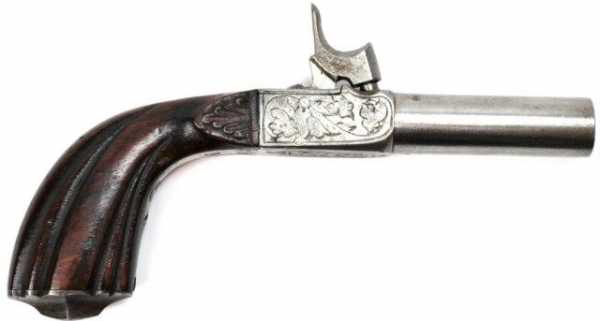

Форма рукояток, рамок и курков пистолетов с замком boxlock могла быть различна, но общей оставалось одно — особенность размещения курка внутри рамки оружия.

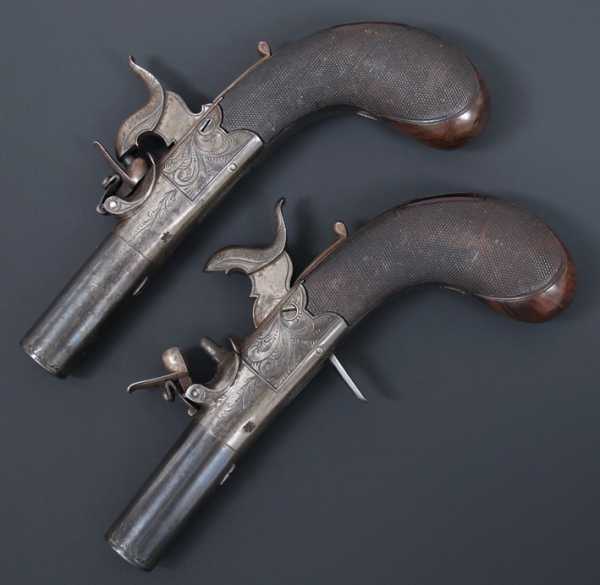

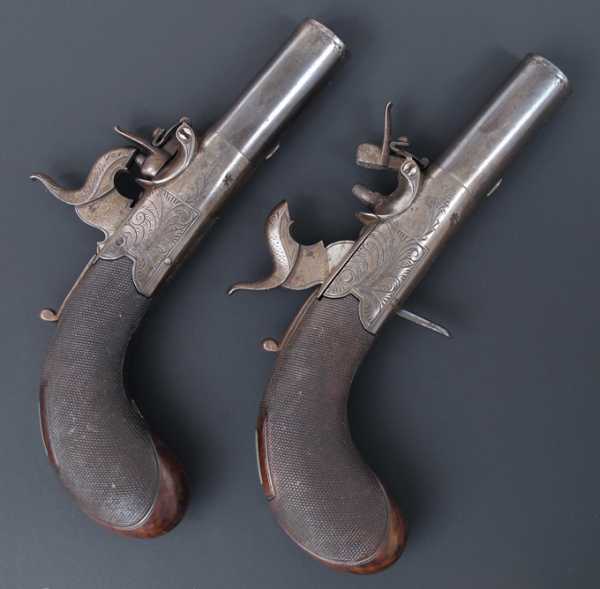

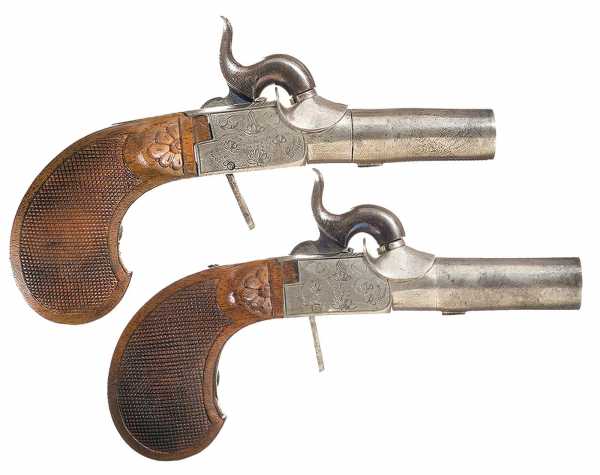

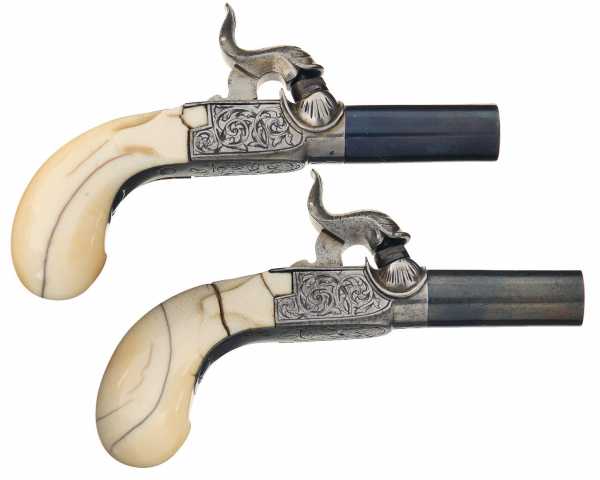

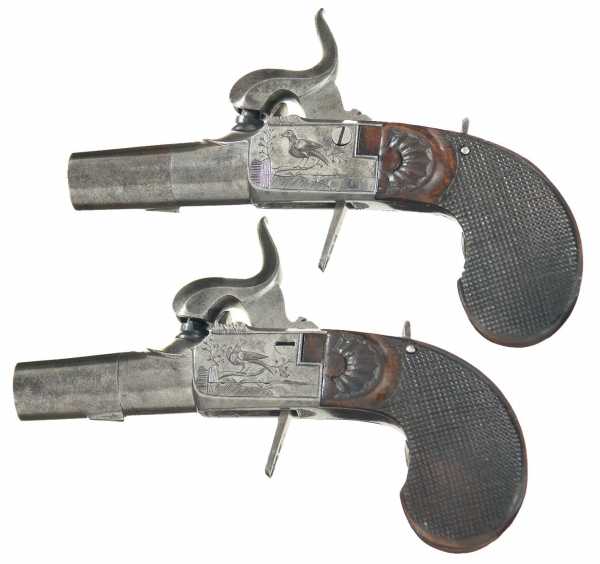

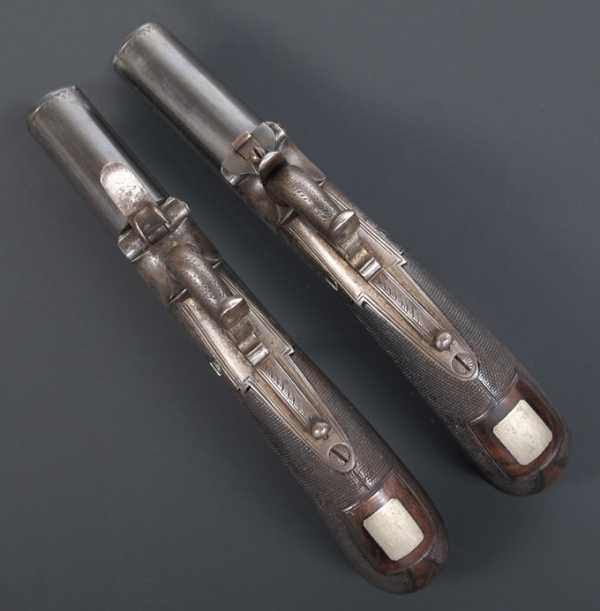

Данная пара пистолетов имеет не только стволы и рукоятки округлого сечения, но и рамку округлого сечения. При взведении курка, спусковой крючок выдвигается в боевое положение и оружие готово к стрельбе. В походном положении пороховой заряд и пуля размещаются в казенной части ствола, а капсюль для безопасности устанавливают обычно только перед стрельбой.

Оружие имеет предохранитель, ударно-спусковой механизм со скрытым спусковым крючком. Поверхности рамок пистолетов украшены гравировкой, на рукоятках нанесена мелкая насечка. Длина данных пистолетов 155 мм. В передней части рамки пистолетов перед брандтрубкой установлен необычный механизм, напоминающий крышку пороховой полки кремневого замка.

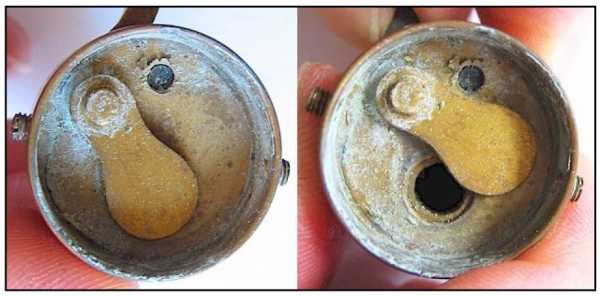

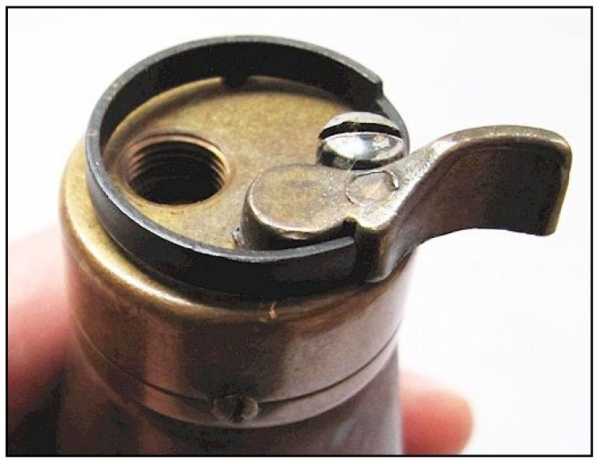

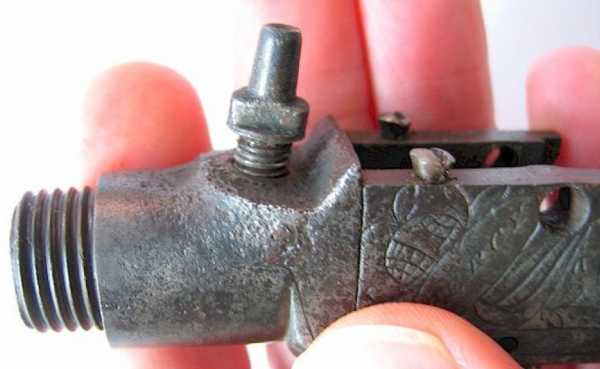

Данная крышка имеет пружину и отверстие под брандтрубку. Предназначение данного механизма — удаление стрелянных капсюлей с брандтрубки после выстрела.

Как и многое другое оружие капсюльные жилетные пистолеты с замком boxlock изготавливали как в рядовом, так и в эксклюзивном исполнении. Данная пара французских капсюльных жилетных пистолетов имеет не только гравированные рамки, но и рукоятки, выполненные из слоновой кости.

Пистолеты с замком boxlock предназначены для скрытого ношения и самообороны. Данное оружие размещалось в карманах и складках одежды, ручной клади, а порой было спрятано в обычных предметах. Размещение жилетных пистолетов в книгах, применялось и во второй половине 19 века.

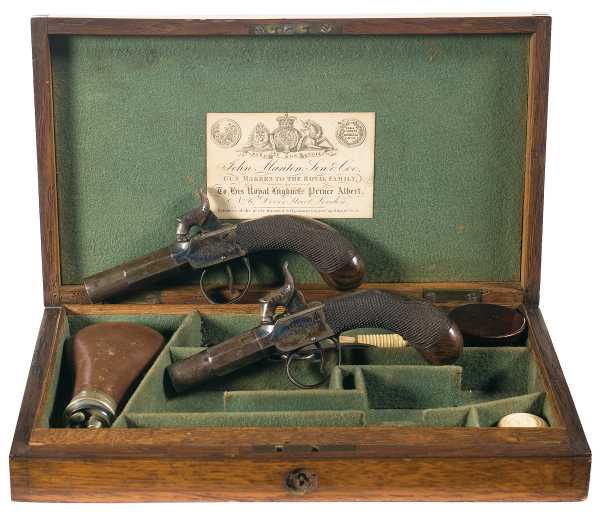

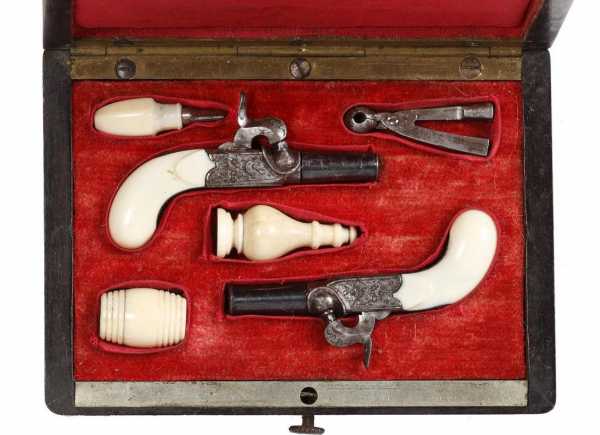

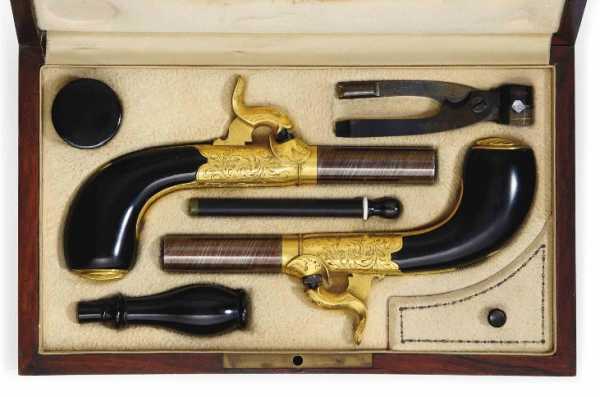

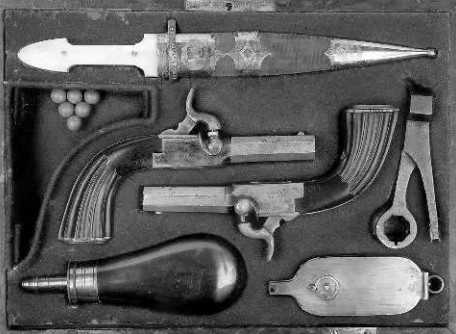

Пары пистолетов в оружейных ящиках с полным комплектов аксессуаров представляют собой предмет мечты не только отдельных коллекционеров, но и крупных музеев. Если это оружие еще и украшено позолотой, гравировкой, вставками из драгоценных камней или слоновой кости, то стоить оно может целое состояние.

Ценность обычных пистолетов в рядовом исполнении не очень высока, так как было изготовлено различными предприятиями большое количество boxlock percussion pistol. Цены на подобное оружие могут начинаться всего от 200 долларов.

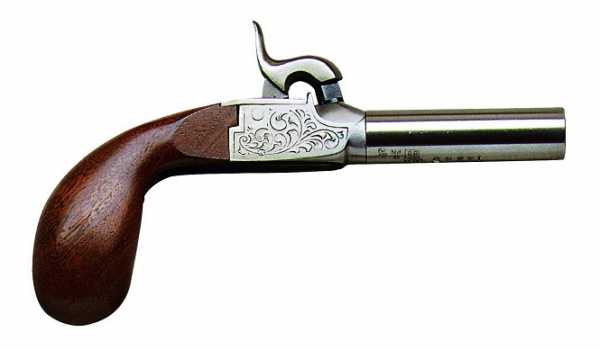

В настоящее время изготавливаются и современные реплики подобных пистолетов для любителей истории и стрельбы из оружия под черный порох. Компания Педерсоли продает свой Derringer Liegi Deluxe и Derringer Liegi 0.44 калибра по цене от 214 до 250 евро.

Популярность: 18%

Читайте интересные материалы нашего сайта:

Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Капсюльные револьверы и унитарный патрон. Вчера и сегодня.

Те, кто знают меня лично, уже в курсе: бывает так, что заинтересовавшая меня ни с того, ни с сего, тема, заставляет изучать ее с нездоровым рвением.
Возникший интерес к капсюльным револьверам заставил разбираться в предмете детальнее.

Понятно, что многие разобрались раньше, и потому написанное ниже для них не новость, но решил поделиться. Это голая публицистика без претензии на что-то, причем довольно отвлеченная по причинам нашей тоскливой правовой реальности. Так что господа гуру, не кидайте помидорами :))))

С конца 1840-х годов фирма Кольта заняла своеобразную пальму первенства в деле производства короткоствольного оружия. Да, револьверы делал не только Кольт. Появились и другие конструкции, от курьезных до весьма перспективных, если даже не в конкретно этом исполнении, но концептуально.
Хотя бы револьверы Адамса, которые наряду с замкнутой рамкой предложили миру концепцию самовзводного, а значит, «быстрого», револьвера. Согласен, что кошмарный по нынешним меркам спуск, неудачный рычаг-пыжеватель и многое другое делали «Адамс» не слишком удачным, но…интерес был. Особенно со стороны кавалеристов, которым скорость стрельбы была критически важна, а вторая рука вообще не могла быть задействована.

первые модели «Адамса» были только самовзводными, визуально отличаясь отсутствием спицы курка

Собственно, весьма курьезный револьвер «Старр» тоже был ступенькой к самовзводности, хотя и достаточно оригинальной (взведение спицей, напоминавшей спусковой крючок, выстрел при поджатии этой же спицей клавиши спуска в задней части спусковой скобы).

внимательно смотрим под «спусковой крючок» на рамку — вот он, спуск! А то, что мы приняли за спуск — рычаг взведения курка!

Появление револьвера Ремингтона 1858 тоже событие знаковое. Несмотря на патентные войны с Кольтом, револьвер выпускался, и пусть и по большей, чем у «Кольта», цене, имел немалый спрос. Револьверы весьма похожи конструктивно и даже внешне, но неразъёмная рамка (миф о непрочности рамки «Кольта» разбивается о монументальную ось барабана) давала преимущества в долговечности и массе револьвера. Кроме того, легкость смены барабана у Ремингтона позволяла быстрее его перезаряжать, если второй барабан был в запасе.

снять барабан — пара пустяков. Выдвинув экстрактор, освободить ось барабана, и барабан упадет в руку. У рвольвера Уитни это делалось еще проще и ось никуда не выпадала

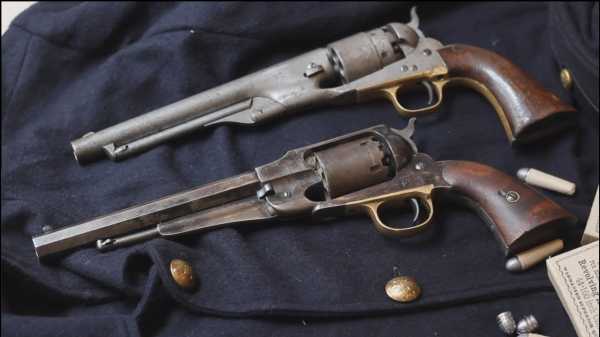

Два соперника и коллеги — лучшие револьверы Гражданской войны: Кольт 1860 «Арми» и Ремингтон 1858 «Арми».

Но самый грозный конкурент Кольта до поры, до времени таился за личной маленького револьверчика, непригодного для военного применения, да и слабоватого для самообороны. Речь идет о Smith & Wesson №1, который за скромными размерами нес в себе настоящую по тем временам инновацию – применение унитарного патрона, заряжаемого с казны. Сперва сложные в производстве, хрупкие и дорогие патроны не позволяли запустить оружие в широкую серию, но Гражданская война быстро расставила приоритеты: самые скорострельные винтовки были именно под унитарный патрон («Генри», «Винчестер», «Спенсер», «Эванс»), а южане по нужде, правда, начали применять револьверы Лефоше под шпилечный патрон.
Война и освоение Запада до поры до времени позволяли фирме Кольта не думать о проблемах со сбытом, но выход на арену новых «Смит-Вессонов» постепенно отбирал у Кольта долю рынка. Производство патронов уже перестало быть проблемой, более того, начал работать закон больших серий, когда массовость продукции вызывает ее удешевление.
Безусловно, капсюльный револьвер имел и преимущества, особенно для ситуации, когда пользователь был ограничен в средствах и подолгу жил вдалеке от цивилизации. По сути, логистика была проста: подвоз пороха, капсюлей и свинца, которые подходили ко всем пистолетам и револьверам, гарантировал «боепитание». Пулелейка, имевшаяся в комплекте каждого револьвера, позволяла лить пули в самых диких условиях, был бы свинец.
Но распространение и некоторая стандартизация патронов к короткоствольному оружию быстро начали сводить эти преимущества к нулю, тем более, что довольно оперативно появились приспособления для полевого релодинга патронов центрального воспламенения, начавшие вытеснять патроны кругового воспламенения еще в годы Гражданской войны.
Короткая и яркая эра капсюльных револьверов, начавшаяся появлением «Патерсона» в 1836 году, оказалась короткой, и спустя три с небольшим десятка лет, подходила к концу.

«Идеал». Это приспособление, часто докупаемое в комплект к «Винчестерам», позволяло в полевых условиях лить пули, декапсюлировать, капсюлировать патрон, обжимать корпус (частично) и дульце гильзы, сажать и крепить обжимом свинцовую пулю. Производительность невелика, но не выбрасывая гильзу, стрелок мог с немалой экономией обеспечить себя патронами на долгий срок, и при этом не тащить на себе лишний вес.

На картинке изображен заряд капсюльного револьвера. Пыж часто просто «упускали» — вместо него замазывали каморы спереди смесью воска и бараньего сала (осалка для пыжей-пластырей дульнозарядных винтовок по составу аналогична). Это предотвращало подмокание заряда и воспламенение пороха в соседних каморах от пламени выстрела.

Вот тогда-то и началось «веселье».
Использование унитарного патрона, заряжавшегося в бврабан с казны, было уже запатентовано до 1872 года Ролином Уайтом, оперативно продавшим его компании Смит и Вессон, уже имевшей сходный патент. Такие револьверы теперь могла делать только одна фирма, а остальные, четко осознавая преимущества револьвера под унитарный патрон, были вынуждены или производить устаревающие капсюльные модели, дожидаясь истечения срока патента, или же мудрствовать лукаво, обходя патент.

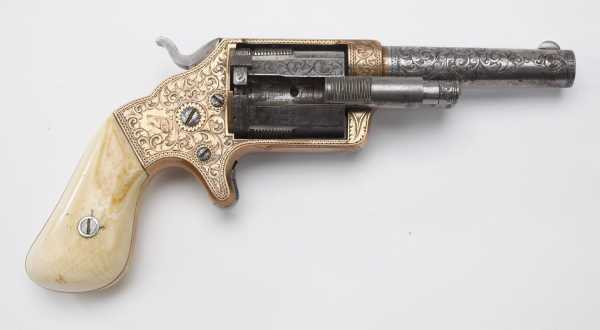

Так появились револьверы под патрон, заряжаемый спереди (в т.ч. курьёзные «сосковые»), револьверы с заряжанием сбоку (сдвижная стенка каморы барабана в револьвере «Слокум») и многое другое, отмершее, как по команде, с того же 1872 года.

Слокум. Изворотливость в ущерб прочности и технологичности

«Смит и Вессон» к тому времени разработала свои знаменитые «переломки», котрые уже с 1873 года начали победное шествие по миру. Достаточно сказать, что «Скофилды» и «Русские» модели Смит-Вессона в 70-80 годах позапрошлого века уверенно вертелись в первой тройке «револьверов, покоривших Запад», кроме того, широко экспортировались и еще более отчаянно копировались другими производителями.

«Скофилд» — легенда Дикого Запада. Джесси Джеймс не дал бы соврать.

Смит-Вессон, русская модель. Кроме заказа для России, Турции и Японии, револьвер продавался на внутреннем рынке, снискав большую популярность. «Король вестерна» Луис Ламур частенько поминал его как «лучший револьвер в мире».

Принятие на вооружение армии САСШ «Кольта 1873» стало, во многом, компромиссной мерой – привычная конструкция, простота и дешевизна сыграли свою роль. Но «Скофилды» отметились в кавалерии и даже заставили укоротить кольтовский патрон для использования в более коротких барабанах «Смитов».

«Писмейкер» — или отрезаем лишнее. Рамка укорочена, ствол облегчен, а внутри тот же «Арми 1860». Отличия минимальны, все изменения только в ключе перехода на унитар. Основное отличие от предыдущих версий — замкнутая рама и изменение конструкции оси и крепления барабана. Это все позволило без боязни применять мощный патрон, в полтора раза превосходящий по мощности заряды старых револьверов Кольта.
«Писмейкер» — легенда, к тому же, чертовски живуч.

Те же, кто имел возможность выбирать, часто выбирали именно «Смиты» и их аналоги, позволявшие очень быстро перезарядить револьвер (тут разъёмная рама и одновременная экстракция доставляли далеко позади Кольты с их поочередной экстракцией).

Получается, что к середине 70-х годов все капсюльные «Кольты» и «Реминтоны» разом устарели, уступив в скорострельности более новым револьверам под унитарный патрон. В то же время, это было оружие, которому было не более 30 лет, а чаще – и того меньше. Война оставила после себя массу относительно новых револьверов, которые не исчерпали и половины ресурса.
Само собой, назрел вопрос их конверсии под унитарный патрон, ведь небогатые ковбои и переселенцы умели считать копеечку и не были готовы выбрасывать еще вполне новое оружие.
Проблем с конверсией не было, ведь конструкция револьвера под унитарный патрон проще, т.к. изготовление барабана со сквозной каморой и отказ от ниппелей упрощали изготовление оружия, попутно снижая его массу и повышая надежность работы. Относительно последнего нужно пояснить, что ниппель это, во-первых, расходный материал (прогорание, расклепывание от ударов курка), и, во-вторых, узкое место конструкции: забивание пороховой гарью, обрывками бумажных гильз, наконец, со временем вызывали подмокание заряда и капсюля, если не были замазаны осалкой.

Два «Кольта» 1860 года: до и после конверсии. Виден экстрактор и отсутствие рычага-пыжевателя на переделке.

В итоге, фирма Кольта, наряду с «Ремингтоном», взяли на себя миссию по переделке револьверов под унитарные патроны. На первых порах «Кольт», за символическую плату, переделывала револьверы под собственный патрон кругового воспламенения, а потом уже и под патрон центрального боя.
Переделка заключалась в том, что задняя часть барабана с отверстиями для ниппелей срезалась по кругу, оставался только храповик. Каморы расверливались под патрон. В рамку устанавливался круглый щиток, который занимал место обрезанного барабана. Щиток содержал в себе ударник, а также справа монтировалась дверца с защелкой, притом довольно массивная.

Конверсия «Кольтов» «Драгун» и «Нэви» 1850-х гг.

Использование унитарного патрона заставило также профрезеровать рамку, так как мелкий вырез для постановки капсюлей не позволял зарядить в барабан унитарный патрон.
В принципе, этого было вполне достаточно для стрельбы унитарным патроном, но возникали проблемы с экстракцией гильз, потому переделка включала в себя замену штатного рычага-пыжевателя, ненужного в новых условиях, на боковой экстрактор.
Это все работало довольно неплохо, но рамка, ставшая слишком длинной для укороченного барабана, а также массивный ствол с креплением для пыжевателя, как говорится, реально не работали, будучи, по сути, паразитной массой для и так не самого легкого револьвера.

И снова «Арми» под унитарный патрон. Видно, что то, что было нужно на капсюльнике, теперь только лишняя масса.
Рядом лежат специальные (!!!) патроны 44 калибра кольцевого воспламенения, разработанные специально для конверсионных револьверов

Тем не менее, переделки по чисто экономическим причинам пользовались спросом и позволили подтянуть старые револьверы до уровня современных.
Что интересно, конвертированные револьверы могли использоваться и как капсюльные, ведь порой достать патроны было непросто. Правда, для этого было нужно сохранить хотя бы один старый барабан и не выбрасывать рычаг-пыжеватель. Щиток снимался, экстрактор заменялся на рычаг изначального вида, ставился барабан, и револьвер снова не требовал унитарного патрона, стреляя с наименьшими затратами.
Стоит отметить, что и тут «Ремингтон» технически обскакал «Кольт»: минимальная переделка включала в себя простую замену барабана и курка. Барабан можно было заряжать только отдельно от револьвера
В более основательном варианте переделки щиток тоже наличествовал, но был намного легче и тоньше, рамка фрезеровалась, правда, дверцы не было: патроны заряжались в «промежуточном» положении (полувзвод), а потому в положении взведенного или спущенного курка из барабана не выпадали.

Конверсия «Рмингтона». Все проще и надежнее.

Так или иначе, подобные «кракозябры» отпахали свое, постепенно уходя на покой по мере износа или замены на более новые револьверы. В конце концов, не все были ганфайтерами, которым скорострельность была очень важна. Простой ковбой или горожанин, носившие револьверы «на всякий случай», были вполне довольны такими переделками и прощали им недостатки из-за их цены.
Казалось бы, забытые курьезы эпохи становления унитарного патрона вдруг обрели новую жизнь в наше время. Но тут опять постарался законодатель…
Все дело в том, что во многих странах законодательство к капсюльному оружию значительно более либерально, т.к. считает их антиквариатом или спортивным снарядом. Впрямь, сложно представить себе современного человека, таскающего под пиджаком даже «карманный» Кольт (ох уж и карманы тогда были.. впрочем, рядом с «Уокером» и М1911 выглядит карманным пистолетом!). Набиравшее обороты увлечение «ковбойской стрельбой» и реконструкцией Дикого Запада или Гражданской войны породило спрос на реплики капсюльников, в итоге итальянцы (и не только) наводнили рынок репликами «Кольтов», «Рмингтонов», а позднее даже экзотикой типа револьверов «Старр» и даже «Ле Ма» (за сумасшедшие, впрочем, деньги).
В США такие револьверы продаются практически свободно, до недавнего времени и во многих странах Европы к ним относились попроще.
В итоге, купив такой револьвер, человек получал довольно внушительного калибра и размера «пушку», скорострельность которой не пугала власти. Но хитрые пользователи быстро смекнули, что старые технологии вполне себе применимы и в нынешнее время особенно если «нельзя, но очень хочется». Производители стали предлагать абсолютно легальные комплекты, позволявшие переделать капсюльный револьвер под унитарный патрон вполне солидного калибра и мощности. Правда, бездымный порох такие переделки все равно «не держали», но и на дымном четыре сотни джоулей при 44-м калибре пули вполне внушают.

Отдельное слово о патроне.
Конверсионные комплекты расчитаны на патроны 45 калибра со свинцовой пулей и зарядом на дымном порохе

Самые «дохлые» применяют патрон, специально созданный для развлекательнной стрельбы из «ковбойских» револьверов, т.н. 45 Cowboy Special. Заряды аналогичны «спортивным» зарядом для капсюльников, т.е. от 1 грейна, пуля оживальная, вадкаттер, или шар массой до 220 грейн (у реплик шаг нарезов расчитан под более точную и «легкую» круглую пулю).
«Фишка» патрона в том, что это, по сути, гильза патрона 45 АСР, но с рантом. Позволяет применять матрицы для того же патрона, правда, уже с другим шеллхолдером, что, по идее, упрощает релод. В принципе, американцы стреляют и 45 АСР, но там могут быть проблемы с фиксацией патрона в патроннике, и, опять же, нужна только саинцовая пуля.
Вторая группа барабанов расчитана на применения обычных 45 Colt , но применение штатных зарядов может быть слишком опасным для револьвера, не расчитанного на них. Впрочем, по опыту зарубежных коллег, главное это мягкая пуля, а револьвер выдюжит. На выходе, на минуточку, 570 джоулей! Хотя это уже некий перебор, нормой, не убивающей оружие, будут штатные 350-400 джоулей и относительно нетяжелая пуля, поскольку шаг нарезов реплик на 270 грановые пули (17,5 грамма) не расчитан, и пострадает кучность. Для реплики оптимальны круглые пули и оживальные пули весом в 200-220 гран (13-13,5 граммов).

«Пиетта», модель «Шериф». Реплика-римейк «Кольта 1860». Укорочены рукоять и ствол, калибр 44. В реальности такие револьверы производились на базе «Нэви» 1861 года, но в 36 калибре под маркой «Полис». Подобные револьверы изготавливались мастерами штучно, путем переделки стандартных «Арми».

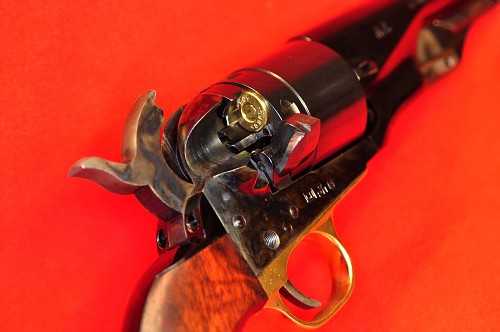

Виден установленный конверсионный комплект, штатный рычаг-пыжеватель сохранен.Стоящий же на его месте экстрактор, делающий «компактный» револьвер достаточно широким

Современные технологии позволили, пусть и не дешево, наладить выпуск «китов», которые без заводской переделки позволяли сразу стрелять патроном из «капсюльника».
По сути это новый барабан, в задней части которого вместо ниппелей устанавливалась крышка с блоком ударников (по одному на каждую камору). Обычный курок бил по их выступающим частям, передавая удар на капсюль патрона, и револьвер превосходно работал.

Просто и быстро. Но более толстая, чем старая камора, гильза, заставила сократить количество патронов в барабане до 5.

Впрочем, для перезарядки приходилось снимать барабан, крышку барабана, и по одной выбивать гильзы, после чего заряжать патроны и снова ставить барабан на место. И снова «Рем» был вне конкуренции, потому как что «Кольту» неполная разборка (нужна киянка для выбивания клина ствола), то «Рему» операция на три действия.

Конверсия реплики «Ремингтона» с заменой барабана. Главное барабанов накупить… Хотя это недешево, т.к. пара барабанов стоит как второй револьвер.

Более дорогие варианты конверсии совершенно подобны историческим, и они превращали револьвер в «конструктор», который по воле стрелка стреляет хоть с раздельным заряжанием, хоть унитаром. Причем вполне полноценно, на уровне «Писмейкера».

Т.н. комплект Кирст. Барабан, щиток в рамку, экстрактор, устанавливающийся на место рычага-пыжевателя.

Еще одна переделка.

Зато револьвер становился относительно (относительно – ибо масса, габариты и мешкотность поочередной экстракции вкупе с неперевариваемостью оболочечных пуль) современным и совершенно «анонимным», т.к. в базе проданного населению огнестрела не числился. Причем, по словам людей знающих проблему изнутри, такая переделка, причем не новодельная, а историческая, в криминальном применении мелькала в 20-х годах прошлого века при ограблении банка. Видимо, грабитель был беден и ему пришлось доставать с чердака отцовский или дедовский «Кольт»…
Данный пример очень ярко иллюстрирует условность и глупость в делении оружия на «плохое» и «хорошее», а также курьезы, к которым прибегают люди и фирмы, чтобы обойти дурацкие запреты. Что в самом деле интересно, так это курьезность случаев применения дульнозарядного капсюльного оружия в наши дни. Было, как говориться.. Как исключение. Чтобы правило подтвердить.

В начале «нулевых», если мне не изменяет память, на Луганщине в убийстве милиционера «засветилась» реплика «Кольта Нэви». Свидетели обратили внимание на вспышки у казенной части револьвера, а экспертов удивила круглая свинцовая пуля со следами явно заводских нарезов.
Стрелка, а с ним и оружие, нашли.
Как он сюда попал? А Бог его знает.. явно контрабанда. Конечно, на руках еще в начале прошлого века была масса таких револьверов (американских и лондонских «Кольтов»), оставшихся с Крымской войны и завоевания Кавказа, а также массово покупавшихся офицерами до принятия на вооружение русского «Смит-Вессона». Да и гражданский рынок тоже не был забыт, револьверы «кольтовской выделки» покупали в России и частные лица, благо, до 1905-го года продажа была практически свободной. Впрочем, правила приобретения оружия и после 1905 года у современников вызывают только тоску за «старыми-добрыми временами».
Так или иначе, остальные известные мне случаи появления капсюльников в криминальной и судебной хронике связаны только с конфискацией нелегальных оружейных коллекций, с таким трудом собранных людьми. Увы, направить коллекционеров на легальный путь наша власть не желает, оставив только право на собирание «обрезков и обрубков» оружия, имеющего огромную культурную и историческую ценность.

Но, как бы то ни было, капсюльное оружие на сегодняшний день это интересный предмет, позволяющий прикоснуться к эпохе и посвятить свой досуг не только стрельбе, но и техническому творчеству. Ведь подбор пули, заряда, полуунитарного патрона, методики заряжания – очень тонкая игра, позволяющая экспериментировать и достигать неожиданно высоких результатов.
Капсюльник, несмотря на свою архаичность и примитивные прицельные приспособления (у Кольта это мелкая мушка и пропил на КУРКЕ!), штука довольно точная. Большая пуля делает впечатляющую дырку, которую видно без оптики. Вспышка капсюля и дым после выстрела тянут на мелкое пиротехническое шоу. При всем при этом револьвер на дымном порохе удивительно хорошо сбалансирован, обладает мягкой и растянутой во времени отдачей (тут точно масса не лишняя!) и мягким, приятным звуком выстрела.
И это все притом, что даже относительно недорогие итальянские реплики совершенно непригодны к скрытому ношению, хотя зная описанные выше «движения» производители выпускают и укороченные модели того же Кольта Арми 1860 года. Но и такие модели по габаритам напоминают спортивные револьверы с 6-ти дюймовыми стволами, которые не очень и поносишь.

Таскать ТАКОЕ под пиджаком? Или ты дурак, или реально «приперло», причем ничего другого под рукой нет. Правда, есть риск, что штаны упадут и дамы увидят не твою крутизну, а твое исподнее :)))))

Потому равнять капсюльники и казнозарядки глупо, пожалуй, стоило бы их разрешить к приобретению и у нас в стране. Но пока об этом приходиться только мечтать.
Описанные выше впечатления я привез из Германии, где, в отличии от той же Франции и стран Балтии, капсюльники хоть и разрешены, но под лицензию.
И стреляют там будь здоров! Общества любителей и реконструкторов, тематические соревнования – все это привлекает массу народа и создает отдельную индустрию. Что уж говорить о США, где вообще практически нет барьеров для любителей «колпачка-и-пули», как говорят сами американцы!
Остается толко верить, что примут наш «закон 1135», где урегулирован оборот реплик. В соседней России, вроде бы, есть подвижки, правда, как и в Германии, купив «свободно продающеееся» ружье (но не пистолет и не револьвер!) для приобретения пороха придется получать настоящее разрешение.
Но пока химера «короткоствола на руках» пугает законодателя до дрожи в коленках, потому даже реплики нам не светят. А жаль!

jurgen-m.livejournal.com

Капсюльные жилетные пистолеты с замком boxlock : panzer038 — LiveJournal

Ось курка выполнена в виде винта, головка которого располагается с левой стороны рамки.

На тыльной части рукоятки имеется латунная личинка фигурной формы. Рукоятка крепится к рамке винтами.

Верхняя часть рамки выполнена в виде отдельной детали — крышки рамки и крепится к рамке с помощью винтов.

Предохранитель можно было включить при положении курка на полувзводе (предохранительном взводе).

Во включенном положении предохранитель блокировал движение курка.

Положения кнопки предохранителя ограничивала пружина с выступом, расположенная внутри рамки.

panzer038.livejournal.com

Заметки стрелка-юриста — ЖЖ

В общем, о патроне Адамса я писал раньше. Так что полноценной патронной истории не получится.
Но… теперь я его заполучил и счастлив, как сволочь. Это 36 калибр, самый ходовой в те времена, хотя «Адамсы» в бОльших калибрах были популярнее драгунского Кольта ввиду меньших массы и размеров. Но тут классика – 36 калибр.

Да, патрон сильно «усталый». Да, не сохранилась крышка и просальник. Но с потрей Крыма поток копаных патронов к «Адамсу», и без того не самый широкий, просто исчез. Так что мне повезло и немало.

А в идеальном состоянии это выглядело так

Но стяжать такое уже не с моим счастьем… Увы.

Интересная штука. Ведь, по сути дела, один из первых широко применявшихся полуунитарных патронов: для выстрела тут не хватает только капсюля.
Конструкция, прозванная «мусорным баком» за внешнее с ним сходство, позволяла практически мгновенно (по тем временам) зарядить револьвер. А ведь владельцы «Кольтов» вынуждены были играться с пороховницей, пулей, умудряясь при этом держать в руках револьвер. Т.е. время заряжания не сильно уступает таковому у «Нагана», правда, нужно потом ещё капсюля не забыть надеть на брандтрубки. Но ведь красивая идея, и англичане тут шли впереди многих. В Крым поставлялись такие патроны в достаточном количестве, а офицеры, купившие себе «Адамс», могли позволить и эту не самую дешёвую новинку.
Это потом появились патроны из сгорающей селитрованной бумаги, а в начале-середине 1850-х такая роскошь только снилась. А те самые патроны с бумажной гильзой использовала, в основном, армия: долго хранить их не получалось, и простому ковбою или фермеру было удобнее работать с сумочкой для пуль и пороховницей.

Конечно, у этого патрона нужно было сорвать крышечку перед заряжанием, разумеется, были проблемы с расклиниванием гильзы в каморе после выстрела (хотя по задумке она должна была улететь вслед за пулей), но концепт был уже очень близок к унитару: материал гильзы, к примеру. Но тогдашний уровень промышленности ещё не позволял массово применять унитарный патрон — гильза получалась сложная и дорогая. Впрочем, уже через 15-20 лет после описываемых событий (темпы прогресса в середине-конце позапрошлого века были сумашседшими по нашим меркам!) латунная гильза стала безальтернативной, коей и остаётся уже более чем полтора столетия. В принципе, ТТ, которому девятый десяток, вполне ещё применим и даже производиться. А теперь отмеряем 90 лет от 1900-го года: это же времена кремнёвок, а тут уже все с револьверами и магазинками, а в магазинах уже лежат автоматические пистолеты… Вот это, я понимаю, скорости!

В общем, век у «мусорных баков» был недолгим, как и у многих полуунитарных патронов времён Гражданской войны в САСШ. Более совершенные унитарные патроны вытеснили их стремительно и беспощадно, чуть больше продержались в гражданском применении капсюльные ружья и револьверы, но к концу века они уже стали восприниматься как безнадёжное старьё или, на худой конец, охотничья классика.

Что сказать… я рад. И в этом плане судьбой доволен. А вот пуль к «Кольту» не хватает. Увы, проморгал, когда мог приобрести. Теперь локти кусаю!

jurgen-m.livejournal.com

Капсюльный пистолет boxlock: заряжание и разборка оружия : panzer038 — LiveJournal

Капсюльные жилетные пистолеты boxlock, несмотря на кажущуюся примитивность, имели достаточно удобный способ заряжания, по сравнению с другим дульнозарядным оружием.

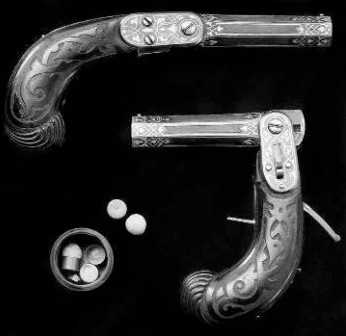

Основной причиной удобства была возможность легко установить пулю в казенную часть благодаря тому, что ствол пистолета откручивался от казенной части. Продукты выстрела, высокая температуры сгораемого пороха негативно воздействовали на металл винтового соединения и со временем, при недостаточном уходе за пистолетом ствол туго откручивался. Для облегчения откручивания использовали специальные ключи. Если сделать ключ для восьмигранного ствола не составляло труда, то для стволов круглого сечения, на их поверхности приходилось выполнять специальный выступ, а на ключе изготавливать паз под данный выступ. К сожалению, ключи часто терялись.

У хорошо смазанного и ухоженного пистолета ствол откручивается просто рукой. Для снаряжения оружия необходимо вначале отвинтить ствол от рамки.

Казенная часть пистолета boxlock представляет собой камору для размещения порохового заряда и воронкообразный вход для установки пули.

В дульнозарядном оружии используют только дымный порох. Для заряжания удобно использовать пороховницу с подпружиненной крышкой. Носик пороховницы по сути выполняет функцию мерки. Указательным пальцем зажимается кончик носика пороховницы, которая удерживается носиком вниз. Нажимается кнопка крышки пороховницы и ее носик заполняется порохом.

Отмеренная порция пороха засыпается в казенную часть пистолета.

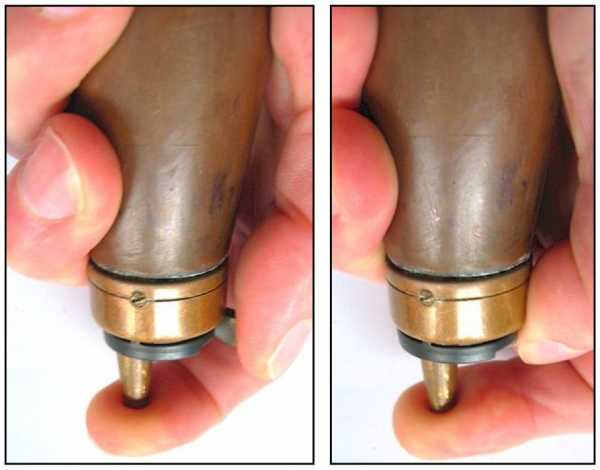

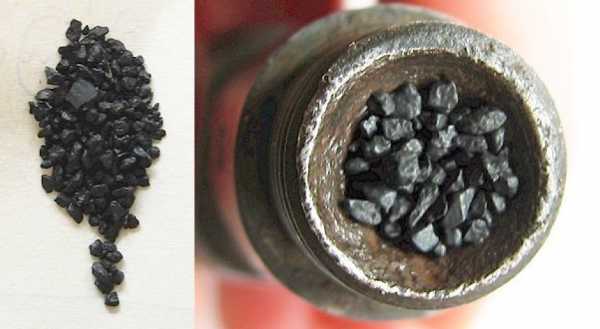

На левом фото показана крышка пороховницы, открывающаяся под действием подпружиненной кнопки. Зерна пороха, как правило, полностью заполняли камору казенной части. Масса навески пороха зависела от калибра пистолета boxlock.

Круглая пуля, соответсвующего калибра устанавливается в воронкообразный вход казенной части, после чего к пистолету прикручивается ствол.

Канал ствола чаще всего имел нарезы. Круглая пуля свободно помещалась со стороны казенной части ствола, но была больше чем диаметр дульной части ствола. Благодаря этому достигалась максимальная обтюрация. Кроме того пуля, углубляясь в нарезы, получала вращательное движение, которое стабилизировало полет пули на баллистической траектории и улучшало ее пробивное действие и прицельную дальность оружия.

В последнюю очередь на брандтрубку пистолета устанавливают капсюль (пистон).

Курок ставят на боевой взвод, после чего пистолет полностью готов к стрельбе.

При нажатии на спусковой крючок курок разбивает капсюль, который через брандтрубку воспламеняет пороховой заряд — происходит выстрел.

Порядок разборки капсюльного пистолета с замком boxlock

Откручиваем ствол от рамки. Откручиваем верхний винт крепления рамки к рукоятке.

Выкручиваем нижний винт, крепящий рукоятку.

Отделяем рукоятку от рамки.

При демонтаже нельзя допускать сколов и растрескивания деревянных частей рукоятки.

Отделяем рычаг предохранителя от верхней крышки рамки. Для этой цели извлекаем ограничительную поперечную шпильку из нижнего выступа рычага и извлекаем предохранительный рычаг вверх из паза верхней крышки рамки.

Для отделения курка необходимо вначале ослабить действие боевой пружины. Устанавливаем между верхней крышкой рамки и верхним пером боевой пружины деревянную прокладку. Начинаем выкручивать винт-ось курка.
