КамАЗ-43118: полный привод с берегов Камы
Значительная часть машин покидает завод в Набережных Челнах в виде шасси, чтобы потом примерить самые разнообразные надстройки, от самосвалов и миксеров до сложных аэродромных топливозаправщиков, эвакуаторов и передвижных мастерских, или даже исследовательских лабораторий. Мне на тест достался автомобиль с «бочкой» — аэродромный топливозаправщик. Его оборудованию мы уделим внимание чуть позднее, сейчас углубимся в изучение шасси, которое, с одной стороны хорошо знакомо, но и серьёзно обновлено.
Силовая линия
Даже из обозначения понятно, что двигатель в своей основе тот же «740-й», но немного модернизированный. Этот V-образный восьмицилиндровый турбодизель 740.30-260 с системой промежуточного охлаждения воздуха развивает мощностью в 245 лошадиных сил. А вот с мотором теперь агрегатируется абсолютно новая коробка передач ZF Ecomid 9 S 1310. Так называется новое семейство коробок передач ZF для грузовых автомобилей средней грузоподъемности, производимое здесь же на совместном предприятии ZF-Кама в Набережных Челнах. Это 9-ти ступенчатая коробка передач для универсального использования, с наличием «ползучей» передачи.

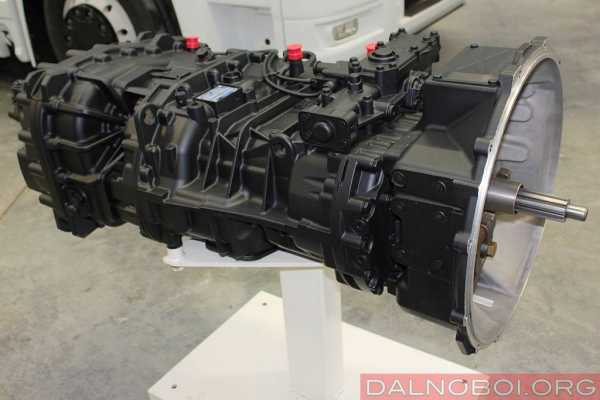

Новая коробка передач ZF Ecomid 9 S 1310. Производство налажено в Набережных Челнах
Ходовая часть
Полноприводный трехосный грузовик с колесной формулой 6х6 обладает грузоподъемностью в 11 тонн. Грузоподъёмность мостов задней тележки – 7900 кг. Длина базы – 3690+1320 мм. Схема раздачи крутящего момента от двигателя самая традиционная. От коробки передач карданный вал на «раздатку», от неё карданная передача на переднюю и заднюю оси, проходной средний мост. По кругу рессорная подвеска. На тестируемой машине установлена система автоматического регулирования давления в шинах. Шины типоразмером 425/85R21, имеют «J», допускающую движение со скоростью 100 км/час. Среди прочего оборудования я отметил электрогидроподъемник кабины, видимо, конструкторы пожалели водителя из-за суммарной высоты шасси.
Короткий тест-драйв
До боли знакомая и такая же как и раньше тугая ручка с кнопкой открывает дверцу, и через мгновение я созерцаю внутреннее пространство кабины. Сразу скажу, кабина дневная, без спального места. Первое впечатление положительное, но вскоре сменяется весьма критичным настроением. Мягкая передняя панель, сколько же лет можно её было ждать! Но пластмассовый козырёк, огибающий неплохую и достаточно информативную комбинацию приборов настолько груб, что даже успел уже покоробиться на новёхонькой машине. Во всём остальном интересный симбиоз «камазовского» с прививкой инноваций.
Рулевая колонка по прежнему не желает удобно подстраиваться под водителя, зато исчез «капкан» для правой ноги – появилась новая подвесная педаль акселератора. Давно забыта «гитара» подрулевых переключателей КамАЗов ранних выпусков, но с левой стороны теперь добавился рычажок переключения и сброса области данных бортового компьютера. В самом левом уголке «торпеды привычный электромагнитный выключатель «массы».
Рабочее место в обновлённой кабине.

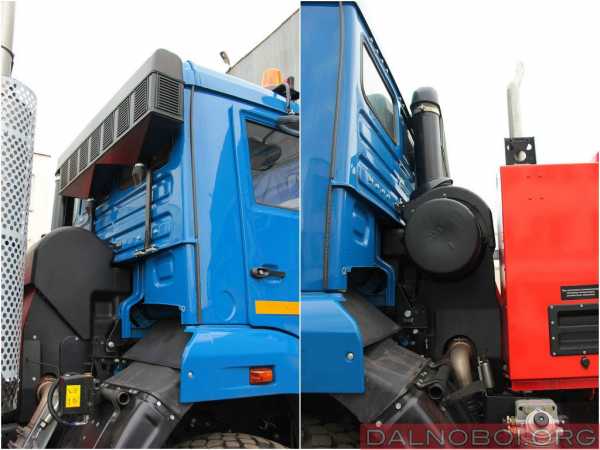

Силовой каркас кабины, несмотря на новую оптику и бамперы остался прежним: остекление по современным меркам больше напоминает бойницы армейского бронеавтомобиля, но стеклоочистителей наконец-то стало трое – теперь они покрывают всю зону очистки ветрового стекла по ширине. Поворачиваю ключ зажигания и, батюшки, приборный щиток выдаёт короткий самотест, причём стрелки спидометра и тахометра почётно делают оборот, как на приличных легковушках!
Дальше всё опять по-камазовски. Правда, справедливости ради, отмечу что шумо- и виброизоляция стали лучше. Да, а где флажок делителя на рычаге коробки? Углубимся в приклеенную неподалёку схему переключения передач. Ах, вот оно что! Это же 9-ти ступенчатая ZF, и у неё два поля работы по 4 хода + «ползучая передача». Перемена диапазонов осуществляется «пощёчиной». Попробуем тронуться. На фоне очень лёгких педалей сцепления и «газа» рычаг перемещается ну совсем туговато, и требует привыкания. Но это ничего, особенно для тех, кому не впервой водить советские и российские грузовики. Курсовой устойчивости от таких «лаптей» в совокупностью с высоким центром масс ожидать наивно: руль постоянно требует внимания и коррекции траектории, иной раз амплитуда работы рулевым колесом кажется до неприличия велика, но не стоит забывать о том, что это внедорожник! Причём настоящий, с честными блокировками и пониженной ступенью в раздаточной коробке.
Справа на фото, на подрулевом переключателе находится управление бортовым компьютером. Тахограф теперь необходимое оборудование
Вспомнилось про индекс скорости шин – нет под 100 км/ч здесь ехать совсем не хочется, комфортно и крейсерски — 60 – 70, не более. Ездовому комфорту не способствуют и рессоры по кругу. Да и расход топлива у полного привода в этом режиме вполне адекватный – 32,4 литра на сотню километров, если верить бортовому компьютеру. Удивительно, но в комбинации со своей надстройкой – топливозаправщиком, машина воспринимается гармонично. Грубый трудяга, который не боится плохих, разбитых дорог и даже бездорожья, ремонтопригодный, относительно простой и слегка осовремененный. Только не надо в нём жить в кабине и изо дня в день проезжать тысячу километров. А для работы на местности – очень даже ничего, особенно если сравнить ценник с иностранными конкурентами…
Приборный щиток информативный хотя и выглядит перегруженным. Внизу управление внедорожным арсеналом.
Топливозаправщик
Как я уже обещал, пару слов о надстройке тестового автомобиля. Аэродромный топливозаправщик это далеко не просто «бочка», а очень ответственная надстройка. Помимо транспортировки топлива, машина должна обеспечить его фильтрацию и точную дозировку налива. АТЗ-11 Грабовского автомобильного завода представляет собой цистерну «чемоданного типа», изготовленную из листовой стали 09Г2С. Насос СВН-80, производительностью 580 литров/мин приводится с помощью карданного вала от коробки отбора мощности. Производительность узла выдачи топлива – 50 литров/мин, тонкость фильтрации – 25 мкм.
Под капотом никаких изысков. Даже для долива масла в двигатель кабину придётся поднять. Новое оперение и оптика преобразили заслуженную кабину.
Место на рынке
Заслуженный возраст конструкции не стал препятствием для того, чтобы КамАЗ-43118 уверенно держал свою нишу на рынке в специфическом сегменте среднетоннажных грузовиков повышенной проходимости. Основной козырь – цена. Ни один из зарубежных брендов не готов сделать близкое предложение. Постоянная работа завода над модернизацией этой машины позволят ещё довольно долго оставаться этому автомобилю в лидерах продаж. Единственное, что крайне важно для таких машин – понимание эксплуатантом вопроса, зачем он приобретает подобную технику…
Толи это дань перевозкам опасных грузов, толи модернизация: оборудование за кабиной теперь в надёжном пластиковом кожухе, интересна форма воздухозаборника. Стоит обратить внимание на фильтр-сепаратор с подогревом, выведен высоко и расположен удобно.
Техническая характеристика КамАЗ-43118
Даниил Минаев, фото автора
dalnoboi.org
Полноприводный тяжеловоз из Татарии (КамАЗ-6522) – Основные средства
А. Ерохин, фото К. Ушанова
В обширной гамме моделей камского автогиганта появилась очередная новая модель – полноприводный самосвал КамАЗ-6522, разработанный на базе 20-тонного КамАЗ-6520, который сегодня, пожалуй, пользуется наибольшим спросом в модельном ряду завода.
Не обратив поначалу внимания на габариты машины, мы подумали, что это КамАЗ-65111 грузоподъемностью 14 тонн, но на следующий день, проходя утром мимо стоянки КамАЗов, увидели два рядом стоящих полноприводных самосвала. Тот, что поменьше, оказался действительно «сто одиннадцатым», а тот, который повыше и посолидней, – это КамАЗ-6522. Срочно нашли представителей ОАО «КАМАЗ» и договорились о тесте полноприводного тяжеловоза. Поскольку нам был предоставлен автомобиль, проходящий испытания, пришлось тестировать только груженую машину.
Особенностью полноприводного самосвала КамАЗ-6522 является передний мост болгарской фирмы «Мадара», в котором вместо шарниров равных угловых скоростей используются двойные карданные шарниры. Установка импортного переднего моста скорее всего объясняется отсутствием собственной конструкции требуемой грузоподъемности.
| Передняя точка крепления кабины |
16-ступенчатая коробка передач ZF модели 16S151 позволяет водителю использовать оптимальный режим работы двигателя в любых дорожных условиях. Несколько слов скажем о переключении передач. Дело в том, что пользоваться рычагом переключения не очень удобно, особенно при включении 7-й и 8-й передачи, в любом положении делителя. И дело не в коробке ZF. Видимо, не совсем удачна конструкция привода и неправильно выбрано место расположения рычага. В остальном полноприводный КамАЗ-6522 очень похож на модель «6520», только несколько выше из-за переднего ведущего моста.
Как и у «собрата» с колесной формулой 6х4, у нашего подопечного, в отличие от прочих камских моделей, имеется регулируемая рулевая колонка. Надо сказать, что способ ее фиксации в нужном положении весьма неудобный – при помощи маховичков с левой резьбой, расположенных с левой стороны колонки. И пользоваться ими неудобно.
| Управляемый ведущий мост с карданными шарнирами |
На КамАЗ-6522, как и на всех бескапотных автомобилях, сделана подножка на переднем бампере, чтобы водитель мог подняться и протереть ветровое стекло или поменять «дворники». Есть и ручка, чтобы держаться рукой при подъеме и стоя на подножке при выполнении каких-либо действий, однако высота этой подножки настолько велика, что низкорослому водителю на нее придется запрыгивать. Понятно, что для самосвала с полным приводом высокий поднятый бампер и короткий свес – достоинства, но можно сделать и дополнительную подножку для удобного и безопасного подъема водителя к ветровому стеклу. Видимо, разработчики экстерьера автомобиля об удобствах водителя не подумали. Нижние боковые подножки для входа в кабину тоже находятся довольно высоко от земли, и здесь также не помешало бы что-нибудь сделать, чтобы облегчить посадку в кабину.
Кабина КамАЗ-6522 оснащена гидроподъемником, и это просто необходимость, поскольку вручную поднять кабину, находящуюся на такой высоте, невозможно.
| Под передней крышкой ничего нового для КамАЗа |
Установив аппаратуру, выезжаем на тест самосвала в груженом состоянии. Сразу отмечаем чрезвычайно «жесткую» подвеску: в отдельные моменты складывалось впечатление, что колеса соединены с рамой абсолютно жестко, без всяких рессор и амортизаторов. Повышенную «жесткость» подвески можно, конечно, объяснить высокой грузоподъемностью самосвала, но при стандартной для автомобилей КамАЗ подвеске кабины уровень виброускорений на рабочем месте водителя получился очень высоким. КамАЗ-6522 значительно уступает по этому показателю любой другой модели Камского автозавода.
На маршруте имитации городского движения сразу ощущается, что машина весит 33 тонны, хотя затруднений в управлении самосвалом нет. Очень «жесткую» подвеску воспринимаем как данность. Претензий к рулевому управлению нет, передачи переключаются легко, к неудобному расположению рычага управления КП привыкаем быстро. Тормоза в режиме служебного торможения работают вполне прилично. А ощущение массы автомобиля появляется исходя из времени разгона машины после каждой остановки на маршруте.
| Установлены сиденья для двух пассажиров |

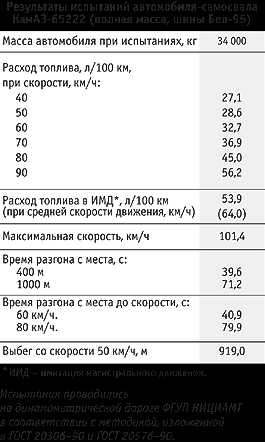

Средняя скорость на маршруте, показанная самосвалом, составила 31,1 км/ч, расход топлива – 59,8 л на 100 км. Для отечественной машины массой чуть больше 33 тонн эти показатели вполне приемлемые. Расход топлива при скорости 60 и 80 км/ч достаточен для полноприводной машины такой грузоподъемности.
При определении максимальной скорости и расхода топлива на установившихся скоростях в полной мере пришлось столкнуться с еще одной неприятной особенностью автомобиля. К сожалению, мы не можем сказать, относится она только к нашему экземпляру или характерна для всего семейства «6522». При движении по динамометрической дороге в режиме прогрева по достижении скорости 88 км/ч и вплоть до максимальной 91,7 км/ч в кабине появилась очень сильная вибрация. Такое впечатление, что передние шины не круглые, а многоугольные. Вибрация настолько сильная, что, приоткрыв рот, можно буквально услышать стук собственных зубов. С чем это связано, мы не знаем. Возможно, причина в том, что вибрацию создают недостаточно круглые шины, или это следствие установки такого переднего моста – разработчикам машины виднее, но на серийном автомобиле этого быть не должно.
| Внешний вид комбинации приборов с тахографом |
Вообще наш автомобиль как самосвал для перевозки сыпучих строительных грузов вполне привлекателен для потенциального покупателя в первую очередь грузоподъемностью и объемом кузова, а также полным приводом, позволяющим использовать машину в тяжелых дорожных условиях без поправок на непогоду и распутицу.
Сегодня ОАО «КАМАЗ» напрямую конкурирует только с Минским автозаводом, поскольку сопоставимы и цены, и ресурс выпускаемой техники.
В заключение скажем, что на сегодняшнем рынке, несмотря на отмеченные недостатки, КамАЗ-6522 уже нашел своего потребителя.
Редакция благодарит руководство ОАО «КАМАЗ» и бригаду испытателей за возможность ознакомиться с этой моделью автомобиля автозавода.
os1.ru
Самосвал КамАЗ-65222
К. Ушанов, фото автора
На экране телевизора мелькает спортивный полноприводный сине-белый грузовик команды «КАМАЗ-Мастер». То скачет по барханам, то вьюживает в заносе, мощно форсирует броды и легко обгоняет бодрые легковушки. Каждый кадр из очередного репортажа с ралли-марафона «Дакар» вызывает трепетную гордость за российский грузовик.
Я восхищаюсь спортивными достижениями КамАЗа и прекрасно понимаю, какое огромное расстояние лежит между спортивными прототипами и конвейерной продукцией челнинских автостроителей. На этом фоне самосвал КамАЗ-65222 с колесной формулой 6х6 особых восторгов у меня не вызывает, хотя и является новой модификацией самосвальной тематики ОАО «КАМАЗ».
Базовой моделью для него послужил полноприводный КамАЗ-6522, грузоподъемностью 20 т. Только в отличие от него новая машина «обута» в специальную резину повышенной грузоподъемности, что позволило отказаться от двускатной ошиновки задних мостов. У обеих машин одинаковая усиленная рама, ходовая часть и трансмиссия, поскольку их стихия – дороги без твердого покрытия. Но если самосвалу КамАЗ-6522 съезд на полное бездорожье заказан вовсе, то его модификации – КамАЗ-65222 с односкатной ошиновкой это вполне по силам. Правда, делать все надо очень осторожно – с автомобилем, полная масса которого 34 т, шутки не уместны.
Не верь глазам своим
| Все мосты на автомобиле со стабилизаторами поперечной устойчивости |
Глядя на самосвал КамАЗ-65222, невольно обращаешь внимание на колеса внушительного размера 16.00 R20 с протектором повышенной проходимости. Вкупе с ведущими мостами болгарской фирмы Madara повышенной грузоподъемности, центральной главной передачей и планетарными колесными передачами они на односкатных колесах позволили поднять грузоподъемность до 20 т. Правда, «чужие» мосты и шины с жесткими боковинами не оставили шансов применить на вездеходной машине систему централизованной подкачки шин и сильно ограничили ее вездеходные качества.
Общее передаточное число главной пары 6,88 говорит о том, что на грузовике применены далеко не скоростные мосты, а для работы на настоящем бездорожье тяговых характеристик этой трансмиссии может уже не хватить. И хотя у КамАЗ-65222 из атрибутов настоящего полноприводного вездехода сохранились межосевые и межколесные блокировки, общий вывод напрашивается очень простой – несмотря на грозный вездеходный образ перед нами обычный типичный строительный самосвал. Благодаря односкатной ошиновке у него заметно улучшилась проходимость в условиях строительной площадки без уменьшения полезной нагрузки по сравнению с КамАЗ-6522, но соревноваться на этом автомобиле по проходимости с КамАЗ-43118 уже не получится.
«Железо»
| Ручной насос подкачки топлива расположен на топливном баке рядом с заливной горловиной |
Двигатель на самосвале стоит «родной» – отечественный КамАЗ-740.51 мощностью 320 л.с., дизельный с турбонаддувом, с интеркуллером, сертифицированный под экологические нормы Euro 2. Ниже этой нормы теперь в России нельзя – закон не позволяет. А интересно, к какой экологической норме относятся спортивные моторы Ярославского моторного завода мощностью 800 л.с., которые устанавливают на гоночные дакаровские КамАЗы?
Механическая коробка передач ZF 16S151 16-ступенчатая и оборудована делителем и демультипликатором. К сожалению, мне так и не удалось выяснить, какого производства эта КП – немецкого или челнинского, «ZF-Кама». А вот раздаточная коробка ZF-Steyr VG 1600/300 немецкая как и сцепление.
Все остальное точно отечественное. Кабину КамАЗа с другой не спутаешь – стандартная дневная, которую все хорошо знают. Мудрить нечего – других кабин у КамАЗа все равно нет, хотя давно уже обещают. Самосвальная платформа тоже стандартная, от семейства нефтекамских самосвалов КамАЗ-6520/ КамАЗ-65222 объемом 12 м3. Впрочем, одно заметное изменение самосвальной платформы имеется – задний борт теперь находится под прямым углом к дороге. Ранее все самосвальные платформы производства НефАЗ были со скошенным задним бортом.
Дядя Стёпа – великан
| Двигатель на КамАЗ-65222 сзади закрыт cпециальным кожухом |
Поскольку новый полноприводный самосвал укомплектован шинами для мощной внедорожной техники, то кабина оказалась просто на недосягаемой высоте. Я невысокого роста и долго стоял перед открытой дверью кабины в растерянности: за что ухватиться-то? Несмотря на дополнительную петлю-ступеньку дотянуться до стандартных поручней мне так и не удалось. А для дополнительных поручней в кабине места, видимо, не нашлось.
Протереть ветровое стекло, залезть за кабину для обслуживания машины или в кузов тоже проблематично. Соответствующих лесенок, ступенек, поручней, доступных с земли, не предусмотрено. В бампере автомобиля ступеньки для ног имеются и на кузове вварены специальные поперечины из обычного металлического прутка, но до них еще дотянуться нужно. Лесенку с собой возить?
Кое-как забравшись в кабину, я обнаружил, что удобно устроиться за рулем человеку моего роста все-таки можно. Сиденье и рулевая колонка регулируются легко. А вот к водительскому креслу возникли претензии. С виду кресло хорошее! Мягкое, регулируемое, подрессоренное, но… не для автомобиля, которому часто приходится съезжать с ровных асфальтовых дорог. При движении на грунте с этого кресла просто сползаешь. Это машина, за рулем которой водители должны работать помногу часов подряд. А тут только и думаешь, как бы с кресла не съехать при отсутствии боковой поддержки. необходимо нормальное анатомическое сиденье, например, такое, какие ставят на магистральные КамАЗ-5460.
Раз, два… взяли!
| Топливный фильтр с подогревом и наружная розетка для подключения электроэнергии к системе подогрева двигателя и его пуска |
С разгоном у машины накладка получилась. Так как испытания проводились на груженой машине, то требовалось сначала включить первую передачу нижнего ряда КП. А она никак не хотела включаться. Пришлось трогаться со второй. Страшного ничего не случилось – на ровном асфальте стартовая динамика 320-сильного мотора вполне позволила это сделать. А если бы условия для старта были несколько хуже, тогда что? Нагружать трансмиссию?
Разгонялась груженая машина долго и тяжело, но зато максимальная скорость достигла 100 км/ч (у отечественных грузовых автомобилей в отличие от импортных отсутствует ограничитель скорости до 90 км/ч). На максимальной скорости ехать на самосвале КамАЗ-65222 – одно удовольствие, только досаждает сильный вой от колес с внедорожным протектором. Кстати, во время испытаний на автомобиле были установлены покрышки модели Бел-95 белорусского производства. Хорошие шины, особенно на грунте, но на твердом покрытии жестковаты. Позже заводская испытательная команда «переобула» машину в шины с таким же рисунком протектора, но производства французской фирмы Michelin. Французские «лапти» оказались мягче белорусских.
Поскольку основная идея полноприводного автомобиля состоит в том, что он способен помимо асфальта передвигаться и по грунтовым дорогам, то основные заезды на испытании проводились на грунте, с множеством поворотов, спусков и подъемов. Их крутизна приличная – от 8 до 30%. И первое, на что обращаешь внимание, для нормального движения в этих условиях мощности двигателя (320 л.с.) явно не хватает. Приходилось очень часто, до боли в руке, подтыкать передачи. Даже несмотря на то, что от лишних манипуляций рычагом часто спасали «половинки» рядов переключения.
| Разве можно удержаться в таком кресле на ухабах? |
Подъемы на грунтовке специфические испытательные – то короткие, то длинные, так называемые тягуны. Вот на этих тягунах двигатель буквально «садился» и приходилось включать «половинки». Только ощущать момент переключения приходилось интуитивно. Электронного дисплея, показывающего включенную передачу, ни на панели приборов, ни на комбинации у камских грузовиков нет, поскольку электронная система управления двигателем и агрегатами конструкцией не предусмотрена. А жаль… Даже на некоторых китайских грузовиках такая система уже устанавливается.
И на старуху бывает проруха
Как это часто бывает на бездорожье, на том месте, где ты легко проехал два раза, в третий можно не проехать. Так в итоге и вышло. Разъездил я тяжелой машиной грунтовую дорогу прилично, и в один прекрасный момент она забуксовала. Сначала мы удивились: ездили-ездили по этой грунтовке и вдруг зашлифовали на ровном месте. Причину определили быстро. В этом месте поперек трассы когда-то укладывали трубу. Твердый грунт вынули, трубу уложили и засыпали песком, который не был плотно укатан. До определенного времени песок держался, но начал расползаться. Передние колеса угодили в яму, и машина встала. Это, конечно, не дакаровские барханы, но приятного мало: полная масса у машины нешуточная – 34 т, а под колесами скользкий песчаный суглинок. Попробовал выехать только с приводом на заднюю тележку – не получилось. Включил полный привод и понижающую передачу, КамАЗ, сопротивляясь, потихоньку выкарабкался из ловушки.
| Руль загораживает панель приборов |
Может показаться, что это только досадный эпизод, но на самом деле именно такие происшествия помогают оценить весь автомобиль в целом. Именно на преодоление неожиданных препятствий на стройплощадке и рассчитан автомобиль. Я полагаю, что КамАЗ-65222 способен и на большее, ибо в запасе еще оставались межосевая и межколесная блокировки, но специально засаживать тяжеленный грузовик для проверки его внедорожных возможностей уже не хотелось.
В выходные по телевизору опять показывали очередной этап «Дакара». И снова прыгающие, обгоняющие и побеждающие спортивные КамАЗы с 800-сильными моторами ЯМЗ… Да, помощнее надо самосвалу КамАЗ-65222 моторчик, помощнее! Ему не по барханам в Африке прыгать, а в России работать надо!
Белорусские лапти французского пошива
Долгое время наши автозаводы не выпускали полноприводных самосвалов большой грузоподъемности с односкатной ошиновкой. Причина – отсутствие подходящих шин. Для отечественной полноприводной техники производили в основном шины с возможностью регулирования давления воздуха, которые не были рассчитаны на большую нагрузку. Во времена СССР с таким положением дел мирились, но в рыночных условиях потребовался внедорожный транспорт большей грузоподъемности. Наиболее подходящими шинами для создания такой техники оказались покрышки Michelin размерностью 16.00R20 с максимально допустимой нагрузкой 6,25 т. Их можно было бы посчитать идеальными, но потребителя отпугивала цена!
| Аккумуляторный ящик запирается на ключ. сколько в этом месте «проживет» личинка замка? |
Нужны были доступные отечественные шины с подобными характеристиками. Над созданием такой шины задумались несколько лет назад на ОАО «Белшина» в Республике Беларусь. Изобретать велосипед не стали и фактически скопировали французскую покрышку, сохранив даже рисунок протектора. Получив эти шины в свое распоряжение, отечественные заводы стали создавать новые модификации автомобилей. В Минске (самосвал МЗКТ-6525) и Кременчуге (самосвал КрАЗ-65033-051-02 и седельный тягач КрАЗ-6140ТЕ) уже выпускаются грузовики, на которых применяются новые покрышки, а теперь настала очередь КамАЗа!
Главное – не перегрузить
При грузоподъемности 20 т и вместимости кузова 12 м3 самосвал КамАЗ-65222 лучше всего приспособлен для перевозки насыпных и навалочных грузов с объемной массой не более 1,66 г/см3. Навалочные грузы с большой объемной массой – песок (1,65–1,95), глина (1,50–2,00), бетон с песчаником (2,30) надо загружать в машину меньше, чем это позволяет делать геометрическая вместимость кузова. Нагружая их с «шапкой», вы рискуете перегрузить машину, что отразится на ее надежности.
Производительность самосвала напрямую зависит от затрачиваемого времени на его погрузку, что в свою очередь определяется вместимостью ковша экскаватора. Для быстрой загрузки автомобиля КамАЗ-65222 необходим экскаватор или фронтальный погрузчик с вместимостью ковша от 3,0 до 5,0 м3.
| Задний противоподкатный брус на самосвал КамАЗ-65222, видимо, просто забыли поставить |
Однако
Камский автозавод очень долго создавал свой полноприводный строительный самосвал с односкатной ошиновкой на всех мостах, а так как типаж не терпит пустоты, то эту рыночную нишу несколько раз пытались заполнить другие производители, в том числе используя серийные шасси автомобилей КамАЗ. Так, пять лет назад фирма РИАТ из Набережных Челнов небольшими партиями стала изготовлять самосвалы КамАЗ-45141 на базе вездехода КамАЗ-43118. Но поскольку грузоподъемность стандартного вездеходного шасси ограничена, то самосвалы от РИАТа получились с грузоподъемностью 10 т, с двигателем мощностью 260 л.с. и платформой объемом 6,2 м3. Для строительного самосвала характеристики средненькие, зато автомобиль полностью сохранил вездеходные качества базового шасси.
Редакция благодарит компанию OAO «КАМАЗ» за предоставленный для испытаний автомобиль.
 |
 |  |
www.gruzovikpress.ru
Полноприводный тяжеловоз из Татарии (КамАЗ-6522)
А. Ерохин, фото К. Ушанова
В обширной гамме моделей камского автогиганта появилась очередная новая модель – полноприводный самосвал КамАЗ-6522, разработанный на базе 20-тонного КамАЗ-6520, который сегодня, пожалуй, пользуется наибольшим спросом в модельном ряду завода.
Не обратив поначалу внимания на габариты машины, мы подумали, что это КамАЗ-65111 грузоподъемностью 14 тонн, но на следующий день, проходя утром мимо стоянки КамАЗов, увидели два рядом стоящих полноприводных самосвала. Тот, что поменьше, оказался действительно «сто одиннадцатым», а тот, который повыше и посолидней, – это КамАЗ-6522. Срочно нашли представителей ОАО «КАМАЗ» и договорились о тесте полноприводного тяжеловоза. Поскольку нам был предоставлен автомобиль, проходящий испытания, пришлось тестировать только груженую машину.
Особенностью полноприводного самосвала КамАЗ-6522 является передний мост болгарской фирмы «Мадара», в котором вместо шарниров равных угловых скоростей используются двойные карданные шарниры. Установка импортного переднего моста скорее всего объясняется отсутствием собственной конструкции требуемой грузоподъемности.
| Передняя точка крепления кабины |
16-ступенчатая коробка передач ZF модели 16S151 позволяет водителю использовать оптимальный режим работы двигателя в любых дорожных условиях. Несколько слов скажем о переключении передач. Дело в том, что пользоваться рычагом переключения не очень удобно, особенно при включении 7-й и 8-й передачи, в любом положении делителя. И дело не в коробке ZF. Видимо, не совсем удачна конструкция привода и неправильно выбрано место расположения рычага. В остальном полноприводный КамАЗ-6522 очень похож на модель «6520», только несколько выше из-за переднего ведущего моста.
Как и у «собрата» с колесной формулой 6х4, у нашего подопечного, в отличие от прочих камских моделей, имеется регулируемая рулевая колонка. Надо сказать, что способ ее фиксации в нужном положении весьма неудобный – при помощи маховичков с левой резьбой, расположенных с левой стороны колонки. И пользоваться ими неудобно.
| Управляемый ведущий мост с карданными шарнирами |
На КамАЗ-6522, как и на всех бескапотных автомобилях, сделана подножка на переднем бампере, чтобы водитель мог подняться и протереть ветровое стекло или поменять «дворники». Есть и ручка, чтобы держаться рукой при подъеме и стоя на подножке при выполнении каких-либо действий, однако высота этой подножки настолько велика, что низкорослому водителю на нее придется запрыгивать. Понятно, что для самосвала с полным приводом высокий поднятый бампер и короткий свес – достоинства, но можно сделать и дополнительную подножку для удобного и безопасного подъема водителя к ветровому стеклу. Видимо, разработчики экстерьера автомобиля об удобствах водителя не подумали. Нижние боковые подножки для входа в кабину тоже находятся довольно высоко от земли, и здесь также не помешало бы что-нибудь сделать, чтобы облегчить посадку в кабину.
Кабина КамАЗ-6522 оснащена гидроподъемником, и это просто необходимость, поскольку вручную поднять кабину, находящуюся на такой высоте, невозможно.
| Под передней крышкой ничего нового для КамАЗа |
Установив аппаратуру, выезжаем на тест самосвала в груженом состоянии. Сразу отмечаем чрезвычайно «жесткую» подвеску: в отдельные моменты складывалось впечатление, что колеса соединены с рамой абсолютно жестко, без всяких рессор и амортизаторов. Повышенную «жесткость» подвески можно, конечно, объяснить высокой грузоподъемностью самосвала, но при стандартной для автомобилей КамАЗ подвеске кабины уровень виброускорений на рабочем месте водителя получился очень высоким. КамАЗ-6522 значительно уступает по этому показателю любой другой модели Камского автозавода.
На маршруте имитации городского движения сразу ощущается, что машина весит 33 тонны, хотя затруднений в управлении самосвалом нет. Очень «жесткую» подвеску воспринимаем как данность. Претензий к рулевому управлению нет, передачи переключаются легко, к неудобному расположению рычага управления КП привыкаем быстро. Тормоза в режиме служебного торможения работают вполне прилично. А ощущение массы автомобиля появляется исходя из времени разгона машины после каждой остановки на маршруте.
| Установлены сиденья для двух пассажиров |
Средняя скорость на маршруте, показанная самосвалом, составила 31,1 км/ч, расход топлива – 59,8 л на 100 км. Для отечественной машины массой чуть больше 33 тонн эти показатели вполне приемлемые. Расход топлива при скорости 60 и 80 км/ч достаточен для полноприводной машины такой грузоподъемности.
При определении максимальной скорости и расхода топлива на установившихся скоростях в полной мере пришлось столкнуться с еще одной неприятной особенностью автомобиля. К сожалению, мы не можем сказать, относится она только к нашему экземпляру или характерна для всего семейства «6522». При движении по динамометрической дороге в режиме прогрева по достижении скорости 88 км/ч и вплоть до максимальной 91,7 км/ч в кабине появилась очень сильная вибрация. Такое впечатление, что передние шины не круглые, а многоугольные. Вибрация настолько сильная, что, приоткрыв рот, можно буквально услышать стук собственных зубов. С чем это связано, мы не знаем. Возможно, причина в том, что вибрацию создают недостаточно круглые шины, или это следствие установки такого переднего моста – разработчикам машины виднее, но на серийном автомобиле этого быть не должно.
| Внешний вид комбинации приборов с тахографом |
Вообще наш автомобиль как самосвал для перевозки сыпучих строительных грузов вполне привлекателен для потенциального покупателя в первую очередь грузоподъемностью и объемом кузова, а также полным приводом, позволяющим использовать машину в тяжелых дорожных условиях без поправок на непогоду и распутицу.
Сегодня ОАО «КАМАЗ» напрямую конкурирует только с Минским автозаводом, поскольку сопоставимы и цены, и ресурс выпускаемой техники.
В заключение скажем, что на сегодняшнем рынке, несмотря на отмеченные недостатки, КамАЗ-6522 уже нашел своего потребителя.
Редакция благодарит руководство ОАО «КАМАЗ» и бригаду испытателей за возможность ознакомиться с этой моделью автомобиля автозавода.
www.gruzovikpress.ru
Автомобили КамАЗ — Обзор модельного ряда
Обзоры шести моделей КамАЗов. Даны характеристики силовых агрегатов, КПП, платформ, сцепок, а также для чего применяется та или иная модель, характеристики ее тягово-динамических показателей и проходимости.
Седельный тягач КамАЗ-5460
КамАЗ-5460 — это заднеприводный двухосный тягач, с колесной формулой – 4х2. Его кабина имеет увеличенный объем за счет сверхвысокой крыши и оборудована двумя местами для сна. Ящики для размещения инструментария расположены непосредственно за дверями.
За счет применения в этой модели КамАЗа гипоидного заднего моста достигается значительная экономия горючего. А благодаря наличию блокировки межколесного дифференциала, тягач может значительно легче преодолевать обледенелые и заснеженные участки дорог.
Выпускается КамАЗ-5460 совместно с полуприцепами завода «НефАЗ».
Грузоподъемность тягача составляет 40 000 килограммов. Он оборудован трехсот шестидесяти сильным V-образным восьми цилиндровым турбодизелем. Коробка переключения передач здесь шестнадцати ступенчатая механическая, с напольным рычагом.
КамАЗ-5460 снимался в кино, в телевизионном сериале «Дальнобойщики-2».
Покупка такого автомобиля является выгодным капиталовложением, благодаря сравнительно небольшой стоимости, экономичности и долговечности силового агрегата и доступности точек гарантийного и послегарантийного обслуживания на всей территории России.
Самосвал КамАЗ-65111
Автомобиль-самосвал КамАЗ-65111 создан для транспортировки разного рода сыпучих грузов для строительства и промышленности максимальным весом до 14 000 килограммов. Его платформа представляет собой цельнометаллическую сварную с наклонными передним и задним (открывающимся) бортами конструкцию, защищенную козырьком, который закрывает пространство от кабины до платформы
Грузы, находящиеся на платформе защищены в зимнее время от примерзания, благодаря специальной системе обогрева при помощи выхлопных газов.
Автомобиль КамАЗ-65111 оборудован устройством подъема-опускания платформы, электропневматическое управление которым осуществляется дистанционно из водительской кабины. Гидроцилиндр подъемника трехступенчатый телескопический.
Колесная формула автомобиля – 6х6, его силовой агрегат – двухсот шестидесяти сильный V-образный восьмицилиндровый турбодизель, имеющий функцию промежуточного охлаждения подаваемого для наддува воздуха, рабочий объем которого достигает 10.85 литров.
Коробка переключения передач – десяти ступенчатая механика.
Кабина КамаАЗа-65111 имеет высокую крышу, расположена над двигателем. Спальные места не предусмотрены.
Самосвал КамАЗ 65201
Автомобиль КамАЗ-6520 — это самосвал, который создан для транспортировки различных сыпучих грузов в промышленности и строительной индустрии максимальным весом до 20 000 килограммов. Его цельнометаллическая сварная платформа с передним прямым бортом оснащена защитным козырьком, который защищает кабину сзади.
Платформа оборудована устройством, осуществляющим ее подъем и опускание, управляемым дистанционно из водительской кабины. В КамАЗ-65201 особо следует отметить наличие целого ряда усовершенствований касающихся повышению уровня безопасности и комфорта водителя. Данная модель самосвала имеет достаточно высокие тягово-динамические характеристики.
Силовой агрегат автомобиля КамАЗ-65201 представляет собой V-образный трехсот шестидесяти сильный восьмицилиндровый турбодизель с рабочим объемом в 11.7 литра.
В перечень стандартного оборудования этого мощного автомобиля входят: антиблокировочная система тормозов (ABS), а также антипробуксовочная система (ASR).
Коробка переключения передач КамАЗ-65201 это шестнадцати ступенчатая механика от известной компании «ZF». Пункты гарантийного и послегарантийного обслуживания этого автомобиля широко представлены на просторах нашей Родины.
Бортовой полноприводный грузовик КамАЗ-43114
Полноприводный бортовой грузовик КамАЗ-43114 представляет собой второй этап модернизации модели КамАЗ-4310, после выпущенной в 1989 году модели КамАЗ-43101. В серийное производство эта машина пошла с 1996 года и выпускается как для нужд армии, так и для народного хозяйства. Самый большой спрос на КамАЗ-43114 в сферах газо-, нефтедобычи, а также в регионах с грунтовыми дорогами или отсутствием таковых.
Этот полноприводный бортовой автомобиль является одним из самых достойных представителей своего сегмента рынка, отличается от предшественников значительно увеличенным ресурсом, сниженным расходом горючего, возросшим интервалом между техническими осмотрами, а также стал полностью отвечать экологическим нормативам Евросоюза, благодаря новому силовому агрегату.
Двигатель КамАЗ-43114 — это двухсот двадцати пяти сильный V-образный восьмицилиндровый турбодизель с функцией промежуточного охлаждения воздуха подаваемого для наддува и рабочим объемом в 10.85 литра.
Бортовой автомобиль КамАЗ-43114 можно эксплуатировать в составе автопоездов, с максимальной общей массой в 27 450 килограммов. Данная техника в больших объемах экспортируется в страны тропического пояса и с проблемными дорогами.
Грузовое трехосное шасси с высокой проходимостью КамАЗ-65111
Автомобиль КамАЗ-65111 создан специально для эксплуатации в тяжелых условиях бездорожья. На основе этой мощной машины может быть смонтирован целый ряд специальных надстроек, таких, например, как автоцистерна, автокран, самосвал, агрегат АНЖ, автофургон и много другого оборудования, востребованного в самых разных отраслях жизнедеятельности людей.
Силовой агрегат шасси КамАЗ-65111 представляет собой неприхотливый и надежный двухсот восьмидесяти сильный V-образный восьмицилиндровый турбодизель с функцией предварительного охлаждения воздуха поступающего для наддува, имеющий рабочий объем в 11.76 литров.
Коробка переключения передач – десяти ступенчатая механика. На грузовое шасси КамАЗ-65111 установлен топливный насос высокого давления от компании «Bosch». Скорость автомобиля при условии его полной загрузки превышает 80 километров в час.
Максимально допустимая масса надстройки + груз может достигать 16 500 килограммов, допускается также буксировка прицепа общим весом до 13 000 килограммов. А поскольку колесная формула КамАЗ-65111 – 6х6, то нести и надстройку, и груз он может по полному бездорожью. По желанию заказчика в комплект поставки автомобиля может входить и КОМ.
Бортовой грузовик КамАЗ-4326
КамАЗ-4326 представляет собой маневренный, очень послушный рулю грузовик, который изначально разрабатывался для нужд российской армии, но благодаря своим исключительным техническим характеристикам, он стал популярным и в народном хозяйстве, где с успехом эксплуатируется и по сей день, но уже в гражданской комплектации.
Данный грузовик отлично преодолевает бездорожье, а по маневренности не имеет себе равных не только среди российских, но и среди всех иностранных аналогов.
Силовой агрегат КамАЗ-4326 – это двухсот сорока сильный турбодизель с рабочим объемом в 10.85 литров.
Колесная формула автомобиля – 4х4, а грузоподъемность составляет 3 300 килограммов, масса снаряженная – 8 025 килограммов, а масса полная – 11 600 килограммов.
КамАЗ-4326 имеет два бака для горючего – по 170 и 125 литров. По нормативам экологической безопасности, принятым в Евросоюзе, данный автомобиль подходит под Евро-2 стандарты.
Приобретение грузовика КамАЗ-4326 – достаточно выгодное капиталовложение, благодаря хорошей выносливости автомобиля, его экономичности, довольно большому промежутку между тех.осмотрами и разветвленной сети гарантийного и послегарантийного обслуживания на всей территории Российской Федерации.
Полноприводный тягач КамАЗ-43118
КамАЗ-43118 является полноприводным тягачом, главное предназначение которого – транспортировка людей и грузов по дорогам самого разного качества и даже самому откровенному бездорожью. Грузоподъемность этого автомобиля составляет до 10 000 килограммов.
На базе КамАЗ-43118 заводом-изготовителем осуществляется выпуск широкого спектра шасси, предназначенных для монтажа разного рода специальных надстроек.
Стоимость полноприводного КамАЗ-43118 меньше, чем его ближайших конкурентов – вездеходов УРАЛ и различных зарубежных полноприводных машин.
Этот бортовой тягач зарекомендовал себя простым, недорогим, надежным автомобилем, лучшим, что можно выбрать для тяжелых эксплуатационных условий.
Снаряженная масса КамАЗ-43118 составляет 10 400 килограммов, а полная – 20 700 килограммов. В случае буксировки прицепа, его максимальная допустимая масса может достигать 12 000 килограммов.
Его двигатель – двухсот сорока пяти сильный турбодизель с функцией промежуточного охлаждения подаваемого для наддува воздуха и рабочим объемом в 10.85 литров. По классификации экологической чистоты, принятой в Евросоюзе, он подходит под Евро-2 стандарт. Коробка переключения передач – десятиступенчатая механика.
autosiga.ru
Как сделать полноприводный КАМАЗ | КАМАЗ
КАМАЗ 4310, новый
ДОМ НА КОЛЕСАХ КАМАЗ. РЫБАЛКА. ОХОТА. ПУТЕШЕСТВИЯ
Обзор салона и органов управления КАМАЗ 65221 )))
Новый КАМАЗ вездеход 6х6. КАМАЗ-65802
Система блокировки дифференциалов
Кабина КАМАЗ 4310, цвет ХАКИ
МАЗ-6502Н9. Ответ европейским внедорожным самосвалам
Простой полный привод
Шикарный КАМАЗ ЛЮКС уехал, постараемся ещё привезти.
КПП на автомобиле камаз (схема переключения) для подписчиков
Также смотрите:
- Отверстие под шкворень КАМАЗ
- Новинки КАМАЗа 2014 2015 видео
- Тормозные краны полуприцепов КАМАЗ
- Столкновение КАМАЗа и десятки
- КАМАЗ cummins 6isbe285 стартер
- КАМАЗ евро 3 плохо набирает обороты
- Электросхема КАМАЗ 54115 цветная
- Безумный макс КАМАЗ
- Коленвал КАМАЗ 740 51 320
- Капитонов александр КАМАЗ
- Замена крана печки КАМАЗ
- Зимник видео КАМАЗ или урал
- Ключ ступицы КАМАЗ 4310
- Коробка отбора мощности ком КАМАЗ мп05 4202010
- Шланг тормозной задний КАМАЗ 43118
kamaz-parts.ru

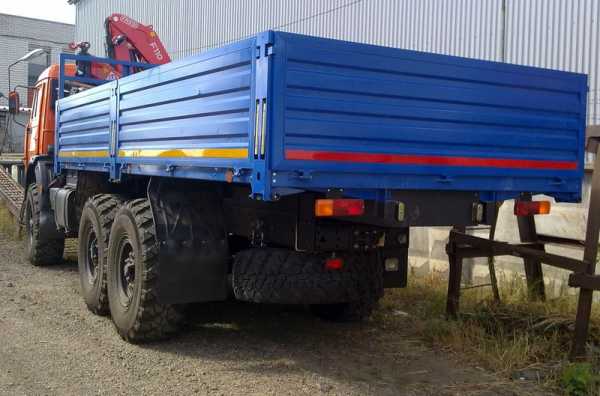

Бортовой полноприводный автомобиль КАМАЗ 43118. Полезные статьи о грузовиках КАМАЗ
Бортовой автомобиль КАМАЗ 43118 используется для транспортировки груза в тяжелых условиях бездорожья, и при плохих дорожных условиях. Оснащение высокой проходимости полноприводного КАМАЗ 43118 позволяет грузовому автомобилю преодолевать любые препятствия. Грузоподъемность бортового полноприводного КАМАЗ 43118 , выпускаемого «ОАО КАМАЗ» составляет 10 тонн.Бортовой тягач модели КАМАЗ 43118 в связи со своими эксплуатационными свойствами известен как достаточно надежный, недорогой по цене и простой автомобиль, являющийся наилучшим выбором в тяжелых условиях применения.
Оснащен рейстайлинговой кабиной, где оборудовано спальное место, позволяющее осуществлять рейсы на дальние расстояния.
В отличии от предыдущей модели 43114 грузоподъёмность увеличилась на 4 тонны, и составляет 10 тонн. Колеса составляют 3 690 мм, но есть и удлиненные модификации с 43118-1087-10 с базой 4100мм.Отличная маневренность, ввиду больших размеров с не слишком огромным для данных типов машин радиусом поворота- 12,3м.Укомплектован бортовой тягач 43118 тентом и каркасом для натягивания. Часто в комплект входит лебедка, играющего главную роль на трассе в условиях бездорожья.
В технических характеристиках КАМАЗ 43118 устанавливается двигатель мощностью 740.55-300л.с, или же 74
0.30-260л.с. Дизельный тип с турбонаддувом, и с промежуточным охлаждением наддувочного воздуха. Вполне приемлемый средний расход топлива – до 33 литров. Двигатель агрегатирован с КПП механической, типа 154 или ZF 9S 131 OTO.Начиная с 2004 года колеса приобрели новую конструкцию. Они обладают способностью выдерживать большие нагрузки. Предельно допустимый вес на одно колесо — до 4 тонн. Сконструированы такие колеса путем технологии профилирования.
Модель грузового автомобиля 43118:
— тип грузовика: бортовой автомобиль,
— вместимость топливного бака 350+210л,
— расход топлива автомобиля КАМАЗ л/100 км. 33л 43.5
— масса автомобиля снаряженная 10 400кг,
— грузоподъёмность 10 000кг,
— полная масса грузовика 20 700кг,
— полная масса автопоезда 32 700кг,
— полная масса буксируемого прицепа 12 000кг,
— колесная формула грузового автомобиля 6х6,
— колесная база 3690+1320мм,
— колея передних колес 2 050мм,
— колея задних колес 2 050мм,
— односкатная ошинковка задних колес,
— размер шин 1260х425-533Р,
— максимальная скорость 90 км/час,
— максимальный преодолеваемый подъем 28 (18),
— поворотный радиус автомобиля 11,5м,
— высота грузовика 3 345мм,
— высота грузовика с тентом 3 950мм,
— длина автомобиля 8 635мм,
— ширина автомашины 2 500мм,
— коробка передач модель 152,
— длина кузова 6,1 м,
— передаточные числа: с низшей первой передачей 1, 692, с высшей второй передачей 0,917,
— передаточное отношение главной передачи 6,53,
— напряжение составляет 24В,
— генератор- 28/2 000 В/Вт,
— аккумуляторы — 2х12/190 В/А ч,
— механическая десятичтупенчатая коробка передач,
— механическое, дистанционное управление коробки передач.
Автор : виктория
www.tankdiv.ru
