Военный камаз 5350, 53501: технические характеристики

Устройство

КамАЗ 5350 стал улучшенным продолжением модели КамАЗ 4310 с некоторыми изменениями. Отличия проявились во внешнем виде, форме кабины и кузова. Также более современная модель получила иной рисунок металлического профиля по кузову. Грузовик обзавелся новыми покрышками, отличающимися по размеру.

Традиционные очертания, свойственные всем продуктам Камского автозавода, модель КамАЗ 5350 сохранила. Производитель предложил грузовик в нескольких вариантах цвета: от хаки до ярко-оранжевого.

Первый использовался преимущественно для военных целей и являлся частью маскировки. Шасси КамАЗ 5350 использовалось в различных направлениях, потому тип платформы и кузова разнился.

На базе данной модели выпускали цистерны, бортовые грузовики, автокраны и самосвалы.

КамАЗ 5350 укомплектован механической 10-ступенчатой коробкой передач КамАЗ-154 с передним делителем. Раздаточная коробка 2-ступенчатая с блокируемым межосевым дифференциалом. Привод переднего моста неотключаемый постоянный. Автомобиль получил дифференциал, блокируемый на задних мостах.

Кабина техники рассчитана на трех человек вместе с водителем. Она достаточно комфортабельна и дополнительно оборудована специальной спальной полкой. Имеются места, предназначенные для установки военного снаряжения и спецоборудования. При наличии откидных скамеек КамАЗ 5350 может вместить до 39 человек.

При этом основное направление использования модели – военное. Неслучайно КамАЗ 5350 до сих пор состоит на вооружении в армии. Опционально кабина грузовика оснащается броней класса 5А, что позволяет защитить внутренность кабины и экипаж от выстрелов автомата АКМ с патронами калибра 7,62 мм. Техника отлично себя чувствует на пересеченной местности.

Размеры и грузоподъемность

Длина КамАЗ-5350 составляет 7960 мм, а ширина и высота достигают 2550 и 3290 мм соответственно. Уже в стандартном исполнении автомобиль получил клиренс в 390 мм, а внешний радиус разворота составляет 11300 мм.

Масса грузовика в снаряженном состоянии достигает 9800 кг, а полная масса равняется 15850 кг. Допустимая масса прицепа, который способен отбуксировать КамАЗ-5350, составляет 12 тонн.

При этом автомобиль можно похвалить за грузоподъемность, которая достигает впечатляющих 6 тонн. Однако если машину использовать в составе автопоезда, в этом случае общая масса грузовика вместе с грузом может достигать 27850 кг.

Не смотря такие большие объемы, максимальная скорость у КамАЗ-5350 составляет 100 км/час.

Габариты грузовой платформы тоже весьма впечатляют. Так, ее длина составляет 7960 мм, а ширина и высота – 2470 и 730 мм соответственно.

Примечательно, что КамАЗ-5350 обладает поистине универсальными способностями на бездорожье. Этой машине подвластны подъемы углом до 30 градусов, а максимальная глубина преодолеваемого брода может достигать 1750 мм. Более того, техника не боится раскисшей грязи и глубоких колей, а способна переехать ров глубиной до 600 мм.

Кабина

Кабина внедорожника выпускается в нескольких вариантах. Определяющим здесь является назначение и требования заказчика (для гражданских заказчиков – цвет кабины обычно оранжевый, для военных – защитный).

Встречаются кабины со спальным местом и без него, с высокой и низкой крышей, с двумя или тремя креслами.

На крыше имеется круглый люк, из которого возможно вести наблюдение и огонь из стрелкового оружия во время боевых действий.

Также он может использоваться для дополнительного проветривания. На некоторых армейских машинах устанавливаются бронированные кабины. С 2010 года применяется модернизированная кабина, внешне несколько отличающаяся от раннего варианта.

Важные особенности при управлении

Могут возникать сложности при переключении передач – немного туговато. Если отсутствует дополнительное объемное зеркало, то важно очень внимательно перестраиваться в правый ряд, поскольку образуется «мертвая» зона обзора – она начинается под кабиной и до расположения задней оси, а там может поместиться легковой автомобиль. В моделях отличные тормоза, особой задержки в откликах на нажатие педалей нет. Набирая высокую скорость – более 90км/час — ощущение того, что автомобиль плавно движется, им достаточно комфортно управлять.

Технические характеристики

1998–2003	2003–2006	2006–	2008–	2015–
расположение руля	слева
количество дверей	2				2
количество мест
всего	3
из них неполноценных	0
конструкция	рамная
колёсная база			3 670 мм
название	КамАЗ	КамАЗ-740.31-240	КамАЗ		Cummins ISB6.7 275
тип	Поршневой
расположение	спереди, продольно
материал блока	чугун
цилиндры/клапаны	V8/2
топливо	дизель	Flex-fuel	дизель
охлаждение	жидкостное
Газораспределительный механизм	SOHC
привод	полный
коробка передач	МКПП				МКПП (ZF 9S 1310)	МКПП
передняя подвеска
тип упругого элемента	рессорная на продольных полуэллиптических рессорах
тип направляющего аппарата	зависимая
амортизаторы
регулируемость	нет
задняя подвеска
тип упругого элемента	рессорная на продольных полуэллиптических рессорах
тип направляющего аппарата	зависимая
амортизаторы
регулируемость	нет
тип рулевого управления	С гидроусилителем
тип передней подвески (уст. )	Зависимая
тип задней подвески (уст.)	Зависимая
напряжение бортовой сети	24 V
максимальная скорость					100 км/ч
Система “старт-стоп”	нет
ABS	нет
передние тормоза
тип	барабанные
материал	металл
перфорированные	нет
задние тормоза
тип	барабанные
материал	металл
перфорированные	нет
норма выбросов					Euro 4
материал дисков	сталь
место производства	Набережные Челны, Татарстан, РФ	Набережные Челны, Татарстан, РФ

Двигатель

Все модели семейства «Мустангов» укомплектовываются «родными» двигателями. Восстановленный после пожара завод, в полном объеме обеспечивает своей продукцией и потребности КамАЗа, и запросы других автозаводов.

К моменту, когда автомобили были приняты на вооружение армии РФ, в их комплектацию входили несколько усовершенствованные силовые установки 740.30-260.

Основные параметры двигателей схожи — четырехтактный дизель с наддувом при помощи пары турбокомпрессоров, каждый из которых обслуживал свой ряд цилиндров. Мощность мотора 260 л.с., объем цилиндров — 10,85 л. Позднее мощностные параметры двигателя улучшили путем увеличения давления наддува и применения топливной аппаратуры импортного производства.

В то же время модель 740.30-260 имела некоторые преимущества перед своей предшественницей.

Они заключались в уменьшении расхода топлива, в увеличении максимального крутящего момента (с 932 до 1079Нм) при уменьшенной частоте вращения коленчатого вала.

По оценкам специалистов и отзывам армейских заказчиков двигатель КамЗА-5350 обеспечивает соблюдение требований технического задания для этих грузовиков.

Расход Топлива

На 100 км пути автомобиль в среднем расходует порядка 27 л горючего (показатель разнится с учетом типа местности и времени года). КамАЗ 5350 комплектуется основным топливным и дополнительным топливным баком объемами в 170 и 125 л соответственно. Запас хода составляет свыше 1000 км.

Коробка передач

Производитель устанавливает два типа трансмиссий. Это может быть импортная коробка передач ZF на 16 ступеней с делителем и мультипликатором либо отечественная КамАЗовская 161-й модели на 10 скоростей.

Обе КПП переключаются механически и имеют однодисковое сухое сцепление. Дополнительно грузовик КамАЗ-6350 (тягач в данном исполнении не выпускается) оснащается раздаточной коробкой и усиленным карданным валом.

Подвеска

Перевозка личного состава – одна из перечня задач, стоящих перед армейскими грузовыми автомобилями – может порой превратиться в многокилометровый марш по не самым хорошим дорогам. Подвеска автомобиля призвана обеспечить более или менее комфортные условия передвижения. Она способствует гашению и смягчению колебаний, вызванных неровностями на трассе.

Подвеска армейского КамАЗа-5350 сохранила хорошо зарекомендовавшие технические решения, использовавшиеся на серийных автомобилях: зависимая рессорная передняя подвеска и балансирная на полуэллиптических рессорах задняя.

Ходовая часть

Спереди на грузовике используется зависимая рессорная подвеска. Сзади – балансирная, на полуэллиптических рессорах. Колесная формула грузовика – 8 х 8.

На всех мостах установлены двухступенчатые редукторы с шарнирами равных угловых скоростей и блокировкой дифференциала. Также водитель может менять давление шин из салона.

Дифференциал блокируется тоже из кабины. А вот отключить часть привода нельзя.

Все колеса работают синхронно, из-за чего возрастает расход топлива. А ведь часто от полигона до армейской части путь пролегает через обычную асфальтированную дорогу.

Но продолжим рассматривать ходовую часть. На грузовике КамАЗ-6350 «Мустанг» есть как межосевая, так и межколесная блокировка. Машина построена на рамной конструкции. Рулевой редуктор оснащен гидравлическим усилителем. Такая схема управления практикуется на КамАЗах еще с ранних моделей.

Тормозные системы

Данный автомобиль имеет четыре тормозные системы. Они, при наличие общих элементов, при необходимости, могут работать независимо друг от друга:

• рабочая – классический вариант тормозной системы, которая служит для уменьшения скорости и остановки автомобиля;
• стояночная, знакомая любому автомобилисту, как ручной тормоз или «ручник»;
• запасная, которой необходимо воспользоваться для замедления движения и остановки в случае выхода из строя рабочей системы;
• вспомогательная, главным элементом которой является газодинамический тормозной механизм. Включенный ГДТМ перекрывает подачу топлива и двигатель глохнет.

Автомобиль оборудован системой аварийной сигнализации и контроля, которая предусматривает звуковое и световое извещение при нарушениях в работе тормозных систем.

Платформа и варианты оснащения

Платформа КамАЗа-5350 довольно-таки объемная (длина – 4890 мм, ширина – 2470мм), создавалась с учетом использования ее в различных вариантах.

Сейчас на шасси КамАЗ- 5350-3014-42 работают самосвалы, грузовики для контейнерных перевозок, автокраны, цистерны, буровые установки, машины технической помощи (МТП).

Шасси отличается установкой 280-сильного дизеля и 9-ступенчатой импортной коробки передач ZF с оригинальным 2-дисковым сцеплением.

На сегодняшний день на вооружении Российской армии находится более 50000 автомобилей семейства «Мустангов».

Было бы странным использовать такие мощные внедорожники только для перевозки личного состава.

Да и заказчики, определяя боевые особенности автомобиля, заостряли внимание на важности его применения и в сугубо военных целях, т.е. как шасси для отдельных видов вооружения и спецоборудования.

На шасси КамАЗ сегодня в армии перемещаются более 350 видов вооружения и техники.

Чаще всего это реактивные системы залпового огня, КУНГи, машины технического обслуживания, бронированные модули ММ-501, ММ -502, в которых умещается 14 человек с оружием и снаряжением.

Монтаж модуля осуществляется за 30 минут. Он изготовлен из броневых листов из стали 44, оснащен бронестеклами, имеет заднюю распашную дверь и аварийные люки.

В нем имеется отопитель, вентиляторы и переговорное устройство с водителем. Шасси имеет бронированную кабину на трех человек, защищенный бронелистами двигатель, аккумулятор и топливные баки.

Колеса

На автомобиле установлены военные шины 21-го диаметра. Ширина колес – 425 миллиметров, высота профиля – 85 процентов от общей ширины. Отличительная черта колес военного КамАЗа – это не только большой профиль и мощный грязевой протектор, но и возможность дистанционной подкачки шин. Эта система состоит из:

• Пневмоприводов.
• Штуцеров.
• Кранов запора воздуха (по одному на каждом колесе).
• Органов управления.

В самих колесах встроены головки с манжетами для подачи воздуха под давлением. Он попадает в шины из ресивера. В цапфе мостов встроен уплотнительный механизм, через который воздух проникает по каналу полуоси в камеру. Управляется эта система из кабины непосредственно водителем. Регулировку можно осуществлять на ходу.

Орган управления находится в нижней левой части панели приборов. На шкале есть регулятор пониженного и нормального давления. Чтобы изменить параметр, достаточно переключить регулятор в соответствующее положение.

Точное давление воздуха в шинах определяется манометром, который тоже вынесен на панель приборов. При пересечении болотистой местности производитель рекомендует стравливать давление до одной атмосферы.

На песчаных барханах данный параметр составляет 1,96 атмосферы.

Особенности модели 4310

В трансмиссии несимметричный межосевой дифференциал, электропневматическая блокировка. Базовая версия – постоянный привод, четыре карданных вала. Модель оборудована 5-ступенчатой механической коробкой передач, имеется электропневматический усилитель кулисы. При помощи прямозубой шестерни включаются задняя и передняя передачи. Используя синхронизаторы, можно включить остальные передачи.

Фото КамАЗ 4310

Отзывы о КамАЗ-4310

Покупатели отмечают отличную проходимость модели, это касается и грязи, и насыпи снега высотой свыше метра. Отмечают жесткую подвеску, грузовик легко разгонять до 100км/ч, бывают редкие поломки, однако автомобиль почти никогда не подводит, отлично ездит по бездорожью, хорошо едет по трассе, может проехать там, где другие автомобили просто будут буксовать. Модель КамАЗа летом потребляет приблизительно 45 л, 220-сильного двигателя вполне достаточно для КамАЗ-4310.

Фото КамАЗ 4310 со «спальником»

Фото КамАЗ 4310, везущий бревна (гражданская версия)

Сколько Камаз 4310 потребляет топлива?

В среднем, это 30 л/100 км, а для спортивной модели – 100 л/100 км. Расход топлива будет определяться воздействием таких факторов: степень загрузки автомобиля, манера вождения водителя, погодные условия, условия эксплуатации. Кстати, завод не предоставляет усредненные данные, по которым можно было бы определить расход топлива.

Фото салона КамАЗ 4310

Фото КамАЗ 4310 , участвующий в ралли

Военный камаз 5350, 53501: технические характеристики

08.10.2019

Военные грузовые автомобили — неотъемлемая часть снабжения. Доставка солдат, подвоз грузов и боеприпасов, транспортировка легких вооружений — все требует мобильности. Именно она вносит значительный вклад в успех любых операций.

С учетом данного аспекта к армейским грузовым автомобилям предъявляются особые требования. Такие машины должны быть надежными, недорогими в производстве и обслуживании, универсальными для использования. Чем больше возможностей они предоставляют, тем более востребованными становятся.

КамАЗ 5350 — грузовой автомобиль серии «Мустанг». Несмотря на длительный период, прошедший с момента разработки, остается востребованным грузовиком из-за своих технических характеристик. Отличительные особенности — высокая проходимость и универсальность в применении.

История создания грузовика военного назначения

КамАЗ 5350 на подъеме

Разработка многоцелевого грузового автомобиля началась еще в 1987 году по военному заказу. Ключевой задачей ставилась вероятность работы грузовика на высоте до 4000 метров над уровнем моря. Это позволило бы эффективно использовать машину в горных районах.

Также среди требований к новому грузовику выделялась его универсальность. Помимо транспортировки грузов, машину предполагалось использовать в качестве установки под различные вооружения, вплоть до реактивных ракет.

Первые образцы были представлены уже в начале 1990-х годов, однако, распад СССР и недостаток финансирования приостановил разработку. В итоге опытная партия для испытаний была собрана лишь в 1995. После подтверждения технических характеристик данные машины были приняты на вооружение и поступили в массовое производство.

Немаловажную роль в принятии КамАЗ 5350 стало решение разработчиков об унификации используемых комплектующих. 85% узлов и деталей новой машины уже изготавливались для другой техники. Подобное решение позволило снизить себестоимость грузовиков, что упростило их производство.

Изготовление грузовых автомобилей КамАЗ 5350 продолжается до нашего времени. На его основе были разработаны и другие машины, к примеру, седельный тягач с грузоподъемностью до 15 тонн. Шасси грузовика используется и для других модификаций, включая гражданские грузовые автомобили.

Преимущества

Главный плюс полноприводного КамАЗа – это его проходимость. Машина способна проехать там, где иная застрянет по зеркала в болоте. При этом грузовик может транспортировать за собой артиллерию. Несмотря на длинные размеры, эта машина удивляет прохождением косогоров. Также в машине реализован минимум электроники. Ломаться здесь, по сути, нечему. А отремонтировать автомобиль можно практически в полевых условиях. Даже с пробитым колесом эта машина продолжает свой путь. Компрессор способен поддерживать давление в шинах даже после нескольких прострелов из автомата.

Грузовик способен заводиться в самый лютый мороз (несмотря на то, что это дизель) и не перегревается в жару. Кстати, подобным свойством обладают и многие гражданские модели КамАЗов. Очень много моделей техники используется на Крайнем Севере.

Руководство по эксплуатации

Руководство по эксплуатации КамАЗ 5350 предписывает следующие рекомендации:

• допустимая запыленность — до 1 г на куб. м;
• скорость ветра — до 20 м/с;
• предельная высота — до 4500 м, преодоление перевалов — до 4650 м;
• допускается использование прицепов и полуприцепов, масса которых не превышает соответствующие характеристики грузовика.

Данные грузовики имеют две метки для климатического исполнения – «У» и «Т». В первом случае машина рассчитана на применение в умеренном климате в температурном диапазоне от -45 до 40 градусов. Допустимая влажность — до 75% при температуре в 15 градусов.

С меткой «Т» КамАЗ 5350 может эксплуатироваться в регионах с тропическим климатом. Допустимые пределы температур — от -10 до 45 градусов. Влажность воздуха — до 80% при температуре в 27 градусов.

Колеса

На автомобиле установлены военные шины 21-го диаметра. Ширина колес – 425 миллиметров, высота профиля – 85 процентов от общей ширины. Отличительная черта колес военного КамАЗа – это не только большой профиль и мощный грязевой протектор, но и возможность дистанционной подкачки шин. Эта система состоит из:

В самих колесах встроены головки с манжетами для подачи воздуха под давлением. Он попадает в шины из ресивера. В цапфе мостов встроен уплотнительный механизм, через который воздух проникает по каналу полуоси в камеру. Управляется эта система из кабины непосредственно водителем. Регулировку можно осуществлять на ходу.

Орган управления находится в нижней левой части панели приборов. На шкале есть регулятор пониженного и нормального давления. Чтобы изменить параметр, достаточно переключить регулятор в соответствующее положение. Точное давление воздуха в шинах определяется манометром, который тоже вынесен на панель приборов. При пересечении болотистой местности производитель рекомендует стравливать давление до одной атмосферы. На песчаных барханах данный параметр составляет 1,96 атмосферы.

Конструкция и устройство

Испытания грузовика на преодоление препятствий

За основу грузовика КамАЗ 5350 была взята конструкция образца 4310. С учетом поставленных задач в новый проект внесли ряд корректировок — измененный дизайн, новые узлы и агрегаты, рисунок бортов, увеличенный размер покрышек. Сама машина выполнена в колесной формуле 6х6.

В технической комплектации машина объединила все передовые разработки своего времени:

• зависимые подвески на полуэллиптических рессорах;
• ведущие мосты с двухступенчатыми редукторами;
• гидроусилитель руля;
• раздаточная коробка с демультипликатором.

Также КамАЗ 5350 первым в данной линейке грузовиков получил блокировку межколесных дифференциалов для заднего моста. Данное нововведение значительно повысило проходимость машины.

Определенные изменения коснулись и кабины. Она стала более комфортной для водителя. Предусмотрены места для двух человек, имеется кровать для отдыха. Также присутствуют места для размещения дополнительного оборудования, обмундирования и личного снаряжения.

Грузовое отделение может монтироваться в зависимости от выполняемой задачи. От перевозки людей до размещения пусковых установок для реактивных ракет, — все это способно изменить конструкцию грузовика до неузнаваемости.

Кабина военного КамАЗа окрашивается в цвета хаки или камуфляж. В зависимости от тактической необходимости аналогично окрашивают борта и надстройки грузового отделения. «Гражданский» цвет кабины — оранжевый.

Ходовая часть

Спереди на грузовике используется зависимая рессорная подвеска. Сзади – балансирная, на полуэллиптических рессорах. Колесная формула грузовика – 8 х 8. На всех мостах установлены двухступенчатые редукторы с шарнирами равных угловых скоростей и блокировкой дифференциала. Также водитель может менять давление шин из салона. Дифференциал блокируется тоже из кабины. А вот отключить часть привода нельзя.

Все колеса работают синхронно, из-за чего возрастает расход топлива. А ведь часто от полигона до армейской части путь пролегает через обычную асфальтированную дорогу.

Но продолжим рассматривать ходовую часть. На грузовике КамАЗ-6350 «Мустанг» есть как межосевая, так и межколесная блокировка. Машина построена на рамной конструкции. Рулевой редуктор оснащен гидравлическим усилителем. Такая схема управления практикуется на КамАЗах еще с ранних моделей.

Технические характеристики

У грузовика КамАЗ 5350 технические характеристики остаются востребованными до настоящего времени. Параметры машины позволяют применять ее для решения различных задач — от снабжения и подвоза в труднодоступных районах и до развертывания тактического вооружения.

С учетом широкого спектра возможностей итоговые технические характеристики у моделей могут быть разными. К примеру, у военного КамАЗа 5350 для перевозки людей имеются откидные места на 39 человек. Однако они демонтируются, если перевозятся грузы или вооружение. В данном контексте технические характеристики приводятся на основе базовой модели.

Габариты и вес

Размеры грузовика КамАЗ 5350

По габаритам и весу КамАЗ 5350 имеет следующие показатели:

• длина — 7,96 м;
• ширина — 2,55 м;
• высота — 3,29 м;
• дорожный просвет (клиренс) — 0,39 м;
• внешний радиус поворота — 11,3 м;
• масса снаряженная и полная — 9,8 т и 15,85 т соответственно;
• допустимая масса буксируемого прицепа — до 12 т.

Внутренние размеры грузовой платформы составляют 4,89 м в длину и 2,47 м в ширину. Высота бортов — 0,73 м, у некоторых машин — 0,75 м.

Топливный бак

КамАЗ 5350 имеет основной и дополнительный топливный баки на 170 и 125 литров соответственно. На 100 км расходуется 27 литров горючего, запас хода составляет 1550 км при контрольном расходе топлива. Затраты горючего увеличиваются при прохождении через пересеченную местность.

Мощность силового агрегата

Военный КамАЗ 5350 с переоборудованным грузовым отделением

На КамАЗ 5350 ставится дизельный двигатель КамАЗ-740. 622-280 с V-образным размещением цилиндров.

ТТХ силовой установки имеет следующие показатели:

• рабочий объем — 11,76 л;
• номинальная мощность — 280 л. с;
• тип двигателя — дизельный с турбонаддувом, ОНВ и электронным управлением;
• максимальный крутящий момент — 1177 Нм;
• количество цилиндров — 8;
• экологический стандарт — Евро-4.

Мощность и надежность двигателя позволяет использовать данный грузовик на любых типах местности. А соответствие экологическим нормам допускает применение машины в городских условиях.

Двигатель и трансмиссия

Мощный двигатель КамАЗ-740.622-280 сочетается с десятиступенчатой механической коробкой передач. Также имеется двухступенчатый раздаточный механизм полноприводной трансмиссии, распределяющей крутящий момент между передним мостом и задней двухосной тележкой. Задний мост при этом обеспечивает движение карданного вала от проходного моста посередине.

Переключение передач осуществляется фрикционным сцеплением сухого типа, имеется гидропривод и усилитель. Значительная проходимость грузовика обеспечивается инновационной системой блокировки дифференциалов, находящейся в промежутке заднего колесного моста.

Максимальная скорость

Допустимая скорость, которую КамАЗ 5350 способен развивать по шоссе, составляет 100 км/ч. При показателе от 60 км/ч на асфальтированной трассе расход топлива снижается до минимального. По бездорожью скорость падает в зависимости от типа местности, одновременно возрастает и потребление горючего.

Ключевая особенность данного грузового автомобиля — повышенная проходимость на пересеченной местности. КамАЗ 5350 способен преодолевать подъемы в 31 градус. Если обеспечивается буксировка автопоездом, допускается преодоление склонов в 20 градусов. Также грузовик способен преодолевать броды высотой до 1,75 м и рвы до 0,6 м глубиной.

Грузоподъемность и приборная панель

«Гражданский» КамАЗ 5350

Собственная грузоподъемность автомобиля КамАЗ 5350 составляет 6 тонн. В зависимости от типа местности и допустимых весовых нагрузок на дороги, данный показатель может быть увеличен до 7,4 т.

Допустимая масса буксируемого прицепа составляет 12 т. Масса автопоезда — до 29 т. Если в расчет берется шасси под надстройки, собственная грузоподъемность возрастает до 8,6 т, однако, масса автопоезда остается прежней.

Приборы машины имеют стандартный вид, позволяют с помощью индикаторов контролировать состояние автомобиля. При необходимости приборная панель может быть оборудована дополнительными мониторами и индикаторами, что актуально при различных модификациях.

Модификации грузового автомобиля КамАЗ-6350

КамАЗ-6350 — это не просто армейский грузовик, но и отличная платформа для боевых систем

Во многих документах и описаниях данный автомобиль именуется «машиной-шасси». Этим подчеркивается ее многофункциональность и возможность использовать для создания широкого спектра автомобилей специального назначения. На шасси КамАЗ-6350 можно устанавливать самые разные модули и надстройки, что позволяет использовать его как для выполнения военных задач, так и для абсолютно «гражданской» работы. Вот некоторые виды специальной техники, построенной на основе КамАЗ-6350:

• Седельный тягач. Данная модификация была впервые продемонстрирована в 2003 году на выставке в подмосковных Бронницах. Тягач на базе КамАЗ-6350 может буксировать полуприцепы массой до 32 т. При установке дополнительных баков запас его хода составляет 1400 км;
• Артиллерийский тягач. В 2006 году на оружейной выставке был представлен артиллерийский тягач, созданный на базе автомобиля КамАЗ-6350. Он получил обозначение КамАЗ-63501. Тягач способен буксировать орудия или другие прицепы массой до 12 т, дополнительно «принимая на борт» еще восемь человек (два в кабину, и еще шесть – в обитаемый отсек). На грузовой платформе автомобиля можно перевозить до 5 т. Тягач оборудован краном-манипулятором, а кабина и обитаемый отсек имеет скрытое бронирование 5-го класса защиты;
• Пожарные автомобили. На основе шасси КамАЗ-6350 была создана целая серия пожарных машин, включая аэродромные варианты, а также специальный бронированный пожарно-спасательный автомобиль АПСБ-6,0-40-10;
• Подъемные краны. Специалистами ОАО «Галичский автокрановый завод» на базе КамАЗ-6350 был создан 32-тонный автомобильный кран.

Также на базе КамАЗ-6350 были разработаны военные и гражданские топливозаправщики, автомобили с системой самопогрузки «Мультилифт» МЛ-10, на шасси КамАЗ-6350 устанавливается российский новейший комплекс РЭБ «Красуха», а также система радиоэлектронной разведки «Автобаза». Вооруженные силы Азербайджана установили на КамАЗ-6350 новейшие турецкие РСЗО T-122 Sakarya и T-300 Kasirga, а сербы используют это шасси для 155-мм САУ Nora B-52.

Достоинства и недостатки

Ключевые достоинства грузового автомобиля КамАЗ 5350 — его технические и эксплуатационные характеристики. Надежность, проходимость, широкий спектр возможностей применения, — все это делает грузовик востребованным в решении разных задач.

Кроме данных особенностей, выделяют следующие преимущества:

• большое количество модификаций, использующих шасси от данного грузовика, доступность деталей и комплектующих;
• двигатель надежен, прост в обслуживании, неприхотлив к качеству топлива;
• длительный период между ремонтами, высокая ремонтопригодность;
• относительно небольшой расход топлива.

Из недостатков выделяют перевес передней части автомобиля и недоработанную балансировку. Также отмечают неудачное расположение рулевой тяги, которая может повредиться о камни или пни деревьев. Недостатком выделяют и сложную процедуру растормаживания машины.

О проходимости

Ранее мы говорили о системе подкачки шин из кабины. Что это дает? Мало кто знает, но это очень важный параметр при пересечении болотистой или песчаной местности. Ярко выраженного протектора и высокого клиренса недостаточно, чтобы машина уверенно преодолевала бездорожье. Для большей площади контакта требуется удалить часть воздуха из шин. Только так можно обеспечить автомобилю эффективную проходимость, с чем КамАЗ-6350 «Мустанг» отлично справляется. Вдобавок здесь есть блокировки на пневматическом приводе, раздаточная коробка и полный привод.

Отзывы говорят, что широкопрофильные шины и правильно сконструированное шасси делают из этого грузовика настоящий вездеход.

При почти 10-метровой длине максимальный угол подъема машины составляет 31 градус. Глубина преодолеваемого брода составляет до 174 сантиметров, а рва – 140. Максимальный угол преодоления косогора – 20 градусов.

Историческая справка

Выполнение заказов двойного назначения (военного и народнохозяйственного) являлось обычной практикой для большинства крупных заводов. Для автомобильных — тем более.

Особенно это относится к КамАЗу. И вот почему:

Первоначально перед конструкторами завода ставилась задача по разработке трех моделей КамАЗ-4350 (4х4), КамАЗ-5350 (6х6) и КамАЗ-6350 (8х8), которые отличались числом осей.

На отдельных моделях предусматривалась платформа для установки вооружения и специального оборудования.

Общие требования к ним предусматривали:

Непременным условием для создания автомобилей нового семейства было требование высокой степени их унификации (до 85%).

Другими словами, в новых моделях должны были с максимальной возможностью использоваться единые узлы и агрегаты.

Двигатель

Все модели семейства «Мустангов» укомплектовываются «родными» двигателями. Восстановленный после пожара завод, в полном объеме обеспечивает своей продукцией и потребности КамАЗа, и запросы других автозаводов.

В начале 90-х гг. на первые автомобили 5350 были установлены V-образные 8-цилиндровые двигатели КамАЗ-740.13-260.

К моменту, когда автомобили были приняты на вооружение армии РФ, в их комплектацию входили несколько усовершенствованные силовые установки 740.30-260.

Основные параметры двигателей схожи — четырехтактный дизель с наддувом при помощи пары турбокомпрессоров, каждый из которых обслуживал свой ряд цилиндров. Мощность мотора 260 л.с., объем цилиндров — 10,85 л. Позднее мощностные параметры двигателя улучшили путем увеличения давления наддува и применения топливной аппаратуры импортного производства.

В то же время модель 740.30-260 имела некоторые преимущества перед своей предшественницей. Они заключались в уменьшении расхода топлива, в увеличении максимального крутящего момента (с 932 до 1079Нм) при уменьшенной частоте вращения коленчатого вала. По оценкам специалистов и отзывам армейских заказчиков двигатель КамЗА-5350 обеспечивает соблюдение требований технического задания для этих грузовиков.

Применение в боевых условиях

Основное назначение грузового автомобиля КамАЗ 5350 — транспортировка и снабжение. Надежность и хорошая проходимость таких машин позволяет отправлять их к передовой для подвоза боеприпасов.

Технические характеристики и грузоподъемность данного автомобиля позволяют модифицировать его и для иных целей. Обшивка листовой броней дает возможность перевозить людей, включая командование. А с применением различного вооружения бронированный КамАЗ 5350 и вовсе превращается в мобильную огневую точку.

Нередко шасси данной машины применяется под установки для реактивных ракет. Подобные решения делают грузовик полноценной пусковой установкой с вероятностью поражения позиций противника. Хорошие ходовые качества позволяют развертывать такие модификации на пересеченной и труднопроходимой местности.

Массовое производство грузовиков КамАЗ 5350 и модификаций на базе его шасси предопределило повсеместное применение данных машин в боевых условиях. Однако сведений о непосредственном применении машин в бою не имеется. В боевых конфликтах и локальных операциях с участием российской армии грузовики использовались для транспортировки и решения узкоспециализированных задач.

Источник

Тормозные системы

Данный автомобиль имеет четыре тормозные системы. Они, при наличие общих элементов, при необходимости, могут работать независимо друг от друга:

• рабочая – классический вариант тормозной системы, которая служит для уменьшения скорости и остановки автомобиля;
• стояночная, знакомая любому автомобилисту, как ручной тормоз или «ручник»;
• запасная, которой необходимо воспользоваться для замедления движения и остановки в случае выхода из строя рабочей системы;
• вспомогательная, главным элементом которой является газодинамический тормозной механизм. Включенный ГДТМ перекрывает подачу топлива и двигатель глохнет.

Автомобиль оборудован системой аварийной сигнализации и контроля, которая предусматривает звуковое и световое извещение при нарушениях в работе тормозных систем.

Кабина КамАЗ-5350: обзор рабочего места

Кабина КамАЗа-5350 относится к бескапотному типу и располагается над двигателем. Производитель выпускает ее в двух цветовых вариантах: оранжевом (гражданская версия) и цвета хаки (армейские модели). В зависимости от модификации, она может иметь высокую или низкую крышу, оборудоваться спальным местом или поставляться без такового.

Простой и по-военному лаконичный внутренний интерьер включает два или три кресла и отсек для размещения спецоборудования и оружия. Крыша кабины оснащена круглым люком для ведения боя или экстренной эвакуации водителя и пассажира. Люк также можно использовать для дополнительной вентиляции салона. Нагрев воздуха обеспечивает отопитель с радиатором, подключенный к системе охлаждения силового агрегата.

В армейских модификациях КамАЗ-5350 предусмотрено бронирование по V классу защиты. Цельнометаллическая кабина представляет собой броневую капсулу с усиленным основанием и навесными броневыми панелями.

Вместо обычного ветрового и дверных стекол используются многослойные пулестойкие стеклоблоки. Помимо кабины, бронированную защиту имеют топливные баки, картер двигателя и аккумуляторы.

Комфортную атмосферу при езде в грузовике обеспечивают термо-, шумо- и вибропоглощающие материалы, которыми покрыты внутренние элементы конструкции.

Для фиксации кабины на раме используются два передних шарнирных соединения и две задних подрессорных опоры, снабженных запорными механизмами. С помощью мощного гидроцилиндра и шарнирных соединений осуществляется подъем и опрокидывание кабины вперед.

Модельный ряд семейства «Мустангов»

Первые три опытные машины разной грузоподъемности (4, 6, 10 т) были собраны в 1990 году и объединены в комплект для испытаний, которые проводились в следующем году. Они были признаны довольно успешными. К сожалению, пожар, произошедший на заводе двигателей КамАЗ в 1993 году, приостановил разработки всех новых моделей, включая и семейство «Мустанг». Новая партия грузовиков для испытаний и презентации была подготовлена только в 1995 году.

На всех этапах испытаний армейских внедорожников троица «Мустангов», входящих в комплект, участвовала на одинаковых условиях.

Поэтому, до определенного момента, можно было, остановившись на технических характеристиках КамАЗа-5350, сослаться на них же при описании двух других моделей.

Но замедленный процесс испытания новых грузовиков не мешал работе конструкторской мысли и проявлению практичности заводчан. За период с 1993 по 28.08.2002 гг. базовые модели претерпели немало изменений. Так у «Мустангов» (кроме 6350) 8-ступенчатую КПП заменили на 10–ступенчатую. Шасси модели 6350 модернизировали для транспортировки цистерны с топливом и для установки кузовов контейнерного типа.

«Мустанги» 5350 и 6350 получили модернизированные мосты с увеличенной допустимой нагрузкой (с 6 до 8 т) и, соответственно, новые наименования – 53501 и 63501.

И это далеко не весь перечень нового в семействе «Мустангов». А ввиду того, что все видоизменения отталкиваются от базовой модели, то знакомство с характеристиками, особенностями и руководством по эксплуатации КамАЗ-5350 поможет в изучении армейских грузовиков всего семейства «Мустанг».

российских военных КамАЗов в Украине

Тема российской бронетехники, идентифицированной в Украине, обсуждалась много раз, снова и снова, до отвращения. А вот про военные грузовики почему-то мало сказано, хотя на фото с Донбасса в основном российские КамАЗы нового поколения в разных модификациях. Большинство из них относится к семейству «Мустанг», в том числе бронированный КамАЗ-5350 «Мустанг» с пакетом дополнительной защиты и бронированным десантным модулем. Их серийное производство началось всего несколько лет назад, а основным покупателем является Минобороны России.

Представляем несколько фотографий и скриншотов из видеороликов, снятых в течение 2014-2015 годов, на которых видно присутствие российских КамАЗов в Украине. Это еще раз доказывает участие российской армии в необъявленной войне против Украины.

Благодарим нашего друга Дмитрия за предоставленные документы.

Объединенные четыре фотографии: На дороге между Антрацитом и Красным Лучом бронированный КамАЗ-5350 «Мустанг» Российской Армии, уничтоженный ударом украинской авиации. Временные метки 5:47-5:55.



Скриншот: Кадр КамАЗ на Путиловском мосту в районе Донецкого аэропорта, 27.05.2014 монтируется на шасси КамАЗ-5350 6*6 и состоит на вооружении только в России.



Скриншот видео, 1:35, КамАЗ-5350 Мустанг, 02.09.14 – колонна российской военной техники под Краснодоном с геолокацией -501.

Convoy of Kamaz Trucks and Grads в Donetsk, 1.

Road H31, Donetsk Highway, Makyivka-Donetsk

Видео-скрининго колонна из пяти КамАЗов и БТРов

КамАЗ-5350 на заднем плане (цельное лобовое стекло, 3 дворника, увеличенная крыша, люк для пулеметчика), февраль 2015 г. под Дебальцево.

Перевод новостного сообщения:

По сообщению пресс-службы Министерства обороны Украины, террористы предприняли попытку нападения на воинскую часть в городе Артемовск с использованием автомобилей КамАЗ.

При попытке защититься от нападения украинские военные обнаружили, что штатные патроны калибра 5,45 не способны остановить КамАЗ. Остановить грузовик удалось только огнем из оружия калибра 7,62, после прямых попаданий в двигатель и колеса. Атака была остановлена, а грузовик захвачен.

В ходе досмотра в грузовом отсеке обнаружены 12,7-мм пулемет «Корд» и три автоматических гранатомета АГС-17 с боекомплектом. Кроме того, солдаты заметили, что этот, казалось бы, обычный КамАЗ (похожий на модель 43118) имеет бронированное лобовое стекло и борта. Украинская армия такими машинами не оснащена. Однако они есть и в соседней России, где они известны как КамАЗ-5350 Мустанг.

АВТО-Консалтинг отмечает, что на вооружении Российской Армии стоят бронированные автомобили КамАЗ-5350 с дополнительным пакетом защиты. Автомобиль предназначен для перевозки личного состава и при оснащении бронированным модулем ММ-501 обеспечивает защиту от боеприпасов до степени защиты 5

— по ГОСТ Р 50963-96. Автомобиль оснащен комплексом дополнительной защиты, прошедшим испытания подвижности в 21 ^ст НИИ МО РФ, а противопульной и осколочной защиты в 38 ^-й НИИ Минобороны России, и принят на вооружение Минобороны России согласно приказу МБК № П-18-2006 от 28.09.2006. Он также может быть оснащен бронированным модулем ММ-501 для перевозки войск. КамАЗ-5350, расстрелянный украинскими военными, не имел бронемодуля, но крыша кабины позволяла установить пулемет.

Украинским солдатам было тяжело остановить этот Мустанг. Но это ничто по сравнению с новым поколением российских армейских грузовиков, которые массово выпускаются на заводах КамАЗ и УралАЗ. В дальнейшем эта «гонка вооружений» будет только ускоряться. Российская сторона оперативно корректирует методы и технику, используемые террористами. Скоро увидим, как отреагирует украинская армия. AUTO-Consulting еще раз отмечает, что у украинских заводов есть несколько новых разработок по бронетехнике, а также по армейской технике с противоминной защитой (MRAP).

Когда такие новые машины поступят в армию, пока неизвестно.

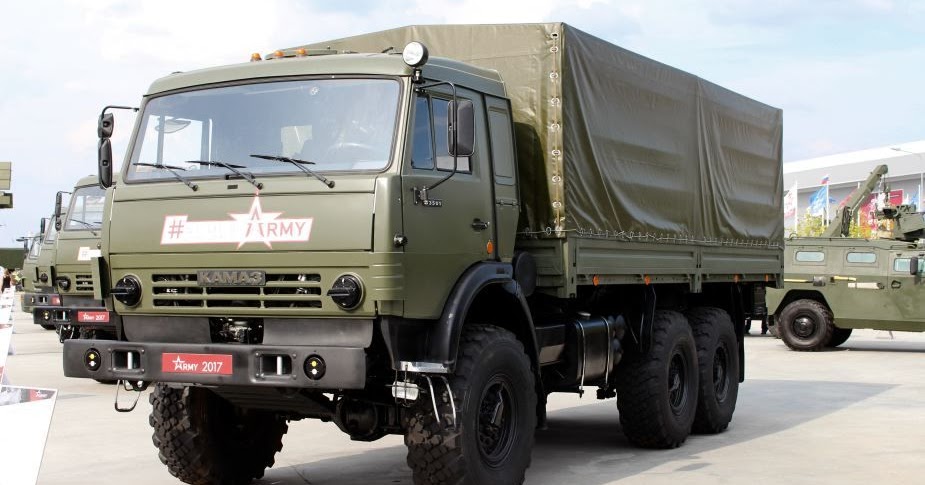

КамАЗ-53501 имеет более длинную колесную базу.

Было бы хорошо, если бы профильные госорганы Украины взяли на себя ответственность за сбор, анализ и распространение такого рода информации, показывающей участие России в конфликте на Донбассе (очевидно, с большей наглядностью, достоверностью и экспертным анализом ). Однако если чиновники, как в форменной, так и в гражданской одежде, некомпетентны в этих вопросах, им следует отойти в сторону и пропустить на свои места более способных людей.

Еще ссылки по теме:

— Расстрелян КамАЗ на Путиловском мосту возле аэропорта в Донецке, 27.05.2014
https://www.youtube.com/watch?v=GNcVAsGca2o
— Град установленный на КамАЗ-5350 6*6 на заднем плане в Донецке
https://www.youtube.com/watch?v=P4Fxq8BBXJM
— Российские КамАЗы в Донецке
https://www.youtube.com/watch?v=IeSmtAfpVUk
https: //www.youtube. com/watch?v=2iPF6Maxz0U
— На дороге между Антрацитом и Красным Лучом ВВС Украины уничтожили бронированный КамАЗ-5350 «Мустанг» Российской Армии, время 5:47-5:55
https://www.youtube.com/watch?v=zLN_kF_Gj_I
— Информация о российском КамАЗе семейства Мустанг
http://ru.autowp.ru/kamaz/mustang/

Автор:

Ираклий Комахидзе

(с) Материал подготовлен эксклюзивно для informnapalm.org. При использовании информации ссылка на источник обязательна.

Перевод Андрея Грыганского.

Под редакцией Макса Алгинина

Источник: https://informnapalm.org/6889-rossyjskye-voennye-kamaz-y-v-ukrayne



Камаз 5350 | CGTrader

КамАЗ-5350 — полноприводный грузовой автомобиль производства завода КАМАЗ в Набережных Челнах. Автомобиль выпускается серийно с 2003 года и также предназначен для военного применения. У КамАЗ-53501 есть версия с повышенной грузоподъемностью. Помимо КамАЗ-5350 с тремя осями, есть еще КамАЗ-6350 с четырьмя и КамАЗ-4350 с двумя осями.

Эта 3D-модель была построена в соответствии со строгими стандартами качества командой, основанной Фреззи. С 2013 года мы предоставили тысячи 3D-моделей для профессиональных проектов наших клиентов по всему миру. Мы создаем 3D модели, чтобы наши клиенты максимально экономили свои средства и время.

ПЕРСОНАЛИЗАЦИЯ:

Настройка в соответствии со своим стилем: Вы можете добавлять или легко редактировать нужные детали из наших стандартных моделей. Вы можете использовать эту модель для создания низкополигональных версий для использования в играх или предлагать низкополигональную версию в качестве коммерческой версии. Вы можете использовать эту модель для 3D-печати. ОСОБЕННОСТИ:

Высококачественная полигональная модель. Сетка и детали создаются нашими профессиональными художниками. Разрешения моделей оптимизированы для эффективности полигонов. Модель полностью текстурирована со всеми примененными материалами. Все текстуры и материалы включены и отображаются в каждом формате. Объекты имеют логические имена для простоты управления сценой. Отсутствие путаницы в названиях деталей при импорте нескольких моделей в сцену. Нет необходимости в очистке, просто поместите свои модели в сцену и начните рендеринг. Для открытия сцены не требуется специальный плагин. Модель не включает в себя какие-либо фоны или сцены, используемые в изображениях предварительного просмотра. ФОРМАТЫ ФАЙЛОВ:

3ds Max 2018 и Vray 5.0 (исходный формат) 3ds Max 2018 Стандартные материалы Maya 2018 Аппаратные материалы Cinema 4D R20 Стандартные материалы Blender 2.91 Eevee материалы FBX и OBJ (вы можете использовать этот формат для импорта их во множество различных 3D-программ. ) ПОМОЩЬ И СОВЕТЫ: ​​

Проблема при распаковке файла: Если у вас возникли проблемы с извлечением файла, используйте последнюю версию winrar (winrar бесплатен) Более гладкие грани и края: вам нужно добавить команду подразделения, чтобы получить более гладкую изогнутую версию. (Например: Turbosmooth в 3ds Max) OBJ и FBX не являются гладкими: свяжитесь со мной, чтобы получить более плавную версию бесплатно.
