Новое сердце КАМАЗа: двигатель Р6 готовится к серийному производству – Автосервис, запчасти, шины – АТИ, Приволжье: Система грузоперевозок
ПАО «КАМАЗ» перешло в стадию подготовки производства нового силового агрегата для российского грузовика. Названы его основные характеристики. Зачем КамАЗу понадобился новый мотор и как его будут делать? Об этом рассказывает корреспондентautotruck-press Михаил Баландин.
V8 и R6: кто кого?
Начнем с небольшой справки и расскажем, какие моторы сейчас устанавливают на челнинские грузовики и почему.
В КАМАЗах можно встретить три агрегата: «родной» дизель 740-й серии, а также моторы Daimler OM 457 и Cummins. 740-е моторы — единственные в линейке, имеющие восемь цилиндров.
Импортные моторы — рядные «шестерки», как и будущий новый Р6. Такие двигатели сейчас наиболее популярны в мире грузовой техники. А ведь когда-то и 740-й мотор был вполне передовым агрегатом! Давайте вспомним его историю.
В 1967 году на московском заводе имени Лихачева приступили к разработке семейства грузовиков ЗиЛ-170 с колесной формулой 6х4. В 1969 году первый образец был готов, и его производство передали новому заводу в Набережных Челнах, который в это время еще находился на этапе строительства.
В 1976 году с конвейера нового предприятия сошел КАМАЗ-5320, который, по сути, и был тем самым 170-м ЗиЛом. Силовым агрегатом тогда являлся ярославский ЯМЗ объемом 11,5 л, который выдавал от 180 до 210 л.с. Выпуск этих дизелей был налажен на КамАЗе еще в 1975 году, и отсюда берет начало агрегат 740-й серии. Чем же был хорош этот мотор?
Во-первых, дизель КамАЗа — первый из советских двигателей, получивший закрытую систему охлаждения, в которой должен был использоваться тосол, а не вода. Привод крыльчатки охлаждения радиатора получил гидромуфту, а вся система — термостат. Были в этом моторе и другие технологические новинки (полнопоточная система фильтрации масла с центрифугой, азотированный коленвал, съемные направляющие втулки из металлокерамики для клапанов и пр.), но с тех пор прошло сорок лет.
Само собой, за эти десятилетия мотор неоднократно модифицировался, но ничего нельзя переделывать бесконечно: когда-то все равно придется изобретать что-то принципиально новое. Тем более что форсировать старый мотор стало уже просто дорого и оттого еще более бессмысленно. Прибавьте сюда жесткие нормы Евро-5, «прокрустово ложе», слишком тесное для старого V8. Одним словом, необходимость создавать новый двигатель появилась уже давно.
В мире очень много хороших рядных «шестерок». Можно, конечно, придумать еще один мотор, но это было бы неоправданно долго и дорого. В современном автомобильном производстве уже давно сложились несколько иные тенденции, поэтому базу для нового мотора решили поискать среди других производителей, с которыми у предприятия налажены давние партнерские отношения.
Почему Р6 и причем тут Liebherr?
Я уже говорил, что новый мотор КамАЗа должен обязательно соответствовать Евро-5, а в перспективе — и Евро-6. Двигателю V8 тяжело уложиться в эти нормы в принципе: с ним очень плохо «уживается» устройство со сложным и страшным названием турбокомпаунд. Что это за зверь такой?
В среднестатистическом дизеле с отработавшими газами в никуда вылетает около 30-40% тепловой энергии, которую очень хочется как-то заставить работать. Впервые этот фокус частично удался у компании Scania, которая в 1961 году установила на один из своих двигателей турбокомпрессор. Устройство знакомо большинству автолюбителей: если очень коротко, то оно при помощи отработавших газов нагнетает дополнительный воздух в камеру сгорания. Неплохо, но недостаточно. И тогда придумали турбокомпаунд.
Его задача несколько иная: он через гидромуфту и понижающий редуктор передает энергию газов непосредственно на коленвал. Он, можно сказать, берет механическую энергию из ниоткуда и отдает ее напрямую на вал. Это — если объяснять в двух словах. На деле все гораздо сложнее и интереснее, но углубляться в теорию двигателестроения и особенности режимов работы мотора под нагрузкой и без нее мы не будем. Просто примем тот факт, что штука эта очень полезная и эффективная, с ее помощью можно значительно повысить КПД двигателя, а главное — уложиться в строгие экологические нормы, причем не только настоящие, но и будущие.
Мотору 740 уже больше 40 летТурбокомпаунд стоит на многих грузовиках, в первую очередь, конечно, на Сканиях, но есть, например, и на Вольво. На сегодня мнение о необходимости установки турбокомпаундного блока на ДВС грузовой техники почти однозначное: ставить надо. Только вот на V8 с его крайне сложной системой выпуска установка турбокомпаунда оказывается тяжелым и бесполезным занятием. Во-первых, получится дорого, а во-вторых, турбокомпаунд увеличит и без того значительные габариты мотора. Другое дело — рядная компоновка: тут с установкой чудо-устройства все гораздо проще.
Есть еще один аргумент в пользу рядной «шестерки» — ее стоимость. Дело в том, что V8 — мотор не сбалансированный, и для снижения вибраций приходится устанавливать дополнительные балансирные валы. Они не только понижают КПД (часть энергии сгоревшего топлива тратится на вращение валов), но и повышают стоимость двигателя. А вот R6 является как раз наиболее сбалансированным от природы мотором, балансирные валы не нужны ему в принципе. Разумеется, конструкция мотора становится проще и дешевле.
Сбалансированность, относительная простота конструкции и невысокая стоимость производства стали главными аргументами в пользу рядной компоновки будущего мотора. Итак, с этим, вроде бы, понятно. Теперь пару слов о компании Liebherr.
По логике вещей мерседесовский мотор должен быть в приоритете для нового Камаза, но на конвейере оказался ЛибхерЕще в 1973 году, за три года до запуска производства первых машин, немецкая компания Liebherr стала партнером СССР при проектировании отдельного производства КамАЗа — производства коробок передач. С тех пор сотрудничество с этим производителем почти не прекращалось и всегда было выгодным и конструктивным.
Хорошая репутация и не слишком большие запросы немецкого партнера позволили при выборе нового мотора рассматривать в виде основы двигатель Liebherr D946. Так что же за двигатель мы будем ждать от челнинцев?
Шесть в ряд: подробности о новом двигателе КАМАЗ Р6
Степень сжатия нового мотора — 18. Впрыск топлива — непосредственно в камеру сгорания, расположенную в поршне. При диаметре цилиндра 130 мм ход поршня составит 150 мм — такие моторы называют «длинноходными». Кстати, предыдущие моторы КАМАЗ-740 тоже были длинноходными — 120х130 мм. Изменение размера привело к сохранению почти такого же объема при уменьшении количества цилиндров.
В системе охлаждения нового ничего нет — обычное жидкостное с принудительной циркуляцией, объем составляет 20 литров. Система наддува и охлаждения наддувочного воздуха — газотурбинная, с одноступенчатым наддувом и теплообменником типа «воздух-воздух». Системы смазки — комбинированная, с шестеренным масляным насосом и водомасляным охладителем масла.
На данный момент топливная система, пожалуй, самая сложная для локализации вещь. На первый взгляд, тут тоже не так много нового: Common Rail с многоплунжерным насосом высокого давления. Но вот самые важные компоненты — пока импортные: ТНВД, форсунки, ЭБУ — все это осталось от Liebherr. Да и турбокомпрессор этой же фирмы. В общей сложности на долю иностранных поставщиков приходится около четверти позиций, остальное либо производят на КамАЗе, либо заказывают на отечественных специализированных предприятиях.

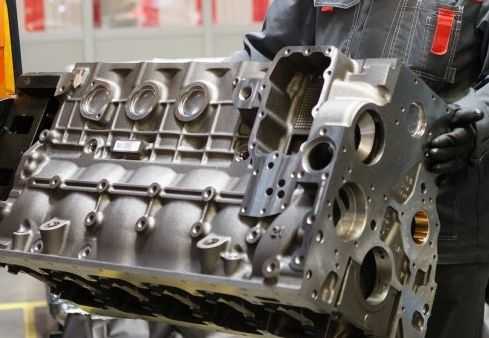

Вообще жесткости блока уделили особое внимание: дизель Liebherr D946 был тяжелым — его применяли большой частью в строительной технике и в качестве стационарного агрегата, поэтому ему пришлось снижать вес. Разумеется, жесткость от этого страдать не должна.

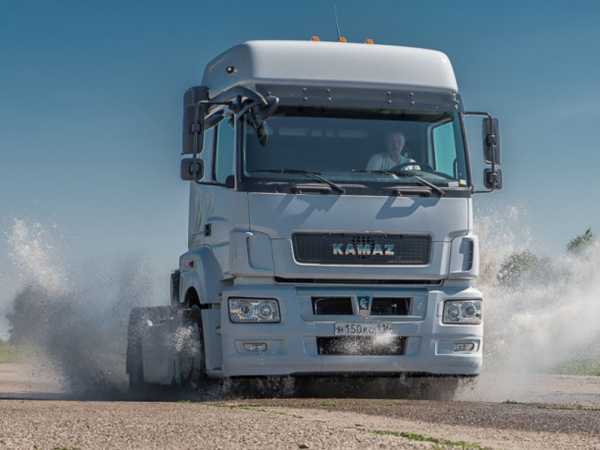

Новый мотор Р6 планируется устанавливать и на новый Камаз-Мерседес 5491Р6 имеет индивидуальные чугунные головки блока, что упрощает возможный ремонт. Коренные и шатунные шейки коленвала проходят обработку токами высокой частоты. Верхнее компрессионное и маслосъемное кольца — с хром-алмазным покрытием, а нижнее компрессионное кольцо покрытия не имеет.
Конструкция масляного насоса не только позволяет максимально быстро подать масло к основным компонентам, но и обеспечивает внутреннюю рециркуляцию избыточного масла. Сам насос — шестеренного типа, односекционный, и располагается в масляном картере. Кстати, сам поддон может быть не только металлическим, но и пластиковым — работы по его внедрению в производство сейчас ведутся на КамАЗе.
На первом этапе производства планируется выпуск 12 тысяч моторов в год, при этом время сборки каждого мотора составит чуть больше 14 минут. На втором этапе годовое количество выпущенных моторов вырастет до 30 тысяч, при этом новый мотор будет выходить с конвейера каждые пять минут.
Ожидать старта серийного производства можно будет только в 2019 году.
Михаил Баландин
Выпуск новейших двигателей КАМАЗ. V8 или R6: кто лучше?
Немного истории и вспомним: с чего всё началось и какие двигатели КАМАЗ являются наиболее актуальными на сегодняшний день.
За весь срок существования, грузовик КАМАЗ оснащался тремя силовыми агрегатами: родная восьмёрка 740-й серии, американский двигатель Камминз КАМАЗ и немецкий Даймлер. Зарубежные двигатели – это обычные шестёрки, выстроенные в ряд, как и ожидаемый всеми новый R6. Шестицилиндровые моторы наиболее востребованы в сфере производства грузового автотранспорта. А совсем недавно и 740-й считался одним из лучших! Давайте вспоминать.
Ровно 50 лет назад на ЗИЛе приступили к созданию новых грузовых машин ЗИЛ-170 с двумя задними ведущими мостами (6х4). Первенец был собран в 1969 году и его массовую сборку доверили новому автозаводу на реке Кама в Татарстане. В то время, будущий автогигант был на завершающем этапе строительства.
Новый двигатель КАМАЗ Р6 подготовка производства
Первый КАМАЗ-5320 съехал со стапелей конвейерной ленты в далёком 1967 году. Кстати, это тот самый 170-й ЗИЛ. Грузовой автомобиль оснащался ярославским мотором ЯМЗ 740 с объёмом 11 с половиной литров и мощностью в 180/210 лошадей. Первые дизельные двигатели КАМАЗ стали выпускаться в 1975 г, который и послужил началом рождения 740-й серии. Так что хорошего в этом агрегате?
Двигатель КАМАЗ 740 – это первый дизельный двигатель советских времён, в который начали заливать тосол, а не простую воду. Для регулировки температуры на двигатель установили термостат, а лопасти охлаждения радиатора стали вращаться с помощью гидропривода. Технологическими новинками в то время считались: и замкнутая система очистки масла с центрифугой, и коленвал из азотированной стали, и даже направляющие втулки для клапанов, изготавливающиеся на основе металлокерамики.
Конечно, за всё время существования мотор не раз подвергался модернизации. Но всё переделать невозможно и лучше создать что-то новое. К тому же, постоянное форсирование двигателя становилось дорогим мероприятием, а значит и малополезным занятием. Да ещё и жёсткие нормативы Евро-5, абсолютно не устраивавшие 740-й дизель с 8-ю цилиндрами. Двигатель КАМАЗ евро должен отвечать всем стандартам. В общем, настало время создания совершенно нового двигателя для КАМАЗ братства.
Но зачем? Ведь в мире достаточно много качественных шестёрок. А придумывать что-то совершенно новое очень накладно и долго. Поэтому, специалисты завода КАМАЗ решили найти основу для нового дизельного двигателя у других автопроизводителей грузового транспорта, с которыми автогигант связывают давно налаженные партнёрские связи.
Почему двигатель КАМАЗ Р6 и причём тут Liebherr?
Чуть ранее, я уже говорил, что новоиспечённый двигатель КАМАЗ обязан соответствовать всем требованиям ЕВРО-5, а с учётом долгосрочной эксплуатации и ЕВРО-6. Но V-образному двигателю с 8-ю цилиндрами не просто соблюдать эти нормативы. Ведь для выполнения всех условий нужно установка турбокомпаунда. Интересное название для неизвестного многим устройства. Так что же это такое?
В обычном дизельном двигателе вместе с выхлопными газами в никуда расходуется 30-40% тепла. А ведь это дополнительная энергия и её нужно заставить хоть как-то работать. Но как? Компания Scania первая из тех, кто взялся решить эту проблему. В 1961 г. она впервые в мире смонтировала на один из своих двигателей турбокомпрессор. Большая часть водителей знакомы с этим устройством и принципом его работы: это когда выхлопные газы помогают попаданию в камеру сгорания большего количества воздуха. КПД двигателя вырос на порядок, но этого оказалось недостаточно. И тогда изобрели турбокомпаунд.
Здесь принцип действия несколько другой. Главная цель: через гидромуфту при помощи понижающего редуктора передать прямо на коленчатый вал КАМАЗ энергию отработанных газов. То есть, высвободившиеся газы, перед тем, как вылететь в атмосферу, раскручивают гидромуфту. А она, в свою очередь, с помощью увеличенных редуктором оборотов заставляет крутиться маховик, прикрученный на коленвал двигателя КАМАЗ. Вроде бы всё просто, но только на словах. А на самом деле: намного серьёзней и сложнее. Но об этом в другой раз. В общем одно радует, что турбокомпаунд этот – довольно эффективная и нужная вещь. Кроме увеличения КПД, выполняются все требования не только нынешнего ЕВРО-5, но и будущего ЕВРО-6.
Такие автогиганты, как СКАНИЯ и ВОЛЬВО, давно устанавливающие на моторы своих машин турбокомпаунды, доказали остальным производителям грузового транспорта о необходимости монтажа нового устройства. Но есть одна проблема: у V8 выхлопная система довольно сложная штука и монтаж турбокомпаундного блока мероприятие довольно тяжелое и бесполезное с технической точки зрения. К тому же, это очень дорого и объёмно. А вот рядный двигатель – самый подходящий вариант, тут и с монтажом чудо-изобретения нет никаких проблем, и со стоимостью намного проще (на Р6 не требуется установка балансирных валов, снижающих КПД мотора). Так что все аргументы в правоту рядного двигателя. И два слова о немецком производителе грузовиков компании Liebherr.
Liebherr – давний партнёр КАМАЗ. Ещё в советские времена, в далёком 1973 году, немецкие специалисты помогали налаживать отдельную производственную линию по выпуску и сборке КПП КАМАЗ. Сотрудничество с Либхерр продолжается и по сей день. К тому же, оно довольно выгодно и перспективно. Тем более, что на нынешний КАМАЗ устанавливают газодизельные двигатели мощностью в 900 л. с.
Давайте вспоминать! Что находиться под кабиной дакаровского 4326? Верно: Liebherr. Так вот, отличная репутация и не высокие запросы помогли руководству завода КАМАЗ решить проблему с выбором. За основу на вооружение был взят D946 компании Liebherr. Копия не копия, но новый Р6 – это совместная разработка обоих автопроизводителей. Так каким будет двигатель будущего из Набережных Челнов?
Конструкция новых двигателей КАМАЗ
А сейчас, самое интересное: конструкционные новинки и ключевые моменты сборки нового двигателя в новейшей истории КАМАЗа. Но сначала отметим, что двигатель Cummins КАМАЗ и будущий Р6 – два совершенно разных мотора.
Первое, что нужно знать, это дизельный двигатель, в котором воспламенение горючей смеси происходит во время сжатия. У нового двигателя степень сжатия равна 18. Впрыскивание топлива осуществляется прямо в поршень, так как в нём стала располагаться камера сгорания. С учётом этой характеристики увеличился диаметр поршня до 130 мм, на 740-й устанавливались поршни с диаметром 120 мм. Ход поршня на новеньком двигателе КАМАЗ тоже увеличился: с классических 130 мм до новых 150 мм. Моторы с такой поршневой дистанцией называют «длинноходными». Здесь надо отметить, что уменьшение числа цилиндров не повлияло на снижение рабочего объёма, так как сам поршень увеличился в диаметре.
Система охлаждения осталась на прежнем уровне: жидкостная, с объёмом 20 литров, с принудительным циркулированием. Нет новшеств и в системе наддува – всё та же газотурбинная, в которой осуществляется одноступенчатый наддув воздушной среды и охлаждение по типу «воздух/воздух». Механизм смазки двигателя КАМАЗ комплексный с воздушномасляным радиатором, сдвоенным фильтром и шестерёнчатым насосом подачи масла.
Надо отметить, что такие составляющие, как: ТНВД, ЭБУ и форсунки полностью изготовлены на заводах компании Liebherr.
Поэтому, топливная система, на сегодняшний день, остаётся на 25% зависимой от иностранных поставщиков, так как к уже сказанным элементам нужно добавить и турбокомпрессор, собирающийся у немцев. Оставшиеся позиции изготавливаются либо в производственных цехах автопредприятия КАМАЗ, либо закупаются на заказ у отечественных производителей.
В заводском цехе изготовления двигателей уже осуществили пробные попытки отлива блока цилиндров. Теперь на блоке будут отливаться и «улитка» для охлаждающей жидкости, и крепёжные фланцы для масляного радиатора с воздушным компрессором. Найдутся места крепления и для ТНВД. Также, блок цилиндров КАМАЗ оснастили дополнительными рёбрами жесткости. Зачем? Давайте уточним.
Так как, оригинал Liebherr D946 является тяжёлым агрегатом (основное использование в строительной технике и стационарных генераторах), то Р6 должен иметь меньший вес. Следовательно, в отливе блока цилиндров двигателя КАМАЗ используются более лёгкие, но хрупкие, сплавы. А жёсткость должна соответствовать всем необходимым для эксплуатации требованиям.
Мощность рядного двигателя КАМАЗ
Новый двигатель КАМАЗ станет в 1,5 раза мощнее классики. Да, у 740-го двигателя есть возможности для форсирования, но тогда придётся применять дорогостоящие технологии, а это, в свою очередь, отразится на окончательной стоимости.
На Р6 будет устанавливаться персональная головка блока двигателя КАМАЗ, которая в разы упростит проведение ремонта.
Вал коленчатый КАМАЗ также пройдёт путь небольшой модернизации. Шейки коленвала, шатунные с коренными, будут проходить обязательную высокочастотную обработку. Верхние поршневые и маслосъёмные кольца будут хромированы с нанесённой алмазной крошкой, в то время, как нижнее поршневое кольцо останется полностью без какого-либо покрытия.
Полностью изменится устройство масляного насоса. Теперь масло будет поставляться к основным узлам двигателя КАМАЗ и его деталям значительно быстрее.

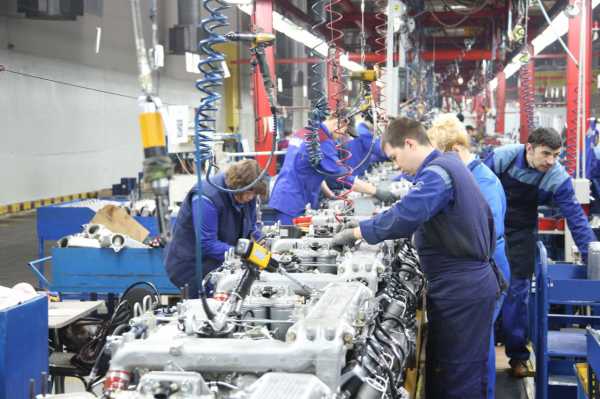

Скорость сборки двигателей КАМАЗ

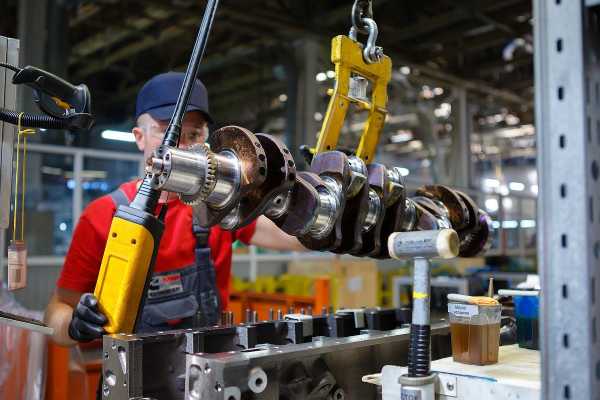

Для будущей сборки Р6 на КАМАЗ осуществляется монтаж нового фрикционного роликообразного конвейера. Транспортный путь блока будет проходить через 34 пункта остановки, на которых предусмотрены: ручная сборка, полуавтоматический и автоматический режимы сборки. Что, где и как разберём отдельно.
Автоматика возьмёт на себя функции контроля усилий поворота коленчатого вала, а также, действие нанесения герметичных материалов на места соединений корпусных элементов. Контроль качества комбинированных деталей то же будет выполнять она.
Полуавтоматы будут осуществлять контроль утечки воздуха сквозь клапана системы впрыска и системы выпуска. Они же будут проверять на герметичность и все задействованные в эксплуатации двигателя системы, необходимые для нормального функционирования.
Остальное будет собираться вручную. При этом, планируется применение электро/пневмоинструмента для резьбовых соединений. Данные работы будут проводиться в несколько этапов и в строгой последовательности, где будет осуществляться контроль угла доворота и момента затяжки.
Заключительная стадия производства – проверка двигателя КАМАЗ на стенде. К испытаниям мотора подготавливают новый стенд, на котором не будет осуществляться полная обвязка. Заправка маслом и окончательная сборка будет происходить вне стенда, что значительно сэкономит время испытаний. Перед тестированием и попаданием на стенд будет подсоединяться и коробка передач КАМАЗ. На стенде останется только программирование ЭБУ с дальнейшим тестированием и обкатка двигателя КАМАЗ с диагностированием всех задействованных в эксплуатации систем. А также, расчёты расхода топлива, измерение рабочей температуры и давления в системе смазки, определение номинальных и максимальных значений вращения коленчатого вала.
Контроль качества будет осуществляться системой управления QDM. Она может собирать все имеющиеся данные о новоиспечённом двигателе КАМАЗ. Это и дата выпуска с серийным номером, и момент затяжки резьбовых соединений с порядком действий. Вся полученная таким образом информация будет сохраняться в электронной базе данных и архивироваться в специальной сборочной карте в электронном виде, которая в дальнейшем будет храниться в компьютерном архиве предприятия. Так что, историю сборки двигателя КАМАЗ Р6 можно будет прочитать в любой момент.
Конвейер будет работать со скоростью 4 м в минуту, что позволить выпустить в первый рабочий год 12 000 двигателей КАМАЗ. На сборку одного Р6 будет затрачиваться немногим более 14 минут. В дальнейшем планируется серийный выпуск 30 000 экземпляров, при том, что время изготовления одного мотора сократиться до 5 минут.
Старт массовой сборки Р6 намечен на 2019 год, хотя работа над новым мотором КАМАЗ уже подходит к завершению. Одновременно ведутся работы и по обновлению кабины, так как Р6 нельзя установить на классические формы. Скорее всего внешний вид обновленного КАМАЗ будет сильно отличаться от прежнего облика. А пока, нам остаётся только ждать и продолжать ездить на проверенных временем стареньких машинах.
Купить двигатели КАМАЗ вы можете в нашей компании.
dvigatelkama.ru
«КАМАЗ» ЗАПУСКАЕТ НОВЫЙ КОНВЕЙЕР ПО ПРОИЗВОДСТВУ ДВИГАТЕЛЕЙ Р6
15 декабря 2017 года. На «КАМАЗе» состоялось официальное мероприятие по сдаче финального этапа работ в рамках разработки и производства семейства шестицилиндровых рядных двигателей Р6. Партнёром лидера российского грузового машиностроения в реализации проекта стал один из ведущих мировых производителей – группа компаний Liebherr.
25 марта 2014 года в Германии в городе Эхинген между ПАО «КАМАЗ» и группой компаний Liebherr был подписан договор на разработку нового перспективного семейства рядных шестицилиндровых двигателей мощностью от 400 до 700 лошадиных сил экологического класса «Евро-5» и, в перспективе, «Евро-6». Позднее, 10 июня 2014 года, приказом генерального директора Сергея Когогина на «КАМАЗе» был открыт проект с рабочим названием «Тибет». За три года на заводе двигателей проведена масштабная работа: построены площадки и смонтировано оборудование для производства блоков и головок цилиндров, смонтированы линии сборки двигателей, окраски силовых агрегатов Р6. В декабре нынешнего года обработана первая деталь нового двигателя и на линию сборки заложены первые двигатели КАМАЗ 910.10.
С вводом в эксплуатацию нового конвейера значительно расширяются производственные возможности ПАО «КАМАЗ». В 2018 году будет запущено серийное производство нового семейства камазовских двигателей – шестицилиндровых рядных двигателей Р6. Этими моторами будут оснащаться камские грузовики перспективного поколения К5, производство которых запланировано на 2019 год.
«Инновационный подход, заложенный в основе наших проектов, особенно востребован в производстве автомобилей КАМАЗ перспективного модельного ряда, над созданием которых мы работаем в настоящее время, – отметил генеральный директор ПАО «КАМАЗ» Сергей Когогин. – Мы стремимся сделать наш продукт оптимальным для потребителя и выйти на новые рынки сбыта. Новые мощные и надёжные двигатели Р6, созданные в сотрудничестве с нашим партнёром на основе передовых мировых технологий, позволят нам существенно улучшить технические и потребительские характеристики автомобилей и сделать грузовики безопаснее для людей и окружающей среды».
Группа компаний Liebherr уже более 30 лет осуществляет разработку и производство двигателей для сложных климатических и эксплуатационных условий. Наряду с двигателями департамент Liebherr Components специализируется на разработке и производстве широкого спектра высокотехнологичных узлов и агрегатов. Производственная программа департамента охватывает системы механического, гидравлического и электропривода, дизельные и газовые двигатели, топливные системы, аксиально-поршневые узлы, гидравлические моторы и насосы, гидроцилиндры, опорно-поворотные устройства, редукторы и лебёдки, а также компоненты электроники.
«История сотрудничества наших компаний насчитывает многие годы, с тех пор как наши компании начали работать над разработкой коробки передач для первых КАМАЗов. В связи с этим особенно приятно присутствовать при рождении нового двигателя, ставшего результатом упорной работы наших разработчиков и инженеров. Впечатляет и новейшая производственная линия, созданная исключительно под двигатели Р6. Я хотел бы выразить особую благодарность работником КАМАЗа, сделавшим возможным реализацию данного проекта и пожелать успехов с новым двигателем», – отметил президент группы компаний Liebherr, почётный доктор инженерных наук Вилли Либхерр.

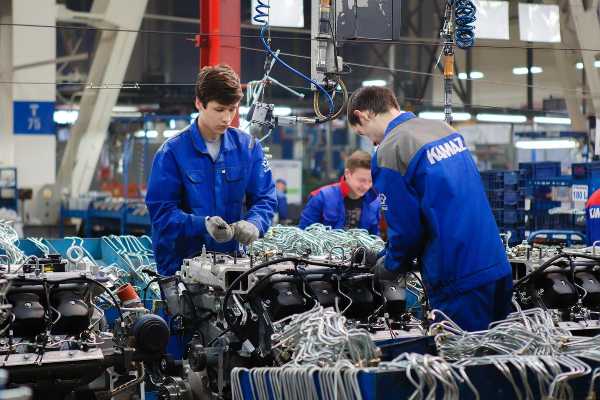

Новый конвейер «КАМАЗа» по производству двигателей Р6 оснащён по последнему слову техники, в некоторых моментах он превосходит зарубежные аналоги. Большое внимание уделяется соблюдению технологии и детальному контролю качества, – каждая операция прослеживается на 100%. Таким образом обеспечивается высокий уровень качества силового агрегата для автомобилей КАМАЗ поколения К5.
Сегодня все линии нового конвейера работают в пуско-наладочном режиме. До конца 2017 года планируется выпуск 7-10 силовых агрегатов. Промышленное производство двигателей Р6 будет налажено в марте 2018 года. Новая линия рассчитана на выпуск 12 тыс. силовых агрегатов в год. В рамках проекта на заводе двигателей «КАМАЗа» создано 150 новых рабочих мест.
kamaz.ru
«КАМАЗ» ЗАПУСКАЕТ НОВЫЙ КОНВЕЙЕР ПО ПРОИЗВОДСТВУ ДВИГАТЕЛЕЙ Р6
15 декабря 2017 года. На «КАМАЗе» состоялось официальное мероприятие по сдаче финального этапа работ в рамках разработки и производства семейства шестицилиндровых рядных двигателей Р6. Партнёром лидера российского грузового машиностроения в реализации проекта стал один из ведущих мировых производителей – группа компаний Liebherr.
25 марта 2014 года в Германии в городе Эхинген между ПАО «КАМАЗ» и группой компаний Liebherr был подписан договор на разработку нового перспективного семейства рядных шестицилиндровых двигателей мощностью от 400 до 700 лошадиных сил экологического класса «Евро-5» и, в перспективе, «Евро-6». Позднее, 10 июня 2014 года, приказом генерального директора Сергея Когогина на «КАМАЗе» был открыт проект с рабочим названием «Тибет». За три года на заводе двигателей проведена масштабная работа: построены площадки и смонтировано оборудование для производства блоков и головок цилиндров, смонтированы линии сборки двигателей, окраски силовых агрегатов Р6. В декабре нынешнего года обработана первая деталь нового двигателя и на линию сборки заложены первые двигатели КАМАЗ 910.10.
С вводом в эксплуатацию нового конвейера значительно расширяются производственные возможности ПАО «КАМАЗ». В 2018 году будет запущено серийное производство нового семейства камазовских двигателей – шестицилиндровых рядных двигателей Р6. Этими моторами будут оснащаться камские грузовики перспективного поколения К5, производство которых запланировано на 2019 год.
«Инновационный подход, заложенный в основе наших проектов, особенно востребован в производстве автомобилей КАМАЗ перспективного модельного ряда, над созданием которых мы работаем в настоящее время, – отметил генеральный директор ПАО «КАМАЗ» Сергей Когогин. – Мы стремимся сделать наш продукт оптимальным для потребителя и выйти на новые рынки сбыта. Новые мощные и надёжные двигатели Р6, созданные в сотрудничестве с нашим партнёром на основе передовых мировых технологий, позволят нам существенно улучшить технические и потребительские характеристики автомобилей и сделать грузовики безопаснее для людей и окружающей среды».
Группа компаний Liebherr уже более 30 лет осуществляет разработку и производство двигателей для сложных климатических и эксплуатационных условий. Наряду с двигателями департамент Liebherr Components специализируется на разработке и производстве широкого спектра высокотехнологичных узлов и агрегатов. Производственная программа департамента охватывает системы механического, гидравлического и электропривода, дизельные и газовые двигатели, топливные системы, аксиально-поршневые узлы, гидравлические моторы и насосы, гидроцилиндры, опорно-поворотные устройства, редукторы и лебёдки, а также компоненты электроники.
«История сотрудничества наших компаний насчитывает многие годы, с тех пор как наши компании начали работать над разработкой коробки передач для первых КАМАЗов. В связи с этим особенно приятно присутствовать при рождении нового двигателя, ставшего результатом упорной работы наших разработчиков и инженеров. Впечатляет и новейшая производственная линия, созданная исключительно под двигатели Р6. Я хотел бы выразить особую благодарность работником КАМАЗа, сделавшим возможным реализацию данного проекта и пожелать успехов с новым двигателем», – отметил президент группы компаний Liebherr, почётный доктор инженерных наук Вилли Либхерр.
Новый конвейер «КАМАЗа» по производству двигателей Р6 оснащён по последнему слову техники, в некоторых моментах он превосходит зарубежные аналоги. Большое внимание уделяется соблюдению технологии и детальному контролю качества, – каждая операция прослеживается на 100%. Таким образом обеспечивается высокий уровень качества силового агрегата для автомобилей КАМАЗ поколения К5.
Сегодня все линии нового конвейера работают в пуско-наладочном режиме. До конца 2017 года планируется выпуск 7-10 силовых агрегатов. Промышленное производство двигателей Р6 будет налажено в марте 2018 года. Новая линия рассчитана на выпуск 12 тыс. силовых агрегатов в год. В рамках проекта на заводе двигателей «КАМАЗа» создано 150 новых рабочих мест.
kamaz.ru
Начало производства нового двигателя для КАМАЗа
V8 и R6: кто кого?
Начнем с небольшой справки и расскажем, какие моторы сейчас устанавливают на челнинские грузовики и почему.
В КАМАЗах можно встретить три агрегата: «родной» дизель 740-й серии, а также моторы Daimler OM 457 и Cummins. 740-е моторы — единственные в линейке, имеющие восемь цилиндров.
Импортные моторы — рядные «шестерки», как и будущий новый Р6. Такие двигатели сейчас наиболее популярны в мире грузовой техники. А ведь когда-то и 740-й мотор был вполне передовым агрегатом! Давайте вспомним его историю.
В 1967 году на московском заводе имени Лихачева приступили к разработке семейства грузовиков ЗиЛ-170 с колесной формулой 6х4. В 1969 году первый образец был готов, и его производство передали новому заводу в Набережных Челнах, который в это время еще находился на этапе строительства.
В 1976 году с конвейера нового предприятия сошел КАМАЗ-5320, который, по сути, и был тем самым 170-м ЗиЛом. Силовым агрегатом тогда являлся ярославский ЯМЗ объемом 11,5 л, который выдавал от 180 до 210 л.с. Выпуск этих дизелей был налажен на КамАЗе еще в 1975 году, и отсюда берет начало агрегат 740-й серии. Чем же был хорош этот мотор?
Во-первых, дизель КамАЗа — первый из советских двигателей, получивший закрытую систему охлаждения, в которой должен был использоваться тосол, а не вода. Привод крыльчатки охлаждения радиатора получил гидромуфту, а вся система — термостат. Были в этом моторе и другие технологические новинки (полнопоточная система фильтрации масла с центрифугой, азотированный коленвал, съемные направляющие втулки из металлокерамики для клапанов и пр.), но с тех пор прошло сорок лет.
Само собой, за эти десятилетия мотор неоднократно модифицировался, но ничего нельзя переделывать бесконечно: когда-то все равно придется изобретать что-то принципиально новое. Тем более что форсировать старый мотор стало уже просто дорого и оттого еще более бессмысленно. Прибавьте сюда жесткие нормы Евро-5, «прокрустово ложе», слишком тесное для старого V8. Одним словом, необходимость создавать новый двигатель появилась уже давно.
В мире очень много хороших рядных «шестерок». Можно, конечно, придумать еще один мотор, но это было бы неоправданно долго и дорого. В современном автомобильном производстве уже давно сложились несколько иные тенденции, поэтому базу для нового мотора решили поискать среди других производителей, с которыми у предприятия налажены давние партнерские отношения.
Почему Р6 и причем тут Liebherr?
Я уже говорил, что новый мотор КамАЗа должен обязательно соответствовать Евро-5, а в перспективе — и Евро-6. Двигателю V8 тяжело уложиться в эти нормы в принципе: с ним очень плохо «уживается» устройство со сложным и страшным названием турбокомпаунд. Что это за зверь такой?
В среднестатистическом дизеле с отработавшими газами в никуда вылетает около 30-40% тепловой энергии, которую очень хочется как-то заставить работать. Впервые этот фокус частично удался у компании Scania, которая в 1961 году установила на один из своих двигателей турбокомпрессор. Устройство знакомо большинству автолюбителей: если очень коротко, то оно при помощи отработавших газов нагнетает дополнительный воздух в камеру сгорания. Неплохо, но недостаточно. И тогда придумали турбокомпаунд.
Его задача несколько иная: он через гидромуфту и понижающий редуктор передает энергию газов непосредственно на коленвал. Он, можно сказать, берет механическую энергию из ниоткуда и отдает ее напрямую на вал. Это — если объяснять в двух словах. На деле все гораздо сложнее и интереснее, но углубляться в теорию двигателестроения и особенности режимов работы мотора под нагрузкой и без нее мы не будем. Просто примем тот факт, что штука эта очень полезная и эффективная, с ее помощью можно значительно повысить КПД двигателя, а главное — уложиться в строгие экологические нормы, причем не только настоящие, но и будущие.
Мотору 740 уже больше 40 лет
Турбокомпаунд стоит на многих грузовиках, в первую очередь, конечно, на Сканиях, но есть, например, и на Вольво. На сегодня мнение о необходимости установки турбокомпаундного блока на ДВС грузовой техники почти однозначное: ставить надо. Только вот на V8 с его крайне сложной системой выпуска установка турбокомпаунда оказывается тяжелым и бесполезным занятием. Во-первых, получится дорого, а во-вторых, турбокомпаунд увеличит и без того значительные габариты мотора. Другое дело — рядная компоновка: тут с установкой чудо-устройства все гораздо проще.
Есть еще один аргумент в пользу рядной «шестерки» — ее стоимость. Дело в том, что V8 — мотор не сбалансированный, и для снижения вибраций приходится устанавливать дополнительные балансирные валы. Они не только понижают КПД (часть энергии сгоревшего топлива тратится на вращение валов), но и повышают стоимость двигателя. А вот R6 является как раз наиболее сбалансированным от природы мотором, балансирные валы не нужны ему в принципе. Разумеется, конструкция мотора становится проще и дешевле.
Сбалансированность, относительная простота конструкции и невысокая стоимость производства стали главными аргументами в пользу рядной компоновки будущего мотора. Итак, с этим, вроде бы, понятно. Теперь пару слов о компании Liebherr.
По логике вещей мерседесовский мотор должен быть в приоритете для нового Камаза, но на конвейере оказался Либхер
Еще в 1973 году, за три года до запуска производства первых машин, немецкая компания Liebherr стала партнером СССР при проектировании отдельного производства КамАЗа — производства коробок передач. С тех пор сотрудничество с этим производителем почти не прекращалось и всегда было выгодным и конструктивным.
Хорошая репутация и не слишком большие запросы немецкого партнера позволили при выборе нового мотора рассматривать в виде основы двигатель Liebherr D946. Так что же за двигатель мы будем ждать от челнинцев?
Шесть в ряд: подробности о новом двигателе КАМАЗ Р6
Степень сжатия нового мотора — 18. Впрыск топлива — непосредственно в камеру сгорания, расположенную в поршне. При диаметре цилиндра 130 мм ход поршня составит 150 мм — такие моторы называют «длинноходными». Кстати, предыдущие моторы КАМАЗ-740 тоже были длинноходными — 120х130 мм. Изменение размера привело к сохранению почти такого же объема при уменьшении количества цилиндров.
В системе охлаждения нового ничего нет — обычное жидкостное с принудительной циркуляцией, объем составляет 20 литров. Система наддува и охлаждения наддувочного воздуха — газотурбинная, с одноступенчатым наддувом и теплообменником типа «воздух-воздух». Системы смазки — комбинированная, с шестеренным масляным насосом и водомасляным охладителем масла.
На данный момент топливная система, пожалуй, самая сложная для локализации вещь. На первый взгляд, тут тоже не так много нового: Common Rail с многоплунжерным насосом высокого давления. Но вот самые важные компоненты — пока импортные: ТНВД, форсунки, ЭБУ — все это осталось от Liebherr. Да и турбокомпрессор этой же фирмы. В общей сложности на долю иностранных поставщиков приходится около четверти позиций, остальное либо производят на КамАЗе, либо заказывают на отечественных специализированных предприятиях.
Вообще жесткости блока уделили особое внимание: дизель Liebherr D946 был тяжелым — его применяли большой частью в строительной технике и в качестве стационарного агрегата, поэтому ему пришлось снижать вес. Разумеется, жесткость от этого страдать не должна.
Новый мотор Р6 планируется устанавливать и на новый Камаз-Мерседес 5491
Р6 имеет индивидуальные чугунные головки блока, что упрощает возможный ремонт. Коренные и шатунные шейки коленвала проходят обработку токами высокой частоты. Верхнее компрессионное и маслосъемное кольца — с хром-алмазным покрытием, а нижнее компрессионное кольцо покрытия не имеет.
Конструкция масляного насоса не только позволяет максимально быстро подать масло к основным компонентам, но и обеспечивает внутреннюю рециркуляцию избыточного масла. Сам насос — шестеренного типа, односекционный, и располагается в масляном картере. Кстати, сам поддон может быть не только металлическим, но и пластиковым — работы по его внедрению в производство сейчас ведутся на КамАЗе.
На первом этапе производства планируется выпуск 12 тысяч моторов в год, при этом время сборки каждого мотора составит чуть больше 14 минут. На втором этапе годовое количество выпущенных моторов вырастет до 30 тысяч, при этом новый мотор будет выходить с конвейера каждые пять минут.
Ожидать старта серийного производства можно будет только в 2019 году.
www.autotruck-press.ru
Новый двигатель КАМАЗ Р6 перешёл в стадию подготовки производства
Портал «Колёса.ру» побывал в Набережных Челнах на заводе КАМАЗ, где выяснил новые подробности о ходе проекта по созданию отечественного двигателя для грузовых автомобилей.
Прежде всего, стоит отметить высокий процент локализации нового КАМАЗ Р6. В настоящее время всего 25% от общего количества деталей и компонентов составляют импортные закупки. Главный инженер КАМАЗа Фёдор Назаров сообщил, что в числе иностранных позиций находятся топливная аппаратура, аналогов которой в России не выпускают, турбокомпрессор и распредвал. Ведутся переговоры по этим наименованиям с Китаем, «чтобы обеспечить санкционную устойчивость продукту». КАМАЗ также ведёт работу с отечественными компаниями: по распредвалу — с саратовским предприятием «Серп и молот», которое и на данный момент является партнёром челнинского завода.

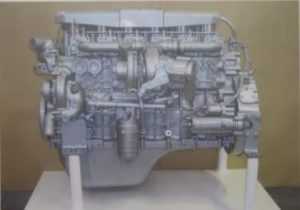

На фото: новый двигатель КАМАЗ Р6. Отливка первой партии головки блока произошла, но были сложности, обусловленные разными габаритами текущего моторного ряда и размерами нового двигателя. Новый выше и длиннее. Все проблемы были решены, отливка произошла, техническая документация отправлена поставщику оборудования для настроек линии обработкиКогда проект только стартовал в 2013 году, по словам Фёдора Назарова, планировалось, что производство будет осуществляться с использованием практически 100% компонентов из-за границы. Сейчас удалось добиться значительных успехов по данному направлению: на долю иностранных позиций деталей приходится 25%. Пул поставщиков для нового двигателя на 90% состоит из компаний, с которыми КАМАЗ работает и в настоящее время. На самом КАМАЗе уже локализовано порядка 100 позиций (к примеру, шестерни ГРМ и масляного поддона; ведутся работы по изготовлению поддона из пластика), 290 — изготавливаются и будут изготавливаться на российских профильных предприятиях.
Согласно производственной карте, сейчас проект по созданию нового рядного двигателя для КАМАЗа находится в стадии «подготовка производства». Получена и проработана вся техническая документация серии прототипов двигателей, по которой, собственно, и начинается подготовка. Двигатели, изготовленные в соответствии с этими нормативами, проходят длительные испытания на подтверждение надежности.
Как сообщал портал «Колёса.ру» ранее, ресурс новой рядной «шестёрки» КАМАЗа составит 1.5 миллиона километров, а межсервисный интервал — 150 000 км (при эксплуатации на дорогах класса «А»). Максимальная мощность КАМАЗ Р6 тоже называлась: двигатель можно будет форсировать до 750 л.с. без внесения существенных изменений в конструкцию. В списке заявленных трансмиссий присутствуют МКП, «робот» и «автомат».
По планам, серийное производство семейства шестицилиндровых двигателей стартует в 2019 году.
www.kolesa.ru
Подготовка к производству нового дизельного двигателя КАМАЗ Р6
Веб-портал «Колёса.ру» в материале Евгения Костина «Новый двигатель КАМАЗ Р6 перешёл в стадию подготовки производства» сообщает, что побывал в Набережных Челнах на заводе КАМАЗ, где выяснил новые подробности о ходе проекта по созданию отечественного дизельного двигателя КАМАЗ Р6 (КАМАЗ-910/920) для грузовых автомобилей [двигатель был разработан совместно с Liebherr-International AG — bmpd].

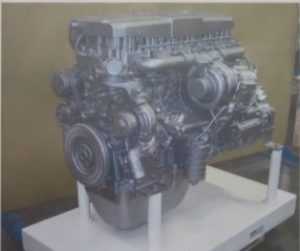

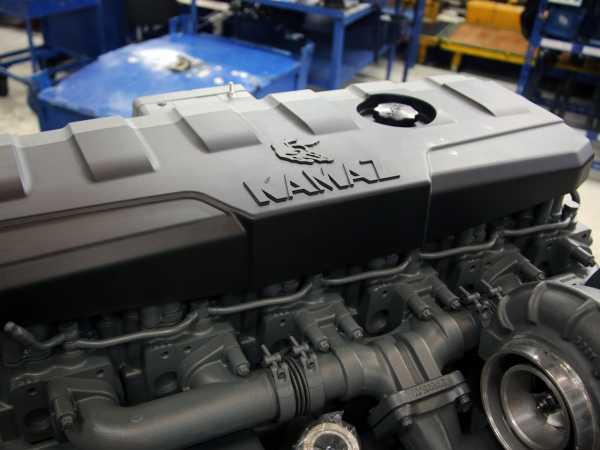

Новый дизельный двигатель КАМАЗ Р6 (КАМАЗ-910/920) (с) www.kolesa.ru
Прежде всего, стоит отметить высокий процент локализации нового КАМАЗ Р6. В настоящее время всего 25% от общего количества деталей и компонентов составляют импортные закупки. Главный инженер КАМАЗа Фёдор Назаров сообщил, что в числе иностранных позиций находятся топливная аппаратура, аналогов которой в России не выпускают, турбокомпрессор и распредвал. Ведутся переговоры по этим наименованиям с Китаем, «чтобы обеспечить санкционную устойчивость продукту». КАМАЗ также ведёт работу с отечественными компаниями: по распредвалу — с саратовским предприятием «Серп и молот», которое и на данный момент является партнёром челнинского завода.
Отливка первой партии головки блока произошла, но были сложности, обусловленные разными габаритами текущего моторного ряда и размерами нового двигателя. Новый выше и длиннее. Все проблемы были решены, отливка произошла, техническая документация отправлена поставщику оборудования для настроек линии обработки.
Когда проект только стартовал в 2013 году, по словам Фёдора Назарова, планировалось, что производство будет осуществляться с использованием практически 100% компонентов из-за границы. Сейчас удалось добиться значительных успехов по данному направлению: на долю иностранных позиций деталей приходится 25%. Пул поставщиков для нового двигателя на 90% состоит из компаний, с которыми КАМАЗ работает и в настоящее время. На самом КАМАЗе уже локализовано порядка 100 позиций (к примеру, шестерни ГРМ и масляного поддона; ведутся работы по изготовлению поддона из пластика), 290 — изготавливаются и будут изготавливаться на российских профильных предприятиях.
Согласно производственной карте, сейчас проект по созданию нового рядного двигателя для КАМАЗа находится в стадии «подготовка производства». Получена и проработана вся техническая документация серии прототипов двигателей, по которой, собственно, и начинается подготовка. Двигатели, изготовленные в соответствии с этими нормативами, проходят длительные испытания на подтверждение надежности.
Как сообщал портал «Колёса.ру» ранее, ресурс новой рядной «шестёрки» КАМАЗа составит 1.5 миллиона километров, а межсервисный интервал — 150 000 км (при эксплуатации на дорогах класса «А»). Максимальная мощность КАМАЗ Р6 тоже называлась: двигатель можно будет форсировать до 750 л.с. без внесения существенных изменений в конструкцию. В списке заявленных трансмиссий присутствуют МКП, «робот» и «автомат».
По планам, серийное производство семейства шестицилиндровых двигателей стартует в 2019 году.

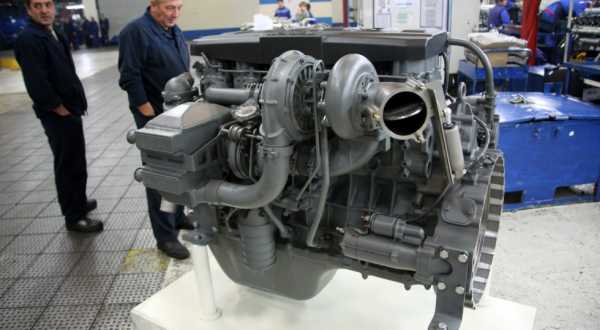

Дизельный двигатель КАМАЗ-920.10-700 семейства КАМАЗ Р6 (с) www.kolesa.ru

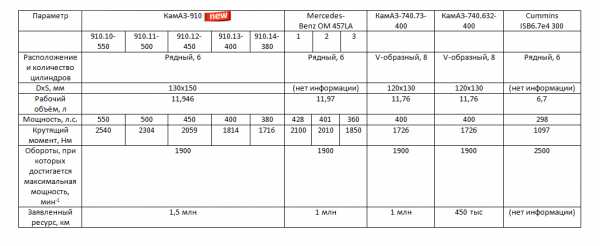

Основные параметры нового семейства двигателей КАМАЗ-910 в сравнении с аналогами (с) www.kolesa.ru
