От фейерверка до боеприпасов
Много шума из огня
Боевые припасы являются компонентом вооружения или военной техники, предназначенным для поражения живой силы противника или военной техники, разрушения сооружений, а также выполнения специальных задач, таких как освещение, задымление, заброска каких-либо материалов и пр.
Боеприпасы классифицируются по принадлежности, по назначения и по характеру снаряжения. Типология боеприпасов насчитывает более сотни видов.
К боеприпасам относятся авиационные и глубинные бомбы, артиллерийские снаряды, боевые части различных типов ракет и торпед, сами ракеты и торпеды, гранаты, дымовые шашки, инженерные и морские мины, патроны к стрелковому оружию, подрывные заряды, реактивные снаряды.
Принцип действия любого из перечисленных боевых припасов основан на использовании взрывчатых веществ.
Взрывчатые вещества могут быть использованы в двух назначениях: в качестве метательных зарядов для различного рода оружия, то есть придают снаряду определенную начальную скорость, как это происходит при выстреле из огнестрельного оружия. Также взрывчатыми веществами снаряжают боевые части снарядов артиллерии, ракет, мин, бомб, торпед, гранат и пр.
Основой взрыва является выделение энергии, что и приводит в действие механизм боеприпаса. Взрыву предшествует быстропротекающий физический или физико-химический процесс, в результате которого выделяется энергия, которая приводит к ударным, вибрационным и тепловым воздействиям на окружающую среду.
Карманная артиллерия
Одним из первых распространенных боеприпасов стала ручная граната, которая популярна и сегодня. Еще в XV веке глиняные горшки заполняли порохом или горючей жидкостью и снабжали их простейшим фитилем, выполнявшим функцию активатора взрыва.
Гранату в ее привычном понимании изобрел в начале XX века британец Мартин Хейл. За столетний период использования ее конструкция не претерпела кардинальных изменений. Менялся только корпус, или «рубашка», гранаты, и предлагались различные модификации активатора запала.
Основной схемой, которая используется и сегодня, стал принцип прототипа Хейла.
Внешняя оболочка гранаты — «рубашка» рифленой сегментированной формы заполняется взрывчатым веществом, как правило тротилом. В центре всего устройства есть круглое отверстие, в которое завинчивается цилиндрический запал. Детонация происходит с задержкой за счет известной скорости горения порохового столбика.
Гранаты бывают наступательные, оборонительные, а также нелетального действия, как, например, шумовые, дымовые и световые.

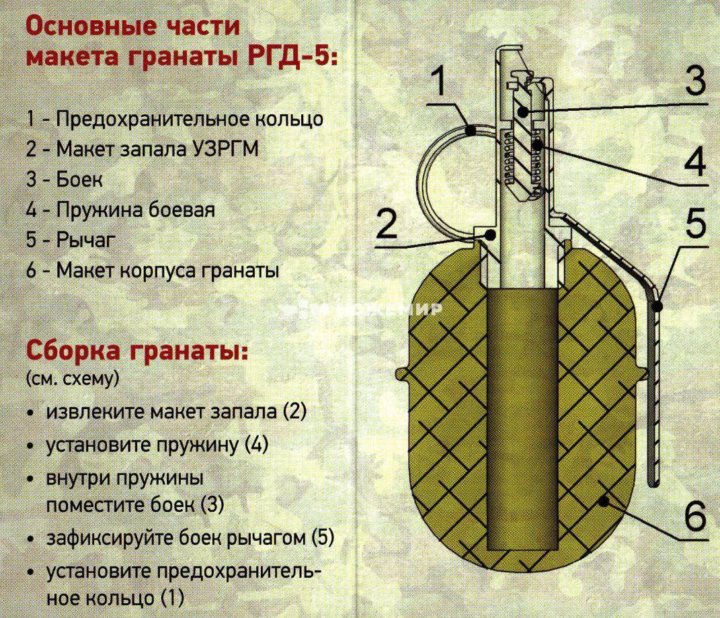

Самыми распространенными в мире стали ручные гранаты Ф-1 и РГД-5. Они отличаются по назначению, а следовательно, и по техническим характеристикам.
Ручная граната Ф-1 — оборонительная, а РГД-5 — наступательная.
Несмотря на различные цели использования Ф-1 и РГД-5 имеют общепринятую схему.
Корпус заполнен тротилом. Масса его в двух типах гранат отличается. Казалось бы, чтобы тяжелые осколки разбросать дальше, требуется больше тротила. Разницу составляет вес гранат из-за объема тротила внутри и материал, из которого изготовлена рубашка.
Мирный взрыв
Принцип детонационного взрыва используется в таком мирном и всеми любимом с детства устройстве, как фейерверк.
Он был изобретен в Китае в XII веке и быстро распространился по всему миру.
Фейерверк состоит из корпуса, заряда, пироэлементов и средств воспламенения. Корпус, как правило, состоит из бумаги, картона, алюминия или пластмасс, а заряды — из дымных или бездымных порохов и пиротехнических составов. Пироэлементы представляют собой звездочки, факелы, таблетки из световых и звуковых пиротехнических составов. В качестве средства воспламенения используют огнепроводный шнур и электровоспламенители. При горении пиротехнические составы могут достигать высокой температуры (до 3000 °C).
Со временем фейерверки начали модернизироваться и совершенствоваться. Они стали многозарядными, разноцветными.
Однако стоит отметить, что механизм приведения в действие фейерверка схож с механизмом ручной гранаты.
От карьера до патрона
Временем расцвета создания и производства боеприпасов в СССР был период с 1968 по 1987 гг.
, когда Вячеслав Бахирев занимал пост министра промышленности. Бахирев не только занимался развитием военной промышленности, но и сам разрабатывал новые виды оружия и боеприпасов, часть из которых до сих пор засекречены.
При Вячеславе Бахиреве было налажено массовое производство боеприпасов. Он смог обеспечить четкое и слаженное взаимодействие многих отраслей промышленности. Производители боеприпасов освоили полный цикл, от добычи сырья до конечного продукта.
В 1990-годы часть предприятий пришла в упадок, но некоторые дожили до наших дней и вошли в состав концерна «Техмаш». Руководство концерна реализует крупный инфраструктурный проект по реструктуризации промышленных мощностей, используемых при производстве боеприпасов, на 15 предприятиях, входящих в его состав.
Деятельность концерна направлена на разработку и серийную поставку боеприпасов для обеспечения боевых возможностей всех родов войск армии России. Боеприпасы «Техмаша» стоят на вооружении ударных группировок Сухопутных войск, Военно-воздушных сил.
Также концерн занимается разработкой и производством боеприпасов для вооружения основных боевых средств Военно-морского флота, а также ракетных комплексов различного назначения из состава ракетно-космических, противовоздушных и других систем вооружения сил ядерного сдерживания и ударных группировок различного базирования (компоненты боевых частей, взрывательные устройства и пироавтоматика, средства управления и инициирования, топливо и заряды ракетных двигателей) и пр.
Количество боеприпасов увеличилось. Но это естественно, потому что в соответствии с госпрограммой вооружения до 2027 года увеличилось количество закупаемой новой техники, а это прямо пропорционально связанные вещиВладимир Лепин, гендиректор концерна «Техмаш»
Новая государственная программа вооружения формирует заказ на серьезные объемы производства боеприпасов. Для заводов и конструкторских бюро концерна это уникальная возможность расширить свои мощности и сделать ставку на собственные разработки и производство.
За небольшой срок реализации данной программы «Техмаш» вышел на международный уровень. Показателем успеха реализации поставленных целей становится укрепление позиций концерна на международном рынке.
В конце 2017 года «Техмаш» продемонстрировал продукцию на международной выставке и конференции по обороне и безопасности Defense & Security-2017.
Среди ключевых экспонатов «Техмаша», продемонстрированных на выставке, были реактивная противотанковая граната РПГ-30 с гранатометом одноразового применения, образец реактивной противотанковой гранаты – РПГ-26, широкий спектр боеприпасов для танковой, полевой и морской артиллерии, боекомплект 125-мм выстрелов для современных танков Т-72 и Т-90, а также образцы полевых выстрелов, входящих в боекомплект современной самоходно-артиллерийской установки «Мста-С» и буксируемой гаубицы «Мста-Б».
В США крупным производителем боеприпасов является фирма Hornady Manufacturing Company, основанная в 1949 году.
Первоначально фирма занималась изготовлением пуль калибра 7,62 мм, а в период войны во Вьетнаме расширила производство и занялась изготовлением гильз. С начала 2000-х годов фирма занимается выпуском самостоятельно разработанных патронов и является крупнейшим в мире частным производителем боеприпасов.
Ассортимент компании весьма широк: в него входят патроны для американского и иностранного стрелкового оружия; линейка пуль насчитывает более 300 видов всех калибров вплоть до 12,7 мм, применяемого к крупнокалиберному пулемету.
Выводы
-
Отрасль создания и производства боеприпасов является крайне востребованной в условиях наращивания военного потенциала крупных мировых держав.
-
Инвестирование частного капитала положительно сказывается на отрасли и позволяет ускорять темпы развития новейших разработок и увеличения производственных мощностей.
-
С появлением новых типов вооружения растет потребность в расширении арсенала боевых припасов, а также их модификаций.
Рекомендации
-
Создавать благоприятные условия для интеграции частного капитала в отрасль производства боевых припасов.
-
Наладить тесное взаимодействие со смежными отраслями промышленности для упрощения механизмов производства, а также интегрировать научные достижения и передовые технические разработки в отрасль для совершенствования выпускаемой продукции.
-
Создать условия для оперативного реагирования и регулярного взаимодействия между разработчиками и производителями новых видов вооружений, боеприпасов и непосредственными потребителями данной продукции — вооруженными силами.
Какие бывают ручные гранаты.
Учись владеть ручной гранатой Какие бывают ручные гранаты. Учись владеть ручной гранатойВикиЧтение
Учись владеть ручной гранатой
Прунцов Василий Васильевич
Содержание
Какие бывают ручные гранаты
В настоящее время существует очень много различных образцов ручных гранат. Устройство их и назначение бывают различные. Прежде всего разберем, каким образом взрывается ручная граната.
При подготовке гранаты к метанию боец ставит в ней воспламеняющий механизм на предохранительный взвод и заряжает гранату, т. е. вставляет в нее запал.
Перед самым броскам гранаты боец отодвигает (или вынимает — в зависимости от устройства) предохранитель, и воспламеняющий механизм остается в положении боевого взвода.
В момент броска ударник воспламеняющего механизма спускается, и запал гранаты загорается. Запал горит в течение 3,5–7 секунд, За это время брошенная граната пролетает расстояние броска и падает у цели.
Когда огонь в запале доходит да детонатора, граната взрывается. В зависимости от дальности броска и времени горения запала ручные гранаты взрываются примерно через 1–4 секунды после падения, значит, горящая граната во всех случаях сначала несколько’ мгновений полежит у цели, а потом уже взорвется.
Таким образом, гранаты описанного устройства загораются у руки бойца, пролетают расстояние (дистанцию) до цели в горящем состоянии и взрываются, когда огонь достигает детонатора.
Такие гранаты называют ручными гранатами дистанционного действия. Есть другой тип гранат, у которых взрыв получается так. Боец при подготовке гранаты к метанию ставит воспламеняющий механизм на предохранительный взвод и заряжает гранату; перед броском он отодвигает (вынимает) предохранитель и бросает гранату в цель.
Но в гранатах такого устройства есть другой предохранитель, который удерживает воспламеняющий механизм в боевом положении и после броска гранаты, пока сна летит к цели.
Благодаря этому граната не загорается в момент броска и не горит на полете.
Как только граната упадет у цели или встретит какое-либо препятствие (броню танка, ветки кустов у окопа противника, забор, оконную раму и т. д.), предохранитель, удерживающий воспламеняющий механизм в боевом положении, выпадает от толчка и освобождает ударник. От действия ударника воспламеняется детонатор гранаты и граната мгновенно взрывается.
Таким образом, эти гранаты взрываются при падении у цели (или при попадании в цель) от удара. Ручные гранаты такого устройства называются ручными гранатами ударного действия.
Бывают три вида лжи: большая, маленькая и статистика…
Бывают три вида лжи: большая, маленькая и статистика…
Однако в Москве не собирались останавливаться. Утром 7 мая был нанесен третий массированный удар по четырнадцати немецким аэродромам.
На этот раз в налетах приняли участие 330 самолетов, в том числе 98 Ил-2. Но теперь ни на
Ручные гранатомёты предвоенного периода и начала войны
Ручные гранатомёты предвоенного периода и начала войны В межвоенный период шло совершенствование и развитие различных систем вооружения, велись работы по различным типам гранатомётов. Широко известно, что вначале 1930-х гг. Петропавловский создал и испытал 65-мм
Какие ручные гранаты лучше и почему
Какие ручные гранаты лучше и почему Ручная граната дистанционного действия, правильно брошенная и загоревшаяся в момент броска, неминуемо взорвется через 3,5–7 секунд после броска. При этом не имеет значения, куда граната упадет, — в снег, на твердую землю, в болото, в
Осколочные ручные гранаты и ручные гранаты специального назначения
Осколочные ручные гранаты и ручные гранаты специального назначения
Устройство ручных гранат зависит от боевого их назначения.
Если граната назначается для поражения противника осколками, она имеет сравнительно небольшой разрывной заряд, но крепкий корпус, из которого
Как надо оберегать ручные гранаты и запалы к ним
Как надо оберегать ручные гранаты и запалы к ним При хранении ручных гранат и запалов к ним надо помнить, что граната представляет собой соединение металлического механизма с разрывным зарядом и очень чувствительного разрывного заряда, заключенного в металлическую
И на кораблях бывают больные
И на кораблях бывают больные Жизнь на корабле течет строго по регламенту, традиционно начинаясь с подъема военно-морского флага. Команда выстраивается по обоим бортам на корме и шкафутах и замирает по команде «Смирно, флаг и гюйс поднять!». Играет горнист и полотнище
Глава 6.
КАКИЕ МЫ РАЗНЫЕГлава 6. КАКИЕ МЫ РАЗНЫЕ Когда мы жили в Инженерном замке, одна худосочная девица лет двадцати пяти уверяла, что она ясновидящая. По-моему, у нее на «чердачке» не все было в порядке…«Если человек будет убит, то, закрыв глаза, я вижу, как он точно рассыпается костьми», —
Современные ручные пулеметы
Современные ручные пулеметы Семен Федосеев
Австрия Ручные пулеметы семейства AUG «Штейр»
Австрия Ручные пулеметы семейства AUG «Штейр» Фирмой «Штейр» (позднее «Штейр-Даймлер-Пух») в тесном сотрудничестве с армией Австрии была разработана штурмовая винтовка StG-77, первые партии которой поступили в войска в 1978 г. Винтовка была построена по модульной схеме,
Ручные гранаты
Ручные гранаты
СССР/РоссияРГ-42 — наступательная осколочная граната образца 1942 г.
Производилась в Китае как Type 4.РГД-5 — ручная осколочная наступательно-оборонительная граната.РГО — ручная граната оборонительная.РГН — ручная граната наступательная.РКГ — ручная
ГРАНАТЫ
ГРАНАТЫ Восемнадцать фашистских танков, подбитых гвардейцами-панфиловцами у разъезда Дубосеково под Москвой в первые же месяцы Великой Отечественной войны, подтвердили славу и могущество гранат как одного из самых простых и грозных видов оружия.Существует довольно
FM 3-23.30 Глава 1 Типы гранат
ГЛАВА 1
В этой главе описаны различные типы ручных гранат, их компоненты и механические функции, а также примеры гранат, используемых вооруженными силами США.
1-1. ОПИСАНИЕ
Ручная граната — это ручное, ручное и метательное оружие.
Силы США используют цветной дым, белый дым, средства борьбы с беспорядками, специальные цели, наступательные и тренировочные ручные гранаты. Каждая граната имеет разные возможности, которые предоставляют солдату множество вариантов для успешного выполнения той или иной миссии. Ручные гранаты дают солдату возможность убивать вражеских солдат и уничтожать вражескую технику. Исторически сложилось так, что самой важной ручной гранатой была осколочная граната, которая является личной системой непрямого оружия солдата. Наступательные гранаты гораздо менее смертоносны, чем осколочные гранаты, по противнику на открытой местности, но очень эффективны против противника в замкнутом пространстве. Дымовые гранаты и гранаты специального назначения можно использовать для сигнализации, прикрытия, подавления толпы или беспорядков, разжигания пожаров или уничтожения оборудования. Ручная граната бросается рукой; следовательно, дальность действия мала, а радиус поражения мал. Задержка взрывателя на 4–5 секунд позволяет солдату безопасно использовать гранату.
1-2. КОМПОНЕНТЫ
Ручная граната состоит из следующих компонентов:
a. Кузов . Корпус содержит наполнитель и, в некоторых гранатах, осколочный.
б. Наполнитель . В состав наполнителя входит химическое или взрывчатое вещество, что определяет тип ручной гранаты по факторам применения.
в. Взрыватель в сборе . Взрыватель заставляет гранату загореться или взорваться путем детонации наполнителя.
1-3. МЕХАНИЧЕСКАЯ ФУНКЦИЯ
Ниже приведена последовательность установки и взведения предохранительной скобы ручной гранаты M67.
а. Вставьте зажим безопасности . Все ручные гранаты не имеют предохранительных скоб (НСН 1330-00-183-5996). Однако предохранительные скобы доступны через каналы снабжения боеприпасами класса V для некоторых типов гранат. Предохранительный зажим адаптируется к сериям M26 и M67, MK2 и учебной гранате M69. Предохранительный зажим предотвращает ослабление предохранительного рычага, даже если блок предохранительной чеки случайно удален.
Инструкции по регулировке показаны на рис. 1-1. Инструкции по установке предохранительного зажима следующие:
(1) Держите гранату со взрывателем на ладони кольцом вверх.
(2) Вставьте маленькую петлю на открытом конце предохранительной скобы в прорезь корпуса взрывателя под предохранительным рычагом.
(3) Нажимайте зажим на предохранительный рычаг, пока закрытый конец зажима не коснется предохранительного рычага и не защелкнется вокруг предохранительного рычага.
Рис. 1-1. Вставка предохранительной клипсы.
б. Последовательность постановки на охрану . Сначала снимите с взрывателя предохранительную скобу, затем предохранительную чеку, потянув за тянущее кольцо. Убедитесь, что удерживаете предохранительный рычаг в нажатом состоянии: он освобождается после удаления предохранительной скобы и стопорной чеки.
в. Сбросьте давление на рычаге . Как только граната брошена, давление на предохранительный рычаг ослабевает, и ударник вынужден вращаться вокруг своей оси под действием пружины ударника, отбрасывая предохранительный рычаг.
Затем ударник взрывает капсюль, который взрывается и воспламеняет элемент замедления. Элемент замедления горит в течение заданного времени, а затем активирует либо детонатор, либо воспламенитель. Детонатор или воспламенитель либо взрывает, либо сжигает наполнитель (рис. 1-2).
Рис. 1-2. Работает взрыватель.
1-4. ВЗРЫВЧИК
В современных ручных гранатах США используются два типа взрывателей: детонирующий и воспламеняющий. Оба функционируют одинаково; разница в том, как они активируют наполнитель.
а. Детонирующий взрыватель . Детонирующие взрыватели взрываются внутри корпуса гранаты, инициируя основной взрыв наполнителя. Детонирующие взрыватели включают M213 и M228.
(1) Взрыватель М213 . Взрыватель М213 (рис. 1-3) предназначен для использования с осколочной гранатой М67. Есть предохранительная клипса. Стандартный элемент замедления представляет собой пороховую цепь, для сжигания которой до детонатора требуется от 4 до 5 секунд.
В некоторых случаях элемент задержки может варьироваться от менее 4 секунд до более 5 секунд из-за неисправных взрывателей.
| ПРЕДУПРЕЖДЕНИЕ Если давление на предохранительный рычаг ослабевает после удаления предохранительной скобы и предохранительной чеки, возможно, что боек может повернуться и ударить по капсюлю, пока метатель все еще держит гранату. Это называется «доить» гранату. Метатели должны быть проинструктированы поддерживать достаточное давление на предохранительный рычаг, чтобы ударник не мог вращаться. |
Рис. 1-3. Взрыватель М213.
(2) Взрыватель M228 . Взрыватель M228 (рис. 1-4) используется с учебной гранатой M69, чтобы воспроизвести взрыватель замедленного действия осколочной ручной гранаты M67. Элемент временной задержки представляет собой пороховую цепь с задержкой горения 4–5 секунд.
Однако в некоторых случаях элемент задержки может варьироваться от менее 4 секунд до более 5 секунд из-за неисправных взрывателей.
Рисунок 1-4. Взрыватель М228.
б. Запальный взрыватель . Взрыватели предназначены для использования с химическими ручными гранатами. Они горят при высоких температурах и воспламеняют химический наполнитель. M201A1 (рис. 1-5) предназначен для использования с белой дымовой гранатой AN-M83HC, зажигательной гранатой AN-M14 Th4 и цветной дымовой гранатой M18. Этот взрыватель взаимозаменяем с любым стандартным стреляющим устройством. Элемент временной задержки представляет собой пороховой поезд, которому требуется от 1,2 до 2 секунд, чтобы догореть до воспламенителя. Воспламенитель поджигает наполнитель или пиротехнический стартер с сильным горящим действием и выбрасывает наполнитель из корпуса гранаты.
Рис. 1-5. Взрыватель М201А1.
1-5.
РУЧНЫЕ ГРАНАТЫ ОСКОЛОЧНЫЕНиже приводится описание ручной гранаты осколочного действия M67 (рис. 1-6):
a. Кузов . Тело представляет собой стальной шар.
б. Наполнитель . Наполнитель содержит 6,5 унций композиции B.
.в. Взрыватель . Взрыватель М213.
д. Вес . Граната весит 14 унций.
эл. Фиксатор безопасности . Граната имеет предохранительную обойму. (См. параграф 1-3.)
ф. Возможности . Средний солдат может эффективно бросить гранату M67 на 35 метров. Эффективный радиус поражения составляет 15 метров, а радиус поражения — 5 метров.
г. Цвет и маркировка . Граната имеет оливково-серый корпус с единственной желтой полосой наверху. Маркировка выполнена желтым цветом.
| ПРЕДУПРЕЖДЕНИЕ Несмотря на то, что радиус поражения этой гранаты составляет 5 метров, а радиус поражения — 15 метров, осколки могут рассеиваться на расстоянии до 230 метров. |
Рис. 1-6. Осколочная ручная граната M67.
1-6. ДЫМОВЫЕ РУЧНЫЕ ГРАНАТЫ
Дымовые ручные гранаты используются в качестве сигнальных устройств класса «земля-земля» или «земля-воздух», устройств для обозначения цели или зоны приземления, а также в качестве устройств для прикрытия движения подразделений.
а. Ручная цветная дымовая граната M18 . Ниже приводится описание цветной дымовой ручной гранаты М18 и ее компонентов (рис. 1-7).
(1) Корпус . Корпус имеет цилиндр из листовой стали с четырьмя выпускными отверстиями вверху и одним внизу. Отверстия позволяют дыму выходить при воспламенении гранаты.
(2) Наполнитель . Наполнитель содержит 11,5 унций цветной дымовой смеси (красный, желтый, зеленый и фиолетовый).
(3) Взрыватель . Взрыватель M201A1.
(4) Вес . Граната весит 19 унций.
(5) Зажим безопасности .
У этой гранаты нет предохранительной скобы.
(6) Возможности . Средний солдат может метнуть эту гранату на 35 метров. Он производит облако цветного дыма в течение 50-90 секунд.
(7) Цвет и маркировка . Граната имеет оливково-серый корпус с верхом, указывающим на цвет дыма.
(8) Практический метод . В бою вам может понадобиться использовать ручную гранату M18 без взрывателя. Используйте следующие процедуры только в бою :
- Снимите ленту с нижней части гранаты, чтобы открыть наполнитель.
- Снимите взрыватель, отвинтив его от гранаты.
- Подожгите стартовую смесь открытым пламенем.
- Немедленно бросьте гранату, чтобы избежать ожогов.
Рис. 1-7. Цветная дымовая ручная граната М18.
| ПРЕДУПРЕЖДЕНИЕ Не используйте дымовую шашку в закрытом помещении. |
Если вам необходимо оставаться в зоне дыма, всегда надевайте защитную маску.б. Ручная граната с белым дымом AN-M83 HC . Ручная граната белого дыма AN-M83 HC (рис. 1-8) используется для прикрытия действий малых подразделений и для подачи сигналов «земля-воздух».
(1) Корпус . Корпус представляет собой цилиндр из тонкого листового металла диаметром 2,5 дюйма.
(2) Наполнитель . Наполнитель содержит 11 унций терефталевой кислоты.
(3) Взрыватель . Взрыватель M201A1.
(4) Вес . Граната весит 16 унций, имеет диаметр 2,5 дюйма и длину 5,7 дюйма.
(5) Зажим безопасности . У этой гранаты нет предохранительной скобы.
(6) Возможности . AN-M83 производит облако белого дыма от 25 до 70 секунд.
(7) Цвет и маркировка . Граната имеет темно-зеленый корпус со светло-зелеными отметинами, синюю полосу и белый верх.
Рис.
1-8. Ручная граната белого дыма АН-М83.
1-7. РУЧНЫЕ ГРАНАТЫ ДЛЯ ПОДДЕРЖКИ беспорядков
Ручные гранаты для борьбы с беспорядками ABC-M7A2 и ABC-M7A3 (рис. 1-9) содержат только CS в качестве наполнителя. Они отличаются только количеством наполнителя и формой содержащегося в них КС. Описание и компоненты следующие:
а. Кузов . Корпуса обеих гранат выполнены из листового металла с четырьмя выбросными отверстиями вверху и одним внизу.
б. Наполнитель . Граната ABC-7A2 имеет 5,5 унций горючей смеси и 3,5 унции CS в желатиновых капсулах. ABC-M7A3 имеет 7,5 унций горючей смеси и 4,5 унции гранулированного отравляющего вещества CS.
в. Взрыватель . Взрыватель для обеих гранат — M201A1.
д. Вес . Каждая граната весит около 15,5 унций.
эл. Безопасность . Эти гранаты не имеют предохранительных скоб.
ф. Возможности . Средний солдат может метнуть эти гранаты на 40 метров.
Обе гранаты производят облако раздражающего вещества в течение 15-35 секунд.
г. Цвет и маркировка . Обе гранаты имеют серый корпус с красными полосами и маркировкой.
Рис. 1-9. Ручные гранаты ABC-M7A2 и M7A3 для подавления беспорядков.
| ПРЕДУПРЕЖДЕНИЕ Не используйте гранату для подавления беспорядков в закрытом помещении. Если вам необходимо оставаться в этом районе, всегда носите защитную маску. |
1-8. РУЧНЫЕ ГРАНАТЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
a. Зажигательный . Зажигательная ручная граната AN-M14 Th4 (рис. 1-10) используется для уничтожения техники или разжигания пожаров. Он также может повредить, обездвижить или уничтожить транспортные средства, системы вооружения, укрытия или боеприпасы. Описание и компоненты следующие:
(1) Корпус .
Корпус — листовой металл.
(2) Наполнитель . Наполнитель содержит 26,5 унций термальной (Th4) смеси.
(3) Взрыватель . Взрыватель M201A1.
(4) Вес . Граната весит 32 унции.
(5) Зажим безопасности . У этой гранаты нет предохранительной скобы.
(6) Возможности . Средний солдат может метнуть эту гранату на 25 метров. Часть термальной смеси превращается в расплавленное железо, которое горит при температуре 4000 градусов по Фаренгейту. Смесь сплавляет металлические части любого предмета, с которым соприкасается. Thermate — улучшенная версия термита, зажигательного вещества, использовавшегося в ручных гранатах во время Второй мировой войны. Наполнитель Thermate может прожечь однородную стальную пластину толщиной 1/2 дюйма. Он вырабатывает собственный кислород и горит под водой.
(7) Цвет и маркировка . Граната серого цвета с фиолетовыми отметинами и одной фиолетовой полосой (актуальные гранаты).
По стандартной системе цветового кодирования зажигательные гранаты имеют светло-красный цвет с черными отметинами.
| ПРЕДУПРЕЖДЕНИЕ Не смотрите прямо на горящую ручную гранату. Интенсивность света опасна для сетчатки и может привести к необратимому повреждению глаз. |
Рисунок 1-10. Ручная зажигательная граната АН-М14 Тх4.
б. Наступление . Наступательная ручная граната MK3A2 (рис. 1-11), обычно называемая светошумовой гранатой, предназначена для нанесения потерь в ближнем бою и сведения к минимуму опасности для дружественного персонала. Граната также используется для сотрясения в закрытых помещениях, для взрывных работ и для подрывных работ. Ударные волны (избыточное давление), создаваемые этой гранатой при использовании в закрытых помещениях, больше, чем у осколочной гранаты.
Поэтому он очень эффективен против вражеских солдат, находящихся в бункерах, зданиях и укрепрайонах.
(1) Корпус . Корпус волокнистый (аналог упаковочного контейнера для осколочной гранаты.)
(2) Наполнитель . Наполнитель содержит 8 унций тротила.
(3) Взрыватель . Взрыватель M206A1 или M206A2 (см. параграф 1-4).
(4) Вес . Граната весит 15,6 унций.
(5) Зажим безопасности . MK3A2 может выпускаться как с предохранительной скобой, так и без нее (см. параграф 1-3).
(6) Возможности . Средний солдат может метнуть эту гранату на 40 метров. Он имеет эффективный радиус поражения 2 метра на открытой местности, но вторичные ракеты и части взрывателя могут быть выброшены на расстояние до 200 метров от точки взрыва.
(7) Цвет и маркировка . Граната черного цвета с желтыми отметинами посередине.
Рисунок 1-11. Наступательная граната MK3A2.
1-9. ТРЕНИРОВКА С РУЧНЫМИ ГРАНАТАМИ
Учебная ручная граната M69 (рис. 1-12) имитирует серию осколочных ручных гранат M67 для учебных целей. Граната обеспечивает реалистичное обучение и знакомит солдат с работой и характеристиками осколочной ручной гранаты. Ниже приводится описание учебной ручной гранаты M69 и ее компонентов:
a. Кузов. Тело представляет собой стальной шар.
б. Взрыватель . Взрыватель М228 вставляется в корпус гранаты.
в. Вес . Граната весит 14 унций.
д. Фиксатор безопасности . Граната М69 имеет предохранительную обойму.
эл. Возможности . Средний солдат может метнуть ручную гранату M69 на 40 метров. После задержки в 4–5 секунд M69 выпускает небольшой клуб белого дыма и издает громкий хлопающий звук. Корпус гранаты можно использовать повторно, заменив взрыватель в сборе.
ф. Цвет и маркировка . Граната светло-синего цвета с белыми отметинами.
Предохранительный рычаг взрывателя светло-голубой с черными метками и коричневым наконечником.
| ПРЕДУПРЕЖДЕНИЕ Осколки взрывателя могут вылететь из отверстия в основании корпуса гранаты и нанести травмы. |
Рисунок 1-12. Учебная ручная граната M69.
1-10. ШУМНЫЕ ГРАНАТЫ
Светошумовые ручные гранаты используются в качестве отвлекающих или отвлекающих устройств во время операций по расчистке зданий и помещений, когда присутствие мирных жителей вероятно или ожидается, а нападающий элемент пытается добиться внезапности. Ниже приводится описание ручной светошумовой светошумовой гранаты М84 и ее компонентов (рис. 1-13).
а. Кузов . Корпус представляет собой стальную шестигранную трубку с отверстиями по бокам, позволяющими излучать интенсивный свет и звук при воспламенении гранаты.
б. Предохранитель и английская чека . Взрыватель M201A1. M84 также имеет дополнительный предохранительный штифт с треугольным тяговым кольцом.
в. Вес . Граната весит 8,33 унции.
д. Возможности . Портативное устройство предназначено для броска в помещение (через открытую дверь, стандартное стеклянное окно или другое отверстие), где оно издает громкий хлопок и яркую вспышку, достаточную для временной дезориентации персонала в помещении.
эл. Удобное в полевых условиях устройство раннего предупреждения . В бою вам может понадобиться светошумовая ручная граната M84 в качестве устройства раннего предупреждения. Используйте следующие процедуры только в бою :
(1) Прикрепите гранату к безопасному объекту, такому как дерево, столб или пикет.
(2) Прикрепите растяжку к безопасному объекту, протяните ее через путь и прикрепите к кольцу гранаты.
(3) Согните конец тягового штифта, чтобы его было легче тянуть.
(4) Снимите вторичный предохранительный штифт.
Рис. 1-13. Ручная светошумовая граната M84.
| ОСТОРОЖНО Используйте светошумовые гранаты в качестве средств раннего предупреждения только в боевых условиях. |
НОВОСТИ ПИСЬМО |
| Присоединяйтесь к списку рассылки GlobalSecurity.org |
| Введите свой адрес электронной почты |
Самое смертоносное оружие: Осколочно-фугасная ручная граната
Ручная граната в основном используется в наступательных операциях против комбатантов противника (Изображение: MOD). В течение сотен лет ручные гранаты использовались на поле боя, и, похоже, они не покинут его в ближайшее время.
Ручная граната — это противопехотное оружие, предназначенное для зачистки вражеских укреплений, зданий или траншей.
Их можно использовать с разрушительным эффектом в ограниченном пространстве, против незащищенных бойцов противника.
Дымовые шашки можно использовать для обозначения мест посадки вертолетов, чтобы пилоты могли легко определить правильные зоны посадки (Изображение: MOD).Известны случаи, когда плохо обученные солдаты или новобранцы бросали чеку и бросали гранату себе под ноги. Также существует угроза того, что вражеский боец успеет отбросить гранату назад.
Чтобы обеспечить максимальное разрушение, гранаты предназначены для стрельбы во всех направлениях, чтобы увеличить радиус поражения.
Разбрасывая почти 2000 металлических осколков со скоростью сотни футов в секунду, гранаты предназначены для того, чтобы серьезно покалечить или убить любого на своем пути.
Осколки гранаты также известны как «военные конфетти» теми, кто их использует.
После Первой мировой войны и окопной войны гранаты использовались в большинстве крупных конфликтов. Это особенно актуально при сближении с врагом.
Гранаты бывают разных модификаций, включая осколочно-фугасные гранаты, дымовые завесы, светошумовые гранаты, гранаты с инфракрасной маркировкой и многие другие.
Иногда их использование на войне имеет обратную сторону. Аварии могут и случаются.
Как часто говорят новобранцам: «Когда вытащишь чеку, мистер Гранат больше не твой друг».
Откуда произошло название «граната»?Считается, что слово «граната» происходит от французского термина «гранат», так как гранаты, использовавшиеся в 16 веке, напоминали плод граната. Они также содержали крупные зерна пороха, похожие на семена.
Французы впервые сформировали полк гренадеров — специально обученных солдат для метания гранат на большие расстояния.
Они были выбраны на основе их роста, силы и способности метать гранаты.
Британские гренадерские гвардейцы завоевали свой титул после победы над французскими гренадерами в битве при Ватерлоо в 1815 году.
Исторически сложилось так, что гренадеры во всех пехотных полках британской армии, как правило, были самыми высокими людьми в своем полку и отвечали за метание гранат.
Даже сейчас гренадерская гвардия Королевской роты в основном нанимает мужчин ростом выше 6 футов для церемониальных целей, хотя во время военных операций это правило немного ослабляется, и людям меньшего роста разрешается служить в рядах, если они обладают требуемой квалификацией.
Каково смертельное расстояние гранаты?Без бронежилета или защиты одна граната может убить человека на расстоянии до 10 метров и нанести серьезные травмы на расстоянии до 20 метров.
Осколки могут достигать расстояния более 200 метров от места взрыва. Однако он становится гораздо менее эффективным.
Канавки специально выточены в гранатах, что придает им вид ананаса, и они были изготовлены таким образом, чтобы солдат с грязными руками мог лучше держать гранату при броске.
Это не помощь в фрагментации, как некоторые люди могут поверить.
Из каких компонентов состоит ручная граната?Основной корпус состоит из металлического корпуса, наполненного взрывчаткой RDX/TNT, а также:
— Предохранитель
— Спусковой крючок
— Предохранительный штифт
— Матовая черная предохранительная скоба
— Рычаг отрыва
Кто изобрел ручную гранату?Первая в мире «безопасная в использовании» граната была разработана британским инженером Уильямом Миллсом в 1915 году и названа «бомбой Миллса».
До этого большинство гранат были непредсказуемы и иногда могли привести к травмам или смерти тех, кто готовился их использовать.
Осколочная граната L109 HE (осколочно-фугасная)
Используется в оборонительных операциях и может быть эффективно использована в наступательных операциях, если пользователь хорошо обучен.
Дымовая граната
Используются для блокировки прямой видимости, также могут использоваться для обмана.
Граната с белым фосфором
Гранаты с белым фосфором используются для создания мгновенной дымовой завесы. Их также можно использовать в качестве противопехотных гранат при боях в окопах или блиндажах. Они содержат фосфор, который воспламеняется при контакте с воздухом, горя при очень высоких температурах.
В 2017 году дорожные рабочие в Девоне обнаружили до восьми гранат с белым фосфором времен Второй мировой войны.
Считается, что их похоронили члены Ополчения на случай немецкого вторжения. Однако записи об их местонахождении со временем были утеряны.
Светошумовая граната
Для несмертельного зачистки здания/комнаты они используются для отвлечения людей при входе, давая преимущество.
Сигнальные дымовые гранаты
Эти гранаты производятся для дыма и бывают разных ярких цветов, включая красный, желтый, фиолетовый, зеленый и синий. Обычно они используются войсками для обозначения своего местоположения, чтобы их могли легко идентифицировать другие дружественные силы.
Их также можно использовать для обозначения посадочных площадок для вертолетов (HLS), чтобы пилоты могли определить правильные зоны посадки.
Какова дальность поражения ручной гранаты?Смертельная близость осколочно-фугасной ручной гранаты различается в зависимости от варианта, но обычно радиус взрыва гранаты составляет 20 метров — любой в пределах этого диапазона может быть выведен из строя или убит.
Осколочно-фугасная граната L109A1 может быть брошена средним солдатом на расстояние до 40 метров и имеет задержку взрывателя 3-4 секунды.
