Как сделать очки ночного видения своими руками в домашних условиях?
Принципы конструкции приборов для ночного наблюдения
Прибор ночного видения – устройство, позволяющее эффективно вести наблюдение в условиях, когда света нет совсем или его недостаточно для построения изображения невооруженным глазом. Подобные условия могут наблюдаться как на открытой местности (безлунная облачная ночь), так и в помещении (подвальное помещение без окон и электрического освещения, чердак и т.д.)
Современные ПНВ в основном используют два принципа действия:
- Пассивные. Улавливают немногочисленные кванты видимого света, многократно усиливают их электронно-оптическим преобразователем (ЭОП) и создают видимое изображение. Такие приборы не освещают цель никаким излучением, поэтому факт наблюдения не может быть обнаружен. Главный недостаток подобной конструкции – полная бесполезность в темноте.
- Активные. Подсвечивают цель излучением, относящимся к той части спектра, которую не видит человеческий глаз. Чаще всего в такой роли выступает инфракрасное излучение. В качестве устройства подсветки может выступать инфракрасный прожектор, светодиод или лазер. Прибор с инфракрасной подсветкой может работать даже в условиях полного отсутствия естественного освещения. Однако поток инфракрасного излучения (хоть он и не видим невооруженным человеческим глазом) может быть обнаружен при помощи другого ПНВ, и факт наблюдения будет обнаружен.
Многие устройства комбинируют оба принципа, выступая при наличии хоть какого-то естественного излучения в качестве пассивных приборов, а при полном отсутствии света переходя на инфракрасную подсветку.
Воплотить в жизнь самодельную конструкцию проще на активном принципе, поэтому дальше мы будем говорить именно о таких приборах.
Как подсветить цель инфракрасным лучом?
Здесь также существуют две основные схемы. Первая предполагает, что для подсвечивания применяют лазер или светодиод, которые пускают инфракрасный свет с невидимой обычному глазу длиной волны. Лазер генерирует очень узкий луч, кроме того, такой ИК осветитель работает в режиме коротких импульсов, что делает подсветку заметно менее обнаружимой.
Такие схемы довольно компактны, но подсвечивают местность лишь в пределах довольно узкого конуса. Обзор у подобной схемы невелик, поэтому обнаруживать цели на фоне пейзажа будет сложнее. Подходят такие устройства лучше для отслеживания тех целей, которые уже удалось обнаружить.
Гораздо более широкого поля зрения можно добиться, если взять для подсвечивания целей инфракрасный прожектор. У этого устройства лампа помещена в конус рефлектора, а апертуру конуса закрывает линза из материала, отсекающего все волны, кроме инфракрасного излучения. Такой прожектор освещает окрестности широким конусом, поэтому создается достаточное поле зрения. Дальность, на которой можно заметить цель и различить ее на фоне пейзажа, зависит от мощности лампы и может доходить до полукилометра у лучших заводских образцов.
Как преобразовать инфракрасный луч в видимый свет или увидеть невидимое?
После того, как мы создали область инфракрасного освещения, возникает вопрос: как обнаружить отразившиеся от цели ИК лучи, если мы не видим их глазами? Для этого понадобится устройство под названием электронно-оптический преобразователь (ЭОП). ЭОП выполняет с инфракрасным светом следующие действия:
- Улавливает инфракрасное излучение, испущенное осветителем и отразившееся от цели.
- Превращает уловленный свет в поток электронов.
- Усиливает поток электронов при помощи усилителя (такая возможность есть не у всех ЭОПов).
- Преобразует поток электронов в свет, видимый глазом наблюдателя или записываемый видеокамерой.
На сегодня уже сменилось несколько поколений конструкций ЭОПов. Каждое следующее поколение дает все более качественную картинку, но цена также существенно повышается, что связано с использованием все более сложных и дорогих компонентов в конструкции. В то же время, даже преобразователи первого поколения создают вполне приемлемое по качеству изображение, подходящее для решения многих задач.
Что понадобится для изготовления ночных очков своими руками?
Для изготовления очков нам понадобятся несколько компонентов:
- Устройство, улавливающее ИК свет. В этой роли может вступать любая камера, у которой есть режим ночной съемки. Понятно, что камера не должна быть слишком дорогой, иначе использование ее в конструкции будет нерентабельно. Для не хватающего звезд с неба ночного прибора подойдет веб-камера, но ее придется немного доработать. Из неё нужно вытащить инфракрасную линзу – фильтр волн ИК-диапазона. Теперь камерой можно пользоваться в ночном режиме, применяя инфракрасную подсветку.
- Источник инфракрасных волн. Для этого можно использовать готовый инфракрасный фонарик (наиболее простой, но дорогой вариант). При недостатке бюджета можно взять в качестве ИК подсветки обычный светодиод от телевизионного пульта. Его мощности маловато для построения изображения на больших расстояниях, но для освещения, скажем, лестничной площадки или другого подобного пространства света будет вполне достаточно.
- Источник питания. Желательно, чтобы он был достаточно не дефицитным и обеспечивал приличную автономность устройства. Хорошо в этой роли смотрятся батарейки или аккумуляторы стандарта АА, ААА. Для более сложных стационарных устройств можно позаботиться и об устройстве, обеспечивающем питание от бытовой электрической сети.
- Вспомогательные элементы — последняя группа вещей, необходимых для создания самодельных очков ночного видения. Они не участвуют непосредственно в создании изображения, но зато защищают схему от пыли и грязи или повышают комфортность использования. Стоит позаботиться о каком-нибудь пенале в качестве корпуса и кронштейне для крепления на очки или шлем-маску от налобного фонарика. Кронштейн можно сделать, например, из деталей детского металлического конструктора.
Детали подготовлены. Что дальше?

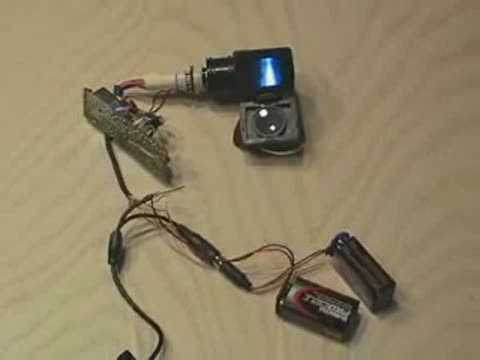

Черно-белую микрокамеру, к примеру, JK 007B или JK-926A, можно взять в качестве устройства, которое будет ловить ИК свет. К камере подыскиваем простенький видеоискатель. Если ничего подходящего в ваших запасах нет, можно подобрать недорогую деталь в сервисе по ремонту бытовой электроники. Важно, чтобы видеоискатель принимал видео по тем же протоколам, в каких его создает микрокамера.
Далее присоединяем вход видеоискателя к выходу камеры. Принимающий элемент готов, теперь нужно сделать подсветку.

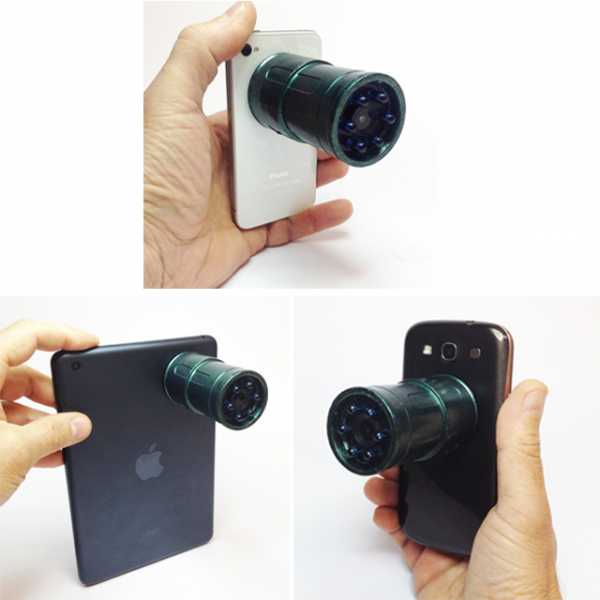

Приобретаем в магазине или в Интернете ИК светодиоды. Купленный диод нужно проверить, посмотрев на его свет в темном помещении невооруженным глазом и с помощью камеры ночной съемки. В первом случае свет не должен быть виден, а во втором – виден хорошо. Теперь проверенные светодиоды монтируем в любую коробочку, которая будет служить корпусом (к примеру, детский пластиковый пенал).
Зарубежные конструкторы-любители рекомендуют схему из двух гирлянд по шесть диодов в каждой. В качестве шунта – резистор с сопротивлением в 10 Ом на все диоды. Теперь можно подать питание от обычной батарейки. При использовании другого светодиода величину шунта проверяем по справочникам.

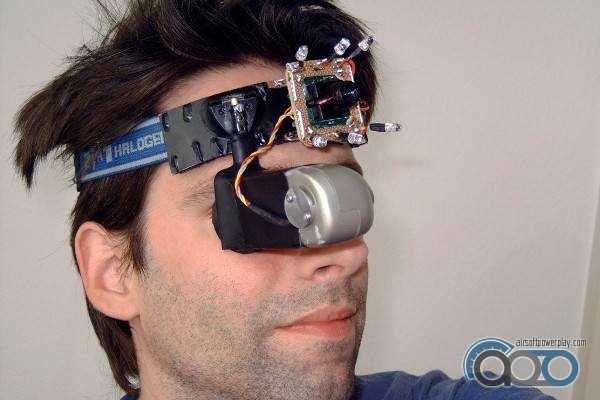

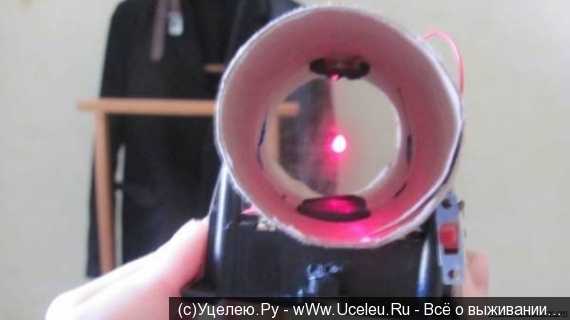

Объектив камеры должен быть размещен в одной плоскости со светодиодами (в том же корпусе). Крепим видеоискатель сбоку, подключаем питание и размещаем собранное устройство на оправе или шлем-маске. Теперь наше устройство готово, и можно пробовать его при ночном наблюдении.
Как видите, при наличии небольших навыков и знания, как взяться за дело, можно собрать вполне работоспособный прибор ночного видения своими руками. Конечно, перед сборкой неплохо также ознакомиться с ценами на имеющиеся в продаже устройства, чтобы не изобретать велосипед, а использовать фабричное решение, если выигрыш по стоимости окажется не слишком большим.
bogofi.ru
Модель прибора ночного видения, сделанного руками за 5 минут
В этом видеоуроке покажем, как изготовить простой и недорогой самодельный прибор ночного видения, справимся с этой задачей за 5 минут. Весь процесс его создания автор идеи продемонстрировал на видео.
В первую минуту ролика демонстрируется съемка в темноте с помощью обычной камеры с искусственным светом. Далее свет выключается и аппарат переводится в режим ночного видения. В этом состоянии без специальной инфракрасной подсветки ничего не видно. С о второй минуты она включается и видно, что прибор ночного видения хорошо функционирует.
Вебкамера – основа для видения в инфракрасном свете
Для того, чтобы сделать устройство для ночного видения нужна обычная вебкамера, которую требуется немного доработать, удалив из нее инфракрасную линзу. В результате камера начнет пропускать инфракрасное излучение. Для подсветки используем инфракрасный фонарик. В видео автор ролика упоминает мощность фонарика, но в комментарии он сообщает о своей ошибке, когда он называет его мощность. На самом деле мощность его 3 ватта. Инфракрасный фильтр прозрачный, он стоит на линзе камеры. После сборки вебкамеры без фильтра можно смотреть ночные виды, но только с использованием такого фонаря.
Если нужен заводской качественный прибор ночного видения, то приобрести его можно в китайском интернет-магазине. Там же вы сможете узнать разброс цен на товары, а также найдете и инфракрасный источник света (при необходимости). На сайте есть отзывы, почитайте, когда будете принимать решение о покупке.
Далее смотрите, как работает эта камера, которая сделана своими руками, с подсветкой с помощью телевизионного пульта. С пультом инфракрасное освещение работает только на близком расстоянии, но например, для лестничной площадки его будет достаточно.
Удачных экспериментов!
izobreteniya.net
Собираем прибор ночного видения нулевого поколения
В этом материале речь пойдет о приборах ночного видения нулевого поколения. Что именно представляют собой эти приборы? Приборами ночного видения нулевого поколения называются простейшие виды семьи этих приборов, которые имеют активную подсветку. Эти приборы работают в ближнем инфракрасном диапазоне. Следует отметить, что в этом же диапазоне работают пульты от телевизоров и бытовой техники.
Что нам понадобится:
— старая веб камера;
— 4 инфракрасных светодиода;
— 4 резистора по 50 ом;
— кусок пластика;
В самом начале следует уточнить особенности некоторых материалов. Инфракрасные светодиоды можно снять со старых пультов. Автор не советует использовать больше четырех светодиодов. А пластик, который мы будем использовать при сборке, должен просвечиваться инфракрасными лучами, но не просвечиваться обычным светом. Лучшим вариантом будет засвеченная фотопленка. При ее отсутствии можно просто подключить камеру и смотреть через разные куски пластика. По словам автора, отлично подходят мягкие черные папки фирмы Эрих Краузер. Приступим.
Первым делом разбираем нашу веб камеру и откручиваем с нее объектив.
Далее смотрим, где именно в камеры находится фильтр. Иногда необходимый нам фильтр находится в держателе объектива и бывает установлен внутри. То есть для того, чтобы его снять нужно открутить два винта на обратной стороне, снять держатель снять или просто разломать фильтр и вкрутить держатель обратно. У автора фильтр установлен в объективе.
Для этого он просто поднимает верхнее стопорное кольцо и вытаскивает сам световой фильтр. Этот фильтр пропускает только видимую часть света и блокирует инфракрасные лучи, что не приемлемо, если мы желаем использовать именно инфракрасное излучение.
Теперь вместо старого светофильтра нам нужно поставит наш новый и собрать веб камеру обратно.
У каждого светодиода есть два выхода. Нам нужно соединить их минусы.
Теперь к каждому плюсу нам нужно подключить по резистору.
Свободные концы резисторов соединяем между собой.
Теперь осталось подключить полученный блок к веб камере. Минус подключаем к черному проводу, а плюс – к красному.
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Как сделать очки ночного видения
Автор КакПросто!
Профессиональные приборы ночного видения дороги и обычно не являются стереоскопическими. Их нельзя носить как очки. Самодельный прибор, причем, стереоскопический, можно сделать из двух ненужных мобильных телефонов.
Статьи по теме:
Инструкция
Возьмите два одинаковых ненужных, но работоспособных мобильных телефона, оборудованных камерами. Из старых очков вытащите линзы. Вместо них установите две одинаковых лупы. Из детского металлического конструктора сделайте два кронштейна. Закрепите их на очках таким образом, чтобы они были направлены вперед. Придумайте способ крепления к ним телефонов (зависит от их конструкции). Наденьте очки. Опытным путем подберите расстояние, на котором экраны телефонов четко видно. Сделайте отметки на кронштейнах. Снимите очки и закрепите телефоны на соответствующем расстоянии от линз, обратив их очки к линзам.Проверьте, позволяют ли телефоны войти в режим камеры без SIM-карты. Если нет, вставьте в них карты. Помните, что они блокируются, если в течение полугода ни разу не пользоваться ни одной платной услугой.
Возьмите светодиодный карманный фонарь, в котором используются диоды диаметром в 5 миллиметров. Выпаяйте из него белые диоды (те из них, которые не выйдут из строя в ходе выпайки, используйте в дальнейшем в самодельном фонаре). Вместо них впаяйте, соблюдая полярность, инфракрасные. Все перепайки осуществляйте при выключенном фонаре.
Найдите в меню телефонов пункт, позволяющий отменить автоматическое отключение подсветки. Затем, независимо от того, удалось ли найти такой пункт, сделайте яркость подсветки минимальной, поскольку пользоваться прибором все равно придется в темноте.
Наденьте очки на голову. Выключите свет в комнате. Осветите ее невидимым инфракрасным светом фонаря. В обоих телефонах включите режим камеры. Вы увидите объекты, освещенные фонарем, правда, их изображение будет белым, а не зеленым, как в фабричном приборе. Если сделать подсветку экранов телефонов постоянной не получилось, периодически нажимайте на них такую клавишу, которая не переключает режимы камеры (она подбирается опытным путем в зависимости от моделей телефонов).
Связанная статья
Светодиодные ручные фонари: обзор, особенности и отзывы
Совет полезен?
Распечатать
Как сделать очки ночного видения
Статьи по теме:
Не получили ответ на свой вопрос?
Спросите нашего эксперта:
www.kakprosto.ru
❶ Как сделать прибор ночного видения 🚩 как пользоваться пнв 🚩 Hi-Tech 🚩 Другое
В таких случаях хорошо иметь под рукой прибор ночного видения, то есть устройство, которое позволяет видеть в темноте. Первые подобные вещи появились в 20-е годы прошлого столетия. Начали их производить, в основном, для использования в нуждах армии. В настоящее время любая армия мира имеет в оснащении различного рода приборы ночного видения, различные в зависимости от специфики формирования, которая их использует. Помимо применения типично военного прибора ночного видения, работают в разного рода тактических играх, проводимых ночью. Полезны также на предприятиях, когда нужно контролировать в темноте, разного рода объекты и безопасно перемещаться по данной территории. Благодаря применению этих устройств можно наблюдать за ночной жизнью животных, записать их поведение и привычки, то есть создавать документальные фильмы о природе. Приборы ночного видения используются также на охоте. Применяют их как интегрированную часть видоискателя или как его наложения. Может использоваться как автономный прибор ночного видения для наблюдения за местностью.
Интересно то, что накладка подходит практически для любого прицела, во время тактико-военных игр с использованием оборудования. Ночной прицел можно использовать как ночью, так и днем. Довольно прост в использовании и не вызывает проблем при регулировании параметров.

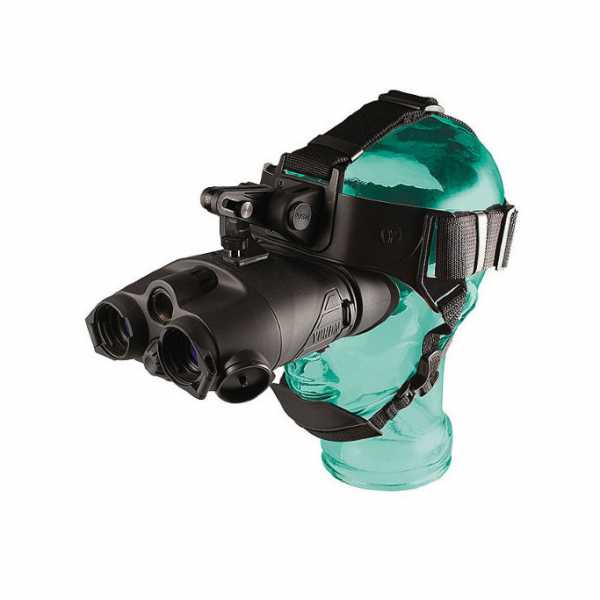

Приборы ночного видения — это долговечные устройства, могут использоваться в течение многих лет. Важно не подвергать их слишком сильному освещению. Это может привести даже к повреждению оборудования. Также следует избегать направления света прямо в глаза, когда вы как раз используете прибор ночного видения. В такой ситуации через какое-то время вы будете иметь проблемы со зрением. Эти устройства очень хорошо работают при лунном свете или когда небо звездное. Однако модели марки Yukon обеспечивают хорошую видимость до 100 метров даже в очень затемненных местах. Они чувствительные, и многие из них имеют дополнительный усилитель изображения. Такой прибор ночного видения очень удобен в работе охранника, сторожа или сотрудника охраны. Некоторые имеют возможность крепиться на голове, благодаря чему руки остаются свободными.
Важным фактором, который должен учитываться при покупке прибора ночного видения или накладки на видоискатель, является защита от внезапного, точечного света. Если об этом не позаботиться, даже кратковременное освещение может привести к тому, что так называемый люминофор лампы, являющийся неотъемлемой частью устройства, быстрее сломается. Поэтому некоторые модели имеют автоматическую регулировку яркости и эффективно от нее защищают. Приборы ночного видения — это устройства, которые не только полезны в армии, но также могут использоваться в повседневной жизни или для работы. Облегчают видимость в ночное время и в неосвещенных помещениях. Необходимо выбрать такое оборудование, которое будет соответствовать вашим требованиям и служить в течение многих лет.
