устройство, принцип работы, комплектация регенеративного респиратора

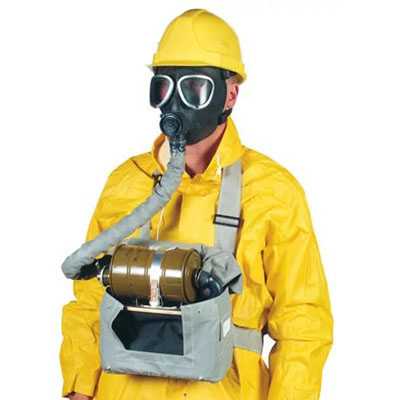

Изолирующий респиратор – это средство индивидуальной защиты от вредных веществ, находящихся в атмосфере, путем изоляции органов дыхания от внешней среды. В отличие от фильтрующих респираторов, такие устройства не доспускают контактов с зараженной атмосферой, поэтому состав вредных примесей тут не важен. Такого рода респираторы обычно применяют в горнодобывающей промышленности, или в подземных объектах – шахтах, карьерах.

Устройство изолирующего респиратора

Устройство изолирующего респиратора можно разделить на две системы: воздуховодную и кислородоподающую.

Воздуховодная система включает в себя следующие элементы:

  • лицевая часть,

  • соединительная коробка,

  • клапан выдоха,

  • шланг выдоха,

  • слюноудаляющий насос,

  • регенеративный патрон,

  • избыточный клапан,

  • дыхательный мешок,

  • холодильник с охлаждающим элементом,

  • клапан вдоха,

  • шланг вдоха.

Кислородоподающая система включает в себя:

  • кислородный баллон с вентилем, присоединненный к нему кислородораспределительный блок с вентилем перекрывного манометра,

  • клапан аварийной подачи кислорода,

  • редуктор давления с предохранительным клапаном,

  • легочный автомат.

Лицевая часть изолирующего респиратора может быть в форме панорамной маски или мундштучного устройства. Присоединяется лицевая часть к соединительной коробке с помощью специального винта.

Маска представляет собой резиновой корпус с закрепленным в нем панорамным стеклом. Чаще всего такая маска имеет пятиточечное оголовье с височными, лобными и затылочными регулируемыми ремнями. Также, модели маски могут оснащаться разговорным устройством.

Мундштучное устройство состоит из корпуса с овальным патрубком, на котором располагается загубник. Мундштучное приспособление плотно упирается в подбородок с помощью резиновой подушки. К корпусу на шнурках присоединены носовой зажим и защитный чехол для загубника. Оголовье также имеет крепительные ремни.

Соединительная коробка изолирующего респиратора предназначена для распределения вдыхаемого воздуха по шлангам.

Клапаны вдоха и выдоха одинаковые по своей конструкции управляют направлением потоков вдыхаемого и выдыхаемого воздуха.

Дыхательные шланги вместе с лицевой частью обеспечивают циркуляцию воздуха между органами дыхания и дыхательным мешком. С одной стороны шланги присоединены к соединительной коробке, а с другой стороны выдыхательный шланг соединяется с холодильником, вдыхательный - с регенеративным патроном.

Слюноудаляющий насос, предназначенный для удаления слюны, пота и конденсата, скапливающихся под маской, состоит из резиновой груши и располагается в нижней части соединительной коробки.

Регенеративный патрон изолирующего респиратора очищает вдыхаемый воздух от углекислого газа с помощью известкового химического поглотителя. Корпус патрона изготавливается из нержавеющей стали. В своем составе патрон имеет два штуцера – входной, к которому присоединяется выдыхательный шланг и выходной, соединяющийся с дыхательным мешком. Также, с одной стороны патрон имеет кольцо для крепления холодильника, а с другой избыточный клапан. На внутренней стороне крышки в горловине регенеративного патрона находится загрузочное отверстие. Патрон заполняется поглотителем, находящемся внутри корпуса между двумя металлическими сетками.

Избыточный клапан изолирующего респиратора предназначен для выброса лишнего воздуха из воздуходувной системы и состоит из корпуса и дна, соединенных с помощью кольца с резиновой мембраной. В центре мембраны располагается сам клапан, на дне корпуса располагаются защищенные сеткой отверстия для попадания воздуха.

Дыхательный мешок изготавливается из шлемовой рулонной резины, присоединяется к кислородораспределительному блоку и служит в качестве емкости для очищенного от углекислого газа вдыхаемого воздуха

Холодильник охлаждает вдыхаемый воздух, путем отвода тепла во внешнюю атмосферу. Холодильник изготавливается из нержавеющей стали и представляет собой цилиндры со сферическим дном. С внешней стороны холодильника имеется крепление к кольцу регенеративного патрона. При работе в условиях повышенной температуры холодильник снабжается дополнительным охлаждающим элементом.

Кислородный баллон служит для обогащения воздуха кислородом в дыхательном мешке.

Аварийный клапан (байпас), редуктор давления и легочный автомат в совокупности представляют систему кислородораспределительного узла. Для выполнения работ различной степени сложности и интенсивности, в изолирующих респираторах предусмотрена комбинированная система подачи кислорода. Сюда входит постоянная подача кислорода через редуктор – для работ средней степени тяжести, и периодическая подача путем коротких импульсов в конце вдоха через легочный автомат – для работ высокой степени сложности. В случае выхода из строя легочного автомата или редуктора, предусмотрена аварийная подача кислорода через аварийный клапан.

Принцип работы изолирующего респиратора

Выдыхаемый воздух проходит через соединительную коробку, выдыхательные шланг и клапан и поступает в регенеративный патрон. В регенеративном патроне воздух очищается от углекислого газа с помощью известкового поглотителя, а также увлажняется и нагревается. Затем из регенеративного патрона очищенный воздух поступает в дыхательный мешок, в котором обогащается кислородом, поступившим из кислородного баллона. Лишний воздух через избыточный клапан, который открывается в конце выдоха, удаляется во внешнюю атмосферу.

Из дыхательного мешка воздух поступает в организм. При этом сначала вдыхаемый воздух охлаждается с помощью холодильника, а затем через вдыхательный клапан по шлангу вдоха, через соединительную коробку воздух попадает под лицевую часть и затем в органы дыхания.

Механизм респиратора устроен так, что при выдохе открывается выдыхательный клапан, а при вдохе – клапан вдоха, поэтому движение воздуха осуществляется в одном и том же направлении по замкнутому кругу.

Комплектация изолирующего респиратора

Основные составляющие воздуховодной и кислородоподающей систем респиратора находятся в специальном ранце. Ранец изготовлен и жесткого дюралюминиевого материала и жесткой рамкой делится на три отсека.

В верхнем располагается регенеративный патрон с избыточным клапаном, холодильник, в среднем – дыхательный мешок и кислородораспределительный узел. В нижнем –кислородный баллон.

Дыхательные шланги, находятся вне ранца и соединяют элементы ранца с соединительной коробкой и лицевой частью.

brizmarket.ru

Респиратор изолирующий регенеративный Р-30 — MiningWiki — шахтёрская энциклопедия

Правила пользования респиратором Р-30

Респиратор изолирующий регенеративный Р-30 "Луганск" предназначен для защиты органов дыхания человека от вредного воздействия непригодной для дыхания атмосферы, при выпол­нении горноспасательных и технических работ в угольных шахтах и карьерах.

Респиратор (автономный дыхательный аппарат с закрытым контуром) обеспечивает надежную изоляцию органов дыхания че­ловека в атмосфере, содержащей в отдельности или в сочетаниях сле­дующие газы: СО — до 10 %, SO

2 — до 2 %, Н2S — до 1 %, NО2 -до 1 %, СО2 — до 40 %, СН4 — до 100 %, О2 — от 0 до 21 %, N2 — до 100 %, а также угольной (породной) пыли — до 10 г/м³. За услов­ный эквивалент максимальной концентрации сочетания вредных газов, при котором допускается работа в респираторе, принято содержание СО, равное 10 %.

Респиратор по климатическому исполнение предназначен для работы в температуре воздуха от минус 20 до плюс 60°С, от­носительной влажности до 100 % и атм. давлении от 67 до 133 кПа (от 500 до 1000 мм рт.ст.).

Технические характеристики[править]

  • Время защитного действия при работе средней тяжести, ч, не менее 4
  • Запас кислорода в баллоне при давлении 20 МПа (200 кгс/см²), л 400
  • Масса ХП-И в регенеративном патроне, кг, не менее 2,0
  • Масса охлаждающего элемента, кг, не менее 0,75
  • Подача кислорода в систему респиратора, л/мин:
    • постоянная 1,3-1,5
    • легочно-автоматическая, не менее 70
    • аварийным клапаном (байпасом), не менее 150-60
  • Вакуумметрическое давление, при котором открывает­ся легочный автомат, Па (мм вод.ст.) 100—300 (10-30)
  • Избыточное давление, при котором открывается избыточный клапан, Па (мм вод.ст.) 100—300 (10-30)
  • Полезная вместимость дыхательного мешка, л, не менее 4,5
  • Габаритные размеры (без дыхательных шлангов и плечевых ремней), мм:
    • длина 450±5
    • ширина 375±2
    • высота 165±5
  • Масса, кг, не более :
    • респиратора без лицевых частей, охлаждающего элемента и крышки холодильника 11,0
    • мундштучного приспособления с оголовьем 0,16
    • маски дыхательной 0,63
    • охлаждающего элемента с крышкой холодильника 0,80

Устройство и работа респиратора[править]

Воздуховодная система респиратора состоит из коробки соединительной, насоса слюноудаляющего, шланга выдоха, кла­пана выдоха, патрона регенеративного, клапана избыточного, мешка дыхательного, холодильника с охлаждающим элементом — брикетом водяного льда и крышкой резиновой герметичной, клапана вдоха и шланга вдоха.

Кислородоподающая система состоит из баллона кислородного с вентилем запорным, к которому присоединен блок кислородораспределительный, состоящий из вентиля перекрывного манометра, клапана аварийного (байпаса), редуктора с клапаном предохра­нительным и автомата легочного. Манометр присоединен к блоку при помощи гибкой капиллярной трубки.

Респиратор работает следующим образом. Выдыхаемый человеком воздух, содержащий около 4 % углекислого газа, через лицевую часть, соединительною коробку, шланг выдоха, клапан выдоха, регене­ративный патрон поступает в дыхательный мешок. Проходя через регенеративный патрон, снаряженный химическим известковым поглоти­телем (ХП-И), воздух очищается от углекислого газа, нагревается и увлажняется. При вдохе воздух из дыхательного мешка через холо­дильник, клапан вдоха, шланг вдоха0, соединительную короб­ку и лицевую часть поступает в легкие человека. Движение воздуха при дыхании, благодаря дыхательным клапанам, осуществляется всегда в одном и том же направлении по замкнутому кругу. При выдохе от­крывается клапан выдоха, при вдохе — клапан вдоха.

При работе в условиях нормальной температуры (до 26 °С) окру­жающей среды охлаждающий элемент в холодильник не помещают, крышку на горловину холодильника не надевают и хранят в термосе. Воздух, вдыхаемый из дыхательного мешка, проходя через холодильник и шланг вдоха, охлаждается в результате теплоотдачи в атмосферу через стенки этих узлов. При работе в условиях повышенной темпера­туры окружающей среды во внутреннюю полость холодильника помещают охлаждающий элемент, который обеспечивает более интен­сивное охлаждение вдыхаемого воздуха.

Воздух в системе респиратора обогащается кислородом, поступающим в холодильник и дыхательный мешок из кислородного баллона через вентиль и устройства кислородораспределительного узла: редуктор, легочный автомат и байпас. Для автомати­ческого обеспечения дыхания человека кислородом при выполнении работы различной тяжести и предотвращения скопления азота в системе респиратора применена комбинированная подача кислорода: пос­тоянная в количестве 1,3-1,5 л/мин (через редуктор в дозирующее отверстие) и периодическая — через легочный автомат, питаю­щийся от редуктора. Постоянная подача кислорода достаточна для человека, выполняющего работу средней тяжести; при более тяжелой работе кислород в систему подается дополнительно через легочный автомат короткими импульсами в конце вдохов. Кроме того, в респи­раторе существует третий канал для подачи кислорода в систему — в обход редуктора через аварийный клапан, который открывается при нажатии на кнопку. Этот способ подачи применяется при выходе из строя редуктора или легочного автомата, а также при необходимости ручной продувки системы респиратора кислородом.

Избыток воздуха, образующийся в респираторе вследствие некото­рого превышения подачи кислорода в систему над его потреблением человеком, удаляется в атмосферу через избыточный клапан мемб­ранного типа, открывающийся в конце выдоха.

Слюноудаляющий насос служит для удаления из соединительной коробка скапливающейся слюны, стекающей из мундштучного приспособ­ления, а также конденсата и пота, стекающих из дыхательной маски. Насос приводятся в действие при нажатии пальцами резиновой груши.

Давление кислорода в баллоне во время работы в респираторе, а значит, и оставшийся запас кислорода контролируются по манометру. В случае повреждения капиллярной трубки, соединяющей манометр с кислородораспределительным блоком, или потери герметичности манометр может быть отключен от блока при помощи перекрывного венти­ля.

Респиратор в рабочем положении размещается на спине человека. Основные узлы воздуховодной и кислородоподающей систем респиратора расположены в жестком дюралюминиевом ранце. Монтаж узлов в ранце осуществляется со стороны, обращенной к спине чело­века.

Ранец респиратора разделяется на три отсека, образо­ванных рамкой дюралюминиевой, приклепанной к корпусу ранца и увеличивающей его жесткость. В верхнем отсеке размещаются патрон регенеративный с клапаном избыточным и холодильник; в среднем отсеке — мешок дыхательный и блок кислородораспределительный; в нижнем отсеке — баллон кислородный с вентилем запорным, присоединяемый к блоку с помощью гайки накидной. В этой же зоне находятся кнопка байпаса и вентиль перекрывной манометра. Вне ранца находятся: манометр с ведущей к нему трубкой капиллярной, шланги дыхательные с коробкой соедини­тельной и лицевая часть (мундштучное приспособление или дыхательная маска), присоединяемая к коробке при помощи винта.

Нижний и средний отсеки ранца закрываются щитком дюралюминиевым, имеющим вентиляционные отверстия и удерживающиеся на ранце двумя крючками и двумя защелками пружинными. На щитке раз­мещен амортизатор поясной, ремень поясной и скобы для креп­ления подвесной системы. Со щитком шарнирно соединен амортизатор (подушка овальной формы), упирающийся своим металлическим осно­ванием в верхнюю кромку ранца. Верхний отсек ранца, в котором размещены нагревающиеся при работе узлы респиратора (регенератив­ный патрон и холодильник), хорошо вентилируется со стороны спины человека, что обеспечивает хороший теплоотвод от указанных узлов.

Подвесная система респиратора состоит из двух ремней кожаных плечевых с амортизирующими подушками, двух ремней концевых из тесьмы с кольцами натяжными на концах и кольцами самозатягивающимися для фиксации ремней после регулировки по росту чело­века. Верхние концы плечевых ремней крепятся к основанию амортиза­тора, а надетая на них каретка при помощи пружинной защелки крепится в верхней части корпуса респиратора. На правом концевом ремне крепится внешний конец трубки капиллярной с манометром, на левом концевом ремне — свисток сигнальный. На плечевых ремнях выполнено по четыре отверстия диаметром 6 мм для грубой подгонки ремней по росту и расположения манометра в поле зрения респираторщика.

При получения нового респиратора необходимо отрегулировать длину его плечевых ремней в соответствии с ростом, для чего верх­ние концы ремней прикрепляют при помощи гаек к основанию амортизатора, выбрав одно из четырех отверстий на нужной длине ремня. При этом пряжка крепления манометра, находящаяся на правом концевом ремне, должна быть расположена в удобной месте, шкала манометра — в поле зрения, а капиллярная трубка не должна быть сильно изог­нутой.

Положение респиратора на спине регулируется концевыми ремнями (путем их затягивания или отпускания). Положение ремней фиксируется самозатягивающимися кольцами.

В респираторе используется оголовье с закреплением мундштучного приспособления в двух точках. Необходимо отрегулировать в со­ответствии с размерами и формой головы длину четырех ремешков ого­ловья, что позволяет надежно фиксировать загубник во рту. При выключении из респиратора и последующих включениях не следует нарушать эту регулировку, для надевания и снятия оголовья достаточно восполь­зоваться крючками, находящимися на обоих ремешках.

Порядок включения в респиратор и работа в нем[править]

Перед спуском в шахту и перед включением в респиратор необходимо провести его беглую проверку для определения работоспособности основных узлов, для чего проверить:

  • герметичность респиратора с мундштучным приспособлением или с маской,
  • исправность легочного автомата,
  • исправность байпаса,
  • исправность избыточного клапана,
  • запас кислорода;
  • исправность сигнального свистка.

Для проверки герметичности респиратора отсосать воздух из системы респиратора до возможного предела. Если при задержке дыхания на 3-8 сек дальнейшее отсасывание невоз­можно то респиратор герметичен.
Для проверки герметичности респиратора с маской на­деть маску и, не открывая вентиль баллона, пережать рукой шланг выдоха, оттянуть край маски в сделть выдох. Отпустить край маски, сделать вдох и снова выдохнуть в атмосферу. При оче­редном вдохе под маской должно образоваться устойчивое вакуумметрическое давление.
Открыть вентиль баллона и сделать глубокий вдох. Свободный вдох и характерный шум легочного автомата свидетельствуют о его исправности.

Для проверки исправности легочного автомата сделать выдох в систему респиратора, открыть вентиль баллона и сделать один-два глубоких вдоха. Отсутствие сопротивления на вдохе и резкий шипящий звук поступающего в дыхательный мешок кислорода свидетельствуют об исправности легочного автомата.

Для проверки исправности байпаса нажать на его кноп­ку. Дыхательный мешок при этом должен быстро наполниться кислородом, резкий шипящий звук и подпор кислорода у загубника свиде­тельствуют об исправности аварийного клапана.

Для проверки исправности избыточного клапана вдохнуть через нос и путем выдоха наполнить дыхательный мешок воздухом до момента срабатывания избыточного клапана. Исправный избыточный клапан должен открываться, не вызывая значительного сопротивления дыханию.

Для проверки запаса кислорода при открытом вентиле баллона по манометру проверить давление, которое должно быть рав­но рабочему — 200 кгс/см² (20 МПа ±1 МПа). Для проверки сигнального свистка резко нажать на его мембрану.

Перед тем как войти в загазованную среду, включиться в респиратор. Включение производить в такой последовательности. Снять каску и зажать ее между коленями, расправить оголовье, надеть его на голову, взяв в рот загубник. Одновременно правой рукой открыть до отказа вентиль баллона, повернуть маховичок вен­тиля в обратную сторону на пол-оборота. Сделать несколько вдохов из системы респиратора до срабатывания легочного автомата. Надеть носовой зажим, пристегнуть металли­ческие крючки оголовья кольцам соединительной коробки и надеть каску. При задымленной атмосфере надеть противодымные очки.

Эффективность защиты при большой загрязнённости воздуха[править]

У Р-34, как и у всех советских и российских (на 2018 г.) автономных дыхательных аппаратов с закрытым контуром, отсутствует избыточное давление во время вдоха. Часть респираторов Р-34 комплектуется полнолицевыми масками с панорамным стеклом, которые обеспечивают хороший обзор и позволяют общаться. Но у таких масок может появляться разрежение (во время вдоха), из-за чего может произойти просачивание неотфильтрованного воздуха через зазоры между маской и лицом. Поэтому такие модели Р-34 могут не обеспечить надёжную защиту при большой загрязнённости воздуха (в какой-то части случаев их использования, у какой-то части спасателей). Для сравнения, у немецкого PSS BG 4 plus дыхательный мешок поджимается с помощью двух пружин и упора, а не свободно размещён в корпусе (стр. 2 описания).

Респиратор изолирующий регенеративный Р-30

miningwiki.ru

Респиратор изолирующий регенеративный Р-30

Респиратор изолирующий регенеративный Р-30, 4-х часового действия, предназначен для защиты органов дыхания человека от вредного воздействия непригодной для дыхания атмосферы при выполнении горноспасательных работ в рудных и угольных шахтах и карьерах, а также для оснащения аварийно-спасательных подразделений

№№

п/п

Наименование показателя

Значение

1.

Время защитного действия при работе средней тяжести, час, не менее

4

2.

Давление кислорода в баллоне, атм

 200

3.

Запас кислорода в баллоне, л

400

4.

Масса ХП-И в регенеративном патроне, кг, не менее

2

5.

Масса охлаждающего элемента, кг, не менее

0,75

6.

Подача кислорода в систему респиратора, л/мин:



7.

            постоянная

1,3-1,5

8.

            легочно-автоматическая

60-150

9.

            аварийным клапаном (байпасом), не менее

150-60

10.

Вакуумметрическое давление, при котором открывается легочный автомат, мм вод.ст.

10-30

11.

Избыточное давление, при котором  открывается избыточный клапан, мм вод.ст.

10-30

12.

Полезная вместимость дыхательного мешка, л

4,5

13.

Объем вдоха при проведении ИВЛ, л, не более

-

14.

Габаритные размеры, мм



15.

            длина

450

16.

            ширина

375

17.

            высота

165

18.

Масса, кг без лицевых частей, охлаждающего  элемента и крышки холодильника

11

www.mchs.gov.ru

Средства индивидуальной защиты | Изолирующие респираторы




Средства индивидуальной защиты органов дыхания


Изолирующие респираторы

Вернуться на страницу "Респираторы"

Респиратор — это приспособление для индивидуальной защиты органов дыхания человека от пыли и вредных веществ, находящихся в атмосфере. Простейшим видом респиратора является ватно-марлевая повязка, которая используется медперсоналом и населением для защиты от капельной инфекции. Респираторы могут быть разделены на две группы: изолирующие и фильтрующие. На производстве респираторы применяются в условиях повышенной запыленности и загазованности воздуха (шахты, горно - обогатительные комбинаты, при открытом способе добычи руды, угля, при наличии в воздухе радиоактивных аэрозолей и др.).

В практике используются изолирующие респираторы РКК-2, РКК-2М, «Урал-1», РКК-1 и др., из которых первые три являются респираторами четырехчасового действия, а РКК-1 и др. - вспомогательными респираторами со сроком защитного действия 1 - 2 часа.

При эксплуатации этих респираторов был выявлен ряд недостатков. К недостаткам изолирующих респираторов следует отнести большой вес и габариты, сложность конструкции и пользования ими. В случае повреждения металлического корпуса, содержащего связанный кислород (в виде перекисей), он сам может явиться причиной пожара или взрыва.

Так, воздухораспределительная система респиратора РКК-2 имеет высокое сопротивление дыханию (40 мм вод. ст. на вдохе и 65 дел вод. ст. на выдохе). В респираторах РКК-2 и "Урал-1" отмечается чрезмерное нагревание (до 38-43°С) вдыхаемого воздуха. Более совершенны изолирующие респираторы: "Донбасс-1", "Донбасс-2", "Донбасс-М4", СК-5 и др. В них достигнуто резкое снижение сопротивления дыханию со стороны воздухопроводной системы и значительно улучшены эксплуатационные качества

К изолирующим респираторам относятся также шланговые респираторы. Они используются на газоспасательных станциях и в коммунальном хозяйстве (пескоструйные работы). Радиус действия шланговых респираторов ограничивается длиной и весом шланга. В шланговых респираторах с принудительной подачей воздух постоянно омывает лицо работающего свежей струей, благодаря чему высокая температура окружающего воздуха переносится легче.

Вернуться на страницу "Респираторы"

xn----7sbbfb7a7aej.xn--p1ai



Полезная модель относится к средствам индивидуальной защиты органов дыхания людей от вредных веществ непригодной для дыхания атмосферы, в частности, к изолирующим респираторам, используемым в горнодобывающей и иных отраслях промышленности при проведении спасательных работ в условиях техногенной аварии. Респиратор содержат ранец, в котором размещены дыхательный мешок, кислородподающая система в виде баллона с вентилем, редуктора давления, легочного автомата, предохранительного клапана и байпаса, поглотительный (регенеративный) патрон с клапаном избыточного давления, холодильник, клапаны вдоха и выдоха, соединенные гофрированными шлангами с лицевой частью в виде панорамной маски или загубника с носовым зажимом. Ранец снабжен ремнями для ношения. Респиратор отличается от известных аппаратов аналогичного назначения улучшенной эксплуатационной характеристикой, а именно меньшей массой и простотой технического обслуживания при эксплуатации.

Полезная модель относится к средствам индивидуальной защиты органов дыхания людей от вредных веществ непригодной для дыхания атмосферы, в частности к изолирующим респираторам, используемым в горнодобывающей отрасли промышленности при проведении спасательных работ после техногенной аварии в шахтах. Она может быть использована в химической и других отраслях промышленности в чрезвычайных ситуациях, где необходима защита органов дыхания с помощью таких аппаратов в неблагоприятных условиях, то есть при наличии вредных веществ или отсутствия кислорода в атмосфере.

Известен изолирующий регенеративный респиратор Р12 и Р12М (МУП СССР, Центральная научно-исследовательская лаборатория по горноспасательному делу, «Изолирующий кислородный респиратор Р-12», инструкция по эксплуатации, 1966). Респиратор содержит корпус, в котором размещены дыхательный мешок, присоединенные к нему холодильник и регенеративный патрон с сорбентом углерода, кислородоподающую систему в виде баллона с вентилем, редуктора давления, клапана аварийной подачи кислорода (байпаса), легочного автомата и кислородного манометра, гофрированные дыхательные шланги, лицевую часть в виде панорамной маски или мундштучного приспособления, систему для ношения в виде двух плечевых ремней с эластичными подушками. Корпус аппарата содержит оболочку и крышку с амортизаторами, которые прилегают к спине пользователя респиратором.

Недостатком респиратора является большая масса, что усложняет использование их по назначению

Этот недостаток устранен в изолирующем регенеративном респираторе (авторское свидетельство СССР 660322, А62В 7/02, 1980). Респиратор содержат ранец (корпус), выполненный в виде единой жесткой оболочки с отсеками, в которых размещены дыхательный мешок с клапаном избыточного давления, кислородподающая система в виде баллона с вентилем, редуктора давления, легочного автомата, предохранительного клапана, клапана аварийной подачи кислорода (байпаса) и кислородного манометра с капилляром, которые указаны в указанном свидетельстве как кислородраспределительный узел, холодильник с гидрофосфатом, прямоточный регенеративный патрон с сорбентом диоксида углерода, гофрированные дыхательные шланги, присоединенные к клапанам вдоха и выдоха, лицевую часть в виде мундштучного приспособления в виде загубника, носового зажима и головного гарнитура, амортизаторы, размещенные на патроне и баллоне, которые прилегают к спине пользователя респиратором, систему для ношения в виде двух плечевых ремней с эластичными подушками. Внешняя сторона ранца представляет собой единую цельную оболочку с отсеками, а на стороне ранца, прилегающей к спине пользователя, каждый отсек имеет окно, через которое в полости оболочки монтируются составные части дыхательного аппарата. Это не только снижает его массу, что обеспечивает удобство пользователя аппаратом, но и улучшает вентиляцию полости ранца и обеспечивает отвод тепла от патрона при использовании аппарата.

Этот респиратор имеет следующие эксплуатационные недостатки:

- значительная по величине температура вдыхаемого воздуха вследствие неэффективного действия холодильника с гидрофосфатом;

- наличие лицевой части в виде загубника с носовым зажимом не обеспечивает надежную защиту глаз человека при наличии в атмосфере горной выработки дыма.

Эти недостатки устранены в изолирующем респираторе Р-12М, который вместо холодильника с гидрофосфатом оборудован воздушно-ледяным холодильником, лицевая часть может быть выполнена в виде панорамной маски, что обеспечивает защиту глаз пользователя от дыма, удовлетворительный передний обзор горной выработки и решает проблему разговоров респираторщиков между собой (МУП Украины. Научно-исследовательский институт горноспасательного дела и пожарной безопасности «Респиратор». Основные этапы развития отечественного респираторостроения», Донецк. 2008, стр.43).

Респиратор Р-12М так же как и респиратор Р-12 содержит ранец (корпус) в виде жесткой оболочки, в которой размещены дыхательный мешок, кислородоподающая система в виде баллона с вентилем, редуктора давления, легочного автомата, предохранительного клапана, клапана аварийной подачи кислорода (байпаса) и кислородного манометра с капилляром, холодильник с крышкой и клапаном вдоха и прямоточный регенеративный патрон с клапаном выдоха и сорбентом диоксида углерода, размещенным между неподвижной и подвижной перфорированной перегородкой, взаимодействующей с пружинами в полости патрона, которая сообщается с мешком, клапан избыточного давления, гофрированные дыхательные шланги, присоединенные к клапанам вдоха и выдоха, с лицевой частью в виде панорамной маски или мундштучного приспособления в виде загубника, носового зажима, головного гарнитура и противодымных очков; корпус снабжен амортизаторами и системой для ношения в виде двух плечевых ремней с эластичными подушками и поясным ремнем, а также звуковым сигналом.

Регенеративный респиратор Р-12М отличается улучшенной эксплуатационной характеристикой, так как обеспечивает комфортные условия дыхания и пользования аппаратом при использовании по назначению.

Эксплуатационные характеристики этого дыхательного аппарата могут быть значительно улучшены за счет доработки конструкции следующих решений:

- выполнение ранца (корпуса) и крышки в виде единых жестких деталей усложняет техническое обслуживание аппарата в процессе эксплуатации, например, замену блока замороженной воды в холодильнике. Ранец может содержать корпус и крышку (щиток), при этом щиток может быть выполнен из двух шарнирно соединенных деталей, форма которых облегчает доступ к холодильнику и облегчает крепление щитка на оболочке ранца;

размещение клапана избыточного давления на торце корпуса регенеративного патрона упрощает конструкцию дыхательного мешка и процесса технического обслуживания клапана при эксплуатации аппарата;

- исполнение ребра жесткости среднего отсека с отверстием под палец пользователя фронтально клапану аварийной подачи кислорода (байпасу) облегчает приведение его в действие при затруднении действия редуктора давления и легочного автомата, что ухудшает условий дыхания в аппарате.

Наиболее близкими к полезной модели являются регенеративные изолирующие респиратора Р-12М (Р-12), которые приняты как прототип.

Задачей, на решение которой направлена разработка полезной модели, является устранение указанных недостатков, т.е улучшение эксплуатационных характеристик дыхательного аппарата за счет снижения трудоемкости операций по техническому обслуживанию изделия при эксплуатации, сокращения времени выполнения этих операций, упрощения конс

poleznayamodel.ru

Средства индивидуальной защиты | Изолирующие респираторы




Средства индивидуальной защиты органов дыхания


Изолирующие респираторы
Р-30 и Р-34 Выйти в раздел СПИРОМАТИК QS II

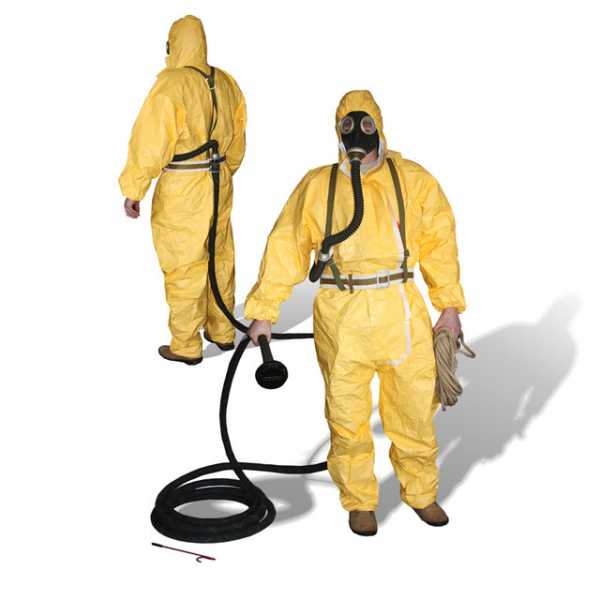

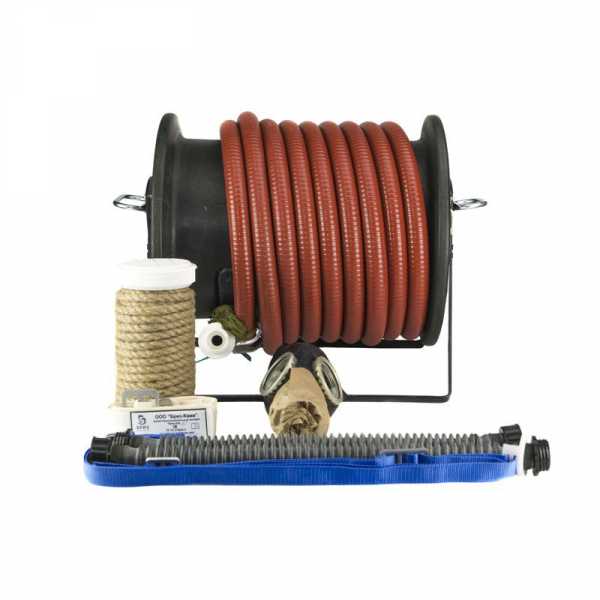

Шланговые респираторы

Шланговые респираторы могут использовать для дыхания воздух, сжатый компрессором до высокого давления. У таких ШР подача воздуха может быть непрерывной, по потребности и по потребности под давлением.

При непрерывной подаче воздуха он подаётся под лицевую часть с постоянным расходом, не зависимо от его потребления. Защитные свойства таких респираторов (при заданном расходе воздуха) зависят от того, насколько плотно лицевая часть прилегает к лицу.

При подаче воздуха по потребности при вдохе давление под маской снижается, становится ниже атмосферного, и из-за этого открывается клапан подачи воздуха. Но из-за перепада давления под маску через зазоры может просочиться загрязнённый воздух, и у таких респираторов невысокая ожидаемая степень защиты.

При подаче воздуха по потребности под давлением воздух выпускается из маски наружу тогда, когда избыточное давление в маске превысило заданную величину. А подача воздуха под маску происходит не тогда, когда давление там стало ниже атмосферного, а когда оно стало ниже какой-то заданного избыточного давления. Поэтому у таких респираторов всегда давление под маской выше, чем снаружи. Это не позволяет загрязнённому воздуху просачиваться под маску, и у таких респираторов высокая ожидаемая степень защиты.

При использовании таких респираторов нужно заранее побеспокоится о том, как рабочие будут покидать загрязнённое место работы при перебоях в подаче воздуха. Для этого может использоваться шланговый респиратор в сочетании с маленьким дыхательным аппаратом, запас воздуха в котором позволяет выйти в безопасное место.

Для использования таких респираторов нужен сильно сжатый воздух, то есть дорогой компрессор. Иногда вместо этого для снабжения воздухом используют не сжатый воздух. Он может поступать под маску за счёт разрежения, создаваемого рабочим при вдохе. Это очень недорогой респиратор, но он наименее надёжен. Также для подачи воздуха может использоваться воздуходувка с ручным приводом или электроприводом.

Вернуться на страницу "Изолирующие респираторы"

xn----7sbbfb7a7aej.xn--p1ai

Изолирующие средства индивидуальной защиты (Изолирующие СИЗ)

Изолирующее средство индивидуальной защиты – это такое устройство, которое защищает организм человека от попадания в него отравляющих веществ из зараженной атмосферы путем его изоляции от контакта с окружающей средой.

Изолирующие средства защиты органов дыхания обеспечивают человека необходимым количеством кислорода и могут использоваться при любом составе и концентрации опасных паров или аэрозолей в воздухе.

Изолирующие средства защиты кожи изготавливаются из специальных пленочных полимерных материалов, также не допускающих воздействия на кожу вредных химикатов.

Виды изолирующих СИЗ

По направленности на защиту конкретной части тела, изолирующие СИЗ делятся на

- средства индивидуальной защиты органов дыхания
- средства индивидуальной защиты кожи

К изолирующим СИЗОД относятся респираторы, противогазы, дыхательные аппараты, шланговые аппараты, самоспасатели.

К СИЗ кожи относятся специальные защитные костюмы, перчатки, сапоги.

Изолирующие СИЗ органов дыхания

Изолирующие средства индивидуальной защиты органов дыхания делятся на автономные и шланговые.

Автономные СИЗОД

Автономные – это аппараты, работающие на химически связанном кислороде (изолирующие респираторы, изолирующие противогазы), и дыхательные аппараты, работающие на сжатом воздухе или кислороде.

Изолирующие автономные СИЗОД могут быть двух видов:

- работающие по открытому циклу, при котором выдыхаемый воздух выходит в окружающую атмосферу. Работа в такого рода аппаратах ограничивается запасами имеющегося кислорода.
- работающие по закрытому циклу, при котором выдыхаемый воздух очищается от углекислого газа, обогащается кислородом и вновь поступает в органы дыхания. Такие аппараты более сложны как по устройству, так и по использования, но время работы в них значительно выше.

Автономные дыхательные аппараты открытого цикла обеспечивают органы дыхания кислородной смесью из имеющихся в составе аппарата баллонов со сжатым воздухом.

Изолирующие противогазы и изолирующие респираторы работают по принципу регенерации выдыхаемого воздуха. Состоят такие устройства из лицевой части и части, отвечающей за процесс регенерации и очищения воздуха – регенеративного патрона, дыхательного мешка, клапанной системы. Перед непосредственным использованием изолирующих аппаратов необходимо обеспечить выделение первых порций кислорода, для чего на регенеративном патроне располагается пусковой брикет. После приведения его в действие также разогревается регенеративный продукт, и аппарат начинает свою работу. Выдыхаемый воздух направляется в регенеративный патрон, в котором сперва очищается от углекислого газа, затем или в том же патроне, или в дыхательном мешке обогащается кислородом, который может дополнительно подаваться из кислородного баллона, и через клапан вдоха поступает в подмасочное пространство, а затем и в органы дыхания.

Изолирующие самоспасатели работают похожим способом. Выдыхаемый воздух в патроне очищается от углекислого газа и лишней влаги, там же выделяется необходимое количество кислорода. Затем дыхательная смесь поступает в дыхательный мешок, из которого при вдохе, опять проходя через патрон, дополнительно очищается от углекислого газа и направляется в органы дыхания.

Шланговые СИЗОД

Изолирующие шланговые средства защиты органов дыхания представляют собой устройство, состоящее из лицевой части и шланга, по которому подается воздух из чистой внешней среды. То есть работа в таких аппаратах ограничивается длиной шланга. Наибольшей популярностью шланговые сиз пользуются при работе в колодцах, цистернах и прочих замкнутых пространствах.

Такие СИЗОД делятся на самовсасывающие, аппараты с подачей воздуха с помощью воздуходувки, или работающие от сети компрессорной линии.

Изолирующие средства индивидуальной защиты кожи

К изолирующим СИЗ кожи относятся герметичные защитные костюмы (перчатки, рукавицы, сапоги) изготовленные из пленочного полимерного материала или прорезиненной ткани. Они также изолируют все тело от внешней среды, не пропускают ни воздух, ни влагу, ни тем более ядовитые химикаты.

brizmarket.ru
