Фильтрующие противогазы принцип действия

таких противогазов заключается в следующем. При вдохе зараженный воз­дух поступает в фильтрующе-поглощающую (противогазовую) коробку, в ней он очищается от ОВ, АХОВ, РП, БС, затем попадает под лицевую часть и в органы дыхания. При выдохе воздух из-под лицевой части, минуя ко­робку, выходит наружу. Поглощение паров и газов осуществляется за счет адсорбции, хемосорбции и катализа, а поглощение дымов и туманов (аэро­золей) — путем фильтрации.

Адсорбция — поглощение газов н паров поверхностью твердого тела, называемого адсорбентом, под действием сил молекулярного притяжения. В противогазах адсорбентом является активный уголь. Как весьма порис­тое вещество, он имеет большую активную поверхность (поверхность 1 г активного угля составляет 400 — 800 кв.м.). На нем лучше всего адсорби­руются органические вещества с высокой температурой кипения и боль­шим молекулярным весом (хлор, хлорпикрин, трихлортриэтиламин, зарин, зоман, иприт).

Для поглощения плохо адсорбирующихся веществ, в частности, синиль­ной кислоты, мышьяковистого водорода, фосгена, используются процессы хемосорбции и катализа.

Хемосорбция — поглощение отравляющих, сильнодействующих ядови­тых веществ за счет их взаимодействия с химически активными вещества­ми, преимущественно щелочного характера, которые наносятся на актив­ный уголь в процессе обработки.

Катализ — изменение скорости химических реакций под влиянием ве­ществ, называемых катализаторами. В качестве катализатора используют­ся окиси меди, серебра и хрома. Активные угли с добавлением окислов называются углями-катализаторами. Катализ, например, лежит в основе очистки воздуха от аммиака при использовании дополнительных патро­нов.

Фильтрация дымов и туманов (аэрозолей) осуществляется противодымным фильтром, изготовленным из волокнистых материалов, которые обра­зуют густую сетку. Проходя через нее, аэрозоли задевают за волокна и удер­живаются на них.

При прохождении зараженного воздуха через фильтрующе-поглощающую коробку вредные, ядовитые и отравляющие вещества какое-то вре­мя полностью задерживаются. Однако со временем в выходящем из ко­робки воздухе появляются их следы, хотя близкие к минимально действу­ющим. Это называется проскоком и характеризует исчерпывание защит­ных возможностей противогаза. Время от начала поступлении примеси в средство защиты до появления за ним предельно допустимой концентра­ции называется временем защитного действия и выражается в часах и минутах.

Что касается противодымных фильтров, то очистка воздуха в них осу­ществляется не полностью и проскок частиц дымов и туманов фиксирует­ся с первого момента вдыхания аэрозолей. Поэтому их защитные свойства характеризуются коэффициентом проскока - отношением концентрации аэрозолей после фильтра к их концентрации до фильтра. Выражается он в процентах. Чем меньше коэффициент проскока, тем противодымный фильтр лучше.

Проскок отравляющих веществ и аэрозолей обнаруживается с помощью специальных индикаторов.

В современном противогазе сопротивление дыханию при скорости по­тока воздуха 30 л/мин равно 16 — 21 мм вод.ст. Защитная мощность по парам стойких OB — несколько десятков часов. Коэффициент проскока аэрозолей — не более 0,01%.

studfiles.net

2.2. Противогаз

Противогаз – это устройство (прибор) для защиты органов дыхания, глаз и лица человека от отравляющих, радиоактивных веществ, бактериальных средств и других вредных примесей, находящихся в воздухе в виде паров, газов или аэрозолей. По принципу индивидуальной защиты противогазы делятся на фильтрующие, действие которых основано на очистке (фильтрации) вдыхаемого воздуха от вредных примесей, и изолирующие, применение которых полностью изолирует органы дыхания от окружающей среды (дыхание осуществляется воздухом, регенерирующимся в патроне противогаза).

Фильтрующий противогаз

Фильтрующие противогазы в виде многослойных марлевых повязок, пропитанных специальными растворами для защиты от хлора и фосгена, появились во время 1-й мировой войны 1914—1918г.г., однако при применении др. отравляющих веществ они оказались непригодными. В 1915г. русским учёным-химиком Н. Д. Зелинским был изобретён первый в мире сухой фильтрующий противогаз с активированным углем и резиновой маской. В 1916г. этот противогаз поступил на вооружение русской и союзнических армий. Вскоре сухие противогазы появились в армиях других государств.

Рис. 15.2. Фильтрующий противогаз

1 — противогазная коробка; 2 — специально обработанный активированный уголь; 3 — аэрозольный фильтр; 4 — резиновая пробка; 5 — шлем-маска; 6 — очки; 7 — клапанная коробка; 8 — соединительная трубка; 9 — противогазная сумка; 10 — лямка; 11 — тесьма; 12 — специальный карандаш; 13 — незапотевающие пленки; 14 — утеплительная манжета.

Фильтрующий противогаз (рис. 15.2) применяется для защиты от попадания в органы дыхания, на глаза и лицо отравляющих, радиоактивных веществ и бактериальных (биологических) средств.

Принцип защитного действия противогаза основан на том, что используемый для дыхания воздух предварительно очищается (фильтруется) от вредных примесей. При вдохе зараженный воздух поступает в противогазовую коробку. Очищенный в коробке воздух поступает через соединительную трубку под лицевую часть противогаза. Кроме того, в комплект противогаза входят противогазовая сумка, незапотевающие пленки или специальный «карандаш» для предохранения от запотевания стекол очков.

Противогазовая коробка служит для очистки вдыхаемого воздуха от отравляющих, радиоактивных веществ и бактериальных (биологических) средств. Для этого коробка снаряжена противодымным (аэрозольным) фильтром и специальным поглотителем. В аэрозольном фильтре он очищается от аэрозолей, а в слое (шихте) активированного угля — от паров и газов.

Лицевая часть противогаза обеспечивает проведение очищенного в противогазовой коробке воздуха к органам дыхания и защищает глаза и лицо от попадания на них отравляющих, радиоактивных веществ и бактериальных (биологических) средств.

Лицевая часть противогаза состоит из резиновой шлем-маски с очками и обтекателями, клапанной коробки и соединительной трубки.

Шлем-маски имеются пяти, четырех и трех размеров в зависимости от образца лицевой части. Размер обозначен цифрой на подбородочной части шлем-маски. Для сохранения громкости речи в противогазе специальные лицевые части ШМС и ММ-1 имеют мембранную коробку, состоящую из корпуса, резинового кольца, мембраны, опорного кольца, фланца и крышки. Эти лицевые части обеспечиваются коробками с запасными мембранами. Фронтальное расположение и размеры стекол очков шлем-маски ШМС обеспечивает работу личного состава с оптическими приборами.

Клапанная коробка служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри коробки помещаются вдыхательный и выдыхательный клапана (основной и дополнительный). Выдыхательный клапан – наиболее ответственная и вместе с тем наиболее уязвимая деталь клапанной коробки, так как при его неисправности (засорении, замерзании) зараженный воздух будет проникать под шлем-маску.

Соединительная трубка служит для соединения шлем-маски с противогазовой коробкой. Верхним концом при помощи ввинтной гайки она присоединяется к клапанной коробке, а нижним концом при помощи ниппеля и накидной гайки – к горловине противогазовой коробки.

Соединительная трубка изготовлена из резины и имеет поперечные складки (гофры), что придает ей необходимую упругость и обеспечивает прохождение воздуха при изгибах.

Противогазовая сумка служит для хранения и переноски противогаза. Она имеет два отделения: одно – для противогазовой коробки, другое – для лицевой части противогаза и респиратора, незапотевающих пленок или «карандаша» и переговорных мембран. Кроме того, на сумке может быть наружный карман для индивидуального противохимического пакета.

Для защиты от окиси углерода используется гопкалитовый патрон.

Принцип действия гопкалитового патрона основан на каталитическом окислении оксида углерода до диоксида углерода.Гопкалитовый патрон (ДП-1) не обогащает вдыхаемый воздух кислородом, поэтому его можно применять в атмосфере, содержащей не менее 17% кислорода (по объему). ДП-1 не защищает от 0В, РП, БА и дыма. Патрон ДП-1 имеет форму цилиндра высотой 15,5 см и диаметром 10, 2 см, изготовлен из жести, снаряжен осушителем и гопкалитом. Он имеет две навинтованные горловины: наружную для присоединения соединительной трубки и внутреннюю для присоединения фильтрующе-поглощающей коробки ЕО-16. Горловины закрыты заглушками. Маркировка на ДП-1 нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка - название изделия; вторая строка - условное обозначение предприятия-изготовителя, месяц, две последние цифры года изготовления и номер партии; третья строка - серия и номер патрона; четвертая строка - масса снаряженного патрона с заглушками с точностью до 1 г. Патрон ДП-1 обеспечивает защиту от оксида углерода при концентрации его в окружающем воздухе до 0,25%. Разогрев патрона, сопровождающийся вспучиванием и обгоранием краски, а также поступление на вдох воздуха, нагретого до температуры 65-70°С и вызывающего ощущение ожога оболочек органов дыхания, указывает на наличие в атмосфере значительного количества оксида углерода. В этом случае помещение следует проветрить или дальнейшую работу в нем производить с использованием ИДА. Время защитного действия патрона ДП-1 зависит от концентрации оксида углерода, температуры окружающей среды и физической нагрузки. Патрон ДП-1 является средством одноразового применения, его необходимо заменять новым, даже если не истекло время защитного действия.

studfiles.net

Средства защиты органов дыхания. Характеристика фильтрующих противогазов.

4

Занятие 5. «Средства индивидуальной защиты

Классификация средств индивидуальной защиты. Эффективность применения СИЗ.

Средства индивидуальной защиты (СИЗ) предназначены для защиты человека от попадания внутрь организма, на кожу и одежду отравляющих веществ и аварийно-опасных химических веществ (ОВ и АОХВ), радиоактивных веществ (РВ), бактериальных аэрозолей (БА).

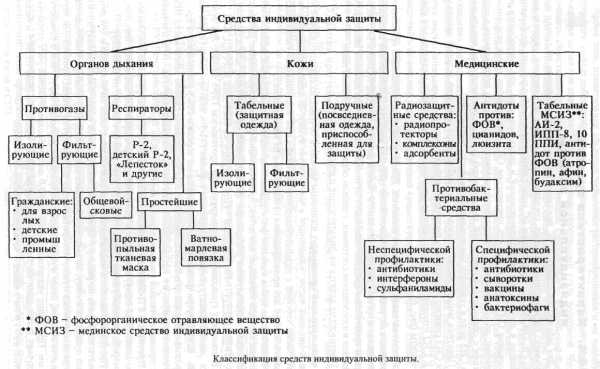

К СИЗ относятся средства защиты органов дыхания, кожи и медицинские сред­ства защиты.

Эффективность применения СИЗ определяется тремя основными условиями:

  1. их содержанием в постоянной готовности,

  2. умением использовать в соот­ветствии с обстановкой,

  3. защитной дисциплиной (то есть обязательным использова­нием СИЗ даже в условиях минимальной опасности поражения).

Практика защиты людей показала, что соблюдение этих трех условий использо­вания СИЗ снижает вероятность поражения в несколько раз.

Средства защиты органов дыхания. Для защиты органов дыхания применяют­ся противогазы, респираторы и простейшие средства защиты. Противогазы защищают от попадания в органы дыхания, а также в глаза и на лицо РВ, OB, AOXB и БС. Респи­раторы и простейшие средства защищают от попадания в органы дыхания веществ, на­ходящихся в аэрозольном состоянии, главным образом радиоактивной пыли. Противогазы делятся на фильтрующие и изолирующие. Фильтрующий противогаз в типовом варианте состоит из противогазовой коробки и лицевой части, уложенных в матерчатую сумку. В комплект противогаза входит также коробка с не запотевающими пленками или специальный «карандаш», предназначенный для предохранения стекол очков от запотевания. В настоящее время имеются фильтрующие

противогазы различных модификаций гражданские (для взрослых, для детей, промышленные) и общевойсковые.

Противогазовая коробка предназначена для очистки вдыхаемого воздуха от ОВ, АОХВ, РВ, БА. Для этого в коробку помещены противоаэрозольный фильтр и специальный поглотитель – активированный уголь-катализатор, на микропоры которого нанесены химические реагенты.

Защитное действие противоаэрозольного фильтра основывается на механическом задержании аэрозолей. Пары химических веществ, проходя через фильтр, задерживаются поглотителем, защитное действие которого обеспечивается процессами адсорбции, абсорбции, хемосорбции и капиллярной конденсации.

Адсорбцией называется конденсация атомов, молекул или ионов на поверхности раздела двух фаз, в данном случае на поверхности активированного угля-катализатора. Под абсорбцией понимают такой сорбционный процесс, когда сорбируемое вещество проникает внутрь массы сорбента. Если при сорбционных процессах происходит образование новых химических соединений, процесс определяется как хемосорбция. В некоторых случаях парообразное сорбируемое вещество под влиянием капиллярных сил сорбента сжижается в микропорах угля-поглотителя. Этот процесс называют капиллярной конденсацией.

На противоаэрозольном фильтре сорбируются химические вещества, имеющие твердое кристаллическое состояние (раздражающие и психотомиметические), РВ и БА. Химические вещества, применяемые в парообразном состоянии, сорбируются и обезвреживаются углем-поглотителем.

Клапанная коробка предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри нее помещены один вдыхательный и два выдыхательных клапана. Выдыхательные клапаны – наиболее ответственная и наиболее уязвимая деталь клапанной коробки, так как при неисправности выдыхательных клапанов (засорение, примерзание) зараженный воздух при вдохе будет проникать под шлем-маску. Вдыхательный клапан препятствует попаданию выдыхаемого воздуха в противогазовую коробку, уменьшая тем самым вредное пространство противогаза.

Рассмотрим работу клапанного аппарата в соответствии с фазами дыхания человека.

1. Промежуток между выдохом и вдохом.

Все три клапана закрыты.

2. Вдох.

Отрицательное давление, создающееся в подшлемном пространстве ОФП, открывает клапан вдоха и подтягивает к внутреннему кольцу клапан выдоха, закрывая его плотнее.

3.Промежуток между вдохом и выдохом.

Все три клапана закрыты.

4. Начало выдоха.

Положительное давление, создающееся в подшлемном пространстве, закрывает клапан вдоха, плотнее поджимая его к седлу. Открывается внутренний клапан выдоха, а затем – и наружный.

5. Высота выдоха.

Клапан вдоха продолжает оставаться закрытым. Оба клапана выдоха – открыты.

6. Окончание выдоха.

Клапан вдоха продолжает оставаться закрытым. Внутренний клапан выдоха закрыт, наружный клапан выдоха открыт.

7. Промежуток между выдохом и вдохом.

Все три клапана закрыты.

Под защитной мощностью фильтрующего противогаза понимается количество химического вещества, которое способна сорбировать противогазовая коробка. Защитная мощность зависит от объема поглощающегося в противогазовой коробке вещества, свойств и концентрации химического вещества в атмосфере и минутного объема дыхания.

studfiles.net

Общевойсковой фильтрующий противогаз Назначение, устройство, правила пользования, физиолого-гигиеническая оценка.

Современные фильтрующие противогазы обеспечивают надежную защиту органов дыхания, глаз, кожи лица от ОВ, РВ, БС и токсинов.

Защитное действие противогазов основано на том, что используемый для дыхания воздух предварительно очищается от вредных примесей в результате процессов адсорбции, хемосорбции, катализа и фильтрации.

Противогаз состоит из лицевой части и фильтрующее-поглощающей системы (ФПС), которые соединены между собой непосредственно или с помощью соединительной трубки.

В комплект противогаза также входят сумка, незапотевающие пленки, мембраны переговорного устройства, трикотажный гидрофобный чехол, накладные утеплительные манжеты, водонепроницаемый мешок, крышка фляги с клапаном и бирка.

Лицевая часть (шлем маска или маска) -предназначена для защиты лица и глаз от ОВ, РВ, БА, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла клапанной коробки, обтекателей и системы крепления на голове. Может оборудоваться подмасочником, обтюратором, переговорным устройством и системой для приема жидкостей. Лицевые части изготовлены из резины серого или черного цвета. Имеется несколько типов шлемов-масок (ШМ-41, ШМ-41У, ШМС, ШМС-2, ШМ-62, ШМ-66Му, ШМР, ШМБ) масок (М-80, МБ-1-80) и др. нескольких размеров.

Клапанная коробка - предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. Клапанная коробка является наиболее уязвимым элементом противогаза, так как при неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.

Обтекатели – предназначены для обдува очкового узла выдыхаемым воздухом. Они выполнены в виде каналов-воздуховодов, отформованных вместе с корпусом лицевой части.

Переговорное устройство – предназначено для улучшения качества речи при пользовании противогазом. Может быть неразборной или разборной конструкции.

Система крепления лицевой части на голове предназначена для герметизации противогаза по линии обтюрации и для удержания лицевой части на голове. Система крепления у шлема-маски выполнена заодно с масочной частью, у масок – в виде наголовника с пятью лямками, крепящегося к маске с помощью отлапок и пряжек.

Обтюратор – предназначен для улучшения герметизирующих свойств лицевой части. Выполнен в виде тонкой, подвернутой внутрь маски полосы резины.

Подмасочник – предназначен для снижения запотевания и обмерзания очкового узла. Выполнен в виде резиновой полумаски с двумя клапанами вдоха. Исключает попадание выдыхаемого воздуха на очковый узел.

Система для приема жидкости – предназначена для приема воды и жидкой пищи в зараженной атмосфере (противогазы ПМК и ПМК-2).

Фильтрующе-поглощающая система – предназначена для очистки выдыхаемого воздуха от аэрозолей и паров ОВ, РВ и БА.

У различных типов противогазов ФПС может ****быть выполнена либо в виде фильтрующе-поглощающей коробки, либо в виде фильтрующе-поглощающей элемента. В отдельных случаях ФПС может состоять из ФПК и дополнительного патрона.

Очистка воздуха от аэрозолей производится аэрозольным (противодымным) фильтром, а от паров – поглощающим слоем угля – катализатора.

Противодымный фильтр – полоски специальной тонковолокнистой прессованной бумаги с добавлением 5% асбеста. Асбест придает ажурность (микропорам) и уменьшает диаметр микропор. Полоски фильтра располагаются внутри коробки концентрически – в виде гармошки, благодаря чему общая площадь фильтра увеличивается до 2000 см2 .

Противодымный фильтр защищает органы дыхания от радиоактивной пыли, бактериальных аэрозолей и ядовитых дымов некоторых ОВ (СS, C**,ДЛК, BZ и др.)Пары ОВ и газа проходят через фильтр и задерживаются поглощающим слоем угля – катализатора, который выполняет роль сорбента.

Понятие сорбции включает в себя:

-адсорбцию– уплотнение и сгущение паров и газов на поверхности твердых тел под воздействием сил молекулярного притяжения;

-абсорбцию – проникновение паров ОВ внутрь сорбента;

-хемосорбцию– химическую нейтрализацию ОВ химическими реактивами и катализаторами;

-капиллярную конденсацию – сжижение ОВ и заполнение пор угля.

Таким образом, фильтрующие – поглощающая система обеспечивает защиту от всех основных ОВ, кроме угарного газа. Маркировка на ФПК означает: строка – индекс ФПК, 2 строка – индекс предприятия – изготовителя, месяц и год изготовления, номер партии; 3 строка – серия и номер ФПК.

Соединительная трубка предназначена для соединения лицевой части противогаза с ФПК. Изготовлена из резины в трикотажной оплетке и имеет поперечные складки (гофры), что придает ей необходимую упругость и обеспечивает прохождение воздуха при изгибах. В комплект малогабаритных противогазов не входит.

Сумка – предназначена для ношения, защиты и хранения противогазов. Она имеет плечевой ремень поясную тесьму с пряжками для регулировки длины, корпус, клапан, одно или несколько отделений, внутренние или внешние карманы комплекта для размещения составных частей противогаза.

Незапотевающие пленки – односторонние или двухсторонниепредназначены для предохранения очкового узла от запотевания.

Накладные утеплительные манжеты предназначены для предохранения очкового узла от обмерзания при отрицательных температурах.

Трикотажный гидрофобный чехол – предназначен для предохранения ФПК от попадания в нее грубодисперсной пыли, капельно-жидкой влаги, и других загрязнений. В противогазах, имеющих соединительную трубку, роль чехла выполняет сумка.

Водонепроницаемый мешок с герметизирующими резиновыми кольцами предназначен для предохранения собранного противогаза от попадания в него воды при форсировании водных преград. Он изготовлен из двойной полиэтиленовой пленки.

Время защитного действия противогазовой коробки (защитная мощность) в отношении ОВ, РВ, БА зависит от их физико-химических свойств, способа применения, концентрации в воздухе, метеорологических условий, а также от характера физической нагрузки (от объема легочной вентиляции)и в среднем, по ОВ состовляет20-24 часа. Наименее длительная защита от синильной кислоты.

Защитная мощность

Где С – концентрация ОВ, мг/л

V –дыхательная емкость человека л/мин

M – емкость (количество ОВ, способное задержаться в ФПС.

M = a.L.S,где:

a – удельная сорбционная емкость (зависит от качества угля)

L – высота столба угля

S – площадь сечения столба угля.



Для общевойскового противогаза

М иприт – 100 г

М зарин – 80 г

М HCN – 20 г

Коэффициент проскока и коэффициент подсоса современных противогазов равен 0,0001%. Защитная мощность малогабаритных противогазов 2-3 раза меньше.

Один и тот же противогаз можно использовать многократно. При этом перерывы в использовании противогаза в зараженной атмосфере не снижают защитных свойств ФПК от ОВ.

Неблагоприятное воздействие на противоаэрозольные фильтры оказывает вода, водяной туман, нейтральные дымы, грунтовая пыль.

Респиратор

Респиратор предназначен для защиты органов дыхания от радиоактивной и грунтовой пыли. Принцип действия фильтрующего респиратора основан на том, что органы дыхания изолируются от окружающей среды полумаской, а вдыхаемый воздух очищается от аэрозолей в пакете фильтрующих материалов.

Респиратор не обогащает вдыхаемый воздух кислородом, поэтому его можно применять в атмосфере, содержащей не менее 17% кислорода ( по объему). Респиратор не защищает от токсичных газов и паров.

Фильтрующая маска респиратора Р-2 изготовлена из трех слоев материалов.

Внешний слой – пенополиуретан защитного цвета, внутренний - воздухонепроницаемая полиэтиленовая пленка с вмонтированными двумя клапанами вдоха. Между пенополиуретаном и пленкой расположен слой фильтрующего материала из полимерных волокон. Клапан выдоха размещен в передней части полумаски закрыт с наружи экраном. Респиратор имеет носовой зажим, предназначенный для поджима полумаски к лицу в области переносицы.

Полумаска крепится на голове с помощью наголовника, состоящего из двух эластичных и двух не растягивающихся лямок.

Эластичные лямки имеют пряжки для регулировки длины в соответствии с размерами головы. При вдохе воздух проходит через наружную поверхность полумаски, где очищается от пыли, и через клапан вдоха поступает в органы дыхания. При выдохе выходит наружу через клапан выдоха. Защитные свойства респиратора Р-2 определяются величиной суммарной коэффициента проницаемости РП в подмасочное пространство по полосе обтюрации, через клапан выдоха и фильтрующую полумаску. При правильной подготовке респиратор обеспечивает надежную защиту органов дыхания от РП. Кроме того, респиратор обеспечивает защиту от грунтовой пыли и в значительной мере снижает опасность поражения во вторичном облаке БА, а также аэрозолями гербицидов, дефолиантов и десикантов.

Гопкалитовый патрон

Гопкалитовый патронДП-1 – предназначен для защиты органов дыхания от оксида углерода (угарного газа), его используют только с противогазом РШ-4.

Принцип действия гопкалитового патрона основан на каталитическом окислении оксида углерода до диоксида углерода.

Гопкалитовый патрон не обогащает вдыхаемый воздух кислородом, поэтому его можно применять в атмосфере, содержащей не менее 17% кислорода (по объему). ДП - 1 не защищает от ОВ, РП, БА и дыма.

Патрон ДП – 1 имеет форму цилиндра высотой 15,5 см и длиной 10,2 см, изготовлен из жести, снаряжен осушителем и катализатором. Он имеет две навинтованные горловины: наружную, для присоединения соединительной трубки и внутреннюю, для присоединения ФПК. Горловины закрыты заглушками. Патрон ДП – 1 обеспечивает защиту от оксида углерода при концентрации его в окружающем воздухе до 0,25%.

Разогрев ДП – 1, сопровождающийся выпучиванием и обгоранием краски, а также поступление на вдох воздуха, нагретого до t0 – 65 – 700Си вызывающего ощущение ожога оболочек органов дыхания указывает на наличие в атмосфере значительного количества оксида углерода. Патрон ДП – 1 является средством однократного применения, его необходимо заменять новым, даже если не истекло время защитного действия.

Комплект дополнительного патрона ДП – 2 снаряжен осушителем, гопкалитом и катализатором. Входящий в состав противоаэрозольный фильтр очищает вдыхаемый воздух от РП по принципу фильтрации. Дополнительный патрон не обогащает вдыхаемый воздух кислородам.

Время защитного действия ДП – 2 зависит от концентрации оксида углерода и водорода (входит в состав пороховых газов), температуры окружающей среды и физической нагрузки военнослужащего.

Патрон ДП – 2 можно использовать по назначению многократно в течении 13 суток при условии, что суммарное время работы в атмосфере, содержащей оксид углерода, не будет превышать время защитного действия патрона. После каждого использования патрон ДП – 2 г6ерметично закрывается заглушками.

Комплект дополнительного патрона используется только совместно с общевойсковым фильтрующим противогазом. Возможны два варианта использования: для защиты от СО, РП и дыма используется лицевая часть, соединительная трубка, ДП – 2, противоаэрозольный фильтр и сумка КДП.

Для защиты ОВ, РП, БА и СО используют лицевую часть противогаза, соединительную трубку, ДП – 2, ФПК и сумку КДП.




infopedia.su

Фильтрующие противогазы - Документ - стр. 1

ФИЛЬТРУЮЩИЕ ПРОТИВОГАЗЫ

ПРИНЦИП ДЕЙСТВИЯ

таких противогазов заключается в следующем. При вдохе зараженный воз­дух поступает в фильтрующе-поглощающую (противогазовую) коробку, в ней он очищается от ОВ, АХОВ, РП, БС, затем попадает под лицевую часть и в органы дыхания. При выдохе воздух из-под лицевой части, минуя ко­робку, выходит наружу. Поглощение паров и газов осуществляется за счет адсорбции, хемосорбции и катализа, а поглощение дымов и туманов (аэро­золей) — путем фильтрации.

Адсорбция — поглощение газов н паров поверхностью твердого тела, называемого адсорбентом, под действием сил молекулярного притяжения. В противогазах адсорбентом является активный уголь. Как весьма порис­тое вещество, он имеет большую активную поверхность (поверхность 1 г активного угля составляет 400 — 800 кв.м.). На нем лучше всего адсорби­руются органические вещества с высокой температурой кипения и боль­шим молекулярным весом (хлор, хлорпикрин, трихлортриэтиламин, зарин, зоман, иприт).

Для поглощения плохо адсорбирующихся веществ, в частности, синиль­ной кислоты, мышьяковистого водорода, фосгена, используются процессы хемосорбции и катализа.

Хемосорбция — поглощение отравляющих, сильнодействующих ядови­тых веществ за счет их взаимодействия с химически активными вещества­ми, преимущественно щелочного характера, которые наносятся на актив­ный уголь в процессе обработки.

Катализ — изменение скорости химических реакций под влиянием ве­ществ, называемых катализаторами. В качестве катализатора используют­ся окиси меди, серебра и хрома. Активные угли с добавлением окислов называются углями-катализаторами. Катализ, например, лежит в основе очистки воздуха от аммиака при использовании дополнительных патро­нов.

Фильтрация дымов и туманов (аэрозолей) осуществляется противодымным фильтром, изготовленным из волокнистых материалов, которые обра­зуют густую сетку. Проходя через нее, аэрозоли задевают за волокна и удер­живаются на них.

При прохождении зараженного воздуха через фильтрующе-поглощающую коробку вредные, ядовитые и отравляющие вещества какое-то вре­мя полностью задерживаются. Однако со временем в выходящем из ко­робки воздухе появляются их следы, хотя близкие к минимально действу­ющим. Это называется проскоком и характеризует исчерпывание защит­ных возможностей противогаза. Время от начала поступлении примеси в средство защиты до появления за ним предельно допустимой концентра­ции называется временем защитного действия и выражается в часах и минутах.

Что касается противодымных фильтров, то очистка воздуха в них осу­ществляется не полностью и проскок частиц дымов и туманов фиксирует­ся с первого момента вдыхания аэрозолей. Поэтому их защитные свойства характеризуются коэффициентом проскока - отношением концентрации аэрозолей после фильтра к их концентрации до фильтра. Выражается он в процентах. Чем меньше коэффициент проскока, тем противодымный фильтр лучше.

Проскок отравляющих веществ и аэрозолей обнаруживается с помощью специальных индикаторов.

В современном противогазе сопротивление дыханию при скорости по­тока воздуха 30 л/мин равно 16 — 21 мм вод.ст. Защитная мощность по парам стойких OB — несколько десятков часов. Коэффициент проскока аэрозолей — не более 0,01%.

ОСНОВЫ УСТРОЙСТВА

Противогаз состоит из лицевой части (маски, шлем-маски), фильтрующе-поглощающей коробки, которые соединены между собой непосредствен­но или с помощью соединительной трубки.

В комплект противогаза входят сумка и незапотевающие пленки, а так­же, в зависимости от типа противогаза, могут быть мембраны переговор­ного устройства, трикотажный чехол.

Фильтрующе-поглощающая (противогазовая) коробка предназначена для очистки вдыхаемого человеком воздуха от паров и аэрозолей отрав­ляющих, сильнодействующих ядовитых и радиоактивных веществ, а так­же бактериальных средств. Изготавливается из жести или алюминие­вых сплавов, имеет форму цилиндра. Для увеличения прочности короб­ки на корпусе вытиснуты зиги. В верхнюю крышку вмонтирована навинтованная горловина для соединения с лицевой частью, которая при хранении герметизируется металлическим колпачком с резиновой про­кладкой. В дне — отверстие для поступления вдыхаемого воздуха. При хранении и преодолении водных преград оно также закрываемся рези­новой пробкой.

Снаряжается (по потоку воздуха) противоаэрозольным фильтром и уг­лем-катализатором (шихтой).

Противоаэрозольный фильтр состоит из пластины специального фильт­рующего картона, собранного (для увеличения фильтрующей поверхнос­ти) в прямые или фигурные (типа улитки) складки.

Шихта заключена между двумя штампованными сетками. На верхней сетке помещен тампонный картон для задержания угольной пыли.

Лицевая часть противогаза (шлем-маска или маска) служит для под­ведения очищенного в коробке воздуха к органам дыхания и для защи­ты глаз и лица. Она состоит из корпуса, очкового узла, клапанной ко­робки и системы крепления на голове. Может также оборудоваться об­текателями, обтюратором, переговорным устройством и системой для приема жидкости.

Лицевая часть имеет разную ростовку. Рост указан на подбородочной части шлем-маски (маски). Наименьший рост — нулевой, наибольший — четвертый.

Шлем-маска (маска) обеспечивает изоляцию органов дыхания, подведение к ним очищенного воздуха и удаление выдыхаемого. Изготовлена из эластичной резины серого или черного цвета на основе нату­рального или синтетического каучука. Дугообразные гофры и выпук­лости для ушей предназначены для обеспечения более равномерного давления шлема на кровеносные сосуды головы, что уменьшает боле­вые ощущения.

В шлем-маску (маску) герметично вделаны плоские, большей частью круглые, очки из обычного стекла. Они вставляются в специальные пазы (манжеты) шлем-маски (маски) и закрепляются при помощи зубчатых обойм. Вместе со стеклом в очковый манжет монтируются пружинящее кольцо и резиновая прокладка.

Приспособление для предохранения стекол очков от запотевания со­стоит, как правило, из прижимных колец для закрепления в очках неза­потевающих пленок. Пленки бывают односторонние (НП) или двусто­ронние (НПН). Комплект из 6 пленок упакован в металлическую короб­ку, герметизированную по линии разъема изоляционной лентой. В не­которых типах противогазов сделаны обтекатели, которые представля­ют собой два канала, отформованные на внутренней стороне шлем-мас­ки. Они подводят к очкам вдыхаемый воздух, являющийся более сухим, чем выдыхаемый. Этот воздух, омывая стекла очков, способствует ис­парению осевшей на них влаги.

Клапанная коробка служит для регулирования направления потоков вдыхаемого и выдыхаемого воздуха. В ней помещаются один вдыха­тельный и два выдыхательных клапана. Коробка имеет навинтованную горловину, при помощи которой к шлем-маске (маске) присоединяется гофрированная трубка или непосредственно крепится филтрующе-поглощающая коробка.

Вдыхательный клапан представляет собой круглую резиновую плас­тинку с отверстием в центре, которым клапан надет на штифт. При вдо­хе клапан поднимается и пропускает воздух под шлем-маску, а при вы­дохе он прижимается к седлу клапана и перегораживает выдыхаемому воздуху путь в фильтрующе-поглощающую коробку.

В лицевых частях ШМ-62у, ШМ-ббМу, ШМС два клапана выдоха — основной и дополнительный. Оба изготовлены из резины. Основной со­стоит из седловины и лепестка, соединенных между собой четырьмя лапками. Седловина имеет центральное отверстие и бортик для встав­ления клапана в клапанную коробку. Лепесток сплошной. При вдохе он прижимается к седловине, вследствие чего наружный загрязненный воз­дух не может попасть под шлем-маску. При выдохе — отходит от седла и пропускает выдыхаемый воздух наружу.

Дополнительный клапан овальной формы, в центре имеется отросток для крепления к седловине.

В лицевых частях гражданских противогазов ГП-7, ГП-7В, ГП-7BM и общевойсковых ПМК клапанная коробка с двумя клапанами выдоха грибовидного типа. Выполнена она из полимера, имеет резьбовое со­единение для технического обслуживания. На седловине внешнего кла­пана расположен резиновый экран, предназначенный для предотвраще­ния засорения или замерзания клапанов выдоха.

В детских противогазах лицевые части в виде маски (МД-1А, МД-3, МД-4) также имеют по два выдыхательных клапана грибовидного типа.

Надо помнить, что клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при незначительной их неисправнос­ти (засорении, замерзании) наружный зараженный воздух может попасть под лицевую часть, минуя фильтрующе-поглощаюшую коробку.

Соединительная трубка. Надо оговориться, что она имеется не у всех противогазов, а только у некоторых общевойсковых, промышленных и детских. Такие гражданские противогазы, как ГП-5, ГП-5м, ГП-7, ГП-7В ее не имеют. Изготавливается соединительная трубка из резины и. имеет поперечные складки в виде гофр, которые увеличивают ее гиб­кость и не дают возможности сжиматься при сгибании. Верхний конец трубки заканчивается металлическим патрубком, на который надета ввинтная гайка для соединения с навинтованной горловиной клапанной коробки. Нижний конец трубки заканчивается металлическим ниппе­лем. На него надета накидная гайка, с помощью которой трубка присо­единяется к навинтованной горловине фильтрующе-поглощающей ко­робки.

Противогазовая сумка изготавливается из палаточной или хлопчато­бумажной ткани (брезента). При наличии в воздухе радиоактивной или бактериальной пыли она выполняет роль предфильтра, т.е. очищает воз­дух от крупных частиц, грубых примесей, а также от водяного тумана.

Противогазовая сумка состоит из собственно сумки, плечевой лямки для переноски ее н поясной тесьмы. На боковой стенке — карман для индивидуального противохимического пакета, а внутри — для коробок с незапотевающими пленками.

К принадлежностям противогаза относятся: незапотевающие пленки, «карандаш» против запотевания очков и утеплительные манжеты. Все они пред­назначены для улучшения видимости при пользовании противогазом, нару­шаемой главным образом в результате запотевания очков.

Незапотевающая пленка представляет собой кружок из целлулоида, на одну сторону которого нанесен слой желатина, который обладает большой гигроскопичностью. Поглощая влагу, он набухает, вследст­вие чего на целлулоиде образуется однородный водно-желатиновый слой, обеспечивающий хорошую видимость. Нсзапотевающая пленка не допускает в зимнее время замерзания очков при температурах до -10°С.

«Карандаш» против запотевания очков используется при отсутствии незапотевающих пленок. С его помощью на внутреннюю сторону сте­кол очков наносится тонкий прозрачный слой. При конденсации па­ров воды на нем образуются не отдельные капельки, а сплошная про­зрачная пленка мыльного раствора. Срок действия пленки 2-3 часа. При отсутствии «карандаша» можно пользоваться обычным мылом.

Накладные утеплительные манжеты (НМУ) изготовлены из резины, в них вмонтированы очковые стекла. Манжеты надеваются на очки шлем-маски (маски). Получаются двойные очки с воздушной прослой­кой между стеклами. Это предотвращает замерзание стекол. Утепли­тельные манжеты применяются при температуре ниже -10°С, при од­новременном использовании незапотевающих пленок.

ВОЗДЕЙСТВИЕ ПРОТИВОГАЗА НА ОРГАНИЗМ

При применении противогаза на организм человека действуют три фактора: сопротивление дыханию, вредное пространство и давление ли­цевой части на голову. Сопротивление дыханию измеряется разностью давлений воздуха в атмосфере и в пространстве под шлем-маской (маской) и выражается в миллиметрах водяного столба. Сопротивление дыханию зависит от филь­трующей поверхности и плотности противоаэрозольного фильтра, от площади фильтрации и толщины слоя, величины зерен активного угля, а также от скорости движения вдыхаемого воздуха, которая в свою оче­редь определяется количеством воздуха, потребляемого в минуту. Его количество зависит от характера физической нагрузки. В покое человек потребляет в минуту 9 л, в положении стоя — 12л, при ходьбе со скоро­стью 4 км/ч — 25, при беге со скоростью 12 км/ч — 64 л. Соответствен­но этому, сопротивление противогаза дыханию, когда человек находит­ся в покое, составляет около 20 мм вод.ст., а при беге возрастает до 250 мм вод.ст.

Вредным пространством в противогазе называется внутренний объ­ем всех полостей под корпусом лицевой части, где задерживается вы­дыхаемый воздух с повышенным содержанием углекислоты и водяных паров. При повторном вдохе "этот воздух примешивается к очищенному, поступающему из фильтрующе-поглощающей коробки. Уменьшение объема вредного пространства достигается конструкцией лицевой час­ти, расположением клапанов вдоха и выдоха, а также наличием подмасочника.

Воздействие лицевой части сводится к механическому давлению шлем-маски (маски) на лицо и голову, что вызывает болевые ощущения, к уменьшению остроты и величины поля зрения, затруднению речи, по­нижению слышимости, раздражению кожи лица. Отдельные эти явле­ния снижаются или устраняются вовсе наличием обтюратора, перего­ворного устройства и конструкцией очкового узла, а также правильным подбором шлем-маски (маски) и тренировкой пребывания в противога­зе.

НАДЕЖНОСТЬ ПРОТИВОГАЗА

Определяется она защитной мощностью и герметичностью. Чем боль­ше защитная мощность противогаза, тем он надежнее в пользовании. При недостаточной герметичности ОВ, СДЯВ, РВ и бактериальные сред­ства могут проникнуть в органы дыхания, минуя фильтрующе-поглощающую коробку. Подсос зараженного воздуха может быть через вы­дыхательный клапан, в местах соединения отдельных частей противо­газа и там, где неплотно прилегает шлем-маска (маска) к голове.

Подсос через выдыхательный клапан возможен при загрязнении, ог­рубении или замерзании клапана. В современных противогазах подсос этим путем сведен к минимуму благодаря применению двух выдыха­тельных клапанов и другим техническим усовершенствованиям. Тем не менее, рекомендуется содержать выдыхательные клапаны в чистоте, уда­лять из них попавшие волосы и песчинки.

Подсос в местах соединения частей противогаза может произойти только в результате небрежной или неумелой сборки. Для исключения подсоса в местах соединения необходимо проверить наличие прокла­дочного и ниппельного колец, состояние герметизирующего венчика, накидную и навинтную гайки завинтить до отказа.

Подсос в полосе прилегания шлем-маски (маски) к голове возможен, если она слишком велика или неправильно надета. Для проверки про­тивогаза на герметичность необходимо надеть шлем-маску (маску), вы­нуть коробку из сумки, закрыть отверстие в дне коробки резиновой проб­кой (рукой) и сделать глубокий вдох. Если воздух под лицевую часть не проходит — значит противогаз исправен.

ГРАЖДАНСКИЕ ПРОТИВОГАЗЫ

Для защиты населения наибольшее распространение получили филь­трующие противогазы ГП-5 (ГП-5М) и ГП-7 (ГП-7В).

Гражданский противогаз ГП-5 предназначен для защиты человека от попадания в органы дыхания, на глаза и лицо радиоактивных, отравля­ющих, сильнодействующих ядовитых веществ и бактериальных средств. Принцип защитного действия основан на предварительной очистке (фильтрации) вдыхаемого воздуха от вредных примесей.

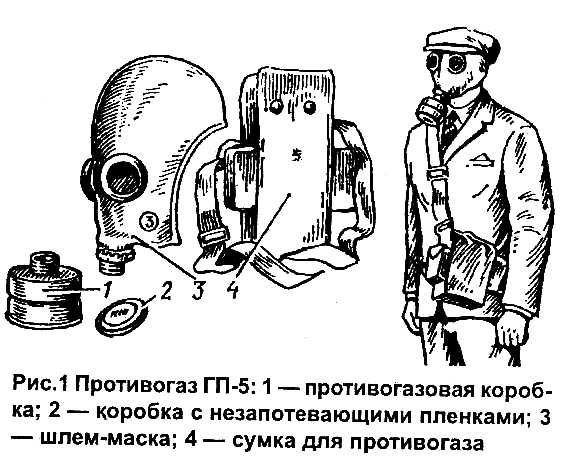

Противогаз ГП-5 (рис. I) состоит из фильтрующе-поглощающей коробки и лицевой части (шлем-маски) ШМ-62у. Она имеет 5 ро­стов (0, 1, 2, 3, 4). У него нет соедини­тельной трубки. Кроме того, в ком­плект входят сумка для противогаза и незапотевающие пленки. В комплект противогаза ГП-5М входит шлем-маска ШМ-ббМу с мембранной ко­робкой для переговорного устройства. В лицевой части сделаны сквоз­ные вырезы для ушных раковин, что обеспечивает нормальную слыши­мость.

Подгонка противогаза начинается с определения требуемого роста ли­цевой части. Рост лицевой части типа шлем-маски определяется по ве­личине вертикального обхвата головы путем ее измерения по замкну­той линии, проходящей через макушку, щеки и подбородок. Измерения округляются до 0,5 см. До 63 см берут нулевой рост, от 63,5 до 65,5 см — первый, от 66 до 68 см — второй, от 68,5 до 70,5 — третий, от 71 см и более — четвертый.

Ростовочные интервалы шлем-масок гражданских и общевойсковых противогазов приведены в таблице, в мм.

Таблица1.

Рост

ШМ-62у, ШМ-41Му

ШМ-66му

ШМС

0

до 630

до 630

до 610

1

635-655

635-655

615-640

2

660-680

660-680

645-670

3

685-705

685 и более

675 и более

4

710 и более

---

---

Перед применением противогаз необходимо проверить на исправность и герметичность.

Осматривая лицевую часть, следует удостовериться в том, что рост шлем-маски соответствует требуемому. Затем определить ее целостность, обратив внимание на стекла очкового узла. После этого проверить кла­панную коробку, состояние клапанов. Они не должны быть покороблены, засорены или порваны. На фильтруюше-поглощающей коробке не должно быть вмятин, проколов, в горловине — повреждений. Обраща­ется внимание также на то, чтобы в коробке не пересыпались зерна пог­лотителя.

Противогаз собирают так. В левую руку берут шлем-маску за клапан­ную коробку. Правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку навинтованной горловиной в патрубок клапанной ко­робки шлем-маски.

Новую лицевую часть противогаза перед надеванием необходимо про­тереть снаружи и внутри чистой тряпочкой, слегка смоченной водой, а клапаны выдоха продуть.

При обнаружении в противогазе тех или иных повреждений их устра­няют, а при невозможности сделать это противогаз заменяют исправ­ным. Проверенный противогаз в собранном виде укладывают в сумку: вниз фильтрующе-поглощаюшую коробку, сверху — шлем-маску, кото­рую не перегибают, только немного подвертывают головную и боковую части так, чтобы защитить стекла очкового узла.

Пользование противогазом. Его носят вложенным в сумку. Плечевая лямка переброшена через правое плечо. Сама сумка — на левом боку, клапаном от себя.


Противогаз может быть в положении: «походном», «наготове», «бое­вом» (рис. 2). В «походном» — когда нет угрозы заражения ОВ, СДЯВ, радиоактивной пылью, бактериальными средствами. Сумка на левом боку. При ходьбе она может быть немного сдвинута назад, чтобы не мешала движению руками. Верх сумки должен быть на уровне талии, клапан застег­нут. В положе­ние «наготове» противогаз пере­водят при угрозе заражения, пос­ле информации по радио, теле­видению или по команде «Проти­вогазы готовь!» В этом случае сумку надо зак­репить поясной тесьмой, слегка подав

ее вперед, клапан отстегнуть, чтобы можно было быстро воспользоваться противогазом.

В «боевом» положении - лицевая часть надета. Делают это по команде «Газы!», по другим распоряжениям, а также самостоятельно при обна­ружении признаков того или иного заражения.

При переводе противогаза в «боевое» положение необходимо:

  • задержать дыхание, закрыть глаза;

  • снять головной убор и зажать его между коленями или положить рядом;

  • вынуть шлем-маску из сумки, взять ее обеими руками за утолщен­ные края у нижней части так, чтобы большие пальцы рук были с наруж­ной стороны, а остальные — внутри. Подвести шлем-маску к подбо­родку и резким движением рук вверх и назад натянуть ее на голову так, чтобы не было складок, а очки пришлись против глаз;

  • сделать полный выдох, открыть глаза и возобновить дыхание;

  • надеть головной убор, застегнуть сумку и закрепить ее на тулови­ще, если это не было сделано ранее (рис. 3).


Противогаз считается над­етым правильно, если стекла очков лицевой части находят­ся против глаз, шлем-маска плотно прилегает к лицу.

Необходимость делать силь­ный выдох перед открытием глаз и возобновлением дыха­ния после надевания противо­газа объясняется тем, что надо удалить из-под шлем-маски зараженный воздух, если он туда попал в момент надевания.

При надетом противогазе следует дышать глубоко и равномерно. Не надо делать резких движе­ний. Если есть потребность бежать, то начинать это следует трусцой, постепенно увеличивая темп.

Противогаз снимается по команде «Противогаз снять!». Для этого надо приподнять одной рукой головной убор, другой взяться за клапанную коробку, слегка оттянуть шлем-маску вниз и движением вперед и вверх снять ее, надеть головной убор, вывернуть шлем-маску, тщательно про­тереть и уложить в сумку.

Самостоятельно (без команды) противогаз можно снять только в слу­чае, когда станет достоверно известно, что опасность поражения мино­вала.

При пользовании противогазом зимой возможно огрубление (отвер­дение) резины, замерзание стекол очкового узла, смерзание лепестков клапанов выдоха или примерзание их к клапанной коробке. Для пред­упреждения и устранения перечисленных неисправностей необходимо: при нахождении в незараженной атмосфере периодически обогревать лицевую часть противогаза, помещая ее за борт пальто. Если до надева­ния шлем-маска все же замерзла, следует слегка размять ее и. надев на лицо, отогреть руками до полного прилегания к липу. При надетом про­тивогазе обязательно предупреждать замерзание клапанов выдоха- обог­ревая время от времени клапанную коробку руками, одновременно про­дувая (резким выдохом) клапаны выдоха.


Гражданский противогаз ГП-7 — одна из последних и самых совершен­ных моделей. В реальных условиях он обеспечивает высокоэффектив­ную защиту от паров отравляющих веществ нервно-паралитического дей­ствия (типа зарин, зоман и др.), общеядовитого действия (типа хлорциан, синильная кислота и др.), радиоактивных веществ (радионуклидов йода и его органических соединений (типа йодистый метил и др.) до б часов. От капель отравляющих веществ кожно-нарывного действия (типа иприт и др.) до 2 часов при температуре воздуха от -40° до +40°С (рис-4).

gigabaza.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
