ОЦ-14 Гроза автоматно-гранатометный комплекс — характеристики, ттх, фото

Автоматно-гранатометный комплекс ОЦ-14 Гроза (Россия)

ОЦ-14 Гроза / OC-14 Groza

ОЦ-14 Гроза Фото (c) KardeN

ОЦ-14 Гроза в варианте автоматно-гранатометного комплекса ОЦ-14-4А-04

ОЦ-14 Гроза в варианте автоматно-гранатометного комплекса (ОЦ-14-4А-04)

Комплекс ОЦ-14 Гроза был создан в Тульском ЦКИБ СОО конструкторами В.Н. Телешем и Ю.В. Лебедевым. Работа над новым оружием была начата в инициативном порядке в декабре 1992 года, а уже спустя год была готова первая партия опытных образцов. Главной задачей при проектировании ставилось получение универсального модульного, компактного, маневренного и эффективного оружия ближнего боя. Основным вариантом комплекса решено было сделать стрелково-гранатометный, состоящий из переконструированного автомата АКС-74У и подствольного гранатомета ГП-25. Для максимальной компактности оружие было скомпоновано по схеме буллпап, с расположением магазина позади рукоятки управления огнем, перед которой размещался «подствольник». Следующими основными вариантами стали: штурмовой автомат с передней рукояткой взамен гранатомета и штурмовой автомат специальный с прибором бесшумно-беспламенной стрельбы взамен передней рукоятки или «подствольника». На рукоятку для переноски может устанавливаться оптический прицел.

Такая комплексная, унифицированная боевая система упрощает и сокращает арсенал как спецподразделения в целом, так отдельного бойца. Для успешного выполнения боевой задачи любой спецгруппе требуется скрытность, внезапность, мобильность и высокая маневренность, что в не малой степени обеспечивается используемым вооружением. Комплекс ОЦ-14 в любом варианте обладает такими качествами как компактность, удобство транспортировки, маневренность, надежность работы и эффективность стрельбы. Впервые «Гроза» была открыто представлена в 1994 году. ОЦ-14 «Гроза» в различных вариантах применялась армейским спецназом, спецподразделениями Внутренних Войск и ФСБ как в первой, так и во второй «Чеченских» компаниях. В ходе боевого использования были выявлены преимущества и недостатки комплекса.

Автоматно-гранатометный комплекс ОЦ-14 Гроза

Автоматно-гранатометный комплекс ОЦ-14 Гроза

ОЦ-14 Гроза в варианте штурмового автомата ОЦ-14-4А-01

ОЦ-14 Гроза в варианте штурмового автомата (ОЦ-14-4А-01)

Созданная в качестве компактного, модульного оружия ближнего боя, «Гроза» хорошо вписалась в нишу оружия прикрытия снайпера – стрелок, вооруженный ОЦ-14 с оптическим прицелом и глушителем работал в паре со снайпером, вооруженным винтовкой СВД, СВУ или ВСС. Такая пара эффективно действовала как в составе подразделения, так и автономно. Комплекс «Гроза» в варианте «автомат специальный» — с глушителем, показал себя наиболее практичной для бесшумного проведения спецопераций со штурмом важных объектов или устранения противника. Созданный как основной, стрелково-гранатометный вариант комплекса оказался наименее востребованным, так как единый спусковой рычаг для автомата и гранатомета имел большое усилие и осложнял обращение с оружием, к тому же далеко не всем требовались автоматы с «подствольниками».

Опытные бойцы спецподразделений предпочитали более легкие и практичные варианты «Грозы» — «штурмовой автомат» с передней рукояткой вместо «подствольника» и «автомат специальный». Последний выбирали чаще всего, используя его как с оптическим прицелом ПСО-1, так и без него. Варианты ОЦ-14 под патрон 7,62×39 распространения не получили, в следствии потребности спецподразделений в оружии с большим останавливающим действием пули на близких дистанциях стрельбы, чему куда больше соответствовали автоматы под патрон 9×39. Огонь этими патронами эффективно уничтожал и открыто расположенного противника, защищенного легкими укрытиями и средствами индивидуальной бронезащиты, выводил из строя легкоброированные боевые машины и поражал находившуюся внутри живую силу. Но особенно эффективно было действие 9 мм пуль при штурмах и внезапных боестолкновениях на близких дистанциях, что и было одним из самых главных преимуществ «Грозы», как оружия для спецподразделений.

Штурмовой автоат ОЦ-14 Гроза / OC-14 Groza assault rifle

Штурмовой вариант ОЦ-14 Гроза

ОЦ-14 Гроза в варианте бесшумного автомата с оптическим прицелом и глушителем ОЦ-14-4А-03

ОЦ-14 Гроза в варианте бесшумного автомата с ОП и ПБС (ОЦ-14-4А-03)

Недостатками, обнаруженными при эксплуатации комплекса, являлись в основном «врожденными» минусами схемы «буллпап» — сильно смещенный к задней части оружия центр тяжести и как следствие менее удобное перемещение в маневренном бою, когда бегаешь от укрытия к укрытию и нужно максимально быстро навести прицел на противника или изготовиться для открытия огня, а автомат все время перевешивает назад; невозможность стрельбы с левого плеча, так как окно для выброса стреляных гильз расположено только с правой стороны ствольной коробки, что в итоге исключает использование этого оружия левшами; малая прицельная линия не способствует точной стрельбе на средних и дальних дистанциях, если огонь ведется с прицеливанием через открытые прицельные приспособления, а не через оптический прицел.

Однако некоторые из этих недостатков могут быть сведены к минимуму такими мерами, как, к примеру, установленный на ОЦ-14 глушитель, улучшающий баланс оружия. На «Грозу», кроме оптического ПСО-1, можно устанавливать коллиматорные прицелы, что устраняет недостаток короткой прицельной линии. В настоящее время «Гроза» имеется в наличии у различных спецподразделений силовых ведомств РФ, таких как ФСБ, ФСО и ГРУ. ОЦ-14 не производится, но выпуск комплекса может быть налажен в короткие сроки. При этом, комплекс имеет большой резерв модернизации в целях улучшения эргономики, удобства использования и универсальности, снижения веса и улучшения баланса, что может быть осуществлено по средствам некоторого изменения конструкции и использования легких материалов.

Бесшумный автомат ОЦ-14 Гроза / OC-14 Groza assault rifle

Бесшумный автомат ОЦ-14 Гроза

ОЦ-14 Гроза с присоединенным глушителем и тактическим фонарем

ОЦ-14 Гроза с присоединенным глушителем и тактическим фонарем

Сотрудник специального подразделения МВД, имеющий большой боевой опыт работы в «горячих точках» о комплексе ОЦ-14: «Сначала, он мне нравился. Полный комплект. ПБС, прицел, ГП, передняя рукоятка. диоптрический прицел. Но потом… С левого плеча не постреляешь. Оптика охотничья. Пользоваться предохранителем, перезаряжать надо тянуть руку назад. И самое главное, магазинов всего два. Хотя БК – 100 патронов ПАБ-9. Приходилось брать со свободных автоматов. Исходя из своего опыта могу сказать, что кроме меньших габаритов других преимуществ не вижу. Например, из Грозы, при интенсивной стрельбе дым и пороховые газы раздражают слизистую глаза и рта. Неудобно заменять магазины. Переводчик-предохранитель не позволяет им оперативно пользоваться. При стрельбе в шлеме и бронежилете нормально «приложится» довольно проблематично. При отгибании правых углов надо высовываться из-за угла почти всем туловищем, с классикой я беру оружие в левую руку. Из-за того же угла можно выставить АК и обработать помещение. С бычком это будет трудновато и не устойчиво. Один из тактических приемов работы в помещении – это стрельба из-за угла без визуального контакта с целью. Ориентируются, в основном, по звуку стрельбы хулигана. Пользуются таким приемом все. Проблема с бычком в данном случае в том, что если держать такой автомат перед собой на вытянутых руках (левая на цевье, правая держит рукоятку управления огнем) хват не очень устойчивый, ствольная коробка заваливает оружие назад, да и магазин мешает. Пробовали другой вариант — левая рука на рукоятке управления а правая держит затыльник. Тоже не катит. Кучность должна быть не более 20 см (9А91-не более 10 см). После стрельбы вас ждет утомительная чистка. Оказывается, после нескольких магазинов, чистить Грозу еще муторнее, чем АС и ВСС из-за множества труднодоступных мест в ствольной коробке». KardeN

ОЦ-14 Гроза с присоединенным глушителем и передней рукояткой

ОЦ-14 Гроза с присоединенным глушителем и передней рукояткой

ОЦ-14 Гроза / OC-14 Groza Russian Assault Rifle

Технические характеристики

Калибр: 9×39

Длина оружия: 700 мм

Длина ствола: 415 мм

Масса без патронов: 3,2 кг.

Темп стрельбы: 750 выстр./мин

Емкость магазина: 20 патронов

ОЦ-14 Гроза - KardeN / OC-14 Groza - KardeN

Автор представленных в этой статье фотографий с автоматом ОЦ-14 Гроза

Фото (c) KardeN

Автоматы ОЦ-14 Гроза / OC-14 Groza 9mm Assault Rifle

Штурмовые винтовки

ОЦ-14 Гроза — автоматно-гранатометный комплекс, история создания и боевое применение, калибр, особенности, преимущества и недостатки конструкции

ОЦ-14 "Гроза"

ОЦ-14 «Гроза» – российский стрелково-гранатометный комплекс, который был разработан в начале 90-х годов для бойцов специальных подразделений ФСБ, МВД и вооруженных сил. Его созданием занимались специалисты тульского ЦКИБ СОО. Данное оружие представляет собой довольно необычную модификацию автомата ОЦ-12, который, в свою очередь, был построен на базе хорошо всем известного АКС-74У. «Гроза» выполнена по схеме булл-пап.

Так как автомат «Гроза» был разработан для специальных служб, то долгие годы он был окутан ореолом секретности и таинственности, что, впрочем, не помешало этому оружию быть широко представленным в компьютерных играх и фантастических книгах. Так, например, в знаменитой «стрелялке» S.T.A.L.K.E.R ОЦ-14 – это один из самых желанных типов оружия, который дает игроку весомые преимущества при прохождении локаций. Существует и страйкбольный вариант автомата…

Однако, если говорить о настоящем боевом оружии, то автоматно-гранатометный комплекс ОЦ-14 «Гроза» – мощное средство поражения живой силы противника, особенно эффективное в условиях ближнего городского боя. ОЦ-14 имеет модульную конструкцию, благодаря которой можно быстро получить различные варианты конфигурации оружия. Из него можно сделать штурмовой автомат, снайперскую винтовку или малогабаритное бесшумное оружие. Кроме глушителя и оптического прицела, на ОЦ-14 можно установить лазерный целеуказатель, тактический фонарь, другие обвесы…

ОЦ-14-4А-02

А так как этот комплекс был создан на базе АКС-74У, то он может похвастать знаменитой надежностью автомата Калашникова и на 70% унифицирован с ним по деталям. Еще можно добавить, что в любом варианте ОЦ-14 обладает такими важнейшими качествами, как компактность, маневренность, удобство в транспортировке и высокая эффективность.

ОЦ-14 был принят на вооружение в 1994 году, его боевым крещением стала первая война в Чечне. Применялась «Гроза» и во время второй чеченской кампании.

Как и для чего создавалась «Гроза»

Первый подствольный гранатомет М203 был создан в США и принят на вооружение в 1970 году. Он даже успел немного повоевать во Вьетнаме. А в 1978 году свой первый подствольник ГП-25 «Костер» получила и советская армия. Этот гранатомет, как и разработанный в середине 80-х годов ГП-30, устанавливался на различные модели автоматов Калашникова, значительно повышая их огневую мощь. В 70-е годы в СССР для специальных подразделений на базе АК были разработаны стрелково-гранатометные комплексы «Тишина» и «Канарейка». Правда, при размещении гранатомета под стволом существенно страдал баланс оружия – создавался постоянный перевес в сторону дульного среза.

Использование "Грозы"

В начале 90-х годов два конструктора тульского ЦКИБ ССО Ю. В. Лебедев и В. Н. Телеш занялись созданием нового стрелково-гранатометного комплекса, предназначенного в первую очередь для ведения ближнего боя. Ранее Телеш руководил разработкой советских подствольных гранатометов ГП-30 и ГП-25. Целью конструкторов было создание максимального компактного оружия с хорошей пробивной способностью, которое бы одинаково эффективно могло бы поражать и групповые, и одиночные цели. Кроме того, комплекс изначально задумывался универсальным, что можно было обеспечить модульностью его конструкции. Любопытно, что первоначально разработка ОЦ-14 велась в инициативном порядке…

Основная идея оружейников была проста: не навешивать гранатомет на штатный автомат, а создать комплекс, в конструкции которого его установка учитывалась бы изначально. Таким образом они хотели избежать проблемы с балансом оружия.

За основу будущего комплекса были взяты укороченный автомат АКС-74У – отлично зарекомендовавший себя в ВДВ – и проверенный временем гранатомет ГП-25. Главной особенностью данного автомата является его компактность – со сложенным прикладом его длина составляет всего лишь 490 мм. Чтобы новый комплекс получился таким же миниатюрным, разработчики решили выполнить его по схеме булл-пап – со спусковым крючком, расположенным перед магазином. При этом схема работы автоматики, конструкция УСМ и принцип запирания канала ствола не изменилась – все как у старого, доброго автомата Калашникова.

ОЦ-14-4А-03

Для сохранения нормального баланса оружия его создателям пришлось максимально облегчать гранатомет ГП-25.

В 1994 году новый ОЦ-14 впервые был представлен широкой публике. Годом ранее в Туле было развернуто серийное производство оружия.

ОЦ-14 использовал специальные бесшумные патроны 9×39 мм, которые также применяются в снайперской винтовке ВСС («Винторез») и в автоматах «Вал» и «Вихрь». Для армейского спецназа и войсковой разведки была разработана модификация оружия под патрон 7,62×39 мм. Однако из-за избыточной мощности этого боеприпаса данный вариант оружия не получил распространения.

Боевым крещением для «Грозы» стала первая чеченская кампания. Можно сказать, что на ней были проведены войсковые испытания этого комплекса. В реальных боевых условиях оружие показало себя с хорошей стороны. Особенно эффективен комплекс был в городских условиях. Для чеченских сепаратистов ОЦ-14 «Гроза» был желанным трофеем.

Модификации комплекса ОЦ-14 «Гроза»

Модификации ОЦ-14

ОЦ-14 «Гроза» – это настоящий боевой конструктор, пригодный на все случаи жизни. Гранатометный модуль можно быстро снять и на его место установить тактическую рукоять, превратив ОЦ-14 в штурмовой автомат, весьма удобный для боя на ближней дистанции. Кроме того, было разработано несколько вариантов комплекса под разные боеприпасы. Вот основные модификации ОЦ-14 «Гроза»:

  • ОЦ-14-1А. Комплекс с гранатометом для армейского спецназа под патрон 7,62×39 мм;
  • ОЦ-14-2А. Вариант оружия под боеприпас 5,45×39 мм;
  • ОЦ-14-3А. Модификация под патрон 5,56×45 мм НАТО;
  • ОЦ-14-4. Комплекс под бесшумный патрон 9×39 мм;
  • ОЦ-14-4А. Штурмовой вариант оружия с гранатометом под боеприпас 9×39 мм;
  • ОЦ-14-4А-01. Штурмовая модификация без гранатомета;
  • ОЦ-14-4А-02. Малогабаритный штурмовой автомат;
  • ОЦ-14-4А-03. Автомат штурмовой с оптическим прицелом и глушителем. Калибр 9 мм.

Наиболее массовыми являются модификации оружия под патрон 9×39 мм, остальные варианты комплекса широкого распространения не получили.

Описание конструкции оружия и ее основные особенности

ОЦ-14-4 «Гроза» – это индивидуальное оружие ближнего боя, которое включает в себя подствольный гранатомет и автомат. Его главные особенности обусловлены использованием боеприпаса 9×39 мм, компоновочной схемой булл-пап и модульностью конструкции.

Разобранная "Гроза"

Схема работы автоматики оружия в целом повторяет АКС-74У: пороховые газы отводятся через боковое отверстие в канале ствола, газовый поршень, объединенный с затворной рамой, имеет длинный ход, запирание ствола производится за счет поворота затвора. Правда, из-за использования патрона отличающимися баллистическими характеристиками конструкторам пришлось несколько изменить газоотводную систему оружия.

Ствол оружия имеет сухарные выступы, на которые может быть установлен надульник, муфта с прицелом гранатомета, пистолетная рукоять или глушитель. При установке гранатомета управление огнем оружия – как автомата, так и гранатомета – осуществляется с помощью его спускового механизма. Специальный переключатель позволяет бойцу выбирать, стрелять ему гранатами или пулями.

Прицельные приспособления вынесены на специальный мостик, который также служит ручкой для переноски оружия. Они состоят из мушки и секторного прицела с регулируемым барабаном. Кроме того, мостик используется для установки оптических и ночных прицелов. Гранатомет имеет отдельный рамочный прицел, он позволяет вести огонь по навесной и настильной траектории. Максимальная дальность стрельбы из гранатомета – 400 метров.

Подствольный гранатомет для ОЦ-14

Сзади к ствольной коробке крепится затыльник приклада с резиновым амортизатором. Специальный зуб в его верхней части предотвращает срыв затыльника при стрельбе гранатами. Кожух гранатомета выполняет функции цевья оружия.

Боепитание автомата осуществляется из коробчатого магазина, в который вмещается 20 патронов. Экстракция гильз производится на правую сторону. Антабки для ремня расположены на затыльнике оружия и его ствольной коробке. Переводчик режимов огня полностью аналогичен АК и расположен на правой стороне оружия.

Гранатомет комплекса имеет конструкцию аналогичную ГП-25.

Вариант ОЦ-14 с автоматом и гранатометом считается базовым, но при желании комплекс можно использовать и в других модификациях. Так, например, чтобы превратить оружие в штурмовой автомат нужно снять гранатомет и надульник, а также рукоять и спусковой крючок. Вместо этого на оружие ставится другой надульник с пистолетной рукоятью. Это облегчает управление огнем и повышает дальность эффективной стрельбы.

Для модификации «штурмовой автомат малогабаритный» на место надульника устанавливается простая втулка. Установка глушителя превращает оружие в «специальный штурмовой автомат». В этом варианте глушитель выполняет функции цевья. Можно добавить, что снижению уровня шума дополнительно способствует дозвуковая скорость пули.

Компоненты ОЦ-14 "Гроза"

Транспортировка ОЦ-14 осуществляется в специальном пластиковом кейсе, в котором размещаются все его компоненты, а также принадлежности для ухода за оружием (шомпол, масленка и др.).

Основные достоинства и недостатки «Грозы»

Как и любое другое оружие, «Гроза» имеет и свои несомненные достоинства, и определенные недостатки. Впрочем, очевидных плюсов у этого комплекса гораздо больше, чем минусов. Итак, к достоинствам ОЦ-14 относятся:

  • Небольшая масса и компактность оружия. Модификация комплекса с гранатометом весит около 4 кг, а ее длина составляет 625 мм;
  • Хороший баланс и минимальный подскок после выстрела значительно повышает точность и кучность стрельбы;
  • Надежность комплекса, не уступающая автомату Калашникова;
  • Использование специальных дозвуковых патронов позволяет уменьшить факторы, демаскирующие стрелка;
  • Пуля калибра 9 мм имеет достаточное останавливающее и пробивное действие;
  • Прекрасная кучность огня оружия;
  • Модульность ОЦ-14 значительно увеличивает гибкость применения оружия.

Стрельба из ОЦ-14 "Гроза"

Не сложно увидеть, что своим основным достоинствам «Гроза» главным образом обязана компоновочной схеме булл-пап, использованной в конструкции этого оружия. Однако именно она несет ответственность и за основные недостатки ОЦ-14:

  • Короткая прицельная линия затрудняет прицеливание;
  • Схема с задним расположением магазина затрудняет его замену. Да и емкость его (20 патронов) многие эксперты считают недостаточной;
  • Патрон 9×39 мм не слишком подходит для стрельбы на большие дистанции;
  • Из «Грозы» нельзя стрелять с левого плеча, потому что выброс гильз производится на правую сторону;
  • Основной источник пороховых газов находится непосредственно рядом с лицом стреляющего;
  • Без подствольного гранатомета центр тяжести комплекса смещается назад;
  • Еще одним недостатком ОЦ-14 иногда называют недостаточную мощность патрона 9×39 мм.

Основные характеристики оружия (ТТХ)

МодификацияОЦ-14-4А «Гроза»
Патрон9х39
ВыстрелВОГ-25; ВОГ-25П
Масса, кг4
Общая длина, мм625
Темп стрельбы автомата, выст./мин.700
Прицельная дальность гранатомета, м400
Емкость магазина20

ОЦ-14 — Википедия с видео // WIKI 2

У этого термина существуют и другие значения, см. ОЦ.
GrozaOC14.svg
ОЦ-14 «Гроза»
Тип автомат, автоматно-гранатомётный комплекс, снайперская винтовка
Страна GrozaOC14.svg Россия
Принят на вооружение 1994
Войны и конфликты Первая чеченская война, Вторая чеченская война, Югославские войны, Война в Афганистане.
Конструктор В. Н. Телеш, Ю. В. Лебедев и Н. Мыскин[1]
Разработан 1993 год
Производитель ЦКИБ СОО
Варианты «Гроза-1» (7,62 мм)
«Гроза-4» (9 мм)
Масса, кг

2,7 («Гроза-4» без гранатомёта)
0,48 (глушитель для «Гроза-4»)
4 («Гроза-4» с гранатомётом)
3,1 («Гроза-1» без гранатомёта)
0,6 (глушитель для «Гроза-1»)
4,1 («Гроза-1» с гранатомётом)

0,36 (оптический прицел)[2]
Длина, мм

720 («Гроза-4» без гранатомёта)
625 («Гроза-4» с гранатомётом)
840 («Гроза-1» без гранатомёта)

700 («Гроза-1» с гранатомётом)[2]
Длина ствола, мм

240 («Гроза-4»)

415 («Гроза-1»)
Ширина, мм

60 («Гроза-4» без гранатомёта)
75 («Гроза-4» с гранатомётом)
70 («Гроза-1» без гранатомёта)

80 («Гроза-1» с гранатомётом)[2]
Высота, мм

294 («Гроза-4» без гранатомёта)
266 («Гроза-4» с гранатомётом)
350 («Гроза-1» без гранатомёта)

320 («Гроза-1» с гранатомётом)[2]
Патрон
Калибр, мм

9 («Гроза-4»)

7,62 («Гроза-1»)
Принципы работы отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин

700 («Гроза-4»)
750 («Гроза-1»)[2]

4—5 (гранаты)
Начальная скорость
пули, м/с

300 («Гроза-4»)
720 («Гроза-1»)

76 (гранаты)[2]
Прицельная дальность, м

200 («Гроза-4» и гранатомёт)

600 («Гроза-1»)[2]
Вид боепитания коробчатый магазин на 20 («Гроза-4») или 30 («Гроза-1») патронов[2]
Прицел диоптрический
оптический (ПО4х34)
Commons-logo.svg Медиафайлы на Викискладе

ОЦ-14 «Гроза» — российский штурмовой стрелково-гранатомётный комплекс, разработанный ЦКИБ СОО в 1993 году[3]. Представляет собой вариант автомата ОЦ-12 «Тисс» (в свою очередь созданного на базе АКС74У), выполненный по схеме булл-пап. На него устанавливается несколько упрощённый вариант съёмного подствольного гранатомёта ГП-25 «Костёр» (упрощение прежде всего заключается в отсутствии пистолетной рукоятки со спусковой скобой и спусковым крючком). Такая компоновка позволила создать компактное мощное оружие. Автоматный и гранатомётный огонь управляются единым спусковым крючком. Переключение режима «автомат-гранатомёт» осуществляется кнопочным переводчиком, расположенным на правой стороне ствольной коробки. Прицел открытого типа размещён на П-образной стойке, которая может служить для переноски оружия в руке[4]. Предусмотрена возможность установки глушителя, лазерного целеуказателя, оптического прицела и тактического фонаря. Комплекс унифицирован с АКС74У на 70 %,.

Энциклопедичный YouTube

  • 1/5

    Просмотров:

    104 330

    79 938

    4 767

    7 873

    13 859

  • ✪ Оружие Спецназа. ОЦ-14 Гроза.

  • ✪ Стрелково-гранатомётный комплекс ОЦ-14 «Гроза»

  • ✪ Страйкболисты дождались! Реплика ОЦ-14 Гроза в Страйкболе. Оружейный автомат-трансформер от 9х39

  • ✪ Стрельба из ОЦ 14 Гроза

  • ✪ Стрелковый Гранатомётный комплекс «Гроза», Стрелковое оружие

Содержание

История автомата ОЦ-14

Разработка автомата под индексом ОЦ-14 (Образец ЦКИБ[5]) была начата в 1992 году в инициативном порядке конструкторами В. Н. Телешом и Ю. В. Лебедевым, а в 1994 году он был впервые открыто продемонстрирован публике[6].

Перед разработчиками была поставлена задача создать мобильное, компактное оружие ближнего боя модульной конструкции с высокой пробивной способностью.

ОЦ-14 изначально проектировался с учётом установки на него подствольного гранатомёта ГП-25, поскольку установка подствольного гранатомёта на автоматы классической компоновки (например, АК74) приводит к постоянному перевесу в сторону дульного среза[6], тем самым значительно затрудняя прицельную стрельбу.

В автомате использовались промежуточные патроны 9×39 мм (СП-5, СП-6 и ПАБ-9), применявшиеся в ВСС, АС «ВАЛ», СР-3. Для разведки и армейского спецназа был создан опытный вариант под патрон 7,62×39 мм. Данная модификация автомата не получила распространения из-за того, что «Грозу» планировали применять для боёв на коротких дистанциях и внутри помещений, а дистанция стрельбы при использовании патрона АК 7,62 возрастала до 600—800 м, была избыточной и повышала риск рикошетов в замкнутых пространствах.

Модульная конструкция позволяла использовать автомат с удлинённым надульником и передней рукоятью, либо с заменяющим их глушителем, а также в качестве стрелково-гранатомётного комплекса[6].

«Гроза» проходила войсковые испытания во время Первой чеченской кампании в 1995—1996 гг. В это время под патрон 9×39 мм началось производство тульского малогабаритного автомата 9А-91, превосходившего «Грозу» по кучности стрельбы[6].

Достоинства

  • Компактность и сравнительно небольшая масса оружия,
  • Компоновка по схеме «булл-пап» обеспечила хороший баланс (при использовании глушителя или подствольного гранатомета) и уменьшила подскок ствола.
  • Надёжность на уровне автомата Калашникова.
  • Патроны 9×39 мм СП-5, СП-6 и ПАБ-9 с дозвуковой скоростью полёта пули, вместе с присоединяемым глушителем, обеспечивают хорошую бесшумность огня и минимизирует видимость дульной вспышки, что в свою очередь не слепит и самого стрелка при использовании ПНВ.
  • Большая масса 9-мм пули (16 гр) и её удачная форма выдают крайне удачные показатели убойного и пробивного действия при очень скромных значениях кинетической энергии. Большая масса так же позволяет вести более точную стрельбу на дальние дистанции — несмотря на малую начальную скорость, пуля почти не сносится движением ветра.
  • Возможность преобразовать комплекс в автомат, штурмовой автомат (с установленной передней тактической рукоятью), гранатомёт и снайперскую винтовку.

Недостатки

  • Короткая прицельная линия затрудняет прицеливание. Большая крутизна траектории полёта пули калибра 9 мм затрудняет выбор точки прицеливания, особенно при стрельбе на большую дальность.
  • Схема булл-пап вызывает затруднения при смене магазина по сравнению с традиционной.
  • Небольшая ёмкость магазина у варианта «Гроза-4» — всего 20 патронов, что в сочетании с предыдущим пунктом и относительно высокой скорострельностью негативно влияет на общую огневую мощь винтовки.
  • Использование одного спускового крючка замедляет переход с автомата на гранатомёт и обратно.
  • Крепление «ласточкин хвост» для оптического или ночного прицела приходится ставить дополнительно.
  • Смещённый назад центр тяжести у вариантов без подствольного гранатомёта.
  • Невозможность стрельбы с левого плеча[6] (выброс гильз происходит в правую сторону, а при прицельной стрельбе возможна травма от удара рукояткой взведения).
  • При стрельбе очередями возникает загазованность в районе лица стрелка[6].
  • Непродуманное расположение предохранителя-переводчика режимов огня, оставленного на прежнем (как у АК) месте, которое, учитывая компоновку булл-пап, замедляет операции с ним.

Однако, часть этих недостатков не проявляет себя из-за области применения оружия, разработанного для ведения боя в городских условиях, с большим количеством укрытий и небольшой дистанцией.

Модификации

ОбозначениеНазваниеПатрон
ОЦ-14-1Астрелково-гранатометный комплекс «Гроза-1» (ТКБ-0239)[7]7,62×39 мм
ОЦ-14-4стрелково-гранатометный комплекс «Гроза-4»9×39 мм
ОЦ-14-4Аштурмовое оружие (автомат с гранатометом)
ОЦ-14-4А-019-мм штурмовой автомат
ОЦ-14-4А-029-мм штурмовой автомат малогабаритный
ОЦ-14-4А-039-мм штурмовой автомат специальный (с глушителем и оптическим прицелом)

Вариант «Гроза-1» был создан для армейского спецназа, а «Гроза-4» для спецназа МВД России.

Автоматы выпускались небольшими сериями и большого распространения в войсках не получили. Тем не менее, небольшое число образцов пошло на экспорт-в США, Чехию, Хорватию и Францию. Впоследствии довольно крупная партия этого оружия чешского производства была поставлена в США, где оно используется в разведывательных и штурмовых частях сухопутных войск, дислоцированных в Афганистане и Ираке.

Стрелково-гранатомётный комплекс поставляется в жёстком переносном кейсе, внутри которого помимо самого автомата помещаются: ПБС (прибор бесшумной стрельбы), гранатомёт, передняя тактическая рукоять, оптический прицел с наглазником, два запасных магазина, ремень для переноски, рукоять автомата со спусковым крючком при использовании автомата без установленного гранатомёта, принадлежности для чистки и смазки автомата.

Примечания

Литература и источники

  • Юрий Котельников. Оружие спецназа: «Гроза» в футляре для кларнета // журнал «Братишка», сентябрь 2000
  • Также данное оружие известно из компьютерной игры PUBG и серии игр S.T.A.L.K.E.R.

Ссылки

⛭
Револьверы
Пистолеты
Пистолеты-пулемёты
Автоматы Калашникова
Прочие автоматы
Карабины
Снайперские винтовки
Пулемёты
Гранатомёты и
реактивные гранаты
Огнемёты и штурмовые гранаты
ПТРК
ПЗРК
Ружья
Ручные гранаты
Оружейные патроны
  • 4,5 × 40 мм R
  • 5,45 × 18 мм
  • 5,45 × 39 мм (МПС)
  • 6 × 49 мм
  • 7,62 × 39 мм
  • 7,62×41,5  мм (7Н36)
  • 7,62 × 54 мм R
  • 8,6 × 39 мм
  • 8,6 × 70 мм
  • 9×18 мм
  • 9 × 19 мм
  • 9 × 21 мм
  • 9,1 × 29 мм
  • 9 × 33 мм
  • 9 × 39 мм
  • 9,3 × 64 мм
  • 10,3 × 45 мм
  • 12,7 × 55 мм
  • 12,7 × 108 мм
  • 14,5 × 114 мм

Курсивом выделены экспериментальные (не принятые на вооружение) образцы

⛭ Эта страница в последний раз была отредактирована 10 августа 2020 в 17:10.

Гром-С14 — Автоматическое оружие — Оружие — Игровой мир — S.T.A.L.K.E.R.: Clear Sky

Иконка
Реальное названиеОЦ-14 «Гроза»

Устанавливаемые

модули

Прицел ПСО-1

Глушитель

Боеприпасы  9х39 ПАБ-9
 9х39 СП-6
 9х39 СП-5
 ВОГ-25
 ВОГ-25P
Характеристики

Темп огня: +++

Точность: +++

Дальность: +++

Убойность: 40

Отдача: +++

Обойма: 20

Вес: 3.20 кг

Средняя стоимость 9000

Гром-С14 — автоматно-гранатомётный комплекс российского производства, сделанный по схеме «булл-пап» на основе АКМ-74/2У.

Игровое описание

«Компактный, надёжный и в то же время универсальный и мощный автоматно-гранатомётный комплекс. Его очень любят «военные сталкеры».«

Достоинства

  • Высокая убойность.
  • Низкая отдача.
  • Высокая надёжность.
  • Интегрированный подствольный гранатомет.
  • Возможность установки глушителя.
  • Возможность установки прицела ПСО-1.

Недостатки

  • Редкие и дорогие боеприпасы.
  • Небольшая ёмкость магазина (можно повысить при модификации).
  • Малая точность.
  • Неудобная мушка.

Уникальные образцы

  • СГИ-5к тировой  — вариант для тира.

Местонахождение

  • НИИ «Агропром» — база «Долга» — в продаже Митяя, после вступления в «Долг».
  • НИИ «Агропром» — база «Долга» — выдаёт Крылов при вступлении в «Долг».
  • Рыжий лес — казармы в шахте — у торговца ренегатов.
  • Военные склады — «Тайник в дровнях».
  • Военные склады — военная база — вооружены несколько военных ранга «Мастер».
  • На трупах некоторых долговцев и монолитовцев ранга «Мастер».

Интересные факты

  • Одна из 2-х винтовок в игре, которая имеет встроенный гранатомёт, вторая ФТ-200М.
  • Одна из трёх штурмовых винтовок в игре, которая имеет систему «булл-пап», ещё две — ФТ-200М и ИЛ86.
  • Единственный образец оружия, имеющий 5 типов боеприпасов.
  • Если присмотреться, то при переключении на подствольный режим при заряженной гранате, она скользит и сквозь текстуру оружия «входит» боком в подствольник. Это связано с первичной пропиской заряжания таких гранат в Бульдог-6, поэтому мы просто видим как граната поворачивается в несуществующем у Грома барабане.
  • В озвучке стрельбы БТРа использован звук выстрелов Грома.
  • В ЧН и ЗП у Грома кривая мушка прицела.
  • В игровом описании упоминаются военные сталкеры, однако в игре их встретить нельзя.
  • У всех NPC с Громом поднята планка прицела подствольного гранатомёта.
  • Имеет вырезанный звук не имееший ничего общего с тем-что сейчас в игре. Путь к нему: sounds\weapons\t_groza_shot.ogg

Галерея



Стрелково-гранатомётный комплекс ОЦ-14, возможно, спас целую роту

ОЦ-14 «Гроза» — российский штурмовой стрелково-гранатометный комплекс, который был создан на рубеже 90-х годов XX века в Туле в ЦКИБ СОО. Оружие представляет собой необычную переделку АКС-74У по схеме булл-пап. При этом на него установлен в некотором роде упрощенный подствольный гранатомет ГП-25 «Костер» (упрощение заключается в отсутствии пистолетной рукоятки). Благодаря выбору компоновки булл-пап отечественным конструкторам удалось создать компактное и мощное оружие. В настоящее время ОЦ-14 выпускается в двух вариантах: «Гроза-1» — 7,62-мм вариант для вооруженных сил и «Гроза-4» — 9-мм вариант для МВД.
Индекс «ОЦ» в названии оружия обозначал его принадлежность «Образец ЦКИБ», он присваивался всем моделям боевого стрелкового оружия, разрабатываемого тульскими оружейниками в ЦКИБ СОО. Над созданием необычного комплекса работали конструктор Валерий Телеш (создатель подствольных гранатометов ГП-30 и ГП-25), Юрий Лебедев и Н. Мыскин. Главным мотивом создания необычного стрелково-гранатометного комплекса была идея модульной конструкции оружия, которая позволила бы получить различные варианты использования. Помимо этого, монтаж любого подствольного гранатомета на любом автомате существенно изменяет баланс оружия не в лучшую сторону. В то же время новый комплекс изначально проектировался под установку подствольного гранатомета и не должен был иметь этой проблемы.

При создании нового комплекса за основу был взят 5,45-мм автомат АКС-74У, по этой причине их детали на 70% являются взаимозаменяемыми. При этом основные изменения заключались в адаптации затвора под другой патрон большего калибра, а также адаптацию ударно-спускового механизма. Тульский комплекс ОЦ-14 «Гроза» удачно воплотил в себе идею объединения подствольного гранатомета и автомата в единое целое, что уменьшило вес комплекса, а использование схемы булл-пап позволило уменьшить длину оружия и улучшить его баланс, сместив центр тяжести к пистолетной рукоятке. В стрелково-гранатометном комплексе ОЦ-14 автоматный и гранатометный огонь управлялись единым спусковым крючком, а режимы огня переключались кнопочным переводчиком.

Схема автоматики, работы ударно-спускового механизма и запирания канала ствола при создании оружия не изменялись в сравнении с АКС-74У. При этом была модифицирована схема газоотвода — из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие было перенесено назад и связано с газовой камерой при помощи специальной трубки. Подъем приклада заставил конструкторов приподнять прицел и мушку и разместить их на специальном мостике, который служит также рукояткой для переноски оружия, так как размещен он над центром тяжести. Установленный на «Грозе» секторный прицел снабжен регулировочным барабанчиком, на гранях которого были нанесены дальности в 50, 100, 150 и 200 метров. Гривка прицела при этом была заменена вертикальным диском с прорезью. При осуществлении поворота диска на 180° на место прорези встает отверстие диоптра: при наличии хорошего освещения диоптрический прицел удобнее, тем более, что в «Грозе» прицел размещен ближе к глазу стрелка, чем в моделях АК обычной компоновочной схемы. В передней части мостика расположена регулируемая мушка с ограждением.

Размещение прицельных приспособлений на мостике-рукоятке позволило освободить дульную часть ствола ОЦ-14. Мостик также может использоваться для крепления ночных и оптических прицелов. Данное крепление представляется необычным для отечественного стрелкового орудия, но вполне соответствует натовским стандартам. Складной приклад АКС-74У был заменен затыльником, имеющим резиновый амортизатор и шарнирное крепление к ствольной коробке. Сверху затыльника расположен зуб, который упирается в крышку ствольной коробки и выполняет две роли. Во-первых, он сглаживает верхнюю грань стрелкового комплекса, предотвращая ее цепляние за предметы снаряжения стрелка, края люков техники и т.д. Во-вторых, он удерживает крышку ствольной коробки от срыва отдачей при ведении огня из гранатомета.

Автомат ОЦ-14 «Гроза» оснащается стволом, имеющим длину 240 мм. Его дульная часть имеет обтюрирующие кольцевые проточки и укрыта надульником, удлиняющим путь пороховых газов за дульный срез гранатомета, несет откидной рамочный прицел и служит для крепления гранатомета. Используемый гранатомет в целом аналогичен модели ГП-25, но при этом не имеет прицела-квадранта и пистолетной рукоятки. Спуск оружия и пистолетная рукоятка применяются для управления и автоматом, и гранатометом. Спусковой крючок «Грозы» связан толкателем — со спусковой тягой автомата и тягой с ударно-спусковым механизмом гранатомета. Переключение спуска осуществляется с помощью флажка, который выключает либо тягу, либо толкатель. В стрессовой боевой ситуации использование такого переключателя требует от солдат высокого уровня подготовленности.

Поскольку в гранатомете «Грозы» спуск осуществляется самовзводом, а в автомате самовзвод не предусмотрен, особое приспособление призвано уменьшить усилие стрелка в режиме «автомат». Для ведения огня из гранатомета используется рамочный прицел с нанесенными шкалами для навесной и настильной стрельбы. При настильном ведении огня применяется автоматная мушка, при навесной — мушка на надульнике. Дальность ведения огня из гранатомета составляет 400 метров. Кожух гранатомета одновременно выполняет и роль цевья. На ствольной коробке автомата и затыльнике предусмотрены антабки для крепления ремня.

В большей части случаев при создании отечественного стрелкового оружия конструкторы уделяли внимание его универсальности. Но сочетать несочетаемое было невозможно — автомат и снайперскую винтовку, автомат и гранатомет без ущерба тому или другому. Однако в случае с ОЦ-14 «Гроза» произошло небольшое, но чудо: конструкторам едва ли не в первый раз удалось создать автомат, сочетающий в себе сразу несколько видов вооружения, адаптация которых могла быть проведена под конкретную боевую задачу. До этого таким успехом не могло, пожалуй, похвастаться ни одно отечественное оружие.

ОЦ-14 мог использоваться в различных вариантах: в качестве полноценной штурмовой винтовки, бесшумного автомата при оснащении прибором бесшумной и беспламенной стрельбы, а также в качестве автомата с гранатометом, когда необходимо было очень серьезное огневое противодействие противнику. Очень большой плюс «Грозы» был в том, что по своей сути оружие было конверсионным, то есть представляло собой переделку стрелкового оружия «классической» компоновки.

Как ОЦ-14 спас в Чечне целую роту

Историю одного из самых необычных российских образцов стрелкового оружия помимо универсальности и других скупых технических характеристик сопровождает и очень интересный факт, о котором нельзя забывать. Отставной офицер спецназа внутренних войск МВД России Евгений Сафронов в интервью телеканалу «Звезда» рассказал о случае, который произошел с одним из российских спецподразделений во время первой чеченской войны и который был напрямую связан с «Грозой».

«На моей памяти, помимо других интересных моментов, есть случай, после которого я очень уважительно начал относиться к ОЦ-14 «Гроза». Во время первой войны в Чечне одна из разведывательных рот, которую послали на задание, провела разведку боем. Так получилось, что бой завязался на очень близкой дистанции, он проходил чуть ли не врукопашную. Один из бойцов роты, вооруженный «Грозой», расстрелял весь свой боекомплект, в магазине его ОЦ-14 оставалось, если мне не изменяет память, 3-4 патрона. Внезапно перед солдатом появился боевик, который почему-то решил не стрелять, а брать разведчика в плен. Перед тем как его «повязать», он предусмотрительно приказал тому положить оружие на землю. На это боец ответил тем, что его автомат пуст и продемонстрировал это. Заблаговременно переведя режим стрельбы переводчиком огня, который у ОЦ-14 располагается сразу за подствольным гранатометом. Боец просто перевел оружие в режим стрельбы гранатами, которых в тот момент там не было.

Боевик расслабился и потерял бдительность, поверив, что у разведчика действительно кончились все патроны, а боец исхитрился незаметно пальцем перевести режим огня обратно на автомат и всадил в бандита оставшиеся у него патроны. С обычным автоматом Калашникова такой фокус провернуть вряд ли бы вышло. Особенностью данной конкретной ситуации было и то, что данный боец был в отряде замыкающим, и если бы не переводчик огня «Грозы», возможно, боевики могли бы положить затем всю роту. С тех пор и до крайнего дня своей командировки в Чечню я во все боевые выходы помимо штатного оружия брал с собой и ОЦ-14. Признаюсь честно, потом мне даже было немного грустно расставаться с этим оружием. У нас в разведке после этого случая данное оружие очень сильно зауважали», — рассказал в интервью журналистам отставной офицер-спецназовец.

Стоит отметить, что случай, о котором поведал российский ветеран разведки, не был единичным. В пылу боя, по словам Евгения Сафронова, нередко возникали ситуации, в которых боевики старались завладеть именно этим образцом оружия. По словам Сафронова, причиной такой избирательности боевиков было обещанное им высокое вознаграждение за необычный российский автомат. Поэтому за ним была развернута самая настоящая охота. Несмотря на все свои старания, представители бандформирований так и не смогли заполучить данный образец оружия, который благодаря особенностям своей конструкции, возможно, спас жизнь целой роте разведчиков.

Источники информации:
http://www.militarists.ru/?p=6472
http://huntsmanblog.ru/avtomat-oc-14-groza
http://tvzvezda.ru/news/forces/content/201503211704-h8sp.htm
http://world.guns.ru/assault/rus/ots-14-groza-r.html

Комплекс ракетно-бомбового вооружения «Гром»: модульная архитектура и точность

В настоящее время российская оборонная промышленность занимается созданием нового образца управляемого авиационного средства поражения. Корпорация «Тактическое ракетное вооружение» реализует проект т.н. управляемого комплекса ракетно-бомбового вооружения с шифром «Гром». Проект предлагает создание комплекта средств, из которых можно изготавливать авиационные бомбы или ракеты с разными техническими характеристиками и боевыми качествами. К настоящему времени проект «Гром» дошел до стадии испытаний, что приближает его к успешному завершению.
О существовании проекта управляемого комплекса ракетно-бомбового вооружения (УК РБВ) «Гром» стало известно всего несколько дней назад. В открытом доступе появилась презентация с описанием этого проекта, подготовленная корпорацией «Тактическое ракетное вооружение» (КТРВ). В этом документе были приведены основные сведения об архитектуре перспективного оружия и его тактико-технических характеристиках. Кроме того, презентация раскрыла некоторые подробности уже проведенных работ и планы организации-разработчика на ближайшее будущее.

Проект «Гром» предусматривает модульное построение авиационного боеприпаса. Используя несколько основных модулей разного назначения, завод-изготовитель сможет выпускать изделия разных классов и назначения. В первую очередь, это дает возможность выпуска унифицированных ракет и бомб. Кроме того, готовое вооружение может иметь отличающееся боевое оснащение. На практике это обеспечит гибкость применения УК РБВ и позволит решать широкий круг боевых задач.

Во всех конфигурациях оружие проекта «Гром» должно иметь схожий внешний вид; габариты и масса отличаются незначительно. Предлагается выпуск бомбы / ракеты с цилиндрическим корпусом большого удлинения, оснащенным оживальным головным обтекателем. Сверху на корпусе располагается длинный гаргрот, снизу имеется утолщение с креплениями для раскладного крыла. В хвосте помещаются Х-обратные рули с приводами. Общая длина всех изделий семейства – 4192 мм, диаметр корпуса – 310 мм, не считая рулей.

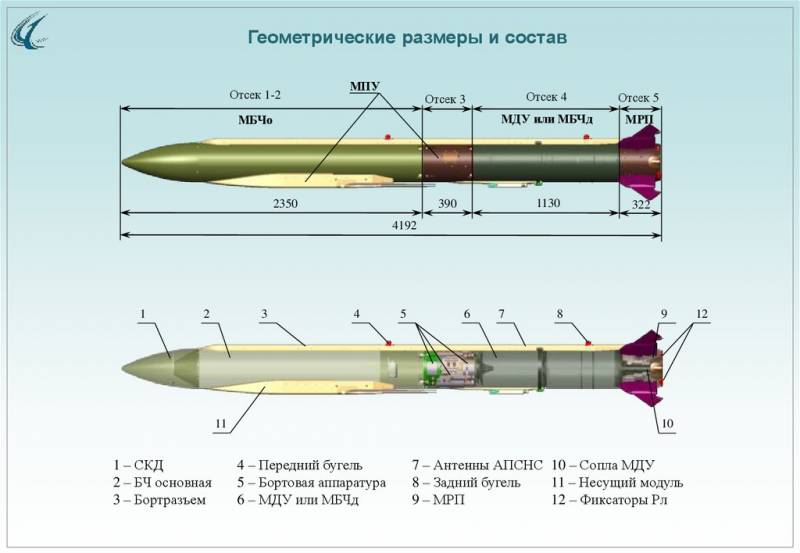

Бомба или ракета «Гром» должна состоять из нескольких основных модулей, соединяемых друг с другом в нужной конфигурации. Передний отсек корпуса представляет собой основной модуль боевой части (МБЧо). Сейчас предлагаются два варианта такого модуля. Модуль из состава боевого снаряжения типа 9-Ж1-7759 выполнен в виде осколочно-фугасного заряда массой 315 кг. Основной модуль из снаряжения 9-Ж2-7759 имеет объемно-детонирующий заряд массой 250 кг. МБЧо обоих типов имеет длину 2350 мм при диаметре 310 мм. Осколочно-фугасный заряд может взрываться как при контакте с целью, так и с задержкой до 170 мс. Объемно-детонирующий заряд можно подрывать на высотах от 6 до 12 м над целью.

Второй компонент «Грома» – модуль планирования и управления (МПУ). Основной его составляющей является цилиндрический приборный отсек длиной 390 мм, в котором располагаются приборы навигации, управления и наведения. Сверху на этом отсеке закрепляется длинный гаргрот, соединяющий его с прочими устройствами. На узком продольном гаргроте имеются бугели для подвеса ракеты / бомбы на носитель, разъем для связи с аппаратурой последнего и некоторые антенны из состава систем управления.

Под модулем боевой части предлагается подвешивать плоский кожух с креплениями для плоскостей раскладного крыла. В транспортном положении пара плоскостей укладывается вдоль корпуса; после сброса они разводятся в стороны, образуя стреловидное крыло.

МПУ оснащается спутниковой системой навигации, способной использовать сигналы ГЛОНАСС и GPS. В полете модуль определяет свое местоположение и, производя необходимые расчеты, корректирует траекторию полета. Поскольку УК РБВ «Гром» использует спутниковую навигацию, возможно уничтожение только стационарных целей с заранее известными координатами.

Один из вариантов изделия «Гром» может получать доработанный вариант МПУ. В его случае стандартные приборы навигации и управления дополняются лазерным датчиком высоты. С его помощью оружие способно точнее определять свое положение в пространстве, что необходимо для правильного использования объемно-детонирующей боевой части.

За основной частью МПУ помещается цилиндрический корпус длиной 1130 мм. Он может вмещать дополнительный модуль боевой части (МБЧд) или модуль двигательной установки (МДУ). Дополнительная боевая часть может выпускаться в двух конфигурациях. В рамках снаряжения 9-Ж1-7759 используется осколочно-фугасный заряд массой 165 кг. Комплект 9-Ж2-7759 включает 120-кг объемно-детонирующий заряд. Таким образом, в состав комплекса «Гром» входят осколочно-фугасная боевая часть 9-Ж1-7759 максимальной массой 480 кг и объемно-детонирующая 9-Ж2-7759 массой 370 кг.

МДУ представляет собой твердотопливный ракетный двигатель с хвостовым соплом. Он должен включаться по команде приборов управления после преодоления части траектории. Имеющийся заряд топлива обеспечивает разгон ракеты до высоких скоростей, необходимых для существенного повышения дальности полета.

Управление полетом осуществляется при помощи хвостового модуля рулевых приводов (МРП). Цилиндрический отсек длиной 322 мм вмещает рулевые машинки, контролирующие положение четырех плоскостей. На внешней поверхности жестко закрепляются трапециевидные корневые части рулей, внутри которых в транспортном положении находятся раскладные консоли. После сброса с носителя рули раскрываются. В центре МРП имеется продольный канал, через который проходит сопло двигательной установки.

Согласно презентации от КТРВ, в рамках проекта «Гром» разработаны три авиационных боеприпаса с отличающимися конструкциями, характеристиками и возможностями. При этом, несмотря на все отличия, они строятся из унифицированных модулей того или иного назначения. В частности, во всех случаях применяется один и тот же МРП, а МПУ имеет минимальные различия. Кроме того, готовые изделия имеют одинаковый внешний вид и не отличаются друг от друга габаритами.

Первый вариант изделия представляет собой управляемую ракету под названием 9-А-7759. Такое оружие включает МБЧо типа 9-Ж1-7759, стандартный модуль планирования и управления, а также двигательную установку и МРП. Ракета длиной 4192 мм весит 594 кг и несет 315-кг заряд. Разгон после сброса осуществляется при помощи отдельного стартового двигателя. После него включается маршевый двигатель, обеспечивающий полет на дистанцию до 120 км при максимальном времени полета в 400 с. По своей боевой эффективности ракета 9-А-7759 в 1,8 раза превосходит свободнопадающую авиабомбу ОФАБ-250-270.

Второе оружие проекта «Гром» является управляемой авиабомбой и обозначено как 9-А1-7759. По своей архитектуре это изделие похоже на предыдущую ракету, но отличается отсутствием МДУ. Вместо него в хвосте устанавливается дополнительный модуль боевой части типа 9-Ж1-7759. Благодаря этому общая масса двух зарядов достигает 480 кг с понятным ростом боевой эффективности. Стартовая масса изделия – 598 кг. Максимальное время полета для 9-А1-7759 определено на уровне 260 с. За это время бомба может преодолеть до 65 км. С точки зрения боевой эффективности такое оружие в 1,5 раза превосходит серийную бомбу ОФАБ-500У.

Третий представитель нового семейства – бомба 9-А2-7759. Она похожа на изделие с литерами «А1», но имеет серьезные отличия. Ее предлагается комплектовать двумя боевыми частями типа 9-Ж2-7759 с объемно-детонирующим снаряжением. Общая масса двух зарядов – 370 кг; стартовая масса бомбы – 488 кг. Для получения наибольшего могущества в составе модуля управления для 9-А2-7759 используется лазерный датчик высоты, при помощи которого определяется оптимальная высота подрыва. По своим летным данным такое оружие соответствует изделию 9-А1-7759. Утверждается, что 9-А2-7759 в два раза эффективнее существующей корректируемой авиабомбы КАБ-500ОД.

На основе боевых ракет и бомб из состава УК РБВ «Гром» были созданы специализированные изделия для испытаний. Прежде всего, это оружие с телеметрической аппаратурой. Оно, в целом, соответствует боевым изделиям, но отличается отсутствием зарядов и наличием дополнительной аппаратуры. Кроме того, в отличие от будущей серийной продукции, телеметрические ракеты / бомбы имеют яркую красную окраску.

Ракетно-бомбовое вооружение комплекса «Гром» может использоваться различными самолетами-носителями из состава российской фронтовой авиации. К примеру, известно, что к испытаниям привлекались фронтовой бомбардировщик Су-34 и многоцелевой истребитель МиГ-35. Несмотря на сравнительно большую длину, новые изделия могут перевозиться как под крылом, так и под фюзеляжем.

По данным опубликованной презентации, самолет-носитель может сбрасывать изделия семейства «Гром» на приборных скоростях от 500 до 1200 км/ч. Максимальная высота пуска – более 10 км. При этом от высоты и траектории самолета перед сбросом зависит максимально возможная дальность полета бомбы или ракеты. В некоторых ситуациях, при сравнительно малых высотах пуска, оружие может начинать самостоятельный полет с выполнения «горки», что позволяет получить некоторый запас высоты и тем самым увеличить дальность полета.

Проект предусматривает несколько любопытных режимов работы оружия. Так, ракета типа 9-А-7759 после сброса должна включать стартовый двигатель и переходить в горизонтальный полет. После его отключения некоторая часть траектории преодолевается по инерции с одновременным снижением. Лишь после этого происходит запуск маршевой МДУ, которая и обеспечивает полет на максимально возможную дистанцию. Полет происходит с некоторым снижением, а непосредственно над целью ракета должна переходить в пикирование с большим углом.

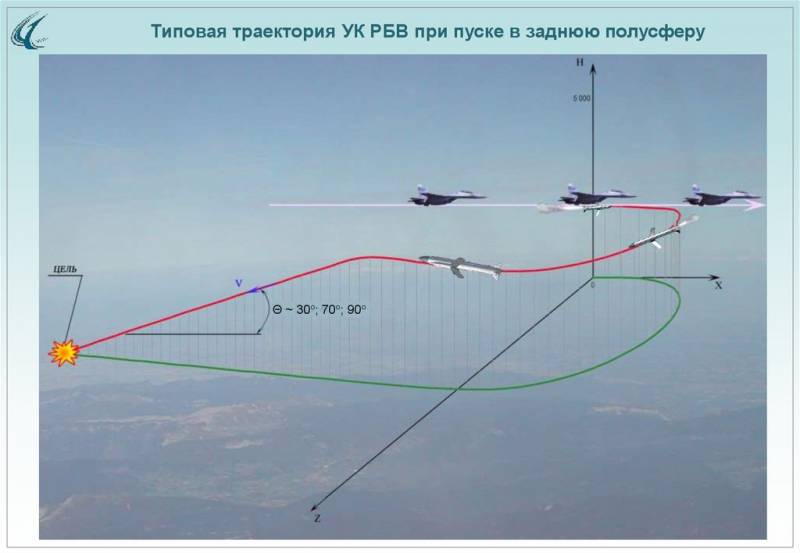

Предусмотрена возможность ракетно-бомбового удара по цели в задней полусфере. В этом случае изделие «Гром» сразу после отделения от носителя выполняет вираж, переходит на «горку» и после этого начинает заход на цель. Для компенсации потерь энергии на развороте и получения приемлемой дальности бомба или ракета может выполнять пологое пикирование.

Согласно доступным данным, не позднее конца прошлого года проект УК РБВ «Гром» прошел стадию наземных испытаний, после чего стартовали летно-конструкторские испытания. В ходе наземных проверок были проверены все основные особенности новых модулей, в том числе их устойчивость к различным факторам. При этом на момент создания презентации не были завершены проверки и доводка объемно-детонирующей боевой части типа 9-Ж2-7759: не была подтверждена ее устойчивость к внешним воздействиям.

После выполнения необходимых наземных проверок стартовали летно-конструкторские испытания. На момент создания презентации было выполнено 30 полетов носителей нового оружия и 5 полетов обеспечения. Испытатели осуществили 8 пусков опытного оружия с телеметрической аппаратурой. Также состоялись 3 сброса в режиме «невзрыв», в двух из которых применялись бомбы с осколочно-фугасной и объемно-детонирующей боевыми частями.

Из восьми испытательных пусков оружия трех типов половина завершилась успехом. В остальных случаях имели место те или иные неполадки, в результате которых изделия разрушались в полете или допускали неприемлемый промах. В частности, одна из ракет 9-А-7759 из-за отказа навигации упала в 76 м от мишени. Впрочем, в успешных запусках отклонение от цели находилось в пределах от 2 до 10 м. Важно, что такие характеристики показали все три боеприпаса нового семейства. Запуски бомбы 9-А2-7759 привели к любопытным результатам. Такое оружие подтвердило расчетные характеристики, а кроме того, показало дальность полета, на 60% превышающую заданную.

В соответствии с опубликованными данными, в апреле 2018 года КТРВ должна была передать изделия из состава УК РБВ «Гром» на государственные испытания. Этот этап проверок планировалось завершить в сентябре. К этому времени следовало завершить не только проверки, но и доводку. В начале осени должен появиться акт о государственных испытаниях, а в ноябре рабочей конструкторской документации по «Грому» должны присвоить литеру «О1». После этого оружие можно будет ставить в серию.

Если планы на текущий год будут выполнены без смещения сроков, то уже в самом ближайшем будущем российские воздушно-космические силы смогут получить новое высокоточное оружие. Положительные черты вооружения семейства «Гром» очевидны. Предлагаемые ракета и две бомбы имеют высокую дальность полета, а также показывают весьма примечательную точность поражения стационарной цели. С учетом типа атакуемого объекта можно выбрать оптимальный вариант боевой части.

Определенные преимущества перед существующим оружием своего класса «Грому» дает модульная архитектура. Три авиационных средства поражения предлагается собирать из унифицированных модулей. Таким образом, серийное производство новой линейки вооружения заметным образом упрощается. Так же облегчается и эксплуатация оружия в войсках. Впрочем, организация-разработчик и будущий эксплуатант пока не уточняли, какую экономию можно будет получить за счет УК РБВ «Гром».

Последние новости указывают, что в нашей стране продолжается разработка новых высокоточных систем авиационного вооружения, и постоянно появляются новые образцы такого рода. В скором будущем на вооружение ВКС может поступить новейшее управляемое вооружение с улучшенными боевыми возможностями и преимуществами технического характера. Недавно разработанные системы семейства «Гром» уже успели показать себя с хорошей стороны во время испытаний, и после очередного этапа проверок имеют все шансы поступить на вооружение. Все говорит о том, что вскоре летчикам фронтовой авиации придется осваивать совершенно новое оружие.

По материалам сайтов:
https://ria.ru/
https://svpressa.ru/
http://bastion-karpenko.ru/
https://bmpd.livejournal.com/

Автомат ОЦ-14 «Гроза» | Журнал Популярная Механика

Убойный конструктор

Гранатометом дело не ограничилось. Поскольку оружие изначально планировалось как модульный комплекс, максимально гибкий в применении, из «Грозы» получился настоящий оружейный трансформер. Гранатометный модуль сделан съемным. Если его снять и установить переднюю тактическую рукоятку, «Гроза» становится штурмовым автоматом, с которым удобно вести бой на коротких и средних дистанциях.

Еще один вариант — специальный автомат. В такой комплектации на базовый автомат устанавливается прибор бесшумной стрельбы (ПБС) и оптический прицел, и «Гроза» превращается в оружие тайных операций. С ее помощью можно устранить охра­ну объекта, бесшумно уничтожить вражескую группу, не выдав своего местоположения, и при этом находиться на значительном удалении от противника, используя оптику. Кроме того, «глушитель» делает ОЦ-14 очень удобным оружием для работы ночью, ведь он устраняет не только звук выстрела, но и дульную вспышку. К тому же, поскольку вспышки нет, оружие не слепит самого стрелка, если он работает с прибором ночного видения.

Автоматно-гранатометный комплекс поставляется в жестком переносном кейсе, вмещающим все его компоненты.

Очевидно, что за компактность и гибкость «Грозы» следует благодарить систему булл-пап. Ей же комплекс обязан и своими недостатками, главный из которых — сильная загазованность в районе лица стрелка, обусловленная смещением ударно-спускового механизма ближе к плечу. Во время стрельбы приходится прижиматься щекой прямо к ствольной коробке.

По схожим причинам ОЦ-14 не позволяет вести огонь с левого плеча — в этом случае гильзы летели бы прямо в лицо. Короткая прицельная линия несколько усложняет прицеливание. Хотя последнее связано скорее с небольшой общей длиной оружия, а не с особенностями компоновки. С другой стороны, указанные недостатки не слишком существенны в ближнем бою в городских условиях с большим количеством укрытий и малыми дистанциями. А именно для этого и предназначен комплекс «Гроза». В условиях ограниченного пространства стрелок получает мощное и компактное оружие, которое позволяет рассчитывать на преимущество в бою.

Характеристики ОЦ-14−4 «Гроза-4» (9 х 39 мм) // Масса: 4 кг (с гранатометом) // Длина: 625 мм (с гранатометом) // Скорострельность: 700 выстрелов в минуту // Начальная скорость пули: 300 м/с // Прицельная дальность: 200 м

За счет модульной конструкции «Гроза» также позволяет уменьшить вес и размеры носимого вооружения. В одном образце оперативник фактически получает три различных единицы оружия. Это уменьшает нагрузку на бойца, делая и его, и всю группу более мобильными.

Неспешная пуля

Боеприпас, используемый в ОЦ-14, не менее примечателен, чем сам комплекс. Речь идет о мощных промежуточных патронах 9 х 39 мм (СП-5,СП-6 и ПАБ9). Этот боеприпас известен прежде всего потому, что применяется в российском специальном оружии — автоматах АС «Вал», 9А-91, СР-3 «Вихрь», снайперских винтовках ВСС «Винторез» и ВСК-94.

9 х 39 — очень необычный патрон. Он имеет дозвуковую скорость вылета из ствола, и потому его можно максимально эффективно использовать в оружии, оборудованном прибором бесшумной стрельбы. При этом звук выстрела ослабляется настолько, что щелчок неразличим уже с нескольких десятков метров, а в условиях боя или шумного городского окружения определение местоположения стрелка становится практически невозможным.

Однако это только одно из его достоинств. Другой огромный плюс патрона 9 х 39 — длинная и тяжелая девятимиллиметровая пуля, обладающая мощным останавливающим эффектом. К тому же в версии СП-6 пуля имеет внутри термоупрочненный стальной сердечник, который обеспечивает пробитие стальных пластин толщиной 8 мм и бронежилетов 3-го класса по российской классификации (3-й класс — это броня, обеспечивающая защиту от пули АК калибром 7,62). С таким патроном «Гроза» становится практически идеальным оружием ближнего боя, в том числе против неприятеля, защищенного бронежилетом и бронешлемом.

Элемент Грома | Мир Monster Hunter World вики

Monster Hunter World Wiki Войти в систему
    Помогите
      Выход Переключить навигацию Fextralife
      • Вики Главная
        • Вики-дом
        • Вики-форумы
        • Вики To-Do
        • Магазин вики
        • Блог Fextralife
        • Fextralife Wiki Hub
      • Общая информация
        • Общая информация
        • Расширение Iceborne
        • О Monster Hunter World
        • Описание обновления
        • Органы управления
        • Combat
        • Мультиплеер
        • DLC
        • бета
        • Все, что мы знаем
      • Информация о персонаже
        • Информация о персонаже
        • Навыки
        • Эффекты статуса
        • Механика оружия
        • Сила атаки
        • Affinity
        • Оборона
        • Сопротивление стихиям
        • Palicoes
        • Строит
      • Оборудование
        • Оборудование
        • Оружие
        • Оружие ранга мастера
        • Броня
        • Мастерская броня
        • Многослойная броня
        • Украшения
        • Подвески
        • Мантия
        • Palico Gear
        • Ремесло
        • шт.
        • Стропальщик
        • Скаутфлайс
      .

      Верный гром | Мир Monster Hunter World вики

      Monster Hunter World Wiki Войти в систему
        Помогите
          Выход Переключить навигацию Fextralife
          • Вики Главная
            • Вики-дом
            • Вики-форумы
            • Вики To-Do
            • Магазин вики
            • Блог Fextralife
            • Fextralife Wiki Hub
          • Общая информация
            • Общая информация
            • Расширение Iceborne
            • О Monster Hunter World
            • Описание обновления
            • Органы управления
            • Combat
            • Мультиплеер
            • DLC
            • бета
            • Все, что мы знаем
          • Информация о персонаже
            • Информация о персонаже
            • Навыки
            • Эффекты статуса
            • Механика оружия
            • Сила атаки
            • Affinity
            • Оборона
            • Сопротивление стихиям
            • Palicoes
            • Строит
          • Оборудование
            • Оборудование
            • Оружие
            • Оружие ранга мастера
            • Броня
            • Мастерская броня
            • Многослойная броня
            • Украшения
            • Подвески
            • Мантия
            • Palico Gear
            • Ремесло
            • шт.
            • Стропальщик
            • Скаутфлайс
          • Мировая информация
            • Мировая информация
            • Монстры
            • Эндемичная жизнь (домашние животные)
            • Квесты
            • Дополнительные квесты
            • Расположение
            • НПС
            • Торговцы
            • История
          • Руководства и решения
            • Руководства и решения
            • Задания события
            • Справка для нового игрока
            • Прохождение
            • Столовая
            • Монстры
            • Руководство по трофеям и достижениям
          • СМИ и сообщество
            • СМИ и сообщество
            • Галерея
            • Видео
            • Мировые форумы Monster Hunter
            • Чат Monster Hunter World
            • Идентификаторы игроков
            • События сообщества
            • Партнеры YouTube
          • VIP
          • гость
            • Помогите
                .

                боеукладок — War Thunder Wiki

                У каждой наземной и военно-морской техники боеприпасы хранятся на нескольких стеллажах. Каждый автомобиль имеет свою индивидуальную конфигурацию стоек, и каждая стойка несет определенное количество корпусов. Эти стойки можно увидеть в игре в режиме просмотра рентгеновских лучей (обязательно привяжите клавишу к «Показать состояние модулей транспортного средства» на вкладке «Элементы управления / Общие элементы управления» / «Базовый раздел»).

                Типы стоек

                Отдельные боеприпасы В большинстве танков используются цельные боеприпасы, в которых снаряды и порохы объединены.

                Двухкомпонентные боеприпасы Некоторые крупнокалиберные пушки имеют двухкомпонентные боеприпасы, в которых снаряды и порохы хранятся и заряжаются отдельно. У каждого предмета есть свои индивидуальные стойки. Эти стойки могут истощаться синхронно (например, в Jagdtiger) или истощаться независимо друг от друга (например, в M103).

                Журналы и патроны Боеприпасы транспортных средств с автоматической пушкой хранятся в магазинах, обоймах, ремнях и / или ящиках с боеприпасами.На экране снаряжения количество боеприпасов выбирается в магазинах. Например, Ostwind может заряжать до 125 магазинов вместо 1000 снарядов.

                Многобашенная и многопушечная Многобашенные и многопушечные машины (например, Т-35, М6А1 или большинство кораблей ВМФ) имеют индивидуальные стеллажи для каждого типа боеприпасов. Танки, подобные «Маусу», также могли иметь три вида стоек, 12,8-сантиметровые снаряды, 12,8-сантиметровые метательные элементы и 7,5-сантиметровые снаряды.

                Двух- и четырехствольные пушки Некоторые ЗСУ имеют двухместное и четырехместное крепление для основного вооружения.Каждая из этих пушек заряжается отдельно. Поскольку все его пушки стреляют более или менее синхронно, может показаться, что пушка заряжена как одно целое. Например, M13 MGMC вмещает 2 * 200 патронов в своих двух пулеметах, в то время как игра показывает его как заряженное 400 патронов.

                Глубинные бомбы Цельный боеприпас, выпущенный за борт, при уничтожении имеет шанс взорваться, как и другие типы боеприпасов.

                Торпеды Хотя торпеды являются относительно крупной целью на борту большинства судов, вероятность взрыва при уничтожении сравнительно низкая.

                Оборот стеллажа

                Стеллажи исчезают, когда все снаряды в этой стойке заканчиваются. Например, стеллаж с 6 снарядами исчезает, как только все его шесть снарядов исчерпаны. Однако см. «Визуальное несоответствие» ниже. Порядок, в котором стойки опустошаются и исчезают, жестко запрограммирован и не может быть изменен.

                Типы корпусов

                Боеприпасы общие для всех типов снарядов. Неважно, какие снаряды используются в первую очередь, стойки всегда истощаются в заданном порядке (при условии, что все боеприпасы стреляют из одной пушки).

                Визуальное несоответствие

                В настоящее время (Стенд: 1.65) у большинства цистерн есть визуальное несоответствие количества снарядов на каждой стойке. Это может измениться в будущих исправлениях, однако функция рентгеновского излучения считается «только для погружения» и не предназначена для динамической точности. См. [1]

                Самый быстрый способ уничтожить в танковых боях — подорвать боеприпасы. Поэтому хороший способ повысить живучесть — уменьшить количество снарядов, загружаемых на танк.Живучесть значительно снижается, поскольку снаряды хранятся в связках, распределенных по всему резервуару в разных местах. Эти стойки можно увидеть с помощью рентгеновского снимка, и они потребляются одна за другой (стойка за стойкой, а не снаряд за снарядом), когда выстреливаются все снаряды в стойке. После того, как стойка исчезла / закончилась, она больше не может взорваться, тем самым уменьшая вероятность получения «боеприпасов».

                «Стойка с боеприпасами» — это ситуация, когда группа боеприпасов получает урон от вражеского огня (стреляет другим танком) и вызывает детонацию взрывчатой ​​массы в боеприпасе.Каждый раз, когда боеприпасы внутри танка детонируют, это вызывает катастрофические повреждения танка.

                У каждого танка своя установка боеукладки, поэтому нет универсального правила, насколько меньшее количество боеприпасов увеличивает живучесть. Боеприпасы в башне гораздо более уязвимы для выстрелов, но нет гарантии, что боеприпасы в башне будут израсходованы в первую очередь.

                Экран загрузки

                На экране снаряжения в скобках указано количество незаряженных снарядов.Оставшееся количество для загрузки — это максимальное количество, а не для каждого типа оболочки.

                Используйте это, чтобы измерить, сколько боеприпасов и сколько каждого типа нужно принести с учетом количества заполненных боеукладок и живучести. Установка слишком малого количества снарядов может привести к тому, что в пылу битвы у вас закончатся боеприпасы, в то время как загрузка как можно большего количества снарядов увеличивает вероятность взрыва боеприпасов. Боеприпасы можно перезаряжать в любой зоне захвата, контролируемой вашей командой.

                Alt text

                Пример экрана загрузки для M18 GMC ; Снаряженных снарядов: (28 + 0 + 7 + 2 =) 37 , Максимальное количество снарядов: 45 , неиспользованных: (+8)

                Список литературы

                .Оружие

                — Official Vagante Wiki

                Оружие — это основной и самый удобный способ атаки в Ваганте.

                У каждого не метательного оружия, найденного в Ваганте, есть шанс быть проклятым.

                Считаются оборудованием.

                Холодное оружие [править | править источник]

                Оружие ближнего боя получает 1 дополнительный базовый урон за каждые 2 СИЛ и каждые 4 ЛВК игрока.


                Мечи

                Мечи — это колющее оружие со значительной задержкой атаки.На них действует сходство с рыцарским мечом.

                Изображение Имя Урон Скорость Описание
                Медный меч 2-5 Нормальный Не самая резкая кромка, но свое дело делает.
                Стальной меч 3-6 Нормальный Идеально сбалансированный стальной меч.
                Широкий меч 3-7 Нормальный Немного тяжелый, но все же довольно острый.
                .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
