В самом конце 1904 года (по новому стилю в начале 1905-го) закончилась оборона Порт-Артура. Специфика самого длительного сражения Русско-японской войны привела к появлению новых тактик и новых систем вооружения. К примеру, именно для защиты Порт-Артура российские войска впервые применили минометы системы Л.Н. Гобято. Предпосылкой к появлению этого оружия стало начало позиционных боев. Японские войска, укрывавшиеся в окопах, оказывалась трудной целью для стрелков и артиллерии, что требовало создать новые системы вооружений.

Примерно в одно время с минометом Гобято появилась аналогичная система вооружений, позволявшая атаковать позиции противника на меньших дистанциях. Именно в Порт-Артуре русские солдаты впервые применили винтовочные (ружейные) гранаты шомпольного типа. Это оружие имело чрезвычайно простую конструкцию, но, тем не менее, превосходило по характеристикам существующие гранаты. Шомпольная граната изготавливалась из ручной гранаты и металлического стержня, например, шомпола. Такой боеприпас запускался из ствола винтовки Мосина и мог лететь на расстояние свыше 50 метров. Даже самые опытные бойцы не могли забросить ручную гранату на такую дистанцию. Тем не менее, по окончании войны о шомпольных гранатах на время забыли.


Об этом интересном и перспективном вооружении вспомнили только перед Первой мировой войной. До российских военачальников дошли сведения о создании и применении ружейных гранат в зарубежных странах. Генеральный штаб проявил определенный интерес к этим системам, но не стал инициировать их разработку. По некоторым данным, до начала войны командование занималось иным вопросом: кто должен отвечать за создание ружейных гранат, инженерное или артиллерийское ведомство. В результате этого в Первую мировую войну Россия вступила без ружейных гранат.

Начавшаяся война заставила военачальников изменить свое мнение. Военное ведомство объявило конкурс на создание ружейных гранат, и уже к зиме 1914 года были готовы несколько проектов такого оружия. Свои разработки представили член Комиссии по применению ВВ гвардии полковник В.И. Рдултовский, офицер Военной автомобильной школы В.А. Мгебров, полковник 4-го запасного саперного батальона Зеленский, а также работавшие вместе техник А.А. Карнаухов, электрик С.П. Павловский и инженер В.Б. Сегаль.

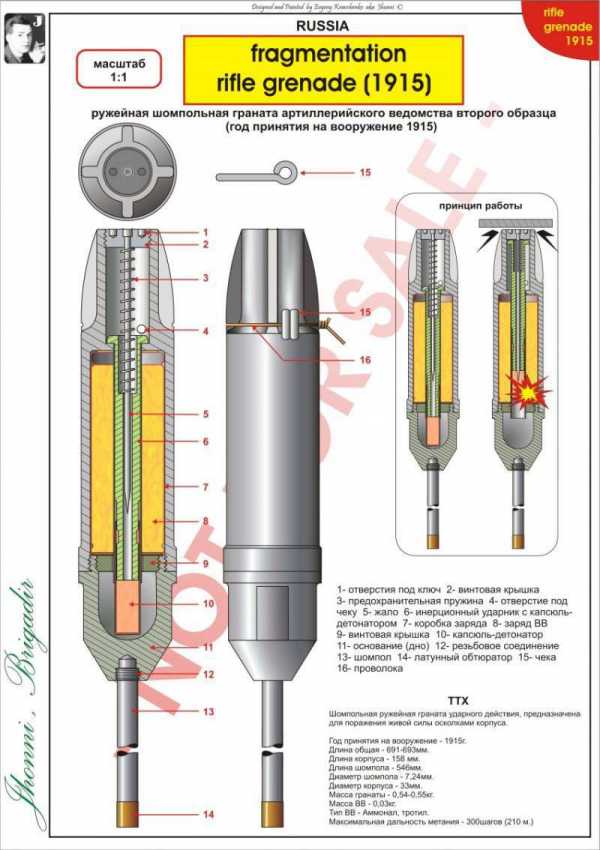

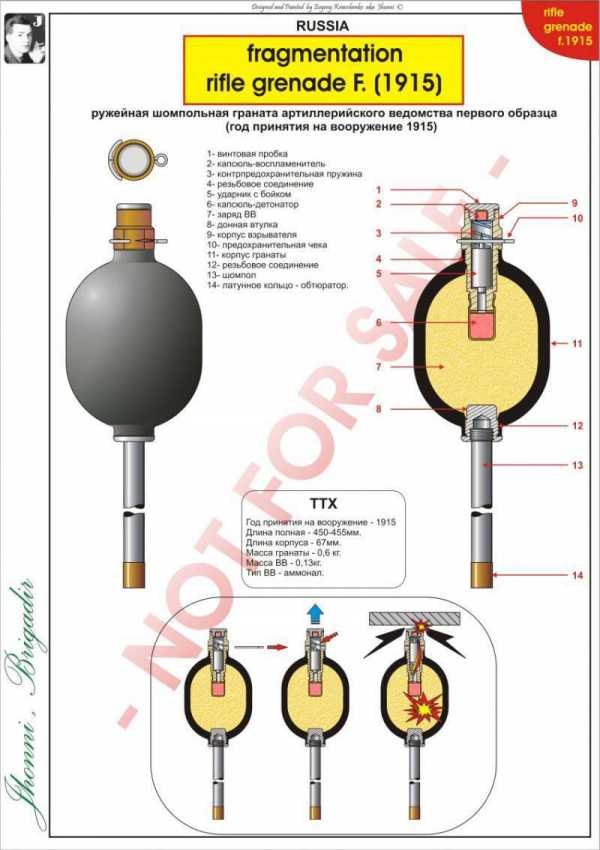

Шомпольная граната обр. 1915 г.

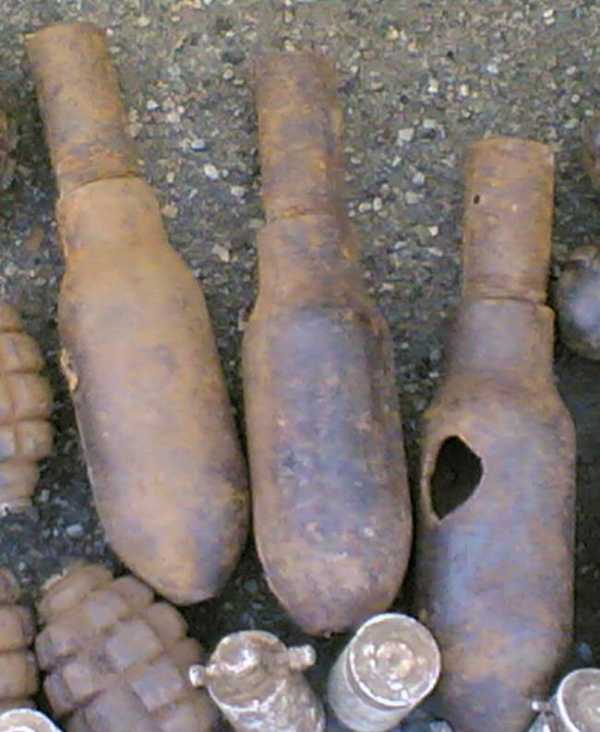

Шомпольная граната В.И. Рдултовского вскоре получила обозначение «ружейная граната обр. 1915 года». Будучи разработанным в кратчайшие сроки, этот боеприпас был чрезвычайно прост, что положительным образом сказывалось на возможных темпах производства. Основой гранаты Рдултовского был чугунный корпус незначительно вытянутой формы. В его верхней и донной частях имелись отверстия с резьбой. Донное отверстие предназначалось для пробки с шомполом. На шомполе имелся латунный обтюратор, защищавший ствол от стали шомпола и предотвращавший прорыв пороховых газов. В другое отверстие гранаты ввинчивался ударный взрыватель, конструкция которого основывалась на предыдущих подобных разработках. Для безопасного обращения до выстрела во взрывателе должна была находиться чека.

Общий вес гранаты Рдултовского составлял 615 граммов, вес заряда – 130 г. При взрыве чугунный корпус делился примерно на 300 осколков. При угле возвышения 45° дальность стрельбы достигала 220 шагов. Тем не менее, новая шомпольная граната имела некоторые недостатки. Для изготовления некоторых важных деталей требовалась дорогая латунь, а через отверстие для чеки во взрыватель могла попадать вода. Несмотря на имеющиеся недостатки, шомпольная граната простой конструкции была принята на вооружение.


Следует отметить, в дальнейшем была создана новая модификация гранаты обр. 1915 года, в конструкции которой были учтены все недостатки боеприпаса первой версии. После модернизации граната сохранила только шомпол с обтюратором. Она получила новый корпус цилиндрической формы с коническими головной и хвостовой частями. Обновленная граната получила новый взрыватель трубчатой формы. Во взрывателе имелся боек с длинным жалом. На жало была надета трубка, в торце которой располагался капсюль. В походном положении трубка удерживалась чекой, а кроме того она упиралась в пружину. При попадании в цель трубка, двигаясь по инерции, должна была бить капсюлем по жалу бойка. Чека и пружина надежно защищали стрелка от случайного взрыва. Кроме того, конструкция обновленной гранаты обр. 1915 года не позволяла боеприпасу взорваться до цели. До попадания в цель капсюль располагался в специальной полости в хвостовой части гранаты и не мог инициировать взрыв основного заряда.

Граната обр. 1915 года второй модели получилась легче своей предшественницы: ее снаряженный вес уменьшился до 550 г. Заряд взрывчатого вещества пришлось сократить до 30 г. Количество осколков сократилось до двух сотен. Несмотря на проигрыш в основных характеристиках, новая граната при выстреле с углом возвышения 45° позволяла поражать цели на дальностях до 250-260 шагов (по другим данным, до 300 шагов). Кроме того, модернизированный боеприпас был гораздо надежнее и безопаснее в обращении.

Обе гранаты конструкции Рдултовского должны были запускаться при помощи винтовки Мосина. Для прицеливания следовало использовать прицел простой конструкции, представлявший собой угломер, разметка которого была выполнена не в градусах, а в шагах. Запуск гранаты следовало производить при помощи холостого патрона с зарядом пороха не более 3 граммов. Использование боевых патронов строжайше запрещалось: самым легким последствием такого выстрела могла быть порча винтовки, а кроме того, не исключался взрыв гранаты. При стрельбе винтовка должна была упираться прикладом в землю.

Шомпольная граната В.А. Мгеброва

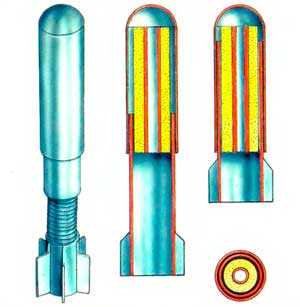

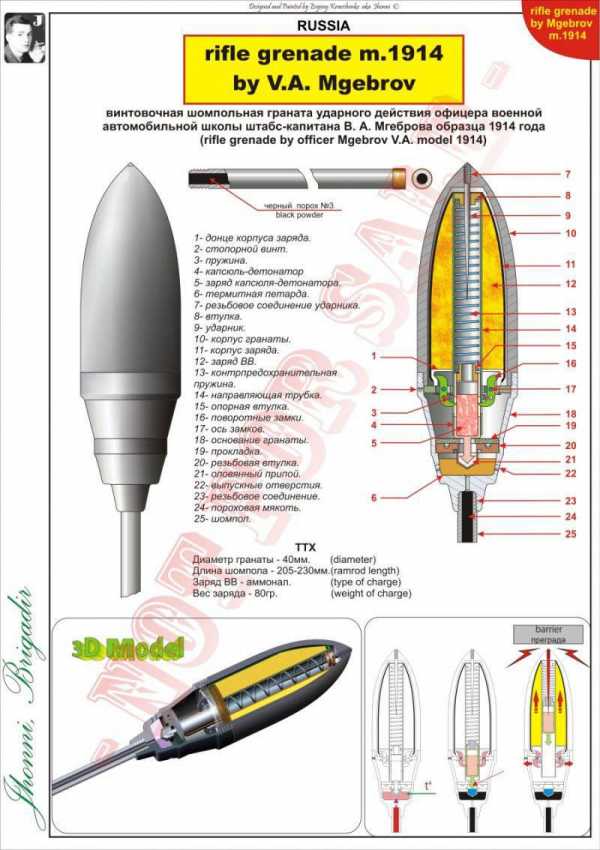

Большой интерес представляет шомпольная граната конструкции штабс-капитана Мгеброва. В своем проекте этот офицер применил несколько оригинальных идей, некоторые из которых в некотором смысле обогнали время. К сожалению, В.А. Мгебров не смог продолжить развитие своей гранаты. В 1915 году, во время поездки на фронт для испытаний гранаты, штабс-капитан принял командование ротой, которая незадолго до этого потеряла командира. Во время атаки Мгебров был тяжело ранен и умер во время операции. Тем не менее, он успел продиктовать некоторые сведения об испытаниях гранаты.

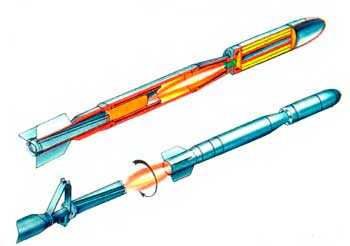

Граната конструкции Мгеброва имела обтекаемый корпус, в котором располагались взрыватель и основной заряд. Интересной особенностью гранаты стал полый шомпол. Внутрь шомпола предлагалось помещать пороховую мякоть, что, по современной терминологии, делало гранату активно-реактивной. Дополнительный заряд внутри шомпола должен был заметно повышать дальность полета гранаты.

Головная часть гранаты калибра 40 мм и длиной 146 мм вмещала в себя заряд взрывчатого вещества (тетрил или смесь тетрила с тротилом) и центральную трубку взрывателя. Мгебров применил интересную систему, предохранявшую гранату от преждевременного взрыва. Как и на гранате Рдултовского второй версии, на гранате Мгеброва имелся боек с длинным жалом, закрепленный в головной части боеприпаса. Для подрыва гранаты специальная подпружиненная трубка с капсюлем должна была надвинуться на боек. Во время выстрела и в начале полета трубка дополнительно удерживалась легкоплавкой деталью. После выгорания пороха внутри шомпола огонь должен был передаваться на термитную шашку в донной части гранаты. Шашка предназначалась для плавления удерживающей детали. После ее разрушения трубка с капсюлем удерживалась только парой рычагов. При попадании в цель трубка по инерции смещалась вперед и боек бил по капсюлю.

Граната весом 480 г вмещала в себе 80 г взрывчатого вещества. При угле возвышения 45° дальность стрельбы достигала 400 шагов. При взрыве граната давала до 200 осколков. Для запуска гранаты нужно было использовать холостой патрон с 2,9 грамма пороха. Автор проекта предлагал использовать новую гранату не только для поражения живой силы противника в окопах, но и против бронеавтомобилей. На практике такое применение шомпольной гранаты не проверялось, но и не исключалось. Кроме того, в некоторых источниках упоминается возможность стрельбы гранатой Мгеброва не с земли, а с плеча.

Шомпольная граната Мгеброва имела как преимущества, так и недостатки. К первым можно отнести большую дальность и безопасность использования, а главным минусом боеприпаса стала сравнительная сложность конструкции. Кроме того, гранату с пороховой мякотью в шомполе следовало беречь от влаги, что в условиях окопа было довольно сложно.

Шомпольная граната Зеленского

Полковник Зеленский имел определенный опыт в деле создания ружейных гранат – первый подобный боеприпас его конструкции был создан еще во время Русско японской войны. В дальнейшем Зеленский продолжил совершенствование своей гранаты и к концу 1914 года представил новую модель, лишенную недостатков предыдущей.

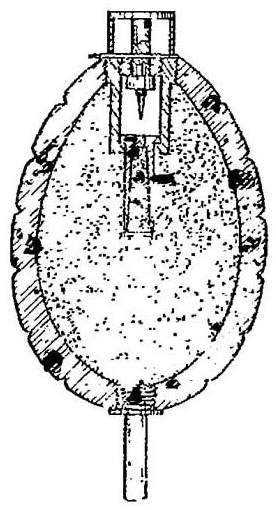

Чугунный корпус гранаты Зеленского обр. 1914 года имел яйцевидную форму с двумя отверстиями. В верхнее отверстие с резьбой предполагалось ввинчивать шайбу-утяжелитель, предназначенную для стабилизации гранаты в полете. Шайба имела большой внешний диаметр, что, по задумке автора гранаты, должно было исключить рикошет при падении. В нижнее отверстие следовало ввинчивать взрыватель оригинальной конструкции. В донце взрывателя имелось отверстие для крепления шомпола. Для защиты ствола на шомполе имелись несколько латунных колец.

Почти весь внутренний объем гранаты занимал заряд взрывчатого вещества. В средней и хвостовой частях корпуса, в центре, размещался трубчатый взрыватель. Ударный инерционный взрыватель состоял из холостого патрона «Наган», в дульце которого помещался капсюль с 2 граммами гремучей ртути, массивного ударника и контрпредохранительной пружины. При транспортировке ударник фиксировался в крайнем заднем положении чекой. При попадании гранаты в цель массивный ударник по инерции должен был сжимать пружину и сдвигаться вперед, накалывая капсюль холостого патрона. Пороховой заряд патрона и капсюль с гремучей ртутью инициировали подрыв основного заряда.

При использовании холостого винтовочного патрона с зарядом в 2,9 г пороха дальность стрельбы гранатой Зеленского достигала 250 шагов. Примечательно, что граната полковника Зеленского была самой тяжелой из созданных в 1914 году – ее полный вес достигал 900 г. Масса основного заряда (аммонал) – 40 г.

Дульная мортирка Карнаухова, Павловского и Сегаля

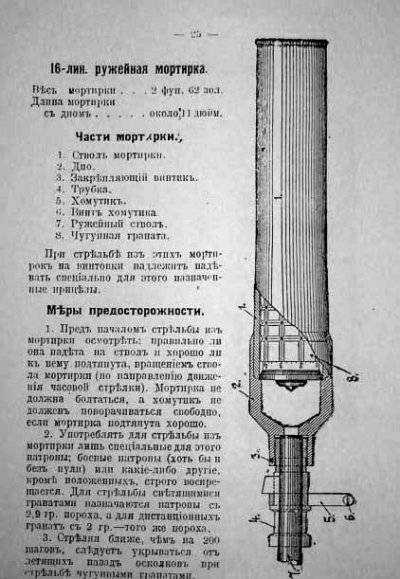

Техник А.А. Карнаухов, электрик С.П. Павловский и инженер В.Б. Сегаль не стали работать над очередной шомпольной гранатой, а предложили вооружить пехоту дульными мортирками. Небольшая мортирка должна была устанавливаться на ствол винтовки Мосина и использовать специальную гранату. Ожидалось, что такое оружие будет иметь большую дальность стрельбы в сравнении с другими гранатами.

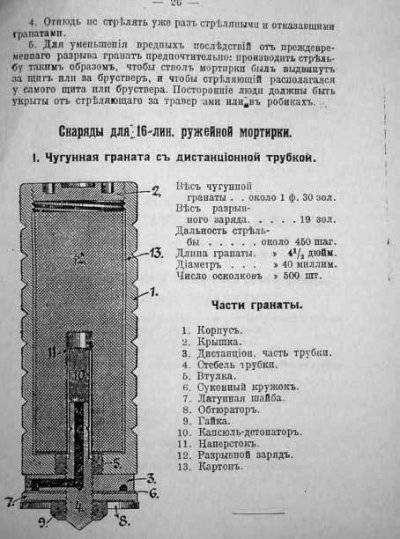

Мортирка Карнаухова, Павловского и Сегаля имела калибр 16 линий (40,6 мм) и ствол длиной около 28 см. Мортирку предлагалось крепить на стволе винтовки подобно штыку. Выстрел должен был производиться при помощи холостого патрона с 2 г пороха. Дульная мортирка использовала гранату системы штабс-капитана М.Г. Дьяконова, оснащенную дистанционной трубкой. Цилиндрическая граната с конусообразной головной частью имела чугунный корпус, внутри которого находились заряд взрывчатого вещества. В донной части гранаты располагалась дистанционная трубка, позволявшая подрывать гранату в течение 10 секунд после выстрела. Готовая к стрельбе граната весила 540 г, заряда взрывчатого вещества – 81,7 г. При взрыве чугунный корпус гранаты Дьяконова дробился на 500 осколков. Дальность стрельбы из мортирки Карнаухова, Павловского и Сегаля достигала 450 шагов.

Кроме того, предлагался осветительный боеприпас, разработанный Дьяконовым. 236-граммовая осветительная граната могла лететь на 500 шагов.

На фронтах Первой мировой

Испытания всех представленных ружейных гранат наглядно показали их характеристики и важность для пехоты. Весной 1915 года Главное артиллерийское управление, которое к этому времени стало ответственным за создание ружейных гранат, разместило заказы на производство новых боеприпасов. Требовалось поставить 500 тыс гранат Рдултовского первой модели, 400 тыс гранат Зеленского, 15 тыс гранат Мгеброва и 2000 дульных мортирок Карнаухова, Павловского и Сегаля с 100 тыс гранат Дьяконова. По причине большой загрузки казенных заводов Главному артиллерийскому управлению пришлось разместить заказы на частных предприятиях. При этом, однако, снаряжение боеприпасов взрывчатыми веществами оставили за государственными заводами.

К сожалению, российская промышленность так и не смогла выполнить заказ Главного артиллерийского управления. Так, за первые восемь месяцев 1917 года на фронт отправились 44 тыс гранат Рдултовского первой версии, менее 7900 гранат Мгеброва и лишь 40 дульных мортирок с 18 тыс гранат. Из-за низких темпов производства войскам постоянно не хватало дульных гранат, что соответствующим образом сказывалось на их возможностях. Следует отметить, производство ручных гранат всех существующих систем велось стабильно высокими темпами – каждый месяц войска получали около одного миллиона таких изделий.

Известно, что в условиях отсутствия или недостаточного количества серийных шомпольных гранат солдаты на фронте создавали собственные кустарные конструкции. Использование ружейных гранат, наспех переделанных из ручных, незначительно повышало огневую мощь пехоты, но все же не могло оказать существенное влияние на ход боев.

Гранатомет М.Г. Дьяконова

Дефицит ружейных гранат собственного производства привел к появлению предложений о закупке подобных боеприпасов зарубежной разработки. Тем не менее, летом 1917 года военные пришли к выводу, что предлагаемые французские гранаты не имеют никакого преимущества перед системой, предложенной штабс-капитаном М.Г. Дьяконовым. Следует отметить, что испытания разработки Дьяконова начались еще весной 1916 года, однако и через два года после этого перспективные ружейные гранаты так и не попали в войска.

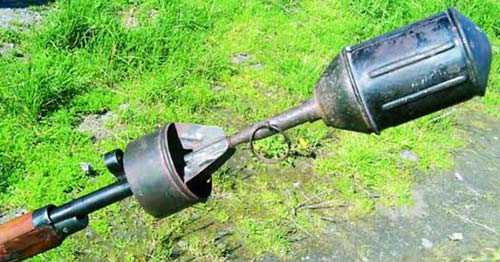

Дьяконов предложил вооружить пехоту дульными мортирками с соответствующими боеприпасами. Сама мортирка представляла собой нарезной ствол калибра 41 мм, при помощи специальной трубки крепившийся на винтовке Мосина. Для прицеливания мортирку снабдили прицелом-квадрантом. При помощи отвеса и пометок на прицеле можно было наводить винтовку с мортиркой с нужным углом возвышения.

Граната для новой мортирки-гранатомета могла запускаться при помощи боевого патрона. Для этого в боеприпасе калибра 41 мм и длиной 112 мм имелась сквозная центральная трубка диаметром около 7,8 мм. Предполагалось, что при выстреле с использованием боевого патрона через эту трубку будет проходить пуля. Центральная трубка ввинчивалась в корпус из серого чугуна. На внешней поверхности корпус имел квадратные насечки, благодаря которым при взрыве он дробился на 450-500 осколков. Как и предыдущая разработка Дьяконова, новая граната оснащалась дистанционной трубкой. Запресованный в трубке порох должен был поджигаться пороховыми газами патрона винтовки. Хвостовая часть гранаты с отверстием дистанционной трубки для транспортировки закрывалась съемным колпачком. Граната Дьяконова весила 256 г и имела заряд массой 50 г. Дальность стрельбы при оптимальном угле возвышения превышала 400 шагов.

В декабре 1916 года мортирка-гранатомет М.Г. Дьяконова прошла испытания на Юго-Западном фронте. Командующий фронтом генерал А.А. Брусилов одобрил новое оружие и потребовал поставить во вверенные ему войска 600 тыс подобных гранат. С учетом других фронтов было заказано 40 тыс гранатометов системы Дьяконова и 6125 тыс гранат для них. Весь 1917 год ушел на решение различных производственных вопросов, из-за чего до начала 1918-го военные так и не получили ни одной серийной ружейной гранаты новой системы. Наконец, 1 марта 1918 года все работы были прекращены в связи с объявленной демобилизацией промышленности.

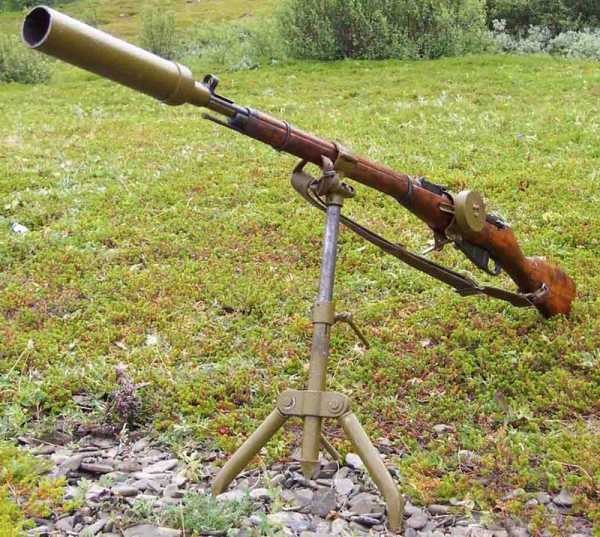

Ружейный гранатомет Дьяконова, вид слева

На несколько лет гранатомет Дьяконова был забыт, но его история продолжилась в конце двадцатых. В 1927 году появился новый прицел-квадрант, предназначенный для наведения гранатомета в вертикальной плоскости. Конструкция нового прицела имела мало отличий от базовой модели, а все доработки касались технологий производства. В 1930 году появился новый прицел, доработанный для использования с винтовкой Мосина обр. 1891/30 годов. В частности, теперь прицел крепился к винтовке при помощи хомута с гайкой-барашком. Последняя модернизация прицела прошла в 1937 году. В результате доработки квадрант поместили на ложе винтовки, рядом со штатным прицелом. С конца двадцатых годов к гранатомету Дьяконова прилагалась складная двуногая сошка и дощечка для упора приклада в мягкий грунт.

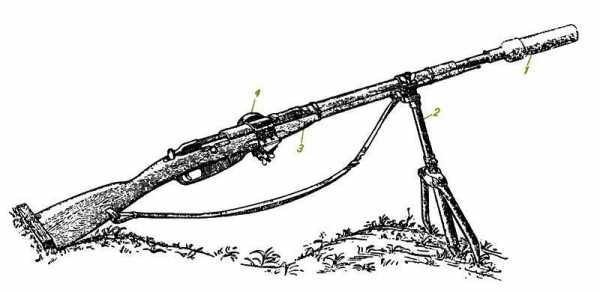

Общий вид ружейного гранатомета Дьяконова: 1 – мортирка; 2 – сошка; 3 – винтовка; 4 – угломер-квадрант

В конце тридцатых годов активное развитие бронетехники привело к появлению нового боеприпаса для гранатомета системы Дьяконова. Граната ВКГ-40 («Винтовочная кумулятивная граната 1940 года») имела корпус обтекаемой формы и заряд взрывчатого вещества с характерной выемкой в головной части. В хвостовой части гранаты имелся ударный взрыватель инерционного действия. При попадании в цель массивный ударник должен был воспламенять капсюль, а тот, в свою очередь, инициировал подрыв кумулятивного заряда и формирование газовой струи.

Для стрельбы гранатой ВКГ-40 использовался холостой патрон с 2,75 грамма пороха. Уменьшенный заряд при необходимости позволял стрелять гранатой с упором приклада в плечо. Для наведения можно было использовать штатный прицел винтовки Мосина. Отметка «16» при этом соответствовала выстрелу на 50 метров, а «20» – на 150 м.

ВПГС-41

В 1941 году советские инженеры-оружейники вновь вернулись к идее шомпольной гранаты. При всех своих преимуществах гранатомет Дьяконова имел серьезные недостатки: большой вес (винтовка с сошкой, мортиркой и прицелом весила около 8 кг), невозможность стрельбы пулей без снятия мортирки, а также повышенный износ ствола за счет большего давления газов, чем при стрельбе пулей. Шомпольная граната, в свою очередь, не требовала никаких дополнительных приспособлений, а также могла использоваться любыми стрелками, а не только гранатометчиками.

Винтовочная противотанковая граната Сердюка ВГПС-41 была создана в конструкторском бюро Наркомата угольной промышленности. Осенью 41-го боеприпас был испытан, а 13 октября его приняли на вооружение. Граната новой конструкции предназначалась для стрелковых подразделений и должна была улучшить их возможности по борьбе с танками противника. Летом и осенью 1941 года пехота особенно остро нуждалась в эффективных противотанковых средствах.

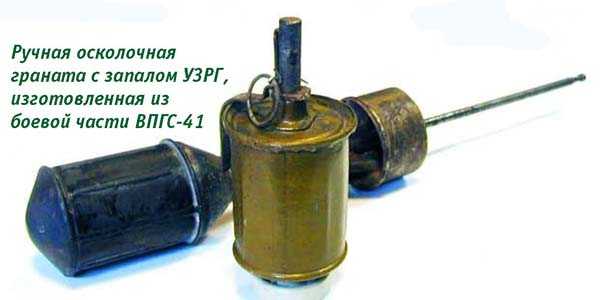

Граната ВГПС-41 состояла из пяти узлов: головной части, ударного механизма, запала, шомпола и стабилизатора. Головная часть гранаты представляла собой цилиндрическую деталь диаметром 60 мм и длиной 115 мм. Хвостовая часть этого узла имела коническую форму. В металлический корпус головной части помещался заряд тротила (334 г) с полусферической выемкой в головной части, облицованной тонким слоем металла. Ударный механизм гранаты был выполнен по инерционной схеме, его основным элементом был подвижный массивный ударник. Эта деталь удерживалась пружиной и фиксировалась чекой. Шомпол диаметром 7,5 мм ввинчивался в хвостовую часть ударного механизма. В передней части шомпола крепился подвижный стабилизатор.

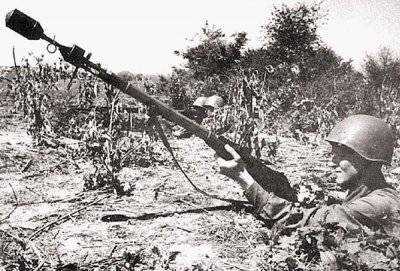

Граната весом 680 г отправлялась к цели при помощи холостого винтовочного патрона. Оригинальной чертой гранаты ВГПС-41 был подвижный стабилизатор, повышавший точность стрельбы. При транспортировке и подготовке к стрельбе стабилизатор находился в передней части шомпола. Во время выстрела стабилизатор по инерции сдвигался в хвостовую часть шомпола и останавливался там. Благодаря такому взаимному положению тяжелой головной части гранаты и стабилизатора точность стрельбы в сравнении с нестабилизированными гранатами заметно возросла. При стрельбе по одиночной цели рекомендовалось вести огонь прямой наводкой на дистанции порядка 50-60 метров. При атаке скопления техники приемлемая точность достигалась на дальностях до 140 м.

В ходе серийного производства противотанковая граната ВГПС-41 неоднократно дорабатывалась в соответствии с возможностями оборонных предприятий. Из-за этого боеприпасы разных заводов и разного времени выпуска могут заметно отличаться друг от друга. Известно, что гранаты Сердюка производились до весны 1942 года. Согласно некоторым источникам, заводы Сталинграда изготавливали эти гранаты до середины того 42-го. В дальнейшем производство гранат прекратилось ввиду неоднозначных боевых характеристик.

***

Изготовление и применение всех отечественных винтовочных гранат завершилось в 1943-44 годам. Это оружие имело недостаточные характеристики и не отвечало ряду требований времени. Винтовочные гранаты имели сравнительно небольшую дальность выстрела и недостаточное могущество. По своим характеристикам они превосходили ручные гранаты, но значительно уступали минометам и легкой полевой артиллерии. Следует отметить, что использование винтовочных гранат серьезно осложнялось длительной подготовкой к выстрелу, а это налагало определенные ограничения на стрельбу в условиях боя.

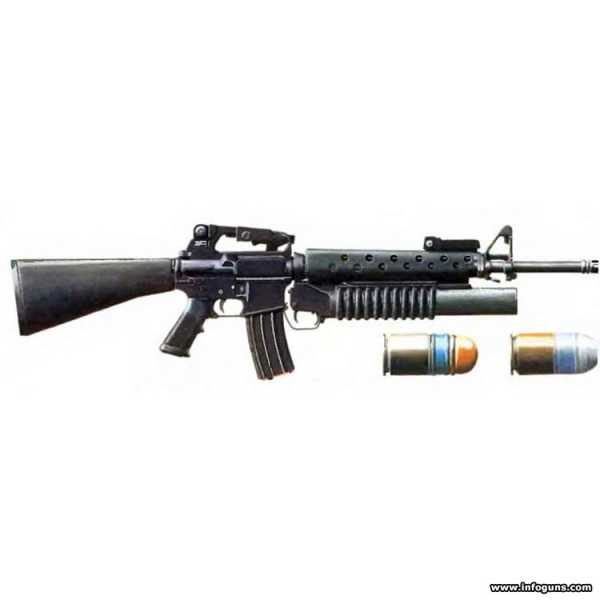

Винтовочные гранаты были сняты с производства и их применение постепенно прекратилось. Тем не менее, идея легкого пехотного вооружения, способного забрасывать гранату на несколько десятков метров, не умерла. Через несколько десятилетий после окончания Великой Отечественной войны она привела к появлению подствольных гранатометов. Это оружие отвечало всем требованиям по дальности стрельбы и могуществу боеприпаса, а также, в отличие от винтовочных гранат и мортирок, не мешало использованию стрелкового оружия по его прямому назначению.

По материалам сайтов:
http://otvaga2004.ru/
http://army.armor.kiev.ua/
http://ww1.milua.org/
http://weapon.at.ua/
http://calibr.ucoz.ru/

topwar.ru

Противотанковая экзотика. Винтовочные гранаты | Warspot.ru

Дистанция броска ручной гранаты удручающе мала. Ещё в годы Первой мировой войны эту проблему пытались решать разными способами. Один из них — специальный винтовочный гранатомёт. На ствол винтовки надевали специальную мортирку, из которой при помощи холостого патрона выстреливалась небольшая граната. Большой эффективностью подобные приспособления не отличались: дальность едва дотягивала до пары сотен метров, осколочное действие гранаты было слабым, а про точность лучше и не вспоминать. Тем более что из-за малой начальной скорости гранаты стрелять приходилось навесом. Несмотря на малую надёжность и сомнительную эффективность, идея винтовочных гранат не только дожила до Великой Отечественной войны, но и дала всходы.

Конкуренция почти на пустом месте

К началу войны в Советском Союзе разработкой винтовочных гранат занимались два конструкторских бюро: КБ-30 и СКБ-35 А. К. Сердюка. В ноябре 1941 года на Научно-исследовательском полигоне стрелкового вооружения прошли испытания гранат этих двух контор. При этом граната ВПГС-41 конструкции Сердюка уже состояла к этому времени на вооружении Красной армии. Образец КБ-30 был опытным.

Отстрел показал, что ВПГС-41 стабильно пробивает броню толщиной до 20 миллиметров. При этом у неё был существенный недостаток: при выстреле часто слетало стабилизирующее оперение гранаты, причём более чем в половине случаев. Испытатели рекомендовали доработать снаряд и дали КБ Сердюка срок до начала февраля 1942 года. К этому времени он должен был представить на испытания новую опытную партию из 500 штук.

Один из советских проектов надкалиберной винтовочной гранаты

Граната КБ-30, оснащённая маленькой мортиркой для выстрела, пробивала броню хуже, зато в полёте вела себя куда более устойчиво. Этих гранат заказали в десять раз больше, чтобы сразу отправить на войсковые испытания. Поскольку на вооружение граната так и не поступила, можно утверждать, что результаты военных не устроили.

Тем временем возникли проблемы и у гранат СКБ Сердюка. С фронта буквально посыпались жалобы на её малую эффективность, надёжность и т. д. Конструктор попытался отстоять своё детище, сетуя в письме начальнику арткома ГАУ генерал-майору Хохлову от 6 июня 1942 года на проблемы производственного характера:

«Недостаточное техническое руководство и военпредский контроль над производством привели к вопиющим отклонениям от чертежей и технических условий, что в основном свелось к следующему: случайный выбор материалов (по фактическому наличию), безграмотная термообработка, полное пренебрежение антикорозийным покрытием, грубые отклонения в допусках и размерах, замена пороха 41 порохом ВТ и т.п.

Можно с уверенностью сказать, что ни один вид боеприпасов не выпускается грубо-кустарно, как это имело место с ВПГС-41

…

Однако применение гранаты ВПГС-41 на фронте вызвало ряд отрицательных отзывов о ней, что явилось следствием, главным образом, того хаоса в производстве, о котором я докладывал выше.

Скромная баллистика гранаты (малая начальная скорость и дальность) усугубилась плохим качеством изготовления: срывы стабилизаторов, массовые отказы, засорения патронника из-за сгорания гильзы (результат применения вместо пороха 41 по проекту – пороха ВТ) и т.п.

Следует добавить и такие отрицательные явления, как отсутствие разработанной тактики применения, способа хранения и переноски, необученность бойцов обращению с гранатой».

А именно: неправильный подбор материалов (точнее, замену того что надо, на то, что есть под рукой), безграмотная термическая обработка деталей, полное пренебрежение антикоррозийным покрытием, хаос в размерах и допусках, порох другого сорта. Высшее начальство, разобравшись в ситуации, поняло, что в 1941–1942 годах никаких улучшений качества добиться не выйдет. Так что и ВПГС-41, и её более мощная наследница с номером 42 вскоре были сняты с производства.

В общем, даже профильным конструкторским бюро, занимавшимся именно винтовочными гранатами, большого успеха достигнуть не удавалось. А ведь кроме них проявляли инициативу многие изобретатели и конструкторские бюро. Что получилось у них?

От Казани до Ленинграда

В апреле 1942 года в Народный комиссариат обороны поступило письмо из Казани, от заместителя директора Физического института Академии наук СССР Б. Вула. Он сообщил, что институт собирается разработать и сконструировать крылатые ружейно-ракетные противотанковые гранаты. Причём гранаты эти должны были лететь по настильной (пологой) траектории, чтобы более прицельно поражать вражеские танки. Предполагалось, что масса гранаты составит примерно два килограмма.

Граната Сердюка и схема её применения

Заместителю ответили специалисты Главного артиллерийского управления (ГАУ), которые вежливо сообщили, что подобная разработка имеет смысл, только если граната будет лететь не менее чем на 200 метров на высоте не больше, чем высота танка. И чтобы рассеивание при этом укладывалось в квадратный метр. Судя по тому, что на этом переписка остановилась, казанские физики достичь этого не смогли.

А московский инженер Липковский решил взять за основу для своей противотанковой гранаты миномётную мину. Эту идею отвергли из-за того, что по сравнению с упоминавшейся ранее ВПГС-41 она не имела особых боевых преимуществ, зато отдача при выстреле запросто могла покалечить стрелка.

Другой разновидностью винтовочных гранатомётов были бутылкомёты. Как следует из названия, они предназначались для метания бутылок с зажигательной смесью. Самая известная модель этого оружия разработана конструктором Цукерманом и небольшой серией выпускалась в блокадном Ленинграде. Остальные варианты, которых прислали в ГАУ немало, получали стандартный отрицательный ответ с указанием на плохую точность.

Как убить ПТР за десять выстрелов

Один из самых любопытных проектов испытывался на гороховецком артиллерийском полигоне осенью 1943 года. Этот гранатомёт представлял собой противотанковое ружьё Дегтярёва, переделанное под стрельбу 50- и 82-мм минами, переделанными под надкалиберные (с диаметром боеприпаса большим, чем ствол) гранаты.

«Перед началом испытаний Гороховецкий АНИОП предупредил автора предложения тов.Старикова о возможности разрыва ружья, вследствие большого веса мин по сравнению с пулей, однако по его настоянию испытания были проведены.

…

Отстрел производился из 14,5 мм противотанкового ружья системы Дегтярева.

Перед стрельбой ружье было установлено под углом возвышения 45° таким образом, что оно опиралось на грунт тремя точками (прикладом и двумя сошками).

С целью амортизации удара в момент выстрела под приклад накладывался кусок каучука.

В начале испытания для проверки устойчивости ружья был произведен пробный выстрел штатной 14,5 мм бронебойной пулей на полном штатном заряде.

После выстрела устойчивость ружья не нарушилась

Затем был произведен выстрел 82-мм осколочной миной варианта «Б» (с подвижным стабилизатором) со штангой длиной 500 мм на полном штатном заряде пороха 4/7 весом 0,035 кг.

После выстрела ствол ружья оказался разорванным, причем передняя часть ствола была найдена оторванной в 5–6 метрах от ружья. Оставшаяся часть ствола была разорвана вдоль образующей по длине около 500 мм».

Сотрудники полигона сразу же предупредили автора проекта инженера Старикова, что добром эта затея не кончится. Изобретатель настаивал на том, что выстрелить нужно. Опасения подтвердились: при пуске 82-мм мины ствол противотанкового ружья просто-напросто разорвало, а его переднюю часть бросило на пять метров вперёд. Конечно, испытания на этом приостановили.

Гранатомёт Иванова и Базеева

Через неделю в Гороховец привезли более лёгкие 50-мм мины. За это время ружьё починили и переделали, удалив повреждённую часть ствола и усилив оставшуюся мощной стальной втулкой. Дульный тормоз навинтили на «пенёк», который из-под этой втулки торчал. В этот раз ружья хватило на восемь выстрелов, посылавших мины на дистанцию 500–700 метров. Дульный тормоз оторвался уже на первом выстреле, каждый следующий потихоньку разрушал деревянные элементы ПТР. Отстреляв 50-мм мины, изобретатель снова решил пальнуть 82-миллиметровой. Мина улетела на 400 метров, а ружьё превратилось в обломки: разрушился механизм перезаряжания и место, где каркас приклада приваривается к корпусу.

«В начале текущего года на АНИОП были доставлены с Украинского фронта детали и сборки немецкого трофейного образца ручного противотанкового гранатомета.

Вместе с указанными деталями и сборками гранатомета к нему имелось несколько кумулятивных гранат. При некомплектности сборки трофейного гранатомета собрать его для изучения и проверить стрельбой не представлялось возможным. К тому же этот вид ручного гранатомета в информационных материалах не освещался и его боевая эффективность неизвестна.

В целях подробного изучения данного трофейного образца на предмет использования полученного материала в системе отечественного вооружения, АНИОП-ом на основе доставленных деталей был разработан технический проект и изготовлен опытный образец подобного гранатомета. При изготовлении опытного образца были использованы приклад и затвор от ружья типа «Бердан».

Имевшиеся на АНИОП-е несколько штук трофейных гранат к немецкому образцу гранатомета были использованы для их изучения в отношении снаряжения, поэтому для проведения испытания опытного образца стрельбой необходимо было изготовить гранаты заново. Вследствие загруженности механической мастерской АНИОП-а другими работами, гранаты изготовить не представилось возможным, изготовленный образец гранатомета стрельбой не испытан».

Хотя испытания были неудачны, впечатление на полигонных специалистов они произвели. И в 1944 году они сделали ещё одну попытку собрать конструкцию для стрельбы надкалиберными боеприпасами. Как раз в это время в Гороховец для изучения привезли некомплектный немецкий ручной противотанковый гранатомёт и несколько кумулятивных выстрелов к нему.

Инженер-полковник Иванов и сотрудник полигона Базеев взяли приклад и затвор от ружья конструкции Бердана и на их основе собрали гранатомёт, который теоретически мог бы стрелять немецкими гранатами. Но, пока они работали над своей конструкцией, трофейные боеприпасы уже успели разобрать для изучения. То есть, стрелять было просто-напросто нечем.

Конструкторы просили, чтобы для них сделали собственные гранаты, но ГАУ решило не тратить на это ресурсы. Это был не 1941-й, а 1944 год. А значит — настала очередь немцев в спешке изобретать и собирать едва ли не на коленке очередное противотанковое чудо-оружие.

Материал перепубликован с портала worldoftanks.ru в рамках партнёрства
