«Отмич» - гранатомет из углеволокна для пограничников.

Решение проблемы просматривается в вооружении пограничных частей штатными ручными гранатометами, например, имеющимися в огромных количествах противотанковыми гранатометами РПГ-7, у которых противотанковые боеприпасы заменены осколочными. Благо такие выстрелы в России созданы, к примеру, 40-мм выстрел ОГ-7В с калиберной осколочной гранатой ОГ-7, оснащенной ударным взрывателем (разработка ФГУП «Базальт»). Данный выстрел, который у военных получил название «Карандаш», при всей современности разработки обладает и рядом недостатков. Дальность стрельбы составляет всего 280 метров, что объясняется отсутствием в выстреле реактивного двигателя. Помимо этого данный боеприпас отличается значительным рассогласованием эллипса рассеивания и координатного закона поражения, а также малым меридиональным углом разлета осколков. Отсутствие у Минобороны РФ заказа на создание полноценной надкалиберной осколочной гранаты можно назвать труднообъяснимой ошибкой.

При этом стоит признать, что в качестве индивидуального оружия пограничника РПГ-7, естественно, не рассматривается, ввиду его большой массы (масса самого гранатомета РПГ-7 с оптическим прицелом – 6,3 кг., масса выстрела – 2,6 кг.). В качестве самого оптимального варианта комиссия выбрала одноразовый легкий ручной гранатомет с осколочной гранатой, при этом рассматривалось 2 варианта боевой части:

Первый вариант более простой – боевая часть сферической формы с ударным взрывателем и круговым осколочным полем.

Второй вариант – пучковая боевая часть, которая в момент взрыва создает осевой пучок готовых поражающих элементов (ГПЭ). Такая боевая часть считается гораздо более сложной, но при этом и более эффективной для поражения противника. Такой заряд требует наличия в своем составе траекторного взрывателя, который обеспечивает воздушный подрыв. Проведенный детальный анализ выявил несомненное преимущество таких боевых частей как для специфических условий пограничных операций, так и для общеармейских условий эксплуатации.

Выстрел ОГ-7В "Осколок" для РПГ-7


Осколочно-пучковые боеприпасы

Осколочно-пучковые боеприпасы – артиллерийские снаряды, а также ствольные мины, которые при подрыве создают 2 осколочных поля: осевое поле направленных вперёд готовых поражающих элементов (ГПЭ), которое и называется «пучком» и круговое поле осколков естественного дробления корпуса. По виду воздействия осевого поля такие боеприпасы можно считать аналогом пороховой шрапнели, однако в отличие от нее снаряд выгодным образом отличается наличием фугасного и компрессионного действия, а также более продуктивным использованием металла корпуса для поражения целей.

В настоящее время при помощи таких боеприпасов можно поражать как наземные, так и воздушные цели. Осколочно-пучковый боеприпас включает в себя блок ГПЭ и осколочно-фугасную боевую часть (ОФБЧ). Выброс блока ГПЭ производится при подходе боеприпаса к поражаемой цели с помощью специального пиротехнического устройства разделения, а подрыв осколочно-фугасной части происходит непосредственно в момент попадания боеприпаса на грунт, либо во время пролета мимо цели. Однако при использовании низкоскоростных боеприпасов (снаряды безоткатных орудий, ствольные мины и т.п.) основным недостатком данных боеприпасов становится низкая скорость осевого потока ГПЭ (которая практически равна скорости самого боеприпаса), что уменьшает эффективность воздействия на объект поражения.

Пример осколочно-пучкового танкового боеприпаса


Данная проблема имеет техническое решение, при котором осколочно-пучковый боеприпас обладает передней секцией, которая содержит блок готовых поражающих элементов и головной траекторно-контактный взрыватель, имеющий приемник установок; заднюю секцию, которая включает в себя осколочный корпус с взрывателем и зарядом взрывчатого вещества, а также систему разделения двух этих секций и управления их подрывом. Блок ГПЭ может быть выполнен в форме осколочного диска, передняя секция выполняется в виде метательного блока обтекаемой или конической формы, содержащей, в том числе, и корпус с зарядом взрывчатого вещества. Помимо этого головной траекторно-контактный взрыватель, имеющий приемник установок, снабжается специальным раскрывающимся стабилизатором, который включает в себя удерживаемые съемным колпаком перья и находится в вершине конуса или обтекаемой части метательного блока, в то время как осколочный диск располагается на его противоположном конце.

Гранатомет «Отмич»

Масса одноразового гранатомета, который создается для пограничников, была жестко ограничена. Во внимание принимался тот факт, что новый гранатомет по своей массе должен быть эквивалентен заменяемому оружию – подствольным гранатометам. Масса таких гранатометов с учетом боекомплекта из 6 выстрелов ВОГ-25 довольно значительна, сам гранатомет – 5 кг., масса гранат – 1,5 кг. (одна граната 0,25 кг.). При этом было установлено, что носимый каждым пограничником боекомплект из 2-х одноразовых гранатометов позволяет успешно решать большинство поставленных на поле боя тактических задач. В итоге был определен верхний предел в 3 кг, а вес одного гранатомета «Отмич» должен составить всего 1,5 кг.

Граната к нему состоит из надкалиберной пучковой боевой части и реактивного двигателя. Полное сгорание заряда реактивного двигателя осуществляется еще до покидания гранаты ствола гранатомета. Боевая часть гранаты взрывается в воздухе перед целью и оснащается временным взрывателем. Гранатометчика предполагается оснастить электронной системой траекторного подрыва, которая включает в себя баллистический вычислитель, лазерный дальномер, измеритель наружной температуры воздуха и устройство ввода временной установки во взрыватель. При этом всю эту систему предполагается размещать вне гранатомета в носимом оснащении солдата.

Правда здесь есть свои трудности. В российском арсенале вооружений просто нет достаточно точного электронного временного взрывателя и данная проблема известна уже на протяжении многих лет. При этом в случае с гранатометом «Отмич» накладываются серьезные ограничения и по массе взрывателя (она должна составлять не более 100 г.), так как общая масса одноразового гранатомета не может превысить 1,5 кг. Гранатомет такой массы в России собираются создать впервые. Ряд военных экспертов уже отметили, что его масса снижена до массы тяжелых пистолетов. И это действительно так, 9-м автоматический пистолет ОЦ-33 «Пернач», оснащенный прикладом весит 1,6 кг, в то время как наиболее легкий отечественный гранатомет РПГ-18 «Муха» весит 2,6 кг.

Исходя из малой массы одноразового гранатомета, требуется перейти на новые конструкционные материалы, в первую очередь использовать углеволокно. Корпус реактивного двигателя, ствол гранатомета и головной колпак могут производиться намоткой углеволокнистой лентой. При этом требуется создать новый состав твердого топлива с удельным импульсом не ниже 3000 м/с. В качестве исходных для гранатомета были утверждены следующие критерии масс:

Масса снаряженного гранатомета «Отмич» – 1,5 кг.
Масса пустого гранатомета – 0,3 кг.

Надкалиберная пучковая граната

Общая масса боеприпаса – 1,2 кг.

Масса заряда ВВ – 0,3 кг.
Масса блока ГПЭ – 0,3 кг.
Масса корпуса боевой части – 0,1 кг
Масса траекторного взрывателя – 0,1 кг.
Масса реактивного двигателя – 0,4 кг.

Отношение массы взрывчатого вещества к массе блока ГПЭ равно единице, расчетная начальная скорость ГПЭ составляет 1600 м/с. При массе готовых поражающих элементов в 1 грамм обеспечивается поражение живой силы в тканевых бронежилетах, при массе готовых поражающих элементов в 0,5 грамма – уверенное поражение незащищенной живой силы противника.

Источники информации:
-http://nvo.ng.ru/armament/2013-01-18/1_otmich.html
-http://www.freepatent.ru/patents/2363920
-http://pastuhova-diplom.ru/index.html?id=23

maximus67.livejournal.com

Создатель русских гранатометов » Военное обозрение

Как-то у нас, славян, не принято говорить о человеке просто хорошие слова, когда его трудовой путь еще не закончился, а существование на нашей бренной Земле не прекратилось. Такова наша натура. Тем не менее, об этом человеке хотелось бы рассказать сейчас, ведь именно такие люди приносят славу русскому оружию.

Выдающийся, по нашему глубокому убеждению, оружейник – конструктор Телеш Валерий Николаевич родился 2 июля 1939 года. Биография у него обычная, разве что завидное постоянство в выборе места работы, он с 1965 года работал в ЦКИБ спортивно-охотничьего оружия, которое находится в городе русских оружейников - г. Туле. После окончания института он около 6 лет работал помощником ряда известных тульских конструкторов – оружейников, а с 1974 года ушел в узкую специализированную отрасль - проектировку и изготовление гранатометов.


30-мм АГС-17 «Пламя», который тогда находился на вооружении СА, имел вес 30 кг, что для мотострелковых подразделений составляло определенную проблему, такой тяжелый вид оружия ломал все тактические нормативы мотострелковых подразделений СА. Телеш В. Н. инициативно берется за разработку опытного изделия, значительно более легкого по весу, могущим производить выстрел новой 40-мм безоболочной гранатой.

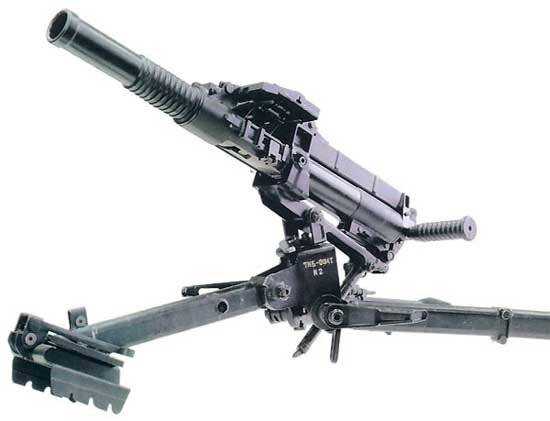

История создания ТКБ-0134 «Козлик»

С учетом перспективы улучшенных ТТХ нового гранатомета, идея нашла поддержку у военного ведомства. С 1980 года творческий коллектив конструкторов, куда были включены разработчики боеприпаса, вплотную занялись разработкой нового гранатомета.

Весь модельный ряд этих изделий, который начинался с ТКБ-0134, был снабжен газоотводной автоматикой, которая запирала ствольный канал поворотом затвора. Ударник, который одновременно исполнял роль поршня газоотводного механизма, был жестко связан с затворной рамой, и при производстве выстрела пробивал капсюль гранаты. Перед началом стрельбы подвижные части затвора были переведены назад, подача ленты с гранатными патронами на линию стрельбы проходила при производстве отката ствольной части, когда рычаг подачи вступал в контакт со щелью рамы затвора фигурного типа, а при накате выстрел попадал в ствол, который сразу же запирался.

Применение автоматики пошло таким обычным путем, однако конструктивное решение по ее применению нельзя не назвать достаточно оригинальным.

Внутри кожуха по направляющим полоскам двигается рама с затвором, расположенным внутри. В затворе сконструирован поршень-ударник, а внутри него — возвратная пружина. Т. о., все части механизма и узлы сориентированы друг относительно друга и коаксиально со ствольной частью. Это создает возможность безотказной работы всех частей механизма изделия.

Удачные практические тесты в полевых условиях, с применением безоболочных боеприпасов привели к созданию простого, легкого вооружения с прекрасной баллистикой. Получился прекрасный образец весом 16 кг, при сохраненной кучности и повышенным дульным импульсом. К концу 80-х гг.испытания «Козлика» (так назвал гранатомет) были закончены.

История создания комплекса «Балкан»

Работы по созданию этого комплекса начались сразу же после испытания «Козлика» «Балкан» начали создавать с начала 90-х годов, с целью увеличения дальности стрельбы и ее эффективности по сравнению с 30мм - выстрелом. АГС-17. С этой целью конструкторы изменили калибр в большую сторону, сконструировав достаточно необычный патрон для этого подвида оружия калибром 40 мм, который представлял собой безоболочный выстрел. Вскоре все предварительные работы были закончены, узлы и агрегаты были готовы и апробированы, но трудности экономики не позволили закончить работу. Говорят, что военные до сих пор держат «Балкан» на заметке. Это вполне естественно: опытный российский образец по весу и эффективности применения в два раза лучше, а безоболочный выстрел втрое мощнее американского боеприпаса унитарного заряжания.


Сейчас разработкой гранатометного комплекса «Балкан», в который входит автоматический гранатомет 6Г27 на станке и 40мм безоболочные боеприпасы 7П39 к нему, занимается специализированное предприятие «Прибор» - главный участник разработки выстрелов для автоматических гранатометов и пушек малого калибра автоматического типа в России. В 2008 году это предприятие организовало поставку в ВС РФ 6 изделий «Балкан» и определенное количество боеприпасов для полевых испытаний, так что велика вероятность того, что в ближайшее время эти изделия будут на вооружении МО РФ. На данное время технические характеристики 40мм гранатометов «Балкан» улучшены – появился прогресс в дальности стрельбы, которая увеличилась до 2,5 км и в и эффективности попадания, возросшей также в 2 раза по сравнению с 30 мм - гранатометами АГС-17 и АГС-30.

Автоматика, используемая в данном гранатомете, полностью повторяет схему работы автоматики газоотводного типа изделия ТКБ-0134 «Козлик». Боепитание оружия представляет собой металлические ленты с патронами. Для производства огня лента с выстрелами складывается в обойму - контейнер круглого типа, прикрепленный с правой стороны к корпусу изделия. Гранатомет монтируется на станок-треногу, аналогичный подобному изделию на АГС-17 с сиденьем для стрелка на задних опорах. Гранатомет «Балкан» оборудован оптическим прицелом.

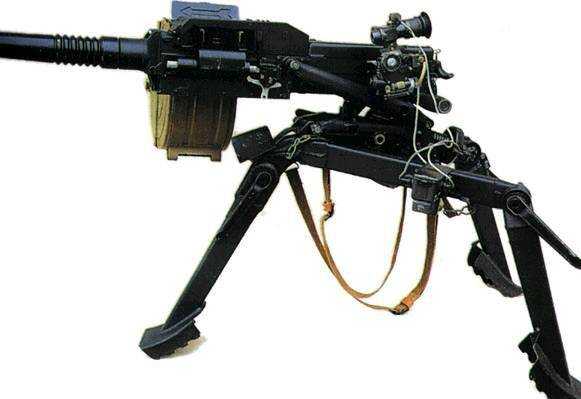

АСПГ «Балкан» (6Г27): калибр — 40 мм, вес с дополнительным оснащением — 30 кг, предельная дальность стрельбы — 2500 м, скорострельность — 400 выстр./мин

Другие разработки Телеш В.Н.

В период 80-90 гг. XX столетия этот российский конструктор принимал участие в следующих работах:
- доработка двух систем серийных гранатометов;
- разработка недорогого стрелкового оружия под боеприпасы СП-5 и СП-6, которые так и остались опытными образцами;
- разработка автомата «Тисса».

Разработка ТКБ-0249 «Арбалет»

Одной из последних работ Телеш В.Н. стало создание 30-мм ручного «снайперского» гранатомета ТКБ-0249 «Арбалет» под серийные выстрелы ВОГ-17М и ВОГ- 30. Необходимость создания такого вида оружия диктовалась изменившейся тактикой ведения боевых действий, нарастание терроризма во всем мире, частое ведение боевых действий в населенных пунктах.

При разработке ТКБ-0249 «Арбалет» конструктор в качестве боеприпаса избрал гранату с гильзой ВОГ-17(7П9) калибра 30 мм и весом 350 г, которая при взрыве поражает окружность радиусом 7 м. Граната ВОГ-30 тоже рассматривалась, как возможный выстрел для последующего применения.

Т.к. разработка «Арбалета» шла уже по проторенному пути, он получился удобным и простым. Американцы уже на протяжении 20 лет пытаются сделать гранатомет такого типа, только с более лучшими характеристиками. Пока у них выходит хороший по динамическим характеристикам, но тяжелый гранатомет.

По отзывам специалистов, «Арбалет» представляет собой удачное изделие, немного недоработанное в эстетическом, но превосходное в функциональном плане.

Гранатомет ТКБ-0249 «Арбалет» сделан достаточно просто, оборудован складными сошками, «механикой» и « оптикой» (планируется в будущем оснастить квантовым или цифровым дальномером), обоймами на 5 и 10 выстрелов. Главная особенность изделия - разработанная для него система амортизации: отдача примерно такая же, как у «Грозы», при массе 10 кг.

ТТХ ручного гранатомета «Арбалет»
калибр — 30 мм,
масса — 10 кг,
длина — 900 мм,
начальная скорость гранаты — 185м/с,
максимальная дальность стрельбы — 1700 м,
прицельная — 1000 м,
емкость магазина — 5 или 10 гранат,
масса выстрела — 350 г,
гранаты — 280 г (ВОГ-17М, ВОГ-30)

Заключение
Последние известия из источников, близких к МО РФ, дают основание надеяться, что данный вид гранатомета все-таки появится на вооружении российской армии.

topwar.ru

Гранатомет РШГ-2 (Россия / СССР)

РШГ-2
в боевом положении

Для условий ведения современного боя с целью повышения огневой мощи отдельного бойца, ГНПП "Базальт" на основе реактивной противотанковой гранаты РПГ-26 и параллельно с более мощной и тяжелой гранатой РШГ-1 того же назначения была разработана реактивная штурмовая граната РШГ-2.


РПГ-26 «Аглень»

РШГ-2 максимально унифицирована с РПГ-26 по пусковому устройству и ракетному двигателю. Основное различие между ними - это термобарическая БЧ ракеты РШГ-2, предназначенная для борьбы с легкобронированной техникой, укреплениями и пехотой противника.

В пусковом устройстве РШГ-2 для увеличения дальности стрельбы было изменено только прицельное приспособление. Пусковое устройство представляет из себя трубу-моноблок из стеклопластика. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками.

Для приведение в боевое положение извлекается предохранительная чека и прицельные приспособления приводятся в боевое положение, при этом взводится ударно-спусковой механизм, и можно произвести запуск гранаты нажатием на спусковой рычаг. При необходимости перевода обратно в походное положение ударно-спусковой механизм снимается с боевого взвода при опускании целика прицела в горизонтальное положение и фиксации его чекой. Время перевода устройства из походного положения в боевое составляет 8-10 секунд.

Калибр, мм72.5
Вес, кг4.0
Длина, мм770
Начальная скорость гранаты, м/с144
Эффективная дальность стрельбы, м250
Максимальная дальность стрельбы, м350

Реактивная штурмовая граната РШГ-2 представляет собой реактивный снаряд с термобарической боевой частью калибром 72.5 мм (иначе называемой "боеприпас объемного взрыва") и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Реактивный двигатель полностью заимствован от РПГ-26, а взрыватель - от ТБГ-7. Боевая часть РШГ-2 содержит примерно 1.16 кг топливной смеси, что при подрыве топливо-воздушного облака дает фугасный эффект, сравнимый с подрывом 3 кг тротила. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения.

Дальность прицельной стрельбы составляет 350 м.

Характерная особенность РШГ-2 - возможность поражения укрытой в инженерных сооружениях живой силы, в том числе находящейся в средствах индивидуальной бронезащиты, даже при непрямом попадании в амбразуру.

Реактивная штурмовая граната РШГ-2 проламывает железобетонные стены толщиной до 300 мм и кирпичные - до 500 мм. Благодаря термобарическим свойствам граната особенно эффективно действует по уничтожению живой силы внутри зданий.

РШГ-2 с гранатометом одноразового применения, сохранив все достоинства базовых образцов, оснащены новыми головными частями многофакторного поражающего действия и способны поражать на поле боя укрытую и открытую живую силу, небронированную и легкобронированную технику.


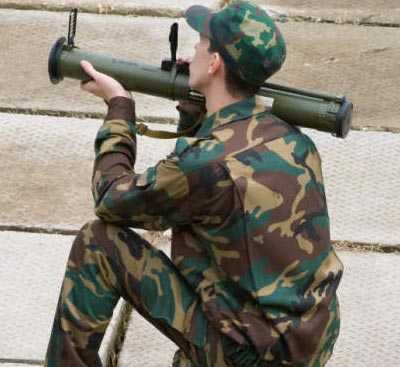

РШГ-2
при использовании

Реализация указанных выше разработок стала возможна только за счет применения принципиально нового подхода к конструированию и производству образцов. Это, в первую очередь, блочно-модульный принцип разработки изделий. Он основан на разработке и освоении в производстве блоков-модулей широкого спектра.

Использование в конструкции гранат универсальных модулей значительно снизило затраты на их разработку и освоение серийного производства. Специалистам известно, что при запуске нового образца в серию такие затраты составляют до 50% от стоимости установочной партии при её оптимальном объёме (не менее 6000 шт.). В современных условиях из-за дефицита средств этот фактор становится одним из основных. Другая важная особенность - легкость процесса освоения боевого применения и эксплуатации новых образцов войсками. Боец, имеющий навыки обращения с РПГ-26, может без затруднений использовать на поле боя РШГ-2 без специальной переподготовки.

РШГ-2 успешно заняла нишу в системе вооружения сухопутных войск и предназначен для использования с наибольшей эффективностью подразделениями специального назначения, разведывательными и диверсионными группами.

По оценкам специалистов этому образцу оружия по критерию "стоимость-эффективность", на момент создания, равных в мире не существовало.

В 2000 году РШГ-2 была принята на вооружение Российской армии и стала предлагаться на экспорт.

По механизму воздействия на цель (взрывной волной и термическим эффектом от подрыва распыляемого в воздухе облака топливной смеси) данная граната аналогична реактивному пехотному огнемету РПО-А, однако в силу иной классификации ("граната" а не "огнемет") РШГ-2 стал поступать на вооружение обычных пехотных подразделений, а не огнеметных частей химических войск.


РШГ-2
в разрезе

weaponland.ru

Гранатомет РШГ-1 (Россия / СССР)

РШГ-1
в походном положении

С целью унификации средств ближнего боя в ГНПП «Базальт» в 1999 году были разработаны образцы штурмового оружия РШГ-1, оснащенные новыми боевыми частями многофакторного поражающего действия (РШГ - реактивная штурмовая граната).

В 2000 году РШГ-1 успешно выдержала государственные испытания.

РШГ-1 с модульной головной частью в термобарическом снаряжении - это индивидуальное средство вооружения солдата, обладающее высокой эффективностью кумулятивного, фугасного, осколочного и зажигательного действия одновременно.

РПГ-27 «Таволга»

В её конструкции впервые в мире реализован формирующийся при взаимодействии с преградой кумулятивный заряд, надежно поражающий легкобронированную технику.
Конструкция боевой части запатентована и не имеет мировых аналогов.

Боевая часть гранаты была заимствована от гранаты ТБГ-7, а реактивный двигатель - от РПГ-27.

Реактивная штурмовая граната РШГ-1 представляет собой реактивный снаряд с термобарической боевой частью калибром 105 мм (иначе называемой "боеприпас объемного взрыва") и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Боевая часть РШГ-1 содержит примерно 1.9 кг топливной смеси, что при подрыве топливо-воздушного облака дает фугасный эффект, сравнимый с подрывом 5-6 кг тротила. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения.


РШГ-1
в разрезе

Реактивная штурмовая граната РШГ-1 создавалась на базе РПГ-27. Основное различие между РШГ-1 и РПГ-27 - это термобарическая БЧ ракеты РШГ-1, предназначенная для борьбы с легкобронированной техникой, укреплениями и пехотой противника.

При этом была достигнута высокая степень унификации. В частности, по пусковому устройству для увеличения дальности стрельбы было изменено только прицельное приспособление.

Пусковое устройство представляет из себя трубу-моноблок из стеклопластика. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками.

Для приведение в боевое положение извлекается предохранительная чека и прицельные приспособления приводятся в боевое положение, при этом взводится ударно-спусковой механизм, и можно произвести запуск гранаты нажатием на спусковой рычаг. При необходимости перевода гранаты обратно в походное положение ударно-спусковой механизм снимается с боевого взвода при опускании целика прицела в горизонтальное положение и фиксации его чекой.


РШГ-1
при использовании

РШГ-1 с гранатометом одноразового применения, сохранив все достоинства базовых образцов, оснащены новыми головными частями многофакторного поражающего действия и способны поражать на поле боя укрытую и открытую живую силу, небронированную и легкобронированную технику.

Реализация указанных разработок стала возможна только за счет применения принципиально нового подхода к конструированию и производству образцов. Это, в первую очередь, блочно-модульный принцип разработки изделий. Он основан на разработке и освоении в производстве блоков-модулей широкого спектра.

Использование в конструкции гранат универсальных модулей значительно снизило затраты на их разработку и освоение серийного производства. Специалистам известно, что при запуске нового образца в серию такие затраты составляют до 50% от стоимости установочной партии при её оптимальном объёме (не менее 6000 шт.). В современных условиях из-за дефицита средств этот фактор становится одним из основных. Другая важная особенность - легкость процесса освоения боевого применения и эксплуатации новых образцов войсками. Боец, имеющий навыки обращения с РПГ-27, может без затруднений использовать на поле боя РШГ-1 без специальной переподготовки.

Калибр, мм105
Вес, кг8.3
Длина, мм1135
Вес боевой части, кг1.9
Начальная скорость гранаты, м/с130
Эффективная дальность стрельбы, м200
Максимальная дальность стрельбы, м600

РШГ-1 успешно занял "нишу" в системе вооружения сухопутных войск и предназначен для использования с наибольшей эффективностью подразделениями специального назначения, разведывательными и диверсионными группами.

По оценкам специалистов этому образцу оружия по критерию "стоимость-эффективность", на момент создания, равных в мире не существовало.

В 2000 году РШГ-1 была принята на вооружение Российской армии и стала предлагаться на экспорт.

По механизму воздействия на цель (взрывной волной и термическим эффектом от подрыва распыляемого в воздухе облака топливной смеси) данная граната аналогична реактивному пехотному огнемету РПО-А, однако в силу иной классификации ("граната" а не "огнемет") РШГ-1 стал поступать на вооружение обычных пехотных подразделений, а не огнеметных частей химических войск.

weaponland.ru

Боеприпасы к гранатомету Карл Густав

Боеприпасы к гранатомету Карл Густав.

Для стрельбы из гранатомёта используются унитарные выстрелы, состоящие из гранаты и алюминиевой гильзы. В задней части гильза имеет пластиковое вышибное дно, обеспечивающее в первоначальный период выстрела необходимое давление форсирования, а затем истечение пороховых газов из ствола через сопло назад для безоткатной стрельбы. Капсюль для воспламенения порохового заряда находится около дна гильзы на её боковой поверхности. Совмещение капсюля с ударным механизмом в стволе обеспечивается, благодаря наличию на закраине гильзы специальной фаски, позволяющей зарядить выстрел в ствол в одном-единственном положении. Для заряжания выстрела необходимо откинуть казённик с соплом вокруг продольной оси вверх и влево. Если после заряжания затвор будет закрыт неполностью, то выстрела не последует, поскольку гранатомёт оснащён специальным предохранителем, не позволяющим производить выстрел в таких случаях.

Благодаря созданию большого многообразия типов выстрелов, гранатомёт из сугубо противотанкового превратился в многоцелевой гранатомётный комплекс, чем завоевал популярность в армиях многих стран мира. Многофункциональность комплекса даёт возможность расширить круг решаемых в бою пехотинцами огневых задач, причём в самые короткие временные рамки.

Разработанные для гранатомёта Carl-Gustaf более десятка типов выстрелов подразделяются на противотанковые, многоцелевые, тактические, противопехотные, вспомогательные, учебно-тренировочные штатные и подкалибные. Выстрелы оснащаются кумулятивными, осколочно-фугасными, шрапнельными, дымовыми, осветительными и другими типами гранат. Боеприпасы производятся не только в Швеции, но также в Бельгии и Индии. Для борьбы с бронированными целями, не оснащёнными динамической защитой (ДЗ), а также для пробития стен железобетонных сооружений или зданий в боекомплекте гранатомёта Carl-Gustaf могут использоваться 84-мм выстрелы HEAT 551 и HEAT 551С (High Explosive Anti-Tank) с активно-реактивной гранатой с дополнительным Выстрел ADM 401 был разработан для ведения боя в тяжёлых городских условиях или в джунглях ракетным ускорителем. Ракетный ускоритель запускается после покидания гранатой ствола на удалении от дульного среза 5-15 м. Он обеспечивает сокращение времени полета гранаты к цели и повышает дальность стрельбы. После вылета гранаты из ствола в хвостовой её части раскрываются лопасти стабилизатора, что стабилизирует и замедляет ее вращение. Гранаты выстрелов HEAT 551 и HEAT 551С оснащены кумулятивной боевой частью, которая приводится в действие пьезоэлектрическим взрывателем, обеспечивающим срабатывание БЧ при больших углах встречи с препятствием. В то же время взрыватель не срабатывает при пролёте гранаты через мелкие кустарники или лёгкие преграды на удалении 24-40 м, что обеспечивает применение гранатомёта из засад. Граната выстрела HEAT 551С отличается от гранаты выстрела HEAT 551 применением биметаллической облицовки кумулятивной воронки для повышения заброневого эффекта после пробития брони и бронепробиваемости. Выстрел HEAT 751 с активно-реактивной гранатой, имеющей дополнительный ракетный ускоритель, включаемый на удалении 10-30 м от дульного среза гранатомёта после выстрела. Граната оснащена тандемной боевой частью, способной пробивать более чем 500 мм гомогенной катаной брони за динамической защитой (ДЗ). Лидирующий заряд тандемной боевой части не срабатывает при полете гранаты через мелкие кустарники и незначительные преграды на удалении 24-40 м, что обеспечивает применение гранатомёта из засад. По заявлениям разработчиков при срабатывании лидирующего заряда на элементе ДЗ он разрушает его без инициирования заряда элемента ДЗ.

Стабилизация гранаты на полёте и небольшая скорость её вращения обеспечиваются раскрывающимся после выстрела шестилопастным стабилизатором. Выстрел HEDP 502 (High Explosive Dual Purpose) с гранатой двойного назначения был разработан специально для сил быстрого реагирования, которым часто приходится в боевых условиях поражать цели различного типа. Граната этого выстрела успешно поражает легкобронированные цели, разрушает бетонные или кирпичные стены, бункеры и полевые укрепления, уничтожает живую силу противника. Выстрел HEDP 502 оптимизирован для ведения боя в городских условиях, где часто нет возможности вести огонь на большие расстояния. В связи с этим граната выстрела двойного назначения не оснащалась дополнительным ракетным ускорителем.

Различное действие по цели достигается изменением установки взрывателя, который может быть установлен на срабатывание боевой части мгновенно после встречи с преградой или с небольшой задержкой. Как и на других типах выстрелов, взрыватель не срабатывает при пролёте гранаты через мелкие кустарники или лёгкие преграды на удалении 15—40 м от огневой позиции, что обеспечивает применение гранатомёта данным типом выстрела из засад. Боевая часть гранаты кумулятивного типа. Стабилизация гранаты на полёте и небольшая скорость её вращения обеспечиваются раскрывающимся после выстрела шестилопастным стабилизатором.

Для повышения огневой эффективности подразделений в условиях ведения боя в населённых пунктах разработан 84-мм выстрел МТ 756 (Multi Target). По своему действию этот выстрел напоминает выстрел реактивной многоцелевой гранаты РГМ российской разработки. Граната выстрела МТ 756 была разработана на основе гранаты 84-мм выстрела HEAT 751, только была несколько изменена боевая часть. Этот выстрел обеспечивает эффективное поражение противника, укрывшегося в зданиях или фортификационных сооружениях, без необходимости попадания гранатой в открытые окна или двери. Граната при попадании в стену проделывает в ней отверстие, через которое в помещение проникает основной заряд гранаты и подрывается внутри него. Такое действие обеспечивается, благодаря оснащению гранаты выстрела МТ 756 специальной тандемной боевой частью. Она успешно способна уничтожить живую силу противника за 30-сантиметровой кирпичной кладкой или 20-сантиметровой железобетонной стеной.

Для разрушения зданий и других типов городских конструкций в боекомплект гранатомёта Carl-Gustaf М3 может быть включён специальный выстрел ASM 509 (Anti-Structure Munition). Взрыватель гранаты этого выстрела имеет два типа установки — мгновенного действия при встрече с преградой или с замедлением. К сожалению, более подробная информация об устройстве этого выстрела пока нигде не приводится.

Для борьбы с открыто расположенной, находящейся за складками местности и в небронированных транспортных средствах живой силой противника, для гранатомёта Carl-Gustaf был разработан 84-мм выстрел НЕ 441D. Его особенностью является возможность подрыва в воздухе на траектории. Корпус гранаты выстрела НЕ 441D выполнен из стали, внутри которого в резиновой оболочке вокруг взрывчатки размещаются 800 стальных шариков, выполняющих роль поражающих элементов при подрыве гранаты. При этом обеспечивается равномерное распределение поражающих элементов, что обеспечивает высокую эффективность действия боеприпаса. Установка механического взрывателя для подрыва над целью производится непосредственно перед выстрелом вручную. При столкновении с преградой (целью) взрыватель срабатывает мгновенно. В то же время он обеспечивает преодоление мелких кустарников при пролете гранаты через них после выстрела на удалении 30-70 м, что даёт возможность использования выстрела при стрельбе из засад.

Максимальная дальность стрельбы гранатой выстрела НЕ 441D составляет 1250 м при стрельбе в режиме подрыва гранаты на траектории и 1300 м в режиме установки взрывателя на контактный подрыв.

Устройство 7,62-мм подкалиберного адаптера 553В
Стабилизация гранаты на полёте осуществляется за счёт её вращения вокруг своей оси, которое происходит, благодаря движению гранаты по нарезам в стволе в момент выстрела. Выстрел ADM 401 был разработан для ведения оборонительного боя в тяжёлых городских условиях или в джунглях. По сути, этот выстрел является шрапнельным боеприпасом, предназначенным для поражения незащищённой пехоты противника на ближних дистанциях. Поражение осуществляется готовыми убойными элементами, представляющими собой оперённые стальные стрелки. Каждый выстрел ADM 401 несёт в себе примерно 1100 таких готовых элементов. Взрывчатого вещества в гранате нет, поэтому вылет убойных элементов осуществляется за счёт давления пороховых газов порохового заряда выстрела. Также за счёт них из ствола выталкивается и пустой корпус гранаты выстрела ADM 401. Разлет готовых убойных элементов в момент выстрела осуществляется в форме конуса, диаметр основания которого на дальности 100 м составляет примерно 10-12 м. При этом в среднем на каждый квадратный метр в зоне поражения приходится по 5-10 стрелок, что обеспечивает высокую эффективность поражения живой силы противника. Применяя для стрельбы из гранатомёта Carl-Gustaf 84-мм выстрелы ILLUM 545, в ночных условиях боевые подразделения при необходимости могут вести непрерывную подсветку местности. Быстрое срабатывание боеприпаса обеспечивает эффективную подсветку целей и местности, что значительно облегчает подразделениям решать свои задачи. На взрывателе имеется кольцо установки дальности срабатывания боеприпаса в диапазоне от 300 до 2100 м. Также имеется семь фиксированных установок дальностей, которые могут быть легко установлены в полной темноте по щелчкам. Срабатывание боеприпаса и его горение происходит на высоте около 200 м. Граната с этой высоты способна освещать район местности диаметром 400-500 м с силой света примерно 650 000 кандел. Специальный пиротехнический состав массой 0,5 кг обеспечивает освещение местности в течение 30 с. Специальный светящийся паз на барабане установки дальности обеспечивает установку оптимальной высоты срабатывания осветительного боеприпаса на необходимой дальности. Стабилизация гранаты на полёте осуществляется за счёт её вращения вокруг своей оси, которое происходит, благодаря движению гранаты по нарезам в стволе в момент выстрела.

84-мм выстрел SMOKE 469С с дымовой гранатой, которая при срабатывании быстро образует эффективную дымовую завесу, может быть с успехом использован во многих боевых ситуациях для решения следующих задач:
— ослепление противника — при пуске гранаты прямо в цель;
— маскировка — при постановке дисперсной дымовой завесы между позициями противника и своими;
— целеуказание — обозначение положения цели для подразделений поддерживающей артиллерии и авиации.

В основу дымообразующего вещества гранаты выстрела SMOKE 469С, масса которого составляет 0,8 кг, входит тетрахлорид титана, что обеспечивает практически мгновенное дымообразование при срабатывании гранаты от взрывателя контактного типа. Стабилизация гранаты на полёте осуществляется за счёт её вращения вокруг своей оси, которое происходит, благодаря движению гранаты по нарезам в стволе в момент выстрела.

С целью обучения личного состава и поддержания навыков гранатомётчиков в составе гранатомётного комплекса Carl-Gustaf используются специальные подкалиберные адаптеры и штатные 84-мм практические выстрелы. Для начального обучения стрельбе из гранатомёта и поддержания навыков расчёта для гранатомета Carl-Gustaf может использоваться 7,62-мм подкалиберный адаптер 553В, имеющий габариты и форму, сходные со штатным выстрелом. В адаптер вмонтирован короткий нарезной ствол с патронником, через который производится выстрел стандартным 7,62 х 51 мм трассирующим патроном НАТО. При этом обеспечена баллистика полёта пули, сходная с баллистикой гранаты штатного выстрела HEAT 551. Для обеспечения более реалистичного эффекта при обучении стрельбе из гранатомёта Carl-Gustaf в 7,62-мм подкалиберный адаптер 553В может устанавливаться имитатор вышибного заряда, создающий при производстве выстрела 7,62-мм патроном шумодымовой эффект, сходный с тем, что происходит при стрельбе штатным выстрелом гранатомёта. Заряжание гранатомёта и производство выстрела из него при использовании адаптера 553В, независимо от того, установлен или не установлен имитатор вышибного заряда, производится в том же порядке, что и при стрельбе штатным выстрелом. С помощью подкалиберного адаптера 553В можно обучать ведению стрельбы из гранатомёта по целям на дальностях до 500 м. Использование подкалиберных адаптеров для обучения стрельбе значительно сокращает расходы на боевую подготовку и повышает жизненный цикл оружия.

Также в целях обучения и поддержания навыков расчётов в стрельбе из гранатомёта Carl-Gustaf может использоваться 20-мм подкалиберный адаптер. По своему устройству и порядку использования он аналогичен 7,62-мм подкалиберному адаптеру 553В. Для повышения навыков расчётов гранатомётов Carl-Gustaf в стрельбе разработаны два типа практических выстрелов. Они обеспечивают более реалистичное обучение в стрельбе из гранатомёта при меньших затратах, поскольку гранаты выстрелов не имеют боевой части и взрывателя. Гранаты учебно-практических выстрелов окрашиваются в голубой цвет.

84-мм практический выстрел ТР 552 по габаритам и форме напоминает выстрел с кумулятивной гранатой HEAT 551. Граната выстрела ТР 552 активно-реактивная и имеет ракетный ускоритель и раскрывающийся на полёте стабилизатор, что обеспечивает максимальную сходность баллистики с гранатой выстрела. 84-мм практический трассирующий выстрел ТРТ 141 предназначен для повышения навыков расчётов в использовании гранатомёта в бою и для обучения стрельбе из него. Корпус гранаты практического трассирующего выстрела ТРТ 141 изготовлен из лёгкого алюминиевого сплава и снабжён трассёром. Время его горения составляет около 2 с, что обеспечивает хорошую видимость траектории полёта гранаты на дальностях до 400 м.

Для повышения слаженности расчётов гранатомётов в составе тактических подразделений и для обучения тактическим действиям гранатомёты Carl-Gustaf могут оснащаться лазерными имитаторами стрельбы и поражения. Они позволяют в режиме реального времени моделировать баллистику «применяемых» боеприпасов, дают мгновенную обратную связь гранатомётчику, что создает обстановку, максимально приближенную к реальной боевой. Боевое прошлое и настоящее Благодаря простоте использования и высокой боевой эффективности, гранатомёты Carl-Gustaf М2 и М3 завоевали популярность в армиях многих стран мира. В общей сложности они использовались и продолжают использоваться в 47 странах, среди которых Дания, Швеция, Великобритания, США, Венесуэла, Бельгия, Индия и другие.

Долгое время эти гранатомёты оставались одним из основных противотанковых средств во многих странах НАТО. Даже после официального снятия с вооружения в армиях некоторых натовских стран, он продолжает оставаться в них в качестве вспомогательного средства. Так, например, в бундесвере Carl-Gustaf продолжает нести службу в качестве осветительного средства. В США гранатомёты Carl-Gustaf М3 носят официальное наименование MAAWS (Medium Anti-Armor Weapon System — средняя противотанковая система) и используются главным образом в контингентах войск, выполняющих так называемые миротворческие миссии в Ираке и в Афганистане. Шведские гранатомёты можно встретить в подразделениях «морских котиков» ВМС США, различных именитых подразделениях спецназа, а также в полках рейнджеров. Кстати, в 75-м полку рейнджеров гранатомёт Carl-Gustaf М3 получил собственное наименование — RAWS (Ranger Anti-tank Weapons System — рейнджерская противотанковая система).

Гранатомёт имеет славную боевую историю, продолжает использоваться в боевых столкновениях в Афганистане и Ираке и сейчас. Американские и британские спецназовцы используют Carl-Gustaf М3 в основном для разрушения зданий, бункеров и других фортификационных укреплений, а также для уничтожения транспортных средств. Канадские солдаты лёгкой пехоты в Афганистане для уничтожения оборонительных укреплений талибов разработали целую систему. Один из стрелков, имеющий очки ночного видения, ведёт огонь из автоматической винтовки по укреплениям трассирующими патронами. Тем временем гранатомётчики из Carl-Gustaf ведут огонь, целясь в точки попадания трассирующих пуль.

В «боевой биографии» гранатомёта Carl-Gustaf даже зарегистрирован случай вывода из строя аргентинского корвета 3 апреля 1982 г. во время войны за Фолклендские острова. Правда, решающую роль в том бою сыграл выстрел из другого — 66-мм гранатомёта М72, которым был выведен из строя привод вертикального наведения 100-мм универсальной артиллерийской установки боевого корабля. Корвет не смог поддержать огнём своих морских пехотинцев, и они сдались англичанам. А выстрел из Carl-Gustaf сделал пробоину ниже ватерлинии и заставил принять решение капитана вывести корабль из бухты подальше и под­ держать своих огнём из 100-мм орудия, но не получилось. Об использовании гранатомёта Carl-Gustaf в каких-либо других войнах и военных конфликтах официально не сообщается. Таким образом, боевая биография шведского гранатомёта значительно скромнее, чем у РПГ-7.

Заключение
Стоит отметить, что 84-мм гранатомёт Carl-Gustaf является одним из лучших в мире образцов лёгкого противотанкового, а ныне универсального, оружия пехоты, уступая лишь советскому РПГ-7. При всей своей оригинальности и простоте, шведский гранатомёт всё же не лишён недостатков. Главные из них — большой вес оружия и неудобство заряжания при использовании гранатомёта одним членом расчёта.

Невозможность использования надкалиберных гранат ограничивает возможности гранатомёта по бронепробивавемости. Поскольку в гранатомёте Carl-Gustaf используются унитарные выстрелы, имеющие гильзу с пороховым зарядом, то и масса гильзы (около 1 кг) и её размеры резко сокращают носимый расчётом гранатомёта боекомплект, тем самым ограничивая огневые возможности подразделения, в составе которого действует расчёт. В целом гранатомётный комплекс Carl-Gustaf стал достойным конкурентом отечественному гранатомётному комплексу РПГ-7.
