Точность и дальность стрельбы установки «Град». Залповая установка «Град»: радиус поражения, ТТХ, снаряды

Одним из символов локальных конфликтов, запылавших после распада Советского Союза на многих территориях, ранее входивших в его состав, стала установка «Град». Фото этой ракетно-артиллерийской системы, опубликованные в газетах и на страницах интернет-изданий, порой выдают за доказательство российского военного присутствия или представляют в качестве иллюстрации картин ожесточенных боев. В любом случае, если применяется БМ-21, хорошего мало. Эффективность этого оружия очень высока.

«Катюши» и развитие СЗО

В нашей стране залповые установки появились раньше, чем во всем остальном мире. Реактивный научно-исследовательский институт запатентовал многоствольную пусковую систему, стрелявшую ракетами, еще в 1938 году. С тех пор работы по совершенствованию РСЗО велись в СССР практически непрерывно, получив особое развитие в годы Великой Отечественной войны. «Катюши» — легендарные гвардейские минометы — составляли боевые соединения полкового эшелона, но по ударной мощи их можно было сравнивать с дивизиями. Залповый принцип, в отличие от ведения огня одиночными реактивными снарядами, прижился в войсках по очень простой причине. С конца тридцатых до середины пятидесятых годов ракеты в основном были неуправляемыми, двигались по обычной баллистической траектории и по точности попадания уступали артиллерийским средствам поражения. Топливо сгорало недостаточно равномерно, возникали флуктуации импульса, что приводило к большим величинам рассеивания. Нивелировать этот недостаток могло только массированное применение, в результате которого поражались площади со всем, что на них в этот момент находилось. Вторая мировая война носила характер столкновений больших количеств живой силы и техники. Исходя из опыта, полученного с 1939 по 1945 год, была сформулирована концепция систем залпового огня, создаваемых в последующий период в СССР. Ярким ее выражением стала БМ (боевая машина), имеющая маловыразительный индекс «21», она же установка «Град». Радиус поражения стал значительно большим, по сравнению с «Катюшей», огневая мощь многократно возросла.

Предшествующие системы

В конце тридцатых годов к идее залповых ударов реактивными снарядами, как и вообще к ракетной технике, советское военное руководство относилось с некоторым недоверием. Сказывалась обычная армейская консервативность в сочетании с уверенностью в проверенных временем видах вооружений. Тем не менее многим энтузиастам нового типа боеприпасов удалось переломить сопротивление, и уже вскоре после нападения Германии дивизионы «Катюш» вышли на огневые позиции, внеся в ряды агрессоров смятение и панику. Успешное применение СЗО в ходе боевых действий в Европе, а затем и в Азии (против Квантунской группировки японских войск) окончательно укрепило сталинское руководство в мысли о целесообразности дальнейшего развития этого направления военной техники. В первой половине 50-х годов были разработаны и приняты новые образцы. БМ-14 имела калибр РС 140 мм и могла поражать площадные цели на десятикилометровых дистанциях. БМ-24 стреляла еще дальше, на 16 800 м. Казалось, что что-либо более совершенное создать трудно, особенно учитывая, что артиллерия вообще род войск довольно консервативный, обладающий технической базой, не так зависящей от научного прогресса, как авиация или флот. Пушки и гаубицы служат десятилетиями, не претерпевая конструктивных изменений, и это никого не удивляет. Тем не менее, по мнению великого конструктора А. Н. Гоничева, сделать еще можно было многое. В мае 1960 году именно он получил важное правительственное задание. ТТХ установки «Град», создание которой ему поручили, должны были значительно превосходить параметры БМ-14 и БМ-24, уже стоявших на вооружении.

Задачи и смежники

Ничего революционного в новой конструкции сначала применять не планировали. Общие принципы уже в целом сформировались. Предполагалось, что снаряд будет твердотопливным, это диктовалось массовостью применения в войсках и особенностями условий хранения на складах и в прифронтовой полосе в случае военного конфликта. Точность стрельбы установки «Град» можно было повысить, применив трубчатые направляющие, более жестко задававшие вектор движения во время пуска и на начальном этапе полета. Вращательный момент, придаваемый снаряду с той же целью уменьшения рассеивания, возникал не только благодаря стабилизаторам, расположенным под углом к линии полета, но и за счет специальных бороздок-направляющих, нарезанных внутри ствола, подобно тому, как это реализовано в артиллерийских орудиях. С другими факторами, ухудшавшими параметры стрельбы, также следовало бороться, причем не только силами головной проектной организации, но и смежников. ПУ создавало СКБ-203, за топливные элементы отвечало НИИ № 6, а боевые заряды разрабатывало ГСКБ-47. Название «почтовых ящиков» и сегодня мало кому о чем-то говорит, а тогда, в 1960-м, и подавно. В обстановке секретности создавались все образцы вооружений, в том числе и установка «Град». Фото опытных экземпляров хранились в особых папках со строгими грифами. Весь персонал, имеющий отношение к созданию новой СЗО, давал соответствующие подписки о неразглашении. В течение многих лет никто из работников оборонных предприятий не мог ездить за границу, даже в социалистические страны.

Испытания

В самом конце 1961 года была готова к испытаниям первая предсерийная установка залпового огня «Град», затем еще одна. Главное ракетно-артиллерийское управление Советской Армии к весне приготовило площади полигона (Ленинградская область) для планируемых пусков 650 ракет и дальнейших ходовых тестов по маршруту протяженностью 10 тысяч километров. Неизвестно, виной ли была спешка, но полного пробега ходовая часть не выдержала, она смогла проехать лишь 3300 км, после чего сломалась рама. Шасси пришлось заменить, но, как выяснилось, неполадки случайными не были, а носили системный характер. Под воздействием динамических нагрузок прогнулись два моста и вышел из строя карданный вал. Впрочем, эти неприятности не помешали государственной приемке. В условиях испытаний была заложена избыточная ходовая дальность. Установки «Град» с 1964 года начали поступать в войсковые части.

Механизм наведения

Разумеется, главными в этой системе залпового огня были показатели, подтвержденные испытательными стрельбами, а не ходовые качества. Из Москвы до Владивостока эти СЗО своим ходом гнать никто не собирался, для доставки есть и другие средства, а безаварийный пробег трех с лишним тысяч километров красноречиво говорил о том, что шасси, в общем и целом, сделаны не так уж плохо, хотя и нуждаются в некотором усилении. Главным же агрегатом машины является боевая часть, состоящая из сорока (по 10 в ряд) труб-направляющих, длиной в 3 метра и с внутренним диаметром 122,4 мм. Дальность стрельбы установки «Град» зависит от наклона блока стволов относительно горизонтальной плоскости, угол которого задается подъемным устройством. Находится этот узел в центре основания и по своему принципу представляет механический редуктор, включающий две кинематические пары: зубчатый вал и шестерню для задания направления и червячную передачу, с помощью которой создается нужное возвышение. Приводится в движение механизм наведения с помощью электропривода или вручную.

Производственные новшества

ТТХ установки «Град» напрямую связаны с характеристиками ракет, которыми она стреляет.

В качестве основного боеприпаса для БМ-21 планировался осколочно-фугасный реактивный снаряд 9М22. Его производство было поручено заводу № 176, который в 1964 году должен был изготовить 10 тысяч штук. С заданием, однако, предприятие не справилось, возникли неожиданные трудности и непредвиденные сложности. За первый квартал завод успел выпустить 650 ракет и 350 боевых частей к ним. Оправданием нарушению графика могло служить новшество, требующее времени для внедрения, но улучшающее технологию в дальнейшем. По настоянию Генерального конструктора Александра Ганичева был внедрен способ изготовления корпусов методом шаблонной вытяжки из листовой стали, подобный тому, что применялся при производстве артиллерийских гильз. Ранее ракеты резали на радиальных станках из цельных заготовок, что приводило к высокому расходу металла и излишним трудозатратам. Еще один новаторский подход был применен в способе крепления складных стабилизаторов снаряда, которым стреляет установка «Град». Радиус поражения 9М22 несколько превышает 20 км. Предельные дистанции не являются оптимальными в плане точности. Разлет в крайних точках максимальный. Собственно, минимальная дальность стрельбы установки «Град», установленная в 5 км, является условной, вести огонь можно и в радиусе полутора километров, но с большим риском угодить не туда, куда нужно, что при огромной разрушительной силе боеприпасов может вызвать очень неприятные последствия.

«Вытяжная» технология себя оправдала. Корпус ракеты действительно стал легче. Производство удешевилось, но не в этом состояло главное достижение. Существенно возросла дальность стрельбы установки «Град». При той же массе снаряда она могла поражать загоризонтные цели.

Запуск ракеты

В истории локальных конфликтов имели место эпизоды, когда снаряды, предназначенные для БМ-21, запускались с листов шифера, поставленных на кирпичи для придания нужного угла. В этих случаях, конечно, точность попадания была невысокой. Подсобными средствами не может быть заменена установка «Град». Фото ближневосточных террористов, пытающихся нанести ущерб противной стороне с помощью самодельных устройств, предназначены главным образом для оказания психологического давления.

Ракета 9М22 весит 66 кг при длине 2870 мм. Боевое отделение имеет массу 18,4 кг и содержит 6,4 кг тротила. Запуск происходит при электроимпульсном воспламенении запала. Твердое топливо состоит из двух шашек общей массой 20,4 кг. Подрыв головной части осуществляет взрыватель МРВ (МРВ-У), который становится на боевой взвод автоматически после вылета ракеты на 200-400 метров. Ствол снаряд покидает, имея скорость 50 м/c, затем разгоняется до 700 м/с. Дальность стрельбы установки «Град» может быть искусственно ограничена с помощью тормозных колец (большого или малого). В 1963 году специалисты НИИ-147 создали осколочно-химический вариант снаряда, получивший обозначение «Лейка» (9М23), имеющий те же летные характеристики, что и 9М22.

Обычный 9М22 и «Лейка»

Испытания показали, насколько мощным оружием является установка «Град». Площадь поражения при полном залпе составляет 1050 кв. м при ударе по живой силе, и 840 кв. м для бронетехники.

Дальнейшее развитие аппаратной части снаряда коснулось взрывателей. «Лейка» может оснащаться ими в двух вариантах (механическом и радиолокационном). Любой бризантный боеприпас становится намного эффективнее, если его подрыв осуществляется на оптимальной высоте, в том числе и снаряд, которым стреляет установка «Град». Площадь поражения осколками и отравляющими веществами при инициации в 30 метрах от поверхности резко возрастает, правда, применение радиолокационного взрывателя уменьшает дальнобойность на 1600 метров.

Разные типы боеприпасов для «Града»

За период производства БМ-21 постоянно велись работы по совершенствованию существующих боеприпасов и созданию новых (специальных). Ими может быть заряжена любая установка «Град». Снаряды 3М16 имеют кассетную головную часть, 9М42 освещают в течение полутора минут местность в радиусе 500 м с дневной яркостью, 9М28К разбрасывает противопехотные мины (по 3 каждый), самоликвидирующиеся в течение 16-24 часов. РС 9М519 создают устойчивые местные радиопомехи.

БМ-21 в основном использует простые неуправляемые боеприпасы, но есть и особые виды снарядов, например 9М217, снабженный устройством самоприцеливания и кумулятивным зарядом для борьбы с танками.

Созданы и дымовые заградители, и боеприпасы увеличенной мощности, и многие другие неприятные для врага сюрпризы, которыми может быть заряжена установка «Град». Радиус поражения становится все больше, убойная сила растет, точность повышается.

Модернизированная БМ-21

Столь совершенная и надежная система, используемая армиями десятков государств и получившая всеобщее признание благодаря простоте обслуживания и надежности, несмотря на внушительный возраст, может применяться еще долго. Время от времени ее характеристики улучшаются за счет последних технологических достижений, главным образом информационного характера.

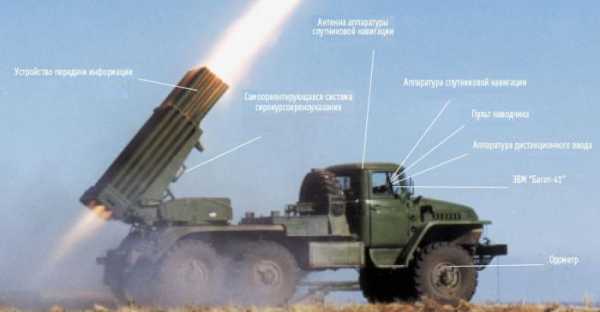

В 1998 году под Оренбургом была продемонстрирована прошедшая глубокую модернизацию установка «Град». Фото и видео этой машины на этот раз не скрывались от общественности и были опубликованы всеми ведущими новостными информационными каналами. Отличия от базовой модели заключались в наличии поста управления огнем, названного «Капустник-Б2», созданного на базе быстродействующего компьютера «Багет-41». В состав комплекса управления огнем входит также метеосистема, навигационный определитель, новейшая аппаратура кодированной связи, работающая в автоматическом режиме обмена данными. Прицельная дальность стрельбы установки «Град» увеличилась вдвое (до 40 км). Улучшились и баллистические показатели снарядов, получивших новые стабилизаторы и более совершенную центровку. В процессе разработки находятся новые топливные смеси.

В ходе эксплуатации выявились новые способы модернизации, позволяющие существенно сократить время заряжания и другие ТТХ установки «Град». В последние десятилетия появились композитные материалы, применение которых может увеличить степень скрытности техники для радаров и облегчить конструкцию. Скорее всего, в ближайшее время установка залпового огня «Град» вместо трубчатых стволов получит полимерный одноразовый моноблок, что приведет к сокращению времени перезарядки до 5 минут.

Модернизированные СЗУ наряду с новейшими системами «Прима» в ближайшее время получат Вооруженные силы Российской Федерации. Предусмотрены варианты монтажа не только на автомобильные платформы, но и на некоторые корабли. Залповая установка «Град» также может быть использована в качестве элемента защиты береговых баз.

fb.ru

РСЗО «Град» — Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «»)
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 25 августа 2016; проверки требуют 69 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 25 августа 2016; проверки требуют 69 правок. Перейти к навигации Перейти к поиску

Боевая машина БM-21 Полевой реактивной системы М-21
Боевая машина БМ-21 в парке «Патриот».
Классификация	реактивная система залпового огня
Шасси	семейства грузовых автомобилей Урал-375Д и Урал-4320
История
Страна-разработчик
Годы производства	1960 — 1988
Годы эксплуатации	1963 — настоящее время
Количество выпущенных	более 8500^[1] шт.
Размеры
Масса в боевом положении	13 700 кг
Длина в походном положении	7350 мм
Ширина в походном положении	2400 мм
Высота в походном положении	3090 мм
Клиренс	400 мм
Вооружение
Калибр	122 мм
Количество направляющих	40
Дальность стрельбы минимальная	ОФС: 4000 КАС: 2500 УАС: 1600 м
Дальность стрельбы максимальная	ОФС: 40 000 КАС: 33 000 УАС: 42 000 м
Площадь поражения	145 000^[2] м²
Максимальный угол возвышения	55 °
Точность (рассеивание)	При максимальной дальности СКО по дальности составляло 1/130, а боковое — 1/200. м
Прицел	Панорама орудийная ПГ-1М
Расчёт БМ	3 чел.
Перевод системы из походного положения в боевое не более	3,5 мин
Время залпа	20 с
Подвижность
Тип двигателя

encyclopaedia.bid

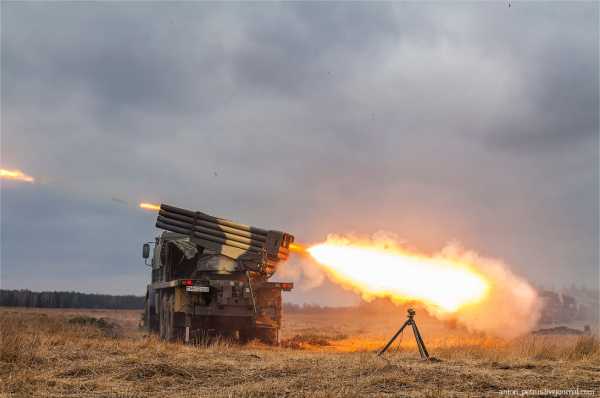

Белорусская РСЗО БелГрад. Фото. Площадь поражения

Вооруженные Силы Республики Беларусь располагают 376 реактивными системами залпового огня (РСЗО), большую часть из которых составляют PCЗО БМ-21. Эти системы состояли на вооружении дислоцированных на территории республики соединений Советской Армии, которые после распада СССР стали основой Вооруженных Сил независимой Беларуси. В последнее время перед командованием белорусской армии встала проблема значительного износа автомобильных шасси систем БМ-21. Решение этой проблемы было найдено в замене оригинального шасси «Урал-375Д» на шасси вновь разработанного автомобиля повышенной проходимости МАЗ-6317.

Испытания первого опытного образца модернизированной РСЗО прошли 23 декабря 1997 года. А в настоящее время ведется доводка этой системы, получившей неофициальное название «Белград» — «Белорусский Град». Использование в качестве шасси пусковой установки автомобиля MA3-6317 позволило конструкторам несколько изменить компоновочную схему установки. Дело в том, что МАЗ-6317 имеет почти вдвое большую длину грузовой платформы по сравнению с «Уралом-375Д» (6250 и 3900 мм соответственно). Сохранение классической компоновочной схемы с размещением артиллерийской части в корме пусковой установки позволило установить между кабиной и артиллерийской частью стеллажи для 40 реактивных снарядов (рассматривается также вариант стеллажей на 80 снарядов), перезаряжать пусковую установку без использования транспортно-заряжающей машины и таким образом сократить время подготовки ко второму залпу. В связи с отсутствием у MA3-6317 механизма выключения рессор в кормовой части шасси смонтированы две опоры с винтовыми домкратами, которые повышают устойчивость установки во время стрельбы.

РСЗО «Белград» имеет такую же артиллерийскую часть, что и БМ-21. Она состоит из пакета направляющих (сорок 122,4-мм стволов, расположенных в четыре ряда по десять стволов в каждом), люльки, поворотного основания, механизмов наведения, прицельных приспособлений, пневматического и электротехнического оборудования. Из-за большей, чем у БМ-21, высоты расположения артиллерийской части над уровнем земли для наводчика на поворотном основании смонтирована откидная площадка. РСЗО «Белград» может вести стрельбу неуправляемыми реактивными снарядами всех типов, разработанных для РСЗО БМ-21, включая и новые снаряды с кассетной и отделяющейся головной частью с дальностью стрельбы до 35 км.

Стрельба ведется одиночными выстрелами или залпом. Управлять стрельбой можно с помощью токораспределителя, установленного в кабине машины, или с помощью выносного пульта (катушки) на расстоянии до 60 м от машины. Бортовое оборудование самоходной установки «Белград» в перспективе планируется довести до уровня модернизированной БМ-21 с установкой систем наземной навигации и топопривязки, новейших средств связи и портативного компьютера. Изучается также возможность перевода дивизионов «БелГрадов» на систему управления огнем, принятую для РСЗО «Смерч». По мнению белорусских автомобилестроителей, грузовик MA3-6317, шасси которого использовано в качестве базы при создании «Белграда», не имеет аналогов в СНГ и по своему техническому уровню и оснащению соответствует лучшим мировым образцам данного класса.

Бортовое оборудование самоходной установки «Белград» в перспективе планируется довести до уровня модернизированной БМ-21 с установкой систем наземной навигации и топопривязки, новейших средств связи и портативного компьютера. Изучается также возможность перевода дивизионов «Бел-Градов» на систему управления огнем, принятую для РСЗО «Смерч». По мнению белорусских автомобилестроителей, грузовик MA3-6317, шасси которого использовано в качестве базы при создании «Белграда», не имеет аналогов в СНГ и по своему техническому уровню и оснащению соответствует лучшим мировым образцам данного класса.

Установленный на машине дизельный двигатель ТМЗ-8424 развивает максимальную мощность 425 л.с. Ходовая часть выполнена по колесной формуле 6 х 6. На колесах установлены широкопрофильные шины с рисунком протектора повышенной проходимости, давление воздуха в шинах регулируется централизованной системой. При движении машины по шоссе максимальная скорость составляет 85 км/час. На пересеченной местности машина преодолевает подъемы до 30°, уверенно движется по фунтам с малой несущей способностью. Для самовытаскивания на машине имеется лебедка с тяговым усилием 12 000 кгс, длина троса — 60 м. С учетом контрольного расхода топлива 45 л на 100 км (при скорости 60 км/час) емкость топливных баков 550 л (200 + 350) обеспечивает запас хода до 1200 км.

Тактико-технические характеристики РСЗО БелГрад

— Калибр, мм: 122,4
— Количество направляющих: 40
— Масса снаряда, кг: 66,4
— Продолжительность залпа, с: 20
— Время перезаряжания, мин: 7

— Расчет, чел: 6

Габаритные размеры РСЗО БелГрад

— длина: 9405 мм
— ширина: 2700 мм
— высота: 3350 мм

Дальность стрельбы РСЗО БелГрад

— максимальная: 20,75 км
— минимальная: 5(1,6) км

Площадь поражения РСЗО БелГрад

— 145 000 м²

Двигатель РСЗО БелГрад

— Мощность двигателя, л.с: 425

— Максимальная скорость движения, км/час: 85
— Запас хода, км: 1200

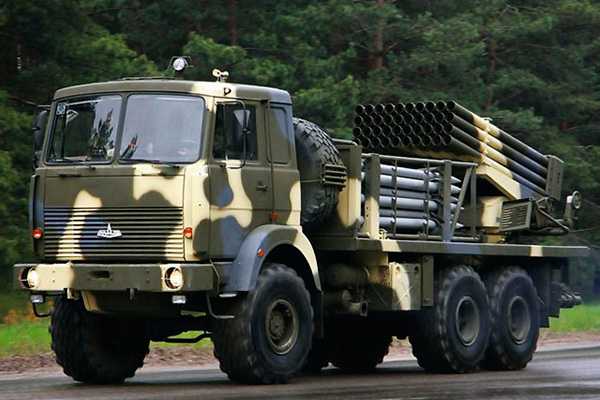

Фото РСЗО БелГрад

Добавить комментарий

oruzhie.info

9К51 «Град» Реактивная система залпового огня

Описание:

Приоритет России в создании реактивных систем залпового огня (PCЗО/MLRS) не вызывает сомнений у специалистов. Кроме ошеломившего гитлеровскую армию залпа «Катюш» под Оршей, имеется и официальный документ, подтверждающий такой приоритет. Это патент, выданный в 1938 году трем конструкторам — Гваю, Костикову и Клейменову на многоствольную установку для стрельбы реактивными зарядами.

Им первым удалось добиться высокого для того времени уровня боевой эффективности неуправляемого ракетного оружия, и сделали они это за счет его залпового применения. Одиночные ракеты в 40-х годах не могли конкурировать со снарядами ствольной артиллерии по точности и кучности стрельбы. Стрельба же боевой многоствольной установки (на БМ-13 было 16 направляющих), которая производила залп за 7-10 сек., давала вполне удовлетворительные результаты.

В годы войны в СССР был разработан целый ряд реактивных минометов (так называли РСЗО). Среди них, кроме уже упомянутой Катюши (БМ-13), были БМ-8-36, БМ-8-24, БМ-13-Н, БМ-31-12, БМ-13СН. Гвардейские минометные части, вооруженные ими, внесли огромный вклад в достижение победы над Германией.

В послевоенный период работы над реактивными системами продолжались. В 50-х годах были созданы две системы: БМ-14 (калибр 140 мм, дальность 9,8 км) и БМ-24 (калибр 140 мм и дальность 16,8 км). Их турбореактивные снаряды для повышения кучности в полете совершали вращение. Следует отметить, что в конце 50-х годов большинство зарубежных специалистов к дальнейшим перспективам РСЗО относилось весьма скептически. По их мнению, достигнутый к тому времени уровень боевой эффективности оружия был предельным и не мог обеспечить ему ведущее место в системе ракетно-артиллерийского вооружения сухопутных войск.

Однако в нашей стране, работы по созданию РСЗО продолжались, и в результате в 1963 году на вооружение Советской Армии была принята РСЗО «Град», которая стала базовой системой для межвидового реактивного оружия Советского Союза, не имеющей себе равных в мире, по уровню технологичности.

Работы по полевой дивизионной реактивной системе «Град» начались по постановлению № 578-236 Совета Министров СССР от 30 мая 1960 г. Головным исполнителем системы было назначено НИИ-147 (впоследствии — знаменитое ГНПП Сплав) во главе с Александром Никитовичем Ганичевым исключительный природный ум, и целеустремленность которого, позволили за сравнительно короткий срок найти новый подход и оригинальное техническое решение для создания неуправляемых реактивных снарядов, двигателей и боевых частей (БЧ) создаваемой системы. СКБ-203 делало пусковую установку, НИИ-6 — твердотопливные заряды, ГСКБ-47 — снаряжение боевых частей.

РСЗО «Град» проектировалась взамен БМ-14. Её 122-мм осколочно-фугасный снаряд М-21-ОФ (9М22) предназначался для уничтожения и подавления живой силы и боевой техники противника в районах сосредоточения; для уничтожения и подавления артиллерийских и минометных батарей; для разрушения укреплений, опорных пунктов и узлов сопротивления противника.

Две опытные установки «Град» успешно прошли заводские испытания в конце 1961 года. 31 декабря 1961 года разработчиками были предъявлены ГРАУ 500 снарядов и две пусковые установки системы «Град». 1 марта 1962 года в Ленинградском военном округе начались государственные полигонно-войсковые испытания комплекса «Град», было запланировано 663 пуска и 10 тысяч километров пробега. Однако установка 2Б5 прошла только 3380 км пробега, после чего произошла поломка левого лонжерона шасси рамы, и испытания были приостановлены. После этого были поданы новые шасси. Вскоре на новом шасси произошли прогибы заднего и среднего мостов и изгиб карданного вала от соударения об ось балансира.

Тем не менее, система «Град» была принята на вооружение постановлением Совета Министров от 28 марта 1963 года. Сдача серийных образцов «Града» началась в 1964 году.

Серийное производство установок БМ-21 велось на заводе № 172 в г. Пермь. В 1970 году было изготовлено 646 боевых машин. В 1971 году — 497 боевых машин, из которых 124 пошло на экспорт. В первом полугодии 1972 года изготовлено 255 боевых машин, из них 60 — на экспорт. К 1995 году в 50 стран мира было поставлено свыше двух тысяч боевых машин БМ-21.

Серийное производство реактивных снарядов 9М22 было начато на заводе № 176 Приокского совнархоза. Планом 1964 года было предусмотрено изготовить 10 тысяч снарядов, в том числе в первом полугодии 5 тысяч. Первоначально производство снарядов существенно отставало от графика. В первом квартале 1964 года было изготовлено только 642 ракетные части и 350 боевых частей.

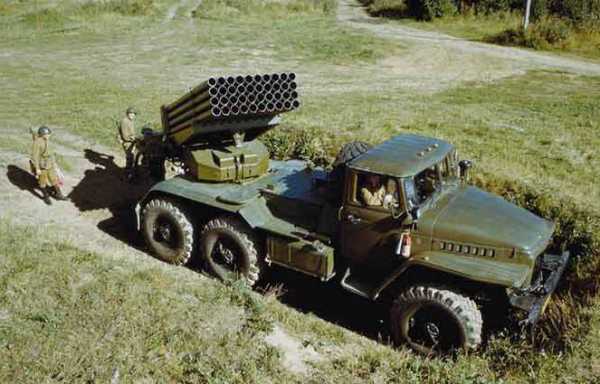

РСЗО БМ-21 состоит из пусковой установки на базе шасси автомобиля Урал-375Д, 122-мм неуправляемых реактивных снарядов, системы управления огнем и транспортно-заряжающей машины. Для подготовки данных для стрельбы в составе батареи РСЗО БМ-21 имеется машина управления 1В110 «Береза» на шасси автомобиля ТАЗ-66.

Артиллерийская часть пусковой установки служит для наведения снарядов на цель и запуска их реактивного двигателя и состоит из 40 направляющих трубчатого типа, образующих так называемый пакет: четыре ряда по 10 труб в каждом. Направляющие имеют длину 3 м, внутренний диаметр гладкого канала ствола составляет 122,4 мм. Для придания снаряду вращательного движения во время его движения по каналу ствола в направляющей сделан винтовой П-образный паз, по которому скользит ведущий штифт снаряда. Наведение пакета труб в вертикальной и горизонтальной плоскостях производится с помощью электропривода и вручную.

Подъемный механизм расположен в центре основания, его коренная шестерня входит в зацепление с зубчатым сектором люльки. При наведении электроприводом или вручную коренная шестерня вращает зубчатый сектор, и качающейся части боевой машины придаются углы возвышения. Поворотный механизм расположен в левой стороне основания. Его коренная шестерня входит в зацепление с неподвижным внутренним кольцом погона.

При наведении боевой машины электроприводом или вручную коренная шестерня обкатывается по неподвижному внутреннему кольцу и тем самым приводит во вращение поворотную часть боевой машины. Механизмы наведения позволяют наводить пакет направляющих в вертикальной плоскости в диапазоне углов от 0° до +55°. Угол горизонтального обстрела равен 172° (102° влево от автомобиля и 70° вправо). Основной способ наведения от электропривода.

Уравновешивающий механизм служит для частичного уравновешивания качающейся части боевой машины и расположен в люльке. Он состоит из двух одинаковых торсионов — пакетов стальных пластин, работающих на кручение. Один конец торсиона заделан в люльке, а второй конец системой рычагов соединяется с основанием.

Прицельные приспособления состоят из механического прицела, панорамы ПГ-1М и коллиматора К-1.

Первоначально, для РСЗО БМ-21 был разработан 122-мм осколочно-фугасный неуправляемый реактивный снаряд 9М22 (М-21-ОФ) с взрывателем МРВ (9Э210), конструкция которого оказала революционное действие на развитие послевоенной реактивной артиллерии. По предложению главного конструктора НИИ-147 А. Н. Ганичева корпус снаряда изготавливается не традиционной обработкой резанием из стальной болванки, а высокопроизводительным методом раскатки и вытяжки из стального листа. Такой способ используется при производстве гильз артиллерийских боеприпасов. Другой особенностью реактивного снаряда РСЗО БМ-21 является складывающиеся плоскости стабилизатора, которые в закрытом положении удерживаются специальным кольцом и не выходят за габариты снаряда. Стабилизация снаряда в полете обеспечивается как с помощью стабилизатора, так и за счет вращения снаряда вокруг его продольной оси. Начальное вращение, полученное в результате взаимодействия ведущего штифта снаряда и винтового П-образного паза направляющей, поддерживается в полете с помощью лопастей стабилизатора, расположенных под углом 1° к продольной оси снаряда.

Длина снаряда 2870 мм, а полный вес 66 кг. Головная часть весом 18,4 кг содержала 6,4 кг взрывчатки. По осколочному действию снаряд 9М22 был в два раза эффективнее снаряда М-14-ОФ, а по фугасному — в 1,7 раза.

Воспламенение порохового заряда снаряда производится пирозапалами, срабатывающими под воздействием импульсов тока от токораспределителя системы управления огнем. Ракетный пороховой заряд состоит из двух цилиндрических шашек — головной и хвостовой общим весом 20,45 кг.

Снаряд 9М22 оснащался головными взрывателями ударного действия с дальним взведением МРВ и МРВ-У. Взрыватели имеют три установки: на мгновенное действие, на малое замедление и на большое замедление. Взведение взрывателя производится после схода с направляющей на расстоянии 150-450 м от боевой машины.

Снаряд 9М22 имеет баллистический индекс ТС-74. Максимальная дальность стрельбы 9М22 — 20,4 км, а минимальная дальность фактически превышает 5 км. Теоретически можно стрелять и на 1,5 км, но при этом рассеивание снарядов составляет многие сотни метров. При максимальной дальности рассеивание по дальности составляло 1/130, а боковое — 1/200.

Скорость схода снаряда с направляющих составляет 50 м/с, а максимальная скорость — 715 м/с.

Для стрельбы на меньшую дальность были предусмотрены оригинальные приспособления — малые и большие тормозные кольца. Для улучшения кучности при стрельбе на дистанции от 12 до 15,9 км на снаряд 9М22 надевается малое тормозное кольцо, а при стрельбе до 12 км — большое тормозное кольцо.

Залпом из 40 таких снарядов обеспечивается поражение открыто расположенной живой силы на площади 1046 кв. м, небронированной техники — на площади 840 кв. м.

На базе снаряда 9М22 (с сохранением его двигателя и баллистики) в 1963 году был создан специальный осколочно-химический снаряд 9М23 «Лейка». Работы по нему были начаты в НИИ-147 по договору от И августа 1961 года. Этот снаряд имеет одинаковые весога-баритные характеристики со снарядом 9М22 и ту же баллистику.

«Лейка» снаряжается 3,11 кг химического вещества Р-35 или 2,83 кг химического вещества Р-33. Кроме того, в боевой части снаряда находится 1,8 кг взрывчатого вещества при снаряжении веществом «Р-35» или 1,39 кг при снаряжении веществом «Р-33».

Снаряд «Лейка» имеет в 1,5 раза большую площадь поражения, чем химические 140-мм снаряды типа М-14.

Снаряд 9М23 снабжается механическим взрывателем МРВ (9Э210) и радиолокационным взрывателем 9Э310, который срабатывает на заранее заданной высоте от поверхности (1,6-30 м). Воздушный взрыв существенно увеличивает зону поражения осколками и отравляющим веществом. «Лейка» дает 760 «полезных» осколков со средним весом 14,7 г. Дальность стрельбы с радиолокационным взрывателем несколько уменьшилась (с 20,4 до 18,8 км).
