7-62 — Статья — Глушители для оружия

Для того, что бы бороться со звуком выстрела, логично было бы понять, что является источником звука при выстреле. А таких источников несколько:

Звук срабатывания механизма оружия, удара бойка по капсюлю, лязг затвора, и т.д. В тихую ночь на открытой местности звук удара металлических частей механизма АК отчётливо слышен на расстоянии до 50м. Именно поэтому, когда требуется один абсолютно бесшумный выстрел, пользуются однозарядным оружием.
Звук, создаваемый воздухом, находящимся в стволе перед выстрелом, и вытесняемым пулей и пороховыми газами; звук, создаваемый расширяющимися (с давления около 200 кг/см2 до обычного атмосферного 1,9 кг/см2) и охлаждающимися (с сотен градусов до температуры воздуха) пороховыми газами в момент выхода из ствола, причём эти газы большей частью следуют за пулей, но часть их всё же прорывается в зазор между стволом и пулей, и, следовательно, опережает пулю. Именно с этой причиной звука и позволяет бороться глушитель.

Акустическая ударная волна, формирующаяся за пулей, если она превышает скорость звука (~330м/с). Возникает из-за того, что пуля, проходя через воздух, создаёт в нём волны, на подобие тех, что возникают на воде, когда проплывает лодка; громкость этих волн не велика, если они движутся быстрее пули; однако если пуля движется быстрее, она как бы накапливает энергию волны, следующей за ней, и поэтому для человеческого слуха она воспринимается как удар, нечто наподобие грома при грозе. Единственный способ избавиться от этой причины звука заключается в уменьшении скорости пули, чего можно достигнуть, используя специальные патроны с меньшим зарядом пороха или же укоротив ствол оружия.
Звук удара пули о цель.

Варианты глушителей, доступные для заказа в нашем магазине

Вы можете у нас заказать глушитель и переходники под него для разных резьб и калибров.

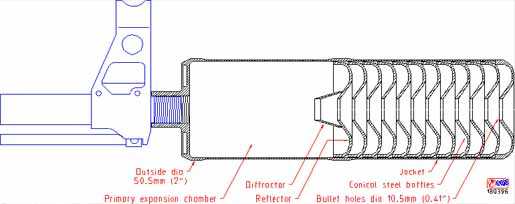

Теперь, когда мы знаем причины звука выстрела, можно рассмотреть принцип работы глушителя. Основная задача глушителя снизить давление и температуру пороховых газов. Для того, что бы снизить давление – надо, что бы у газов была возможность расшириться до контакта с атмосферным воздухом. Именно этой цели служат камеры глушителя. Пороховые газы, вырвавшиеся из ствола вслед за ней, последовательно теряют энергию в каждой такой расширительно-охладительной камере. Понятно, что с ростом числа камер разность давлений выходящего газа и наружного воздуха становится все меньше и, соответственно, ослабляется звук. Однако эти рассуждения верны лишь относительно газов, идущих вслед за пулей. А как было сказано, часть газов ее опережает. Так как диаметр отверстий для пули в перегородках больше ее собственного диаметра, эта часть истекает из глушителя по-прежнему со сверхзвуковой скоростью, создавая баллистическую ударную волну. Для отсечения и замедления сверхзвуковых газов вместо диафрагм с отверстиями применяют, например, мембраны из упругого материала со щелями, которые пропускают пулю и снова смыкаются, или ставят глухие прокладки – обтюраторы.

Простейший самодельный глушитель — обычная пластиковая бутылка, примотанная изолентой к стволу. В момент выстрела все пороховые газы окажутся в бутылке, а пуля, пробив донышко, вылетит наружу. Несмотря на громоздкость и снижение точности стрельбы, такой глушитель делает звук выстрела мелкокалиберным патроном не громче, чем треск от сломавшейся пластиковой линейки.

Есть множество разных конструкций глушителей, пользующихся различными трюками для снижения температуры и давления пороховых газов. К примеру, легендарный «Брамит» в варианте для «трехлинейки» представлял собой цилиндр диаметром 32 мм и длиной 140 мм, внутри разделенный на две камеры, каждая из которых заканчивается обтюратором – цилиндрической прокладкой из мягкой резины толщиной 15 мм. В первой камере помещен отсекатель. В стенках камер для стравливания пороховых газов просверлены два отверстия диаметром около 1 мм каждое. При выстреле пуля пробивает поочередно оба обтюратора и выходит из прибора. Пороховые газы, расширяясь в первой камере, теряют давление и медленно стравливаются через боковые отверстия наружу. Часть пороховых газов, прорвавшаяся вместе с пулей через первый обтюратор, расширяется таким же образом во второй камере. В итоге звук выстрела гасится. Подобный глушитель с большим числом камер был разработан и для револьвера «Наган» образца 1895 года.

Достаточно типичный образец современного глушителя – отечественный ПБС, то есть «Прибор бесшумной стрельбы», который навинчивается на дульную часть ствола автоматов АКМ или АК-47. На некотором расстоянии перед дулом располагается толстая резиновая шайба. Опережающие газы задерживаются нею и через особые каналы направляются в расширительную камеру, откуда уже плавно вытекают в воздух. Когда пуля пронзает шайбу, основная часть газов следует за ней; но, последовательно пройдя через несколько расширительных камер, эти газы вырываются в атмосферу, потеряв значительную часть энергии. ПБС снижает громкость в 20 раз. Поэтому выстрел из АКМ практически не слышен уже на расстоянии 200 м. Живучесть ПБС без замены шайбы – до 200 выстрелов, что для специального оружия вполне приемлемо. Недостаток такой конструкции – старение резины, причем стареют ведь и запасные пробки – даже не используясь в глушителе. В настоящее время появилось буквально неисчислимое количество вариантов многокамерных устройств. Вот устройство одного из зарубежных глушителей на автомат Калашникова —

Но наряду с наращиванием числа камер и усложнением их конфигурации, совершенствование конструкций идет самыми разными путями. Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его располагают эксцентрично – ось прибора значительно ниже оси ствола. Но, разумеется, канал для прохода пули должен быть строго соосен со стволом, ибо даже при легком ее касании о внутренние перегородки резко снижается кучность огня. А ослабление узла крепления корпуса устройства на оружии вообще может привести к стрельбе через его переднюю стенку…

Плоские перегородки расширительных камер нередко заменяют выпуклыми – конусообразными или иной формы, отклоняющими поток пороховых газов к периферийной части глушителя, что не дает ему обогнать пулю. Такой же эффект порождает винтообразная перегородка, проходящая по всей длине устройства.

Иногда расширительные камеры частично заполняют теплопоглощающим материалом – мелкой алюминиевой сеткой или просто стружкой, медной проволокой. Нагревая их, газы охлаждаются активнее. Но эти наполнители сложно очищать от порохового нагара, и их приходится периодически менять. На эффективность глушения влияет также материал самих перегородок: например, замена стальных на алюминиевые, более теплопроводные, дает заметное снижение громкости. Однако при частой стрельбе с таким глушителем, по мере роста давления в камерах и нагрева теплопоглотителя, работоспособность устройства резко снижается; если из него подряд сделать десяток-другой выстрелов, «бесшумное» оружие превращается в самое обычное. Поэтому рекомендуется вести огонь одиночными выстрелами и с большими паузами, чтобы дать остыть всей конструкции.


На нашем сайте можно купить глушитель для нарезного оружия для калибров .22 .223 5,45.

Также у нас вы можете заказать глушитель и переходники под него для разных резьб и калибров.

Порой, для улучшения работы глушителя его предварительно смачивают водой. Достаточно буквально столовой ложки. При этом глушитель охлаждается за счёт испарения воды (принцип работы фриона в холодильнике). Так же добавление воды в глушитель немного меняет звук выстрела, с металлического «дын» на более глухой «тан». Воды обычно хватает на 10-20 выстрелов.

Эффективность глушителя повышают также путем сложных и скрупулезных расчетов внутренней газовой динамики. Например, за счет использования фигурных перегородок определенного профиля в камерах создаются противотоки и турбулентные завихрения газа. В итоге его молекулы, многократно соударяясь в разных направлениях, гасят энергию друг друга.

Разработаны оригинальные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. После этого энергия газов падает за счет многократного отражения и встречного гашения ударных волн внутри корпуса. Такие приборы могут быть и многокамерными.

Изобретено и совсем уж экзотическое устройство, внешне выглядящее до смешного примитивно: всего-то надульный конус-диффузор, заключенный в трубку с открытыми торцами. Но весьма существенное снижение звука обеспечено здесь виртуозным расчетом интерференции ударных волн внутри конуса, а главное – удивительно остроумным способом охлаждения пороховых газов. Вырываясь из конуса, они интенсивно эжектируют внешний воздух, как бы мгновенно отсасывая его из внутреннего объема трубки, отчего резко падают его давление и температура. И газы, смешиваясь с этим разреженным холодным воздухом, тут же теряют энергию. Так, наверное, прозвучал бы выстрел где-нибудь на двадцатикилометровой высоте…

Простейший надульный глушитель

1 – резиновая мембрана со щелью

2 – расширительная камера

3 – соединительная гайка

Глушитель с рефлектором отражателем

1 – параболический рефлектор

2 – корпус

3 – гайка

4 – ствол

Многокамерный глушитель

1 – камера

2 – перегородка

Двухкамерный эксцентрический глушитель

1 – камера

2 – перегородка

Глушитель с предварительным отводом пороховых газов из канала ствола

1 – отверстие в стволе с обратным каналом

2 – передняя многокамерная часть глушителя

3 – расширительная задняя камера

Глушитель с обтюрацией

1 – распорная втулка

2 – резиновый (эбонитовый) обтюратор

3 – расширительная камера

Многокамерный глушитель с тепло-поглощаемым наполнителем

1 – гайка

2 – проволочная сетка

3 – межкамерные перегородки

4 – распорные втулки

5 – отверстия в стволе

Глушитель с отклонением потока

1 – внутренняя втулка с отверстиями

2 – отклоняющие конуса

3 – алюминиевая стружка-поглотитель

4 – средняя втулка с перфорацией

5 – наружная труба со щелевыми отверстиями

Глушитель с завихрением потока

1 – корпус

2 – завихряющие перегородки

Глушитель с разбиением потока

1 – внутренняя втулка с перфорацией

2 – винтовая спираль разбиения потока

Глушитель немецкого пистолета-пулемета MP5SD

1 – внутренняя труба

2 – прямоугольное окно

3 – сварной шов

4 – листовой материал

5 – передняя камера

6 – канал для прохода пули

Глушитель-эжектор

Варианты глушителей, доступные для заказа в нашем магазине

У нас Вы можете не только заказать глушитель,

но также переходники под него для разных резьб и калибров.

7-62.ua

Без звука и пламени | lemur59.ru

Без звука и пламени

Работы над устройствами «глушения звука выстрела» начались в конце XIX в. – вслед за введением бездымных порохов. В то время наметились и два направления решения задачи: отсечка пороховых газов и их «запирание» в замкнутом объёме канала ствола гильзы, или предварительное расширение и охлаждение газов до выхода их в атмосферу.

Принцип отсечки газов 1889 г. предложил изобретатель Янзен. По его идее, при выстреле конец ствола закрывался пыжом, и из-за этого давление газов сбрасывалось после выстрела медленно. В 1898 г. французский полковник Гумберт создал механический глушитель – довольно курьёзное механическое приспособление для отсечки выхода пороховых газов из ствола после вылета из него пули. Устройство устанавливалось на конце ствола и включало камору с клапаном и отводными каналами для газов. В «орудийном» варианте клапаном служила массивная пластина, шарнирно укреплённая на поперечной оси. После вылета снаряда из ствола следующие за ним газы поднимали пластину и прижимали её к дульному отверстию.

Общий вид и устройство блока пушки без пламени конструкции Гумберта

В «стрелковом» варианте вместо пластины использовался шарик, поднимаемый из своего гнезда газовым потоком и перекрывавшим дульный срез.

Испытания этих устройств на фирме «Гочкис» показали, что «пламя едва видимо, грохот ослаблен очень значительно, но зато откат почти совсем не устранён».

Самые первые эффективные «приборы бесшумной и беспламенной стрельбы» имели вид многокамерного глушителя расширительного типа, являвшегося надульной насадкой на стандартное оружие. Первый патент на многокамерный глушитель был выдан в 1899 г. датчанам Дж. Борренсену и С. Сигбьернсену.

Первый глушитель, имевший коммерческий успех, был создан конструктором знаменитого пулемёта Хайрамом Стивенсоном Максимом и его сыном Хайрамом Перси Максимом.

Хайрам Стивенсон Максим

Хайрам Перси Максим

Интересно, что, во-первых, от новых приспособлений вовсе не ожидали «полной бесшумности» – речь шла лишь о снижении уровня звука выстрела, а во-вторых, изобретатели предлагали свои приспособления для военного оружия.

Глушитель с шайбами — завихрителями потока из американского патента 1909 года Хайрема Перси Максима

Однако военные ведомства не спешили обращать внимание на такие «приспособления» – существовавшая в то время тактика боевых действий их не требовала. Различные варианты конструкции Максима были запатентованы в 1908‑1910 гг., и в 1910 г. началось серийное производство. Первый глушитель Х. Максима представлял собой цилиндрический корпус, навинчивающийся на ствол оружия. Корпус разделялся на ряд камер стальными дисками с отверстиями в центре (несколько более диаметра пули). При выстреле пуля пролетала сквозь отверстия; газы, следуя за пулей, последовательно заполняли камеры между дисками и выходили из них через мелкие отверстия в атмосферу. Таким образом, это был первый действующий многокамерный глушитель расширительного типа. Глушители Максима не полностью устраняли звук выстрела, но снижали его примерно на 30 – 40%.

Любопытно, что в то время в разных странах, включая Россию, глушители продавались частным лицам. Основными потребителями считались охотники – несколько позже любителям охоты предлагался, например, глушитель англичанина Паркера для малокалиберных винтовок и охотничьих ружей. В 1927 г. Паркер решил задачу глушения звука выстрела при стрельбе дробью, при этом звук выстрела ослаблялся более чем на 75%. Ничего удивительного – не один тип оружия специального назначения начинал путь с гражданского рынка.

Усовершенствованную конструкцию «глушителя» представила в 1914 г. американская оружейная фирма «Стивенс». Её схема, как и схема Максима, получила впоследствии развитие. По оси расширительной камеры глушителя соосно с каналом ствола проходила гладкая трубка для прохода пули. Пороховые газы отводились из трубки в расширительную камеру через окна, расположенные в шахматном порядке. Камера разделялась перегородками с отверстиями. Газы, уменьшив свою температуру и давление, выходили из камеры в атмосферу через ту же трубку после вылета пули. Такой глушитель можно называть камерно-лабиринтно-расширительного типа. В стенках корпуса, в отличие от глушителя Максима, нет мелких отверстий. Глушитель «Стивенс» ослаблял звук на 60 – 70%.

Проявилось и ещё одно важное свойство глушителей – они устраняли вспышку выстрела. Но, несмотря на все поступавшие предложения от изобретателей, это направление военной техники до поры до времени развивалось довольно вяло. В России в начале 1915 г. ратник (т.е. ополченец) Электротехнического батальона Г. Чимпаешов предложил глушитель комбинированной схемы. Он навинчивался на дульную часть ствола винтовки, внутри глушителя у дульного среза ствола монтировался клапан из двух фигурных качающихся рычагов на поперечных осях. Рычаги разводились в стороны вылетающей пулей и тут же сжимались за счёт давления пороховых газов на их задние лопасти, отсекая этим большую часть газов. Перед клапаном размещалась расширительная камера с амортизатором, гасившим энергию оставшихся газов. Технический Комитет ГВУТ тогда справедливо заключил, что такое устройство «значительно снижает меткость стрельбы».

В 1916 г. помощник заведующего Киевским складом военно-казачьей организации А.Д. Эртель предложил «глушитель для ружей и артиллерийских орудий» расширительной схемы.

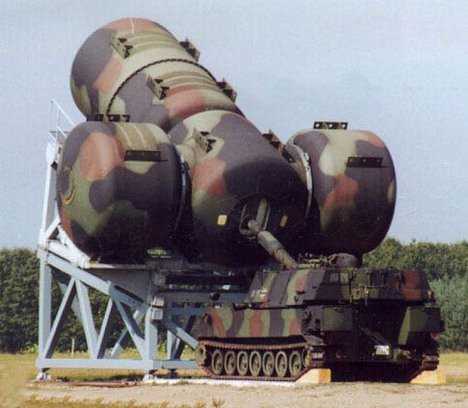

Первыми проблемой подавления звука выстрела озадачились артиллеристы, т.к. в начале ХХ в широко применялся метод звуковой засечки артпозиций и контрбатарейная борьба. Итальянцы испытывали массивный глушитель с расширением газов на лёгкой горной пушке – уровень звука выстрела значительно снизился, но заметно увеличился вес и утратилась манёвренность орудия. Поэтому работы по бесшумности велись в основном применительно к орудиям ближнего боя – противотанковым пушкам, для которых скрытность играет не последнюю роль. В 1935 г. в СССР были созданы и испытаны опытные 45-мм «бесшумные» противотанковые пушки с отсечкой газов в стволе особой втулкой, которая после вылета снаряда из канала ствола заклинивалась у дульного среза. Уровень звука выстрела был не выше, чем при стрельбе из револьвера «Наган».

После «империалистической» войны стрелковые и оружейные глушители, до этого имевшие почти одинаковую «начинку», пошли несколько разными путями. В 1918 г. немцы, а в 1929 г. и известный советский оружейник В.Е. Маркевич создали прибор для бесшумной стрельбы (ПБС) с мембраной – резиновой вставкой, которую прорывала пуля, но которая затем закрывалась для пороховых газов. Последние, задерживаясь, больше охлаждались и теряли свою энергию.

Несколько ранее – в 1926 г. Маркевич предложил глушитель для стрельбы из ружей дробью. Дробовый снаряд размещался в контейнере, который после вылета из глушителя опрокидывался и освобождал дробь. В СССР глушителями в предвоенный период также активно занимались Корленко и Гуревич, а позднее– братья Митины (авторы знаменитого прибора «Брамит»).

“ Брамит “ для 3-х линейки Мосина

” Брамит “ для револьвера Наган

Интегралы

Глушители интегрированной конструкции стали дальнейшим развитием «классического» многокамерного надульного глушителя расширительного типа. «Интегралы» составляют с оружием одно конструктивное целое, частично располагаясь вокруг ствола. Их действие основано на принципе предварительного отвода пороховых газов из канала ствола. Для этого в стенках ствола оружия (по нарезам) проделан ряд поперечных отверстий, через которые идущие за пулей газы выходят в заднюю расширительную камеру корпуса глушителя. Его передняя часть представляет обычный многокамерный глушитель, в котором происходит дорасширение и охлаждение пороховых газов, вышедших вслед за пулей.

Принципиальная схема интегрального глушителя с предварительным отводом пороховых газов из канала ствола

Вторая мировая война поставила задачу создания оптимального глушителя для использования в боевых условиях. Таким требованиям могла отвечать лишь конструкция, использующая обыкновенные боевые патроны, запас которых можно пополнять постоянно. Практическое решение этой задачи и выдвинуло на перед-ний план глушители нового типа — интегрированные. В 1941 г в экспериментальной лаборатории Д.М. Невитта в Лондоне было создано однозарядное бесшумное приспособление под наиболее распространённые тогда в Европе пистолетные патроны .32 ACP (7,65х17) или 9х19 «парабеллум». Оно состояло из ствола, цилиндрической ствольной коробки, интегрированного глушителя, затвора-крышки и ударно-спускового механизма. Спусковая кнопка располагалась впереди на кожухе глушителя. Приспособление длиной 219 мм и диаметром 32 мм получило название «Велрод» («Welrod»). После испытаний оружие было дополнено затвором и магазином на шесть патронов, служащим и рукояткой. Так появился 9-мм пистолет «Велрод» MkI. Спецподразделения Великобритании заказало 500 шт. Под шифром «Hand Firing Device, Mark I» оружие было принято на вооружение английских разведчиков и диверсантов. «Интегрированный» глушитель состоял из двух камер. Первая располагалась вокруг ствола, пороховые газы отводились в неё через отверстия в стенке ствола. Перед дульным срезом располагалась вторая камера с 12 металлическими и резиновыми диафрагмами, между ними соосно со стволом располагалась трубка с рядами отверстий, отводящих газы в камеру.

9-мм специальный пистолет «Велрод» MkI. Д.М. Невитт. Великобритания. Начало 40-х гг.

В СССР в качестве малошумного использовался пистолет Токарева ТТ с глушителем и модифицированным дозвуковым патроном. Одним же из лучших образцов «бесшумного» оружия времён Второй мировой считается британский карабин «Де Лизл Коммандо Карбайн» (De Lisle Commando Carbin), инициативно разработанный в 40-х гг. Уильямом Годфрэем Де Лизл под патрон .45 АСР (11,43х23). Это первый серийный образец оружия с многокамерным интегрированным глушителем. По английским данным, звук выстрела был трудно различим даже ночью на дальности 45 м.

Карабин De Lisle Commando Carbin под патрон .45 АСР (11,43х23). Уильям Годфрэй Де Лизл. Великобритания. 40-е гг.

После войны работы над малошумным оружием с интегрированными глушителями продолжились во многих странах. В Британии в 1966 г. на вооружение был принят пистолет-пулемёт «Стерлинг» Mk5. В США в 1960-е гг. фирма AWC-«Систем Текнолоджи» создала бесшумный самозарядный пистолет «Эмфибиэн» калибра .22 LR — для боевых пловцов сил спецопераций ВМФ США. Немцы приняли в 1970 г. на вооружение MP5 SD — «бесшумную» модификацию популярного германского пистолета-пулемёта МР5 с интегрированным глушителем.

Новым шагом в развитии бесшумного оружия стала разработка комплексов «боеприпас-оружие», более полно отвечающих его специфике. Одной из наиболее удачных разработок стал отечественный бесшумный снайперский комплекс БСК (ВСС) «Винторез», созданный в ЦНИИТОЧМАШ. Его разработка началась в 1981 г. по заказу КГБ СССР и ГРУ ГШ Советской армии. За счёт ряда оригинальных решений по патрону и по оружию была уменьшена скорость пули автоматного патрона ниже звуковой и при этом увеличено её пробивное и останавливающее действие. Специальный 9-мм патрон СП6 поражает на дальности 400 м цель в бронежилете. Пороховые газы отводятся в интегpиpованный глушитель через отверстия в стенках ствола и через дульный срез. При продвижении пули по каналу ствола пороховые газы проходят в камеру глушителя. Перед дульным срезом размещён сепаратор. Его наклонные перегородки имеют по оси отверстия для прохода пули. Пороховые газы, ударяясь в перегородки, меняют направление, теряя скорость и температуру. Ещё один российский бесшумный автоматный комплекс, включающий в себя АС (автомат специальный) «Вал» и специальный до-звуковой патрон патрон СП6 на 70 % унифицирован с ВСС.

Бесшумный самозарядный пистолет ПБС разработан А.А. Дерягиным с использованием элементов штатного пистолета ПМ и штатного пистолетного патрона 9х18 ПМ и принят на вооружение в июле 1967 г. ПБС состоит из двух секций — расширительной камеры, располагающейся вокруг ствола, с сетчатым рулоном-теплоприёмником, и съёмного дульного насадка, состоявшего из четырёх камер неправильной формы, образованных металлическими диафрагмами. В 1972 г на вооружение был принят бесшумный автоматический пистолет АПБ, разработанный А.С. Неугодовым на основе автоматического пистолета Стечкина. Пистолет-пулемёт «Кедр-Б» — «бесшумная» модификация малогабаритного пистолета-пулемёта «Кедр» под патрон 9-18 ПМ, разработанного М.Е. Драгуновым на основе ПП-71.

Кедр-Б

АПБ («автоматический пистолет бесшумный»), разработанный на основе автоматического пистолета Стечкина. А.С. Неугодов. СССР. 1972 г.

Идея «интеграции» популярна в настоящее время и в России, и за рубежом. Наибольший эффект снижения звука выстрела достигается при комплексном использовании нескольких принципов глушения: «интеграции» глушителя в оружие, его многокамерности и использовании эффекта теплопоглощения.

Безмолвная экзотика

Развитие бесшумного оружия сегодня в целом происходит по вполне сложившимся, традиционным направлениям. Но существуют отдельные весьма нетрадиционные конструкции глушителей, не подпадающие ни под какое определение.

В глушителях принцип отражения потока пороховых газов для уменьшения скорости их истечения применяется довольно широко и имеет несколько вариантов: как с конусными перегородками, расположенными под различными углами, образующими расширительные камеры в корпусе, так и без перегородок вообще. В последнем случае передней и задней стенкам корпуса глушителя придаётся особая форма, и пороховые газы, попадая внутрь него, многократно переотражаясь, теряют свою энергию и стравливаются через выходное отверстие. Разработаны оригинальные однокамерные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. Такие приборы могут быть и многокамерными. Например, Зигфридом Хюбнером из германской фирмы Walther в 1970 г. разработана конструкция, основанная на отражении газов от вогнутой параболической внутренней поверхности передней стенки глушителя. Снижение энергии газов происходит за счёт многократного переотражения ударной волны внутри корпуса глушителя, её фокусировки в нужных точках и встречного гашения ударных волн внутри корпуса устройства.

Это устройство предельно просто по своей конструкции, но требует скрупулёзного расчёта внутренней газодинамики под конкретное оружие и конкретный патрон. Простая замена боеприпаса (хоть на более, хоть на менее мощный) резко меняет всю картину внутренних газовых потоков, и в результате эффективность глушения звука выстрела резко падает.

Walter MP-K

Этой же фирмой для пистолета-пулемёта Walther MP-К разработан очень «хитрый» комбинированный дульный глушитель, сочетающий в себе принцип многократного расширения пороховых газов в расширительных камерах, их завихрения за счёт просверленных под углом отверстий в глухие расширительные камеры, переотражения и разделения конусными перегородками. В Японии разработано устройство снижения звука выстрела, на первый взгляд, совсем элементарное. Оно состоит из надульного конуса-диффузора и охватывающей его трубки с открытыми торцами. Благодаря тщательному расчёту сложного процесса интерференции ударных волн внутри данного устройства и эффекта эжекции пороховыми газами, выходящими из канала ствола с большой скоростью, холодного внешнего воздуха (при интенсивном смешении с ним газы быстро охлаждаются), эффект снижения звука выстрела получился весьма существенным.

Дипл Р. Холзер из британской фирмы «Тейлор» в 1975 г. запатентовал аналогичную конструкцию: глушитель-эжектор, в котором поток пороховых газов эжектирует окружающий холодный воздух, интенсивно перемешивается с ним и быстро охлаждается. Насадка состоит из конуса-раструба, внутренний диаметр стыкующейся со стволом части которого равен диаметру канала ствола. Внутренняя часть конуса-раструба подобрана таким образом, что давление вылетающих расширяющихся и отражающихся от стенок пороховых газов значительно ослабевает. Вырвавшись из конуса-раструба, они начинают работать по принципу струйного насоса, подсасывая через каналы атмосферный воздух в трубу корпуса насадки, внутри которой происходит их интенсивное перемешивание и охлаждение, приводящее к смягчению звука выстрела.

С некоторой долей условности к экзотическому пока направлению можно отнести так называемые «приборы малошумной стрельбы» (ПМС). «Полноразмерный» глушитель звука выстрела расширительного типа достаточно дорог, чтобы им вооружить каждого солдата. Между тем отдельные положительные черты бесшумного оружия были бы полезны и для оружия «обычного». С учётом именно этого и появились «приборы малошумной стрельбы». Немалых успехов на этом направлении уже достигли российские разработчики. В частности, была разработана конструкция трёхкамерного надульного устройства, решающего сразу несколько задач. Оно «рассеивает» звук выстрела, затрудняя противнику обнаружение позиции стрелка. К тому же оно поглощает часть энергии отдачи — то есть выполняет ещё и функции дульного тормоза — но при этом устраняет вспышку выстрела, то есть работает и как пламегаситель.

В 1970-е гг. в ЦКИБ СОО конструктором Л.В. Бондаревым для ВДВ была разработана СВУ («снайперская винтовка укороченная») на основе штатной СВД. Но принята на вооружение она не была. В 1993 г. её представили под индексом ОЦ-03. Заказчики от МВД выдвинули требование о «снайперском автомате». В итоге получилась СВУ-АС («снайперская винтовка укороченная, автоматическая, с сошкой», имеет также обозначение ОЦ-03АС).

ОЦ-03АС

Оружие выполнено по схеме «булл-пап» при укорочении ствола на 100 мм. Для снижения воздействия на стрелка отдачи служит трёхкамерное дульное устройство, выполняющее функции дульного тормоза, балансировочного грузика и прибора малошумной стрельбы.

Конструкторы Ковровского механического завода (КМЗ) разработали собственный вариант модернизации единого пулемёта ПКМ. Так появился опытный пулемёт АЕК-999 («Барсук»). В целом образец сохранил базовую схему ПКМа. На дульной части ствола установили прибор малошумной стрельбы. Отсутствие дульного пламени — благодаря ПМС — уменьшило засветку ночных прицелов.

К приборам малошумной стрельбы можно отнести российский «тактический глушитель» ТГП-А, представленный в 2005 г. Он крепится в качестве дульного устройства на штатные автоматы Калашникова калибра 5,45 или 7,62 мм и предназначен для снижения уровня звука выстрела при стрельбе штатными боеприпасами со сверхзвуковой скоростью пули. Т.е. главное назначение прибора — уменьшение акустической нагрузки на самого стрелка и устранение пламени выстрела.

Глушитель к пистолету-пулемёту Walther МP-К. Попытка комплексного решения вопроса снижения звука выстрела

Глушители с отражением потока.

Ударная волна отражается от передней стенки корпуса сложной формы и в результате многократного переотражения от обеих торцевых стенок и встречного гашения разнонаправленных волн, энергия снижается. Зигфрид Хюбнер, фирма «Карл Вальтер», Германия, 1970 г.

Рефлекторные глушители без перегородок:
а — однокамерный;
b— двухкамерный глушитель З. Хюбнера, Германия

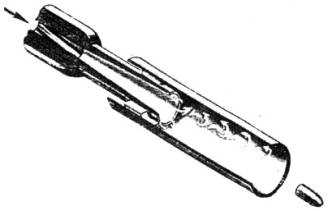

Экзотический глушитель-эжектор.

Вырвавшийся из конуса поток газов эжектирует окружающий воздух во внутреннем объёме цилиндрического насадка, охлаждает его и, интенсивно перемешиваясь с ним, охлаждается сам. Дипл Холзер, фирма «Тейлор», Англия, 1975 г.

Необычная конструкция глушителя: у патронника поперечные отверстия в стенке ствола соединяют его с параллельными каналами

Рис. Михаила ШМИТОВА Автор: Алексей АРДАШЕВ

lemur59.ru

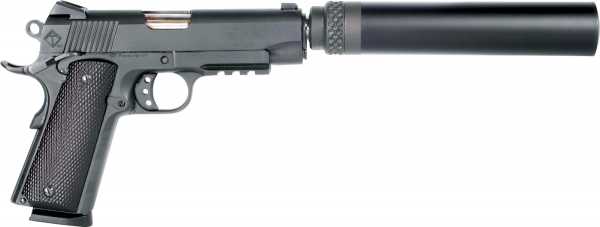

Глушители для короткоствола.

DIDI 07-10-2010 01:01

Давайте обсудим глушители для короткоствола.

За долгие годы сталкивался с различными глушителями для пистолетов. Их качество исполнения, конструкция,а главноеКПД сильно отличались друг от друга. Цены кстати говоря то-же.Безусловно залогом правильной работы нормально спроектированного и изготовленного глушителя является правильный боеприпас.

DIDI 07-10-2010 01:02

Давайте поделимся личным опытом и наблюдениями?
Оно вроде как может пополнить общую копилку знаний предмета.

DIDI 07-10-2010 01:05

Из личного опыта.
Наиболее благоприятными калибрами для рабты с глушителем являются 9Х17 и 45АСР, в их случае подбор дозвукового боеприпаса становится менее актуальным.
22LR не столь благодатный патрон ибо если и обладает умеренным обёмом пороховых газов, то тем не менее для корректной работы глушителя требует использование дозвукового боеприпаса.

DIDI 07-10-2010 01:08

кстати уже постил рентген работы глушителя под 22й

Ursvamp 07-10-2010 01:41

Не пойму никак — ну почему глушаки у нас запрещены?

DIDI 07-10-2010 01:46

quote:
Originally posted by Ursvamp:
Не пойму никак — ну почему глушаки у нас запрещены?

У вас где?
Вроде как я понимаю в Эстонии разрешены.Ursvamp 07-10-2010 02:06

quote:
Originally posted by DIDI:

Вроде как я понимаю в Эстонии разрешены

Наоборот. Как и лазерные указатели.

хотя Вы меня смутили — побегу полистаю закон. Все теперь стремительно меняется-вдруг разрешили уже, пока я спал!!!

О! Уже нашел — до года тюрьмы… ipec:

DIDI 07-10-2010 02:09

quote:
Originally posted by Ursvamp:

Наоборот. Как и лазерные указатели.
хотя Вы меня смутили — побегу полистаю закон. Все теперь стремительно меняется-вдруг разрешили уже, пока я спал!!!

Мне почему-то встречалось немало эстонцев с глушителями.Ursvamp 07-10-2010 02:14

quote:
Originally posted by DIDI:

Мне почему-то встречалось немало эстонцев с глушителями

В тюрьме?

Это последнее, что многие видели в жизни…

gp100 07-10-2010 02:30

http://www.gem-tech.com/store/pc/TUNDRA-2p53.htm

Стоит у меня на Глок 19. Если боеприпас дозвукавой, то очень тихо, даже не надо наушники. Стандартный боеприпас, весь громко, примерно как .22.

DIDI 07-10-2010 02:46

quote:
Originally posted by Ursvamp:

В тюрьме?
Это последнее, что многие видели в жизни…

Как ни странно там они не встречались. Evil_Kot 07-10-2010 05:10

quote:
Originally posted by DIDI:

Мне почему-то встречалось немало эстонцев с глушителями.

И тормозами…

Gilder 07-10-2010 08:00

Ух эти громкие эстонцы!

neil 07-10-2010 08:54

quote:
Originally posted by DIDI:

являются 9Х17 и 45АСР,

.. и 32АСР.

Бутылка от пепсиколы на стволе Скорпиона даёт возможность наслаждаться звуком летящих вверх гильз )

PILOT_SVM 07-10-2010 09:29

quote:
Originally posted by DIDI:
1. Наиболее благоприятными калибрами для рабты с глушителем являются 9Х17 и 45АСР, в их случае подбор дозвукового боеприпаса становится менее актуальным.
2. 22LR не столь благодатный патрон ибо

1. Естественно — .45 по определению дозвуковой. А при массе пули ок. 16 гр. вся убойность в наличии.
Абсолютно правильно, что англичане делали бесшумки именно под него.

Также ПБ — перфорация ствола и 9х18ПМ переходит в разряд бесшумок.
Единственно что неправильно — конструкцию самого глушака лучше бы сделали многокамерной. Неужели наилучшей оказалась система с двумя жиденькими косопоставленными перегородками?

2. точно

B_F 07-10-2010 11:01

quote:
Originally posted by Ursvamp:

В тюрьме?
Это последнее, что многие видели в жизни…

Если вы в чем то не в курсе, не пишит про это на форуме.
ДИДИ все правильно пишет. Если есть в разрешении спротивная категория, то глушитель использовать и устанавливать можно. Но только в тире. Прикрутишь в лесу — статья.

Копипейст для земляков.
_20-1. Tulirelva osad
2) Helisummuti on tulirelvaga tulistamisel tekkiva heli summutamiseks ettenähtud seadis. Helisummuti omandamise õiguse annab relvaluba, millele on kantud sporditulirelv. Helisummutit on lubatud omada ja vallata sporditulirelva kasutamise eesmärgil lasketiirus. Helisummuti on lubatud kinnitada sporditulirelvale vaid lasketiirus.

(3) Lasersihik on tulirelvale sihtimiseks ettenähtud seadis, kus sihtimiseks kasutatakse laserikiirt. Lasersihikut võib soetada, omada ja vallata vaid vastava spordialaga tegelemise eesmärgil.

Ursvamp 07-10-2010 12:04

quote:
Originally posted by B_F:

Если вы в чем то не в курсе, не пишит про это на форуме

quote:
Прикрутишь в лесу — статья

Так в чем я не в курсе?
Если следовать Вашей неземной логике — то пулеметы в Эстонии тоже разрешены. В тире-то можно пострелять.
А в России разрешен КС. Любой президент или премьер может им свободно владеть. ag111 07-10-2010 12:12

Все глушители сделаны неправильно. А как правильно, я не скажу.

B_F 07-10-2010 12:35

quote:
Originally posted by Ursvamp:

Наоборот. Как и лазерные указатели.
хотя Вы меня смутили — побегу полистаю закон. Все теперь стремительно меняется-вдруг разрешили уже, пока я спал!!!
О! Уже нашел — до года тюрьмы… ipec:

quote:
Originally posted by Ursvamp:

Так в чем я не в курсе?
Если следовать Вашей неземной логике — то пулеметы в Эстонии тоже разрешены. В тире-то можно пострелять.
А в России разрешен КС. Любой президент или премьер может им свободно владеть.

С логикой у меня все нормально. Название темы читали ?

Глушитель можно купить-продать, держать дома, а не в клубе. Прикрутить его на пистоль и стрелять из него в тире. До недавнего времени по закону гражданским его вообше нельзя было иметь.
А где можно стрелять из пистолета в Эстонии (самооборoну не рассматриваю) ? В том же самом месте где резрешено использовать и глушитель.

Стрельба в карьерах из чего угодно черевата.

Ursvamp 07-10-2010 13:16

quote:
Originally posted by B_F:

До недавнего времени по закону гражданским его вообше нельзя было иметь.

Раньше лазер можно было по отдельному разрешению префекта… Теперь это убрали — и сделали только для спортсменов. Т.е. на гражданский Глок я лазермаксовскую примочку и по разрешению не поставлю…
Не бывает законов без некоторой идиотинки..vulcan 07-10-2010 13:26

Если следовать Вашей неземной логике — то пулеметы в Эстонии тоже разрешены.

Да. И автоматы. В сейфе стоит. Дома. И что? Неземная логика ,по-моему у Вас. Вам так нужен лазер??

DIDI 07-10-2010 14:23

quote:
Originally posted by neil:
.. и 32АСР.
Бутылка от пепсиколы на стволе Скорпиона даёт возможность наслаждаться звуком летящих вверх гильз )

Понял, добавляем в список. Ursvamp 07-10-2010 14:46
quote:
Originally posted by vulcan:

Да. И автоматы. В сейфе стоит. Дома

Это на одиночном огне который? Опять лукавство…
Вернусь к теме — какая система эффективней глушит звук выстрела? Вот Олд Фарт говорит что с физическим разделением камер системы были только в СССР — это с резиновыми шайбами.. А они в сравнении с той что на роликах — чем хуже/лучше?
У меня был как раз с резинками внутри на .22 пистоле. На улице как средний хлопок в ладоши, на фоне городского шума почти не различим.
HEAVY METAL 07-10-2010 15:10
Диди, на первой фотке — сцукобластер, на второй — имитация глушителя, ето просто дульный тормоз с кожухом. И вообще если у глушака внутренности сделаны фрезованием куска дюраля ето компромис. Так дешевле выходит, а выглядит круто. Самое важное в глушаке ето кромка пульного отверстия, она «убирает» газ стремящийся обгонить пулю. Она должна быть под углом, формой конуса. А такое получить копанием болванки на фрезе невозможно. Поетому самые качествение ето составные с конусными втулками, но они сложны в производстве и соответствено выходят дороже. Хитрый Мап такие делает….
DIDI 07-10-2010 15:15
quote:
Originally posted by Ursvamp:

Это на одиночном огне который? Опять лукавство…
Вернусь к теме — какая система эффективней глушит звук выстрела? Вот Олд Фарт говорит что с физическим разделением камер системы были только в СССР — это с резиновыми шайбами.. А они в сравнении с той что на роликах — чем хуже/лучше?
У меня был как раз с резинками внутри на .22 пистоле. На улице как средний хлопок в ладоши, на фоне городского шума почти не различим.
Эластичные мембраны плохи тем, что нуждаются периодически в замене.
Кстати про мембраны на глушителе под мелкашку слышу впервые.
DIDI 07-10-2010 15:18
quote:
Originally posted by HEAVY METAL:
Диди, на первой фотке — сцукобластер, на второй — имитация глушителя, ето просто дульный тормоз с кожухом. И вообще если у глушака внутренности сделаны фрезованием куска дюраля ето компромис. Так дешевле выходит, а выглядит круто. Самое важное в глушаке ето кромка пульного отверстия, она «убирает» газ стремящийся обгонить пулю. Она должна быть под углом, формой конуса. А такое получить копанием болванки на фрезе невозможно. Поетому самые качествение ето составные с конусными втулками, но они сложны в производстве и соответствено выходят дороже. Хитрый Мап такие делает….
Я так понимаю, что «сцукобластер» вполне реален.
http://www.silencerco.com/Silencerco/#/osprey/
На второй фотке вполне рабочая конструкция, не идеальная, но вполне жизнеспособная. С дозвуковым патроном вполне сносно работает.
Кстати Фарт надеюсь мне простит, если его фотку запосчу. Вполне себе простая кострукция под 9Х17

Конуса дело хорошее, хотя правильно зделанные весьма трудоемки, здесь ты прав, но мне подобные конструкции попадались на винтовочных глушителях.
Ursvamp 07-10-2010 15:33
quote:
Originally posted by DIDI:

Эластичные мембраны плохи тем, что нуждаются периодически в замене.
Кстати про мембраны на глушителе под мелкашку слышу впервые.

А они и на автоматическом оружии стояли.. Не знаю только статистики, как часто эти глушаки перебирались.
На мелкахе мне тот глушак достался с пистолем. Вроде самопал — не было никаких надписей. Но очень качественный самопал!
HEAVY METAL 07-10-2010 15:36
Ну реален, и посмотрев на фотку скажешь — вах! И пошол заказывать. Ето и есть основная цель етих извилин. И мне в прошлом были очень интересны глушаки, тогда в законе они просто не существовали и один горе бизнесмен решил что можно на ето деньги заработать, та началя я читать и експериментировать, короче опыт есть… а потом, уже здесь на форуме смотрю и Мап пришел к етим выводам. Потом пойду в итоги искать маповский с втулками и притащу сюда…
DIDI 07-10-2010 15:46
quote:
Originally posted by HEAVY METAL:
Ну реален, и посмотрев на фотку скажешь — вах! И пошол заказывать. Ето и есть основная цель етих извилин. И мне в прошлом были очень интересны глушаки, тогда в законе они просто не существовали и один горе бизнесмен решил что можно на ето деньги заработать, та началя я читать и експериментировать, короче опыт есть… а потом, уже здесь на форуме смотрю и Мап пришел к етим выводам. Потом пойду в итоги искать маповский с втулками и притащу сюда…
Так поделитесь «накопленным опытом»,для того и тема. Я вот только как временный пользователь могу судить о тех или иных образцах, ну и ещё как читатель. А Вы их разрабатывать пытались, с Ваших-же слов, так одарите аудиторию частицей Ваших знаний.
Мап к сожалению пока нашей темой брезгует, а жаль.
vulcan 07-10-2010 16:45
quote:
Это на одиночном огне который? Опять лукавство…
Нет, самом,что ни на есть автоматическом.
Ursvamp 07-10-2010 17:15
quote:
Originally posted by vulcan:

Нет, самом, что ни на есть автоматическом

А-а, дорогу Кайтселийту!!
Я-то про обычных смертных, не рейнджеров, не военных, не спортсменов..DIDI 07-10-2010 17:20
Вот ещё интересная конструкция с основным моноблоком и отсекателями-завихритерителями газов выполненным одной деталью.
Old Fart 07-10-2010 18:28
quote:
Originally posted by Ursvamp:

Вот Олд Фарт говорит что с физическим разделением камер системы были только в СССР — это с резиновыми шайбами.. .
Я такого не говорил, не надо выдумывать. Я говорил, что резиновые шайбы уже нигде, кроме России много лет не используются.
Old Fart 07-10-2010 18:46
quote:
Originally posted by DIDI:
Ну а пока «чукча писатель» расскажет про простейший глушитель под мелкашку.
Мужык, который сделал этот глушитель, сам пишет на silencer talk, что недоволен результатом.
HEAVY METAL 07-10-2010 21:11
quote:
Originally posted by DIDI:
Так поделитесь «накопленным опытом»,для того и тема. Я вот только как временный пользователь могу судить о тех или иных образцах, ну и ещё как читатель. А Вы их разрабатывать пытались, с Ваших-же слов, так одарите аудиторию частицей Ваших знаний.
Мап к сожалению пока нашей темой брезгует, а жаль.
Не везет Мапу в последнее время, сначала злой Нет съел его ник, а потом вместо в Испанию попал к туркам и больше с него ни весть, ни кость…
Вот глушак/мапенфафен/ с конусными втулками, но внутри глушака входят где то 10/ети справа/ — остальное там стоит для заблуды противника
filin 07-10-2010 21:26
quote:
резиновые шайбы уже нигде, кроме России много лет не используются.

Резиновые мембраны в советских ПБС служат не для глушения звука. Без них не работает автоматика АК.В глушителях советского и российского оружия под патроны 9х18,9х39 резиновых мембран нет.Old Fart 07-10-2010 21:39
quote:
Originally posted by filin:

Резиновые мембраны в советских ПБС служат не для глушения звука. Без них не работает автоматика АК.В глушителях советского и российского оружия под патроны 9х18,9х39 резиновых мембран нет.
Я помню, Вы уже писали об этом.
HEAVY METAL 07-10-2010 21:49
Филин, не знаю етот глушак /для ПМ/ что здесь делали наша ли разработка или ваша, но было внутри куча резинок, где то 12, толщиной 3мм/завтра посмотрю и сделаю схемку/. Цель етого колхоза была не только убрать газов но и немножко замедлить скорость пули, стандартный патрон коряво глушится , он почти сверхзвуковой…
filin 07-10-2010 22:21
От глушителя на ПМ у нас отказались — скорость и форма пули выдавали слишком сильный звук. Дерягин разработал ПБ с двухкамерным глушителем, у него скорость пули ниже чем у ПМ (сброс части газов через отверстия в стволе).
http://www.weaponplace.ru/images/pb_razbor.jpg
HEAVY METAL 07-10-2010 22:27
Интересно как глушил етот ексцентрический на Стечкин… пуля там уже сверхзвуковая
filin 07-10-2010 22:38
quote:
Интересно как глушил етот ексцентрический на Стечкин… пуля там уже сверхзвуковая

Дозвуковая. Так же сброс газов был. Ствол сверленый, на нем кожух из нержавейки — на тех которые я видел.filin 07-10-2010 23:11
Прочитай — там тоже снижали скорость пули, как и в ПБ.
DIDI 08-10-2010 01:22
quote:
Originally posted by Old Fart:
Мужык, который сделал этот глушитель, сам пишет на silencer talk, что недоволен результатом.

Тогда этот вычёркиваем. DIDI 08-10-2010 01:24
Вот кстати интересный вопрос про срок службы тех или иных конструкций. Как быстро изнашивается, какой за ним уход и как часто нужно чистить?
Old Fart 08-10-2010 01:36
quote:
Originally posted by DIDI:
Вот кстати интересный вопрос про срок службы тех или иных конструкций. Как быстро изнашивается, какой за ним уход и как часто нужно чистить?
Очень быстро изнашивается алюминиевая first baffle, которая в blast chamber. Поэтому даже в алюминиевые глушаки имеет смысл ставить blast chamber из нержавейки.
DIDI 08-10-2010 03:32
А на 22й алюминиевые детали дольше живут?В смысле детали из алюминия нежелательны только на калибрах типа 9Х19 40 и 45,или на 22м то-же не желательны?
Old Fart 08-10-2010 03:47
quote:
Originally posted by DIDI:
А на 22й алюминиевые детали дольше живут?В смысле детали из алюминия нежелательны только на калибрах типа 9Х19 40 и 45,или на 22м то-же не желательны?
Я думаю, что они там практически вечные. Только пока я видел всего одну конструкцию с алюминиевыми baffles, которую гарантированно можно разобрать не разрушая, после пары тысяч выстрелов. Это — Sparrow от Silencerco.
DIDI 08-10-2010 03:50
quote:
Originally posted by Old Fart:
Я думаю, что они там практически вечные. Только пока я видел всего одну конструкцию с алюминиевыми baffles, которую гарантированно можно разобрать не разрушая, после пары тысяч выстрелов. Это — Sparrow от Silencerco.

Наверное можно замочить в соответствующем растворителе практически любую конструкцию. А уже потом разбирать, зачем-же сразу ломать.
У Sparrow от Silencerco орегинальная конструкция, хотя и цены кусаются, в варианте под 22й как-то сильно дорого по сравнению с конкурентами, в более крупных калибрах цена выглядит как-то более оправданной учитывая эксклюзивность конструкции.
DIDI 08-10-2010 04:23
quote:
Originally posted by Old Fart:
Замочить можно, конечно, но вот те растворители, которые растворяют свинец, сначала растворят алюминий, и только потом возьмутся за свинец, алюминий в этом процессе выступит в качестве анодной защиты свинца (на яхтах в конце сезона видели, что от цинковых и алюминиевых анодов остается?)

Тоесть единственный выход разбирать его почаще в процессе эксплуатации?Old Fart 08-10-2010 04:35
quote:
Originally posted by DIDI:

Тоесть единственный выход разбирать его почаще в процессе эксплуатации?
Да, и пескоструить.
HEAVY METAL 08-10-2010 15:24
Нашел чертеж нашего глушака для ПМ, смотрю резинки там 8шт х 3мм, общая длина 200мм, диаметр 30мм. Нет смысла напрягатся пейнтить, етот колхоз так или иначе с обычным ПМ хрен заглушит, ему нужен неавтоматический пистолет…
HEAVY METAL 08-10-2010 15:40
quote:
Originally posted by DIDI:
Вот кстати интересный вопрос про срок службы тех или иных конструкций. Как быстро изнашивается, какой за ним уход и как часто нужно чистить?
Если с резиной — обычно не больше 20 в., потом ее менять надо. Дуралевого глушака можно мыть водой, нафиг разбирать? Даже потом/когда мокрый/ лучше заглушает. И никакая химия не нужна…
Мне кажется что все ети комерческие глушаки одни лохотроны… такие цены! Вложен там материал стоимостю 10 Еуро, а труд — не больше часа… Нормалная цена думаю должна быть 50 Е, не больше, и после 1000 в, когда уже засран, пахнет плохо и краска слезла — в мусор….
DIDI 08-10-2010 19:10
Мне недавно попался в руки глушак который приятель под свою мелкашку купил в Финляндии за 35Евро, так он был весь пластмассовый, кроме коротенькой металлической трубки накручивающейся на ствол.
Надо будет его потом спросить сколько это изделие у него прожило.
HEAVY METAL 08-10-2010 21:40
Вот схема глушака для ПМ,дешевый и ефективный. Из стали сделана только первая втулка, что накручивается на ствол/стандартная резьба — М13х1.25 левая/, корпус — дюралевая труба ф35х2мм, длина 140-145мм,дистанционные втулки внутри 5шт,внешний диаметр ф31мм, продольное отверстие ф14мм, длина — как получится, вентиляционные отверстия — ф5-6мм,стенка 1.5мм. Резина / черная хрень между втулками-5шт/ толщиной 3мм, самое удачный донор ето камора грузовика. На первых 2 отверстие ф8мм, на следующих — ф2мм. Отверстие на заглушке спереди — 14мм. Производственая стоимость 20Е…
neil 09-10-2010 03:39
neil 09-10-2010 03:42
quote:
Originally posted by filin:

Резиновые мембраны в советских ПБС служат не для глушения звука. Без них не работает автоматика АК.В глушителях советского и российского оружия под патроны 9х18,9х39 резиновых мембран нет.
HEAVY METAL 09-10-2010 21:34
Естествено…. ударная волна выстрела идет вперед — в атмосферу а аж потом етот «ежектор» может всосать некоторое количество воздуха. Ето просто пламегаситель. Мап, а мои конусные втулки вот какие/явно у нас дюраль дешевле/:
DIDI 10-10-2010 05:07
Тоесть типа такого?

Ursvamp 10-10-2010 17:10
Во бляха, стреляющий глушак!! От непревзойденных мастеров оружейного дизайна из U.K.

neil 10-10-2010 17:18
Эх Хевий, не додумался ты!
Стрела вставляется в ствол снаружи, на конце штока капсюль.
Бабах! шток выдвинулся и стрела улетела в цель. Газы остались внутри неё
mister.Haid 13-10-2010 03:21

Интересует?
DIDI 13-10-2010 15:42
Кстати что меня всегда прикалывало, так это когда в Российской креминальной хронике показывали ТТ с глушителем у кого-либо изьятый. Боеприпас 7,62Х25 наверное один из наименее пригодных для работы с глушителем.
Я честно говоря никогда живьём это не видел и уж тем более не стрелял, но здаётся мне, что девайс не слишком тихий получался.
DIDI 13-10-2010 15:45
quote:
Originally posted by mister.Haid:
Интересует?

А что это?filin 13-10-2010 15:48
Глушители в наше время применяют и для сверхзвуковых пуль. На некотором расстоянии они затрудняют локализацию стрелка, изменяют звук выстрела. Проме того, срельба с глушителем более комфортна для стрелка — слышал, что в Германии их применяют во время стрельб на штатных винтовках бундесвера. Не знаю, правда ли.извините за офф.
mister.Haid 13-10-2010 15:53
«Саундмодератор» калибра .22 , здесь, на ганзе продают, под заказ, около 40 долларов…
http://guns.allzip.org/topic/25/525603.html
DIDI 13-10-2010 16:02
quote:
Originally posted by filin:
Глушители в наше время применяют и для сверхзвуковых пуль. На некотором расстоянии они затрудняют локализацию стрелка, изменяют звук выстрела. Проме того, срельба с глушителем более комфортна для стрелка — слышал, что в Германии их применяют во время стрельб на штатных винтовках бундесвера. Не знаю, правда ли.извините за офф.

Стреляли как-то из винтовки в калибре 338 ЛапуаМаг с такназываемым саундмодератором, патрон был с обычной навеской и массой пули 250грэйн, так звук выстрела как от 308го,тоесть тише, чем из 338,но всё равно очень и очень громко.Ursvamp 13-10-2010 16:10
quote:
Originally posted by DIDI:

показывали ТТ с глушителем у кого-либо изьятый

Юзал дивайс, тоже кажись самопал был.
Меня интересовало всегда — где стволики с резьбой берутся для ТТ?DIDI 13-10-2010 16:17
quote:
Originally posted by Ursvamp:

Юзал дивайс, тоже кажись самопал был.
Меня интересовало всегда — где стволики с резьбой берутся для ТТ?

Так он должен был быть сильно громкий Ursvamp 13-10-2010 16:33
quote:
Originally posted by DIDI:

Так он должен был быть сильно громкий

Из-за самопальности? Наоборот по-моему.. Но не с чем сравнить.
На той ТТхе стоял гильзоприемник на затворе. Проволочка на винтиках, в проволочку продет мешочек.
Стволы с нарезкой видел сменные, но вот откуда они? Может, кто наваривает грамотно?DIDI 13-10-2010 18:43
quote:
Originally posted by Ursvamp:

Из-за самопальности? Наоборот по-моему.. Но не с чем сравнить.
На той ТТхе стоял гильзоприемник на затворе. Проволочка на винтиках, в проволочку продет мешочек.
Стволы с нарезкой видел сменные, но вот откуда они? Может, кто наваривает грамотно?
Нет не из-за самопальности. Глушитель если он грамотно зделан отсечёт газы так, что-бы не было лишнего шума происходящего от газов, но пуля идущая на скорости более 333М/С(плюс минус, зависит ещё и от температуры, давления и влажности воздуха)преодолевая звуковой барьер производит немменьше шума. Отсюда и патроны субсоники в ряде калибров. Сомневаюсь,что подобные были у Вашего ТТ.
Что касается стволов, то ствол на ТТ квалифицированный токарь может спокойно зделать из ствола от Трёхлинейки или Максима. Помню сменные ствалы на Максим с военных складов в первой половине девяностых в Питере вояки на базаре продавали.
Ursvamp 13-10-2010 19:39
quote:
Originally posted by DIDI:

Сомневаюсь, что подобные были у Вашего ТТ.

Не у моего ( тьфу тьфу тьфу ), и патроны тогда были какие придется.
Любопытно, какая доля в звуке выстрела приходится именно на пулю, и какая на газы. Как влияет форма пули, скорость, калибр..
Сходство процесса звука от сверхскоростной пули имеется при щелкании бичем. Как выстрел. И рвет ткани тела на захлесте как взрывной волной.
Чисто умозрительно, вычитая из грохота ТТ грохот ПМ, можно получить звук выстрела ТТ при идеальном глушаке?
DIDI 13-10-2010 20:51
quote:
Originally posted by Ursvamp:

Не у моего ( тьфу тьфу тьфу ), и патроны тогда были какие придется.
Любопытно, какая доля в звуке выстрела приходится именно на пулю, и какая на газы. Как влияет форма пули, скорость, калибр..
Сходство процесса звука от сверхскоростной пули имеется при щелкании бичем. Как выстрел. И рвет ткани тела на захлесте как взрывной волной.
Чисто умозрительно, вычитая из грохота ТТ грохот ПМ, можно получить звук выстрела ТТ при идеальном глушаке?
На моём опыте стреляя из мелкокалиберного пистолета с глушителем выстрел тише субьективно где-то на половину, но всё-же воспринемается как выстрел. Берём патроны субсоник и стреляем ими, звук у мелкокалиберного пистолета становится как у степлера забивающего скрепки в фанеру.
Стреляем из пистолета Беретта 98(9Х21)с глушителем патроны обычные, звук выстрела получается довольно громким, почти как у мелкашки стреляя без глушителя, зарежаем субсоник(в моём случае самодельный с опытным путём подобранной навеской и тяжёлой пулей в 145грэйн),звук выстрела как очень глухие хлопки типа открывания бутылки шомпанского, немного перекрываемый характерным металлическим лязгом затвора.
Это где-то субьективные ощущения.
Полюбому пуля должна быть дозвуковой.
Думаю, что в ТТ подобного можно достигнуть просто разобрав патрон и отсыпав часть пороха(тут надо экспериментировать).
filin 13-10-2010 21:08
От глушителя на ПМ в СССР отказались не просто так. Околозвуковая пуля (в СССР замерял — ПМ давал 320 м/сек) шумит сильно. ПБ из-за сброса части газов из ствола давал 280-290 м/сек и хорошо глушился. Патроны к ВСС и АС дают примерно такую же скорость (ессно, из перфорированного ствола).
Unnamed Player 14-10-2010 20:26
Не нашел тему Старого-«Для тех кто любит тишину»,по этому пощу здесь, просьба тапками не кидатся.
И так немного картинок с выставки «Оружие и безопасность 2010″Украина Киев.
Unnamed Player 14-10-2010 20:28
«Форт» он же «Тавор»
Unnamed Player 14-10-2010 20:32
Снайперская винтовка «Форт 301» с «фортовским» же ПБСом.
Лицо сотрудницы красноречиво говорит-«как же вы все меня за…ли!»
Unnamed Player 14-10-2010 20:35
Тот же ствол:

Unnamed Player 14-10-2010 20:53
За что я «люблю» Ганзу так это за «временные трудности» и глюковатость. (((((
Ursvamp 15-10-2010 12:10
quote:
Originally posted by Unnamed Player:

Лицо сотрудницы красноречиво говорит-«как же вы все меня за…ли!»

Причем она то ли заканчивает одеваться после этого, то ли снова раздевается.. Мужиков пушки возбуждают, а разрядиться некуда.. DIDI 15-10-2010 23:19
Посмотрев на даму на фото, понял,что из двух зол выберают всё-же меньшее, и мой выбор склонился в пользу выставленного на стенде оружия.
svt1941 16-10-2010 04:41
Согласно надписи на футболке, девушка на фото продается только за наличку- чеки и кредиткарты не проидут
B_F 16-10-2010 16:50
Это Форт все сам производит или из израильских комплектуюших ?
igor61 16-10-2010 17:18
.
gunslover 16-10-2010 18:29
Интересно.. Я вс
guns.allzip.org
Как устроен глушитель для огнестрельного оружия
Задали вопрос — как устроен глушитель. Вопрос возник не просто так, а по итогам просмотра очередного голливудского фильма, в котором выстрел из пистолета с глушителем практически не слышен. Так ли это? Действительно ли так тихо происходит выстрел? Давайте разбираться.
Самая громкая часть выстрела — это взрыв порохового заряда в патроне и последующая волна пороховых газов, вылетающая из ствола вслед за пулей. Температура и давление этой волны значительно больше, чем температура и давление атмосферы, и, вырвавшись из ствола, газ мгновенно расширяется, создавая звук выстрела. Глушитель, в первую очередь, призван бороться именно с этим явление, охлаждая газ и снижая его давление перед вылетом из ствола.
Но это далеко не всё. Дело в том, что звук, кроме пороховых газов, создаёт ещё и сама пуля. В современном оружии скорость пули выше скорости звука, а это создаёт ударную волну, двигающуюся за пулей. Эту составляющую глушитель убрать не способен, так как пуля успевает разогнаться в стволе, ещё до того, как глушитель снизит давление газа. С этим можно бороться только либо конструктивно изменяя оружие (например, укорачивая ствол, чтобы пуля в нём не успевала разогнаться до отверстий, снижающих давление), либо конструктивно изменяя сам патрон (специальные дозвуковые патроны).
Есть и ещё звуки — механический лязг затвора, удар бойка по капсюлю и т.д. Даже вытесняемый пулей воздух из ствола создаёт хлопок. Всё это вместе — довольно громко, и, даже если у вас суперглушитель, полностью убирающий первую причину звука, всё равно будет громко. И заметно. И только совершенно глухой не услышит звук выстрела с глушителем в соседней комнате.
А зачем же тогда он нужен, этот глушитель, если он нихрена не работает, спросите вы. Ну, во-первых, я не говорил, что он не работает. Я говорю, что он работает не так, как часто показывают в фильмах. Он глушит звук, и если выстрел происходит с приличного расстояния, его можно и не услышать. Кроме того, он гасит вспышку пламени у ствола, что затрудняет обнаружение стрелка. Ну и вообще глушитель изначально предназначен не для джеймсовбондов, а, вы не поверите, для охоты. Чтобы первый выстрел, не попавший в цель, не спугнул дичь. И вот там он вполне на месте, ибо в дичь с расстояния в метр никто не стреляет, а расстояния в несколько десятков метров вполне способны скрыть выстрел из оружия с глушителем.
Ну и всё же, как же он устроен, этот самый глушитель? Самое простое устройство — это надульная насадка, где есть одна или несколько камер, разделённых поперечными стенками. Действие их основано на расширении пороховых газов до выхода из ствола, что ведет к уменьшению давления, а, значит, к снижению громкости выстрела. Пороховые газы, двигаясь вслед за пулей, последовательно расширяются и охлаждаются в камерах глушителя, в которых постепенно теряют свою энергию. Такой глушитель одновременно играет роль пламегасителя. Так или иначе, все глушители работают именно по этому принципу, отличаясь только формой, размером и материалом изготовления.
Ну и, кстати, глушители бывают не только для ручного огнестрельного оружия. Но и для пушек покрупнее. Значительно покрупнее. Например, для танков. Или самоходок. В общем, для всего что бахает и бабахает, и местоположение чего желательно как можно дольше скрывать от врага. А круто смотрится, правда? Что-то такое прямо хтоническое… Ну или фаллическое 😉
www.gvorn.ru
Первые глушители звука выстрел оружия, глушители Максим, Брамит
Самые первые, нашедшие применение глушители звука выстрела огнестрельного оружия, были дульными и многокамерными устройствами расширительного типа, в которых поперечные диафрагмы делили внутренний объем корпуса устройства на отдельные отсеки — расширительные камеры. Пороховые газы, двигаясь вслед за пулей, последовательно расширяясь и охлаждаясь в камерах, постоянно теряли свою энергию, существенно снижая звуковое давление на выходе устройства и вспышку выстрела.
Первые глушители звука выстрела огнестрельного оружия, имевшие коммерческий успех, сконструировали изобретатель пулемета Х.С. Максим и его сын Х.П. Максим. Различные варианты их конструкции, запатентованные в 1908-1910 годы, представлены ниже.
В 1910 году Максим организовал промышленное производство модели, показавшей наилучшие результаты. В 1911 году Э. Тирлер получил патент на глушитель звука выстрела, в котором использован ряд конструктивных элементов, впоследствии широко применяемых в том числе в глушителях новейшей конструкции. Устройство глушителя Э. Тирлера представлено на рисунке ниже.
Глушитель располагался эксцентрично стволу и имел внутри корпуса еше две трубки. Одна проходила вдоль оси канала ствола и содержала 12 конических дефлекторов, узкой частью направленных к стволу. Поток пороховых газов разделялся и направлялся к стенкам трубки. Вокруг второго-пятого корпусов, считая от ствола, в стенках трубки были выполнены отверстия, сквозь которые пороховые газы проходили в другую трубку, внутри которой находилась первая.
Схема глушителя звука выстрела Э. Тирлер.
Первая порция газов, следовавших перед пулей и за ней, попадая в эту трубку, резко расширялась и двигаясь вдоль нее по ходу полета пули, попадала в корпус самого глушителя через множество мелких отверстий, расположенных в передней части стенки трубки. Корпус был заполнен металлической сеткой и мелкой стружкой из меди или латуни. Пройдя в корпусе в обратном направлении через эту преграду, газы стравливались через щелевые отверстия в нижней задней части глушителя.

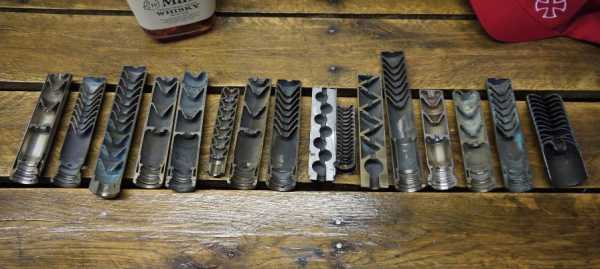

Сложился традиционный вариант конструкции глушителя расширительного типа, представляющего собой сопряженную с дульным срезом оружия камеру предварительного расширения относительно большого объема и следующих за ней нескольких расширительных камер, разделенных между собой диафрагмами с центральным отверстием, диаметр которого незначительно превышал калибр оружия.
Объемы камер могут быть как одинаковыми, так и уменьшающимися по направлению к выходу пули из глушителя. Диафрагмы глушителя имели различную конструкцию и геометрическую форму. К примеру, на рисунке ниже представлена схема устройства простейшего глушителя с отклонением газового потока коническими перегородками от оси к периферийной части, образующими ряд расширительных камер одинаковой формы и объема.
Продолжением развития конструкции дульных многокамерных глушителей расширительного типа стало создание глушителя, составляющего неотъемлемую часть оружия — интегрированного. Схема конструкции простейшего интегрированного глушителя, включающего классическую дульную насадку, приведена ниже. Для конструкции глушителя интегрированного типа характерно перфорирование выходной части ствола радиальными отверстиями, расположенными по дну нарезов.
Через них часть пороховых газов отводится в глухую расширительную камеру, расположенную вокруг ствола. Ввод пороховых газов из канала ствола приводит к снижению скорости пули до дозвуковой. Конструкция глушителя позволяет уменьшить длину оружия по сравнению с применением дульного глушителя. Это улучшает эксплуатационные характеристики. Как правило, практическая реализация этой конструкции представляет собой комбинацию с дульной насадкой, которая составляет вторую часть такого глушителя, выполненную в общем со стволом корпусе.

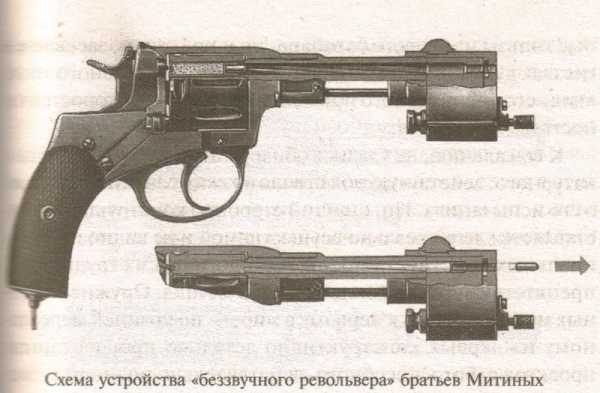

Множество конструкций глушителей появилось в годы первой мировой войны. Фирма «Стивенс» предложила удачную конструкцию в 1914 году. В России глушители успешно разрабатывал А. Эртель, предложивший свою конструкцию в 1916 году, В СССР глушители разрабатывали Маркевич, Короленко, Гуревич, позднее братья Митины — прибор «Брамит».
До второй мировой войны это направление военной техники не получило значительного развития, так как тактика ведения боевых действий не предусматривала скрытого уничтожения живой силы противника на малых дистанциях, за исключением партизанских действий. Этим объясняется отсутствие бесшумного оружия в армиях стран мира и Красной Армии до середины 30-х годов, хотя конструкции различных «звукоглушителей» описаны в учебниках для школ оружейных техников еще за 1934 год.
В годы мировой войны глушители уже широко применялись. Интерес к проблеме глушения звука выстрела оживился в связи с ростом значения разведывательно-диверсионных операций в тылу противника, что привело к появлению соответствующих военных формирований и быстрому развитию специального вооружения для них. Специальные разведывательно-диверсионные и партизанские группы ГРУ ГШ и НКВД в тылу немецких войск успешно применяли штатные и снайперские винтовки, образца 1981/1930 годов, и карабины образца 1938 года системы Мосина с глушителем «Брамит».
Схема и устройство глушителя звука выстрела «Брамит».
Глушители звука выстрела Брамит представляют собой цилиндрический корпус, состоящий из двух частей, соединяемых с помощью резьбы. В переднюю часть (I) вставляли два резиновых, обтюратора, один (2) из которых зажимался при скручивании частей корпуса, а другой (3) при закручивании крышки (4), имеющей выходное отверстие (5). Обтюраторы разделяли внутренний объем глушителя на две камеры. В первой камере расположен отсекатель опережающих пулю пороховых газов.
Глушители звука выстрела «Брамит» имели диаметр 32 мм и длину 140 мм. Полная длина вместе с посадочным местом на ствол оружия, аналогичным штыковому (байонет), составила 232 мм. Обтюраторы имели толщину 15 мм. При вылете пуля пробивала поочередно оба обтюратора и выходила из прибора. Пороховые газы из канала ствола, расширяясь в первой камере, теряли давление и медленно стравливались через боковые отверстия наружу.
Часть пороховых газов, прорвавшихся вместе с пулей через первый обтюратор, расширилась таким же образом во второй камере и стравливалась через боковое отверстие наружу. В результате этих процессов звук выстрела гасился. При стрельбе с прибором «Брамит» применялся патрон с легкой пулей и уменьшенным зарядом пороха. В немецкой армии на вооружении состоял карабин Маузер 98К с глушителем, который от «Брамита» отличался только узлом крепления на стволе. При стрельбе из карабина также применялись патроны с дозвуковой скоростью.
По материалам книги «Приборы снижения уровня звука выстрела для автоматов».
Коновалов Н.А., Пилипенко О.В., Скорик А.Д., Кваша Ю.А., Коваленко В.И.
survival.com.ua
