Отечественное гладкоствольное охотничье оружие
Ижевский механический завод производит следующие модели охотничьих ружей для промысловой и любительской охот и спорта: ИЖ-26, ИЖ-26Е, ИЖ-27, ИЖ-27Е, ИЖ-58, ИЖ-58М, ИЖ-25Т, ИЖ-25К, ИЖ-18, ИЖ-18Е. Ранее он выпускал ИЖ-54, ИЖ-12 и ИЖ-17. Теперь эти модели сняты с производства.
Каждая из вышеуказанных моделей характеризуется следующими данными.
Модель ИЖ-26. Это внутрикурковая двустволка с горизонтальным расположением стволов 12 калибра, сделана она на базе ружья модели ИЖ-54 такого же калибра. Отличается оно от предшествующей марки следующим:
ружье имеет автоматический предохранитель, запирающий спусковые рычаги, что повышает безопасность в обращении с ружьем и в то же время позволяет произвести плавный спуск курков;
запирающий механизм упрощен, хотя, как и прежде, остается тройным. Вместо поперечного болта Гринера сделана верхняя запорная планка, надвигающаяся на небольшой упор и являющаяся продолжением прицельной планки.
Это позволило уменьшить размеры ствольной коробки, а вместе с тем снизить общий вес ружья. Подствольные крюки запирает рамка Дж. Пэрдэя. Курки имеют отбой (то есть возврат после удара по бойкам), и потому бойки под действием возвратных пружинок утапливаются в отверстия лба ствольной коробки, что предохраняет их от поломки при открывании стволов и облегчает само открывание ружья, так как концы бойков не трутся о поверхности капсюльных колпачков.
Боевые пружины пластинчатые, двухперые обеспечивают очень короткий и энергичный удар пр бойкам.
Ложа сделана из ореховой древесины, может быть с прямой или с пистолетной формой шейки. Цевье сделано с охватом стволов с боков.
По удобству обращения с ружьем, «живучести» его частей и механизмов и другим эксплуатационным характеристикам, кучности боя, находящейся в пределах 55%’ и выше для правого ствола и 65% и выше—для левого,— стоит на уровне лучших иностранных моделей своего класса. Каналы стволов и патронники хромированы. Вес ружья около 3,3 кг, общая длина—1145 мм, длина стволов —730 мм, длина патронников — 70 мм.
Рис. 35. Двуствольное ружье с горизонтальным расположением стволов модели ИЖ-26Е
Ружье ИЖ-26Е (рис. 35) отличается от ИЖ-26 только тем, что имеет эжекторный механизм, выбрасывающий при открытии стволов использованные гильзы или патроны, давшие осечки. Эжекторный механизм повышает скорострельность ружья, так как охотнику не нужно извлекать использованные гильзы из патронников, а остается только вставлять патроны в патронники, автоматически освободившиеся от использованных гильз.
Рис. 36. Двуствольное ружье с вертикальным расположением стволов модели ИЖ-27
Выпуск ружей ИЖ-26 производят в рядовом и штучном исполнении.
Ружье предназначено для любительской и промысловой охот.
Модель ИЖ-27 (рис. 36) сконструирована на базе внутри-куркового двуствольного ружья ИЖ-12 с вертикальным расположением стволов 12 калибра и представляет собой дальнейшую модернизацию упомянутого ружья.
Стволы отъемные, имеют специальные дульные сужения; каналы стволов и патронники хромированы, что значительно облегчает эксплуатацию и уход за ружьем.
Запирание стволов одинарное, осуществлено широким клином, входящим в специальный паз в нижней части ствольной муфты.
Ударно-спусковой механизм смонтирован на отдельном основании, имеет перехватыватели курков (интерсепторы) и автоматический предохранитель, запирающий спусковые рычаги с шепталами и спусковые крючки одновременно. Курки имеют отбой и отделены от бойков. Боевые пружины витые, спирально-цилиндрические. Механизм ружья позволяет производить плавный спуск курков.
Эжекторный механизм ружья отличается оригинальной конструкцией, позволяющей включать и отключать его по желанию стрелка.
Ружье ИЖ-27 обладает хорошей кучностью боя, до 60% для нижнего ствола и до 70% —для верхнего.
Рис. 37. Двуствольное ружье с горизонтальным расположением стволов модели ИЖ-58
Отъемные стволы соединены между собой межствольными планками, а в казенной части —общей муфтой, имеющей шарнирное соединение со ствольной коробкой ружья.
Ложа и цевье—-оригинальной формы, сделаны из ореха. Затылок приклада оформляют резиновым амортизатором или пластмассовой накладкой.
По «живучести» частей и механизмов и кучности боя ружье относится к лучшим моделям своего класса, выпускаемым известными зарубежными фирмами.
Вес ружья 3,2-—3,3 кг. Длина стволов — 730 мм.
Ружье предназначено для любительской и промысловой охот, но может быть с успехом использовано на спортивной стрельбе по летящим мишеням на специальных охотничьих стрельбищах.
Модель ИЖ-58М разработана на базе ружья ИЖ-58 (рис. 37) с целью расширения номенклатуры этого ружья по калибрам. Завод выпускает это ружье 12, 16 и 20-го калибров. Соответственно вес ружей по калибрам: от 3,1 до 3,2 кг; от 2,7 до 2,9 кг и от 2,6 до 2,8 кг. Длина стволов 12 и 16-го калибров — 730 мм, а 20-го калибра —675 мм. Кучность боя не менее 50% для правого ствола и не менее 60% —для левого.
Горизонтально расположенные стволы имеют стандартные дульные сужения (то есть получок и чок). Каналы стволов и патронники хромированы. Запирание стволов тройное: с помощью продолжения верхнего ключа (рычага) на верхний упор, являющийся продолжением прицельной планки и запорной планкой Дж. Пэрдэя на нижние подствольные крюки. Стволы с помощью переднего подствольного крюка, рамки цевья и осевого болта образуют шарнирное соединение со ствольной коробкой.
Предохранитель неавтоматический, жестко запирающий спусковые рычаги с шепталами и спусковые крючки. С целью повышения безопасности в обращении с ружьем у курков сделаны предварительные предохранительные взводы, становящиеся на шептала после отбоя курков и в случае срыва боевых взводов курков с шептал без нажима на спусковые крючки, то есть при ударе или сотрясении ружья. Ударно-спусковой механизм смонтирован на отдельном основании.
Рис. 38. Спортивно-тренировочное ружье с вертикальным расположением стволов модели ИЖ-25Т для стрельбы на траншейной площадке
Выталкивание использованных гильз производится экстрактором (выталкивателем) обычной конструкции.
Ложу и цевье изготовляют из бука или ореха. Ложевая шейка может быть прямой или пистолетной формы. Ружье обладает высокой степенью «живучести» и надежностью в эксплуатации.
Оно предназначено для промысловой и любительской охот.
Модель ИЖ-25 является модификацией и дальнейшим конструктивным развитием ружья ИЖ-12 с вертикальным расположением стволов только 12 калибра. Ружье имеет две разновидности — ИД-25-Т и ИЖ-25-К, отличающиеся одна от другой длиной стволов, их сверловкой в дульной части, общим весом и назначением. Так, например, ружье ИЖ-25Т (рис. 38) имеет длину стволов 750 мм со специальными дульными сужениями, обеспечивающими для нижнего ствола кучность боя от 55 до 60%, а для верхнего —от 65 до 70%’. Ружье имеет общий вес от 3,5 до 3,8 кг и предназначено для стрельбы на спортивных площадках траншейного типа.
Ружье ИЖ-25К сделано для стрельбы на полукруглой площадке (ските), где требуется ровная и широкая дробовая осыпь на дистанциях от 4 до 25 м и хорошая маневренность ружья, так как стрельба ведется навскидку. Из этих соображений ружье имеет длину стволов 650 мм, нижний ствол без дульного сужения (цилиндр), а верхний ствол с обратным конусом (раструбом или воронкой). Такого типа сверловка дульных частей стволов обеспечивает на дистанции 20 м полное покрытие мишени с кругом 750 мм в диаметре.
Вес ружья —от 3,3 до 3,7 кг.
Ружье ИЖ-25 в обоих вариантах может быть использовано на любительской охоте.
Вариант с индексом «Т» подходит для стрельбы по уткам, гусям, зайцам и т. п., а с индексом «К»—для стрельбы по болотной и боровой дичи из-под собаки, на вечерних утиных перелетах и т. п., то есть там, где требуется широкая дробовая осыпь на небольших дистанциях стрельбы.
Запирание стволов одинарное, осуществлено с помощью широкого клина, входящего в специальный паз в нижней части ствольной муфты.
Ударно-спусковой механизм смонтирован в так называемой рамке, состоящей из нижнего основания, задней стенки ствольной коробки, хвостовика ствольной коробки и стойки-тройника, скрепляющей концы нижнего основания и хвостовика ствольной коробки, а все вместе — с ложевым болтом при присоединении ложи к ствольной коробке.
Ударный механизм имеет перехватыватели курков и их отбой после удара по бойкам. Спусковой механизм сделан с одним спусковым крючком, обслуживающим оба ствола в любой последовательности благодаря наличию специального селектора (переводчика, избирателя). Для того, чтобы первый выстрел произошел из верхнего ствола, нужно предварительно нажать с тыльной стороны на спусковой крючок в направлении от ложи к стволам. При этом будет едва слышен слабый щелчок и спусковой крючок окажется переключенным на ударный механизм верхнего ствола. Если необходимость в такой последовательности выстрелов (то есть верхний — нижний ствол) почему-либо отпала, то для восстановления обычного порядка работы стволов (то есть нижний — верхний) достаточно полностью открыть стволы и закрыть их опять.
Если не нажимать на спусковой крючок с тыльной стороны, то спусковой механизм обеспечивает постоянное срабатывание стволов в определенной последовательности, то есть сначала, при первом нажиме на спусковой крючок, срабатывает нижний ствол, а затем, при повторном нажиме, — верхний.
Предохранитель неавтоматический, запирает спусковые рычаги.
Ружье сделано с вентилируемой прицельной планкой и цевьем с отверстиями дЛя лучшего охлаждения стволов.
Ложа и цевье сделаны из ореховой древесины. Ложа имеет шейку пистолетного типа и общую форму, называемую «Монте-Карло», с затылком, прикрытым резиновым амортизатором для смягчения удара в плечо стрелка при выстреле.
Модель ИЖ-18Е представляет собой конструктивную модернизацию одноствольного внутрикуркового ружья ИЖ-18. Оно имеет эжекторный механизм, легко отключаемый перед открыванием ствола, если нет необходимости в автоматическом выбросе гильзы из него.
У ружья есть неавтоматический кнопочный предохранитель и указатель взвода курка. Оно имеет плавный спуск курка, и курок можно взвести, не переламывая ствола, с помощью рычага запирающего механизма (нажав и отпустив его) на случай осечки.
Канал ствола сверлен с дульным сужением и обеспечивает; на дистанции 35 м кучность от 60 до 65%. Он вместе с патронником хромирован.
Ружье благодаря простой конструкции обеспечивает долговечную и надежную работу во всех климатических условиях.
Затылок приклада снабжен резиновым амортизатором, смягчающим отдачу.
Небольшой вес ружья (для 12 и 16 калибров — от 2,6 до 2,7 кг и для 20, 28 и 32 калибров —от 2,4 до 2,6 кг) делает его удобным для ходовых охот, и потому оно в первую очередь предназначено для промысловой охоты, но может быть использовано и на любительской охоте. Длина ствола при 12 и 16 калибрах — 730 мм, а при 20, 28 и 32 калибрах — 675 мм.
Тульское охотничье оружие
К числу ружей, выпускаемых в г. Туле, относятся следующие модели: ТОЗ-БМ, ТОЗ-63, ТОЗ-66, ТОЗ-34, ТОЗ-34Е, МЦ-20, ТОЗ-50, МЦ-21, МЦ-7, МЦ-8, МЦ-9, МЦ-11 и ряд других.
Модель ТОЗ-БМ (рис. 39), является двустволкой с горизонтальным расположением отъемных стволов, чаще всего 16-го калибра и очень редко — 20-го. Каналы стволов имеют стандартные дульные сужения (получок и чок). Соединение стволов со ствольной коробкой и их запирание осуществляются посредством ствольных крюков, оси шарнира (осевого болта), цевья, поперечного болта (штифта) и рамки запирания с приводом от верхнего рычага (ключа). Спусковой механизм смонтирован на отдельном нижнем основании. Ударные механизмы внешнекурковые, смонтированы на отъемных металлических досках, боковые. Они имеют отбой (возврат) курков, благодаря чему автоматически становятся предохранительными взводами на шептала после удара по бойку. Предохранительные взводы курков становятся на шептала и в случае срыва взведенных курков с шептал без нажима на спусковые крючки. Перед выстрелом курки необходимо взвести от руки. Гильзы или патроны при открывании стволов выдвигаются из патронников специальным экстрактором (выталкивателем).
Ложу изготовляют из бука полупистолетной, пистолетной или прямой формы. Цевье отъемное, с рычажной защелкой.
Ружье имеет очень простую отделку металлических деталей и выпускается в крупносерийном производстве.
Длина стволов 700—725 мм, общий вес ружья 2,75—3,25 кг.
Рис. 39. Двуствольное ружье с горизонтальным расположением стволов модели ТОЗ-БМ
Ружье модели ТОЗ-63 отличается от ТОЗ-БМ тем, что имеет хромированные каналы стволов и лучшую внешнюю отделку.
Модель ТОЗ-34, (рис. 40) представляет собой двуствольное внутрикурковое дробовое охотничье ружье 12-го калибра с вертикально расположенными стволами. Ружье разработано в двух вариантах: с обычным выталкивателем (экстрактором) гильз и патронов и с эжекторным механизмом, автоматически выбрасывающим при открывании стволов использованные гильзы и осечки. Ружье, снабженное эжекторным механизмом, в свою очередь, имеет два варианта. Один вариант ружья работает так, как это принято у всех ружей с эжекторным механизмом, т. е. механизм постоянно срабатывает после спусков курков. Во втором варианте эжекторный механизм можно или полностью отключить, или оставить один из стволов (любой) со срабатывающим эжектором, а другой без его срабатывания, и гильза будет в этом случае только выталкиваться из патронника.
Ружье имеет весьма оригинальную конструкцию соединения стволов со ствольной коробкой с помощью двух полукольцевых выступов на боковых поверхностях ствольной муфты и соответствующих им пазов в ствольной коробке. Ударно-спусковой механизм ружья по конструкции не похож ни на одну из систем отечественных и иностранных ружей и является своеобразным решением его устройства нашими конструкторами.
Этот механизм отличается простотой устройства и надежностью. Он имеет перехватыватели курков (интерсепторы) и боевые пружины, сделанные из рояльной проволоки в виде подковок, одними концами соединяемыми с курками, а другими — с основанием ударно-спускового механизма.
Рис. 40. Двуствольное ружье модели ТОЗ-34 с вертикальным расположением стволов
Эти боевые пружины очень долговечны, так как работают с относительно малым напряжением, равномерно распределяющимся по всей пружине.
Ударно-спусковой механизм по своей конструкции не подвержен влиянию ни низких, ни высоких температур и во всех случаях работает безотказно.
Предохранитель (неавтоматический) запирает спусковые крючки, а вместе с тем блокирует и все детали ударно-спускового механизма.
Такое устройство предохранителя, да еще при наличии пе-рехватывателей курков, делает ружье совершенно безопасным в обращении со стороны его конструкции.
Ударно-спусковой механизм смонтирован на отдельном основании.
Ложа пистолетной формы и неотъемное цевье сделаны из ореховой древесины. Затылок приклада снабжен резиновым амортизатором или пластиной из пластмассы.
Вес ружья 3,1 кг, общая длина—1150 мм, длина стволов 720 мм. Кучность боя достигает 70%. Ружье выпускают в серийном и штучном исполнении.
Ружье модели ТОЗ-66 с горизонтальным расположением стволов 12-го калибра и внешними курками. Сделано ружье на базе ТОЗ-63 16-го калибра с хромированными стволами.
Ружье имеет усиленную ствольную коробку, стволы длиной 720 мм со стандартными дульными сужениями (правый ствол — получок, а левый —чок). Общая длина ружья 1145 мм. Его вес 3,2 кг. Ложа пистолетной формы, сделана из березовой древесины. Кучность боя доходит до 65%.
Ружье МЦ-20 — одноствольное трехзарядное магазинное 20, 28 и 32-го калибров, разработано в двух вариантах: с ложей и ствольной коробкой из пластмассы и с деревянной ложей и металлической ствольной коробкой. Ружье в пластмассовом варианте выпускалось в 20-м калибре (сейчас снято с производства), а с деревянной ложей —28 и 32-го калибров.
Ружье с деревянной ложей пригодно для эксплуатации в различных климатических условиях.
Кучность боя ружья дробью доходит до 60%. Вес ружья 2,5 кг, общая длина 1170 мм, длина ствола — 675 мм.
Ружье предназначено для промысловой охоты, но имеет ряд конструктивных недостатков, мешающих его нормальной эксплуатации, а именно: затвор трудно разобрать и собрать в полевых условиях; если стебель затвора будет случайно повернут относительно остова затвора, то вставить затвор в ствольную коробку будет практически невозможно.
ТОЗ-50 отличается от моделей ТОЗ-БМ, ТОЗ-63 и ТОЗ-66 тем, что это ружье изготавливают в 28 и 32-м калибрах. Общий вес ружья колеблется от 2,6 до 2,8 кг. Длина ствола 720 мм. Ружье предназначено для промысловой охоты.
МЦ-21 (рис. 24) представляет собой самозарядное одноствольное ружье с трубчатым подствольным магазином на 4 патрона. Пятый патрон вставляют в патронник. Ствол отъемный 12-го калибра имеет полное дульное сужение, обеспечивающее кучность боя на дистанции 35 м 65% и более.
Действие ружья основано на откате от отдачи подвижного подпружиненного ствола по системе Браунинга.
Затвор продольно скользящий с боевым упором круглого сечения. Во время выстрела ствол, прочно скрепленный с затвором, откатывается от отдачи в крайнее заднее положение, при этом очередной патрон из магазина перехватывается ствольной отсечкой, сжимается пружина откатно-накатного устройства.
Израсходовав полученную энергию на сжатие накатной пружины, на трение тормозного устройства, на сжатие боевой пружины, на взведение курка, на сжатие возвратной пружины затвора, на трение направляющих выступов затвора и ствола о ствольную коробку, — ствол с затвором останавливаются в крайнем заднем положении, затвор задерживается на специальном останове, захватывающем подвижный стебель с рукояткой. Ствол же под действием своей пружины устремляется вперед и увлекает за собой на небольшое расстояние остов затвора. В этот момент от воздействия выступа рукоятки затвора на нижнюю поверхность стенки косого паза боевого упора последний опускается вниз и происходит разобщение затвора со стволом. Затвор остается на месте, а ствол с возрастающей скоростью движется вперед. Вместе с затвором остается и использованная гильза, будучи захваченной зацепом выбрасывателя и держателем гильзы. В определенный момент отражатель, находящийся на хвостовике ствола, наносит удар в закраину гильзы и она вылетает в окно ствольной коробки. В тот момент, когда ствол займет крайнее переднее положение, он утопит ствольную отсечку патрона и последний под действием пружины магазина будет с силой вброшен на лоток подающего механизма и отожмет защелку лотка. Поскольку лоток связан с остановом затвора, то под давлением возвратной пружины затвора останов спустится вниз, а лоток поднимется вверх. Затвор, освободившись от останова, пойдет с. возрастающей скоростью вперед, по пути наткнется на поднятый подавателем очередной патрон, дошлет его в патронник и опустит лоток вниз и он зафиксируется защелкой на месте. Остов затвора дойдет до крайнего переднего положения, отожмет правую отсечку патронов из магазина и удержит его своим упором. Зацеп выбрасывателя и держатель заскочат за закраину гильзы. Остов затвора остановится, а стебель с рукояткой продолжит движение вперед и выступ рукоятки нажмет на верхнюю стенку косого паза боевого упора, и он, переместившись вверх, войдет в отверстие боевого упора в хвостовике ствола. Произойдет прочное сцепление затвора со стволом. Ружье будет готово к очередному выстрелу. Чтобы произвести следующий выстрел, стрелок должен отпустить спусковой крючок и нажать на него вновь — и выстрел повторится. При нажиме на спусковой крючок курок освободится и под действием боевой пружины нанесет удар по ударнику с бойком, а последний передаст его на капсюль патрона. Произойдет выстрел и все ранее описанное повторится и будет повторяться до тех пор, пока не прекратится повторный нажим на спусковой крючок или не будут израсходованы все патроны в магазине. При израсходовании патронов в магазине затвор остается в заднем положении на останове.
Ружье имеет очень простую отделку. Ложа сделана из ореховой древесины с пистолетной формой шейки. Ствол с вентилируемой прицельной планкой имеет длину 750—760 мм. Общий вес ружья 3,2—3,4 кг.
Ружье МЦ-7 двуствольное внутрикурковое с вертикальным расположением стволов 12-го калибра. Это ружье штучного изготовления высокого класса, предназначено для любительской охоты. Стволы длиной 750 мм, имеют стандартные дульные сужения (получок и чок), соединяются со ствольной коробкой посредством ствольных крюков, шарнира, образованного осевым болтом и цевьем. Цевье отъемное, крепится защелкой. Запирание осуществляется с помощью двух рамок (верхней и нижней). Ударно-спусковой механизм “с двумя “Спусковыми крючками смонтирован на нижнем отъемном основании, имеет интерсепторы (перехватыватели) курков. Предохранитель автоматический. Ружье имеет эжекториый механизм, выбрасывающий использованные гильзы или патроны с осечками.
Ложа ореховая с пистолетной или прямой шейкой, с выступом под щеку или без него. Вес ружья 3,2 кг, общая длина 1170 мм. Кучность боя достигает 70—80%’. Ружье имеет богатую отделку и гравировку разного типа.
Ружье может быть изготовлено 16 и 20-го калибров.
МЦ-8 (рис. 41) предназначено для спортивной стрельбы на траншейной и полукруглой площадках.
Стволы отъемные, в зависимости от их назначения, имеют специальные дульные сужения или дульные раструбы. Соединение стволов со ствольной коробкой осуществляется посредством ствольной муфты, шарнира и защелки, а запирание —с помощью болта (штифта) на специальные выступы ствольной муфты и широкого клина, вхсн дящего в соответствующий паз в нижней части ствольной муфты. Гильзы и патроны выдвигаются общим выталкивателем. Ружье имеет вентилируемую прицельную планку и неавтоматический предохранитель.
Калибр только 12, общий вес 3,4—3,6 кг. Длина стволов для стрельбы на траншейной площадке — 750 мм, а для полукруглой—675 мм. Кучность боя длинных стволов: нижнего ствола — 65%, верхнего— 75%. Стволы расположены в вертикальной плоскости.
МЦ-9 предназначено для стрельбы на площадке только траншейного типа. Вертикально расположенные стволы имеют специальные дульные сужения, обеспечивающие поражение мишеней на дистанциях до 50 м. Стволы отъемные. Соединение стволов со ствольной коробкой осуществляется посредством шарнира, образованного осевым болтом, ствольным крюком и рамкой цевья, а запирание производится с помощью поперечного болта (штифта) на торцевые выступы казенной части стволов и запирающей рамки на ствольные крюки. Ударный механизм смонтирован на отдельных боковых металлических досках, имеет перехватыватели курков и длинные боевые пружины, располагающиеся под стволами и обеспечивающие длительную и надежную работу замков. Спусковой механизм может быть в двух вариантах: с двумя спусковыми крючками автономного действия и универсальный, когда каждый спусковой крючок обеспечивает возможность стрельбы поочередно из обоих стволов в разной последовательности, и как обычно —с последующими нажимами на каждый из спусковых крючков в отдельности.
Рис. 42. Двуствольное ружье с горизонтальным расположением стволов модели МЦ-11
Ружье имеет автоматический предохранитель, вентилируемую прицельную планку и эжекторный механизм. Калибр только 12, вес ружья 3,6—3,8 кг, длина стволов —750 мм. МЦ-П (рис. 42) с горизонтальным расположением стволов, предназначено для спортивной стрельбы и любительской охоты. Выпускается с одной или двумя парами стволов. Соединение отъемных стволов со ствольной коробкой осуществляется посредством шарнира, образованного осевым болтом, подствольным крюком и рамкой цевья, а запирание производится с помощью передней части рычага на выступ в торце казенной части стволов и рамки запирания на оба иодствольных крюка. Ударный механизм с внутренними курками имеет перехватыватели (интерсепторы) их. Спусковой механизм с двумя обычными спусковыми крючками автономного действия или универсальный смонтирован на отдельном основании. Автоматический предохранитель жестко запирает спусковые рычаги и вместе с ними спусковые крючки. Ружье имеет эжекторный механизм.
Калибр 12, вес ружья 3,5—3,7 кг, длина стволов 750 мм.
Статьи по теме:
Главная → Справочник → Статьи → Блог → Форум
ilovehunting.ru
Выбор охотничьего ружья отечественного производства
Прежде чем купить охотничье ружье каждый охотник должен определиться какой характер предполагаемых охот ему близок, и выбирать ружье нужно в соответствии со своими физическими данными.
Для охоты на гусей и уток во время перелетов, для стрельбы с подъезда, для добычи лисицы на пищик и для спортивной стрельбы на траншейном стенде приобретается дальнобойное ружье, то есть ружье с повышенной дальностью эффективного выстрела. Во всех перечисленных случаях значительная масса ружья 3,4-3,9 кг не является проблемой даже для человека среднего телосложения.
Дальность эффективного выстрела зависит от плотности дробового снопа на дальних охотничьих дистанциях. А эта последняя обусловлена двумя факторами: количеством дроби в патроне и способностью ружья бить кучно. Количество дроби в снаряде зависит от калибра ружья и его предназначения. Чем больше калибр тем больше и принимаемый ружьем снаряд дроби. Так, отечественные ружья 16-го калибра принимают снаряд массой30 г, а 12-го калибра -35 г. Но ружья могут делаться под облегченные снаряды и, наоборот, под утяжеленные. Облегченное ружье «Голланд и Голланд» с двухдюймовым патронником 12-го калибра стреляет всего25 гдроби, а ружье 12-го калибра «Магнум» выбрасывает при выстреле снаряд массой46 г. В зависимости от того, под какой снаряд спроектировано ружье, в стволах высверливают патронники различной длины:51 мм(облегченное),65 мм(нормальное),70 мм(усиленное) и75 мм(«Магнум»). Напомним, что в 10-м калибре длина патронников бывает иной.
Кучность боя зависит от сверловки ствола и в первую очередь от конструкции канала в дульной части. Канал на всем своем протяжении, включая и дульную часть, может иметь один и тот же диаметр, то есть быть строго цилиндрическим. Такая сверловка дает незначительную кучность — порядка 35%. А наибольшая кучность достигается чоком — дульным сужением на 0,9-1,3 ммособых очертаний.
Мерой кучности служит процентное отношение числа дробин, попавших с дистанции35 мв круг диаметром75 см, к числу дробин, находившихся в патроне.
В таблице сознательно опущены данные о ружьях меньшего калибра, чем 20-й, поскольку из-за слишком незначительного количества дроби в патронах эти ружья для спортивной охоты не пригодны.
Чоки бывают различной конструкции, но чаще всего состоят из двух участков: заднего (переходного) конической или параболической формы и переднего (дульного) строго цилиндрического. Цилиндрический участок дульного сужения в 12-м калибре может быть уже основной направляющей части канала ствола на 0,2-1,3 мм. Теоретически, чем сильнее сужение, тем выше должна быть кучность боя при стрельбе из данного ствола. Но практика показывает, что от чока с сужением в1 ммможно получить кучность и в 50, и в 85 %. Дело в том, что кучность боя зависит не только от величины сужения. Большую роль играет соотношение длины заднего конического и переднего цилиндрического участка. Влияет на кучность и форма перехода от основной направляющей части канала к сужению и от сужения к цилиндрическому конечному участку. Когда требуется достичь от ружья кучности свыше 70 %, форму сужения изменяют и проверяют результат. Это повторяют до тех пор, пока не достигнут заданной кучности. Однако в основном зависимость кучности от степени дульного сужения просматривается. И все же окончательную оценку кучности боя следует давать после стрельбы по пробным мишеням стандартно снаряженными патронами.
Кучность боя, выраженная в процентах, дает представление о характере дробового снопа, но еще ничего не говорит о дальнобойности ружья. Предположим, что два ружья с одинаковой кучностью боя (в процентах) с дистанции35 мпринесут в круг диаметром75 смодно-130 дробин (калибр 12 «Магнум» со снарядом46 г), а другое — 66 (калибр 20 с патронником65 мм). Предположим, что 66 дробин обеспечивали необходимую плотность осыпи. Но с дистанции45 мв круг попало бы всего лишь около 40 дробин и плотность осыпи была бы недостаточной. Ружье же, положившее в круг 130 дробин с дистанции35 м, с дистанции45 мположит около 80 дробин, то есть больше, чем двадцатка с35 м. А это позволяет при большом снаряде использовать дробь на номер крупнее, которая в полете сохраняет скорость лучше и, следовательно, обладает большей пробивной способностью.
Из ружей отечественного производства для дальней стрельбы наиболее пригодны ижевские и тульские бокфлинты 12-го калибра, предназначенные для стрельбы на траншейном стенде. Из ружей же серийного производства пригодны все ружья 12-го калибра, в том числе и самозарядное ружье МЦ 21-12. Заметим, что масса МЦ 2112 -3,7 кг. Ему на смену завод готовит газоотводное самозарядное ружье ТОЗ-87 с массой 3,2 кгг. Поскольку серийные ружья редко показывают кучность боя выше 60-65 %, то патроны к ним для стрельбы на дальние дистанции надо снаряжать с концентраторами.
При охоте с легавой собакой или при вытаптывании затаившейся дичи первый выстрел делают обычно с небольшого расстояния и только второй, в случае промаха, с большей дистанции. Поэтому для таких охот удобнее всего двустволка, у которой правый (нижний) ствол дает кучность порядка 35-50 %, а левый (верхний) обеспечивает кучность в пределах 55-65 %. Поскольку такая охота связана с продолжительной ходьбой, то при выборе ружья нельзя пренебрегать его массой. Не по силам тяжелое ружье, особенно если его целый день носить наизготовке: это вызывает утомление, а утомленный человек уже не может метко стрелять. Таким образом, в данном случае основную роль будут играть физическая сила и выносливость охотника. В Западной Европе предельной массой ружья для ходовых охот для мужчины массой около70 кгсчитается3 кг. Приняв за основу такое соотношение масс охотник — ружье, можно считать, что ружье для ходовых охот не должно быть тяжелее 1/23 массы охотника. Иными словами, мужчина массой90 кгможет без переутомления пользоваться ружьем в3,9 кг, а человеку массой в60 кгпотребуется ружье с массой не более2,6 кг.
Двустволки отечественного производства 16-го и 12-го калибров серийного производства имеют массу 3,2-3,4 кг, то лицам, физически более слабым или весящим менее нормы, можно рекомендовать одностволку Иж-18 12-го или 16-го калибра. Есть еще одна возможность приобрести охотничье ружье, масса которого будет менее3 кг. Это — двустволки иностранного производства. Также ЦКИБ в Туле выпускает двадцатки МЦ105 и МЦ7 с массой не более2,9 кг.

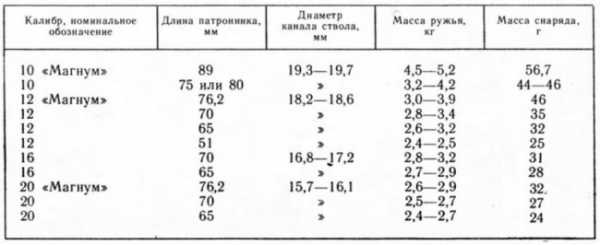

Калибры дробовых ружей и соответствующее им величины
При охоте в лесу стрелять приходится близко, в связи с чем бой ружья должен быть раскидистым. Наиболее подходящими сверловками являются цилиндрическая и с раструбом, применяемая на круглых стендах. Если по местным условиям бой из этих ружей окажется слишком кучным, то придется прибегнуть к помощи рассеивателей. Во Франции фирма «Гошэ выпускает ружья специально для охоты в лесу. Это — двустволка 12-го калибра со стволами длиной всего56 см. Левый ствол цилиндрический, а правый снабжен нарезами, идущими по винтовой линии. Такие нарезы способствуют интенсивному рассеиванию снаряда и позволяют вести стрельбу охотнику на дистанциях от 8 до16 м.
Если человек сильно ограничен в средствах, то его выбор ограничивается ижевской одностволкой или двустволками — тульским курковым ружьем и бескурковками Иж-58 и Иж-43 в самых простых вариантах. Выбор между одностволкой и перечисленными двуствольными ружьями делается на основании физических возможностей самого охотника.
Далее, может возникнуть вопрос: курковое или бескурковое ружье надежнее? При спортивной охоте бескурковка скорострельнее и безопаснее куркового ружья. Но в промысле, при обходах егерских участков, особенно в экспедициях курковое ружье удобнее: носить ружье приходится целый день, а выстрелить раз-другой. Приходится иногда спать с заряженным ружьем. Когда же курки спущены, то и заряженное ружье сравнительно безопасно.
При покупке ружья для ходовых охот может возникнуть дилемма — 16-й или 12-й калибр? Если ружья этих калибров весят одинаково или разница не превышает100 г, то предпочтение надо отдать 12-му. При одинаковой «процентной» кучности 12-й калибр дальнобойнее. А при одинаковой плотности осыпи у 12-го калибра будет шире убойный круг и стрельба будет продуктивнее. Напротив, если разница в массе ружей будет существенной, то лучше остановиться на 16-м калибре. То, что будет потеряно на дальнобойности, возместится с лихвой меньшей утомляемостью и более меткой стрельбой.
Если средства позволяют, то есть смысл взять вертикалку (бокфлинт). Из последнего можно несколько быстрее прицелиться. При выстреле из нижнего ствола он не так сильно толкает стрелка в скулу, как в случае горизонталки. Зимой, когда стрелять приходится в перчатках, бокфлинт удобнее держать за его глубокое цевье. В то же время конструкция бокфлинта несколько сложнее, из-за чего он обычно получается несколько тяжелее горизонталки.
Начинающему охотнику может попасться ружье с одним спусковым крючком, работающим поочередно на оба ствола. К такому крючку можно привыкнуть и успешно эксплуатировать на охоте. Однако у одиночных спусковых крючков есть и свои недостатки. Инерционные системы, в которых спусковой крючок ружья переключается на следующий замок силой отдачи, не срабатывают в случае осечки при втором нажатии на крючок. Механические системы имеют тенденцию сдваивать выстрелы, когда стрелок неплотно охватывает шейку ложи. Ижевская система — механическая, но снабжена инерционным разобщителем, теоретически предупреждающим сдвойки.
Опыт, объясняющий зависимость посадистости ружья от распределения масс по его длине
Чем лучше ружье сбалансировано, чем более оно посадисто, тем более легким оно кажется, находясь в руках стрелка. Балансом ружья называют расстояние от казенного среза стволов до центра масс (центра тяжести). Чем меньше это расстояние, тем лучше. Однако заливкой свинца под затыльник ложи центр масс можно сместить под самый казенный срез стволов. Только от этого податливость ружья усилиям стрелка не только не улучшится, а, наоборот, ухудшится, поскольку возрастет его инерция (точнее, момент инерции). Поэтому под хорошим балансом надо понимать такое распределение масс по длине ружья, при котором его концы будут относительно облегчены, а основная масса будет сосредоточена между руками стреляющего. При этом центр масс должен находиться в 10-12 смвпереди переднего спускового крючка. Такое распределение масс обеспечивает хорошую маневренность ружья, его послушность воле стрелка. Именно это свойство повиноваться усилиям стреляющего быстро направить ружье в точку прицеливания называется посадистостью.

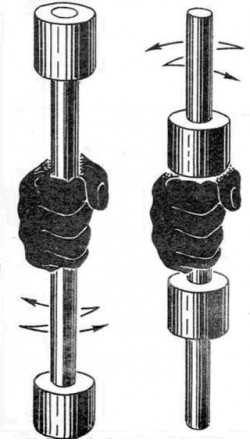

Чтобы яснее представить себе эффект распределения масс по длине ружья, проделаем следующий опыт. На концы деревянного стержня наденем и закрепим свинцовые грузы. Держа стержень за его середину, попробуем покрутить его то в одну, то в другую сторону. Сопротивление стержня будет значительным. Теперь сдвинем грузы к середине стержня, к самой руке, и повторим пробу. На этот раз сопротивление стержня резко уменьшится. Из этого следует, что при одной и той же массе ружей ружье с короткими стволами будет более посадистым, чем ружье с длинными. Для 12-го калибра вполне достаточной является длина стволов66 см, а для 16-го — даже 60. Однако при еще более коротких стволах маневренность ружья начинает ухудшаться. При стрельбе влёт методом рывка или навскидку, если инертность ружья слишком мала, стрелок перестает чувствовать его направление.
Теневые кольца и тени в стволе цилиндрической сверловки
Осмотр ружья включает осмотр стволов, проверку приплотки (пригонки) стволов к коробке и испытание системы замков. Обязательно охотнику покупающему ружье нужно заглянуть внутрь стволов. Если направить стволы на границу света и тени, например на переплет окна, в стволе будет видно два или три круга и два темных участка. Круги должны быть концентрическими и приближаться к строгой окружности, а темные участки должны иметь более или менее прямые края. Особое внимание следует уделить темным прямоугольникам. Если их края имеют выхваты или, наоборот, выдающиеся выступы, то от такого ружья следует воздержаться — канал имеет выхваты и местные расширения. Если приобретается подержанное ружье, то надо проверить степень побитости каналов раковинами. Хотя раковины и мало сказываются на бое ружья, но могут стать предлогом для его списания при очередной перерегистрации. Зеркальная чистота стволов в подержанном, особенно высококачественном ружье, обязательно наводит на мысль, что ружье было шустовано. Сколько при этом со стенок канала было снято металла и в каких местах, определить без специальных приборов возможно. Напротив, несколько небольших пятен в каналах стволов, особенно при общей хорошей сохранности ружья, говорят за то, что каналы остались в своем первозданном виде. Точно так же свежее покрытие наружных поверхностей стволов оксидировкой должно настораживать: на стволах могли быть большие вмятины, отпаянные планки, могли быть и заправленные раздутия.
Крепление планок к стволам не мешает проверить как на старых, так и на новых ружьях. Планки нигде не должны отставать от стволов. Помимо внимательного осмотра, рекомендуется повесить стволы за передний крюк (хотя бы на палец) и простучать планки маленьким деревянным молоточком. Если звук всюду будет звонким, то отставания планки нет. Там же, где она отстала, звук получится дребезжащим. Кроме того, на бокфлинтах следует проверить прямизну прицельной планки. Планки нередко бывают кривыми, и по ним будет очень трудно целиться.
У стволов бывает еще один и при том очень существенный недостаток — неплотная посадка стволов в ствольной муфте. К сожалению, при осмотре нового ружья этого заметить нельзя. Зато на подержанном ружье стык стволов с муфтой бывает явственно виден, как бы аккуратно ни осаживали назад стволы. Такое ружье покупать нельзя, поскольку уже после нескольких выстрелов стволы снова начнут вылезать из муфты.
Важным качеством ружья является хорошая, плотная пригонка подствольных крюков к коробке. Качество пригонки можно проверить двумя способами.
Во-первых, снимают цевье, ложу упирают в бедро, одной рукой берут за шейку ложи и большим пальцем отжимают рычажок затвора. Пальцами другой руки плотно прижимают стволы к подушкам коробки. Затем производят резкие движения туда-сюда поперек ружья. Если затвор имеет люфт, то палец, лежащий на стыке ствола и коробки, ощутит мелкие, но резкие толчки. Если биение будет едва заметным, то ружье покупать можно. До войны недорогие ружья Зауэра всегда имели незначительный поперечный шат, что не мешало им верно служить многие годы. Если же толчки по пальцу будут чувствительными, а тем более, если биение будет улавливаться и ухом, то ружье подлежит выбраковке.

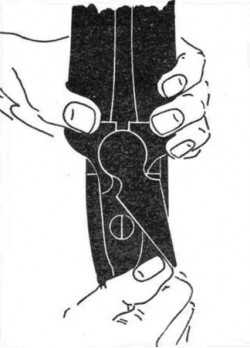

Положение пальцев правой и левой руки при определении люфта затвора
