ГАЗ-АА
ГАЗ-ММ
Модернизированный вариант «Полуторки» с более мощным двигателем мощностью 50 лошадиных сил, новым карданом, рулевым управлением и усиленной подвеской. Выпускался с 1938 по 1950 год.
ГАЗ-ММ-В
Упрощенный вариант «Полуторки». Двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колёсах, оставлена только одна фара головного света, боковые борта не откидывались.
ГАЗ-ААА
Грузовой автомобиль повышенной проходимости с колесной формулой 6х4 и грузоподъемностью 2 тонны. Выпускался с 34 по 43 год. Было выпущено 37373 автомобилей, вот такое вот веселое число! На его базе выпускались как штабные автобусы, так и военная техника — бронеавтомобили, боевые химические машины и бронетранспортеры.
ГАЗ-410
Самосвал на шасси ГАЗ-АА с цельнометаллическим кузовом и меньшей грузоподъемностью — 1.2 тонны. Выпускался с 34 по 46 годы.
ГАЗ-42

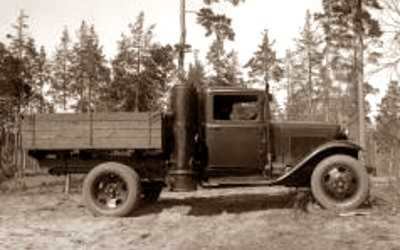

Грузовой автомобиль, с газогенераторной установкой построенный на базе «Полуторки», работал на твердом топливе и в прямом смысле ездил на дровах. Мощность двигателя составляла 35-38 лошадиных сил, а грузоподъемность без дров 1 тонна, с полной загрузкой дровами чуть более 800 кг.
ГАЗ-43
Автомобиль, так же как и ГАЗ-42 работал на твердом топливе, но вместо дров использовался уголь. Газогенераторная установка была меньше по габаритам. Годы выпуска 1938 — 1941.
ГАЗ-44
Модификация с газобаллонной установкой, в качестве топлива использовался сжиженный нефтяной газ. Выпускалась в 1939 году.
ГАЗ-55
Выпущенный в количестве 12044 экземпляров, советский санитарный автобус на шасси ГАЗ-ММ. Серийное производство было организовано в 1938 году на Горьковском автосборочном заводе (с 1940 года — автобусный филиал ГАЗа). В 1942 году конструкцию машины значительно упростили. Передние крылья делали уже не методом глубокой штамповки, а также как на ГАЗ-ММ-В гнули из плоского листа, аналогично выполняли и задние брызговики, устанавливалась только левая фара, передние тормоза отсутствовали.
Производство ГАЗ-55 продолжалось и после войны. Снят с производства в конце 1950 года
ГАЗ-60
Полугусеничный грузовик повышенной проходимости. Выпускался с 1938 по 1943 годы малой партией. Всего было выпущено чуть более 1000 экземпляров ГАЗ-60 и его модификаций.
ГАЗ-65
Гусенично-колесная модификация ГАЗ-АА. На стандартные задние колеса накладывались гусеницы, эти задние колеса и приводили в движение автомобиль. В 1940 году была выпущена опытная партия, в количестве около 2000 экземпляров. Конструкция оказалась неудачной и впоследствии к ней уже не возвращались. Опыт проектирования, испытаний и эксплуатации таких автомобилей показал, что создание полугусеничников на базе стандартных автомобилей приводило к чрезвычайно низкой их долговечности, так как при установке гусеничного хода все остальные агрегаты оставались неизменными, и из-за увеличения несущей способности движителя они работали с большими перегрузками. Частые поломки и отказы конструкции были типичны для эксплуатации полугусеничных автомобилей.
ГАЗ-03-30
Гражданский автобус на шасси ГАЗ-АА рассчитанный на 17 пассажиров. Каркас кузова был деревянным с металлической обшивкой. Самая распространенная модель автобуса довоенного времени. Годы выпуска 1933-1950

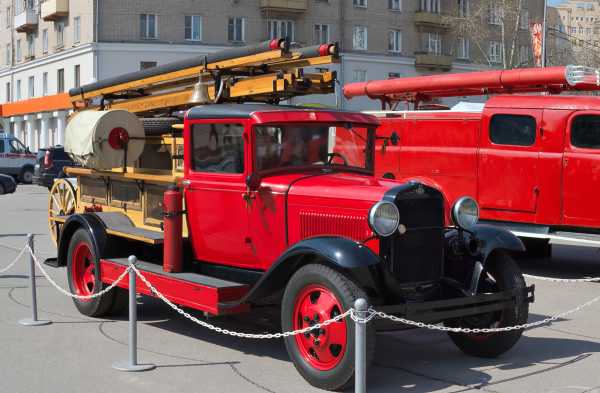

ПМГ-1
Первые пожарные автомобили Горьковский автозавод выпускал на шасси АМО-Ф15, еще в 1926 году. Для того чтобы из «Полуторки» получился пожарный автомобиль, первым делом из него извлекали карданный вал и си¬дение водителя. Сзади коробки передач устанавливали раздаточную, а в задке машины — центробежный насос Д-20. Нижний выходной хвостовик раздаточной коробки соединяли карданным валом с главной передачей, а верхний — с насосом.
На шасси ус¬танавливали деревянную надстройку с боковыми сидениями для пожарной команды. В ней располагали бак с водой для оказания первой помощи на пожаре. По бокам к спинкам сидений крепили катушки с выкидными рукавами. Сверху надстройки закрепляли трехколенную выдвижную лестницу, забирные рукава, запасное колесо и резиновые стволы, внутри надстройки — стендер и фо¬нарь «летучая мышь», а в ее ящиках — различные противопожар¬ные принадлежности (разветвитель-тройник, забирные сетки и прочее) и шанцевый инструмент. На передних крыльях закреплялись пеногенератор, разветвитель-двойник и два огнетушителя, а к задку автомобиля приделывались поворотные кронштейны, на которых подвешивали большую катушку с выкидными рукавами. Для управления машиной при подаче воды на пожаре помещали внутри надстройки соответствующие тяги, а в задней ее части ус¬танавливали ручки управления.
russoauto.ru
Полуторка — это… Что такое Полуторка?
ГАЗ-АА
Общие данные
Другое имя: | «газик», «полуторка» |
4-цилиндровый, рядный, рабочий объём 3285 см³, степень сжатия 4,25, мощность 40 л.с. при 2200 об/мин, крутящий момент 16,5 кгс·м при 1200 об/мин
Характеристики
Размеры
Скоростные характеристики
Макс. скорость: | 70 км/ч |
На рынке
Предшественник Предшественник«Форд-АА» | Преемник ГАЗ-ММ |
Другое
Грузоподъёмность: | 1500 кг |
Расход топлива: | 19,5 л/100 км |
ГАЗ-АА (полуторка) — грузовой автомобиль Нижегородского (в 1932 году), позже Горьковского автозавода, грузоподъемностью 1,5 т (1500 кг), известный как полуторка. Представлял собой доработанную лицензионную копию американского грузовика Форд АА образца 1929 года.
История
Упрощённый ГАЗ-ММ-В, образца 1944—1945 годов. Внешне отличался угловатыми крыльями, дерево-металлической кабиной, единственной фарой и отсутствием переднего буфера
Самосвал ГАЗ-410 на шасси ГАЗ-ММ-В образца 1942 года
Первый серийный ГАЗ-АА сошёл с конвейера Нижегородского автозавода (НАЗ) 29 января 1932 года. Уже к концу года, завод переименованный вслед за городом в Горьковский автомобильный выпускал по 60 грузовиков в сутки. В отличие от американского Ford AA, на советском ГАЗ-АА был усилен картер сцепления, рулевой механизм, установлен воздушный фильтр и т. д., а еще в 1930-м по советским чертежам спроектирован бортовой кузов. Полностью из советских комплектующих ГАЗ-АА собирали с 1933 года. До 1934 года кабина была выполнена из дерева и прессованного картона, а потом заменена на металлическую кабину с дерматиновой крышей. В 1938 году грузовик был модернизирован и получил 50-сильный мотор ГАЗ-ММ (его модификация ГАЗ-М устанавливалась на легковой автомобиль ГАЗ-М1 «Молотовец-1» более известный как «Эмка»), усиленную подвеску и новый рулевой механизм и карданный вал. Внешних отличий у ГАЗ-АА от ГАЗ-ММ не было. Существовала также модификация ГАЗ-АА с самосвальным кузовом, в начале выпуска именовавшаяся ГАЗ-С1, позже ГАЗ-410. Принцип действия этого самосвала был достаточно интересен. Равномерно распределённый в кузове груз должен был под собственной тяжестью опрокидывать платформу назад, если бы ни специальное запорное устройство, рукоятка которого видна у середины левого борта. Для разгрузки водитель отпускал рукоятку, груз ссыпался назад, и пустой кузов под действием силы тяжести возвращался в горизонтальное положение, после чего фиксировался с помощью рукоятки. Вскоре после начала Великой Отечественной войны автомобиль получил крылья и кабину упрощенной формы как у ГАЗ-ММ. После начала Великой Отечественной войны из-за недостатка тонкой холоднокатанной стали и ряда комплектующих, поставлявшихся сторонними предприятиями, ГАЗ вынужден был перейти на выпуск упрощенного военного грузовика ГАЗ-ММ-В у которого двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колесах, оставлена только одна фара головного света и не откидными боковыми бортами. В 1944 году довоенная комплектация была частично восстановлена: появились деревянные двери, то есть кабина опять стала деревяно-металлической (и оставалась таковой до окончания производства грузовика), позже снова появились передние тормоза, откидные боковые борта и вторая фара. Последний ГАЗ-ММ сошёл с горьковского конвейера 10 октября 1949 года. Ещё год (а по некоторым данным до 1956 года) полуторку собирали в Ульяновске, где их выпускали с 1947 года. Годы выпуска НАЗ(ГАЗ)-АА/ГАЗ-ММ: на НАЗе/ГАЗе — 1932—1949; на московском заводе КИМ — 1933—1939; на Ростовском автосборочном заводе — 1939—1941; на УльЗиСе — 1947—1950.
Всего собрано 829 808 автомобилей (только НАЗ/ГАЗ).
Особенности конструкции
Конструктивно простой и технологичный грузовой автомобиль ГАЗ-АА был выполнен по классической схеме на рамном шасси с рессорной подвеской. Оперение кабины унифицировано с легковым автомобилем ГАЗ-А.
Особенностью конструкции было устройство задней подвески и трансмиссии, где в качестве продольной тяги использовалась так называемая толкающая труба (англ. torque tube), внутри которой располагался закрытый карданный вал, которая упиралась в бронзовую втулку, подверженную быстрому износу и необходимости частых ремонтов. Недостаточной живучестью отличалось и крепление реактивной тяги передней подвески, воспринимавшей усилие при торможении. Соответственно, пробег на отказ у «полуторки» был значительно меньше, чем у «трёхтонки» ЗИС-5, к тому же, «полуторка» почти всегда эксплуатировалась со значительным (до двухкратного) перегрузом.
Зато благодаря низкой степени сжатия (4,25:1) неприхотливые и ремонтопригодные двигатели ГАЗ-АА и ГАЗ-ММ могли эксплуатироваться на самых низких сортах топлива, включая лигроин и даже керосин (в теплое время года и на прогретом двигателе) и низкокачественных промышленных смазочных маслах.
Низким ресурсом отличались дефицитные стартер с аккумулятором (на редкой машине они служили свыше полугода), поэтому в реальной эксплуатации автомобиль заводили «кривым стартером», то есть, рукояткой.
Особым дефицитом были шины, отличавшиеся низкой ходимостью (8-9 тыс. км при нормативных 20 тыс.), поэтому в конце 30-х и во время войны полуторки часто сходили с конвейера только с двумя задними колесами, то есть с одинарной ошиновкой заднего моста, что, соответственно, снижало грузоподъёмность.
Тем не менее, благодаря массовому конвейерному производству ГАЗ-АА/ -ММ был самым массовым грузовиком, да и, вообще, автомобилем в предвоенном СССР и в Красной Армии (свыше 150 тыс. на 20.06.1941).
Его шасси послужило базой для создания целого ряда специализированных и специальных модификаций военного и гражданского назначения: радиостанции, радиосистема дальнего обнаружения РУС-2, радиомастерские и ремонтные «летучки», автолаборатории санитарно-гигиенического и противохимического назначения, топливо- и маслозаправщики, авиационно-пусковые машины, акустические и световые установки ПВО, различные цистерны, поливо-моечные машины, кареты скорой помощи и т. д.
Агрегаты ГАЗ-АА и -ММ широко применялись при создании военных и боевых машин, включая легкие танки, бронеавтомобили серий БА-6 и БА-10, самоходной установки СУ-12 с 76,2-мм полковой пушкой, артиллерийских тягачей, «катюши» БМ-8-48 и другой техники.
Технические характеристики
- Мотор: ГАЗ-АА — 3,2 л, 40 л.с.; ГАЗ-ММ — 3,2 л, 50 л.с.
- Длина: 5,33 м
- Ширина: 2,04 м
- Высота (по кабине): 1,97 м
- Собственная масса: 1810 кг
- Максимальная скорость: 70 км/ч
- Расход топлива, контрольный: 20,5 л/100 км
Основные модификации на базе ГАЗ-АА и ГАЗ-ММ
- ГАЗ-ААА — шестиколёсный (трёхосный с колёсной формулой 6х4) грузовой автомобиль повышенной проходимости, грузоподъёмность 2,0 т. Создан на базе лицензионного грузовика «Форд-Тимкен» образца 1931 года. Годы выпуска: 1934—1943. В 1937 году получил более мощный 50-сильный двигатель и другие комплектующие от ГАЗ-ММ. Общий выпуск до 1943 года составил 37373 ед. На базе ГАЗ-ААА серийно выпускались штабной автобус ГАЗ-05-193 (1936—1945), а также серийные бронеавтомобили БА-6 (1936—1938, 394 ед.), БА-10А (1938—1939) и БА-10М (1939—1941, суммарно 3331 ед.). В конце 30-х на укороченные шасси ГАЗ-ААА были переставлены бронекорпуса выработавших ресурс бронеавтомобилей раних серий, таким образом были получены бронеавтомобили БА-27М (1937—1938), БАИ-М и БАИ-3М (1939—1940).Кроме того, были созданы опытные БА-6 м и БА-9; опытные плавающие бронеавтомобили ПБ-4 (1933—1934, 6 ед.) и ПБ-7 (1936/37, 1 ед.). Выпускалась боевая химическая машина БХМ-1 (1935—1937), был создан опытный санитарный бронетранспортер БА-22 на 10 раненых (1937). [1]
ГАЗ-410
- БА-10 — осенью 1941 — весной 1942 года остаточная партия бронекорпусов БА-10М, остававшаяся на Ижорском заводе, была поставлена на двухосные шасси ГАЗ-ММ. Данные бронеавтомобили поступали только на Ленинградский фронт.
- ГАЗ-410 — самосвал на шасси ГАЗ-АА и ГАЗ-ММ, грузоподъёмность 1,2 т, кузов цельнометаллический саморазгружающегося типа. Годы выпуска: 1934—1946
- ГАЗ-42 — газогенераторная модификация использовавшая в качестве топлива деревянные чурки. Мощность двигателя 35-38 л.с., грузоподъёмность паспортная — 1,0 т (реальная меньше, так как значительную часть укороченной платформы занимал 150—200-килограммовый запас чурок). Годы выпуска: 1938—1950
- ГАЗ-43 — газогенераторная версия на угле. Отличалась меньшими габаритами газогенераторной установки. Выпускалась малыми партиями в 1938—1941 годах.
- ГАЗ-44 — газобаллонная версия на сжиженном нефтяном газе (СНГ). Баллоны с газом располагались под грузовой платформой. Выпущена малой партией в 1939 году.
- НАТИ-3 — опытная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Испытывалась в 1934—1936
- ГАЗ-60 — серийная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Годы выпуска: 1938—1943
- ГАЗ-65 — модификация повышенной проходимости с гусенично-колесным движителем с приводом от стандартных задних колёс. В 1940 году была выпущена опытно промышленная партия, показавшая полную непригодность данной схемы для условий реальной эксплуатации автомобилей как в условиях фронта, так позже и тыла (расход топлива превышал 60 л/100 км) .
- ГАЗ-03-30 — 17-местный автобус общего назначения с кузовом на деревянном каркасе с металлической обшивкой. Производился на мощностях смежника ГАЗа — ГЗА (Горьковский завод автобусов, ранее завод «Гудок Октября»). Годы выпуска: 1933—1950, с перерывом в 1942—1945. Самая распространенная модель советского автобуса довоенного периода.
- ГАЗ-55 (М-55) — санитарный автомобиль, оснащался амортизаторами заднего моста. Вместимость: 10 человек, включая четырех на носилках. Годы производства: 1938—1945. Самый массовый санитарный автомобиль Красной Армии в период ВОВ.
- ПМГ-1 — пожарный автомобиль (линейка). Годы выпуска: 1932—1941? Самый массовый довоенный пожарный автомобиль в СССР, фактически с данной пожарной машины началась реальная моторизация пожарного дела в нашей стране.
Интересный факт
В художественном фильме «Репортаж с линии огня» (реж. Леон Сааков, комп. Вениамин Баснер, 1984) полуторке была специально посвящена песня «Грузовичок-фронтовичок» в исполнении Эдуарда Хиля.
Примечания
- ↑ М.Коломиец, Броня на колёсах (история советского бронеавтомобиля 1925—1945), М:Яуза, Стратегия КМ, Эксмо, 2007
Wikimedia Foundation. 2010.
dic.academic.ru
Грузовой автомобиль ГАЗ-ААА, тяжелая «полуторка»
«Краткая справка: Советский грузовик ГАЗ-ААА — трехосный вариант ГАЗ-АА. История создания, особенности конструкции и отличия от прототипа»
Характеристики грузового автомобиля ГАЗ-ААА | |
---|---|
Страна: | СССР |
Тип: | Грузовой автомобиль (6 х 4) |
Дата выпуска: | 1934 г. |
Длинна: | 5335 мм |
Ширина: | 2040 мм |
Высота: | 1970 мм |
Броня, лоб: | Нет |
Броня, борт: | Нет |
Броня, башня: | Нет |
Экипаж: | 1 человек (мест в кабине: 2) |
Двигатель: | 50 л.с. при 2200 об./мин |
Дальность хода: | 100 км |
Максимальная скорость: | 65 км/ч по шоссе |
Масса: | 2475 кг + до 2000 кг груза |
Вооружение: |
Грузовик ГАЗ-ААА, это «усиленная» модификация ГАЗ-АА, всем известной «полуторки», в свою очередь, созданной на базе американского Форда-АА 1929 года выпуска.
Автомобиль выпускался на Горьковском автозаводе (ГАЗ) с 1934 по 1943 годы. С началом войны его конструкция была существенно упрощена в целях снижения трудоемкости и стоимости производства, однако эксплуатационные качества остались без изменения.
В отличие от родительской модели, ГАЗ-ААА трехосный: задний ведущий мост этой модели заменен двухосной тележкой. Связанное с этим увеличение числа колес позволило не только уменьшить удельное давление на грунт, но и оптимизировать передачу крутящего усилия от двигателя на грунт, а это, разумеется повысило проходимость автомобиля по проселочным и лесным дорогам.

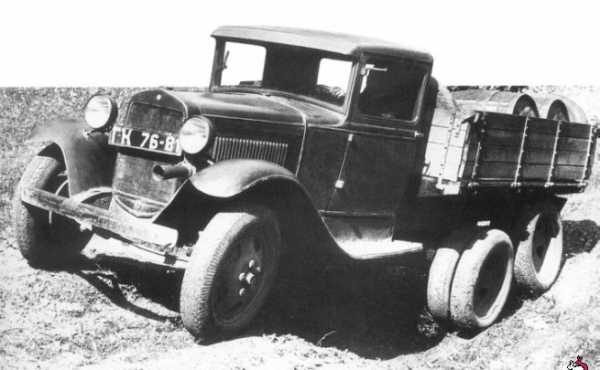

Для лучшей проходимости по снегу и грязи, на задние колеса могли устанавливаться гусеничные цепи «Оверолл». При движении по шоссе автомобиль развивал скорость 65 км/ч и с полной нагрузкой мог преодолевать подъем в 27°.
Грузовик ГАЗ-ААА
Однако, почти на полтонны увеличенный вес, по сравнению с ГАЗ-АА, при этом практически такой же двигатель, привели к тому, что по массе перевозимого или буксируемого груза, машина почти не отличалась от прародителя, и не могла использоваться для буксировки тяжелых дивизионных пушек.
Шасси автомобиля ГАЗ-ААА использовалось для производства бронеавтомобилей БА-6 и БА-10, штабных автобусов ГАЗ-05-193 и других специальных машин. В частности, на нем монтировалась первая советская серийная радиолокационная станция РУС-2.
За десять лет производства грузовика ГАЗ-ААА было выпущено 37 373 машины этого типа – рекорд среди советских грузовиков этого класса.
источник фото: указан на изображениях, текст Грузовой автомобиль ГАЗ-ААА
armedman.ru
ГАЗ-ММ «Полуторка» — АвтоГурман
ГАЗ-ММ (полуторка) — грузовой автомобиль Горьковского автозавода грузоподъемностью 1,5 т (1500 кг), представлявший собой модернизированный вариант полуторки ГАЗ-АА с более мощным 50-сильным двигателем ГАЗ-М, усиленной подвеской, новым рулевым управлением и карданным валом.
Довоенный ГАЗ-ММ внешних различий с моделью ГАЗ-АА не имел, а угловатые крылья появляются только на упрощенной модификации ГАЗ-ММ-В военных и послевоенных лет.
Годы выпуска ГАЗ-ММ: на ГАЗе — 1938—1946, на УАЗе — 1947—1949, по некоторым данным, из-за дефицита моторов М-1 (уходивших на трехоски ГАЗ-ААА и броневики БА-10, фактический полномасштабный выпуск ГАЗ-ММ начался только с 1940 года, а закончился в 1956-м (возможно, в 1950-56 гг. это были капитально отремонтированные на УАЗе машины).
В 1942—1945 гг. на ГАЗе выпускался упрощённый вариант полуторки — ГАЗ-ММ-В (ГАЗ-ММ-13) с различными вариантами комплектации. Внешне отличался кроме деревянно-брезентовой кабины (в 1942-м и без дверей, только с брезентовыми защитными клапанами) угловатыми крыльями, получаемыми из кровельного (или любого подходящего) железа методом простой гибки, которые сохранились и на машинах выпуска 1946-1949 гг., а также устанавливались на капитально отремонтированные машины ранних лет выпуска.
Основная часть послевоенного парка полуторок была списана в начале 1960-х в связи с запретом (с 1962 года) на эксплуатацию в СССР автомобилей с механическим приводом тормозов.
В общей сложности с 1932 г. было выпущено около 985 000 экземпляров ГАЗ-АА, ГАЗ-ММ и их производных, в том числе в течение 1941-45 гг. — 138 600 экземпляров. К началу Великой Отечественной войны в РККА числилось 151 100 автомобилей этих моделей.
Модификации ГАЗ-ММ
- ГАЗ-ММ — базовая модель грузовика с двигателем мощностью 50 л.с., производилась в 1938—1941 на ГАЗе
- ГАЗ-ММ-В (ГАЗ-ММ-13) — упрощённая модификация ГАЗ-ММ военного времени (индекс ММ-В неофициальный, индекс ММ-13 применялся на фронте), различают два типа кабин ММ-В: образца 1942—1943 гг. с брезентовой крышей и брезентовыми клапанами вместо дверей и образца 1944 года с деревянной облицовкой и дверями, соответственно, на грузовике 42-го года крылья были выполнены путём гибки из низкосортного (кровельного) железа. Глушитель, бампера и передние тормоза отсутствовали. Фара и дворник устанавливалась только со стороны водителя. Платформа оснащалась только задним откидываемым бортом.[1] Производился ГАЗ-ММ-В до 1947 г. на ГАЗе, а в 1947—1950 гг. — на УАЗе. По некоторым данным выпуск полуторки продолжался до 1956 г.
- ГАЗ-410 — самосвал на шасси ГАЗ-ММ и ГАЗ-ММ-В, грузоподъёмность 1,2 т, кузов цельнометаллический саморазгружающегося типа. Годы выпуска: 1938—1950
- ГАЗ-42 — газогенераторная модификация, использовавшая в качестве топлива деревянные чурки. Мощность двигателя 35-38 л.с., грузоподъёмность паспортная — 1,0 т (реальная меньше, так как значительную часть укороченной платформы занимал 150—200-килограммовый запас чурок). Годы выпуска: 1938—1949
- ГАЗ-43 — газогенераторная версия на угле. Отличалась меньшими габаритами газогенераторной установки. Выпускалась малыми партиями в 1938—1941 гг.
- ГАЗ-44 — газобаллонная версия на сжиженном нефтяном газе (СНГ). Баллоны с газом располагались под грузовой платформой. Выпущена малой партией в 1939 году.
- ГАЗ-60 — серийная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Годы выпуска: 1938—1943
- ГАЗ-65 — модификация повышенной проходимости с гусенично-колесным движителем с приводом от стандартных задних колёс. В 1940 году была выпущена опытно промышленная партия, показавшая полную непригодность данной схемы для условий реальной эксплуатации автомобилей как в условиях фронта, так позже и тыла (расход топлива превышал 60 л/100 км) .
- ГАЗ-03-30 — 17-местный автобус общего назначения с кузовом на деревянном каркасе с металлической обшивкой. Производился на мощностях смежника ГАЗа — ГЗА (Горьковский завод автобусов, ранее — 1-й Автосборочный завод). Годы выпуска на шасси ГАЗ-ММ: 1938—1942, на шасси ГАЗ-ММ-В — 1945—1950. Самая распространенная модель советского автобуса довоенного периода и первых послевоенных лет.
- ГАЗ-55 (М-55) — санитарный автомобиль, оснащался амортизаторами заднего моста. Вместимость: 10 человек, включая четырех на носилках. Годы производства: 1938—1950. Самый массовый санитарный автомобиль Красной Армии в период ВОВ.
Интересные факты
В художественном фильме «Репортаж с линии огня» (1984, реж. Леон Сааков, комп. Вениамин Баснер) полуторке была специально посвящена песня «Грузовичок-фронтовичок» в исполнении Эдуарда Хиля.
ГАЗ-ММ “Полуторка”
Отличное состояние.торг, звонить в любое время. Срочно!
Цена: 399 000
avito.ru
Вконтакте
Одноклассники
Мой мир
xn--80aafe9bhdrpm.com
ГАЗ-АА — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
ГАЗ-АА
Общие данные
Иные обозначения: | «газик», «полуторка», «полундра» |
ГАЗ-А
<tr><td width=25%>Производитель:</td><td >ГАЗ</td></tr><tr><td width=25%>Марка:</td><td >ГАЗ-А</td></tr><tr><td width=25%>Тип:</td><td >Бензиновый</td></tr><tr><td width=25%>Объём:</td><td >3 285 см3</td></tr><tr><td width=25%>Максимальная мощность:</td><td >40 л. с., при 2200 об/мин</td></tr><tr><td width=25%>Максимальный крутящий момент:</td><td >165 Н·м, при 1200 об/мин</td></tr><tr><td width=25%>Конфигурация:</td><td >рядный, 4-цилиндр.</td></tr><tr><td width=25%>Цилиндров:</td><td >4</td></tr><tr><td width=25%>Клапанов:</td><td >8</td></tr><tr><td width=25%>Макс. скорость:</td><td >70 км/ч</td></tr><tr><td width=25%>Расход топлива при смешанном цикле:</td><td >19,5 л/100 км</td></tr><tr><td width=25%>Диаметр цилиндра:</td><td >98,43 мм</td></tr><tr><td width=25%>Ход поршня:</td><td >107,95 мм</td></tr><tr><td width=25%>Степень сжатия:</td><td >4,22</td></tr><tr><td width=25%>Охлаждение:</td><td >жидкостное </td></tr><tr><td width=25%>Клапанной механизм:</td><td >SV </td></tr><tr><td width=25%>Материал блока цилиндров:</td><td >чугун</td></tr><tr><td width=25%>Материал ГБЦ:</td><td >чугун</td></tr><tr><td width=25%>Тактность (число тактов):</td><td >4</td></tr><tr><td width=25%>Порядок работы цилиндров:</td><td >1-2-4-3</td></tr> |
Характеристики
Массово-габаритные
На рынке
Предшественник Предшественник | Преемник ГАЗ-ММ |
Другое
Грузоподъёмность: | 1500 кг |
ГАЗ-АА (полу́торка) — грузовой автомобиль Нижегородского (в 1932 году), позже Горьковского автозавода, грузоподъёмностью 1,5 т (1500 кг), известный как полуторка. Изначально образцом послужил американский грузовик Форд модели АА образца 1930 года, но впоследствии спроектирован по отечественным чертежам.
История
Изначально было выпущено на заводе «Гудок Октября» в Канавине, 10 образцов американского грузовика Форд модели АА образца 1930 года, но впоследствии перед запуском автогиганта (Нижегородского автомобильного завода) советские инженеры подготовили собственные чертежи пересмотрев конструкцию, узлы, платформу и уже первый серийный НАЗ-АА сошёл с конвейера Нижегородского автозавода (НАЗ) 29 января 1932 года. Уже к концу года завод, переименованный вслед за городом в Горьковский автомобильный, выпускал по 60 грузовиков ГАЗ-АА в сутки. В отличие от американского Форд модели АА, на советском ГАЗ-АА был усилен картер сцепления, рулевой механизм, установлен воздушный фильтр и т. д., а ещё в 1930-м по советским чертежам спроектирован бортовой кузов. Полностью из советских комплектующих ГАЗ-АА собирали с 1933 года. До 1934 года кабина была выполнена из дерева и прессованного картона, а потом заменена на металлическую кабину с дерматиновой крышей.
В 1938 году грузовик был модернизирован и получил 50-сильный мотор ГАЗ-ММ[1] (его модификация ГАЗ-М устанавливалась на легковой автомобиль ГАЗ-М1 «Молотовец-1», более известный как «Эмка»), усиленную подвеску и новый рулевой механизм и карданный вал. Внешних отличий у ГАЗ-АА от ГАЗ-ММ не было.
Существовала также модификация ГАЗ-АА с самосвальным кузовом, в начале выпуска именовавшаяся ГАЗ-С1, позже ГАЗ-410. Принцип действия этого самосвала был достаточно интересен. Равномерно распределённый в кузове груз должен был под собственной тяжестью опрокидывать платформу назад, если бы не специальное запорное устройство, рукоятка которого находилась у середины левого борта. Для разгрузки водитель отпускал рукоятку, груз ссыпался назад, и пустой кузов под действием силы тяжести возвращался в горизонтальное положение, после чего фиксировался с помощью рукоятки.
Вскоре после начала Великой Отечественной войны из-за недостатка тонкой холоднокатанной стали и ряда комплектующих, поставлявшихся сторонними предприятиями, ГАЗ вынужден был перейти на выпуск упрощённого военного грузовика ГАЗ-ММ-В (внутризаводской индекс ММ-13), у которого двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колёсах, оставлена только одна фара головного света и с неоткидными боковыми бортами.
В 1944 году довоенная комплектация была частично восстановлена: появились деревянные двери, то есть кабина опять стала деревянно-металлической (и оставалась таковой до окончания производства грузовика), позже снова появились передние тормоза, откидные боковые борта и вторая фара. Последний ГАЗ-ММ сошёл с горьковского конвейера 10 октября 1949 года. Ещё год (а по некоторым данным, до 1956 года) полуторку собирали в Ульяновске, где их выпускали с 1947 года.
Годы выпуска НАЗ (ГАЗ)-АА/ГАЗ-ММ: на НАЗе/ГАЗе — 1932—1949; на московском заводе КИМ — 1933—1939; на Ростовском автосборочном заводе — 1939—1941; на УльЗиСе — 1942—1950.
Было выпущено 985 000 экземпляров ГАЗ-АА, ГАЗ-ММ и их производных, в том числе в течение 1941-45 гг. — 138 600. К началу Великой Отечественной войны в рядах РККА числилось 151 100 таких машин.
Таким образом, «полуторка» стала самым массовым советским автомобилем первой половины XX века. Их можно было встретить на дорогах страны вплоть до конца 60-х.
Особенности конструкции
Конструктивно простой и технологичный грузовой автомобиль ГАЗ-АА был выполнен по классической схеме на рамном шасси с рессорной подвеской. Оперение кабины унифицировано с легковым автомобилем ГАЗ-А.
Особенностью конструкции было устройство задней подвески и трансмиссии, где в качестве продольной тяги использовалась так называемая толкающая труба (англ. torque tube), внутри которой располагался закрытый карданный вал, которая упиралась в бронзовую втулку, подверженную быстрому износу и необходимости частых ремонтов. Недостаточной живучестью отличалось и крепление реактивной тяги передней подвески, воспринимавшей усилие при торможении. Соответственно, пробег на отказ у «полуторки» был значительно меньше, чем у «трёхтонки» ЗИС-5, к тому же «полуторка» почти всегда эксплуатировалась со значительным (до двукратного) перегрузом.
Двигатель.
Полученный рядный 6 цилиндровый двигатель Herkules от грузовика AutoCar-SA 1929-1932г. применявшийся на АМО3 и позже на Зис5 был укорочен на 2 цилиндра,и перенес ряд изменений в ходе модернизации,в частности изначально были чугунные поршня,поршневой палец стягивался болтом к головке шатуна,и не имел вкладышей,а заливался баббитом,вставных седел клапанов также не имел.Последняя модификация 6 цилинрового применялась на двигателе Зил 157. На Зил157Д и на Зил157КД оригинальные поршни с прорезью,диаметром 101,6 мм были заменены на более надежные поршни без прорези от Зил 130 диаметром 100мм
Зато благодаря низкой степени сжатия (4,25:1) неприхотливые и ремонтопригодные двигатели ГАЗ-АА и ГАЗ-ММ могли эксплуатироваться на самых низких сортах топлива, включая лигроин и даже керосин (в тёплое время года и на прогретом двигателе) и низкокачественных промышленных смазочных маслах (автолы и нигролы).
Низким ресурсом отличались дефицитные стартёры с аккумулятором (на редкой машине они служили свыше полугода), поэтому в реальной эксплуатации автомобиль заводили «кривым стартёром», то есть рукояткой.
Особым дефицитом были шины, отличавшиеся низкой ходимостью (8—9 тыс. км при нормативных 20 тыс.), поэтому в конце 1930-х и во время войны полуторки часто сходили с конвейера только с двумя задними колёсами, то есть с одинарной ошиновкой заднего моста, что, соответственно, снижало грузоподъёмность. Колёса — 6,00—520″.
Тем не менее, благодаря массовому конвейерному производству ГАЗ-АА/ММ был самым массовым грузовиком, да и, вообще, автомобилем в предвоенном СССР и в Красной Армии (свыше 150 тыс. на 20.06.1941).
Его шасси послужило базой для создания целого ряда специализированных и специальных модификаций военного и гражданского назначения: зарядно-осветительные электростанции, радиостанции, радиосистема дальнего обнаружения РУС-2, радиомастерские и ремонтные «летучки», автолаборатории санитарно-гигиенического и противохимического назначения, топливо- и маслозаправщики, авиационно-пусковые машины, акустические и световые установки ПВО, различные цистерны, поливомоечные машины, кареты скорой помощи и т. д.
Агрегаты ГАЗ-АА и -ММ широко применялись при создании военных и боевых машин, включая лёгкие танки, бронеавтомобили серий БА-6 и БА-10, самоходной установки СУ-12 с 76,2-мм полковой пушкой, артиллерийских тягачей, «Катюши» БМ-8-48 и другой техники.
ГАЗ-АА, двигатель, правая сторона | ГАЗ-АА, двигатель, левая сторона |
Основные модификации на базе ГАЗ-АА и ГАЗ-ММ
- ГАЗ-ААА — шестиколёсный (трёхосный с колёсной формулой 6 × 4) грузовой автомобиль повышенной проходимости, грузоподъёмность 2,0 т. Создан на базе лицензионного грузовика «Форд-Тимкен» образца 1931 года. Годы выпуска: 1934—1943. В 1937 году получил более мощный 50-сильный двигатель и другие комплектующие от ГАЗ-ММ. Общий выпуск до 1943 года составил 37373 ед. На базе ГАЗ-ААА серийно выпускались штабной автобус ГАЗ-05-193 (1936—1945), а также серийные бронеавтомобили БА-6 (1936—1938, 394 ед.), БА-10А (1938—1939) и БА-10М (1939—1941, суммарно 3331 ед.). В конце 1930-х на укороченные шасси ГАЗ-ААА были переставлены бронекорпуса выработавших ресурс бронеавтомобилей ранних серий, таким образом были получены бронеавтомобили БА-27М (1937—1938), БАИ-М и БАИ-3М (1939—1940). Кроме того, были созданы опытные БА-6 м и БА-9; опытные плавающие бронеавтомобили ПБ-4 (1933—1934, 6 ед.) и ПБ-7 (1936/37, 1 ед.). Выпускалась боевая химическая машина БХМ-1 (1935—1937), был создан опытный санитарный бронетранспортёр БА-22 на 10 раненых (1937).[2]
- БА-10 — осенью 1941 — весной 1942 года остаточная партия бронекорпусов БА-10М, остававшаяся на Ижорском заводе, была поставлена на двухосные шасси ГАЗ-ММ. Данные бронеавтомобили поступали только на Ленинградский фронт.
- ГАЗ-410 — самосвал на шасси ГАЗ-АА и ГАЗ-ММ, грузоподъёмность 1,2 т, кузов цельнометаллический саморазгружающегося типа. Годы выпуска: 1934—1946.
- ГАЗ-42 — газогенераторная модификация, использовавшая в качестве топлива деревянные чурки. Мощность двигателя — 35—38 л.с., грузоподъёмность паспортная — 1,0 т (реальная меньше, так как значительную часть укороченной платформы занимал 150—200-килограммовый запас чурок). Годы выпуска: 1938—1950.
- ГАЗ-43 — газогенераторная версия на угле. Отличалась меньшими габаритами газогенераторной установки. Выпускалась малыми партиями в 1938—1941 годах.
- ГАЗ-44 — газобаллонная версия на сжатом (компримированном) газе. Баллоны с газом располагались под грузовой платформой. Выпущена малой партией в 1939 году.
- На автомобилях первых выпусков ставился редуктор НАТИ-СГ6, замененный впоследствии редуктором НАТИ-СГ19. Двухмембранный редуктор НАТИ-СГ19 был компактней одномембранного НАТИ-СГ6.
- Вся аппаратура размещалась под капотом двигателя. Редуктор размещался над двигателем, что давало ему достаточный подогрев, предотвращающий замерзание. Для контроля указателя запаса газа в баллонах на облицовке переднего бруса кабины ставился манометр. 60 кубических метров сжатого газа хранилось в шести баллонах. Вес газовой установки составлял 420 кг. Газовое оборудование выпускал Куйбышевский карбюраторный завод.
- Средний пробег автомобиля без пополнения запасов газа зависел от топлива и составлял: 150 км на коксовом газе и светильном газе, 200 на синтез-газе, 300 на метане.
- НАТИ-3 — опытная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Испытывалась в 1934—1936.
- ГАЗ-60 — серийная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Годы выпуска: 1938—1943.
- ГАЗ-65 — модификация повышенной проходимости с гусенично-колёсным движителем с приводом от стандартных задних колёс. В 1940 году была выпущена опытно промышленная партия, показавшая полную непригодность данной схемы для условий реальной эксплуатации автомобилей как в условиях фронта, так позже и тыла (расход топлива превышал 60 л/100 км).
- ГАЗ-03-30 — 17-местный автобус общего назначения с кузовом на деревянном каркасе с металлической обшивкой. Производился на мощностях смежника ГАЗа — ГЗА (Горьковский завод автобусов, ранее завод «Гудок Октября»). Годы выпуска: 1933—1950, с перерывом в 1942—1945. Самая распространённая модель советского автобуса довоенного периода.
- ГАЗ-55 (М-55) — санитарный автомобиль, оснащался амортизаторами заднего моста. Вместимость: 10 человек, включая четырёх на носилках. Годы производства: 1938—1945. Самый массовый санитарный автомобиль Красной Армии в период ВОВ.
- ПМГ-1 — пожарный автомобиль (линейка). Годы выпуска: 1932—1941 (?). Самый массовый довоенный пожарный автомобиль в СССР, фактически с данной пожарной машины началась реальная моторизация пожарного дела в нашей стране.
Интересные факты
- В США и Германии аналогичная модель производилась с модернизациями до 1939 года как Ford Modell BB.[значимость факта?]
- ГАЗ-АА стал первым серийным автомобилем Горьковского автомобильного завода.[значимость факта?]
- В середине ХХ века автомобиль был самым массовым автомобилем СССР[3].
- Именно на ГАЗ-АА осуществлялась основная эвакуация людей по льду Ладожского озера по Дороге жизни в период блокады Ленинграда. А в обратном направлении везли продовольствие, вооружение, медикаменты и различное снаряжение для героически обороняющегося окружённого города. ГАЗ-АА был легче другого отечественного грузовика тех лет — ЗИС-5 и поэтому на «полуторке» было безопаснее передвигаться по льду.
В игровой и сувенирной индустрии
Масштабная модель ГАЗ-АА производилась заводом «Двигатель» (Ленинград).
В апреле 2011 г. фирма «Hongwell Toys Limited» по заказу ООО «Феран» (торговая марка «Наш Автопром») выпустила модель ГАЗ-АА с тентом над кузовом (цвета: защитный, зелёный глянцевый) и без тента (цвета: серый, чёрный с хромом, чёрный) в масштабе 1:43.
В феврале 2012 г. фирма РСТ выпустила для журнальной серии Автолегенды СССР издательского дома ДеАгостини модель ГАЗ-АА с тентом, отлитым единой деталью с кузовом.
Память
Во многих городах бывшего Советского Союза установлены памятники автомобилю ГАЗ-АА. Автомобиль представлен в ряде музеев России.
Напишите отзыв о статье «ГАЗ-АА»
Примечания
- ↑ А.В.Карягин. Автомобили ГАЗ мод.А и АА. — издание десятое, переработанное и дополненное. — Ленинград: Гострансиздат-Москва, 1935. — 168 с. — 50 000 экз.
- ↑ Коломиец М. В. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. — М.: Яуза, Стратегия КМ, Эксмо, 2007. — 384 с. — (Советские танки). — 6000 экз. — ISBN 978-5-699-21870-7.
- ↑ [pokatim.ru/articles/istoriya-avtomobiley/253-gaz-aa-samyy-massovyy-avtomobil-v-sssr.html ГАЗ-АА — самый массовый автомобиль в СССР]
Ссылки
К:Википедия:Статьи без источников (тип: не указан)Отрывок, характеризующий ГАЗ-АА
– Adorable, divin, delicieux! [Восхитительно, божественно, чудесно!] – слышалось со всех сторон. Наташа смотрела на толстую Georges, но ничего не слышала, не видела и не понимала ничего из того, что делалось перед ней; она только чувствовала себя опять вполне безвозвратно в том странном, безумном мире, столь далеком от прежнего, в том мире, в котором нельзя было знать, что хорошо, что дурно, что разумно и что безумно. Позади ее сидел Анатоль, и она, чувствуя его близость, испуганно ждала чего то.После первого монолога всё общество встало и окружило m lle Georges, выражая ей свой восторг.
– Как она хороша! – сказала Наташа отцу, который вместе с другими встал и сквозь толпу подвигался к актрисе.
– Я не нахожу, глядя на вас, – сказал Анатоль, следуя за Наташей. Он сказал это в такое время, когда она одна могла его слышать. – Вы прелестны… с той минуты, как я увидал вас, я не переставал….
– Пойдем, пойдем, Наташа, – сказал граф, возвращаясь за дочерью. – Как хороша!
Наташа ничего не говоря подошла к отцу и вопросительно удивленными глазами смотрела на него.
После нескольких приемов декламации m lle Georges уехала и графиня Безухая попросила общество в залу.
Граф хотел уехать, но Элен умоляла не испортить ее импровизированный бал. Ростовы остались. Анатоль пригласил Наташу на вальс и во время вальса он, пожимая ее стан и руку, сказал ей, что она ravissante [обворожительна] и что он любит ее. Во время экосеза, который она опять танцовала с Курагиным, когда они остались одни, Анатоль ничего не говорил ей и только смотрел на нее. Наташа была в сомнении, не во сне ли она видела то, что он сказал ей во время вальса. В конце первой фигуры он опять пожал ей руку. Наташа подняла на него испуганные глаза, но такое самоуверенно нежное выражение было в его ласковом взгляде и улыбке, что она не могла глядя на него сказать того, что она имела сказать ему. Она опустила глаза.
– Не говорите мне таких вещей, я обручена и люблю другого, – проговорила она быстро… – Она взглянула на него. Анатоль не смутился и не огорчился тем, что она сказала.
– Не говорите мне про это. Что мне зa дело? – сказал он. – Я говорю, что безумно, безумно влюблен в вас. Разве я виноват, что вы восхитительны? Нам начинать.
Наташа, оживленная и тревожная, широко раскрытыми, испуганными глазами смотрела вокруг себя и казалась веселее чем обыкновенно. Она почти ничего не помнила из того, что было в этот вечер. Танцовали экосез и грос фатер, отец приглашал ее уехать, она просила остаться. Где бы она ни была, с кем бы ни говорила, она чувствовала на себе его взгляд. Потом она помнила, что попросила у отца позволения выйти в уборную оправить платье, что Элен вышла за ней, говорила ей смеясь о любви ее брата и что в маленькой диванной ей опять встретился Анатоль, что Элен куда то исчезла, они остались вдвоем и Анатоль, взяв ее за руку, нежным голосом сказал:
– Я не могу к вам ездить, но неужели я никогда не увижу вас? Я безумно люблю вас. Неужели никогда?… – и он, заслоняя ей дорогу, приближал свое лицо к ее лицу.
Блестящие, большие, мужские глаза его так близки были от ее глаз, что она не видела ничего кроме этих глаз.
– Натали?! – прошептал вопросительно его голос, и кто то больно сжимал ее руки.
– Натали?!
«Я ничего не понимаю, мне нечего говорить», сказал ее взгляд.
Горячие губы прижались к ее губам и в ту же минуту она почувствовала себя опять свободною, и в комнате послышался шум шагов и платья Элен. Наташа оглянулась на Элен, потом, красная и дрожащая, взглянула на него испуганно вопросительно и пошла к двери.
– Un mot, un seul, au nom de Dieu, [Одно слово, только одно, ради Бога,] – говорил Анатоль.
Она остановилась. Ей так нужно было, чтобы он сказал это слово, которое бы объяснило ей то, что случилось и на которое она бы ему ответила.
– Nathalie, un mot, un seul, – всё повторял он, видимо не зная, что сказать и повторял его до тех пор, пока к ним подошла Элен.
Элен вместе с Наташей опять вышла в гостиную. Не оставшись ужинать, Ростовы уехали.
Вернувшись домой, Наташа не спала всю ночь: ее мучил неразрешимый вопрос, кого она любила, Анатоля или князя Андрея. Князя Андрея она любила – она помнила ясно, как сильно она любила его. Но Анатоля она любила тоже, это было несомненно. «Иначе, разве бы всё это могло быть?» думала она. «Ежели я могла после этого, прощаясь с ним, улыбкой ответить на его улыбку, ежели я могла допустить до этого, то значит, что я с первой минуты полюбила его. Значит, он добр, благороден и прекрасен, и нельзя было не полюбить его. Что же мне делать, когда я люблю его и люблю другого?» говорила она себе, не находя ответов на эти страшные вопросы.
Пришло утро с его заботами и суетой. Все встали, задвигались, заговорили, опять пришли модистки, опять вышла Марья Дмитриевна и позвали к чаю. Наташа широко раскрытыми глазами, как будто она хотела перехватить всякий устремленный на нее взгляд, беспокойно оглядывалась на всех и старалась казаться такою же, какою она была всегда.
После завтрака Марья Дмитриевна (это было лучшее время ее), сев на свое кресло, подозвала к себе Наташу и старого графа.
– Ну с, друзья мои, теперь я всё дело обдумала и вот вам мой совет, – начала она. – Вчера, как вы знаете, была я у князя Николая; ну с и поговорила с ним…. Он кричать вздумал. Да меня не перекричишь! Я всё ему выпела!
– Да что же он? – спросил граф.
– Он то что? сумасброд… слышать не хочет; ну, да что говорить, и так мы бедную девочку измучили, – сказала Марья Дмитриевна. – А совет мой вам, чтобы дела покончить и ехать домой, в Отрадное… и там ждать…
– Ах, нет! – вскрикнула Наташа.
– Нет, ехать, – сказала Марья Дмитриевна. – И там ждать. – Если жених теперь сюда приедет – без ссоры не обойдется, а он тут один на один с стариком всё переговорит и потом к вам приедет.
Илья Андреич одобрил это предложение, тотчас поняв всю разумность его. Ежели старик смягчится, то тем лучше будет приехать к нему в Москву или Лысые Горы, уже после; если нет, то венчаться против его воли можно будет только в Отрадном.
– И истинная правда, – сказал он. – Я и жалею, что к нему ездил и ее возил, – сказал старый граф.
– Нет, чего ж жалеть? Бывши здесь, нельзя было не сделать почтения. Ну, а не хочет, его дело, – сказала Марья Дмитриевна, что то отыс
wiki-org.ru
ГАЗ-42 – Полуторка на дровах / Уникальные машины
Легендарная «Полуторка» или ГАЗ-АА, как она официально называлась, прославилась не только в качестве самого незаменимого грузопассажирского автомобиля в военное время. На ее базе было создано немало хоть и менее знаменитых, но не менее уникальных авто. Об одном из которых – грузовике ГАЗ-42 и пойдет речь в данной статье.
В довоенные и военные годы в бывшем Союзе был дефицит не только продуктов питания, но и других крайне необходимых материалов, в частности нефтесодержащего топлива для автомобилей. Но все возрастающие потребности в автомобильном транспорте от этого не зависели.
В 1936 году на ГАЗе под руководством талантливого инженера и конструктора С. Г. Косова был разработан уникальный в своем роде автомобиль – ГАЗ-42. В чем же была его уникальность? Дело в том, что в качестве топлива он использовал … дрова, а точнее короткие деревянные чурки.
Практически все узлы и агрегаты, включая ходовую часть были взяты из базовой модели – ГАЗ-АА. Отличие было лишь в топливной системе. За кабиной водителя установили газогенераторную установку Г-14, разработанную в НАТИ (Научно-исследовательский автомобильный и автомоторный институт), которая в качестве топлива использовала деревянные чурки. Помимо гезогенератора там же располагалась система очистки вырабатываемых газов и емкость для деревянных чурок – аналог топливного бака.
При сжигании дров в газогенераторе вырабатывался газ. После чего он попадал в секцию последовательного охлаждения и грубой очистки. В системе очистки газ доводился до нужной степени чистоты, а затем в специальном смесителе смешивался с воздухом. Далее готовая воздушно-газовая смесь попадала уже непосредственно в камеры сгорания цилиндров двигателя.
Дополнительно в газогенераторе Г-14 использовался специальный вентилятор. Он нужен был для розжига деревянных чурок и для последующего поддержания их горения. Работал вентилятор от электросети самого автомобиля.
Уникальной была система отбора газов. Они собирались не вверху, где в газе было слишком много смолистых веществ, а снизу. Это упрощало процесс очистки газа и исключало быстрое загрязнение копотью и смолами цилиндров двигателя.
Эквивалентная мощность газогенераторной установки, которая вырабатывала каждый час до 65 кг газа составляла 32 л.с. или 23 кВт в электрическом эквиваленте. Это позволило сохранить грузоподъемность на уровне 1,5 тонн как в базовой «Полуторке» (по тех. паспорту было всего 1,2 т) и обеспечить максимальную скорость автомобиля в пределах 55 км/ч.
В остальном конструкция силовой установки практически ничем не отличалась от двигателя на традиционном бензине. В ГАЗ-42 был также установлен четырехцилиндровый двигатель с водяным охлаждением. Он также имел карбюратор. Правда для пуска с использованием бензина пришлось установить еще один карбюратор.
После запуска двигателя с использованием бензина приводился в действие вентилятор газогенератора и деревянные чурки загорались в течение примерно 3 минут. Затем автомобиль переходил на использование дров. Можно было запустить двигатель и без бензина. Для этого приходилось самостоятельно разжигать дрова, а время запуска увеличивалось до 10 минут.
В ГАЗ-42 использовался аккумулятор повышенной емкости (112 А•ч) для того чтобы крутить с его помощью вентилятор розжига.
При полной загрузке бака для чурок полуторка на дровах имела запас хода примерно 80 км. А если дровами загружался весь прицеп, то запас хода увеличивался до 200 км. Правда через каждые 1000 км двигатель приходилось очищать от копоти и смолы. Но во время тотального дефицита жидкого топлива ГАЗ-42 стал настоящим спасением для страны.
После войны были разработаны автомобили, работающие на природном газе и ГАЗ-42 постепенно ушел в прошлое. Необходимость в такой машине отпала. А жаль. Сегодня бы он пригодился.
unique-autos.ru
Полуторка Википедия
ГАЗ-АА | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Производитель | ГАЗ | ||||||||||||||||||||||||||||||||||||||||||
Годы производства | 1932—1938 | ||||||||||||||||||||||||||||||||||||||||||
Сборка | ГАЗ (Горький, СССР) КИМ (Москва, СССР) | ||||||||||||||||||||||||||||||||||||||||||
Класс | 1,5 тонны | ||||||||||||||||||||||||||||||||||||||||||
Иные обозначения | «газик», «полуторка», «полундра» | ||||||||||||||||||||||||||||||||||||||||||
Платформа | Форд-АА образца 1930 года | ||||||||||||||||||||||||||||||||||||||||||
Компоновка | переднемоторная, заднеприводная | ||||||||||||||||||||||||||||||||||||||||||
Колёсная формула | 4 × 2 | ||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||
4-ст. МКПП | |||||||||||||||||||||||||||||||||||||||||||
Длина | 5335 мм | ||||||||||||||||||||||||||||||||||||||||||
Ширина | 2030 мм | ||||||||||||||||||||||||||||||||||||||||||
Высота | 1870 мм | ||||||||||||||||||||||||||||||||||||||||||
Клиренс | 200 мм | ||||||||||||||||||||||||||||||||||||||||||
Колёсная база | 3340 мм | ||||||||||||||||||||||||||||||||||||||||||
Масса | 1750 кг | ||||||||||||||||||||||||||||||||||||||||||
Связанные | ГАЗ-ММ, ГАЗ-ААА | ||||||||||||||||||||||||||||||||||||||||||
Грузоподъёмность | 1500 кг | ||||||||||||||||||||||||||||||||||||||||||
ГАЗ-ММ → | |||||||||||||||||||||||||||||||||||||||||||
Медиафайлы на Викискладе |
ГАЗ-АА (полу́торка) — грузовой автомобиль Нижегородского (в 1932 году), позже Горьковского автозавода, грузоподъёмностью 1,5 т (1500 кг), известный как полуторка. Образцом послужил американский грузовик Форд модели АА образца 1930 года, но впоследствии перепроектирован по отечественным чертежам.
История
Изначально было выпущено на заводе «Гудок Октября» в Канавине 10 образцов американского грузовика Форд модели АА образца 1930 года, но впоследствии перед запуском Нижегородского автомобильного завода (НАЗ) советские инженеры подготовили собственные чертежи, пересмотрев конструкцию, узлы, платформу, и уже первый серийный НАЗ-АА сошёл с конвейера НАЗ 29 января 1932 года. Уже к концу года завод, переименованный вслед за городом в Горьковский автомобильный, выпускал по 60 грузовиков ГАЗ-АА в сутки. В отличие от американского Форд модели АА, на ГАЗ-АА был усилен картер сцепления, рулевой механизм, установлен воздушный фильтр, ещё в 1930 году по советским чертежам спроектирован бортовой кузов. Полностью из советских комплектующих ГАЗ-АА собирали с 1933 года. До 1934 года кабина была выполнена из дерева и прессованного картона, а потом заменена на металлическую кабину с дерматиновой крышей.
В 1938 году грузовик был модернизирован и получил мотор ГАЗ-ММ мощностью 50 л. с.[1] (его модификация ГАЗ-М устанавливалась на легковой автомобиль ГАЗ-М1 «Молотовец-1», более известный как «Эмка»), усиленную подвеску и новый рулевой механизм и карданный вал. Внешних отличий у ГАЗ-АА от ГАЗ-ММ не было.
Существовала также модификация ГАЗ-АА с самосвальным кузовом, в начале выпуска именовавшаяся ГАЗ-С1, позже ГАЗ-410. Принцип действия этого самосвала был достаточно интересен. Равномерно распределённый в кузове груз должен был под собственной тяжестью опрокидывать платформу назад, если бы не специальное запорное устройство, рукоятка которого находилась у середины левого борта. Для разгрузки водитель отпускал рукоятку, груз ссыпался назад, и пустой кузов под действием силы тяжести возвращался в горизонтальное положение, после чего фиксировался с помощью рукоятки.[источник?]
Вскоре после начала Великой Отечественной войны из-за недостатка тонкой холоднокатанной стали и ряда комплектующих, поставлявшихся сторонними предприятиями, ГАЗ вынужден был перейти на выпуск упрощённого военного грузовика ГАЗ-ММ-В (внутризаводской индекс ММ-13) с неоткидными боковыми бортами, у которого двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колёсах, оставлена только одна фара головного света.
В 1944 году довоенная комплектация была частично восстановлена: появились деревянные двери, то есть кабина опять стала деревянно-металлической (и оставалась таковой до окончания производства грузовика), позже снова появились передние тормоза, откидные боковые борта и вторая фара. Последний ГАЗ-ММ сошёл с горьковского конвейера 10 октября 1949 года. Ещё год (а по некоторым данным, до 1956 года) полуторку собирали в Ульяновске, где их выпускали с 1947 года.
Годы выпуска НАЗ (ГАЗ)-АА/ГАЗ-ММ: на НАЗе/ГАЗе — 1932—1949; на московском заводе КИМ — 1933—1939; на Ростовском автосборочном заводе — 1939—1941; на УльЗиСе — 1942—1950.
Было выпущено 985 000 экземпляров ГАЗ-АА, ГАЗ-ММ и их производных, в том числе в течение 1941—1945 годов — 138 600. К началу Великой Отечественной войны в рядах РККА числилось 151 100 таких машин.
Таким образом, «полуторка» стала самым массовым советским автомобилем первой половины XX века. Их можно было встретить на дорогах страны вплоть до конца 1960-х годов[источник не указан 752 дня].
Особенности конструкции
Конструктивно простой и технологичный грузовой автомобиль ГАЗ-АА был выполнен по классической схеме на рамном шасси с рессорной подвеской. Оперение кабины унифицировано с легковым автомобилем ГАЗ-А.
Особенностью конструкции было устройство задней подвески и трансмиссии, где в качестве продольной тяги использовалась так называемая толкающая труба (англ. torque tube), внутри которой располагался закрытый карданный вал, которая упиралась в бронзовую втулку, подверженную быстрому износу и необходимости частых ремонтов. Недостаточной живучестью отличалось и крепление реактивной тяги передней подвески, воспринимавшей усилие при торможении. Соответственно, пробег на отказ у «полуторки» был значительно меньше, чем у «трёхтонки» ЗИС-5, к тому же «полуторка» почти всегда эксплуатировалась со значительным (до двукратного) перегрузом.
Благодаря низкой степени сжатия (4,25:1) неприхотливые и ремонтопригодные двигатели ГАЗ-АА и ГАЗ-ММ могли эксплуатироваться на самых низких сортах топлива, включая лигроин и даже керосин (в тёплое время года и на прогретом двигателе) и низкокачественных промышленных смазочных маслах (автолы и нигролы).
Низким ресурсом отличались дефицитные стартёры с аккумулятором (на редкой машине они служили свыше полугода), поэтому в реальной эксплуатации автомобиль заводили «кривым стартёром», то есть рукояткой.
Особым дефицитом были шины, отличавшиеся низкой ходимостью (8—9 тыс. км при нормативных 20 тыс. км), поэтому в конце 1930-х годов и во время войны полуторки часто сходили с конвейера только с двумя задними колёсами, то есть с одинарной ошиновкой заднего моста, что, соответственно, снижало грузоподъёмность. Колёса — 6,5—20″, Я-4.
Тем не менее, благодаря массовому конвейерному производству ГАЗ-АА/ММ был самым массовым грузовиком, да и, вообще, автомобилем в предвоенном СССР и в Красной Армии (свыше 150 тыс. на 20.06.1941).
Его шасси послужило базой для создания целого ряда специализированных и специальных модификаций военного и гражданского назначения: зарядно-осветительные электростанции, радиостанции, радиосистема дальнего обнаружения РУС-2, радиомастерские и ремонтные «летучки», автолаборатории санитарно-гигиенического и противохимического назначения, топливо- и маслозаправщики, авиационно-пусковые машины, акустические и световые установки ПВО, различные цистерны, поливомоечные машины, кареты скорой помощи и т. д.
Агрегаты ГАЗ-АА и -ММ широко применялись при создании военных машин, включая лёгкие танки Т-37 и Т-38, бронеавтомобилей БА-6 и БА-10, самоходной установки СУ-12 с 76,2-миллиметровой полковой пушкой, артиллерийских тягачей, «Катюши» БМ-8-36 и другой техники.
Основные модификации на базе ГАЗ-АА и ГАЗ-ММ
Грузовые автомобили: АМО-Ф-15, ГАЗ-АА, ЗИС-5В. Почтовая марка России, 2007 г.- ГАЗ-ААА — шестиколёсный (трёхосный с колёсной формулой 6 × 4) грузовой автомобиль повышенной проходимости, грузоподъёмность 2,0 т. Создан на базе лицензионного грузовика «Форд-Тимкен» образца 1931 года. Годы выпуска: 1934—1943. В 1937 году получил более мощный (50 л. с.) двигатель и другие комплектующие от ГАЗ-ММ. Общий выпуск до 1943 года составил 37373 ед. На базе ГАЗ-ААА серийно выпускались штабной автобус ГАЗ-05-193 (1936—1945), а также серийные бронеавтомобили БА-6 (1936—1938, 394 ед.), БА-10А (1938—1939) и БА-10М (1939—1941, суммарно 3331 ед.). В конце 1930-х годов на укороченные шасси ГАЗ-ААА были переставлены бронекорпуса выработавших ресурс бронеавтомобилей ранних серий, таким образом были получены бронеавтомобили БА-27М (1937—1938), БАИ-М и БА-3М (1939—1940). Кроме того, были созданы опытные БА-6 м и БА-9; опытные плавающие бронеавтомобили ПБ-4 (1933—1934, 6 ед.) и ПБ-7 (1936/37, 1 ед.). Выпускалась боевая химическая машина БХМ-1 (1935—1937), был создан опытный санитарный бронетранспортёр БА-22 на 10 раненых (1937).[2]
- БА-10 — осенью 1941 — весной 1942 года остаточная партия бронекорпусов БА-10М, остававшаяся на Ижорском заводе, была поставлена на двухосные шасси ГАЗ-ММ. Данные бронеавтомобили поступали только на Ленинградский фронт.
- ГАЗ-410 — самосвал на шасси ГАЗ-АА и ГАЗ-ММ, грузоподъёмность 1,2 т, кузов цельнометаллический саморазгружающегося типа. Годы выпуска: 1934—1946.
- ГАЗ-42 — газогенераторная модификация, использовавшая в качестве топлива деревянные чурки. Мощность двигателя — 35—38 л. с., грузоподъёмность паспортная — 1,0 т (реальная меньше, так как значительную часть укороченной платформы занимал 150—200-килограммовый запас чурок). Годы выпуска: 1938—1950.
- ГАЗ-43 — газогенераторная версия на угле. Отличалась меньшими габаритами газогенераторной установки. Выпускалась малыми партиями в 1938—1941 годах.
- ГАЗ-44 — газобаллонная версия на сжатом (компримированном) газе. Баллоны с газом располагались под грузовой платформой. Выпущена малой партией в 1939 году.
- На автомобилях первых выпусков ставился редуктор НАТИ-СГ6, замененный впоследствии редуктором НАТИ-СГ19. Двухмембранный редуктор НАТИ-СГ19 был компактней одномембранного НАТИ-СГ6.
- Вся аппаратура размещалась под капотом двигателя. Редуктор размещался над двигателем, что давало ему достаточный подогрев, предотвращающий замерзание. Для контроля указателя запаса газа в баллонах на облицовке переднего бруса кабины ставился манометр. 60 кубических метров сжатого газа хранилось в шести баллонах. Вес газовой установки составлял 420 кг. Газовое оборудование выпускал Куйбышевский карбюраторный завод.
- Средний пробег автомобиля без пополнения запасов газа зависел от топлива и составлял: 150 км на коксовом газе и светильном газе, 200 км на синтез-газе, 300 км на метане.
- НАТИ-3 — опытная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Испытывалась в 1934—1936 годах.
- ГАЗ-60 — серийная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Годы выпуска: 1938—1943.
- ГАЗ-65 — модификация повышенной проходимости с гусенично-колёсным движителем с приводом от стандартных задних колёс. В 1940 году была выпущена опытно-промышленная партия, показавшая полную непригодность[источник не указан 561 день] данной схемы для условий реальной эксплуатации автомобилей как в условиях фронта, так позже и тыла (расход топлива превышал 60 л/100 км).
- ГАЗ-03-30 — 17-местный автобус общего назначения с кузовом на деревянном каркасе с металлической обшивкой. Производился на мощностях смежника ГАЗа — ГЗА (Горьковский завод автобусов, ранее завод «Гудок Октября»). Годы выпуска: 1933—1950, с перерывом в 1942—1945. Самая распространённая модель советского автобуса довоенного периода.
- ГАЗ-55 (М-55) — санитарный автомобиль, оснащался амортизаторами заднего моста. Вместимость: 10 человек, включая четырёх на носилках. Годы производства: 1938—1945.
- ПМГ-1 — пожарный автомобиль (линейка). Годы выпуска: 1932—1941 (?).
Примечания
- ↑ А. В. Карягин. Автомобили ГАЗ мод. А и АА. — издание десятое, переработанное и дополненное. — Ленинград: Гострансиздат-Москва, 1935. — 168 с. — 50 000 экз.
- ↑ Коломиец М. В. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. — М.: Яуза, Стратегия КМ, Эксмо, 2007. — 384 с. — (Советские танки). — 6000 экз. — ISBN 978-5-699-21870-7.
Ссылки
wikiredia.ru
