Передний мост ГАЗ-66

Мосты, взятые с грузовика ГАЗ 66, широко распространены в среде любителей различных внедорожников. Как раз за счет своей конструкции эта полноприводная модель получила большую проходимость. Так, задний и передний мост ГАЗ 66 обеспечивают машине клиренс на уровне 31,5 см и возможность преодолевать брод, чья глубина составляет 80 см.

Мосты ГАЗ 66

Оба моста (как передний, так и задний) имеют одинаковую передачу и дифференциал. При этом основная передача (он же редуктор моста) гипоидного типа. Присутствует смещение вниз на 3,2 см у оси ведущей шестерни. Балки на обоих мостах имеют коробчатое сечение.

Устройство заднего моста

Подробно рассматривая устройство заднего моста, следует отметить основные его детали:

  1. Две полуоси заднего моста, а также цапфы.
  2. Собранный редуктор.
  3. Картер.

Мосты автомобиля обеспечивают ему хорошую проходимость

Последний элемент имеет длинный и вытянутый корпус, у которого присутствует утолщение и специальное отверстие, через которое устанавливается редуктор. Он же является главным движущим элементом самого моста, который не только изменяет передаточное число, но также приводит в движение колеса с определенной скоростью.

Сам редуктор заднего моста ГАЗ 66 включает в себя целый ряд элементов:

  1. Корпус.
  2. Подшипники.
  3. Собранный дифференциал.
  4. Шестерни основной передачи.

Передний мост

Отдельно стоит сказать про устройство переднего моста ГАЗ 66. Его конструкция редуктора полностью аналогична той, которую имеет этот элемент в заднем варианте, что можно увидеть по чертежу. Но присутствуют определенные отличия в конструкции корпуса. В нем вместо полуосей присутствуют шарниры (ШРУСы). Эти узлы включают в себя следующие элементы: ведомый и ведущий кулак, а также 4 шарика.

Параметры и вес мостов ГАЗ-66

Говоря о технических характеристиках мостов от ГАЗ-66, которые обеспечивают хорошую проходимость грузовику, следует отметить конструктивные особенности подвески и трансмиссии автомобиля:

  1. Присутствие одновременно нескольких ведущих мостов.
  2. Наличие скатов на каждой оси.
  3. Практически идентичные габариты задней и передней оси.
  4. Возможность использования понижающей скорости посредством раздатки.

Саму такую конструкцию возможно отключить, а с целью поворота колес применяются поворотные ШРУСы. А вот сзади установлены полуоси, обеспечивающиеся движением через редуктор. При этом присутствует самоблокирующийся дифференциал, обеспечивающийся блокировкой движением шестерен. Это позволяет создать синхронность движения всех ведущих колес. Управление этим процессом осуществляется водителем из кабины. Однако в таком виде машина не может передвигаться по дорогам, оборудованным плотным покрытием, а также на больших скоростях. Это обусловлено тем, что крутящий момент слишком велик и в состоянии даже сломать полуось.

Сами мосты имеют следующие параметры:

  1. Размер колеи спереди и сзади: 1,8/1,75 м.
  2. Вес передней и задней конструкции в собранном состоянии: 350/270 кг.
  3. Передаточное число составляет 6,83.
  4. Шестерни основных пар конические.

Конструкция, используемая сзади на автомобиле ГАЗ-66, во многом схожа с тем, что используется на ГАЗ-53. Однако в последнем отсутствует возможность блокировки дифференциала, но этого нельзя заметить на фото мостов.

Устройство моста ГА-З66

Распространенные неисправности и ремонт узлов

Самые частые поломки, требующие ремонта, сопровождаются увеличением шумности во время езды, а также протечкой масла. Последнее возникает из-за того, что:

  1. Были порваны сальники редуктора либо же они потеряли эластичность. Это же происходит при слете с него пружины.
  2. Происходит ослабление крепления болтов.
  3. Произошла потеря герметичности прокладки.

Основным фактором, почему появляется повышенный шум – считается основная передача. Однако возможны и иные причины, к которым относятся:

  1. Некорректно проведенная регулировка зазора, присутствующего между шестернями основной передачи.
  2. Чрезмерный износ подшипников на полуосях.
  3. Износ шестерней, присутствующих на осях дифференциала либо же основной пары.
  4. Произошло ослабление гайки редуктора.

Повышенный износ шестерней обычно наблюдается в ситуациях, когда в картере находится недостаточно масла либо оно вовсе отсутствует.

В случае вытекания масла мост не сможет пройти больше 2 десятков километром и просто заклинит и потребует ремонта, цена которого существенно превышает траты на обслуживание. Но такая ситуация – это большая редкость из-за того, что появляющееся подвывание будет привлекать внимание водителя раньше.

Проведение обслуживания состоит в том, чтобы регулярно по стандартной схеме проверять уровень масла, присутствующего в каретке, проводить смазывание ШУРСов, а также проверять уровень затяжки всех соединений. Периодичность замены масла составляет в среднем 60 тыс. км, но может быть и меньше, если грузовик используется в тяжелых условиях. При необходимости преодолевать на этом автомобиле брод, важно обеспечить герметичность конструкции. В противном случае туда попадет вода, что потребует срочной замены масла.

Обычно в мостах данного автомобиля применяется смазка ТСП-14ГИП. Если возникает необходимость, то возможно заливать и другие типы смазочных материалов, к примеру, ТЭП-15 либо ТАД-17И. Когда машину использует в условиях сильных холодов (меньше -35 градусов), следует в масло добавлять до 15% дизельного горючего.

Мосты, устанавливаемые на грузовик ГАЗ-66, представляют собой сложные технические изделия, обеспечивающие автомобилю высокую проходимость. Для корректной их работы важно своевременно проводить обслуживание и обращать внимание на любые изменения в их функционировании.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Мосты ГАЗ-66 (передний и задний)

Список вездеходов, использующих мосты ГАЗ-66 находится в конце статьи.

Передний и задний ведущие мосты ГАЗ-66

Главная передача и дифференциал переднего и заднего мостов ГАЗ-66 одинаковые. Главная передача (редуктор) ГАЗ-66 гипоидного типа: смещение оси ведущей шестерни направлено вниз и равно 32 мм. Балки переднего и заднего мостов коробчатого сечения. Устройство поворотного кулака переднего моста показано на рис.1.



Рис.1. Привод к передним колесам автомобиля ГАЗ-66

1—колесо; 2 — блок сальников; 3—шкворень; 4 — рычаг поворотного кулака, 5—втулка; б — сальник; 7—шаровая опора; 8—ведущий кулак; 9—цапфа; 10—тормоз; 31—ведущий фланец; 12—канал подвода воздуха; 13 — крышка фланца; 14, 15 — гайки подшипников; 16 — стопорная шайба; 17—подножка; 18 —ступица; 19—ведомый кулак; 20—запорный воздушный кран

Для того, чтобы вынуть шарнир равных угловых скоростей ГАЗ-66 из поворотного кулака, следует:

  • поднять передний мост ГАЗ-66 на домкрат, поставить для страховки подставки и снять колесо, предварительно отсоединив трубку подвода воздуха к воздушному кранику, защитный кожух трубки и подножку. Вывернуть три винта крепления тормозного барабана и снять его;
  • отвернуть трубку от гибкого шланга, проходящего через тормозной щит. Отвернуть двенадцать гаек и снять ступицу 18 вместе с цапфой 9 без разборки подшипников и сальников ступицы, после этого вынуть шарнир.

В случае надобности разборку шрус ГАЗ-66 производить в следующем порядке:

  • Отметить краской или мелом взаимное расположение кулаков шарнира.
  • Поставить шарнир шрус ГАЗ-66 вертикально коротким кулаком вверх, раздвинуть кулаки, повернуть центральный шарик лыской в сторону одного из ведущих шариков, нагнуть ведущий кулак, при этом один из ведущих шариков может быть вынут из шарнира. Остальные шарики после того, как первый будет вынут, вынимаются свободно.



После подбора новых ремонтных шариков увеличенного размера или замены одного из кулаков сборку шарнира производить в следующем порядке:

  • Закрепить длинный кулак в тиски (кулаком вверх).
  • Поставить центральный шарик в углубление ведущего кулака так, чтобы лыска шарика была направлена в сторону.
  • Поставить короткий кулак на центральный шарик.
  • Проворачивая кулак ГАЗ-66 в сторону, установить поочередно в канавки кулаков три ведущих шарика.
  • Разведя кулаки шарнира ГАЗ-66 на максимальный угол и повернув центральный шарик лыской в сторону канавки четвертого ведущего шарика, вставить этот шарик в канавку так, чтобы он прошел мимо лыски.

При установке шрус ГАЗ-66 на место необходимо смазать втулку шаровой опоры и шейку кулака под втулку. Продольные перемещения шарнира равных угловых скоростей ограничиваются упорными шайбами, одна из которых установлена в шаровой опоре, а другая — в цапфе.

Задний и передний мосты ГАЗ-66 – неисправности и их устранение

Повышенный шум

  • неправильная регулировка зацепления шестерен редуктора моста ГАЗ-66 по контакту — Произвести регулировку
  • увеличенный боковой зазор в зацеплении ведущей и ведомой шестерен в результате износа их зубьев или подшипников — Заменить шестерни редуктора ГАЗ-66. Регулировать положение шестерен для компенсации износа не следует
  • нарушение регулировки подшипников из-за износа – Заменить изношенные подшипники

Большой угловой люфт ведущей шестерни редуктора моста ГАЗ-66

  • износ шлиц полуосей, шарниров равных угловых скоростей – Заменить изношенные детали
  • увеличенный боковой зазор в зацеплении шестерен редуктора ГАЗ-66  вследствие износа зубьев — Заменить шестерни редуктора
  • износ или нарушение регулировки подшипников — Произвести регулировку или заменить изношенные подшипники

Течь масла через манжеты ведущей шестерни и ступиц, а также по плоскости разъема картера редуктора ГАЗ-66

Износ манжет фланца и ступиц колес, фланца крепления карданного вала, ослабление затяжки болтов крепления картера редуктора ГАЗ-66 — Заменить изношенные детали, затянуть болты

Неудовлетворительная смазка — Заменить шестерни главной передачи (редуктора), залить гипоидную смазку требуемого качества



Редуктор переднего и заднего моста ГАЗ-66

Устройство редуктора переднего и заднего моста ГАЗ-66 показано на рис.2. Регулировка преднатяга конических подшипников 6 и 16 ведущей шестерни редуктора производится кольцом 15.

Расточка гнезд в картере и крышках 24 подшипников дифференциала, а также нарезка резьбы производится в сборе, поэтому после разборки крышки должны ставиться на прежние места, что обеспечивается наличием одинаковой маркировки каждой стороны картера и сопряженной крышки подшипника.

Преднатяг подшипников дифференциала мостов ГАЗ-66 регулируется гайками 20. Этими же гайками регулируется положение ведомой шестерни, то есть вели чина бокового зазора, а также величина и расположение пятна контакта в зацеплении шестерни.



Рис.2. Редуктор переднего и заднего моста ГАЗ-66

1—маслоприемная трубка; 2—верхний канал; 3—нижний канал; 4—винт упора; 5—регулировочные прокладки; 6, 16 и 29—конические подшипники; 7—крышка; 8—гайка; 9—ведущая шестерня; 10—фланец; 11—манжета; 12 — маслоотгонное кольцо; 13 и 31—болты; 14 — муфта; 15—регулировочное кольцо; 17 — пробка заливного отверстия; 18—роликовый подшипник; 19—картер; 20—гайка; 21—полуось; 22—чашка дифференциала; 23—стопорная пластина; 24—крышка; 25—сухарь; 26—ведомая шестерня; 27—наружная звездочка; 28—сепаратор; 30—внутренняя звездочка

Дифференциал редуктора мостов ГАЗ-66 кулачковый, с двадцатью четырьмя радиальными сухарями 25, установленными в отверстия сепаратора в два ряда в шахматном порядке. Наружная звездочка дифференциала имеет шесть равномерно расположенных по окружности кулачков, а на внутренней звездочке выполнено два ряда кулачков (по шесть в каждом), расположенных в шахматном порядке.

Главная передача и дифференциал редуктора ГАЗ-66 установлены в отдельный картер 19, который свободно вставляется в отверстие балки моста и закрепляется болтами 31.

Для обеспечения принудительного подвода смазки к подшипникам ведущей шестерни переднего и заднего мостов в картере редуктора установлена маслоприемная трубка 1, которая, соприкасаясь с ведомой шестерней, собирает увлекаемое ею масло. Из трубки 1 через верхний канал 2 масло подводится к подшипникам, а отводится по нижнему каналу 3.

Редукторы переднего и заднего мостов ГАЗ-66 отличаются различными маслоотгонными кольцами установленными на шлицах ведущей шестерни. Кольцо переднего моста имеет маркировку П, кольцо заднего моста маркировки не имеет.

Для отличия редукторов ГАЗ-66 на фланце ведущей шестерни переднего моста имеется маркировка П (на фланце ведущей шестерни заднего моста маркировка отсутствует). Для предотвращения повышения давления внутри картера при нагревании во время работы в картер установлен сапун.

Кулаки поворотные и цапфы переднего моста ГАЗ-66 (Каталог 1996 г.)



  • 201416-П8 Болт М6-6gх12
  • 201540-П29 Болт М12-6gх30 ОСТ 37.001.123-96
  • 23707 Подшипник
  • 250688-П29 Гайка М10х1-6Н
  • 252134-П29 Шайба 6
  • 252137-П29 Шайба 12
  • 252138-П8 Шайба 14,2
  • 252156-П29 Шайба 10
  • 264020-П29 Масленка 1.3 Ц6.хр ГОСТ 19853-74
  • 291798-П2 Шпилька М10х(1,5-Сп/1-4Н)х30 ОСТ 37.001.180-96
  • 291849-П8 Шпилька М12х(1,75-Сп/1,25-Сп1)х35 ОСТ 37.001.180-96
  • 291882-П8 Шпилька М14х1,5-Спх35
  • 292832-П8 Гайка СпМ 12х1,25
  • 292855-П8 Гайка М14х1,5 Сп
  • 294990-П Штифт 6х11
  • 45 9346 1173 Болт М14Х1.5-4hх75
  • 51-2401050 Шайба стопорная гайки подшипника ступицы заднего колеса
  • 51-2403042-Б Втулка разжимная шпильки полуоси заднего моста
  • 53-2401052-01 Гайка подшипников
  • 53-2401053-01 Гайка
  • 53-2401054-01 Гайка подшипников ступицы заднего колеса со штифтом в сборе
  • 53-2403048 Прокладка полуоси
  • 63-2304084 Прокладка корпуса поворотного кулака
  • 66-02-2304010 Кулак поворотный правый в сборе
  • 66-02-2304011 Кулак поворотный левый в сборе
  • 66-02-2304040-Б Корпус поворотного кулака правый
  • 66-02-2304041-Б Корпус поворотного кулака левый
  • 66-02-2304060 Шарнир поворотного кулака правый в сборе
  • 66-02-2304061 Шарнир поворотного кулака левый в сборе
  • 66-02-2304080 Цапфа поворотного кулака в сборе
  • 66-02-2304091 Фланец ведущий ступицы переднего колеса
  • 66-2304012 Опора шаровая в сборе
  • 66-2304024 Шайба упорная шарнира поворотного кулака
  • 66-2304026 Прокладка шаровой опоры
  • 66-2304028 Прокладка регулировочная толщина 0,10 мм
  • 66-2304029 Прокладка регулировочная толщ. 0,15 мм
  • 66-2304035 Рычаг поворотного кулака
  • 66-2304037 Накладка шкворня поворотного кулака верхняя
  • 66-2304038-А Накладка шкворня поворотного кулака нижняя
  • 66-2304051-Б Корпус сальника поворотного кулака
  • 66-2304052 Кольцо уплотнительное внутреннее сальника поворотного кулака
  • 66-2304053 Пружина сальника поворотного кулака
  • 66-2304054 Кольцо распорное сальника поворотного кулака
  • 66-2304055 Кольцо уплотнительное наружное сальника поворотного кулака
  • 66-2304056-Б Обойма наружная сальника поворотного кулака
  • 66-2304057 Прокладка сальника поворотного кулака
  • 66-2304071 Сальник шарнира переднего ведущего моста в сборе
  • 66-3506095 Кронштейн крепления гибкого шланга переднего моста правый
  • 66-3506096 Кронштейн крепления гибкого шланга переднего моста левый

Мост задний 66-02-2400012, полуоси и цапфы заднего моста ГАЗ-66 (Каталог 1996 г.)

  • 201419-П8 Болт М6-6gх18
  • 201496-П8 Болт М10-6gх22
  • 201499-П29 Болт М10-6gх30 ОСТ 37.001.123-96
  • 250612-П29 Гайка М10-6Н ОСТ 37.001.124-93
  • 250688-П29 Гайка М10х1-6Н
  • 252137-П8 Шайба 12 пружинная
  • 252138-П8 Шайба 14,2
  • 252156-П29 Шайба 10
  • 258288-П Шплинт-проволока 1,6х350
  • 262517-П Пробка КГ 2″
  • 262521-П Пробка КГ1″
  • 290606-П Болт М8-6gх14
  • 291151-П Болт М16-4hх105
  • 291554-П29 Болт М12х1,25-6gх38
  • 291557-П29 Болт М12-4hх45
  • 291798-П2 Шпилька М10х(1,5-Сп/1-4Н)х30 ОСТ 37.001.180-96
  • 291882-П8 Шпилька М14х1,5-Спх35
  • 292855-П8 Гайка М14х1,5 Сп
  • 292977-П29 Гайка М30х1,5-5Н6Н
  • 294990-П Штифт 6х11
  • 296576-П29 Пробка КГ1/2″
  • 298430-ПЮ Сапун в сборе
  • 51-2401034-А3 Сальник червяка редуктора лебедки в сборе
  • 51-2401050 Шайба стопорная гайки подшипника ступицы заднего колеса
  • 53-2401052-01 Гайка подшипников
  • 53-2401053-01 Гайка
  • 53-2401054-01 Гайка подшипников ступицы заднего колеса со штифтом в сборе
  • 53-2402012-10 Картер редуктора заднего моста с крышками подшипников в сборе
  • 53-2402045 Прокладка картера редуктора заднего моста
  • 53-2402046 Прокладка толщиной 0,10 мм
  • 53-2402047 Прокладка регулировочная толщиной 0,25 мм
  • 53-2402048 Прокладка регулировочная
  • 53-2402078-10 Винт регулировочный упора ведомой шестерни главной пары заднего моста в сборе
  • 53-2402086-А Трубка
  • 53-2402087 Пластина стопорная
  • 53-2402088 Тарелка маслоприемной трубки
  • 53-2402089 Пружина маслоприемной трубки
  • 53-2403040 Гайка подшипника дифференциала
  • 53-2403044 Пластина стопорная гайки подшипника дифференциала
  • 53-2403048 Прокладка полуоси
  • 63-2304084 Прокладка корпуса поворотного кулака
  • 66-02-2400012 Мост задний с тормозами и ступицами в сборе
  • 66-02-2401005-20 Картер заднего моста в сборе
  • 66-02-2401005-21 Картер в сборе
  • 66-02-2401051 Цапфа заднего моста
  • 66-02-2401067 Цапфа заднего моста
  • 66-02-2403070-01 Полуось заднего моста
  • 66-2402010 Редуктор заднего моста в сборе



tundrolet.ru

Конструкция и неисправности заднего моста ГАЗ-53, ГАЗ-66

Устройство заднего моста автомобилей ГАЗ-53А и ГАЗ-66 показано на рис. 1 и 2.

Для повышения долговечности в мосты устанавливают главную передачу гипоидного типа. Ведущая шестерня относительно ведомой смещена вниз на 32 мм

Для предотвращения больших деформаций ведомой шестерни главная передача снабжена регулируемым упором.

Главная передача и дифференциал смонтированы в отдельный картер редуктора, который свободно вставляют в отверстие картера моста и закрепляют болтами.

Редукторы задних мостов автомобилей ГАЗ-53А и ГАЗ-66 отличаются только конструкцией дифференциала.

На автомобиле ГАЗ-53А применяется обычный конический дифференциал с четырьмя сателлитами, а на автомобиле ГАЗ-66 для повышения проходимости устанавливают самоблокирующийся кулачковый дифференциал, устройство которого показано на рис. 63.

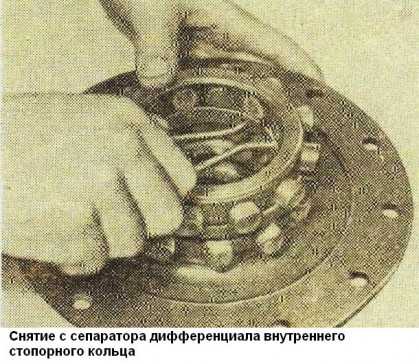

В сепараторе 28 имеются расположенные в два ряда в шахматном порядке 24 радиальных отверстия, в которые установлены сухари 25.

Между рядами отверстий под сухари на наружной и внутренней поверхности сепаратора поставлены стопорные кольца, которые предотвращают проворачивание сухарей вокруг своих осей, а также удерживают их от выпадения из сепаратора при сборке дифференциала.

Наружная звездочка 27 свободно установлена в отверстие чашки 22, а внутренняя 30 в отверстиях сепаратор а и наружной звездочки.

Картер заднего моста автомобилей ГАЗ-53А и ГАЗ-66 состоит из двух штампованных половинок, сваренных по горизонтальной оси моста.

Такая конструкция обеспечивает простоту монтажа и демонтажа узла. Цапфы колес на концах картера автомобиля ГАЗ-53 приварены встык, а на картере автомобиля ГАЗ-66 их крепят к картеру при помощи шпилек.

Техническое обслуживание заднего моста

Уход за задним мостом в процессе эксплуатации заключается в обеспечении своевременной смены смазки, контроле уровня смазки, проверке степени затяжки болтов крепления редуктора к картеру заднего моста и болтов крепления муфты подшипников вала ведущей шестерни, проверке состояния затяжки подшипников вала ведущей шестерни.

Зацепление регулируют только при постановке новых шестерен.

Неисправности заднего моста и способы их устранения

— Причины неисправности

Способы устранения

Повышенный шум заднего моста:

— Неправильная регулировка зацепления шестерен главной пары по контакту

для уменьшения шума произвести повторную регулировку

— Увеличенный боковой зазор в зацеплении ведущей и ведомой шестерен в результате износа их зубьев или подшипников

Заменять изношенные шестерни.

Регулировать положение шестерен для компенсации износа не следует, так как требуемый контакт в зацеплении ведущей и ведомой шестерен достигается только при одном их взаимном положении, в котором их обрабатывают на станках

— Ослабление затяжки подшипников вследствие износа и торцов деталей, которые затянуты вместе с подшипниками

Затянуть подшипники

— Завышенное биение вала ведущей шестерни вследствие износа подшипников

Затянуть подшипники

— Неисправности в деталях дифференциала. В этом случае шум появляется при повороте автомобиля (некоторый шум на поворотах допускается)

Заменить неисправные детали

— При определении шума в заднем мосте нужно убедиться, что шум исходит именно из моста, так как аналогичный по характеру шум может появиться при повреждении подшипников ступицы заднего колеса. При изменении характера дороги шум заднего моста не пропадает.

Шум изношенного подшипника ступицы хорошо прослушивается при движении автомобиля с небольшой скоростью и пропадает при слабом торможении.

Для выявления шума подшипника ступицы следует вывесить домкратом каждое колесо и при вращении колеса определить состояние подшипника.

Большой радиальный люфт ведущей шестерни:

— Износ шлицев полуоси (При трогании автомобиля с места и при резком приложении нагрузки во время движения автомобиля в заднем мосту прослушивается стук)

При сильном износе полуоси заменить ее

— Ослабление гаек крепления фланца полуоси

Затянуть гайки

— Увеличенный боковой зазор в зацеплении ведущей и ведомой шестерен главной передачи вследствие износа зубьев

Заменить изношенные детали

— Увеличенный боковой зазор между зубьями шестерен дифференциала ГАЗ-53А или между сухарями и кулачками дифференциала ГАЗ -66 вследствие износа зубьев и опорных шайб сателлитов и полуосевых шестерен (или износа сухарей и звездочек)

Заменить изношенные детали

— Ослабление затяжки болтов крепления ведомой шестерни в коробке сателлитов ГАЗ-5ЗА (или к сепаратору и чашке дифференциала ГАЗ -66)

Осмотреть состояние крепежных деталей и при отсутствии повреждений подтянуть болты; момент затяжки указан ниже

— Износ подшипников или нарушение их регулировки

Произвести требуемую регулировку

Течь масла через сальники ведущей шестерни и ступиц, а также по плоскости разъема картера редуктора и картера моста:

— Износ сальников. Износ поверхностей под сальники на фланце крепления вала ведущей шестерни и втулке сальника ступицы

Заменить изношенные сальники фланец и втулку

— Ослабление затяжки болтов крепления картеров редуктора и заднего моста

Затянуть болты (момент 10 — 12 кГм)

— Износ прокладки, установленной между привалочными поверхностями картеров редуктора и заднего моста

Заменить прокладку

Задиры на зубьях шестерен главной передачи

— Неудовлетворительная смазка шестерен

Если шестерни не пригодны для дальнейшей работы, их необходимо заменить.

Залить в задний мост гипоидную смазку требуемого качества

— Чрезмерные ударные нагрузки

Заменить шестерни

Для устранения неисправностей может потребоваться разборка заднего моста, В зависимости от характера неисправности разборка может быть частичной или полной.

autoruk.ru

Ведущие мосты автомобиля ГАЗ-66 с полным приводом

______________________________________________________________________________________________________

 Главная передача и дифференциал переднего и заднего мостов автомобиля ГАЗ-66 одинаковые. Главная передача (редуктор) гипоидного типа: смещение оси ведущей шестерни направлено вниз и равно 32 мм.

Балки переднего и заднего мостов коробчатого сечения. Устройство поворотного кулака переднего моста показано на рис.1.

Рис.1. Привод к передним колесам автомобиля ГАЗ-66

1—колесо; 2 — блок сальников; 3—шкворень; 4 — рычаг поворотного кулака, 5—втулка; б — сальник; 7—шаровая опора; 8—ведущий кулак; 9—цапфа; 10—тормоз; 31—ведущий фланец; 12—канал подвода воздуха; 13 — крышка фланца; 14, 15 — гайки подшипников; 16 — стопорная шайба; 17—подножка; 18 —ступица; 19—ведомый кулак; 20—запорный воздушный кран

Для того, чтобы вынуть шарнир равных угловых скоростей из поворотного кулака, следует:

— поднять передний мост ГАЗ-66 на домкрат, поставить для страховки подставки и снять колесо, предварительно отсоединив трубку подвода воздуха к воздушному кранику, защитный кожух трубки и подножку. Вывернуть три винта крепления тормозного барабана и снять его;

— отвернуть трубку от гибкого шланга, проходящего через тормозной щит. Отвернуть двенадцать гаек и снять ступицу 18 вместе с цапфой 9 без разборки подшипников и сальников ступицы, после этого вынуть шарнир.

В случае надобности разборку ШРУС ГАЗ-66 производить в следующем порядке:

— Отметить краской или мелом взаимное расположение кулаков шарнира.

— Поставить шарнир ШРУС ГАЗ-66 вертикально коротким кулаком вверх, раздвинуть кулаки, повернуть центральный шарик лыской в сторону одного из ведущих шариков, нагнуть ведущий кулак, при этом один из ведущих шариков может быть вынут из шарнира. Остальные шарики после того, как первый будет вынут, вынимаются свободно.

После подбора новых ремонтных шариков увеличенного размера или замены одного из кулаков сборку шарнира производить в следующем порядке:

— Закрепить длинный кулак в тиски (кулаком вверх).
— Поставить центральный шарик в углубление ведущего кулака так, чтобы лыска шарика была направлена в сторону.

— Поставить короткий кулак на центральный шарик.

— Проворачивая кулак ГАЗ-66 в сторону, установить поочередно в канавки кулаков три ведущих шарика.

— Разведя кулаки шарнира на максимальный угол и повернув центральный шарик лыской в сторону канавки четвертого ведущего шарика, вставить этот шарик в канавку так, чтобы он прошел мимо лыски.

При установке шрус на место необходимо смазать втулку шаровой опоры и шейку кулака под втулку. Продольные перемещения шарнира равных угловых скоростей ограничиваются упорными шайбами, одна из которых установлена в шаровой опоре, а другая — в цапфе.

Редуктор переднего и заднего моста автомобиля ГАЗ-66

Устройство редуктора переднего и заднего моста ГАЗ-66 показано на рис.2. Регулировка преднатяга конических подшипников 6 и 16 ведущей шестерни редуктора производится кольцом 15.

Расточка гнезд в картере и крышках 24 подшипников дифференциала, а также нарезка резьбы производится в сборе, поэтому после разборки крышки должны ставиться на прежние места, что обеспечивается наличием одинаковой маркировки каждой стороны картера и сопряженной крышки подшипника.

Преднатяг подшипников дифференциала мостов автомобиля регулируется гайками 20. Этими же гайками регулируется положение ведомой шестерни, то есть вели чина бокового зазора, а также величина и расположение пятна контакта в зацеплении шестерни.

Рис.2. Редуктор переднего и заднего моста ГАЗ-66

1—маслоприемная трубка; 2—верхний канал; 3—нижний канал; 4—винт упора; 5—регулировочные прокладки; 6, 16 и 29—конические подшипники; 7—крышка; 8—гайка; 9—ведущая шестерня; 10—фланец; 11—манжета; 12 — маслоотгонное кольцо; 13 и 31—болты; 14 — муфта; 15—регулировочное кольцо; 17 — пробка заливного отверстия; 18—роликовый подшипник; 19—картер; 20—гайка; 21—полуось; 22—чашка дифференциала; 23—стопорная пластина; 24—крышка; 25—сухарь; 26—ведомая шестерня; 27—наружная звездочка; 28—сепаратор; 30—внутренняя звездочка

Дифференциал редуктора мостов ГАЗ-66 кулачковый, с двадцатью четырьмя радиальными сухарями 25, установленными в отверстия сепаратора в два ряда в шахматном порядке.

Наружная звездочка дифференциала имеет шесть равномерно расположенных по окружности кулачков, а на внутренней звездочке выполнено два ряда кулачков (по шесть в каждом), расположенных в шахматном порядке.

Главная передача и дифференциал редуктора установлены в отдельный картер 19, который свободно вставляется в отверстие балки моста и закрепляется болтами 31.

Для обеспечения принудительного подвода смазки к подшипникам ведущей шестерни переднего и заднего мостов в картере редуктора установлена маслоприемная трубка 1, которая, соприкасаясь с ведомой шестерней, собирает увлекаемое ею масло. Из трубки 1 через верхний канал 2 масло подводится к подшипникам, а отводится по нижнему каналу 3.

Редукторы переднего и заднего мостов ГАЗ-66 отличаются различными маслоотгонными кольцами установленными на шлицах ведущей шестерни. Кольцо переднего моста имеет маркировку П, кольцо заднего моста маркировки не имеет.

Для отличия редукторов на фланце ведущей шестерни переднего моста имеется маркировка П (на фланце ведущей шестерни заднего моста маркировка отсутствует). Для предотвращения повышения давления внутри картера при нагревании во время работы в картер установлен сапун.

Регулировка деталей ведущих мостов автомобиля ГАЗ-66

Подшипники ведущих мостов автомобиля ГАЗ-66, боковой зазор и контакт в зацеплении шестерен отрегулированы на заводе и, как правило, не требуют регулировок в эксплуатации. Их регулировка нужна после замены деталей или при большом износе подшипников.

Увеличенный боковой зазор в зацеплении шестерен редуктора переднего и заднего мостов, получившийся вследствие износа зубьев, уменьшать регулировкой недопустимо, так как такая регулировка приведет к нарушению взаимного положения приработавшихся поверхностей зубьев. В результате этого увеличивается шум или произойдет поломка зубьев.

В эксплуатации изменять положение регулировочного винта 4 не рекомендуется. Регулировку подшипников ведущих мостов необходимо произвести лишь в случае ослабления гайки.

Для этого регулировочный винт 4 нужно завернуть до отказа, затем отвернуть его на 1/6 оборота и законтрить гайкой. Обнаруженный люфт в конических подшипниках следует устранять, но при этом нельзя нарушать положение приработавшихся друг к другу шестерен.

При проведении подшипников ведущих мостов ГАЗ-66 следует знать, что стопорение болтов крышек подшипников дифференциала и стопорной пластины гаек подшипников дифференциала может быть осуществлено с помощью герметика. Болты должны быть смазаны на 3/4 длины резьбовой части. Также можно производить стопорение болтов шплинт-проволокой 1,6х400 мм.

При шплинтовке болтов крепления крышек подшипников дифференциала шплинт-проволока должна пройти через болт крепления стопорной пластины. В случае затруднений шплинтовки болта с одним отверстием его необходимо довернуть в сторону увеличения момента затяжки.

Шплинтовка должна производиться таким образом, чтобы натяжение при скрутке проволоки создавало крутящий момент в направлении затяжки болтов.

Регулировка подшипников ведущей шестерни редуктора моста ГАЗ-66

Подшипники ведущей шестерни редуктора моста ГАЗ-66 регулировать в том случае, если осевой люфт шестерни превышает 0,03 мм. Проверять люфт следует с помощью индикаторного приспособления путем перемещения ведущей шестерни из одного крайнего положения в другое, а при отсутствии приспособления — покачиванием фланца рукой.

При наличии люфта ведущей шестерни редуктора моста в конических подшипниках необходимо подшипники отрегулировать. Слить масло из картера моста. Отсоединить задний конец карданного вала. Вынуть полуоси.

Отвернуть болты крепления картера редуктора. Вынуть редуктор. Отвернуть винт упора ведомой шестерни так, чтобы торец упора не выступал над торцом прилива в картере. Снять маслоприемную трубку.

Расконтрить и отвернуть гайки подшипников дифференциала. Перед отвертыванием гаек заметить их положение относительно крышек подшипников дифференциала, нанеся метки на крышках и гайках.

Снять крышки подшипников дифференциала ГАЗ-66. Отодвинуть дифференциал в сторону ведомой шестерни и вынуть его. Отвернуть болты крепления муфты и вынуть муфту. Проверить, не разбирая муфту, достаточная ли толщина регулировочного кольца, установленного подшипниками.

Для этого фланец муфты зажать в тисках, а гайку крепления фланца карданного вала расшплинтовать и завернуть до отказа. Если толщина регулировочного кольца превышает требуемую, то затяжка гайки не приведет к заметному сопротивлению при вращении ведущей шестерни в подшипниках.

Отвернуть гайку крепления фланца карданного вала, снять фланец, крышку сальника и внутреннее кольцо с роликами наружного подшипника.

Уменьшить шлифовкой толщину регулировочного кольца до устранения осевого люфта ведущей шестерни редуктора моста и создания предварительного натяга подшипников (уменьшение толщины кольца должно быть равно сумме измеренного индикатором осевого люфта шестерни и величины 0,05 мм предварительного натяга).

Собрать муфту в тисках в обратном порядке и затянуть гайку до отказа. При затягивании гайки необходимо проворачивать фланец для того, чтобы ролики подшипников заняли правильное положение в обоймах.

Гайка по окончании регулировки редуктора ГАЗ-66 должна быть затянута до отказа. Нельзя даже немного поворачивать ее назад для совмещения отверстия под шплинт с прорезью гайки.

При недостаточной затяжке возможно вворачивание внутреннего кольца подшипника, износ регулировочного кольца и, как следствие, опасное увеличение осевого люфта ведущей шестерни.

Поставить на место муфту с крышкой сальника и равномерно затянуть болты, предварительно смазав их смазкой Литол. Собрать главную передачу, при этом гайки подшипников дифференциала завернуть до положения, отмеченного метками.

Для правильной установки упора ведомой шестерни редуктора мостов ГАЗ-66 необходимо завернуть винт упора до отказа, затем отвернуть на 1/6 оборота и законтрить гайкой. Поставить маслоприемную трубку.

Поставить редуктор на место, предварительно смазав болты крепления смазкой Литол-24, соединить фланцы карданного вала и ведущей шестерни, поставить полуоси. Залить масло в картер моста до уровня контрольного отверстия.

Регулировка подшипников ступиц переднего моста ГАЗ-66

При регулировке подшипников ступиц переднего моста ГАЗ-66 нужно отвернуть гайки и снять подножку, защитный кожух, трубку подвода воздуха к шине и ведущий фланец.

Отвернуть наружную гайку, снять стопорную шайбу, отвернуть внутреннюю гайку и проверить, свободно ли вращается колесо. В случае затрудненного вращения колеса устранить причину (задевание тормозных колодок, заедание сальника и др.).

Затянуть внутреннюю гайку ключом с воротком длиной 350—400 мм усилием руки до тугого вращения колеса на подшипниках. При этом необходимо проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипника.

Отвернуть внутреннюю гайку. Установить стопорную шайбу и убедиться, что стопорный штифт вошел в одну из прорезей шайбы. Если штифт не входит в прорезь, повернуть гайку в ту или другую сторону с тем, чтобы штифт вошел в ближайшую прорезь стопорной шайбы.

Навернуть и затянуть наружную гайку. Проверить регулировку подшипников ступиц переднего моста ГАЗ-66 — колесо должно вращаться без заметного осевого перемещения и качки.

Поставить и закрепить фланец, трубку подвода воздуха и защитный кожух, поставить подножку и завернуть гайки крепления ведущего фланца.

Опустить колесо. Регулировку подшипников ступиц переднего моста проверять по степени нагрева ступицы колеса при контрольном пробеге. Сильный нагрев ступицы не допустим и должен быть устранен повторной регулировкой.

Регулировка подшипников ступиц заднего моста ГАЗ-66

При регулировке подшипников ступиц заднего моста ГАЗ-66 снять защитный кожух и трубку подвода воздуха к шине, отвернуть гайки и вынуть полуось 14 (рис.3).

Отвернуть наружную гайку 4, снять стопорную шайбу 5, отвернуть внутреннюю гайку 6 и проверить свободно ли вращается колесо. В случае затрудненного вращения колеса устранить причину (задевание тормозных колодок, заедание сальника и др.).

Рис. 3. Задняя ступица и колесо ГАЗ-66

П—полость; 1—цапфа; 2—болт-съемник; 3—крышка фланца; 4 и 6—гайки подшипников; 5—стопорная шайба; 7—ступица; 8—воздушный кран; 9—колесо; 10—тормозной барабан; 11 — перепускной клапан; 12 и 15 —сальники; 13—балка моста; 14—полуось

Затянуть внутреннюю гайку ключом с воротком длиной 350—400 мм усилием руки до тугого вращения колеса на подшипниках. При этом необходимо проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипника.

Отвернуть внутреннюю гайку 6. Установить стопорную шайбу 5 и убедиться, что стопорный штифт вошел в одну из прорезей шайбы. Если штифт не входит в прорезь, повернуть гайку в ту или другую сторону с тем, чтобы штифт вошел в ближайшую прорезь стопорной шайбы.

Навернуть и затянуть наружную гайку 4. Проверить регулировку подшипников ступиц заднего моста — колесо должно вращаться без заметного осевого перемещения и качки.

Вставить и закрепить полуось 14, трубку подвода воздуха и защитный кожух.

Опустить колесо. Регулировку подшипников ступиц заднего моста проверять по степени нагрева ступицы колеса при контрольном пробеге. Сильный нагрев ступицы недопустим и должен быть устранен повторной регулировкой.

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

avtodetall.ru

7.3. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Передний мост автомобиля ГАЗ-66. Техническое обслуживание — «ВАЖНО ВСЕМ»

ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66





Рис.74. Передний мост (привод к передним колёсам автомобиля с системой регулирования давления воздуха в шинах):

1 — колесо; 2 — сальник; 3 — шкворень; 4 — поворотный рычаг; 5 — втулка; 6 — сальник; 7 — шаровая опора; 8 — вилка кардана; 9 — поворотная цапфа; 10 — тормозной диск; 11 — ведущий фланец; 12 — канал подвода воздуха; 13 — крышка фланца; 14 и 15 — гайки подшипников; 16 — стопорная шайба; 17 — подножка; 18 — ступица; 19 — наружная полуось канала; 20 — воздушный кран



Устройство переднего моста показано на рис. 74.
Главная передача и дифференциал заднего и переднего ведущих мостов унифицированы, за исключением маслоприёмного устройства подшипников вала ведущей шестерни, которое в переднем мосту не применяется.
В переднем мосту применен кардан равных угловых скоростей. Картер переднего моста прямоугольного сечения состоит из двух штампованных из листовой стали половинок, сваренных по горизонтальной оси моста.
Средняя часть картера смещена относительно продольной оси автомобиля влево, на концах приварены встык фланцы, к которым крепят шаровые опоры поворотных цапф.




ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕРЕДНЕГО МОСТА АВТОМОБИЛЯ ГАЗ-66



Уход за передним мостом в эксплуатации заключается в поддержании требуемого уровня масла в картере и его периодической смене, смазке кардана равных угловых скоростей и шкворней, периодической проверке состояния затяжки подшипников, шкворней, проверке схождения колёс, подтяжке ослабших соединений, проверке состояния затяжки подшипников вала ведущей шестерни. Зацепление регулируют только при постановке новых шестерен.



Неисправности переднего моста и способы их устранения
Причина неисправности Способу устранения
Нарушение развала колёс, появление «виляния» передних колёс при езде и неравномерный износ шин вследствие большого зазора в подшипниках ступиц передних колёс Отрегулировать натяг подшипников ступиц передних колёс
Автомобиль плохо «держит» дорогу вследствие прогиба кожуха картера переднего моста Выпрямить кожух или заменить картер моста новым
Вытекание смазки через резино-войлочный сальник поворотной цапфы вследствие его износа Заменить сальник
Повышенный износ шин по причине неправильного схождения колёс (погнутость тяги или неправильная установка её длины) Выпрямить тягу или отрегулировать её длину
Примечание: Неисправности, их причины и способы устранения в главной передаче и в дифференциале переднего моста и заднего моста (см. «п.7.1. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Техническое обслуживание заднего моста. Неисправности и способы их устранения») аналогичны.


vajnovsem.ru

Ремонт и регулировка переднего моста автомобиля ГАЗ-66

Страница 1 из 2

Устройство переднего моста показано на рис. 1.

Главная передача и дифференциал заднего и переднего ведущих мостов одинаковы, за исключением маслоприемного устройства подшипников вала ведущей шестерни, которое в переднем мосту не применяется.

В переднем мосту применен кардан равных угловых скоростей. Картер переднего моста прямоугольного сечения состоит из двух штампованных из листовой стали половинок, сваренных по горизонтальной оси моста.

Средняя часть картера смещена относительно продольной оси автомобиля влево, на концах приварены встык фланцы, к которым крепят шаровые опоры поворотных цапф.

Техническое обслуживание переднего моста

Уход за передним мостом в эксплуатации заключается в поддержании требуемого уровня масла в картере и его периодической смене смазке кардана равных угловых скоростей и шкворней, периодической проверке состояния затяжки подшипников шкворней, проверке схождения колес, подтяжке ослабших соединений, проверке состояния затяжки подшипников вала ведущей шестерни. Зацепление регулируют только при постановке новых шестерен.

Неисправности, их причины и способы устранения в главной передаче и дифференциале переднего моста и заднего моста аналогичны.

Ремонт переднего моста

Снятие переднего моста с автомобиля. Для снятия переднего моста необходимо:

отсоединить на левой продольной балке гибкий шланг от трубопроводов гидравлического привода тормозов. Отвернуть гибкий шланг от переднего моста.

Для автомобиля ГАЗ-66-01 дополнительно:

— отсоединить на правой продольной балке шланг от трубопровода системы регулирования давления воздуха в шинах, отвернуть гибкий шланг подвода воздуха от переднего моста;

— отсоединить амортизаторы от переднего моста;

— отсоединить трубопроводы и гибкие шланги от клапана управления гидроусилителя рулевого управления, от продольной рулевой тяги, от переднего моста и от силового цилиндра гидроусилителя рулевого управления;

— отсоединить передний карданный вал от фланца вала ведущей шестерни переднего моста;

— отсоединить продольную тягу от рулевой сошки;

— снять подкладки, стремянки и накладки передних рессор;

— откатить передний мост и установить его на стенд или подставки.

Разборка переднего моста

Отсоединить продольную рулевую тягу от рычага поворотной цапфы.

Снять подножки. Для автомобиля ГАЗ-66-01 дополнительно:

— отсоединить трубопровод подвода воздуха к воздушному крану от крышки фланца ступицы переднего моста и от крана. Снять защитный кожух, колеса, тормозной барабан и защитный колпак муфты отключения.

Специальным ключом, вывертывая болт муфты ведущего фланца, снять муфту (при этом следить за тем, чтобы не выпали из отверстия в полуоси кардана стопор с пружиной).

Снять ведущий фланец (при снятии фланца не допускается вывертывание шпилек). Для автомобиля ГАЗ-66-01 дополнительно снять крышку фланца ступицы.

Снять ступицу с подшипниками.

Отсоединить от тормозного диска трубопроводы гидравлического привода тормозов. Для автомобиля ГАЗ-66-01 дополнительно отсоединить гибкие шланги подвода воздуха к блоку уплотнения, проходящие через тормозные диски.

Снять тормозной щит с маслоотражателем и цапфу. Для автомобилей ГАЗ-66-01 дополнительно снять сальник ступицы и вывернуть из блока сальников гибкий шланг подвода воздуха к блоку уплотнения.

Вынуть карданы равных угловых скоростей.

Спрессовать шаровую опору при помощи демонтажных болтов. Снять рычаг на левом корпусе поворотной цапфы и комплект регулировочных прокладок.

Снять верхнюю накладку шкворня правой поворотной цапфы с комплектом регулировочных прокладок.

Снять нижние накладки шкворней с комплектом регулировочных прокладок.

Снять сальник шаровой опоры.

Вынуть наружные обоймы подшипников шкворней.

Снять со шкворней шаровой опоры подшипники.

Разъединить шаровую опору и корпус поворотной цапфы.

Неисправности переднего моста и способы их устранения

Причины неисправности

способы устранения

Нарушение правильного угла развала колес,

появление «виляния» передних колес при езде и

неравномерный износ шин вследствие большого

зазора в подшипниках ступил передних колес

Отрегулировать натяг подшипников

ступиц передних колес

Автомобиль плохо «держит» дорогу вследствие

прогиба кожуха картера переднего моста



Выправить кожух или

заменить картер моста новым

Вытекание смазки через резино-войлочный сальник

поворотной цапфы вследствие его износа



Заменить сальник

Повышенный износ шин по причине неправильного

схождения колес

(погнутость тяги или неправильная установка ее длины)

Выправить тягу или отрегулировать ее длину

autoruk.ru

Ремонт заднего моста ГАЗ-66, ГАЗ-53

Страница 1 из 3

Разборка моста в сборе с тормозами и ступицами (ГАЗ-53А).

1. Вынуть полуоси при помощи болтов для демонтажа.

2. Снять прокладку фланца полуоси.

3. Снять тормозной барабан со ступицей в сборе.

4. Снять сальник, опорную шайбу и внутренний подшипник ступицы (рис. 1).

5. Снять тормоз в сборе и маслоотражатель.

6. Вывернуть болты крепления редуктора к картеру заднего моста.

7. Вынуть редуктор.

8. Вывернуть сапун.

Разборка заднего моста ГАЗ-66-02 с тормозами и ступицами в сборе.

1. Снять крышку фланца полуоси и прокладку, вынуть полуось.

2. Снять ступицу с барабаном, внутренний сальник ступицы и упорную шайбу.

3. Снять подшипники ступицы.

4. Вынуть защитную втулку из тормозного диска и защитную втулку из корпуса наружного сальника.

5. Снять наружный сальник ступицы, тормозные колодки, цапфу в сборе с блоком сальников и прокладку.

6. Вывернуть гибкий шланг из блока сальников и разъединить блок сальников и цапфу.

7. Вынуть редуктор при помощи болтов для демонтажа.

Разборка редукторов задних мостов автомобилей ГАЗ-53А и ГАЗ-66

1. Вывернуть пробку маслосъемного устройства, снять стопорную пластину.

2. Вынуть из масляного канала трубку, пружину, тарелку.

3. Вывернуть регулировочный винт упора ведомой шестерни.

4. Снять стопорные пластины и крышки подшипников дифференциала.

5. Снять наружные кольца подшипников дифференциала и их регулировочные гайки.

6. Вынуть из картера дифференциал в сборе.

7. Вынуть из картера редуктора вал ведущей шестерни в сборе (рис. 2).

8. Снять с горловины картера регулировочные прокладки.

9. Снять фланец карданного вала, переднюю крышку дифференциала и прокладку.

10. Снять муфту подшипников вместе с внутренним кольцом переднего роликового подшипника.

11. Снять распорное кольцо, регулировочные прокладки и внутреннее кольцо заднего роликового подшипника (рис. 3).

12. Выпрессовать из передней крышки дифференциала сальник вала ведущей шестерни.

В случае непригодности наружного кольца конического подшипника вала ведущей шестерни его необходимо вынуть.

Разборка дифференциала автомобиля ГАЗ-53А

Снять ведомую шестерню с коробки сателлитов,

отсоединить маслоулавливатель.

Снять подшипники дифференциала (рис. 4)

Вынуть болты коробки сателлитов, разъединить коробку сателлитов, вынуть опорные шайбы, сателлиты, шестерни полуосей и крестовину

Разборка дифференциала автомобиля ГАЗ-66.

Разъединить чашку и сепаратор дифференциала.

Снять с чашки ведомую шестерню.

Снять с чашки внутреннюю обойму подшипника дифференциала.

Вынуть наружную и внутреннюю звездочки.

Вынуть внутреннее стопорное кольцо (рис. 5) и сухари и снять с сепаратора наружное стопорное кольцо.

Снять с сепаратора внутреннюю обойму подшипника дифференциала.

Определение технического состояния деталей

Общие требования к техническому состоянию деталей заднего моста аналогичны требованиям к состоянию деталей коробки передач.

Шестерни. Осмотреть зубья ведущей и ведомой шестерни и проверить, где имеются ли на них задиры или следы чрезмерного износа.

Изношенные шестерни восстановлению не подлежат. Шестерни с задирами также не пригодны для дальнейшей работы.

Осмотреть зубья и опорные поверхности шестерен дифференциала. Износ шейки полуосевой шестерни может вызвать повышенный шум при работе моста.

Износ шлиц, опорных поверхностей или опорных шайб вызывает большой зазор в передаче.

Наружные кольца подшипников. Осмотреть, не имеются ли на кольцах подшипников задиры или следы неравномерного износа.

Проверить щупом плотность посадки подшипников между кольцом и его упорным буртом, щуп толщиной 0,03 мм не должен проходить.

Внутреннее кольцо и ролики подшипника. Проверить износ торцов роликов.

Ступенчатый износ торцов роликов свидетельствует о недостаточной предварительной затяжке подшипников или о небольшом перекосе роликов.

При отсутствии цветов побежалости и задиров подшипники с такими роликами могут быть использованы.

Браковочные признаки, указанные для подшипников коробки передач, относятся и к подшипникам заднего моста.

Регулировочные гайки подшипников дифференциала. Временно установить крышку подшипников и проверить ввертывание гаек.

Торцы гаек, соприкасающиеся с подшипниками, должны быть перпендикулярны оси резьбы. Биение этих торцов относительно оси резьбы не более 0,03 мм.

Поверхность торцов должна быть чистой. Убедиться, что крышки подшипников установлены на той стороне, на которой их обрабатывали.

Фланец кардана. Торцы фланца, соприкасающиеся с передним подшипником вала ведущей шестерни и с шайбой, должны быть гладкими и соответствовать шестому классу. Неперпендикулярность этих торцов к оси шлицевого отверстия не должна превышать 0,05 мм.

 Проверка биения ведомой шестерни. Биение ведомой шестерни проверять, как показано на рис. 6. допустимое биение 0,15 мм. Если при проверке окажется, что биение превышает указанную величину, то можно предполагать, что имеет место деформация шестерни, повреждение коробки сателлитов или чрезмерный износ подшипников. Непригодные детали заменить.

Сборка заднего моста

Задний мост собирают в последовательности, обратной разборке. При этом необходимо учесть следующее.

При подсборке вала ведущей шестерни с цилиндрическим подшипником стопорное кольцо подшипника вставить в канавку и обжать.

При ремонте муфты подшипников следует учесть, что на заводе после расточки гнезд под подшипники и запрессовки в них наружных колец подшипников муфту обрабатывают на базе этих колец. Поэтому при ремонте моста по возможности использовать муфту, не выпрессовывая наружные кольца подшипников

Внутреннее кольцо заднего роликового подшипника вала ведущей шестерни запрессовать до упора в торец зубчатого венца. Щуп толщиной 0,03 мм не должен проходить между торцами венца и подшипника.

При подсборке вала ведущей шестерни толщину пакета регулировочных прокладок выбирают ориентировочно. Регулировочные прокладки устанавливают между торцами внутреннего кольца заднего роликового подшипника и распорного кольца.

Перед сборкой дифференциала автомобиля ГАЗ-53А трущиеся поверхности деталей дифференциала смазывают гипоидной смазкой.

Внутренние кольца подшипников дифференциала напрессовывают на шейки коробки сателлитов до упора. Щуп толщиной 0,03 мм не должен проходить между торцами подшипников и коробки сателлитов.

Болты крепления ведомой шестерни к коробке сателлитов затягивают (момент 7—11 кГм).

Сферические углубления на опорных шайбах шестерен полуосей должны быть обращены к шестерням.

Правая и левая чашки коробки сателлитов соединяются так, чтобы указанные на них номера были одинаковы и располагались один против другого.

После сборки дифференциала проверить вращение шестерен дифференциала за шестерню полуоси при помощи шлицевой оправки. Оно должно быть плавным, без заеданий.

autoruk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
