дизельный двигатель с воздушных охлаждением и объем бака, скорость и грузоподъемность самосвала

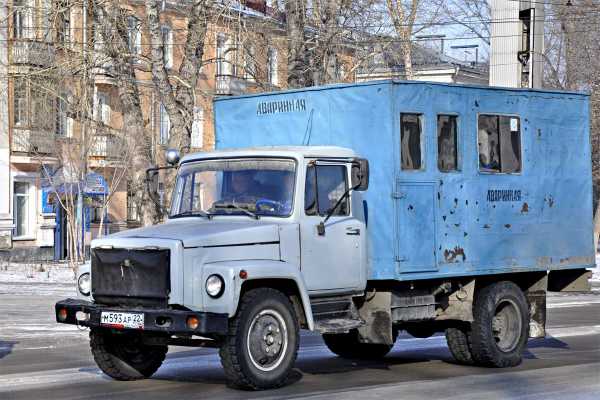

Автомобиль ГАЗ-3306 был выпущен в 1992 году. Эта машина стала приемником ГАЗ-5204, который выпускался с 1961 года. Хотя автомобилей ГАЗ-3306 было выпущено немного, они стали родоначальниками серии ГАЗ-3307-09, которые, хотя и не отличались от него внешне, но технически были более совершенными.
Особенности грузовика ГАЗ-3306
Среднетоннажный грузовой автомобиль Горьковского автомобильного завода, хотя и был построен на шасси предыдущей модели, получил абсолютно новую кабину. Первые модификации получили металлический кузов с откидными бортами. Вскоре появился ГАЗ-3306 самосвал, который оказался весьма кстати на стройках. Грузовики марки ГАЗ-3306 в 1993 году получили дизельный двигатель. Такие машины сразу завоевали популярность благодаря низкому расходу топлива и высокой мощности.
По информации производителя, мотор автомобиля ГАЗ-3306 должен иметь ресурс до 500 000 км до капитального ремонта. Но по информации от владельцев, газовские моторы редко выдерживают более 250 000 км. Это связано не с тем, что Горьковский автомобильный завод выпускает некачественные моторы, а с тем, что в процессе эксплуатации владельцы экономят на качественных маслах и других расходниках. Редкие автовладельцы, которые пользуются качественными зарубежными маслами, подтверждают, что двигатель ГАЗ-3306 действительно способен отслужить 500 000 км до капитального ремонта.
Грузовик выпускался до 1995 года, после чего ему на смену пришёл ГАЗ-3307. Внешне данная машина практически не отличалась от ГАЗ-3306, но в техническом плане она была более совершенной.
Для чего создавался ГАЗ-3306?
ГАЗ-3306 создавался для замены легендарного «Газона» 52 серии, который вначале 1990-х считался слишком устаревшим автомобилем. Газовский грузовик нового поколения предназначался для следующих работ:
- Перевозки различных вещей;
- Использования в сельском хозяйстве;
- Использование в строительной сфере.
Собственный вес машины достигал 2,5 тонн, а вес перевозимого груза мог достигать четырёх тонн. Несмотря на это, многие водители, которые работали на этих грузовиках, часто перегружали их. Особенно часто имели постоянный перегруз в процессе эксплуатации ГАЗ-3306 дизель.
Технические характеристики ГАЗ-3306
ТТХ горьковского грузовика выглядят следующим образом:
- Снаряжённая масса грузовика была около трёх тонн;
- Максимальная паспортная масса перевозимого груза достигала 4,5 тонн, хотя часто на эти машины грузили по 5-6 тонн;
- Максимальная скорость автомобиля достигала 90 км/ч. Если он эксплуатировался с прицепом, то не рекомендовалось превышать скорость выше 80 км/ч.
Постоянный перегруз мог стать причиной частого выхода грузовика из строя. Именно с этим связаны перегревы двигателя, лопнувшие листы задних рессор и катастрофы, которые происходили из-за лопнувших на высокой скорости покрышек.
Технические характеристики бензинового двигателя ГАЗ-3306
Бензиновый мотор ГАЗ-3306 имеет длинную историю. Его родословная ведётся от старых бензиновых моторов, которые использовались ещё на грузовиках времен Великой Отечественной войны. Этот двигатель имел водяную систему охлаждения, которая значительно эффективнее воздушной. Описание бензинового двигателя выглядит следующим образом:
- Объём – 4,5 литра;
- Количество цилиндров – 8;
- Мотор работает на бензине марки А-76;
- Расход бензина по паспортным данным составляет около 20 литров на 100 км. В реальности на груженой машине он легко доходит до 30 литров.
Объём топливного бака составляет сто литров. Это не слишком много, поэтому для дальних поездок в глухие районы машина не подходит.
ГАЗ-3306 дизель и другие доработки 1993 года
В 1993 году в продажу поступил грузовик ГАЗ-3306 с дизельным двигателем. Новый мотор имел низкий расход топлива, что сразу же привлекло потенциальных покупателей. Новый мотор сразу сделал эксплуатацию ГАЗ-3306 выгодной на коротких и средних дистанциях. К сожалению, в ремонте дизельный двигатель был значительно сложнее, поэтому если он ломался, машина могла месяцами простаивать в ожидании квалифицированного ремонта.
Кроме дизельного двигателя, 1993 год принёс грузовику новые сиденья с ремнями безопасности, новые системы обогрева и вентиляции.
Газ-3306 стал родоначальником целого семейства грузовиков нового поколения, которые начал выпускать завод ГАЗ с 1995 года. Даже сейчас ГАЗ-3306 можно встретить на просторах российских дорог.
comp-pro.ru
Схема ГАЗ 3306
Электросхема грузового автомобиля ГАЗ 3306. Для увеличения — кликните на схему. Схема кабины показана здесь. Информация будет полезна для самостоятельного ремонта и поиска неисправности авто.
Схема 1 — электрооборудование щитка, панели приборов ГАЗ 3306
11.3747010 Реле (покупная деталь)
11.3747010 Реле 11.3747
251662-П29 Гайка М8-4Н5Н
252003-П29 Шайба 5 ОСТ 37.001.144-96
252038-П29 Шайба 8 ОСТ 37.001.144-96
252133-П2 Шайба 5Т ОСТ 37.001.115-75
290393-П29 Болт М5-6gх12
297508-П29 Скоба 20
297519-П29 Скоба 34
3306-3724015 Жгут проводов левый
3306-3724025 Жгут проводов правый
3306-3724100 Провода освещения приборов
3306-3724101 Провода минусовые
4301-3724111 Провода питания приборов
4301-3724120 Жгут проводов ГАЗ 3306
4301-3724290 Кронштейн в сборе
4301-3724331 Жгут проводов стеклоочистителя в сборе
4301-3724720 Трубка защитная
4301-3741099 Кронштейн крепления реле
45 9432 1081 Винт М5-6gх14
45 9811 1254 Шайба 5
45 9952 6075 Шайба 5,2
РС530 Реле стартераГАЗ 3306.

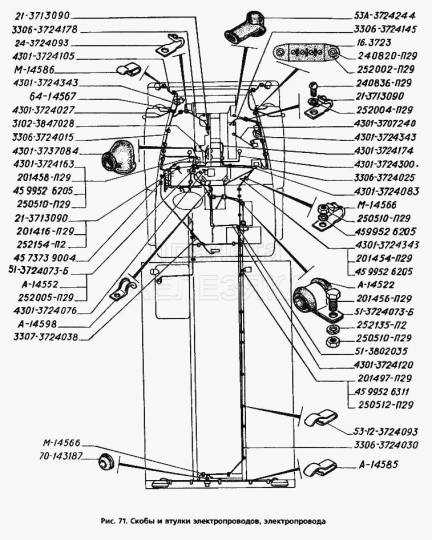

Схема 2 — электропровода ГАЗ-3306
16.3723000 Панель соединительная 16.3723
201416-П29 Болт М6-6gх12 ОСТ 37.001.123-96
201454-П29 Болт М8-6gх16 ОСТ 37.001.123-96
201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96
201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
21-3713090 Скоба
24-3724093 Скоба
240820-П29 Винт М4х18 ОСТ 37.001.188-81
240836-П29 Винт 5х12 ОСТ 37.001.188-81
250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
252002-П29 Шайба 4 ОСТ 37.001.144-96
252004-П29 Шайба 6 ОСТ 37.001.144-96
252005-П29 Шайба 8 ОСТ 37.001.144-96
252135-П2 Шайба 8Т ОСТ 37.001.115-75
252154-П2 Шайба 6Л ОСТ 37.001.115-75
3102-3847028 Чехол защитный
3306-3724015 Жгут проводов левый
3306-3724025 Жгут проводов правый
3306-3724030 Жгут проводов по раме
3306-3724145 Жгут проводов подогревателя
3306-3724178 Жгут проводов ГАЗ 3306
3307-3724038 Жгут проводов к плафону в сборе
4301-3707240 Провод зажигания
4301-3724027 Провод к боковому указателю поворота в сборе
4301-3724076 Провод минусовый в сборе
4301-3724083 Уплотнитель
4301-3724105 Провода
4301-3724120 Жгут проводов
4301-3724163 Провод в сборе
4301-3724174 Провода ГАЗ 3306
4301-3724300 Провода к подкапотным фонарям в сборе
4301-3724343 Провод минусовый
4301-3737084 Чехол защитный вывода стартера
45 7373 9004 Колодка
45 7373 9004 Колодка
45 9952 6205 Шайба 8
45 9952 6311 Шайба 10
51-3724073-Б Скоба крепления проводов
51-3802035 Втулка уплотнительная
53-12-3724093 Скоба крепления проводов к раме
53А-3724244 Чехол
64-14567 Втулка уплотнительная
70-143187 Втулка
А-14552 Втулка
А-14585 Скоба крепления проводов
А-14598 Скоба ГАЗ 3306
М-14566 Скоба крепления проводов
М-14586 Скоба.
Схема 3 — звуковых сигналов, пульта управления пусковым подогревателем, коммутатора транзисторного с катушкой зажигания, прерывателя указателя поворота, штепсельной розетки ГАЗ 3306
11.3704-01 Выключатель кнопочный
11.3747010 Реле 11.3747
1202.3704-01 Выключатель
1212.3741000 Резистор добавочный с электротермическим реле 1212.3741
17.3734000 Коммутатор транзисторный с катушкой зажигания 17.3734
201417-П29 Болт М6-6gх14 ОСТ 37.001.123-96
201418-П29 Болт М6-6gх16 ОСТ 37.001.123-96
201420-П29 Болт М6-6gх20 ОСТ 37.001.123-96
201455-П29 Болт М8-6gх18 ОСТ 37.001.123-96
201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
21М-5101824 Заглушка ГАЗ 3306
220081-П29 Винт М5-6gх18 ОСТ 37.001.127-81
220101-П29 Винт М6-6gх8 ОСТ 37.001.127-81
221512-П29 Винт М3-6gх28 ОСТ 37.001.125-81
250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
250608-П29 Гайка М6-6Н ОСТ 37.001.124-93
251086-П29 Гайка М5-6Н ОСТ 37.001.112-91
252004-П29 Шайба 6 ОСТ 37.001.144-96
252134-П2 Шайба 6Т ОСТ 37.001.115-75
252135-П2 Шайба 8Т ОСТ 37.001.115-75
252153-П2 Шайба 5Л ОСТ 37.001.115-75
252154-П2 Шайба 6Л ОСТ 37.001.115-75
252155-П29 Шайба пружинная 8
293151-П29 Шайба 4
297515-П29 Скоба
3102-8401512 Держатель гайки в сборе
3306-3724145 Жгут проводов подогревателя
3306-3741150 Пульт управления подогревателем
4301-1015101 Кронштейн
4301-3721063 Кронштейн
4301-3721065 Кронштейн левый
4301-8106350 Балластное сопротивление в сборе
4301-8106352 Кожух сопротивления в сборе
45 9952 6092 Шайба 6
47К Розетка штепсельная ГАЗ 3306
51-3715021 Прокладка штепсельной розетки переносной лампы
ПР2-Б Предохранитель на 20А
РС951А-3726010 Прерыватель указателей поворота РС951А
С314-3721000 Сигнал звуковой высокого тона С314ГАЗ 3306.
|
