Содержание

Гаубицы и мортиры | СССР — Всё о Второй мировой

122-мм гаубица обр. 1909/37 гг

Данная гаубица  – результат модернизации гаубицы обр. 1909 г. Основной целью модернизации было увеличение дальности стрельбы. Для этого была удлинена камора, упрочен лафет, установлен нормализованный прицел. Ствольная группа монтировалась на однобрусном лафете без подрессоривания колёсного хода. Колеса деревянные. Орудие имело 6 зарядов (№ 1-5 и полный). Захваченные Вермахтом гаубицы имели обозначение «12,2-cm le.FH-386(r)». Захваченные Финской армией орудия обозначались «122 H/09-37» или «122 H/09-40». Всего было модернизировано 920 орудий. ТТХ гаубицы: калибр – 121,9 мм; длина ствола – 1,7 м; масса орудия – 2,5 т; масса снаряда — 21,7 кг;  начальная скорость – 364 м/с скорострельность – 2 выстрела  в минуту; дальность стрельбы – 8,9 км расчет – 7 человек; скорость транспортировки по шоссе – 7 км/ч.

122-мм гаубица образца 1910/30

Орудие получено в результате модернизации гаубицы обр. 1910 г.  Основной целью модернизации было увеличение дальности стрельбы. Для этого была удлинена камора, упрочен лафет, установлен нормализованный прицел; усилен подъемный механизм. Орудие до 1936 г. имело деревянные колеса, после — металлически с литыми резиновыми шинами. Гаубицей была вооружена САУ «СУ-5». Захваченные Вермахтом орудия получили обозначение  «12,2-cm le.FH-388(r)». В Финляндии орудия обозначались «122 H/10-30» или «122 H/10-40».

Орудие использовало осколочные и осколочно-фугасные боеприпасы. На июнь 1941 г. на вооружении находилось 5 900 орудий. ТТХ гаубицы: калибр – 121,9 мм; высота – 1,8 м; клиренс – 298 мм; длина ствола – 1,6 м; масса в боевом положении – 1,5 т, в походном – 2,5 т;масса снаряда – 21,7 кг, начальная скорость – 364 км/с;  скорострельность – 5 выстрелов в минуту; максимальная дальность стрельбы – 9 км; высота линии огня – 1,1 м;  расчет – 7 человек; скорость транспортировки по шоссе – до 12 км/ч.

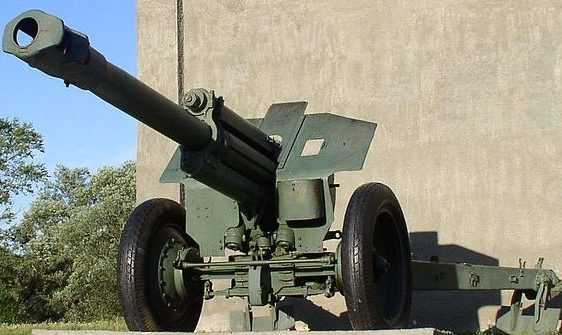

122-мм  гаубица  М-30 обр. 1938 г.

Гаубица «М-30» серийно выпускалась с 1940 г. на заводах  №9 и №92. Она имела лафет с раздвижными станинами и подрессоренным колесным ходом, раздельно-гильзовое заряжание, механизм экстракции стреляной гильзы, металлические колеса с резиновыми шинами. Орудие перевозилось, как конной, так и механической тягой. М-30 стреляла: осколочно-фугасными, осветительными, агитационными, дымовыми, химическими снарядами и шрапнелью. Гаубицей (М-30С) вооружались САУ «СУ-122». В Германии трофейными орудиями «12,2-cm Kanone (r)» вооружались французские тягачи «Geschützwagen Lorraine-Schlepper (f)». Захваченные Вермахтом пушки имели обозначение «12,2-cm s.FH-396(r)», а финской — «122 H/38». Всего за годы войны было выпущено 17 526 орудий. ТТХ гаубицы: калибр – 121,9 мм; длина – 5,9 м, длина с передком — 8,6 м; ширина – 1,9 м; высота – 1,8 м; длина ствола – 2,8 м; клиренс – 330 — 357 мм; масса в походном положении – 2,9 — 3,1 т, в боевом – 2,3 — 2,5 т; масса снаряда – 13,8 — 21,7 кг; начальная скорость – 335 — 570 м/с; скорострельность – 5-6 выстрелов в минуту; высота линии огня – 1,2 м; максимальная дальность стрельбы – 11,8 км; скорость транспортировки по шоссе – до 50 км/ч;  расчет – 8 человек; время перехода из транспорного в боевое положение – 1-1,5 минуты.

152-мм гаубица обр. 1909/30 гг.

Орудие результат модернизации 152-мм гаубицы обр. 1909 г. Некоторые гаубицы получили металлические колеса с резиновой шиной. Ствольная группа монтировалась на однобрусном лафете без подрессоривания колесного хода. В боекомплект входили  гаубичные снаряды: осколочно-фугасная стальная граната, осколочная граната и  бетонобойный снаряд. Захваченные Вермахтом орудия получили обозначение  «15,2-cm s.FH 445(r)». Около 100 орудий служило  Финляндии. На июнь 1941 г. в строю находилось 2 550  орудий. ТТХ гаубицы: калибр – 152,4 мм; длина  в походном положении – 6,8 м, в боевом – 5,8 м; ширина – 1,5 м; высота – 1,9 м; клиренс – 390 мм; длина ствола – 2,1 м; масса в походном положении – 3,1 т, в боевом – 2,7 т;  масса снаряда – 38 — 45 кг; начальная скорость – 370 — 391 м/с; скорострельность – 6 выстрелов в минуту; скорость транспортировки по шоссе с оттянутым стволом на металлических колесах – 12 км/ч; дальность стрельбы – 10 км; расчет – 8 человек; время перехода их транспортного в боевоен положение – до 1 минуты.

152-мм гаубица обр. 1910/37 гг.

Данное орудие представляет результат  модернизации 152-мм гаубицы обр. 1910 г. Ствол орудия размещался на однобрусном лафете. Колеса деревянные или металлические с грузошинами, без подрессоривание. Гаубица перемещалась восьмеркой лошадей, для чего имелся передок орудия. Орудие могло использовать все гильзы и заряды от 152-мм гаубицы обр. 1909/30 гг., кроме полного. Боезапас перевозился отдельной упряжкой. В Германии орудие носило обозначение «15,2-cm sFH-446(r)». Всего с 1936 г. было переделано 99 орудий. ТТХ гаубицы: калибр – 152,4 мм; длина  орудия – 8,3 м; высота – 1,9 м; клиренс – 500 мм; длина ствола – 1,8 м; масса в походном положении – 2,5 т, в боевом – 2,1 т; масса снаряда – 38 — 45 кг; начальная скорость – 370 — 391 м/с; скорострельность – 6 выстрелов в минуту; максимальная дальность стрельбы – 8,8 км; расчет – 8 человек;  скорость транспортировки на деревянных колесах – 10 км/ч, на грузошинах – 18 км/ч.

152-мм гаубица М-10 обр. 1938 г.

Гаубица серийно выпускалась  на протяжении 1939-1941 гг.  В основу орудия была взята  152-мм гаубица обр. 1931 г. (НГ), разработанная в свое время в Германии. Гаубица имела лафет с двумя раздвижными станинами, подрессоривания, колеса с резиновыми шинами. В походном положении ствол оттягивался. Для защиты расчета от пуль и осколков имелось щитовое прикрытие. Орудие могло перемещаться как конной (имелся передок массой около 400 кг), так и механической тягой. М-10 могла стрелять всем ассортиментом 152-мм гаубичных снарядов раздельного заряжания с осколочным, осколочно-фугасным и бетонобойным снарядом. При стрельбе осколочно-фугасным снарядом весом 40 кг с начальной скоростью 508 м/с дальность стрельбы составляла 12,3 км. Бетонобойный снаряд 53-Г-530 с начальной скоростью 457 м/с на первом заряде проникал в удаленную на 1 км железобетонную стенку на 80 см и разрывался внутри неё, обеспечивая пробитие 114 см железобетона. На базе гаубицы было разработано танковое орудие «М-10Т», которым оснащался танк «КВ-2».  Захваченные  Вермахтом орудия имели обозначение «15,2-cm s.FH-443(r)».  Всего было выпущено 1 522 орудия. ТТХ гаубицы: калибр – 152,4 мм; длина ствола – 3,7 м; масса в походном положении – 4,5 т,  в боевом – 4,1 т;  клиренс – 305 мм; скорострельность –3 — 4 выстрела в минуту; высота линии огня – 1.3 м; расчет – 8 человек;  скорость транспортировки по шоссе – 35 км/ч.

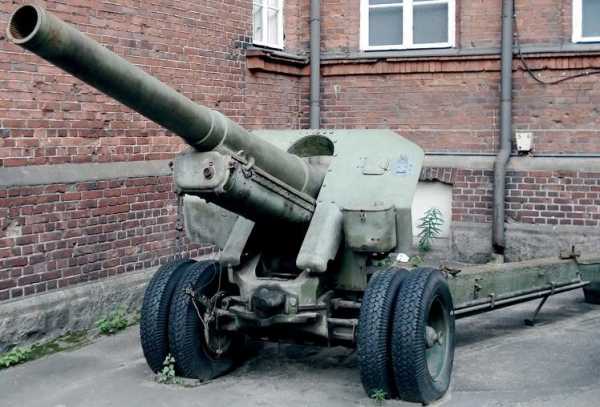

152-мм гаубица Д-1 обр. 1943 г.

152-мм гаубица «Д-1»  была принята на вооружение в 1943 г. Орудие представляло  собой наложение ствольной группы 152-мм гаубицы обр. 1938 г. (М-10) на лафет 122-мм гаубицы обр. 1938 г. (М-30). Для смягчения отдачи на менее массивный по сравнению с гаубицей «М-10» лафет орудие оснащалось двухкамерным дульным тормозом. Все гаубицы «Д-1» комплектовались стальными колесами с резиновыми пневматическими шинами, колесный ход снабжался подрессориванием. Передка орудие не имело, транспортировка осуществлялась исключительно механической тягой. Для защиты расчета от пуль и мелких осколков гаубица имела щитовое прикрытие. Заряжание раздельное гильзовое, всего для орудия предусматривалось 8 различных метательных зарядов. «Д-1» могла стрелять всем ассортиментом 152-мм гаубичных снарядов. Всего в годы войны было выпущено 1 057 орудий. ТТХ гаубицы: калибр – 152,4 мм; длина ствола – 3,5 м; масса  – 3,6 т; клиренс – 370 мм; масса снаряда – 36 — 47 кг; начальная скорость – 405 — 650 м/с; скорострельность – 3 — 4 выстрела; высота линии огня – 1,2 м; скорость перевозки по шоссе – 40 км/ч; дальность стрельбы – 13,7 км; расчет – 8 человек.

152-мм гаубица  МЛ-20 обр. 1937 г.

152-мм гаубица-пушка «МЛ-20» орудие,  в котором гаубичные свойства преобладают над пушечными. Основой для ее разработки  послужила 152-мм пушка обр. 1910/34 гг. Орудие оснащалось как телескопическим прицелом для стрельбы прямой наводкой, так и артиллерийской панорамой для стрельбы с закрытых позиций. Лафет с раздвижными станинами снабжен уравновешивающим механизмом и щитовым прикрытием. Колеса металлические с резиновыми шинами (некоторые ранние орудия имели колеса со спицами и резиновыми грузошинами от пушки обр. 1910/34 гг.), рессоры пластинчатые. Возка орудия обычно производилась на лафете со стволом в оттянутом положении. «МЛ-20» стреляла всем ассортиментом 152-мм пушечных и гаубичных снарядов, в том числе разнообразными старыми гранатами русского и импортного производства. Этим орудием были вооружены около 4 тысяч «СУ-152» (3242) и «ИСУ-152» (670).

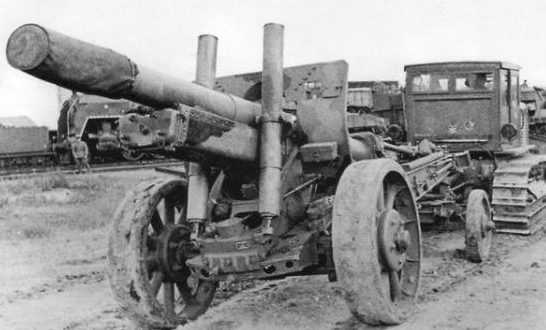

Гаубица МЛ-20

Для монтажа на САУ выпускался вариант «МЛ-20С». Захваченные Вермахтом орудия получили обозначение «15,2-cm KH.433/1(r)», финской армией – «152 H/37». Всего в период войны было выпущено 6 869 орудий. ТТХ гаубицы: калибр – 152,4 мм; длина – 8,1 м; ширина – 2,3 м; высота – 2,3 м; длина ствола – 4,2 м;  масса в походном полоржении – 8,1 т, в боевом – 7,2 т;  клиренс – 315 мм; масса снаряда – 27,6-56 кг; начальная скорость – 550 — 680 м/с; скорострельность – 3-4 выстрела в минуту; высота линии огня – 1,6 м,; максимальная дальность стрельбы – 20,5 км; расчет – 9 человек; время перехода из походного положения в боевое – 8 — 10 минут; скорость транспортировки по шоссе – 40 км/ч.

152-мм мортира НМ обр. 1931 г.

Орудие было создано немецкой фирмой «Rheinmetall» и классифицироалось как мортира, однако фактически являлось универсальным орудием, сочетающим в себе свойства пушки, гаубицы и мортиры. Основным его назначением была стрельба по навесной траектории. В Германии это же орудие имело обозначение «sIG-33». Ствольная группа орудия монтировалась на однобрусном коробчатом лафете с пружинным подрессориванием колесного хода и откидным сошником. Колеса металлические со съемными резиновыми шинами. Щит состоял из трех частей — верхней и двух боковых. Заряжание — раздельно-гильзовое. Имелось 5 зарядов, помещавшихся в специальной гильзе, представлявшую собой стандартную гильзу от 152-мм гаубиц, обрезанную до длины 125 мм. Осколочно-фугасные снаряды были созданы специально для данного орудия. В качестве фугасного снаряда использовалась старая русская гаубичная граната. Серийное производство осуществлялось в 1932-1935 гг. При этом в конструкцию орудия было внесено более 700 изменений. Из 140 орудий к инюню 1941 г. в строю осталсь 51 орудие. ТТХ мортиры: калибр – 152,4 мм; длина – 3,7 м; ширина – 1,7 м; высота – 1,2 м; клиренс – 383 мм; длина ствола – 1,4 м; масса в боевом положении – 1,2 т; масса снаряда – 38-41 кг, масса ВВ – 7 — 7,6 кг; начальная скорость снаряда – 250 м/с; скорострельность – 5 выстрелов в минуту; высота линии огня – 760 мм;  максимальная дальность стрельбы – 5,2 км; расчет – 8 человек; скорость транспортировки по шоссе – 17 км/ч.

203-мм гаубица-пушка Б-4 обр. 1931 г.

Гаубица-пушка Б-4

Гаубица «Б-4» была принята на вооружение в 1933 г. и серийно выпускалась на протяжении 1936-1941 гг.   Особенностью гаубицы являлся лафет с гусеничным ходом. Конструкция лафета обеспечивала высокую проходимость и допускала ведение стрельбы с грунта без использования специальных платформ. Для перевозки гаубица разбиралась на две части. Транспортировку осуществляли гусеничные тягачи «Коммунар» со скоростью до 15 км/ч. Заряжание: раздельное картузное, предусматривалось использовать полный и 11 переменных зарядов.  Масса полного заряда составляла 15 кг пороха, а 11-го — 3 кг. В боекомплект входили: фугасные (масса — 100 кг, начальная скорость – 288-607 м/с) и  бетонобойные снаряды (масса — 146 кг). Бетонобойный снаряд пробивал бетонное перекрытие толщиной до 1 м. Для облегчения заряжания гаубицы на лафете был смонтирован подъемник с ручным приводом. Захваченные Вермахтом гаубицы обозначались индексом  «20,3-сm Н-503(r)». На июнь 1941 г. на службе числилось 889 орудий. ТТХ гаубицы: калибр – 203,4 мм; длина – 9,3 м, ширина – 2,5 м; длина ствола – 5,1 м; масса ствола с затвором – 5,2 т;  масса в походном положении – 19 т, в боевом – 17,7 т; масса лафета – 12,5 т; скорострельность – 1 выстрел за 2 минуты; дальность стрельбы – 18 км; высота лини огня – 1,9 м; расчет 15 человек; время перевода орудия из походного в боевое положение – 1-2 часа.

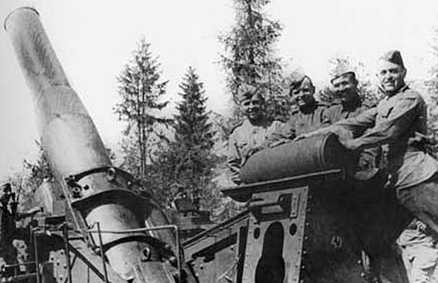

Мортира Бр-5 во время перевозки

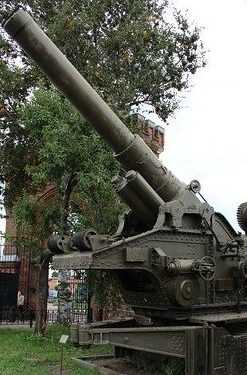

Мортира Бр-5

Мортира «Бр-5» выпускалась  в 1939-1940 гг. Она имела воздушно-гидравлические противооткатные устройства. Лафет гусеничный, состоял из верхнего станка, нижнего станка и ходовой части, которая включала в себя гусеничный ход, тормозное устройство, подрессоривание и лебедку для разворота гаубицы. На разворот мортиры уходило 25 минут. Имелся специальный механизм приведения на заряжание, обеспечивающий быстрое приведение ствола в горизонтальное положение.

На  расстояния до 5 км. допускалась  нераздельная транспортировка орудия с оттянутым стволом.

Для транспортировки механической тягой орудие имело передок весом 1,3 т. со сцепным устройством. Возка орудия на большие расстояния осуществляется раздельно. Буксировалось орудие гусеничными тягачами «Ворошиловец», ствольные повозки  — тягачами «Коминтерн». Мортира имела картузное заряжание. Шкала зарядов индивидуальна для каждого из используемых снарядов. Ассортимент снарядов включал в себя три типа фугасных (масса — 286 кг, масса ВВ – 58 кг, начальная скорость – 290 м/с, дальность стрельбы – 7 км ) и один тип бетонобойных (масса -246 кг, масса ВВ – 44 кг, начальная скорость – 356 м/с, дальность стрельбы – 10 км) снарядов. Всего было изготовлено 47 орудий. ТТХ мортиры: калибр – 279,4 мм; длина – 8,9 м; ширина – 2,7 м; высота – 2,6 м; клиренс – 320 мм; длина ствола – 4,7 м; масса в походном положении – 19,7 т, в боевом – 18,4 т; скорострельность – 1 выстрел за 4 минуты; высота линии огня – 1,9 м.; скорость транспортировки по шоссе  — 15 км/ч; расчет – 15 человек; время  переход орудия из боевого положения в походное – 1-2 часа.

305-мм гаубица обр. 1915 г.

305-мм гаубица Бр-18 обр. 1939 г.

305-мм гаубица образца 1939 г. (Бр-18), как и пушка «Бр-17» были изготовлены по закупленным на фирме «Skoda» опытным образцам и технической документации. Орудие имело раздельно-гильзовое заряжание и клиновой горизонтальный затвор. Заряжание картузное, всего использовалось пять зарядов. При заряжании гаубицы снаряд вручную погружался на специальную снарядную тележку. Затем тележка подкатывалась к началу рельсового пути, и снаряд перегружался на снарядную катерку. Подтягивание каретки со снарядом вверх к казенной части орудия производилось с помощью ручной лебедки, смонтированной по ферме лафета. Фугасный снаряд на песчаном грунте образовывал воронку глубиной 22,5 м и диаметром 5,58 м, или разрушал вертикальные кирпичные стенки толщиной до 2-х метров. Бетонобойный снаряд разрушал железобетонное перекрытие толщиной 2 м. Для перевозки орудие разбиралось на три части. Всего было изготовлено 3 орудия. ТТХ гаубицы: калибр – 305 мм; длина установки – 12,5 м; ширина – 6,9 м; высота – 7,6 м; длина ствола – 6,7 м; высота линии огня – 2,7 м; масса в боевом положении – 43 т; масса бетонобойного снаряда – 465 кг, фугасного – 330 кг; дальность стрельбы фугасным снарядом – 16 км, бетонобойным – 13 км; начальная скорость снаряда – 530 м/с; скорострельность – 1 выстрел за 3 минуты; время перехода из транспортного в боевое положение – 12 часов; расчет – 26 человек.

wwii.space

Противотанковые пушки | СССР — Всё о Второй мировой

Противотанковая пушка 1-К образца 1930 г.

37-мм противотанковая пушка образца 1930 г. (1-К) разработана немецкой фирмой «Rheinmetall» и по договору Германии с СССР передана последнему. По сути она являлась аналогичной немецкой противотанковой пушке «Pak-35/36» со взаимозаменяемым боекомплектом: бронебойные, осколочные снаряды и картечь. Всего было изготовлено 509 единиц. ТТХ пушки: калибр 37 мм; длина ствола – 1,6 м; высота линии огня — 0,7 м; дальность стрельбы – 5,6 км; начальная скорость – 820 м/с; скорострельность — 15 выстрелов в минуту; бронепробиваемость – 20 мм на дистанции 800 м при угле встречи 90°; расчет – 4 человека; скорость перевозки по шоссе – до 20 км/ч.

37-мм противотанковая пушка обр. 1944 г. (ЧК-М1)

Мотоцикл Харлей-Дэвидсон с установленной ЧК-М1

Авиадесантная пушка обр. 1944 г. имела укороченный откат ствола и комплектовалась специально созданным 37-мм подкалиберный снаряд БР-167П (масса – 0,6-07 кг.). Пушка разбиралась на три части: качающаяся часть, станок и щит. Двухколесный станок имел раздвижные станины с постоянными и забивными сошниками. Щит в походном положении на колесах ставился вдоль движения пушки. Пушка перевозилась в автомобилях «Виллис» (1 пушка), ГАЗ-64 (1 пушка), «Додж» (2 пушки) и ГАЗ-А (2 пушки), а также в коляске мотоцикла «Харлей Давидсон». С мотоцикла можно было вести огонь на скорости до 10 км/ч. В 1944-1945 гг. было изготовлено 472 пушки. ТТХ пушки: калибр – 37 мм; длина ствола – 2,3 м.; масса – 217 кг; масса снаряда – 730 г; высота линии огня – 280 мм; максимальная дальность стрельбы – 4 км; скорострельность – 15-25 выстрелов в минуту; начальная скорость снаряда – 865 — 955 м/с; бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 500 м — 46-мм, подкалиберным – 86 мм; толщина щита – 4,5 мм; расчет – 4 человека; время перевода орудия из походного в боевое – 1 минута.

Пушка ЧК-М1, установленная на автомобиль Виллис

Пушка ЧК-М1, установленная на автомобиле ГАЗ-64

Противотанковая 45-мм пушка обр.1932 г. (19-К) на деревянных колесах

Противотанковая 45-мм пушка обр.1932 г. (19-К) на резиновом ходу

Пушка образца 1932 г. была создана путем замены ствола 37-мм противотанковой пушки образца 1930 г. Перевозка пушки осуществлялась как конной тягой, так и механической. В транспортном положении цеплялся одноосный короб для боеприпасов, а за ним само орудие. Пушка «19-К» имела деревянные колеса. Приспособленная для установки в танке пушка получила заводское обозначение «20-К» (выпущено 32,5 тысяч орудий). В 1933 г. пушка была модернизирована – вес в боевом положении уменьшился до 414 кг. В 1934 г. пушка получила пневматические шины, а вес вырос до 425 кг. Орудие выпускалось в 1932-1937 гг. Всего было выпущено 2974 орудия. ТТХ пушки: калибр — 45 мм; длина – 4 м; ширина – 1,6 м; высота – 1,2 м; клиренс – 225 мм; длина ствола – 2,1 м; масса в боевом положении – 560 кг, в походном – 1,2 т; дальность стрельбы – 4,4 км; скорострельность – 15-20 выстрелов в минуту; бронепробиваемость – 43-мм на дистанции 500 м; расчет – 5 человек; скорость перевозки по шоссе на деревянных колесах 10 — 15 км/ч, на резиновом ходу – 50 км/ч.

Противотанковая 45-мм пушка образца 1937 г. (53-К)

Пушка обр. 1937 г. принята на вооружение в 1938 г. и являлась результатом модернизации противотанковой пушки 19-К. Пушка массово выпускалась до 1942 г.

Противотанковая пушка 53-К

От предыдущей модели она отличалась следующими новшествами: полуавтоматика работала при стрельбе всеми видами боеприпасов, введен кнопочный спуск и подрессоривание, поставлено автомобильное колесо; исключены литые детали станка. Бронепробиваемость – 43-мм на дистанции 500 м. Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции в 100 м — броню 88 мм. Всего было изготовлено 37 354 пушек. ТТХ пушки: калибр – 45 мм; длина – 4,26 м; ширина – 1,37 м; высота – 1,25 м; длина ствола – 2 м; масса в боевом положении – 560 кг; в походном – 1,2 т; скорострельность – 20 выстрелов в минуту; начальная скорость снаряда – 760 м/с; дальность прямого выстрела – 850 м; масса бронебойного снаряда – 1,4 кг, максимальная дальность стрельбы – 4,4 км, скорость возки по шоссе – 50 км/ч; расчет — 6 человек.

Противотанковая 45-мм пушка образца 1942 г. (М-42)

Пушка образца 1942 г. (М-42) создана в результате модернизации 45-мм пушки обр. 1937 г. Модернизация заключалась в удлинении ствола (до 3,1 м) и усилении метательного заряда. Толщина брони щитового прикрытия была увеличена с 4,5 мм до 7 мм для лучшей защиты расчета от винтовочных бронебойных пуль. В результате модернизации дульная скорость снаряда возросла с 760 до 870 м/с. Всего было выпущено 10 843 единицы. ТТХ пушки: калибр — 45 мм; длина – 4,8 м; ширина – 1.6 м; высота – 1,2 м; длина ствола – 3 м; масса в боевом положении – 625 кг; в походном – 1250 кг; масса снаряда – 1,4 кг; начальная скорость – 870 м/с; максимальная дальность стрельбы – 4,5 км; дальность прямого выстрела – 950 м; скорострельность – 20 выстрелов в минуту; скорость транспортировки по шоссе – 50 км/ч; бронепробиваемость – 51 мм на дистанции 1000 м; расчет – 6 человек.

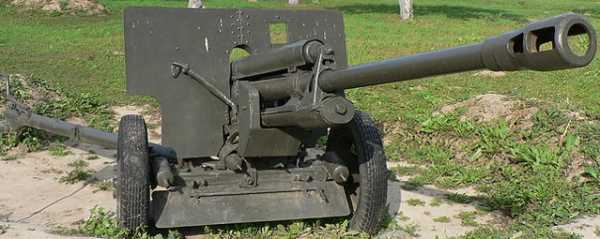

Противотанковая пушка ЗИС-2

57-мм противотанковая пушка образца 1941 г. (ЗИС-2) создана под руководством В. Г. Грабина в 1940 г., однако ее производство в 1941 г. было приостановлено. Лишь с появлением тяжелобронированных немецких танков в 1943 г. было возобновлено серийное производство под новым обозначением. Орудие образца 1943 г. имело ряд отличий от пушек выпуска 1941 г., направленных на повышение технологичности производства орудия. Буксировка орудия производилась в начале войны полубронированным тягачом «Комсомолец», автомобилями «ГАЗ-64», «ГАЗ-67», «ГАЗ-АА», «ГАЗ-ААА», «ЗИС-5», с середины войны использовались поставляемые по ленд-лизу полугрузовые автомобили «Dodge WC-51» и полноприводные грузовые автомобили «Studebaker US6». На базе «ЗИС-2» были созданы танковые пушки «ЗИС-4» и «ЗИС-4М», которые устанавливались на «Т-34». Орудие также использовалось для вооружения противотанковых САУ «ЗИС-30». Орудие комплектовались боеприпасами в виде унитарного патрона со снарядами: калиберными и подкалиберными бронебойными; осколочными и картечью. Вес снаряда колебался от 1,7 до 3,7 кг в зависимости от его вида, начальная скорость составляла от 700 до 1270 м/с; бронепробиваемость – 109 мм на дистанции 1000 м при угле встречи — 90°. Всего было выпущено 13,7 тысяч пушек. ТТХ пушки: калибр – 57 мм; длина – 7 м; ширина – 1,7 м; высота – 1,3 м; длина ствола – 4,1 м; клиренс – 350 мм; масса в боевом положении – 1050 кг; в походном – 1900 кг; скорострельность – 25 выстрелов в минуту; скорость транспортировки по шоссе – до 60 км/с; высота линии огня – 853 мм; дальность стрельбы – 8,4 км; дальность прямого выстрела – 1,1 км; толщина щитового прикрытия составляла 6 мм; расчет – 6 человек.

Противотанковая 76-мм пушка ЗИС-3

Конструктивно «ЗиС-3» была наложением ствола модели дивизионного орудия «Ф-22УСВ» на легкий лафет противотанковой 57-мм пушки «ЗиС-2». Орудие имело подрессоривание, колеса металлические, с резиновыми шинами. Для перемещения конной тягой комплектовалось унифицированным передком обр.1942 г. для полковых и дивизионных пушек. Орудие буксировалось и механической тягой: грузовыми автомобилями типов «ЗиС-5», «ГАЗ-АА» или «ГАЗ-ММ», трехосным полноприводным «Студебеккером US6», легкими полноприводными автомобилями «Dodge WC». Пушка «ЗИС-3» была принята на вооружение в 1942 г. и имела двойное назначение: дивизионная полевая пушка и противотанковое орудие. Причем для борьбы с танками орудие больше использовалось в первой половине войны. Пушкой также были вооружены САУ «СУ-76». Во время войны в дивизионной артиллерии находилось 23,2 тысячи орудий, а в противотанковых подразделениях — 24,7 тысячи. В годы войны было выпущено 48 016 тысячи орудий. ТТХ пушки: калибр – 76,2 мм; длина – 6 м; ширина – 1,4 м; длина ствола – 3; масса в походном положении – 1,8 т, в боевом – 1,2 т; скорострельность – 25 выстрелов в минуту; бронепробиваемость снаряда весом 6,3 кг с начальной скоростью 710 м/с – 46 мм на дистанции 1000 м; живучесть ствола – 2000 выстрелов; максимальная дальность стрельбы – 13 км; время перехода из транспортного положения в боевое – 1 минута; скорость транспортировки по шоссе – 50 км/ч.

wwii.space

📌 Список артиллерии СССР Второй мировой войны



Список артиллерии СССР Второй мировой войны

Эмблема Артиллерии

В список вошла артиллерия СССР, произведённая в межвоенный период и в период Второй мировой войны. В список не вошли опытные и не пошедшие в серийное производство образцы.

Батальонные и полковые орудия

Тип Изображение Принята на
вооружение
Количество выпущенных, шт. Примечания
76-мм пушка обр. 1927 1927 около 18 000 Пушка предназначалась почти исключительно для ведения огня прямой наводкой. В наступлении полковые пушки должны были перемещаться расчётом в боевых порядках наступающей пехоты и оперативно подавлять огневые средства противника, мешающие продвижению — пулемётные гнёзда, артиллерийские орудия и миномёты, разнообразные огневые точки.
76-мм пушка обр. 1943 (ОБ-25) 1943 5192 76-мм полковая пушка обр. 1943 г. предназначалась для непосредственной поддержки и сопровождения огнём и колёсами пехоты и кавалерии.

Горные орудия

Дивизионные орудия

Тип Изображение Принята на
вооружение
Количество выпущенных, шт. Примечания
76-мм пушка обр. 1902/30 1902 более 4350 Советская дивизионная пушка, модернизированный вариант русской дивизионной пушки образца 1902 года. Это артиллерийское орудие составляло основу советской дивизионной пушечной артиллерии в предвоенные годы, активно использовалось Красной армией в боях у озера Хасан, на реке Халхин-Гол, в советско-финской войне, в Великой Отечественной войне.
76-мм пушка
(Ф-22)
1936 2932 Впервые Ф-22 пошли в бой во время конфликтов у озера Хасан и на реке Халхин-Гол. Пушка приняла активное участие и в советско-финской войне 1939—1940 годов, в частности на 8 февраля 1940 года в артиллерии Северо-Западного фронта имелось 480 76-мм дивизионных пушек, главным образом — Ф-22.
76-мм пушка (УСВ) 1939 9812 Орудия использовались как дивизионные и противотанковые. В 1941—1942 годах эти пушки понесли значительные потери, оставшиеся продолжали использоваться до конца войны.
76-мм пушка
(ЗиС-3)
1942 свыше 103 000 76-мм дивизионная пушка обр. 1942 г. на момент принятия на вооружение полностью отвечала всем поставленным перед орудием такого класса требованиям по мобильности, огневой мощи, неприхотливости в повседневной эксплуатации и технологичности производства.
107-мм пушка
(М-60)
1940 139 С технической точки зрения 107-мм пушка образца 1940 года была вполне современным орудием, пригодным для решения широкого круга боевых задач.
122-мм гаубица обр. 1909/37 1909 до 900 122-мм гаубица обр. 1909/37 гг. являлась не очень значительной модернизацией орудия периода Первой мировой войны и в целом сохранила большую часть недостатков, присущих орудиям того периода.
122-мм гаубица обр. 1910/30 1910 до 5900 До 1942 года 122-мм гаубица образца 1910/30 года была самой распространённой в РККА.
122-мм гаубица
(М-30)
1938 19 266 М-30 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника. Её с успехом применяли также для разрушения вражеских полевых фортификационных сооружений (траншей, блиндажей, ДЗОТов) и проделывания проходов в проволочных заграждениях при невозможности использования миномётов.
152-мм мортира
(НМ)
1931 129 152-мм мортира обр. 1931 г. являлась весьма неоднозначным орудием с точки зрения советской концепции использования артиллерии. Главным его плюсом была рекордно низкая для такого калибра масса и большая гибкость в использовании (орудие сочетало в себе свойства пушки, гаубицы и мортиры).

Корпусные и армейские орудия

Тип Изображение Принята на
вооружение
Количество выпущенных, шт. Примечания
107-мм пушка обр. 1910/30 1910 не менее 863 107-мм пушка обр. 1910/30 гг. являлась не очень существенной модернизацией орудия периода Первой мировой войны и сохранила большинство присущих орудиям того времени недостатков.
122-мм пушка обр. 1931 (А-19) 1931 около 450 122-мм пушка образца 1931 г. обладала достаточно совершенной конструкцией для своего времени, в частности, она была одним из первых советских орудий на лафете с раздвижными станинами, что существенно увеличивало возможности орудия по манёвру огнём.
122-мм пушка обр. 1931/37 (А-19) 1931 около 2450 Для своего времени, 122-мм пушка образца 1931/37 годов была вполне современным, конструктивно совершенным орудием, удачно сочетавшим высокую огневую мощь, подвижность, технологичность в производстве и неприхотливость в эксплуатации.
152-мм гаубица обр. 1909/30 1909 2550—2611 152-мм гаубица образца 1909/30 годов долгое время была самой многочисленной в РККА. Гаубица принимала участие в боях на реке Халхин-Гол (при этом шесть орудий было потеряно) и советско-финской войне 1939—1940 гг.
152-мм гаубица обр. 1910/37 1910 99 Орудие участвовало в Великой Отечественной войне, однако, по причине немногочисленности, никаких деталей применения обнаружить не удалось. В отличие от многих других советских орудий, данная система не захватывалась финской армией в качестве трофея. В германской армии это трофейное орудие носило обозначение 15,2 cm sFH 446(r).
152-мм гаубица (М-10) 1938 1522 На момент принятия на вооружение орудие М-10 было современным образцом, отвечающим всем предъявляемым РККА требованиям к тяжёлым гаубицам. При сравнении с зарубежными аналогами М-10 как минимум не уступает лучшим мировым образцам.
152-мм гаубица
(Д-1)
1943 2827 Гаубицы Д-1 активно использовались на завершающем этапе войны, в 1944—1945 годах. Орудие использовалось для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, важным объектам в его ближнем тылу. У артиллеристов Д-1 снискала себе репутацию надёжного и точного при стрельбе орудия.
152-мм пушка обр. 1910/30 1910 152 152-мм пушка обр. 1910/30 гг. являлась не очень значительной модернизацией орудия периода Первой мировой войны, сохранив главные его недостатки — неподрессоренный колёсный ход и раздельную возку ствола и лафета, что сильно снижало подвижность орудия.
152-мм пушка обр. 1910/34 1910 275 152-мм пушка обр. 1910/34 гг. являлась серьёзной модернизацией орудия периода Первой мировой войны. Некоторое количество орудий данного типа было захвачено немецкой армией в 1941—1942 годах и принято на её вооружение под индексом 15,2 cm K.433/2(r).
152-мм гаубица-пушка
(МЛ-20)
1937 6884 МЛ-20 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, важным объектам в его ближнем тылу. При установке взрывателя осколочно-фугасной гранаты ОФ-540 массой 43,56 кг на осколочное действие она наносит поражение осколками по фронту на 40 м и в глубину до 8 м.
Тип Изображение Принята на
вооружение
Количество выпущенных, шт. Примечания
25-мм пушка
(72-К)
1940 не менее 4860 72-К предназначалась для противовоздушной обороны уровня стрелкового полка, как более лёгкое и мобильное орудие, по сравнению с 37-мм пушкой 61-К. Традиционно к орудиям полковой артиллерии, которые находятся на переднем крае либо вблизи него, предъявляются требования небольших габаритов и массы для облегчения их укрытия и маскировки на местности, а также перемещения по полю боя только силами их расчётов.
37-мм пушка
(61-К)
1939 не менее 18 872 Главной задачей орудия, была борьба с воздушными целями на дальностях до 4 км и на высотах до 3 км. В случае необходимости пушка могла успешно использована и для стрельбы по наземным целям, в том числе по танкам и бронемашинам. Конструкция пушки оказалась очень удачной, что подтверждается продолжительной службой орудия и созданием массы его модификаций.
76-мм пушка
(3-К)
1931 3821 76-мм полуавтоматическая зенитная пушка, разработанная в 1931—1932 годах по образцу 7,5-см зенитной пушки немецкой фирмы «Рейнметалл».
76-мм пушка
обр. 1938
1938 ? Советское зенитное орудие калибра 76,2 мм, выпущенное малой серией в 1938-1940 гг. 76,2-мм зенитки использовались на первом этапе Великой Отечественной войны, но впоследствии также были заменены на 52-К во избежание трудностей с обучением расчётов и снабжением боеприпасами для разнотипной матчасти.
85-мм пушка
(52-К)
1939 14 422 Советское зенитное орудие калибра 85 мм. Полное официальное название орудия — 85-мм зенитная пушка образца 1939 года. Орудие активно использовалось в Великой Отечественной войне, а после её окончания долго состояло на вооружении Советской Армии до принятия на вооружение зенитных ракетных комплексов.

Орудия большой и особой мощности

См. также

Примечания

Категории:

  • Артиллерия СССР периода Второй мировой войны
  • Артиллерия Второй мировой войны
  • Списки военной техники
  • Списки:СССР

Wikimedia Foundation.
2010.

  • Список армянских храмов на территории современной Турции
  • Список украинских архитекторов XX века

Смотреть что такое «Список артиллерии СССР Второй мировой войны» в других словарях:

  • Список бронетехники СССР Второй мировой войны — Эмблема ВС СССР В список вошла бронетехника СССР произведённая не только в период Второй мировой войны, но и в предвоенное время, которая использовалась на ранней стадии войны[1][2]. Опытные и не пошедшие в серийное производство образцы не вошли… …   Википедия

  • Список артиллерии СССР периода Второй мировой войны — Эмблема Артиллерии В список вошла артиллерия СССР, произведённая в межвоенный период и в период Второй мировой войны. В список не вошли опытные и не пошедшие в серийное производство образцы. Содержание …   Википедия

  • Список командующих германскими группами армий в ходе Второй мировой войны — В списке, в алфавитном порядке, представлены военачальники Третьего рейха, в годы Второй мировой войны командовавшие группами армий. Как правило, командование группой армий осуществляли командующие в звании генерал фельдмаршала или генерал… …   Википедия

  • Личности Второй мировой войны — Список военачальников, командовавших вооруженными силами, частями и соединениями во время Второй мировой войны. Воинские звания указаны на 1945 год или на момент смерти (если она произошла до окончания боевых действий) …   Википедия

  • Личности Второй Мировой войны — Список военачальников, командовавших вооруженными силами, частями и соединениями во время Второй мировой войны. Воинские звания указаны на 1945 год или на момент смерти (если она произошла до окончания боевых действий). Содержание 1 СССР 2 США 3… …   Википедия

  • Стратегические бомбардировки в период Второй мировой войны — Стратегические бомбардировки во время Второй мировой войны приобрели больший размах чем когда либо до этого. Стратегические бомбардировки, проведенные нацистской Германией, Великобританией, США и Японией, использовали обычные вооружения,… …   Википедия

  • Военное производство во время Второй мировой войны — Производство авиабомб на одн …   Википедия

  • Звания Второй мировой войны — Офицерские звания войск стран антигитлеровской коалиции и стран Оси времён Второй мировой войны. Не отмечены: Китай (Антигитлеровская коалиция) Финляндия (страны Оси) Обозначения: Пехота Военно морские силы Военно воздушные силы Waffen… …   Википедия

  • Военная техника Второй мировой войны — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете …   Википедия

  • Румыния во Второй мировой войне — История Румынии …   Википедия

dic.academic.ru

Опытная гаубица У-3 (СССР. 1939 год)

1 февраля 1938 г. Артиллерийское управление РККА (с 13 июля 1940 г. Главное артиллерийское управление (ГАУ) Красной Армии) утвердило тактико-технические требования (ТТТ) на 203-мм корпусную гаубицу и 19 февраля отправил их в г. Свердловск на Уральский завод тяжёлого машиностроения им. С.Орджоникидзе (УЗТМ или «Уралмашзавод») с предложением о начале проектирования гаубицы. Проект 203-мм гаубицы был разработан в артиллерийском КБ-2 под руководством заместителя главного конструктора В.Н.Сидоренко и получил заводской индекс У-3 (индекс «У» означал Уралмашзавод). По оригинальности решения и технологичности У-3 существенно отличалась от орудий такого класса в лучшую сторону …

Проект У-3 рассматривался Арткомитетом Артуправления РККА в октябре 1938 г. вместе с 203-мм корпусной гаубицей М-40 (индекс «М» означал Мотовилиха) артиллерийского КБ завода № 172 им. В.М.Молотова (г. Молотов, Мотовилиха), которая разрабатывалась по тем же ТТТ. По результатам рассмотрения Арткомитет предложил переработать проект У-3, в частности, было предложено: заменить свободную трубу лейнером, принять двухтактный затвор 203-мм гаубицы образца 1931 года (Б-4) без изменений, увеличить диаметр колес с 920 до 1060 мм и ввести двойные колеса с целью увеличения проходимости. 13 января 1939 г. Артуправление предложило Уралмашу изготовить опытный образец гаубицы У-3 с указанными изменениями.

Гаубица У-3 стреляла с поддона, который позволял иметь два боевых положения — верхнее с высотой линии огня 1680 мм и нижнее с высотой линии огня 1415 мм. Это было сделано, чтобы стрелять под углом возвышения свыше 50° в верхнем положении. В нижнем же положении под этими углами можно было стрелять лишь подрыв грунт под казенником на 150 мм. Зато в нижнем положении гаубица была более устойчива при стрельбе при углах возвышения, близких к 0°.


Ствол состоял из свободного лейнера, кожуха и казенника. Поршневой затвор помещался в казеннике. Двухтактный затвор был взят от Б-4 без всяких изменений. Тормоз отката гидравлический веретенного типа, накатник гидропневматический. Откат переменный. Подъемный механизм секторный, а поворотный механизм винтовой. Уравновешивающий механизм пружинный. Для подъема снарядов на лафете был установлен кран. Станины станка коробчатые. Колеса троллейбусные, рессоры пластинчатые. Передок почти целиком взят от от 152-мм гаубицы-пушки образца 1937 года (МЛ-20). Возка нераздельная. В походном положении ствол оттянут.

Заводские испытания опытного образца начались на УЗТМ в октябре 1939 г. В ходе испытаний гаубица прошла 200 км. В качестве тягача использовался 5-тонный автомобиль, который тянул гаубицу с большим трудом. Гаубица успешно выдержала заводские испытания и 29 апреля 1940 г. была направлена на АНИОП для проведения полигонных испытаний, которые прошли с 5 по 17 июля 1940 г.

Кучность у гаубицы У-3 на полном заряде оказалась лучше, чем у гаубицы М-40 на полном заряде и у гаубицы Б-4 на пятом заряде (446 м/с). Отмечался резкий накат ствола после выстрела и конструктивные недостатки подъемного механизма. Гидравлическое устройство для установки гаубицы на поддон работало неудовлетворительно. Вести огонь с колес без поддона было нельзя. Неудовлетворительно работал тормоз отката.


Всего на полигонных испытаниях У-3 сделала 695 выстрелов и прошла 516 км обкатки. Подвижность системы удовлетворительная, на походе гаубица устойчива. Но согласно заключению комиссии АНИОПа гаубица У-3 полигонные испытания не выдержала, однако главный конструктор УЗТМ В.Н.Сидоренко высказал особое мнение, заявив, что гаубица выдержала испытания.

После полигонных испытаний гаубица У-3 была отправлена на УЗТМ на доработку, которая была закончена в декабре 1941 г. После заводских испытаний У-3 отправили на Уральский полигон НКБ для дальнейших испытаний. В апреле 1942 г. У-3 с новым стволом с крутизной нарезки 25 клб была доставлена на НИЗАП, где с 5 мая по 15 июня 1942 г. были проведены сравнительные полигонно-войсковые испытания 203-мм корпусных гаубиц У-3 и БЛ-39. Из У-3 был сделан 381 выстрел. Производилась возка за трактором «Ворошиловец» со скоростью 20—40 км/час.

Выводы комиссии по результатам испытаний:

203-мм гаубица У-3 полигонно-войсковых испытаний не выдержала, основные недостатки системы:
1) Неудовлетворительная работа тормоза отката при угле возвышения +45°. Откат удлиненный 1340 мм вместо 880±40 мм по расчетным данным. В результате возможен удар казенной части о грунт.
2) Недостаточная прочность подъемного механизма.

Тем не менее, комиссия отметила:
1) У-3 по конструкции проще гаубицы БЛ-39 и представлена на испытания в значительно более доработанном виде.
2) У-3 по огневым и тактическим характеристикам имеет преимущество перед БЛ-39.

Комиссия рекомендовала доработать У-3. Тем не менее, на вооружение У-3 не поступила.


Баллистические данные У-3.

Для гаубицы У-3 использовались все штатные снаряды от Б-4. Заряжание гаубицы картузное. Гаубицы имела три заряда:


Источник — http://russianarms.mybb.ru/

raigap.livejournal.com

Альтернативная советская гаубица 1942 года М-70. СССР








В книге Комбата Найтова «Гнилое дерево» не было не только катастрофы 1941 года, в этом мире РККА вообще не дала немцам пересечь границу в Белоруссии, которая в нашем мире вся была захвачена в течении считанных дней.

Всё это привело к тому, что в СССР не было лихорадочной эвакуации. Подавляющее большинство заводов находятся на своих местах и продолжают работат. А это, в свою очередь привело к более спокойному развитию. Многие образцы боевой техники от которых вынуждены были отказаться в нашем мире, здесь доводятся до серийного производства. Кроме этого появляются так же и абсолютно альтернативные образцы, об одном из них и пойдёт речь в этом посте.

Цитата:

– Если наложить М-10 на лафет М-30, то получится уникальное по своим свойствам орудие: шесть дюймов и вес около трех с половиной тонн, с дальностью стрельбы до пятнадцати километров. Для дивизионной артиллерии – прекрасно подходящее орудие. И есть неплохие лафеты от пушек М-60 и великолепные 130-миллиметровые пушки Обуховского завода с дальностью стрельбы до двадцати семи с половиной тысяч метров. То есть мы, имея такие пушки на вооружении, будем иметь возможность поражать любые немецкие орудия. Чисто контрбатарейная пушка. Тем более что все компоненты производятся серийно, в том числе и боеприпасы.

Мне стало любопытно, что же это за зверь получится? Для начала познакомим с донорами.

М-30 думаю, знают все, но на всякий случай напоминаю:

122 мм гаубица М-30

С пушкой М-10 всё несколько интересней. Не смотря на то, что эта система ни разу не опытная, какая то она, если можно так выразиться, не распиаренная. Она выпускалась с 1939 по 1941 год включительно, использовалось в течение всей Великой Отечественной войны и состояло на вооружении Рабоче-крестьянской Красной армии (позже Советской армии) до конца 1950-х годов. Трофейные гаубицы М-10 были приняты на вооружение немецкого вермахта и армии Финляндии.

152 мм гаубица М-10

Ну и что же у нас в итоге получиться? А получится у нас гаубица, почти с массой знаменитой Ф-1 и с несколько больше дальностью и это уже в 1942 году.

Пушка на мой взгляд могла получить название М-70, так как выпускаться она будет в Перми на Мотовилихинских заводах.

152 мм гаубица М-70

alternathistory.com

Артиллерия СССР. Советская артиллерия Второй мировой.

Советская артиллерия в предвоенный период.

 Советская артиллерия в первый период  довоенного строительства.



 Пятилентий план промышленного развития, принятый  в 1925 году, в конце двадцатых 20-х годов принес свои первые результаты. Наступило некоторое оздоровление промышленности и были  созданы предпосылки  для технического первооружения  КА.



В июне  1929 года  Политбюро  издает постановление «О состоянии обороны страны».  Планом, в частности, предусматривалась модернизация советской артиллерии, перевод ее на мехтягу. В области качественного развития вооружения необходимо было наряду с модернизацией существующих образцов получить уже в ближайшие два года опытные образцы современных типов орудий, в первую очередь орудий батальонной артиллерии, которых армия практически не имела.



 Планы  по дальнешему  развитию вооружения КА, детализировали в

 в пятилетней программе технической реконструкции Красной Армии, разработанной с учетом опыта ПМВ и общемировых  тенденциях в области тактики и военной техники.   Главнейшей частью данной программы стала система артиллерийского вооружения (1929—1932 гг.) на первую пятилетку, одобренная Реввоенсоветом СССР в мае 1929 г.



В данный период, системой вооружения,  называли  перспективный план строительства  вооружения, разрабатываемый на оговоренный период и содержащий перечень образцов, предпологавшихся иметь  на вооружении, а также подлежащих разработке, с указанием их назначения и ТТХ.  Планировалось создание орудий батальонной, полковой, дивизионной, корпусной артиллерии и артиллерии РВГК.



Техническая отсталость,  а также из-за ограниченные экономические и производственныех возможности сорвали   плановое задание. По  разработке  артиллериских орудий удалось реализовать только частично.  С использованием иностранной  военной помощи  удалось спроектировать и освоить  производство:

  • 37-мм ПТП обр.1930 года;
  • 45-мм ПТП обр. 1931 года;
  • 152-мм мортира обр. 1931 года;
  • 203-мм гаубица обр. 1931 года.

 Произведена модернизация нескольких образцов старых орудий, в результате чего выросла дальность стрельбы.

Удалось улучшить и некоторые другие характеристики ряда орудий. И все же модернизированные орудия по-прежнему оставались малоподвижными, с недостаточной скорострельностью, у них сохранились деревянные колеса и старые затворы, отсутствовали механизмы подрессоривния. Из-за однобрусных лафетов углы горизонтального обстрела оставались такими же малыми, как и до модернизации.



Однако за годы первой пятилетки (1928—1932 гг.) модернизация полевой артиллерии в основном была завершена. Возросло количество гаубиц по отношению к пушкам, тяжелой артиллерии — к легкой, орудий артиллерии РГК — к общему количеству орудий среднего и крупного калибров. Увеличилась мощность батальонной артиллерии, появились специальные противотанковые орудия. Это был серьезный качественный скачок в развитии главной огневой силы КА.



Развитие артиллерийского вооружения КА, в основном повторяло тенции мирового разаития, с поправкой на существующие раалии, и имело следующие направления:

  •  Разработка универсальных артиллерийских систем. Снабжение армии орудиями, применяемыми лишь для выполнения специфических боевых задач, представлялось нерентабельным, поэтому велись поиски образца универсального пехотного и дивизионного орудия (к пехотным относили орудия артиллерийских подразделений, входящих организационно в состав пехотных батальонов и полков; к дивизионным — орудия артиллерийских полков пехотных дивизий).

     Малокалиберная пехотна пушка должна была сочетать в себе свойства противотанковой пушки с пехотной мортирой или наземного орудия с зенитным, а создание дивизионной пушки, способ ной стрелять по наземным и воздушным целям, считалось «насущной задачей, соответствующей требованиям сегодняшнего и завтрашнего дня».

     В качестве другого пути универсализации орудий намечалось создание пушки-гаубицы. К тому времени имелись опытные образцы данных орудий (Бофорс, Шнейдер), а на страницах французской печати высказывалось мнение о необходимости принятия их на вооружение.

  • Унификация орудий различного типа. Суть унификации — возможность на одном и том же лафете устанавливать различные типы стволов, например 75-мм пушки и 100-мм гаубицы. Что удешевляло производство и упрощало эксплуатацию артиллерийских орудий в войсках.


  •  Максимальное увеличение дальности стрельбы орудий большой мощности.  Для корпусных пушек, например, называлась цифра 25 км, которая считалась вполне достижимой и реальной для орудий этого типа. Высказывались мнения о необходимости замены корпусной гаубицы мощной пушкой 152-мм пушкой с начальной скоростью снаряда 600-700 м/с или 203-мм гаубицей.


  • Наряду с совершенствованием зенитных орудий среднего калибра считалось крайне важным создание малокалиберной зенитной артиллерии для прикрытия войск на марше,  на малых высотах.

Как видно из  перечня, принятая система вооружения в значительной степени отражала идею создания универсальных орудий.



Советская артиллерия в предвоенный период.

В июне 1935 г. после испытания ряда универсальных систем от  идеи универсализма отказались,   решив сосредоточить усилия на специализации артиллерии по виду и боевому назначению.



Необходимость пересмотра системы вооружения обусловливалась  изучением опыта боевых действий  Китаеи и Испании.   Специальная озданная комиссия, с 19.12. по 5 .01.1938 г., составила перечень образцов орудий, которые и вошли в систему артиллерийского вооружения 1938 г. . Образцы, уже принятые на вооружение и проходившие испытания, были в основном сохранены.

Новая система базировалась на возросших возможностях промышленности и использовании отечественных материалов.



При определении тактико-технических требований к новым образцам внимание акцентировалось на таких задачах, как борьба с танками, авиацией; подавление очагов сопротивления на всю глубину тактической зоны обороны   противника. Транспортировать орудия предполагалось в основном мехтягой.



 Создание самоходной артиллерии в указанный период не предусматривалось, и все работы в этом на-правлении были законсервированы. Тактико-технические требования к зенитным орудиям оставались прежними и определялись системой артиллерийского вооружения 1933- 1937 гг.

Несмотря на то что к началу Великой Отечественной войны система вооружения 1938 г. не была полностью реализована, войска к этому времени имели достаточно совершенные образцы артиллерийских орудий.

ww2tanki.ru

АРТИЛЛЕРИЯ СССР

76,2-мм зп Лендера (1912)
76,2-мм зп Иванова (1916)
76,2-мм зп 9-К (1928)
20-мм зп 2-К (1930)
37-мм зп 31-К (1939)
85-мм зп 52-К (1939)
25-мм aзп 72-К (1940)
100-мм зп КС-19 (1948)
130-мм зп КС-30 (1949)
57-мм азп С-60 (1950)
57-мм азп С-68 (1955)
23-мм азу ЗУ-23 (1960)
23-мм ЗСУ-23-4 «Шилка» (1966)
30-мм 2С6М «Тунгуска» (1982)
30-мм С1 «Панцирь» (1995)

45-мм птп (1937)
57-мм птп ЗИС-2 (1941)
45-мм птп М-42 (1942)
85-мм птп Д-44 (1946)
57-мм птп Ч-26 (1951)
85-мм птп Д-48 (1953)
100-мм птп Т-12 (1961)
100-мм птп МТ-12 (1970)
125-мм птп «Спрут-Б» (1983)
57-мм ЗИС-30 (1941)
85-мм СУ-85 (1943)
100-мм СУ-100 (1944)
152-мм СУ-152 (1943)
152-мм ИСУ-152 (1943)

76,2-мм пушка (1927)
76,2-мм дрп БПК (1931)
122-мм пушка А-19 (1931)
76,2-мм пушка (1933)
76,2-мм пушка Ф-22 (1936)
152-мм пушка Бр-2 (1937)
152-мм п-г МЛ-20 (1937)
76,2-мм горная пушка (1938)
76,2-мм пушка УСВ (1939)
76,2-мм пушка ЗИС-3 (1941)
76,2-мм пушка ОБ-25 (1943)
100-мм пушка БС-3 (1944)
85-мм каз. п ЗИФ-26 (1948)
100-мм каз. п ЗИФ-25 (1948)
122-мм пушка Д-74 (1950)
152-мм п-г Д-20 (1956)
76,2-мм горн. пушка М-99 (1958)
152-мм пушка 2А36 «Гиацинт-Б»
76,2-мм СУ-5 (1935)
76,2-мм СУ-12 (1938)
76,2-мм СУ-76 (1943)
122-мм СУ-122 (1942)
122-мм ИСУ-122 (1944)
152-мм СУ-14-Бр-2 (1940)
203-мм 2С7 «Пион» (1975)
152-мм 2С5 «Гиацинт-С» (1976)
120-мм 2С9 «Нона-С» (1981)
120-мм 2С23 «Нона-СВК» (1990)
130-мм 2C9 «Берег» (1992)
120-мм 2С31 «Вена» (1997)

45-мм гаубица (1929)
152-мм мортира (1931)
203-мм гаубица Б-4 (1931)
122-мм гаубица М-30 (1938)
152-мм гаубица М-10 (1938)
280-мм гаубица Бр-5 (1939)
305-мм гаубица Бр-18 (1940)
152-мм гаубица Д-1 (1943)
122-мм 2С1 «Гвоздика» (1971)
152-мм 2С3 «Акация» (1971)
152-мм 2С19 «Мста-С» (1989)

82-мм м БМ-36 (1936)
82-мм м БМ-37 (1937)
37-мм мл Дьяконова (1938)
50-мм м РМ-38 (1938)
120-мм м ПМ-38 (1938)
50-мм м РМ-40 (1940)
50-мм м РМ-41 (1941)
82-мм м БМ-41 (1941)
160-мм м МТ-13 (1943)

82-мм БМ-8-36 (1941)
82-мм БМ-8-24 (1941)
82-мм БМ-8-48 (1942)
132-мм БМ-13 (1941)
300-мм М-30 (1942)
132-мм БМ-13Н (1943)
300-мм БМ-31-12 (1944)
140-мм БМ-14-16 (1954)
122-мм 9К51 «Град» (1963)
220-мм 9К57 «Ураган» (1976)
300-мм 9К58 «Смерч» (1987)

76,2-мм СУ-5 (1935)
76,2-мм СУ-12 (1938)
152-мм СУ-14-Бр-2 (1940)
57-мм ЗИС-30 (1941)
122-мм СУ-122 (1942)
76,2-мм СУ-76 (1943)
152-мм СУ-152 (1943)
152-мм ИСУ-152 (1943)
85-мм СУ-85 (1943)
100-мм СУ-100 (1944)
122-мм ИСУ-122 (1944)
122-мм СУ-122/54 (1954)
23-мм ЗСУ-23-4 «Шилка» (1966)
122-мм 2С1 «Гвоздика» (1971)
152-мм 2С3 «Акация» (1971)
203-мм 2С7 «Пион» (1975)
152-мм 2С5 «Гиацинт-С» (1976)
120-мм 2С9 «Нона-С» (1981)
30-мм 2С6М «Тунгуска» (1982)
152-мм 2С19 «Мста-С» (1989)
120-мм 2С23 «Нона-СВК» (1990)
130-мм 2C9 «Берег» (1992)
30-мм С1 «Панцирь» (1995)
120-мм 2С31 «Вена» (1997)

za-cccp.narod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
