203 мм, Сталинская кувалда, времён ВОВ, история создания, применение, большая пушка, характеристики
Молодое Советское государство получило от царской армии вооружение устаревших образцов, которое зачастую не имело перспектив развития. Особенно это касалось артиллерии среднего и крупного калибров. Поэтому уже в конце осени 1920 года создается новое конструкторское бюро, которое возглавляет Ф.Ф. Лендер. Организационно бюро входило в состав Артиллерийского комитета, поэтому получило короткое обозначение КБ Арткома.
Одной из разработок бюро стала тяжелая гаубица Б-4, которая широко использовалась в Зимней войне и в ходе Великой Отечественной. Надежность и прочность конструкции позволили сохранить орудие в штатном расписании Советской Армии вплоть до 80-х годов, а затем передать материальную часть на базы долговременного хранения.
История создания
В конце 1926 года появляется техническое задание, согласно которому требовалось разработать полевую гаубицу калибра 203 мм, имевшую увеличенную дальность ведения огня. Но главный конструктор Ф.Ф. Лендер умер в 1927 году и не смог довести проект до конца. Поэтому наработки передали на завод «Большевик», где была доведена до логического завершения только лафетная часть. Работы по артиллерийской части гаубицы были завершены КБ Арткома под руководством А.Г. Гаврилова.
В самом начале 1928 года чертежная документация была представлена заказчикам, причем одновременно существовал вариант орудия с дульным тормозом и без него. Остальные компоненты гаубиц были идентичными, аналогичными были боеприпасы и баллистика.
В итоге для дальнейшего развития проекта была принята модификация без дульного тормоза. Спустя 3 года заводом «Большевик» был построен первый прототип, который прошел отстрел на полигоне НИАП в течение лета 1931 года. На начальных этапах стояла задача подбора веса и типа боевого заряда, который обеспечивал бы требуемую дальность стрельбы без ущерба ресурсу ствола.
На первых испытаниях отмечались случаи деформации и разрыва ствола.
Работы заняли почти 2 года, в ходе которых велись и полигонные и армейские испытания. В итоге, к середине 1933 года орудие рекомендовали для серийного производства и год спустя приняли на вооружение под индексом «203 мм гаубица образца 1931 года» или Б-4 (Б – от сокращения названия завода «Большевик», по новой системе обозначений, введенной в СССР).
В ходе доработок в конструкцию гаубицы ввели ствол, удлиненный на 3 калибра, дополнительно изменили конфигурацию казенной части. Улучшение характеристик привело к появлению полуофициального обозначения Б-4БМ (Большей Мощности). При этом ранние образцы стали называть Б-4ММ (Малой Мощности). Постепенно все собранные образцы ММ доработали до стандарта БМ и разделение на типы прекратилось.
Последние упоминания о версии Б-4ММ имеются в документации периода окончания Великой Отечественной войны. Согласно отчетам заводов, в армию было отгружено 31 гаубица модели Б-4ММ.
Из-за сложности конструкции и острой потребности РККА в новом виде оружия к производству решили подключить Сталинградский завод «Баррикады». Но предприятие столкнулось с большими сложностями технологического плана, в результате в 1934 году он смог поставить в армию только 15 экземпляров Б-4, причем один из образцов завод начал собирать еще в 1933 году. Из-за низких темпов поставки завод временно отстранили от сборки Б-4, переориентировав на выпуск более простого и технологичного орудия А-19.
Но на «Большевике» картина была немногим лучше, там за 5 лет осилили собрать только 146 гаубиц Б-4.
Поэтому уже в 1938 году к выпуску вновь подключают завод «Баррикады». Перерыв в производстве пошел предприятию только на пользу. Полученный опыт изготовления пушек А-19 позволил быстро развернуть изготовление и гаубицы Б-4.
Сборка артиллерийских систем в Сталинграде шла нарастающими темпами вплоть до конца 1941 года, в течение которого в армию было отправлено 300 экземпляров орудия Б-4.
Несколько орудий было собрано в самом начале 1942 года, после чего более Б-4 в Сталинграде не производили.
Для поддержки «Большевика» был привлечен машиностроительный завод, расположенный в Новокраматорске. Сборка Б-4 стартовала на новой площадке в 1938 году, а последние экземпляры передали заказчику в середине осени 1941 года. Всего 3 завода собрали более 1000 гаубиц Б-4, которые заметно отличались друг от друга. Причиной стали различные возможности предприятий, которые были вынуждены корректировать конструкцию элементов орудия под свои технологические особенности.
Командование РККА неоднократно обращало внимание на отсутствие взаимозаменяемости узлов и элементов гаубиц Б-4. Были предприняты попытки унифицировать конструкцию, которые продолжались вплоть до прекращения выпуска артиллерийской системы. Так, в 1937 году на основе опыта эксплуатации сданных в армию гаубиц была проведена небольшая модернизация, которая привела к унификации части чертежной документации.
Мобильная версия
В 1933 году появилась идея установить ствол и часть лафета гаубицы Б-4 на самоходное шасси, состоявшее из деталей танков Т-26 и Т-35. Установка оснащалась бензиновым 12-цилиндровым мотором М-17, имевшим мощность 500 л.с. Поскольку силовой агрегат размещался спереди, то удалось выделить место для перевозки боекомплекта, состоявшего из 8 выстрелов. Установка получила обозначение Су-14, и уже летом 1933 года поступила на испытания, на которых присутствовал маршал К.Е. Ворошилов.
В ходе испытаний были отмечены многочисленные дефекты ходовой части, которая испытывала перегрузки при стрельбе.
Ситуацию не исправили даже 2 кормовых сошника с гидравлически и резервным ручным приводами. Новые испытания стартовали только весной 1935 года, при этом ходовая часть вообще не оценивалась. Установка получила положительные оценки и была рекомендована к проведению войсковых испытаний. Вместе с тем была отмечена низкая устойчивость Су-14 при стрельбе под большим углом возвышения ствола гаубицы Б-4.
Следующий цикл испытаний стартовал в 1936 голу и показал раскачку установки при выстреле. На подачу нового снаряда и заряда уходило почти 6 минут, на ходу стрельба не допускалась. Но дефекты ходовой части устранены не были, поэтому Су-14 отправили на доработку на завод №185, в ходе которой была установлена 152 мм пушка Бр-2.
Аналогичная судьба постигла экземпляр Су-14-1, построенный тем же заводом №185. После пробных стрельб самоходку забраковали, а затем заменили пушку Б-4 на 152 мм гаубицу Бр-2. В результате оба прототипа в 1937 году оказались на складе длительного хранения в Москве. Позднее обе установки приняли участие в войне с финнами, а затем отражали атаки немцев в районе Кубинки. До наших дней дожил только прототип Су-14-1.
Еще одной попыткой создания мобильного орудия стала установка С-51, представлявшая собой сочетание шасси танка КВ-1с и вращающейся части гаубицы Б-4. Конструкция была создана в 1943 году под руководством В.Г. Грабина и поступила на заводские испытания. При пробных выстрелах отмечался откат установки назад, а также боковая раскачка. По этой причине точность стрельбы падала, но была признана достаточной. Дальнейшего развития проект не получил, поскольку гаубица Б-4 к тому времени серийно не выпускалась.

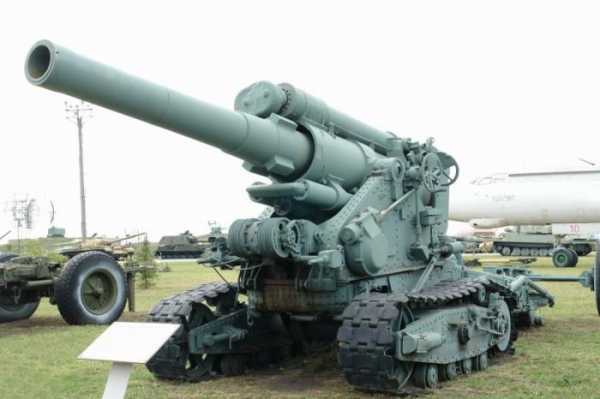

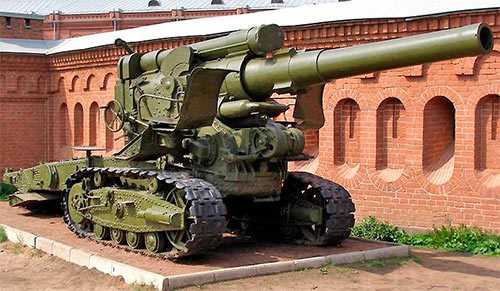

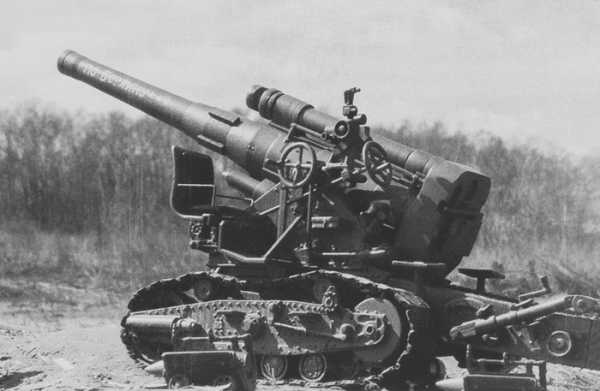

Особенности конструкции
Для комплектации гаубиц Б-4 использовались стволы нескольких типов. Применялись конструкции, составленные из нескольких частей и монолитные. При этом скрепленные стволы первых выпусков не оснащались лейнером. Устройство, разработанное заводом «Большевик», появилось только в 1934 году на стволах гаубиц малой мощности.
В конструкцию ствола входит отдельная труба, в которой выполнена нарезная часть и имеется камора. Нарезы (64 шт.), имеющие постоянную крутизну и длину хода 20 калибров.
Ширина и глубина нарезки на стволах, выпущенных до 1936 года, отличается от более поздних образцов. Причиной модернизации стали случаи среза нарезки в момент прохождения снаряда. После доработки появилась новая проблема – омеднение канала ствола, но Артиллерийское управление РККА признало дефект допустимым и не влияющим на характеристики гаубицы Б-4.
Существовал опытный образец ствола Б-4, оснащенный 48 нарезами, которые имели постоянную крутизну и длину хода 12 калибров. Подобное орудие было изготовлено в конце 1936 года и предназначалось для опытных стрельб снарядами весом около 175 кг. Полученные результаты не устроили Артиллерийское управление, прототип гаубицы был возвращен на завод «Большевик» для устранения дефектов и доработки. На повторные испытания образец не предъявлялся.
Камора Б-4 построена из нескольких чередующихся поверхностей с конической и цилиндрической конфигурацией. Сверху труба закрыта кожухом, который имеет посадку с натягом. Для соединения ствола с противооткатными приспособлениями и установки элементов затвора используется казенник, который накручен на корпус кожуха и зафиксирован 2 штифтами.
Применение быстросменного лейнера позволило обеспечить ускоренную замену изношенной рабочей части.Лейнер крепится при помощи гаек, замена осуществляется при помощи домкратов. Моноблочные стволы гаубицы Б-4 изготовлялись только с лейнером. Также отличаются и затворы, которые могут быть 2-х или 3-х тактными. В зависимости от конструкции затворов различаются и лейнеры.
Поршневой затвор схемы Шнейдера 2-тактного типа отпирается двумя отдельными движениями рукоятки, в 3-тактном добавлен еще одна манипуляция рукояткой. Заряд расположен в отдельном картузе, в котором размещается ударная трубка.
Разрушение воспламенителя производится бойком, который получает импульс при ударе молотком, связанным со спусковым шнуром.
Корпус трубки выбрасывается после выстрела из каморы. В конструкции затвора используется предохранитель, не позволяющий открыть узел при затяжном выстреле. Дополнительный элемент не позволяет произвести выстрел из гаубицы Б-4 при неплотно закрытом затворе.
В гаубице Б-4 использован гидравлический замедлитель отката, обеспечивающий плавный возврат ствола в исходное положение. Внутри устройств имеются регулируемые каналы, которые обеспечивают переменную длину отката, зависящую от угла возвышения. В качестве рабочей жидкости используется веретенное масло, объем заправки составляет 41 л. Накатник оборудован воздушно-гидравлическими рабочими элементами. В полости закачивается сжатый воздух (или азот), рабочее давление составляет 38-42 атм. Также имеются полости, заполненные веретенным маслом, объем 63 л.

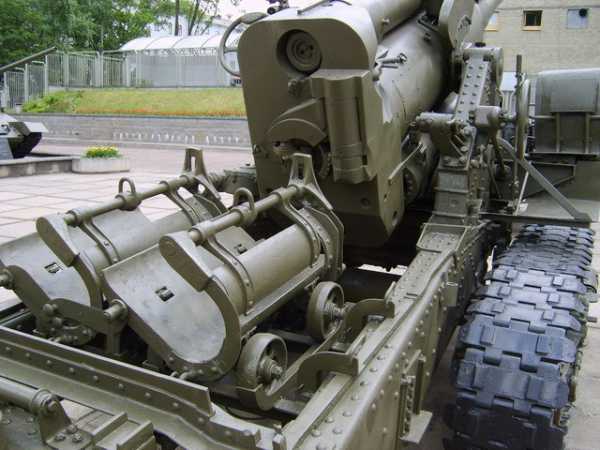

Ствольная часть гаубицы Б-4 размещается на верхней секции станка, изготовленной из отдельных элементов, соединенных заклепками. На нижней части станка установлен боевой стержень, который обеспечивает подвижное соединение частей. Поворот и фиксация при помощи механического привода. Для ускоренного приведения ствола Б-4 в требуемое положение имеется отдельный механизм. Нижняя часть станка оснащена специальными башмаками, к которым крепится ходовая часть.

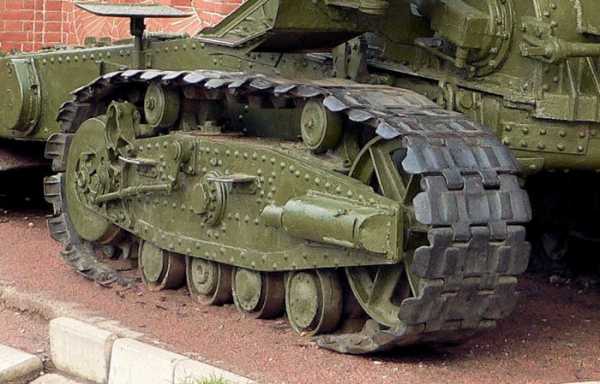

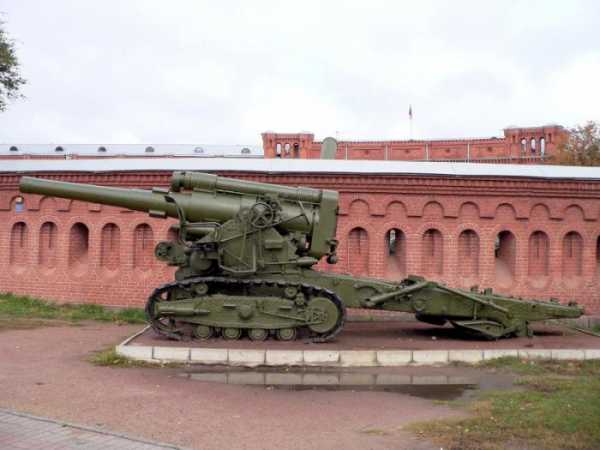

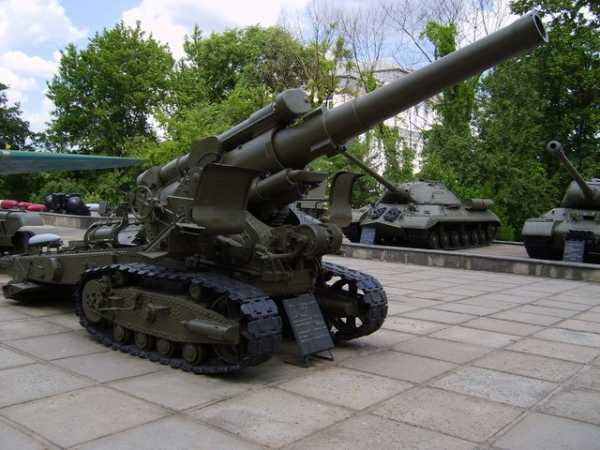

Гусеничная ходовая часть построена на основе клепаной балки, которая используется для натяжения ленты. Балка позволяет передавать часть энергии отката через опорные катки на грунт. На каждой стороне ходовой части гаубицы Б-4 установлено по 2 каретки, на каждой из которых по балансирной тележке со сдвоенными опорными цельнометаллическими катками.
Заднее колесо, оснащенное зубчатым венцом, обеспечивает замедление гаубицы при движении.
Управление тормозами осуществляют 2 человека, которые находятся на специальных площадках. Для снижения прогиба верхней ветви гусеницы используются 2 дополнительных сдвоенных ролика.
Корректировка натяжения гусеницы производится ленивцем фронтального расположения. Ось колеса расположена на подвижной опоре, которая перемещается по направляющим пазам. Гусеница гаубицы Б-4 состоит из 39 траков, которые имеют сворную конструкцию. Для снижения веса внутренняя часть трака выполнена пустотелой. На внешней части звеньев приварены шпоры. Подвеска обеспечивает мягкость хода, отключается во время ведения огня. Разворот гаубицы на большие углы производится с помощью отдельной лебедки, установленной на балке гусеницы.

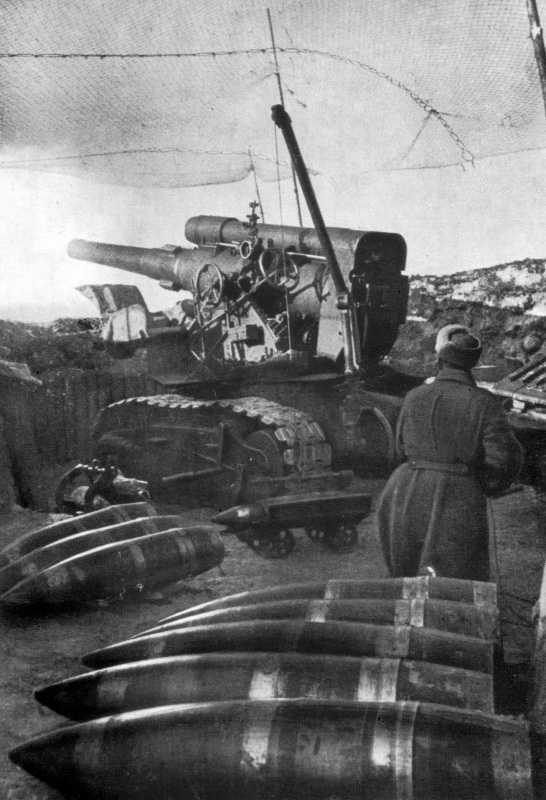

Для гаубиц Б-4 было создано несколько разновидностей бетонобойных и фугасных снарядов. Наибольшее распространение получил бетонобойный боеприпас Г-620, имеющий вес 100 кг. Внешним отличительным признаком является синяя полоска, нанесенная на корпус ниже центрирующего утолщения. Для осуществления выстрела используются полный или уменьшенный заряды пороха, весящие 15,2 и 5,26 кг соответственно.
Позднее появился удлиненный 146-килограммовый снаряд Г-620Т, предназначенный для разрушения бетонных укрытий. Все бетонобойные снаряды оснащены донным взрывателем типа КТД, имеющим поворотный регулятор состояния. Перед производством выстрела требуется повернуть пластину на фугасное действие или взрыв с замедлением.
Также для гаубицы Б-4 созданы два варианта фугасных снарядов весом по 100 кг, обозначаемых Ф-625 и Ф-625Д.
Боеприпасы предназначены для ведения огня на обычные и дальние дистанции соответственно. Внешне дальнобойную гранату можно отличить только по отсутствующему резьбовому колпачку на носовой части.
Для подрыва снарядов обоих типов используется головной взрыватель РГМ-2, который дополнен донным прибором 5ДТ-2. Перед выстрелом требуется установить взрыватель РГМ-2 на осколочное или фугасное действие гранаты. Донный взрыватель также с регулятором режима, перед выстрелом требуется отключить предохранитель.
Позднее в боекомплект гаубицы Б-4 включили 150-килограммовый снаряд с ядерной боеголовкой. Все снаряды, независимо от назначения, имеют защитную окраску серого цвета (как указывается в документации – серо-дикого).
Не подлежат окраске только ведущий поясок и зоны центрирующих утолщений. На корпусе маркировка, нанесенная черной краской, в которой указан завод-изготовитель, дата снаряжения и индекс боеприпаса. Из-за большого веса снарядов ручное заряжание невозможно, для подачи снаряда в камору Б-4 используются крановая лебедка и направляющие пластины.
Основные пороховые заряды для Б-4 состоят из основного пакета и дополнительных пучков, всего возможно получение 7 комбинаций. Для формирования зарядов гаубицы допускается применение порохов марок 15/7 или 17/7. Воспламенитель снаряжается дымным крупнозернистым порохом или артиллерийским бездымным аналогом. Заряд размещается внутри картуза, изготовленного из ткани и сшитого шелковой нитью. Порох от высыпания предохраняется картонной заглушкой.
Дополнительно существуют уменьшенные заряды (5 шт.), состоящие из порохов марки 5/1 или 4/1.
Регулировка веса производится посредством 4 пучков, которые сделаны из пороха 5/1. Воспламенитель в этом случае снаряжается только дымным ружейным порохом. Все заряды для гаубицы Б-4 поставляются в отдельных укупорках, на которых нанесена пояснительная маркировка.
Боевое применение
Дебют Б-4 в боях состоялся в ходе Зимней войны. На ранних этапах войны тяжелые гаубицы, находившиеся в Резерве Главного Командования (РГК), практически не применялись. Использовать Б-4 стали только при штурме главных оборонительных полос, при этом мощности снарядов зачастую не хватало для пробития или разрушения огневых точек. Но психологический эффект взрывов тяжелых снарядов был неоценимым, за что финны прозвали гаубицу «сталинский кулак». Позднее была отработана тактика ведения огня по укрепленным точкам прямой наводкой.
К началу Великой Отечественной войны гаубицы Б-4 имелись только в отдельных полках РГК, поэтому потери оказались сравнительно небольшими. В ходе летнего наступления в 1941 году германской армии удалось захватить некоторое количество гаубиц Б-4, которые были брошены в частях и на дорогах. Причиной стал большой вес орудия и низкая скорость перевозки, из-за которых материальную часть пришлось оставлять. Так, например, в районе Дубно неприятелю досталось все вооружение 529-го гаубичного полка. Всего за первое полугодие РККА не досчиталась 75 орудий из 849 имевшихся.

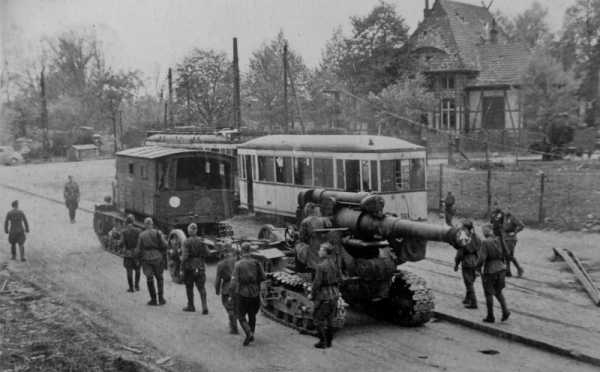

Немцы охотно использовали вооружение, поскольку остро нуждались в крупнокалиберных орудиях. В Вермахте трофейной гаубице присвоили индекс 20,3 cm HaubiUe-503(г). Орудия использовались в основном на советско-германском фронте, но отмечены отдельные экземпляры Б-4 в странах Европы. Для стрельбы использовались трофейные советские снаряды, картузы снаряжались немецким порохом. Максимальный вес заряда по германской документации составлял 15,4 кг.

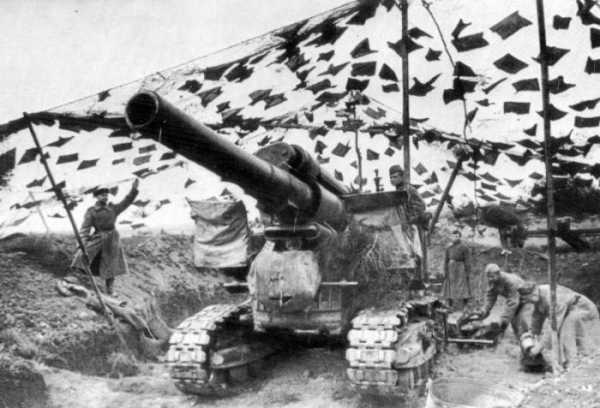

Применение Б-4 советскими войсками началось ближе к концу 1942 года, гаубица использовалась для разрушения укрепленных районов и зданий.
Отмечены единичные случаи подбития танков. Так, например, одна из самоходных установок Ferdinand была разбита под Курском 203 мм снарядом, случайно попавшим в крышу боевого отделения.
После окончания Великой Отечественной войны гаубицу Б-4 быстро списали как устаревшую, но спустя несколько лет вернули обратно. К началу 50-х годов на вооружении армии появился быстроходный гусеничный тягач АТ-Т, оснащенный модификацией танкового дизеля В-2. Новая машина обеспечивала скорость буксирования гаубицы Б-4 до 35 км/ч, но гусеничная ходовая часть орудия не была приспособлена для подобных нагрузок.
Для увеличения мобильности было предложено изменить конструкцию ходовой части, переведя ее на пневматические шины. Работы по созданию новой ходовой части выполнили силами завода «Баррикады», уже в 1955 году началось производство конструкции и модернизация парка гаубиц. Ведущим конструктором нового лафета стал Г.И. Сергеев.
Доработанная артиллерийская система получила обозначение Б-4М и индекс ГАУ 52-Г-625М. Орудие состояло на вооружении Советской Армии вплоть до начала 80-годов, а затем было передано на склады долговременного хранения. По состоянию на 2016 год на консервации находится не менее 40 гаубиц Б-4М.
В ходовой части Б-4М использованы шины размером 1350*380 мм с губчатым наполнитель.
Колеса имеют параллелограммно-балансирную торсионную подвеску. Перед началом стрельбы требуется установить гаубицу в боевое положение, касание колесами земли недопустимо.
Технические характеристики и аналоги
Ближайшим аналогом является немецкая 210 мм мортира Mrs 18, оснащенная двойным тормозом отката. За счет этого устройства удалось обеспечить повышенную устойчивость при выстреле. Всего было выпущено 711 экземпляров, трофейные орудия использовались Красной Армией наравне с Б-4.
| Б-4 | 21 cm Mrs 18 | |
|---|---|---|
| Длина ствола, калибров | 25 | 29 |
| Масса в боевом положении, кг | 17700 | 16700 |
| Скорострельность, в/мин | 0,5 | 0,5 |
| Дальность стрельбы, м | 17890 | 16700 |
Недостатком германского орудия стали большие габариты. Из-за этого требовалось разделение конструкции на составные элементы. Перед началом стрельбы требовалось отделение кормовой колесной тележки, что позволяло опустить станину на грунт. При этом конструкция орудия обеспечивала поворот конструкции на 360⁰ усилием всего 1 человека.
Гаубицы Б-4 стали одним из символов наступления Красной Армии, приняв участие во всех операциях, начиная с конца 1942 года. Несколько экземпляров орудия установлены на постаментах в Краснодаре, Санкт-Петербурге и Верхней Пышме. Причем в последнем сразу две гаубицы, собранные заводами «Баррикады» и «Большевик».
Для любителей масштабных моделей выпускаются копии гаубицы Б-4, уменьшенные в 35 раз.
Первая модель производится на пресс-формах, созданных для российской фирмы «Алан». Более детальную копию выпускает китайская компания Trumpeter.
Видео
warbook.club
203-мм гаубица Б-4 образца 1931 года Фото. Видео. Устройство
203-мм гаубицы Б-4 образца 1931 года составляли основу советской артиллерии большой и особой мощности РВГК. По мнению многих военных специалистов, в том числе и германских, эта гаубица представляла собой необычное, но весьма эффективное артиллерийское орудие. Разработка орудия была начата конструкторским бюро Арткома ГАУ в 1927 г. в соответствии с решением Реввоенсовета СССР о перевооружении артиллерии большой и особой мощности на новую отечественную материальную часть.
203-мм гаубица Б-4 — видео
Первоначально работу по ее созданию возглавлял конструктор Ф.Ф. Лендер, а после его смерти к работе были подключены конструкторы серийных заводов. После длительных полигонных и войсковых испытаний в 1933 году гаубица была принята на вооружение Красной Армии под обозначением «203-мм гаубица образца 1931 года». Гаубица предназначалась для разрушения особо прочных бетонных, железобетонных и броневых сооружений, для борьбы с крупнокалиберной или укрытой прочными сооружениями артиллерией противника и для подавления дальних целей.

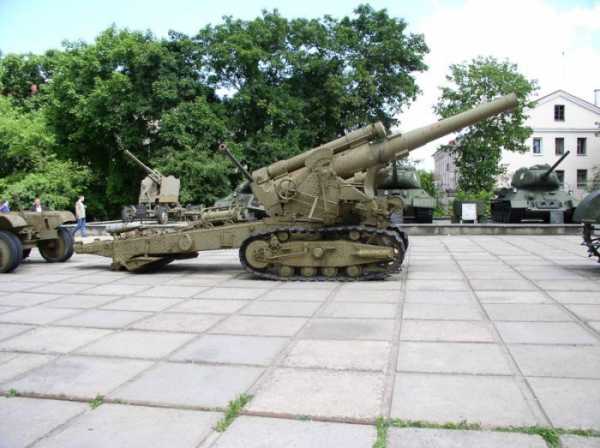

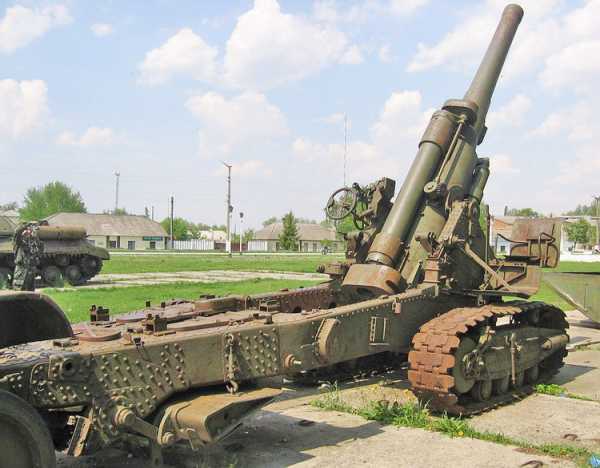

Особенностью гаубицы является лафет с гусеничным ходом. Удачная конструкция этого лафета, обеспечивавшего гаубице достаточно высокую проходимость и допускавшего ведение стрельбы с грунта без использования специальных платформ, стала унифицированной для целого семейства орудий большой мощности. Использование этого унифицированного лафета позволило также ускорить разработку и внедрение в производство новых орудий большой мощности.
Верхний станок лафета гаубицы Б-4 представлял собой клепаную стальную конструкцию. Штыревым гнездом верхний станок надевался на боевой штырь нижнего станка и поворачивался на нем при действии поворотным механизмом. Обеспечивавшийся при этом сектор обстрела был невелик и составлял всего ±4°. Для наведения орудия в горизонтальной плоскости на больший угол необходимо было повернуть в соответствующую сторону все орудие. Подъемный механизм имел один зубчатый сектор. прикрепленный к люльке. С его помощью орудие можно было наводить в вертикальной плоскости в диапазоне углов от 0° до +60°. Для быстрого приведения ствола к углу заряжания орудие имело специальный механизм.
Система противооткатных устройств включала гидравлический тормоз отката и гидропневматический накатник. Все противооткатные устройства при накате оставались неподвижными. Устойчивость орудия при стрельбе обеспечивалась также сошником, закрепленным на хоботовой части нижнего станка. В лобовой части нижнего станка были закреплены литые башмаки, в которые вставлялась боевая ось. На конус боевой оси надевались гусеницы.

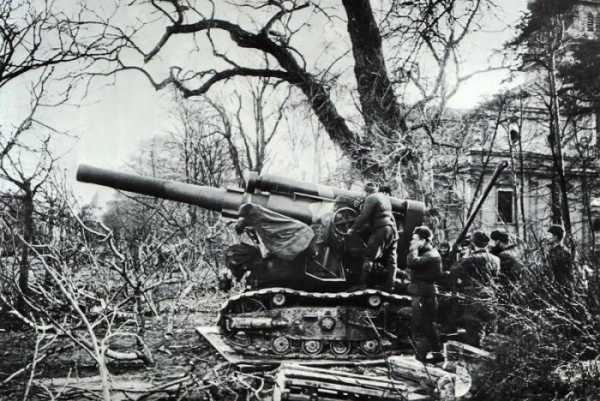

Расчет советской 203-мм гаубицы Б-4 под командованием старшего сержанта С. Шпинь в пригороде Сопот (Sopot) Данцига (ныне — Гданьск, Польша) ведет огонь по немецким войскам в Данциге. Справа виднеется церковь Спасителя (Kościół Zbawiciela)
Гаубицы Б-4 имели стволы двух типов: скрепленные без лейнера и с лейнером, а также стволы-моноблоки с лейнером. Замена лейнера могла производиться в полевых условиях. Вне зависимости от типа ствола длина его составляла 25 калибров, длина нарезной части — 19,6 калибров. В канале ствола были выполнены 64 нареза постоянной крутизны. Затвор был поршневым, использовались как двухтактные, так и трехтактные затворы. Масса ствола с затвором составляла 5200 кг.
Гаубица могла стрелять различными фугасными и бетонобойными снарядами, включая снаряды, поставлявшиеся из Великобритании в Россию в годы Первой мировой войны. Предусматривалось использование полного и 11 переменных зарядов. При этом масса полного заряда составляла 15,0—15,5 кг пороха, а 11-го — 3,24 кг. При стрельбе полным зарядом снаряды Ф-625Д, Г-620 и Г-620Ш имели начальную скорость 607 м/с и обеспечивали поражение целей, удаленных на расстояние до 17 890 м. Благодаря большому углу возвышения (до 60°) и переменным зарядам, дающим 12 разных начальных скоростей снарядов, обеспечивалась возможность выбирать оптимальные траектории для поражения разнообразных целей. Заряжание производилось с помощью крана с ручным приводом. Темп стрельбы составлял 1 выстрел в 2 минуты.
На позиции 203-мм гаубицы Б-4 гвардии сержанта Ивана Самойлова. 1-й Украинский фронт. А что касается снарядов на переднем плане (кажутся слишком большими), я конечно не специалист в фотографии, но мне кажется, что это просто эффект укрупнения предметов на переднем плане при близко поднесенном к ним объективе, это перспективные искажения (короткофокусная перспектива). Снаряды вполне «родные».

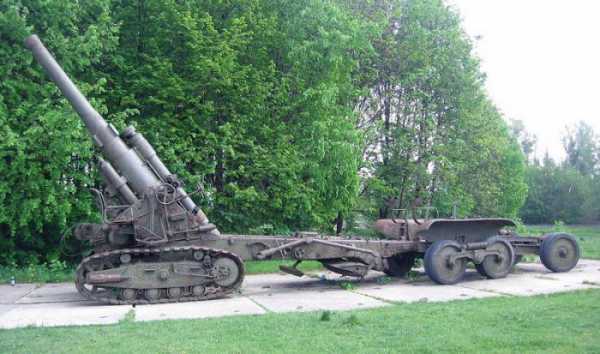

Для транспортировки гаубица разбиралась на две части: ствол, снятый с лафета и уложенный на специальную повозку, и соединенный с передком гусеничный лафет — лафетную повозку. На короткие расстояния гаубицу допускалось транспортировать и в неразобранном виде. (Этот способ транспортировки иногда использовался в ходе боевых действий для выдвижения гаубиц для стрельбы прямой наводкой по железобетонным оборонительным сооружениям противника.) Для транспортировки использовались гусеничные тягачи типа «Коммунар», наибольшая допустимая скорость передвижения по шоссе составляла 15 км/ч.
Гаубицы образца 1931 года выпускались серийно на 3 артиллерийских заводах «Большевик», «Баррикады» и Новокраматорский завод. В связи с тем, что технологи каждого завода приспосабливали конструкцию гаубицы к производственным возможностям своего завода, поступившие на вооружение РККА гаубицы существенно отличались друг от друга. Не устранила это и проведенная в 1937 г. работа по выпуску единых для всех заводов чертежей.
Всего к 1941 г. было произведено 977 гаубиц образца 1931 года (Б-4) стандартной модификации БМ (большой мощности) и 31 гаубица модификации ММ (малой мощности). отличавшейся стволом с уменьшенной на 3 калибра длиной. Здесь следует также упомянуть о 203-мм самоходной гаубице С-74, разработанной в 1943 г. конструкторами бюро под руководством В Г. Грабина. Она представляла собой шасси танка КВ-1с, на котором открыто была смонтирована вращающаяся часть гаубицы Б-4. Установка прошла испытания в начале 1944 г., но на вооружение РККА ее не приняли.
Гаубицы Б-4 принимали участие в Финской войне 1939—1940 годов. На 1.03.1940 г. на финском фронте имелось 142 гаубицы Б-4. Потеряно или вышло из строя 4 гаубицы Б-4 (одна в декабре 1939 года и три в январе—феврале 1940 года). К 22 июня 1941 года в РККА имелось 849 гаубиц Б-4, из которых 41 гаубица нуждалась в капитальном ремонте.
К началу войны гаубицы Б-4 были только в гаубичных артиллерийских полках большой мощности РВГК. По штату полка (от 19.02.1941 г.) в нем имелось четыре дивизиона трехбатарейного состава. В каждой батарее состояло 2 гаубицы, соответственно одна гаубица считалась взводом. Всего в полку имелось 24 гаубицы. 112 тракторов, 242 автомобиля. 12 мотоциклов и 2304 человек личного состава (из них 174 офицера). К 22.06.1941 г. в составе РВГК имелось 33 полка с гаубицами Б-4. то есть всего по штату 792 гаубицы, а фактически в полках состояло 727 гаубиц. С 22 июня по 1 декабря 1941 года было потеряно 75 гаубиц Б-4. а от промышленности получено в ходе войны 105 гаубиц.
В начале войны несколько гаубиц Б-4 было захвачено немцами. Так. в г. Дубно был захвачен немцами 529-й гаубичный артиллерийский полк большой мощности. Из-за отсутствия тягачей нашими войсками были брошены в исправном состоянии 27 203-мм гаубиц Б-4. Трофейные гаубицы получили германское обозначение 20,3 см HaubiUe 503 (г). Они состояли на вооружении нескольких тяжелых артиллерийских дивизионов РКГ Вермахта.
Что касается советских гаубичных артиллерийских полков большой мощности, то большая часть из них с началом войны была отведена в тыл. Их начали активно использовать в боевых действиях с конца 1942 г., когда стратегическая инициатива оказалась в руках Красной Армии. К 1 мая 1945 г. в 30 бригадах и 4 отдельных полках артиллерии большой мощности РВГК имелось 760 203-мм гаубиц образца 1931 года.
Характеристики боеприпасов гаубицы Б-4
— Заряжание: раздельное картузное, предусматривалось использовать полный и 11 переменных зарядов. При этом масса полного заряда составляла 15,0—15,5 кг пороха, а одного переменного — 3,24 кг.
Номенклатура боеприпасов гаубицы Б-4
— Фугасный снаряд Ф-625Д
— Бетонобойный снаряд Г-620
— Бетонобойный снаряд Г-620Т
— Снаряд с ядерным зарядом. Вес 150 кг. Дальность стрельбы 18 км. До сих пор на вооружении.
Дульная скорость снаряда, м/с:
— Фугасного Ф-625(Д): от 288 до 607
— Бетонобойного: 607
Масса снаряда гаубицы Б-4
— Масса фугасного снаряда Ф-625(Т), кг: 100
— Масса бетонобойного снаряда Г-625(Т), кг: 100—146
Советские артиллеристы готовят к выстрелу 203-мм гаубицу Б-4
Тактико-технические характеристики гаубицы Б-4
— Годы выпуска: 1937—1941
— Выпущено: 889 штук
Расчёт: 15 человек
Габаритные размеры гаубицы Б-4
Ствол
— Калибр, мм: 203,2
— Длина ствола, мм/клб: 5087/25
— Длина канала, мм: 4894
— Длина нарезной части, мм: 3981
— Длина хода нарезов, клб: 20
— Глубина нареза, мм: 2,0
— Ширина нареза, мм: 6,0
— Ширина поля, мм: 3,97
— Масса ствола с затвором, кг: 5200
Лафет
— Угол ВН, град: 0—60°
— Угол ГН, град: ±4°
— Длина отката переменная, мм: 850—1400
— Высота линии огня, мм: 1920
— Ширина хода (на середине траков), мм: 1910
— Длина системы в боевом положении, мм: 9365
— Ширина системы в боевом положении, мм: 2490
— Ширина трака, мм: 460
Вес гаубицы Б-4
— Система в боевом положении: 17 700 кг
— Масса в походном положении: 19 000 кг
— Откатные части со стволом: 5440 кг
— Качающаяся часть: 7900 кг
— Лафет: 12 500 кг
— Масса лафетной повозки с передком: 13 800 кг
Орудийная повозка Бр-10
— Масса пустой повозки, кг: около 5400
— Масса повозки Бр-10 со стволом, кг: около 10 600
Орудийная повозка с колёсами тракторного типа
— Масса повозки со стволом, кг: 9590
Орудийная повозка Б-29 (на гусеничном ходу)
— Масса повозки без ствола, кг: около 7700
— Масса повозки со стволом, кг: около 12 900
Дальность стрельбы гаубицы Б-4
— максимальная дальность стрельбы: 17,89 км
Скорострельность гаубицы Б-4
— 1 выстрел в 2 минуты
Скорость передвижения по дорогам, км/ч: 5—15
Время перехода из походного положения в боевое в зависимости от грунта и времени года: от 45 минут до 2 часов.
Тягач: АТ-Т, в послевоенное время.

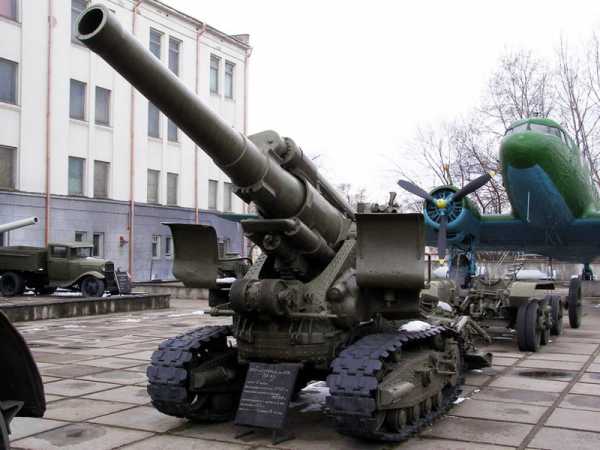

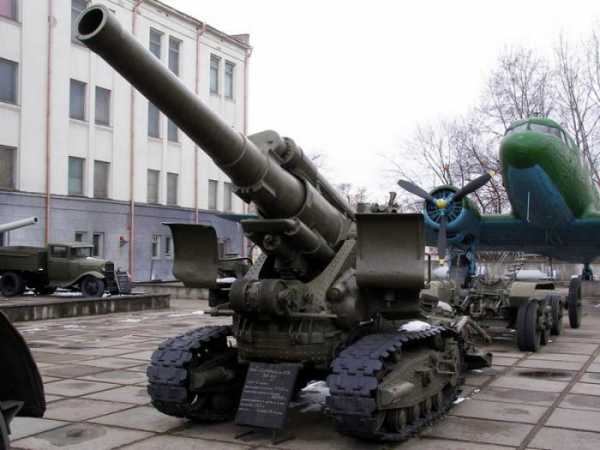

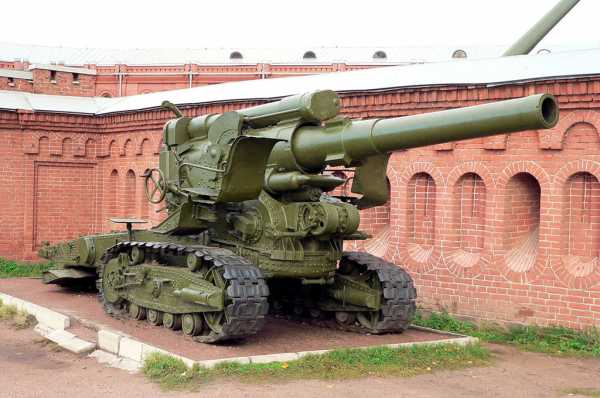

Фото гаубицы Б-4
Советский артиллерийский тягач «Ворошиловец» буксирует 203-мм гаубицу Б-4 на окраине Берлине

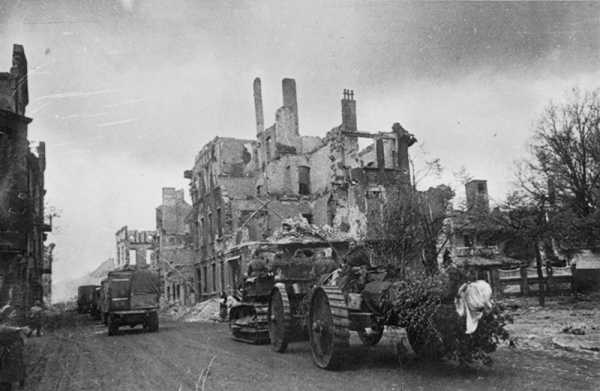

Транспортировка ствольной повозки («тракторного типа») советской 203-мм гаубицы Б-4 по улицам разрушенного немецкого города. Левее транспортируемой ствольной повозки движется советская автомобильная колонна.

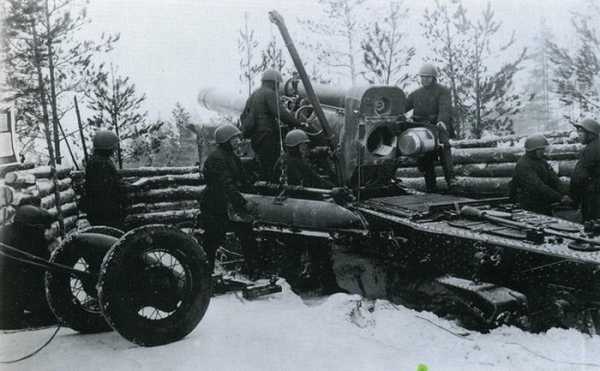

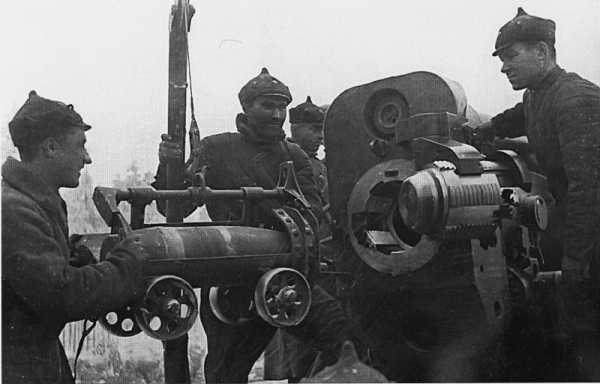

Бойцы заряжают 203-мм гаубицу Б-4 для обстрела финского укрепления
Красноармейцы за чисткой 203-мм гаубицы Б-4 на Карельском перешейке

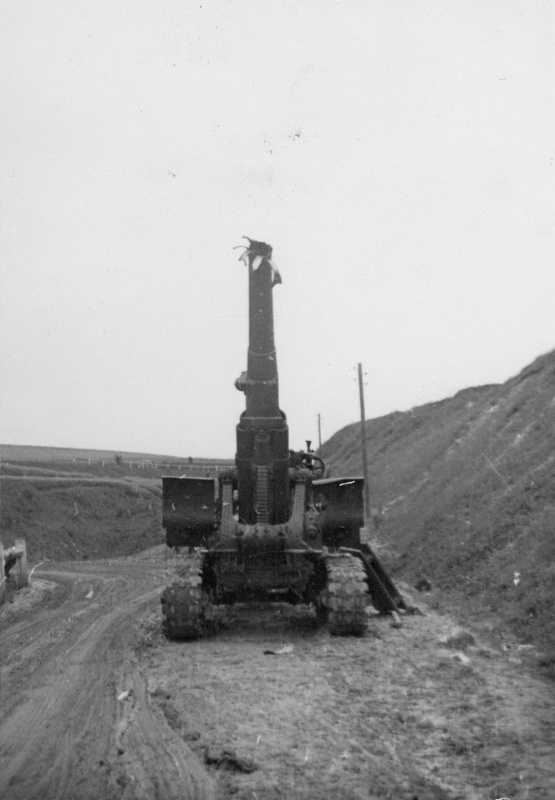

Советская 203-мм гаубица образца 1931 года (Б-4), выведенная из строя и брошенная в районе Дубно
Расчет советской 203-мм гаубицы Б-4 ведет огонь на одной из улиц Берлина
Советская 203-мм гаубица образца 1931 года (Б-4) во время парада в Киеве. На втором плане трактора-тягачи С-60 «Сталинец» буксируют 203-мм гаубицы Б-4

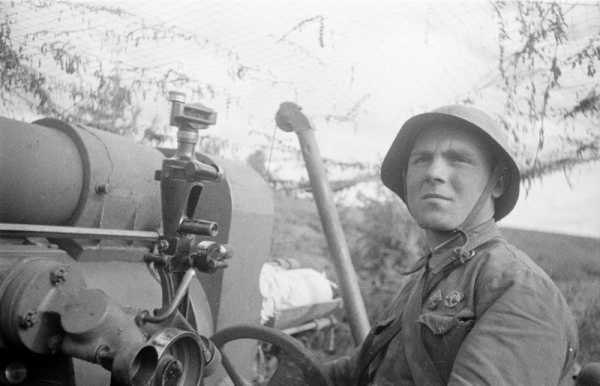

Советский артиллерист-наводчик у прицела советской 203-мм гаубицы большой мощности образца 1931 года (Б-4). Наведение гаубицы производилось посредством артиллерийской панорамы ПГ-1 (панорама Герца). У бойца на гимнастерке нагрудный знак «За отличную артиллерийскую подготовку» (слева) и нагрудный знак «ГТО» (справа). В люльке для заряжание уже подготовлен картузный заряд, скоро полетит «чумадан» к немцам!

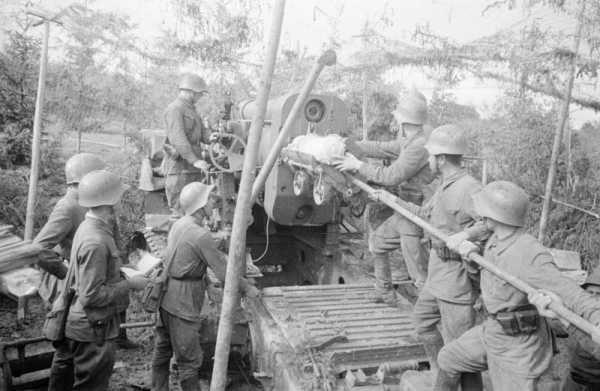

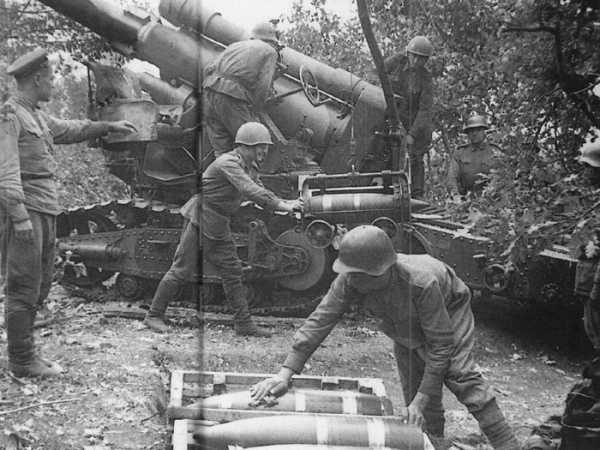

Расчет советской 203-мм гаубицы Б-4 заряжает орудие

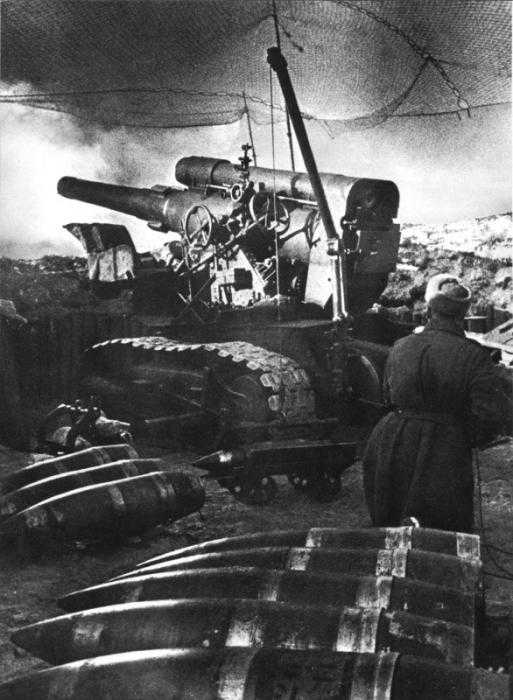

Расчет советской 203-мм гаубицы Б-4 ведет огонь на окраине Воронежа. Дослали снаряд, на лотке уже лежит пороховый картуз в белой хлопчатой ткани. Опасно стрелять через ветки, может сработать взрыватель. Наверное стреляют только «на фугасный» и не боятся этим. И по конкретной цели — разчистили узкий проем, а вероятно ведут огонь с большим углом возвышения. Ствол в позиции заряжения, почти горизонтален. Стрельба на поражение — еще дым идет от первого выстрела, а уже второй снаряд в камору. Перед началом стрельбы первый в ствол, второй на лотке. Третий уже не так быстрый будет, нужно поднимать на лоток.

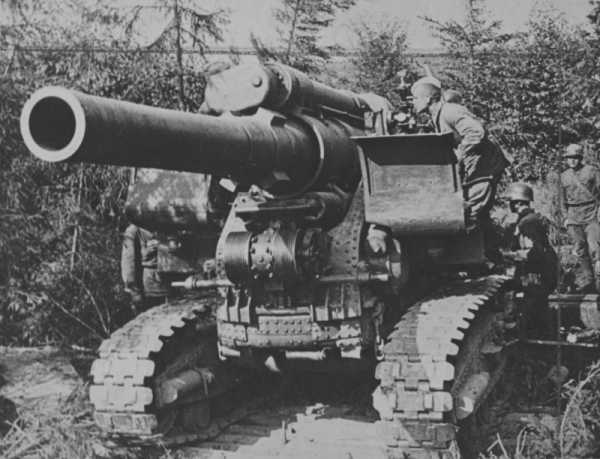

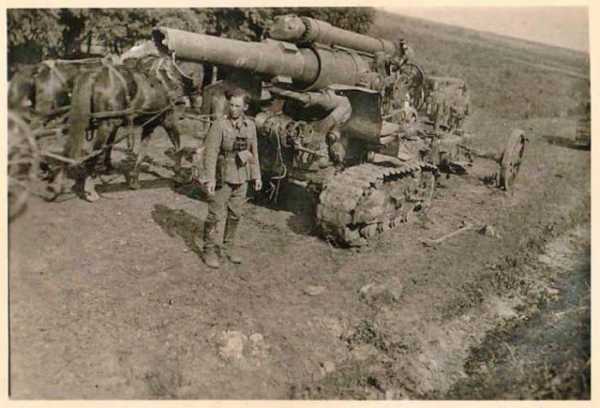

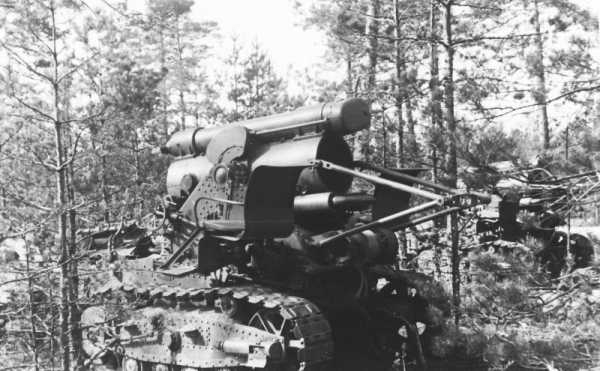

Советская 203-мм гаубица Б-4 (образца 1931 г.), захваченная немцами. Отсутствует ствол орудия, который транспортировался отдельно. 1941 год, предположительно Белоруссия. Немецкий снимок. Широкорад утверждает, что в районе Дубно немцы захватили 27 исправных гаубиц Б-4 из состава 529-го артиллерийского гаубичного полка большой мощности (возможно на фото они). Немцы присвоили им обозначение 20,3см Н.503/1(r) и H.503/2(r)(разница в длине ствола). На март 1944 г. на восточном фронте находилось 3 гаубицы Н.503/1(r).
Советские артиллеристы пишут на снарядах «Гитлеру», «В Берлин», «По Рейхстагу». У артиллериста возле снаряда с надписью «лично», очень похоже, медали «За боевые заслуги» и «За оборону Москвы». На заднем плане 203-мм гаубица образца 1931 года (Б-4) на сколько мне известно на фото 100 кг «чемоданы».
Добавить комментарий
oruzhie.info
203-мм гаубица большой мощности (Б-4), образца 1931 г.
Характеристики 203-мм гаубицы Б-4, образца 1931 г. | |
|---|---|
 | |
| Страна: | СССР |
| Тип: | Гаубица большой мощности |
| Дата выпуска: | 1931 г. |
| Расчет: | 15 человек |
| Калибр: | 203,2-мм |
| Длинна: | 9365 |
| Ширина: | 2490 |
| Вес: | 17,7 тонн |
| Скорострельность: | 0,5 выстрелов в минуту |
| Дистанция стрельбы: | 18 000 м |
| Начальная скорость снаряда: | 557 м/с. |
| Боекомплект: | 8 выстрелов |
Разработка 203-мм гаубицы большой мощности Б-4, началась весной 1927 г. в конструкторском бюро Артиллерийского комитета («Артком») под руководством Франца Францевича Лендера, а после его смерти — А.Г. Гаврилова.
В начале 1928 г. проектные работы были завершены, причем конструкторы выдали сразу два варианта гаубицы, с дульным тормозом и без, но с одинаковой баллистикой. К испытаниям было решено рекомендовать вариант без дульного тормоза. Рабочие чертежи для изготовления опытных экземпляров готовили совместно в КБ «Арткома» и в КБ Ленинградского завода «Большевик» (ранее Обуховский завод).
203-мм гаубица большой мощности (Б-4), образца 1931 г.
В январе 1931 г. был собран первый опытный экземпляр орудия, испытания которого проводились на Научно-исследовательском артиллерийском полигоне. По результатам испытаний осенью того же года орудие было принято на вооружение РККА под названием 203-мм гаубица обр. 1931 г (Б-4).
Серийное производство гаубиц Б-4 развернули на заводе «Большевик» в 1932 г., и в том же году произвели первую модернизацию, в ходе которой гаубица получила удлиненный ствол с улучшенной баллистикой. Новое орудие стало называться Б-4БМ (большой мощности), гаубицы же, которые выпускались до проведения модернизации получили название Б-4ММ (малой мощности).
В 1933 г. дополнительно было организованно производство орудий на Сталинградском заводе «Баррикады», а в 1938 г. — на Новокраматорском заводе. К началу Великой Отечественной войны в составе артиллерии РККА находилось 849 гаубиц Б-4 обоих модификаций, причем по некоторым сведениям несколько таких орудий (не более 10) захваченных гитлеровцами, использовались ими на восточном фронте с 1942 по 1944 г.
В 1954 г. на заводе «Баррикады» была проведена очередная модификация гаубицы Б-4, суть которой заключалась в замене гусеничного хода на колесный, что значительно повышало скорость буксирования орудия, его общую маневренность, сокращало время перевода из походного положения в боевое, т.к. отпадала надобность в раздельной транспортировке ствола и лафета.
Модифицированное орудие получило название Б-4М. Серийное производство Б-4М не велось, однако велась модернизация до этого проекта уже имеющихся на вооружении орудий (число не известно).
203-мм гаубица Б-4М на колесном ходу
В 1964 г. для гаубицы Б-4 был разработан ядерный боеприпас. Это «новшество» было последним для по истине «заслуженной» гаубицы — поступившая на вооружение в самом начале 1930-х, Б-4 была снята с него только во второй половине 1970-х г.г.
источник: компиляция по материалам из открытых источников сети интернет
armedman.ru
203-мм гаубица большой мощности Б-4 (20 фото + видео)
8 дюймов даже для корабельных пушек солидно.
В 1926 году командование Красной Армии пришло к выводу о необходимости создания нескольких новых артиллерийских орудий. Войскам требовались новые пушки различного назначения с разными характеристиками. Заседание Артиллерийского комитета определило нужды армии следующим образом: 122-мм корпусная пушка, 152-мм пушка и 203-мм гаубица большой досягаемости. Так началась история одного из самых интересных отечественных орудий – гаубицы большой мощности Б-4.
Разработкой трех проектов нового оружия занялось конструкторское бюро Арткома. Группу, отвечавшую за создание гаубицы калибра 203 мм, возглавил Ф.Ф. Лендер. По решению Арткома, на разработку проекта отводилось 46 месяцев. Работы в КБ комитета продолжались до конца 1927 года. В сентябре 27-го ушел из жизни главный конструктор Лендер, и вскоре после этого проект передали ленинградскому заводу «Большевик» (Обуховский завод). Новым руководителем проектных работ стал А.Г. Гаврилов. Все дальнейшие работы по проекту нового орудия большой мощности велись именно там. Тем не менее, насколько известно, в дальнейшем специалисты КБ Арткома привлекались к выполнению некоторых работ, в частности к подготовке рабочих чертежей.
В середине января 1928 года завершилась разработка нового проекта. Специалисты предложили сразу два варианта самоходной гаубицы. При этом отличия орудий были минимальны: один из вариантов предусматривал использование дульного тормоза, а во втором проекте обошлись без этого агрегата. Специалисты Артиллерийского комитета рассмотрели два проекта и сделали свой выбор. По ряду причин технологического и эксплуатационного характера было решено продолжить разработку проекта пушки, не оснащенной дульным тормозом. По-видимому, конструкция орудия и лафета позволяла обойтись без дополнительных средств гашения импульса отдачи, ограничившись только противооткатными устройствами.
В силу некоторых причин следующие три года специалисты всех организаций, занятых в проекте, занимались определенными доработками проекта. В результате опытный образец новой гаубицы большой мощности был собран только в 1931 году. Летом того же года орудие доставили на Научно-испытательный артиллерийский полигон под Ленинградом, где начались первые испытательные стрельбы. Первые стрельбы имели своей целью подбор необходимых зарядов пороха. В начале тридцатых годов в СССР была введена новая номенклатура проектов артиллерийских орудий. Разработки завода «Большевик» теперь обозначались индексом, начинающимся с литеры «Б». Новая 203-мм гаубица получила обозначение Б-4.
Расчет советской 203-мм гаубицы Б-4 под командованием старшего сержанта С. Шпинь в пригороде Сопот (Sopot) Данцига (ныне — Гданьск, Польша) ведет огонь по немецким войскам в Данциге. Справа виднеется церковь Спасителя (Kościół Zbawiciela)
По имеющимся данным, уже в 1932 году ленинградский завод начал серийное производство новых орудий, хотя темпы строительства поначалу были не слишком высоки. Кроме того, в том же году появился проект модернизации орудия, направленный на повышение его мощности. С целью повышения характеристик было решено использовать новый ствол, который был длиннее старого на три калибра. Также изменилась форма казенника. Другие внешние отличия отсутствовали. Новый вариант гаубицы получил обозначение Б-4БМ («Большой мощности»). По аналогии старую версию назвали Б-4ММ («Малой мощности»). В ходе серийного производства и эксплуатации предпочтение отдавалось гаубице большей мощности. Во время ремонта гаубицы Б-4ММ получали новые удлиненные стволы, из-за чего орудия малой мощности постепенно были сняты с эксплуатации.
Гаубица Б-4, приданная 1-му стрелковому батальону 756-го стрелкового полка 150-й стрелковой дивизии 79-го стрелкового корпуса 3-й ударной армии 1-го Белорусского фронта, в ходе Берлинской наступательной операции. Командир батальона — капитан С. Неустроев, будущий Герой Советского Союза
После проведения всех испытания в 1933 году орудие Б-4 приняли на вооружение. Оно получило официальное название «203-мм гаубица обр. 1931 года». В том же году началось производство новых гаубиц на заводе «Баррикады» (г. Сталинград). Тем не менее, освоение производства столкнулось с серьезными проблемами. До конца 33-го сталинградские рабочие собрали только одну гаубицу, но не успели сдать ее. Первые два орудия новой модели были сданы «Баррикадами» только в 1934 году. Следует отметить, что заводы «Большевик» и «Баррикады» в некоторой мере доработали конструкцию гаубицы. Производство некоторых деталей и узлов велось с учетом возможностей конкретного предприятия.

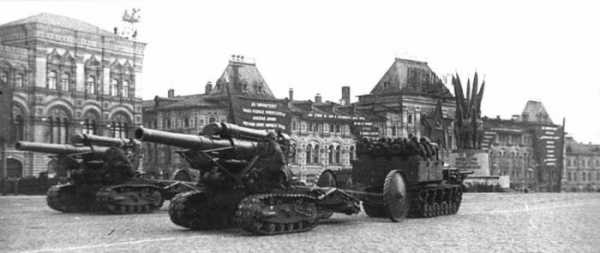

203-мм гаубицы Б-4, буксируемые тягачами «Коминтерн» по Красной Площади во время первомайского парада 1941 года. Гаубицы Б-4 входили в состав гаубичных артиллерийских полков большой мощности Резерва Главного Командования
Подобные изменения позволили начать полномасштабное строительство новых орудий, но сказалось на сложности их обслуживания в войсках. Из-за переделки изначального проекта в соответствии с возможностями заводов-изготовителей войска получали орудия, имеющие достаточно большие отличия. Для исправления сложившейся ситуации в 1937 году был создан обновленный проект гаубицы на гусеничном ходу. В нем учитывались доработки и изменения, выполненные на предприятиях, а также вносились некоторые другие коррективы. Все это позволило избавиться от наблюдавшихся ранее различий. До начала 1937 года два завода выпустили и передали артиллеристам около 120 гаубиц.
Расчет советской 203-мм гаубицы Б-4 ведет огонь на окраине Воронежа. Ствол гаубицы опущен для перезарядки орудия
Выпуск обновленных чертежей решил большую часть имевшихся проблем. Тем не менее, согласно некоторым источникам, гаубицы ленинградского и сталинградского завода все равно отличались друг от друга. В 1938 году комплект обновленной документации был передан Новокраматорскому машиностроительному заводу, который вскоре присоединился к изготовлению новых орудий.
После начала серийного производства гаубиц Б-4 специалисты Арткома и заводов-изготовителей несколько раз дорабатывали проект с целью повышения характеристик. Наибольшим изменениям при этом подвергался ствол. Изначально ствол был скрепленным и состоял из нескольких цилиндрических деталей. В дальнейшем было принято решение перейти на стволы с лейнером. Первый опытный лейнер для орудия Б-4ММ изготовили весной 1934-го, для Б-4БМ – к концу того же года. Ввиду определенных трудностей в дальнейшем гаубицы «Большей мощности» получали как скрепленные стволы, так и лейнеры. При этом производство лейнеров на «Баррикадах» началось только осенью 1938 года.
В том же 1934 году появилось предложение создать модификацию гаубицы Б-4, способную вести огонь нарезными снарядами. За счет полигональной формы боковой поверхности такие боеприпасы в теории должны были иметь более высокие характеристики. Для проверки такого предложения на заводе «Большевик» был изготовлен опытный ствол с особыми нарезами. В канале этого ствола имелись 48 нарезов крутизной 12 калибров. Глубина каждого нареза составляла 2 мм, ширина – 9 мм. Между нарезами оставалось поле шириной 4,29 мм. Такой ствол позволял использовать нарезные снаряды весом около 172-174 кг длиной 1270 мм с зарядом порядка 22-23 кг взрывчатого вещества. На боковой поверхности снарядов имелись нарезы глубиной 1,9 мм.
В конце 1936 года специалисты Научно-испытательного артиллерийского полигона проверили предложенную модификацию гаубицы, и пришли к неутешительным выводам. Поводом для критики проекта стали неудобство заряжания орудия, связанное с нарезной поверхностью снаряда, отсутствие заметных преимуществ перед Б-4 в базовом варианте и другие особенности опытной гаубицы для нарезных снарядов. Работы по этой тематике были свернуты ввиду отсутствия перспектив.
В 1936 году 203-мм гаубицы обр. 1931 г. получили новые стволы с измененной нарезкой. Ранее стволы имели 64 нареза шириной 6,974 мм с полями шириной 3 мм. В ходе эксплуатации выяснилось, что такая нарезка стволов или лейнеров может приводить к срыву полей нарезки. По этой причине был разработан новый вариант нарезки с нарезами шириной 6 мм и полями в 3,974 мм. В ходе испытаний таких стволов было выявлено их омеднение. Тем не менее, специалисты Артиллерийского управления справедливо решили, что подобный недостаток является приемлемой платой за избавление от ранее наблюдавшихся проблем.
Гаубица Б-4 получилась достаточно тяжелой, что сказалось на особенностях ее эксплуатации. К месту боевой работы орудие предлагалось доставлять в частично разобранном виде. Агрегаты лафета оставались на гусеничном буксируемом шасси, а ствол снимался и помещался на специальную ствольную повозку. Были разработаны два варианта повозки: гусеничный Б-29 и колесный Бр-10. Эти изделия имели как плюсы, так и минусы. К примеру, гусеничная ствольная повозка имела более высокую проходимость, однако в ходе эксплуатации регулярно ломались траки. Кроме того, чтобы стронуть с места повозку Б-29 с уложенным стволом требовалось усилие на уровне 1250 кг, поэтому в некоторых случаях ее приходилось буксировать сразу двумя тягачами. Колесная повозка требовала впятеро меньших усилий, но застревала на бездорожье.
Летом 1938 года были проведены сравнительные испытания двух ствольных повозок, по результатам которых оба этих агрегата подверглись серьезной критике. И Б-29, и Бр-10 не отвечали предъявляемым требованиям. Вскоре завод №172 (г. Пермь) получил задание на разработку нового буксируемого лафета как для Б-4, так и для двух других орудий, создававшихся в то время (т.н. артиллерийский триплекс). Этот проект лафета, получивший обозначение М-50, не удостоился должного внимания, из-за чего к началу Великой Отечественной войны гаубицы Б-4 по-прежнему комплектовались несовершенными лафетами и повозками.
Основным элементом 203-мм гаубицы большой мощности Б-4 был нарезной ствол длинной 25 калибров (нарезная часть – 19,6 калибра). Орудия различных серий выпускались со стволами нескольких типов. Это были скрепленные стволы без лейнера, скрепленные с лейнером и моноблочные с лейнером. По имеющимся данным, независимо от конструкции стволы гаубиц были взаимозаменяемы.
Запирание ствола производилось при помощи поршневого затвора системы Шнейдера. Принцип работы затвора зависел от типа ствола. Так, орудия со скрепленными стволами имели двух- или тректактный затвор. С монолитными стволами использовались только двухтактные затворы. Напомним, двухтактный затвор при отпирании поворачивается вокруг своей оси, выходя из зацепления со стволом (первый такт), а затем вынимается из казенника и одновременно с этим уходит в сторону, позволяя зарядить орудие (второй). В случае с трехтактной схемой затвор сначала выходит из ствола, используя специальную раму (второй такт) и только после этого отводится в сторону (третий).
Ствол гаубицы закреплялся на противооткатных устройствах, выполненных на основе гидравлического тормоза отката и гидропневматического откатника. Во время выстрела все агрегаты противооткатных устройств были неподвижны. В качестве дополнительного средства обеспечения стабильности при стрельбе использовался сошник, смонтированный на станине гусеничного лафета.
Люлька с орудием устанавливалась на т.н. верхний лафет – конструкцию, обеспечивавшую наведение в горизонтальной и вертикальной плоскостях. С гусеничным шасси верхний лафет контактировал при помощи вертикального боевого штыря, на котором мог вращаться при использовании механизмов наведения. Конструкция лафета и ограничения, связанные с мощностью отдачи, позволяли осуществлять горизонтальную наводку только в пределах сектора шириной 8°. При необходимости перенесения огня на больший угол приходилось разворачивать все орудие.

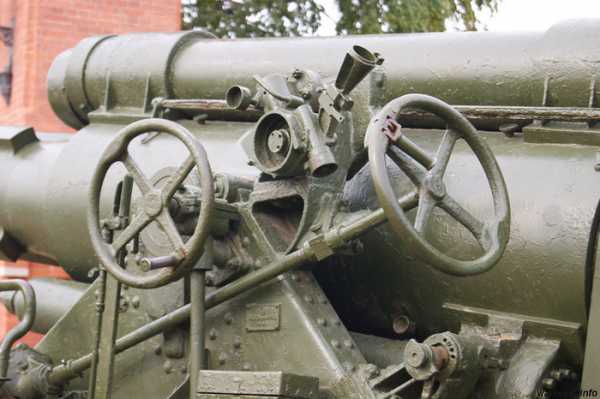

К люльке крепился зубчатый сектор механизма подъема. С его помощью можно было изменять угол возвышения ствола в пределах от 0° до 60°. Отрицательные углы вертикальной наводки не предусматривались. В составе механизма подъема имелась система быстрого приведения орудия к углу заряжания. С ее помощью ствол автоматически опускался и позволял производить заряжание.
Все агрегаты буксируемой гаубицы Б-4 устанавливались на гусеничном ходу оригинальной конструкции. Орудие оснащалось гусеницами шириной 460 мм, системой подрессоривания, тормозами и т.д. В задней части гусеничного хода предусматривалась станина с сошником для упора в грунт. Гусеничный лафет 203-мм гаубицы обр. 1931 года в дальнейшем использовался в качестве базы для других орудий: 152-мм пушки Бр-2 и 280-мм мортиры Бр-5.
Новая гаубица большой мощности была одним из самых крупных и тяжелых отечественных артиллерийских орудий того времени. В собранном виде орудие имело длину около 9,4 м и ширину почти 2,5 м. Высота линии огня составляла 1910 мм. Длина ствола с затвором превышала 5,1 м, а их общий вес достигал 5200 кг. С учетом т.н. откатных частей ствол весил 5,44 т. Лафет имел массу 12,5 т. Таким образом, готовая к стрельбе гаубица весила 17,7 т, не считая различных вспомогательных средств и боекомплекта. Ствольная повозка Б-29 на гусеничном ходу имела собственную массу на уровне 7,7 т, вес повозки со стволом достигал 13 т. Колесная повозка Бр-10 весила 5,4 т или 10,6 т со стволом.
Гаубица Б-4 обслуживалась расчетом из 15 человек. В их распоряжении имелся подъемный кран для загрузки снарядов и ряд другого оборудования, облегчавшего эксплуатацию орудия. В частности, на боковых поверхностях лафета предусматривались два сиденья для наводчиков, прикрытые металлическими щитками. Механизмы управления наводкой были выведены на обе стороны орудия.
На большие расстояния орудие Б-4 перемещали в разобранном виде. Гусеничный лафет можно было буксировать со скоростью не более 15 км/ч, ствольную повозку – не быстрее 25 км/ч. При необходимости перемещения гаубицы на небольшие расстояния (например, между позициями) допускалась буксировка в собранном виде. В таком случае скорость движения не должна была превышать 8 км/ч. Превышение рекомендованных скоростей грозило повреждением или разрушением ходовой части.
Гаубица Б-4 могла использовать все имевшиеся на вооружении артиллерийские снаряды калибра 203 мм. Основными ее боеприпасами были фугасные снаряды Ф-625 и Ф-625Д, а также бетонобойные Г-620 и Г-620Т. Эти боеприпасы весили около 100 кг и несли от 10 до 25 кг взрывчатого вещества. В послевоенный период номенклатура боеприпасов для орудия Б-4 расширилась специальным снарядом с ядерной боевой частью.
Орудие использовало раздельное картузное заряжание. Вместе со снарядом в камору предлагалось помещать один из 12 вариантов метательного заряда: от полного весом 15 кг до №11 весом 3,24 кг. Возможность комбинирования веса порохового заряда и угла возвышения ствола в сочетании с несколькими типами снарядов с разными характеристиками обеспечивала большую гибкость применения гаубицы. В зависимости от типа цели и дальности до нее можно было комбинировать угол вертикального наведения и вес метательного заряда. Дульная скорость снарядов колебалась от 290 до 607 м/с. Максимальная дальность стрельбы, достигавшаяся при оптимальной комбинации всех изменяемых параметров, достигала 18 км.
Для загрузки снарядов и картузов с порохом использовался небольшой подъемный кран, расположенный на станинах лафета. Ввиду большой массы боеприпасов ручное заряжание было затруднительно. Перед подъемом на линию заряжания снаряды помещались в специальный лоток, который и поднимался краном. Подобная аппаратура облегчала работу расчета, но скорострельность была небольшой. Натренированный расчет мог делать один выстрел за две минуты.
Несмотря на все трудности, три завода за несколько лет смогли освоить выпуск гаубиц большой мощности Б-4 обр. 1931 г. На пике производства каждый из трех заводов ежегодно выпускал по несколько десятков орудий. К началу Великой Отечественной войны Красная Армия располагала 849 такими гаубицами, что превышало изначально требовавшееся количество.
Известно, что в августе 1939 года был утвержден новый мобилизационный план, в котором, помимо прочего, устанавливалась организационная структура артиллерии большой мощности. В составе Артиллерии Резерва Главного командования планировалось сформировать 17 гаубичных артиллерийских полков большой мощности (гап б/м) по 36 гаубиц Б-4 в каждом. Численность личного состава каждого полка – 1374 человека. 13 новых полков должны были иметь двойное развертывание. Войскам в общей сложности требовалось 612 новых орудий. В то же время, для удовлетворения требований военного времени нужно было дополнительно построить порядка 550-600 гаубиц.
Первым вооруженным конфликтом, в котором использовались гаубицы Б-4, стала Советско-финская война. К концу 1939 года на фронт было переброшено почти полторы сотни таких орудий, которые активно использовались для уничтожения финских укреплений. Орудия Б-4 показали себя неоднозначно. Мощности гаубицы хватало для уничтожения некоторых дотов, но нередко артиллеристам приходилось сталкиваться с более защищенными целями. Иногда для разрушения бетонного сооружения требовалось попасть в одну точку двумя или тремя снарядами. При этом для ведения эффективного огня гаубицу приходилось чуть ли не вручную подводить на расстояние около 200 м от цели. Общая мобильность гаубицы тоже оставляла желать лучшего из-за ограничений, связанных с ее транспортировкой.
Боевая работа артиллеристов осложнялась малыми углами горизонтальной наводки, из-за чего для перенесения огня на большой угол требовалось разворачивать все орудие. В некоторых ситуациях расчетам не хватало защиты от огня противника, из-за чего приходилось полагаться на спешно вырытые окопы и другие укрытия.
Тем не менее, несмотря на все проблемы и трудности, гаубицы большой мощности Б-4 хорошо справлялись со своими обязанностями. Использование этих орудий позволило уничтожить большое количество финских укреплений и тем самым позволило войскам выполнить поставленные задачи. Из 140 с лишним гаубиц зимой 1939-40 годов было повреждено или потеряно только 4. Остальные по окончании войны вернулись в части. Удачные попадания бетонобойных снарядов оставляли от финских укреплений груду колотого бетона и согнутой арматуры. За это гаубица Б-4 получила прозвище «Карельский скульптор».
22 июня 1941 года в составе Артиллерии Резерва Главного командования имелись 33 гап б/м вооруженных гаубицами Б-4. По штату им полагалось 792 гаубицы, хотя фактическое их количество, по некоторым данным, не превышало 720. Начавшаяся война привела к потере некоторого количества орудий. За лето и осень 41-го красноармейцы по разным причинам потеряли 75 гаубиц. Производство такого оружия было сильно сокращено в пользу более актуальных систем, из-за чего за время войны было изготовлено и передано войскам только 105 гаубиц.
Часть потерянных орудий стала трофеями немецких войск. Так, 529-й гап б/м, не имея нужного количества тягачей, летом 41-го потерял 27 исправных орудий. В Вермахте трофейные Б-4 получили обозначение 20,3 см Haubitze 503(r) и ограниченно использовались во время различных операций. Для стрельбы из этих гаубиц немцы использовали трофейные бетонобойные снаряды Г-620 и пороховые картузы собственного производства. По ряду причин количество «немецких» Б-4 постоянно сокращалось. Так, к весне 44-го в распоряжении противника имелось лишь 8 трофейных орудий.
Ввиду малой мобильности и постоянного отступления войск командование Красной Армии еще летом 1941 года приняло решение отвести все гаубичные артиллерийские полки большой мощности в тыл. На фронт артиллеристы вернулись только к концу 1942 года, когда стратегическая инициатива начала переходить к Советскому Союзу. В дальнейшем гаубицы Б-4 активно использовались в различных наступательных операциях в качестве средства уничтожения укреплений противника.
Как и другие гаубицы, орудие обр. 1931 года предназначалось для стрельбы по навесным траекториям. Тем не менее, во второй половине войны красноармейцы освоили и стрельбу прямой наводкой. Первый такой случай произошел 9 июня 1944 года на Ленинградском фронте. Задачей артиллерии большой мощности было уничтожение хорошо защищенного крупного дота, прикрытого другими огневыми точками. Этот комплекс укреплений был основой обороны противника в районе, из-за чего его требовалось уничтожить в кратчайшие сроки. Артиллеристы-красноармейцы под командованием командира батареи гвардии капитана И.И. Ведмеденко, маскируя тягачи шумом боя, вывели на позицию две гаубицы Б-4. В течение двух часов гаубицы прямой наводкой с расстояния 1200 м били бетонобойными снарядами по стенам укрепления толщиной в несколько метров. Несмотря на нестандартный способ применения, орудия справились с задачей. Командир батареи, уничтожившей дот, был удостоен звания Героя Советского Союза.
В дальнейшем 203-мм гаубицы большой мощности обр. 1931 г. неоднократно вели огонь прямой наводкой. Широко известны кадры кинохроники, на которых расчет орудия стреляет таким образом на улицах Берлина. Тем не менее, основным способом стрельбы остался огонь «по-гаубичному», с большими углами возвышения. На момент окончания Великой Отечественной войны в войсках имелось 760 таких гаубиц.
Характерной особенностью гаубицы Б-4 была низкая мобильность, обусловленная ограничениями используемого гусеничного лафета. Решением этой проблемы могло стать создание самоходной артиллерийской установки, вооруженной таким орудием. В тридцатых годах советские инженеры разрабатывали САУ СУ-14 на базе тяжелого танка Т-35. Максимальная скорость такой машины на шоссе достигала 22 км/ч. Было построено два опытных экземпляра, которые в 1940 году прошли испытания и были отправлены на хранение. В 41-м их отправили на станцию Кубинка для участия в обороне Москвы. Это был единственный случай боевого применения таких самоходок.
Уже после окончания войны военные вернулись к идее создания колесного лафета для Б-4 и других орудий. По ряду причин работы затягивались, в результате чего опытный экземпляр гаубицы Б-4М на колесном ходу появился только в 1954 году. Новый колесный лафет в определенной мере повторял конструкцию гусеничного. Системы крепления гаубицы остались прежними, верхний лафет так же не претерпел серьезных изменений. Нижние агрегаты лафета получили опорную плиту и четыре колеса. При подготовке к стрельбе колеса должны были подниматься, в результате чего опорная плита орудия опускалась на землю.
В 1954 году военные испытали новый лафет с орудием Б-4 и 152-мм пушкой Бр-2. В следующем году его приняли на вооружение. Новыми агрегатами оснащались орудия Б-4 (после такой модернизации они обозначались как Б-4М), Бр-2 и Бр-5. Новые стволы, затворы и т.д. не производились. Модернизация заключалась в установке имеющихся агрегатов на новые лафеты.
Имея большую мощность и высокое могущество снарядов, гаубица обр. 1931 г. оставалась на вооружении до конца восьмидесятых годов. Более того, в середине шестидесятых номенклатуру ее боеприпасов дополнили новым специальным снарядом 3БВ2 с ядерной боевой частью. Такой боеприпас позволял значительно повысить боевые возможности старого орудия.
Гаубица большой мощности Б-4 калибра 203 мм является одним из самых известных артиллерийских орудий СССР времен Великой Отечественной войны. Орудие с характерной конструкцией и высокими характеристиками стало одним из символов любой наступательной операции Красной Армии. Все крупные операции, проводившиеся с конца 1942 года, осуществлялись при огневой поддержке 203-мм гаубиц, уверенно поражавших укрепления противника.
nlo-mir.ru
203-мм гаубица большой мощности Б-4
- Подписаться
- Лента публикаций
- Последние публикации
- Лучшие публикации
- за все время
- за полгода
- за месяц
- Категории
- Города и страны
- Здоровье
- Изобретения
- Интересные факты
- История
- Космос
- Наука
- Природа
- Рекорды
- Технологии
- Человек
vseonauke.com
203-мм корпусная гаубица М-40 / М-40-2. СССР
В продолжении темы поднятой в статье посвящённой 203 мм гаубице У-3 предлагаю вашему вниманию рассказ об ещё одной малоизвестной советской артсистеме такого же калибра.
История создания.
Во второй половине 1930-х гг. руководство РККА решило ввести в корпусную артиллерию 203-мм гаубицы. Мера эта была вполне разумная, другой вопрос, что она опоздала лет на 10-15. Но 203-мм гаубиц для корпусной артиллерии не было. Б-4 была слишком тяжела, дорога и маломобильна, конструкция гаубицы Е-16 завода «Красный Путиловец» устарела, да и испытания ее выявили много конструктивных недостатков. Поэтому 19 февраля 1938 г. Артиллерийское управление РККА (с 13 июля 1940 г. Главное артиллерийское управление (ГАУ) Красной Армии) препроводило заводу № 172 им. В.М.Молотова и Уральскому заводу тяжёлого машиностроения им. С.Орджоникидзе (УЗТМ или «Уралмашзавод») тактико-технические требования (ТТТ) на проектирование новой 203-мм корпусной гаубицы на колесном ходу.
Артиллерийское КБ завода № 172 им. В.М.Молотова НКВ СССР (г. Молотов, Мотовилиха) спроектировало под руководством инженера Ширяева корпусную гаубицу с заводским индексом М-40 (индекс «М» означал Мотовилиха). Её проект выслали в Москву 16 июня 1938 г. В октябре того же года проект утвердили.
Ствол гаубицы состоял их свободной трубы с кожухом. На кожух навинчивался казенник. Затвор поршневой от пушки Бр-2. Нарезка ствола сделана по типу гаубицы Б-4. Подъемный и поворотный механизмы секторного типа. Уравновешивающий механизм пружинный. Для подъема снарядов использовался кран с лебедкой. Рессоры пластинчатые. Станины клепаные. Передок был взят от 152-мм гаубицы-пушки образца 1937 года (МЛ-20). Ствол для гаубицы М-40 был изготовлен на заводе № 221 «Баррикады» в июне 1939 г. и отправлен на завод № 172 им. В.М.Молотова. После прохождения заводских испытаний опытный образец М-40 был сдан заказчику 1 ноября 1939 г. 13 января 1940 г. опытный образец гаубицы М-40 поступил на АНИОП для проведения полигонных испытаний. В отчете АНИОПа от 17 июня 1940 г. было сказано, что М-40 полигонные испытания не выдержала. Основным недостатком гаубицы была признана невозможность стрельбы с грунта — требовалась деревянная платформа под колеса и деревянные опорные брусья. Кучность стрельбы у М-40 на полном заряде оказалась не хуже кучности гаубицы Б-4 на 5-м заряде. Максимальная толщина железобетонной плиты, пробиваемой 100-кг снарядом у М-40 была 1 метр, а у Б-4 на полном заряде 1,2—1,3 м. Обнаружился и общий недостаток гаубиц М-40 и У-3 — неудовлетворительная кучность стрельбы при углах возвышения свыше 70°. В ряде случаев снаряды имели боковое отклонение до 1,5 км.
Причина этого была легко устранена конструкторами. Дело в том, что по распоряжению Артуправления во всех нарезных 203-мм корпусных гаубицах (М-40, У-3 и БЛ-39) нарезка делалась по типу Б-4, и крутизна нарезов была 20 клб. При такой нарезке кучность стрельбы при углах возвышения до +60° (максимальный угол возвышения у Б-4) была удовлетворительной, а при больших углах требовалась более пологая нарезка.
28 ноября 1940 г. начальник ГАУ Красной Армии Маршал Советского Союза Г.И.Кулик приказал для гаубиц М-40 и У-3 изготовить по три свободных трубы с крутизной нарезки в 25, 30 и 35 клб для определения наивыгоднейшей нарезки опытным путем.
Война в значительной степени сорвала планы доработки гаубицы М-40 — на вооружение она так и не поступила.
Боеприпасы и баллистика гаубицы М-40.
Гаубица М-40 стреляла всеми снарядами от Б-4. Заряжание гаубицы картузное.
Таблица стрельбы М-40 по результатам испытаний на АНИОПе (для снаряда Г-620 весом 100 кг):
Заряд………………………………………… Полный………………….. № 1 …………………. № 2
Вес заряда, кг ……………………………. 8,1………………………… 5,6 …………………… 3,1
Начальная скорость, м/с ………………. 462 ……………………….. 364 ………………….. 270
Дальность, м ………………………………. 13185 …………………….. — …………………….. —
Давление в канале, кг/см² …………….. 2125 ……………………… 1250 ………………… 700
Тактико-технические характеристики 203-мм корпусной гаубицы М40 из АЛЬБОМА АРТИЛЛЕРИЙСКИХ КОНСТРУКЦИЙ СПРОЕКТИРОВАННЫХ И ИЗГОТОВЛЕННЫХ ЗАВОДОМ имени МОЛОТОВА (г. Молотов, 1940 г., л. 12).
203 мм. КОРПУСНАЯ ГАУБИЦА.
ЧИСЛОВЫЕ ДАННЫЕ.
Шифр …………………М40.
Год выпуска………..1939 г.
1. БАЛЛИСТИЧЕСКИЕ И БОЕВЫЕ ДАННЫЕ.
1. Начальная скорость V0= 460 м/сек.
2. Вес снаряда q = 100 кг.
3. Вес заряда w = 3,2 кг.
4. Наибольшее давление поро-
ховых газов в канале орудия Рмах = 2125 кг/см2.
5. Предельная дальность Х = 13,4 км.
6. Дульная энергия Е = 1080 тон. метр.
7. Скорострельность Т = 1 выстр. в 2,5 мин.
8. Предельная скорость передвижения V = 25 км/час.
9. Угол возвышения … = от 00 до +750.
10. Угол горизонтального наведения d = +|- 250.
II. ВЕСОВЫЕ ДАННЫЕ.
1. Вес системы в походном положении Qп = 9610 кгр.
2. Вес системы в боевом положении Qб = 9016 кгр.
III. ДАННЫЕ ТЕЛА ОРУДИЯ.
1. Полная длина ствола в калибрах Lс = 18,1.
2. Длина нарезной части ствола L = 2910 мм.
3. Число нарезов n = 64.
4. Металл ствола — марка стали, предел текучести U = 70 кг/мм2.
IV. ДАННЫЕ ЛАФЕТА.
1. Высота линии огня Н = 1552 мм.
2. Ширина хода В = 2035 мм.
3. Длина отката.
а) Длинного Л = 1400 мм.
б) Короткого Л = 900 мм.
4. Клиренс h = 320 мм.
V. ДАННЫЕ НАКАТНИКА.
1. Об»ем жидкости в накатнике w = 24 литра.
2. Об»ем воздуха в накатнике u = 17,22 литра.
VI. ДАННЫЕ КОЛЕС.
1. Диаметр колес 2R = 1250 мм.
2. Ширина шины в = 465 мм.
3. Тип колеса Спицевые с грузолентой.
4. Давление колес на основание
в походном положении N’ = 7544 кгр.
Источник — https://vk.com/page-50957736_47452683
alternathistory.com
203-мм гаубица большой мощности Б-4
В 1926 году командование Красной Армии пришло к выводу о необходимости создания нескольких новых артиллерийских орудий. Войскам требовались новые пушки различного назначения с разными характеристиками. Заседание Артиллерийского комитета определило нужды армии следующим образом: 122-мм корпусная пушка, 152-мм пушка и 203-мм гаубица большой досягаемости. Так началась история одного из самых интересных отечественных орудий – гаубицы большой мощности Б-4.Разработкой трех проектов нового оружия занялось конструкторское бюро Арткома. Группу, отвечавшую за создание гаубицы калибра 203 мм, возглавил Ф.Ф. Лендер. По решению Арткома, на разработку проекта отводилось 46 месяцев. Работы в КБ комитета продолжались до конца 1927 года. В сентябре 27-го ушел из жизни главный конструктор Лендер, и вскоре после этого проект передали ленинградскому заводу «Большевик» (Обуховский завод). Новым руководителем проектных работ стал А.Г. Гаврилов. Все дальнейшие работы по проекту нового орудия большой мощности велись именно там. Тем не менее, насколько известно, в дальнейшем специалисты КБ Арткома привлекались к выполнению некоторых работ, в частности к подготовке рабочих чертежей.
В середине января 1928 года завершилась разработка нового проекта. Специалисты предложили сразу два варианта самоходной гаубицы. При этом отличия орудий были минимальны: один из вариантов предусматривал использование дульного тормоза, а во втором проекте обошлись без этого агрегата. Специалисты Артиллерийского комитета рассмотрели два проекта и сделали свой выбор. По ряду причин технологического и эксплуатационного характера было решено продолжить разработку проекта пушки, не оснащенной дульным тормозом. По-видимому, конструкция орудия и лафета позволяла обойтись без дополнительных средств гашения импульса отдачи, ограничившись только противооткатными устройствами.
В силу некоторых причин следующие три года специалисты всех организаций, занятых в проекте, занимались определенными доработками проекта. В результате опытный образец новой гаубицы большой мощности был собран только в 1931 году. Летом того же года орудие доставили на Научно-испытательный артиллерийский полигон под Ленинградом, где начались первые испытательные стрельбы. Первые стрельбы имели своей целью подбор необходимых зарядов пороха. В начале тридцатых годов в СССР была введена новая номенклатура проектов артиллерийских орудий. Разработки завода «Большевик» теперь обозначались индексом, начинающимся с литеры «Б». Новая 203-мм гаубица получила обозначение Б-4.
По имеющимся данным, уже в 1932 году ленинградский завод начал серийное производство новых орудий, хотя темпы строительства поначалу были не слишком высоки. Кроме того, в том же году появился проект модернизации орудия, направленный на повышение его мощности. С целью повышения характеристик было решено использовать новый ствол, который был длиннее старого на три калибра. Также изменилась форма казенника. Другие внешние отличия отсутствовали. Новый вариант гаубицы получил обозначение Б-4БМ («Большой мощности»). По аналогии старую версию назвали Б-4ММ («Малой мощности»). В ходе серийного производства и эксплуатации предпочтение отдавалось гаубице большей мощности. Во время ремонта гаубицы Б-4ММ получали новые удлиненные стволы, из-за чего орудия малой мощности постепенно были сняты с эксплуатации.
После проведения всех испытания в 1933 году орудие Б-4 приняли на вооружение. Оно получило официальное название «203-мм гаубица обр. 1931 года». В том же году началось производство новых гаубиц на заводе «Баррикады» (г. Сталинград). Тем не менее, освоение производства столкнулось с серьезными проблемами. До конца 33-го сталинградские рабочие собрали только одну гаубицу, но не успели сдать ее. Первые два орудия новой модели были сданы «Баррикадами» только в 1934 году. Следует отметить, что заводы «Большевик» и «Баррикады» в некоторой мере доработали конструкцию гаубицы. Производство некоторых деталей и узлов велось с учетом возможностей конкретного предприятия.
Подобные изменения позволили начать полномасштабное строительство новых орудий, но сказалось на сложности их обслуживания в войсках. Из-за переделки изначального проекта в соответствии с возможностями заводов-изготовителей войска получали орудия, имеющие достаточно большие отличия. Для исправления сложившейся ситуации в 1937 году был создан обновленный проект гаубицы на гусеничном ходу. В нем учитывались доработки и изменения, выполненные на предприятиях, а также вносились некоторые другие коррективы. Все это позволило избавиться от наблюдавшихся ранее различий. До начала 1937 года два завода выпустили и передали артиллеристам около 120 гаубиц.
Выпуск обновленных чертежей решил большую часть имевшихся проблем. Тем не менее, согласно некоторым источникам, гаубицы ленинградского и сталинградского завода все равно отличались друг от друга. В 1938 году комплект обновленной документации был передан Новокраматорскому машиностроительному заводу, который вскоре присоединился к изготовлению новых орудий.
После начала серийного производства гаубиц Б-4 специалисты Арткома и заводов-изготовителей несколько раз дорабатывали проект с целью повышения характеристик. Наибольшим изменениям при этом подвергался ствол. Изначально ствол был скрепленным и состоял из нескольких цилиндрических деталей. В дальнейшем было принято решение перейти на стволы с лейнером. Первый опытный лейнер для орудия Б-4ММ изготовили весной 1934-го, для Б-4БМ – к концу того же года. Ввиду определенных трудностей в дальнейшем гаубицы «Большей мощности» получали как скрепленные стволы, так и лейнеры. При этом производство лейнеров на «Баррикадах» началось только осенью 1938 года.
В том же 1934 году появилось предложение создать модификацию гаубицы Б-4, способную вести огонь нарезными снарядами. За счет полигональной формы боковой поверхности такие боеприпасы в теории должны были иметь более высокие характеристики. Для проверки такого предложения на заводе «Большевик» был изготовлен опытный ствол с особыми нарезами. В канале этого ствола имелись 48 нарезов крутизной 12 калибров. Глубина каждого нареза составляла 2 мм, ширина – 9 мм. Между нарезами оставалось поле шириной 4,29 мм. Такой ствол позволял использовать нарезные снаряды весом около 172-174 кг длиной 1270 мм с зарядом порядка 22-23 кг взрывчатого вещества. На боковой поверхности снарядов имелись нарезы глубиной 1,9 мм.
В конце 1936 года специалисты Научно-испытательного артиллерийского полигона проверили предложенную модификацию гаубицы, и пришли к неутешительным выводам. Поводом для критики проекта стали неудобство заряжания орудия, связанное с нарезной поверхностью снаряда, отсутствие заметных преимуществ перед Б-4 в базовом варианте и другие особенности опытной гаубицы для нарезных снарядов. Работы по этой тематике были свернуты ввиду отсутствия перспектив.
В 1936 году 203-мм гаубицы обр. 1931 г. получили новые стволы с измененной нарезкой. Ранее стволы имели 64 нареза шириной 6,974 мм с полями шириной 3 мм. В ходе эксплуатации выяснилось, что такая нарезка стволов или лейнеров может приводить к срыву полей нарезки. По этой причине был разработан новый вариант нарезки с нарезами шириной 6 мм и полями в 3,974 мм. В ходе испытаний таких стволов было выявлено их омеднение. Тем не менее, специалисты Артиллерийского управления справедливо решили, что подобный недостаток является приемлемой платой за избавление от ранее наблюдавшихся проблем.
Гаубица Б-4 получилась достаточно тяжелой, что сказалось на особенностях ее эксплуатации. К месту боевой работы орудие предлагалось доставлять в частично разобранном виде. Агрегаты лафета оставались на гусеничном буксируемом шасси, а ствол снимался и помещался на специальную ствольную повозку. Были разработаны два варианта повозки: гусеничный Б-29 и колесный Бр-10. Эти изделия имели как плюсы, так и минусы. К примеру, гусеничная ствольная повозка имела более высокую проходимость, однако в ходе эксплуатации регулярно ломались траки. Кроме того, чтобы стронуть с места повозку Б-29 с уложенным стволом требовалось усилие на уровне 1250 кг, поэтому в некоторых случаях ее приходилось буксировать сразу двумя тягачами. Колесная повозка требовала впятеро меньших усилий, но застревала на бездорожье.
Расчет советской 203-мм гаубицы Б-4 обстреливает финские укрепления
Летом 1938 года были проведены сравнительные испытания двух ствольных повозок, по результатам которых оба этих агрегата подверглись серьезной критике. И Б-29, и Бр-10 не отвечали предъявляемым требованиям. Вскоре завод №172 (г. Пермь) получил задание на разработку нового буксируемого лафета как для Б-4, так и для двух других орудий, создававшихся в то время (т.н. артиллерийский триплекс). Этот проект лафета, получивший обозначение М-50, не удостоился должного внимания, из-за чего к началу Великой Отечественной войны гаубицы Б-4 по-прежнему комплектовались несовершенными лафетами и повозками.
Основным элементом 203-мм гаубицы большой мощности Б-4 был нарезной ствол длинной 25 калибров (нарезная часть – 19,6 калибра). Орудия различных серий выпускались со стволами нескольких типов. Это были скрепленные стволы без лейнера, скрепленные с лейнером и моноблочные с лейнером. По имеющимся данным, независимо от конструкции стволы гаубиц были взаимозаменяемы.
Запирание ствола производилось при помощи поршневого затвора системы Шнейдера. Принцип работы затвора зависел от типа ствола. Так, орудия со скрепленными стволами имели двух- или тректактный затвор. С монолитными стволами использовались только двухтактные затворы. Напомним, двухтактный затвор при отпирании поворачивается вокруг своей оси, выходя из зацепления со стволом (первый такт), а затем вынимается из казенника и одновременно с этим уходит в сторону, позволяя зарядить орудие (второй). В случае с трехтактной схемой затвор сначала выходит из ствола, используя специальную раму (второй такт) и только после этого отводится в сторону (третий).
Расчет советской 203-мм гаубицы Б-4 ведет огонь на окраине Воронежа. Ствол гаубицы опущен для перезарядки орудия
Ствол гаубицы закреплялся на противооткатных устройствах, выполненных на основе гидравлического тормоза отката и гидропневматического откатника. Во время выстрела все агрегаты противооткатных устройств были неподвижны. В качестве дополнительного средства обеспечения стабильности при стрельбе использовался сошник, смонтированный на станине гусеничного лафета.
Люлька с орудием устанавливалась на т.н. верхний лафет – конструкцию, обеспечивавшую наведение в горизонтальной и вертикальной плоскостях. С гусеничным шасси верхний лафет контактировал при помощи вертикального боевого штыря, на котором мог вращаться при использовании механизмов наведения. Конструкция лафета и ограничения, связанные с мощностью отдачи, позволяли осуществлять горизонтальную наводку только в пределах сектора шириной 8°. При необходимости перенесения огня на больший угол приходилось разворачивать все орудие.
К люльке крепился зубчатый сектор механизма подъема. С его помощью можно было изменять угол возвышения ствола в пределах от 0° до 60°. Отрицательные углы вертикальной наводки не предусматривались. В составе механизма подъема имелась система быстрого приведения орудия к углу заряжания. С ее помощью ствол автоматически опускался и позволял производить заряжание.
Все агрегаты буксируемой гаубицы Б-4 устанавливались на гусеничном ходу оригинальной конструкции. Орудие оснащалось гусеницами шириной 460 мм, системой подрессоривания, тормозами и т.д. В задней части гусеничного хода предусматривалась станина с сошником для упора в грунт. Гусеничный лафет 203-мм гаубицы обр. 1931 года в дальнейшем использовался в качестве базы для других орудий: 152-мм пушки Бр-2 и 280-мм мортиры Бр-5.
Новая гаубица большой мощности была одним из самых крупных и тяжелых отечественных артиллерийских орудий того времени. В собранном виде орудие имело длину около 9,4 м и ширину почти 2,5 м. Высота линии огня составляла 1910 мм. Длина ствола с затвором превышала 5,1 м, а их общий вес достигал 5200 кг. С учетом т.н. откатных частей ствол весил 5,44 т. Лафет имел массу 12,5 т. Таким образом, готовая к стрельбе гаубица весила 17,7 т, не считая различных вспомогательных средств и боекомплекта. Ствольная повозка Б-29 на гусеничном ходу имела собственную массу на уровне 7,7 т, вес повозки со стволом достигал 13 т. Колесная повозка Бр-10 весила 5,4 т или 10,6 т со стволом.
203-мм гаубицы Б-4, буксируемые тягачами «Коминтерн» по Красной Площади во время первомайского парада 1941 года. Гаубицы Б-4 входили в состав гаубичных артиллерийских полков большой мощности Резерва Главного Командования
Гаубица Б-4 обслуживалась расчетом из 15 человек. В их распоряжении имелся подъемный кран для загрузки снарядов и ряд другого оборудования, облегчавшего эксплуатацию орудия. В частности, на боковых поверхностях лафета предусматривались два сиденья для наводчиков, прикрытые металлическими щитками. Механизмы управления наводкой были выведены на обе стороны орудия.
На большие расстояния орудие Б-4 перемещали в разобранном виде. Гусеничный лафет можно было буксировать со скоростью не более 15 км/ч, ствольную повозку – не быстрее 25 км/ч. При необходимости перемещения гаубицы на небольшие расстояния (например, между позициями) допускалась буксировка в собранном виде. В таком случае скорость движения не должна была превышать 8 км/ч. Превышение рекомендованных скоростей грозило повреждением или разрушением ходовой части.
Гаубица Б-4 могла использовать все имевшиеся на вооружении артиллерийские снаряды калибра 203 мм. Основными ее боеприпасами были фугасные снаряды Ф-625 и Ф-625Д, а также бетонобойные Г-620 и Г-620Т. Эти боеприпасы весили около 100 кг и несли от 10 до 25 кг взрывчатого вещества. В послевоенный период номенклатура боеприпасов для орудия Б-4 расширилась специальным снарядом с ядерной боевой частью.
Орудие использовало раздельное картузное заряжание. Вместе со снарядом в камору предлагалось помещать один из 12 вариантов метательного заряда: от полного весом 15 кг до №11 весом 3,24 кг. Возможность комбинирования веса порохового заряда и угла возвышения ствола в сочетании с несколькими типами снарядов с разными характеристиками обеспечивала большую гибкость применения гаубицы. В зависимости от типа цели и дальности до нее можно было комбинировать угол вертикального наведения и вес метательного заряда. Дульная скорость снарядов колебалась от 290 до 607 м/с. Максимальная дальность стрельбы, достигавшаяся при оптимальной комбинации всех изменяемых параметров, достигала 18 км.
Дальнобойное орудие под командованием старшего сержанта Г.Д. Федоровского ведет огонь в период контрнаступления под Москвой — подпись под фотографией в экспозиции Музея артиллерии, инженерных войск и войск связи МО РФ в городе Санкт-Петербурге
Для загрузки снарядов и картузов с порохом использовался небольшой подъемный кран, расположенный на станинах лафета. Ввиду большой массы боеприпасов ручное заряжание было затруднительно. Перед подъемом на линию заряжания снаряды помещались в специальный лоток, который и поднимался краном. Подобная аппаратура облегчала работу расчета, но скорострельность была небольшой. Натренированный расчет мог делать один выстрел за две минуты.
Несмотря на все трудности, три завода за несколько лет смогли освоить выпуск гаубиц большой мощности Б-4 обр. 1931 г. На пике производства каждый из трех заводов ежегодно выпускал по несколько десятков орудий. К началу Великой Отечественной войны Красная Армия располагала 849 такими гаубицами, что превышало изначально требовавшееся количество.
Известно, что в августе 1939 года был утвержден новый мобилизационный план, в котором, помимо прочего, устанавливалась организационная структура артиллерии большой мощности. В составе Артиллерии Резерва Главного командования планировалось сформировать 17 гаубичных артиллерийских полков большой мощности (гап б/м) по 36 гаубиц Б-4 в каждом. Численность личного состава каждого полка – 1374 человека. 13 новых полков должны были иметь двойное развертывание. Войскам в общей сложности требовалось 612 новых орудий. В то же время, для удовлетворения требований военного времени нужно было дополнительно построить порядка 550-600 гаубиц.
Гаубица Б-4, приданная 1-му стрелковому батальону 756-го стрелкового полка 150-й стрелковой дивизии 79-го стрелкового корпуса 3-й ударной армии 1-го Белорусского фронта, в ходе Берлинской наступательной операции. Командир батальона — капитан С. Неустроев, будущий Герой Советского Союза
Первым вооруженным конфликтом, в котором использовались гаубицы Б-4, стала Советско-финская война. К концу 1939 года на фронт было переброшено почти полторы сотни таких орудий, которые активно использовались для уничтожения финских укреплений. Орудия Б-4 показали себя неоднозначно. Мощности гаубицы хватало для уничтожения некоторых дотов, но нередко артиллеристам приходилось сталкиваться с более защищенными целями. Иногда для разрушения бетонного сооружения требовалось попасть в одну точку двумя или тремя снарядами. При этом для ведения эффективного огня гаубицу приходилось чуть ли не вручную подводить на расстояние около 200 м от цели. Общая мобильность гаубицы тоже оставляла желать лучшего из-за ограничений, связанных с ее транспортировкой.
Боевая работа артиллеристов осложнялась малыми углами горизонтальной наводки, из-за чего для перенесения огня на большой угол требовалось разворачивать все орудие. В некоторых ситуациях расчетам не хватало защиты от огня противника, из-за чего приходилось полагаться на спешно вырытые окопы и другие укрытия.
Тем не менее, несмотря на все проблемы и трудности, гаубицы большой мощности Б-4 хорошо справлялись со своими обязанностями. Использование этих орудий позволило уничтожить большое количество финских укреплений и тем самым позволило войскам выполнить поставленные задачи. Из 140 с лишним гаубиц зимой 1939-40 годов было повреждено или потеряно только 4. Остальные по окончании войны вернулись в части. Удачные попадания бетонобойных снарядов оставляли от финских укреплений груду колотого бетона и согнутой арматуры. За это гаубица Б-4 получила прозвище «Карельский скульптор».
22 июня 1941 года в составе Артиллерии Резерва Главного командования имелись 33 гап б/м вооруженных гаубицами Б-4. По штату им полагалось 792 гаубицы, хотя фактическое их количество, по некоторым данным, не превышало 720. Начавшаяся война привела к потере некоторого количества орудий. За лето и осень 41-го красноармейцы по разным причинам потеряли 75 гаубиц. Производство такого оружия было сильно сокращено в пользу более актуальных систем, из-за чего за время войны было изготовлено и передано войскам только 105 гаубиц.
Часть потерянных орудий стала трофеями немецких войск. Так, 529-й гап б/м, не имея нужного количества тягачей, летом 41-го потерял 27 исправных орудий. В Вермахте трофейные Б-4 получили обозначение 20,3 см Haubitze 503(r) и ограниченно использовались во время различных операций. Для стрельбы из этих гаубиц немцы использовали трофейные бетонобойные снаряды Г-620 и пороховые картузы собственного производства. По ряду причин количество «немецких» Б-4 постоянно сокращалось. Так, к весне 44-го в распоряжении противника имелось лишь 8 трофейных орудий.
Расчет советской 203-мм гаубицы Б-4 под командованием старшего сержанта С. Шпинь в пригороде Сопот (Sopot) Данцига (ныне — Гданьск, Польша) ведет огонь по немецким войскам в Данциге. Справа виднеется церковь Спасителя (Kościół Zbawiciela)
Ввиду малой мобильности и постоянного отступления войск командование Красной Армии еще летом 1941 года приняло решение отвести все гаубичные артиллерийские полки большой мощности в тыл. На фронт артиллеристы вернулись только к концу 1942 года, когда стратегическая инициатива начала переходить к Советскому Союзу. В дальнейшем гаубицы Б-4 активно использовались в различных наступательных операциях в качестве средства уничтожения укреплений противника.
Как и другие гаубицы, орудие обр. 1931 года предназначалось для стрельбы по навесным траекториям. Тем не менее, во второй половине войны красноармейцы освоили и стрельбу прямой наводкой. Первый такой случай произошел 9 июня 1944 года на Ленинградском фронте. Задачей артиллерии большой мощности было уничтожение хорошо защищенного крупного дота, прикрытого другими огневыми точками. Этот комплекс укреплений был основой обороны противника в районе, из-за чего его требовалось уничтожить в кратчайшие сроки. Артиллеристы-красноармейцы под командованием командира батареи гвардии капитана И.И. Ведмеденко, маскируя тягачи шумом боя, вывели на позицию две гаубицы Б-4. В течение двух часов гаубицы прямой наводкой с расстояния 1200 м били бетонобойными снарядами по стенам укрепления толщиной в несколько метров. Несмотря на нестандартный способ применения, орудия справились с задачей. Командир батареи, уничтожившей дот, был удостоен звания Героя Советского Союза.
В дальнейшем 203-мм гаубицы большой мощности обр. 1931 г. неоднократно вели огонь прямой наводкой. Широко известны кадры кинохроники, на которых расчет орудия стреляет таким образом на улицах Берлина. Тем не менее, основным способом стрельбы остался огонь «по-гаубичному», с большими углами возвышения. На момент окончания Великой Отечественной войны в войсках имелось 760 таких гаубиц.
Характерной особенностью гаубицы Б-4 была низкая мобильность, обусловленная ограничениями используемого гусеничного лафета. Решением этой проблемы могло стать создание самоходной артиллерийской установки, вооруженной таким орудием. В тридцатых годах советские инженеры разрабатывали САУ СУ-14 на базе тяжелого танка Т-35. Максимальная скорость такой машины на шоссе достигала 22 км/ч. Было построено два опытных экземпляра, которые в 1940 году прошли испытания и были отправлены на хранение. В 41-м их отправили на станцию Кубинка для участия в обороне Москвы. Это был единственный случай боевого применения таких самоходок.
Уже после окончания войны военные вернулись к идее создания колесного лафета для Б-4 и других орудий. По ряду причин работы затягивались, в результате чего опытный экземпляр гаубицы Б-4М на колесном ходу появился только в 1954 году. Новый колесный лафет в определенной мере повторял конструкцию гусеничного. Системы крепления гаубицы остались прежними, верхний лафет так же не претерпел серьезных изменений. Нижние агрегаты лафета получили опорную плиту и четыре колеса. При подготовке к стрельбе колеса должны были подниматься, в результате чего опорная плита орудия опускалась на землю.
В 1954 году военные испытали новый лафет с орудием Б-4 и 152-мм пушкой Бр-2. В следующем году его приняли на вооружение. Новыми агрегатами оснащались орудия Б-4 (после такой модернизации они обозначались как Б-4М), Бр-2 и Бр-5. Новые стволы, затворы и т.д. не производились. Модернизация заключалась в установке имеющихся агрегатов на новые лафеты.
Имея большую мощность и высокое могущество снарядов, гаубица обр. 1931 г. оставалась на вооружении до конца восьмидесятых годов. Более того, в середине шестидесятых номенклатуру ее боеприпасов дополнили новым специальным снарядом 3БВ2 с ядерной боевой частью. Такой боеприпас позволял значительно повысить боевые возможности старого орудия.
Гаубица большой мощности Б-4 калибра 203 мм является одним из самых известных артиллерийских орудий СССР времен Великой Отечественной войны. Орудие с характерной конструкцией и высокими характеристиками стало одним из символов любой наступательной операции Красной Армии. Все крупные операции, проводившиеся с конца 1942 года, осуществлялись при огневой поддержке 203-мм гаубиц, уверенно поражавших укрепления противника.
Советская 203-мм гаубица Б-4 ведет огонь в Берлине в ночное время
Советский солдат у 203-мм гаубицы Б-4 образца 1931-го года из состава 9-й гаубичной артиллерийской бригады. Надпись на табличке: «Орудие №1442. Произвело первый выстрел по Берлину 23.4.45 г. Командир орудия — мл. с-т Павлов И.К. Наводчик — ефр. Царев Г.Ф.»
spec-naz.org
