Гарпунное огнестрельное оружие для подводной охоты
Использование: стрельба из огнестрельного оружия для подводной охоты. Сущность изобретения: с заднего торца гарпуна выполнена глухая полость, в которую установлен капсюль с пороховым зарядом, и сквозные отверстия, которые при установке гарпуна в ствол сообщают полость гарпуна с внешней средой. Г-образный подпружиненный курок размещен в сквозном отверстии корпуса с возможностью поступательного перемещения и имеет выступ для взаимодействия со сбрасывателем линя. Линь одним концом закреплен на корпусе, а другим — на втулке гарпуна. При нажатии на спусковой крючок шептало освобождает курок, который через ударник наносит удар по капсюлю. Пороховой заряд воспламеняется и горит в малом объеме, так как полость гарпуна заполнена водой и скорость истечения ее через отверстия незначительна. Нарастание давления пороховых газов вызывает движение гарпуна и метание из ствола с большой скоростью. 3 з. п. ф-лы, 1 ил.
Изобретение относится к оружию для подводной охоты.
findpatent.ru
Гарпунные ружья — мечта охотников на крупную нечисть…: borianm — LiveJournal
Проекты китобойных «стволов» — ружье с разрывным гарпунум и практически противокитовый реактивный гарпуномет, последняя четверть XIX века… Специально для очаровательной b_a_n_s_h_e_e представляю подборочку гарпунных ружей различных конструкций, с которыми в реальности суровые мужчины 19 охотились на сырье для духов и корсетов, а заменив китобойный гарпун на осиновый кол, так удобно отстреливать вампиров и прочую нежить :). Этой заметкой начинаю статью по необычному оружию эпохи пара…

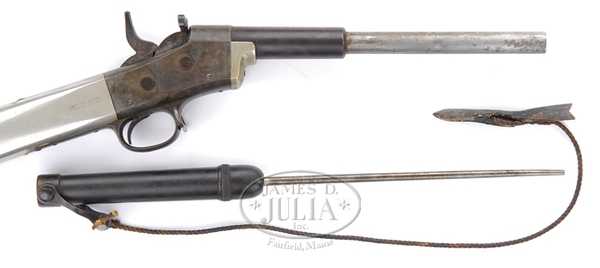

Переделка винтовки Remington rolling block в гарпунное ружье…

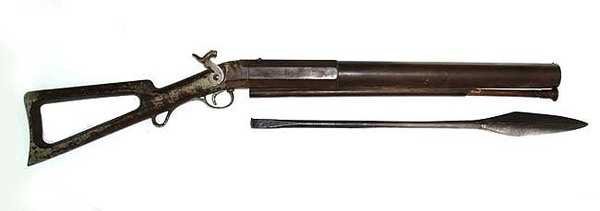

В 1846 и 48-м году соответственно Оливер Аллен (Oliver Allen) запатентовал разрывной и простой убойный гарпуны, предназначенные для стрельбы единого ружья, корторое само по себе ничего особенного не представляло — обычный крупнокалиберный (около дюйма или чуть более) капсюльный гладкоствольный «бландербуз». Интерес представлял только достаточно необычный металлический приклад, выглядящий отнюдь не на середину 19-го века …
Спустя несколько лет, около 1849-го года бизнес был продан некому Кристоферу Брандту (Christopher Brand), который поставил дело на широкую ногу, широко рекламировал свои изделия и практически вооружил китобоев… Разрывной снаряд был достаточно опасен даже по гигантам моря….

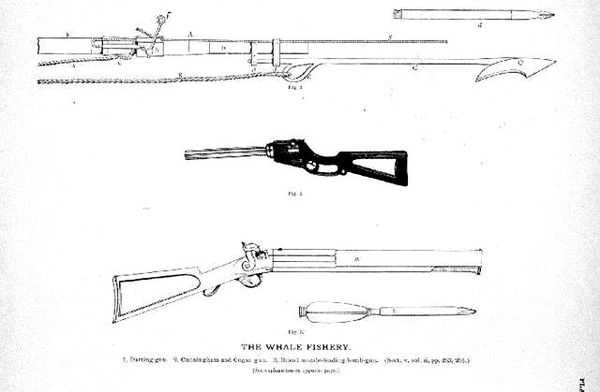

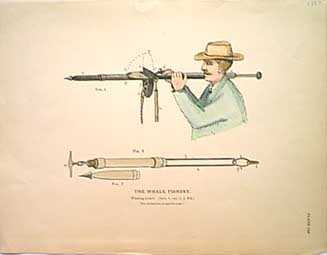

Основные виды китобойных орудий 19 века….
А вот это жалкая пародия на подобное оружие, сыгравшая в старом-добром фильме «Челюсти»
А это не многозубый гарпун, а своеобразная стреляющая ловушка, как я понял — на квартирных воров-форточников.
Ну а это уже сухопутное гарпунное ружье для охоты на мелкую дичь, 1930-е…
Ну и самое интересное — извлеченные недавно из тела матерого кита остатки разрывного гарпуна, попавшего в него около 120 лет назад….
borianm.livejournal.com
Огнестрельное гарпунное ружье для подводной охоты
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от а вт. свидетельства №
Заявлено 31.Ill.1971 (№ 1642l369/40-23) с присоединением заявки №
Приоритет
Опубликовано 17.1V.1973. Бюллетень № 18
Дата опубликования описания 14 т»1.1973
М. Кл. F 41Ь 11/08
F 41с 7/00
А Olk 81 00 комитет по делам изобретений H открытий при Совете Министров
СССР
УДК 6 39.2.081.53 (088.8) Авторы изобретения
Н. А. Хабаров и К. Н. Парусов
Заявитель
1 е
ОГНЕСТРЕЛЬНОЕ ГАРПУННОЕ РУЖЬЕ
ДЛЯ ПОДВОДНОЙ ОХОТЫ
Изобретение относится к спортивному подводному оружию и представляет собой огнестрельное гарпунное ружье.
В существующих гарпунных ружьях для подводной охоты обтюрация пороховых газов в запоршневом пространстве осуществляется посредством проточек или канавок на поверхности поршня гарпуна, а линь крепится к скользящей втулке, которая при выстреле смещается вдоль гарпуна и ограничивается о его хвостовик. Такое исполнение гарпуна создает определенный эксцентриситет между сопротивлениями линя и осью гарпуна и не обеспечивает достаточной обтюрации пороховых газов, особенно при низких давлениях.
С,целью устранен ия указанного недостатка линь укрепляется непосредственно к наконечнику гарпуна, а к линю на расстоянии, несколько меньшем длины гарпуна, закреплена скользящая по нему втулка. Обтюрирующие проточки соединены радиальными отверстиями с осевым глухим отверстием, выполненным в донной части поршня гарпуна.
На фиг. 1 изображено ружье в двуствольном исполнении, общий вид; на фиг. 2 — гарпун и его поршень, выполненный за одно целое с ним.
Ружье состоит из двух стволов 1, в которые вставляются гарпуны 2, ложи 8, двух барабанов 4, рукоятки 5 со встроенными в нее спусковым и предохранительным механизмами.
Гарпуны соединены с линями б, к которым прикреплены скользящие втулки 7 с приливами 8, к которым крепятся лини б. При заряжании линь образует петлю 9, конец которой
5 заправлен под пружину 10, расположенную на ложе 8. Поршень (фиг. 2) гарпуна 2 в донной части имеет отверстие 11, соединенное радиальными отверстиями 12 с проточкой 18.
В процессе выхода гарпуна 2 нз ствола 1
10 при выстреле втулка 7 перемещается по гарпуну, укладывая вдоль него линь и выбирая петлю 9 из-под пружины 10. Пороховые газы через донное отверстие 11 и отверстия 12 попадают в проточку 18, создавая заслон и об15 тюрируя газы в запоршневом пространстве ствола.
Предмет изобретения
20 Огнестрельное гарпунное ружье для подводной охоты, содержащее лотку с рукояткой, ствол, ударно-спусковой механизм, гарпун и линь, отличаюитееся тем, что, с целью улучшения обтюрации пороховых газов и повыше25 ния точности боя, в нем обтюрирующнс проточки на поршне гарпуна соединены радиальными отверстиями с центральным глухим отверстием в донной его части, а линь прикреплен к наконечнику гарпуна и направляегся
ЗО вдоль последнего посредством скрепленной с ним подвижной втулки. 377 607
Редактор В. Зивтынь
Заказ 1671/10 Изд. № 1427 Тираж 467 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2
Составитель А. Семенов
Техред Л. Грачева
Корректоры: М. Гарцевич и Е. Миронова
findpatent.ru
Гарпунное огнестрельное оружие для подводной охоты
Изобретение относится к охотничьему и спортивному оружию и направлено на создание эффективного оружия для охоты и спортивных тренировок в водной среде. Оружие для спортивной подводной охоты состоит из ствола, коробки, ударника, рукоятки, спускового механизма, гарпуна и линя. Обеспечена кинематическая связь спускового крючка с шепталом через объем с водой, автоматически заполняемый при погружении в воду и опорожняемый при выходе из воды. Увеличен внутренний диаметр канала ствола со стороны казенной части. Изобретение повышает безопасность оружия, т.к. исключена возможность выстрела на воздухе. 4 ил.
Изобретение относится к области охотничьего и спортивного оружия и направлено на создание эффективного оружия для охоты и спортивных тренировок в водной среде.
В практике подводной охоты нашли широкое применение подводные ружья с различными силовыми устройствами для метания гарпуна: с пружинными или резиновыми элементами, с пневматическими, гидропневматическими и в меньшей степени — с использованием энергии от сгорания пороха. Данное изобретение направлено на создание огнестрельного подводного ружья для охоты на относительно крупную рыбу в условиях видимости до 6 м и более. Известна конструкция гарпунного огнестрельного оружия для подводной охоты (патент РФ 2068976, F 41 C 9/06), в котором для снижения действия гарпуна по цели на воздухе (при случайном выстреле на воздухе) в гарпуне выполнено сквозное отверстие, сообщающее зарядную камеру с внешней средой, который является прототипом для данного изобретения. При выстреле в воде пороховые газы воздействуют на гарпун и вытесняют воду через отверстие и сообщают гарпуну необходимую начальную скорость. При случайном выстреле, хотя пороховой газ практически беспрепятственно выходит по каналу, гарпун также получает незначительную начальную скорость и представляет некоторую опасность для стреляющих, что является недостатком этой конструкции. Кроме того, известная конструкция: 1) позволяет производить выстрел на воздухе из данного ружья гарпуном без стравливающего канала в нем или дробью с диаметром, равным калибру гарпуна; 2) не сможет обеспечить требуемой кучности стрельбы гарпуном, т. к. втулка, центрирующая гарпун в дульной части ствола, будет выходить из канала ствола в начальный момент движения гарпуна, т. к. вода практически не сжимаема. В связи с указанным гарпун будет иметь различные углы вылета при очередном выстреле, что не обеспечит необходимой стабильности стрельбы. Целью изобретения является исключение возможности выстрела из подводного ружья на воздухе как гарпуном, так и любым другим предметом (например, дробью) и улучшение кучности стрельбы. Данная цель достигается тем, что у ружья спусковой механизм выполнен в виде корпуса с цилиндрической полостью, на входе которой установлен с возможностью возвратно-поступательного движения подпружиненный спусковой крючок с поршнем, имеющий продольное сквозное отверстие, поршня-толкателя, установленного между шепталом и цилиндрической полостью, и предохранителя, частично пересекающего цилиндрическую полость корпуса и имеющего вырез для прохода поршня спускового крючка в положении «Огонь» и сквозное отверстие для сообщения цилиндрической полости с внешней средой в положении «Предохранение», при этом диаметр канала ствола у казенной части больше диаметра ведущей части гарпуна, а у дульной части ствола около втулки держателя линя выполнены окна для сообщения зазора между стволом и гарпуном с внешней средой. Сущность изобретения поясняется чертежами и схемами, где приведено: фиг. 1 — общий вид ружья в разрезе; фиг.2 — вид на ружье сверху; фиг.3 — схема спускового механизма в увеличенном виде; фиг 4 — графики изменения скорости гарпуна VG и скорости втулки VS в функции времени t в процессе их движения по каналу ствола. Ружье для спортивной подводной охоты состоит из ствола 1 с гарпуном 2 и втулкой 3 держателя линя с пером И, коробки 4 с блоком патронников 5, ударника 6, боевой пружины 7, рукоятки 8. Спусковой механизм 9 (фиг.3) размещен в рукоятке 8 и состоит из корпуса 10 с цилиндрической полостью, спускового крючка 11 с пружинами 12, поршня-толкателя 13, шептала 14, предохранителя 15 и стопора 16 (фиг.1), установленного на оси 17 шептала 14. Спусковой крючок 11 имеет поршень А и отверстие Б. Предохранитель 15 имеет отверстие В, сообщающееся с отверстием в корпусе 10 и цилиндрической полостью при положении предохранителя 15 на «Предохранение» (ПР). В положении «Огонь» указанное сообщение исключается. Предохранитель 15 имеет вырез Г, который позволяет проходить поршню А спускового крючка 11 в положении предохранителя «Огонь», а в положении «Предохранение» жестко стопорит спусковой крючок 11, шептало 14 и ударник 6 через стопор 16. На дульной части ствола 1 имеется кольцо Д, установленное под углом к оси ствола 1, через которое проходит линь 18. Линь 18 укладывается на кольцо Д и держатель линя 20, расположенный на рукоятке 8, который кинематически связан со спусковым крючком 11 через стержень направляющий 22 пружины 12. В казенной части ствола 1 диаметр канала на некотором участке Е больше диаметра ведущей части гарпуна 2. Между стенками канала ствола 1 и меньшим диаметром гарпуна 2 (равным внутреннему диаметру втулки 3) имеется зазор Ж, который сообщается с внешней средой окнами 21, выполненными около втулки 3. Ружье для спортивной подводной охоты работает следующим образом. Для стрельбы из ружья в воде необходимо: — вставить гарпун 2 в канал ствола 1 до упора и перо и втулки 3 держателя линя заправить за пластинчатую пружину 19; — зарядить используемые холостые патроны в патронники 5 и поставить патронник в исходное положение; — предохранитель 15 установить в положение «Предохранение»; — линь 18 уложить на крюк рукоятки 8 и кольцо Д ствола 1, протягивая его через кольцо Д на стволе 1. Указанные действия можно производить как на воздухе, так и в воде. Предохранитель 15 в данном случае стопорит шептало 14, спусковой крючок 11 и ударник 6, который при этом невозможно установить на шептало 14. Если предохранитель 15 установлен в положение «Огонь» на воздухе и произведено взведение ударника 6 на шептало 14, то в случае случайного нажатия на спусковой крючок 11 поршень А спускового крючка 11 при перемещении в цилиндре корпуса 10 сжимает воздух, давление его при этом всегда меньше, чем требуется для перемещения поршня-толкателя и сброса ударника 6 с шептала 14 даже без учета утечек воздуха через зазоры между поршнями и цилиндрами. При погружении ружья в воду объем цилиндра между поршнем-толкателем 13 и поршнем А спускового крючка 11 заполняется водой, потому при нажатии на спусковой крючок пальцем так, чтобы перекрылось отверстие Б в спусковом крючке, поршень А спускового крючка 11 пытается сжать воду, но вода практически несжимаема, поэтому она перемещает поршень-толкатель 13, который опускает шептало 14 и освобождает ударник 6. Одновременно с указанным, спусковой крючок 11, имеющий кинематическую связь с держателем линя 20, сбрасывает линь 18, т.к. держатель линя 20 при этом утапливается полностью в рукоятку 8. Ударник 6 разбивает капсюль холостого патрона и пороховые газы выталкивают гарпун 2 из ствола 1. При этом вода, находящаяся в зазоре Ж между гарпуном 2 и стволом 1, истекает через окна 21 в стволе 1, и втулка 3 под действием усилия давления воды и усилия сопротивления пружины 19 перемещается так, что к моменту выхода гарпуна 2 из ствола 1 она уже имеет какую-то начальную скорость (фиг.4), что исключает обрыв линя из-за внезапного его нагружения. Кроме того, указанное позволяет втулке 3 оставаться в стволе 1 практически до момента выходе гарпуна 2 из ствола 1, тем самым направляя движение гарпуна к цели. Расчеты динамики движения гарпуна в канале ствола и на траектории и экспериментальные исследования показывают нормальную работоспособность предлагаемого ружья.Формула изобретения
Гарпунное огнестрельное оружие для подводной охоты, содержащее коробку, рукоятку, ствол с втулкой держателя линя у его дульной части и гарпуном, ударный и спусковой механизмы с шепталом, отличающееся тем, что спусковой механизм выполнен в виде корпуса с цилиндрической полостью, на входе которой установлен с возможностью возвратно-поступательного движения подпружиненный спусковой крючок с поршнем, имеющий продольное сквозное отверстие, поршня-толкателя, установленного между шепталом и цилиндрической полостью, и предохранителя, частично пересекающего цилиндрическую полость и имеющего вырез для прохода поршня спускового крючка в положении «Огонь» и сквозное отверстие для сообщения полости с внешней средой в положении «Предохранение», при этом диаметр канала ствола у его казенной части больше диаметра ведущей части гарпуна, а у дульной части ствола около втулки держателя линя выполнены окна, сообщающие зазор между стволом и гарпуном с внешней средой.РИСУНКИ

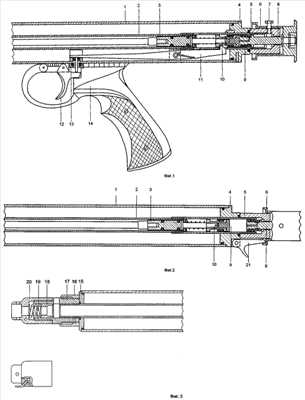

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4findpatent.ru
Гидропневматическое гарпунное ружье
Изобретение относится к оружию для метания снарядов применения боевых зарядов, а именно к гидропневматическим гарпунным ружьям. Цель . изобретения — повышении надежности И эксплуатационных свойств ружья, а также обеспечение дополнительной подкачки ружья при неполном выводе гарпуна из ствола. Ружье содержит ресивер 1, в котором концентрнчно ему
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU „„1627804
F 41 B I l/G8
Iygr P л
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 Ф2Ф! РГ б О Я ЛУ 2
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (2I) 4665863/23 (22) 06.01,89 (46) 15 ° 02.91 ° Бюп, М 6 (71) Производственное объединение
«Контур» ДОСААФ (72) О,Ю,Гупало, В,П,Баско, Г.Е.Володарский и В,И.Рудик (53) 623 ° 442(088 ° 8) (56) Авторское свидетельство СССР
У 642601, кл. F 41 В 11/08, 1977.
Авторское свидетельство СССР
У 1208463, кл. F 41 В 11/08, 3984 °
2 (54) ГИДРОППЕВИАТИЧЕСКОЕ ГАРПУШ1ОЕ
РУЖЬЕ (57) Изобретение относится к оружию для метания снарядов беэ применения боевых зарядов, а именно к гидропневматическим гарпунным ружьям, Цель изобретения — повышение надежности и эксплуатационных свойств ружья, а также обеспечение дополнительной подкачки ружья при неполном выводе гарпуна из ствола, Ружье содержит pecupep 1 В котором концентрнчно ему
1 627804
15 и цсдвпжному стволу 4 укреплен кожух !
7 ° Ствол 4 установлен в кожухе 17, я задней части которого установлен обратный клапан, запирающий канал ствола 4 от перепуска вод:, эакаченной в гидроусилитель 9, и выполнены перепускные отверстия 18, При выстреле шептало 13 выходит из взаимодействия с зацепом 14 и освобожденный ствол 4 под действием давления сжатого в ресивере 1 воздуха, передаваемого через воду в гидроусилителе 9 на задний торец ствола 4,перемещается вперед и выходит из взаимодействия с клапаном 5. В открытый канал
Изобретение относится к оружию для метания снарядов без применения боевых зарядов -, а именно к гидропневматическим гарпунным ружьям.
Цель изобретения — повьппение на- 25 дежности работы и эксплуатационных свойств ружья, а также обеспечение дополнительной подкачки ружья при неполном выводе гарпуна из ствола.
На фиг.l схематично показано пред- 30 лагаемое гидропневматическое гарлунное ружье в положении перед выстрелом; на фиг,2 — задняя часть гидропневматического гарпунного ружья в положении после выстрела; на фиг ° 3в
3 хвостовик гарпуна, Гидропневматическое гарпунное ружье содержит ресивер 1 с передней
2 и заднеlI 3 пробками, подвижный ствол 4, поршень 5 с уплотнением 6 на его наружной поверхности, надульник 7 с тормозной крьппкой 8, гидроусипитель 9, на входе которого установлен обратный кл;пан 10 с затвором
11 его проходного канала 1 2, спуско- 45 вой механизм с шепталом 13, зацеп 14 ствола 4, взаимодействующий с шепталом 13 и тормозной крьппкой 8, и гap» пун 15 с хвостовиком 16 °
В гидропневматнческом гарпунном ружье ресивер 1 снабжен концентричным ему и стволу 4 ко:кухом 17, герметично соединенным с передней 2 пробкой и имеющим на заднем конце перепускные отверстия 18, сообщающие
55 полость l9 кожуха 17 с гидроусилителем 9, Ствол 4 размещен в кожухе 17 и с кольцевым зазором 20 между нх задними концами. Поршень 5 выполнен ствола 4 устремляется вода из гидроуснлителя 9 и давит на хвостовик 16 гарпуна 15. Для оперативной регулировки силы боя перемещают тормозную крьппку
8,устанавливая величину свободного хода ствола 4 и, следовательно, сте» пень дросселирования обратным клапаном 10 канала ствола 4 при прохождении в него воды из гидроусилителя
9. Хвостовик 16 гарпуна 15 и обратный клапан 10 обеспечивают многократное перемещение -гарпуна 15 в стволе при закачке воды в гидроусилитель, 1 з.п. ф-лы, 3 ил. в виде кольца, на внутренней поверхности которого установлено дополнительное уплотнение 21 и образована расположенная за этим уплотнением 21 кольцевая проточка 22, сообщенная с гидроусилителем 9 и перепускными отверстиями 18 кожуха 17, и установлен на кожухе 17 с в лзможностью взаимодействия своими уплотнениями
6 и 21 с ресивером 1 и кожухом 17 соответственно. Обратный клапан 10 установлен в кожухе 47 с радиальным зазором 23 и эа стволом 4, Ружье снабжено уплотняющими кольцами 24, 25 н 26. Кольца 24 и 25 установлены на обратном клапане 10 и хвостовике
16 гарпуна 15 соответственно для взаимодействия с поверхностью 27 канала ствола 4, а кольцо 26 — в передней пробке 2 для взаимодействия с наружной поверхностью ствола 4.
В хвостовике 16 гарпуна 17 выполнены наружная кольцевая проточка 28 с передней 29 и задней 30 стенками, глухое осевое 31 и поперечные У2 отверстия, сообщающие глухое осевое отверстие 31 с кольцевой проточкой 28 у ее передней стенки 29, при этом уплотняющее кольцо 25 хвостовика 16 установлено в кольцевой проточке 28 с возможностью продольного перемещения по ней и взаимодействия с поперечными отверстиями 32 и передней 29 и задн:-й 30 стенками кольцевой про точки 28 хвостовика 16 °
В спусковом механизме шептало !3 кинематически связано толкателем 33 с подпружиненным пружиной 34 спусковым крючком 35. На ресивере 1 за7804
5 162 креплена рукоятка 36, в которой уста новлен предохранитель 37, взаимодей» .ствующий со спусковым крючком 35, В передней 2 и задней 3 пробках установ,лены уплотнения 38 и 39 дпя взаимодействия с ресивером I.
В надульнике 7 рбраэован кольцевой зазор 40 для обеспечения ограниченного перемещения зацепа 14 ствола 4, Тормозная крьппка 8 установлена на надульнике 7 с воэможностью продольного перемещения, Реснвер 1 снабжен пневматическим клапаном, состоящим из отверстия 44 в реснвере 1 и затвора 42 в. виде резинового кольца, закрывающего отверстие 41, Гидропневматическое гарпунное ружье работает следующим образом, Для подготовки ружья к выстрелу в ресивер 1 через пневматический клапан, состоящий иэ отверстия 41 и затвора 42, закачивают воздух до необходимого давления ° При этом поршень 5 под действием этого давления перемещается в крайнее заднее положение, упираясь в заднюю пробку 3 и располагаясь кольцевой проточкой 22 над перепускными отверстиями 18 кожуха 17, Заряжание ружья производят под водой, Сначала ружье снимают с предохранителя 37, нажимают на освобож« денный от взаимодействия с предохранителем 37 спусковой крючок 35, который толкателем 33 во действует на шептало 13 и устанавливает его в положение, исключающее взаимодействие шептала 13 с зацепом 14 ствола
4, Ствол 4 вдвигают в ружье до упора. и отпускают спусковой крючок 35, который нод действием пружины 34 возвращается в исходное положение и толкателем 33 поворачивает шептало 13, устанавливая его на боевой взвод с зацепом 14 ствола 4, В зафиксированный шепталом 13 в крайнем заднем положении ствол 4 вводят гарпун 15 хвостовиком 16, При контакте уплотняющего кольца 25 с поверхностью канала ствола оно перемещается к передней стенке 29 кольцевой проточки 28, закрывает поперечные отверстия 32 хвостовнка 16 гарпуна 15 и запирает тем самым находящуюся в канале ствола 4 воду, По мере перемещения в стволе 4 гарпун 15 хвостовиком 16 воздействует на воду в канале ствола 4 как поршень, под давлением которого зта вода отжимает затвор Il, обратный клапан 10 открывается и перепускает воду в радиальный зазор 23 и через перепускные отверстия 18 кожуха 17 поступает в кольцевую проточку 22 и гидроусилитель 9, отжимает поршень 5 от задней пробки 3 и перемещает его в направлении к передней пробке 2, сжимая закаченный в ресивер 1 воздух. В конце хода гарпуна 15 по каналу он удерживается в стволе 4 силой трения уплотняющего кольца 25 о стенки канала ствола 4 ° Ружье заряжено и подготовлено к выстрелу.
В случае необходимости увеличения силы боя ружья производят закачку в гидроусилитель 9 дополнительной пор20 ции воды, Для этого гарпун 15 выдви гают иэ ствола 4 частично ипи полностью, В начале перемещения гарпуна
15 вперед уплотняющее кольцо 25 хвостовика 16 силой трения о стенки кана25 ла ствола 4 перемещается к задней стенке 30 кольцевой проточки 28 и открывает поперечные отверстия 32 хвостовика 16, По мере перемещения гарпуна 15 вперед вода из окружающей
3Q ружье среды через зазор между гарпуном и стенками канала ствола 4, по» перечные отверстия 32 и глухое осевое отверстие 31 поступает в ствол 4 В начале ндпнгаиня гарпуна 15 в ствол
4 уплотняющее кольцо 25 закрывает поперечные отверстия 32 хвостовика 16 гарпуна 15 ° Дапее вода поступает в гидроусилитель 9 по описанному принципу
40 При выдвижении гарпуна 15 из ствола 4 переток воды в его канап исключен, благодаря тому, что затвор 1l находится под воздействием воды в гидроусилнтеле 9 с силой, определяе45 мой давлением сжатого в ресивере 1 воздуха, закрывает проходной канал
12, а уплотняющее кольцо 24 обратно» го клапана 10 взаимодействует с поверхностью 27 канала ствола 4, запи5р Рая пОследний.
Для производства выстрела ружье снимают с предохранителя 37 и нажимают на спусковой крючок 35, который толкателем 33 воздействует на шепта55 ло 13 и выводит его из взаимодействия с зацепов. 14 ствола 4. Освобожденный от шептала !3 ствол 4 под воздействием давления воды в гидроуснлителе 9 иа задний торец ствола 4, lб27804
Формула изобретения
1.Гидропневматическое гарпунное ружье, содержащее ресивер с передней и задней пробками, подвижный ствол, поршень с уплотнением на его наружной поверхности, надульник с тормозной крышкой, гидроусилитель, на входе которого установлен обратный клапан с затвором, спусковой меха45
50 преодолевая сопротивление .сил трения ствола 4 и уплотняющих колец 24 обратного клапана 10 и 26 передней пробки 2, перемещается вперед до утыкания зацепа 14 в тормозную крышку 8 ° Зад5 ний конец ствола сходит с уплотняющего кольца 24 и с обратного клапана
10. Под действием сжатого в ресивере 1 воздуха поршень 5 перемещается к задней пробке 3 и вытесняет находящуюся в гидроусипителе 9 воду через перепускные отверстия 18 в открытый сзади канал ствола 4. Вода давит на хвостовик 1б и толкает. гарпун 15 ° Происходит выстрел.
Для оперативной регулировки силы боя ружья вращают тормозную крышку
8, перемещая ее вдоль по надульнику
7 ° Положение тормозной крышки 8 на надульнике 7 предопределяет величину продольного хода ствола 4 при выстреле и, следовательно, степень дросселирования обратным клапаном 10 задней части канала ствола 4 ° В конце 25 хода поршня 5 при выстреле он ударяется в заднюю пробку 3. Однако благодаря большей площади контакта поршня
5 с задней пробкой 3 и малой скорости его перемещения возможность дефор- 30 мации поршня 5 снижается, что уменьшает вероятность заклинивания поршня
5 в ресивере 1 и, следовательно, повышает надежность работы ружья.
Благодаря наличию кожуха 1 7 и взаимодействию уплотнений 6 и 2.1 поршня 5 с ресивером 1 и кожухом 17, в ружье обеспечена воэможность замены ствола 4 без стравливания воздуха в ресивере 1, для чего необходи- 40 мо снять тормозную коышку 8.. низм с шепталом, зацеп ствола, взаимодействующий с шепталом и тормозной крышкой, направляющую ствола и гарпун с хвостовиком, о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы и эксплуатационных свойств ружья, а нем ресивер снабжен концентричным ему и стволу кожухом, герметично. соединенным с передней пробкой и имеющим на задн ь конце перепускные отверстия, сообщающие полость кожуха с гидроусилителем, при этом ствол размещен в кожухе с кольцевым зазором между задними концами ко» жуха и стволе, а поршень выполнен в виде кольца, внутренняя поверхность которого снабжена дополнительным уплотнением и на ней образована распоI ложенная за уплотнением кольцевая проточка, сообщенная с гидроус1ятителем и перепускными отверстиями кожуха, и установлен на кожухе с возможностью взаимодействия своими уплотнениями с реснвером и кожухом, причем обратный клапан установлен в кожухе с радиальным зазором н эа стволом, ружье снабжено уплотняющими кольцами, установленными на обратном клапане и хвостовике гарпуна для взаимодействия с поверхностью канала ствола и в передней пробке для взаимодействия с наружной поверхностью ствола.
2,Ружье по п,l, о т л и ч а ющ е е с я тем, что, с целью обеспечения дополнительной подкачки ружья при неполном выводе гарпуна иэ ствола, в хвостовике гарпуна выполнены наружная кольцевая проточка с передней и задней стенками, глухое осевое и поперечные отверстия, сообщающие глухое осевое отверстие с кольцевой проточкой у .ее передней стенки, при этом уппотняющее кольцо хвостовика гарпуна установлено в кольцевой проточке с возможностью продольного перемещения по ней и взаимодействия с поперечными отверстиями и передней и задней стенками кольцевой проточки хвостовика гарпуна.
1627804
1Уур25 6
Фиг.2
16 17 Я 26 О32
ЗЗ (Риг.З
Составитель Б,Самойлов
Техред. Л.Олийнык Корректор И.Поко
Редактор 10.Ñåðåäà
Заказ 329 Тирам 269 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Иосква, Ж-35, Раущская наб., д. 4/5
Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
findpatent.ru
Пневматическое гарпунное ружье для спортивной подводной стрельбы
Использование: пневматические гарпунные ружья для подводной стрельбы. Сущность изобретения: ружье содержит концентрично расположенные пневмоаккумулятор и ствол, причем объем пневмоаккумулятора минимум десятикратно превышает объем ствола. Диаметр гарпуна максимально приближен к внутреннему диаметру ствола, их разность не более 1 — 2 мм. Площадь отверстия ствола для выброса внутриствольной воды не менее, чем вдвое превышает площадь поперечного сечения ствола. На пневмоаккумуляторе с возможностью регулировки по длине и окружности установлена рукоятка. В задней пробке пневмоаккумулятора размещен заправочный клапан, совмещенный с ограничителем хода поршня. 4 ил.
Предполагаемое изобретение относится к спортивному оружию, в частности, к пневматическим гарпунным ружьям для спортивной подводной стрельбы.
Известно пневматическое гарпунное ружье для спортивной подводной стрельбы, содержащее пневмоаккумулятор, присоединенный к нему тыльник с регулировочной втулкой и заправочным клапаном, находящийся частично вне пневмоаккумулятора ствол с гарпуном, поршнем и надульником-амортизатором, имеющим отверстие для выброса внутриствольной воды, переходную втулку ствола и пневмоаккумулятора, спусковой механизм, с зацеплением шептала за металлический поршень внутри пневмоаккумулятора. («Спортсмен-подводник», сборник, выпуск N 43, 1976 г. стр. 43 47). Недостатками такого устройства являются сложность конструкции и изготовления, малая длина ствола и гарпуна при большой общей длине ружья, небольшой объем пневмоаккумулятора при относительно большом объеме и внутреннем диаметре ствола, значительно превышающем диаметр гарпуна, малая площадь отверстий для выброса воды, массивный металлический поршень и сложный многодетальный амортизатор поршня в надульнике, смещенный в задний конец ружья центр масс. Известно пневматическое гарпунное ружье для спортивной подводной стрельбы, содержащее ствол с гарпуном и поршнем, присоединенные к нему головку-надульник и тыльник с заправочным клапаном, пневмоаккумулятор, герметично соединенный с надульником и тыльником, спусковой механизм, в котором предусмотрено неполное, порционное заполнение ствола водой при заряжании, путем применения в надульнике специального устройства, состоящего из полости-камеры с манжетным уплотнением для гарпуна, дросселирующего канала полости, в сочетании с хвостовиком гарпуна в виде усеченного конуса (авторское свидетельство СССР N 642000, 1979 г. кл. F 41В 11/08). Недостатком этого устройства также являются сложность конструкции и изготовления, небольшая длина ствола, малообъемный пневмоаккумулятор, при большом объеме и внутреннем диаметре ствола, значительно превышающем диаметр гарпуна, эксплуатационная ненадежность устройства для уплотнения гарпуна в надульнике, что приводит к попаданию большого количества воды в канал ствола с усиленным сопротивлением ее выбросу через недостаточное по площади дросселирующее отверстие при выстреле. Также известно пневматическое ружье для спортивной подводной стрельбы, содержащее пневмоаккумулятор с присоединенными к нему надульником и хвостовиком-регулировочной втулкой с радиальными отверстиями, уплотнительным кольцом на них и заправочным клапаном, расположенный в пневмоаккумуляторе ствол с гарпуном и металлическим поршнем с резьбовым отверстием в его торце, спусковой механизм, в котором для зарядки пневмоаккумулятора сжатым воздухом, используется в качестве насоса ствол с поршнем в сочетании с заправочным клапаном регулировочной втулки, которая используется также и для оперативной регулировки силы выстрела (авторское свидетельство СССР N 996845, 1983 г. кл. F 41В 11/08). К недостаткам такого устройства относятся усложненная конструкция, сниженная эксплуатационная надежность, малообъемный пневмоаккумулятор при увеличенном объеме и внутреннем диаметре ствола, значительно превышающем диаметр гарпуна, небольшая длина ствола, массивный, усложненный металлический поршень, требующий усиленной амортизации в конце ствола, уменьшение упорной части переднего торца поршня, несущего повышенные ударные нагрузки, со снижением его долговечности и износостойкости, возможность повреждения резьбы в торцовом отверстии поршня задним концом гарпуна при заряжании ружья. Оперативная регулировка силы выстрела во время подводной охоты практически не применима, так как при этом теряется удобный момент для прицельного выстрела по подвижной добыче, уходящей из зоны поражения, кроме того, в известных устройствах пневматических подводных ружей сила выстрела недостаточна и не нуждается регулировке. В качестве прототипа выбрано пневматическое ружье для подводной охоты, содержащее трубчатый пневмоаккумулятор с присоединенными к нему головкой, втулкой и задником, приваренную к пневмоаккумулятору полую рукоятку с заправочным ниппелем, расположенный в пневмоаккумуляторе ствол с гарпуном и поршнем, спусковой механизм, механизм для укладки и сброса линя. Трубчатый пневмоаккумулятор выполнен как единый резервуар с приваренной к нему полой рукояткой, предварительно выкроенной, согнутой и сваренной из металлического листа. В отверстие рукоятки, в передне-верхней ее части, впаян заправочный ниппель от автокамеры. Задний обрез трубы пневмоаккумулятора закрыт наглухо приваренным к нему плоским круглым задником, с проточкой для упора заднего конца ствола и выступом-ограничителем хода поршня. Передний конец пневмоаккумулятора закрыт приваренным к нему плоским кольцом, в котором проходит припаянный к краям отверстия кольца передний конец ствола. Ствол установлен концентрично в трубе пневмоаккмулятора, задний конец его упирается в проточку задника, передний его конец выходит за кольцо пневмоаккумулятора. На заднем конце ствола выполнены краевые пазы для прохода воздуха из пневмоаккумулятора, на переднем конце ствола, от начала его обреза резьбовый участок, за которым выполнены четыре отверстия для выброса внутриствольной воды. В стволе размещены гарпун и состоящий из двух частей поршень с уплотнительной резиновой конусной манжетой. На передний конец ствола надета, через свои боковые отверстия, цилиндрической формы втулка-камера с верхним отверстием-окном, в полости которой располагается участок ствола с отверстиями для выброса воды. Втулка поджата к кольцу пневмоаккумулятора головкой ружья, которая навинчена своим задним, резьбовым каналом на резьбовый конец ствола. В головке выполнен осевой продольный сквозной канал для прохода гарпуна и, пересекающее его частично, поперечное сквозное отверстие для поворотного шептала, боковые наружные косые пазы для дужки-рычага шептала, к нижнему концу головки припаян передний зуб-скоба механизма укладки и сброса линя. Спусковой механизм состоит из поворотного цилиндрического шептала с центральным полукруглым пазом, дугообразного рычага, тяги, с окончанием ее в виде спускового крючка, расположенной на переднем конце тяги пружины. Тяга расположена в направляющих кольцах, припаянных к пневмоаккумулятору, на заднем конце тяги припаяно кольцо-втулка, надетая на корпус заправочного ниппеля рукоятки («Спортсмен-подводник». Сборник. Выпуск N 60, 1980 г. стр. 34 38). В таком устройстве ружья устранены некоторые недостатки устройств-аналогов, уменьшено количество деталей, несколько увеличен объем пневмоаккумулятора, устранены сложные надульники-амортизаторы, применен участок гидроторможения поршня в конце ствола, струя воды, выбрасываемая из ствола, направлена вверх. Однако, к недостаткам этого устройства-прототипа относятся: сложность изготовления с большим количеством сварочных и паяльных работ, эксплуатационная ненадежность и недостаточная прочность паяных соединений заправочного ниппеля с отверстием в тонкостенной рукоятке и ствола с отверстием в кольце пневмоаккумулятора, ненадежность работы заправочного ниппеля от автокамеры, нерасчитанного на повышенное давление, усложненная конструкция насоса для заправки пневмоаккумулятора сжатым воздухом, с дополнительным резиновым шлангом, а также: малая баллистическая длина ствола, малая длина, диаметр и вес гарпуна, небольшой объем пневмоаккумулятора при относительно большом объеме и внутреннем диаметре ствола, значительно превышающем диаметр гарпуна, малая площадь отверстий ствола для выброса внутриствольной воды, смещенный к заднему концу и вниз центр масс ружья, что и приводит к ослаблению силы и скорости, снижению точности выстрела. Причинами этого являются: малое время воздействия поршня на гарпун, короткий путь разгона гарпуна, значительное сопротивление увеличенного количества внутриствольной воды, выталкиваемой поршнем через дренажные отверстия ствола малой площади, и, следовательно, ослабленной струи направленной вверх воды. Кроме того, в малообъемном пневмоаккумуляторе быстро нарастает давление и усилие при заряжании, быстро снижается давление и сила действия на гарпун в конце выстрела, укороченный и легкий гарпун неустойчив при полете в заданном направлении в воде, передний конец короткого и легкого ружья со смещенным назад и вниз центром масс, слабой струей выбрасываемой вверх из ствола воды, значительно сильнее подбрасывается вверх при выстреле из-за отдачи. Опыт спортивной подводной стрельбы показал, что основное значение для улучшения силы, скорости и точности выстрела имеет, кроме величины давления в пневмоаккумуляторе, баллистическая длина ствола, соответствующая ей длина гарпуна, а также его вес. Однако, наиболее характерными общими недостатками, как устройства-прототипа, так и устройств-аналогов, являются небольшая длина ствола и гарпуна, малообъемный пневмоаккумулятор в сочетании со стволом большого внутреннего диаметра, значительно превышающем диаметр гарпуна, недостаточная площадь отверстий ствола для выброса внутриствольной воды. Цель предлагаемого изобретения улучшение баллистических качеств, повышение эксплуатационной надежности и удобства, упрощение конструкции. Поставленная цель достигается тем, что в пневматическом гарпунном ружье для спортивной подводной стрельбы, содержащем трубчатый пневмоаккумулятор с присоединенными к нему головкой-надульником и задней пробкой с ограничителем хода поршня, размещенный концентрично в пневмоаккумуляторе ствол с отверстием для выброса внутриствольной воды, гарпуном и поршнем, рукоятку, заправочный клапан, спусковой механизм, механизм для укладки и сброса линя, разность между диаметром гарпуна и внутренним диаметром ствола не более, чем один-два миллиметра, при этом гарпун не соприкасается со стенками канала ствола, площадь отверстия для выброса внутриствольной воды не менее, чем вдвое превышает площадь его поперечного сечения, объем пневмоаккумулятора не менее, чем десятикратно превышает внутренний объем ствола, заправочный клапан размещен в задней пробке и совмещен с ограничителем хода поршня, а рукоятка снабжена хомутами крепления и установлена на пневмоаккумуляторе с возможностью регулировки по длине и окружности. Техническая сущность и принцип действия предлагаемого пневматического гарпунного ружья поясняются чертежом, на котором: на фиг. 1 показано предлагаемое пневматическое ружье в сборе, в заряженном состоянии, боковой разрез; на фиг. 2 головка-надульник, боковое сечение; на фиг. 3 головка-надульник, поперечный разрез через расположение косых вертикальных пазов и поперечного сквозного отверстия под шептало; на фиг. 4 поворотное цилиндрическое шептало, продольный разрез. Предлагаемое пневматическое гарпунное ружье для спортивной подводной стрельбы состоит из трубчатого пневмоаккумулятора 1, герметично присоединенных к нему головки-надульника и задней пробки, расположенного концентрично в пневмоаккумуляторе ствола 2 с гарпуном 3 и поршнем, рукоятки с хомутами ее крепления, спускового механизма, механизма для укладки и сброса линя. Перечисленные конструктивные элементы выполнены следующим образом. Пневмоаккумулятор 1 выполнен из трубы с толщиной стенки не менее 2 мм, края переднего и заднего его обрезов скошены кнутри в виде фаски, под углом 60o, для поджатия уплотнений. На переднем и заднем его концах выполнены участки внутренней резьбы для присоединения головки и задней пробки. Головка 4 состоит из корпуса 5, упорной шайбы 6, шайбы-уплотнителя 7, поджимного винта шайбы-уплотнителя 8, присоединенных к корпусу 5 мушки 9 и переднего зуба 10 механизма сброса линя. Корпус 5 головки 4 цилиндрической формы, равного диаметра с пневмоаккумулятором 1, с конусным сужением и концевой воронкой 11. По центральной оси корпуса 5 выполнен сквозной канал 12 для прохода гарпуна, переходящий в канал 13 для ствола, который переходит в широкий резьбовый канал 14 присоединительного штуцера 15. На обеих боковых поверхностях корпуса 5 в проекции канала 12 выполнены вертикальные косые пазы 16 с уклоном книзу. В пазах 16 корпуса 5 выполнено сквозное поперечное отверстие 17 для цилиндрического шептала, пересекающее перпендикулярно канал 12, с центром его оси по верхнему краю канала 12. В верхней части корпуса 5, позади пазов 16, выполнено глухое резьбовое отверстие 18 для присоединения мушки 9, за которым выполнено поперечное отверстие 19 для выброса внутриствольной воды, соединенное с полостью канала 12. Снизу корпуса 5, впереди пазов 16, выполнено глухое резьбовое отверстие 20 для присоединения переднего зуба 10 механизма сброса линя. У начала присоединительного штуцера 15 на корпусе 5 снаружи выполнен круговой паз 21 для уплотнительного кольца. В канале 14 присоединительного штуцера 15, размещается резиновая шайба-уплотнитель 7, с ввинченным в канал 14 ее поджимным винтом 8, которая уплотняет зазор между наружной стенкой ствола 2 и стенкой ствола 2 и стенкой канала 13 корпуса 5. В переднем конце канала 13 установлена упорная шайба 6 ствола и поршня, выполненная из закаленной нержавеющей стали, с фаской по краю ее отверстия, скошенной кнутри под углом 45; для упора головки поршня. К резьбовым отверстиям 18 и 20 корпуса 5 присоединены мушка 9 и передний зуб 10 механизма укладки и сброса линя. Задняя пробка 22 состоит из корпуса 23, корпуса клапана 24, клапана 25, пружины клапана 26, уплотнителя 27. Корпус 23 цилиндрической формы, равного диаметра с пневмоаккумулятором 1, передняя часть его выполнена в виде присоединительного штуцера 28 с наружной резьбой. По центральной оси корпуса 23 выполнены заднее резьбовое отверстие 29, для присоединения насоса и переднее резьбовое отверстие 30, в котором размещен полый корпус клапана 24, выполненный в виде стакана с наружной резьбой, в полости его расположен клапан 25, грибовидной формы, с утолщенной головкой и надетой на его шток пружиной 26. На передней, торцовой стенке корпуса клапана 24 выполнены, как одно целое с корпусом 24, ограничитель 31 хода поршня в виде узкого цилиндрического выступа, а также цилиндрический выступ 32, который входит в задний конец канала ствола, фиксируя ствол соосно с пневмоаккумулятором 1 в центре его. В торцовой передней стенке корпуса 24, с обеих сторон ограничителя 31 хода поршня, также выполнены сквозные отверстия 22 для прохода в пневмоаккумулятор 1 закачиваемого воздуха. На дно отверстия 30 уложен резиновый уплотнитель 27 с центральным отверстием. Переднее резьбовое отверстие 30 корпуса 23, соединено с задним резьбовым отверстием 29, каналом 34, для прохода воздуха, которое запирает клапан 25. Между присоединительным штуцером 28 и наружной частью корпуса 23 на его поверхности выполнен круговой паз 35 для уплотнительного кольца. Ствол 2 выполнен из тонкостенной трубки с полировкой его канала, расположен концентрично внутри пневмоакумулятора 1. Передний конец его располагается в каналах 14 и 13 корпуса 5 головки 4, зазор между его наружным диаметром и стенкой канала 13 корпуса 5 головки 4, уплотнен резиновой шайбой-уплотнителем 7. Передний обрез ствола 2 упирается в шайбу 6 в канале 13 корпуса 5 головки 4. На переднем конце ствола 2, сверху, выполнено поперечное отверстие 36 для выброса внутриствольной воды, совмещаемое по месту и размерам с аналогичным отверстием 19 корпуса 5 головки 4. Отрезок ствола 2 от переднего края отверстия 36 до его обреза является участком гидроторможения поршня, после перекрытия им отверстия 36. Задний конец ствола 2 упирается в торцовую стенку корпуса клапана 24 и фиксирован его выступом 32, ограничитель 31 хода поршня, расположен при этом по центру канала ствола 2. На заднем обрезе ствола 2 выполнены два краевых оппозитных паза 37, для прохода сжатого воздуха из пневмоаккумулятора 1 в канал ствола 2 и обратно. Впереди краевых пазов 37 на поверхность ствола 2 надета трехлопастная центрирующая шайба 38. Поршень 39 состоит из корпуса 40 и уплотнительной манжеты 41. Корпус 40 поршня 39 состоит из корпуса 40 и уплотнительной манжеты 41. Корпус 40 поршня 39 выполнен из ударопрочного капролона, цилиндрической формы, с участком уменьшенного диаметра в центре и гнездом-воронкой в заднем торце, в которое вкладывается конусная резиновая уплотнительная манжета 41, с диаметром по краю ее конуса на 2 мм превышающим внутренний диаметр ствола 2. По краям головки поршня 39 выполнена фаска под углом 45o, соответствующая фаске по краю отверстия упорной шайбы 6 головки 4. Гарпун 3 выполнен из цилиндрического металлического прутка, на переднем его конце выполнены резьбовый участок для присоединения наконечника, поперечное сквозное отверстие 42 для крепления линя и круговая проточка 43 в виде обратного конуса, для зацепления шепталом спускового механизма. На резьбовый участок гарпуна 3 навинчен наконечник 44 гарпуна 3. Рукоятка 45 состоит из корпуса 46 и крепежных хомутов 47. Корпус 46 выполнен из прочной пластмассы. Торцовая поверхность верхней, присоединительной части корпуса 46 выполнена в виде продольного ложа, для укладки пневмоаккумулятора 1. В переднем 48 и заднем 49 плечах присоединительной части корпуса 46 выполнены сквозные поперечные отверстия 50 для крепежных болтов и гаек с прижимными пластинами хомутов. Защитная скоба 51 рукоятки 45 выполнена как единая часть корпуса 46, в горизонтальной ее ветви имеется сквозной продольный паз 52 для заднего зуба механизма укладки и сброса линя, а также продольный глухой паз 53 для размещения нижней части спускового крючка. Вертикальные взаимопроникающие пазы 54 и 55 в корпусе 46 для размещения спускового крючка и его штока с пружиной, соединены с верхнеторцовым продольным пазом 56, для тяги спускового механизма. Плоские крепежные хомуты 47 рукоятки 45 выполнены из листовой нержавеющей стали, охватывают пневмоаккумулятор 1 и стягиваются с двух сторон на плечах 48 и 49 корпуса 46 рукоятки 45 болтами и гайками с прижимными пластинами, через отверстия 50. Спусковой механизм состоит из цилиндрического поворотного шептала 57, дугообразного рычага 58, тяги 59, спускового крючка 60, штока 61, пружины 62. Цилиндрическое поворотное шептало 57 размещено в поперечном сквозном отверстии 17 головки 4, выполнено из закаленной нержавеющей стали. В центре корпуса шептала 57 выполнен полукруглый паз 63, на высоту радиуса шептала 57, геометрически совпадающий с верхней стенкой сквозного канала 12 головки 4. На обоих концах шептала 57 выполнены вертикальные сквозные отверстия 64 для концов дугообразного рычага 58 и торцовые резьбовые отверстия 65 для фиксирующих болтов. К вертикальным отверстиям 64 шептала 57 присоединен дугообразный рычаг 58, с возможностью его перемещения в границах пазов 16 головки 4. Нижняя часть рычага 58 подвижно соединена с передним концом тяги 59, задний конец которой на резьбе соединен с верхней частью спускового крючка 60, который имеет форму прямоугольной пластины и размещен с возможностью свободного хода в вертикальном пазу 54 рукоятки 45. На заднем торце спускового крючка 60 укреплен на резьбе шток 61, с надетой на него пружиной 62, размещенной в пазу 55 рукоятки 45 и со сжатием упирающейся в торцовую заднюю стенку паза 55 рукоятки 45. Нижняя часть спускового крючка 60 расположена, с возможностью перемещения, в продольном пазу 53 скобы 51 рукоятки 45, на ее переднем конце выполнен клиновидный выступ 66 с углом скоса 30 35o для зацепления с задним зубом механизма для укладки и сброса линя. Механизм для укладки и сброса линя состоит из переднего неподвижного зуба 10, с выступом под углом 45o и сквозным поперечным отверстием для крепления линя, который присоединен к резьбовому отверстию 20 головки 4 и заднего поворотного зуба 67, представляющего собой двуплечий углообразный рычаг, закрепленный на оси в сквозном пазу 52 скобы 51 рукоятки 45. Верхнее плечо заднего зуба 67 находится в зацеплении с клиновидным выступом 66 спускового крючка 60, с возможностью выхода из зацепления при смещении спускового крючка 60 назад. На выступ переднего зуба 10 и нижнее плечо зуба 67 укладываются петли линя. Выбор предлагаемых размеров и диаметров пневмоаккумулятора, ствола, гарпуна, дренажного отверстия ствола, их соотношения, а также пределы их значений обосновываются нижеследующими разъяснениями. Возможность большего увеличения длины ствола и гарпуна, что привело бы к дальнейшему улучшению силы и точности выстрела, ограничена анатомическими данными большинства подводных стрелков заряжание ружья станет невозможным. Поэтому выбранные длины ствола (не менее 750 мм), гарпуна с наконечником (не менее 800 мм) и ружья (не более 800 мм) являются оптимальными и обеспечивают высокую силу, дальность и точность боя. Возможность большего приближения диаметра гарпуна к внутреннему диаметру ствола, что уменьшает количество внутриствольной воды и ее сопротивление ходу поршня, ограничена размерами упорной шайбы 6, внутренний диаметр которой должен быть меньше на 2 1 мм внутреннего диаметра ствола, так как при увеличении внутреннего диаметра шайбы 6, не обеспечивается необходимая ширина площади упора для головки поршня и возможно заклинивание головки поршня в отверстии шайбы 6. Кроме того, зазор между внутренним диаметром упорной шайбы 6 и диаметром гарпуна не может быть менее 0,1 мм. Поэтому диаметр гарпуна может быть приближен к внутреннему диаметру ствола не более, чем с разностью 2 1 мм, следовательно, толщина водяного цилиндра между стенкой канала ствола и поверхностью гарпуна составляет 1,0 0,5 мм, и не может быть меньше, чем 0,5 мм. Выбранный размер увеличенной площади отверстия ствола для выброса воды, с двойным превышением площади его поперечного сечения, в сочетании с уменьшенным количеством воды в стволе, обеспечивает выброс ее из ствола с большой скоростью. Большее, чем предлагаемое увеличение площади дренажного отверстия, что привело бы к дальнейшему уменьшению сопротивления внутриствольной воды, приводит к чрезмерному увеличению размеров головки ружья с незначительным приростом скорости выброса воды. Выбранные величины и соотношение объемов пневмоаккумулятора и ствола обеспечивают уменьшение разности давлений в начале и в конце заряжания и выстрела до 2 кг/см2, так как общий объем пневмоаккумулятора и ствола уменьшается и увеличивается при этом только на величину объема ствола. Дальнейшее увеличение объема пневмоаккумулятора с уменьшением объема ствола, что привело бы, согласно закону Бойля Мариотта, к дальнейшему уменьшению перепадов давления при заряжании и выстреле, ограничено пределом уменьшения внутреннего диаметра ствола, который должен быть больше диаметра гарпуна на 1 2 мм, уменьшение диаметра гарпуна нецелесообразно, так как это снижает его вес, прочность, дальность и точность его полета, кроме того, дальнейшее увеличение объема пневмоаккумулятора ведет к чрезмерному увеличению его длины, диаметра и веса, что не соответствует анатомическим данным основной массы подводных стрелков. Предлагаемым пневматическим гарпунным ружьем пользуются следующим образом. Заправка пневмоаккумулятора 1 сжатым воздухом производится через отверстие 29 задней пробки 22 отдельным несложным малогабаритным насосом, создающим высокое давление. После заправки пневмоаккумулятора 1, поршень 39, отжимаемый сжатым воздухом, переходит в стволе 2 в крайнее переднее положение, упираясь головкой в шайбу 6. При заряжании ружья, гарпун 3, с предварительным нажатием на спусковой крючок 60, вводится в ствол 2, упирается задним торцом в головку поршня 39 и перемещает его из крайнего переднего положения в стволе 2, в задний его конец, до касания манжетой 41 ограничителя 31 хода поршня, при этом край манжеты 41 не выходит за край пазов 37 ствола 2. Затем, слегка подавая гарпун 3 кпереди, отпускают спусковой крючок 60; шептало 57, толкаемое пружиной 62 через тягу 59, поворачиваясь, фиксирует задним краем своего паза 63 гарпун 3 за выступ его круговой проточки 43. Укладывается линь гарпуна 3 на передний зуб 10 и задний зуб 67 механизма укладки и сброса линя. При нажатии на спусковой крючок 60 для выстрела, тяга 59, перемещая назад нижний конец дугообразного рычага 58, поворачивает шептало 57, задний край его паза 63 выходит из зацепления с выступом кольцевой протоки 43 гарпуна 3, освобождая его, сжатый воздух пневмоаккумулятора 1, входя через пазы 37 в канал ствола 2, толкает вперед поршень 39, который с большой скоростью выталкивает из канала ствола 2 гарпун 3 и внутриствольную воду через увеличенное дренажное отверстие 36 ствола 2. В конце канала ствола 2, поршень 39 перекрывает дренажное отверстие 36 ствола 2, прекращая выброс внутриствольной воды и встречая резко увеличивающееся сопротивление остаточной воды в канале ствола 2, что снижает скорость и силу удара поршня 39 в упорную шайбу 6. Сброс линя гарпуна 3 происходит до освобождения гарпуна 3 шепталом 57, при этом, верхнее плечо заднего зуба 67 механизма сброса линя, скользя по уходящему назад клиновидному выступу 66, спускового крючка 60 выходит из зацепления с ним, нижнее плечо зуба 67, поворачиваясь на оси и уходя вперед, сбрасывает с себя петли линя, одновременно петли линя сбрасываются и с выступа переднего зуба 10 механизма сброса линя.Формула изобретения
Пневматическое гарпунное ружье для спортивной подводной стрельбы, содержащее трубчатый пневмоаккумулятор с присоединенными к нему головкой-наддульником и задней пробкой с ограничителем хода поршня, размещенный концентрично в пневмоаккумуляторе ствол с отверстием для выброса внутриствольной воды, гарпуном и поршнем, рукоятку, заправочный клапан, спусковой механизм, механизм для укладки и сброса линя, отличающееся тем, что разность между диаметром гарпуна и внутренним диаметром ствола не более чем 1 2 мм, при этом гарпун не соприкасается со стенками канала ствола, площадь отверстия ствола для выброса внутриствольной воды не менее чем вдвое превышает площадь его поперечного сечения, объем пневмоаккумулятора не менее чем в 10 раз превышает внутренний объем ствола, заправочный клапан размещен в задней пробке и совмещен с ограничителем хода поршня, а рукоятка снабжена хомутами крепления и установлена на пневмоаккумуляторе с возможностью регулировки по длине и окружности.РИСУНКИ
Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4findpatent.ru
пневматическое гарпунное ружье для подводной охоты — патент РФ 2496076
Пневматическое гарпунное ружье для подводной охоты состоит из ресивера, ствола, поршня и надульника. Также ружье включает спусковой механизм, шептало с длинным рычагом, основной клапан с подвижной манжетой, упорную крышку и сбрасыватель линя. В конструкции ружья применен вакуумный насос, который состоит из вакуумной камеры и штока вакуумного насоса с клапаном. Изобретение обеспечивает надежность устройства. 3 ил.
Рисунки к патенту РФ 2496076
Изобретение относится к оружию для метания без применения боевых зарядов, а именно к пневматическим гарпунным ружьям для подводной охоты. В конструкции этого ружья была применена клапанная система с задним клапаном. Прототипами являются подводные ружья патент № 2018777, патент № 2154249, серийные ружья «Катран», «Континент». Клапанные ружья имеют достоинства: 1) максимально уменьшается диаметр ствола, 2) применяется легкий поршень, 3) слабая отдача при выстреле, 4) поэтапная зарядка.
В клапанных ружьях есть и недостатки.
1) Ствол перекрывается дополнительной втулкой, в которую входит клапан. Втулка уменьшает диаметр входного отверстия ствола для получения разницы давления, тем самым ограничивается вход сжатого воздуха в ствол. Разница в диаметрах между входным отверстием втулки (куда входит клапан) и выходным отверстием (куда выходит клапан) значительна, от 50% и выше. Чем меньше эта разница, тем медленнее отходит клапан от втулки и тем медленнее стартует рабочий поршень.
2) Если убрать втулку и уменьшить диаметр ствола, возникает другая проблема. Закачка ружья производится через ствол. Чем меньше диаметр ствола, тем больше можно закачать воздуха в ресивер. Проблема заключается в том что, труднее взвести клапан, чем зарядить гарпун, на 50% и выше.
3) Когда клапан в воде отходит от отверстия ствола, на него действует гидродинамическое сопротивление. Скорость открытия ствола напрямую зависит от массы и лобового сопротивления клапана. Все эти недостатки прототипов приводят к минимуму преимущества клапанных ружей.
Целью изобретения является устранение перечисленных недостатков, повышение КПД за счет применения вакуумного насоса. Мягкий спуск, упорный сбрасыватель линя, позволяющий наматывать линь на всю длину ружья, безопасное закачивание ружья с предохранителем, и надежный гидрадемпфер.
На фиг.1 изображена средняя и задняя часть пневматического ружья в положении заряжания. В эти части входят: ресивер 1, ствол 2, поршень 3, задняя пробка 4, задняя упорная втулка 5, крышка вакуумного насоса 6, предохранитель (болт) 7, шток вакуумного насоса 8, вакуумная камера 9, основной клапан 10, шептало, с возвратной пружиной 11, спусковой крючок 12, гайка, втулка, шток спускового механизма 13, рукоятка 14.
На фиг.2 изображено подводное ружье с взведенным сбрасывателем линя 21, в зацеплении с крышкой вакуумного насоса 6.
На фиг.3 изображена передняя часть подводного ружья (надульник). В эту часть входят: передняя пробка 15, ограничитель силы боя 16, передняя втулка надульника 17, демпферная обойма 18, пружина 19, крышка надульника 20.
Ружье работает следующим образом: для безопасной закачки ружья имеется предохранитель в виде дополнительного болта 7, который устанавливается после нажатия на крышку 6 вакуумного насоса, путем закручивания болта 7 через крышку 6 в корпус задней упорной втулки 5, не давая клапану 10 выти из ствола 2. Клапан 10 фиксируется шепталой 11 (фиг.1).
Далее, на надульнике откручивается крышка 20, откручивается не до конца, это позволяет вытаскивать рабочий поршень 3 из ствола 2 при помощи гарпуна для попадания воздуха в ствол и дальнейшего закачивания его через клапан 9 в ресивер 1. Крышка 20 ограничивает выход поршня из ружья полностью. Получается насос в стволе. После закачки ружья, крышка 20 закручивается до упора, выкручивается болт 7, шток вакуумного насоса 8 отводится от клапана 10 с помощью крышки 6, которая становится в зацепление со сбрасывателем линя 21. Между клапаном 10 и насосом 8 образуется вакуум. Поршень 3 при помощи гарпуна заталкивается по стволу 2 до упора с клапаном 10 (фиг.2).
При нажатии на спусковой крючок 12, шток спускового механизма 13 давит на шептало 11, клапан 10 выходит из зацепления и переходит от ствола 2 к штоку вакуумного насоса 8. Шток 8 с крышкой 6 отходят назад, освобождая из зацепления сбрасыватель линя 21. Поршень 3 выталкивает гарпун из ружья.
Для уменьшения звука щелчка, возникающего в момент удара клапана 10 об шток 8 вакуумного насоса, в клапане 10 сделан резиновый демпфер. Шток 8 входит в гидрадемпфер, который помогает гасить звук в воде. Для ограничения силы боя необходимо втулку 16 накручивать на отверстия передней втулки надульника 17, тем самым ограничивать выход воды из ствола. Чем больше давление воды в стволе, тем медленнее будет идти поршень.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Пневматическое гарпунное ружье для подводной охоты, состоящее из ресивера, ствола, поршня, надульника, спускового механизма, шептала с длинным рычагом, основного клапана с подвижной манжетой, упорной крышкой, сбрасывателем линя, отличающееся тем, что применен вакуумный насос, который состоит из вакуумной камеры, штока вакуумного насоса с клапаном.
