G36 (винтовка штурмовая): характеристики и фото

В начале 90-х годов в германском бундесвере проводилась реорганизация армейских структур с последующим перевооружением. Тогда на вооружении состояла хорошо известная в мире винтовка Heckler und Koch G3. Для замены предусмотрена была новая разработка немецких оружейников – G11. Однако НАТО не одобрило эти перемены, поскольку стремилось унифицировать и стандартизировать все стрелковые системы и используемые ими боеприпасы. Так как новая винтовка использовала специальный безгильзовый патрон калибра 4,73 мм, то было принято решение оставить ее для вооружения резервистов, а взамен разработать новое оружие. Этому способствовало воссоединение двух республик – Восточной и Западной Германии - в 1990 году, и сопутствующие ему значительные финансовые затраты. Так и появилось абсолютно новое оружие - немецкая штурмовая винтовка G36.

Причины перевооружения и история создания винтовки

Этим событиям сопутствовали также перемены в НАТО. Альянс активно распространял в войсках новый патрон 5,56 мм, что требовало от Германии оружия, использующего этот патрон. В 1992 году высшее руководство представило концепцию новой системы вооружения – IDZ (Пехотинец будущего). Эта концепция включала в себя штурмовую винтовку, ручной пулемет, которые должны были дополнять состоящий на вооружении MG-3. ИХ назначением была поддержка подразделений пехоты. И германские оружейники активно взялись за разработку новых образцов.

1 сентября 1993 года появилось техническое задание, созданное экспертами из Ведомства по закупке вооружения. После этого стало понятно, что все образцы, которые состоят на вооружении бундесвера, не соответствуют оставленным требованиям. Таким образом, задача еще более усложнилась, ведь теперь предстояло полностью заменить все оружие, а не только один образец. При выполнении заказа появились два основных конкурента – немецкая фирма Heckler und Koch и австрийцы Steyr.

В таких напряженных условиях H&K сумели проявить себя самым лучшим образом. Конструкторы компании сумели за очень краткие сроки создать простое, дешевое, но при этом надежное семейство оружия – автомат HK.50 и основанный на нем пулемет MG.50. Эти образцы оказались во многом лучше, чем популярная тогда австрийская AUG 77 и разработанный на ее базе пулемет AUG/HBAR. Они настолько понравились руководству, что вскоре были приняты на вооружение бундесвера под индексами G36 и MG36. Однако в первые месяцы существования системы было выпущено сравнительно небольшое количество единиц (примерно 35 000 винтовок и 200 пулеметов). Это было связано с финансовыми трудностями в Германии.

Особенности конструкции

Что примечательно, обычно педантичные немцы в этот раз отказались от традиции. Обычно компания использовала принцип работы автоматики своего оружия, основанный на отдаче полусвободного затвора, ствол при этом оставался неподвижен. Система запирания, основанная на роликовом затворе, также была отвергнута. Даже система Калашникова, которая могла стать основой новой винтовки, была отбракована. Для создания автоматической винтовки G36 решили использовать схему другого популярного оружия – американской М16.

Штурмовая винтовка (автомат) G36 состоит из таких частей – ствольная коробка (которая включает в себя несъемный ствол, рукоятку для переноски со встроенным оптическим прицелом), приклад откидного типа, ударно-спусковой механизм с пистолетной рукояткой, магазин и приемник магазина, цевье, подвижная автоматика и штык-нож.

Функционирование автоматики

Принцип работы автоматики стандартный - отвод пороховых газов из канала ствола. В G36 конструкторы реализовали собственное изобретение – оригинальный по конструкции газовый двигатель, который выполнен с разделением затворной рамы, которая теперь не зависит от газового поршня с коротким ходом. При выстреле поршень воздействует на затвор и отводит его в заднее положение. Канал ствола запирается благодаря специальным боевым упорам (всего их 7), при этом затвор нужно повернуть на 30 градусов с помощью стебля. Такая конструкция газоотвода позволила снизить вес винтовки и уменьшить влияние работающей автоматики на устойчивость оружия при стрельбе и снизив вес самого запирающего узла.

Особенности ударно-спускового механизма

УСМ (ударно-спусковой механизм) полностью аналогичен предшественнице – G3. Он собирается в специальной коробке, которая также содержит спусковой крючок, пистолетную рукоятку и скобу. Что повышает удобство управления и ведения огня. Для закрепления коробки на ствольную часть применяют поперечные штифты. Сам же УСМ – куркового типа. Он рассчитан на ведение как одиночного, так и автоматического огня. Предохранитель и переводчик режима огня совмещены, двусторонний флажок, выполняющий эту задачу, установлен над пистолетной рукояткой, что облегчает переключение режимов стрельбы в бою. При этом заводские установки могут различаться – винтовку могут поставлять с различными комбинацями режимов - ведение только одиночного огня, одиночный и автоматический огонь, одиночный и очередями по два выстрела, или же с тремя режимами сразу.

Гарнитура и эксплуатационные показатели

Еще одна конструктивная особенность оружия – возможность ведения огня как с правой, так и с левой руки. Рукоятка перезаряжания смонтирована на верхней части ствольной коробки таким образом, что может откидываться в любую сторону на 90 градусов. Она воздействует на подвижные части автоматики при отводе назад. При стрельбе рукоятка движется вместе с рамой затвора. По сравнению с винтовкой G3 в ее конструкцию внесли много изменений, которые улучшили функционирование системы перезарядки, особенно в неблагоприятных условиях. При этом ствольная коробка надежно защищена от загрязнений, так как прорезь для прохода рукоятки убрана. Выброс стреляных гильз происходит через специальное экстракционное окно на правой стороне ствольной коробки. Оригинально выполнена и ручка для переноски винтовки, установленная на верхней части ствольной коробки сразу над рукояткой перезарядки. Таким образом, центр тяжести винтовки находится как раз под ручкой переноски. Еще одна ее функция – возможность прицеливания, так как приспособления для этого смонтированы в ее задней части. Отличительная особенность этой винтовки – постоянный трехкратный прицел. Он рассчитан на расстояние примерно в 800 метров и оснащен лазерным целеуказателем. Кроме того, есть также и стандартный коллиматорный прицел, позволяющий вести эффективную стрельбу на расстоянии до 200 метров. Также рукоятка позволяет монтировать на ней другие прицелы – к примеру, фирма Zeiss выпустила для этой винтовки ночной прицел Hensoldt AG без подсветки, стрельба с ним возможна на расстояние до 350 метров.

Удобство и компактность

Еще одно отличительное свойство, которым обладает немецкая автоматическая винтовка G36 – исключительная компактность. Поскольку современные войска чрезвычайно маневренны, им необходимо не только эффективное и простое, но и удобное оружие. Именно с этой целью конструкторы внедрили в конструкцию G36 откидной приклад, который уменьшает общую длину оружия с 1000 мм до 758 мм, что позволяет пехоте комфортно высаживаться с бронетранспортеров или совершать прыжки с парашютом.

Питание оружия

Штурмовая винтовка G36 питается боеприпасами из магазина, емкость которого - 30 патронов. Его выполняют из прозрачной пластмассы, которая позволяет следить за расходом патронов, также на боковых сторонах он имеет специальные выемки, позволяющие крепить запасной магазин. Для комфортного наполнения магазина сделана обойма емкостью 10 патронов и переходник. Непосредственно в бою используются строенные или спаренные магазины, что повышает боекомплект, носимый стрелком. Поскольку приемник сделан с учетом стандартов НАТО, то винтовка может использовать любые магазины с патронами 5,56 НАТО.

Конструкция и особенности ствольной коробки

Ствольную коробку штампуют из листовой стали. При этом разработчики не стесняются экспериментировать и применяют в производстве такие новшества, как фасонный прокат, порошковая металлургия или литье по выплавленным моделям. Вместе с тем для производства таких важных частей, как УСМ, приклад, магазин, ствольная накладка используются распространенные материалы вроде ударопрочного полиамида или армированной стеклонитью пластмассы.

Для уменьшения теплового излучения при стрельбе, с целью маскировки стрелка от тепловизоров все металлические части винтовки подвергаются обработке - на них наносится специальное теплоизолирующее покрытие.

Боевые характеристики, особенности применения

Испытания, проведенные на полигонах и в процессе эксплуатации, показали, что винтовка обладает высокими боевыми характеристиками. Эксперты отмечали, что при стрельбе практически полностью отсутствует опрокидывающий момент, оружие устойчиво при стрельбе очередями. В частности, этот результат достигнут благодаря компоновке. Подвижные детали автоматики располагаются выше ствола, а ложа находится с ним на одной оси. Кроме того, звук при выстреле довольно тихий, по сравнению с другим оружием. Да и кучность боя на высоте; G36 - винтовка, которая впервые за много лет продемонстрировала гораздо более высокую производительность, чем у лучших образцов натовских винтовок. К примеру, при стрельбе короткими (3-5 выстрелов) очередями на дальность 100 м разброс не превышал 12 см наряду с высокой живучестью ствола (около 10 000 выстрелов) это дает значительное преимущество перед противником. Основной вид огня - автоматический, как правило, стреляют очередями до 5 выстрелов, но можно также вести стрельбу длинными (до 10 выстрелов) очередями, а из пулемета MG36 - непрерывно.

Семейство H&K

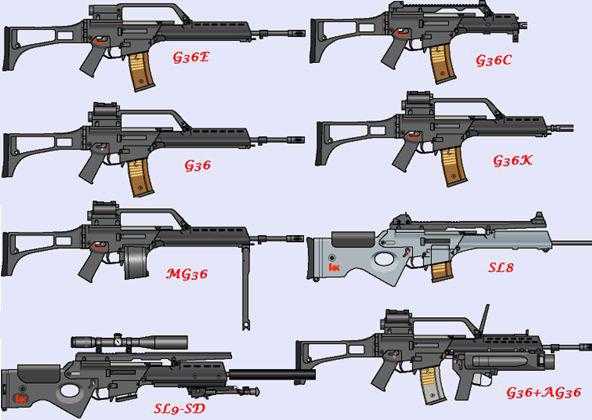

На основе этой винтовки Heckler&Koch разработали целое семейство оружия, которе включает в себя пулемет MG36, а также карабины G36 K и G36 C. При этом немецкая винтовка G36 - оружие, которое очень легко превратить в пулемет, для этого стрелку достаточно установить тяжелый ствол с сошками, а также присоединить к приемнику магазин на 100 патронов, разработанный специально для таких случаев. Особенность магазина в том, что он также изготовлен по стандарту НАТО STANAG 4179 и его применение в пулемете оказалось весьма удачным.

Переняли немецкие оружейники и мировую тенденцию - создавать на базе винтовки множество образцов (от пистолета-пулемета до тяжелого пулемета). У американцев отправной точкой стала М16, у России - АК-74. Вслед за ними и немцы стали разрабатывать другие образцы личного оружия. Тогда в армии образовалась ниша, которую когда-то занимали пистолеты-пулеметы. Они были рассчитаны на стрельбу на ближней дистанции из-за маломощного патрона. Как показал опыт использования американцами во время Вьетнамской войны карабинов M4 и XM177, войска любой страны нуждаются в наличии компактного и довольно мощного оружия для боя в городских условиях, а также джунглях, лесу и т. д. В таком образце нуждался и бундесвер.

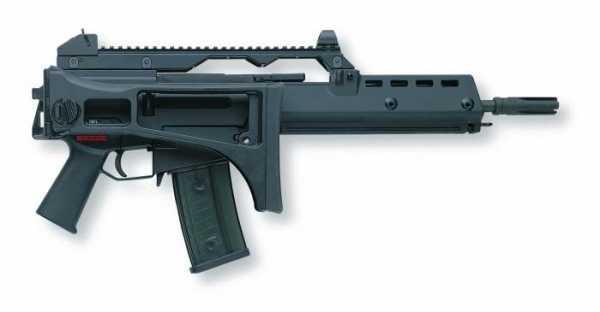

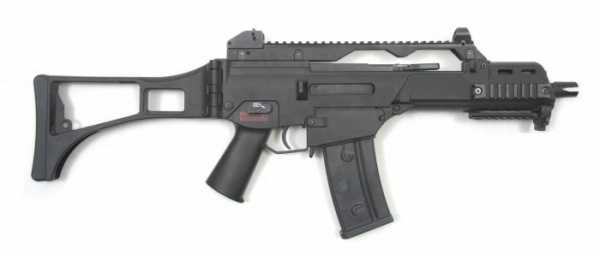

Для решения проблемы конструкторами был создан компактный вариант G36 - винтовка укороченная (карабин) с длиной ствола 318 мм. Но это вызвало необходимость использования более мощного дульного тормоза, так как отдача при выстреле значительно увеличилась. Для использования в спецподразделениях карабин можно комплектовать ночным прицелом, целеуказателем, а также тактическим фонарем. Основным преимуществом осталась возможность использования того же самого патрона, что и для G36. Уже в 1996 году это семейство приняли на вооружение бундесвера, и налажено их серийное производство. Также были разработаны модели на экспорт, обозначенные сначала буквой E, а позднее - V. Они оснащались 1,5-кратным прицелом без целеуказателя. Немного позже появилась еще одна модель - HK G36 C, в которой рукоятку для переноски заменили планкой Пикатинни, что позволило крепить на ней абсолютно все прицелы и приспособления, стандартизированные НАТО.

Боевое применение

Первое боевое применение винтовки произошло во время конфликта в Косово, где принимал участие и бундесвер. Это дало возможность испытать оружие в условиях, которые максимально похожи на боевые, так как фактически немцы в боях не участвовали. Тем не менее винтовка подтвердила свою высокую боевую эффективность, ремонтопригодность, возможность эксплуатации в любых условиях и надежность. В настоящее время серию G36 используют немецкие войска в Афганистане, с 2001 года. Также винтовка HK G36 использовалась во время конфликта в Чечне, часть была захвачена российскими войсками как трофеи.

В настоящее время немецкая винтовка G36 состоит на вооружении ряда стран - Литвы, Испании, Великобритании, спецназом США, Польши, Франции и Албании.

Страйкбол и другие виды применения

Сейчас Heckler&Koch активно поставляют оружие и на гражданский рынок. В частности, для гражданского использования разработали образец SL8, который рассчитан на стрельбу только одиночными выстрелами. Также есть страйкбольные (G36 - винтовка, страйкбол с которой становится увлекательным и легким занятием), охотничьи и спортивные модификации, которые, как и "родитель", показывают исключительные характеристики и результаты.

Поэтому, без сомнения, штурмовая винтовка G36 является одним из высококлассных образцов оружия - она легкая, надежная, удобная, высокоэффективная в боевых условиях и точная. При этом она достаточно распространена и не является секретной - G36 - винтовка, фото которой можно свободно найти в Интернете или книгах.

fb.ru

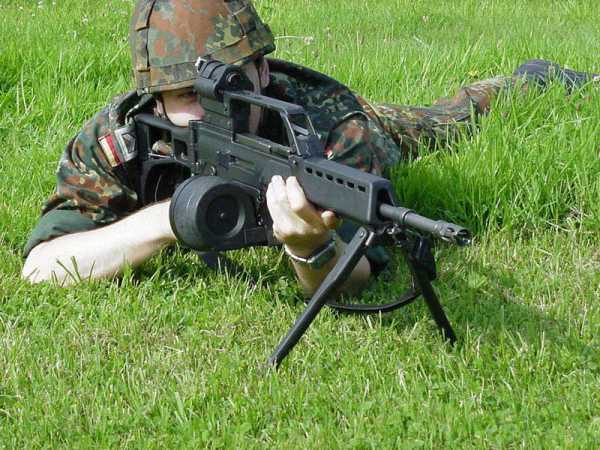

Германский ручной пулемет MG36 » Военное обозрение

Воссоединение в 90–м году Восточной и Западной Германий потребовало настолько значительных финансовых затрат, что руководству бундесвера пришлось свернуть большинство дорогостоящих программ, среди которых оказалась и практически готовая к серийному производству безгильзовая штурмовая винтовка G11. Кроме того, к этому побуждало стремление шире использовать немецкие контингенты в составе международных сил за пределами страны. А использование нестандартного патрона могло стать в этом вопросе серьезным препятствием. В связи с этим в 92-м году военное руководство подняло вопрос о разработке 5,56-миллиметровой штурмовой винтовки и ручного пулемета унифицированного с ней.

Эксперты бундесвера посчитали, что ни имеющиеся НК33 и НК41, ни 5,56-миллиметровые варианты автоматов «системы Калашникова» (они же «серия 940» и «штурмовые винтовки StG К 90») разработанные в бывшей ГДР не подходят для этого. Претендентами на создание винтовки стали «Штейр-Даймлер-Пух» (Австрия) и «Хеклер унд Кох» (Германия). Планировалось приобрести около 26 тыс. винтовок и 2 тыс. пулеметов.


Как и следовало ожидать, компанией «Хеклер унд Кох» была проявлена наибольшая оперативность. Вскоре было представлено достаточно дешевое семейство – ручной пулемет MG50 и штурмовая винтовка НК50. В 1996 году их приняли на вооружение под обозначениями MG36 и G36, соответственно. В первом квартале 96-го года началось серийное производство 5,56-миллиметрового комплекса стрелкового оружия.

Одной из особенностей штурмовой винтовки G36 является возможность быстрой переделки в MG36 установкой тяжелого ствола имеющего легкие проволочные сошки и двухдискового («барабанного двойного») магазина C-MAG на 100 патронов. В обоих вариантах длина ствола одинакова. Для частей спецназначения создали карабин G36K, длина ствола которого составляет 318 миллиметров. Финансовые трудности стали причиной ограниченной закупку данных образцов количеством, достаточным лишь для «ограниченных контингентов». В 99-м году солдаты бундесвера вошли в югославское Косово, имея на вооружении MG36 и G36.

Конструкторами «Хеклер унд Кох» для ускорения разработки была использована компоновка опытной винтовки НК36, которую фирма создала еще в конце 70-х гг., УСМ от G3 и модифицированную схему автоматики о т американской Ml6. Оружие конструктивно состоит из ствольной коробки с переносной рукояткой оснащенной оптическим прицелом и стволом, подвижных деталей автоматики, откидного приклада, УСМ с пистолетной рукояткой, магазина, приемника магазина, штыка-ножа и цевья.

Ствольная коробка изготавливается из листовой стали методом штамповки. При этом многие элементы конструкции оружия спроектированы таким образом, что учитывают новейшие прогрессивные методы производства, включая: литье по выплавляемым моделям, фасонный прокат, штамповку, порошковую металлургию.

Многие детали не имеют строгих допусков, что дает возможность использовать винтовку в условиях грязи и большой запыленности. Так, для удешевления и упрощения производства в конструкции оружия (ствольная накладка, коробка ударно спускового механизма, магазины, приклад) широко используются полимерные материалы из стеклонаполненного ударопрочного полиамида.

Металлические детали оружия покрываются специальным теплоизолирующим покрытием. Это существенно снизило тепловое излучение оружия при ведении огня, и, следовательно, уменьшило демаскирующие признаки, усложнив тем самым противнику засечку стрелков в ночных условиях тепловизионными приборами.

Работа автоматики обеспечивается отводом пороховых газов. Особенностью оружия был боковой газовый двигатель оригинальной конструкции, выполненный с разделением ведущей детали подвижной системы автоматики – затворной рамы, которая не зависела от штока газового поршня. Шток и газовый поршень воздействуют на переднюю часть затвора, перемещая его в заднее крайнее положение. Поворотом затвора имеющего семь боевых выступов производится запирание канала ствола. Криволинейный паз в затворной раме поворачивает затвор на 30 градусов. Данное решение газоотводной системы позволило создать относительно легкое оружие, уменьшив массу запирающего узла и снизив влияние подвижных частей на устойчивость оружия.

Ударно-спусковой механизм смонтирован в специальной коробке. Спусковой механизм позволяет вести одиночный и автоматический огонь. Флажок переводчика (также являющийся предохранителем) двусторонний, выведен над пистолетной рукояткой с обеих сторон ствольной коробки. Управляется большим пальцем руки, которая стреляет. Конструкция дает возможность вести огонь с правого и левого плеча.




Для перезаряжания используется складывающаяся автоматически подпружиненная рукоятка, установленная на затворной раме. Она при отводе назад воздействует на подвижные части оружия. Рукоятка перезаряжания, которая размещена на ствольной коробке, для взведения затвора откидывается вправо или влево. Защиту от загрязнения повышает отсутствие открытой прорези для прохода рукоятки. Для удаления стреляных гильз в ствольной коробке с правой стороны выполнено окно.

Над центром тяжести ручного пулемета расположена съемная рукоятка, служащая для переноски. Прицельные приспособления смонтированы на ней.

Характерным отличием является отсутствие каких-либо механических прицельных приспособлений – они заменены постоянным трехкратным оптическим прицелом ZF 3x40, рассчитанным на дальности 70 – 1000 метров и вмонтированным в рукоятку переноски и коллиматорным прицелом, позволяющий вести огонь на дальности до 200 метров. Кроме того, на рукоятку может устанавливаться ночной бесподсветный прицел «Хенсольдт», допускающий ведение ночью прицельного огня по грудной фигуре на дальности прямого выстрела (до 350 метров).

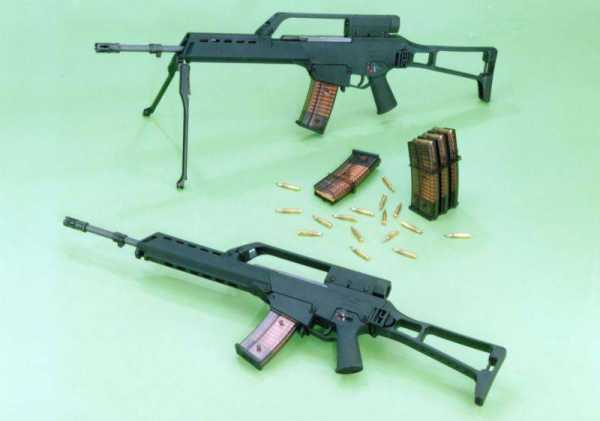

Для стрельбы может использоваться патрон MI93. Из MG36 и G36 возможен огонь винтовочными гранатами с пламегасителя (наружный диаметр 22 миллиметра) закрепленного на стволе на дульной части. Любопытно, что штык-нож был заимствован у автомата АК-74 гдровского производства.

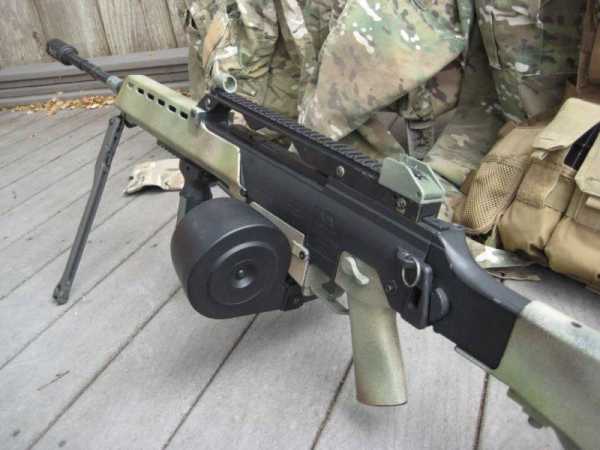

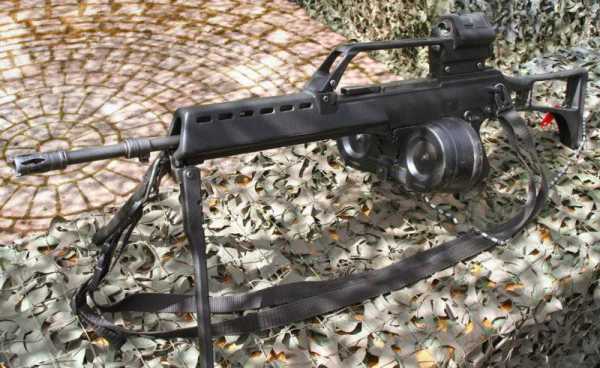

Несмотря на возможность использования магазина на 100 зарядов, основным для ручного пулемета является 30-зарядный магазин, выполненный из прозрачного пластика (позволяет контролировать наличие патронов визуально) и имеющий специальные приливы на боковых гранях, предназначенный для установки запасного магазина.

Магазин отвечает стандарту STANAG 4179 принятому в странах-членах НАТО. Заряжание магазина производится при помощи специального переходника из обоймы на 10 зарядов. На оружии в боевых условиях крепятся строенные магазины (боекомплект, который носится непосредственно на оружии, равняется 90 патронам).

Егеря, в каждом отделении два пулемета: MG3 и MG36

Штурмовая винтовка G36 при стрельбе очередями показала хорошую кучность – с расстояния 100 метров очередь, состоящая из 5 выстрелов, дает рассеивание менее 12 сантиметров. Так как тяжелый ствол MG36 той же длины, что и у винтовки показатели кучности схожие. Основной режим стрельбы из G36 – короткие очереди до 5 выстрелов; из MG36 — непрерывный или очереди до 15 выстрелов.

Технические характеристики штурмовой винтовки G36/ ручного пулемета MG36:
Патрон - 5,56x45;
Масса - 4,1 кг/4,25 кг;
Длина с откинутым прикладом – 998 мм;
Длина со сложенным прикладом – 758 мм;
Длина ствола – 480 мм;
Прицельная дальность – 800 м;
Начальная скорость пули – 925 м/с;
Темп стрельбы – 750 выстрелов в минуту;
Емкость магазина - 30 патронов/30, 100 патронов.

topwar.ru

Конец службы штурмовой винтовки в вооруженных силах Германии HK G36

Министр обороны Урсула фон дер Лейен (Ursula von der Leyen) 8 сентября 2015 официально объявила о том, что служба штурмовой винтовки от Heckler & Koch близится к концу. Так встал вопрос на миллион долларов. Какая модель придет на замену списанной G36 в 2019 году?


Стефан Перей (Stefan Perey)

Конец службы: эпоха, в которой штурмовая винтовка Heckler & Koch G36 калибра 5.56x45мм NATO находилась на вооружении немецких вооруженных сил, кажется, наконец, достигла своей цели.

Винтовка G36 калибра 5.56x45мм NATO всемирно известного производителя Heckler & Koch из Оберндорфа-на-Неккаре в Швабский области Германии была принята на вооружение в 1997 году на основе официальных спецификаций. Она была разработана для 20-ти летнего срока службы, до которого, по крайней мере, дожили ранние винтовки самых первых партий в 2017 году.

Теперь, к сожалению, решение министра обороны означает то, что в будущем не будет даже модифицированного или улучшенного варианта HK G36 на вооружении вооруженных сил Германии.

Многолетние партнеры: вооруженные силы Германии и Heckler & Koch

Heckler & Koch был уважаемым поставщиком для вооруженных сил Германии с того момента, как появилась на свет Федеративная Республика Германии. Давайте не забывать, что винтовки Heckler & Koch G3 калибра 7.62x51мм NATO – автоматическое оружие с полусвободным затвором, были приняты на вооружение Бундесвера еще в далеком 1959 году.

Распад Варшавского договора в начале 1990х годов ощутимо ударил по военной промышленности Германии. Футуристическая винтовка Heckler & Koch G11 под безгильзовые патроны калибра 4.73x33мм, первоначально была предназначена для замены G3 калибра 7.62x51мм NATO, но в связи с сокращением расходов на оборону и проблемами с самим оружием это закончилось тем, что она до сих пор томится в коллекциях военных артефактов для изучения заинтересованными историками.


Первый прототип HK 50, предшественник Heckler & Koch G36



Heckler & Koch HK50 псевдоним G36 с начала 90-х годов

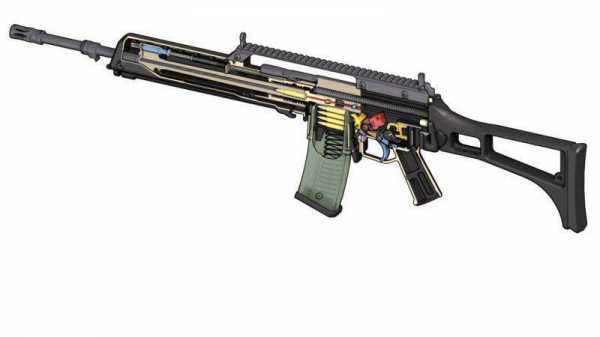

Модель HK G36 в разрезе


В 1992 году Германия решила ввести новую штурмовую винтовку, предназначенную для стрельбы патронами калибра 5.56x45мм, которые были приняты в качестве стандарта НАТО с 1986 года.

Тенденция в сторону малых низкоимпульсных калибров явно возникала по причине того, что такие партнеры НАТО в Европе, как Великобритания с ее Enfield SA 80, Франция с FAMAS или Бельгия с FNC, а также Соединенные Штаты с М-16, уже последовали этому примеру.

Бюджетные ограничения были продиктованы одной из технических спецификаций: определить подходящий дизайн, который уже был разработан.
Две винтовки: австрийская Steyr AUG и немецкая Heckler & Koch HK50 вошли в окончательный список и были отправлены в 91 технический центр бундесвера в Меппене для всесторонних испытаний.

Ранее, радикальный передел мировой державы, которая звучала похоронным звоном для крупного проекта G11, загнал HK почти к стене и компания, в конечном итоге, была поглощена британской корпорацией Royal Ordnance.

Таким образом, проект HK 50 предоставил компании HK шанс снова встать на ноги. Компания отказалась от идеи винтовки с полусвободным затвором с роликовым торможением и корпусом из штампованной стали, обратившись вместо этого к оружию с газоотводной автоматикой с коротким ходом газового поршня и поворотным затвором в корпусе из армированного полимера.

Рассвет новой служебной винтовки 5.56x45 пришелся на 8 мая 1995 года, когда генерал-руководитель Управления вооружений немецких войск санкционировал принятие на вооружение штурмовой винтовки, таким образом, благословив HK50 под новым официальным индексом G36. Высоко символическая передача состоялась 3 декабря 1997 года, когда Рюдигер Петерейт (Rüdiger Petereit,), директор Федерального бюро оборонных технологий и закупок (BWB), представил G36 генерал-майору Райнеру Феллу (Reiner Fell), начальнику командования тыла СВ, описывая данное событие как начало "особого периода в истории оружия".

Развитие отношений: какое именно оружие было заказано вооруженными силами Германии?


Текущий дизайн: G36 KA4 с оптическим прицелом EOTech с подсветкой, кратностью 3x, свето-лазерным модулем и подствольным гранатометом AG 36 40x36мм

Несмотря на шумиху в СМИ и обсуждения G36 Heckler & Koch, всегда необходимо иметь в виду, что эта штурмовая винтовка была введена в то время, когда "9/11", глобальная война с терроризмом, и немецкие солдаты вели борьбу за границей в пустынной местности в Афганистане и в Ираке, было довольно немыслимо то, что винтовка продолжала обеспечивать превосходную ценность за деньги.

Heckler & Koch поставлял то, чего требовали технические характеристики в сравнительно мирный период. Кроме того, 55 стран в настоящее время используют штурмовую винтовку Heckler & Koch, среди них 35 стран НАТО, принадлежащие к НАТО или к Североатлантическому альянсу. Кажется, за такое длительное время не было никаких жалоб со стороны клиентов, что означает, что весь "скандал со штурмовой винтовкой" не что иное, как чисто немецкий вопрос.

Но, бесспорно, негативные сообщения в средствах массовой информации участились с 2012 года, утверждая, что когда-то разогревшаяся при стрельбе G36 имеет тенденцию к неточной стрельбе, и что эффективная борьба против вражеских сил более или менее невозможна. Эти претензии привели к дискуссиям и спорам между немецким Министерством обороны (в этом случае Федеральным ведомством оборонных технологий и закупок) и производителем из Шварцвальда. Утверждение, что в экстремальных условиях зарубежных операций штурмовая винтовка может стать настолько неточной, что теряет доказательства своей точности, нанесло сильный удар по имиджу известного производителя, задев инженерное мастерство.


Временным решением сейчас стало немедленное обеспечение штурмовыми винтовками 600 G27P калибра 7.62x51мм NATO, на основе дизайна HK 417

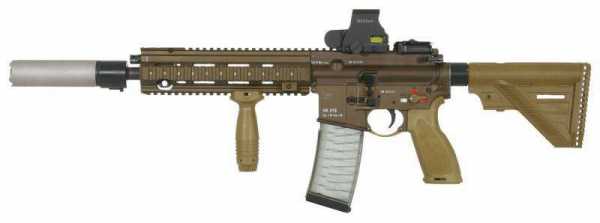

HK 416 A5 калибра 5.56x45мм, несомненно, станет одной из многих альтернатив G36

Если кратко резюмировать: в марте 2012 года, немецкие вооруженные силы представили "цикл стрельбы в условиях приближенных к развертыванию Миссии" (EBZ) в качестве стандартной операционной процедуры, которая описывает весь дневной цикл стрельбы по 150 патронов в 20 минут.
Производитель взял этот EBZ для проведения тестов дома с 10 различными моделями G36, изготовленными в период с 1996 по 2008 год, что привело к публикации доклада на 134 страницах "Штурмовая винтовка G36 - анализ дисперсии и поведения точности оружия, когда оно перегревается после длительного отстрела".

Естественно, как и с любым другим оружием, законы физики означают, что перегретое оружие будет производить более большое рассеивание выстрелов, и G36 не исключение.

Но столь же верно, что - в отличие от предвзятых СМИ - эта степень увеличенного рассеивания выстрелов и потеря точности, как правило, скорее исключение, чем правило, хотя используемые боеприпасы, конечно, являются дополнительным фактором (​​боеприпасы с двойным сердечником MEN DM 11 также подверглись критике).

И так случилось неизбежное: Федеральное управление оборонных технологий и закупок подало заявки на гарантийное обслуживание, основываясь на существенных недостатках перегрева и вопросах, связанных со служебной винтовкой. Это привело к дальнейшим испытаниям, проведенным независимыми институтами, и в апреле 2015 года Урсула фон дер Лайен (Ursula von der Leyen) впервые выразила свое мнение по поводу того, что необходимо будет немедленно заменить G36.

Был ли скандал, связанный со штурмой винтовкой, делом немцев?

В этой связи интересно отметить, что в вводном пункте к самой последней, заключительной части доклада Федерального бюро бундесвера оборудования, информационных технологий и сервисной поддержки (BAAINBw) частично реабилитирует G36. К сожалению, мы до сих пор не в состоянии просмотреть полный отчет, хотя лишь предисловие генерал-майора Эриха Конена (Erich Könen), начальника наземного боевого департамента в BAAINBw, спровоцировало политическую бурю.


Никто не мог бы догадаться, что для первого этапа Второй мировой войны, немецкие солдаты будут призваны использовать HK G 36, когда оружие было введено в 1997 году

Слухи, распространенные 13 мая 2015 года, говорили о том, что оппозиционные политики обвиняют министерство обороны в редактировании окончательного доклада перед его представлением немецкому парламенту, хороня предисловие.

Эксперт по обороне Партии зеленых, Тобиас Линднер (Tobias Lindner) призвал Урсулу фон дер Лайен (Ursula von der Leyen) немедленно представить предисловие Комитету обороны.

"Министр должна объяснить, почему она обеспечила парламент неполной информацией". Сильные мира сего были вынуждены опубликовать спорное предисловие онлайн, доступное для всех, кто заинтересован в его прочтении. И, в самом деле, предисловие содержит проход, который, как представляется, ставит под сомнение решение о выводе G36. Вот цитата из раздела, о котором идет речь:

"Важно прояснить то, что для того, чтобы понять доклад, что его цель не заключается в проведении оценки других функциональных свойств штурмовой винтовки G36, связанных с его массой, надежностью и функциональностью.

Боевая ситуация "засада" была выбрана в качестве, принимая поперечное сечение ее основных тактических принципов, кажется, лучше всего подходящей для "требовательной боевой обстановки", чтобы проанализировать последствия мы попросили провести расследования.

Эти ситуации встречаются и выполняются во всех степенях интенсивности и компетентности. Засады составляют боевые ситуации, в которых боевые войска и вспомогательные силы могут быть втянуты в любое время. В этих случаях, солдаты оказываются вынужденными справляться с высокой интенсивностью боя.
Вооруженные силы будут призваны в процессе обзора для оценки вероятность их возникновения. Результат этого исследования обеспечит вооруженные силы пониманием того, как работает G36 в чрезвычайно требовательной технической области, что, следовательно, позволит им сделать выводы для подготовки и выполнения миссии в рамках своих оперативных и вспомогательных обязанностей. Отборочный комитет G36 считает, что G36 остается надежным и функциональным оружием. В докладе не содержится никаких указаний на то, что винтовка G36 представляет собой риск для стрелков, и такого риска нет ни в каком-либо моменте во время развертывания оружия ".

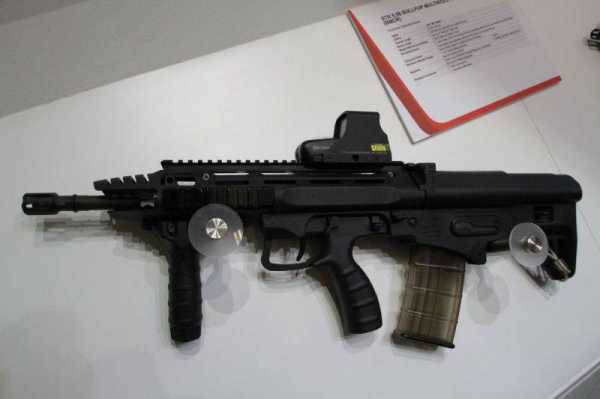

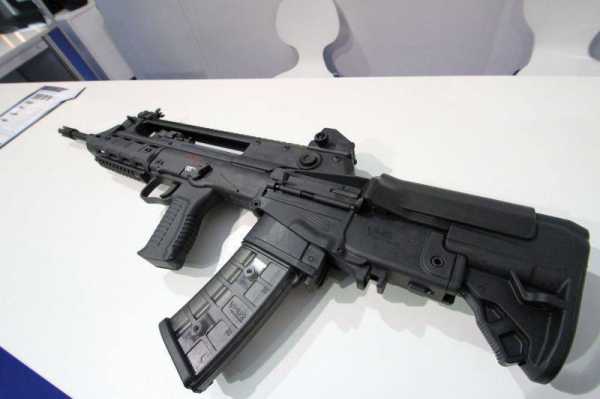

Конструкция булл-пап других производителей: хорватская модель VHS-2 от HS Products
ST Kinetics BMCR из Сингапура не будут включена в процедуру отбора нового вооружения для немецкой Армии

Интересное временное решение - также от Heckler & Koch

Теперь, 600 единиц штурмовых винтовок G27P, основанных на HK 417 калибра 7.62x51мм и 600 единиц легких пулеметов MG4 калибра 5.56x45мм от Heckler & Koch, будут приобретены для покрытия неотложных нужд.

Это вызвало ярость у оппозиционных партий, таких как Союз 90 / Партия зеленых и Левых, которые заявляют о кумовстве и "обращении браконьеров в егерей". Это тем более удивительно, так как закупки, которые начнутся в ноябре этого года и завершатся к концу 2016 года, безусловно, являются умным ходом, если учесть нынешнюю структуру и логистику в рамках вооруженных сил Германии.

В конце концов, солдаты, служащие на местах в кризисных регионах смогут использовать оба из этих типов оружия сразу же, без затрат времени на серии испытаний или на другие вопросы, связанных с их развертыванием миссии.

Перспективные кандидаты придут на смену HK G36


В группе компактных штурмовых винтовок булл-пап, Steyr AUG A3 калибра 5.56x45, скорее всего, будет фавориткой в переоснащении вооруженных сил Германии

Урсула фон дер Лайен (Ursula von der Leyen) с горечью подчеркнула, что новый автомат - которые планируется принять на вооружение с 2019 года - будет отобран в рамках открытого, прозрачного тендера.

Здесь стоит отдельно отметить, что Турция стала первым государством-членом НАТО, которое снова ввело винтовку MPT76 калибра 7.62x51мм NATO, взамен казалось бы более современного оружия калибра 5.56мм.

Действительно, новая турецкая штурмовая винтовка имеет поразительное сходство с HK 417 того же калибра.

Если мы предположим, что немецкие вооруженные силы вряд ли инициируют общий переход с калибра 5.56x45 обратно на 7.62x51мм NATO, остается вопрос, какие новые штурмовые винтовки калибра 5.56мм будут закупаться в качестве замены для примерно 167,000 единиц HK G36, которые использует бундесвер в настоящее время? Это один из тех вопросов, как тот, что говорит о том, смогут ли найти достойную альтернативу штурмовым винтовкам, находящимся на вооружении партнеров по альянсу НАТО.


Beretta ARX-160 является одним из современных представителей традиционных штурмовых винтовок 5.56, в которых магазин расположен перед спусковым крючком

Франция также находится в поисках замены ее ветерана - 5.56мм винтовки по схеме булл-пап FAMAS, и она действительно уже инициировала тендер на закупку штурмовых винтовок.

Enfield SA80 из Великобритании, также в дизайне булл-пап, было поручено выполнить модернизации и модификации на заводе Heckler & Koch.
Как и их несколько шаткие коллеги из Соединенных Штатов, M16A4 / M4A1, обе эти европейские системы оружия продемонстрировали свои слабости и, скорее всего, на одно место ниже HK G36 с точки зрения обращения и функциональной надежности. Таким образом, они вряд ли станут жизнеспособной альтернативой.

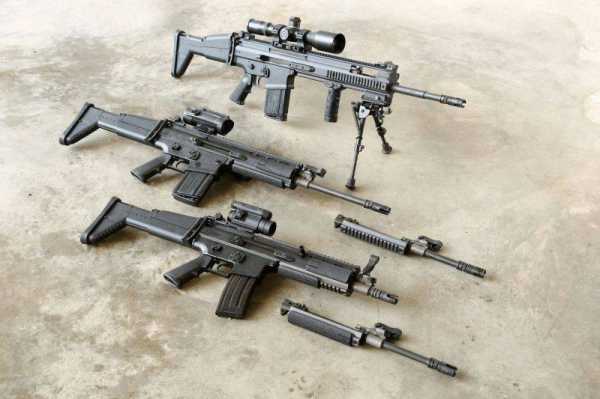

Семейство бельгийского вооружения FN SCAR компании FN Herstal состоит из современных штурмовых винтовок с модульной конструкцией

Если в планы входит выбрать кандидата из мира компактных штурмовых винтовок в дизайне булл-пап, то более привлекательные аргументы были бы в пользу австрийской штурмовой винтовки Steyr AUG A3, которая вскоре отметит свое 40-летие напряженной военной службы и уже вошла, по другому поводу, в шорт-лист немецких вооруженных сил, или в пользу более поздней израильской штурмовой винтовки IWI Tavor TAR21.

Но есть много рыбы в море, так что даже традиционно построенные современные штурмовые винтовки с магазинами, расположенными в передней части спускового крючка могут стать интересными вариантами.

В них войдут следующие марки (в алфавитном порядке, без претензий на комплектность): Beretta ARX-160, Remington Defense / Bushmaster ACR, Caracal 816S (более известные в Германии варианты самозарядного гражданского оружия Haenel CR223), CZ 805 BREN A1, FN SCAR, SIG MCX или Steyr STM 556.

Само собой разумеется, что эта группа не должны упускать из виду HK416 A5 (псевдоним G38), который американские и немецкие элитные подразделения уже успешно использует и который в настоящее время является одним из горячих претендентов на замену М4 в американских вооруженных силах.

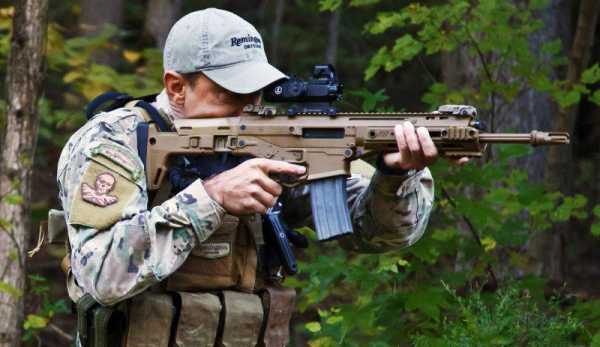

Remington Defense Adaptive Combat Rifle (ACR) с модульной конструкцией
CZ 805 BREN A1 калибра 5.56x45мм NATO из Чехии

До сих пор нет четких указаний, как выбрать преемника HK G36, но мы надеемся, что эта статья и фоновые знания, которые она содержит, ввела наших читателей в курс дела и дала высокую оценку, процитировав прессу и политические дебаты, как развивается этот вопрос.


Мы также ввели инновационную мульти калибровую штурмовую винтовку SIG MCX через его темпы

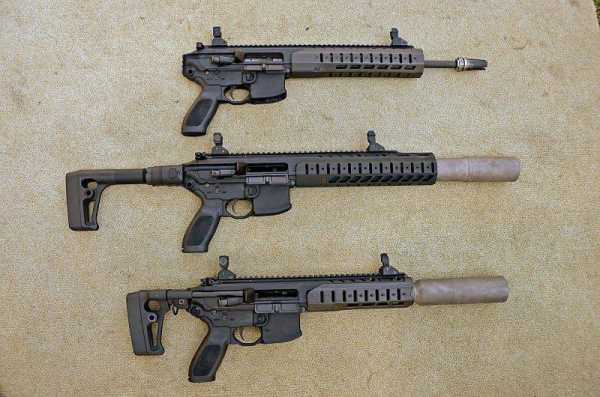

Также альтернатива HK G36: SIG Sauer MCX

Мы будем держать вас в курсе этой истории, наблюдая за тем, как она развернется.

topwar.ru

Хеклер и Кох Г36 — Википедија, слободна енциклопедија

Хеклер и Кох Г36

Врста јуришна (аутоматска) пушка
Порекло  Немачка
Употреба
Употреба у ПТЈ, Специјална бригада Војске РС, пољски ГРОМ, немачки КСК и друге специјалне јединице света
Бојно деловање
Производња
Произвођач Хеклер и Кох
Варијанте Г36, Г36К, Г36Ц
Спецификације
Тежина Г36 3,63 kg
Дужина (извучен кундак): 999

(увучен кундак): 758 mm

Дужина цијеви 480 / 318 / 228 mm
Калибар 5,56 × 45 mm
Врста операције позајмица барутних гасова
Начин дејства јединачнo, рафалнo
Брзина паљбе 750 мет/мин
Брзина зрна 920 m/s
Макс. еф. домет до 600 m
Одвојиви магацин 30 / 100 ком.
Нишан механички, оптички

„Хеклер и Кох Г36“ је аутоматска или јуришна пушка немачке прозводње. Развијена је деведесетих година, као замена за пушку Г3 у немачким оружаним снагама. Повод је био прелазак са калибра 7,62 × 51 mm на калибар 5,56 × 45 mm у оквиру НАТО стандардизације. Уместо унапређења дотадашњих модела, у Бундесверу је одлучено да се покрене развој потпуно новог оружја око овог метка.

Пушка за сада представља стандардно оружје немачких оружаних снага, а 2015. је најављено њено повлачење из наоружања борбених јединица. [1][2] Налази се и у употреби у војним и полицијским снага већег броја земаља (САД, Шпанија, Норвешка, Црна Гора, Албанија, Србија и друге).

Oпис и детаљи конструкције[уреди]

Пушку одликују одлична балансираност и ергономија. Потпуно је прилагођена и леворуким стрелцима. Може се склопити и расклопити без икаквог алата, што је чини веома лаком за одржавање.

Да би тежина била у што већој мери умањена, конструктори су сандук, кундак и већину делова израдили од ојачаног полимера, а најважнији делови су остали челични.

Стандардни, одвојиви оквир (капацитета 30 метака) такође је израђен од прозирног полимера (један од најпрепознатљивијих конструкционих детаља Г36) и помоћу спојница се може бочно повезивати са другим оквирима (до 5). Треба рећи да овај оквир није у складу са НАТО СТАНАГ оквирима. Поред овог, у употреби је и добош од 100 метака, који се испоручује на захтев купца.

Опруга за ослобађање оквира нала

sr.wikipedia.org

Германская штурмовая винтовка G.36 - Энциклопедия оружия и боеприпасов

В 1992 году высшее военное руководство Германии поставило на повестку дня вопрос о принятии на вооружение бундесвера нового образца штурмовой винтовки и унифицированного с ней легкого ручного пулемета для использования их в качестве оружия поддержки пехотных подразделений. Ведущей оружейной фирме ФРГ Heckler und Koch вновь удалось проявить свои высокие деловые и организационные качества. В сжатые сроки ее конструкторы создали новое упрощенное и достаточно дешевое семейство автоматического оружия с фирменной маркой Heckler und Koch - штурмовую винтовку НК.50 и ручной пулемет MG.50.

После принятия на вооружение новые образцы получили индексы G.36 и MG.36 соответственно. Но финансовые трудности, испытываемые Западной Германией, послужили основной причиной того, что руководство вооруженных сил ФРГ в 1994 году приняло принципиальное решение о закупке всего лишь 33 500 винтовок G.36 и созданных на их базе 200 ручных пулеметов MG.36 калибра 5,56 мм для вооружения в качестве оружия ограниченного стандарта только для частей быстрого реагирования бундесвера.


5,56-мм штурмовая винтовка G.36

Новая немецкая винтовка была построена по стандартной компоновочной схеме, при которой автоматика винтовки G.36 имела весьма рациональную и в то же время достаточно простую и эффективную конструкцию, заимствованную в американской винтовке М.16. Винтовка Heckler und Koch G.36 состояла из: ствольной коробки со стволом и переносной рукояткой с оптическим прицелом; откидного приклада; подвижных деталей автоматики; ударно-спускового механизма с рукояткой управления огнем; приемника магазина; магазина; цевья и штык-ножа.

Автоматика штурмовой винтовки G.36 работала по принципу отвода пороховых газов. Особенностью G.36 явилась оригинальная конструкция бокового газового двигателя, выполненная с разделением ведущей детали подвижной системы автоматики - затворной рамы, независимой от штока газового поршня. Газовый поршень со штоком воздействуют под давлением пороховых газов на переднюю часть затвора, отводя его в заднее положение. Запирание канала ствола осуществляется семью боевыми выступами, заходящими за боевые уступы затворной коробки при повороте затвора с помощью криволинейного паза стебля затвора на 30 градусов. Это решение дало возможность создать относительно легкую винтовку, снизив таким образом влияние подвижных частей автоматики на устойчивость оружия и уменьшив массу самого запирающего узла.

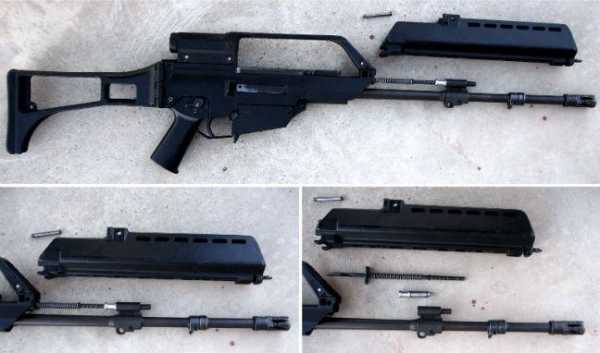

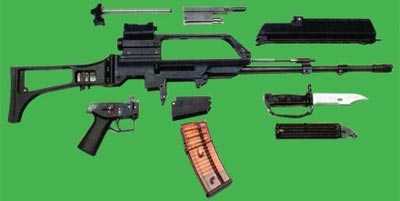

5,56-мм штурмовая винтовка G.36
(неполная разборка)

Ударно-спусковой механизм G.36 агрегатного типа, собран в специальной коробке вместе с пистолетной рукояткой управления огнем, что очень удобно в эксплуатации. Ударный механизм куркового типа. Спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика, он же предохранитель, расположен на левой стороне ствольной коробки, над пистолетной рукояткой. Его поворот осуществляется большим пальцем правой руки. Конструкция ствольной коробки и рукоятки взведения позволяет вести огонь как с правого, так и с левого плеча. Механизм перезаряжания винтовки G.36 выполнен в виде подпружиненной, автоматически складывающейся рукоятки, закрепленной на затворной раме и воздействующей на подвижные части при отводе рукоятки назад. Рукоятка перезаряжания, расположенная на верхней плоскости ствольной коробки, может для взведения затвора откидываться влево или вправо. Отсутствие прорези для прохода рукоятки перезаряжания предохраняет ствольную коробку от загрязнения. Удаление стреляных гильз осуществляется через экстракционное окно, расположенное с правой стороны ствольной коробки. Над рукояткой перезаряжания на верхней плоскости ствольной коробки смонтирована съемная пластмассовая ручка для переноски оружия, расположенная над центром тяжести винтовки. Для удобства стрельбы прицельные приспособления были приподняты и монтировались на рукоятке для переноски оружия. К одной из особенностей новой германской винтовки относится полное отсутствие механических прицельных приспособлений. Прицел и мушку заменяют вмонтированный в рукоятку для переноски постоянный трехкратный оптический прицел ZF 3x40, рассчитанный на дальности от 70 до 1000 м, и коллиматорный прицел, позволяющий вести прицельный огонь до 200 м. Кроме того, на эту же рукоятку возможна установка ночного бесподсветочного прицела фирмы Hensoldt AG, который допускает ведение ночью прицельной стрельбы в условиях естественной освещенности на дальности прямого выстрела по грудной фигуре до 350 м.


Дульная часть штурмовой винтовки G.36
с примкнутым штык-ножом 6х4

Использование в G.36 нового 5,56-мм патрона НАТО обусловило крутизну шагов нарезов - 178 мм. В то же время для стрельбы из этой винтовки можно использовать старый патрон М193. Из винтовки G.36 возможна стрельба наствольными винтовочными гранатами. На дульной части ствола закреплен щелевой пламегаситель, с наружным диаметром 22 мм, который одновременно служит и направляющей для отстрела всех типов этих гранат. Кроме того, на этом оружии возможна установка подствольных гранатометов. На стволе смонтирован прилив для установки штык-ножа. Штык для винтовки G.36 заимствован от 5,45-мм автомата АК-74 производства ГДР.

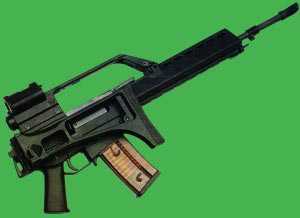

Штурмовая винтовка G.36
со сложенным прикладом

Новое оружие, созданное для войск, действующих в сложных климатических условиях, помимо своих достаточно высоких боевых качеств отличается еще и компактностью, поскольку в транспортном положении пластмассовый приклад рамочного типа, откидываясь вправо вдоль ствольной коробки, позволяет уменьшить общую длину оружия с 1000 мм до 758 мм.

Питание осуществляется из стандартного 30-зарядного магазина емкостью 30 патронов. Магазин выполнен из прозрачной пластмассы и имеет на боковых гранях специальные приливы, которые предназначены для крепления запасного магазина. Заряжание магазина производится из специального приспособления, состоящего из 10-зарядной обоймы и переходника. Магазины в боевых условиях крепятся на оружии строенные (т.е. носимый непосредственно на оружии боекомплект составляет 90 патронов).


Слева - магазин 7,62-мм
штурмовой винтовки G.3,
справа - сдвоенный магазин к 5,56-мм
штурмовой винтовке G.36

Все металлические детали винтовки G.36 покрыты специальным теплоизолирующим покрытием, что позволило существенно снизить тепловое излучение оружия во время стрельбы, усложнив противнику засечку стрелков тепловизионными приборами в ночных условиях.

Новая винтовка показала на испытаниях и в опытной эксплуатации неплохие боевые характеристики. Специалистами была отмечена высокая устойчивость оружия при ведении огня очередями, опрокидывающийся момент во время стрельбы практически отсутствовал. Это было связано с тем, что для увеличения устойчивости оружия при стрельбе подвижные узлы автоматики винтовки были расположены выше ствола, а ложа - на одной оси со стволом. При ведении автоматического огня винтовка G.36 по кучности боя не уступала лучшим западным образцам подобного оружия. Винтовка G.36 отличается большой живучестью ствола (10 000 выстрелов), прочностью и надежностью конструкции. Основной вид огня из винтовки G.36 - автоматический, причем стрельба ведется короткими очередями - до 5 выстрелов, длинными очередями из автомата - до 10 выстрелов, из ручного пулемета LMG.36 - до 15 выстрелов, а также непрерывно.

На основе винтовки G.36 фирма Heckler und Koch разработала целое семейство унифицированного оружия, включавшее в себя ручной пулемет LMG.36 и штурмовой карабин G.36К.

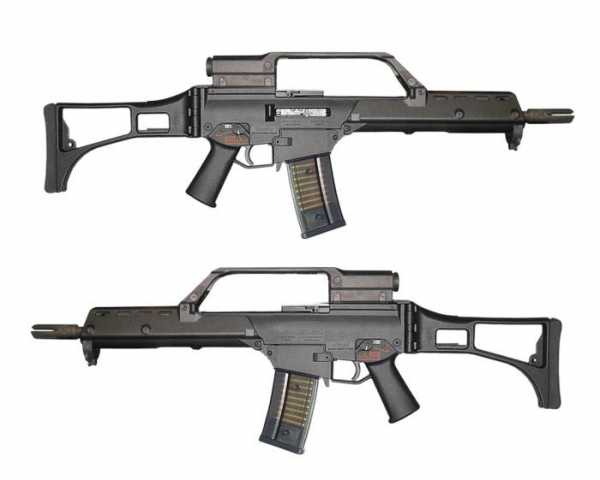

Стандартная штурмовая винтовка бундесвера G.36

К одной из особенностей новой винтовки G.36 относится возможность ее быстрой трансформации в ручной пулемет LMG.36 путем установки утяжеленного ствола с легкой проволочной двуногой сошкой, служившей для стабилизации оружия при стрельбе очередями, и двустороннего барабанного магазина С-MAG «седлообразной» формы емкостью на 100 патронов, который значительно расширил потенциальные возможности этого пулемета. Длина ствола в обоих вариантах (винтовки и ручного пулемета) одинакова - 480 мм.


Экспортный вариант винтовки G.36

Конструкторы Heckler und Koch создали для специальных частей бундесвера на базе винтовки G.36 ее укороченный вариант G.36K с длиной ствола 318 мм. Уменьшение длины ствола вызвало необходимость использования усиленного дульного тормоза, т.к. существенно увеличилась отдача при выстреле. Для проведения специальных операций укороченная винтовка G.36K может оснащаться, помимо ночного прицела, лазерным целеуказателем и тактическим фонарем с галогенной лампой. Главным преимуществом новой винтовки G.36K, по сравнению с пистолетами-пулеметами, стало использование единого для всего пехотного оружия 5,56-мм патрона.

В 1996 году новый 5,56-мм комплекс стрелкового оружия: винтовки G.36 и ручные пулеметы MG.36, были официально приняты на вооружение бундесвера и в первом квартале того же года фирма Heckler und Koch освоила их серийное производство. Специально для экспортных целей был разработан упрощенный вариант винтовок и ручных пулеметов серии 36, оснащенных 1,5-кратным прицелом без лазерного целеуказателя типа «красная точка».

Первым серьезным боевым испытанием нового немецкого оружия стало участие бундесвера в военном конфликте в Косово. В настоящее время все военнослужащие германского контингента из состава многонациональных сил НАТО вооружены винтовками G.36/G.36K и ручными пулеметами LMG.36. После нескольких месяцев эксплуатации в условиях, максимально приближенных к боевым (поскольку немцы в настоящих боях практически не участвовали), это оружие подтвердило свои высокие боевые качества, в том числе надежность работы в любых, самых неблагоприятных условиях эксплуатации, удобство в обращении и обслуживании, высокую ремонтопригодность. В настоящее время семейство оружия G.36/MG/36 широко используется частями и подразделениями бундесвера, находящимися в Афганистане.

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ЗАПАДНОГЕРМАНСКИХ ШТУРМОВЫХ ВИНТОВОК
НаименованиеG.36G.36KLMG.36
Калибр, мм5,565,565,56
Масса, кг4,14,04,25
Длина общая, мм10008481000
Длина со слож. прикладом, мм758615758
Длина ствола, мм480318480
Прицельная дальность, м800800800
V пули, м/c925915925
Темп стрельбы, выстр./мин750750750
Емкость магазина, патр.303030, 100

Сергей Монетчиков
Братишка 07-2003

weaponland.ru

📌 HK G36 - это... 🎓 Что такое HK G36?

HK G36

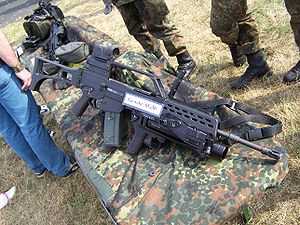

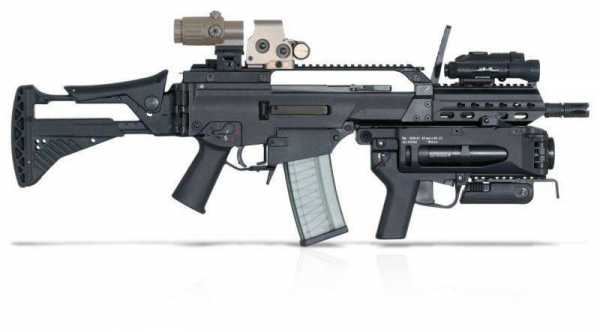

G36A2 бундесвера с подствольным гранатомётом AG36
Тип: штурмовая винтовка
автомат
Страна:  Германия
История службы
Годы эксплуатации: 1995 год — настоящее время
Использовалось:

бундесвер, вооружённые силы Испании, Латвии, полиция Великобритании, Вооружённые силы Австрии (лицензия с 1999 г.), страны Скандинавии, силы специального назначения Польши, Албании, Франции и других

Войны и конфликты: Косовская война, Война в Афганистане (с 2001), Иракская война, Вооружённый конфликт в Южной Осетии (2008)
История производства
Разработан: 1995 год
Производитель: Heckler & Koch
Годы производства: 1995 год — настоящее время
Всего выпущено: выпуск продолжается
Варианты: см. Варианты
Характеристики
Масса, кг: 3,63/3,77 (G36)
3,33/3,47 (G36V)
3,3/3,44 (G36K)
3/3,14 (G36KV)
2,82/2,96 (G36C)
3,83 (MG36)
3,5 (MG36E) без магазина/с пустым магазином на 30 патронов[1]
Длина, мм: 999/758 (G36, G36V, MG36, MG36E)
860/615 (G36K, G36KV)
720/500 (G36C) с разложенным/сложенным прикладом[1]
Длина ствола, мм: 480 (G36, G36V, MG36, MG36E)
318 (G36K, G36KV)
228 (G36C)[1]
Ширина, мм: 64[1]
Высота, мм: 320 (G36, G36K, MG36)
285 (G36V, G36KV, MG36E)
278 (G36C)[1]
Патрон: 5,56×45 мм НАТО
Калибр, мм: 5,56
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин:
750
Начальная скорость пули, м/с: 920 (G36, G36V, MG36, MG36E)
850 (G36K, G36KV)[1]
Прицельная дальность, м: 800
Максимальная
дальность, м:
500 (эффективная)
Вид боепитания: коробчатый магазин на 30 патронов
барабанный магазин на 100 патронов[1]
Прицел: оптический 3,5Х и коллиматорный (у экспортной версии — только оптический 1,5Х)
Изображения на Викискладе?: HK G36

Heckler & Koch Gewehr 36, G36 — семейство стрелкового оружия, разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены хорошо известной автоматической винтовки HK G3.

С конструктивной точки зрения механика оружия представляет собой вариант винтовки AR-18, разработанной в начале 1960-х годов в США, но изготовленный с широким использованием современных материалов, в том числе — высокопрочных полимеров для ствольной коробки.

История

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 28 июня 2010.

Поиск замены G3 начался в 1970 году, когда были сформулированы тактико-технические требования к новому автомату. Контракт на её разработку получила Heckler & Koch, за 18 лет создавшая автомат G11 под безгильзовый патрон. Однако G11 на вооружение не поступила, и в 1992 году бундесвер вернулся к вопросу замены G3.

На это были следующие причины:

  1. К 90-м годам армии всех ведущих стран перешли к автоматам под малоимпульсный патрон. Только Германия сохранила приверженность к патрону 7,62×51 мм НАТО, что к этому времени было уже анахронизмом. Это противоречило и программе стандартизации НАТО, где патрон 7,62×51 мм рекомендовался для единых пулемётов и снайперских винтовок.
  2. Изменились задачи бундесвера. После падения «железного занавеса» военная доктрина ФРГ радикально изменилась. Первоочередными целями бундесвера стали миротворческие и антитеррористические операции, борьба с наркотрафиком и контрабандой. Это потребовало высокой надёжности оружия при любом климате: в горах и пустынях, при сильной запылённости, при длительном отсутствии надлежащего обслуживания и смазки. Тяжёлая и громоздкая G3 мало подходила для данных целей и условий, а эффективность стрельбы очередями при столь мощном патроне оставляла желать лучшего.
  3. Помимо морального старения, системы пехотного оружия (P1, MP2, G3, MG3) выработали свой ресурс физически и требовали замены. Возобновлять производство устаревших систем вооружения для замены изношенных образцов было неразумно.

Финансовая ситуация бундесвера в начале 90-х годов существенно отличалась от положения 70-80-х годов и поэтому было принято решение не финансировать разработку новых моделей стрелкового вооружения, а произвести закупку уже имеющихся на рынке образцов. Это предусматривали разработанные 1 сентября 1993 года тактико-технические требования к автомату и ручному пулемету. Отбор моделей винтовок для участия в конкурсе проводила специальная рабочая группа, в которую входили представители ВВС и ВМС. Группа произвела отбор 10 моделей автоматов и 7 моделей ручных пулемётов. После предварительного этапа остались 2 системы — австрийская Steyr AUG и немецкая HK50. После проведения сравнительных тестов на полигоне WTD91, военные остановили свой выбор на винтовке HK50 и ручном пулемёте MG50 (внутрифирменные обозначения G36 и MG36 соответственно) на её основе.

Конструкция

В отличие от предыдущих разработок, имеющих автоматику с полусвободным затвором, G36 имеет сходную с американскими винтовками AR-18 автоматику на основе газового двигателя с коротким ходом газового поршня. Запирание ствола производится поворотом затвора на 7 боевых упоров, как и в AR-18. Расположенная на верхней части ствольной коробки рукоятка взведения может отгибаться в обе стороны примерно на 90 градусов, обеспечивая удобство использования оружия как правшами, так и левшами. В походном же положении она устанавливается параллельно оси оружия.

Крепящийся к ствольной коробке при помощи поперечных штифтов УСМ выполнен в виде единого блока с пистолетной рукояткой и спусковой скобой. Сам ударно-спусковой механизм имеет несколько вариантов, различающихся возможностью стрельбы очередями с отсечкой по 2 патрона. Предохранитель-переводчик режимов — флажкового типа, выведен на обе стороны оружия.

Пластик широко используется в конструкции автомата, например, в ствольной коробке, цевье и складывающемся прикладе. Благодаря тому, что цевьё крепится к ствольной коробке штифтами, для неполной разборки автомата необходимо лишь надавить пальцами на штифты, чтобы вытолкнуть их из отверстий. Магазины выполнены из прозрачной пластмассы для контроля за расходованием боеприпасов, а также имеют специальные крепления, при помощи которых можно объединять магазины парами для ускорения перезарядки. Помимо стандартных магазинов могут использоваться любые стандартные магазины для патронов 5,56 мм НАТО, в том числе и Beta-C на 100 патронов.

Прицельные приспособления расположены в задней части ручки для переноски, находящейся на верхней стороне ствольной коробки, и включают в себя оптический и коллиматорный прицелы. Оптический прицел Hensoldt HKV простой оптической системы имеет 3,5× увеличение. Шкала поправок и дальномерная сетка, размечены до 800 м. Коллиматорный прицел Zeiss «красная точка» оснащен светонакопительной системой, позволяющей ему работать при дневном освещении без использования источников питания, (для работы в ночное время используется принудительная подсветка с питанием от батарейки). Коллиматорный прицел установлен на верхней части оптического прицела и используется для стрельбы на дистанции до 200 метров. У современной модификации G36A2 над оптическим прицелом установлена стандартная направляющая пикатинни, на которую ставится коллиматорный прицел Zeiss RSA-S. Экспортные версии имеют только оптический прицел с увеличением 1,5×(опционально 3×). Так же независимо от модификации на верху рукоятки переноски выполнены простейшие, отлитые заодно с ручкой открытые прицельные приспособления (мушка и целик). На рукоятку переноски может устанавливаться ночной модуль NSA-80, таким образом, что его оптический выход совмещается с объективом оптического прицела, давая возможность использовать штатную прицельную марку. Крепление NSA-80 выполняется за несколько секунд специальным поворотным зажимом, и не требует пристрелки.

На G36 может устанавливаться гранатомёт AG36 или штык-нож(копия штык ножа автомата АКМ), также имеется возможность стрельбы винтовочными гранатами.

Варианты

Двойной прицел 3x4°, использующийся на автоматах G36 бундесвера

G36 — базовый вариант, автоматическая винтовка.

G36K (Kurz)[1] — укороченный вариант, автомат со стволом длиной 318 мм.

G36C (Compact)[1] — автомат со стволом длиной 228 мм и планкой Пикатинни для крепления различных прицелов вместо рукоятки для переноски.

G36V и G36KV (ранее обозначались как G36E и G36KE) — экспортные варианты, отличающиеся наличием только оптического прицела кратностью 1,5Х.(На вооружении стоят)

G36KV2 — вариант G36K, отличающийся установкой «высокой» направляющей пикатинни вместо рукоятки для переноски сверху ствольной коробки. Направляющая не оснащена какими либо прицельными приспособлениями, а вместо них используется тонкий продольный паз. Кроме того на модификации KV2 на штатный рамочный приклад устанавливается «подщечник».

G36KV3 — наиболее нестандартный экспортный вариант G36, отличающийся 16 дюймовым стволом (407 мм, у обычной G36 — 480, а у G36K — 318) c штатным щелевым пламегасителем и креплением штык-ножа; модифицированным газоотводным блоком; «низкой» направляющей пикатинни из алюминия со складными несъемными прицельными приспособлениями, включающими мушку и диоптр,; а также телескопическим складным прикладом.

G36KA4 — экспортный вариант, состоящий на вооружении литовской армии, отличается от стандартной G36 установкой алюминиевого цевья и алюминиевой направляющей пикатинни с интегрированными прицельными приспособлениями, производства компании Brugger&Thomet.

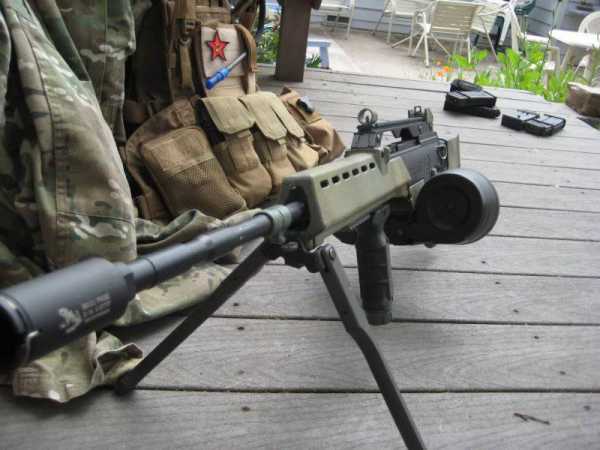

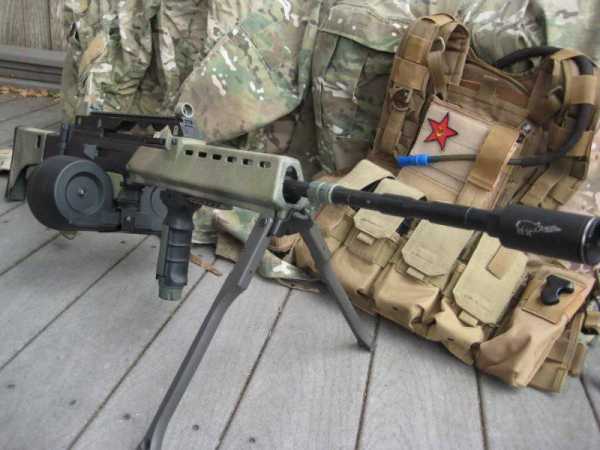

HK MG36 — ручной пулемёт на базе G36. Имеет утяжелённый ствол возле патронника и сошки (серийно не выпускался).

SL-8 — самозарядная винтовка для гражданского рынка.

Также на основе G36 были разработаны штурмовые винтовки XM8 и HK416.

Страны-эксплуатанты

  •  Албания — армейский спецназ (SF) (HK G36C)
  •  Австралия — бойцы SEK и австралийского CPP охраняют сотрудников австралийского и немецкого посольства в Багдаде, Полиция: Australian Federal Police International Deployment Group
  •  Страна Басков — полицейский спецназ (Ertzaintza) (HK G36C)
  •  Бразилия — Полиция: Анти-террор подразделение, Полиция: BOPE: ноябрь 2010, операция против наркоторговцев в Рио, GPI
  •  Великобритания — английская полиция: Лондон, Брайтон; личная охрана премьер-министра (PMC)
  •  Восточный Тимор — охрана Президента (Security Guard Of President), Police GNR (HK G36C)
  •  Германия — используется в бундесвере, GSG-9, KSK, боевыми пловцами и военной полицией, бойцы SEK и австралийского CPP охраняют сотрудников австралийского и немецкого посольства в Багдаде, BKA (охрана вип персон в Ираке)
  •  Гайана — полиция: Охрана стадиона, где выступает президент Гайаны
  •  Грузия — в период до начала боевых действий в Южной Осетии из ФРГ было получено около 200 шт. автоматов G-36С, которые поступили на вооружение охраны президента и спецподразделений[2]
  •  Индонезия
  •  Иордания — Royal Special Force (RSF), Полиция: Анти-террор
  •  Ирак — охрана ВИП персон
  •  Ирландия
  •  Испания — армия: SF, армейский спецназ, полиция: BBT, CNP, Fuerzas de Seguridad;ВВС
  •  Италия — Col Moschin
  •  Канада — Полиция: Kingston Police Emergency Response Unit
  •  Кипр
  •  Латвия — с ноября 2006 года поступает в вооружённые силы[3] и полицейский спецназ (G36KV3)
  •  Ливан — special detachement for prime minister security
  •  Литва — вооружённые силы (G36KA4)
  •  Малайзия
  •  Мексика
  •  Нидерланды
  •  Норвегия — подразделение береговых егерей KJK и мотострелковый батальон «Телемарк» использовали G36KV2 c 2001 по 2007 годы, заменена на HK416
  •  Польша — BOR, Policja BOA; SPAP Łódź, WZD SG, JW Formoza
  •  Португалия — коммандос ВВС, TACP: авианаводчики
  •  Саудовская Аравия — армейский спецназ
  •  Румыния
  •  Сингапур
  •  Словакия
  •  Словения
  •  США — SWAT Baltimor, на учениях Adriatic Aurora 2008, чемпионат по стрельбе, все команды были вооружены G36C, CA North Country Orange SWAT, Полиция: Jowa.Cedar Rapid.Special Response Team, Полиция Санта-Моника, частные структуры
  •  Таиланд — рейнджеры, Спецназ ВМС, Военная Полиция, Navy SF
  •  Тринидад и Тобаго: SOF
  •  Уругвай — армейский СФ
  •  Филиппины
  •  Финляндия
  •  Франция — полиция: GIPN, RAID, GSPR, охрана посольства в Кабуле, EPIGN: Охрана ВИП
  •  Хорватия — вооружённые силы, армейский (SOBn) и полицейский спецназ, OMLT, полиция (ATVP), Анти-террор (Specijalna Policija), полиция, SPNVP SF: Военная полиция, BSD, военные инженеры, MP, ATJ LUCKO, MP: учения Jackal-9
  •  Чили
  •  Швеция — полиция (АТ, NI)
  •  Эквадор — SF: на учениях 2010 Fuerzas Comando
  •  Эстония
  •  Украина - подразделения миротворческий войск в рамках контингента ISAF (http://cs315720.userapi.com/v315720862/2d6/TKTNAB9f1Kg.jpg)

Интересные факты

В фильме Миссия невыполнима 3 в сцене засады на мосту Итан Хант (Том Круз) хватает штурмовую винтовку Heckler & Koch G36K из багажника и использует её против наёмников.

В игре Call of Duty 4 Гас (Gaz) на протяжении всей кампании использует G36C.

В клипе "Цвет алоэ - Останься(official video)" используется винтовка G36.

Примечания

Ссылки

dic.academic.ru

Автоматическая винтовка HK G36 (Германия)


Автоматическая винтовка HK G36 разработана немецкой фирмой «Heckler & Koch». Фирменное наименование винтовки HK50. Работы над её созданием велись с начала 90-х годов прошлого столетия. На вооружение бундесвера поступила в 1995 году. По некоторым данным, еше в 1994 году было принято решение о покупке относительно небольшого числа этих винтовок — 33500 экземпляров для вооружения частей быстрого реагирования бундесвера. В 1999 году винтовка HK G36 поступила на вооружение испанской армии. Кроме этого, известно о покупке винтовок HK G36 для вооружения полиций Великобритании и США.

При разработке винтовки HK G36 компания «Heckler & Koch» в значительной мере отошла от своих, казалось бы, твердо устоявшихся принципов. В частности, вместо запирания канала ствола полусвободным роликовым затвором фирма применила жесткое запирание поворотным затвором. По конструкции винтовка соответствует требованиям, предъявляемым к такому оружию, а по эффективности огня превосходит существующие аналоги. Технологически HK G36 адаптирована для изготовления на современном высокопроизводительном оборудовании.

По типу автоматики HK G36 относится к оружию газоотводного типа с отводом газов из канала ствола через боковое отверстие в стволе. Газоотводный узел газового регулятора не имеет. Газовый поршень со штоком-толкателем выполнены отдельно от стебля затвора и имеют короткий ход. С целью уменьшения величины воздействия на оружие импульса газовой камеры диаметр поршня выполнен весьма небольшим, при предельно уменьшенной массе поршня со штоком. Жесткое запирание канала ствола обеспечивается шестью боевыми упорами легкого поворотного затвора, что позволяет получить небольшой угол его поворота — 30 градусов. Основная масса стебля затвора расположена над осью канала ствола. Верхняя часть стебля выходит вверх наружу из затворной коробки, выступающая вперед часть стебля несет на себе рукоятку перезаряжания, которая в походном положении оружия расположена вдоль затворной коробки и удерживается пружиной. Для перезаряжания оружия рукоятка может быть повернута на правую или на левую сторону. Стебель затвора движется на длинном стальном стержне, выступающем из затыльника. На этот же стержень одета возвратная пружина.

Ударно-спусковой механизм куркового типа выполнен в виде отдельного отъемного узла, совмещенного с рукояткой управления и спусковой скобой. Переключение режима огня производится флажковым предохранителем-переводчиком, находящимся в положении, удобном для переключения большим пальцем, и продублированным на обе стороны рукоятки. Таким образом, оружие одинаково удобно для стрельбы как с правой, так и с левой руки. Существуют варианты ударно-спускового механизма с отсечкой длины очереди в два и три выстрела. Затворная коробка выполнена из прочной литьевой пластмассы со стальными вкладышами. Из этого же материала выполнено и цевье. Приклад винтовки складной на правую сторону оружия, изготовлен из такой же пластмассы.

Сверху затворной коробки находится транспортировочная рукоятка с прицельными приспособлениями. Ими являются встроенный в рукоятку 3,5-кратный оптический прицел и находящийся над ним съемный коллиматорный прицел. Коллиматорный прицел удобен для быстрой стрельбы «навскидку» на ближних дистанциях, оптический прицел необходим для точной стрельбы по целям, находящимся на больших расстояниях.

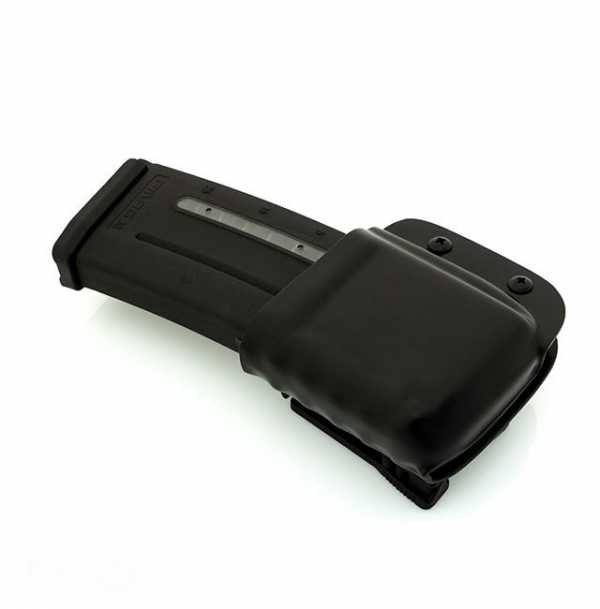

Питание патронами производится из 30-зарядных секторных магазинов с двухрядным расположением патронов и двухрядным их выходом. Корпуса магазинов изготовлены из прозрачной пластмассы, что дает возможность следить за наличием патронов в магазине. Боковые стенки магазинов имеют устройства, позволяющие соединять магазины в пакеты по три магазина. Для ускоренного снаряжения магазинов патронами есть специальный переходник и обоймы, снаряженные десятью патронами. В HK G-36 могут использоваться любые стандартные магазины НАТО и двойные барабанные магазины Beta-C на 100 патронов. Отражение стреляных гильз производится в правую сторону.

На винтовке может устанавливаться штык-нож, заимствованный от 5,45-мм автомата АК-74 производства ГДР, а также 40-мм подствольный гранатомет производства «Heckler & Koch». Пламегаситель HK G36 имеет стандартный диаметр для метания винтовочных гранат.

На базе винтовки HK G36 создан ручной пулемет MG-36, имеюший более длинный ствол и сошки. Имеется также экспортная модификация HK G36E, отличающаяся только оптическим прицелом — кратность увеличения прицела HK G36E только 1,5х. Для германских войск специального назначения выпущена укороченная модификация HK G36K, отличающаяся также усиленным пламегасителем.

По отзывам отечественных специалистов, стрелявших из HK G36, точность стрельбы одиночным огнем из этой винтовки лучше, чем при стрельбе из автомата АК-74.

Предохранители
Флажковый переводчик-предохранитель с обеих сторон ствольной коробки позади и выше спусковой скобы.

Разряжение
Защелка магазина расположена на горловине приемника. Отсоединить магазин. Отвести назад рукоятку взведения (под рукояткой для переноски) и осмотреть направляющий паз и патронник через окно ствольной коробки, убедиться, что в них нет патрона. Вернуть рукоятку взведения и затвор в крайнее переднее положение, нажать на спусковой крючок.

Основные характеристики HK G36
Вес, кг 4,1
Длина с откинутым прикладом, мм 1000
Длина со сложенным прикладом, мм 758
Длина ствола, мм 480
Нарезы: 6 правосторонних
Прицельная дальность, м 800
Начальная скорость пули, м/с 925
Темп стрельбы, выстр7мин. 750
Емкость магазина, патр. 30

www.dogswar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
