Фугасное действие – Глава 4

Глава 4

РАЗРУШАЮЩЕЕ ДЕЙСТВИЕ ВЗРЫВА

1. Бризантное действие

Разрушающее действие взрыва в зависимости от условий применения BB проявляется в различных формах.

Бризантное действие взрыва проявляется в форме дробления, измельчения или пробивания среды, сопри­касающейся с зарядом BB.

Бризантное действие обусловлено динамическим ударом продуктов детонации, находящихся под очень высоким давлением (20000 — 500000 кгс/см²), и наблю­ дается лишь в непосредственной близости от заряда BB. На бризантном действии основано применение BB в осколочных снарядах, бомбах, гранатах, минах и некоторых других боеприпасах.

При взрыве разрывного заряда осколочного снаряда под действием расширяющихся газообразных продуктов детонации корпус снаряда дробится на осколки, которые разлетаются в разные стороны, поражая на своем пути живую силу и уязвимые части боевой техники. Бризантное действие зависит от плотности BB и ско­рости детонации. С увеличением скорости детонации улучшается дробление корпуса снаряда. Скорость дето­ нации, как известно, зависит от теплоты взрыва и плот­ности BB. Поэтому когда требуется получить наибольшее бризантное действие, применяют BB с большой скоростью детонации и теплотой взрыва, а снаряжение производят таким образом, чтобы плотность BB была близка к предельной.

В последнее время для снаряжения боеприпасов широко применяется гексоген, являющийся по сравнению с тротилом более мощным BB. Главное его преимуще­ство заключается в том, что скоростф детонации и плотность у него больше, чем у тротила.

Благодаря этому гексоген превосходит тротил по разрушающему дейст­вию.

Применение в осколочных снарядах более мощных BB позволяет уменьшить массу разрывного заряда и увеличить толщину стенок снаряда, что способствует повышению эффективности их боевого действия.

Осколочность, зависит не только от свойств взрыв­чатых веществ, но и от калибра, конструктивных осо­бенностей боеприпаса, материала, из которого сделан его корпус.

Поэтому для снаряжения каждого вида боеприпаса BB должно специально подбираться. Например, для снаряжения боеприпасов, имеющих корпус из чугуна, BB подбирается таким образом, чтобы получить наи­большее количество убойных осколков.

Если BB очень мощное, то при взрыве произойдет сильное дробление корпуса, осколки получатся очень мелкими, дальность их разлета и эффективность дейст­вия будут незначительными. При малой мощности BB осколки могут получиться большими, их будет мало и урон, нанесенный снарядом, также будет незначителен.

2. Фугасное действие

При взрыве заряда BB, помещенного на некоторой глубине в грунт, происходит выброс грунта и образование воронки. Такое действие взрыва называют фугас­ным.

Фугасное действие обусловлено расширением газо­образных продуктов и прохождением ударной волны в грунте. При этом частицы грунта приобретают такие большие скорости, что поднимаются на значительную высоту и разбрасываются в стороны (рис. 1).

Скорость движения наибольшая у частиц, двигаю­щихся по линии кратчайшего расстояния от заряда BB до поверхности грунта. Эту линию называют линией наименьшего сопротивления (ЛHC). Чем дальше от этой линии расположены частицы грунта, тем с меньшей скоростью они движутся. Вдоль ЛHC грунт выбра­сывается на наибольшее расстояние. Мерой фугасного действия является объем воронки, образовавшейся при взрыве 1 кг BB. Фугасное действие зависит бт природы BB, свойстб грунта и условий взрыва.

Весьма существенно сказывается на фугасном дейст­вии углубление заряда в грунт. При взрыве заряда тротила весом 1

кг на поверхности грунта средней плотности образуется воронка объемом 0,15 м³, а при углублении этого заряда на 0,4 м объем воронки достигает 2 л³. Однако при большом углублении заряда энергии взрыва может ока-заться недостаточно, чтобы вы-бросить грунт и образовать воронку. Взрыв без выброса грунта называют камуфлетом.

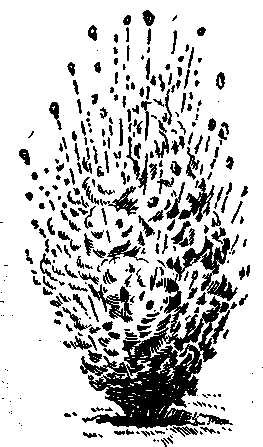

Рис. 1. Выброс грунта

при взрыве

Для наиболее полного использования фугасного действия необходимо, чтобы разрыв снаряда происходил при попадании в цель не мгновенно, а спустя некоторое время, необ- ходимое для того, чтобы сна-ряд проник в преграду на оп-ределенную глубину. Времен-ная выдержка в 0,03—0,05 сек обеспечивается соответствую­щей установкой взрывателя.

Если снаряд разорвется-раньше или позже указанного времени, то его фугасное действие будет не столь существенным. В случае камуфлета фугасное действие снаряда вообще будет сведено к нулю.

studfiles.net

Фугасное и бризантное действие взрыва — Студопедия.Нет

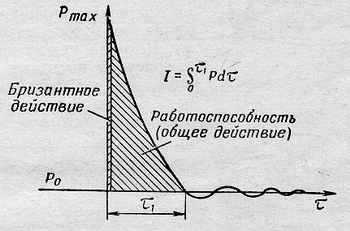

Многочисленные формы механической работы продуктов взрыва удобно объединить в две основные группы: фугасные и бризантные.

Если энергетические характеристики ВВ определяют их потенциальные возможности, т.е. способность совершать некоторую работу (разрушение, метание и т.д.), то характеристики бризантности и фугасности позволяют оценить особенности выделения энергии, т.е. по их значению можно составить представление о самом процессе совершения работы продуктами взрыва.

Бризантность – это способность ВВ (точнее их газообразных продуктов взрыва) к местному разрушительному действию, которое является результатом резкого удара продуктов детонации по окружающей ВВ среде.

Бризантное действие ВВ проявляется лишь на близком расстоянии от места взрыва, где давление и плотность энергии газообразных продуктов взрыва велики. Максимальный эффект бризантности проявляется при непосредственном контакте заряда ВВ с окружающей средой, при условии распространения детонационной волны в направлении перпендикулярном преграде. Внешнее проявление бризантности заключается в дроблении среды. Опыт показывает, что бризантное действие зависит от энергетических характеристик ВВ, их плотности, скорости детонации и давления газообразных продуктов взрыва на фронте детонационной волны (иногда говорят «детонационное» давление).

Многие исследователи предлагали характеристики для оценки бризантности. Каст предложил вначале бризантность определять (В_П) по формуле

          , (вт/м³),                 (2.45)

где П – потенциал ВВ (Дж/кг),

p_о — плотность ВВ (кг/м³),

t

— время прохождения детонационной волны, с.

Позже Каст предложил заменить потенциал на силу (¦) равную ¦=RТ_взр и принять, что время взрыва t обратно пропорционально скорости детонации (D). С учетом этого можно записать

           , ( ) .             (2.46)

Снитко, учитывая, что между П и f нет прямой пропорциональности, предложил вместо П использовать теплоту взрыва Q_V , а время взрыва выразить не только через скорость детонации (D), но и через линейный размер заряда l_о, например его длину:

 , ( ).                            (2.47)

В – называется энергетическим напряжением при взрыве.

Формулы (2.45-2.47) применяются при количественной оценке бризантности. Однако они все носят до некоторой степени условный характер. Для оценки бризантности часто используют экспериментальные характеристики.

Наиболее простым и распространенным методом

испытания на бризантность является проба на обжатие свинцовых столбиков (проба Гесса, см. рис.2.9). Для испытания применяются свинцовые столбики (2) диаметром 40 мм и высотой 60 мм. Свинцовый столбик располагают на массивной стальной плите (1) в вертикальном положении. На столбик помещают стальную пластинку (3) толщиной 10 мм и диаметром 41 мм, на которую устанавливается заряд (4) испытываемого ВВ массой 50г в бумажной оболочке диаметром 40 мм. При взрыве заряда ВВ (инициирование детонационным шнуром (5)) свинцовый столбик деформируется. Мерой бризантности ВВ является величина обжатия, т.е. разность высот столбика до и после обжатия:

                                В= h₁ – h₂ ,                        (2.48)

где h₁– высота столбика до взрыва, равная 60 мм,

h₂ — высота столбика после взрыва.

П.Ф.Похил и М.А.Садовский рекомендуют оценивать бризантность (

В) величиной а. Функция «а» учитывает усиление сопротивления столбика по мере обжатия:

                    а =  ,                 (2.48)

где D h – величина обжатия столбика, т.е. бризантность, h₁– высота столбика до обжатия, h₂ – высота столбика после обжатия.

Рисунок 2.10 — Схема сборки для испытания на бризантность по пробе Гесса:

а- до взрыва, б- после взрыва

1- стальная плита, 2- свинцовый столбик до обжатия, 2^/— свинцовый столбик после обжатия, 3- стальная пластинка, 4- заряд ВВ, 5- детонационный шнур (детонатор- тетрил)

При испытании ВВ с низкой детонационной способностью пробу Гесса несколько изменяют, помещая ВВ в стальные кольца в количестве 100 г, при этом несколько (~2 раза) увеличивается длина заряда. При малой восприимчивости ВВ к капсюлю-детонатору для возбуждения детонации применяют шашки из прессованного тетрила массой 5 г.

Для приближения лабораторных условий опыта к производственным Л.И.Бароном, Б.Д.Росси и С.П. Левчиком предложен метод оценки бризантного действия промышленных ВВ по дроблению кубиков горной породы (см. рисунок 2.11).

По этой методике заряд (2) испытываемого ВВ массой 20 г помещают в канал в центре кубика (3). Всю свободную часть канала заполняют забойкой (1) . Перед началом опыта кубики точно взвешивают и взрывают в прочном стальном сосуде (типа бомбы Долгова). После взрыва весь разрушенный материал извлекают из бомбы и подвергают его ситовому анализу.

Обычно определяют суммарный массовый выход (в%) фракции крупностью 5-7 мм.

Рисунок 2.11 — Сборка для испытания на дробление породного блока:

1- забойка, 2- заряд ВВ, 3- кубик из горной породы



Фугасностью называется способность ВВ к разрушающему действию за счет расширения продуктов взрыва до сравнительно небольших давлений и прохождения ударной волны по среде. Фугасное действие проявляется в форме раскалывания и отбрасывания среды, в которой происходит взрыв. Часто

фугасность называют работоспособностью ВВ.

В качестве меры фугасности в теоретических расчетах используют потенциал (или величину потенциальной энергии) П (Е) ВВ или его удельную энергию U₁. Опыт показывает, что, кроме потенциала П (Е) или удельной энергии U₁, на фугасное действие оказывают существенное влияние такие характеристики, как удельный объем и состав газообразных продуктов взрыва. Для практической оценки фугасности (относительной работоспособности) используют так называемую пробу на расширение свинцовой бомбы (проба Трауцля).

Стандартная проба – это цилиндр размером    20х20 см² с осевым отверстием диаметром 2,5 и высотой 12,5 см. Исследуемый заряд массой М=10 г помещается на дно канала бомбы и засыпается сухим кварцевым песком, выполняющим роль забойки. За меру работоспособности Вв принимается приращение объема полости в кубических сантиметрах (DV) за вычетом расширения, производимого детонатором (V_д):



             А_ф= DV — V_д.                                      (2.49)



Величины бризантности В (мм) a и фугасности А_ф (см³) приведены ниже.



Взрывчатое вещество	Бризантность		Фугасность, см3
	В , мм	а
Тротил	16	0,364	285-310
Гексоген	-	-	475-495
Аммонит 6ЖВ	14	0,305	360-380
Детонит М	17	0,396	440-460



В настоящее время для оценки работоспособности применяют метод по воронке выброса и метод по тротиловому эквиваленту.

Воронка выброса характеризуется отношением ее радиуса (r) к глубине (Г), которое называют показателем действия взрыва. Объем воронки выброса V  зависит от массы и расположения заряда, свойств ВВ и от физико-химических свойств среды, в которой проводится взрыв. Сравнение работоспособностей проводят по формуле



                     а/а_э= q_э /q,                          (2.50)



где q – масса заряда, необходимая для выброса единицы объема грунта необходимого по так называемым нормативным воронкам выброса (r/Г=1).



Тротиловый эквивалент – это относительная величина, показывающая, какой массе тротила эквивалентна единица массы исследуемого ВВ по интенсивности, образуемой при взрыве ударной волны:

               к_Т = .                                   (2.51)

Интенсивность определяют по величине изменения давления на фронте ударной волны.

Для простоты иногда к_Т  характеризуют отношением теплоты взрыва исследуемого ВВ к теплоте взрыва тротила.

* М*- средняя молекулярная масса продуктов взрыва



studopedia.net

Фугасное действие Википедия

Фуга́сность (фр. fougasse от лат. focus «очаг, огонь»)^[1] — характеристика взрывчатого вещества. Служит мерой его общей работоспособности, разрушительного, метательного и иного действия взрыва. Основное влияние на фугасность оказывает объём газообразных продуктов взрыва

Измерение фугасности[ | ]

Точное определение истинной работоспособности связано с техническими трудностями, поэтому обычно фугасность определяют и выражают в относительных единицах по сравнению со стандартными взрывчатыми веществами (как правило, кристаллическим тротилом). Для измеренной таким образом фугасности часто применяют термин тротиловый эквивалент.^{[источник не указан 1144 дня]}

Схема пробы Трауцля

Существует несколько способов определения фугасности.

Наиболее простым и распространенным является проба Трауцля^[2]. Этот способ в Российской Федерации используется для промышленных взрывчатых веществ как стандартный по ГОСТ 4546-81. Испытание проводят путём подрыва заряда массой 10 граммов, установленного внутри свинцового цилиндра (часто называемого бомбой Трауцля). До и после подрыва заряда измеряется объём полости внутри цилиндра. Разность между ними с учётом влияния температуры и капсюля-детонатора сравнивается с результатами испытания кристаллического тротила.

Также фугасность определяют измерением работы взрыва на баллистическом маятнике.

Сравнительная фугасность некоторых взрывчатых веществ[ | ]

Фугасное действие взрыва[ | ]

Например, при взрыве авиабомбы ФАБ-250 (масса ВВ 70-100 кг) фугасное действие создаёт избыточное давление в 10 атмосфер на дальности 6 м, скорость волны при этом равна ≈1000 м/с, что может разрушить кирпичную стену толщиной 0,5 м, а также смертельно опасно для человека. На расстоянии 14 м избыточное давление достигает около 1 атмосферы, скорость волны 460 м/с, это опасно для человека, и, возможно, потребует госпитализации^[3].

При взрыве термобарических боеприпасов (окись этилена) объемом 33 л ударн

ru-wiki.ru

Фугасность — Howling Pixel

Фуга́сность (фр. fougasse от лат. focus «очаг, огонь»)^[1] — характеристика взрывчатого вещества. Служит мерой его общей работоспособности, разрушительного, метательного и иного действия взрыва. Основное влияние на фугасность оказывает объём газообразных продуктов взрыва

Измерение фугасности

Точное определение истинной работоспособности связано с техническими трудностями, поэтому обычно фугасность определяют и выражают в относительных единицах по сравнению со стандартными взрывчатыми веществами (как правило, кристаллическим тротилом). Для измеренной таким образом фугасности часто применяют термин тротиловый эквивалент.

Существует несколько способов определения фугасности.

Наиболее простым и распространенным является проба Трауцля^[2]. Этот способ в Российской Федерации используется для промышленных взрывчатых веществ как стандартный по ГОСТ 4546-81. Испытание проводят путём подрыва заряда массой 10 граммов, установленного внутри свинцового цилиндра (часто называемого бомбой Трауцля). До и после подрыва заряда измеряется объём полости внутри цилиндра. Разность между ними с учётом влияния температуры и капсюля-детонатора сравнивается с результатами испытания кристаллического тротила.

Также фугасность определяют измерением работы взрыва на баллистическом маятнике.

Сравнительная фугасность некоторых взрывчатых веществ

Фугасное действие взрыва

Например, при взрыве авиабомбы ФАБ-250 (масса ВВ 70-100 кг) фугасное действие создаёт избыточное давление в 10 атмосфер на дальности 6 м, скорость волны при этом равна ≈1000 м/с, что может разрушить кирпичную стену толщиной 0,5 м, а также смертельно опасно для человека. На расстоянии 14 м избыточное давление достигает около 1 атмосферы, скорость волны 460 м/с, это опасно для человека, и, возможно, потребует госпитализации^[3].

При взрыве термобарических боеприпасов (окись этилена) объемом 33 л ударная волна создаёт избыточное давление 20 атмосфер. Такое же давление образуется при взрыве 250 кг тротила на расстоянии 8 м. На дистанции в 3–4 радиуса (то есть 20–30 м) избыточное давление составляет 1 атм, что вполне достаточно для разрушения самолёта^[4].

Ядерная бомба

Для вычисления радиуса поражения ядерных взрывов используется формула:

R=C×X3{\displaystyle R=C\times {\sqrt[{3}]{X}}},

где R — радиус в километрах,
X — заряд в килотоннах,
C — коэффициент избыточного давления.

Для избыточного давления 0,204 атмосферы, C=1; для избыточного давления 1,361 атмосферы, C=0,28^[5].

См. также

Примечания

1. ↑ Краткий словарь иностранных слов / составитель Локшина С.М.. — 8-е изд., стереотип. — М.: Русский язык, 1985. — С. 281. — 352 с.
2. ↑ Исидор Трауцль (нем. Isidor Trauzl; 1840–1929) — австрийский химик и промышленник.
3. ↑ Авиационные средства поражения.автор: Миропольский Ф. П. 1995 г. Стр. 34-35.
4. ↑ termoboepripas (недоступная ссылка). Дата обращения 10 ноября 2012. Архивировано 21 мая 2012 года.
5. ↑ Поражающие факторы ядерного взрыва

76-мм артиллерийская установка 34-К

76-мм артиллерийская установка 34-К — советская корабельная одноорудийная палубно-щитовая зенитная артиллерийская установка калибра 76 мм. В качестве зенитной артиллерии дальнего боя устанавливалась на линейных кораблях типа «Севастополь», лидерах эскадренных миноносцев проекта 1, эсминцах проекта 7 и 7-У. Развитием артиллерийской установки 34-К были спаренные артиллерийские установки 39-К и 81-К .

А-IX-1

А-IX-1 — взрывчатое вещество, представляющее собой смесь гексогена (95 %) и флегматизатора (5 %). Представляет собой однородное, порошкообразное, негигроскопичное сыпучее вещество оранжевого цвета. А-IX-1 активно используется для снаряжения современных боеприпасов в российской армии.

Изобретено советским инженером Евгением Григорьевичем Лединым в 1938-40 годах.

Аммонал

Аммона́л — разновидность промышленных взрывчатых веществ (ВВ). По советской классификации представляет собой смесь аммиачной селитры и тротила с добавлением порошкообразного алюминия. Смесь аммиачной селитры, тротила, порошкообразного алюминия и гексогена называется скальным аммоналом.

Атака (ПТУР)

«Атака» (Индекс ГРАУ — 9М120, по классификации МО США и НАТО — AT-9 Spiral-2) — противотанковая управляемая ракета с радиокомандной системой управления, разработанная на базе ракеты 9М114 «Кокон» комплекса «Штурм». Предназначена для поражения бронетехники, живой силы, ДОТов, объектов ПВО, и вертолетов.

Ракета разработана в ОАО НПК «КБ Машиностроения» г. Коломна, серийно её изготовляет ОАО «Завод имени В. А. Дегтярева» г. Ковров. Разработчик тандемной БЧ — РФЯЦ-ВНИИЭФ. Предохранительно-исполнительный механизм для БЧ разработан НИТИ(Б). Бортовая аппаратура — НИИФП.

Бризантность

Бриза́нтность (через нем. brisant от фр. brisance от briser «ломать, разбивать») — характеристика взрывчатого вещества (ВВ): мера его способности к локальному дробящему воздействию на среду, в которой происходит взрыв.

Бризантность зависит от состава взрывчатого вещества, его плотности, физического состояния, степени измельчения. Как правило, бризантность возрастает с увеличением плотности и скорости детонации ВВ.

Гексанитробензол

Гексанитробензол — бризантное взрывчатое вещество (из производимых BB конкурентом по силе является разве что CL-20[1]). Бесцветное или желтовато-зеленое (в зависимости от степени очистки) кристаллическое вещество, почти нерастворимое в воде, растворимое в бензоле, толуоле. В кислородосодержащих растворителях, например ацетоне, спирте, эфире растворяется с разложением. Химически неустойчив. На воздухе в присутствии влаги или при действии водного раствора щёлочи превращается в тринитрофлорглюцин C6(OH)3(NO2)3 (желтеет). Восстанавливается аммиаком до триаминотринитробензола — одного из важнейших термостойких ВВ.

Гексоген

Гексоге́н (циклотриметилентринитрамин, RDX, T4) —

(Ch3)3N3(NO2)3, мощное вторичное (бризантное) взрывчатое вещество. Чувствительность к удару занимает среднее положение между тетрилом и тэном.

Плотность заряда — 1,77 г/см³. Скорость детонации — 8640 м/с, давление во фронте ударной волны — 33,7 ГПа, фугасность — 470 мл, бризантность — 24 мм по Гессу, 4,1-4,8 по Касту, объём газообразных продуктов взрыва — 908 л/кг. Температура вспышки — 230 °C, температура плавления — 204,1 °C. Теплота взрыва — 5,45 МДж/кг, теплота сгорания — 2307 ккал/кг..

Гекфол-5

Гекфол-5 (А-IX-10) — взрывчатое вещество, представляющее собой смесь гексогена (93-95 %) и флегматизатора (7-5 %), в качестве флегматизатора используется оксизин (98%) и краситель (2 %) судан или краплак. Гекфол-5 представляет собой однородный, негигроскопичный, рассыпчатый порошок оранжевого или сиреневого цвета.

Гремучий студень

Гремучий студень (устар. гелигнит, динамитный желатин) — мощное бризантное взрывчатое вещество класса динамитов (нитроглицериновых ВВ). Получается при растворении в нитроглицерине нитроцеллюлозы в виде пироксилина или коллоидинового хлопка. Впервые получен Альфредом Нобелем в 1875 году.

Нитроглицерин

Нитроглицерин (1,2,3-тринитроксипропан; также глицеринтринитрат, тринитроглицерин, тринитрин, НГЦ) — органическое соединение, сложный эфир глицерина и азотной кислоты.

Исторически сложившееся русское название «нитроглицерин» с точки зрения современной номенклатуры является некорректным, поскольку нитроглицерин является не нитросоединением, а нитроэфиром (эфиром азотной кислоты). В терминах номенклатуры IUPAC имеет наименование 1,2,3-тринитроксипропан. Химическая формула O2NOCh3CH(ONO2)Ch3ONO2.

Широко известен благодаря своим взрывчатым и лекарственным свойствам. Впервые синтезирован итальянским химиком Асканио Собреро в 1847 году, первоначально был назван «пироглицерин» (итал. pyroglycerina).

Октоген

Октоген (1,3,5,7-тетранитро-1,3,5,7-тетраазациклооктан, циклотетраметилентетранитрамин, HMX) —

(Ch3)4N4(NO2)4, термостойкое бризантное взрывчатое вещество. Впервые был получен как побочный продукт процесса получения гексогена конденсацией нитрата аммония с параформом в присутствии уксусного ангидрида. Представляет собой белый порошок кристаллического характера. Ядовит. Впервые был получен американцами в 1942 г. Рассматривался как вредная примесь к гекcогену, так как разбавлением водой осаждалась чувствительная α-форма.

Пентаэритриттетранитрат

Пентаэритриттетранитрат (пентаэритрита тетранитрат, тетранитропентаэритрит, тэн, пентрит, ниперит) — химическое соединение (Ch3ONO2)4C. Мощное бризантное взрывчатое вещество. Чувствителен к удару. В чистом виде используется для снаряжения капсюлей-детонаторов, а во флегматизированном виде — для снаряжения кумулятивных припасов, детонирующего шнура. Химически стоек. Представляет собой белый порошок кристаллического вида.

Пластит-4

Пластит-4 или ПВВ-4 — советское пластичное взрывчатое вещество нормальной мощности, котороe изготовляется на основе смеси гексогена с различными пластификаторами. Несмотря на свою устарелость, пластит-4 широко применяется для проведения разного рода инженерных работ и снаряжения некоторых боеприпасов.

Тетрил

Тетрил — C6h3(NO2)3N(Ch4)NO2 — мощное взрывчатое вещество, по взрывчатым характеристикам относится к вторичным (бризантным).

Синонимы: 2,4,6-тринитро-N-метил-N-нитроанилин; N-метил-2,4,6-тринитрофенилнитрамин; метилпикрилнитрамин; N-метил-N,2,4,6-тетранитроанилин. Товарные наименования: тетрил, нитрамин, тетралит.

Тринитротолуол

Тринитротолуо́л (2,4,6-тринитротолуол, 2,4,6-тринитрометилбензол, тротил,тол, TNT) — одно из наиболее распространённых бризантных взрывчатых веществ. Представляет собой желтоватое кристаллическое вещество с температурой плавления 80,85 °C (плавится в очень горячей воде).

Тринитрофенол

2,4,6-Тринитрофенол (пикриновая кислота) — химическое соединение C6h3(NO2)3OH, нитропроизводное фенола. Молекулярная масса 229,11 а. е. м. При нормальных условиях — жёлтое кристаллическое вещество. Пикриновую кислоту и её соли, пикраты, используют как взрывчатые вещества, а также в аналитической химии для определения калия, натрия.

Другие названия:

мелинит (Melinite) во Франции

мелинит (Melinit) в Российской империи

лиддит (Lyddite) в Великобритании

пертит (Pertit) в Италии

пикриновая кислота (Picric acid, PA) в США

пикринит, пикринита (Picrinit, Picrinita) в Испании

Экразит (Ekrasit) в Австрии

TNF в Польше, США и др.

шимозе, шимоза (яп. 下瀬火薬 симосэ каяку) в Японии

Тротил-У

Тротил-У — промышленное взрывчатое вещество, производящееся из тринитротолуола, извлеченного из утилизируемых боеприпасов при их расснаряжении. По степени опасности относится к классу 1, подклассу 1.1; по ГОСТу 19433-88 относится к группе совместимости D. Серийный номер ООН 0209. Предназначено для проведения взрывных работ в любых климатических районах (в температурных пределах от +50 до −60 °C) путём закладки в сухие либо обводнённые скважины.

Фугас

Фуга́с (фр. fougasse, от лат. focus «очаг, огонь») — просторечное название инженерных боеприпасов и артиллерийских снарядов фугасного и осколочно-фугасного действия.

На других языках

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

Фугасность — Википедия. Что такое Фугасность

Фуга́сность — характеристика взрывчатого вещества. Служит мерой его общей работоспособности, разрушительного, метательного и иного действия взрыва. Основное влияние на фугасность оказывает объём газообразных продуктов взрыва

Точное определение истинной работоспособности связано с техническими трудностями, поэтому обычно фугасность определяют и выражают в относительных единицах по сравнению со стандартными взрывчатыми веществами (как правило, кристаллическим тротилом). Для измеренной таким образом фугасности часто применяют термин тротиловый эквивалент.^{[источник не указан 882 дня]}

Схема пробы Трауцля

Существует несколько способов определения фугасности.

Наиболее простым и распространенным является проба Трауцля. Этот способ в Российской Федерации используется для промышленных взрывчатых веществ как стандартный по ГОСТ 4546-81. Испытание проводят путём подрыва заряда массой 10 граммов, установленного внутри свинцового цилиндра (часто называемого бомбой Трауцля). До и после подрыва заряда измеряется объём полости внутри цилиндра. Разность между ними с учётом влияния температуры и капсюля-детонатора сравнивается с результатами испытания кристаллического тротила.

Также фугасность определяют измерением работы взрыва на баллистическом маятнике.

Сравнительная фугасность некоторых взрывчатых веществ приведена в следующей таблице.

Фугасное действие взрыва

Например, при взрыве авиабомбы ФАБ-250 (масса ВВ 70-100 кг), фугасное действие создаёт избыточное давление в 10 атмосфер на дальности 6 м, скорость волны при этом равна ≈1000 м/с, что может разрушить кирпичную стену толщиной 0,5 м, а также смертельно опасно для человека. На расстоянии 14 м избыточное давление достигает около 1 атмосферы, скорость волны 460 м/с, это опасно для человека, и, возможно, потребует госпитализации^[1].

При взрыве термобарических боеприпасов (окись этилена) объемом 33 л ударная волна создаёт избыточное давление 20 атмосфер. Такое же давление образуется при взрыве 250 кг тротила на расстоянии 8 м. На дистанции в 3–4 радиуса (то есть 20–30 м) избыточное давление составляет 1 атм, что вполне достаточно для разрушения самолёта^[2].

Ядерная бомба

Для вычисления радиуса поражения ядерных взрывов используется формула:

R=C×X3{\displaystyle R=C\times {\sqrt[{3}]{X}}},

где R — радиус в километрах,
X — заряд в килотоннах,
C — коэффициент избыточного давления.

Для избыточного давления 0,204 атмосферы, C=1; для избыточного давления 1,361 атмосферы, C=0,28^[3].

См. также

Примечания

wiki.sc

Фугасность — это… Что такое Фугасность?

Фуга́сность — характеристика взрывчатого вещества. Служит мерой его общей работоспособности, разрушительного, метательного и иного действия взрыва. Основное влияние на фугасность оказывает объём газообразных продуктов взрыва.

Точное определение истинной работоспособности связано с техническими трудностями, поэтому обычно фугасность определяют и выражают в относительных единицах по сравнению со стандартными взрывчатыми веществами (как правило, кристаллическим тротилом). Для измеренной таким образом фугасности часто применяют термин тротиловый эквивалент.

Схема пробы Трауцля

Существует несколько способов определения фугасности.

Наиболее простым и распространенным является проба Трауцля. Этот способ в Российской Федерации используется для промышленных взрывчатых веществ как стандартный по ГОСТ 4546-81. Испытание проводят путем подрыва заряда массой 10 граммов, установленного внутри свинцового цилиндра (часто называемого бомбой Трауцля). До и после подрыва заряда измеряется объём полости внутри цилиндра. Разность между ними с учётом влияния температуры и капсюля-детонатора сравнивается с результатами испытания кристаллического тротила.

Также фугасность определяют измерением работы взрыва на баллистическом маятнике.

Сравнительная фугасность некоторых взрывчатых веществ приведена в следующей таблице.

Фугасное действие взрыва

Например при взрыве авиабомбы ФАБ-250 (масса ВВ 70-100 кг), фугасное действие создаёт избыточное давление в 10 атмосфер на дальности 6 м, скорость волны при этом равна ≈1000 м/с, что может разрушить кирпичную стену толщиной 0,5 м, а также смертельно опасно для человека, на расстоянии 14 м избыточное давление достигает около 1 атмосферы,а скорость волны 174 м/с, это опасно для человека,и возможно потребует госпитализации.^[1]

При взрыве термобарических боеприпасов(окись этилена) объемом 33 л, ударная волна создает избыточное давление 20 атмосфер, такое же давление образуется при взрыве 250 кг тротила на расстоянии 8 м, на дистанции в 3-4 радиуса, т.е. 20-30 м, давление 1 атм, что вполне достаточно для разрушения самолета.^[2]

Ядерная бомба

Для вычисления радиуса поражения ядерных взрывов используется формула

R = C * X^0.333

Где R — радиус, X заряд в килотоннах,

C коэффицент избыточного давления.

Для избыточного давления ≈0,204 атмосферы С=1, для 1,361 атмосферы С=0,28^[3]

Последствия после взрыва РДС-1

См. также

Ссылки

1. ↑ Авиационные средства поражения.автор: Миропольский Ф.П.1995г. стр.34-35
2. ↑ termoboepripas
3. ↑ Поражающие факторы ядерного взрыва

.

dic.academic.ru

Бризантное действие

Проявляется на небольших расстояниях в виде дробления скальных пород, пролома стальных плит, осколочного действия боеприпасов и т. д.

Бризантность – важнейшая характеристика при выборе ВМ для совершения работы. В отличие от фугасного действия она зависит не столько от теплоты взрыва, сколько от скачка давления во фронте детонации, то есть от скорости детонации и плотности заряда.

Б=p₀uD

Ее действие также зависит от соотношения между временем деформации объекта Т и временем воздействия на него продуктов τ.

Если τ>T (тонкая стенка и большой заряд ВВ), то бризантность характеризуется детонационным давлением:

Р_Д =

где, ρ₀ – плотность;

Д – скорость детонации.

Если τ<T (толстая недеформируемая стенка, небольшой заряд ВВ),

то бризантное действие характеризуется импульсом силы давления на преграду:

I = Р_Д •τ =•p₀•l•S•Д

Где p₀, l, S, Д – плотность, длина, площадь сечения и скорость детонации заряда.

Реально из-за деформируемости преграды и бокового разлета продуктов работает не весь заряд. Для получения максимального бризантного действия обычно изготавливают заряды с наибольшей активной массой – плоские, широкие.

Например: к чисто бризантным формам работы взрыва можно отнести дробление негабаритных кусков породы накладными зарядами, упрочнение, сварку и резку металлов взрывом.

Фугасное действие

Чисто фугасные формы работы взрыва встречаются на практике редко, часть энергии тратится на измельчение породы, а не на ее выброс или перемещение.

Обычно время отбора энергии от продуктов взрыва больше, чем при бризантном действии, но меньше, чем время достижения продуктами атмосферного давления.

КПД фугасного взрыва всегда больше бризантного и возрастает с увеличением времени отбора энергии.

Преимущественно фугасное действие чаще всего проявляется при взрыве в грунте. Здесь возможно два варианта. Если глубина заложения заряда велика, то образуется так называемый «камуфлет» -пустота внутри грунта с уплотненными стенками. Если глубина заложения заряда невелика, то образуется воронка выброса. Она характеризуется показателем выброса:

n=

где R – радиус воронки;

h₀ – глубина помещения заряда

если n=1 – воронка нормального выброса;

n<1 – воронка уменьшенного выброса;

n>1 – воронка усиленного выброса.

В расчете зарядов выброса исходной является воронка нормального выброса. Старейшая эмпирическая формула веса заряда:

С=КV_норм ≈Кh³₀

где, К – коэффициент зависит от свойств грунта и ВМ.

Лекция № 17

Практические методы определения работоспособности и бризантности

Методы определения работоспособности

Рисунок. Изменение давления со временем при разлете продуктов взрыва заряда ВВ

Любые практические методы лишь частично могут оценить работоспособность ВМ. О работоспособности можно судить и по бризантному действию ВМ, но чем большую степень расширения газов удается охватить методикой, тем она более точна. При одинаковой работоспособности (площади под кривой давления) бризантность может существенно отличаться.

Работоспособность ВВ характеризует его способность производить при взрыве разрушение горных пород. Самым надежным способом определения работоспособности ВВ является испытание их в производственных условиях. Однако подобные испытания очень сложны и дороги. Поэтому существует несколько способов относительной оценки работы взрыва, позволяющих сравнивать различные ВВ по их работоспособности.

Наиболее распространенным способом практической оценки условной работоспособности ВВ является испытание и определение расширения канала свинцовой бомбы Трауцля взрывом заряда ВВ стандартной массы.

1. Метод свинцовой бомбы Трауцля – принят на Международном конгрессе прикладной химии. Это наиболее широко применяемый метод, стандартный метод в России.

Свинцовая бомба – цилиндр с осевым отверстием. Для испытания применяют бомбы, отлитые из чистого рафинированного свинца. Бомба имеет форму цилиндра, высота и диаметр которого 200±2 мм. В бомбе имеется несквозной канал по оси цилиндра глубиной 125±2 мм и диаметром 25±0,5 мм.

Заряд массой 10±0,01 г испытуемого ВВ плотностью около 1 г/см³ помещают в бумажную гильзу. В специально сделанное гнездо в заряде помещают КД или ЭД (электродетонатор ЭД-8-Э). Подготовленный таким образом заряд ВВ вводят в канал бомбы до его дна. Свободное пространство канала над зарядом засыпают кварцевым песком, просеянным через сито № 144 (144 отверстия на 1 см²).

Затем производят взрыв заряда ВВ, после чего образующуюся в бомбе грушевидную полость очищают волосяным ершом, содержимое удаляют перевертыванием бомбы и замеряют объем полости водой, заливаемой из стеклянного мерного цилиндра.

Из полученного объема вычитают первоначальный объем канала и объем той полости, которая получается при взрыве одного капсюля-детонатора без заряда ВВ (этот объем примерно равен 30 см³).

Полученная разность и дает численное значение работоспособности испытуемого ВВ в кубических сантиметрах. Работоспособность ВВ рассчитывают как среднее арифметическое из двух параллельных опытов, между которыми отклонения должны быть не более 10 см3. Обычно испытания производят при температуре бомбы примерно +15°С с отклонением ±5°С. При больших отклонениях температуры вводится поправка на изменение объема от температуры до 10% измеренного объема. При 0ºC прибавляют 5% объема, при 30º отнимают 6%.

Работоспособность выражается в единицах приращения объема. ВВ можно лишь расположить в определенный относительный ряд. Абсолютную величину работоспособности ВВ можно определить через эквивалентный заряд, который совершает такое же расширение как известное ВВ.

Описанный стандартный метод испытания в свинцовой бомбе является условным и не позволяет определить действительную работоспособность различных ВВ. Например, если одно ВВ дает расширение 300 см3, а другое 600 см3, то еще нельзя утверждать, что истинная работоспособность второго ВВ ровно вдвое больше работоспособности первого. Расширить объем канала бомбы на первые 300 см3 труднее, чем на последующие от 300 см3 (до 600 см3).

Работоспособность выражается в единицах приращения объема. ВВ можно лишь расположить в определенный относительный ряд.

А. Ф. Беляев, применив в качестве эталона заряды аммонита № 6, получил следующие данные относительной работоспособности некоторых ВВ (в %): тротил 82%, тетрил — 100%, 62%-ный динамит — 104%, гексоген — 122%, тэн —123%, аммонит скальный № 1 — 119%, детонит М — 118%, аммонал — 132%.

Абсолютную величину работоспособности ВВ можно определить через эквивалентный заряд, который совершает такое же расширение как известное ВВ.

Фугасность некоторых взрывчатых веществ :

• Тротилкристаллический — 285±7 см³

• Аммонитскальный № 1 прессованный — 450—460 см³ (тротиловый эквивалент 1,6)

• Аммонит № 6ЖВ — 365 см³ (тротиловый эквивалент 1,3)

• Аммонал— 400 см³ (тротиловый эквивалент 1,4)

• Гексоген— 480 см³ (тротиловый эквивалент 1,7)

1. Метод баллистической мортиры.

Баллистическая мортира – массивный груз на подвесках, внутри которого помещается поршень – снаряд. При взрыве заряда ВВ снаряд выбрасывается, а маятник отклоняется назад. По отклонению рассчитывают полную работу взрыва. Работа взрывных газов в баллистической мортире завершается при меньших степенях расширения, чем в свинцовой бомбе.

2. Метод оценки работоспособности по воронке выброса.

Метод может быть применен для зарядов большей массы и диаметров, что не всегда возможно при других методах оценки. В песчаном грунте на глубине 35 см (или другой, но постоянной) взрывают заряды испытываемого и эталонного ВВ различной массы. Измеряют глубину и диаметр каждой воронки, определяют объемы. По результатам взрывов определяют зависимость объема воронки выброса от массы заряда.

V=A(m—m₀)ⁿ

V – объем воронки;

m₀ – масса заряда;

A и n – константы характерные для ВВ.

Критерием относительной работоспособности является отношение массы эквивалентного заряда m_э и массы заряда испытуемого ВВ (m_ВВ) при взрыве которых образуются одинаковые воронки.

F=

Широкое применение получила оценка работоспособности ВВ в виде тротилового эквивалента. Это относительная величина, выражающая работоспособность ВВ через показатель работоспособности тротила. Экспериментально тротиловый эквивалент обычно находят путем измерения ударной волны в воздухе.

Практические методы определения бризантности ВВ.

Бризантность зависит от состава взрывчатого вещества, его плотности, физического состояния, степени измельчения. Как правило, бризантность возрастает с увеличением плотности искорости детонацииВВ.

Существует несколько способов определения бризантности.

1. Проба Гесса.

Наиболее простым и распространенным является проба Гесса. Этот способ в Российской Федерациииспользуется для промышленных ВВ как стандартный по ГОСТ 5984.

50 г испытуемого ВВ с плотностью 1 г/см³ помещают на стальную пластину, которую устанавливают на свинцовый столбик с Ø40 мм и высотой 60 мм. При взрыве заряда ВВ свинцовый столбик деформируется. Мерой бризантности является величина обжатия, то есть разность высот столбика до и после обжатия. Если обжатие больше 25 мм, то испытание таких мощных ВВ (ТЭН, гексоген) проводят с уменьшенными вдвое навесками 25 г. Бризантность по Гессу для тротила – 16-17 мм, для тетрила – 21 мм, 25 г гексогена – 18 мм. Метод позволяет располагать все ВВ в ряд с возрастающей бризантностью.

Рисунок 5. Проба Гесса

Бризантность некоторых взрывчатых веществ:

• Тротил— 16,5 мм

• Аммонитскальный №1 прессованный — 22 мм

• Аммонит № 6ЖВ — 14 — 17 мм

• Аммонал— 16 мм

• Гексоген— оценивается в 24 мм (разбивает свинцовый цилиндр).

Измерение бризантности взрывчатых веществ с высокой скоростью детонациии малымпредельным диаметром детонациипо обжатию свинцового цилиндра затруднительно из-за разрушения цилиндра. Для таких ВВ в России обычно применяют метод измерения обжатия медного цилиндра (кре́шера) в приборе-бризантометре (проба Каста). В качестве стандартного обычно используют заряд прессованного флегматизированного гексогена плотностью 1,65 г/см³.

Бризантность некоторых ВВ по обжатию медного крешера:

Гексогенфлегматизированный — 4,1—4,2 мм

• Гексогенпри плотности 1,75 г/см³ — 4,8 мм

• Октогенпри плотности 1,83 г/см³ — 5,4 мм

Другие способы:

• оценка дробления оболочки заряда

• измерение импульса ударной волнына баллистическом маятнике

• песчаная проба (sand crash test)

1. Определение бризантности ВВ с помощью баллистического маятника.

Это один из лучших методов. Маятник аналогичен баллистической мортире, но не имеет снаряда и внутренней полости.

Заряд ВВ взрывают на определенном расстоянии от торца носка маятника, а иногда прямо на носке (помещают на торцевую поверхность качающегося груза). При взрыве продукты импульсно воздействуют на конец маятника и свободно разлетаются. Мерой бризантного действия служит импульс ударной волны, рассчитываемый по формуле:

I=М

М – масса маятника

l – длина подвеса

φ – угол отклонения

Достоинство метода – испытываются значительные веса зарядов ВВ (около 200 г).

Кумулятивный эффект. Взрывные технологии.

studfiles.net
