ТУ-16 стратегический бомбардировщик фото
После Второй мировой войны перед ведущими авиационными державами мира встал вопрос о создании бомбардировщика, способного нести на борту бомбовую нагрузку в 8-9 т на дальность 5000-6000 км с максимальной скоростью около 1000 км/ч. В СССР необходимость замены поршневого бомбардировщика Ту-4 диктовалась возросшей мощью истребительной авиации вероятного противника. Для того чтобы новый самолет мог сохранить дальность полета и бомбовую нагрузку Ту-4, но при этом достичь необходимой скорости, требовалось создать совершенно новую силовую установку и планер со стреловидным крылом.

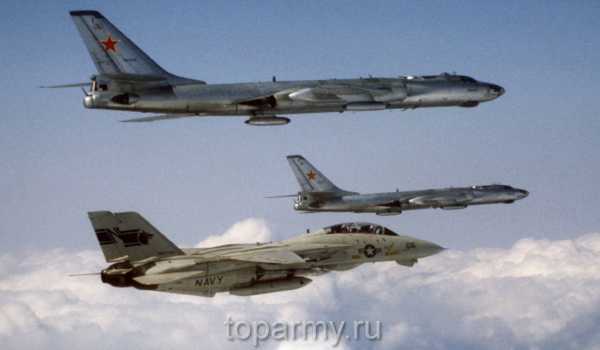

Классический эпизод холодной войны пару Ту-16 сопровождает F-14
ТУ-16 стратегический бомбардировщик разработка
Скоростной реактивный бомбардировщик, оснащенный самыми современными по тем временам средствами навигации, радиосвязи и радиолокации, мог решать широкий круг боевых задач по уничтожению целей противника.

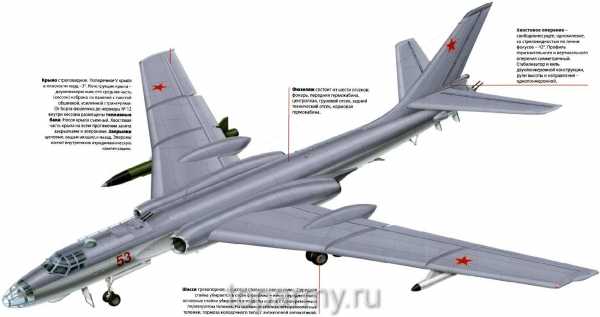

Схема Ту-16 реактивного бомбардировщика ОКБ Туполева
- На этом заводе в течение 10 лет было выпущено 800 крылатых машин,
- на Воронежском авиазаводе — 166 ,
- а на Куйбышевском авиазаводе № 1 — 543.
- Серийный выпуск Ту-16 прекращен в 1962 году.
Модификации бомбардировщика ТУ-16
- Вслед за бомбардировочным вариантом в серийное производство был запущен носитель ядерного оружия — Ту-16А.
- В августе 1954 года начались испытания опытного морского ракетоносца Ту-16КС, предназначавшегося для ударов по кораблям противника.
- В 1955 году вышли на испытания опытные экземпляры топливозаправщика Ту-163 и разведчика Ту-16Р.
- В том же году конструкторы приступили к работам по созданию авиационного ракетного комплекса К-10, включавшего в себя самолет-носитель Ту-16К-10, крылатую ракету К-10С и систему наведения на базе бортовой РЛС «ЕН».
- Всего было создано свыше 40 модификаций Ту-16.
- На его базе построен пассажирский самолет Ту-104
Самолеты Ту-16 Северного флота во время дозаправки 1970 год
На вооружение ВВС и ВМФ Ту-16 был принят в мае 1953 года, а снят — в 1993 году. Первые серийные самолеты стали поступать в строевые части в начале 1954 года. Эти самолеты состояли на вооружении нескольких десятков полков. Первоначально на вооружение поступали бомбардировщики Ту-16 и Ту-16А. После появления Ту-16КС полк мог быть чисто ракетоносным или смешанным: из трех эскадрилий одна или две располагали Ту-16КС, остальные оставались бомбардировочными.

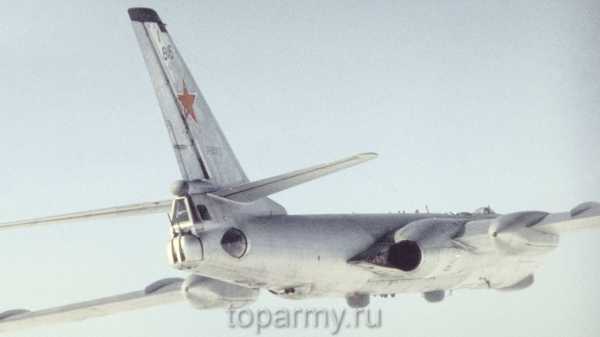

Ту-16 в полете вид сзади 1989 год
Реактивные многоцелевые самолеты Ту-16 состояли на вооружении нескольких десятков полков.
В различные годы полки Дальней авиации, вооруженные Ту-16, базировались в следующих гарнизонах: Тарту (Эстония), Сольцы (Новгородская обл.), Шайковка, Калинин (Подмосковье), Барановичи, Бобруйск, Балбасово (под Оршей), Мачулищи (под Минском), Зябровка (Гомель), Белая Церковь (под Киевом), Нежин, Прилуки, Полтава, Озерное (Житомир), Стрый (Львовская обл.), Моздок, Энгельс (Саратовская обл.), Белая (Иркутская обл.), Завитинск (Амурская обл.), Спаск-Дальний, Воздвиженка (Уссурийск) и др.
Боевое применение стратегического бомбардировщика ТУ-16
В арабо-израильской войне 1973 года египетские Ту-16 приняли ограниченное участие, выпустив в общей сложности 25 ракет КСР-2 и КСР-11, из которых своих целей достигли лишь пять. Были потеряны два самолета, оба экипажа погибли.
Самолеты ТУ-16 ВВС Египта ученья Bright Star 1980 год
Ту-16 принимали также участие в ирано-иракской войне, базируясь на авиабазе Аль-Валид возле сирийской границы и периодически участвуя в налетах на иранские города.

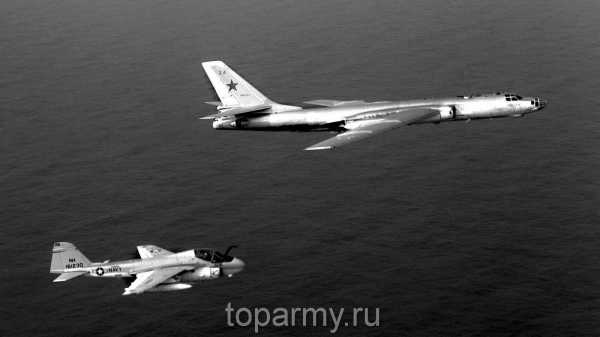

А-6Е 95-й эскадрильи ВВС США эскортирует советский Ту-16 1982 год
Во время Афганской войны Ту-16 неоднократно применялись для бомбардировки территории Афганистана. В апреле 1984 года самолеты 1225-го тяжелого бомбардировочного авиаполка (ТБАП) участвовали в панджшерской операции по подавлению группировки моджахедов Ахмад Шаха Масуда. Основным вооружением бомбардировщика во время этой операции были фугасные бомбы ОФАБ-250. Летом 1986 года экипажи 251-го ТБАП нанесли удар по опорным пунктам моджахедов, расположенных в пещерах, самыми тяжелыми серийными авиабомбами — ФАБ-9000.
Тактико-технические характеристики ТУ-16 стратегический бомбардировщик фото
- Тип: дальний бомбардировщик
- Двигатель: 2 х ТРД РД-ЗМ мощностью 2 х 9500 кгс
- Размеры, м: длина: 34,8 высота: 10,4 размах крыла: 33
- Вес, кг: пустого самолета: 37 200 взлетный: 79 000
- Технические характеристики:
- максимальная скорость, км/ч: 845
- практический потолок, м: 11 300
- дальность, км: 5925
- Вооружение: пушечное: 7 х 23-мм пушек АМ-23
- бомбовая нагрузка: 8900 кг в отсеке оружия (возможность нести ФАБ-9000 или ядерную бомбу)
- в морском варианте: две ракеты КСР-5 (по одной под крыльями) и одна ракета К-10С под фюзеляжем, боевая нагрузка составляла 12 410 кг
- ракетное вооружение: одна ракета «воздух — поверхность» под фюзеляжем в полуутопленном (в бомболюке) положении, две ракеты на внешней подвеске под плоскостями
Конструкция ТУ-16 стратегический бомбардировщик фото

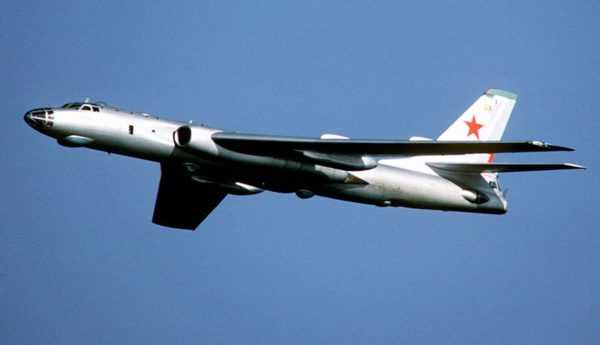

Дальний тяжелый бомбардировщик ТУ 16
Ту-16 представляет собой моноплан со стреловидным среднерасположенным крылом и двумя двигателями в гондолах по бокам фюзеляжа, встроенных в центроплан.
Фюзеляж сигарообразной формы, круглого сечения в носовой части, с постепенным обжатием по бокам к корме. Фюзеляж состоит из шести отсеков фонарь, передняя гермокабина, центроплан, грузовой отсек, задний технический отсек, кормовая гермокабина.
Крыло стреловидное. Поперечное V крыла в плоскости хорд -3°. Конструкция крыла — двухлонжеронная; его средняя часть (кессон) набрана из панелей с толстой обшивкой, усиленной стрингерами. От борта фюзеляжа до нервюры № 12 внутри кессона размещены топливные баки. Носок крыла съемный. Хвостовая часть крыла на всем протяжении занята закрылками и элеронами. Закрылки щелевые, выдвигающиеся назад. Элероны имеют внутреннюю аэродинамическую компенсацию.
Передняя кромка крыла и ВНА обогревались воздухом, отбираемым от двигателей. Хвостовое оперение обогревалось электрическими нагревателями, установленными внутри передней кромки. Электроподогрев имели лобовые силикатные стекла кабины летчиков и нижнее стекло фонаря штурмана-навигатора.
F-14 Tomcat ВВС США и Ту-16 1987 год
Хвостовое оперение — свободнонесущее, однокилевое, со стреловидностью по линии фокусов — 42°. Профиль горизонтального и вертикального оперения симметричный. Стабилизатор и киль двухлонжеронной конструкции, рули высоты и направления — однолонжеронной.
Шасси трехопорное, с носовой стойкой с парой колес. Передняя стойка убирается в отсек фюзеляжа — нишу передней ноги, основные стойки убираются в гондолы шасси, с одновременным переворотом тележек. На основных стойках четырехколесные тележки, тормоза колодочного типа, с антиюзовой автоматикой.
Система управления самолетом — классическая безбустерная, с механической проводкой, сдвоенная. Управление по крену — элеронами, по тангажу — рулем глубины (высоты), по курсу — рулем направления. Стабилизатор непереставной (фиксированного угла). Для снятия нагрузок применяются триммера с электроприводом и тросовой дублирующей проводкой. В качестве исполнительных агрегатов автопилота применялись три электрические рулевые машинки, включенные в проводку управления.
Ту-16 был первым серийным реактивным бомбардировщиком ОКБ Туполева самолеты Северного флота 1973 год
На самолете стояло самое передовое на то время оборудование: астрокомпас АК-53П и ДАК-50М (ДАК-2), секстант ИАС-51, навигационное устройство АНУ-1, дистанционный гирокомпас ДИК-46 (ДГМК-7), авиагоризонты АГБ-1, или АГБ-2, или АГД-1, гирополукомпас ГПК-48 или ГПК-52, выключатель коррекции ВК-53, электрический указатель поворота ЭУП-46 или ЭУП-53. Радионавигационное оборудование – система СПИ-1, позднее замененная на РСБН-С «Свод», радиокомпас АРК-5, радиовысотомер малых высот РВ-2 (РВ-УМ), радиовысотомер больших высот РВ-17М, система слепой посадки «Материк». По доработке после 1980 года на некоторые самолеты установили систему дальней навигации РСДН А-711.
экипаж морской авиации возвращается после выполнения задания 1969 год
Связное оборудование — КВ-радиостанция Р-807, командные КВ- радиостанции Р-808 или Р-836М «Гелий», радиостанция РСИУ-ЗМ, или Р-800 «Клен», или Р-802 «Дуб», или Р-832 «Эвкалипт-СМ». Аварийная СВ-станция АВРА-45 или Р-851 «Коралл». Речевой регистратор переговоров экипажа МС-61, регистратор полетных данных 12-канальный МСРП-12-96, самописец барометрических данных полета двухкомпонентный К2-75 (К-2-713), трехкомпонентный самописец — КЗ-бЗ. В двух гермокабинах самолета поддерживались нормальные для жизнедеятельности температура и давление до высоты 7250 м. Выше экипаж использовал маски и кислородные приборы КП-16 или КП-24. Запас жидкого кислорода хранился в двух кислородных приборах КПЖ-30.
В передней герметичной кабине размещены: штурман, ведущий навигацию самолета и бомбометание; левый пилот, командир корабля; правый пилот; штурман-оператор, ведущий работу по управлению и техническому обслуживанию радиолокационного бомбардировочного прицела РБП-4 «Рубидий» ММ-И и управляющий огнем верхней пушечной установки.
Советский Ту-16 по НАТОвской классификации Барсук в полете над крейсером Николаев по классификации НАТО Кара 1984 год
Для защиты кормы машины при грубой посадке применяется убираемая в полете хвостовая опора — пята. Уборка-выпуск и торможение колес — от гидросистемы. Для уменьшения пробега используется парашютная тормозная система ПТ-16 с двумя оригинальными тормозными парашютами. Парашютный контейнер установлен снизу фюзеляжа, в районе хвостовой опоры. Выпуск тормозного парашюта и его сброс производятся пиропатронами ПП-1. Топливная система состояла из 10 групп баков с общей емкостью 43 800 литров топлива ТС или Т-1. В качестве пускового топлива для турбостартеров двигателей использовался бензин Б-70. Применялась топливная автоматика расхода и емкостные топливомеры.
Насосы — центробежного типа. Заправка осуществлялась через заправочные горловины баков раздаточным пистолетом, централизованной системы не было.
Электрооборудование построено по однопроводной схеме, с общим минусом на корпусе. В качестве источников постоянного тока использовались четыре генератора ГСР-18000 и две свинцовые аккумуляторные батареи 12САМ-55. Противообледенители на самолете были двух типов.
Ту-16 над группой сопровождения авианосца ВМС США «Китти Хок» (CV-63). 1986 год
ТУ-16 стратегический бомбардировщик вооружение
Штатным оборонительным вооружением были три дистанционные башенные установки (ДТ-В7 верхняя, ДТ-Н7С нижняя и ДК-7 корма) и одна носовая пушечная установка ПУ-88 — всего на самолете было семь 23-миллиметровых пушек АМ-23.
Бомбовая нагрузка во внутреннем грузоотсеке составляла до 3000 кг, в перегрузку можно было загрузить до 9 т свободнопадающих бомб, в том числе и девятитонную противокорабельную фугасную бомбу ФАБ-9000М-54, начиненную 4297 кг тротила. В различных вариантах на самолет также могли подвешиваться торпеды типа РАТ-52 или 45-56НТ, морские мины типа АМД, крылатые ракеты (КС-1 Комета, в дальнейшем КСР-2, КСР-5, КСР-11, К-10С).
Советский Ту-16 и Макдоннел Дуглас F-A-18 323-й эскадрильи ВМС США 1986 год
Для бомбометания по оптически видимым целям использовался векторно-синхронный оптический бомбовый прицел ОПБ-11Р, связанный по боковому каналу с автопилотом АП-5-2М (позднее АП-6Е). По невидимым целям прицеливание производилось с помощью радиоприцела РБП-4 «Рубидий ММ-П», позднее замененного на РБП-6 «Люстра» или «Рубин-1 А», связанного с навигационно-бомбардировочным автоматом «НБА». На ракетных вариантах самолета применялись РЛС «Кобальт-П», «Рубин-1», «Рица», «ЕН».
Стрелковый радиоприцел в задней полусфере — ПРС-1 «Аргон». Доплеровский измеритель скорости и сноса ДИСС-1, запросчик-ответчик системы госопознования СРЗО-2М «Хром-Никель», ответчик СО-69, станция предупреждения об облучении СПО-2 «Сирена-2» или СПО-3 «Сирена-3» (позднее на ряде машин замененная на СПО-Ю «Сирена-ЗМ»).
toparmy.ru
Ту-16 Фото. Видео. Скорость. Вооружение. ТТХ
Новейшие лучшие военные самолеты ВВС России и мира фото, картинки, видео о ценности самолета-истребителя как боевого средства способного обеспечить «господство в воздухе», была признана военными кругами всех государств к весне 1916 г. Это потребовало создания боевого специального самолета, превосходящего все остальные по скорости, маневренности, высоте и применению наступательного стрелкового вооружения. В ноябре 1915 г. на фронт поступили самолеты-бипланы Ньюпор II Вебе. Это первый самолет, построенный во Франции, который предназначался для воздушного боя.
Самые современные отечественные военные самолеты России и мира обязаны своим появлением популяризации и развитию авиации в России которому способствовали полеты русских летчиков М. Ефимова, Н. Попова, Г. Алехновича, А. Шиукова, Б. Российского,, С. Уточкина. Стали появляться первые отечественные машины конструкторов Я. Гаккеля, И. Сикорского, Д. Григоровича, B.Слесарева, И. Стеглау. В 1913 г. совершил первый полет тяжелый самолет «Русский витязь». Но нельзя не вспомнить первого создателя самолета в мире — капитана 1-го ранга Александра Федоровича Можайского.
Советские военные самолеты СССР Великой Отечественной войны стремились поразить войска противника, его коммуникации и другие объекты в тылу ударами с воздуха, что обусловило создание самолетаов-бомбардировщиков способных нести большой бомбовый груз на значительные расстояния. Разнообразие боевых задач по бомбардировке неприятельских сил в тактическом и оперативной глубине фронтов привело к пониманию того факта, что их выполнение должно быть соизмеримо с тактико-техническими возможностям конкретного самолета. Поэтому конструкторским коллективам следовало решить вопрос специализации самолетов-бомбардировщиков, что и привело к возникновению нескольких классов этих машин.
Виды и классификация, последние модели военных самолетов России и мира. Было очевидно, что для создания специализированного самолета-истребителя потребуется время, поэтому первым шагом в этом направлении стала попытка вооружить уже существующие самолеты стрелковым наступательным оружием. Подвижные пулеметные установки, которыми начали оснащать самолеты, требовали от пилотов чрезмерных усилий, так как управление машиной в маневренном бою и одновременное ведение огня из неустойчивого оружия уменьшали эффективность стрельбы. Использование двухместного самолета в качестве истребителя, где один из членов экипажа выполнял роль стрелка, тоже создавало определенные проблемы, потому что увеличение веса и лобового сопротивления машины приводило к снижению ее летных качеств.
Какие бывают самолеты. В наши годы авиация сделала большой качественный скачок, выразившийся я значительном увеличении скорости полета. Этому способствовал прогресс в области аэродинамики, создания новых более мощных двигателей, конструктивных материалов, радиоэлектронного оборудования. компьютеризации методов расчетов и т. д. Сверхзвуковые скорости стали основными режимами полета истребителей. Однако гонка за скоростью имела и свои негативные стороны — резко ухудшились взлетно-посадочные характеристики и маневренность самолетов. В эти годы уровень самолетостроения достиг такого значения, что оказалось возможным приступить к созданию самолетов с крылом изменяемой стреловидности.
Боевые самолеты России для дальнейшего роста скоростей полета реактивных истребителей, превышающих скорость звука, потребовалось увеличить их энерговооруженность, повысить удельные характеристики ТРД, а также усовершенствовать аэродинамические формы самолета. С этой целью были разработаны двигатели с осевым компрессором, имевшие меньшие лобовые габариты, более высокую экономичность и лучшие весовые характеристики. Для значительного увеличения тяги, а следовательно, и скорости полета в конструкцию двигателя ввели форсажные камеры. Совершенствование аэродинамических форм самолетов заключалось в применении крыла и оперения с большими углами стреловидности (в переходе к тонким треугольным крыльям), а также сверхзвуковых воздухозаборников.
oruzhie.info
советский бомбардировщик, вооружение, технические характеристики (ТТХ), история
Многоцелевой бомбардировщик Ту-16, созданный в инициативном порядке, стал первым массовым советским самолетом, способным нести ядерное оружие на большое расстояние. Машина продержалась в производстве 10 лет и простояла на вооружении практически 40 лет. За годы выпуска были разработаны и построены более полусотни модификаций самолета. Машина получила кодовое обозначение НАТО Badger – Барсук.
Самолет Ту-16 эксплуатировался не только в СССР, машина активно поставлялась на экспорт в арабские и азиатские государства. Китайская копия Xian H-6K прошла последнюю модернизацию в 2011 году. Самолет оснащается турбореактивными двигателями Д-30КП-2.
История создания
После Великой Отечественной войны в СССР развернулись работы над созданием собственного стратегического бомбардировщика. В качестве образца использовались несколько экземпляров американского Боинг Б-29, которые оказались на территории нашей страны.
Советский вариант получил обозначение Ту-4 и успешно эксплуатировался вплоть до середины 60-х годов. Но советское армейское командование прекрасно понимало, что эпоха поршневых самолетов заканчивается, поэтому уже в 1948 году на свет появилось техническое задание на разработку реактивного бомбардировщика, обладающего большой дальностью полета.
Согласно условиям, новая машина должна была иметь дальность полета не менее 6000 км, нести бомбовую нагрузку в пределах 3000…7000 кг и развивать скорость не ниже 900 км/час.
Машина предполагалась для доставки к цели бомб с обычным и ядерным боевым зарядом.
КБ А.Н. Туполева приступило к разработке новой машины, несмотря на отсутствие подходящих реактивных двигателей. При создании будущего Ту-16 пригодился опыт разработки не пошедшего в серию бомбардировщика модели «82». К концу 40-х годов был построен еще один опытный самолет уже проекта «86».
Именно на основе этой машины и была создана модель «88», которая впоследствии пошла в производство под индексом Ту-16. Доработка машины и обеспечение защиты экипажа от воздействия атомного взрыва заняла несколько лет. Первые серийные машины были готовы в начале 1953 года, а принятие на вооружение состоялось в мае этого же года.
Конструкция
Бомбардировщик Ту-16 представляет собой цельнометаллический моноплан с крылом стреловидной формы. Крыло установлено по средней части фюзеляжа. Хвостовое оперение также имеет стреловидную форму. Фюзеляж машины имеет круглое сечение, которое имеет поджатие в ряде мест.
Силовой набор состоит из шпангоутов и стрингеров, выполненных методами штамповки и гибки. В местах ослабления силовой схемы введены дополнительные балки, укрепляющие конструкцию. Внешняя обшивка закреплена потайными заклепками, работающая.
Внутри фюзеляж разделен на пять отсеков. При сборке отсеки изготовлялись по отдельности, а затем собирались в единую конструкцию. Носовая часть фюзеляжа содержит два герметизированных отсека, предназначенных для размещения экипажа.
Для остекления кабин применялся плексиглас и силикатное стекло. За фонарем кабины пилота имеется круглый блистер, применявшийся штурманом при прицеливании. Доступ в кабины выполнялся снизу, через отдельный откидной люк.
Следующая негерметичная секция оснащена верхней стрелковой точкой. Внутри расположены передняя стойка шасси, два бака и спасательная лодка. Установленный далее хвостовой отсек разделен на две секции. В отсеке расположена боевая нагрузка и топливный бак.
К задней части отсека крепится кормовая герметичная кабина, оснащенная стрелковой установкой.
Крыло бомбардировщика Ту-16 собрано из центроплана и отъемных секций (по две на каждую сторону). Центроплан крыла использован для установки 12 мягких топливных баков. На тыльной кромке крыла размещены плоскости закрылков и элеронов. На элеронах смонтированы триммеры. В конструкции крыла используется несколько профилей, которые меняются по размаху.
В состав шасси входит передняя управляемая стойка, две основные стойки и хвостовая предохранительная опора. Управление уборкой и выпуском стоек, а также поворотом – гидравлическое. В конструкции опор применены гидравлические амортизаторы двухстороннего действия.
Носовая стойка оснащена парой колес размерности 900*275 мм. Главные стойки идентичны по конструкции, оборудованы двумя спаренными колесами размерности 1100*330 мм.Стойки имеет специальный механизм, управляющий створками ниши. В убранном состоянии стойки фиксируются замками, предотвращающими случайный выпуск.
Предохранительная опора защищает хвост самолета при посадках с большим углом атаки. Опора выдвигается из фюзеляжа гидравликой. В хвосте бомбардировщика Ту-16 установлен контейнер, предназначенный для хранения двух тормозных парашютов. Управление парашютами электрическое, после остановки самолета купола парашютов отстегиваются летчиком из кабины.
Гидравлика бомбардировщика Ту-16 состоит из основной и тормозной систем.
Основная система используется для управления стойками шасси и опускания створок отсека для бомбовой нагрузки. Тормозная система используется для затормаживания колес шасси и закрытия створок бомболюка. Тормозная система может служить в качестве аварийной и применяется для выпуска стоек шасси. Источниками давления служат помпы, расположенные на распределительных коробках двигателей.
В качестве силовой установки на бомбардировщике Ту-16 использованы два турбореактивных двигателя АМ-3, которые позднее переименовали в РД-3. Поздние самолеты оснащены форсированными двигателями РД-3М. Тяга двигателей составляет на взлетном режиме 8750 и 9500 кг соответственно.
К концу эксплуатации на всех Ту-16 стояли модернизированные двигатели модели РД-3М-500. Турбины расположены вдоль фюзеляжа в гондолах. Фронтальная часть гондолы, содержащая в себе воздухозаборник, вынесена за пределы передней кромки крыла. В задней части гондолы имеется направляющий аппарат, защищающий поверхность фюзеляжа от воздействия горячих выхлопных газов.
На двигателях установлены компрессоры для пневматической системы. Пневматика применяется для наддува баков при аварийном сливе топлива, для работы систем перезарядки пушек, поддержания давления в гермокабинах и для функционирования антиобледенительной системы.
На каждом двигателе установлены по два генератора постоянного тока.
На борту бомбардировщика размещены два преобразователя напряжения, формирующие переменный ток. Для резервного питания используются аккумуляторные батареи.
Каждый двигатель оснащен индивидуальной системой подачи топлива. Системы могут объединяться в единое целое при помощи отдельной магистрали. Всего на борту Ту-16 имелось 27 баков мягкого типа, объединенных в 10 групп.
Соответственно на каждый двигатель приходилось по 5 групп. Каждая группа баков соединена между собой магистралями и представляет собой по сути отдельный бак. Объем топлива зависит от сорта заправленного керосина – при заправке топливом Т-1 объем составляет 41400 л, ТС-1 – 43750 л.
Часть баков протектированы резиной, расходные группы не имеют протектора. Баки оборудованы системой наддува инертным газом. Заправка Ту-16 выполняется на земле, каждая группа заправляется отдельно.
Централизованная система заливки топлива на бомбардировщике не применялась.
Позднее самолеты оборудовали приемником топлива в полете, расположенным в конце левого крыла. От приемника проложены магистрали ко всем группам баков.
Пушечное вооружение бомбардировщиков Ту-16 ранних серий состояло из семи пушек АМ-23 калибра 23 мм. Пушки стояли попарно в трех установках с дистанционным управлением. Еще одна пушка размещалась неподвижно в носовой части фюзеляжа. На поздних версиях Ту-16К эту пушку убрали.
Бомбовый отсек позволял разместить до 8900 кг бомб, в том числе и сверхмощную фугасную авиабомбу ФАБ-9000. При установке ракетного вооружения оно размещалось под крыльями (по одной КСР-5 под каждым крылом) или в бомболюке (ракета К-10С с частичным размещением в потоке).
Боевое применение
Первые машины стали поступать на вооружение в конце зимы 1954 года. С момента своего появления бомбардировщик Ту-16 стал основной машиной в составе сил стратегического сдерживания. Самолет применялся для испытаний новых видов вооружений. Машины Ту-16А использовались для доставки ядерных боевых зарядов к точкам сброса на Семипалатинском полигоне.
СССР использовал самолеты Ту-16 в ходе боевых действий в Афганистане.
Для бомбардировки применялись бомбы типа ФАБ-500, а также тяжелые авиабомбы весом до 9000 кг. Самые крупные ФАБ-9000 активно использовались на заключительном этапе войны. К этому времени дальний бомбардировщик Ту-16 оставался единственной машиной, способной доставлять подобное оружие к цели.
Бомбы применялись для разрушений дорог, пещер и формирования завалов. Бомбардировщики Ту-16 ВВС Египта принимали участие в арабо-израильских войнах 60-х и 70-х годов. В ходе Шестидневной войны один из египетских самолетов совершил огненный таран израильской военной базы.
Поставленные Ираку Ту-16 активно использовались в ходе Ирано-Иракской войны для атак танкеров, вывозивших из Ирана нефтепродукты. К 1991 году вылетавшие ресурс бомбардировщики Ту-16 стояли на аэродромах. Часть из них была уничтожена атаками союзной авиации, часть позднее разобрана на металл.
Модификации
На основе Ту-16 было создано несколько десятков модификаций машин, которые использовались в качестве бомбардировщиков, разведчиков или учебных самолетов.
Некоторые наиболее массовые версии самолета:
- Ту-16, первый серийный вариант;
- Ту-16А, вариант с термоизолированным бомболюком, предназначенным для размещения ядерного оружия;
- Ту-16В, носитель сверхмощной атомной «Царь-бомбы»;
- Ту-16Ю или Ту-163, представляет собой модификацию заправщика;
- Ту-16К-10, предназначенный для доставки к месту пуска управляемых ракет К-10С;
- Ту-16К-22, вооруженный ракетами Х-22.
Кроме этого существовала масса самолетов, выпущенных мелкими партиями или в единичных экземплярах. На базе бомбардировщика был создан первый советский реактивный лайнер Ту-104, который активно эксплуатировался вплоть до начала 70-х годов.
Тактико-технические характеристики
В 50-е годы прошлого столетия появился ряд бомбардировщиков со сходной с Ту-16 концепцией. Поэтому имеет смысл провести сравнение технических и летных характеристик машин.
| Параметр | Ту-16 | В-47А | Виккерс Вэлиент |
|---|---|---|---|
| Страна | СССР | США | Великобритания |
| Тяга двигателей на взлете, кг | 21300 | 19596 | 18160 |
| Взлетный вес, кг | 79000 | 104326 | 79380 |
| Максимальная скорость полета, км/час | 1050 | 978 | 910 |
| Дальность полета, км | 5925 | 3797 | 7240 |
| Потолок, м | 12800 | 12344 | 16460 |
Кардинальным отличием Ту-16 от американских или английских машин является пушечное вооружение, обеспечивающее надежную защиту от атак с хвостовой части. На Б-47А применялась единственная установка, размещенная в хвостовой части. Английские бомбардировщики стрелкового вооружения не несли.
Инциденты
Из 1511 построенных реактивных бомбардировщиков Ту-16 в авариях потеряно 145 машин, т.е. почти 10%. В результате катастроф погибло 709 человек. Основная масса катастроф пришлась на 50-е годы, когда шло освоение машины и новых методов полетов.
Последняя авария с участием Ту-16 датируется осенью 1990 года. При перегоне машины на утилизацию произошло разрушение приводов элерона, что привело к падению самолета на взлете. Члены экипажа, располагавшиеся в носовой кабине, погибли, находившиеся в хвостовой части остались живы.
В 1958 году один Ту-16 совершил посадку на дрейфующие льдины.
Летное поле применялось для снабжения арктической станции, поэтому на нем имелся пассажирский самолет Ил-14. При попытке взлета машины столкнулись и получили повреждения, исправить которые на месте оказалось невозможно.
Поврежденный Ту-16 дрейфовал вместе со льдами почти год, прежде чем его обнаружил разведывательный самолет ВВС Канады. После этого машину разукомплектовали и сожгли.
След в истории и сохранившиеся экземпляры

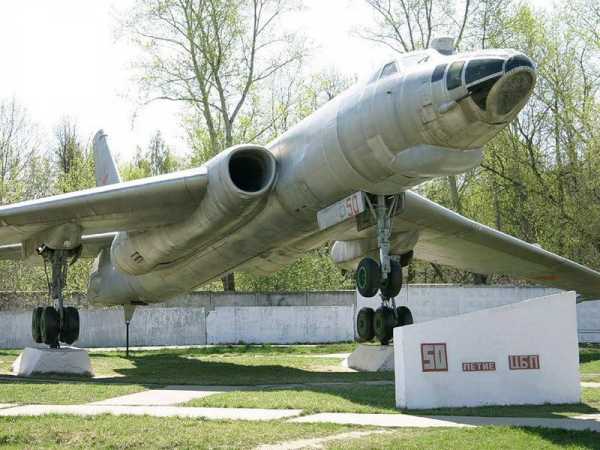

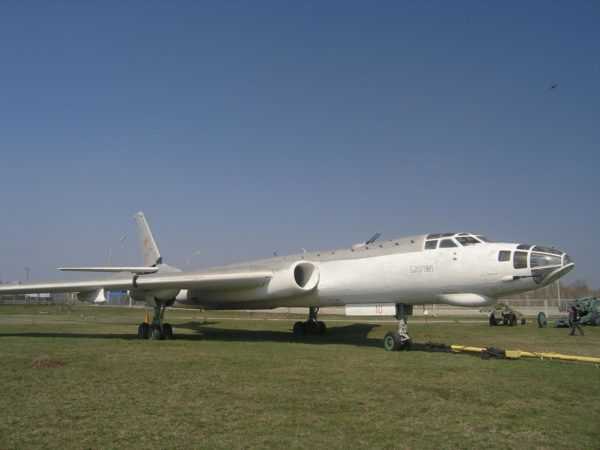

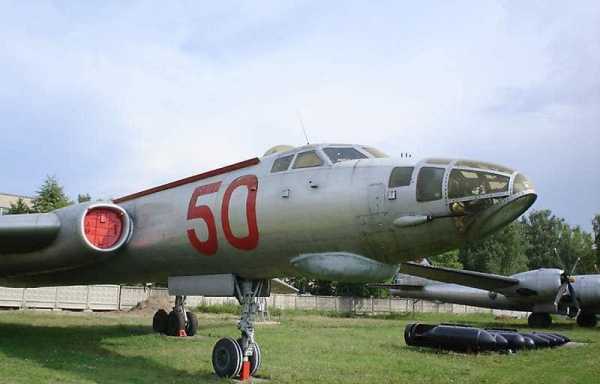

На сегодняшний день сохранилось не менее 19 машин на базе Ту-16, которые находятся в различных музеях России, Украины и Беларуси.
Бомбардировщик Ту-16 продержался на вооружении до второй половины 80-х годов, в то время как английские и американские конкуренты были быстро списаны. Более того, на 2012 год в ВВС Китая числилось не менее 160 экземпляров лицензионной копии под обозначением Н-6.
Создание бомбардировщика Ту-16 ускорило развитие советской военной и гражданской авиации. На машине были опробованы новые технологии литья, штамповки, а также прошли испытание конструкционные материалы повышенной прочности.
Концепция стреловидного крыла получила дальнейшее развитие в разработках КБ Туполева, созданных в 50-е и 60-е годы.
Машины Ту-16 стали учебной партой для отработки систем дозаправки в воздухе, без которых немыслима современная военная авиация.
Большое количество Ту-16 различных модификаций можно увидеть в киноленте «Случай в квадрате 36-80», снятой в 1982 году. Бомбардировщики Ту-16 эпизодически показаны в фильме «Особенности национальной охоты», снятом в 1995 году. Эпизоды фильма снимались на армейском аэродроме «Веретье» (район города Остров), который использовался в качестве базы хранения списанных машин.
Видео
warbook.club
Самолет Ту-16: фото бомбардировщика
Самолет ТУ-16 — первый советский дальний бомбардировщик, открыл новую эпоху в советском авиастроении. Это тяжёлый многоцелевой двухмоторный реактивный самолёт, который выпускался в разных модификациях. Был на вооружении СССР, России, стран СНГ, Египта, Сирии, Ирака, Индонезии. Самолет выпускался на трех авиазаводах, за время производство было изготовлено 1500 аппаратов.
История ТУ-16
Разработка ТУ-16 началась в ОКБ Туполева в 1948 году. Существовавший на тот момент дальний бомбардировщик ТУ- 4 был копией американского Boeing B-29 Superfortress, но в то время уже было ясно что будущее за самолетами с турбореактивными и турбовинтовыми двигателями.
Конструкторскому бюро Туполева были выданы технические задания на разработку самолета с такими характеристиками:
- дальность полета — 3000 км;
- крейсерская скорость — околозвуковая;
- бомбовая нагрузка — 3–7 тонн.
Однако, на то время не было подходящего двигателя. КБ Туполева уже имело наработки, которые были прототипами ТУ-16. Например, «82» с двумя реактивными двигателями — первый фронтовой бомбардировщик. Эта машина не была принят на вооружение из-за того, что была конкуренция с конструкторским бюро Ильюшина и приняли другой самолет — ИЛ-28. Разработка ТУ-16 начатая в 1948 году, была выполнена на основе модели «86», и закончилась к середине 1949 года.
В нише передней пушки стояла аппаратура системы Рица
Его характеристики:
- Дальность полета – 4000 км;
- Скорость на высоте 6 км — 980 км/4.
В то время СССР проводил ядерные испытания и к разрабатываемым бомбардировщикам предъявлялись новые требования. Они должны быть в состоянии доставить ядерный боеприпас к своей цели, с учетом его веса, превышающего пять тонн. Самолет должен летать на такие же расстояния, как и ТУ-4, летать в два раза быстрее и иметь в своей конструкции защиту от воздействия ядерного оружия как экипажа, так и всей конструкции.
Конструкторское бюро Туполева провело исследования и выяснило, что такой лайнер может быть разработан на основе проекта «86» путем увеличения массы изделия и тяги двигателей в полтора-два раза. Нужные для создания полноценного скоростного реактивного носителя были перенесены на проект «88», который впоследствии стал бомбардировщиком Ту-16, а его эскиз был окончательно утвержден в 1951 году.
Одним из преимуществ по сравнению с аналогичными американскими моделями того времени, B-47 и B-52, бала конструкция крыла, которая выполнялась более жесткой и тяжелой, мало деформировалась, обеспечивала его выносливость в условиях эксплуатации.
После утверждения эскизного проекта было проведено несколько доработок для улучшения защиты самолета от ядерного воздействия и для облегчения его конструкции. В мае 1953 года машина была принята на вооружение, и начался ее серийный выпуск.
Серийное производство бомбардировщика происходило в течение 10 лет на трех авиазаводах:
- Казанском;
- Куйбышевском авиазаводе №1;
- Воронежском.
За это время конструкция самолета неоднократно дорабатывалась, было построено более 50 модификаций самолета.
ТУ-16 стал первым серийным дальним носителем ядерного оружия, эксплуатировался вплоть до 1994 года. На его основе были созданы последующие тяжелые и скоростные боевые машины. Одна из моделей ТУ-16 и сейчас эксплуатируется в Китае.
Технические характеристики самолета
Технические характеристики Ту-16:
Фото Ту-16 представлено ниже. Для тех, кто интересуется темой, в конце этой статье представлено видео о бомбардировщике.
Конструкция самолета
Самолет Ту-16 — это моноплан с двумя двигателями АМ-3(разработчик Микулин) и стреловидным крылом. Тяга двигателей составляла 8750 кг. После 1068 года на бомбардировщик устанавливались двигатели РД-3М-500, с тягой 9520 кг.
Двигатели встроены в гандолах по бокам флюзеляжа. Конструкция имеет 6 технологических отсеков:
- Передняя прозрачная часть кабины пилотов, называемая фонарь;
- Гермокабина;
- Центроплан;
- Грузовой отсек;
- Технический отсек;
- Гермокабина кормовая.
Для предотвращения перегревания корпуса установлены силовые рамы недалеко от двигателей, развернуты соплами в стороны на 4 градуса. Для изготовления самолета использовались алюминиевые и магниевые сплавы, стеклотекстолит, нержавеющая сталь.
Экипаж бомбардировщика состоит из 6 человек:
- Командир;
- Помощник командира;
- 2 штурман;
- Стрелок-радист;
- Командир огневых установок;
- Опнратор.
Кабина Ту-16 подвешивается в верхней части грузового отсека и имеет бочкообразную форму. Экипаж попадает сюда через входные люки с лесницами, которые откидываются вниз. Катапультирование членов экипажа происходит вниз, за исключением двух человек, кресла которых выбрасывались вверх, предварительно откатываясь назад. Также в самолете имеются надувные лодки ЛАС-5 в случае необходимости спасения членов экипажа на море.
Топливная система состоит из 27 баков, вмещающих более 43 000 литров топлива. Используется автоматика для контроля расхода, а заправка происходит с помощью раздаточного пистолета через специальные горловины баков.
Система управления — классическая, с механической проводкой. Закрылки — с электроприводом, однощелевые.
Шасси имеет три опоры и носовую стойку с двумя колесами. Есть еще пята — хвостовая опора, которая служит для защиты передней части самолета при быстрой посадке, в полете она убирается. Выпуском и убиранием опор и торможением колес управляет гидросистема. В районе хвостовой опоры располагаются парашюты, который служит для уменьшения пробега самолета во время торможения. Оригинально выполнены купола этих парашютов, внешне напоминают авоську, сшиты из узких капроновых лент. Парашюты спрятаны в специальные контейнеры. Управление парашютами производится с помощью пиропатронов.
На самолете установлено две гидросистемы, основная и дублирующая, которые управляют приводами створок бомболюка и стеклоочистителей, шасси и тормозами. Источниками постоянного тока в системе электрооборудования самолета служат по два генератора на каждом двигателе и две аккумуляторные батареи, в свою очередь каждая из них состоит из двух аккумуляторов. На самолете используется электрическая сеть 115 вольт, 400 Гц от преобразователей ПО-4500. На разных модификациях машины состав электрооборудования был разным.
На самолете установлена противообледенительная система, состоящая из электрических нагревателей и теплого воздуха, подаваемого от двигателей. Освещение кабины самолета — обычное, с помощью ламп накаливания, а приборные доски освещались с помощью ультрафиолетовых светильников и люминицентных ламп.
Вооружение самолета состоит из трех башенных и одной пушечной установки. Всего бомбардировшик имеет семь 23-мм пушек АМ-23. Во внутренний грузоотсек можно поместить 3 тыс. кг бомб, а в режиме перегрузки можно загрузить и до 9 тыс. кг, например, фугасную бомбу ФАБ-9000М-54 с 4 тыс 297 кг тротила.
В различных модификациях на летательный аппарат подвешиваются торпеды, морские мины, крылатые ракеты. Модель Ту-16К-10-26 разработана так, что можно было подвесить сразу три ракеты, эта же модель использовалась для подвески бомб. Для облегчения подвески таких серьезных грузов было разработано подъёмно-такелажное оборудование.
Самолет имел самое передовое на тот момент оборудование:
- астрономические компасы;
- дистанционный экваториальный астрономический компас;
- навигационное устройство;
- гирокомпас;
- аэрогоризонты;
- радионавигационное оборудование;
- систему дальней навигации.
Для метания бомб по видимым целям использовался бомбовый прицел ОПБ-11Р, при метании по невидимым целям применяли радиоприцел РБП-4. В гермокабине самолета была нормальная для человека температура и давление, то только до высоты самолета 7250 метров. Если аппарат взлетал выше, то экипаж использовал кислородные маски и приборы.
Вконтакте
Одноклассники
Google+
samoleting.ru
Бомбардировщик-ракетоносец средней дальности Ту-16К-10. — Российская авиация
Бомбардировщик-ракетоносец средний дальности Ту-16К-10.
Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1958 г.
Еще в 1950-х годах, развивая идеи, заложенные при создании системы «Комета», ОКБ Микояна совместно с ОКБ Туполева приступили к разработке новой системы дальнего действия К-10, предназначенной для уничтожения надводных целей водоизмещением более 10000 т. Основой комплекса стала ракета К-10С со среднерасположенным стреловидным крылом и стреловидным оперением. Для комплекса К-10 проектировалась система наведения и управления К-10У, базировавшаяся на самолетной радиолокационной станции ЕН с дальностью обнаружения цели порядка 400 км. На ракете устанавливались станции: ЕС-2Д, служившая для наведения при помощи сигналов, поступающих от РЛС самолета-носителя, а также для выдачи команд по изменению траектории К-10С в вертикальной плоскости в соответствии с заданной программой, ЕС-1, предназначавшаяся для управления полетом после перехода в режим самонаведения. Характерной особенностью полета К-10С к цели являлось маневрирование в горизонтальной и вертикальной плоскостях. После отцепки от носителя на дальности 190 км по мели ракета «просаживалась», затем входила в луч самолетной РЛС и летела горизонтально. На дистанции 100-110 км она переходила к снижению сначала под углом 14-16°, а затем — 3-8°. За 60-70 км до цели ракета снова выходила в горизонтальный полет, но уже на высоте 800-1000 м. На расстоянии 10-16 км до цели она захватывалась головкой самонаведения, ракета снижалась и выходила на объект атаки на высоте в несколько метров, нанося удар в борт или по подводной части корабля.
Задание ВМФ предусматривало создание ракетоносца, максимально приспособленного для действий по морским целям. Отдел вооружения ОКБ-156 под руководством А.В.Надашкевича проделал большую работу по установке на бомбардировщик станции ЕН и размещению в грузоотсеке большой ракеты. В носовой части фюзеляжа, на месте фонаря и кабины штурмана расположили антенну обнаружения и сопровождения цели из комплекта станции ЕН, а антенну наведения ракеты разместили под кабиной пилотов. Штурмана вместе с навигационным оборудованием переместили на место штурмана-оператора (позади летчиков). В состав экипажа ввели оператора станции ЕН, рабочее место которого расположили в грузоотсеке в гермокабине по типу самолетов Ту-16Р и Ту-16КС. Было спроектировано и новое подвесное устройство для К-10С — балочный держатель БД-238 с механизмом уборки и выпуска. Оно позволяло транспортировать ракету в полуутопленном положении, а перед пуском выдвигать ее вниз на 550 мм. После схода ракеты грузоотсек закрывался створками, убиравшимися при подвешенной К-10С внутрь. Вначале с исходного самолета демонтировали лишь носовую артустановку. Однако в случае размещения в заднем унифицированном отсеке станций СПС-151, СПС-152 и СПС-153 оставались только две пушечные установки. В начале 1970-х годов на некоторых Ту-16К-10 в хвостовом отсеке устанавливались станции радиопротиводействия СПС-100 или СПС-100М в комбинации с СПС-5. На ряде машин ставилась аппаратура инфракрасных помех АСО-2А-Е7Р.
Система К-10 разрабатывалась на основании Постановлений Совмина СССР № 178-110 от 3 февраля 1955 года и № 1946-1045 от 16 ноября того же года. Согласно этим документам заводу № 22 поручалось к 1 марта 1957 года переоборудовать один из серийных Ту-16 в Ту-16К-10, однако первый опытный носитель (на базе самолета № 7203805) был готов только в ноябре, а второй (№ 7203806) — в декабре. Примерно в то же время была готова и первая ракета К-10С. 4 января следующего года опытный носитель выполнил первый вылет. 28 мая 1958 года с борта опытного Ту-16К-10 состоялся первый пуск в упрощенном режиме без наведения на цель. Затем в течение июня-сентября состоялись пять пусков на дальность до 96 км, в которых было достигнуто четыре попадания. Стрельба велась по наземным малогабаритным уголковым отражателям, попадание фиксировалось по пробитию натянутой перед ними сетки. Экипаж испытателей возглавлял Герой Советского Союза подп-к В.В.Зенцов. Заводские испытания продолжались до 29 сентября, их программа включала также и автономную отработку станции ЕН на опытных Ту-16К-10, а станций ЕС-1 и ЕС-2 — на двух специально доработанных МиГ-19СМК. Совместные Государственные испытания всей системы К-10 проводились в ГК НИИ ВВС с 21 ноября 1958 года. В течение следующего года произвели 10 пусков, проверялась и возможность посадки носителя с подвешенной ракетой. Для этого из баков К-10С сливался окислитель, т.к. даже при случайном его контакте с горючим могло произойти самовоспламенение. С сентября 1959 года по ноябрь 1960 года проводились испытания комплекса К-10 с тактическими пусками по кораблям ЧФ и с реальными пусками — по старому танкеру «Чкалов» водоизмещением немногим более 9000 т. Танкер предназначался для имитации цели типа «крейсер» с развитыми надстройками, для этого на нем натянули металлическую сетку высотой 13 м, попадание в которую засчитывалось как поражение.
Испытания показали, что крупные надводные корабли обнаруживались на дальности, близкой к теоретическому радиогоризонту, и вскоре (через 50-60 км пути) уверенно захватывались на автосопровождение. Хотя специальные испытания по определению максимальной дальности полета К-10С не проводились, но в ходе одного из неудачных пусков ракета, не поразив цель, улетела на 245 км, при этом падение на 610-й секунде полета не было вызвано полной выработкой топлива. Однако пуски выявили, что дальность боевого применения К-10С по сравнению с КС-1 не увеличилась. Ввиду частых отказов станций ЕС и ЕН, а также двигателей ракет все пять пусков К-10С с расстояния 130-150 км завершились неудачно. В процессе испытаний выявился еще один неприятный факт: оператору станции ЕН приходилось работать при температуре внутри гермокабины, превышавшей 40°С. Из-за трудностей с отработкой комплекса испытания завершились только к концу 1960 года. Причем последние пуски прошли в условиях применения радиотехнических помех. В общей сложности в ходе ГИ два Ту-16К-10 выполнили 184 полета. Из 20 запущенных К-10С только половина попала в цели. Тем не менее, по расчетам разработчиков комплекса, вероятность поражения морской цели этими ракетами составила 0,714 (вот что значит правильно сосчитать!). По выкладкам военных, этот показатель составил всего 0,624, что существенно отличалось от величины, заданной в Постановлении правительства. Тем не менее, 12 августа 1961 года Постановлением Совмина № 742-315 систему К-10 приняли на вооружение Авиации ВМФ. Уже после этого заместители председателей госкомитетов по авиационной и оборонной технике (ГКАТ и ГКОТ) подписали Акт Госиспытаний, внеся в него, как «особое мнение», вероятность поражения 0,8 на основании своей трактовки результатов выполненных в 1961 году пусков.
Вначале перспективность нового комплекса не вызывала сомнений, поэтому решение о запуске его в серийное производство вышло задолго до завершения испытаний — 31 декабря 1958 года. Документ поручал производство ракет К-10С развернуть на заводе № 31 в Тбилиси. Однако в связи с трудностями, возникшими в ходе испытаний, а также под влиянием общей тенденции свертывания авиационных вооружений в пользу стратегических ракет будущее комплекса К-10 перестало быть столь однозначным. Выпуск Ту-16К-10 начали в Казани (первый серийный самолет № 8204010 был собран в апреле 1958 г.), однако до конца 1959 года там построили всего семь Ту-16К-10(ЗА) с системой дозаправки, а затем производство этой модификации приостановили. Строить Ту-16К-10 планировали и на заводе № 1 в Куйбышеве, но вскоре это предприятие решили перепрофилировать на выпуск межконтинентальной ракеты Р-7. Тогда заместители председателя Совмина Д.Ф.Устинов и В.М.Рябиков, председатель ГКАТ П.В.Дементьев и главком ВВС К.А.Вершинин направили в ЦК КПСС письмо, в котором обращали внимание на явную недостаточность имевшейся ракетоносной группировки, состоявшей на тот момент из 90 Ту-16КС. Они предложили отсрочить снятие авиационной тематики с завода № 1. Благодаря этому обращению куйбышевскому заводу до июля 1960 года удалось сдать 59 Ту-16К-10. В июне следующего года производство этих машин восстановили на заводе № 22. С учетом первых семи самолетов в общей сложности до конца 1963 года в Казани построили 157 таких ракетоносцев. Таким образом, всего было выпущено 216 Ту-16К-10.
Ту-16К-10, построенные на заводе № 22 в начале 1960-х годов, имели нестандартную для этого предприятия систему заводских номеров. В семизначном номере первая цифра ничего не означала, вторая и третья обозначали номер серии Ту-16 на данном заводе, четвертая — год выпуска, пятая и шестая — номер самолета в серии и наконец, седьмая также не несла информации. Например, № 4652012 означал, что это первый самолет 65-й серии, выпущенный в 1962 году. Укороченный номер записывался как 6501.
В 1959-1961 годах в ГК НИИ ВВС проводились испытания трех опытных ракетоносцев Ту-16К с двигателями РД-16-15. Самолеты были оборудованы РЛС ЕН и несли ракеты К-10С. ОтТу-16К-10 они отличались увеличенной дальностью полета за счет более экономичных двигателей. Внешним отличием служили мотогондолы несколько измененной конструкции. Испытания завершились успешно, но в серию Ту-16К запускать не стали по той же причине, что и оснащенный этими же двигателями Ту-16Б.
Постановлением о принятии системы К-10 на вооружение предписывалось увеличить дальности пуска ракеты до 300-350 км и снизить высотность ее применения. Работы в этих направлениях велись последовательно, т.к. решить обе задачи сразу оказалось довольно сложно. Вариант комплекса, приспособленный для применения с малых высот, был создан в 1963 году и получил обозначение К-10Н. Он позволял производить пуски К-10СН и К-10СНБ (последняя — с ядерной боевой частью) с высоты 500-600 м, при этом на последнем участке полета ракета шла в нескольких метрах над водой. На носителе Ту-16К-10Н устанавливалась модернизированная РЛС ЕН-2-6.
Обозначение Ту-16К-10Д получил вариант комплекса с увеличенной дальностью. На носитель установили модернизированную РЛС ЕН-Д с дальностью обнаружения цели до 450 км. Для нового комплекса разработали ракету К-10СД, дальность полета которой увеличили за счет большего запаса топлива. Сам ракетоносец получил обозначение Ту-16К-10Д. В этот вариант на ремзаводах Авиации ВМФ доработали значительную часть находившихся в эксплуатации Ту-16К-10. Снизить высотность применения комплекса удалось путем доработки системы наведения и управления ракетой, которая после этого получила обозначение К-10СДВ. Диапазон возможных высот пуска расширился с 5000-10000 м до 1500-11000 м. Пробные пуски в начале 1970 г. подтвердили эффективность внесенных изменений, после чего часть Ту-16К-10Д снова подверглась доработкам. Усовершенствованные носители могли использовать ракеты К-10СД и К-10СДВ, а также К-10С, К-10Н и К-10СНБ, но при этом дальность стрельбы несколько уменьшилась.
В 1972-1979 годах велись работы по созданию на базе К-10СН варианта, оборудованного станцией постановки активных помех. Ракета, получившая серийное обозначение К-10СП и оснащенная станцией «Азалия», предназначалась для прикрытия пуска боевых ракет. Самолет, оборудованный для применения К-10СП, получил обозначение Ту-16К-10П, а комплекс в целом — К-10П.
ЛТХ:
Модификация: Ту-16К-10
Размах крыльев, м: 32,99
Длина, м: 34,80
Высота, м: 10,36
Площадь крыла, м2: 164,65
Масса, кг
-пустого самолета: 37730
-нормальная взлетная: 72000
-максимальная взлетная: 79000
Топливо, кг: 36000
Тип двигателя: 2 х ТРД РД-3М
Тяга, кгс: 2 х 9500
Скорость, км/ч
-максимальная: 992
-крейсерская: 842
Перегоночная дальность, км: 7200
Дальность полета, км: 4800
Боевой радиус действия, км: 3050
Практический потолок, м: 15000
Экипаж, чел: 7
Вооружение: 4 х 23-мм пушки АМ-23
Боевая нагрузка: 9000 кг в отсеке оружия — 2 х КР класса «воздух-поверхность» системы К-10.
Ракетоносец Ту-16К-10.
Ракетоносец Ту-16К-10.
Ту-16К-10 на стоянке.
Ту-16К-10 на взлете.
Ту-16К-10 на взлете.
Ту-16К-10 в полете.
Ту-16К-10 в полете.
Ту-16К-10 в полете.
Испытания КР К-10.
Ту-16К-10 c 2-мя крылатыми ракетами КСР-5 и одной К-10С.
Крылатая ракета К-10 на тележке.

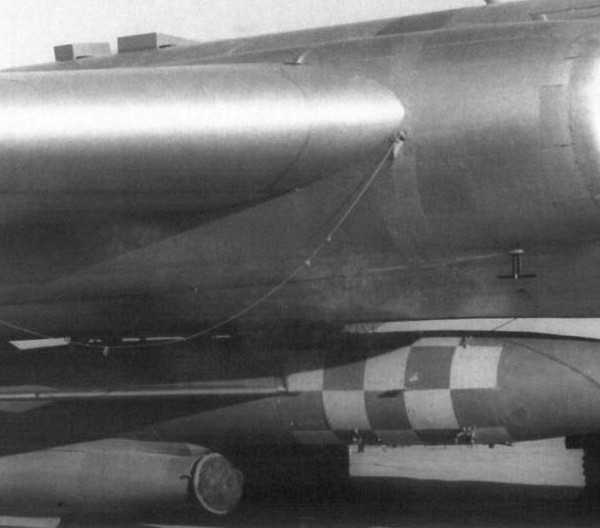

Ракета К-10С под фюзеляжем Ту-16К-10.
Ракета К-10С под фюзеляжем Ту-16К-10.
Ту-16К-10. Рисунок.
Ту-16К-10. Схема.
Ту-16К-10-26. Схема.
Крылатая ракета К-10С. Рисунок.

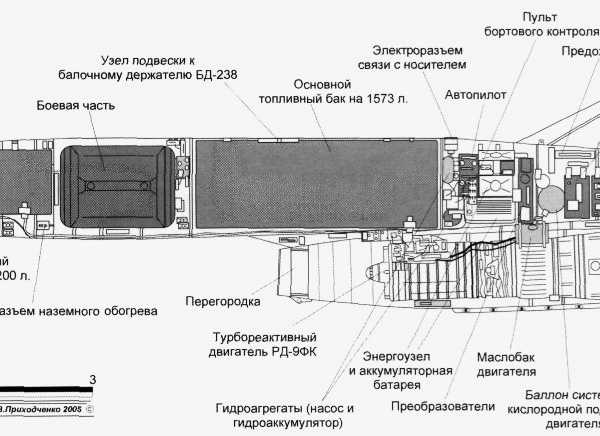

Компоновочная схема ракеты К-10С.
Противокорабельная крылатая ракета К-10С. Схема.
.
.
Список источников:
Владимир Ригмант. Под знаками «АНТ» и «ТУ».
Журнал «Крылья Родины» №№ 6; 7 за 1995 г. Владимир Ригмант. Ту-16 — самолет-эпоха.
Журнал «Авиация и время». №№01/02 за 2001 г. Ефим Гордон, Владимир Ригмант, Виктор Кудрявцев, Андрей Совенко. Легендарный Ту-16.
Журнал «Крылья Родины» № 5 за 2002 г. Владимир Ригмант. О предшественниках великого самолета.
М.: Яуза, 2015 г. В.Марковский, И.Приходченко. Ракетоносец Ту-16. Триумф советского авиапрома.
Журнал «Авиация и Космонавтика» № 08 за 2016 г. Геннадий Амирьянц. Авиация и люди 100 лет Герою.
АКО. Владимир Ригмант. Реактивный долгожитель.
Крылья Родины. Владимир Ригмант. Ту-16 — самолет-эпоха.
Николай Якубович, Анатолий Артемьев. Туполев Ту-16. Дальний бомбардировщик и ракетоносец.
Крылья Родины. В.Сидоров. Дальний реактивный «Ту».
Роман Астахов. Русская Сила. Дальний бомбардировщик и ракетоносец Ту-16.
С.Мороз, С.Попсуевич. Управляемые ракеты дальней и морской авиации СССР.
LIVEJOURNAL. DOROSHENKO_US. Ту-16К-10.
Сайт «Уголок неба». 2018 г. страница: «Туполев Ту-16К-10».
xn--80aafy5bs.xn--p1ai
|
Вход на сайт закрыть Всего найдено фотографий: 280, показано: с 1 по 20. 1 2 3 4 5 6 7 8 9 10 > >> Сортировать по: добавлению
(↓)
| просмотрам
(↓)
| дате
(↓)
| регистрации
(↓)
| с/н
(↓)
1 2 3 4 5 6 7 8 9 10 > >> | |||
russianplanes.net
16 — советский реактивный стратегический бомбардировщик
Что сдерживало возможного противника в годы холодной войны? Одним из наиболее значимых факторов эксперты считают наличие бомбардировщика Ту-16.
История создания
Работа над созданием этого самолёта началась в 1948 году, а новые машины поступили на вооружение в начале 1954 года. Это был первый в СССР дальний бомбардировщик с турбореактивным двигателем и стреловидным крылом. Характерно, что это полностью отечественная разработка, которая базировалась на исследованиях ОКБ А. Н. Туполева и ЦАГИ. Трофейные немецкие чертежи и расчеты к моменту появления концепции в Советский Союз ещё не поступили, а когда это произошло в них уже не было надобности. Специалисты ОКБ решали задачу создания более современной замены поршневому Ту-4. Необходимо было создать машину, развивающую скорость около 1000 км/ч, с бомбовой нагрузкой в районе 6 тонн и вооружением как у Ту-4.
Ту-16
Расчеты показывали, что задача вполне решаема и сотрудники ОКБ начали изыскания в инициативном порядке, не дожидаясь официальных распоряжений. Проект и само изделие сменили несколько кодовых названий. В результате получился Ту-16, способный нести бомбы, крылатые ракеты, обладающий мощным вооружением, серьёзной дальностью полёта и внушающий ужас противнику тем, что мог быть носителем ещё и ядерного оружия.
В те годы именно бомбардировщики рассматривались в качестве основного средства доставки ядерных боеприпасов до целей. Ракеты стратегического назначения тогда были представлены только Р-1 и Р-2 — копиями немецких ФАУ. Они были оснащены обычными боевыми частями и имели крайне низкую эффективность. Это делало разработку нового бомбардировщика наиболее актуальной.
Изначально прототип носил название самолёт «82». На нём стояли два двигателя РД-45Ф или ВК-1. Всё время разработок конструкторы были заняты выбором наиболее оптимальных двигателей и конструкционных особенностей самого самолёта, которые позволили бы развивать скорость близкой к звуковой, с числом М=0,9–0,95, но при этом нести не менее 6 тонн груза и преодолевать большие расстояния.
«Барсук» Ту-16
От схемы взятого за основу самолёта «73» мало что осталось, потому что у него крыло было прямым. На прототипах «82» крылья стали стреловидными. Машина воплощала передовые технические решения того времени, но имела недостаточные характеристики вооружения. Параллельно с «82» стали создавать ещё и «83», который оснащался радиолокационным прицелом ПС- НБ и системой наведения на цель «РМ-С».
Невозможно создать полностью готовый к эксплуатации новый самолёт такого класса. Конструкторы шли методом проб и ошибок, прорабатывали самые разные варианты.
Какие основные задачи решали разработчики?
- Скорость, которая позволила бы бомбардировщику пройти участки активности ПВО противника и тягаться с перехватчиками.
- Способность нести существенную бомбовую нагрузку.
- Улучшенное вооружение, наличие собственной системы обороны от истребителей.
Ту-16
К началу 1950 года эти общие принципы детализировались так… Во-первых, бомбовая нагрузка варьировалась от 6 до 12 тонн. Во-вторых, военной авиации нужен бомбардировщик с дальностью боевого применения до 7500 км. И это не предел, потому что уже тогда, в 1950 году, стала рассматриваться возможность дозаправки в воздухе. Заправщик должен создаваться на базе того же самолёта. Других подходящих для этой цели машин в СССР не было. Впоследствии задача с заправкой в воздухе нашла блестящее решение. Была предусмотрена не только возможность переоборудования боевого самолёта в заправщик, но и обратная модификация. В-третьих, на высоту в 10 тыс. метров самолёт должен был выходить за 20–25 минут.
Изыскания увенчались успехом. 1 мая 1954 года «девятка» новых Ту прошла над Красной площадью во время парада трудящихся. К тому моменту изделие уже поступало на вооружение.
Памятник Ту-16 в Смоленске
Технические особенности Ту-16
В окончательном базовом варианте самолёт представлял собой моноплан с средним расположением крыла стреловидности в 35º по линии четвертей хорд. Крыло двухлонжеронное, кессонной конструкции, усиленное в местах расположения двигателей. До 1958 года на нём стояли ТРД Микулина АМ-3 с тягой в 8750 кг. После 1958 года устанавливались РД-3М-500 с тягой 9520 кг. Число «500» означает количество часов, которое двигатель может эксплуатироваться без капитального ремонта. Через несколько лет этот параметр был увеличен до 2000.
Фюзеляж сигарообразной формы с характерным заужением к хвостовой части. Внутри он разделен на шесть отсеков. В передней зоне, сразу за фонарём, основная гермокабина экипажа, а в хвостовой части гермокабина для стрелка-радиста и командира огневых установок. Описано размещение классического экипажа из шести человек.
В центре фюзеляжа — внутренний отсек вооружения, а за ним топливные баки.
Ту-16
Самое первое кресло в носовой части предназначено для размещения штурмана-бомбардира. Он же выполняет роль оператора РЛВС. За ним находятся кресла командира, второго пилота и штурмана-оператора. Над головой последнего расположен наблюдательный люк астрокупола.
Топливная система была поделена на 10 секций, которые объединяли 27 баков в крыльях и задней части фюзеляжа. В общей сложности в них вмещалось 43800 литров топлива ТС или Т-1.
Система управления классическая, с механической проводкой. Управление по крену, тангажу и по курсу осуществлялось элеронами и рулями, которые с успехом можно было бы применить и в поршневой авиации.
Схема Ту-16
Вооружение и оснащение
Пушечное вооружение самолёта было представлено семью двадцатитрёхмиллиметровыми пушками АМ-23. Они размещались в трёх дистанционных башенных установках и одной носовой. КОУ мог взять управление всеми на себя. Инженерные особенности конструкции оставляли военным большую свободу в практическом использовании свободнопадающих бомб. Отсек для боеприпасов рассчитан на 3000 кг, но если нужно создать запланированный перегруз, то Ту-16 в состоянии поднять 9000 кг в отсеке и ещё нести прицепные бомбы на крыльях. Это означало, что самолёт мог сбросить противокорабельную фугасную бомбу ФАБ-9000М-54, которая была способна серьёзно повредить и даже затопить авианосец противника.
Ту-16, подготовка
Различные модификации бомбардировщика позволяли использовать буквально все виды авиационных боеприпасов того времени. Это бомбы, торпеды, мины и крылатые ракеты. В варианте ракетоносца Ту-16 нёс сразу три крылатые ракеты общим весом более 12 тонн. На него же можно было подвешивать и бомбы.
Ту-16 был оснащался передовыми по тем временам приборами и электронными системами. Существовала возможность боевого применения машины в любое время суток, при любых погодных условиях и поражения видимых и невидимых целей.
Ту-16, памятник в Рязани
Эксплуатация и боевое применение
Весь срок своей эксплуатации Ту-16 был основным авиационным средством стратегического сдерживания противника. Его применение в мирное время мало чем отличалось от боевого. Разведчики регулярно сопровождали группы кораблей НАТО во всём бассейне северных морей, а бомбардировщики активно сбрасывали атомные бомбы на полигоны в Семипалатинске, Новой Земле и ряде других. Для этой цели был разработан специальный вариант Ту-16А. В общей сложности им было сброшено не менее 100 атомных бомб. Применялся он и для сброса макетов ещё разрабатываемого ядерного оружия.
Использовали Ту-16 и ВВС других стран. Однажды неудача постигла крупное соединение ВВС Египта. Израильские ВВС уничтожили 30 Ту-16, которые открыто стояли на взлётной полосе. Однако в этом можно винить только организаторов ПВО самих египтян. Советские же ВВС после того случая массово перешли на капонирные стоянки.
Активно применялся Ту-16А во время войны в Афганистане. Совместно с ракетоносцами Ту-16КСР-2–5 и Ту-16КСР-2–5-11, а так же разведчиками и постановщиками помех самолёты наносили многочисленные бомбовые и ракетные удары по базам моджахедов.
Ту-16
Видео: Бомбардировщик ТУ-16.
https://youtu.be/44xd6lbuYSU
В СССР самолёт был принят на вооружение в 1954 году и снят с него в 1993 году, уже по приказу Министерства обороны РФ. Производство же было прекращено ещё в 1963 году. В нашей стране было выпущено 1507 серийных и 2 опытных образца. Однако Ту-16 поставлялся, а потом и производился по лицензии в Китае. В КНР он стоит на вооружении до сих пор. Есть сведения, что не полностью отказались от его эксплуатации и в Египте. Проблему получения запчастей ВВС этой страны решает с помощью Китая. Лицензионный вариант в китайском исполнении носит название Xian H-6.
Есть у этой разработки и своя мирной истории, которая связана с гражданской авиацией. Ту-16 стал основой для разработки первого советского реактивного пассажирского самолёта Ту-104. От военного пассажирскому лайнеру «достались» крыло, которое перенесли в нижнюю часть фюзеляжа, хвостовое оперение, гондолы двигателей и шасси.
aviarf.ru
