Штурмовик Ил-2 Фото. Видео. Скорость. Вооружение. ТТХ

Ил-2 — советский штурмовик времён Великой Отечественной войны, созданный в ОКБ-240 под руководством Сергея Владимировича Ильюшина. Самый массовый боевой самолёт в истории, было выпущено более 36 тысяч штук.

Ил-2 — видео

Конструкторы называли разработанный ими самолёт «летающим танком». Пилоты-истребители люфтваффе прозвали Ил-2 «бетонным самолетом» (нем. Betonflugzeug). По утверждению некоторых советских авторов, солдаты вермахта называли его «чумой» (нем. Schwarzer Tod, дословно: «чёрная смерть»).

Ил-2 принимал участие в боях на всех театрах военных действий Великой Отечественной войны, а также в Советско-японской войне. В феврале 1941 года началось серийное производство (приказ А. И. Шахурина № 739 от 14. 12.1940).

Первые серийные Ил-2 изготовлены в феврале 1941 года в Воронеже на заводе № 18 (в ноябре 1941 года завод эвакуирован в Куйбышев). Ил-2 серийно производился также на авиационных заводах № 1 и № 18 в Куйбышеве, на авиационном заводе № 30 в Москве. Из общего количества Ил-2 (36 183 шт.) 74 % произведено в Куйбышеве 26 888 шт. Некоторое время в течение 1941—1942 годов самолёт выпускался заводом № 381 в Ленинграде и Нижнем Тагиле.

Прототип — БШ-2 (заводское наименование ЦКБ-55) совершил первый полёт 2 октября 1939 года (лётчик-испытатель В. К. Коккинаки).

Конструкция

Планер

Одномоторный самолёт смешанной конструкции. Главная особенность — включение брони в силовую схему планера самолёта.

Броня корпуса заменила собой каркас и обшивку всей носовой и средней части фюзеляжа. Несущий броне-корпус — клёпаный из гомогенной стальной брони АБ-1 (АБ-2), закрывал двигатель, кабину пилота, радиаторы и некоторые агрегаты (на прототипе броне-корпус защищал также борт-стрелка). Прозрачная лобовая броня козырька кабины имела толщину 64 мм и выдерживала попадание 7,62 мм бронебойной пули с нулевой дистанции.

Самолёт изначально был сконструирован двухместным. Существует распространённое ошибочное мнение, что Ильюшин был вынужден переделать штурмовик в одноместный по указанию военного руководства страны. Как известно, с отсутствием оборонительного вооружения Ил-2 были связаны неоправданно большие потери этих самолётов в первый год Великой Отечественной войны.

В действительности самолёт был заказан именно двухместным, а его одноместный вариант — инициатива самого Ильюшина, поскольку на испытаниях БШ-2 показал неудовлетворительные лётные качества — его скорость, скороподъёмность и дальность были ниже требований, заявленных ВВС. В то же самое время над бронированным штурмовиком работали и другие советские конструкторы. Чтобы спасти свой штурмовик в условиях конкуренции с другими конструкторскими бюро, Ильюшин в инициативном порядке создал его одноместную версию. Борт-стрелок был удалён, что существенно сократило объём броне-корпуса; на место стрелка был установлен дополнительный топливный бак и дополнительное бронирование задней центровки по массе, что также вызывало нарекания — она ухудшала управляемость. Сэкономленная масса позволила штурмовику удовлетворять предъявляемым к нему требованиям по скорости, а дополнительный бак повысил дальность полёта.

Столкнувшись с большими потерями Ил-2, не имевших в задней полусфере оборонительного вооружения, ВВС потребовали от Ильюшина вновь сделать самолёт двухместным, что и было реализовано к концу 1942 года. Однако изменить броне-корпус уже не было возможности, поэтому борт-стрелок находился вне броне-корпуса и был защищён лишь 6-мм листом брони со стороны хвоста. При этом защита пилота со стороны задней полусферы осуществлялась поперечной бронёй марки «ХД», толщиной 12 мм (+6 мм броне-спинка), входившей в схему броне-корпуса.

В 1942 году появилась в чертежах модификация броне-корпуса, закрывающая борт-стрелка. Для сохранения центровки консоли крыла имели стреловидную форму, а центроплан был сдвинут назад так, что передний лонжерон находился под обрезом козырька кабины пилота. Однако существовал жёсткий указ не снижать темпы производства штурмовиков, к чему, безусловно, привело бы внедрение в серию новой модификации. В итоге броне-корпус, защищающий обоих членов экипажа, получила лишь позднейшая модификация самолёта — Ил-10, выпуск которой был начат в 1944.

Двигатель

АМ-38 — поршневой, 12-цилиндровый с 60° V-образным развалом цилиндров жидкостного охлаждения, мощностью в различных вариантах от 1620 до 1720 л. с., разработан в ОКБ Микулина.

Вооружение Ил-2

— Две пушки в консолях крыла (первоначально — 20 мм ШВАК, в основной серии — 23 мм ВЯ, в противотанковом варианте — 37 мм), испытывался образец с пушками 45 мм.
— Два пулемёта ШКАС (крыльевые)
— Авиабомбы, контейнеры ПТАБ
— Реактивные снаряды РС-82 или РС-132
— В качестве оборонительного вооружения на двухместных вариантах устанавливался пулемёт УБТ калибром 12,7 мм.

Модификации

Выпускался в одноместном (лётчик) и двухместном вариантах (лётчик и воздушный стрелок). Различные технологические и конструктивные изменения вносились постоянно, например, в конце 1941 года была внедрена деревянная конструкция хвостовой части фюзеляжа, с внешними металлическими стрингерами. Менялось бронирование, вооружение.

Ил-2 (одноместный) — серийная модификация штурмовика, не оборудованного кабиной для заднего стрелка. В связи с большими боевыми потерями одноместного варианта в некоторых авиационных частях предпринимались успешные попытки переоборудования одноместного Ил-2 в двухместный[9]. В ряде случаев даже ограничивались имитацией задней пушки, устанавливая в прорезь кабины направленный на хвост муляж, который с расстояния эффективно отпугивал пилотов немецких истребителей от захода такому штурмовику «в хвост» самим своим видом.

Ил-2 (двухместный) — серийная модификация, оборудованная кабиной стрелка с фонарём и пулемётами ШКАС или УБТ, смонтированными на полутурельной установке. Начал широко использоваться в поздние периоды войны (на второй фотографии в начале статьи представлено звено таких самолётов Ил-2(Д))

Ил-2 АМ-38Ф — штурмовик с форсированным двигателем АМ-38ф, имевший, по сравнению с АМ-38-м, большую взлётную мощность (на 100 л. с.). Первый одноместный серийный Ил-2 (зав. № 182412) с опытным двигателем АМ-38ф поступил для снятия лётных данных по программе приёмо-сдаточных испытаний серийных самолётов с дополнением по испытанию работы ВМГвЛИС 18-го авиазавода 31 июля 1942 года.
С января 1943 года двигатели АМ-38ф стали устанавливаться на все серийные штурмовики Ил-2, как одноместные, так и двухместные, на всех авиазаводах, выпускавших эти самолёты. К январю 43-го 24-му авиамоторному заводу удалось изготовить 377 двигателей АМ-38ф.
С января 1943 года двухместный Ил-2 с двигателем АМ-38ф пошёл в крупносерийное производство, а уже с 1 февраля все основные производители «Илов» — 1-й, 18-й и 30-й авиазаводы — полностью перешли на его выпуск.

Ил-2 КСС (крыло со «стрелкой») — серийная модификация Ил-2 АМ-38Ф с тем же двигателем АМ-38Ф, но форсированным до 1720 л. с., с некоторыми аэродинамическими и конструктивными улучшениями.
Вместо металлического бака устанавливались фибровые защищённые бензобаки, в которых большинство мелких пробоин через некоторое время затягивалось специальным составом-протектором, имеющим свойство загустевать на открытом воздухе. На испытаниях баки сохраняли герметичность даже с 17 пробоинами от пуль калибра 7,92 и 13 миллиметров, выпущенных из немецкого оружия.
С целью улучшения устойчивости Ил-2 в полёте и управления на самолёты Ил-2 АМ-38ф устанавливались амортизационные пружины и контрбалансир в системе управления рулём высоты, разработанными в ЛИИ НКАП М. Л. Милем (впоследствии Главный конструктор вертолётов).
Контрбалансир уравновешивал силы инерции, возникающие от весовой компенсации руля высоты при криволинейном полёте. Амортизационная пружина предназначалась для повышения запаса продольной динамической устойчивости штурмовика при полёте с брошенной ручкой управления — натяжение амортизационной пружины создавало постоянно действующую силу, возвращающую руль высоты в исходное положение при изменении режима полёта самолёта под действием внешних сил.
Для улучшения центровки самолёта Ил-2 концы консолей крыла поданы назад, что возвращает центровку самолёта до центровки одноместного самолёта Ил-2, то есть до 28,0 %. Вместо деревянного крыла произведена установка металлического крыла, которое повышало живучесть и улучшало ремонтно-эксплуатационные качества Ил-2. К концу 1944 года заводами № 18, 1 и 30 было отправлено в части ВВС КА 7377 модифицированных штурмовиков Ил-2 с металлическими крыльями стрельчатой конструкции, при этом авиазавод № 1 выпускал Ил-2 и с деревянным крылом.

Ил-2 М-82 — опытный вариант штурмовика, оборудованный двигателем воздушного охлаждения М-82 с взлётной мощностью 1675 л. с. Эта разработка была начата после захвата Смоленска немцами 16 июля 1941 года, что привело к угрозе захвата Москвы и вынужденной эвакуации завода, производившего двигатели А. Микулина АМ-38 за Урал. Появился риск нехватки этих двигателей. Однако, с мая 1942 года в Перми развернулось производство двигателя М-82 мощностью 1676 лс. Этот двигатель был доступен в количествах, достаточных для того, чтобы подвигнуть ОКБ Ильюшина к разработке варианта Ил-2 под новый двигатель. Двигатель М-82 устанавливался несколько ниже и без бронирования (так как он имел воздушное охлаждение) и, следовательно, был более уязвим для огня противника. Вместе с тем было бронировано место воздушного стрелка с пулемётом УБТ. Самолёт имел новый винт с коническим коком и увеличенные до 724 литров топливные баки. По своим характеристикам Ил-4 незначительно уступал исходному Ил-2, но к тому времени стало ясно, что перебоев с двигателями АМ-38 не будет. Был также построен одноместный Ил-2 М-82ИР, который успешно прошёл заводские испытания к середине августа 1942 года (отчёт по испытаниям утверждён 18 августа 1942 года), однако на государственные испытания штурмовик не передавался и в дальнейшем все работы по установке двигателя воздушного охлаждения были прекращены. Обозначение Ил-4 перешло к дальнему бомбардировщику ДБ-3Ф.

Ил-2 ШФК-37 — опытный одноместный вариант штурмовика с двигателем АМ-38, вооружённый, помимо двух крыльевых пулемётов ШКАС, двумя 37-мм авиационными пушками конструкции ОКБ-15 Б. Г. Шпитального ШФК-37 (Шпитальный, фюзеляжно-крыльевая, калибра 37 мм). 9 штурмовиков принимали участие в боевых действиях 688-го ШАП 228-й ЩАД 16-й ВА с 27 декабря 1942 года по 23 января 1943 года под Сталинградом при уничтожении немецкой окружённой группировки в полосе 65-й армии генерал-лейтенанта П. И. Батова. Боевые действия велись с полевых аэродромов с/х. «Пролетарий», затем станицы Качалинская. В серию не пошёл.

Ил-2 НС-37 — серийная модификация двухместного Ил-2 АМ-38Ф, на который с целью повышения противотанковых свойств штурмовой авиации устанавливались две пушки калибра 37 мм 11П-37 ОКБ-16 с боекомплектом по 50 снарядов на пушку, без реактивных снарядов, с бомбовой нагрузкой 100 кг в нормальном варианте и 200 кг в перегрузочном.

Ил-2 НС-45 — опытный образец самолёта Ил-2 АМ-38ф с двумя крыльевыми пушками НС-45. Полигонные испытания Ил-2 с НС-45 показали неудовлетворительную эффективность стрельбы из них в воздухе по малоразмерным целям. Главным образом из-за сильной отдачи пушек при стрельбе — максимальная сила отдачи авиапушки на наземном станке достигала 7000 кг. В серию не пошёл.

Ил-2Т — по опубликованному свидетельству бывшего авиамеханика 23 ОШАП ЧФ, в одной из эскадрилий полка было звено самолётов Ил-2Т, совершавшее боевые вылеты в 1944 году. Модификация представляла собой Ил-2м3, в котором для экономии массы были демонтированы пушки ВЯ-23 и из стрелкового вооружения остались 3 пулемёта: 2 крыльевых и пулемёт заднего стрелка. Благодаря этому машина была способна поднять самую маленькую советскую торпеду 45-36АН. Однако до сих пор не обнаружены документы, подтверждающие существование данной модификации, хотя существуют многочисленные авиамодели и модификация используется в видеоиграх.

Боевое применение

Тактика

Атака с:

— малых высот (400—1000 м) на пологом пикировании
— бреющего полёта на высотах 15-50 м, малая высота, высокая угловая скорость и складки местности должны были защищать самолёт от огня зенитных орудий, в то время как броня защищала его от стрелкового огня вражеской пехоты.
— После израсходования боезапаса бомб и ракет Ил-2 мог вести воздушный бой с вражескими самолётами[12]. Иногда советские лётчики для атаки немецких бомбардировщиков Ju 87 («лаптёжников»), пользуясь внешним сходством машин, применяли тактический приём «обуть лапти», то есть выпустить шасси и пристроиться к строю немецких самолётов. При блокировании Демянского и Сталинградского котлов Ил-2 использовался для атаки на транспортные Ju-52 — его скоростных возможностей для этого вполне хватало, а мощная бронезащита позволяла игнорировать оборонительный огонь бортовых пулеметов.

«Кабина смерти»

В первые же дни войны выявилось, что одноместные штурмовики несут неоправданно большие потери от истребителей противника. По требованию лётчиков во всех штурмовых полках инженерно-технический состав с участием самих пилотов начал изыскивать пути защиты самолёта от нападения истребителей. В верхней части фюзеляжа прорезали отверстие для возможности разместить стрелка и смонтировать хотя бы примитивную установку пулемёта с минимальным боекомплектом. Первыми воздушными стрелками стали механики и мастера по вооружению. Нагрузка на вооруженцев резко возросла — надо было и на задание летать, и, возвратившись, успевать готовить вооружение к полёту. Летали они с большим желанием, хотя и называли между собой временную конструкцию позиции стрелка «кабиной смерти».

Эффективность

Наименее эффективным средством поражения бронетанковой техники противника в начальный период войны являлись авиабомбы. 25 июня 780 самолёто-вылетов позволило уничтожить лишь 30 танков, 16 орудий и 60 автомашин с живой силой. При полигонных испытаниях «три лётчика 245-го шап, имевшие боевой опыт, смогли добиться всего 9 попаданий в танк при общем расходе боеприпасов в 300 снарядов к пушкам ШВАК и 1290 патронов к пулемётам ШКАС. При этом наилучшие результаты достигались при использовании фугасных авиабомб типа ФАБ-100. Однако осколки ФАБ-100 пробивали 30-мм бортовую и кормовую броню немецких средних танков только на расстоянии 5 м и ближе. А при ударе о землю бомбы рикошетировали и разрывались вдали от цели. Кроме того, при низкой точности бомбометания использование ФАБ-100 было малоэффективно. При ударе с бреющего полёта группой из 4—6 самолётов первая часть самолётов вынуждена была использовать ФАБ-100 с замедлением взрывателей в 22 секунды (чтобы взрыв не повредил летящие следом самолёты), так что цели за это время успевали отъехать на значительное расстояние от места падения бомбы.

Наиболее эффективным противотанковым оружием в начальный период войны показали себя капсулы с белым фосфором, которые массово сбрасывались на танковые колонны. Однако фосфор оказался очень «капризным» в плане влажности, температуры и ветра, вследствие чего применялся очень ограниченно. В 1943 году во время боёв на Курской дуге в арсенале Ил-2 появились ПТАБ (противотанковые авиабомбы) с кумулятивной боевой частью, которые снаряжались в контейнеры по 48 штук. Сброс их на скорости 340—360 км/ч с высоты 200 м давал разброс около 1 бомбы на 15 м² и полосу сплошного поражения ~30×100 м. В первые дни эффективность была поразительной (до 6-8 танков с 1-го захода). Однако уже через неделю изменение построений немецких танков на марше резко понизило эффективность данных боеприпасов, а так как расход полного боекомплекта на поражение 1-2х танков (при успешном заходе) уже не считался целесообразным, предпочтение было отдано авиапушкам. Несмотря на то, что в годы войны было изготовлено 12,37 млн ПТАБ-2,5-1,5, их не упоминают немецкие источники напрямую, хотя их потенциальную высокую эффективность подтверждает та срочность, с которой было принято вышеупомянутое решение об изменении построений немецких танков на марше. Суммарные потери немецких танков, по российским официальным данным, составили 32,5 тыс. ед., причём большая их часть была уничтожена ИПТАП и танками РККА. Косвенно это говорит об ограниченной эффективности применения данного боеприпаса Ил-2.

Советские летчики на самолетах Ил-2 атакуют колонну противника



Боевое применение Ил-2 затруднялось отсутствием в начальный период войны соответствующих инструкций и наставлений:

» Не знаю, как это получилось, но не только в частях, но в самом управлении 8-й воздушной армии не было необходимых документов по боевому применению Ил-2. А раз так, то лётчики действовали по своему разумению, часто не самым рациональным способом.»

— Из воспоминаний маршала авиации И. И. Пстыго

Стрельба из пушки ШВАК с прицеливанием по отдельному танку из состава колонны на испытаниях в НИИ вооружений ВВС обеспечила в трёх вылетах при общем расходе 553 снарядов 20 попаданий в колонну танков (3,6 %), из них лишь 6 попаданий в танк точки наводки (1,0 %), остальные — в другие танки из состава колонны. При стрельбе из пушки ВЯ-23 при общем расходе 435 снарядов в 6 вылетах пилоты 245-го ШАП получили 46 попаданий в колонну танков (10,6 %), из них 16 попаданий в танк точки наводки (3,7 %). Однако противодействие противника в реальном бою снижало шансы на попадание в цель. Кроме того, броню немецких средних танков бронебойные снаряды ВЯ не пробивали ни с одного направления атаки. При этом даже относительно мощные осколочные 23-мм снаряды Ил-2 содержали всего 10 г взрывчатого вещества, то есть поражение даже небронированных целей ими могло быть достигнуто только прямым попаданием.

Тяжёлой и неразрешённой проблемой была также защита стрелка. В первые годы войны штурмовики (а их пилоты не обучались даже основам воздушного боя), зачастую лишённые истребительного прикрытия, при встрече с истребителями противника пытались отрываться на бреющем полёте. Данный приём приводил к массовым потерям, и пилоты требовали размещения стрелка. Такая модернизация часто производилась прямо в частях, место для стрелка вырезалось позади бронекорпуса и его защита вообще отсутствовала. С 1942 появилась двухместная заводская версия, но из-за проблем с центровкой стрелок был защищён 6 мм бронеплитой (для сравнения, задняя стенка бронекорпуса — 12 мм) только со стороны хвоста. Следствием недостаточной защищённости являлась высокая смертность среди стрелков: за время проведения войсковых испытаний на 8 поражённых стрелков вышел из строя всего 1 пилот. В среднем по статистическим оценкам, при атаке истребителем вероятность поражения стрелка была в 2-2,5 раза выше, чем защищаемого им самолёта, хотя от зенитного огня это соотношение было 1:1. Следует отметить, что потери Илов от истребителей на всём протяжении войны были ниже, чем потери от зенитной артиллерии, а с 1943 вылеты штурмовиков производились только с истребительным прикрытием. Это снижало значимость стрелка в составе экипажа, и с 1944 опытные пилоты часто летали без стрелков. Тем не менее следующий штурмовик Ил-10 строился изначально двухместным, как и реактивные проекты Ильюшина (Ил-40, Ил-102).

История боевого применения

Боевое применение столь необычного самолёта, как Ил-2 столкнулось с массой проблем: технических, тактических, в подготовке пилотов и так далее. Первые результаты боёв были неудачными:

«Подводя итоги 1941 г. можно утверждать, что это был один из самых трагических периодов в истории экипажей «Штурмовиков». Пилотов поспешно переучивали на эти самолёты и кидали на фронт, где их сбивали в массовых количествах.

…Например один из полков, 280 ШАП, в течение трёх дней второй декады октября потерял 11 самолётов. Только 10 октября из вылета не вернулись три из пяти машин этого полка, а те которые добрались до своего аэродрома, находились в плачевном состоянии. «

— «Война в воздухе» № 7, 8 Ил-2/10

С учётом высокого риска применения Ил-2, звание Героя Советского Союза присваивалось уже за 10 боевых вылетов. По другим данным, до 1943 года звание Героя Советского Союза присваивалось за 30 боевых вылетов, а после 1943 года этот ценз увеличили до 80.

В соответствии с официальной статистикой Штаба ВВС Красной армии из примерно 1500 Ил-2 направленных в части до 31 декабря 1941 года было потеряно 1100. Тем не менее, Ил-2 имел достаточно хорошее бронирование и значительная часть от общего числа потерь составляли небоевые потери: аварии вследствие манёвров на слишком малой высоте при плохих погодных условиях.

Советские штурмовики Ил-2 наносят удар по противнику в Померании



Всего за 1941—1945 годы СССР потерял 23,6 тыс. штурмовиков, из них 12,4 тыс. составили боевые потери. Всего потеряли 7837 лётчиков-штурмовиков. Подготовили 356 авиаполков. Формировали 140 авиаполков 1 раз, 103 авиаполка 2 раза, 61 авиаполк 3 раза, 31 авиаполк 4 раза и 21 авиаполк 5 раз. К 10 мая 1945 г. в составе воздушных армий фронтов насчитывалось 3075 штурмовиков Ил-2 и Ил-2У, 214 Ил-2КР и 146 Ил-10. Кроме этого, в ВВС ВМФ имелось 197 Ил-2. Если к началу войны Ил-2 имелось менее 0,2 %, то к осени 1942 г. их удельный вес вырос до 31 % и в дальнейшем удерживался на уровне 29-32 % общего числа боевых самолетов фронтовой авиации. Общая выживаемость Ил-2 за войну составила около 53 самолёто-вылетов на одну безвозвратную потерю. В течение всей войны выживаемость в штурмовой авиации была ниже чем в бомбардировочной и истребительной, несмотря на то, что Ил-2 превосходил по защищённости все советские самолёты. Причина этого — тактика применения, Илы большую часть времени висели над линией фронта на небольших высотах, притягивая к себе огонь всей вражеской зенитной артиллерии. По данным анализа боевой работы штурмовых подразделений 3-й воздушной армии в Витебской, Полоцкой, Двинской, Бауской и Шяуляйской операциях, общий уровень боевых потерь Ил-2, характеризуемый безвозвратными потерями, составил 2,8 % от общего количества самолёто-вылетов. При этом боевые повреждения регистрировались в 50 % самолёто-вылетов. Отмечались случаи, когда самолёт самостоятельно возвращался с боевого задания, имея более 500 пробоин в крыле и фюзеляже. После восстановительного ремонта, проводимого силами полевых армейских мастерских, самолёт возвращался в строй. На 10 мая 1945 года в строю числилось 3289 Ил-2 и 146 Ил-10.

Звено штурмовиков Ил-2 140-го гвардейского штурмового авиационного полка в небе над Берлином



Проблема с Ил-2 была не только в высоком уровне потерь, но и в неверной тактике его применения, из-за чего результативность штурмовок в первые годы была очень низкая.

Обычно Ил-2 посылали на штурмовки переднего края обороны противника. Но солдаты переднего края были всегда начеку и всегда знали, где им прятаться в случае неожиданного обстрела или авиа налета. Поразить в таких условиях живую силу противника можно было лишь при прямом попадании. Не случайно по статистике Ил-2 уничтожали только 1% целей (хотя от них ожидали не менее 5%).

Опять же тактика действия «выстроились в круг и пикируем по очереди» давала возможность противнику спрятаться от штурмовки, а высокий уровень потерь летного состава мешал им накопить и передать новичкам новые тактические приемы. Только в 1944 ряд подразделений штурмовиков перешли на тактику «все разом», когда группа Ил-2, неожиданно появившись над позициями противника, одновременно сбрасывала на него все бомбы и РС.

Еще более эффективными были штурмовки колонн на марше, скоплений машин, переправ, позиций артиллерии и т.д. (но для этого не надо было упорно нацеливать Ил-2 на передний край).

В частности, во время операции «Багратион» Ил-2 были ориентированы в первую очередь на подавление позиций артиллерии, и эффективность их применения была достаточно высокой.

Ил-2 принял активное участие также и в борьбе с противником в составе ВВС Балтийского, Черноморского и Северного флотов. Наряду с традиционной «работой» по наземным объектам и целям (вражеские аэродромы, позиции войск и зенитной артиллерии, порты и береговые укрепления и др. ), штурмовая авиация результативно атаковала и надводные цели, применяя топмачтовое бомбометание. К примеру, за время боёв в Заполярье на боевом счету 46-го ШАП ВВС СФ более 100 потопленных судов противника.

Отзывы ветеранов

Аверьянов, Валентин Григорьевич — лётчик, ГСС:

«Самолёт для этой войны был хороший и нужный. Да, он не очень сберегал экипажи, но как оружие — это была отличная машина… Да, пикировать он не мог, но за счёт работы на малой высоте был очень эффективным. Мы брали 400 кг бомб, редко 600 — не взлетал. Правда, настоящего бомбардировочного прицела у штурмовиков не было, но мне кажется, он им и не был нужен. Для чего он? Там некогда прицеливаться! То же относится и к РС — летели, пугали. Самое точное оружие штурмовика — это пушки. Очень хорошие 23-миллиметровые пушки ВЯ. Приходилось лететь и с 37-миллиметровыми пушками НС-37. Когда из них стреляешь, самолёт останавливается — очень сильная отдача. Удовольствия никакого, но мощное, конечно, оружие.»

Пургин, Николай Иванович — лётчик, ГСС:

«Ил-2 был устойчив к повреждениям, но утюг. Горку на нём не сделать, тысячу метров с бомбами набираешь минут десять… Пикировать градусов под 45-60 он мог.»

Штангеев, Николай Иванович — лётчик:

«Машина, конечно, не манёвренная, но очень живучая. Самолёт сохранял устойчивость в полёте, даже имея серьёзные повреждения. Обзор из кабины был отличный, да и сама кабина просторная.»

Усов, Валентин Владимирович — механик, воздушный стрелок:

«Я думаю, что на то время это был единственный самолёт, который удачно сочетал в себе огневую мощь, неплохую манёвренность и броневую защиту… Конечно, 20-миллиметровый снаряд броня не держала, но на рикошет уходило очень много попаданий… Кроме того, бронекорпус и не полностью убирающиеся колёса позволяли сажать машину на живот. При этом, естественно, масляный радиатор сносило, но такие повреждения возможно было исправить в полевых условиях. Единственный недостаток, который я могу выделить, — низкая эксплуатационная технологичность.»

Ветеран-штурмовик Ю. М. Хухриков:

«Мы попали в 566-й штурмовой авиационный полк … Воевал он, под Москвой. Все до одного погибли. Остался с 1941-го года только Афоня Мачный, и тот с ума сошел после полсотни вылетов.»

Флагманский (самолета командира полка) воздушный стрелок советского штурмовика Ил-2 старшина П. Шуляков. На переднем плане 12,7-мм пулемет УБТ (универсальный Березина турельный).



Дальнейшее развитие

Штурмовик Ил-10 — применялся в последние месяцы Великой Отечественной войны, а также во время войны в Корее (в составе ВВС Северной Кореи).

Советские самолеты-штурмовики Ил-2 вылетают на боевое задание под Сталинградом. Январь 1943 год.



Тактико-технические характеристики Ил-2 М3

Экипаж Ил-2

— 2 человека

Размеры Ил-2

— Длина: 11,6 м
— Размах крыла: 14,6 м
— Высота: 4,2 м
— Площадь крыла: 38,5 м²
— Нагрузка на крыло: 160 кг/м²

Вес Ил-2

— Масса пустого: 4360 кг
— Масса снаряжённого: 6160 кг
— Масса максимальная взлётная: 6380 кг
— Масса брони: 990 кг

Двигатель Ил-2

— Двигатели: 1× жидкостного охлаждения V-образный 12-цилиндровый АМ-38Ф
— Тяга: 1× 1720 л. с. (1285 кВт)
— Тяговооружённость: 0,21 кВт/кг

Скорость Ил-2

— Максимальная скорость: 414 км/ч
— Максимальная скорость на высоте 1220 м: 404 км/ч
— Максимальная скорость у земли: 386 км/ч
— Скороподъёмность: 10,4 м/с
— Длина разбега: 335 м (с 400 кг бомб)

Дальность полёта Ил-2

— 720 км

Практический потолок Ил-2

— 5500 м

Вооружение

Пушечно-пулемётное:
— 2× 23 мм пушки ВЯ-23 по 150 снарядов на ствол
— 2× 7,62 мм пулемёта ШКАС по 750 патронов на ствол
— 1× 12,7 мм оборонительный пулемёт УБТ в задней кабине, 150 патронов

Боевая нагрузка:

— до 600 кг бомб
— 4× РС-82 или РС-132



 Фото Ил-2

Звено Ил-2М над Берлином в 1945 году



Немецкий солдат фотографируется на разбитом советском штурмовике Ил-2, совершившем вынужденную посадку



Звено штурмовиков Ил-2 из состава 6-го гвардейского штурмового авиаполка во время боевого вылета



Реактивные снаряды под крылом Ил-2



Летчик, командир эскадрильи штурмовиков Ил-2 Петров Е. Н. и воздушный стрелок Бродский Г.С. Калининский фронт, май 1943 г.



Зимняя версия с 20-мм пушками ШВАК и РС-82



Техники готовят штурмовик Ил-2 к вылету на полевом аэродроме. Ил-2 первых серий, построен на заводе №381.



Пушка ВЯ-23 и ПУ РС-82 на Ил-2



Механик по вооружению гвардии сержант 15-го гвардейского штурмового авиаполка К.Угодин готовит бомбовый груз самолету Ил-2.



Советский штурмовик Ил-2 на лыжном шасси. Под крыльями штурмовика подвешены реактивные снаряды РС-132. Зима 1941—1942 гг.



Немецкие солдаты на сбитом советском самолете-штурмовике Ил-2



Ил-2 получившие повреждения в бою

Сильно поврежденный одноместный штурмовик Ил-2, сумевший дотянуть до своего аэродрома и севший «на брюхо».





Замена поврежденного крыла штурмовика Ил-2 гвардии старшего лейтенанта С. И. Кузнецова после возвращения с боевого задания.

МиГ-35 и МиГ-35Д Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-57 (ПАК ФА Т-50) Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-160 Белый лебедь Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-25 Грач Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-35С Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-47 Беркут Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

У-2 (По-2) Размеры. Двигатель. Вес. История. Дальность полета

Су-34 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-37 Терминатор Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Мессершмитт Bf 109 (Ме-109) Размеры. Двигатель. Вес. История. Дальность полета

Ту-22М3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ил-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-124 Руслан Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-95МС Медведь Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Истребитель F-16 Размеры. Двигатель. Вес. История. Дальность полета

Бомбардировщик Б-52 Размеры. Двигатель. Вес. История. Дальность полета

Як-141 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-24М Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-25 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-142 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-16 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-27 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

И-16 Ишак Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-26 Двигатель. Вес. История. Дальность полета. Практический потолок

F-15 Игл Размеры. Двигатель. Вес. История. Дальность полета

МиГ-15 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-12 Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-31 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Экраноплан Лунь проекта 903 Каспийский монстр

Ил-76 Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-22 Антей Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-23 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-21 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-18Т Двигатель. Вес. История. Дальность полета. Практический потолок

Фокке-Вульф Fw 190 Размеры. Двигатель. Вес. История. Дальность полета

МиГ-17 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

C-130 Геркулес Размеры. Двигатель. Вес. История. Дальность полета

Локхид U-2 Размеры. Двигатель. Вес. История. Дальность полета

Самолет-гигант К-7 Размеры. Двигатель. Вес. История. Дальность полета

Як-3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

B-1 Лансер Размеры. Двигатель. Вес. История. Дальность полета

F-22A Раптор Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-225 Мрия Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

F-4 Фантом 2 Размеры. Двигатель. Вес. История. Дальность полета

Як-130 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ли-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

F-35 Lightning II Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Пе-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-72 Чебурашка Размеры. Двигатель. Вес. История. Дальность полета

Ла-5 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-19 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ил-4 (ДБ-3Ф) Размеры. Двигатель. Вес. История. Дальность полета

Су-15 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ла-7 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

B-17 Летающая Крепость Размеры. Двигатель. Вес. История. Дальность полета

Нортроп B-2 Спирит Размеры. Двигатель. Вес. История. Дальность полета

Бе-12 Чайка Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-33 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Еврофайтер Тайфун Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

F/A-18 Хорнет Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ил-28 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Пе-8 (ТБ-7, АНТ-42) Размеры. Двигатель. Вес. История. Дальность полета

Су-17 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет Т-4 Сотка Размеры. Двигатель. Вес. История. Дальность полета

С-22 Илья Муромец Размеры. Двигатель. Вес. История. Дальность полета

Су-30 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ер-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ан-32 Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-128 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-1 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Бе-200 Двигатель. Вес. История. Дальность полета. Практический потолок

Як-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-28 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ла-11 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет АНТ-25 Размеры. Двигатель. Вес. История. Дальность полета

МиГ-27 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Локхид F-117 Найт Хок Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Гидросамолет М-5

Су-7 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ла-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет-амфибия ВВА-14 Размеры. Двигатель. Вес. История. Дальность полета

Мираж 2000 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

F-14 Томкэт Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

И-180 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Сааб JAS 39 Грипен Размеры. Двигатель. Вес. История. Дальность полета

Ан-70 Двигатель. Вес. История. Дальность полета. Практический потолок

ВМ-Т Атлант Размеры. Двигатель. Вес. История. Дальность полета

ЛаГГ-3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Брошенные самолеты

Ту-4 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ил-38 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

И-153 Чайка Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

М-55 Геофизика Размеры. Двигатель. Вес. История. Дальность полета

Бомбардировщик 3М Размеры. Двигатель. Вес. История. Дальность полета

Самолет Су-12 Размеры. Двигатель. Вес. История. Дальность полета

Конвертоплан V-22 Osprey Размеры. Двигатель. Вес. История. Практический потолок

Ан-30 Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет ТБ-3 (АНТ-6) Размеры. Двигатель. Вес. История. Дальность полета

А-40 Альбатрос Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

A-10 Тандерболт 2 Размеры. Двигатель. Вес. История. Дальность полета

Самолет Р-5 Размеры. Двигатель. Вес. История. Дальность полета

Ан-8 Двигатель. Вес. История. Дальность полета. Практический потолок

Ил-102 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Дассо Рафаль Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Су-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Локхид SR-71 Блэкберд Размеры. Двигатель. Вес. История. Дальность полета

СБ-2 (АНТ-40) Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-38 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

И-15 бис Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ил-10 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-25 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-214Р Размеры. Двигатель. Вес. История. Дальность полета

Бе-6 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

М-17 Стратосфера Размеры. Двигатель. Вес. История. Дальность полета

Ар-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-11 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

ОКА-38 Аист Двигатель. Вес. История. Дальность полета. Практический потолок

Ту-14 Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет УТ-2 Размеры. Двигатель. Вес. История. Дальность полета

С-21 Русский витязь Размеры. Двигатель. Вес. История. Дальность полета

Мессершмитт Ме 163 Комета Размеры. Двигатель. Вес. История. Дальность полета

Су-11 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

МиГ-29К — палубный истребитель

Де Хэвилленд Москито Размеры. Двигатель. Вес. История. Дальность полета

МиГ-АТ Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-7 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Як-6 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет МБР-2 Размеры. Двигатель. Вес. История. Дальность полета

Як-30 Двигатель. Вес. История. Дальность полета. Практический потолок

Як-4 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Истребитель И-4 Размеры. Двигатель. Вес. История. Дальность полета

Ла-15 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

ТБ-1 (АНТ-4) Размеры. Двигатель. Вес. История. Дальность полета

Самолет Р-10 (ХАИ-5) Размеры. Двигатель. Вес. История. Дальность полета

Як-15 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Самолет Ш-2 Размеры. Двигатель. Вес. История. Дальность полета

Як-23 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Р-6 (АНТ-7) Размеры. Двигатель. Вес. История. Дальность полета

Ту-126 Двигатель. Вес. История. Дальность полета. Практический потолок

Бе-10 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Штурмовик ССС (Р-5ССС)

Як-27 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Ще-2 Двигатель. Вес. История. Дальность полета. Практический потолок

Че-2 (МДР-6) Размеры. Двигатель. Вес. История. Дальность полета

Самолет УТ-1 Размеры. Двигатель. Вес. История. Дальность полета

Самолет Р-1 Размеры. Двигатель. Вес. История. Дальность полета

ДБ-2 (АНТ-37) Размеры. Двигатель. Вес. История. Дальность полета

Гидросамолет М-9

Самолет И-5 Размеры. Двигатель. Вес. История. Дальность полета

И-14 (АНТ-31) — истребитель Сухого

БИ-1 — ракетный истребитель

Истребитель ДИ-6 Размеры. Двигатель. Вес. История. Дальность полета

У-1 — учебно-тренировочный самолет

Самолет Бе-2 (КОР-1) Размеры. Двигатель. Вес. История. Дальность полета

И-7 — советский истребитель-полутораплан

Як-17 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

С-7 — самолет-разведчик Сикорского

ТШ-2 — самолет-штурмовик

М-1 — первый гидросамолет Григоровича

ИП-1 (ДГ-52) — пушечный истребитель

Лебедь-12 — самолет-разведчик

Самолет триплан Безобразова

С-16 — самолет-разведчик Сикорского

Анаде (Анатра-Д) — самолет-разведчик

Самолет Л-1 «Птенец»

Истребитель И-1 Размеры. Двигатель. Вес. История. Дальность полета

Истребитель И-3 Размеры. Двигатель. Вес. История. Дальность полета

М-11 — морской истребитель Григоровича

Бе-4 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Дельфин — самолет Дыбовского

И-Z (И-ЗЕТ) — пушечный истребитель Григоровича

АНТ-3 (Р-3) Пролетарий Размеры. Двигатель. Вес. История. Дальность полета

Самолет «Гаккель-9»

Бе-8 Двигатель. Вес. История. Дальность полета. Практический потолок

П-2 — переходной самолет

УТБ-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок

Истребитель И-2 Размеры. Двигатель. Вес. История. Дальность полета

Биплан «Докучаев-2» — опытный самолет

С-20 — истребитель Сикорского

МДР-4 (АНТ-27) морской разведчик бомбардировщик

Би-Кок — самолет-разведчик Пороховщикова

Четырехплан Савельева — опытный самолет-разведчик

Истребитель «МБ бис» (Моска-Б)

М-24 — самолет-амфибия

С-12 — учебно-тренировочный самолет Сикорского

Моноплан Кованько

Самолет «Стеглау-2»

С-10 — самолет-разведчик Сикорского

МУ-1 — учебно-тренировочный самолет

Моноплан Терещенко и Зембинского — опытный самолет

Самолет «Касяненко-3»

Моноплан Хиони — опытный самолет

П-IV — учебно-тренировочный самолет Пороховщикова

С-8 Малютка — учебно-тренировочный самолет Сикорского

С-9 Круглый — опытный самолет Сикорского

2У-БЗ — учебно-тренировочный самолет

С-11 «Полукруглый» — самолет-разведчик

Касяненко-4 — опытный самолет

Добавить комментарий

Ильюшин Ил-2 Штурмовик.

Фото. Видео. История.

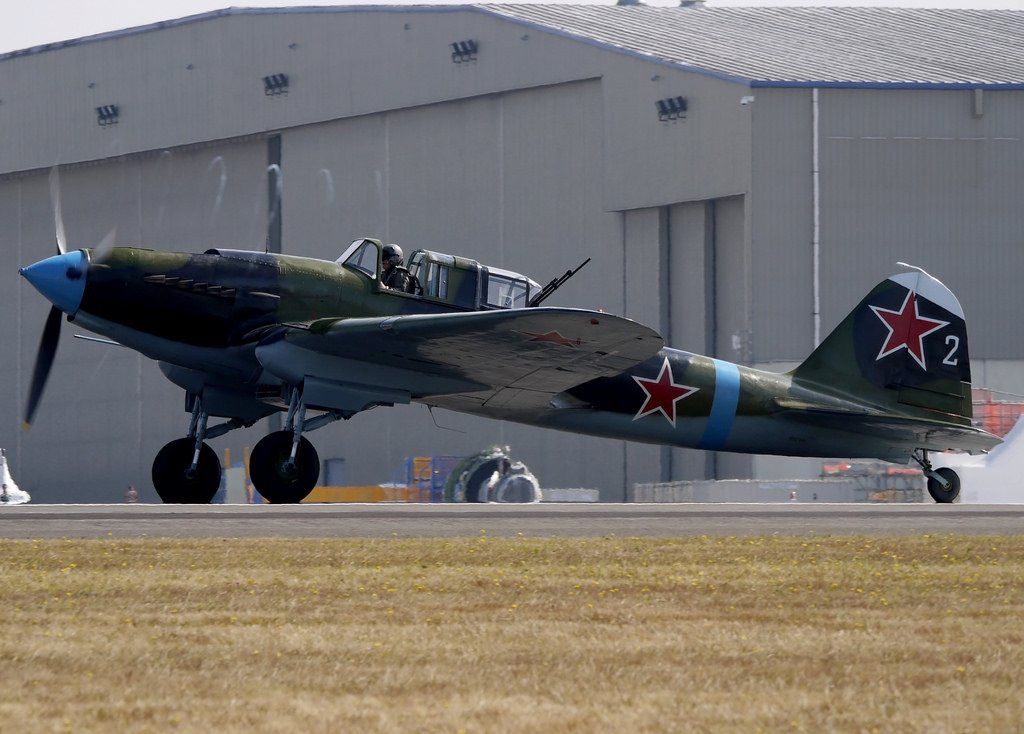

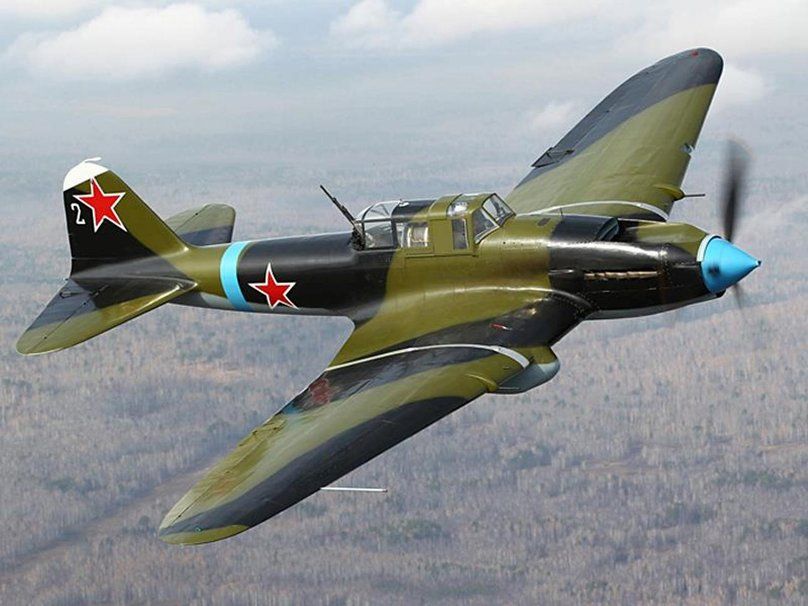

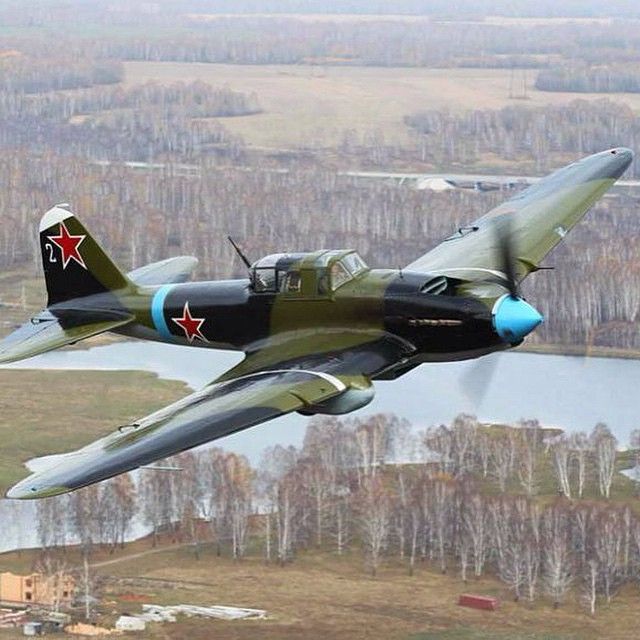

Самолет Ил-2 (штурмовик) − это боевая машина времен Великой Отечественной войны, которая очень известна своими боевыми подвигами при уничтожении противника. Конструктором данной машины является Сергей Ильюшин, который разрабатывал эту модель с 1938 года. Данную модель самолета часто называли летающим танком, потому что он имел отличную броню, которая была не по зубам противнику.

Описание самолета Ил-2 (штурмовик)

Ил-2 был самой известной боевой единицей небес во время Великой Отечественной войны как среди наших, так и среди вражеских войск. На то время ни одна армия мира не имела даже жалкого подобия такого штурмовика. Он был специализирован для полетов на низких высотах и при этом имел неуязвимую бронированную оболочку. Его основной задачей было уничтожение живой силы противника и танков.

В нашей стране в начале 30-х годов началась активная разработка самолета-штурмовика с бронированным фюзеляжем. Предшественниками самолета Ил-2 были тяжелые бронированные штурмовики, которые известны под маркой ТШ-1,2 и 3. Основной задачей конструкторов было изготовления брони, которая бы не смогла нарушить аэродинамических свойств самолета.

Первые модели ТШ имели гнутые куски брони, которые были мало обтекаемы, и, как результат, это приводило к ухудшению летательных свойств самолета, и при этом они имели большой вес. Также в первых моделях данного штурмовика использовались двигатели малой мощности, что приводило к низкой скорости и большому разгону при отрыве от земли. Решением этой проблемы была установка более мощных двигателей и использование брони нового образца, которая была двояковыпуклой. Эти модификации позволили в конце тридцатых годов изготовить настоящий и качественный самолет-штурмовик под именем Ил-2.

Предшественником первого Ил-2 был бронированный штурмовик БШ-2, который имел два посадочных места в кабине для пилота и пулеметчика. Бш-2 также был разработан конструкторским бюро Ильюшина в 1938 году, этот самолет был оснащен листовой броней. Такой вид брони был использован и в самолете Ил-2. Следует отметить тот факт, что первые модели Илов изготовлялись с деревянными деталями корпуса, это были фюзеляжные консоли крыла и хвостовое крыло.

Как Ильюшин боролся за двухместную компоновку

Первый вариант штурмовика предполагал размещение в защищенном фюзеляже двух летчиков (пилота и стрелка-пулеметчика, защищавшего заднюю полусферу). Дополнительный вес снижал дальность полета, но повышал безопасность в условиях вероятного воздушного боя. Военная доктрина, принятая в конце тридцатых, учитывала только один вариант развития ожидаемой войны — наступательный. Другими словами, «малые потери на чужой территории». Проведение глубинных стратегических операций требовало воздушной поддержки, и топливные баки конструктору предложили нарастить за счет места второго члена экипажа. Так штурмовик стал одноместным, а гаргот (продолговатый участок остекления) пришлось убрать, заменив его обтекателем. Летчики и авиатехники в первые же дни войны интуитивно пришли к начальному конструктивному решению, и на полевых аэродромах начали самостоятельно восстанавливать прежнюю компоновку Ил-2. Фото переделанных кустарным способом самолетов с демонтированными обтекателями сегодня поражают. Стрелки сидели в отверстии без остекления, ничем не защищенные, но «заходить в хвост» асы Люфтваффе рисковали реже. В некоторых случаях «срабатывала» даже палка, имитирующая ствол пулемета.

Особенности конструкции штурмовика Ил-2

Шасси в данном штурмовике складывались назад, а потом убирались в корпус крыла, после чего закрывались обтекателями для лучшей аэродинамики. Что касается вооружения, то тут конструкторы подошли достаточно продуманно. Бортовое вооружение было установлено во внутренней части крыла, а под крылом штурмовика были установлены направляющие устройства для реактивных снарядов. Из-за брони и установленного двигателя АМ-35 Ил-2 развивал небольшую скорость, всего лишь до 400 км/час, а посадочная скорость составляла 140 км/час.

При испытаниях самолета БШ-2 конструкторы приняли решение, что новый штурмовик нужно выпускать в одноместном варианте для снижения веса самолета. После этого был построен одноместный самолет-штурмовик, который показал отличные летные и боевые характеристики. Это и был самый первый Ил-2 − штурмовик с бронированным фюзеляжем. В 1941 году данную модель самолета запустили в серийное производство на многих заводах.

Свое качество и надежность Ил-2 показал еще в первые годы войны, но были и недостатки. Самым большим изъяном стало отсутствие пулеметчика, который мог бы отражать нападения вражеских самолетов с хвоста. Этот недостаток привел к большим потерям. Интересным фактом является то, что звание Героя Советского Союза присваивали летчикам уже после десяти успешных боевых вылетов, а не после 100, как обычно.

Истребитель «Шеньян» J-6


Самолет МиГ-19 в конце 1950-х гг. перестал выпускаться в СССР, но продолжал производиться в Китае по лицензионному соглашению, заключенному в январе 1958 г. Обычно считают, что J-6 (истребитель «Тип 6») выпускается заводом в Шеньяне, но есть и вторая сборочная линия — в Тяньцзине. Первой выпущенной в Китае моделью J-6 был эквивалент дневного истребителя МиГ-19С, за ним последовал ограниченно всепогодный перехватчик J-бА/МиГ-19П, после чего -1-6В/МиГ-19ПМ, с усиленным пушечным вооружением и ракетами «воздух-воздух» АА-1 «Алколи». Усовершенствованный …

Читать дальше

Инновации в конструкции Ил-2 (штурмовик)

В первые месяцы 1942 года конструкторское бюро Ильюшина провело конференцию, на которую были приглашены испытатели и летчики, которые непосредственно имели отношение к новому штурмовику. Эта конференция была собрана для обмена опытом, а также с целью выяснить, как ведет себя самолет в бою. При общении с летчиками стало ясно, что основной проблемой и недостатком самолета является отсутствие второго места в машине для пулеметчика. Также внимание конструкторов обращали на усиление мощности двигателя и на увеличение пушечного калибра.

После этой конференции конструкторы все же вернулись к начальной двухместной модели штурмовика. Также пулеметчику был предоставлен подвижной крупнокалиберный пулемет, который поможет защитить самолет от врагов с тыла и позволит увеличить диапазон огневой мощи. С 1942 года Ил-2 начали выпускать с более мощным двигателем в 1720 лошадиных сил. Это позволило увеличить скорость самолета до 420 км/час, а также значительно снизило длину разгона для отрыва, и это все при массе более 6 тонн в полной боевой комплектации.

Что касается четырех 20-миллиметровых пулеметов, то их конструкторы тоже заменили крупнокалиберными пушками. Данный штурмовик также оснащался кумулятивными противотанковыми бомбами. Но при всех новшествах и модернизациях консоли крыльев по-прежнему изготовлялись из дерева, а только с 1943 года их конструкция и используемый материал были заменены более эффективными.

Из-за добавления места пулеметчика пришлось менять конструкцию всего бронекорпуса, а также был изменен фюзеляж хвоста самолета. После всех корректировок масса бронекорпуса штурмовика достигла 990 кг. Все компоненты бронекорпуса были проверены отстрелом. Ил-2 использовали также при морских сражениях для уничтожения кораблей, а на суше он с легкостью истреблял танки и автомобильные колонны врага. Данный штурмовик использовался на фронте и при поддержке наших войск в ближнем тылу.

Из-за мощной брони и отличного вооружения данную модель штурмовика называли летающим танком. За все время существования самолета заводами Советского Союза было выпущено свыше 36 тысяч бронированных штурмовиков. Такое огромное количество боевых машин может разве что посостязаться за лидерство только с легендарным танком Т-34.

Боевое применение легендарного штурмовика

По официальным данным Красной армии до 1941 года на фронт было отправлено 1,5 тысячи самолетов, Ил-2 из которых было потеряно 1,1 тысячи, но большинство потерь не были связаны с боевыми заданиями. Много боевых единиц было потеряно из-за неуспешных манёвров на низких высотах или из-за неудовлетворительных погодных условий.

За все время Великой Отечественной войны наша армия потеряла больше 23 тысяч самолетов-штурмовиков и свыше 7,8 тысяч лётчиков. Следует отметить тот факт, что 12 тысяч самолетов было потеряно не в боевых условиях. Что касается Илов, то статистика говорит, что каждый 53-й вылет был последним для штурмовика. Что касается выживаемости, следует отметить тот факт, что среди всех видов боевых самолетов штурмовики погибали чаще всех, несмотря на то, что они имели отличную броню и мощное вооружение.

Причиной больших потерь Илов была тактика ведения боя, поскольку они летали на низкой высоте и притягивали к себе весь огонь артиллерии врага. По данным штурмовых подразделений количество невернувшихся Илов составляло 3%. Но при этом следует учитывать и тот факт, что после боевых вылетов половина всех вернувшихся самолетов имела повреждения от вражеского оружия. Иногда у вернувшихся самолетов-штурмовиков можно было насчитать несколько сотен пробоин в фюзеляже и крыльях, но после полевого ремонта такая машина могла с легкостью вернуться в бой. На конец Великой Отечественной Войны армия Советского Союза имела в строю 3289 единиц самолетов Ил-2.

Истребитель «Бритиш Эйроспейс» «Харриер»


«Харриер» стал развитием демонстратора технологии вертикального взлета «Хоукер» Р. 1127, разработка сверхзвуковой версии которого (Р.1154) была прекращена. «Харриер» остается единственным в мире боевым самолетом Запада, имеющим двигатель с поворотными соплами. Поначалу рассматривавшийся как непрактичная новинка, он поразил своих критиков, оказав огромную поддержку во время Фолклэндской войны 1982 г., сочетая техническую надежность с точностью стрельбы и стойкостью к плотному огню противника, а его морской собрат создал неоспоримое …

Читать дальше

Тактика боя штурмовика Ил-2

Основным преимуществом в бою такого штурмовика было то, что он работал на высотах до 1 км, а основную боевую деятельность он проводил на высоте в 20-50 метров. Из-за низкой высоты полета Илу была не страшна вражеская артиллерия, а от пехоты самолет с легкостью защищала его броня. В свою очередь, штурмовик мог эффективно уничтожать танки и живую силу противника. При работе на низких высотах плюсом была также достаточно высокая скорость самолета в 400км/час, что не могли себе позволить другие штурмовики, которые могли разгоняться, только до трехсот километров в час.

После уничтожения наземных целей Ил-2 мог с легкостью перейти к атаке на вражеские воздушные цели, которые хоть и имели большую скорость, но не имели такой брони и вооружения, как советский штурмовик. Интересным фактом является хитрость наших пилотов, которые использовали внешнюю схожесть Ила с немецким бомбардировщиком. Наши пилоты могли пристроиться к немецким самолетам, которые ничего не подозревали, и спокойно уничтожить их.

Истребитель «Дассо-Бреге» «Мираж» 5 и 50


Отвечая на предложение Израиля, создала упрощенную (а значит, более дешевую) версию в высшей степени успешного самолета «Мираж III» — «Мираж 5», совершивший свой первый полет 19 мая 1967 г. Он был оптимизирован как дневной бомбардировщик и перехватчик и не имел некоторых компонентов своего предшественника «Мираж IIIE», в первую очередь, установленного в носовой части радара «Сирано II» (замененного радиодальномером), а также другой авионики. Сохранив скорость, соответствующую числу М=2, и способность …

Читать дальше

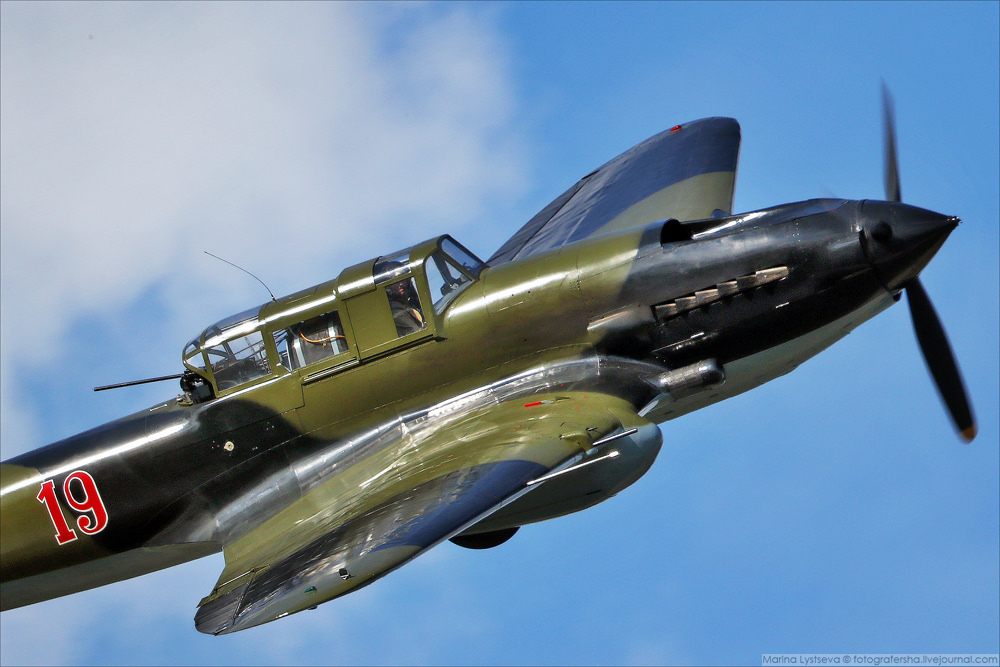

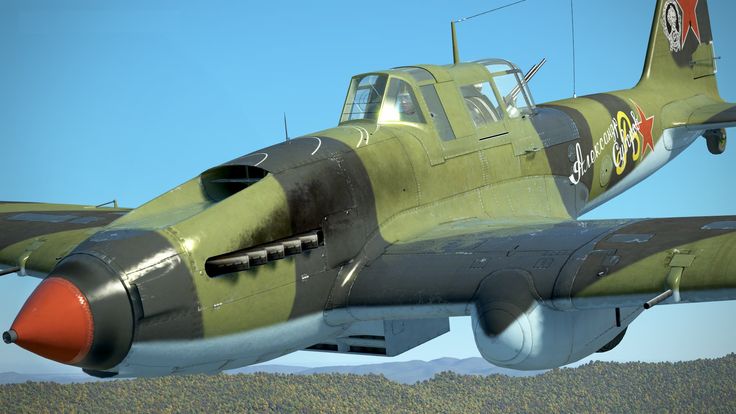

Конструкция Ил-2

Ил-2 представляет собой одномоторный низкоплан, отличающийся смешанной конструкцией. Его особенность – в силовую схему планера входит броня. Она заменила обшивку средней и носовой части фюзеляжа и каркас. Несущий бронекорпус состоит из гомогенной стальной брони, он закрывал кабину пилота, двигатель, некоторые агрегаты и радиаторы (бронекорпус на прототипе защищал бортстрелка). Толщина прозрачной брони козырька кабины – 64 мм. Она способна выдерживать бронебойную пулю 7,62 мм с нулевой дистанции.

Бытует ошибочное мнение, что Ил-2 первоначально был двухместным, но по приказу военного руководства Ильюшину пришлось переделать штурмовик в одноместный. По причине отсутствия оборонительного вооружения самолета были большие потери в начале Великой Отечественной войны.

На самом деле, самолет изначально был заказан двухместным, но по инициативе Ильюшина он переделан в одноместный. Причиной этому стали неудовлетворительные летные качества (скороподъемность, скорость и дальность), так как не отвечали требованиям, представленным ВВС. Одновременно с этим над бронированным Ил-2 работали и другие конструкторы. Дабы спасти свое детище в условиях жесткой конкуренции, Ильюшин разработал его одноместную версию. Ему удалось добиться сокращения объема бронекорпуса, путем удаления бортстрелка. На его месте находился дополнительный топливный бак, а также установлено бронирование задней центровки по массе, что не могло не вызвать нареканий, так как она сильно ухудшала управляемость машины.

Благодаря экономической массе штурмовик полностью удовлетворял требованиям по скорости, а с помощью установки дополнительного бака удалось достигнуть необходимой дальности полета.

Столкнувшись с серьезными потерями Ил-2 без оборонительного вооружения, военно-воздушные силы потребовали от Ильюшина обратно сделать самолет двухместным, что, собственно, и было реализовано в конце 1942 г. Но изменить бронекорпус уже не получилось, поэтому пришлось вынести бортстрелка вне бронекорпуса. Его защита – шестимиллиметровый лист брони, находящийся со стороны хвоста. Защита пилота с задней полусферы обеспечивалась благодаря поперечной броне ХД, которая имела толщину в 12 мм (плюс 6 мм бронеспинка).

Стоит отметить, что бронекорпус, который защищал обоих членов экипажа, получила только позднейшая модификация самолета, а именно Ил-10, который начал выпускаться серийно в 1944 году.

Истребитель «Соко» «Орао» / CNIAR IAR-93


«Орао» — уникальный пример кооперации в проектировании военного самолета стран, находящихся по другую сторону железного занавеса, стал возможным благодаря особому положению Румынии в Варшавском пакте и коммунистическим убеждениям неприсоединившейся Югославии. Самолет, производившийся в Югославии как «Соко» «Орао» («Орел»), а в Румынии как CNIAR IAR-93, создавался совместно. В обеих странах прототипы поднялись в воздух одновременно (с разницей в несколько минут) 31 октября 1974 г., за ними были собраны два двухместных самолета, …

Читать дальше

Вооружение Ил-2

  • · Две пушки в консолях крыла (в основной версии – 23 мм ВЯ, изначально – 20 мм ШВАК, в противотанковой серии – 37 мм), исследовались пушки 45 мм
  • · Два пулемета ШКАС, размещенные на крыльях самолета
  • · Контейнеры ПТАБ, авиабомбы
  • · Реактивные снаряды РС-132 и РС-82
  • · На двухместных вариантах в качестве оборонительного вооружения использовался пулемет УТБ 12,7 мм.

Модификации Ил-2

Выпускался как в одноместном, так и двухместном вариантах. Разные конструктивные и технологические изменения вносились регулярно. К примеру, в конце 1941 года применялась деревянная конструкция хвостовой части с металлическими стрингерами. Менялось вооружение, бронирование.

  • · Ил-2 (одноместный) представляет собой серийную модификацию штурмовика, который не имеет кабины для заднего стрелка. В некоторых частях в связи с большими боевыми потерями предпринимались попытки переоборудовать одноместный самолет в двухместный. Во многих случаях создавались имитации задней пушки – муляж, установленный в прорези кабины.
  • · Ил-2 (двухместный) представлял собой серийную модификацию, которая была оборудована пулеметами УБТ и ШКАС, а также кабиной стрелка с фонарем. Массово эксплуатировался в поздние периоды войны.
  • · Ил-2 АМ-38Ф – серийный штурмовик с форсированным двигателем, характеризующимся высокой взлетной мощностью.
  • · Ил-2 КСС – серийная модификация самолета Ил-2 АМ-38Ф с точно таким же двигателем, но форсированным, с некоторыми конструктивными и аэродинамическими улучшениями. Вместо металлического бака применялись фибровые защищенные бензобаки, где через некоторое время большинство мелких пробоин затягивалось составом-проектором, который мог загустевать на открытом воздухе. Для улучшения управления и устойчивости в самолеты устанавливался контрбалансир и амортизационные пружины.
  • · Ил-4 (Ил-2 М-82) – опытный вариант штурмовика, который имел двигатель М-82 с хорошей взлетной мощностью, а именно 1675 л.с.
  • · Ил-2 ШФК-37 – одноместный вариант штурмовика, вооруженный двумя авиационными пушками 37 мм, конструкции ОКБ-15, с двигателем АМ-38.
  • · Ил-2 НС-37 представлял собой модификацию ИЛ-2 АМ-38Ф. На самолете были установлены пушки 37 мм, без реактивных снарядов для повышения противотанковых свойств.
  • · Ил-2 НС-45 – модификация самолета Ил-2 АМ-38ф, имеющая две пушки НС-45.
  • · Ил-2Т – по неофициальным данным модификация была способна нести торпеду, в результате чего пришлось пожертвовать пушками. В числе стрелкового вооружения осталось три пулемета: у заднего стрелка и два крыльевых. Но документы, которые бы подтвердили существование этой модификации, не были обнаружены и по сей день, хотя есть многочисленные авиамодели (к тому же данная модификация часто используется в видеоиграх).

Самолет Ил-2, наряду с танком Т-34 и «Катюшой», стал одним из символов Великой Отечественной войны и победы в ней. А по какой причине это произошло? Почему именно Ил-2? Постараемся разобраться. Прежде всего, самолет Ил-2 получился исключительно эффективной боевой единицей, а именно – штурмовиком. Штурмовик также имеет и другое название – самолет непосредственной поддержки войск, что объясняет его боевую задачу.

Т.е., если тактические бомбардировщики (например Пе-2) имеют своей целью объекты, разного значения и отдаленности от фронта, стратегическая авиация (например Пе-8) – атака стратегических объектов страны в глубине ее территории, то Ил-2 должен участвовать в атаках наземных войск, поддерживать их, буквально «утюжить» боевые порядки противника в процессе боя, перед боем и после него. Фактически это летающая артиллерия. Требования к самолетам подобного класса довольно своеобразны. Основными являются: высокая огневая мощь, возможность точечного поражения наземных целей и повышенная живучесть самолета. Ил-2 обладал всеми этими качествами, поэтому он и стал легендой, которая при появлении над полем боя вызывала резкий подъем боевого духа у красноармейцев и панический ужас у немецких солдат.

Ил-2. Фото.

Теперь по порядку. Следует отметить, что Ил-2 фактически был первым самолетом, который был разработан конкретно как штурмовик, до этого во всех странах мира эту роль выполняли истребители, на которые навешивали тонны оружия и бронеплит. Красная армия на момент начала работ над Ил-2 имела военную доктрину схожую с немецкой – быстро атаковать, уничтожить и захватить. Для подобной доктрины самолеты класса Ил-2 на ряду, с истребителями, были востребованы больше всего. Поэтому к разработке нового самолета отнеслись более чем серьезно и даже разработали новую авиационную пушку специально для Ил-2 – ВЯ-23.

Именно она, будучи установленной в количестве двух единиц, в большей степени обусловила боевую эффективность «Ила», поскольку была точным и мощным орудием, подходящим для уничтожения всего вплоть до средних танков и катеров. Кроме того, на вооружении имелась пара пулеметов ШКАС, с феноменальной для того времени скорострельностью в 1800 выстрелов/минуту, которые просто выкашивали личный состав частей противника. Кроме этого, «Ил» вооружался еще одним относительно «свежим» изобретением – ракетами, в количестве от 4 и до 16 штук, которые имели название РС-82 или РС-132 (реактивный снаряд с калибром в миллиметрах). Оружие это было менее точным чем пушки, однако более точным нежели бомбы, поэтому оно заняло промежуточное место между ними.

Ну и также имелась возможность подвески бомб калибром до 250кг, которые еще больше повышали боевую эффективность данного самолета. Соответственно, Ил-2 обладал очень внушительным и разнообразным, а от этого весьма эффективным арсеналом, который вполне обеспечивал точечное поражение отдельных целей.

Теперь о живучести. Живучесть самолета – параметр, который определяет устойчивость самолета к попаданиям. Проще говоря, количество вражеского свинца, которое самолет способен проглотить и продолжить полет. Для штурмовика это важный параметр, ведь он летает низко над полем боя, на небольших скоростях и традиционно стреляет по нему все, что способно стрелять. Ил-2- первый в мире самолет, который имел несущий бронекорпус, защищающий пилота и двигатель, до него бронелисты просто навешивались на самолет в некоторых местах.

Подобная конструкция значительно выигрывает в весе, по сравнению с просто навешиванием стали, а значит, позволяет увеличить количество брони, без ухудшения летных характеристик самолета. Ил-2 имел броню, поддающуюся попаданиям лишь бронебойных снарядов калибром от 20мм и выше. Но не стоит считать, что сбить пулеметным огнем его было невозможно, ведь крылья и хвост машины не имели бронирования и были выполнены из дерева. Но тем не менее, живучесть Ил-2 была весьма высока, и еще больше возрастала благодаря высоким летным характеристикам, по показателям которых он мало уступал немецкому Bf-109E.

Не зря ведь в немецких наземных частях Ил-2 получил такие прозвища как «мясник» или «летающий танк», прозвища эти были вполне заслуженными.

Ил-2 Штурмовик основные характеристики:

  • Модификация Ил-2
  • Размах крыла, м 14.60
  • Длина, м 11.60
  • Высота, м 4.17
  • Площадь крыла, м2 38.50

Масса, кг

  • пустого самолета 4525
  • нормальная взлетная 6060

Тип двигателя:

  • 1 ПД Микулин АМ-38

Мощность, л.с.

  • номинальная 1 х 1575
  • взлеьная 1 х 1665

Максимальная скорость , км/ч

  • у земли 370
  • на высоте 411

Практическая дальность, км 685

  • Скороподъемность, м/мин 417
  • Практический потолок, м 6000
  • Экипаж, чел 2

Ил-2, штурмовик

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • MILEX — 2023
  • Календарь мероприятий
  • Архив мероприятий
  • Блоги
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Вооружение
  • О проекте
  • Образцы
  • Участники
  • Добавить компанию
  • Каталоги ОДКБ
  • О проекте
  • Вооружение и военная техника вооруженных сил
  • Вооружение и техника полиции и антитеррористических служб том2
  • Наземные средства сил общего назначения
  • Изданные каталоги
  • Видео
  • Галерея
  • Фоторепортаж
  • Вооружение и военная техника
  • Космос
  • Гражданская техника
  • Соревнования
  • Учения и спецмероприятия
  • Мероприятия
  • Инфографика
  • Агентство
  • Об агентстве
  • Персоналии
  • Руководство
  • Продукты и услуги
  • Наши партнеры
  • Контактная информация
  • Условия использования фотографий
  • Баннеры и логотипы
  • Форум НСБ «Безопасная столица»

    18 — 20 октября 2022 года, г. Москва

    INTERPOLITEX — 2022

    18 — 20 октября 2022 года, Россия, г. Москва

    «Новые технологии ОПК в тушении лесных пожаров»

    18 — 20 октября 2022 года, г. Москва

    ИНТЕРПОЛИТЕХ: «АНТИТЕРРОР — КОМПЛЕКСНЫЙ ПОДХОД «


    Штурмовик Ил-2 (СССР) фото: https://victorymuseum.ru/external-navigation/bvs-i-protivovozdushnye-sooruzheniya/38031/

    Ил-2 (по кодификации НАТО: Bark) — советский штурмовик времён Великой Отечественной войны, созданный в ОКБ-240 под руководством Сергея Владимировича Ильюшина. Самый массовый боевой самолёт в истории, было выпущено более 36 тысяч штук.

    В Красной армии самолёт получил прозвище «горбатый» (за характерную форму фюзеляжа). Конструкторы называли разработанный ими самолёт «летающим танком». Немецкие пилоты за живучесть и недостаток манёвренности называли его нем. Betonflugzeug — «бетонный самолёт» и нем. Zementbomber — «цементный бомбардировщик». У наземных войск вермахта самолёт пользовался дурной репутацией и заслужил несколько почётных прозвищ, таких как «мясник» (нем. Schlächter), «мясорубка» (Fleischwolf), «железный Густав» (Eiserner Gustav), также в советской литературе существуют утверждения, что отдельные солдаты вермахта называли его «чумой» (нем. Schwarzer Tod, дословно: «чёрная смерть»).

    Ил-2 принимал участие в боях на всех театрах военных действий Великой Отечественной войны, а также в Советско-японской войне. В феврале 1941 года началось серийное производство (приказ А. И. Шахурина № 739 от 14.12.1940).

    Первые серийные Ил-2 изготовлены в Воронеже на заводе № 18 (в ноябре 1941 года завод эвакуирован в Куйбышев). Ил-2 серийно производился на авиационных заводах № 1 и № 18 в городе Куйбышеве, на авиационном заводе № 30 в городе Москве. Из общего количества Ил-2 (36183 шт.) 74% произведено в Куйбышеве (26888 шт.). Некоторое время в течение 1941—1942 годов самолёт выпускался заводом № 381 в Ленинграде и Нижнем Тагиле.

    Прототип — БШ-2 (Заводское наименование ЦКБ-55) совершил первый полёт 2 октября 1939 года(лётчик-испытатель В. К. Коккинаки).



    Планер

    В действительности самолёт был заказан именно двухместным, а его одноместный вариант — инициатива самого Ильюшина, поскольку на испытаниях БШ-2 показал неудовлетворительные лётные качества — его скорость, скороподъёмность и дальность были ниже требований, заявленных ВВС. В то же самое время над бронированным штурмовиком работали и другие советские конструкторы. Чтобы спасти свой штурмовик в условиях конкуренции с другими конструкторскими бюро, Ильюшин в инициативном порядке создал его одноместную версию. Бортстрелок был удалён, что существенно сократило объём бронекорпуса; на место стрелка был установлен дополнительный топливный бак и дополнительное бронирование задней центровки по массе, что также вызывало нарекания — она ухудшала управляемость. Сэкономленная масса позволила штурмовику удовлетворять предъявляемым к нему требованиям по скорости, а дополнительный бак повысил дальность полёта.

    Существует распространённое ошибочное мнение, что самолёт изначально был сконструирован двухместным, но по указанию военного руководства страны Ильюшин был вынужден переделать штурмовик в одноместный. Как известно, с отсутствием оборонительного вооружения Ил-2 были связаны неоправданно большие потери этих самолётов в первый год Великой Отечественной войны.Одномоторный низкоплан смешанной конструкции. Главная особенность — включение брони в силовую схему планера самолёта. Броня корпуса заменила собой каркас и обшивку всей носовой и средней части фюзеляжа. Несущий бронекорпус — клёпаный из гомогенной стальной брони АБ-1 (АБ-2), закрывал двигатель, кабину пилота, радиаторы и некоторые агрегаты (на прототипе бронекорпус защищал также бортстрелка). Прозрачная лобовая броня козырька кабины имела толщину 64 мм и выдерживала 7,62 мм бронебойную пулю с нулевой дистанции.

    Столкнувшись с большими потерями Ил-2, не имевших оборонительного вооружения, ВВС потребовали от Ильюшина вновь сделать самолёт двухместным, что и было реализовано к концу 1942 года. Однако, изменить бронекорпус уже не было возможности, поэтому бортстрелок находился вне бронекорпуса и был защищён лишь 6-мм листом брони со стороны хвоста. При этом защита пилота со стороны задней полусферы осуществлялась поперечной бронёй марки «ХД», толщиной 12 мм (+6 мм бронеспинка), входившей в схему бронекорпуса.

    Бронекорпус, защищающий обоих членов экипажа, получила лишь позднейшая модификация самолёта — Ил-10, выпуск которой был начат в 1944. Примечание. В 1942 году появилась в чертежах модификация бронекорпуса, закрывающая бортстрелка. Для сохранения центровки, консоли крыла имели стреловидную форму, а центроплан был сдвинут назад так, что передний лонжерон находился под обрезом козырька кабины пилота. Однако существовал жёсткий указ не снижать темпы производства штурмовиков, к чему, безусловно, привело бы внедрение в серию новой модификации.


    Двигатель

    АМ-38 — поршневой, 12-цилиндровый с 60° V-образным развалом цилиндров жидкостного охлаждения, мощностью в различных вариантах от 1620 до 1720 л. с., разработан в ОКБ Микулина.

    Вооружение

    • Модификации 2 пушки в консолях крыла (первоначально — 20 мм ШВАК, в основной серии — 23 мм ВЯ, в противотанковом варианте — 37 мм), испытывался образец с пушками 45 мм.
    • 2 пулемёта ШКАС (крыльевые)
    • Авиабомбы, контейнеры ПТАБ
    • Реактивные снаряды РС-82 или РС-132
    • В качестве оборонительного вооружения на двухместных вариантах устанавливался пулемёт УБТ калибром 12,7 мм.


    Модификации

    Выпускался в одноместном (летчик) и двухместном вариантах (летчик и воздушный стрелок). Различные технологические и конструктивные изменения вносились постоянно, например в конце 1941 года была внедрена деревянная конструкция хвостовой части фюзеляжа, с внешними металлическими стрингерами. Менялось бронирование, вооружение.

    • Ил-2 (одноместный) — серийная модификация штурмовика, не оборудованного кабиной для заднего стрелка. В связи с большими боевыми потерями одноместного варианта в некоторых авиационных частях предпринимались успешные попытки переоборудования одноместного Ил-2 в двухместный. В ряде случаев даже ограничивались имитацией задней пушки, устанавливая в прорезь кабины направленный на хвост муляж, который, с расстояния, эффективно отпугивал пилотов немецких истребителей от захода такому штурмовику «в хвост», просто своим видом.
    • Ил-2 (двухместный) — серийная модификация, оборудованная кабиной стрелка с фонарём и пулемётами ШКАС или УБТ, смонтированными на полутурельной установке. Начал широко использоваться в поздние периоды войны (на второй фотографии в начале статьи представлено звено таких самолётов Ил-2(Д))
    • Ил-2 АМ-38Ф — штурмовик с форсированным двигателем АМ-38ф, имевший, по сравнению с АМ-38-м, большую взлётную мощность (на 100 л. с.). Первый одноместный серийный Ил-2 (зав. № 182412) с опытным двигателем АМ-38ф поступил для снятия лётных данных по программе приёмо-сдаточных испытаний серийных самолётов с дополнением по испытанию работы ВМГвЛИС 18-го авиазавода 31 июля 1942 года. С января 1943 года двигатели АМ-38ф стали устанавливаться на все серийные штурмовики Ил-2, как одноместные, так и двухместные, на всех авиазаводах, выпускавших эти самолёты. К январю 43-го 24-му авиамоторному заводу удалось изготовить 377 двигателей АМ-38ф. С января 1943 года двухместный Ил-2 с двигателем АМ-38ф пошёл в крупносерийное производство, а уже с 1 февраля все основные производители «Илов» — 1-й, 18-й и 30-й авиазаводы — полностью перешли на его выпуск.

    • Ил-2 КСС (крыло со «стрелкой») — серийная модификация Ил-2 АМ-38Ф с тем же двигателем АМ-38Ф, но форсированным до 1720 л. с., с некоторыми аэродинамическими и конструктивными улучшениями. Вместо металлического бака устанавливались фибровые защищённые бензобаки, в которых большинство мелких пробоин через некоторое время затягивалось специальным составом-протектором, имеющим свойство загустевать на открытом воздухе. На испытаниях баки сохраняли герметичность даже с 17 пробоинами от пуль калибра 7,92 и 13 миллиметров, выпущенных из немецкого оружия. С целью улучшения устойчивости Ил-2 в полёте и управления на самолёты Ил-2 АМ-38ф устанавливались амортизационные пружины и контрбалансир в системе управления рулём высоты, разработанными в ЛИИ НКАП М. Л. Милем (впоследствии Главный конструктор вертолётов). Контрбалансир уравновешивал силы инерции, возникающие от весовой компенсации руля высоты при криволинейном полёте. Амортизационная пружина предназначалась для повышения запаса продольной динамической устойчивости штурмовика при полёте с брошенной ручкой управления — натяжение амортизационной пружины создавало постоянно действующую силу, возвращающую руль высоты в исходное положение при изменении режима полёта самолёта под действием внешних сил. Для улучшения центровки самолёта Ил-2 концы консолей крыла поданы назад, что возвращает центровку самолёта до центровки одноместного самолёта Ил-2, то есть до 28,0 %. Вместо деревянного крыла произведена установка металлического крыла, которое повышало живучесть и улучшало ремонтно-эксплуатационные качества Ил-2. К концу 1944 года заводами № 18, 1 и 30 было отправлено в части ВВС КА 7377 модифицированных штурмовиков Ил-2 с металлическими крыльями стрельчатой конструкции, при этом авиазавод № 1 выпускал Ил-2 и с деревянным крылом.

    • Ил-2 М-82(Ил-4) — опытный вариант штурмовика, оборудованный двигателем воздушного охлаждения М-82 с взлётной мощностью 1675 л.с. Эта разработка была начата после захвата Смоленска немцами 16 июля 1941 года, что привело к угрозе захвата Москвы и вынужденной эвакуации завода, производившего двигатели А. Микулина АМ-38 за Урал. Появился риск нехватки этих двигателей. Однако, с мая 1942 года в Перми развернулось производство двигателя М-82 мощностью 1676 лс. Этот двигатель был доступен в количествах, достаточных для того, чтобы подвигнуть ОКБ Ильюшина к разработке варианта Ил-2 под новый двигатель. Двигатель М-82 устанавливался несколько ниже и без бронирования (так как он имел воздушное охлаждение) и, следовательно, был более уязвим для огня противника. Вместе с тем было бронировано место воздушного стрелка с пулемётом УБТ. Самолёт имел новый винт с коническим коком и увеличенные до 724 литров топливные баки. По своим характеристикам Ил-4 незначительно уступал исходному Ил-2, но к тому времени стало ясно, что перебоев с двигателями АМ-38 не будет. Был также построен одноместный Ил-2 М-82ИР, который успешно прошёл заводские испытания к середине августа 1942 года (отчёт по испытаниям утверждён 18 августа 1942 года), однако на государственные испытания штурмовик не передавался и в дальнейшем все работы по установке двигателя воздушного охлаждения были прекращены. Обозначение Ил-4 перешло к дальнему бомбардировщику ДБ-3Ф.
    • Ил-2 ШФК-37 — опытный одноместный вариант штурмовика с двигателем АМ-38, вооружённый, помимо двух крыльевых пулемётов ШКАС, двумя 37-мм авиационными пушками конструкции ОКБ-15 Б. Г. Шпитального ШФК-37 (Шпитальный, фюзеляжно-крыльевая, калибра 37 мм). 9 штурмовиков принимали участие в боевых действиях 688-го ШАП 228-й ЩАД 16-й ВА с 27 декабря 1942 года по 23 января 1943 года под Сталинградом при уничтожении немецкой окружённой группировки в полосе 65-й армии генерал-лейтенанта П. И. Батова. Боевые действия велись с полевых аэродромов с/х. «Пролетарий», затем станицы Качалинская. В серию не пошёл.
    • Ил-2 НС-37 — серийная модификация двухместного Ил-2 АМ-38Ф на который с целью повышения противотанковых свойств штурмовой авиации устанавливались две пушки калибра 37 мм 11П-37 ОКБ-16 с боекомплектом по 50 снарядов на пушку, без реактивных снарядов, с бомбовой нагрузкой 100 кг в нормальном варианте и 200 кг в перегрузочном.
    • Ил-2 НС-45 — опытный образец самолёта Ил-2 АМ-38ф с двумя крыльевыми пушками НС-45. Полигонные испытания Ил-2 с НС-45 показали неудовлетворительную эффективность стрельбы из них в воздухе по малоразмерным целям. Главным образом из-за сильной отдачи пушек при стрельбе — максимальная сила отдачи авиапушки на наземном станке достигала 7000 кг. В серию не пошёл.
    • Ил-2Т — по неподтверждённым пока данным модификация могла нести торпеду, ради чего пришлось пожертвовать пушками. Из стрелкового вооружения остались 3 пулемёта: 2 крыльевых и пулемёт заднего стрелка. Однако до сих пор не обнаружены документы, подтверждающие существование данной модификации, хотя существуют многочисленные авиамодели и модификация используется в видеоиграх.

    Летно-технические характеристики

    Двигатель: АМ-38Ф (1750 л. с.)
    Длина самолета, м 11,6
    Размах крыла, м 14,6
    Площадь крыла, м2 38,50
    Взлетный вес, кг 6360
    Потолок практический, м 6000
    Дальность полета, км 685
    Скорость: — у земли, км/ч 375, — на высоте 1200 м, км/ч: 390
    Экипаж, чел 2

    Полезные ссылки

    http://allaircraft. ru/123-il-2-foto.html
    https://ru.wikipedia.org/wiki/%D0%98%D0%BB-2

    Теги: Ил-2, штурмовик

    Блоги

    Виктор Мураховский

    Новый «Ростех»

    Военная отрасль может сделать российскую экономику успешнее

    Александр Храмчихин

    Китайская бронетехника выходит на мировой уровень

    Усердный подражатель догоняет учителей

    Евгений Ясаков

    Онлайн-регистрация посетителей выставки «Интерполитех – 2022»

    XXVI Международная выставка средств обеспечения безопасности государства «Интерполитех-2022» состоится в период с 18 по …

    Виктор Литовкин

    Из-за США мир может скатиться к риску реальной войны

    Россия вывела объекты из-под ДСНВ из-за невозможности инспекций

    Видео дня

    Военная приемка. Ядерный главк

    Фоторепортаж

    Территория вдохновения

    Интервью

    Дмитрий Чернышенко рассказал о развитии квантовых технологий в России

    Политика и общество

    Алексей Сазанов: потерю налоговых доходов мы сейчас точно не можем себе позволить

    «Пионер-М» пришел в Севастополь

    Игорь Краснов: у нас достаточно полномочий для защиты российских и зарубежных инвесторов

    Илья Торосов: компаниям в России пора адаптироваться к текущей ситуации

    Все материалы

    Техника и вооружение

    «Калашников» сообщил, что ведет ОКР по новому ручному пулемету РПЛ-20

    Специалисты Севмаша разработали специальный метод сварки труб

    Разработка самолёта CR929 началась практически заново

    Офшорный вертолет Ростеха совершил первый междугородный перелет

    Все материалы

    Силовые структуры

    АПЛ «Омск» и «Новосибирск» в Чукотском море выпустили ракеты по кораблям «противника»

    Силы Балтийского флота вышли в море для испытания двух подлодок

    Севмаш отобрал команду для VII корпоративного чемпионата профмастерства

    Отряд кораблей Северного флота РФ отправился в арктический поход

    Все материалы

    Сотрудничество

    Ростех передал первый медицинский «Ансат» в Зимбабве

    Дмитрий Чернышенко рассказал о развитии квантовых технологий в России

    В «Калашникове» заявили, что проект строительства завода в Венесуэле не заморожен

    Постпред РФ при ООН Василий Небензя: попытки изолировать Россию провалились

    Все материалы

    Наука и производство

    «Красная Кузница» провела спуск на воду корпуса стоечного судна

    ПК «ЧТЗ» начала отправку техники потребителям

    «Полотняно-Заводская бумажная мануфактура» из Калужской области открыла новый цех по производству бумажных пакетов из вторсырья

    Ростех расширит возможности сертификации авиационной техники в России

    Все материалы

    Диверсификация предприятий ОПК

    Новикомбанк наращивает поддержку проектов по диверсификации

    Объем производства концерна «Калашников» с начала 2022 года вырос в среднем на 15%

    Красные «муравьи» из Коврова покорили туляков

    Завод «Штамп» запустил новое производство каркасов кабин для спецтехники

    Все материалы

    Выставки и конференции

    Открыта регистрация посетителей выставки «Интерполитех – 2022»

    Новейшие разработки в сфере робототехники и искусственного интеллекта

    ЦИФРОВАЯ ТРАНСФОРМАЦИЯ ПРОИЗВОДСТВА КАК ОСНОВА СУВЕРЕНИТЕТА ТЕХНОЛОГИЙ

    Добро пожаловать на форум квантовых технологий «КВАНТОТЕХ»

    Все материалы

    Безопасность

    Ростех выпустил приложение для IP-телефонии и чатов на мобильных устройствах на «Авроре»

    Александр Ефремов: в России будет оставаться больше рыбы

    Михаил Лобоцкий: причина всех утечек в низком уровне оценки рисков в компаниях

    ВКС России уничтожили лидера незаконного формирования «Катиба Таухид валь-Джихад» в Сирии

    Все материалы

    Гражданская авиация

    Специалисты СибНИА провели частотные испытания самолёта МС-21

    Корпорация «Иркут», авиакомпания «Аврора» и ГТЛК определили условия поставки SSJ-NEW

    Аэрофлот и ОАК подписали соглашение о поставке 339 самолетов в ближайшие 7 лет

    Ростех передал для «Газпромавиа» два вертолета Ми-8АМТ

    Все материалы

    Космос

    Новый портал Роскосмоса расскажет о видимых из космоса изменениях в России и мире

    Разработки Ростеха применены в иранском спутнике «Хайям»

    РКС создают новое поколение сканирующих устройств для спутников серии «Метеор»

    Владимир Кошлаков: Россия опередила всех в космической ядерной энергетике

    Все материалы

    Оружие мира

    Армия Таиланда может принять на вооружение российские машины спецназа

    Россия исполняет контракт на поставку в Уганду боевых вертолетов Ми-28НЭ

    В Северном флоте РФ сообщили, что ответят на возрастание военной активности НАТО в Арктике

    Россия усилит группировку войск на финской границе

    Все материалы

    История

    В Тверской области открылась экспедиция «Ржев. Калининский фронт»

    У Ржевского мемориала дан старт Слету часовых Постов Памяти Тверской области

    Максим Ксензов: качественных военно-патриотических фильмов должно быть как можно больше

    ЦАГИ – полёТу: самолет для рекордов дальности – АНТ-25

    Все материалы

    Выставки по безопасности

    XXVI Международная выставка средств обеспечения безопасности государства «INTERPOLITEX — 2022»

    Форум негосударственной сферы безопасности «Безопасная столица»

    2-й Международный форум цифровой трансформации безопасности государства «ЦИФРОТЕХ»

    Say Future: Moscow

    Международный форум «МАШИНОСТРОЕНИЕ: СТРАТЕГИИ И ТЕХНОЛОГИИ»

    Форум «Квантотех»

    Третья научно-практическая конференция «Новые технологии оборонно-промышленного комплекса в тушении лесных пожаров»

    Государственные органы Государственные компании Организации СМИ

    МВД России

    ФСБ России

    МЧС России

    ФСВТС России

    Минобороны России

    ФГУП «Рособоронэкспорт»

    Голицынский пограничный институт

    Ростехнологии

    ФКУ «НПО «СТиС» МВД России

    Союз машиностроителей

    ООО «ОВК» БИЗОН»

    ФГБУ «Связист»

    РИА Новости

    Хранитель, журнал

    Национальный авиационный журнал «Крылья Родины»

    ИА «Росинформбюро»

    Независимая газета

    Журнал RUБЕЖ

    ИТАР-ТАСС

    Интернет-портал по безопасности SECANDSAFE. RU

    «На Страже Родины.ru». Правда о войне!

    Трансивер.ру

    ООО «Издательство «Безопасность труда и жизни»

    Вооружен.рф

    Ohrana.ru

    Специализированный журнал «Безопасность»

    Журнал «Мир и безопасность»

    Журнал «Точка опоры»

    Журнал «Новый оборонный заказ. Стратегии»

    Аналитическое издание «Советник президента»

    «Наука и техника» — журнал для молодежи

    Издательский дом «Бедретдинов и Ко»

    Военно-промышленный курьер

    Ракетная техника

    Журнал «Арсенал Отечества»

    Новостной портал History News

    Журнал «Частный охранник»

    Общественная организация «Безопасное отечество»

    Интернет-портал «Командир роты»

    Журнал «Международная жизнь»

    Журнал «Мир безопасности»

    Информационный портал Оборона. Ру

    ТК «Оружие»

    Журнал «Национальная оборона»

    Телеканал «Звезда»

    Центр анализа мировой торговли оружием

    Авиационно-космический журнал «Авиапанорама»

    Российское информационное агентство «Ветеранские вести»

    Ил-2 1941 года — штурмовик

    Штурмовик

    ОКБ Ильюшина

    Ил-2 из эскакдрильи «Валерий Чкалов»

    В период Великой Отечественной войны бронированный штурмовик Ил-2 являлся уникальной боевой машиной, не имевшей аналогов ни в одной из воевавших тогда стран. За время Второй мировой войны самолетов этого типа было выпущено больше, чем любого другого (36 163 машины). Являясь основной ударной силой советской авиации, штурмовик Ил-2 сыграл выдающуюся роль в войне и оказал заметное влияние на ход боевых действий на советско-германском фронте.

    Идея создания самолета, предназначенного для атаки наземных целей, т.е. самолета-штурмовика, родилась еще до Первой мировой войны. Практика Первой мировой войны, а также последующих локальных конфликтов показала, что низко летящие истребители или разведчики, которые пытались использовать в качестве штурмовиков, несли большие потери от ружейного и пулеметного огня наземных войск. Поэтому довольно быстро стало ясно, что штурмовик должен иметь эффективное бронирование и одновременно обладать мощным наступательным вооружением. Попытки построить такой самолет предпринимались неоднократно и в разных странах. Однако успехов в этом деле все не было. Между тем роль авиации в борьбе с наземными войсками неуклонно возрастала и потребность в штурмовике ощущалась все острее.

    Впервые решить эту задачу удалось С.В. Ильюшину. В основе его проекта лежали последние достижения советской науки и техники. Мощный авиационный мотор, штампуемая неоднородная броня (позволявшая изготовлять броневые детали сложной поверхности, а бронекорпуса обтекаемой формы с «работающей», а не «навесной» броней), бронестекло (необходимое для защиты экипажа), скорострельные авиационные пушки и реактивные снаряды стали главными слагаемыми успеха будущего Ил-2.

    В 1939 г. на испытания вышел первый опытный образец Ил-2 — самолет ЦКБ-55 или БШ-2 (бронированный штурмовик второй). Первый полет на нем совершил летчик В.К. Коккинаки 2 октября 1939 г. Самолет представлял собой двухместный свободнонесущий моноплан с полуубирающимся шасси и с мотором жидкостного охлаждения АМ-35 мощностью 1350 л.с. Все жизненно важные агрегаты самолета (мотор, системы охлаждения, баки), а также экипаж находились в бронекорпусе обтекаемой формы.

    В целом БШ-2 удачно прошел испытания, но все же потребовалось провести ряд необходимых доработок. В процессе усовершенствования штурмовика на него поставили менее высотный, но зато более мощный мотор АМ-38. созданный в КБ А.А. Микулина специально для этого самолета. Изменилась компоновка систем охлаждения и кабины. Экипаж теперь состоял только из летчика (на месте стрелка разместили топливный бак). Усилено бронирование и вооружение. Осенью 1940 г. улучшенный самолет прошел заводские испытания. Тем не менее, с началом его серийного выпуска не спешили. Расчет уже был на более совершенные самолеты такого назначения, которые в то время начали разрабатываться в ряде КБ. Тогда С.В. Ильюшин обратился с письмом к И.В. Сталину, после чего и были приняты чрезвычайные меры по организации серии БШ-2.

    Первые серийные бронированные штурмовики, получившие марку Ил-2, начали выходить в 1941 г., а первые боевые подразделения, на вооружении которых был этот самолет, сформировали перед самой войной.

    Появление Ил-2 на фронтах явилось полной неожиданностью для противника. Несмотря на то, что тактика использования бронированных штурмовиков еще не была отработана, они стали наносить серьезные потери противнику и деморализующе действовали на фашистов, прозвавших вскоре Ил-2 «черной смертью». С большим успехом подразделения Ил-2 действовали против бронетанковых и мотомеханизированных частей противника.

    Воздушый винт ВИШ-22Т

    Воздушый винт АВ-5Л-158

    Су-2 Ил-2 Ил-2 Ил-10
    Год выпуска 1941 1942 1943 1944
    Экипаж, чел 2 2 2 2
    Размеры
    Размах крыла, м 14. 3 14.6 14.6 13.4
    Длина самолета, м 10.25 11.6 11.6 11.12
    Площадь крыла, м2 20.0 38.5 38.5 30.0
    Мотор
    Тип М-88 АМ-38 АМ-38Ф АМ-42
    Мощность, л.с. 1100 1600 1750 2000
    Массы и нагрузки, кг
    Нормальная взлетная 4345 5670 6180 6300
    Максимальная взлетная 4555 5870 6380 6500
    Летные данные
    Максимальная скорость у земли, км/ч 375 391 403 507
    Максимальная скорость км/ч 467 416 414 551
    на высоте, м 6600 2350 1000 2800
    Дальность полета с нормальной бомбовой нагрузкой, км 1190 740 685 800
    Вооружение
    Бомбовая нагрузка кг нормальная 400 400 400 400
    максимальная 600 600 600 600
    Вооружение, число пулеметы 5-6 2 3 3
    пушки 2 2 2
    Реактивные снаряды 8-10 8 4 4
    Авиационные гранаты 10

    Схема Ил-2 1941 г.

    ЦКБ-57 АМ-38 (БШ-2 №1) на заводских испытаниях, октябрь 1940г.

    Ил-2 АМ-38 (БШ-2 №2) на Государственных испытаниях, март 1941г.

    Ил-2 одноместный.

    Подробно

    • Штурмовой самолет Ил-2. Формирование облика.
    • Конструкция Ил-2.
    • Форсированный «Микулин»
    • Противотанковый «Ильюшин»
    • Модификации Ил-2.
    • Боевое применение.
    • Штурмовик Ил-2 — памятник в Самаре

    Источники

    • «История конструкций самолетов в СССР,1938-1950гг.» /В.Б. Шавров/
    • «Самолеты сталинских соколов» /К.Ю. Косминков, Д.В. Гринюк/
    • «Самолеты ОКБ имени Ильюшина» /Под редакцией Г.В. Новожилова/
    • «Советские самолеты» /А.С. Яковлев/
    • «Штурмовики Красной армии» /В. И. Перов, О.В. Растренин/

    Самолет Ил-2: фото, вооружение

    Тактико-технические и летные характеристики Ил-2

    Размеры Ил-2 были небольшими. Длина составляла 11,6 м при высоте 4,17 м. Размах крыла был равен 14,6 м, его площадь занимала 38,5 м². Взлетный вес для базовой модели ограничивался 5,31 т, для двухместной – 6,16 т. Пустыми самолеты весили 3,99 т и 4,36 т соответственно. При этом на броню приходилось 990 кг.

    Работали штурмовики Ил-2 на двигателе АМ-38. Мощность для разных модификаций могла варьироваться. Одноместная версия получала установку с 1575 л. с., а двухместная – с 1720 л. с. Первая позволяла разгоняться до 450 км/ч, вторая не давала скорости выше 414 км/ч. Дальность полета одноместного самолета составляла 638 км, практический потолок ограничивался 7800 м.

    Как закалялись штурмовики

    Авиация использовалась для ударов по наземным целям противника еще в годы Первой Мировой войны. Тогда первые бомбардировщики «накрывали» боевые позиции врага и его тыловые сооружения, нанося удар по снабжению армии. Время шло, истребительная авиация, как и зенитная артиллерия, развивалась, поэтому возникла необходимость в создании техники особой конструкции, которая могла бы совершать боевые вылеты в прифронтовую полосу и на линию фронта. Изначально конструкторы решили не придумывать велосипед заново, а модифицировать то, что уже имелось в их распоряжении. Идея адаптации бомбардировщиков и истребителей была реализована, но успешным ее результат назвать было нельзя. Полную защиту от других истребителей противника, которые «свободно охотились» во фронтовой зоне, и от плотного зенитного огня, эти боевые машины не имели. Они были уязвимыми, поэтому специалистам пришлось искать иные пути решения этой проблемы.

    Так началась история штурмовиков — особого типа самолетов, которые стоят на вооружении и сегодня. Изначально этот вид боевых машин называли «боевиками». Да, тогда у этого слова был совсем иной смысл. В СССР еще в 30-х годах предпринимались попытки разработать нечто похожее на штурмовики. Почти за десять лет до начала войны были созданы Р-Z и Р-5Ш, но они стали той самой адаптацией под штурмовики, которая все же не позволяла решить поставленные боевые задачи. Р-5Ш можно назвать универсальным самолетом — штурмовик, бомбардировщик, разведчик, который в мирное время использовался для перевозок грузов и пассажиров. Его многозадачность позволяла выполнять разные функции, но боевая машина не могла добиться блестящих успехов в какой-то конкретной области применения. Аналогичная ситуация складывалась и с Р-Z — многоцелевым одномоторным самолетом, который принимал участие в сражениях на Халкин-Голе, в Республиканской Испании и восточных областях Польши.

    Гениальный советский авиаконструктор Сергей Владимирович Ильюшин совершил настоящую революцию в военной авиации. Первый штурмовик, который был им сконструирован, получил название БШ-2 (ЦКБ-55). Боевая машина, подготовленная ОКБ завода №39, совершила свой первый полет 2 октября 1939 года. За штурвалом штурмовика сидел знаменитый летчик-испытатель Владимир Коккинаки, который всего полгода назад совершил легендарный беспосадочный перелет протяженностью 8 000 километров на еще одном самолете Ильюшина — ДБ-3 по одному из самых популярных в наши дни маршрутов, связывающих Россию с Америкой. До этого Коккинаки без посадок добрался из столицы СССР до Владивостока.

    Выпуск БШ-2 ознаменовал начало новой эры в военной авиации. Конструкция боевой машины была инновационной для того времени. Бронированная кабина могла с легкостью выдержать прямое попадание 7,62-миллиметровой пули, выпущенной из любой точки. Бронекапсула была окружена органами управления самолета. Все жизненно важные узлы штурмовика тоже надежно защищались броней. Новый боевой самолет был неуязвим к огню с земли, но у него было немало недостатков, которые в будущем пришлось кропотливо дорабатывать. Самой большой проблемой БЮШ-2 стал двигатель. Сначала Ильюшин поставил на штурмовик АМ-34. Увы, двигатель не тянул тяжелый самолет, поэтому его заменили на АМ-35, но он справлялся с задачей еще хуже из-за массы недоработок.

    Производство и эксплуатация

    В ходе производства машин постоянно возникали новые проблемы. Из-за создавшегося дефицита алюминиевых профилей (в связи с эвакуацией металлургических  заводов) под угрозой оказалось изготовление хвостовой части машины. Выходом из ситуации стал выпуск деревянных хвостовых частей корпуса. Однако такая конструкция также была предусмотрена проектом наряду с алюминиевым исполнением. Деревянный хвост утяжелял конструкцию, ухудшал летные качества и повышал уязвимость машин в бою, но это позволило улучшить ситуацию с выпуском самолетов. Положение изменилось только в 1944 году.

    Были проблемы с водяным охлаждением мотора — вода замерзала на морозе. Выход был найден химиками, ими была разработана охлаждающая жидкость, так называемый антифриз, не замерзающий даже при больших морозах. Была решена проблема с замерзанием моторного масла. Также была организована учеба летного и технического состава авиаполков. И много других задач, решаемых оперативно в процессе производства.

    Самые серьезные изменения конструкции самолета связаны с возвращением к двухместному варианту. Отсутствие стрелка, прикрывавшего хвостовую часть машины, привело к большим потерям летного состава и техники в начале войны  — до конца 1941 г. из построенных 1400 машин были потеряны 1100. Срочно потребовалась переделка штурмовика в двухместную машину. Но произошло это лишь в конце 1942 г. А пока в воинских частях собственными силами были оборудованы места для воздушных стрелков. Боевые вылеты вместе с летчиками на первых порах совершали техники, механики и другие специалисты наземного или оружейного обслуживания.

    Успеть к ноябрю

    Свой проект одномоторного бронированного штурмовика Сергей Ильюшин предложил в феврале 1938 года. В направленной на имя Сталина докладной записке он указывал на уязвимость самолётов, состоящих на вооружении в СССР, и выражал готовность предоставить настоящий «летающий танк» на государственные испытания уже к ноябрю. Оснащённый двигателем АМ-34 мощностью 1200 л.с., вооружённый пятью пулемётами и несущий 200 кг бомб двухместный самолёт должен был развивать скорость 400 км/ч. Бронирование представляло собой обтекаемую капсулу из стальных листов толщиной 5 мм. Но даже броня толщиной 13 мм не обеспечивает гарантированную защиту от пули, выпущенной из винтовки. Однако при попадании под углом вероятен рикошет и от 5-мм листа. Кроме того, пули, сталкиваясь с преградой, несущейся в поперечном направлении на скорости 100 м/с, неизбежно опрокидывались. На случай же пробития Ильюшин предусмотрел вторую линию защиты — прикрывающие наиболее уязвимые узлы «внутренние капсулы», совсем лёгкие, но достаточно прочные, чтобы устоять под ударами осколков внешней брони и бронебойного сердечника пули.

    В WORLD OF WARPLANES «РАЗВИТИЕ» ИЛ-2 НАЧИНАЕТСЯ С ДВИГАТЕЛЯ 1350-СИЛЬНОГО АМ-35 И 20-ММ ПУШЕК. В ДЕЙСТВИТЕЛЬНОСТИ ПРЕДСЕРИЙНЫЕ «ИЛЫ» ВООРУЖАЛИСЬ ЛИБО ТОЛЬКО ПУЛЕМЁТАМИ, ЛИБО 23-ММ ПУШКАМИ

    Конструктор сильно рисковал. В действительности ни о каком ноябре не могло быть и речи. Для достижения проектной скорости мощности АМ-34 наверняка бы не хватило, а технологию, позволяющую штамповать детали сложной формы из броневой стали, ещё только предстояло разработать… Новый 1939 год машина, получившая индекс БШ-2 («бронированный штурмовик»), встретила в виде деревянного макета с совершенно неясными перспективами. «Летающей брони», к которой предстояло крепить всё остальное, включая и заведомо слабый двигатель АМ-34, не было и в помине. Но промышленность не подвела. Весной появились броня — хоть и не совсем такая, как в первоначальном проекте. От внутренних капсул пришлось отказаться, зато прочность общего контура возросла за счёт использования на наиболее ответственных участках листов толщиной 6–8 мм. А летом успешно прошёл испытания и новый 1350-сильный двигатель АМ-35.

    Вооружённый десятью пулемётами ШКАС ТШ-3 выпускал 300 пуль в секунду — в полтора раза больше, чем 12-пулемётный британский Hurricane IIB образца 1941 года

    Взлетел БШ-2 только в сентябре 1939-го. С государственными же испытаниями пришлось повременить. Мотор постоянно перегревался. Дело было в том, что Ильюшин разместил уязвимые водяной и масляный радиатор за двигателем, где врагу было до них не добраться. Но, как выяснилось, воздух до радиаторов там тоже добраться не мог.

    Масляный радиатор в итоге пришлось перенести в отдельную броневую коробку под корпус, прикрыв спереди подвижной заслонкой. Предполагалось, что в бою пилот будет эту заслонку опускать. Именно с такими масляными радиаторами самолёт и прошёл всю будущую войну, и стоит ли говорить, что заслонка почти никогда не закрывалась! Летом её использование вообще оказалось невозможным — масло вскипало моментально. Ну а немцы, несмотря на крошечный размер «окошка», всё равно умудрялись попадать в радиатор!

    Испытания 7 мая 1940 года БШ-2, в сущности, провалил, так и не развив обещанные 400 км/ч. Другие характеристики тоже оставляли желать лучшего; особенно огорчала дальность полёта — всего 600 км вместо требуемых 800. Тем не менее впечатление на комиссию машина Ильюшина произвела очень благоприятное. Ибо, как было отмечено в протоколе заседания технического совета НИИ ВВС, «самолёт БШ-2 АМ-35 является единственным типом хорошо бронированного самолёта». К тому же и 1600-сильный двигатель АМ-38 был уже на подходе. Его появление позволило бы справиться с нехваткой «лошадей» под капотом.

    Разрабатывая Hs.129, конструкторы фирмы «Хеншель» полагали, что дублирование двигателя повышает живучесть. Но моторы на крыльях нельзя было защитить бронёй

    Броня спасала жизнь

    К главным достоинствам Ил-2, помимо ударных характеристик, относится простота в изготовлении и эксплуатации. Эти качества позволили советской промышленности в кратчайшие сроки наладить массовый выпуск и ремонт штурмовиков.

    Своей популярностью Ил-2 обязан и высоким уровнем защищённости. Гениальность решения Илюшина состояла в том, что броня в конструкции штурмовика выполняла одновременно функцию каркаса планера, отмечают эксперты.

    Бронекорпуса для Ил-2 производились на заводах в Подольске, Ленинграде, Сталинграде, в Запорожье и Нижегородской области. Незамысловатая на первый взгляд концепция ильюшинского штурмовика спасла множество жизней советских лётчиков, часто попадавших в самые разные экстремальные ситуации. В своих письмах они благодарили великого конструктора.

    • Авиаконструктор Сергей Ильюшин и лётчик-испытатель Владимир Коккинаки на фоне самолёта Ил-2
    • РИА Новости

    «В годы Великой Отечественной войны, а точнее в 1942 году, мне довелось производить посадку на самолёте Ил-2 на крупный еловый лес, т. к. самолёт был над целью подбит противником. Описывать, как производил посадку, не буду. Но на высоте половины деревьев отвалился по заднюю бронеплиту фюзеляж, деревьями обрезало крылья, после чего самолёт носом ударился в землю. Броня так же, как и в бою, спасла мне жизнь», — благодарил Ильюшина в своём письме бывший лётчик Фёдор Борисов.

    Кроме того, пилоты отмечали хороший обзор, удобство наводки на цель при стрельбе и бомбометании с бреющего полёта. Данные качества были достигнуты благодаря тому, что Ильюшин опустил двигатель ниже кабины.

    Между тем Ил-2, естественно, не был идеальной боевой машиной. В беседе с RT военный обозреватель Дмитрий Дрозденко уточнил, что в самолёте «плохо слушались органы управления». Также, несмотря на все усилия Ильюшина, из-за необходимости постоянного совершенствования уровня защиты Ил-2 оказался перетяжелённой машиной.

    Также по теме

    «Призыв о помощи»: как Пражская операция советских войск спасла столицу Чехословакии

    75 лет назад завершилась Пражская стратегическая наступательная операция Красной армии. Она стала последним крупным наступлением…

    «Идеальной техники вообще не бывает. С одной стороны, лётчики достаточно быстро осваивали штурмовики, но органы управления нередко подводили по причине перетяжелённости машины. Убрать броню было тоже нельзя. Если бы это сделали, то Ил-2 оказался бы лёгкой добычей зенитной артиллерии и других вооружений неприятеля», — сказал Дрозденко.

    Эксперт пояснил, что специфика применения штурмовой авиации в годы ВОВ заключалась в нанесении ударов в условиях непосредственной близости к противнику. Действуя на предельно малых высотах, Ил-2 практически всегда находился в зоне поражения средств ПВО и стрелкового оружия вермахта.

    «Да, Ил-2 был хорошо бронирован, но летать на нём из-за особенностей боевого применения было гораздо опаснее, чем на истребителях или бомбардировщиках. Штурмовики работали очень близко к земле, и огонь по ним вёлся из всего, что стреляло. Ребята, которые пилотировали Ил-2, — настоящие герои», — подчеркнул Дрозденко.

    Эксперт считает, что отдельные недостатки Ил-2 нивелировались высокой надёжностью, простотой в серийном производстве, выучкой и находчивостью лётного состава. По его мнению, Ильюшин смог найти наиболее оптимальный баланс между требованиями к уровню защиты, объёму полезной нагрузки, набору вооружения, скоростью, манёвренностью и массой других важных качеств.

    По словам эксперта, Ильюшин предвидел жестокие условия, в которых предстоит применять его детище. По этой причине он воплотил в Ил-2 не только качества штурмовика, но и универсальной боевой машины. Так, в условиях дефицита авиатехники Красная армия использовала Ил-2 в разведывательных целях, а двухместные модификации самолёта Ильюшина могли отправляться на боевые задания без прикрытия истребителей.

    «Ил-2 — это действительно потрясающая для своего времени машина. Немцы неслучайно прозвали наш штурмовик «чёрной смертью». Лётчики выполняли опаснейшую работу, но умудрялись неплохо справляться даже с зенитными подразделениями немцев. Отработанная тактика ведения боевых действий позволяла экипажам Ил-2 огненным мечом проходить по позициям противника. Их сокрушительные удары сильно облегчили работу нашей пехоте на всех этапах войны», — резюмировал Попов.

    Комплектация вооружения

    Вооружение Ил-2 имело:

    • 2 пушки калибра 20–23 мм,
    • 2 пулемета калибра 7,62 мм,
    • авиационные бомбы весом 400–600 кг,
    • 8 реактивных снарядов калибра 82-132 мм.

    Такое разнообразие вооружения обеспечивало поражение самых разных целей — от  пехоты до бронетехники, а также различных укрепрайонов, зенитных батарей и артиллерийских, складов, движущихся войсковых колонн, железнодорожных магистралей и составов и других объектов врага.

    Было опробовано много вариантов вооружения машины. С ноября 1941 г. до 1942 г. машины комплектовались авиационными пушками Волкова-Ярцева  (ВЯ-23) с запасом 150 патронов на ствол и пулеметом ШКАС (Шпитального-Комарицкого авиационный скорострельный) с запасом 500 патронов на ствол. На всех серийно выпускаемых «Илах» оставались два пулемета ШКАС и две пушки калибра 20–23 мм.

    В 1943 г на Ил-2 под крылом стали устанавливать противотанковые 37 мм пушки для поражения вражеской бронетехники. Однако эффективность их применения была невысокой. Это объяснялось трудностями ведения прицельного огня по движущимся целям малого размера, каковыми являются танки. Кроме того, из-за большой отдачи при стрельбе пушки разворачивали машину, в результате происходил сильный разлет снарядов.

    Тем не менее авиация оставалась самым эффективным средством уничтожения немецких танков. Применение кумулятивных бомб значительно повысило эффективность поражения вражеской  бронетехники. При сбрасывании кумулятивных бомб только одним штурмовиком уничтожались  почти все наземные объекты на участке 15х75 м.

    В 1942 г. на вооружение авиамашин были взяты реактивные снаряды («эрэсы») М-8 и М-13 класса «воздух-земля». Применение подобных снарядов еще увеличило огневую мощность штурмовика. В процессе изготовления самолета постоянно производилось улучшение вооружения. Наиболее существенные изменения приведены ниже:

    • доработаны системы загрузки бомбовых отсеков ПТС (противотанковыми снарядами) и сбрасывания их при штурмах,
    • отработаны орудия для стрельбы ракетами более крупного калибра (РС-132 вместо РС-80),
    • установлены более мощные пушки,
    • установлен дополнительный электробомбосбрасыватель,
    • установлен более удобный визирный прицел ВВ-1 вместо ОПБ-1.

    Живучесть

    О том, как израненные самолеты Ил-2 возвращались на свои аэродромы, написано в мемуарах и рассказано пилотами-ветеранами немало. Бронирование главных узлов и жизненно важных агрегатов сыграло важную роль в обеспечении потрясающей живучести этой машины. Также имело значение и применение протектированных баков, которые, в отличие от металлических, при нарушении целостности самозатягивались, не давая горючему вытечь. Специальное химическое вещество (протектор) при доступе воздуха твердело, закрывая пробоины.

    Только во второй половине войны многие детали самолета стали выполнять из металла, обшивка плоскостей и хвостовой части, а также предкрылки изготавливались до 1943 года из клееной фанеры и древесины, элероны покрывались пропитанным полотном.

    Ересь первая — истребительно-бомбардировочная

    Здесь можно вспомнить, что до появления Ил-2 в ВВС Красной армии вполне себе существовали штурмовые части, которые к 22 июня 1941 года главным образом служили местом ссылки или свалки дляморально устаревших» истребителей старых типов. Например, базировавшийся в Киевском особом военном округе 62-й ШАП(штурмовой авиаполк) имел 64 истребителя И-153. Схожая картина была и в остальных частях, так что когда дело доходит до цитат немцев об атаках советских штурмовиков в 41-м, с высокой долей вероятности это были не редкие пока ещёилы», а куда более многочисленные И-15, И-153 и И-16.

    И-15бис выруливает на взлёт во время советско-финской войны(источник фото)

    РС и даже небольшие бомбы на них вполне подвешивали, мотор воздушного охлаждения выдерживал несколько попаданий винтовочного калибра и заодно прикрывал пилота с передней полусферы, наиболее опасной при атаке наземной цели. Подобное положение сохранялось и в 1942 году, особенно на второстепенных участках фронта. Например, в отчёте ВВС Крымского фронта весной 42-го приводится весьма интересная оценка сравнительной эффективности старых и новых самолётов:

    На ту же тему Бурная пенсия самолётов Второй мировой: что случилось с советскими истребителями?

    Благодаря длительному воздействию(по три-четыре захода) на цели и отличной мобильности при подготовке повторных вылетов, несмотря на сравнительную слабость вооружения — наибольший непосредственный эффект при содействии наступающей пехоте дали штурмовые атаки подразделения 653 ШАП(к-р майор Зворыгин) И-15 бис.

    214 ШАП(Ил-2) действовал небольшими группами(благодаря хронической неготовности материальной части), понёс большие потери и серьёзного значения(в ходе боевой работы ВВС) не имел, несмотря на мощное вооружение».

    Отдельно заметим, что машины старых типов летали на менее дефицитном авиабензине Б-70, тогда как новые самолёты требовали Б-78 и выше, с производством которого в СССР было всё сложно.

    В общем, если вдруг поломка вашего темпорального утюголёта нечаянно забросит вас в Крым весны 1942 года, в качестве поддержки вызывайте лучше старыеи-пятнадцатые».

    Как Ильюшин боролся за двухместную компоновку

    Первый вариант штурмовика предполагал размещение в защищенном фюзеляже двух летчиков (пилота и стрелка-пулеметчика, защищавшего заднюю полусферу). Дополнительный вес снижал дальность полета, но повышал безопасность в условиях вероятного воздушного боя. Военная доктрина, принятая в конце тридцатых, учитывала только один вариант развития ожидаемой войны – наступательный. Другими словами, «малые потери на чужой территории». Проведение глубинных стратегических операций требовало воздушной поддержки, и топливные баки конструктору предложили нарастить за счет места второго члена экипажа. Так штурмовик стал одноместным, а гаргот (продолговатый участок остекления) пришлось убрать, заменив его обтекателем. Летчики и авиатехники в первые же дни войны интуитивно пришли к начальному конструктивному решению, и на полевых аэродромах начали самостоятельно восстанавливать прежнюю компоновку Ил-2. Фото переделанных кустарным способом самолетов с демонтированными обтекателями сегодня поражают. Стрелки сидели в отверстии без остекления, ничем не защищенные, но «заходить в хвост» асы Люфтваффе рисковали реже. В некоторых случаях «срабатывала» даже палка, имитирующая ствол пулемета.

    Интересные факты

    1. Ил-2 строился в большом количестве, всего было выпущено более 36 тысяч штурмовиков и он по праву заслужил звание самого массового самолёта военного времени.
    2. Первые опытные машины были с кабиной стрелка, но из-за большого веса они потеряли в скорости и боевой радиус штурмовика был очень мал, конструктор С.В. Ильюшин в ударном темпе разработал вариант с одним пилотом, разместив вместо кабины стрелка топливный бак. Пришлось для хорошего обзора приподнять кабину лётчика и самолёт получил прозвище «горбатый», в таком виде он и встретил войну.
    3. Живучесть у Ил-2 была невероятная, ветераны вспоминали как штурмовик с изодранными в клочья крыльями и фюзеляжем, напоминающем решето, умудрялся дотянуть до аэродрома базирования и произвести посадку, потом словно подумав — разваливался на части.
    4. В 1943 году немецкие истребители получили новые крупнокалиберные пушки, а в части ПВО гитлеровских войск поступили на вооружение автоматические зенитки большого калибра и тогда взросли потери среди пилотов и особенно стрелков. Сократить частично потери удалось, усилив броневую защиту стрелка и пилота. Новая модификация самолёта получила обозначение Ил-2КСС и стала тяжелее на 55 кг.
    5. Летом 1943 года на вооружение Ил-2 стали поступать кумулятивные бомбы ПТАБ с большим поражающим эффектом, на штурмовике их можно было разместить до 200 штук. Они впервые были применены в сражениях на Курской Дуге, тогда 79 штурмовиков за два захода уничтожили у немцев более 200 единиц боевой техники (бронетранспортёров, танков и самоходок). Потери подтверждены фотоснимками с поля боя.

    Видео о Ил 2

    Учебный получасовой фильм 1943 года для лётчиков об эксплуатации Ил-2

    https://youtube.com/watch?v=HFHuhsmyKno

    Полёты вернувшихся к жизни «Ил-2»

    История создания советского штурмовика ИЛ-2

    Ил-2 принимал участие в боях на всех театрах военных действий Великой Отечественной войны, а также в Советско-японской войне. В феврале 1941 года началось серийное производство “Горбатых” самолетов. Первые серийные Ил-2 изготовлены в Воронеже на заводе № 18, впоследствиии эвакуированном в Куйбышев, в 1941 году. Ил-2 серийно производился на авиационном заводе № 1, также в городе Куйбышеве и на авиационном заводе № 30 в городе Москве. Некоторое время в течение 1941-42 годов самолет выпускался заводом №381 в Ленинграде и Нижнем Тагиле.

    Бронированный корпус ИЛ-2

    Столкнувшись с большими потерями Ил-2, не имевших оборонительного вооружения, ВВС потребовали от Ильюшина вновь сделать самолёт двухместным, что и было реализовано к концу 1942 года. Однако, изменить бронекорпус уже не было возможности, поэтому бортстрелок находился вне бронекорпуса и был защищён лишь 6-мм листом брони со стороны хвоста. При этом защита пилота со стороны задней полусферы осуществлялась поперечной бронёй марки «ХД», толщиной 12 мм(+6 мм бронеспинка), входившей в схему бронекорпуса. Бронекорпус, защищающий обоих членов экипажа, получила лишь позднейшая модификация самолёта — Ил-10, выпуск которой был начат в 1944.

    Двигатель ИЛ-2

    АМ-38 — поршневой, 12-цилиндровый с 60° V-образным развалом цилиндров жидкостного охлаждения, мощностью в различных вариантах от 1620 до 1720 л. с., разработан в ОКБ Микулина.

    Вооружение штурмовика ИЛ-2
    • 2 пушки в консолях крыла (первоначально — 20 мм ШВАК, в основной серии — 23 мм ВЯ, в противотанковом варианте — 37 мм), испытывался образец с пушками 45 мм.
    • 2 пулемёта ШКАС (крыльевые)
    • Авиабомбы, контейнеры ПТАБ
    • Реактивные снаряды РС-82 или РС-132
    • Пулемёт УБТ калибром 12,7 мм. (Только на двухместном варианте штурмовика ИЛ-2).

    Модификации советского штурмовика ИЛ-2

    • Ил-2 (одноместный)
    • Ил-2 (двухместный)
    • Ил-2 АМ-38Ф
    • Ил-2 КСС (крыло со «стрелкой»)
    • Ил-2 М-82
    • Ил-2 ШФК-37
    • Ил-2 НС-37
    • Ил-2 НС-45
    • Ил-2М/Ил-4
    • Ил-2Т
    Потери самолетов ИЛ-2 во Второй Мировой войне

    Всего за 1941—1945 годы СССР потерял 23,6 тыс. штурмовиков, из них 12,4 тыс. составили боевые потери. Общая выживаемость Ил-2 за войну составила около 53 самолёто-вылетов на одну безвозвратную потерю. В течение всей войны выживаемость в штурмовой авиации была ниже чем в бомбардировочной и истребительной, несмотря на то, что Ил-2 превосходил по защищенности все советские самолёты. Причина этого — тактика применения, Илы большую часть времени висели над линией фронта на небольших высотах, притягивая к себе огонь всей вражеской зенитной артиллерии. По данным анализа боевой работы штурмовых подразделений 3-й воздушной армии в Витебской, Полоцкой, Двинской, Бауской и Шяуляйской операциях, общий уровень боевых потерь Ил-2, характеризуемый безвозвратными потерями, составил 2,8 процентов от общего количества самолёто-вылетов. При этом боевые повреждения регистрировались в 50 процентах самолёто-вылетов. Отмечались случаи, когда самолёт самостоятельно возвращался с боевого задания, имея более 500 пробоин в крыле и фюзеляже. После восстановительного ремонта, проводимого силами полевых армейских мастерских, самолёт возвращался в строй.

    Ил-2 принял активное участие также и в борьбе с противником в составе ВВС Балтийского, Черноморского и Северного флотов. Наряду с традиционной «работой» по наземным объектам и целям (вражеские аэродромы, позиции войск и зенитной артиллерии, порты и береговые укрепления и др.), штурмовая авиация результативно атаковала и надводные цели, применяя топмачтовое бомбометание. К примеру, за время боев в Заполярье на боевом счету 46-го ШАП ВВС СФ более 100 потопленных судов противника.

    Штурмовик Ил-10 – видео

    https://youtube.com/watch?v=g6skg860cdI

    Одновременно, на основании боевого опыта Ил-2, удалось при сохранении неизменной живучести самолета уменьшить вес бронекоробки. Благодаря уменьшению размеров самолета, улучшению всех его внешних обводов лобовое сопротивление его было намного меньше, чем у Ил-2. Двухместный штурмовик Ил-1 сохранил все основные размеры и конструктивные особенности одноместного истребителя, но имел цельнометаллическую конструкцию. По сравнению с Ил-2 была изменена толщина некоторых листов бронекоробки: толщину нижних боковых стенок капота двигателя увеличили, а толщину боковых стенок кабины экипажа уменьшили.

    Опыт применения Ил-2 показал, что верхняя передняя часть бронекоробки практически не поражается, т.е. с земли она была недосягаема, а от атак истребителей сзади ее защищал стрелок. Спереди Ил-2 истребители противника почти не атаковали из-за мощного стрелково-пушечного вооружения штурмовика. Поэтому ее выполнили из дюралюминиевых листов толщиной от 1,5 до 6,0 мм. Также новым в бронезащите летчика и стрелка было применение 8-мм бронеплит с воздушным промежутком. Наружная бронеплита должна была разрушать попавший в нее снаряд, а внутренняя — принимать на себя осколки. Такая система эффективно защищала экипаж от 20-мм снарядов авиационных пушек.

    Вооружение Ил-10 состояло из двух пушек ВЯ, установленных на консолях крыла, вне диска вращения винта. Вместо четырех бомбоотсеков Ил-2, на новом штурмовике в центроплане находилось два, но они позволяли размещать более крупные бомбы. На консолях крыла имелись четыре направляющие для пуска ракет. Оборонительное вооружение имело три варианта: с пулеметом УБТ, с пушкой Ш-20 и с установкой ВУ-8. Кроме того, в хвосте штурмовика установили держатель на 10 авиационных гранат АГ-2.

    Штурмовики Ил-10 заходят на цель

    Постройка новой машины Ил-10 производилась на заводе № 18, выпускавшем Ил-2. Первый опытный штурмовик, получивший к тому времени обозначение Ил-10, был готов весной 1944 г. 18 апреля летчик-испытатель В.К. Коккинаки выполнил на нем первый полет. Заводские испытания прошли быстро, и уже 13 мая три опытных Ил-10 поступили на госиспытания в НИИ ВВС. Испытания показали отличные летные данные, максимальная скорость оказалась равной 551 км/ч — почти на 150 км/ч больше, чем у его предшественника Ил-2. По сравнению с проходящими в то же время испытаниями штурмовиков (Су-6, Ил-8), Ил-10 было отдано предпочтение. В августе 1944 г. сразу на двух авиазаводах начался серийный выпуск Ил-10. Уже в октябре Ил-10 стали поступать в боевые части. К 1 мая 1945 г. в действующую армию было передано 630 самолетов Ил-10. Всего их было выпущено 4600. Кроме наших ВВС, они состояли на вооружении ВВС других стран. В 1951 г. в Чехословакии было налажено серийное производство этих машин. Там построили около 1200 самолетов. Штурмовики Ил-10 и Ил-10М состояли на вооружении штурмовой авиации до начала 1960-х гг., когда им на смену пришли реактивные самолеты.

    Модификации Ил-10

    УИл-10 — двухместный учебно-тренировочный самолет. Кабина стрелка была переоборудована в кабину летчика-инструктора;

    Ил-10М — штурмовик с более мощным вооружением и с улучшенными взлетно-посадочными характеристиками.

    Железный «боевик»

    Ещё в 1928 году, разрабатывая стратегию для будущих сражений, советские генералы пришли к выводу, что первую скрипку в следующей мировой войне будут играть подвижные автобронетанковые соединения и бронированные самолёты, поддерживающие пехоту пулемётным огнём. На тот момент, к слову, Страна Советов не имела ещё ни танков, ни достойной упоминания авиации; техникой только предстояло обзавестись. И если с танками проблем не предвиделось — у империалистов они уже были, и требовалось лишь приобрести лицензии на производство, — то по части бронированных самолётов мировая буржуазия ничем не могла помочь своему могильщику.

    В конце 1930 года задание на разработку бронированного штурмовика получил ведущий советский авиаконструктор Николай Поликарпов. Он сформулировал концепцию «бронированного кокона», оказавшуюся очень удачной. Штурмовик мыслился как одномоторная машина, в которой все наиболее уязвимые агрегаты — двигатель, кабина экипажа, бензобак, радиаторы, кассета с бомбами — плотно размещались в едином забронированном пространстве. Но воплотить задуманное в металле оказалось не так-то просто. Одно только стальное «корыто» экспериментальных «Тяжёлых штурмовиков» — ТШ-1, ТШ-2, ТШ-3 — весило почти тонну. А самолёт-то был одномоторным! Для обеспечения приемлемых лётных качеств требовался очень мощный двигатель. Авиамоторов с необходимыми характеристиками в начале 1930-х просто не существовало.

    В 1934 году конструктор признал, что эта задача пока неосуществима, и предложил авиации «эрзацштурмовик», переделанный из уже испытанного разведчика Р-5. Но опыт сражений в охваченной гражданской войной Испании немедленно показал, что броня самолёту необходима. Как правило, истребителям или Р-5Ш («штурмовым») удавалось безнаказанно совершить лишь первый заход на цель — пока застигнутый врасплох враг метался в поисках укрытия. Когда самолёт возвращался, его уже встречал плотный огонь из винтовок и поставленных на зенитные станки пулемётов. Тянущиеся с земли трассы быстро настигали крылатую машину, проносящуюся на высоте 50–200 метров.

    ГЛОССАРИЙ: КЛАССЫ БОЕВЫХ САМОЛЁТОВ
    • Истребителем именуется крылатая машина, предназначенная для уничтожения вражеских самолётов в воздушном бою. В 1930-40-е годы обычным было деление истребителей на лёгкие, отличающиеся высокими скоростями, манёвренностью и скороподъёмностью, и тяжёлые, как правило, двухмоторные. Преимуществом последних были бо льшая дальность полёта, позволяющая сопровождать бомбардировщики и патрулировать воздушное пространство, а также способность самостоятельно наносить бомбовые удары.

    • Бомбардировщики предназначались для доставки и прицельного сброса бомб. Хотя зачастую они вооружались большим числом пулемётов и пушек, чем истребители, вооружение бомбардировщики использовали лишь для самообороны. Основными достоинствами этого класса самолётов считались грузоподъёмность и дальность полёта. Отличало их также наличие бомбового прицела. Исключение в этом плане составляли бомбардировщики пикирующие, просто «падавшие» на цель, что позволяло доставить «груз» с максимальной точностью.

    • Штурмовики именовались ещё «самолётами поля боя». Они были призваны поддерживать пехоту и танки прицельным пулемётно-пушечным огнём с минимальной высоты. Подобные функции могли выполнять и тяжёлые истребители. Штурмовики ценились преимущественно за живучесть, так как они могли выдержать попадание сотен выпущенных с земли пуль.

    Живучесть

    О том, как израненные самолеты Ил-2 возвращались на свои аэродромы, написано в мемуарах и рассказано пилотами-ветеранами немало. Бронирование главных узлов и жизненно важных агрегатов сыграло важную роль в обеспечении потрясающей живучести этой машины. Также имело значение и применение протектированных баков, которые, в отличие от металлических, при нарушении целостности самозатягивались, не давая горючему вытечь. Специальное химическое вещество (протектор) при доступе воздуха твердело, закрывая пробоины.

    Только во второй половине войны многие детали самолета стали выполнять из металла, обшивка плоскостей и хвостовой части, а также предкрылки изготавливались до 1943 года из клееной фанеры и древесины, элероны покрывались пропитанным полотном.

    Но если не витать в облаках…

    …то при более пристальном рассмотрении получается, что проблемы Ил-2 — это недостатки не только и не столько самолёта, сколько ВВС Красной армии в целом.

    Техники готовят штурмовик Ил-2 к вылету(источник фото) На ту же тему Наклепали: 12 самых массовых боевых самолётов в истории

    Например, наши союзники во второй половине войны вполне успешно применяли в качестве ударных множество одноместных самолётов, не испытывая при этом острой нужды любой ценой впихнуть туда хвостового стрелка. Да и немцы на Восточном фронте не только вполне успешно использовалиштурмовые» модификации истребителей FW-190, но и умудрялись в 1945-м бомбить с Ju-87.

    То есть необходимость посадить наИл» стрелка,сожравшего» и без того не сильно великую бомбовую нагрузку, была вызвана в первую очередь проблемами с надёжным истребительным прикрытием ударных самолётов. А проблемы с точностью бомбометания имелись, например, и у не менее знаменитого Пе-2, который, формально считаясь пикирующим бомбардировщиком, сплошь и рядом применялся как обычный — из-за недостатка подготовленных пилотов.

    При этом бронезащитаИл», хоть и не являлась абсолютной панацеей, всё же хоть как-то позволяла компенсировать некоторые ошибки командования и самих лётчиков, давая им шанс набраться опыта и просто прожить на несколько боевых вылетов дольше. И это уже было очень и очень немало.

    характеристики, тактика, история создания и применения

    Настоящие легенды не нуждаются в представлении. Сегодня мы расскажем об истории штурмовика Ил-2

    «Черная смерть», «летающий танк», «бетонный самолет» или просто «чума» – как только не называли немцы наш штурмовик, ставший одной из самых больших напастей для вермахта. Самый массовый в мире самолет, обладающий феноменальной живучестью и огневой мощью. Ил-2 прошел большой путь – от прототипов до буквально выкованного в горниле войны самолета поля боя и летающего на небольших высотах штурмовика, поражающего наземные цели всех типов. Как его конструкция, так и тактика применения со временем менялись, но неизменным оставалось лишь одно: если над немецкими позициями появлялись Ил-2, враг в ужасе стрелял по нашим штурмовикам из всего что было в надежде остановить неизбежный опустошительный удар.

    Описание самолета Ил-2 (штурмовик)

    Ил-2 был самой известной боевой единицей небес во время Великой Отечественной войны как среди наших, так и среди вражеских войск. На то время ни одна армия мира не имела даже жалкого подобия такого штурмовика. Он был специализирован для полетов на низких высотах и при этом имел неуязвимую бронированную оболочку. Его основной задачей было уничтожение живой силы противника и танков.

    В нашей стране в начале 30-х годов началась активная разработка самолета-штурмовика с бронированным фюзеляжем. Предшественниками самолета Ил-2 были тяжелые бронированные штурмовики, которые известны под маркой ТШ-1,2 и 3. Основной задачей конструкторов было изготовления брони, которая бы не смогла нарушить аэродинамических свойств самолета.

    Первые модели ТШ имели гнутые куски брони, которые были мало обтекаемы, и, как результат, это приводило к ухудшению летательных свойств самолета, и при этом они имели большой вес. Также в первых моделях данного штурмовика использовались двигатели малой мощности, что приводило к низкой скорости и большому разгону при отрыве от земли. Решением этой проблемы была установка более мощных двигателей и использование брони нового образца, которая была двояковыпуклой. Эти модификации позволили в конце тридцатых годов изготовить настоящий и качественный самолет-штурмовик под именем Ил-2.

    Предшественником первого Ил-2 был бронированный штурмовик БШ-2, который имел два посадочных места в кабине для пилота и пулеметчика. Бш-2 также был разработан конструкторским бюро Ильюшина в 1938 году, этот самолет был оснащен листовой броней. Такой вид брони был использован и в самолете Ил-2. Следует отметить тот факт, что первые модели Илов изготовлялись с деревянными деталями корпуса, это были фюзеляжные консоли крыла и хвостовое крыло.

    От замысла до исполнения

    В январе 1938 года авиаконструктор С. В. Ильюшин совершил отчаянный поступок. Он изложил свои соображения о новом штурмовике на бумаге (в виде докладной записки) и отправил ее в Кремль, Сталину. Смелость этого шага сегодня даже трудно оценить, инженер брал на себя большую ответственность, но он верил в силы возглавляемого им коллектива, как и в свои собственные. Он обещал, что новый самолет будет отлично защищенной машиной, которая сможет доставлять на расстояние до 800 км со скоростью свыше 400 км/ч полтонны бомб и реактивных снарядов. Сталин заинтересовался этим проектом и «дал добро». Через год проект в целом был готов, а осенью 1939 года знаменитый летчик-испытатель Коккинаки уже поднимал в воздух БШ-2 (он же ЦКБ-55), получивший позже название Ил-2.


    Особенности конструкции штурмовика Ил-2

    Шасси в данном штурмовике складывались назад, а потом убирались в корпус крыла, после чего закрывались обтекателями для лучшей аэродинамики. Что касается вооружения, то тут конструкторы подошли достаточно продуманно. Бортовое вооружение было установлено во внутренней части крыла, а под крылом штурмовика были установлены направляющие устройства для реактивных снарядов. Из-за брони и установленного двигателя АМ-35 Ил-2 развивал небольшую скорость, всего лишь до 400 км/час, а посадочная скорость составляла 140 км/час.

    При испытаниях самолета БШ-2 конструкторы приняли решение, что новый штурмовик нужно выпускать в одноместном варианте для снижения веса самолета. После этого был построен одноместный самолет-штурмовик, который показал отличные летные и боевые характеристики. Это и был самый первый Ил-2 − штурмовик с бронированным фюзеляжем. В 1941 году данную модель самолета запустили в серийное производство на многих заводах.

    Свое качество и надежность Ил-2 показал еще в первые годы войны, но были и недостатки. Самым большим изъяном стало отсутствие пулеметчика, который мог бы отражать нападения вражеских самолетов с хвоста. Этот недостаток привел к большим потерям. Интересным фактом является то, что звание Героя Советского Союза присваивали летчикам уже после десяти успешных боевых вылетов, а не после 100, как обычно.

    История создания штурмовика

    В 1930 годах советские ВВС приняли участие в боевых действиях над Испанией. Полученный опыт показал, что сильная противовоздушная оборона создает серьезные проблемы для истребителей и приводит к большим потерям. Поэтому Ильюшин написал докладную для Сталина, где указал на недостаток брони имеющейся авиации и разрабатываемых штурмовиков, предложив заняться созданием нового усиленного самолета, проект которого им уже подготовлен.

    По его замыслу, машина должна была получить четыре крыльевых пулемета и возможность нести до 200 кг бомбовой нагрузки. Предполагаемый боевой радиус составлял 400 км, а скорость самолета достигала 400 км/ч. Главным отличием новой разработки стало применение несущего броневого корпуса с установкой дополнительных бронекапсул внутри фюзеляжа для защиты особенно важных элементов конструкции. Ильюшиным этот самолет назывался «летающий танк».

    Предложение было утверждено Совнаркомом практически сразу. Штурмовику дали название БШ-2, присвоив заводское обозначение ЦКБ-55. С этого момента началась история создания самого массового самолета Второй мировой войны. Предполагалось, что образец первой машины будет подготовлен к концу 1938 года. Вместо этого, в январе 1939 продемонстрировали лишь макет будущего штурмовика.

    Сроки были сорваны по причине несоответствия параметров двигателя АМ-34ФРН заявленным требованиям. Готовый вариант самолета появился к октябрю. Он работал на силовой установке АМ-35 и не успел пройти летные испытания, из-за чего при полете было выявлено немало недостатков. Самым серьезным стал хронический перегрев двигателя. Решить проблему позднее получилось путем установки переработанной системы охлаждения.

    Государственные испытания стартовали в марте 1940 года. Они закончились не лучшим образом –несоответствие техническому заданию по нескольким параметрам было очевидным. Тем не менее комиссия дала проекту положительную оценку и предложила заменить двигатель АМ-35 на АМ-38, предназначенный для полетов на малых высотах, исправить мелкие недоработки и значительно усилить установленное вооружение.

    Второй вариант штурмовика Ил-2 под обозначением ЦКБ-57 взлетел в октябре. В нем были учтены все замечания комиссии, а самолет стал одноместным. Точные причины решения убрать место стрелка не сообщались. Предполагается, что это было связано с необходимостью облегчить самолет, увеличить запас топлива и улучшить летно-технические показатели. В декабре штурмовик стал официально называться Ил-2. К январю 1941 года все работы были завершены, после чего началась подготовка к запуску самолета в серийное производство.

    Первые модели вскоре получили реактивные снаряды, что помогло усилить их боевой потенциал. После начала войны штурмовики стали активно применяться для атаки немецких формирований. Сразу проявился главный недостаток – отсутствие стрелка.

    Летчики просили пересмотреть компоновку самолета и добавить еще одно место. Несмотря на негативное отношение к такому решению, Ильюшин под давлением Наркомата и ВВС разработал двухместную версию. Позднее было выпущено еще несколько модификаций этого самолета.

    Инновации в конструкции Ил-2 (штурмовик)

    В первые месяцы 1942 года конструкторское бюро Ильюшина провело конференцию, на которую были приглашены испытатели и летчики, которые непосредственно имели отношение к новому штурмовику. Эта конференция была собрана для обмена опытом, а также с целью выяснить, как ведет себя самолет в бою. При общении с летчиками стало ясно, что основной проблемой и недостатком самолета является отсутствие второго места в машине для пулеметчика. Также внимание конструкторов обращали на усиление мощности двигателя и на увеличение пушечного калибра.

    После этой конференции конструкторы все же вернулись к начальной двухместной модели штурмовика. Также пулеметчику был предоставлен подвижной крупнокалиберный пулемет, который поможет защитить самолет от врагов с тыла и позволит увеличить диапазон огневой мощи. С 1942 года Ил-2 начали выпускать с более мощным двигателем в 1720 лошадиных сил. Это позволило увеличить скорость самолета до 420 км/час, а также значительно снизило длину разгона для отрыва, и это все при массе более 6 тонн в полной боевой комплектации.

    Что касается четырех 20-миллиметровых пулеметов, то их конструкторы тоже заменили крупнокалиберными пушками. Данный штурмовик также оснащался кумулятивными противотанковыми бомбами. Но при всех новшествах и модернизациях консоли крыльев по-прежнему изготовлялись из дерева, а только с 1943 года их конструкция и используемый материал были заменены более эффективными.

    Из-за добавления места пулеметчика пришлось менять конструкцию всего бронекорпуса, а также был изменен фюзеляж хвоста самолета. После всех корректировок масса бронекорпуса штурмовика достигла 990 кг. Все компоненты бронекорпуса были проверены отстрелом. Ил-2 использовали также при морских сражениях для уничтожения кораблей, а на суше он с легкостью истреблял танки и автомобильные колонны врага. Данный штурмовик использовался на фронте и при поддержке наших войск в ближнем тылу.

    Из-за мощной брони и отличного вооружения данную модель штурмовика называли летающим танком. За все время существования самолета заводами Советского Союза было выпущено свыше 36 тысяч бронированных штурмовиков. Такое огромное количество боевых машин может разве что посостязаться за лидерство только с легендарным танком Т-34.

    Боевое применение легендарного штурмовика

    По официальным данным Красной армии до 1941 года на фронт было отправлено 1,5 тысячи самолетов, Ил-2 из которых было потеряно 1,1 тысячи, но большинство потерь не были связаны с боевыми заданиями. Много боевых единиц было потеряно из-за неуспешных манёвров на низких высотах или из-за неудовлетворительных погодных условий.

    За все время Великой Отечественной войны наша армия потеряла больше 23 тысяч самолетов-штурмовиков и свыше 7,8 тысяч лётчиков. Следует отметить тот факт, что 12 тысяч самолетов было потеряно не в боевых условиях. Что касается Илов, то статистика говорит, что каждый 53-й вылет был последним для штурмовика. Что касается выживаемости, следует отметить тот факт, что среди всех видов боевых самолетов штурмовики погибали чаще всех, несмотря на то, что они имели отличную броню и мощное вооружение.

    Причиной больших потерь Илов была тактика ведения боя, поскольку они летали на низкой высоте и притягивали к себе весь огонь артиллерии врага. По данным штурмовых подразделений количество невернувшихся Илов составляло 3%. Но при этом следует учитывать и тот факт, что после боевых вылетов половина всех вернувшихся самолетов имела повреждения от вражеского оружия. Иногда у вернувшихся самолетов-штурмовиков можно было насчитать несколько сотен пробоин в фюзеляже и крыльях, но после полевого ремонта такая машина могла с легкостью вернуться в бой. На конец Великой Отечественной Войны армия Советского Союза имела в строю 3289 единиц самолетов Ил-2.

    Дальнейшая судьба самолета

    До конца Великой Отечественной войны Ил-2 активно применялся для уничтожения вражеских сил. Сразу после нее поврежденные штурмовики начали ремонтировать. Казалось, что на этом слава самолета окончена, но позднее машины применялись в нескольких крупных боевых действиях по всему миру. Ил-2 остался на вооружении в СССР, Польше, Монголии и Югославии. Также в небольших количествах он был отправлен в дружественные государства.

    Следующим конфликтом, где штурмовик принял участие, стала Корейская война. Там Ил-2 применялись северокорейскими войсками до тех пор, пока не были уничтожены американскими бомбардировщиками. Позднее самолеты также использовались в локальных конфликтах Китаем. СССР же решил отказаться от легендарных штурмовиков и принялся за разработку новой машины. Ею стал Су-25, который используется российской армией до сих пор.

    В 2020 году на бывшем северном фронте Второй мировой войны в Луостари, расположенном в Мурманской области, на дне озера был обнаружен Ил-2. Самолет относится к ранним моделям и считается крайне редким. Несмотря на возраст, некоторые его элементы хорошо сохранились, что позволяет в будущем восстановить его и использовать в качестве экспоната.

    Ил-2 стал настоящей легендой. Этот штурмовик внес серьезный вклад в победу над фашизмом и помог советским войскам сохранить свою родину. Несмотря на все недостатки самолета и сложности, связанные с его производством, конструкторы и рабочие авиационных заводов справились со своей задачей и добились невероятных результатов. Ил-2 до сих пор считается одним из известнейших самолетов за всю историю авиации.

    Тактика боя штурмовика Ил-2

    Основным преимуществом в бою такого штурмовика было то, что он работал на высотах до 1 км, а основную боевую деятельность он проводил на высоте в 20-50 метров. Из-за низкой высоты полета Илу была не страшна вражеская артиллерия, а от пехоты самолет с легкостью защищала его броня. В свою очередь, штурмовик мог эффективно уничтожать танки и живую силу противника. При работе на низких высотах плюсом была также достаточно высокая скорость самолета в 400км/час, что не могли себе позволить другие штурмовики, которые могли разгоняться, только до трехсот километров в час.

    После уничтожения наземных целей Ил-2 мог с легкостью перейти к атаке на вражеские воздушные цели, которые хоть и имели большую скорость, но не имели такой брони и вооружения, как советский штурмовик. Интересным фактом является хитрость наших пилотов, которые использовали внешнюю схожесть Ила с немецким бомбардировщиком. Наши пилоты могли пристроиться к немецким самолетам, которые ничего не подозревали, и спокойно уничтожить их.

    Как Ильюшин боролся за двухместную компоновку

    Первый вариант штурмовика предполагал размещение в защищенном фюзеляже двух летчиков (пилота и стрелка-пулеметчика, защищавшего заднюю полусферу). Дополнительный вес снижал дальность полета, но повышал безопасность в условиях вероятного воздушного боя. Военная доктрина, принятая в конце тридцатых, учитывала только один вариант развития ожидаемой войны — наступательный. Другими словами, «малые потери на чужой территории». Проведение глубинных стратегических операций требовало воздушной поддержки, и топливные баки конструктору предложили нарастить за счет места второго члена экипажа. Так штурмовик стал одноместным, а гаргот (продолговатый участок остекления) пришлось убрать, заменив его обтекателем. Летчики и авиатехники в первые же дни войны интуитивно пришли к начальному конструктивному решению, и на полевых аэродромах начали самостоятельно восстанавливать прежнюю компоновку Ил-2. Фото переделанных кустарным способом самолетов с демонтированными обтекателями сегодня поражают. Стрелки сидели в отверстии без остекления, ничем не защищенные, но «заходить в хвост» асы Люфтваффе рисковали реже. В некоторых случаях «срабатывала» даже палка, имитирующая ствол пулемета.

    Конструкция Ил-2

    Ил-2 представляет собой одномоторный низкоплан, отличающийся смешанной конструкцией. Его особенность – в силовую схему планера входит броня. Она заменила обшивку средней и носовой части фюзеляжа и каркас. Несущий бронекорпус состоит из гомогенной стальной брони, он закрывал кабину пилота, двигатель, некоторые агрегаты и радиаторы (бронекорпус на прототипе защищал бортстрелка). Толщина прозрачной брони козырька кабины – 64 мм. Она способна выдерживать бронебойную пулю 7,62 мм с нулевой дистанции.

    Бытует ошибочное мнение, что Ил-2 первоначально был двухместным, но по приказу военного руководства Ильюшину пришлось переделать штурмовик в одноместный. По причине отсутствия оборонительного вооружения самолета были большие потери в начале Великой Отечественной войны.

    На самом деле, самолет изначально был заказан двухместным, но по инициативе Ильюшина он переделан в одноместный. Причиной этому стали неудовлетворительные летные качества (скороподъемность, скорость и дальность), так как не отвечали требованиям, представленным ВВС. Одновременно с этим над бронированным Ил-2 работали и другие конструкторы. Дабы спасти свое детище в условиях жесткой конкуренции, Ильюшин разработал его одноместную версию. Ему удалось добиться сокращения объема бронекорпуса, путем удаления бортстрелка. На его месте находился дополнительный топливный бак, а также установлено бронирование задней центровки по массе, что не могло не вызвать нареканий, так как она сильно ухудшала управляемость машины.

    Благодаря экономической массе штурмовик полностью удовлетворял требованиям по скорости, а с помощью установки дополнительного бака удалось достигнуть необходимой дальности полета.

    Столкнувшись с серьезными потерями Ил-2 без оборонительного вооружения, военно-воздушные силы потребовали от Ильюшина обратно сделать самолет двухместным, что, собственно, и было реализовано в конце 1942 г. Но изменить бронекорпус уже не получилось, поэтому пришлось вынести бортстрелка вне бронекорпуса. Его защита – шестимиллиметровый лист брони, находящийся со стороны хвоста. Защита пилота с задней полусферы обеспечивалась благодаря поперечной броне ХД, которая имела толщину в 12 мм (плюс 6 мм бронеспинка).

    Стоит отметить, что бронекорпус, который защищал обоих членов экипажа, получила только позднейшая модификация самолета, а именно Ил-10, который начал выпускаться серийно в 1944 году.

    Производство и эксплуатация

    В ходе производства машин постоянно возникали новые проблемы. Из-за создавшегося дефицита алюминиевых профилей (в связи с эвакуацией металлургических заводов) под угрозой оказалось изготовление хвостовой части машины. Выходом из ситуации стал выпуск деревянных хвостовых частей корпуса. Однако такая конструкция также была предусмотрена проектом наряду с алюминиевым исполнением. Деревянный хвост утяжелял конструкцию, ухудшал летные качества и повышал уязвимость машин в бою, но это позволило улучшить ситуацию с выпуском самолетов. Положение изменилось только в 1944 году.

    Были проблемы с водяным охлаждением мотора — вода замерзала на морозе. Выход был найден химиками, ими была разработана охлаждающая жидкость, так называемый антифриз, не замерзающий даже при больших морозах. Была решена проблема с замерзанием моторного масла. Также была организована учеба летного и технического состава авиаполков. И много других задач, решаемых оперативно в процессе производства.

    Самые серьезные изменения конструкции самолета связаны с возвращением к двухместному варианту. Отсутствие стрелка, прикрывавшего хвостовую часть машины, привело к большим потерям летного состава и техники в начале войны — до конца 1941 г. из построенных 1400 машин были потеряны 1100. Срочно потребовалась переделка штурмовика в двухместную машину. Но произошло это лишь в конце 1942 г. А пока в воинских частях собственными силами были оборудованы места для воздушных стрелков. Боевые вылеты вместе с летчиками на первых порах совершали техники, механики и другие специалисты наземного или оружейного обслуживания.

    Вооружение Ил-2

    • · Две пушки в консолях крыла (в основной версии – 23 мм ВЯ, изначально – 20 мм ШВАК, в противотанковой серии – 37 мм), исследовались пушки 45 мм
    • · Два пулемета ШКАС, размещенные на крыльях самолета
    • · Контейнеры ПТАБ, авиабомбы
    • · Реактивные снаряды РС-132 и РС-82
    • · На двухместных вариантах в качестве оборонительного вооружения использовался пулемет УТБ 12,7 мм.

    Модификации Ил-2

    Выпускался как в одноместном, так и двухместном вариантах. Разные конструктивные и технологические изменения вносились регулярно. К примеру, в конце 1941 года применялась деревянная конструкция хвостовой части с металлическими стрингерами. Менялось вооружение, бронирование.

    • · Ил-2 (одноместный) представляет собой серийную модификацию штурмовика, который не имеет кабины для заднего стрелка. В некоторых частях в связи с большими боевыми потерями предпринимались попытки переоборудовать одноместный самолет в двухместный. Во многих случаях создавались имитации задней пушки – муляж, установленный в прорези кабины.
    • · Ил-2 (двухместный) представлял собой серийную модификацию, которая была оборудована пулеметами УБТ и ШКАС, а также кабиной стрелка с фонарем. Массово эксплуатировался в поздние периоды войны.
    • · Ил-2 АМ-38Ф – серийный штурмовик с форсированным двигателем, характеризующимся высокой взлетной мощностью.
    • · Ил-2 КСС – серийная модификация самолета Ил-2 АМ-38Ф с точно таким же двигателем, но форсированным, с некоторыми конструктивными и аэродинамическими улучшениями. Вместо металлического бака применялись фибровые защищенные бензобаки, где через некоторое время большинство мелких пробоин затягивалось составом-проектором, который мог загустевать на открытом воздухе. Для улучшения управления и устойчивости в самолеты устанавливался контрбалансир и амортизационные пружины.
    • · Ил-4 (Ил-2 М-82) – опытный вариант штурмовика, который имел двигатель М-82 с хорошей взлетной мощностью, а именно 1675 л. с.
    • · Ил-2 ШФК-37 – одноместный вариант штурмовика, вооруженный двумя авиационными пушками 37 мм, конструкции ОКБ-15, с двигателем АМ-38.
    • · Ил-2 НС-37 представлял собой модификацию ИЛ-2 АМ-38Ф. На самолете были установлены пушки 37 мм, без реактивных снарядов для повышения противотанковых свойств.
    • · Ил-2 НС-45 – модификация самолета Ил-2 АМ-38ф, имеющая две пушки НС-45.
    • · Ил-2Т – по неофициальным данным модификация была способна нести торпеду, в результате чего пришлось пожертвовать пушками. В числе стрелкового вооружения осталось три пулемета: у заднего стрелка и два крыльевых. Но документы, которые бы подтвердили существование этой модификации, не были обнаружены и по сей день, хотя есть многочисленные авиамодели (к тому же данная модификация часто используется в видеоиграх).

    Самолет Ил-2, наряду с танком Т-34 и «Катюшой», стал одним из символов Великой Отечественной войны и победы в ней. А по какой причине это произошло? Почему именно Ил-2? Постараемся разобраться. Прежде всего, самолет Ил-2 получился исключительно эффективной боевой единицей, а именно – штурмовиком. Штурмовик также имеет и другое название – самолет непосредственной поддержки войск, что объясняет его боевую задачу.

    Т.е., если тактические бомбардировщики (например Пе-2) имеют своей целью объекты, разного значения и отдаленности от фронта, стратегическая авиация (например Пе-8) – атака стратегических объектов страны в глубине ее территории, то Ил-2 должен участвовать в атаках наземных войск, поддерживать их, буквально «утюжить» боевые порядки противника в процессе боя, перед боем и после него. Фактически это летающая артиллерия. Требования к самолетам подобного класса довольно своеобразны. Основными являются: высокая огневая мощь, возможность точечного поражения наземных целей и повышенная живучесть самолета. Ил-2 обладал всеми этими качествами, поэтому он и стал легендой, которая при появлении над полем боя вызывала резкий подъем боевого духа у красноармейцев и панический ужас у немецких солдат.

    Конец войны и послевоенное время

    Свою войну Ил-2 закончил в Берлине. До капитуляции Германии штурмовик применялся для уничтожения живой силы и техники противника, так как умел на бреющем полете довольно точно сбрасывать большой боезапас.

    Советский самолет очень пригодился войскам, когда немцы остановили и надолго задержали пехоту на хорошо укрепленных Зееловских высотах.

    В архивах СССР хранятся данные о том, что около 11000 машин были уничтожена на полях сражений. Это очень много, учитывая, что было выпущено 36000 самолетов. Многие ругают плохую маневренность, но понятно и то, что сама страна не была готова к военным действиям.

    Очень часто получалось так, что воздушные бои вели очень неопытные и молодые пилоты, только-только научившиеся взлетать и садиться.

    Многие толком не чувствовали машину, поэтому чаще всего либо гибли сами, либо теряли самолет, выпрыгивая с парашютом.

    Позже статистика потерь выправилась, когда советские летчики научились летать, освоили много хитростей и тонкостей, раз за разом применяли военную смекалку. Конечно, самолет имел уязвимые стороны, и большие потери машин ни в коем случае нельзя списывать на неопытность пилотов.

    Не всегда техника действительно соответствовала лучшим и более мощным немецким образцам, поэтому советский народ заплатил за свою победу такую большую цену.

    После войны многие самолеты оставались на боевой службе, но, в основном, продолжили дежурство в таких странах, как Польша, Монголия, Югославия.

    Следующие боевые действия увидела модификация самолета Ил-2М3 — Ил-10. Новые илы внесли большой вклад в первые успехи северокорейских войск во время разгара военного конфликта в Корее.


    Немец на сбитом штурмовике

    Ил-10 доминировали в небе Кореи, пока в дело не вступила хорошо подготовленная авиация США. Так, американские бомбардировщики за считанные дни уничтожили практически все штурмовики северокорейских ВВС прямо на аэродромах. После этого, самолеты Ил-10 уже больше не поднимался в корейское небо.

    Ил-10 еще долгое время использовался в военных конфликтах, особенно, на стороне Китайской народной армии.

    Позже советские конструкторы, наученные горьким опытом большой войны, направили все свои силы на создание менее уязвимого самолета. В ходе долгих разработок было принято решение сконструировать самолет, легко объединяющий в себе задачи и штурмовика, и истребителя.

    Так, в начале 70-х годов двадцатого века, появился реактивный самолет СУ-25, который оказался настолько удачным, что и по сей день несет службу в составах частей некоторых стран.

    Ил-2. Фото.

    Теперь по порядку. Следует отметить, что Ил-2 фактически был первым самолетом, который был разработан конкретно как штурмовик, до этого во всех странах мира эту роль выполняли истребители, на которые навешивали тонны оружия и бронеплит. Красная армия на момент начала работ над Ил-2 имела военную доктрину схожую с немецкой – быстро атаковать, уничтожить и захватить. Для подобной доктрины самолеты класса Ил-2 на ряду, с истребителями, были востребованы больше всего. Поэтому к разработке нового самолета отнеслись более чем серьезно и даже разработали новую авиационную пушку специально для Ил-2 – ВЯ-23.

    Именно она, будучи установленной в количестве двух единиц, в большей степени обусловила боевую эффективность «Ила», поскольку была точным и мощным орудием, подходящим для уничтожения всего вплоть до средних танков и катеров. Кроме того, на вооружении имелась пара пулеметов ШКАС, с феноменальной для того времени скорострельностью в 1800 выстрелов/минуту, которые просто выкашивали личный состав частей противника. Кроме этого, «Ил» вооружался еще одним относительно «свежим» изобретением – ракетами, в количестве от 4 и до 16 штук, которые имели название РС-82 или РС-132 (реактивный снаряд с калибром в миллиметрах). Оружие это было менее точным чем пушки, однако более точным нежели бомбы, поэтому оно заняло промежуточное место между ними.

    Ну и также имелась возможность подвески бомб калибром до 250кг, которые еще больше повышали боевую эффективность данного самолета. Соответственно, Ил-2 обладал очень внушительным и разнообразным, а от этого весьма эффективным арсеналом, который вполне обеспечивал точечное поражение отдельных целей.

    Теперь о живучести. Живучесть самолета – параметр, который определяет устойчивость самолета к попаданиям. Проще говоря, количество вражеского свинца, которое самолет способен проглотить и продолжить полет. Для штурмовика это важный параметр, ведь он летает низко над полем боя, на небольших скоростях и традиционно стреляет по нему все, что способно стрелять. Ил-2- первый в мире самолет, который имел несущий бронекорпус, защищающий пилота и двигатель, до него бронелисты просто навешивались на самолет в некоторых местах.

    Подобная конструкция значительно выигрывает в весе, по сравнению с просто навешиванием стали, а значит, позволяет увеличить количество брони, без ухудшения летных характеристик самолета. Ил-2 имел броню, поддающуюся попаданиям лишь бронебойных снарядов калибром от 20мм и выше. Но не стоит считать, что сбить пулеметным огнем его было невозможно, ведь крылья и хвост машины не имели бронирования и были выполнены из дерева. Но тем не менее, живучесть Ил-2 была весьма высока, и еще больше возрастала благодаря высоким летным характеристикам, по показателям которых он мало уступал немецкому Bf-109E.

    Не зря ведь в немецких наземных частях Ил-2 получил такие прозвища как «мясник» или «летающий танк», прозвища эти были вполне заслуженными.

    Интересные факты

    1. Ил-2 строился в большом количестве, всего было выпущено более 36 тысяч штурмовиков и он по праву заслужил звание самого массового самолёта военного времени.
    2. Первые опытные машины были с кабиной стрелка, но из-за большого веса они потеряли в скорости и боевой радиус штурмовика был очень мал, конструктор С.В. Ильюшин в ударном темпе разработал вариант с одним пилотом, разместив вместо кабины стрелка топливный бак. Пришлось для хорошего обзора приподнять кабину лётчика и самолёт получил прозвище «горбатый», в таком виде он и встретил войну.
    3. Живучесть у Ил-2 была невероятная, ветераны вспоминали как штурмовик с изодранными в клочья крыльями и фюзеляжем, напоминающем решето, умудрялся дотянуть до аэродрома базирования и произвести посадку, потом словно подумав — разваливался на части.
    4. В 1943 году немецкие истребители получили новые крупнокалиберные пушки, а в части ПВО гитлеровских войск поступили на вооружение автоматические зенитки большого калибра и тогда взросли потери среди пилотов и особенно стрелков. Сократить частично потери удалось, усилив броневую защиту стрелка и пилота. Новая модификация самолёта получила обозначение Ил-2КСС и стала тяжелее на 55 кг.
    5. Летом 1943 года на вооружение Ил-2 стали поступать кумулятивные бомбы ПТАБ с большим поражающим эффектом, на штурмовике их можно было разместить до 200 штук. Они впервые были применены в сражениях на Курской Дуге, тогда 79 штурмовиков за два захода уничтожили у немцев более 200 единиц боевой техники (бронетранспортёров, танков и самоходок). Потери подтверждены фотоснимками с поля боя.

    Ил-2 КСС Памятник Ил-2 в Самаре Памятник Ил-2 в Лебяжьем Советский штурмовик Ил-2 Ил-2 Выставленный в Будапеште на обозрение трофейный советский штурмовик Ил-2 Сильно поврежденный штурмовик Ил-2, сумевший дотянуть до своего аэродрома и севший «на брюхо» Ил-2
