152-мм самоходная гаубица 2С3М «Акация»

152-мм самоходная гаубица 2С3М «Акация»

152-мм СГ 2С3М принята на вооружение в 1971 г. 2С3М является подвижным огневым средством борьбы с противником и позволяет вести стрельбу с места при подаче боеприпасов, как с грунта, так и из боеукладки; преодолевать участки местности, зараженные отравляющими веществами.

152-мм СГ 2С3М предназначена для:

Основные характеристики

Калибр, мм

152,4

Максимальная дальность стрельбы ОФ снарядом на полном заряде, м

17300

Дальность стрельбы прямой наводкой с прицелом ОП5-38,м

4000

Дальность прямого выстрела, м

920

Боекомплект, шт

60

Возимое количество выстрелов, шт

46

Прицельная скорострельность: выстр./мин

3-4

Время перевода СГ в боевое положение, мин

1

Начальная скорость ОФ снаряда на заряде П, м/с

652

Наибольшее давление пороховых газов, кгс/см

2350

Полная длина ствола, мм

5175

Длина нарезной части, мм

3467

Длина зарядной каморы , мм

772,9

Углы вертикальной наводки, град

-4 до +60

Угол горизонтальной наводки, град

360

Начальное давление в накатнике, кгс/см

63 — 66

Количество жидкости в накатнике, л

0,5

Количество жидкости в тормозе отката, л

13,2

Давление в уравновешивающем механизме,

при угле возвышения 60 градусов, кгс/см

59-69

Масса СГ, кг

27500

Масса гаубицы 2А33,кг

2540

Масса ОФ снаряда, кг

43,56

Масса кумулятивного снаряда, кг

27,44

Экипаж ,чел

4(6)

Скорость движения по шоссе ,км/ч

60

Скорость движения по грунтовой дороге, км/ч

25-30

Запас хода по топливу, км

500

Клиренс, мм

450

подавления (уничтожения) живой силы, расположенной открыто и в укрытиях полевого типа;

подавления (уничтожения) артиллерии, минометов и других огневых средств;

уничтожения танков и других бронированных целей противника;

разрушения полевых оборонительных сооружений противника;

освещения, задымления местности, распространения агитационного материала, и выполнения других специальных задач.

В башне СГ с помощью закладных цапф установлена гаубица Д-22 (2А33) с длиной ствола 27 калибров. Затвор вертикально перемещающийся, клиновой с полуавтоматикой копирного типа. Гаубица Д-22 имеет гидропневматические противооткатные устройства, цилиндры которых жестко связаны со стволом и при выстреле откатываются вместе с ним. Нормальная длина отката равна 510-710 мм.

Возимый боекомплект — 46 выстрелов: 42 — с осколочно-фугасными снарядами ОФ-540 и 4 кумулятивных снаряда БП-540.

Вспомогательное вооружение — 7,62-мм пулемет ПКТ.

Шасси – ПУ ЗРК «Круг». Двигатель – двенадцатицилиндровый, дизельный В-59 мощностью 520 л.с. Трансмиссия механическая, двухпоточная. Подвеска независимая, торсионная с телескопическими гидроамортизаторами.

www.mil.by

Самоходная гаубица 2С3 Акация. Оружие и военная техника. Добавила ЛЮБОВЬ МАТВЕЕВА — VilingStore.net

(Россия)

Самоходная гаубица 2С3 Акация

Самоходная гаубица 2С3 Акация

152-мм самоходная гаубица 2С3 «Акация» предназначена для поражения открытой и укрытой живой силы, вооружения и военной техники противника. В 1947-1953 годах началось проектирование первых отечественных самоходных гаубиц. Но в середине 50-х годов Н.С. Хрущев попал под влияние ученых-атомщиков и ракетчиков и своей властью прекратил работы по развитию тяжелых танков и артиллерии. Высвободившиеся средства он направил на разработки ракетного вооружения. Надо отметить, что и в США складывалась похожая ситуация, но там раньше осознали свой промах. Результаты такой политики оказались плачевными. В постоянно возникавших локальных войнах выявилась незаменимость самоходной артиллерии. Мало того, во многих ситуациях артиллерия становилась единственной реальной силой, когда применение авиации и тактических ракет было невозможно.


Примеров таких конфликтов десятки 50-е годы — артиллерийская дуэль в Формозском проливе между КНР и обосновавшимися на островах американцами и гоминдановцами; 60-е годы — бои за остров Даманский между СССР и КНР. 70-е годы — первая социалистическая война между Вьетнамом и КНР: в 1967—1972 годах — артиллерийская дуэль через Суэцкий канал Египта с Израилем наконец, в 90-х — война в Боснии и Чечне. Везде артиллерия, в том числе и самоходная, подтвердила, что она была, есть и будет богом войны.

Работы над САУ возобновились только после ухода Н.С. Хрущева с поста Генерального секретаря ЦК КПСС. Постановление Совета Министров от 4 июля 1967 года стало поистине историческим для развития отечественной артиллерии. Согласно ему начались полномасштабные работы по САУ «Акация», «Гвоздика», «Фиалка» и 240-мм самоходному миномету «Тюльпан».

Проектирование и изготовление первыx опытных образцов артиллерийской части 152-мм самоходной гаубицы 2С3 «Акация» проходило в Свердловске, В ОКБ-9 завода им М.И. Калинина, а шасси — на заводе «Уралтрансмаш».

Артиллерийская часть САУ 2С3 Акация разрабатывалась на базе 152-мм буксируемой пушки-гаубицы Д-20. Внутреннее устройство ствола, баллистика и боеприпасы были взяты у Д-20 без изменений. Новая гаубица получила заводской индекс Д-22 и индекс ГРАУ (Главное ракетно-артиллерийское управление) — 2А33. Шасси было разработано на базе пусковой установки ЗРК 2К11 «Круг», которое в свою очередь создали на базе опытной САУ СУ-100П, и получило индекс «обьект 303».

Два первых опытных образца 2С3 «Акация» были изготовлены в конце 1968 года. В ходе заводских испытаний, завершившихся в октябре 1969 года, была выявлена большая загазованность боевого отделения, особенно при стрельбе с малыми зарядами. По этой же причине оказались не принятыми и еще четыре образца, выпущенных летом 1969 года для полигонных испытаний. В конце концов, с проблемой загазованности справились, и в 1971 году САУ 2С3 «Акация» была принята на вооружение.

Серийное производство самоходок 2С3 «Акация» развернули в 1970 году на головном предприятии — УЗТМ. Первые три машины были собраны в конце года. В 1971 году изготовили еще девять, из них шесть — в декабре месяце. В 1973 году завод получил заказ уже на 70 САУ.

Корпус и башня сварены из листов катаной броневой стали, которые обеспечивают защиту от поражения бронебойной пулей с дистанции 300 м, а также от осколков артиллерийских снарядов и мин малого калибра.

САУ 2С3 «Акация» разделена на три отсека: управления, силовой и боевой. Отсек управления расположен в носовой части корпуса между левым бортом и моторной перегородкой. В нем размещается механик-водитель. Силовой отсек находится справа в носовой части. В нем размещаются двигатель, трансмиссия, системы питания горючим и воздухом, смазки, охлаждения, подогрева и запуска.

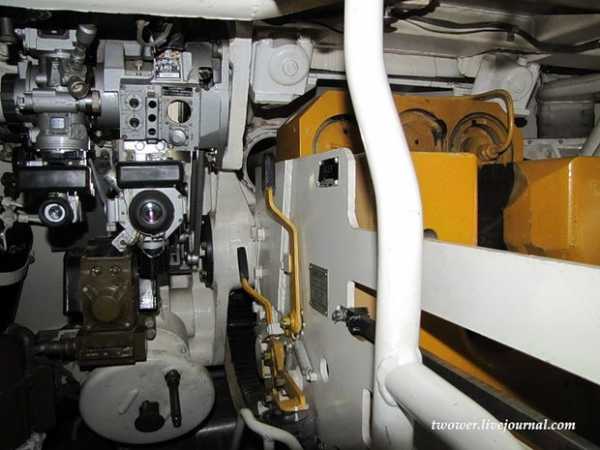

Боевое отделение занимает среднюю, кормовую части корпуса и всю башню, представляющую собой цельносварную конструкцию. В крыше башни слева установлена командирская башенка и люк командира, а по правому борту — люк заряжающего. Над люком командира смонтирован 7,62-мм пулемет для борьбы с воздушными целями. Снизу к башне крепится так называемая корзина, в которой располагается экипаж боевого отделения и часть боекомплекта. Башня вместе с корзиной посажена в корпус с помощью шарикового погонного устройства. Основную часть боевого отделения занимает гаубица, боеукладки и рабочие места экипажа. Сиденье наводчика размещено слева от гаубицы, а заряжающего — справа. Командир располагается сзади наводчика.

Основное вооружение 2С3 «Акация» — 152-мм гаубица Д-22, Ее ствол состоит из трубы-моноблока, двухкамерного дульного тормоза, эжектора, муфты и казенника, вертикального клинового затвоpa с полуавтоматикой механического (копирного) типа, гидравлического тормоза отката веретенного типа и пневматического накатника. Цилиндры противооткатных устройств жестко связаны со стволом и при выстреле откатываются вместе с ним. Нормальная длина отката составляет 510—710 мм, а предельная — 7’10 мм Наведение гаубицы в вертикальной плоскости осуществляется в диапазоне от -4″ до +60° Ручной подьемный механизм гаубицы оснащен одним сектором и уравновешивающим пневматическим механизмом толкающего типа. Гаубица устанавливается в амбразуру башни с помощью закладных цапф.

Заряжание гаубицы раздельно-гильзовое, то есть в канал ствола сначала досылается снаряд, а затем гильза с метательным зарядом, как и у подавляющего большинства артсистем такой мощности и такого калибра. Боекомплект состоит из 40 выстрелов, которые находятся в двух боеукладках (в башне и в корпусе).

Вспомогательное вооружение самоходной установки состоит из 7,62-мм пулемета ПКТ, установленного на турели, на башенке командира. Стрельбу из него можно вести как по наземным, так и по воздушным целям.

В 1975 году вместо двух механизированных боеукладок ввели одну — барабанного типа на 12 выстрелов, что позволило увеличить возимый боекомплект с 40 до 46 выстрелов. Модернизированная таким образом самоходка получила индекс 2С3М, а гаубица — 2А33М. Кроме того была изменена конфигурация и расположение люков в кормовой части корпуса и башни. на крышу башни перенесена антенна радиосвязи.

В боекомплект 2С3 «Акация» вошли старые осколочно-фугасные снаряды ОФ-540 (масса снаряда 43.56 кг, взрывчатого вещества — 5,86 кг), ОФ-540ЖС с металлокерамическим ведущим пояском и новые осколочно-фугасные снаряды ОФ-25 (соответственно 43,56 кг и 6.88 кг). Для стрельбы ими предусмотрены полные заряды, а также шесть уменьшенных. Последние при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цепи, скрытые препятствиями (холмами, многоэтажными домами и т д.). Кроме того, с приближением к нормали угла встречи снаряда с горизонтальной цепью (крышей дота, дома. танка и т п.) резко возрастает эффективность действия снаряда И наконец, чем меньше заряд, тем больше живучесть ствола гаубицы. Меняя заряд, можно изменить начальную скорость осколочно-фугасного снаряда от 651 м/с до 282 м/с, а дальность, соответственно, от 17053 м до 6751 м. Максимальная дальность стрельбы осколочно-фугасным снарядом составляет 18500 м. при стрельбе активно-реактивным снарядом она увеличивается до 24000 м.

Для борьбы с танками в боекомплект 2С3 «Акация» входит кумулятивный снаряд БП-540 — бронепробиваемость которого не зависит от дальности стрельбы. Стрельба им ведется специальным зарядом Ж6 массой 5,6 кг. начальная скорость снаряда 676 м/с., прицельная дальность 3000 м. По нормали он пробивает броню толщиной 250 мм, под углом 60°— 220 мм, под углом 30 — 120 мм.

В штатный боекомплект 2С3 «Акация» обычно входит 42 осколочно-фугасных снаряда ОФ-540 и ОФ-25 и четыре кумулятивных БП-540. Кроме того, САУ может стрелять и не входящим в штатный боекомплект снарядом Бр-540Б (тупоголовый с баллистическим наконечником) и снарядом Бр-540 (остроголовым). На дистанции 1000 м Бр-540Б пробивает по нормали 120-мм броню, а под углом 60″ — 100-мм. Б-540 — 115-мм и 95-мм броню соответственно. В 1970 году для САУ 2С3М «Акация» была начата разработка специального выстрела 3БВ3 с дальностью стрельбы 17400 м.

Самоходная гаубица 2С3 «Акация» может стрелять и другими снарядами, осветительным парашютным С1, который освещает местность в течение 40 секунд, химическим ЗX3 — всеми 152-мм снарядами (с индексом 540) от гаубиц МЛ-20 и Д-20, корректируемыми 162-мм снарядами «Краснополь» (ОФ-38), а также снарядами (с индексом 530) 152-мм гаубицы Д-1, в том числе бетонобойными Г-545. Кроме того, в 70-х годах в боекомплект 2С3М «Акация» был введен выстрел с ядерным боеприпасом мощностью 2 кТ.

В настоящее время для 2С3 разработаны корректируемые снаряды «Сантиметр», для поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ.

В качестве силовой установки на машине установлен 12-цилиндровый четырехтактный дизепь жидкостного охлаждения В-59. Двигатель развивает мощность 382 кВт. что позволяет самоходной гаубице двигаться по дорогам с твердым покрытием с максимальной скоростью 60 км/ч. С двигателем взаимодействует механическая двухпоточная трансмиссия. Коробка передач находится в одном блоке с планетарным механизмом поворота. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами телескопического типа. В состав ходовой части применительно к одному борту, входят шесть двойных обрезиненных опорных катков (промежутки между первым и вторым, вторым и третьим катками разные и намного большие, чем между остальньми катками), четыре поддерживающих ролика, ведущее колесо переднего и направляющее колесо заднего расположения. Ширина гусеницы с резино-металлическим шарниром равна 490 мм.

2С3М «Акация» обладает сравнительно небольшим удельным давлением на грунт, не превышающим 0,059 Мпа, что соответствует давлению на грунт ноги взрослого человека. САУ может преодолевать подьёмы и спуски крутизной до 30°, рвы ширинои до 3 м и вертикальные стенки высотой до 0,7 м., а также водные преграды глубиной до 1 м. Допустимый крен для машины не более 25°.

Самоходная гау6ица 2С3М «Акация» оснащена фильтровентиляционной установкой, автоматической противопожарной системой, включающейся при повышении температуры в боевом ипи силовом отделениях, и системой герметизации обитаемых отделений для защиты экипажа от поражающих факторов химического, бактериологического и ядерного оружия. В последнем случае она срабатывает автоматически при появлении потоков гамма-излучения, возникающего при ядерном взрыве. При необходимости герметичность 2С3М «Акация» поддерживается как на марше, так и при стрельбе боекомплектом, находящимся внутри машины.

В 1987 году 2С3М «Акация» оснастили аппаратурой приема командной информации, аппаратурой связи 1В116 и новым прицелом 1П5, и эта модификация самоходной гаубицы получила обозначение 2С3М1 «Акация».

Последняя глубокая модернизация 2С3М «Акация» получила обозначение 2С3М2. Изменения коснулись артиллерийской чати самоходной гаубицы. Гаубица 2А33/2А33М заменена на более мощную 152,4-мм гаубицу М-385 (в экспортном варианте предусмотрена замена на гаубицу калибра 155-мм), что дало увеличенную дальность стрельбы по сравнению с предыдущими вариантами. Кроме того, добавлена автоматизированная система управления наведением и огнем АСУНО. Улучшена защищённость машины, благодаря установке системы 902B для постановки дымовых завес.

Самоходная гаубица 2С3 «Акация» авиатранспортабельна, причем самолет Ан-22 может перевозить сразу две установки.

САУ 2С3 «Акация» — достаточно хорошо зарекомендовала себя в ходе боевых действий в Афганистане, Чечне, а также в прочих вооруженных конфликтах, происходивших на территории бывшего СССР. Производство самоходки 2С3 «Акация» прекращено в 1993 году. В настоящее время машины этого типа состоят на вооружении сухопутных войск России, Венгрии, Ирака, Ливии и Сирии.

Боевая масса, т 27..27,5
Компоновочная схема Классическая
Экипаж, чел. 4
Длина корпуса, мм 6970
Длина с пушкой вперёд, мм 7765
Ширина корпуса, мм 3250
Высота, мм 2165..3050
Клиренс, мм 450
Бронирование
Лоб башни, мм/град. 30
Лоб рубки, мм/град. 30
Вооружение
Калибр и марка пушки 152,4-мм 2А33
Тип пушки 152-мм гаубица 2А33
Длина ствола, калибров 27
Боекомплект пушки 40
Углы ВН, град. -4..+60
Углы ГН, град. 360
Дальность стрельбы, км до 20,5
Прицелы ПГ-4, ОП5-38
Пулемёты 1 х 7,62-мм ПКТ
Тип двигателя четырёх тактный, V-образный, 12 цилиндровый дизель В-59-4, жикостного охлаждения
Мощность двигателя, л. с. 520
Скорость по шоссе, км/ч 63
Запас хода по шоссе, км 500
Тип подвески индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа в подвесках 1-го и 6-го катков
Удельное давление на грунт, кг/см? 0,6
Преодолеваемый подъём, град. 30
Преодолеваемая стенка, м 0,7
Преодолеваемый ров, м 3
Преодолеваемый брод, м 1Уралтрансмаш.

Последняя глубокая модернизация 2С3М

vilingstore.net

Поле боя: смертоносная «Акация»

Артиллерия была и остается основным инструментом войны: бои в Чечне, войны в Боснии и на Ближнем Востоке наглядно показали, что более дешевого и эффективного оружия не существует. Управляемые ракеты все еще слишком дороги, а тратить высокоточные боеприпасы, например, на одиночных боевиков или вооруженные кустарным образом пикапы могут пока только американцы, но и для них это недешевое удовольствие.

Фото: voentv.mil.by


Другой вопрос – артиллерийские, которые дешевы, мобильны, и на складах существуют их огромные запасы. Артиллерия – эффективный инструмент, но хотелось бы, чтобы он был всегда под рукой. Военные нашли этому простое и эффективное решение, водрузив орудие на самоходное шасси.

Сегодня в белорусской армии стоит на вооружении целый ряд самоходных артиллерийских установок, об одной из которых – самоходной гаубице 2С3 «Акация» – в постоянной рубрике расскажут 42. TUT.BY и «ВоенТв» – «Поле боя».
Своим появлением 2С3 обязано прекращению ракетного лобби Хрущева – после смещения генсека СССР здоровые взгляды на место артиллерии в армии восторжествовали. У американцев к тому времени давно была принята на вооружение 155-мм самоходная гаубица M109, в боекомплект которой входил ядерный выстрел M454 мощностью 0,1 кт, ничего аналогичного в советской армии на тот момент не существовало.

За разработку советской самоходной гаубицы взялись специалисты Уральского завода транспортного машиностроения, заводские испытания изделия «объект 303» были завершены в 1969 году, а спустя два года – в 1971 году САУ 2С3 «Акация» была принята на вооружение.

О характеристиках гаубицы и о том, на что она способна, 42.TUT.BY рассказал командир дивизиона Алексей Резанов.

В белорусской армии САУ 2С3 «Акация» предназначена для непосредственной поддержки пехоты на поле боя, уничтожения живой силы противника, дотов, дзотов и танков. А также для контрбатарейной борьбы и уничтожения штабов, складов боеприпасов и прочих объектов. Одно из главных достоинств этой гаубицы – высокая огневая мощь и оперативность. Батарея из шести гаубиц может открыть огонь меньше чем за две минуты, а сняться с позиций и отойти – в течение трех.


Несмотря на безобидное название, гаубица отлично вооружена: в ее боекомплекте есть не только мощные осколочно-фугасные снаряды, но и кумулятивные, а также высокоточные.

Максимальная дальность стрельбы осколочно-фугасным снарядом составляет порядка 17,4 км. От попадания такого снаряда массой 43,56 кг в земле остается воронка глубиной 2 метра и диаметром более 5 метров. «Акация» способна бороться и с танками противника благодаря использованию кумулятивных боеприпасов. Поразить любой современный ОБТ 2С3 может с дистанции в 3 км. Эта дальность существенно увеличивается при стрельбе корректируемыми снарядами «Сантиметр» и «Краснополь». Скорострельность гаубицы составляет порядка 3-4 выстрелов в минуту благодаря использованию электромеханического досылателя.


Немалым преимуществом является высокая подвижность 2С3 «Акация», которая позволяет САУ непосредственно взаимодействовать с мотострелковыми подразделениями и оказывать поддержку на всех этапах современного боя. Кстати, удельное давление на грунт у гаубицы небольшое: всего 0,059 МПа, примерно как у ноги взрослого человека.

Двигатель САУ

2С3 «Акация» обладает большим запасом хода – порядка 550 км, по шоссе максимальная скорость САУ доходит до 60 км/ч, по пересеченной местности – 25-30. Правда, расход топлива немаленький – 180-220 литров на 100 км при движении по бездорожью.

место механика-водителя


Кстати, 2С3 успела повоевать. Впервые САУ применили в Афганистане, где «Акация» благодаря своей высокой маневренности использовалась в нестандартной для САУ роли – сопровождения колонн. Шрапнельные снаряды буквально выкашивали ряды противника, также 2С3 применялись во время штурмовых операций, взаимодействуя с мотострелковыми подразделениями непосредственно на поле боя.

Батарея 152-мм самоходных гаубиц 2СЗ «Акация» из состава 103-й вдд готова к открытию огня, 1986 год


«Акация» с дополнительной броней на бортах корпуса и башни.


Даже сегодня, несмотря на то, что прошло более 40 лет с момента начала эксплуатации, 2С3 «Акация» остается грозным противником на полях сражений, способным переломить исход боя в свою пользу.

42.tut.by

«Старшая сестра» «Коалиции СВ» САУ 2С3М2 обладает «развитым интеллектом»

Самоходные артиллерийские установки 2 С3 «Акация» вот уже 44 года состоят на вооружении Советской, а затем Российской армии. Их первыми будут заменять на новые суперсамоходки «Коалиция СВ» 2С35. Самыми последними в отставку уйдут модернизированные САУ 2С3М2, которые по уровню своего боевого интеллекта могут конкурировать со многими иностранными арсистемами.


Внешне обновленная «Акация» выглядит почти так же, как и ее более старые версии. Это все та же 152-мм гаубица 2А33М, дальность стрельбы которой обычным осколочно-фугасным снарядом достигает 17,4 км, а активно-реактивными боеприпасами — до 20,5 км. Боекомплект — 46 выстрелов.

Скорострельность — до 4 выстрелов в минуту. Бронирование — до 30 мм. Мощность двигателя — 520 л.с. Максимальная скорость — до 60 км/ч. Запас хода — до 500 км. Ее вес – 27,5 тонн. Экипаж: 4 человека.

Вся разница в скрытом внутри машины достаточно развитом «интеллекте».
Эти своеобразные «электронные мозги» самоходки получили название АСУНО –автоматизированная система управления наведением и огнем.

Данная система, снабженная цифровым баллистическим вычислителем, обеспечивает автоматическое беспрецельное наведение в любое время суток. Она дает возможность обработки и хранения информации по 10 огневым задачам, а также передачи донесения на машину управления. Имеется современная система спутниковой навигации. О ее наличии свидетельствует имеющаяся в задней части башни специальная антенна.

Машины могут произвольно рассредоточиваться на огневой позиции, что существенно снимает риск поражения. Приборы АСУНО имеются как у командира машины, так у наводчика и заряжающего.

Благодаря наличию АСУНО, старушка «Акация» получила вторую жизнь. С ее помощью самоходка не только превосходит, что называется, «на голову» аналогичные машины, имеющие в армиях стран бывшего постсоветского пространства, но может поспорить по ряду характеристик даже с современными САУ НАТО.

topwar.ru

САУ Акация: сорок лет безупречной службы

Легендарная советская самоходная дивизионная гаубица появилась на свет едва ли не чудом, а теперь не торопится уходить в отставку.

В 1981 году Министерство обороны США выпустило плакат, на котором были представлены семь типов вооружения Сухопутных войск Советской армии, представляющего наибольшую опасность в случае прямого вооруженного столкновения. Пять из семи «советских угроз» — это гусеничные боевые машины, среди которых закономерно оказались легендарные модели: танк Т-72, БМП-2, зенитная самоходная установка «Шилка» и две «цветочные» самоходки — «Гвоздика» (122 мм) и «Акация» (152 мм).

Такое признание со стороны потенциального противника дорогого стоит. К тому времени США обладали аналогичной самоходной гаубицей М109А1 калибром 155 мм, но она по многим показателям уступала советской самоходке. К тому же наши артиллеристы, в отличие от американских коллег, уже успели опробовать гаубицу в бою: она была основным средством артиллерийской поддержки мотострелков 40-й армии, воевавшей в Афганистане. А ведь история «Акации» складывалась так, что эта легендарная машина вообще могла не появиться на свет…

Вернуться от ракет к пушкам

Серьезной самоходной артиллерии, которая могла бы использоваться для классической стрельбы с закрытых позиций и контрбатарейной борьбы, в послевоенной Советской армии не имелось. Оставшиеся с военной поры самоходки типа Су-100, ИСУ-122 и ИСУ-152 были либо штурмовыми, либо противотанковыми и по самой идее своей должны были применяться в боевых порядках наряду с танками. Между тем войска Североатлантического альянса, и в первую очередь США, активно переходили с буксируемой артиллерии на самоходную.

Робкие движения в эту сторону были предприняты и в СССР, но на них очень скоро поставили крест. Виной всему было безоглядное увлечение советского руководства ракетной техникой и безграничная вера в ее всемогущество. Когда же стало понятно, что ракеты никак не могут заменить всей номенклатуры тяжелого полевого вооружения, а глобальная ядерная война явно откладывается, сменяясь чередой локальных конфликтов, к идее самоходной полевой артиллерии вновь вернулись. На руку ее сторонникам сыграла и отставка Никиты Хрущева, не желавшего видеть в армии никакого другого оружия, кроме ракетного.

4 июля 1967 года вышло совместное постановление ЦК КПСС и Совета министров СССР о ликвидации отставания советской самоходной артиллерии от артиллерии стран НАТО. Именно оно и стало отправной точкой в истории 152-миллиметровой самоходной гаубицы 2С3 «Акация». Проектированием новинки занялось конструкторское бюро Уральского завода транспортного машиностроения.

Работы велись не на пустом месте. За несколько лет до этого специалисты ВНИИ транспортного машиностроения (он же ВНИИ-100 — основной научно-исследовательский институт, занимавшийся боевыми гусеничными машинами) провели большое исследование по теме «Акации». Выяснилось, что новая самоходка должна строиться не по привычной схеме, когда впереди располагается боевая рубка, а моторно-трансмиссионный отсек — сзади, а наоборот. Очевидно было и то, что имеющийся на тот момент дизельный двигатель не в состоянии обеспечить все потребности самоходного орудия и нужен новый. Проще всего было с орудием: требовалось всего лишь переделать хорошо зарекомендовавшую себя буксируемую 152-миллиметровую гаубицу Д-20 под башенную установку. Этим занялись ее создатели из свердловского ОКБ-9, чьи стволы стояли на легендарных предшественницах будущей «Акации».

Свои пожелания были и у военных: им требовалась достаточно легкая и подвижная самоходная гаубица дивизионного звена, которую можно было бы перебрасывать не только своим ходом, но и на самолетах и десантных кораблях. К тому же артиллеристы требовали, чтобы конструкторы отказались от неподвижной рубки, как на самоходках военного периода, а оснастили новинку подвижной башней, обеспечивавшей круговой обстрел и большой угол возвышения ствола. Добиться выполнения всех этих требований и при этом не переутяжелить новую САУ можно было лишь одним способом: отказаться от противоснарядной брони и обойтись противопульной. Что и было сделано. Впрочем, в то время противоснарядной броней оснащали только основные боевые танки, а остальные боевые гусеничные машины — нет, считая, что от противотанковых ракет нового поколения никакая, даже самая толстая броня не спасет. Да и выходить на одно поле боя с танками новые машины тоже не собирались, а значит, на броне можно было сэкономить немало веса.

Самоходный ветеран

Первые два опытных экземпляра новой самоходной гаубицы были готовы к концу 1968 года и отправились на испытания. Вскоре к ним присоединилось еще четыре образца, но все шесть были нещадно раскритикованы военными за излишнюю загазованность боевого отделения. Зато шасси новой самоходки, основой для которого стало шасси ЗРК «Круг», оказалось выше всяческих похвал. Что и не удивительно, ведь к этому времени оно уже пять лет как обкатывалось на разных полигонах и избавилось от большинства «детских болезней».

Проблему загазованности пытались решать и сменой схемы заряжания гаубицы, и доработкой затвора, но в итоге решили ничего не переусложнять и обошлись доработкой системы вентиляции, установкой более мощного эжектора на ствол и новыми гильзами. Через год, в 1970-м, доработанные образцы новой самоходной гаубицы вышли на государственные испытания, заслужив самые высокие оценки. В итоге в 1971 году самоходная дивизионная гаубица калибра 152 мм 2С3 «Акация» была принята на вооружение Советской армии. В соответствии с господствовавшей в те годы концепцией тактических ядерных ударов (и, что греха таить, чтобы не отстать от США, наделивших такой же возможностью свою самоходную гаубицу М109) в номенклатуру боеприпасов «Акации» ввели и тактические ядерные снаряды. Но стрелять ими на практике САУ 2С3, к счастью, не довелось.

А вот обычными боеприпасами, среди которых были и классические осколочно-фугасные, и кассетные, и активно-реактивные, и бронебойные, и осветительные, «Акации» за следующие сорок с лишним лет настрелялись вволю. Первое боевое применение новые гаубицы получили в Афганистане, где в составе 40-й армии их было не менее трех самоходных дивизионов общей численностью в 50 самоходок. «Акации» использовались и для поддержки мотострелков, участвовавших в штурмовых операциях, и даже для поддержки автомобильных конвоев, идущих через перевал Саланг. Тогда же стало понятно, что противопульной брони для защиты экипажей САУ от огня крупнокалиберных пулеметов типа ДШК или КПВТ не хватает. Но переделывать машину не стали, а артиллеристы выходили из положения, обвешивая самоходки использованными траками и набитыми песком ящиками из-под боеприпасов.

Одновременно советские самоходные гаубицы получили боевое крещение еще южнее — на фронтах ирано-иракской войны. Снабжавшиеся советским оружием иракские войска вовсю пользовались модернизированными 2С3, принятыми на вооружение в 1975 году. Новые «Акации» наряду со 122-миллиметровыми полковыми самоходными гаубицами 2С1 «Гвоздика» составили основу артиллерийских группировок Ирака. В иракской армии они применялись вплоть до операции «Буря в пустыне», но значительно менее эффективно, чем в советской: сказывалась разница в уровне подготовки экипажей и навыках управления войсками.

Отметились «Акации» и во всех конфликтах на постсоветском пространстве, начиная с Приднестровья и Абхазии, включая обе антитеррористических кампании в Чечне и операцию по принуждению Грузии к миру и заканчивая вооруженным конфликтом между Украиной и Новороссией. Причем наименее эффективно самоходными гаубицами пользовались украинские военные — видимо, в силу отсутствия боевого опыта и желания воевать. Тем не менее именно стоящие на вооружении ВСУ самоходные гаубицы 2С3 использовались для обстрела жилых кварталов Донецка и Луганска, именно их подрывали попавшие в «котлы» украинские военные, и они же, взятые на складах или захваченные в бою, сегодня составляют основу артиллерии Новороссии.

Надежность, подвижность, мощь

За сорок с лишним лет истории «Акации» эта самоходка трижды модернизировалась. В первый раз — в 1975 году, когда появилась модификация 2С3М с новой механизированной укладкой боеприпасов барабанного типа, что позволило увеличить боезапас до 46 выстрелов, и улучшенным боевым отделением. Следующая модификация — 2С3М1 — появилась в 1987 году и отличалась новой радиостанцией и прицелом наводчика, а также аппаратурой для приема командной информации с машины старшего офицера батареи. Кроме того, эта модификация получила возможность стрельбы управляемыми снарядами «Краснополь», которые дают возможность поражать цели со скоростью до 35 км/ч.

Третья модификация, получившая индекс 2С3М2, появилась уже после развала Советского Союза. Командование Российской армией не собиралось отказываться от столь блестяще зарекомендовавшей себя самоходной гаубицы, но и использовать прежние модификации не имело смысла: слишком быстро они старели. В итоге в 2006 году на российской модификации появились автоматизированная система наведения и управления огнем «Механизатор-М», системы дымовой защиты и улучшения обитаемости боевого отделения.

Но в целом компоновка и конструкция «Акации» оказались настолько удачными, что за все четыре десятилетия не потребовали серьезных переделок. На всех модификациях — а их за это время выпущено 4000 штук, — место впереди слева отдано под отделение управления, где размещается механик-водитель, а справа от него расположен дизельный двигатель В-59 мощностью 520 л.с. (что при весе САУ в 27,5 тонны дает удельную мощность в 19 «лошадок» на тонну). Такая тяговооруженность позволяет «Акации» двигаться по шоссе со скоростью 60 км/ч, а по пересеченной местности — 25–30 км/ч, преодолевать подъемы уклоном до 30 градусов и трехметровые рвы, а также броды глубиной до метра.

Всю остальную часть самоходки — и центральный, и кормовой отсеки, а также башню — занимает боевое отделение, в котором размещаются гаубица Д-22 и три члена экипажа: наводчик, заряжающий и командир. Втроем с использованием полуавтоматического вертикального клинового затвора и барабанной укладки они обеспечивают скорострельность до 3,5 выстрела в минуту. Правда, вести такой огонь долго не получится из-за тепловых ограничений: без перерыва САУ 2С3 может выпустить 30 снарядов за 10 минут, или сделать 75 выстрелов за час, после чего стволу требуется остыть. Поскольку вести огонь «Акация» может и прямой наводкой (на дальность до 4 км), и с закрытых позиций (до 24 км при стрельбе активно-реактивным снарядом), самоходка оборудована системой самоокапывания, которая позволяет ей за 20–30 минут подготовить артиллерийский окоп.

fishki.net

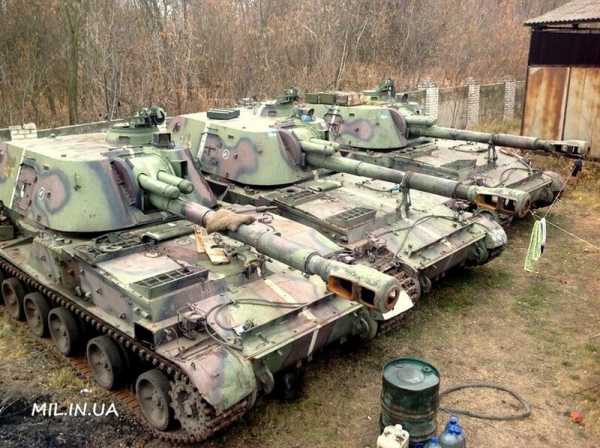

Самоходные арт.установки 2С3 «Акация» Вооруженных Сил Украины.


САУ 2С3 «Акация» 30-й мехбригады

Небольшой обзор по странице сайта http://lostarmour.info/vsu/akatsiya/

К началу конфликта на Донбассе «Акации» входили в состав гаубичных самоходных артиллерийских дивизионов семи механизированных бригад и двух танковых бригад. В мае 2014 г. был восстановлен дивизион в 128-й мехбригаде. Штатная численность дивизиона — восемнадцать САУ. Всего номинально по штату — 180 САУ.

Также «Акации» входят в состав учебных батарей 6-го учебного артполка, Академии Сухопутных войск и Национального университета обороны Украины. Штатная численность неизвестна. По известным фото- и видеоматериалам насчитывается 15 самоходок.

Таким образом самоходные гаубицы 2С3 калибра 152 мм являются самым многочисленным типом артиллерии ВСУ, основой огневой мощи сухопутных войск.

Состав дивизиона 2С3 — три батареи по шесть орудий в каждой. Нумерация на всех машинах трехзначная. Первая цифра — условное обозначение дивизиона в составе части ( цифры от 1 до 8, за исключением 3). Вторая цифра номер батареи (1,2,3 в 17 тбр, 24,30,72,92,93,128 мбр, 4,5,6 в 1 тбр,28 мбр). Третья цифра — номер орудия в батареи ( от 1 до 6 во всех бригадах). В 51-й мбр и учебных частях нумерация сквозная вместе с другими типами техники.

1-я тбр . Нумерация батарей: 1-я — 641-646, 2-я — 651-656, 3-я — 661-666.
Собрано изображений пятнадцати САУ. Нет снимков номеров 652,654,663. Все известные 15 САУ в зоне АТО.

17-я тбр. Нумерация батарей: 1-я — 111-116, 2-я — 121-126, 3-я — 131-136.
Собрано изображений десяти САУ. Нет снимков номеров 115,116,121,124,126,132,133,136. Все известные 10 САУ в зоне АТО.


САУ 2С3 «Акация» 17-й танковой бригады

24-я мбр. Нумерация батарей: 1-я — 411-416, 2-я — 421-426, 3-я — 431-436.
Собрано изображений пятнадцати САУ. Нет снимков номеров 425,433,436. Все известные 15 САУ в зоне АТО.

28-я мбр . Нумерация батарей: 1-я — 641-646, 2-я — 651-656, 3-я — 661-666.
Собрано изображений двенадцати САУ. Нет снимков номеров 641,643,645,651,653,655. 4 САУ в зоне АТО.

30-я мбр. Нумерация батарей: 1-я — 811-816, 2-я — 821-826, 3-я — 831-836.
Собрано изображений пятнадцати САУ. Нет снимков номеров 832,833,836. 12 САУ в зоне АТО.

быв.51-я мбр. Нумерация батарей: предположительно 1-я — 421-426, 2-я — 427-432, 3-я — 433-438.
Собрано изображений четырнадцати САУ. Нет снимков номеров 431,434,437,438. Все известные 14 САУ в зоне АТО. Снимки с номерами 441,442,443,445,446,455 сделаны давно, сейчас эти машины перенумерованы.

72-я мбр. Нумерация батарей: 1-я — 111-116, 2-я — 121-126, 3-я — 131-136.
Собрано изображений пятнадцати САУ. Нет снимков номеров 114,126,132. Все известные 15 САУ в зоне АТО.

92-я мбр. Нумерация батарей: 1-я — 211-216, 2-я — 221-226, 3-я — изображений нет, возможно нет матчасти.
Собрано изображений девяти САУ. Нет снимков номеров 214,225,226 и полностью 3-й батареи. В зоне АТО самоходок 2С3 бригады нет.

93-я мбр. Нумерация батарей: 1-я — 811-816, 2-я — 821-826, 3-я — 831-836.
Собрано изображений семнадцати САУ. Нет снимков номеров 822. Все известные 17 САУ в зоне АТО.

128-я мбр. Нумерация батарей: 1-я — 511-516, 2-я — 521-526, 3-я — 531-536.
Собрано изображений семнадцати САУ. Нет снимков номеров 526. На машинах первой батареи нет номеров , за исключением № 516. Все известные 17 САУ в зоне АТО. Снимки с номерами 543,545 и 555 сделаны давно, сейчас эти машины перенумерованы.


САУ 2С3 «Акация» первой батареи 128-й мехбригады

6-й учебный артполк. Собрано изображений восьми САУ : номера 102,103,104,105,111,120,122 и 126. В зоне АТО предположительно 3 САУ (№103, 105, 122)

Учебная батарея Академии Сухопутных войск (г.Львов). Собрано изображений шести САУ : номера 842,848,849,850,851 и 852. В зоне АТО самоходок Академии нет.

Учебная батарея Национального университета обороны Украины (г.Киев). Собрано изображений одной САУ №522. В зоне АТО самоходок Университета нет.

Всего собрано изображений 154 САУ 2С3. В зону АТО было отправлено не менее 122 «Акаций». Потеряно не менее 29-ти , в т.ч. 14 уничтожено и 15 захвачено в исправном виде. Фактически потерь намного больше , в т.ч. за счет отправленных «в ремонт» из-за полного исчерпания ресурса.

altyn73.livejournal.com
