Фото снимки ( фотографии ) поверхности Венеры
«Утренняя звезда», радарное изображение Магеллана
Поверхность второй планеты от Солнца представляет собой адское место, где огромные регионы сформированы вулканической активностью. Венера имеет гораздо больше вулканов, чем Земля.
Изображения на основе радарной съемки
На фото снимках поверхности Венеры из заголовка статьи видно радарное изображение вулкана. На ней вулканическая активность больше, чем на Земле, но на самом деле, регионы вулканической активности не скрыты, как на Земле. Поверхность Земли постоянно преобразуется в соответствии с тектонической активностью, когда плиты коры планеты плавают поверх слоя магмы. Эти плиты могут наплывать дуг под друга, и любые образования, будут уничтожены.
Радарное изображение
По некоторым причинам, тектоника плит остановилась миллиарды лет назад. Планетарные ученые считают, что высокие температуры закрыли тектонику плит. Вулканические особенности, созданные на планете миллиарды лет назад, все еще видны, в то время как они уже давно уничтожены на Земле.
Снимок поверхности планеты
Ученые полагают, что на Венере есть еще активный вулканизм. Узнать какая поверхность на самом деле, помогут будущие полеты космических аппаратов к планете.

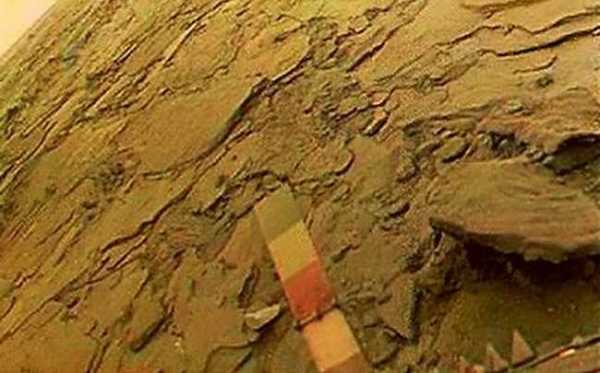

Снимок поверхности, видна калибровочная шкала зонда «Венера»
Есть более чем 1000 кратеров, распределенных по всей планете. В то время как все кратеры на Земле подверглись эрозии, на Венере, они все еще в отличном состоянии. Кратеры имеют размер от 3 км до 280 км в диаметре.
comments powered by HyperComments
spacegid.com
Венера или первые 60 kpx с другой планеты / Habr
Когда мы слышим «фотография с поверхности другой планеты», то первым на ум, как правило, приходит Марс. Оно, конечно, и не удивительно: в последние годы мы избалованы стереоскопическими снимками HRSC, панорамами HiRISE с огромным разрешением, и марсоходом Curiosity с почти ежедневными фотоотчетами. И даже когда речь заходит об истории вопроса, вспоминаем успех американских миссий «Викинг». Но мало кто помнит (или даже знает) о том, что первая в истории фотография с поверхности другой планеты получена не на Марсе и не американским аппаратом, а советской станцией «Венера-9» в 1975 году.В этом топике я хочу восстановить историческую справедливость и рассказать о том, как советским инженерам удалось создать устройство, которое успешно осуществило панорамную съемку в условиях крайне агрессивной среды при температуре более 470°С и давлении в 93 атм.
История советского успеха в изучении Венеры описана достаточно неплохо (да хоть в Википедии), поэтому я обозначу лишь основные вехи:
- В 1961 году был отправлен первый в истории человечества аппарат, предназначенный для исследования других планет, «Венера-1».
- 1967 год — «Венера-4» стала первым аппаратом, проникшим в атмосфру планеты и передавшим оттуда научные данные.
- 1970 год — спускаемый аппарат «Венера-7» совершил мягкую посадку на поверхность Венеры, информация передавалась 53 минуты, в том числе 20 минут — с поверхности (это первый случай радиосвязи с поверхности другой планеты).
- 1975 год — первые черно-белые панорамные изображения с поверхности другой планеты («Венера-9, 10»).
- 1982 год — впервые были получены цветные изображения поверхности и проведён прямой анализ грунта планеты («Венера-13, 14»).

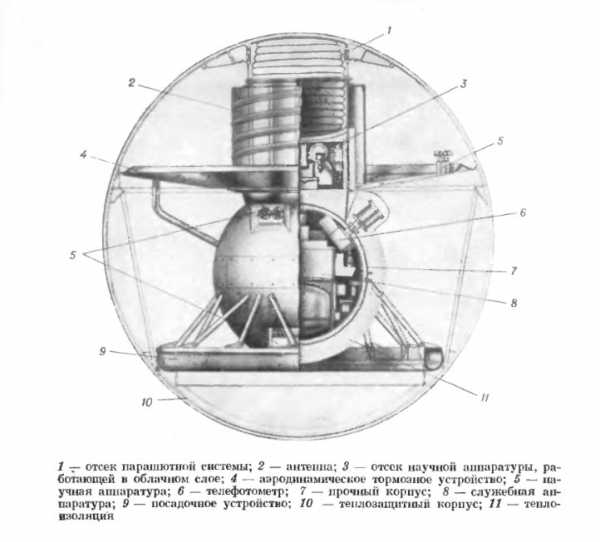

Итак, к моменту запуска «Венеры-9» у советских ученых было достаточно информации о тех условиях, в которых предстояло вести фотосъемку: в первую очередь, это параметры температуры и давления, необходимые для правильного расчета инженерных конструкций (до «Венеры-4» давление атмосферы считалось равным 10 атм, что привело к разрушению этого спускаемого аппарата еще до достижения им поверхности планеты), а также параметры освещенности для корректной настройки фотоаппаратуры (так, из-за неправильных выдержек фотоснимки с «Марса-2» и «Марса-3» практически не представляли научной ценности). В состав научной аппаратуры спускаемого аппарата «Венера-9» входили: системы измерения температуры и давления, масс-спектрометр для определения химического состава атмосферы, акселерометры, нефелометры (2), фотометр для исследования светового режима (3 полосы в видимой области + 2 ИК в трех телесных углах), фотометр на полосы поглощения CO2 и H2O, анемометр, гамма-спектрометр для определения содержания естественных радиоактивных элементов в венерианских породах, радиационный плотномер для определения плотности грунта в поверхностном слое планеты, панорамные телефотометры (2).

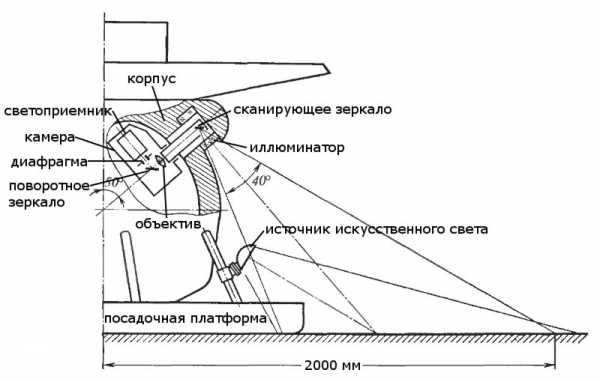

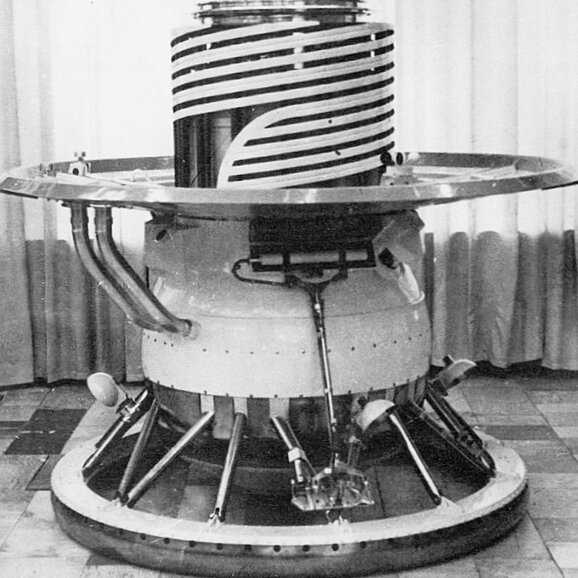

Для получения изображения поверхности Венеры в месте посадки спускаемого аппарата панорамная камера устанавливалась в герметичном приборном отсеке, в котором в течение длительного времени обеспечивались нормальные условия по температуре и давлению. Кроме того, необходимо было создать «оптическое окно» к поверхности Венеры, где давление могло достигать 100 атм, а температура 500°С, и не допускать их влияния на камеру. Эти обстоятельства требовали целого ряда оригинальных технических и конструкторских решений. Так, за двое суток до подлета к планете производилось внутреннее захолаживание системы (до -10°С). Для стабилизации внутреннего температурного режима во время работы на поверхности использовались сотовые композитные материалы с малой теплопроводностью, экранно-вакуумная изоляция, аккумуляторы тепла из тригидрата азотнокислого лития, обладающего высокой удельной теплоемкостью и температурой плавления ~30°C. После 75-минутного спуска и часовой работы на поверхности Венеры, температура внутри спускаемого аппарата поднялась с начальных -10°C до 60°C.
Существенное влияние на конструктивно-компоновочную схему оказал комплекс задач, связанных с обеспечением необходимого поля зрения камеры и разрешения на поверхности. В НПО им. Лавочкина (разработчик аппарата) было признано наиболее целесообразным расположить камеру в верхней зоне приборного контейнера. Однако ввиду необходимости передачи изображения как ближнего, так и дальнего плана ось панорамирования камер была наклонена на 50° к вертикальной оси посадочного аппарата. При этом минимальное расстояние от поверхности до камеры составляло около 1 м. Таким образом в поле зрения камеры должна была попасть часть устройства с нанесенными на нее тестовыми контрастными изображениями. Такое расположение камеры позволяло получить изображение поверхности при малой прозрачности атмосферы и определить фотометрические характеристики поверхности планеты, а также в случае благоприятных метеоусловий получить панораму, охватывающую значительную площадь поверхности Венеры.
В месте установки камеры со стороны наружной части приборного отсека располагался оптический иллюминатор цилиндрической формы:
Иллюминатор был изготовлен из толстостенного кварцевого стекла толщиной 10 мм с фокусным расстоянием 371 мм и светопропусканием 95%. Внутри цилиндрического иллюминатора было расположено перископическое устройство камеры со сканирующим зеркалом. Тем самым основные тепловые потоки, проникающие через иллюминатор, воздействовали только на верхнюю часть камеры, не достигая электронной аппаратуры.
Для обеспечения заданного теплового режима и исключения влияния высокой температуры на аппаратуру камера и иллюминатор были закреплены в приборном отсеке при помощи нетеплопроводных и теплопоглотительных конструктивных элементов. Иллюминатор был закрыт мощной теплоизоляцией, за исключением смотрового выреза‚ обеспечивающего необходимое поле зрения. Смотровой вырез, в свою очередь, был закрыт теплоизоляционной крышкой, которая с помощью пироустройств сбрасывалась после посадки. Этим обеспечивался, во-первых, тепловой режим камеры во время снижения, а во-вторых‚ защита стекла иллюминатора от возможного закопчения, осаждения и конденсации на нем продуктов газовыделения теплозащиты и каких-либо непрозрачных осадков из атмосферы Венеры.
Поскольку у советских инженеров имелся большой положительный опыт использования оптико-механических панорамных камер на лунных аппаратах, как неподвижных («Луна-Э», «Луна-13»), так и подвижных («Луноход-1», «Луноход-2»), а оптические и электрические характеристики этих камер в целом соответствовали потребностям венерианской миссии, было решено использовать именно их. Единственное, в отличие от лунных камер, работавших непосредственно во внешней среде, в данном случае была предусмотрена защита от особо жестких климатических воздействий на Венере.

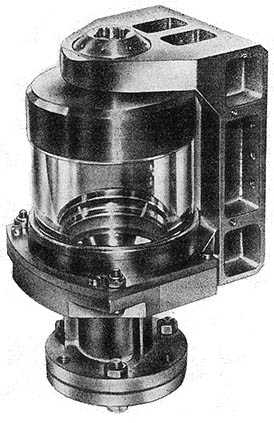

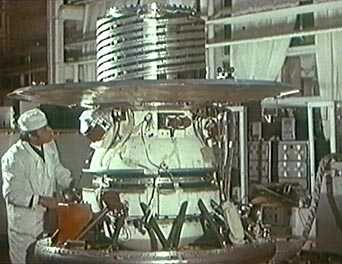

Сборка камеры:
В оптико-механической панорамной камере используется принцип сканирующего телефотометра. Основные элементы камеры и их установка на аппарате:
Как уже говорилось выше, камера была расположена внутри герметичного и теплоизолированного корпуса. Съемка поверхности производится через цилиндрический иллюминатор, внутри которого установлено сканирующее зеркало и элементы его привода. Обзор окружающей поверхности в номинальном угле 40х180° осуществляется за счет двух движений сканирующего зеркала — вращения вокруг оси панорамирования и качания в плоскости, проходящей через эту ось. Для повышения надежности получения изображения в условиях пониженной освещенности или очень малых контрастов снаружи были установлены два источника искусственного света, освещающих локальные зоны поверхности в двух секторах панорамы.

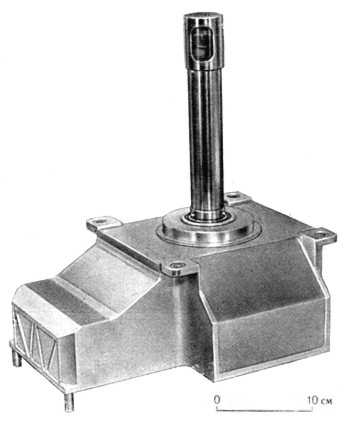

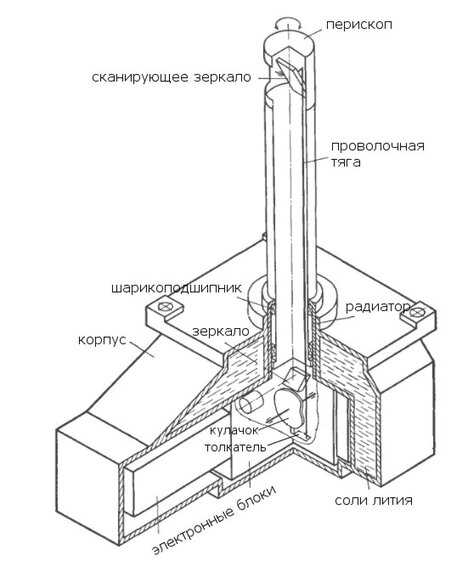

Устройство камеры:
Конструктивно камера разбивается на две части: основной корпус и перископическое устройство. Перископ выносил за пределы теплоизоляционных оболочек сканирующее зеркало и располагается в зоне, где температура могла достигать 475°С. Основной же корпус с электронными блоками и оптической системой находится в зоне, где рабочая температура не превышала 40-50°С. Перископическое устройство выполнено в виде тонкостенной трубы из материала с низкой теплопроводностью. Качание зеркала от кулачка и толкателя производилось через проволочную тягу длиной 250 мм. Труба перископа, вращавшаяся при панорамном обзоре, была установлена на шарикоподшипниках, между которыми был расположен радиатор, обеспечивающий передачу тепла на корпус. В самом корпусе по всему периметру были сделаны герметичные полости, заполненные тригидратом азотнокислого лития, обладающим большой теплоемкостью.

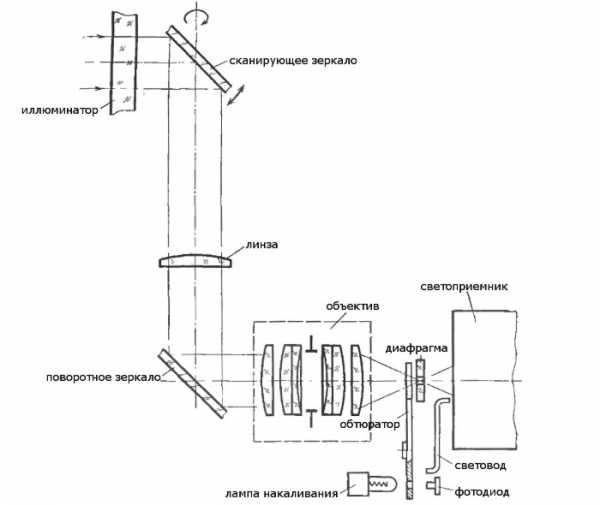

Оптическая схема камеры:
Пучок лучей от поверхности, проходя через иллюминатор, становится расходящимся в сагиттальном сечении, так как иллюминатор представляет собой цилиндрическую линзу (см. фотографию выше). Расходящийся пучок падает на сканирующее зеркало и, отражаясь от него, попадает на компенсирующую цилиндрическую линзу, передний фокус которой совпадает с задним фокусом иллюминатора. После линзы пучок снова становится параллельным и, отражаясь от поворотного зеркала, проходит через объектив с фокусным расстоянием 28 мм и относительным отверстием 1:2. В плоскости изображения стоит диафрагма, которая является развертывающим элементом, формирующим апертурную характеристику камеры. После диафрагмы пучок попадает на светоприемник. На время обратного хода строчной развертки световой поток перекрывается гребешком обтюратора. В это же время фотодиод засвечивается лампой накаливания через отверстие на обтюраторе и формирует электрический импульс начала обратного хода. Во время обратного хода происходит калибровка прибора. Для этой цели свет от лампы, яркость которой стабилизирована, с помощью световода подается на светоприемник.
Сканирующее зеркало совершает колебательное движение (строчная развертка), отклоняя световые пучки на угол ±20° с линейной угловой скоростью и обратным ходом, составляющим 10% от периода строки. Одновременно сканирующее зеркало поворачивается вокруг оси панорамирования. Конструкция камеры позволяла производить полный панорамный обзор в угле 360°, однако поле зрения, не закрытое элементами самого аппарата, составляет величину, примерно в два раза меньшую, поэтому панорамная развертка ограничена углом 180±4°.
Приводом оптико-механической части служил двигатель постоянного тока, скорость вращения которого стабилизирована с помощью сервосистемы с опорой на частоту, подаваемую от бортового хронизатора. Номинальной угловой разрешающей способности 21′ соответствует четкость в 115 элементов в строке, которая ограничивалась не апертурной характеристикой камер, а частотой дискретизации видеосигнала (в строчном направлении) и заданным шагом панорамной развертки. При угловом разрешении 21′ в ближней зоне могли быть обнаружены детали поверхности с размерами около 10 мм, а достоверно должны были различаться детали, имеющие размеры в несколько раз больше. Объективы камер были настроены на гиперфокальное расстояние, благодаря чему можно получить резкое изображение предметов, находящихся на расстоянии 800 мм и далее от иллюминатора, т. е. во всех зонах панорамного обзора, включая край посадочной платформы.
Основные параметры камеры:
| Число элементов в строке (без обратного хода) | 115 |
| Число строк в панораме | 517±13 |
| Число элементов в обратном ходе | 13 |
| Время передачи строки, с | 3,5 |
| Время передачи панорамы, мин | 30±0,9 |
| Диапазон передаваемых плотностей | 0-1,2 (1‚5) |
| Число уровней квантования видеосигнала | 64 (6 бит) |
| Масса камеры, кг | 5,8 (в том числе соли лития — 2,1 кг) |
| Потребляемая мощность, Вт | 5 |
Вот так выглядела необработанная панорама:
После устранения шумов данная панорама стала выглядеть так:
Некоторыми любителями были найдены пленки с необработанными 6-битными данными, по которым они самостоятельно проводили реконструкции. Наиболее известна работа Дона Митчела:
Им же проведена работа по реконструкции снимков «Венеры-10», «Венеры-13» и «Венеры-14».
А закончить свой рассказ я бы хотел впечатляющим цветным изображением с «Венеры-13». Хочется искренне верить, что тот прорыв, который советская школа сделала в космонавтике, несмотря на частые неудачи, не забудется и новое поколение российских ученых внесет не меньший вклад в дело изучения космоса.
P.S. Для всех интересующихся очень рекомендую сайт Дона Митчела, который не только обработал первоначальные фотоснимки Венеры, но и собрал массу уникальной информации о советских космических аппаратах и их научном оборудовании.
habr.com
Фотографии Венеры глазами аппарата Пионер
Солнечная система > Планета Венера > Фотографии Венеры > Венера глазами аппарата Пионер
Изучите качественные фотографии Венеры в высоком разрешении, показанные глазами аппарата Пионер из космоса с отображением деталей поверхности планеты.
Погода на Венере пасмурная и облачная или можно сказать очень облачная. Несмотря на то, что Венера похожа на Землю по размеру и массе, ее орбита немного ближе к Солнцу, что делает гораздо толще атмосферу и гораздо горячее поверхность. Толстая атмосфера была сфотографирована в ультрафиолетовом свете в 1979 году орбитальным аппаратом Пионер. Крайне неудобный климат Венеры, вероятно, вызывает парниковый эффект.
Для изучения планеты сверху и в облаках использовали орбитальный аппарат и несколько небольших зондов. Исследуйте другие фото Венеры в хорошем качестве.
Смотрите также: | ||||||||||||
Взгляд на Венеру | Венера-10 на Венере | Венера Маринера-10 | Кратерная ферма | |||||||||
Ударные кратеры в области равнины Лавинии | Венера глазами аппарата Пионер | Активный вулкан на Венере | 3D изображение горы Маат Монс на Венере | |||||||||
Вулкан на юго-востоке области Феб на Венере с данными по эмиссионности | Вулкан в регионе Фемида | Кратер Уитли, Венера | Место посадки Венера-10 | |||||||||
Венера глазами советского аппарата Венера-13 | Изображение поверхности планеты, полученное с аппарата Венера-14 | Поверхность облаков Венеры, заснятая Хабблом | Саг Кальдера Сакс Патера | |||||||||
v-kosmose.com
Фотографии Венеры: Взгляд на Венеру
Солнечная система > Планета Венера > Фотографии Венеры > Взгляд на Венеру
Удивительные первые фото Венеры в высоком разрешении, отправленные аппаратом из космоса с отображением взгляда на поверхность второй планеты от Солнца.
Посадочный модуль Советского Союза под названием Венера-9 успел сделать фотографию поверхности Венеры во время 53 минутной миссии на адской поверхности планеты. Это фото – одно из первых, которое отправили с поверхности чужой планеты на Землю. На снимке изображена поверхность Венеры, которая находится в 32 градусах южной широты и 291 градусе восточной. Посадочный модуль приземлился в 5:13 утра по всемирному координированному времени 22 октября 1975 и работал в течение 53 минут, позволив сделать и отправить единственное изображение поверхности.
Белый объект у основания изображения — часть высаживающегося на поверхность посадочного модуля. Искажение вызвано системой отображения устройства Венера. На фотографии в основном преобладают угловые и частичные изменения пород, произошедшие вследствие атмосферных влияний, их размеры составляют от 30 до 40 см в ширину, многие части таких пород уже находятся под поверхностью и частично закопаны в нее. Горизонт на фото Венеры из космоса виден в верхнем левом и правом углах.
Смотрите также: | ||||||||||||
Взгляд на Венеру | Венера-10 на Венере | Венера Маринера-10 | Кратерная ферма | |||||||||
Ударные кратеры в области равнины Лавинии | Венера глазами аппарата Пионер | Активный вулкан на Венере | 3D изображение горы Маат Монс на Венере | |||||||||
Вулкан на юго-востоке области Феб на Венере с данными по эмиссионности | Вулкан в регионе Фемида | Кратер Уитли, Венера | Место посадки Венера-10 | |||||||||
Венера глазами советского аппарата Венера-13 | Изображение поверхности планеты, полученное с аппарата Венера-14 | Поверхность облаков Венеры, заснятая Хабблом | Саг Кальдера Сакс Патера | |||||||||
v-kosmose.com
Морфология поверхности планеты Венера (6 фото)
ВВЕДЕНИЕ
Планета Венера относится к планетам земной группы и располагается между Меркурием и Землей. Размеры, масса и плотность Венеры чрезвычайно близки к таким же параметрам Земли, поэтому изучение Венеры может пролить свет на некоторые еще плохо известные моменты истории нашей планеты. Венера вращается в противоположную сторону по сравнению со всеми другими планетами, она покрыта мощной углекислой атмосферой и плотным слоем облаков, состоящих из капелек серной кислоты. Давление атмосферы у поверхности Венеры составляет почти 100 кг/см2, что в 100 раз больше, чем на Земле, а температура достигает почти +500 С. Ввиду таких условий поверхность Венеры может быть исследована только методом радиолокации, поэтому всю информацию мы получаем из радарных изображений.
Космические исследования Венеры начались в 1961 г. с полета советской АМС «Венера-1», пролетевшей в 100 тыс. км от планеты. После этого были полеты еще нескольких «Венер» и американских «Маринеров». В 1970 г. космический аппарат (КА) «Венера-7» впервые совершил на планету мягкую посадку, а в 1975 г. с КА «Венера-9» и «Венера-10» были получены панорамные изображения поверхности Венеры. В 1978 г. был запущен американский проект «Пионер-Венера», результатом которого стала топографическая карта, созданная на основе радарной съемки. С октября 1983 г. КА «Венера-15» и «Венера-16» начали радиолокационную съемку в масштабе 1 5 000 000, в результате которой было заснято все северное полушарие Венеры до широты в 30 . В 1990 г. США запустили КА «Магеллан», с которого было заснято 97% территории Венеры, а разрешение снимков на местности составляло 100-200 м, что намного выше, чем при съемках с КА «Венера-15, -16». Результаты анализа изображений, полученных с советских КА «Венера-15, -16» и американского «Магеллан» были основными, позволившими впервые не только создать карту рельефа Венеры, но и выделить основные типы структур, установив их морфологию, взаимоотношения между собой, в том числе и возрастные, и высказать идеи о возможном их происхождении. Дискуссии о генезисе структур поверхности Венеры будут продолжаться еще долгие годы.
ГЛАВНЫЕ МОРФОЛОГИЧЕСКИЕ ТИПЫ РЕЛЬЕФА ВЕНЕРЫ
Первая морфологическая карта части поверхности, составленная по материалам радарной съемки с КА «Венера-15, -16», была опубликована в 1986 г. Дальнейшие исследования подтвердили ее достоверность, внеся лишь дополнения. Миссия КА «Магеллан» позволила получить радарное изображение всей поверхности Венеры, а также дать характеристику расчлененности рельефа. Кроме того, была получена большая информация по радиофизическим свойствам рельефа, важная для интерпретации радарных снимков поверхности.
Поверхность Венеры состоит из двух основных типов рельефа: равнин, занимающих преобладающую площадь, и возвышенностей , доля которых не превышает 15% (рис. 1).
Общий вид Венеры. Составлен из различных радарных снимков. Коричневые оттенки характеризуют возвышенные участки, преимущественно тессеры; синие и зеленые — пониженные участки рельефа, занятые лавовыми полями. Снимок НАСА.
На этом радарном изображении поверхности Венеры равнины показаны в голубоватых тонах, а возвышенности — в светло-коричневых. Дело в том, что поверхность тессеры неровная, расчлененная, обладающая многочисленными плоскостями и гранями, отражающими радиоволны назад к источнику как бы зеркально. Это обусловливает повышенную радарную яркость тессеры. Взаимоотношение возвышенных и равнинных участков в первом приближении однозначно свидетельствует о более молодом возрасте равнин, сложенных обширными покровами базальтовых лав, напоминающих земные, обладающих пониженной вязкостью и как следствие растекающихся на большие расстояния. Возвышенные участки местности обладают разной морфологией, разными высотами и разным происхождением. Рассмотрим возвышенные типы местности более подробно.
Тессеры
Одним из наиболее интересных типов рельефа поверхности Венеры является тессера, занимающая примерно 8,3% поверхности, или 36 млн км2 (рис. 2).

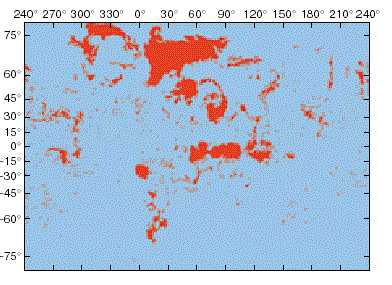

Схема распределения тессер (красный цвет) на поверхности Венеры (по М.А. Иванову, 1998)
Тессера (от греч. — черепица) представляет собой обширные пространства расчлененного рельефа, весьма четко выделяющегося на фоне всех остальных типов. Тессерные массивы группируются в четыре комплекса: Земля Афродиты, Земля Иштар, область Феба-Беты и Земля Лада. Размеры тессерных массивов составляют первые тысячи километров, что сравнимо с крупными горными районами Земли, например в Центральной Азии. Кроме крупных основных массивов тессеры существуют и небольшие ее участки, как бы острова в море базальтовых равнин, обладающих, как правило, темным радиоизображением. Размеры и площадь тессер сильно колеблются, но в среднем составляют не менее 60 тыс. км2.
Главной морфологической чертой тессер является сочетание различных по форме и размерам гряд, сильно различающихся по своим очертаниям и протяженности (рис. 3). Гряды могут быть линейными и протяженными длиной до многих сотен километров. А могут быть и острыми или, наоборот, закругленными, иногда и с плоской вершинной поверхностью, ограниченной вертикальными уступами, что напоминает сочетание ленточных грабенов и горстов в земных условиях (рис. 3,2 и 3). Само расположение гряд может быть линейным, когда гряды параллельны друг другу или размещаются кулисообразно (рис. 3,4), либо они изгибаются, образуя петли (рис. 3,1).
Характерные типы структурных рисунков тессеры: 1 — петельчатая структура, 2 — ортогональная структура, 3 — ленточные грабены, 4 — линейные гряды. Снимок КА «Магеллан». НАСА.
Структура типа венцов или короны. Видны также пояса трещин (белые линии). Снимок КА «Магеллан». НАСА. Полосчастость снимка связана с тем, что он «склеен» из нескольких изображений.
Нередко гряды напоминают сморщенную пленку застывшего киселя или канатные лавы базальтов Гавайских островов. Иногда гряды изгибаются наподобие шевронных складок, обладающих коленообразной формой. Высоты гряд составляют от 1,0-1,5 до 2 км, а уступов, ограничивающих грабены, — до 1 км. Борта грабенов нередко обладают ступенчатостью, напоминая земные ступенчатые грабены, например в Восточно-Африканской рифтовой системе. Один из довольно распространенных структурных рисунков тессеры характеризуется наличием напоминающих панцирь черепахи ромбов или прямоугольников, возвышающихся над пониженными участками. Эти понижения тем не менее всегда располагаются выше уровня равнин, обрамляющих тессеру. Тессеры такого типа часто пересекаются параллельными тонкими линиями: раздвигами, трещинами или грабенами. Местами можно наблюдать ортогональную структуру тессеры, образованную взаимно пересекающимися грядами и грабенами, что заставляет предполагать различные напряженные состояния в коре — от сжатия до растяжения.
Линейные гряды и пояса гряд развиты в пределах равнинных участков и образуют протяженные (до 2000 км и более) системы валообразных узких поднятий или гряд, группирующихся в пояса шириной в первые сотни километров. Ширина отдельной гряды или вала составляет километры, редко до 10 км, а на равнинах их ширина сокращается до 1 км. Светлые извилистые гряды на фоне более темного радиоизображения равнин представляют собой наиболее характерный рисунок поверхности Венеры и занимают около 70% ее площади. Размеры и типы гряд изменяются от района к району, но в целом уверенно опознаются различными исследователями.
Еще одним типичным структурным рисунком поверхности Венеры являются венцы или короны с трещинами, рельеф которых немного выше рельефа темных равнин (рис. 4). Венцы представляют собой структуры с концентрическим строением, осложненным радиальными трещинами. Кольцевое обрамление у венцов обычно неполное. Хорошо выраженными бывают несколько секторов, а в других оно может отсутствовать. Местами можно наблюдать, что кольцевые гряды являются как бы продолжением линейных или извилистых гряд, и это может свидетельствовать об одновременности их формирования.
Трещины разной длины и ширины , образующие пояса, очень широко распространены на поверхности Венеры и могут быть связаны с другими структурными формами рельефа, например с каньонами, которые напоминают земные континентальные рифты. Трещины нередко группируются в пояса, обладают примерно одинаковой шириной и тесно сближены между собой, проявляясь в виде светлых тонких линий в радарном изображении. В некоторых случаях наблюдается почти ортогональный рисунок взаимно пересекающихся трещин.
Еще одним распространенным типом местности являются кратеры с темными параболами , причем основную площадь занимают именно темные в радиоизображении параболы, общая площадь которых составляет почти 6% всей поверхности Венеры. Темный цвет парабол связан с тем, что сложены они покровом мелкообломочного материала мощностью до 1-2 м, образованным за счет выбросов из ударных кратеров. Возможна также переработка этого материала эоловыми процессами, так как на Венере установлены участки полосовидного эолового рельефа протяженностью в сотни километров.
Описанные выше типы рельефа поверхности Венеры развиты на фоне в целом темных в радиоизображении равнинных участков, уровень рельефа которых ниже, чем все перечисленные выше. Встречаются гладкие и лопастные равнины, занимающие до 10% поверхности Венеры. На первых нет гряд и трещин, и вся поверхность обладает однородным по интенсивности радарным отражением. Для вторых типичны языковидные выступы, как бы лопасти, различающиеся по радиояркости, которые могут быть интерпретированы как обширные лавовые покровы маловязких базальтов.
Возрастная последовательность и вещественный состав комплексов, слагающих различные типы рельефа, в настоящее время являются предметом дискуссии, и сейчас определена лишь их некоторая генеральная последовательность. Практически все исследователи единодушны в том, что наиболее древним комплексом являются горные породы, слагающие тессеру, которая перекрывается всеми остальными, по-видимому, более молодыми комплексами пород. Во многих местах впечатляют контакты тессеры и лавовых равнин, которые как бы затапливают все понижения в тессере, проникая далеко в глубь массива. Тессерные участки сильно деформированы, возможно, в несколько или по крайней мере в два этапа, так как наблюдаются две основные структурные формы: валы и гряды, с одной стороны, грабены и трещины — с другой. Внешний рисунок структуры тессеры по земным меркам должен свидетельствовать о большой пластичности пород, хотя бы на первом этапе. Но каков состав пород тессеры, пока остается неизвестным.
Более молодым является материал, который образует темные равнины с густыми трещинами и венцами (коронами), перекрываемыми другими, более молодыми комплексами, накладывающимися на тессеры. Равнины, скорее всего, сложены покровами и потоками базальтовых лав, после своего образования подвергшихся растяжению с формированием поясов и полей сравнительно тонких трещин. В некоторых местах наблюдается переход поясов трещин на материал тессеры. Дальше следуют комплексы равнин с трещинами и грядами, равнин с извилистыми грядами, гладких и лопастных равнин и комплекс кратеров с темными параболами.
Как мы видим, преобладают комплексы горных пород, слагающих равнинные участки Венеры. Состав этих пород сейчас определяется как базальтовый. Судя по огромным, сравнительно ровным пространствам, занятым этими базальтовыми покровами, лавы отличались очень малой вязкостью, иначе они бы не растекались так широко.
Распределение упомянутых выше комплексов по возрасту в настоящее время неоднозначно, так как остается неясным, повсеместно ли выделенные комплексы имеют один и тот же возраст, или в каждом конкретном районе существует своя возрастная последовательность. Установить истину сейчас еще не представляется возможным, так как нет правдоподобного сценария развития коры и мантии Венеры во времени.
Важными для установления возрастных соотношений комплексов на Венере являются количество и распределение на площади ударных кратеров. Всего на поверхности Венеры, по данным Г.Г. Шабера, Р.Г. Строма, Д.Д. Даусона, X.Дж. Моора, обнаружен 931 ударный кратер с диаметром более 0,5 км, так как разрешение на радарных снимках не позволяет выделять более мелкие. Обнаружено сходство всех кратеров с таковыми и на других планетах: они обладают либо центральной горкой, либо одним или несколькими кольцами, либо имеют многокольцевую структуру, как, например, самый большой кратер Мид диаметром 275 км. Важно отметить, что почти все кратеры Венеры хорошо сохранились и не переработаны какими-либо экзогенными процессами. Местами наблюдается лишь затопление некоторых кратеров лавами или пересечение их трещинами.
Многие исследователи полагают, что формирование поверхности Венеры произошло между 500 и 300 млн лет тому назад. Эта цифра не противоречит и характеру неизмененных ударных кратеров, имеющих случайное распределение на поверхности. Средняя плотность кратеров на Венере оказывается почти одинаковой на разных типах местности, а следовательно, и на различных возрастных комплексах. Только относительно более молодые лавовые гладкие и лопастные равнины содержат ударных кратеров на 35% меньше, чем на других типах местности. Анализ распределения ударных кратеров дал возможность А.Т. Базилевскому и Дж. Хэду предположить возраст тессер наиболее древним, старше 500 млн лет; возраст комплекса равнин 500- 300 млн лет; возраст комплекса гладких и лопастных равнин от 300 до 50-30 млн лет, то есть он растянут во времени, темные в радарном изображении выбросы из кратеров моложе 30 млн лет, так же как и лавы вулкана Маат. Такая стратиграфия известных комплексов горных пород Венеры, выделенных на основании типов рельефа, является, конечно, предварительной, но другой пока нет.
Историю формирования поверхностных структур Венеры в настоящее время можно изложить лишь в самой общей предварительной форме. Тем не менее российским и зарубежным исследователям удалось наметить некоторый общий сценарий. Следует отметить, что Венера, как и Земля, обладает также оболочечным строением. У Венеры есть кора мощностью около 30 км, мантия и, очевидно, ядро. Модели ее строения предполагают наличие частично расплавленных пород на глубинах от 250 до 500 км и достаточно твердой нижней мантии. Магнитное поле Венеры очень слабое или его нет вообще. Возможно, это связано с очень медленным вращением Венеры вокруг своей оси, а может быть, и с отсутствием такого внешнего ядра, как на Земле, обладающего свойством жидкости.
Первичная кора Венеры, скорее всего, базальтового, хотя, не исключено, местами и более разнообразного состава вплоть до гранитоидов, более 500 млн лет тому назад подверглась интенсивной деформации, сформировав тессеры, которые сейчас распространены на поверхности планеты в виде отдельных пятен — материков и островов. Что было причиной такой сильной деформации, сказать трудно, но все исследователи предполагают взламывание коры, возможно тогда более пластичной, восходящими конвективными струями, или плюмами, в мантии Венеры, что вызвало напряжения сжатия и растяжения и образование характерной структуры тессер.
В дальнейшем начались грандиозные излияния базальтовых лав из сохранявшей свой первичный состав верхней мантии, о чем свидетельствует повышенное содержание в этих породах К, U и Th. Излияния базальтов происходили неоднократно, а в периоды затишья вулканической деятельности лавовые равнины подвергались растяжению за счет охлаждения, и тогда формировались пояса трещин и гряд. Таким образом, данный этап формирования поверхности Венеры характеризовался огромным выделением тепла, мощнейшими излияниями лав и деформацией наиболее древних комплексов — первичной коры. Временной интервал был сравнительно коротким — между 500 и 300 млн лет. В дальнейшем подобной мощной эндогенной активности не было, хотя формировались отдельные вулканы и лавовые потоки базальтов, связанные с рифтами и грабенами, образующими протяженные пояса на Венере (рис. 5). Внутренние процессы как бы затихли, возможно, за счет истощения тепла. А экзогенные процессы на поверхности планеты были за последние 500 млн лет очень слабыми, о чем свидетельствуют неизмененные ударные кратеры. Современная вулканическая активность Венеры пока не доказана.
Вулкан Маат на поверхности Венеры. Компьютерное моделирование с использованием радарных снимков и данных альтиметрии. Снимок НАСА.
ЗАКЛЮЧЕНИЕ
Благодаря исследованию Венеры — сестры Земли по многим параметрам — с различных КА, но в первую очередь с КА «Венера-15», «Венера-16» и «Магеллан», составлена полная (98%) карта поверхности Венеры в радарном изображении, что позволило выделить разнообразные типы местности, установить их структуру, примерные возрастные соотношения и наметить в общем виде историю развития за последние 0,5 млрд лет. Что было до этого, то есть на протяжении 4,0 млрд лет, остается неизвестным.
Те структурные формы, которые наблюдаются на Венере, в большинстве своем неизвестны на Земле, кроме рифтов и лавовых потоков. Вполне возможно, что местности типа тессер и лавовых равнин существовали и на Земле, но в раннеархейское время, то есть в интервале 4,0-3,0 млрд лет назад, когда земная кора еще только формировалась, была тонкой, а под ней находилась расплавленная или сильно разогретая мантия. Современные знания о Венере — это огромный прорыв в науке о планетах.
