технические характеристики, варианты и модификации, фото
Так уж традиционно сложилось, что в нашей армии уделяется достаточно мало внимания пистолетам. Командование довольно справедливо предполагает, что «погоду делают» вовсе не они, а автоматическое оружие и снайперские винтовки. Но в некоторых случаях пистолеты необходимы, причем яснее прочих об этом говорит опыт спецподразделений, которые чаще всего работают в городах. Одним из наиболее ярких представителей современной оружейной школы является ГШ-18. Пистолет этот объединяет в себе привычную простоту и надежность с высокой эргономикой и боевыми качествами.
Популярность его в армейской и правоохранительной среде достаточно высока. Дело в том, что пистолет ГШ-18, ресурс которого немногим ниже, нежели чем у легендарного «Макарова», обладает неплохой эргономикой, сравнимой с показателями лучших иностранных аналогов. Стоит же он в несколько раз меньше (даже без учета импортной наценки). Заметим, что в Туле некоторое время выпускался пистолет ГШ-18 травматический под патрон .
Выпуск в настоящее время прекращен, причем связано это как с определенными изменениями в законодательстве (запрет на производство массово-габаритных макетов и травматического оружия на основе боевых образцов), так и с деятельностью народных умельцев. Выступы в стволе спиливаются, пистолет становится боевым. Правда, стрелять из такой «самоделки» довольно опасно, так как оружие в этом случае отличается свободным ходом затвора, что, в сочетании с полноценным .45 калибром, может привести к разрушению всей затворной группы. Не следует путать с ним пневматический пистолет ГШ-18, который к боевому оружию отношения не имеет вообще никакого.
Как оружейники пришли к идее создания этого пистолета?
Создан ГШ-18 был в конце 90-х годов в Туле. Создатели – оружейники Грязев и Шипунов.
Предполагалось, что по пробивной способности пуля нового оружия будет равна стандартному патрону «Парабеллум», в то время как ее останавливающую способность нужно было оставить на уровне американского .45 АСР. Что же касается пистолета Макарова, на то время массово использовавшегося отечественными силовыми структурами, то для своего времени это оружие было весьма удачно, но его слабый патрон портил всю картину.
Основные вехи создания патрона
А потому туляки в инициативном порядке сконструировали свой ГШ-18. Пистолет был предложен на государственном конкурсе. Но до того им пришлось проделать массу работы, чтобы их оружие не выглядело хуже изделий основных конкурентов.
С самого начала оружейники вплотную занялись вопросом конструирования патрона ПБП (бронебойного). За основу был взят стандартный патрон от «Макарова», но сама его конструкция во многом была взята из уникального дозвукового СП-5. Было принято смелое решение – увеличивать характеристики патрона за счет наращивания дульной энергии и использования мощного стального сердечника. Для этого мастера предложили использовать полиэтиленовую пулевую рубашку. На носике пули заметен оголенный сердечник из упрочненной термически оружейной стали.
Выяснилось, что скорость пули в момент выстрела сразу возросла с 300 до 500 м/с. Кроме того, новый патрон мог без проблем использоваться в старых ПМ и новых ПММ. Пробивное же действие пули возросло на порядок. Так, стандартный патрон от «Макарова» на десяти метрах позволял более-менее уверенно пробивать только 1,5 мм стального листа. С новым боеприпасом ПМ с тех же самых десяти метров позволял уверенно пробивать уже 5 мм стали! Так почему же создатели все равно пришли к идее использования натовского «Парабеллума» в своем ГШ-18? Пистолет ведь уже был явно не хуже своих зарубежных конкурентов!
Переход на «Парабеллум»
Дело в том, что использование патрона от «Макарова» все равно вело в тупик, так как у данного боеприпаса был практически полностью исчерпан резерв модернизации. Импульс 9х19 «Парабеллум» в полтора раза превосходил таковой у отечественного аналога. Нужно отметить, что к тому времени в Ижевске уже производились «Грачи» под этот патрон.
Но вот качество боеприпасов Ульяновского и Тульского патронных заводов конструкторов категорически не устраивало. Кроме того, оружейникам не нравилась их базовая конструкция.
А потому они принимают вполне логичное решение. Взять за базу оба варианта: американский и отечественный «Парабеллум», но в отношении самой конструкции патрона использовать наработки, полученные в ходе создания ПБП. Как и в предыдущем случае, пуля имеет биметаллическую оболочку и сердечник из термически упрочненной стали. Ее масса составляет всего лишь 4,1 г (у иностранных вариантов «Парабеллума» — до 7,5 г). За счет этого удалось увеличить дульную скорость до 600 м/с. Новый патрон получил индекс ГРАУ 7Н31. Он обеспечивает уверенное пробитие стального листа толщиной 15 мм с дистанции восемь метров.
Первичные работы
Грязев решил не отступать от добрых традиций советских и российских оружейников: предполагалось создать легкий, надежный, многоцелевой пистолет (ГШ-18). Технические характеристики его предполагалось вывести на такой уровень, чтобы его можно было с равным успехом использовать как в МВД, так и в армейских подразделениях.
Чтобы суметь достичь этой цели, конструктор перед началом работ провел вдумчивый анализ отечественных и зарубежных разработок. Его внимание сразу привлек австрийский «Глок-17», у которого был ряд любопытных особенностей. Во-первых, полимерная рамка, во-вторых, УСМ, который перед выстрелом автоматически устанавливается на самовзвод. Грязева также привлекла идея, при которой на самом корпусе пистолета не было никаких видимых предохранителей.
При накате затвора осуществляется полувзвод ударника: ударник, расположенный на кожухе-затворе, соединяется с шепталом, после чего возвратная пружина ведет затвор до пенька ствола. Интересно, что боевая пружина при этом постоянно наполовину сжата. Выстрел происходил при нажатии на спусковой крючок, когда она полностью сжималась, а ударник срывался с шептала. Так какие же идеи решено было перенести в новый пистолет ГШ-18? Технические характеристики его напоминают австрийского «родственника» в некоторых случаях.
Основные идеи ГШ
Во-первых, Грязев решил сделать в новом оружии такую же пластиковую рамку, внедрить полувзвод, а также отказаться от идеи внешних предохранителей, которые выступают над корпусом пистолета и могут помешать его быстрому извлечению из кобуры.
Некоторые конструктивные особенности
Автоматика оружия использует принцип короткого хода ствола, который позволяет использовать более короткий и легкий затвор. Что касается запирания ствольного канала, то Грязев сразу же решил не использовать для этой цели отдельную деталь. Напомним, что такая конструкция характерна для пистолетов «Вальтер» Р.38, «Беретта» 92 и отечественного ПС «Гюрза». Он справедливо рассудил, что в мировой оружейной практике хватает удачных примеров того, как запирание ствола осуществляется его перекосом (в системах «Браунинга»), или его поворотом. Последнее характерно для оружия, которое было изобретено чешским оружейником Карелом Крнкой.
Сразу же не получилось реализовать запирание ствола перекосом, как это реализовано в «Глоке». Привлекательность такого способа как раз в том, что он не требует использования отдельных деталей, а также в том, что при перекосе казенник опускается к магазину, что значительно упрощает механизм досылания патрона. Тогда конструктор решил использовать вариант с «серьгой», который первоначально использовался в пистолете ТТ. Он характеризовался большим КПД, но сравнительных испытаний в жестких условиях такой пистолет ГШ-18 не выдержал.
Поворот ствола, который наиболее удачно реализован в «Штейер» М 1912, также повторить не удалось. Оказалось, что требуемый радиус поворота – более 60 градусов, а потому для преодоления такого расстояния механизм затрачивает много энергии, преодолевая повышенную силу трения. Пришлось уменьшать угол поворота до 18 градусов, а для надежности запирания делать сразу десять боевых упоров. Этот факт, в сочетании с используемой в конструкции полимерной рамкой, позволяет значительно снизить отдачу при выстреле.
Особенности конструкции УСМ

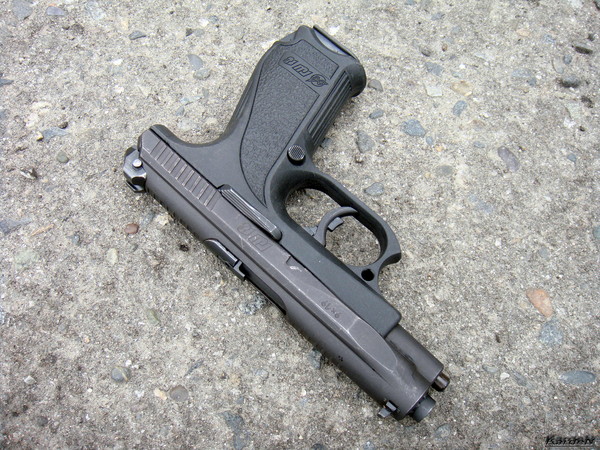

Пистолет ГШ-18, технические характеристики (фото оружия мы приводим в статье), получил от создателя УСМ двойного действия. Предварительно (при движении затвора) ударник ставится на полувзвод. Доводка осуществляется в тот момент, когда пользователь нажимает на спусковой крючок, «додавливая» предохранитель. Следует заметить, что несколько иной принцип использует спортивный пистолет ГШ-18. Спорт накладывает некоторые ограничения на стрельбу, а потому его отличает пара деталей: спуск намного туже, а предохранитель скидывается его полным поворотом вокруг своей оси.
Кстати, идея применения полувзвода ударника в пистолете сразу пришла на ум конструктору. Этот метод был впервые использован Карелом Крнкой на модели «Рота», а уж после того возрождена Глоком с учетом современной специфики.
Напомним, что на «Глоках» при откате затвора сжатия самой боевой пружины сразу же не происходит. В начальной стадии наката этого сжатия также не происходит, и лишь при полном приближении к своему переднему положению через ударник она стопорится шепталом. На обратном пути возвратная пружина, которая сильнее боевой, преодолевает ее сопротивление и возвращает затвор в исходное положение, причем боевая пружина сжимается при этом примерно наполовину.
Но именно эта идея у туляков «не прокатила». В тяжелых условиях и при сильном загрязнении возвратная пружина далеко не всегда может преодолеть сопротивление боевой, а это грозит неработоспособностью оружия или сильными задержками при стрельбе в лучшем случае. Грязев решил сделать все по-своему.
Итак, ГШ-18 — пистолет (фото его есть в статье), который предполагает стандартную схему: при отводе затвора боевая пружина сжимается полностью. Под действием возвратной и боевой пружин в начале наката крышка кожуха-затвора идет вперед, попутно выталкивая патрон из магазина в патронник.
Ударник при этом фиксируется на шептале, а затвор, под действием одной только возвратной пружины, доходит до крайнего своего положения. В общем и целом при этой схеме ударник также остается на полувзводе, но использованные при этом решения выглядят более практично и «элегантно».
Магазин, прочие характеристики
Использован стандартный двухрядный, с шахматным расположением патронов магазин, на выходе из которого патроны выстраиваются в один ряд. Такое решение позволяет существенно упростить компоновку прочих элементов оружия, особенно тяги спускового крючка. Конечно, при такой схеме значительно улучшается досылание патронов из магазина в патронник. Кроме того, пистолет Грязева-Шипунова (ГШ-18) получил весьма мощную возвратную пружину, которая гарантирует подачу патронов и боеспособность оружия в любых условиях. Магазинная застежка смонтирована позади спусковой скобы, ее легко перекинуть в нужную сторону. Достаточно слегка нажать на нее, чтобы магазин выпал под действием собственного веса..thumb.jpg.5faddb20084a5e3467baee3fba52eb25.jpg)
Вообще, именно эти характеристики пистолета ГШ-18 нравятся всем владельцам данного оружия. Не исключены ситуации потери магазина в бою, что может закончиться довольно печально.
Проблемы и их решения
При первых же испытаниях были выявлены крайне серьезные проблемы: иногда кожух-затвор полностью терял свою энергию и останавливался, уткнувшись зубом экстрактора в донце патрона. Обиднее всего было то, что пройти затвору оставалось всего-то полтора миллиметра. Но при этом пружине уже не хватало энергии. Это тупиковое положение Грязевым было обойдено просто: он придумал использовать извлекатель без пружины. Его зуб принудительно заводится в проточку патрона при вращении ствола. Ударник, проходя при выстреле в специальное отверстие, сцепляет извлекатель с гильзой и удерживает ее до удара об отражатель.
Произведение выстрела, прицельные приспособления
Когда палец давит на спусковой крючок, он сперва нажимает небольшой рычажок автоматического предохранителя.
Если давление сохраняется и увеличивается, происходит выстрел. Выступающий ударник (примерно на 1 мм), который выходит за пределы пистолета только при нахождении на полувзводе, визуально и на ощупь помогает определить готовность оружия к бою. Спусковой ход – не более пяти миллиметров, что является неплохим показателем для служебного оружия. Усилие на спусковом крючке составляет порядка двух килограммов.
Какие прицельные приспособления получил пистолет ГШ-18? Отзывы говорят о следующих элементах: сменная мушка и целик, причем последний смонтирован на самом кожухе-затворе. Особой популярностью пользуются отдельно продающиеся мушки с вставками трития (светящиеся в темноте). Кроме того, на пистолете есть крепления для монтажа лазерного целеуказателя (такой вариант есть на фото в статье).
Основные характеристики производственного цикла
Трудоемкость выпуска «русского Глока» раза в три меньше, чем у стандартной полицейской «Беретты». Разумеется, что это положительно влияет на стоимость оружия.
Основную роль в упрощении и удешевлении производства играет непосредственно рамка, которая выпускается методом простого литья из прочного полимера. Продолжительность этого процесса занимает всего пять минут. Прочность получившейся в результате такого литья рамки проверяется в ходе жестких тестов. Использование большого количества полимеров позволило добиться небывало малого веса оружия: всего 0,47 кг без магазина.
Кожух-затвор – вторая по трудоемкости исполнения деталь пистолета. Для упрощения производства сам кожух и затвор являются отдельными деталями, которые можно разъединить при очистке. Сам кожух делают из штампованного металлического листа с последующей его доводкой на металлорежущих станках. Все это позволило значительно упростить и удешевить процесс производства.
Преимущества перед зарубежными моделями
Если смотреть на отечественные образцы, то, в сравнении с западным оружием, преимущества имеет именно пистолет ГШ-18: настрел его немногим уступает классическому «Макарову», но при этом модель чрезвычайно легкая, приемистая и эргономичная.
Сравните сами: практически все боевые пистолеты НАТО с патронами и магазином весят более килограмма, в то время как масса ГШ – всего 800 грамм. С дистанции до 20 метров он позволяет уверенно поражать цель в бронежилете третьего класса защиты.
На дальности до 50 метров пистолет позволяет пробивать до 30 слоев кевлара, при этом пуля сохраняет высокое останавливающее действие. Наилучшие характеристики показывает патрон 7Н31. Пистолет ГШ-18 с глушителем действительно позволяет стрелять практически бесшумно из-за продуманной конструкции патронов дозвукового типа.
При стрельбе его практически не уводит вверх, так как энергия расходуется на поворот ствола. Из-за этого оружие любят спортсмены, так как в соревнованиях на реальную скорострельность оно помогает получить отличные результаты. Преимущество еще и в том, что он прекрасно работает со всей номенклатурой отечественных и зарубежных патронов «Парабеллум». Высокая начальная скорость пули позволяет вносить меньшее упреждение при стрельбе по движущимся мишеням.
Благодаря продуманной, эргономичной форме, которая выделяет пистолет в среде отечественных разработок, он прекрасно лежит в руке даже без использования индивидуальных накладок на щечки. В сочетании с малой массой это позволяет долгое время вести стрельбу даже в боевых условиях, не опасаясь утомления.
Некоторые недостатки
Всем ли хорош ГШ-18 (пистолет)? Недостатки есть и у него. Во-первых, страдает качество изготовления. Многие владельцы жалуются, что у совершенно новых пистолетов обтерт и обшарпан пластик. Куда хуже то, что снарядить магазин в боевых условиях нереально: губки его слишком острые, он очень узкие. Для проведения этого мероприятия нужен экстрактор.
Так что в реальном бою объем боеприпасов для этого оружия может измеряться исключительно числом заряженных магазинов. Есть ли еще проблемы у ГШ-18 (пистолет)? Недостатки заключаются еще и в крайне некачественной обработке многих внутренних поверхностей оружия. На это особенно жалуются спортсмены.

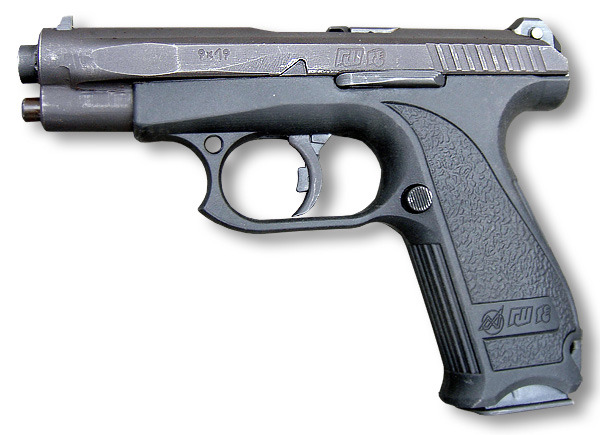

ГШ-18, пистолет
Компания участник: Конструкторское бюро приборостроения им. академика А. Г. Шипунова, АО
Автоматика ГШ-18 работает за счёт энергии отдачи при коротком ходе ствола. Запирание осуществляется поворотом ствола на 10 боевых упоров, угол поворота при запирании составляет 18 градусов. Такая схема позволяет резко уменьшить габариты оружия, но применяется весьма редко. Поворот ствола происходит при его продольном перемещении в процессе отката-наката, за счёт взаимодействия выступа на казённой части ствола с копирным пазом вкладыша рамки пистолета. Отражение стреляной гильзы производится неподвижным отражателем вверх назад через окно в затворе. Экстракция осуществляется подвижным в вертикальной плоскости выбрасывателем, который одновременно обеспечивает одну из степеней предохранения. При незапертом канале ствола выбрасыватель занимает верхнее положение и перекрывает отверстие, по которому двигается ударник. При полном запирании выбрасыватель принудительно снижается скосом на казённой части ствола, входит в полное зацепление с фланцем гильзы и таким образом обеспечивает доступ ударника к капсюлю.
До встерчи гильзы с отражателем выбрасыватель удерживается в нижнем положении ударником, находящимся после выстрела в переднем положении. Выбрасыватель освобождается при накате затвора, когда ударник встаёт на боевой взвод. В верхней части выбрасывателя имеется своеобразный «козырёк», направляющий отражённую гильзу в безопасном для стрелка направлении. УСМ ГШ-18 ударниковый с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок. Ударник с боевой пружиной вставляются в отверстие личинки затвора. Спусковой механизм агрегатирован и легко извлекается из рамки пистолета без применения инструмента. Спусковой механизм состоит из спускового крючка с автоматическим предохранителем и тягой, отражателя, подпружиненного шептала, разобщителя и П-образной пружины разобщителя. Боевая пружина одновременно является пружиной спускового крючка, возвращающей его в переднее положение после взведения затвора. Взведение боевой пружины и забег ударника за шептало происходит в процессе отката подвижных частей.
Постановка ударника на боевой взвод осуществляется при накате затвора. Взведённый ударник выступает примерно на 1 мм за задний срез затвора, обеспечивая контроль состояния УСМ визуально и на ощупь в условиях недостаточной освещённости. На самых первых образцах ГШ-18, ещё до полигонных испытаний, была выявлена возможность непостановки ударника на боевой взвод при недостаточно энергичном взведении затвора. Впоследствии этот недостаток был устранён и на последних пистолетах зуб ударника заходит за шептало ещё до того, как досылатель личинки затвора заходит за очередной патрон в магазине.
При нажатии на спусковой крючок происходит выключение автоматического предохранителя, довзведение ударника (свободный ход примерно 5 мм) и снижение шептала вследствие его взаимодействия с поверхностью разобщителя. При снижении шептала ударник срывается с боевого взвода и, устремляясь вперёд под действием боевой пружины, разбивает капсюль – происходит выстрел. При откате подвижных частей происходит отпирание канала ствола, извлечение-отражение стреляной гильзы и взведение боевой пружины.
В самом начале отката происходит поперечное перемещение разобщителя, взаимодействующего с личинкой затвора, шептало освобождается и под действием своей пружины занимает верхнее положение. При накате затвора ударник встаёт на боевой взвод, очередной патрон досылается в патронник, и канал ствола запирается. При отпускании спускового крючка он занимает переднее положение. Боевая пружина при этом воздействует на него через ударник, стоящий на боевом взводе. При отпускании спускового крючка включается одна из степеней предохранения пистолета – скос на шептале «ложится» на разобщитель, делая невозможным дальнейшее снижение шептала и срыв ударника с полувзвода при ненажатом спусковом крючке. Ещё одну степень предохранения разобщитель обеспечивает при недоведённом в крайнее переднее положение затворе. В этом случае разобщитель работает по своему прямому назначению и, будучи отжат в сторону личинкой затвора, позволяет ударнику довзвестись, но снижение шептала при этом не произойдёт.
Рамка пистолета выполнена из стеклонаполненного полиамида «Армамид ПАСВ30-30МТУ», методом литья под давлением, со стальными вставками, что и предопределило малый вес оружия, и некоторое снижение отдачи благодаря демпфирующим свойствам самого пластика.
На рукоятке имеется отверстие для крепления страховочного, так называемого, револьверного ремня. Конструкция передней части рамки предусматривает возможность установки лазерного целеуказателя. Затвор штампосварный, из стального листа, с жестко укрепленной вставкой в месте сцепления со стволом и извлекаемым при разборке затворным блоком, в котором смонтированы ударник и выбрасыватель. Боевая личинка затвора отделяется от него для извлечения ствола. В передней части затвора неподвижно закреплена вкладная муфта с боевыми упорами. На первых образцах пистолета передний торец затвора закрывался крышкой, присоединяемой к дульной части ствола с помощью сухарного соединения. В дальнейшем от крышки отказались за ненадобностью, и пистолет приобрёл характерный внешний вид, благодаря которому ГШ-18 невозможно спутать ни с каким другим пистолетом.
Прицельные приспособления состоят из нерегулируемого целика, расположенного на затворном блоке (что критики пистолета считают недостатком, так как со временем затворный блок может разболтаться в затворе и точность прицеливания и стрельбы упадет) и регулируемой по горизонтали мушки.
Приведение оружия к нормальному бою в вертикальной плоскости осуществляется подбором мушки нужной высоты. Для обеспечения возможности прицеливания в условиях низкой освещённости предусмотрена возможность установки на мушку и целик светящихся капсул. Упрощённый вариант прицельных приспособлений предполагает наличие белых марок на мушке и целике. С целью исключения световых бликов на поверхность затвора между целиком и мушкой нанесены поперечные риски. От привычных всем прицельных приспособлений пистолета Макарова прицел ГШ отличается, прежде всего, увеличенными угловыми размерами (условно шириной) мушки и прорези целика. Прицел полностью обеспечивает точное и удобное прицеливание из пистолета.
Технические характеристики
| Калибр, мм | 9 |
| Длина, мм | 183 |
| Длина ствола, мм | 103 |
| Ширина по затвору, мм | 33 |
| Высота, мм | 133 |
| Масса пули ПБП, г | 4,2 |
| Начальная скорость пули ПБП, м/с | 600 |
| Применяемый патрон | 9х19par |
| Масса без магазина, кг | 0,47 |
| Вес с неснаряженым магазином, кг | 0,58 |
| Ёмкость магазина, патронов | 18 |
| Шаг нарезов (полигональные, правые, 6), мм | 250 |
Видео
youtube.com/embed/9lwJTriLx8g» frameborder=»0″ allowfullscreen=»»/>Поля, обязательные для заполнения
Контактное лицо
Телефон
Сообщение
Этот сайт защищен reCAPTCHA, и к нему применяются Политика конфиденциальности и Условия использования услуг Google.
Блоги
Александр Храмчихин
Почему РФ не вмешивается в израильско-сирийский конфликт
Конфликт Израиля и Сирии идет, затухая и разгораясь, уже 75 лет
Евгений Ясаков
IХ Специализированная выставка «КРИМИНАЛИСТИКА»
Приглашаем Вас принять участие в IX Специализированной выставке «КРИМИНАЛИСТИКА», которая состоится в период с 23 по 24 …
Виктор Литовкин
Китай готовится к войне с США
США занимается поиском сообщников для реализации своих целей в Азии
Михаил Делягин
Правительство Мишустина – правительство единомышленников
Отчет председателя правительства в Госдуме был, без преувеличения, триумфальным
Видео дня
Военная приемка.
«Охота на «Леопардов»
Фоторепортаж
Уральский завод гражданской авиации получит новый производственный корпус
Интервью
Профессии Ростеха: дизайнер радиосистем
технические характеристики, варианты и модификации, фото. Недостатки пистолета ГШ-18
Так уж сложилось, что пистолетам в нашей армии уделяется мало внимания. Командование справедливо полагает, что «погоду делают» не они, а автоматы и снайперские винтовки. Но в некоторых случаях необходимы пистолеты, а опыт спецподразделений, которые чаще всего работают в городах, нагляднее остальных. Одним из самых ярких представителей современной оружейной школы является ГШ-18. Этот пистолет сочетает в себе привычную простоту и надежность с высокой эргономикой и боевыми качествами.
Его популярность в армейской и правоохранительной среде достаточно высока. Дело в том, что пистолет ГШ-18, ресурс которого несколько ниже, чем у легендарного Макарова, обладает хорошей эргономикой, сравнимой с лучшими зарубежными аналогами.
Стоит в разы меньше (даже без учета импортной наценки). Отметим, что в Туле некоторое время выпускался травматический пистолет ГШ-18 под патрон .45 Резина. От боевого он отличался незначительно, в основном за счет упрощенной конструкции и наличия выступов в канале ствола, делавших невозможной стрельбу боевыми патронами.
Выпуск в настоящее время прекращен, и это связано как с определенными изменениями в законодательстве (запрет на производство серийных макетов и травматического оружия на базе боевых моделей), так и с деятельностью народных умельцев. Выступы в стволе спиливаются, пистолет становится боевым. Однако стрелять из такой «самоделки» достаточно опасно, так как оружие в этом случае отличается свободным ходом затвора, что в сочетании с полноценным калибром .45 может привести к разрушению всего затвора группа. Не путайте с ним пневматический пистолет ГШ-18, который вообще не имеет отношения к боевому оружию.
Как оружейникам пришла в голову идея создания этого пистолета?
Создан ГШ-18 в конце 90-х в Туле.
Создатели — оружейники Грязев и Шипунов. Как они пришли к идее его создания? Дело в том, что к середине 1980-х практически все основные армии мира широко использовали средства индивидуальной защиты второго и третьего класса (бронежилеты). Стандартные ПМ с их пробитием не справлялись. Армии срочно требовалось новое оружие, из которого можно было бы поражать ростовые цели в бронежилете на расстоянии до 25 метров, при этом пуля должна была сохранять достаточное останавливающее действие на расстоянии до 50 метров. Итак, исходные требования к ГШ-18 сформировались. Пистолет требовался армии, а потому должен был быть еще и очень надежным.
Предполагалось, что пробивная способность нового оружия будет равна стандартному патрульному «Парабеллуму», а его останавливающее действие нужно было оставить на уровне американского .45 ACP. Что же касается пистолета Макарова, который в то время массово использовался местными силовыми структурами, то это оружие для своего времени было очень удачным, но всю картину портил его слабый патрон.
Конечно, к тому времени оружейники уже создали усовершенствованные патроны калибра 9х18 мм, но и они имели ряд недостатков. Так что их использование в старых ПМ было невозможно.
Основные вехи создания патрона
Поэтому туляки предприимчиво сконструировали свой ГШ-18. Пистолет был предложен на государственный конкурс. Но перед этим им пришлось проделать большую работу, чтобы их оружие выглядело не хуже продукции основных конкурентов.
С самого начала оружейники занялись вопросом конструкции патрона ССБ (бронебойного). За основу был взят штатный патрон от Макарова, но его конструкция во многом была взята от уникального дозвукового СП-5. Это было смелое решение повысить характеристики патрона за счет увеличения дульной энергии и использования мощного стального сердечника. Для этого мастера предложили использовать полиэтиленовую рубашку. На сопле пули виден оголенный сердечник из закаленной термически бронированной стали. Такая конструкция давала множество преимуществ.
Оказалось, что скорость пули в момент выстрела сразу увеличилась с 300 до 500 м/с. Кроме того, новый патрон можно было без проблем использовать как в старых ПМ, так и в новых ПММ. Пробой пули увеличился на порядок. Так, штатный патрон от «Макарова» на десяти метрах позволял более-менее уверенно пробить всего 1,5 мм стального листа. С новым боеприпасом ПМ с тех же десяти метров позволял уверенно пробить 5 мм стали! Так почему же создателям все-таки пришла в голову идея использовать натовский Парабеллум в своем ГШ-18? Пистолет уже был явно не хуже зарубежных конкурентов!
Переход на Парабеллум
Дело в том, что использование патрона от Макарова все же завело в тупик, так как этот боеприпас почти полностью исчерпал модернизационный задел. Импульс 9х19 «Парабеллум» в полтора раза выше, чем у отечественного аналога. Следует отметить, что к тому времени в Ижевске уже выпускались «Грачи» под этот патрон. А вот качество патронов Ульяновского и Тульского патронных заводов конструкторов категорически не устраивало.
Кроме того, оружейникам не понравилась их принципиальная конструкция.
Так что они принимают вполне логичное решение. Возьмите за основу оба варианта: американский и российский «Парабеллум», но в отношении конструкции патрона используйте результаты, полученные при создании ПСП. Как и в предыдущем случае, пуля имеет биметаллическую оболочку и сердечник из термоупрочненной стали. Его масса составляет всего 4,1 г (у зарубежных вариантов «Парабеллума» — до 7,5 г). За счет этого удалось увеличить начальную скорость снаряда до 600 м/с. Новый патрон получил индекс ГРАУ 7Н31. Он обеспечивает уверенный прорыв стального листа толщиной 15 мм с расстояния восьми метров.
Основная работа
Грязев решил не отступать от добрых традиций советских и российских оружейников: было задумано создать легкий, надежный, многоцелевой пистолет (ГШ-18). Технические характеристики его предполагалось довести до такого уровня, чтобы его можно было с одинаковым успехом использовать как в МВД, так и в армейских подразделениях.
Для достижения поставленной цели конструктор перед началом работ провел вдумчивый анализ отечественных и зарубежных разработок. Его внимание сразу привлек австрийский «Глок-17», имевший ряд любопытных особенностей. Во-первых, полимерная рамка, во-вторых, УСМ, который перед выстрелом автоматически устанавливается на самовзвод. Привлекало Грязева и то, что на самом корпусе пушки не было видимых предохранителей.
При накате затвора барабаны взводятся наполовину: ударник, расположенный на кожухе затвора, соединяется с шепталом, после чего возвратная пружина приводит затвор в пенек ствола. Интересно, что винтовая пружина всегда сжата наполовину. Выстрел происходил при нажатии на спусковой крючок, когда он был полностью нажат, а ударник отрывался от шептала. Так какие же идеи было решено перенести в новый пистолет ГШ-18? Его технические характеристики в некоторых случаях напоминают австрийского «родственника».
Основные идеи ГШ
Во-первых, Грязев решил сделать в новом оружии такую же пластиковую рамку, ввести полувзвод и отказаться от идеи внешних предохранителей, которые выступают над корпусом орудия и могут предотвратить его быстрое извлечение из кобуры.
Как и у Глока, отечественный оружейник решил отказаться от идеи с открытым спусковым крючком, что позволило упростить конструкцию оружия и сделать его заметно легче. Наконец, в этом случае вы сможете максимально прижать его к руке. Низкое положение, которое имеет пистолет ГШ-18 при стрельбе, позволяет значительно уменьшить отдачу, что очень положительно сказывается на технике и точности стрельбы.
Некоторые особенности конструкции
Автоматика оружия использует принцип короткого хода ствола, что позволяет использовать более короткий и легкий затвор. Что касается запирания ствола, то Грязев сразу решил не использовать для этой цели отдельную деталь. Напомним, что такая конструкция характерна для пистолетов «Вальтер» Р.38, Беретта 92 и отечественных ПС «Гюрза». Он справедливо рассудил, что в мировой оружейной практике достаточно удачных примеров, как запирание ствола происходит его перекосом (в системах Браунинга), или его поворотом. Последнее характерно для оружия, которое изобрел чешский оружейник Карел Крнка.
Сразу не получилось реализовать запирание ствола в перекосе, как это реализовано в Глоке. Привлекательность этого способа именно в том, что он не требует использования отдельных деталей, а также в том, что казенная часть опускается к магазину, что значительно упрощает механизм досылания патрона. Тогда конструктор решил использовать вариант с «серьгой», который изначально применялся в пистолете ТТ. Отличался высокой эффективностью, но сравнительных испытаний в суровых условиях такой пистолет ГШ-18 не выдержал.
Не удалось повторить и поворот ствола, наиболее удачно реализованный в «Штайере» М 1912. Выяснилось, что необходимый радиус поворота составляет более 60 градусов, и поэтому для преодоления этого расстояния механизм тратит много энергии, преодолевая повышенную силу трения. Пришлось уменьшить угол поворота до 18 градусов, а для надежности запирания сделать всего десять боевых упоров. Этот факт в сочетании с используемой в конструкции полимерной рамкой позволяет значительно снизить отдачу на выстрел.
Дело в том, что короткий оборот ствола передает значительную часть энергии на боевые упоры, а полимерный корпус эффективно рассеивает возникающие при этом колебания.
Особенности конструкции УСМ
Пистолет ГШ-18, технические характеристики (фото оружия приводим в статье), полученные от создателя УСМ двойного действия. Предварительно (при движении затвора) ударник ставится на пол. Отладка осуществляется в тот момент, когда пользователь нажимает на курок, «додавливая» взрыватель. Следует отметить, что несколько иной принцип использует спортивный пистолет ГШ-18. Спорт накладывает некоторые ограничения на стрельбу, а потому отличается парой деталей: спуск гораздо более тугой, а предохранитель сбрасывается полным его вращением вокруг своей оси.
Кстати, конструктору сразу пришла в голову идея использовать в оружии полувзводной ударник. Этот метод впервые применил Карел Крнка на модели Roth, а после этого его возродил Glock с учетом современной специфики. Напомним, что у «Глока» при отводе затвора сжатия самой боевой пружины сразу не происходит.
В начальной стадии этого сжатия также не происходит, и только при полном подходе к своему переднему положению через ударник он останавливается шепталом. На обратном пути возвратная пружина, более сильная, чем боевая, преодолевает ее сопротивление и возвращает затвор в исходное положение, а боевая пружина сжимается примерно наполовину.
Но именно эту мысль туляки «не сдавали». В тяжелых условиях и при сильном загрязнении возвратная пружина не всегда может преодолеть сопротивление боя, а это грозит неработоспособностью оружия или в лучшем случае сильными задержками при стрельбе. Грязев решил поступить по-своему.
Итак, ГШ-18 — это пистолет (фото есть в статье), который предполагает стандартную схему: при отводе затвора боевая пружина сжимается полностью. Под действием возвратной и боевой пружин в начале отката крышка затвора-гильзы уходит вперед, одновременно выталкивая патрон из магазина в патронник. Ударник закрепляется на шептале, а затвор под действием одной только возвратной пружины достигает крайнего положения.
В целом при такой схеме ударник тоже остается на полувзводе, но используемые в этом случае решения выглядят более практичными и «изящными».
Магазин, прочие характеристики
Магазин стандартный двухрядный, с шахматным расположением патронов, на выходе из которого патроны выстраиваются в один ряд. Такое решение позволяет значительно упростить компоновку других элементов оружия, особенно спускового крючка. Конечно, при такой схеме значительно улучшается досылание патронов из магазина в патронник. Кроме того, пистолет Грязева-Шипунова (ГШ-18) получил очень мощную возвратную пружину, гарантирующую подачу патронов и боеспособность оружия в любых условиях. Застежка магазина установлена за спусковой скобой, ее можно легко откинуть в нужную сторону. Достаточно слегка надавить на него, чтобы магазин выпал под собственным весом.
В целом, именно такие характеристики пистолета ГШ-18 нравятся всем владельцам этого оружия. Не исключена ситуация потери магазина в бою, что может закончиться весьма печально.
Проблемы и решения
При первых испытаниях выявились очень серьезные проблемы: иногда кожух-затвор полностью терял свою энергию и останавливался с зубом экстрактора в донной части патрона. Самое обидное, что на прохождение болта ушло всего полмиллиметра. Но с этой весной не хватило сил. Эту тупиковую позицию Грязев обошел просто: придумал съемник без пружины. Его зуб вдавливается в канавку патрона при вращении ствола. Ударник, проходя через специальное отверстие, входит в зацепление с экстрактором с гильзой и удерживает ее до попадания в отражатель.
Стрелковое изделие, прицельные приспособления
При нажатии пальцем на спусковой крючок он сначала нажимает на небольшой рычажок автоматического предохранителя. Если давление сохраняется и увеличивается, происходит выстрел. Выступающий ударник (примерно на 1 мм), выходящий за пределы пистолета только в полувзведенном состоянии, позволяет визуально и на ощупь определить готовность оружия к бою. Спусковой крючок – не более пяти миллиметров, что является хорошим показателем для табельного оружия.
Усилие срабатывания составляет порядка двух килограммов.
Какие прицельные приспособления получил пистолет ГШ-18? В отзывах говорится о следующих элементах: съемная мушка и целик, причем последний крепится на самом кожухе-затворе. Особенно популярны отдельно продаваемые мушки с тритиевыми вставками (светящиеся в темноте). Кроме того, на орудии имеются крепления для установки лазерного целеуказателя (такой вариант есть на фото в статье).
Основные характеристики производственного цикла
Сложность выпуска «Русского Глока» в три раза меньше, чем у стандартной полицейской Беретты. Безусловно, это положительно сказывается на стоимости оружия. Основную роль в упрощении и удешевлении производства играет непосредственно каркас, который изготавливается простым методом литья из прочного полимера. Продолжительность этого процесса занимает всего пять минут. Прочность полученного каркаса проверяется в ходе жестких испытаний. Использование большого количества полимеров позволило добиться беспрецедентно малого веса оружия: всего 0,47 кг без магазина.
Крышка-затвор — вторая по трудоемкости исполнения деталь пистолета. Для упрощения производства кожух и затвор представляют собой отдельные детали, которые можно разъединить во время очистки. Сам корпус изготовлен из штампованного металлического листа и его последующей доводки на металлорежущих станках. Все это позволило значительно упростить и удешевить производство.
Преимущества перед зарубежными образцами
Если смотреть на отечественные образцы, то по сравнению с западным оружием преимущество именно у пистолета ГШ-18: выстрел немного уступает классическому «Макарову», но модель чрезвычайно легкий, быстрый и эргономичный. Сравните сами: практически все боевые пистолеты НАТО с патронами и магазином весят больше килограмма, а вес ГШ всего 800 грамм. С расстояния до 20 метров позволяет уверенно поражать цель в бронежилете третьего класса защиты.
На дальности до 50 метров пистолет позволяет пробить до 30 слоев кевлара, при этом пуля сохраняет высокое останавливающее действие.
Наилучшие характеристики показывает патрон 7х41. Пистолет ГШ-18 с глушителем действительно позволяет стрелять практически бесшумно за счет продуманной конструкции патронов дозвукового типа.
При стрельбе практически не уводит вверх, так как энергия расходуется на вращение ствола. Из-за этого оружие любимо спортсменами, так как в соревнованиях по реальной скорострельности помогает получать отличные результаты. Преимущество еще и в том, что он отлично работает со всей линейкой отечественных и зарубежных патронов Парабеллум. Высокая начальная скорость пули позволяет добиться меньшего упреждения при стрельбе по движущимся целям.
Благодаря продуманной, эргономичной форме, выделяющей пистолет в среде отечественных разработок, он прекрасно ложится в руку даже без использования отдельных накладок на щеки. В сочетании с небольшой массой это позволяет вести продолжительное время стрельбу даже в боевых условиях, не опасаясь утомления.
Некоторые недочеты
Все ли хорошо владеют ГШ-18 (пистолет)? Есть у него и недостатки.
Во-первых, страдает качество производства. Многие владельцы жалуются, что у совершенно новых пистолетов затертый и потертый пластик. Хуже всего то, что магазин в боевых условиях снарядить невозможно: губки у него слишком острые, он очень узкий. Этот экстракт требует экстрактора.
Так что в реальном бою количество боеприпасов к этому оружию можно измерять исключительно количеством заряженных магазинов. С ГШ-18(пистолет) проблемы есть? Недостатки заключаются также в крайне некачественной обработке многих внутренних поверхностей оружия. Особенно на это жалуются спортсмены.
ГШ-18
Главная » Пистолеты Россия
Чтение 5 мин просмотров 377

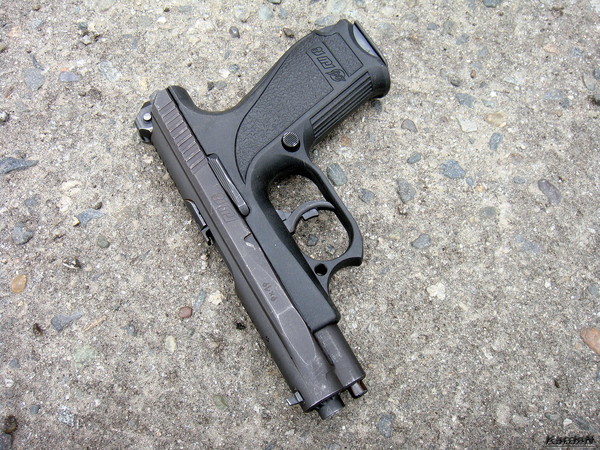

Пистолет ГШ-18
Пистолет ГШ-18, разработанный тульским КБ Приборостроения под руководством генерального конструктора А.Г. Шипунова и заместителя генерального конструктора В.
П. Грязева, был представлен на государственные испытания в январе 2000 года. начальные сеттеры фамилий обоих конструкторов и емкость магазина Ше служат обозначением пистолета под патрон 9 калибра.×19 патрон. Конструкторы постарались совместить такие черты, как возможность поражения живой силы в бронежилетах 3-го класса (в настоящее время используются практически повсеместно для защиты военнослужащих, а также в некоторых гражданских зонах), большую емкость магазина, минимальные вес и габариты, удобство переноски и стрельба. Последняя особенность представлена его пластиковой рамкой и округлыми контурами. Рама 5с отлита из высокопрочного пластика и усилена металлической вставкой со стальными вставками. ГШ-18 поступил на вооружение Минюста в 2000-х годах, а в 2003 году был принят на вооружение ВС России вместе с пистолетами СПС и ПЯ. ГШ-18 получил индекс 6П54.
Пистолет — оружие с короткой отдачей. Эта операционная система позволила конструкторам уменьшить размеры и вес затвора. В ГШ-18 используется поворотно-ствольная система Socking.
Когда ствол поворачивается на 18°, его десять стопорных кувшинов входят в зацепление со стопором, закрепленным внутри крышки затвора. Верхняя часть затвора и собственно затвор представляют собой две отдельные части, отсоединенные друг от друга во время зачистки поля. Такая конструкция затвора позволяет изготавливать его с помощью ковки и сварки. К другим конструктивным особенностям относится принудительное запирание экстрактора патрона в кромке гильзы при запирании канала ствола, что повышает надежность механизма. Возвратная пружина с направляющей установлена под стволом.
Пистолет оснащен ударно-спусковым механизмом. Когда затвор возвращается в исходное положение (то есть возвращается в переднее положение), ударник занимает частично взведенное положение. В результате все, что нужно сделать стрелку, чтобы взвести курок и выстрелить, — это нажать на спусковой крючок до упора назад. Такая работа ударно-спускового механизма предназначена для обеспечения безопасного ношения пистолета с патроном
— при случайном отрыве частично взведенного бойка от шептала энергии сжатой пружины ударника, накрученной на ударник, будет недостаточно для сжечь кепку.
Задняя часть полувзведенного бойка выступает примерно на 1 мм за затвор и служит визуальным и тактильным индикатором взведения бойка. Рычаг автоматического предохранителя спускового крючка предотвращает самопроизвольный сброс спускового крючка и тем самым выстрел. Предохранитель спускового крючка отключается в начале хода спускового крючка, когда указательный палец стрелка нажимает на спусковой крючок. Внутренний автоматический предохранитель предотвращает выстрел из пистолета с незапертым затвором. Пистолет не имеет ручного предохранителя.
Пистолет ГШ-18
Питание ГШ-18 осуществляется из отъемного двухрядного магазина. Магазин не перетасовывает патроны в одну колонку в своей верхней части. Двусторонняя кнопка освобождения магазина может быть установлена с любой стороны за спусковой скобой. Пистолет снабжен затворной задержкой.
Пистолет оснащен мушкой, установленной на верхней части затвора, и неподвижным целиком на самой затворной раме.
Прицелы снабжены яркими белыми вставками (точками) для облегчения прицельной стрельбы в условиях слабого освещения. Отверстие в передней части спусковой скобы можно использовать для установки лазера большого размера! обозначение.
Для снижения стоимости и веса пистолета для изготовления металлических деталей используются процессы ковки, гибки и сварки, а также применяется пластиковая рамка.
Параллельно с разработкой пистолета конструкторы работали над патроном повышенной пробиваемости 9х19 ПБП. Совершенно новой разработкой стал патрон 7Н31 с высокоскоростной пулей «Прицел», обладающий повышенной пробивной способностью и достаточным останавливающим действием. Пуля пробивает стальной лист толщиной 8 мм и пробивает бронежилет 3 класса на дальности 15-20 м. ГШ-18 может стрелять еще 9×19 патронов тоже.
В целом армейский пистолет ГШ-18 предлагает новое сочетание малого веса и габаритов, ремонтопригодности, значительного останавливающего и проникающего действия пули, скругленных обводов, быстрого действия (отсутствие ручных предохранителей) и в то же время достаточно безопасного обращения (автоматический предохранитель, взведение ударника при нажатии на спусковой крючок).
