Фото пистолет ярыгина – ПЯ «Грач» — пистолет Ярыгина ТТХ (тактико-технические характеристики) и фото

Пистолет Ярыгина ПЯ «Грач» — mgewehr

Пистолет ПЯ заслуживает упоминания исключительно по причине ряда недопустимых для современного пистолета недостатков. Однако начнём с особенностей и малочисленных плюсов этого оружия.

Пистолет Ярыгина (ПЯ) Фото AO Концерн «Калашников»

ПЯ разрабатывался для стрельбы усиленными патронами 9×19 Парабеллум российского производства. Пуля применяемого в нём патрона 9×19 Пст (Индекс ГРАУ — 7Н21) со стальным сердечником имеет начальную скорость 445–470 м/с. По развиваемому максимальному давлению в стволе давлению превосходит коммерческие боеприпасы 9×19 и соответствующий более мощным армейским патронам 9×19 +P. Патрон Пст может применяться только в оружии, созданным специально для использования вместе с ним, тогда как разработанное под него оружие, в том числе и пистолет ПЯ, может без проблем стрелять большинством коммерческих и НАТО-вских. Пст отличаются от спортивных патронов более сильным звуком выстрела и более сильной дульной вспышкой, а в закрытых помещениях наблюдались опасные рикошеты.

ПЯ имеет плавный ход спускового крючка. Усилие спуска при стрельбе с предварительно взведённом курком составляет 2,6 кг, в режиме самовзвода — 5,8 кг. Кроме приятного спуска, пользователи отмечают быстрое возвращение пистолета на прицельную линию после выстрела, что способствует кучности при ведении скоростной стрельбы.

Защёлка магазина может быть переставлена на правую сторону рамки пистолета.

Коробчатый двухрядный магазин вмещает 17 патронов, что соответствует современным полноразмерным 9-мм пистолетам.

В остальном сплошные, иногда просто недопустимые, недостатки.

Курок закрыт по бокам выступами затвора. Это сделано, чтобы он не цеплялся при извлечении пистолета за одежду стрелка. Минусом здесь является то, что такое решение значительно осложняет обращение с оружием, так как отсутствует рычаг безопасного спуска курка с боевого взвода, а плавно спустить курок удерживая его большим пальцем весьма проблематично. Кроме того, тыльная часть затвора и рамки с такой конструкцией весьма активно собирает пыль и всевозможный сор.

Большое количество острых кромок и углов даже на внешних сторонах частей оружия не способствует положительному восприятию этого пистолета владельцем при стрельбе и обслуживании. Проблемы с острыми кромками весьма ощутимы и при снаряжении магазинов. Лечится исключительно напилингом.

Удобство удержания угловатой рукоятки оставляет желать лучшего.

Гарантийный настрел ПЯ составляет всего лишь 4000 выстрелов, тогда как у пистолетов Глок гарантийный ресурс — 40000.

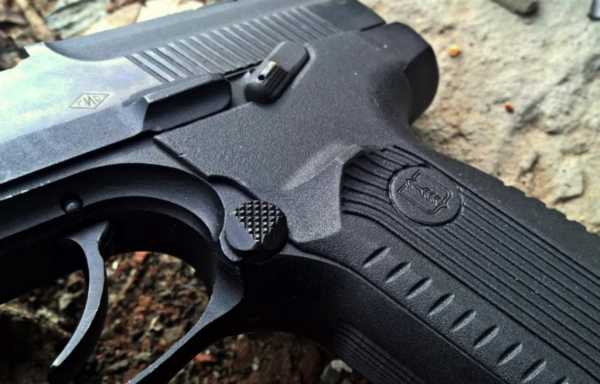

По обеим сторонам рамки ПЯ над рукояткой имеются рычаги двустороннего флажкового предохранителя, при включении блокирующего спусковой крючок, курок в любом положении, шептало и затвор. Хотя управляемый вручную предохранитель повышает безопасность, но в некоторой степени и осложняет приёмы обращения с пистолетом. Особенно это актуально для неопытных владельцев, которые зачастую просто забывают в стрессовой ситуации о наличии предохранителя или был ли тот включен. Рычаги по обеим сторонам пистолета делают его излишне толстым и малопригодным для скрытого ношения под лёгкой одеждой даже людьми с крупным телосложением.

К тому же рычаг предохранителя находится очень близко от рычага затворной задержки, в результате чего есть вероятность нажать на оба рычага одновременно.

Говорить о качестве изготовления применительно к ПЯ можно лишь с юмором и иронией, так как оно в этом изделии отсутствует напрочь — начиная с «превосходной» обработки поверхностей и повсеместных острых углов, заканчивая самопроизвольными срывами затвора с затворной задержки у новых пистолетов. Впечатление, что клепают эти поделки на давно устаревших и изношенных станках с частичной подгонкой деталей вручную «слегка нетрезвым» сборщиком. Из современных российских пистолетов по качеству хуже только ГШ-18. Отсутствие здоровой конкуренции производителей при обращении данного вида оружия на гражданском рынке в виду законодательных ограничений делает своё дело.

Не редким является и случайное нажатие на защёлку магазина в виду отсутствия выступов рамки или рукоятки, которые бы защищали от этого. О последствии такой досадной случайности во время перестрелки говорить излишне.

Наиболее распространённые пистолеты на базе ПЯ

Пистолет MP-446 «Викинг» — коммерческая модель с пластиковой рамкой, пазами в передней части рамы для установки ЛЦУ или фонаря, регулируемым прицелом. Пистолет МР-353 — огнестрельное оружие ограниченного поражения под патрон .45 Rubber с ёмкостью магазина 6 патронов, производимое Ижевским механическим заводом на основе боевого Пистолета Ярыгина.

ТТХ пистолета ПЯ

Калибр: 9×19 Парабеллум
Длина оружия, мм: 198
Длина ствола, мм: 112,8
Высота оружия, мм: 145
Толщина оружия, мм: 38
Масса без патронов, г: 950
Ёмкость магазина, патронов: 18

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

mgewehr.wordpress.com

Первый среди «Грачей» | Warspot.ru

Созданный в начале 90-х годов прошлого века на замену старому доброму «Макарову», полуавтоматический пистолет Ярыгина был встречен силовиками, а затем и любителями спортивной стрельбы с большим энтузиазмом. Почему перспективный пистолет в дальнейшем растратил почти весь кредит доверия и есть ли у него шансы восстановить репутацию надёжного и грозного оружия?

Формальный победитель

К началу 90-х годов прошлого века в тогда ещё советских, но вскоре ставших российскими силовых структурах сформировалось мнение, что состоявший на вооружении пистолетный тандем «макаров + стечкин» уже устарел и требует замены. Сложно сказать, насколько эта замена была реально необходима, а в какой степени была вызвана соображениями вида «в однобортном сейчас уже никто не воюет». Как бы то ни было, желание не отстать от вероятного противника из НАТО, уже перевооружавшегося на современные пистолеты под патрон 9×19 с двухрядными магазинами, безусловно, присутствовало.

На первый взгляд, пистолет Ярыгина выглядит очень неплохо.
http://k-a-r-d-e-n.livejournal.com

Программа по разработке нового пистолета получила обозначение «Грач». Однако, хотя научно-исследовательские и опытно-конструкторские работы стартовали ещё в 1990 году, ждать «прилёта грачей» заказчикам пришлось долго. Причины были отнюдь не в лени или отсутствии способностей у конструкторов, уже в 1992 году предоставивших для испытаний ряд опытных образцов, а в проблемах с финансированием армии. В условиях, когда денег хронически не хватало даже на зарплаты офицерам и поддержание в боеспособном состоянии хотя бы части имевшейся техники, разработка и закупка нового личного оружия при наличии большого количества макаровых выглядела далеко не самым приоритетным направлением.

Ситуация стала выправляться лишь к концу 90-х и началу 2000-х. К этому времени из десятка разработанных в начале 90-х образцов на финишной прямой остались три: Ижевского механического завода конструкции В. А. Ярыгина, подмосковного ЦНИИТОЧМАШа, разработанный П. И. Сердюковым, и созданный в тульском Конструкторском бюро приборостроения тандемом В. П. Грязева и А. Г. Шипунова ГШ-18.

Результаты «естественного отбора» среди «Грачей» — все три принятых на вооружение пистолета. Слева направо: пистолет Грязева и Шипунова ГШ-18, пистолет Сердюкова СР-1, пистолет Ярыгина (ПЯ).
http://k-a-r-d-e-n.livejournal.com

Пистолет Ярыгина (ПЯ) был сконструирован под мощный патрон, что стало вполне традиционным для современных пистолетов, с автоматикой, использующей энергию отдачи короткого хода ствола. Ударно-спусковой механизм курковый, двойного действия. Интересным решением стало закрытие большей части курка затвором-кожухом, чтобы исключить зацепы курка за одежду при выхвате пистолета. Вес оружия без патронов — 950 граммов (для сравнения, «Макаров» весит 730 граммов), при этом магазин у ПЯ в зависимости от модификации вмещает от 15 до 18 патронов 9×19.

Хотя официально было заявлено, что именно пистолет Ярыгина стал победителем конкурса, фактически на вооружение силовых структур начали поступать все три финалиста. Сложно сказать, было это сделано из желания поддержать «на плаву» сразу несколько отечественных производителей или полигонные испытания действительно не смогли выявить однозначного победителя и окончательное решение отложили до получения опыта войсковой эксплуатации.

Неутешительные «вести с полей»

Относительно ПЯ этот опыт показал, что «пользователи» испытывают к новому пистолету далеко не однозначные чувства. Сотрудники спецподразделений, применявшие это оружие в бою, отмечали в качестве достоинств магазин большой ёмкости и мощный патрон, но список недостатков был, пожалуй, длиннее: «плавающее» или даже откровенно плохое качество изготовления, низкая надёжность, склонность к самопроизвольным выстрелам (этим страдали пистолеты первый партий, где магазин мог задеть тягу спуска). Острые края губок магазина вызывали порезы рук при заряжании, а случайные нажатия на кнопку сброса приводили либо к потере магазина, либо к риску остаться в бою с пустым патронником: отойдя немного вниз, магазин продолжал оставаться в пистолете, и визуально всё было в порядке, но при этом затвор уже не мог «подхватить» очередной патрон.

Наибольшие нарекания, разумеется, вызывала низкая надёжность, особенно при практически неизбежном во время работы «в поле» риске загрязнения. В итоге случалось, что новые ПЯ при выходе «на боевые» оставались лежать в оружейке на базе, а в ход шли хорошо знакомые и проверенные стечкины.

Сам по себе пистолет Ярыгина выглядит довольно компактным оружием, однако при сравнении с массивным АПС видно, что это не совсем так и пистолет довольно большой.
http://k-a-r-d-e-n.livejournal.com

Проблемы недоработанного пистолета ещё больше усугубила патронная «пересортица». Основным «боевым» боеприпасом для ПЯ считается патрон повышенной пробиваемости 7h31. Особенно это актуально при проведении спецопераций на Северном Кавказе, поскольку боевики часто используют бронежилеты.

Из-за дороговизны и дефицитности этого боеприпаса мало кто из «служивых» имеет возможность проводить все тренировки именно с ним. Казалось бы, выходом из положения стало использование куда более дешёвых и доступных «спортивных» патронов 9×19, которые российские заводы начали в больших объёмах производить как на экспорт за границу, так и для внутреннего рынка. Но проблема состоит в том, что баллистика этих патронов не совпадает с 7h31. Один только барнаульский патронный завод производит несколько видов патронов 9×19, различающихся массой пули, формой и другими показателями. Кроме Барнаула, подобные патроны выпускают в Туле и Новосибирске. В итоге точка попадания «боевого» 7h31 и того из «спортивных» патронов 9×19, с которым боец тренировался, может различаться на несколько сантиметров. На первый взгляд, это не так и немного, но только не в бою, когда от подобных «мелочей» могут зависеть жизни многих людей.

Другое имя, те же проблемы

У пистолета Ярыгина имеется «штатский» брат-близнец — пистолет MP-446 «Викинг». Первоначально он создавался в расчёте на экспорт, благо на тот момент во всем мире, а особенно в странах бывшего соцлагеря и экс-советских республиках, репутация советского/российского оружия была чрезвычайно высока. Однако знакомство с «Викингами» для большинства заграничных покупателей стало настоящим разочарованием в былых убеждениях. Проблемы с качеством изготовления, низкий ресурс, фактическое отсутствие послепродажного сервиса — некоторые из этих и других проблем со временем были решены, но, как известно, «никогда нельзя заново произвести первое впечатление».

Зато неожиданно ёмким оказался для «Викингов» внутренний российский рынок. По мере роста популярности в РФ практической стрельбы под эгидой международной федерации IPSC (International Practical Shooting Confederation) «Викинг» становился все более востребованным в клубах — фактически в какой-то момент это был единственный пистолет, позволявший российским спортсменам стрелять «по правилам IPSC», а не по адаптированному для старичка макарова варианту.

Вид со стороны курка — качество обработки не блещет. Или блещет не в лучшем смысле этого слова? Белые точки на целике тоже не радуют глаз своим разбросом по месту

Спортивные стрелки охотно брали как вариант с пластиковой рамкой, так и со стальной, самостоятельно «доводя» пистолеты, насколько это было возможно в рамках технических возможностей и законодательной базы. Приходилось мириться даже с низким для спортивного пистолета ресурсом — 4000–5000 заявленных производителем выстрелов, что по меркам IPSC откровенно мало. Хотя из уст в уста передаются легенды о «Викингах» с настрелом за 100 000, большинству стрелков оставалось радоваться, если пистолет без проблем настреливал хотя бы заявленный ресурс, — как было сказано выше, с послепродажным сервисом у «Викингов» было, мягко говоря, не очень, и любая поломка фактически выводила пистолет из строя.

Впрочем, и в этом сегменте «Викингу» пришлось потесниться: время шло, сертификаты спортивного оружия и лицензии на импорт получали современные западные пистолеты. Конкурировать же с «Глоками» или «Чижами» и прочими «иностранцами» MP-446 было затруднительно даже с учётом низкой цены. В этом плане очень красноречиво выглядит мнение, высказанное автору в одном из московских стрелковых клубов: «Мы их держим, во-первых, для случайных посетителей, которые просят “что-нибудь отечественное”, а во-вторых, чтобы после прохождения с ним курса новичка люди понимали, зачем надо платить столько денег за хороший импортный пистолет».

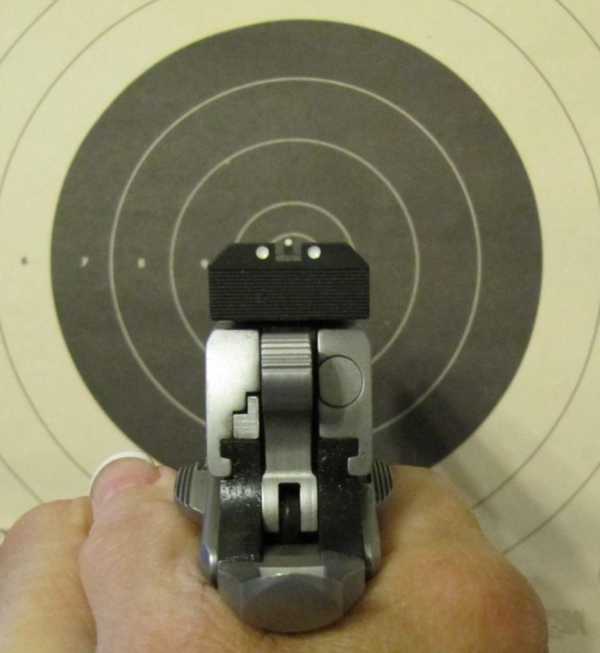

Центровка и соосность? Нет, не слышали…

«Опыт общения» автора с «Викингом» в том же клубе тоже весьма показателен. Во время первой стрельбы пистолет «отличился» очень тугим и неровным усилием на спуске. При следующем визите, через две недели, спуск вдруг стал заметно легче и ровнее. Ответ на вопрос, как именно его улучшили, оказался воистину убийственным: «Почистили»! Конечно, бюджетные отечественные патроны «дымят» очень изрядно, но, если при настреле в несколько сотен патронов характеристики работы ударно-спускового механизма меняются настолько сильно, это уже стоит отнести, скорее, к конструктивным недоработкам.

Немного оптимизма

«Ответным ударом империи», а точнее, концерна «Калашников», в состав которого теперь входит и производитель ПЯ и «Викингов», стало недавнее появление модифицированного варианта пистолета. По заверению представителей концерна, работы по модернизации производились в тесном контакте с теми, кто эксплуатирует пистолет. «Постоянные пользователи» также принимали участие в тестировании опытных образцов. Новый «Викинг» приобрёл износостойкое покрытие, совместимость с «Глоком» по прицельным приспособлениям, более массивный ствол, а главное, увеличенный до 50 000 ресурс настрела.

Слева: стандартный MP-446С «Викинг» со стальной рамкой (внизу) и модифицированный MP-446С «Викинг-М» (вверху). Справа: специально для модернизированной версии «Викинга» был разработан новый магазин с однорядным выходом патронов. На фото он в сравнении со стандартным магазином. При этом новый «Викинг-М» совместим с магазинами обоих типов.
http://onepamop.livejournal.com

В какой мере новшества гражданского варианта пистолета коснулись военного ПЯ и удастся ли «Викингу-М» достичь большего, чем его предшественнику, можно будет узнать достаточно скоро: уже в 2017 году улучшенные пистолеты должны поступить в продажу и пойти в армию.

warspot.ru

Пистолет Ярыгина («грач») | Всё об оружии

Основные характеристики:

Масса: 0,96 кг

Длина: 198 мм

Длина ствола: 112,8 мм

Страна: Россия

Патрон:  9×19 мм Парабеллум, 9×19 мм 7Н21, 7Н31

Емкость магазина: магазин на 18 патронов; до 2004 г. выпуска — на 17

Пистолет Ярыгина («Грач»)— самозарядный пистолет российского производства. Разработан коллективом конструкторов под руководством В. А. Ярыгина. Производился на Ижевском механическом заводе.

В 1990 году Министерство обороны СССР объявило конкурс на новый пистолет, призванный заменить состоящий на вооружении, но не вполне отвечающий современным требованиям пистолет ПМ. В 1993 году на этот конкурс был представлен пистолет конструкции Ярыгина. По результатам испытаний, в 2000 году пистолет,получивший наименование MP-443 «Грач», стал победителем конкурса. В 2003 году под наименованием «9-мм пистолет Ярыгина» он был принят на вооружение Вооружённых сил Российской Федерации.

По состоянию на начало 2010 года, пистолеты Ярыгина начали поступать на вооружение подразделений Вооруженных Сил России, внутренних войск, специальных подразделений МВД РФ и иных силовых структур.

В 2011 году был налажен массовый выпуск ПЯ для армии РФ.

[ads-pc-1] [ads-mob-1]

gunsworld.info

Пистолет «Грач»: технические характеристики и фото

Пистолет «Грач» разработан в конце 2000-х годов под руководством В.А. Ярыгина. Серийный выпуск модели был налажен на Ижевском механическом заводе. Из-за того, что пистолет конструировался в переломный период, его путь в серию оказался довольно долгим. На сегодняшний день «Грач» постепенно вытесняет пресловутый ПМ и становится неотъемлемым атрибутом сотрудников правоохранительных органов и вооруженных сил Российской Федерации. В данной статье будут рассмотрены история и технические характеристики пистолета «Грач».

Историческая справка

Работы по созданию нового пистолета начались еще в 1991 году, когда Министерством обороны СССР были сформулированы основные пункты технического задания. Новое оружие должно было стать достойной заменой легендарного, но уже устаревшего пистолета Макарова, который на тот момент использовался в качестве табельного оружия в большинстве силовых структур.

Конструкторские работы проводились сразу на нескольких предприятиях. Среди них были: Ижевский оружейный завод, Климовский институт точного машиностроения и два тульских конструкторских бюро при оружейных заводах. Проекту было дано название «Грач».

В процессе разработки было создано три пистолета под патроны:

• ПММ.
• 7,62*25.
• 9*18 ПМ.

К тому времени СССР прекратил свое существование, поэтому дальнейшее развитие проекта курировало Минобороны РФ. Тогда же в проектном задании появилось дополнительное требование – переделать пистолет «Грач» под патрон 9*19 «Парабеллум». Одним из достоинств оружия с таким патроном была перспектива экспорта.

Исходя из требований стандартов, была создана российская версия боеприпаса, получившая обозначение 7Н21. В конструкции предложенных пистолетов был проведен ряд доработок. Из-за слабого финансирования на это ушло практически шесть лет. Сравнительные испытаний предложенных вариантов оружия проходили в 1998-1999 годах.

Итоговую победу одержал пистолет Ярыгина (ПЯ), сконструированный в Ижевске. В 2000 году его признали пригодным для серийного выпуска и применения в качестве табельного оружия силовых структур. С 2003 года пистолет Ярыгина «Грач» (внутризаводской код МР-443) состоит на вооружении ряда войск РФ. В настоящее время продолжается замена устаревших ПМ на новые ПЯ. Все боевые и спортивные модификации оружия производятся на том же Ижевском заводе.

Схема работы

Назначением пистолета ПЯ «Грач» является поражение различных целей с дистанции до 50 метром. Использование патрона калибром 9 мм позволяет ему пробивать бронежилеты моделей Ж-81 и Ж-86-2 на расстоянии не более 25 метров.

Механика пистолета работает за счет энергии, накопленной во время движения затвора назад. В момент выстрела пороховые газы выполняют две функции:

• Выбрасывают пулю через ствол.
• Двигают затвор назад через донце гильзы.

Примечательной чертой механики этого пистолета является применение ствола с коротким ходом.

Обратный ход затвора происходит благодаря возвратной пружине, работающей на сжатие. Она закрепляется на отдельном штоке под стволом. Соединение затвора со стволом реализовано с помощью муфты, которая установлена на переднюю кромку окна отражателя гильз. Пистолет «Грач» состоит из 29 деталей. Благодаря довольно простой и незатейливой конструкции, неполная разборка оружия производится без специальных инструментов, не требует специфических навыков.

Механизм пистолета работает в такой последовательности:

1. При нажатии стрелком на спусковой крючок, курок снимается с шептала и приводит ударник в действие.
2. Ударник бьет по капсюлю, воспламеняя его.
3. Пуля выбрасывается по каналу ствола, а затвор двигается в противоположном направлении, увлекая за собой и ствол.
4. Преодолев короткий ход, ствол разъединяется с затвором, который продолжает движение далее и сжимает собственную возвратную пружину. Разъединение деталей осуществляет с помощью отдельного кулачка на корпусе муфты.
5. Пустая гильза остается в затворе до тех пор, пока она не вступит в контакт отражателем, что происходит, прежде чем затвор достигнет конечной точки.
6. Находясь в задней точке, затвор воздействует на курок и начинает двигаться обратно благодаря возвратной пружине. При этом он забирает патрон из магазина и направляет его в патронник, установленный на тыльной стороне ствола. В определенный момент происходит контакт затвора со стволом, и они вместе продолжают движение до крайнего переднего положения.
7. Канал ствола запирается и пистолет готов к следующему выстрелу.

Для обучения приемам сборки/разборки пистолета Ярыгина была разработана серия плакатов, на которых доходчиво изображены все необходимые манипуляции с оружием. По этим плакатам материальную часть пистолета изучают в военных училищах и на курсах по повышению квалификации работников силовых структур.

Особенности модели

Благодаря использованию мощных боеприпасов, конструкторам удалось увеличить дальность прицельной стрельбы оружия (по сравнению с пистолетом Макарова). В руководстве по эксплуатации ПЯ указывается, что при стрельбе с дистанции 25 метров рассеивание пуль не должно превышать 150 мм. Силу отдачи и амплитуду смещения ствола от оси прицеливания в момент выстрела удалось снизить до вполне приемлемых показателей. Для увеличения точности огня и долговечности оружия внутренняя поверхность ствола была покрыта хромом. По своим тактико-техническим и эксплуатационным характеристикам, пистолет «Грач» превзошел ПМ.

Магазин

ПЯ оснащался магазинами двух типов. Первые партии обойм имели 17-патронную укладку. С 2004 года количество снарядов в магазине — 18. Благодаря удобной смене обойм опытный стрелок может произвести до 35 выстрелов в минуту.

Типы пуль

Для стрельбы из пистолета Ярыгина «Грач», могут использоваться два вида пуль:

• Со стандартным сердечником, выполненным из углеродистой стали. Патрон с такой пулей называется 7Н21.
• С твердосплавным сердечником, обладающим повышенной пробивной способностью. Патрон в таком исполнении получил наименование 7Н31.

Разборка-сборка

Разборка пистолета ПЯ может быть частичной или полной. Первый вариант используется для осмотра, чистки и смазки оружия. Полная разборка необходима для очистки пистолета от сильных загрязнений, смены смазки и ремонта. Обычно она производится после длительной эксплуатации оружия в тяжелых условиях.

При разборке производитель рекомендует соблюдать такие правила:

1. Прежде чем приступить к работе, необходимо детально изучить устройство изделия.
2. При разборке не стоит применять сильных ударов и излишних усилий.
3. Проводить данную операцию стоит на чистой подстилке, укладывая отдельные детали в порядке демонтажа.
4. По окончании сборки нужно проверить правильность работы оружия без боевых патронов.
5. Слишком часто разбирать пистолет не рекомендуется.

Технические характеристики

Основные тактико-технические параметры модели:

1. Вес оружия с пустым магазином – 950 г.
2. Общая длина – 198 мм.
3. Длина ствола – 112,5 мм.
4. Высота – 145 мм.
5. Ширина – 38 мм.
6. Количество нарезов ствола – 6 шт.
7. Начальная скорость пули – 465 м/с.
8. Прицельная дальность – 50 м.
9. Тип прицела – открытый.
10. Принцип работы – отдача ствола с коротким ходом.

Огнестрельные модификации

На основе боевого пистолета «Грач» выпускается коммерческая модификация, получившая обозначение МР-446 «Викинг». Главным отличием этого оружия от базового варианта является использование пластиковой рамы, позволяющей значительно облегчить вес изделия. «Викинг» оснащается магазином на 18 патронов. У него есть также спортивная версия, которая получила другой прицел и обойму на 10 боеприпасов. На сегодняшний день завод-изготовитель производит модернизированную спортивную версию Viking-M (МР-446С), которая получила планку Пикатинни и прицел от пистолета «Глок».

Для стрельбы травматическими боеприпасами калибра 10*23 была разработана версия «Винтук». Внешне она отличается от боевого пистолета рамой, которая изготавливается из синего пластика. Оружие получило 16-зарядный магазин. Кроме того, для стрельбы боеприпасами .45 Rubber в 2010 году была создана еще одна травматическая модификация «Грача» получившая наименование МР-353.

Травматический пистолет предназначен для учебно-тренировочной стрельбы и активной самообороны. Его устройство отличается от боевого варианта тем, что в основе механики лежит свободный тип отдачи затвора. Ствол у этого пистолета является несъемным. Как и в других травматических пистолетах, он имеет два вваренных «зуба», предотвращающих использование боевых патронов. При выстреле резиновая пуля разрезается этими «зубами» и продолжает движение. Если с такого оружия выстрелить металлической пулей, это может привести к серьезным поломкам.

Пневматические модификации

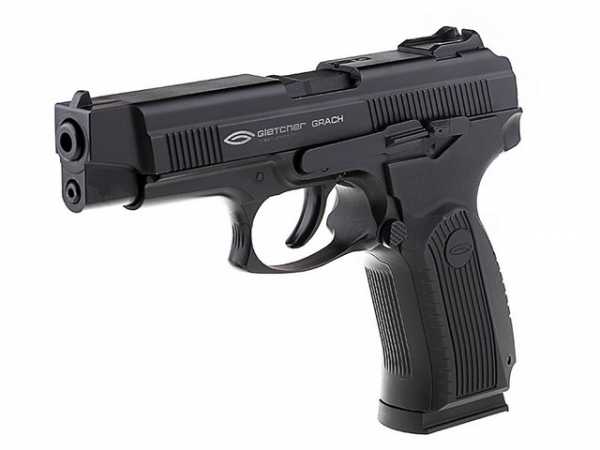

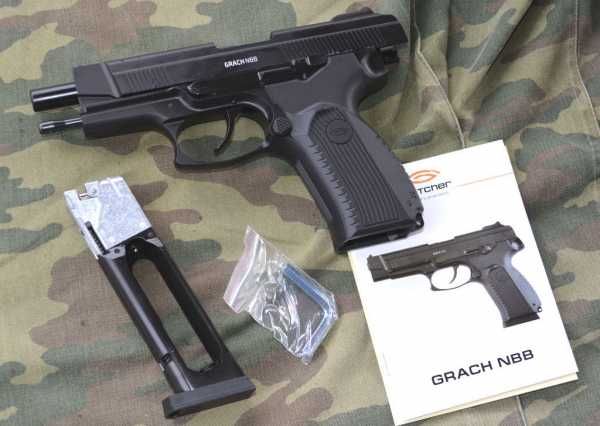

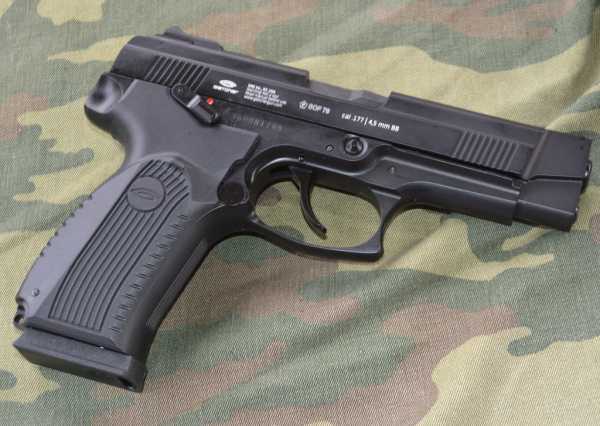

На основе внешнего облика пистолета создаются также его газобаллонные версии. Наибольшую известность среди них получила модель МР-665К, которая была разработана и пущена в серию на Ижевском механическом заводе, равно как и ее прообраз. Взглянув на фото пистолета «Грач» в газобаллонном исполнении, его очень сложно отличить от оригинала. Эта версия выпускается для развлекательной и тренировочной стрельбы. В качестве боеприпасов используются свинцовые пули «Диаболо» помещенные в 8-зарядный барабан, или стальные 4,5-миллимтеровые шарики, отсек для которых расположен в корпусе фальш-ствола.

В движение боеприпасы пневматического пистолета Ярыгина «Грач» приводятся за счет энергии сжатого углекислого газа, 12-грамовые баллон с которым помещается в рукоять. Такого баллона хватает примерно на 150 выстрелов. Ударно-спусковой механизм модели устроен таким образом, что он позволяет вести стрельбу как самовзводом, так и с предварительны взведением курка.

Пневматический пистолет «Грач» Ижевского завода имеет 13-миллимтеровый фальш-ствол, который полностью имитирует аналогичную деталь боевого оружия. Эта особенность обусловлена интеграцией в него бункерного магазина, в который вмещается порядка сотни стальных шариков. Их бесперебойная подача обеспечивается при любом углу наклона пистолета.

Кроме российской версии, популярностью пользуются и зарубежные газобаллонные модели, к примеру, пистолет «Глетчер Грач».

Помимо пневматических версий ПЯ на рынке представлено множество страйкбольных модификаций от разных производителей. Страйкболом называется военно-тактическая игра, участники которой сражаются друг с другом посредством специального оружия, стреляющего пластиковыми пулями. Принцип действия таких пистолетов основан на использовании энергии электрических приводов. Страйкбольный пистолет «Грач» скорее напоминает пневматическую, нежели боевую версию.

Слабые стороны

На этапе утверждения модели специалисты отмечали, в основном, достоинства нового оружия. По мере нарастания опыта эксплуатации пистолета «Грач», с характеристиками которого мы с вами познакомились, стали проявляется его отрицательные стороны. Многие сотрудники специальных подразделений МВД после боевого использования ПЯ раскритиковали его форму. По их словам, из-за угловатой и широкой рукояти оружие не достаточной удобно сидит в руке. Среди эксплуатационных недостатков отмечаются острые кромки магазина, который часто для удобства стачивают с помощью напильника. Критике подвергся также магазин, который нужно полностью вынимать из рукояти для проверки его состояния.

Если перечисленные выше особенности простительны, то прихват гильз в момент работы автоматики оружия является настоящей проблемой. Справедливости ради стоит отметить, что этот недостаток фиксировался короткое время и только при использовании тех патронов, которые были произведены в Барнауле. Причиной проблемы была недостаточно точная геометрия гильз. В настоящее время об этом недостатке уже забыли.

Еще одной важной проблемой в конструкции пистолета Ярыгина является отсутствие возможности безопасного снятия курка со взвода. Ручное снятие предохранителя, отнимающее драгоценные секунды, для современного оружия считается дурным тоном, как и ресурс всего 4000 выстрелов. Кнопка фиксатора обоймы также подверглась критике. Она расположена таким образом, что нажатие может непроизвольно произойти в любой момент.

Аксессуары и дополнительное оборудование

Официально, Пистолет «Грач», фото которого дает наглядное представление об этом оружии, оснащается съемной планкой Вивера. На нее можно крепить различные вспомогательные устройства: прицелы, фонари, лазерные указки и прочее. У моделей, выпущенных после 2011 года, под стволом имеются креплениям для установки фонаря со встроенным лазерным целеуказателем. Фонарь крепится на стандартную планку Пикатинни. Штатного глушителя, который подходил бы для пистолета ПЯ «Грач», пока не существует.

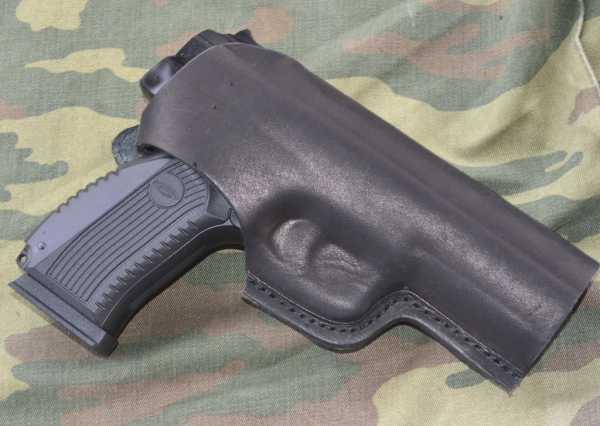

Для повседневного ношения используется специальные кобуры, выполненные из толстой кожи. На них имеется чехол для дополнительной обоймы. В качестве опции для транспортировки пистолета могут использоваться пластиковые кобуры. На рынке такие изделия представлены сразу несколькими вариантами от разных производителей. Для скрытой переноски оружия могут применяться различные схемы крепления кобуры – наплечная, поясная, для ношения за спиной и прочие. Здесь стоит отметить, что большой вес и крупные габариты ПЯ делают его скрытое ношение не очень комфортным.

Для хранения оружия в сейфе выпускается специальная пластиковая подставка. Она имеет штатные места для пистолета, двух обойм и набора патронов (36 или 42).

Заключение

Несмотря на некоторые очевидные недостатки пистолета «Грач», технические характеристики которого мы предоставили в полном объеме, эксперты считают, что у него большое будущее. Для Ижевского механического завода эта модель стала серьезным шагом вперед, как и для всей российской армии. Благодаря постоянной доработке пистолета и патронов, боевые и эксплуатационные характеристики оружия постоянно улучшаются. Конструкторы «Грача» надеются, что их детище станет верным спутником российских силовиков и сможет достойно заметить легендарный пистолет Макарова.

fb.ru

Фото пистолета Ярыгина (33 картинки) ⭐ Забавник

Пистолет Ярыгина — полуавтоматический пистолет, производимый в России. Состоит на вооружении в России, Литве, Казахстане, Белоруссии и Армении.

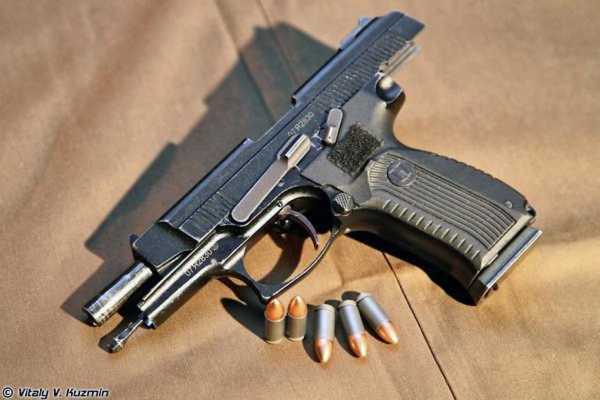

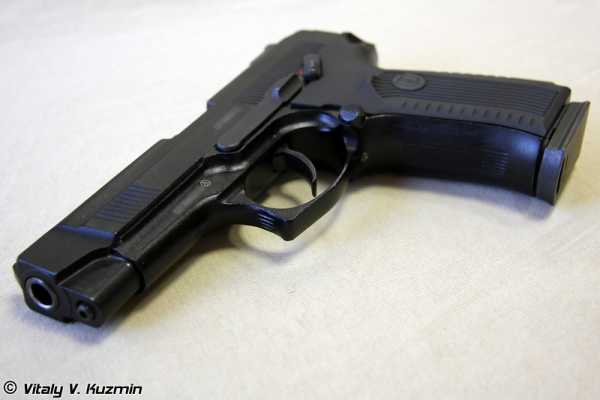

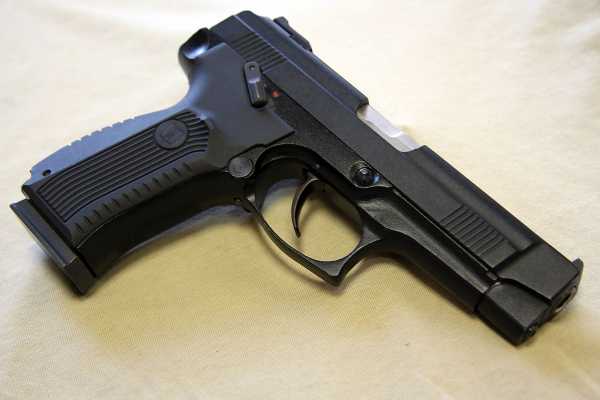

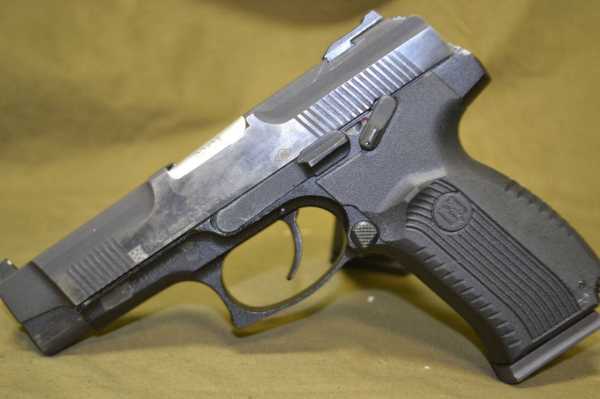

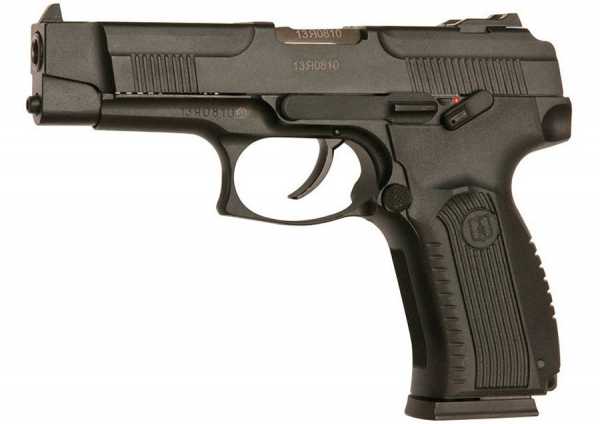

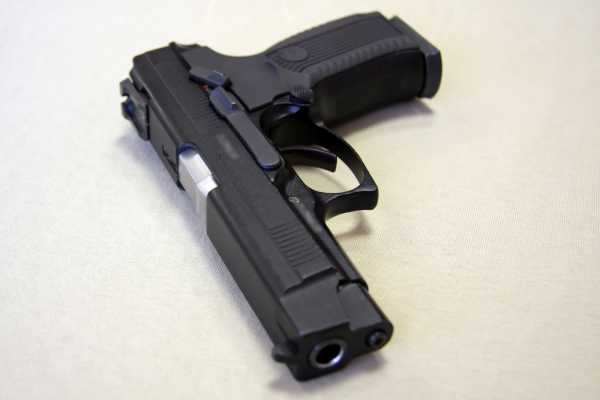

Пистолет Ярыгина

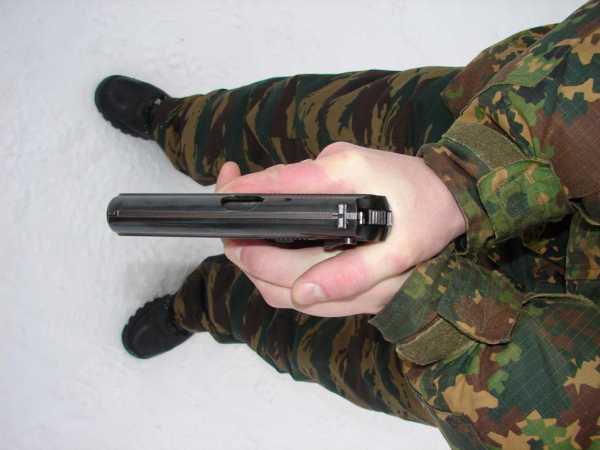

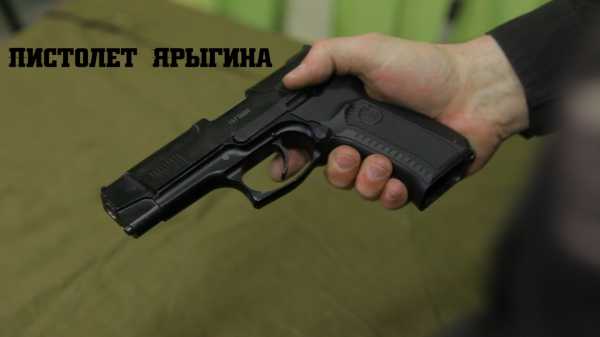

Пистолет Ярыгина в руке

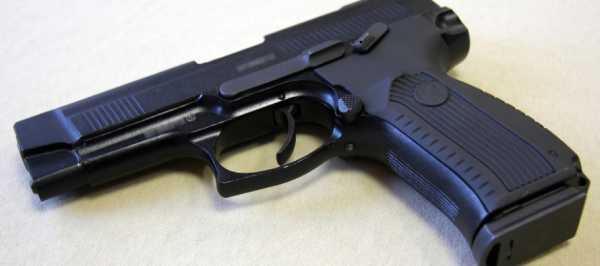

Пистолет Ярыгина на столе

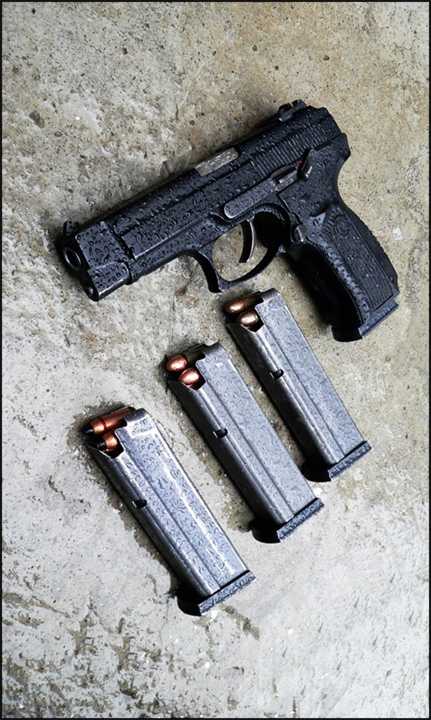

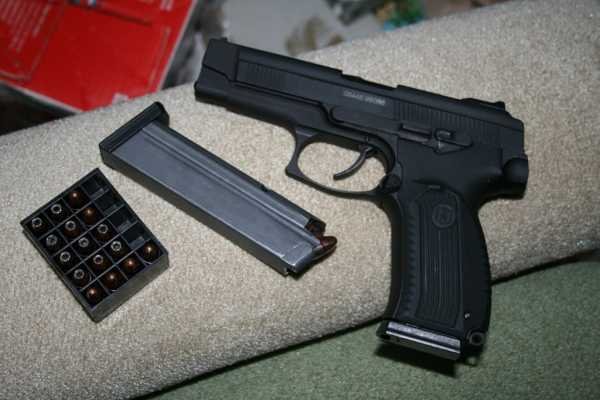

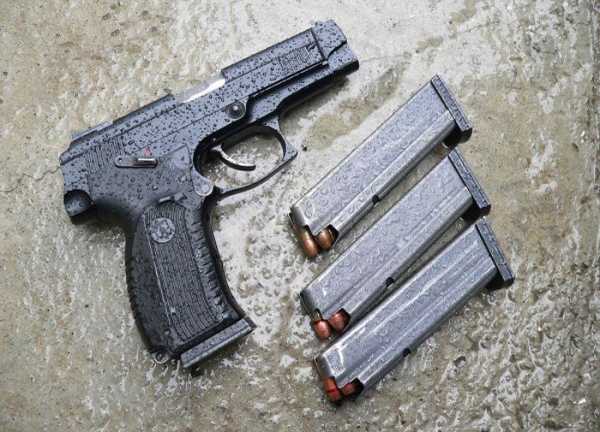

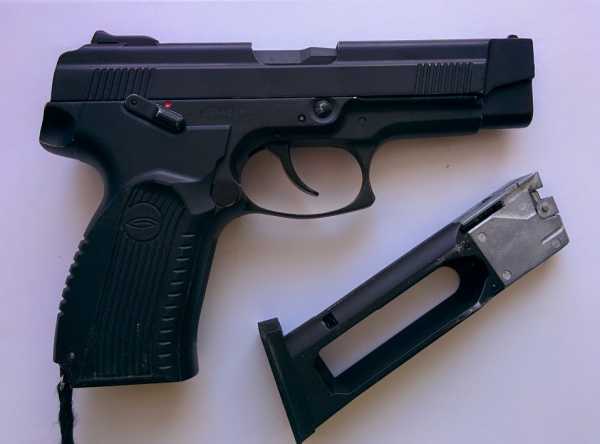

Пистолет Ярыгина с обоймами

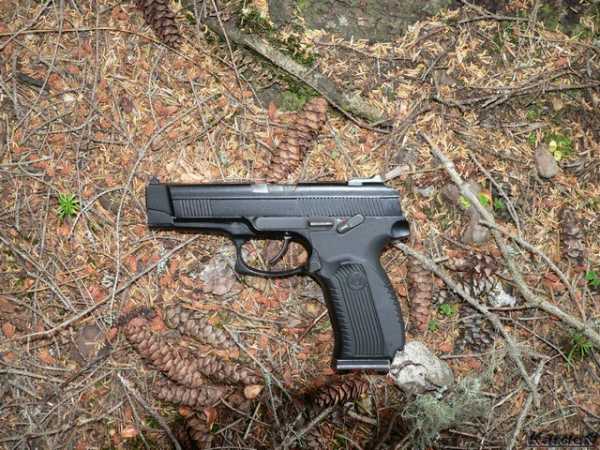

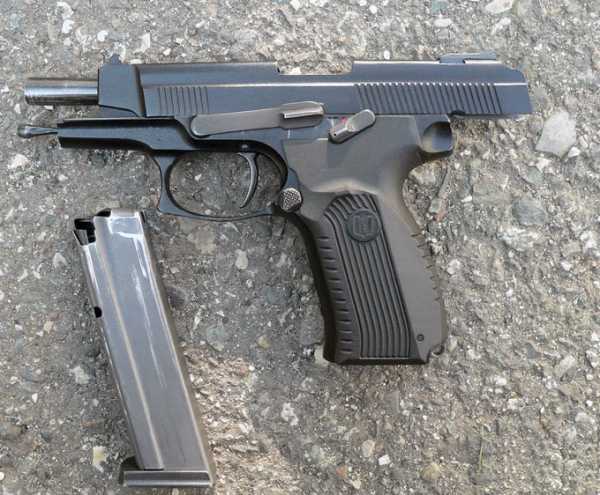

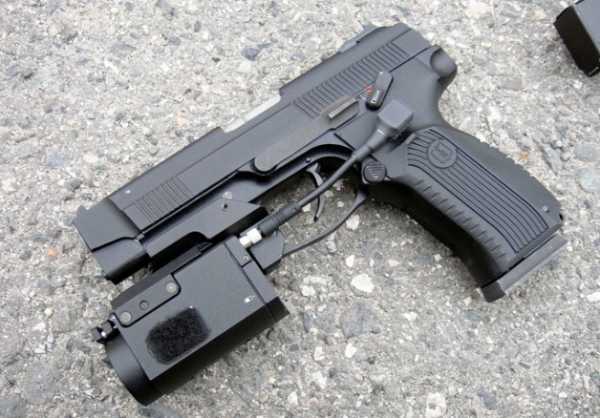

Пистолет Ярыгина на асфальте

Пистолет Ярыгина не заряжен

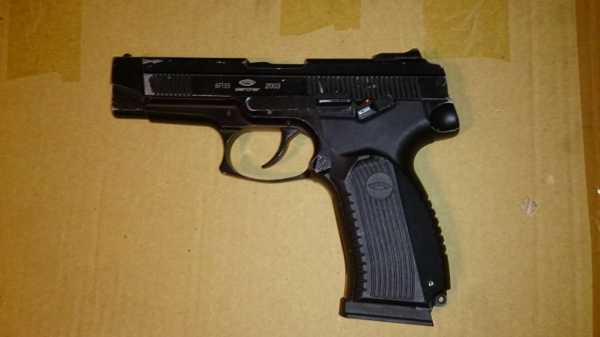

Пистолет Ярыгина на коробке

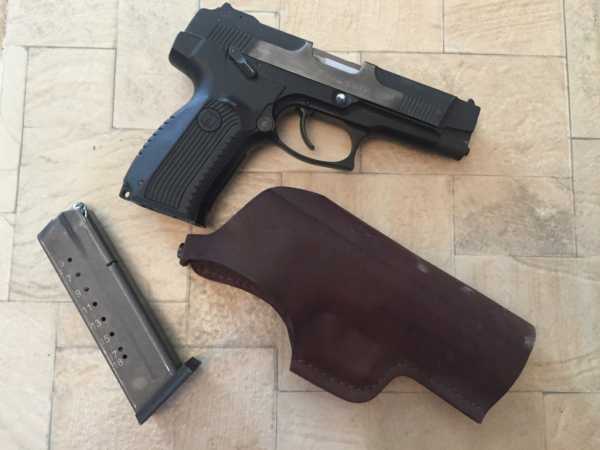

Пистолет Ярыгина с кобурой и обоймой

zabavnik.club

Пистолет Ярыгина: фото, технические характеристики

Пистолет Ярыгина был разработан по заказу Министерства обороны для смены устаревшего ПМ. В 1993 году это оружие представили на конкурсе, а уже в начале 21-го века после ряда испытаний его приняли на вооружение силовые ведомства и Российская армия. Через пару лет пистолет нашел свое применение и в структурах МВД.

Область применения и принцип работы

Боевой пистолет Ярыгина предназначен для ведения ближнего боя, а также является личным оружием офицеров Вооруженных сил.

Запирание и отпирание ствола происходит после сцепления (расцепления) муфты и передней плоскости окна. В результате взаимодействия этой муфты и кулачкового паза происходит мгновенное запирание или отпирание.

Ударно-спусковой механизм также имеет особенности и позволяет вести бой самовзводом и с предварительным взведением курка. Рама пистолета стальная, а рукоятка – пластмассовая.

В предохранительном положении блокируется курок, затвор и шептало. Особенности пистолета позволяют произвести выстрел после снятия с предохранителя на малом ходу и усилии спуска.

Патронник следует наполнять минимум наполовину. Это связанно с необходимостью подачи на пружину определенного усилия. В случае, когда усилия недостаточно – возможен пропуск подачи очередного боеприпаса.

Защелка магазина располагается возле спусковой скобы и может быть установлена под ведение боя любой рукой.

Прицельные приспособления (нерегулируемые) состоят из целика и мушки. Важной особенностью пистолета Ярыгина считается возможность установки люминофорных капсул на прицел для облегчения стрельбы в темное время суток.

В каких странах применяется «Грач»

Данное оружие применяется на территории РФ в Вооруженных силах. С 2005 года он также является наградным оружием. Работники прокуратуры применяют ПЯ с 2006 года. С 2009 года пистолет используют и в Службе судебных приставов. Внутренние войска, а также некоторые отделы специального назначения применяют пистолет Ярыгина на службе.

Кроме отечественных служб и органов, «Грач» сертифицируется в Казахстане. Эта республика применяет оружие для спортивно-тренировочных комплексов и на службе.

Федерация практической стрельбы и некоторые силовые структуры Армении приняли на вооружение ПЯ.

В Литве Ярыгина держат на вооружении частных охранных служб. Также пистолет применяют в Белоруссии.

«Грач» набирает популярность в компьютерных и видео играх.

Особенности пистолета

Работа автоматики оружия основывается на системе Кольта-Браунинга (отдача с коротким ходом ствола). Сам ствол имеет 6 правых нарезов. Ударный механизм имеет свои особенности, поэтому предназначен лишь для ведения одиночной стрельбы.

В ТТХ пистолета Ярыгина также указано, что предохранитель не является автоматическим и располагается на стальной рамке.

Курок блокируется в двух состояниях: во взведенном и спущенном.

Магазин оружия – коробчатого типа. Патроны располагаются в два ряда в шахматном порядке. Органы управления пистолетом адаптированы под ведение стрельбы как с правой, так и с левой руки.

На выбрасывателе монтируется указатель наличия патронов в патроннике, который представляет собой специальный выступ над затвором.

Механическая прочность, долговечность и надежность обеспечивается цельнометаллической конструкцией.

Технические характеристики пистолета Ярыгина

К наиболее важным характеристикам относятся:

• калибр – 9 мм;
• начальная скорость пули – 465 м/ с;
• вес без патронов – 1000 г;
• Д х Ш х В – 210 х 38 х 145 мм;
• количество выстрелов в минуту – 35;
• емкость магазина – 18 патронов;
• гарантийная наработка – 4 тысячи выстрелов;
• материал рамы – сталь.

Модификации оружия

Кроме привычных моделей, боевой и травматический пистолет Ярыгина выполняются и в других вариантах и модификациях:

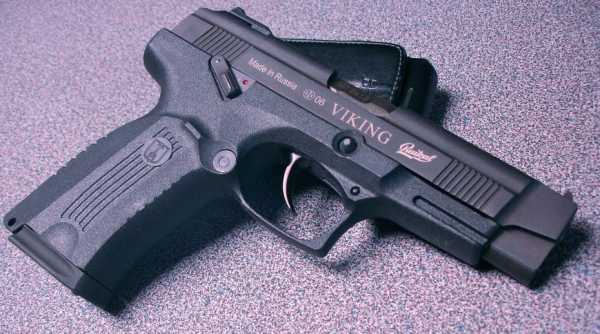

• MP-446 «Викинг» — облегченная модель (рамка пистолета – пластиковая). Прицел – регулируемый. Емкость магазина — 18 патронов. Данная модель изготавливается для экспорта.
• «Викинг» MP-446C — пистолет с пластиковой рамкой для спортивных тренировок. Магазин вмещает всего на 10 патронов.
• «Викинг-М» MP-446C — является следующей модификацией пистолета МР-446С для спортивной стрельбы. Рамка дополнена планкой «Пикатинни», ресурс наработки ствола увеличен. Увеличена плавность спуска. В данной версии изменен баланс пистолета. Это позволяет повысить темп стрельбы. Магазины в этой версии имеют однорядный выход. Он позволяет уменьшить усилия крепления магазина и облегчает его введение в приемное окно. Пистолет Ярыгина под патрон 9 х 21 мм.

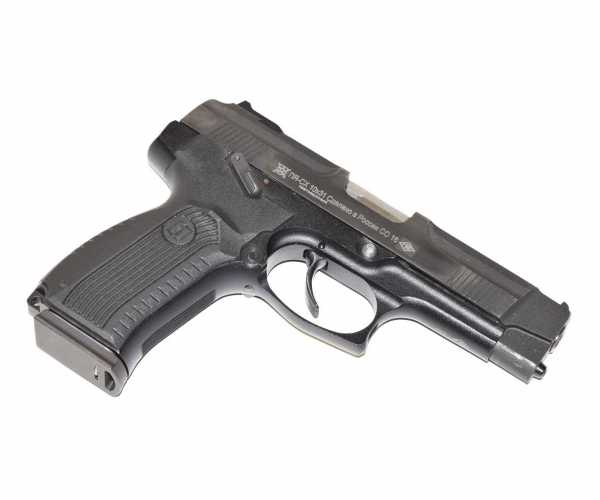

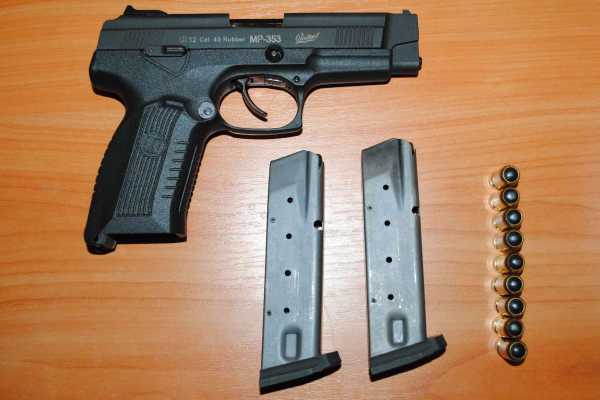

• МР-353 — травматический пистолет. МР-472 «Винтук» — также является травматическим пистолетом под патрон 10 × 23 мм. Вместимость магазина несколько меньше— 16 патронов, а рамка пистолета выполнена из упрочненной пластмассы.

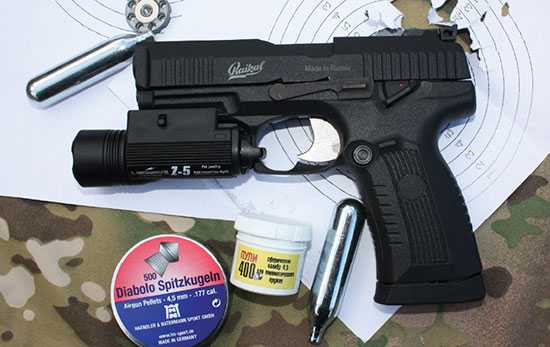

• МР-655К — 4,5-миллиметровый пневматический пистолет Ярыгина, достаточно новая модель (2008 года).
• ЛТ-110 ПЯ — учебно-тренировочный, который создан на базе ММГ ПЯ (с лазерным прицельным излучателем ЛТ-510 — видимым красным лучом.

Процесс сборки и разборки пистолета

Процесс сборки и разборки пистолета Ярыгина имеет сходство с разборкой ПМ. Неполная разборка существует для осмотра внутренних механизмов, очистки и смазки деталей. Полная существует для чистки особо сильных загрязнений, смены смазки и ремонта.

Последовательность разборки заключается в следующем:

• производится наружный осмотр оружия на предмет повреждения;
• снимается магазин, после чего делается контрольный спуск;
• затем необходимо снять ствольную коробку, вытащить пружину и затворную раму.

Сборка производится в обратном порядке. Для удобства все детали и механизмы выкладываются в определенном порядке. Под оружие следует подложить чистую подстилку. Запрещается применять излишние усилия и удары. По окончанию сборки проверяется ее правильность.

Проверка боя оружия

Такая проверка осуществляется при:

• поступлении нового оружия в подразделение;
• после ремонта пистолета;
• при нарушении характеристик пистолета Ярыгина, фото которого представлены в статье.

Проверка боя производится в присутствии опытного стрелка и сотрудника, за которым закреплен пистолет. Перед проверкой оружие тщательно осматривают и устраняют неисправности.

Запрещается производить проверку в ветреную погоду. Стрельба проводится по мишени на расстоянии 25 метров. При этом обязательным условием является использование патронов одной партии. Мишень закрепляется на щите, ширина которого составляет 1 метр, а ширина – 0.5 метра.

Районом прицеливания служит точка на мишени, а точка прицеливания находится на уровне глаз стрелка.

Бой проверяется с положения «стоя», при этом кисть не должна касаться упора. Стрелок производит 4 выстрела. По окончанию проверяется кучность стрельбы и вычисляется средняя точка попадания.

Наладка боя пистолета

Если кучность стрельбы составляет четыре пробоины (или три, если всего одна из них отклонилась от остальных), и эти пробоины не выходят за пределы круга диаметром до 15 см. Пробоина считается нормальной если бой образует площадь размером более 150 мм и удален от средины попадания остальных, наиболее кучно образовавшихся пробоин на некоторые расстояния, которые превышают диаметр круга рассеивания, а также если пробоины вовсе нет на мишени, но параметры трех пробоин являются допустимыми, а центр площади рассеивания находится на средней линии попадания трех отверстий.

Если данная точка отклоняется на 75 мм и более, то оружие следует передать оружейному мастеру либо в ремонтный цех для произведения необходимых операций: передвижения или замены целика из укомплектованного ремкомплекта запчастей и принадлежностей. Приведение ПЯ к нормальному бою можно считать оконченным, когда оно подтверждает заданные характеристики как в отношении кучности, так и в отношении точности стрельбы.

По окончанию приведения оружия к нормальному бою следует закрепить целик, и набить новую метку вместо старой.

Достоинства пистолета Ярыгина

Положительными моментами являются:

• плавный спуск;
• недостаточно большой ход спускового крючка;
• прицеливание после очередного выстрела производится довольно быстро;
• адаптированность к высокоскоростной стрельбе;
• высокая мощность;
• вместительный магазин.

Недостатки оружия

Среди недостатков выделяют:

• отсутствие взаимозаменяемости некоторых видов патронов;
• угловатая ручка не очень комфортна в удержании;
• неудобства в использовании предохранителя;
• отсутствие функции безопасного спуска;
• широкая мушка;
• увеличенный ход спускового крючка;
• отсутствие пазов для крепления тактических фонариков;
• низкий гарантийный настрел;
• возможность задержки и застревания патронов в патроннике;
• наличие множества мелких деталей, из-за которых часто случаются поломки;
• внушительный вес;
• необходимость в пристреливании после смены вида патронов;
• низкий срок эксплуатации в спортивно-тренировочных моделях;
• ненадежная пластиковая рама.

Отзывы о травматическом пистолете

Пользователи выделяют положительные технические характеристики пистолета Ярыгина:

• Он соответствует большинству жестких требований Вооруженных Сил. Служащие высоко оценили боевые свойства эталона «Грача».
• Применение новой бронебойной пули также является большим достоинством пистолета.

Несмотря на широкое распространение и множество модификаций, оружие все же имеет и отрицательные характеристики.

Среди негативных отзывов выделяются следующие:

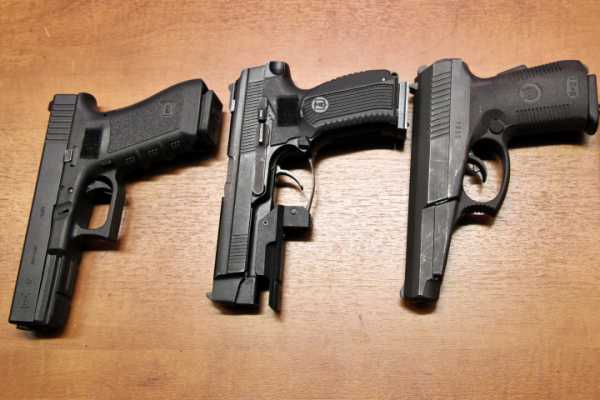

• При снаряжении магазинов пистолета Ярыгина (фото в статье) острые губки врезаются в пальцы.
• При одновременном увеличении емкости магазина, контрольное отверстие осталось на прежнем месте.
• Сами окошка расположены с правой стороны, такое решение очень удобно для левши, но при этом для правши проверить количество патронов можно лишь вынув магазин из ручки. Более практичным решением стало бы перемещение окошка на левую или тыльную сторону.
• Защелка магазина не прикрыта, поэтому часто случаются нажатия при ношении. Также случаются утраты магазина, либо в патроннике вовсе не остается патронов, потому как при случайном нажатии на защелку магазина он отклинивается от полосы досылания и затвор не совпадает с патроном. Магазин, при этом, находится в ручке, и прижимается защелкой. Сам магазин стояло бы спроектировать по типу магазина АПС, с большими окошками, либо же по типу магазина ПСМ, для облегчения снаряжения патронами, потому как процесс снаряжения и ношения оружия не очень удобны.
• Рычаг задержки затвора размещен близко от предохранителя и при нажатии на него, нижний палец попадает под верхний. На некоторых новых пистолетах Ярыгина, фиксировались случаи самопроизвольного срыва затвора с затворной задержки.
• Насечка в фронтальной части затвора не удобна при использовании. Из-за непрактичной насечки, пальцы стрелка натыкаются на острые края фронтальной части рамки.

Двусторонний рычаг предохранителя является неплохим решением. Но при наличии только правосторонней кобуры, оно признано неэффективным. Тоже самое можно сказать о постановке на предохранитель с взведенным курком – функция не востребована. Во время извлечения оружия из кобуры сразу взвести курок удается без проблем. Самовзвод на оружие мягкий, на точность первого выстрела не оказывает влияния.

autogear.ru
