Парабеллум пистолет фото-Parabellum, составляющую часть крылатого латинского выражения — «Si vis pacem. para bellum* — «Хочешь мира, готовься к войне».

Пистолет люгер Р08, у немцев он Die Pistole 08 (Р08), у американцев люгер, а у нас парабеллум фото

Парабеллум

Парабеллум пистолет фото, именно так и никак иначе нарекла свой новый пистолет компания DWM.

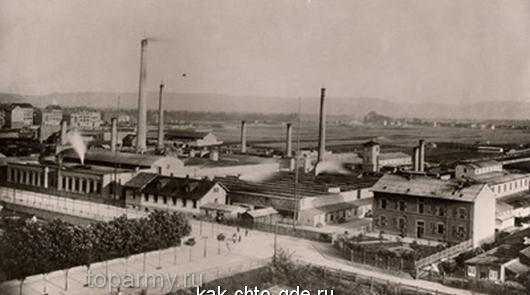

Завод производящий оружие и боеприпасы фото 1895 год

Немецкие фабрики оружия и боеприпасов» (Deutsche Waffen und Munitionsfabriken-DWM.

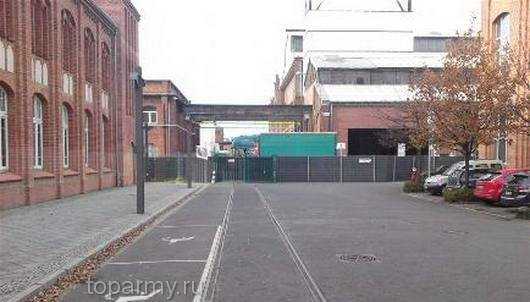

Та же фабрика фото наши дни

Словно предчувствуя, что пистолет надолго завоюет симпатии всего мира. И были правы пистолет используется более ста лет, прошёл Первую и Вторую мировую войну, благодаря военным фильмам очень узнаваем в нашей стране и поныне.

В великой отечественной, парабеллум был желанным трофеем у наших солдат

Пистолет, который выпускается до сих пор. Парабеллум был изобретен в далеком 1897 году инженером Геор­гом Иоганном Люгером.

изобретатель Georg Iogann Lyuger

Однако на поверку пистолет «Парабеллум» Люгера оказался не чем иным, как искусной конструк­торской переделкой образца Борхарда.

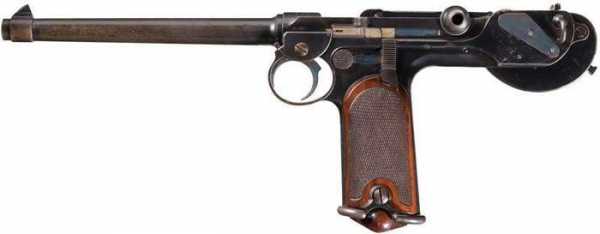

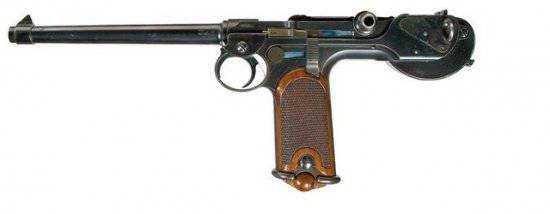

Пистолет Борхардта К-93 образца 1893 г

Конструкция пистолета  Парабеллум была настолько удачной, что  его  при­няли на вооружение в Швейцарии. Что послужило для  Парабеллум отличной рекламой. Не обошли своим вниманием новинку  Болгария. Бразилия. Россия. «Еще в 1902 г. Георг Люгер предлагал свой пистолет Русскому правительству, но проведенные в то время в России испытания были сочтены неудачными. В конце 1905 г. представитель России полковник Сахаров посетил фирму DWM и представил требования правительства к новому пистолету, который планировалось принять на вооружение офицеров армии и флота. До этого Сахаров ознакомился с пистолетами Маузера, Браунинга и Зауера, но остался недовольным.

Видео работы автоматики, пистолет парабеллум люгер р 08.

Из привезенных в следующем году в Россию образцов, военным больше всего понравился пистолет «нового образца» калибра 9-мм с длиной ствола 100-мм. Надежды DWM на реализацию в России «Морской модели» не оправдались. «Новый образец» был рекомендован Русским офицерам для приобретения за их собственный счет. Всего было заказано 1000 пистолетов, которые понемногу покупались, но вплоть до 1914 г. полностью выкуплены не были»

пистолет люгер парабеллум

Для справки: Общее количество выпущенных в Германии пистолетов Borchardt-Luger/Luger/Parabellum’/P.08 составляло — 2 818 000 штук. Наганов в царской России и в СССР было произведено 2 600 000 штук.

Через четыре года Парабеллум  Люгера-Борхарда по­бедило в конкурсе на лучший воен­ный самозарядный пистолет кайзе­ровской армии, обойдя в схватке  7,65-мм пистолет Борхардта К-93, 7,65-мм пистолет Борхардта-Люгера обр.1900 г., 7,63-мм пистолет «Маннлихер» М.1900, 9-мм пистолет «Марс», 7,63-мм пистолет «Шварцлозе» М.1893 «Стандарт», 9-мм пистолет «Браунинг» и 7,63-мм пистолет «Маузер» К.96. Победа в такой компании была нелёгкой.В 1908 году оружие под названи­ем «пистолет «Парабеллум», модель 1908» высочайшим указом Виль­гельма II было принято на вооруже­ние германской армии. С тех пор 9 мм пистолет с длиной ствола 100 мм немцы величали Die Pistole 08 (Р08). американцы — люгером, а в наших краях — парабеллумом.

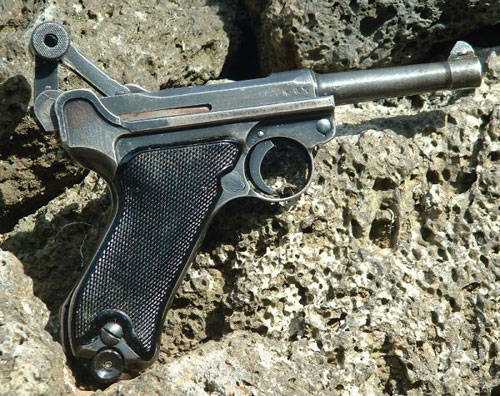

люгер парабеллум фото

Имя впоследствии пе­решло ТАК ЖЕ  и к новому пистолетно­му патрону 9 мм «Парабеллум».

Патрон 9×19 парабеллум

Пи­столет вмиг превратился в один из лучших образцов короткоствольно­го оружия самообороны и нападе­ния, так как ему были присущи вы­сокие боевые и эксплуатационные качества, рациональная конструк­ция и блестящая эргономика. К началу 1914 года германская армия получила 250 000 пистолетов «Парабеллум  пистолет фото» Авто­матика люгера основана на принци­пе отдачи ствола при коротком его ходе. Еще пистолет ярко выделял­ся необычным наклоном рукоятки 35″ от нормы, что непосредственно способствовало меткой стрельбе на­вскидку. Количество задержек было незначительным. В целом динамика механизма существенно отличалась от схожих образцов компоновкой пистолета; в частности затвор после отпирания начинает откатывать со скоростью, равной скорости ствола. Тем не менее, имелись и редкие ми­нусы: открытый ударно-спусковой механизм допускал загрязнение и попадание пыли и песка.

Парабеллум  так­же был крайне трудоемким в изго­товлении. Посудите сами: на заво­де Mauser Werke A.G. на его изго­товку уходило 12.5 человеко-часа. 6.1 кг металла. 778 отдельных опе­раций, что привело к высокой себе­стоимости. Поэтому в 1942 г.. ког­да немцы уже не проводили «блиц­криг», в вермахт поступил новый вальтер Р.38: однако старый люгер даже не подумывал сдавать пози­ции. Стрельба была действенна на 100-125 м. де-факто эффективна на расстоянии до 50 м. Коробчатый ма­газин пистолета был рассчитан на 8 патронов. Приятная «анатомиче­ская ручка» гарантировала хороший хват и удобное прицеливание, а лег­кий спуск и точность стрельбы вку­пе с тщательной отделкой и пригон­кой деталей создали поистине ореол легенды вокруг парабеллума.

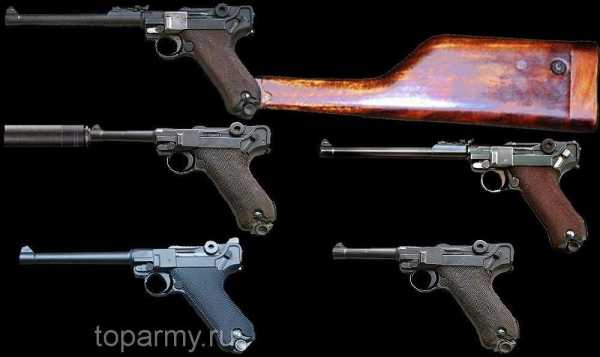

На базе Парабеллум  пистолет фото были произведены различные модификации этого пистолета. Mauser-Верке в 1930-х гг. начала производство спец.варианта с глушителем расширительного типа, поступал на вооружение спецслужб Абвер военная разведка, Гестапо и СД. На фото, левый ряд, второй сверху, напротив люгер с удлиненным стволом.

различные модификации пистолета, Mauser-Верке

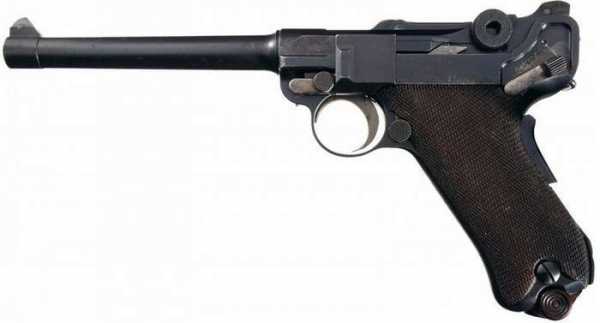

Довольно таки распространенная модель с удлиненным стволом, получившая название артиллерийская, таким же пистолетом вооружались первый номер стрелок (Schuetze) и второй, пулеметного расчета MG-34 и MG-42.

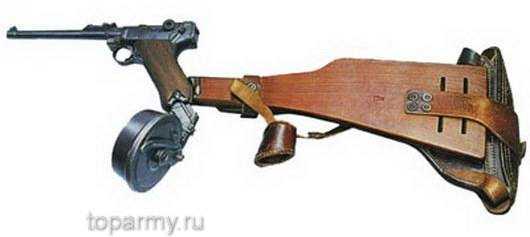

parabellum артиллерийская модель 1916г., такие же выдавали пулемётчикам

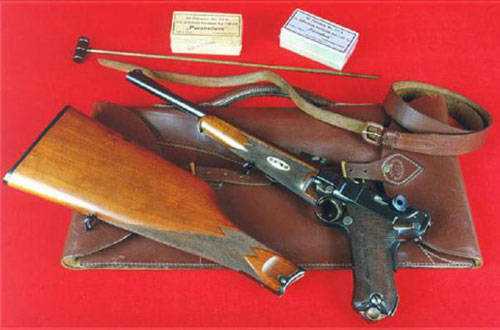

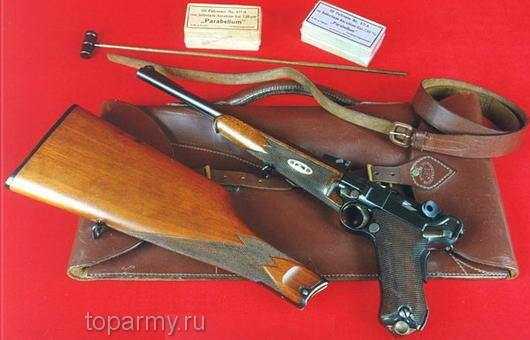

Охотничьи и подарочные варианты с отстегивающимся прикладом. Carbine_1902? DWM карабин использовался для охоты кайзером Вильгельмом и президентом Тедди Рузвельтом, по крайне мере так утверждается. Длина ствола карабина 300мм, калибр 7, 65 мм, деревянные детали из ореха и бука, плюс отделка. Дорогущий зараза, очень ценится коллекционерами.

Carbine 1902



Parabellum с увеличенным боекомплектом

Для справки, интересные факты.

• Во время покушения на президента США Гарри Трумэна в 1950 году, из «Люгера» был застрелен сотрудник спецслужб Лесли Коффелт. Это был первый случай гибели агента секретной службы США при исполнении служебных обязанностей. «Люгер», из которого был совершён выстрел, до сих пор находится в музее президента Трумэна.
• «Люгер» калибра 7,65 мм был подарен компанией «Маузер» Л.И.Брежневу и в настоящее время находится в коллекции фонда вооружения Центрального Музея Вооружённых Сил России.
• Лаврентий Берия был расстрелян Павлом Батицким из табельного «
  Парабеллума» одним выстрелом в лоб.
• Общее количество выпущенных в Германии пистолетов Borchardt-Luger/Luger/Parabellum’/P.08 составляло — 2 818 000 штук.
• Наганов в царской России и в СССР было произведено 2 600 000 штук.

toparmy.ru

Пистолет Luger «Parabellum» (19 фото + 1 видео) . Чёрт побери

Пистолет Люгера («Люгер», «Парабеллум», нем. P08, Parabellum, Borchardt-Luger) — пистолет калибра 9 мм, разработанный в 1898 году австрийцем Георгом Люгером на основе конструкции пистолета Хуго Борхардта.

Сложный и дорогой в производстве, «Парабеллум» тем не менее отличался достаточно высокой надежностью, и для своего времени, являлся передовой оружейной системой.

Главным достоинством «Парабеллума» была очень высокая точность стрельбы, достигнутая за счёт удобной «анатомической» рукояти и легкого (почти спортивного) спуска.

История создания и производства

Пистолет Люгера был талантливой конструкторской переделкой пистолета Борхардта, из-за чего до 1904 года в европейских странах он назывался пистолетом системы Борхардта-Люгера. Хуго Борхардт и Георг Люгер были коллегами на немецкой оружейной фирме Ludwig Loewe & Co. в Карлсруэ, где Георг Люгер занимался доводкой самозарядного пистолета.
Затем, в 1896 году, Георг Люгер возглавил группу конструкторов в DWM и все работы стал вести самостоятельно.

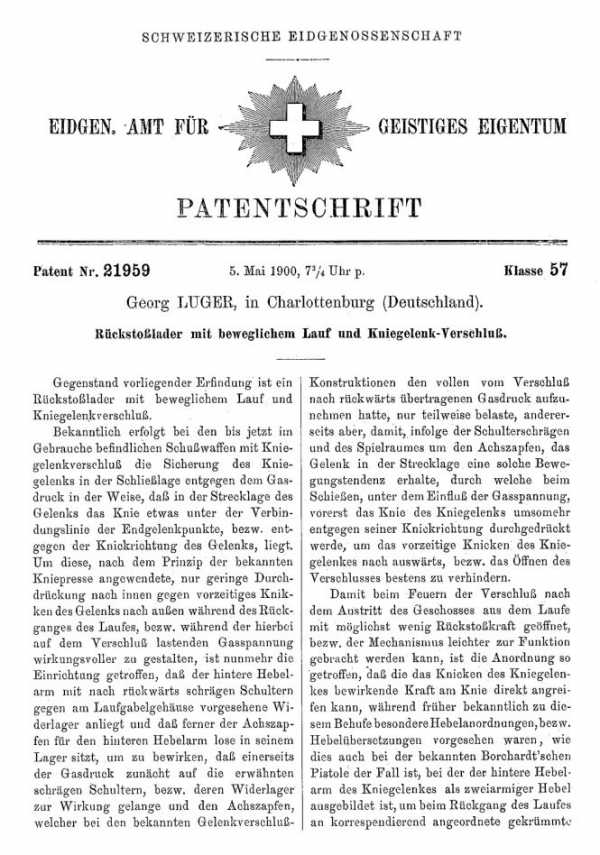

В 1898 году Люгер представил образец своего пистолета калибра 7,65 мм с длиной ствола 122 мм, под наименованием Versuchsmodelle III (экспериментальная модель № 3) швейцарскому правительству для закупки. Испытания этого оружия прошли в 1899 году,

4 мая 1900 году парламентским указом пистолет был принят на вооружение швейцарской армии под названием Pistole, Ordonnanz 1900, System Borchardt-Luger. Фирма DWM обязалась произвести 3000 пистолетов этой системы для швейцарской армии.

После этого, пистолеты Люгера калибра 7,65 мм поступили на вооружение ряда других стран, их закупали Бразилия, Голландия, Португалия, Россия и Турция. В 1902 году 1 000 пистолетов Люгера модели 1900 года закупило правительство США для испытаний в вооружённых силах.

Летом 1902 года в Германии в окрестностях Берлина начались конкурсные испытания для отбора и принятия на вооружение кайзеровской армии самозарядного пистолета.

В них участвовали: 7,65-мм пистолет Borchardt C-93, 7,65-мм пистолет Borchardt-Luger М.1900, 7,63-мм пистолет Mannlicher М.1900 , 9-мм пистолет «Марс», 7,63-мм пистолет Schwarzlose М.1893 «Стандарт», 9-мм пистолет FN Browning M1903 и 7,63-мм пистолет Mauser C-96.

Испытания проводились довольно долго: лишь к 1904 году был объявлен победитель — доработанный пистолет Borchardt-Luger М.1900.

В 1903 году, в ходе испытаний, был изменен калибр оружия, поскольку в 1902 году был разработан более мощный 9×19 мм пистолетный патрон цилиндрической формы с бездымным порохом, переделанный из «бутылочного» 7,65 мм.

12 декабря 1904 года 9-мм пистолет Люгера Морская модель 1904 года системы Борхардта-Люгера был принят германским морским штабом на вооружение германского флота.

22 августа 1908 года 9-мм пистолет Люгера под названием P.08 ( Pistole 08) был принят на вооружение кайзеровской армии в качестве штатного короткоствольного оружия.

С начала серийного производства в 1908-м году и до конца Первой мировой войны большинство коммерческих, контрактных и военных пистолетов Luger были произведены компанией DWM.

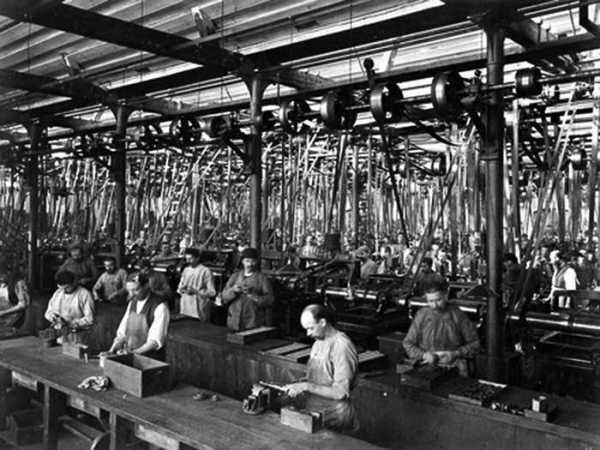

Цех фабрики DWM
Руководитель компании DWM дал пистолету название Parabellum — от известной латинской пословицы «Хочешь мира, готовься к войне» (с лат. — Si vis pacem, para bellum), служившей девизом компании DWM. Такое название получил и его патрон — 9×19 мм Parabellum.

Стоит сказать, что DWM, после принятия на вооружение пистолета в Германии, использовала название «Парабеллум» только для коммерческих пистолетов.

В 1910-м году к производству пистолетов Люгера подключился королевский арсенал в Эрфурте, производивший пистолеты только для немецкой армии. Всего в Эрфурте было выпущено около 520 000 единиц этого типа оружия.

После поражения в Первой мировой войне по условиям Версальского мира для Германии был установлен ряд ограничений в военной сфере. В частности, производимое оружие было существенно ограничено по тактико-техническим характеристикам. Так, пистолеты не могли иметь длину ствола более 100 мм и калибр более 8 мм.

Таким образом, производство оружия было затруднено. Однако уже в 1920 году, работники оружейной компании Simson в городе Зуль вновь продолжили работы по изготовлению пистолетов Люгера в ограниченных партиях для нужд полиции и офицеров рейхсвера. В 1925 году к изготовлению этого оружия присоединилась фирма Krieghoff.

В 20-е — 30-е годы при помощи специалистов фирмы Mauser-Werke A.G. было возобновлено изготовление «Люгеров» в Швейцарии и организована сборка в Финляндии.

В 1922 году DWM была реорганизована и стала называться Berlin-Karlsruher Industrie-Werke (BKIW) и вновь стала производить «Люгеры», но теперь бо́льшая часть произведённых ими пистолетов уходила на экспорт в США, где они получили известность как «Luger». Помимо США, это оружие у DWM/BKIW закупала Финляндия. За десятилетний промежуток с 1920 по 1930 год все германские компании в сумме изготовили свыше 35 000 единиц пистолетов Люгера.

В 1930 году управление делами фирмы DWM/BKIW перешло под контроль компании Mauser-Werke A.G., и центр производства был переведён в город Оберндорф-на-Неккаре. 1 мая 1930 года туда было перевезено около 800 станков и технологическое оборудование из Карлсруэ. Следующие пять лет «Люгеры», выпускаемые компанией Mauser, ещё несли клеймо DWM.

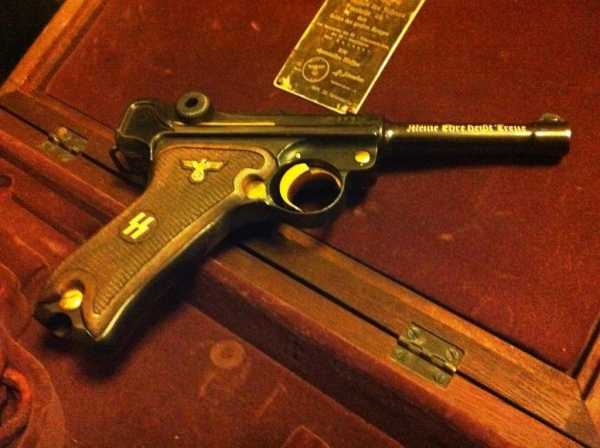

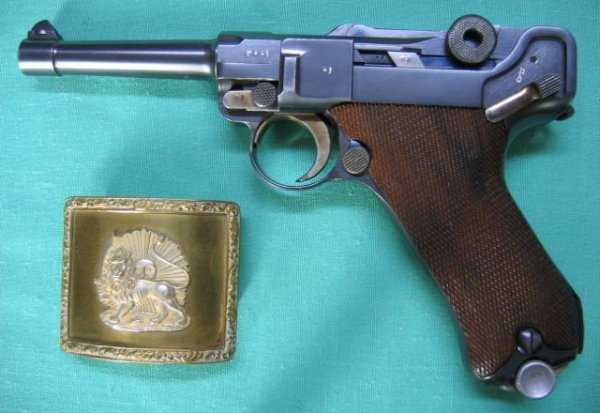

Модели, произведённые на экспорт, были гравированы гербом страны заказчика. Многие модели гравированы гербом завода производителя.

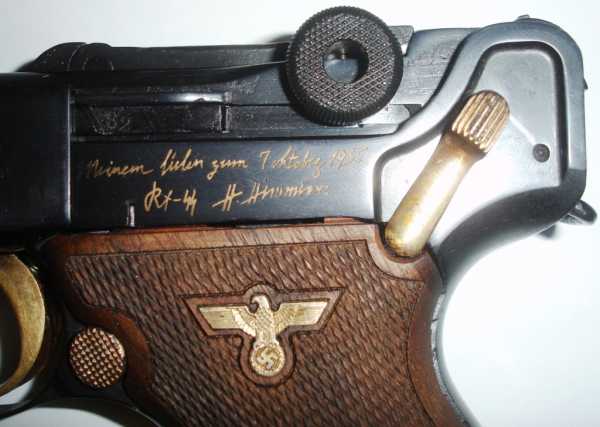

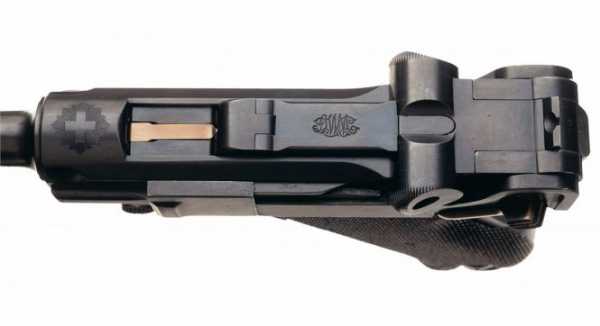

Пример гравироки на пистолете Luger
С 1934 года на стрелковом оружии Германии наименования производителей не указывались — указывались только коды заводов-производителей оружия по классификации Управления вооружений сухопутных сил. Компании Mauser соответствовал код S/42.

C 1930 года компания Mauser-Werke A.G. продолжала изготовлять пистолеты Люгера на экспорт для армии США. Персия заказала 3 000 Р.08 и 1 000 LP.08.

Все «Люгеры» имели отделку довольно высокого качества и точную пригонку подвижных частей. Металлические поверхности были воронёные, некоторые образцы этого оружия были украшены гравировкой. Щёчки рукояток изготавливались в основном из древесины грецкого ореха, с аккуратной мелкой насечкой, однако пистолеты, изготовлявшиеся во время Второй мировой войны могли иметь щёчки, изготовленные из пластика.

При производстве пистолетов Люгера использовалась легированная сталь, обладающая повышенной прочностью и коррозионной стойкостью. Основные детали оружия, такие как рама, ствол, затвор, а также другие, подвергались обычной термообработке закаливанием до нужной твёрдости. При этом разные детали закаливались до необходимой им прочности. Детали ударно-спускового механизма и соединительные оси проходили термическую обработку методом цементации (науглероживания), то есть диффузионном насыщении поверхностного слоя стали углеродом при нагреве в науглероживающей среде. Обработанные таким образом детали приобретают свои окончательные свойства после закалки и низкого отпуска. Целью такой обработки является придание поверхностному слою высокой твердости и износостойкости, повышения предела контактной выносливости и предела выносливости при изгибе с сохранением достаточно вязкой сердцевины — основного тела детали. Толщина науглероженного слоя не превышала одного миллиметра. В результате эти детали обладали как прочностью, так и необходимой пластичностью, что позволяло им постоянно выдерживать самые сильные нагрузки.

Во время Первой мировой войны, «Парабеллумы» защищали от коррозии методом кислотного оксидирования (так называемый «ржавый лак» или «ржавое воронение»), при котором сталь защищает покрытие из оксидной пленки, подобное ржавчине, с глубоким чёрным цветом. Далее, в период между двумя мировыми воинами и во время Второй мировой войны, использовался более прогрессивный метод нанесения защитного покрытия — оксидирование, значительно экономившее время и средства. Ещё один вид покрытия, применявшийся для защиты поверхностей стальных деталей «Люгеров» — фосфатное покрытие, наносившееся способом горячего фосфатирования, использовавшееся в 1920-х гг.

Варианты и модификации

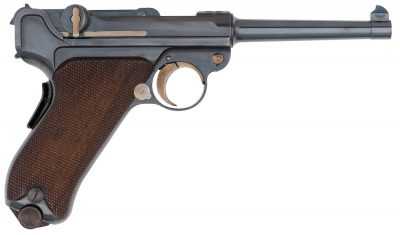

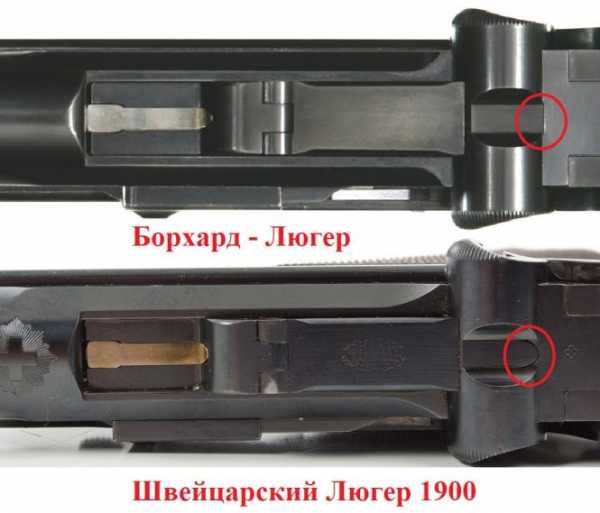

М.1900 — первая модель пистолета Borchardt-Luger. Эта модель унаследовала одну особенность, присущую пистолетам Борхарда — небольшую скобу с правой стороны шарнира затвора. Её задачей было предотвратить отскок затвора после его закрытия. В действительности же она оказалась излишней, потому что, когда шарнир рычажного затвора закрыт, он находится немного ниже линии, вдоль которой действует сила отдачи, и поэтому любое действие, направленное на открытие затвора, только больше прижимало шарнир к ствольной коробке.
Важными элементами М.1900 являлись флажковый предохранитель, блокирующий ствольную коробку, который был слева в задней части рамки и пружинный выбрасыватель, который располагался на плоской верхней поверхности затвора.

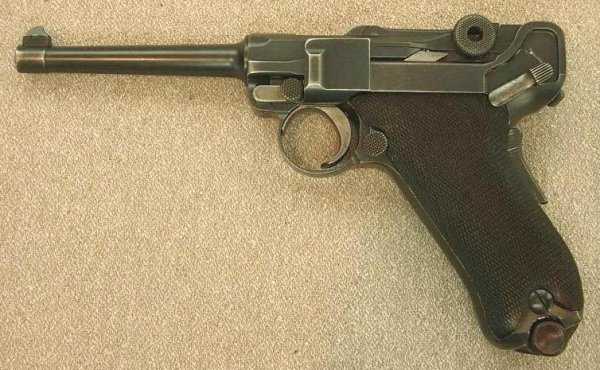

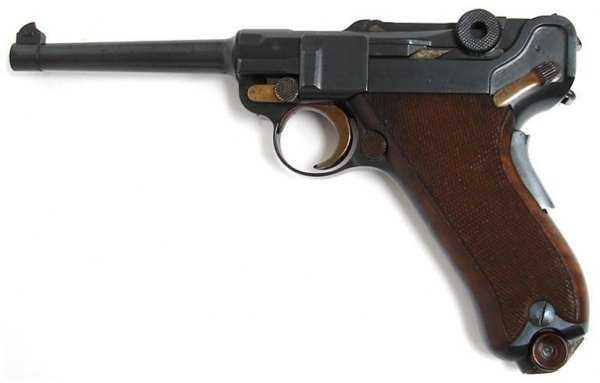

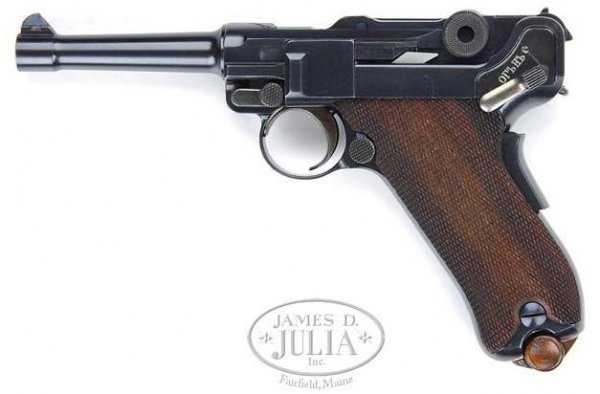

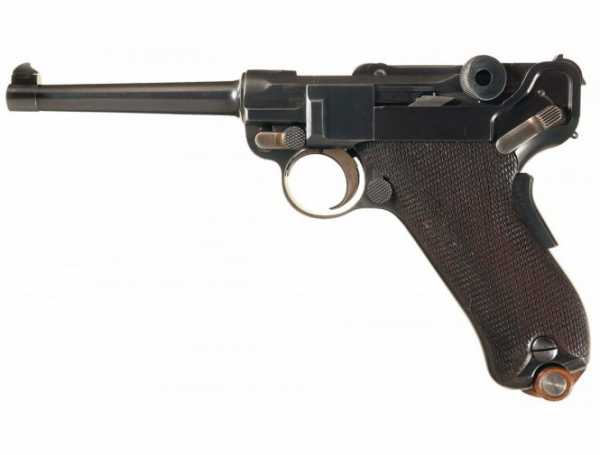

Пистолет Borchardt-Luger М.1900, вид слева
М.1902 — дальнейшее развитие М.1900. Эта модель создавалась под патрон 9×19 мм Parabellum, вследствие чего ствол пришлось сделать несколько толще и короче, чем у предыдущей модели. Длина ствола 102 мм. Также были несколько изменены затвор и магазин. Число нарезов в стволе увеличено с четырёх до шести, а размеры рамки и ствольной коробки стали одинаковыми. В конечном варианте у М.1902 рамка, ствольная коробка и резьбовая втулка ствола были укорочены примерно на 2 мм.

М.1904 — стала первой массовой моделью пистолета «Люгер». Первая закупка этого оружия произошла после того, как германским флотом был принят на вооружение «Самозарядный пистолет образца 1904 года» ( нем. Selbstlade-Pistole Mod.1904 ) с длиной ствола 147 мм, впоследствии известный как «Морская модель».

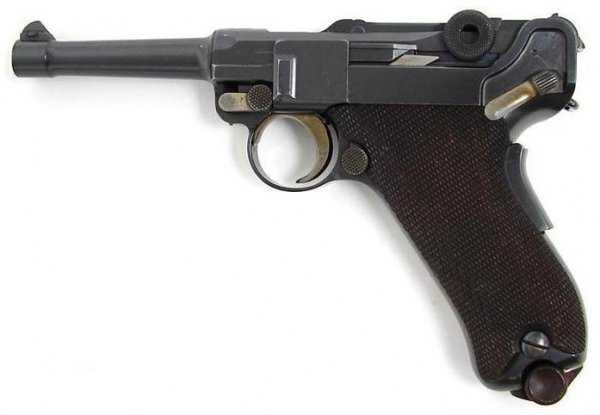

Пистолет Luger М.1904, вид слева
В модель 1904 года были внесены нововведения, которые затем стали стандартными для всех последующих пистолетов Luger. Обычный пружинный выбрасыватель был заменён выбрасывателем нового типа с вертикальным зубом. Выбрасыватель совмещен с указателем наличия патрона в патроннике. Находящийся в патроннике патрон поднимает выбрасыватель вверх. Данная модель имеет перекидной прицел на дистанции 100 и 200 м. Внизу тыльной части рукоятки сделан паз для крепления кобуры-приклада. Калибр 9 мм, длина 262 мм, длина ствола 147 мм, вес 915 грамм, начальная скорость пули 350 м/с.

С 1905 по 1918 год фирмой DWM было изготовлено 81 250 пистолетов М.1904 для ВМФ Германии.

М.1906 — в 1906 году пистолет был модернизирован. Пластинчатую возвратную пружину в рукоятке заменили витой, цилиндрической. Также была изменена конструкция предохранителя; сам он был перемещён вниз и стал запирать шептало. Верхняя часть затвора теперь стала иметь полукруглую форму, захваты шарнира выполнялись с плоской поверхностью с насечкой в форме ромба, а скоба для предотвращения отскоков была удалена. М.1906 изготовлялся в двух вариантах — под патроны 7,65 мм и 9 мм.

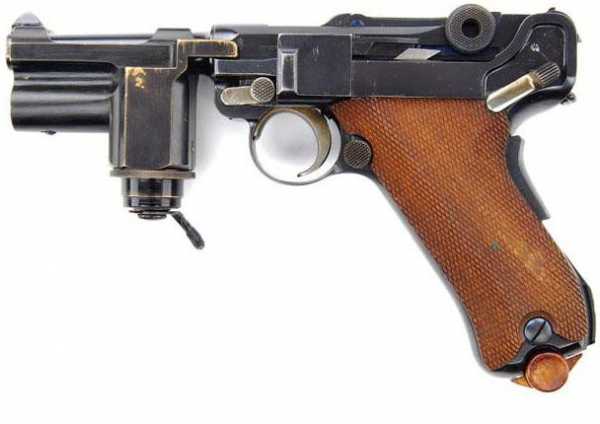

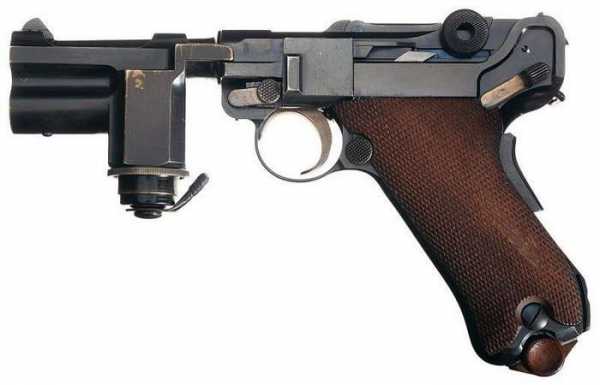

Luger М.1906 с подствольным фонарем.
Такие пистолеты, в годы Второй мировой войны, стояли на вооружении Имперской службы безобасности (RSD).
М.1908 — эта модель отличается от М.1906 отсутствием автоматического предохранителя. М.1908 чаще всего назывался просто Pistole 08, или P.08. Подобно пистолету образца 1906 года, он имеет витую возвратную пружину цилиндрической формы и экстрактор, который совмещён с указателем наличия патрона в патроннике. Со всеми изменениями новая «Морская модель 1904 года» выпускалась с прежним названием. Всего до 1918 года оружейной компанией DWM было выпущено 908 275 P.08 для вооружения армии и 1 500 пистолетов для гражданских целей. В Эрфурте с 1911 до 1918 года их произвели 663 600 единиц.

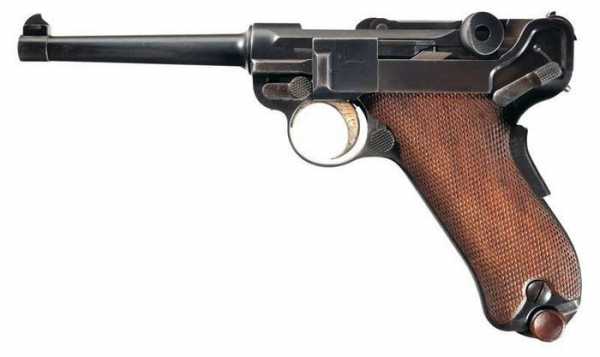

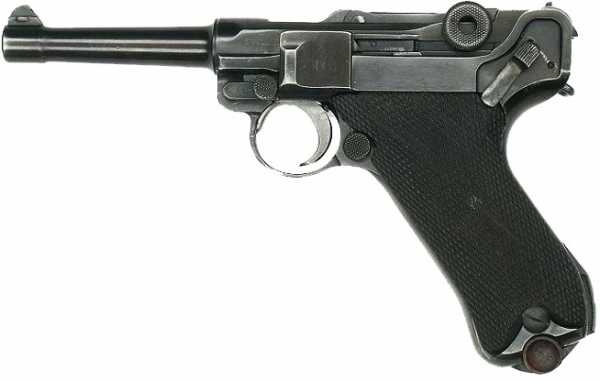

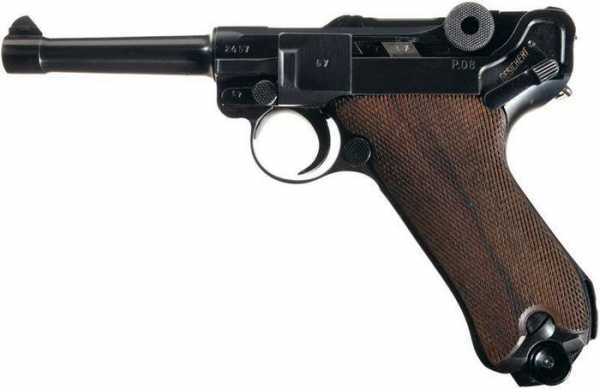

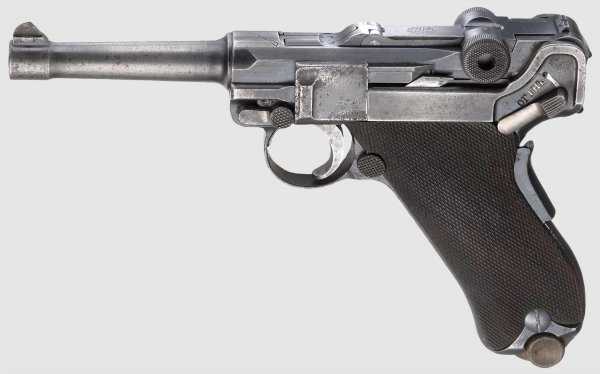

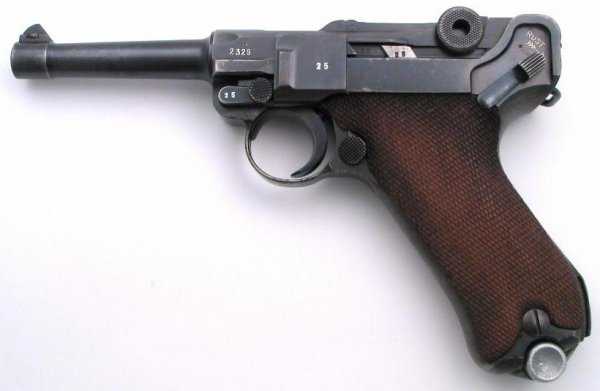

Luger P.08, вид слева

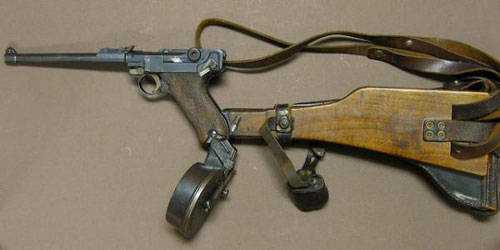

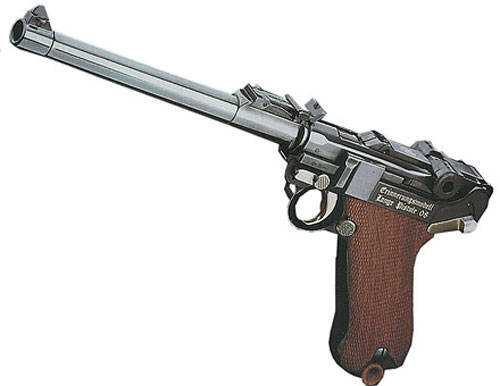

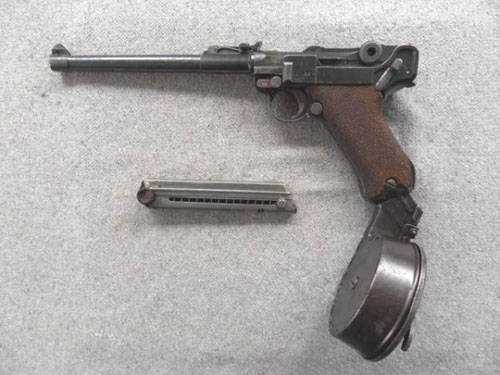

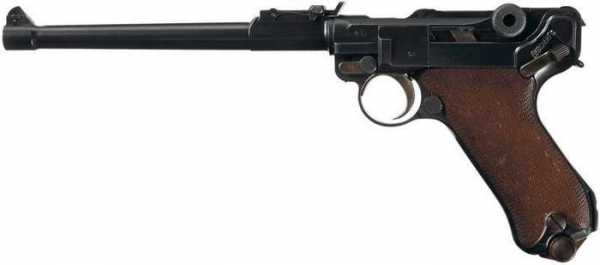

LP.08 — так называемая «Артиллерийская модель» принятая 3 июня 1913 году на вооружение. Пистолет предназначен для вооружения расчетов орудий полевой артиллерии и унтер-офицеров пулеметных команд. Рассчитан на стрельбу до 800 м с приставной деревянной кобурой-прикладом. В 1917 году, инженером Леером, к ней был разработан 32-патронный барабанный магазин (нем. Trommelmagazin 08). Впоследствии этот магазин использовался в пистолете-пулемёте MP 18.I. За время Первой мировой войны для германской армии было произведено около 198 000 пистолетов «Артиллерийской модели».

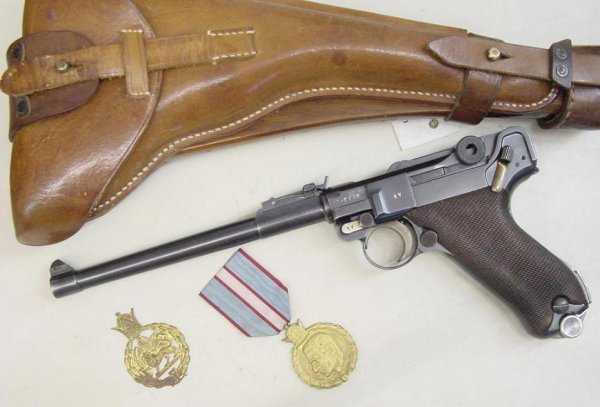

Пистолет LP.08, вид слева
Кроме стандартной версии P.08, в начале 1930-х гг. Mauser-Werke A.G. приступила к производству и специального варианта с глушителем расширительного типа. Это оружие начали получать спецслужбы, такие как СД, Гестапо и военная разведка — Абвер.

Конструкция и принцип работы

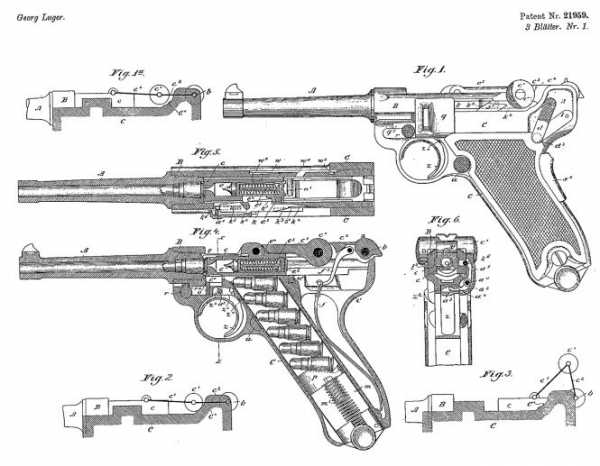

По принципу автоматики пистолет «Парабеллум» относится к образцам автоматического оружия с использованием отдачи ствола (короткий ход).

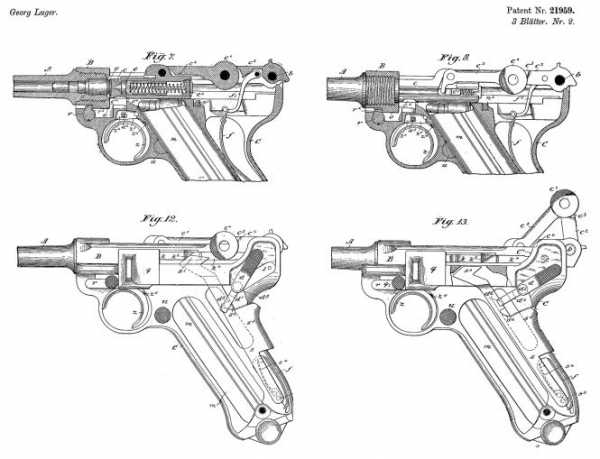

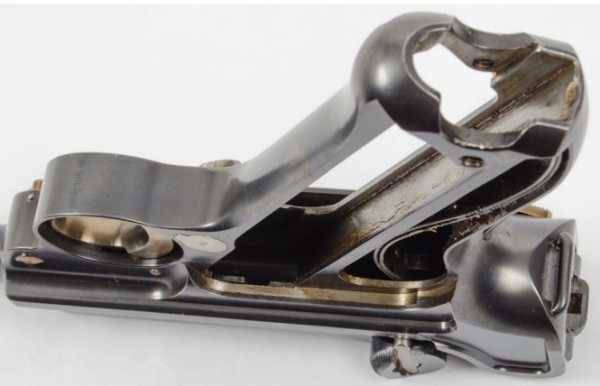

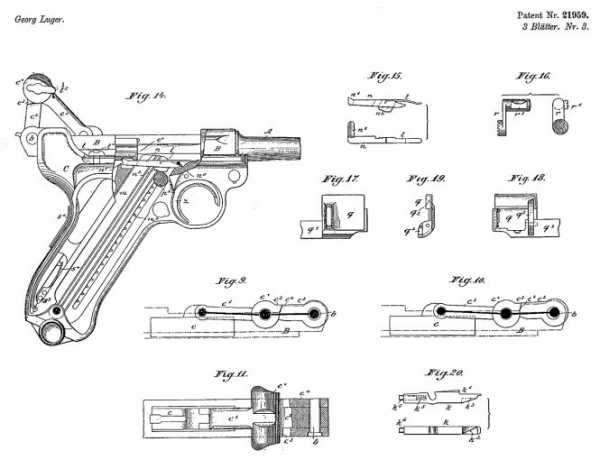

Запирание канала ствола осуществляется при помощи системы шарнирно соединённых рычагов, находящихся в обычном положении и при производстве выстрела в положении «мертвой точки». В таком состоянии исключается складывание рычагов под воздействием прямолинейного давления затвора при выстреле.

Ударный механизм ударникового типа расположен в затворе. Он состоит из ударника с бойком, на котором имеется боевой взвод, и боевой пружины. Спусковой механизм находится в ствольной коробке и рамке пистолета, позволяет вести только одиночный огонь. Он состоит из спускового рычага с шепталом и разобщителем, передаточного (коленчатого) рычага и спускового крючка с пружиной. Передаточный (коленчатый) рычаг расположен в спусковой крышке; нижнее колено рычага соединяется со спусковым крючком, а верхнее колено — с разобщителем.

Затвор закрыт

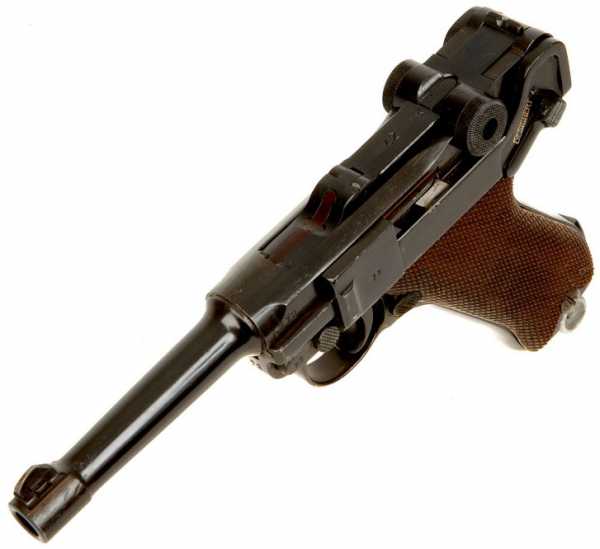

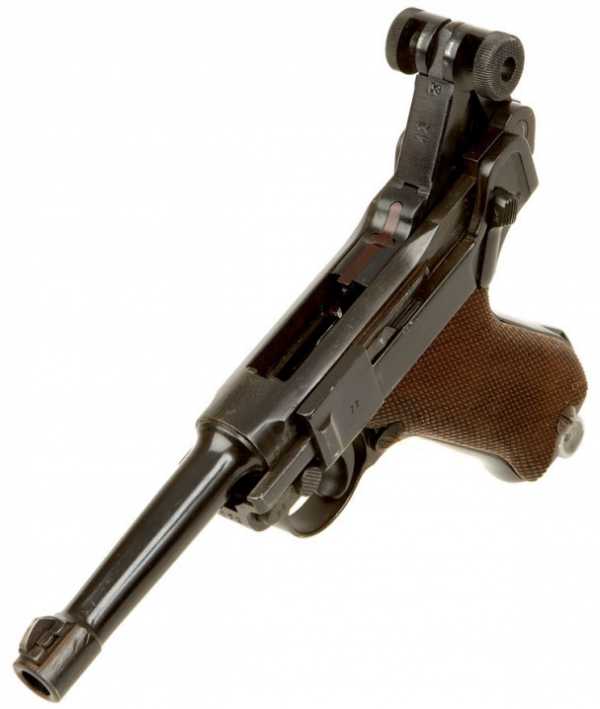

Затвор взведен

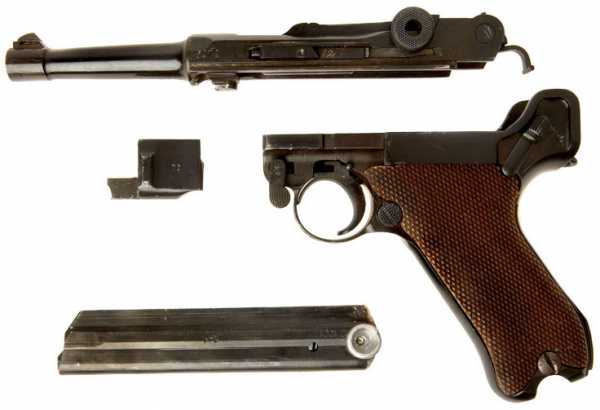

Неполная разборка
Спусковой рычаг находится на левой стенке ствольной коробки, при выстреле он отходит назад вместе со ствольной коробкой. При отходе спускового рычага разобщитель выходит из-под верхнего колена передаточного рычага. При этом связь спускового крючка со спусковым рычагом нарушается, к поэтому ударник после каждого выстрела удерживается на боевом взводе.

В случае осечки можно взвести ударник без перезаряжания. Для этого нужно потянуть за ролики рычагов до начала движения ствола и отпустить. При выстреле сначала отходит ствол, потом затвор. Если же взяться за ролики и потянуть, то рычаги выйдут из положения мертвой точки и сначала откроется затвор. Боевая пружина при этом сжимается и ударник встает боевым взводом на шептало.

Если требуется произвести плавный спуск ударника, то потянув за ролики до начала движения ствола, и удерживая ими затвор, нужно нажать на спусковой крючок и плавно отпустить затвор до первоначального положения.

Ствол со ствольной коробкой после выстрела возвращается вперёд возвратным механизмом, который состоит из возвратной пружины с паправляющим стержнем (расположены в рукоятке пистолета) и серьги. Серьга верхним концом шарнирно связана с шатуном, а её нижний конец рожками соединяется с вилкой стержня возвратной пружины.

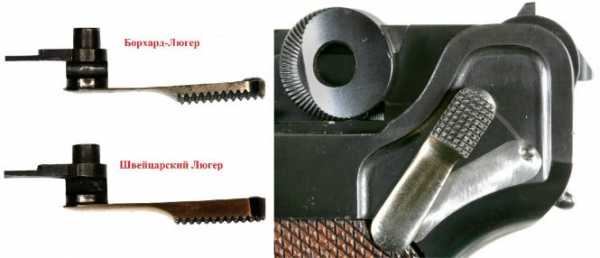

С левой стороны рамки расположен предохранитель от случайных выстрелов. При опускании флажка предохранителя вниз запирается спусковой рычаг и одновременно становится невозможным отведение назад ствола со ствольной коробкой.

Модели пистолета выпуска до 1908 года имели автоматический предохранитель, выключаемый при обхвате рукоятки, но в дальнейшем от него отказались в целях безопасности. Он являлся причиной пренебрежения постановкой на ручной предохранитель и, как следствие, возможности случайного выстрела при падении пистолета.

Плакат Pistole 08 (щелкните по картинке для её увеличения)

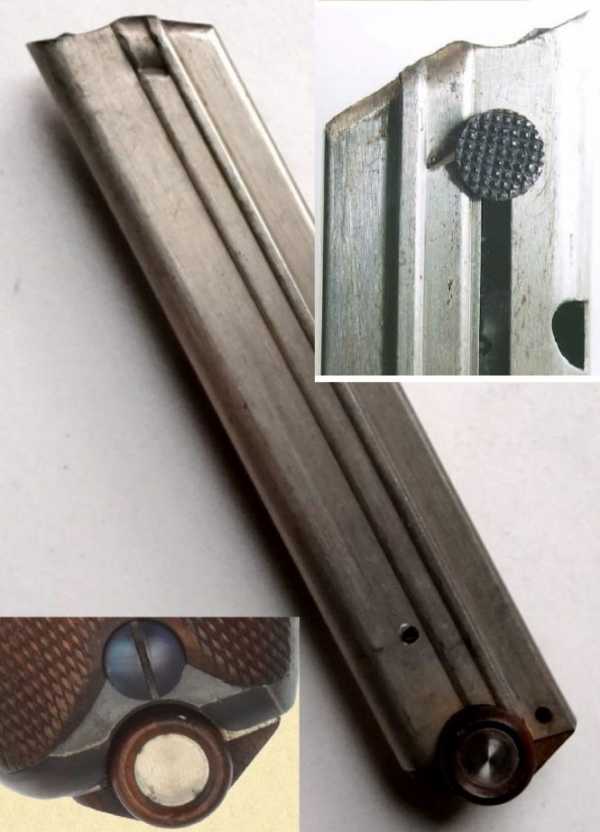

Магазин пистолета коробчатый, однорядный, рассчитанный на 8 патронов (барабанный на 32 патрона в «артиллерийской» версии, вставляется как и коробчатый). Защелка магазина расположена на левой стороне рукоятки у основания спусковой скобы.

Рукоятка пистолета с удобным хватом, что обеспечивает комфортное прицеливание. Пистолет Люгера отличается необычно большим, по сравнению с современными пистолетами, наклоном рукоятки — под углом 120°. Это способствует меткой стрельбе «навскидку» и уменьшает подброс ствола при стрельбе прицеливанием из-за уменьшения плеча момента импульса.

Экстракция гильзы производится выбрасывателем, расположенным в затворе. При наличии патрона или гильзы в патроннике на левой стенке выбрасывателя видна надпись GELADEN — заряжен.

Отражение гильзы производится отражателем, закреплённым в ствольной коробке.

В рамке пистолета расположена затворная задержка, удерживающая затвор в заднем положении после израсходования всех патронов.

У большинства моделей прицел постоянный и рассчитан для стрельбы на дальности до 50 м.

Боевые характеристики
Пуля, выпущенная из Р.08, на расстоянии 50 м пробивает сосновое дерево толщиной 150 мм. При попадании под углом 90 градусов с расстояния 10 м, пробивала германскую стальную каску.

P08 обладает высокой точностью. Кучность боя на 50 м составляет R50-53 мм. Это оружие имеет высокую скорострельность — 48 неприцельных выстрелов за 28 секунд.

Достоинства
Достаточно совершенная конструкция военного пистолета на момент создания;
Удобная форма рукоятки;
Отличная контролируемость при стрельбе;
Очень малый подброс и отдача при выстреле;
Исключительная точность и кучность стрельбы, как прицельной, так и навскидку;
Прочная и надёжная конструкция;
Высокая скорострельность.

Недостатки
Много деталей сложной формы. Даже спусковой крючок имеет замысловатую форму полумесяца;
Конструкция не позволяет закрыть запирающие рычаги, защитив их от попадания в механизм грязи или песка, из-за чего может произойти задержка, если в механизм забьется много грязи;
Задержки при использовании патронов с пулями неоживальной формы;
Для надежного функционирования оружия необходимо использовать только качественные патроны;
Нельзя применять для стрельбы патроны с усиленным зарядом пороха во избежание повреждения оружия;
При стрельбе «от живота» гильзы нередко летят стрелку в лицо;
При падении на твердую поверхность может произойти самопроизвольный выстрел.
Как и другое оружие начала XX века, «Люгер» не отличался высокой технологичностью. На изготовление одного «Люгера» фирма Mauser-Werke A. G. в период наибольшей интенсивности выпуска затрачивала 12,5 человеко-часа; его производство являлось достаточно трудоёмким. При массе самого пистолета 0,87 кг для производства его требовалось 6,1 кг металла. При изготовлении выполнялось 778 отдельных операций, в том числе 642 операции на станочном оборудовании и 136 вручную.

В 1939 году себестоимость производства одного пистолета Р.08 фирмой Mauser-Werke A. G. составляла 11,5 рейхсмарок, а магазина к нему — 3,15 рейхсмарок. Себестоимость комплектного пистолета «Люгер» с двумя магазинами равнялась 17,8 рейхсмарок, вермахту Mauser продавал дороже — за 32 рейхсмарки, в то время когда винтовка Mauser 98K стоила 70 рейхсмарок, a пулемёт MG 34 (сам по себе дорогостоящий и заменённый по этой причине на MG 42) стоил Вермахту 300 рейхсмарок.

Эксплуатация и боевое применение
Пистолет активно использовался во Второй мировой войне. Р.08 послужил компоновочным образцом для таких пистолетов, как японский Намбу образца 1914 года, а также финский «Lahti L-35».

Третий рейх — до 1939 года являлся основным штатным личным оружием офицеров и унтер-офицеров вермахта, в дальнейшем использовался рядовым и унтер-офицерским составом (которому по штату полагались пистолеты) в качестве оружия ограниченного стандарта, а также в технических родах войск, полиции и войсках СС.

Унтер-офицер люфтваффе стреляет из пистолета «Парабеллум» Р.08.
Франция. 1942 год
Швейцария — в 1900 году пистолет М.1900 был принят на вооружение.

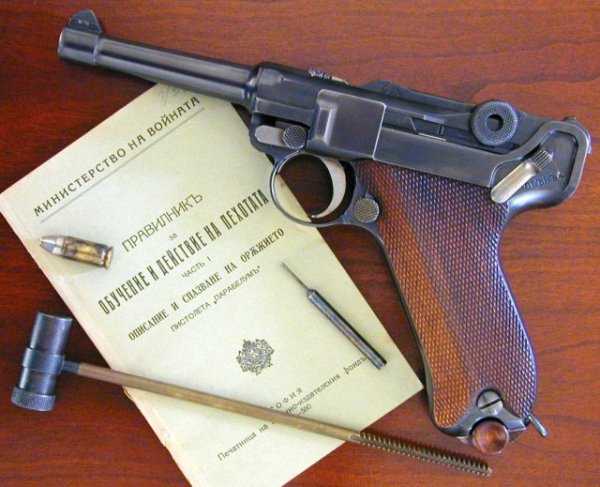

Болгария — в 1900 году пистолет М.1900 принят на вооружение, в середине 1900-х закуплено 1 250 шт. пистолетов М.1906, в 1912 году пистолет М.1908 принят на вооружение армии.
Великобритания — на вооружении спецподразделений.

Британские коммандос на учениях
Испания — использовались в ходе гражданской войны в Испании.
Китай — на вооружении до 1949 года.
Латвия — закуплены в 1930-е годы (853 шт.).
Нидерланды — в период с 1920 по 1930 год 3820 шт. поставлено в Голландию и 1484 шт. — Голландской Ост-Индии, в 1930-е годы поставки продолжались для военно-морских сил Голландии и Голландской Ост-Индии.
Норвегия — было закуплено некоторое количество.
Польша — был принят на вооружение.
Румыния — приняты на вооружение армии до начала Второй мировой войны
СССР — пистолеты использовались РККА в ходе гражданской войны; в сентябре 1929 года был заключён договор, по которому из Веймарской республики было поставлено около 300 пистолетов, их сборка осуществлялась на Сестрорецком оружейном заводе. Трофейные пистолеты использовались в ходе Великой Отечественной войны.

США — Luger был принят в качестве оружия ограниченного стандарта для полиции и некоторых категорий военнослужащих.
Финляндия — с 1918 года использовались пистолеты М.1908; также, в 1922—1929 годы было закуплено не менее 8 тыс. 7,65-мм пистолетов М.1902, которые поступили на вооружение под наименованием 7,65 pist/23.

Финский солдат осматривает пистолет Р.08
Франция — трофейные образцы.
Швеция — закуплены в 1930-е годы (319 шт.).
Эстония — на вооружении с 1919 до 1940 года.
Югославия — трофейные образцы.

Видео

chert-poberi.ru

Пистолет Luger P08 Parabellum

Пистолет Люгера ( Люгер, Парабеллум, Pistole 08, Parabellumpistole) — пистолет, разработанный в 1900 году Георгом Люгеромна основе идей своего учителя Хуго Борхардта. Поэтому Парабеллум часто называют пистолетом Люгера-Борхардта.

Сложный и дорогой в производстве, Парабеллум тем не менее отличался достаточно высокой надежностью, и для своего времени, являлся передовой оружейной системой. Главным достоинством Парабеллума была очень высокая точность стрельбы, достигнутая за счёт удобной анатомической рукояти и легкого (почти спортивного) спуска.

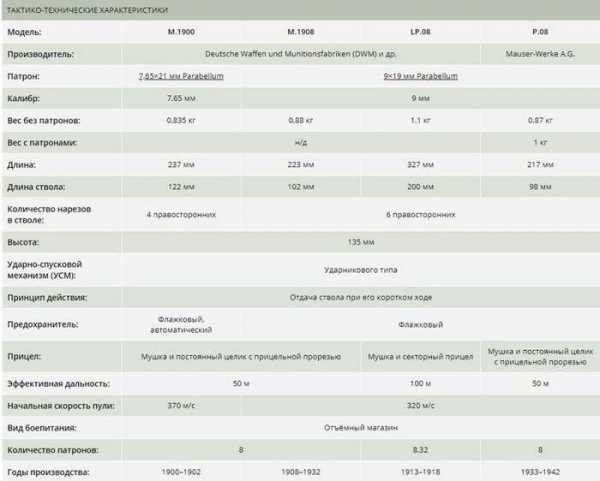

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПИСТОЛЕТА LUGER P08 «PARABELLUM»
Производитель:	Deutsche Waffen und Munitionsfabriken (DWM)
Патрон:	9×19 мм Parabellum
Калибр:	9 мм
Вес без патронов:	н/д
Вес с патронами:	0.88 кг.
Длина:	217 мм
Длина ствола:	102 мм
Количество нарезов в стволе:	н/д
Высота:	135 мм
Ударно-спусковой механизм (УСМ):	Ударникового типа
Принцип действия:	Отдача ствола при его коротком ходе
Предохранитель:	Флажковый, автоматический
Прицел:	Мушка и постоянный целик с прицельной прорезью
Эффективная дальность:	50 м
Начальная скорость пули:	320 м/с
Вид боепитания:	Отъёмный магазин
Количество патронов:	8
Годы производства:	1900–1942



История создания и производства

Первые образцы этого пистолета испытывались в Швейцарии в 1898 году под наименованием Versuchsmodelle III (экспериментальная модель № 3). Пистолет был представлен его создателем, 49-летним инженером немецкой фирмы DWM (ранее Людвиг Лёве и КО) Георгом Иоганном Люгером.

По существу, пистолет Люгера был талантливой конструкторской переделкой пистолета Борхардта практически без каких-либо существенных изобретательских нововведений, из-за чего первоначально во многих странах, включая и Россию, он именовался пистолетом системы Борхард-Люгер. В пистолете Люгера, в отличие от пистолета Борхардта, рычаги при складывании упирались не в пластинчатую возвратную пружину, а в выступ рамы пистолета, сама же пружина находилась в рукоятке, что дало возможность значительно сократить массу и габариты пистолета без ухудшения служебно-эксплуатационных характеристик.

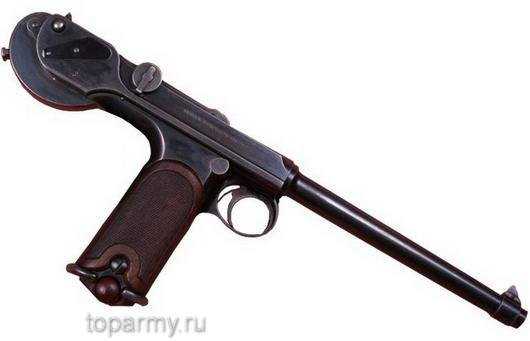

Борхарт модели 1893 года — первый в мире удачный автоматический пистолет



В самой же Германии в окрестностях Берлина уже летом 1902 года производились конкурсные испытания для отбора и поставки на вооружение кайзеровской армии самозарядного пистолета. В них участвовали: 7,65-мм пистолет Борхардта C-93, 7,65-мм пистолет Борхардта-Люгера образца 1900 г., 7,63-мм пистолет «Маннлихер» М.1900, 9-мм пистолет «Марс», 7,63-мм пистолет Шварцлозе М.1893 Стандарт, 9-мм пистолет Браунинг и 7,63-мм пистолет Маузер C-96. Испытания проводились относительно долгое время, и лишь к 1904  году был объявлен победитель, которым стал пистолет Люгера, перенёсший значительные изменения и нововведения за этот промежуток времени. Так, уже в 1903 году стало ясно, что в этом оружии можно использовать более мощный патрон, чем существующий 7,65 мм, тем более что переделка пистолета не повлекла за собой значительных конструктивных изменений. Было расширено дульце гильзы до 9  мм, за счёт чего изменилась её геометрия. Теперь гильза была не бутылочной формы, а цилиндрической. Так на свет появился опытный образец пистолета, произведённый фирмой DWM под специально созданный для него 9×19 мм пистолетный патрон. В том же году, явно в рекламных целях, как будто предчувствуя трудное будущее своего нового оружия, а также чтобы ещё больше заинтересовать потенциальных покупателей и заказчиков, руководитель компании DWM даёт ему громкое и многообещающее название Парабеллум, которое появилось от известной латинской пословицы: Si vis pacem, para bellum Хочешь мира, готовься к войне. Такое название получил и его патрон — 9 мм Парабеллум.

После первой мировой войны в связи с ограничениями, наложенными Версальским договором, выпускались пистолеты калибром 7,65-мм с длинной ствола 98 мм, однако после 1934 года производство стандартной 9-мм модели P08 было восстановлено и к началу второй мировой войны в частях вермахта уже имелось более 500 тыс. этих пистолетов.

Кроме стандартной версии P.08, в начале 1930-х гг. Mauser-Werke A.G. приступила к производству и специального варианта с глушителем расширительного типа. Это оружие начали получать спецслужбы, такие как СД, Гестапо и военная разведка – Абвер.

Luger с подствольным фонарем. Такие пистолеты стояли на вооружении Имперской службы безобасности (RSD)



Все Люгеры имели отделку довольно высокого качества и точную пригонку подвижных частей. Металлические поверхности были воронёные, некоторые образцы этого оружия были украшены гравировкой. Щёчки рукояток изготавливались в основном из древесины грецкого ореха, с аккуратной мелкой насечкой, однако пистолеты, изготовлявшиеся во время Второй мировой войны могли иметь щёчки, изготовленные из пластика.

Модели, произведённые на экспорт, были гравированы гербом страны заказчика. Многие модели гравированы гербом завода производителя.

При производстве пистолетов Люгера использовалась легированная сталь, обладающая повышенной прочностью и коррозионной стойкостью. Основные детали оружия, такие как рама, ствол, затвор, а также другие, подвергались обычной термообработке закаливанием до нужной твёрдости. При этом разные детали закаливались до необходимой им прочности. Детали ударно-спускового механизма и соединительные оси проходили термическую обработку методом цементации (науглероживания), то есть диффузионном насыщении поверхностного слоя стали углеродом при нагреве в науглероживающей среде. Обработанные таким образом детали приобретают свои окончательные свойства после закалки и низкого отпуска. Целью такой обработки является придание поверхностному слою высокой твердости и износостойкости, повышения предела контактной выносливости и предела выносливости при изгибе с сохранением достаточно вязкой сердцевины — основного тела детали. Толщина науглероженного слоя не превышала одного миллиметра. В результате эти детали обладали как прочностью, так и необходимой пластичностью, что позволяло им постоянно выдерживать самые сильные нагрузки.



Luger М.1908

Во время Первой мировой войны, Парабеллумы защищали от коррозии методом кислотного оксидирования (так называемый ржавый лак или ржавое воронение), при котором сталь защищает покрытие из оксидной пленки, подобное ржавчине, с глубоким чёрным цветом. Далее, в период между двумя мировыми воинами и во время Второй мировой войны, использовался более прогрессивный метод нанесения защитного покрытия — оксидирование, значительно экономившее время и средства. Ещё один вид покрытия, применявшийся для защиты поверхностей стальных деталей Люгеров — фосфатное покрытие, наносившееся способом горячего фосфатирования, использовавшееся в 1920-х гг.

Конструкция и принцип работы

Автоматика пистолета работает по схеме использования отдачи при коротком ходе ствола. Запирание канала ствола осуществляется при помощи системы шарнирно соединённых рычагов, находящихся в обычном положении и при производстве выстрела в положении мертвой точки. В таком состоянии исключается складывание рычагов под воздействием прямолинейного давления затвора при выстреле. Подвижную систему оружия составляет ствол со ствольной коробкой, внутри которой монтируются детали механизма запирания и ударного механизма. Ствол (с мушкой на дульной части) соединяется со ствольной коробкой при помощи резьбового соединения.

Ствольная коробка со стволом имеют форму камертона. Внутри вилки камертона помещается и движется затвор с ударным механизмом и выбрасывателем. Затвор сочленен с шатуном (передний рычаг запирающей системы), а последний с мотылем (задний рычаг). Мотыль в месте соединения с шатуном имеет два ролика с насеченной поверхностью, выполненных с ним как одно целое, которые и придают оружию характерный узнаваемый вид. При закрытом затворе мотыль и шатун ложатся на ствольную коробку так, что ось среднего шарнира становится ниже осей переднего и заднего шарниров и таким образом осуществляется надёжное запирание затвором канала ствола, поскольку шатун и мотыль образуют между собой тупой угол, обращенный вершиной вниз. Вся шарнирно-рычажная система пистолета по устройству является кривошипно-шатунным механизмом, в котором ползуном является затвор. Собранные со своими деталями ствол и ствольная коробка могут двигаться в пазах рамки в продольном направлении.




Ударно-спусковой механизм ударникового типа, оснащён разобщителем, который позволяет вести только одиночный огонь. Ударник находится внутри затвора, взводится при складывании рычагов и сжатии боевой пружины передним выступом рычага затвора за боковой выступ ударника. Боевая пружина находится в цилиндрической полости ударника и концом упирается в заднюю стенку затвора. Боковой выступ ударника находится слева, в задней части ударника, и может перемещаться в продольном окне затвора. Часть профиля этого выступа является боевым взводом. Взведенный ударник удерживается на боевом взводе подпружиненным спусковым рычагом.

Выбрасыватель расположен в затворе сверху, выполняет также функцию индикатора наличия патрона в патроннике. Гильза выбрасывается влево вверх при помощи пружинного отражателя, расположенного справа.

На левой стороне тыльника рамки находится флажковый предохранитель. При опускании флажка предохранителя вниз запирается спусковой рычаг и шептало, стопорится ствольная коробка со стволом и движение затвора назад невозможно. Ударник при этом может находиться на боевом взводе. В модели 1904 года присутствовал и клавишный автоматический предохранитель, выключаемый при обхвате рукоятки, но в дальнейшем от него отказались в целях безопасности. Он являлся причиной пренебрежения постановкой на ручной предохранитель и, как следствие, возможности случайного выстрела при падении пистолета.

Магазин пистолета коробчатый, однорядный, рассчитанный на 8 патронов (барабанный на 32 патрона в «артиллерийской» версии, вставляется как и коробчатый). Защелка магазина расположена на левой стороне рукоятки у основания спусковой скобы.

Пистолет имеет затворную задержку, которая, при отведенном назад затворе, под воздействием подавателя пустого магазина поднимается вверх и входит в зацепление с вырезом в затворе пистолета. Чтобы снять затвор с задержки, нужно вынуть пустой магазин (и можно также вставить снаряженный) и немного оттянуть затвор за ролики и отпустить. Ударник останется на боевом взводе.

Рукоятка пистолета с удобным хватом, что обеспечивает комфортное прицеливание. Пистолет Люгера отличается необычно большим, по сравнению с современными пистолетами, наклоном рукоятки — под углом 120°. Это способствует меткой стрельбе навскидку и уменьшает подброс ствола при стрельбе прицеливанием из-за уменьшения плеча момента импульса.

Спусковой рычаг расположен на ствольной коробке слева, вдоль неё. Заднее плечо спускового рычага имеет уступ, который является шепталом. При движении затвора вперед боевой взвод ударника входит в этот уступ. Пластинчатая пружина спускового рычага опирается на его хвост и ствольную коробку и удерживает рычаг, не давая боевому взводу ударника сняться с шептала.

При нажатии спускового крючка передающий рычаг (на рамке слева под спусковой крышкой) поворачивается в вертикальной к стволу плоскости и давит на переднее плечо спускового рычага. Спусковой рычаг поворачивается в горизонтальной плоскости. Заднее плечо спускового рычага, отходя влево, преодолевает усилие пластинчатой пружины и освобождает ударник. Под действием боевой пружины ударник накалывает капсюль и происходит выстрел, в результате которого давление пороховых газов передается через гильзу на затвор. Рычажная система препятствует увеличению тупого угла между шарниром и мотылем, и под действием силы отдачи ствол со ствольной коробкой и затвором в запертом состоянии движутся назад примерно на 6 мм. После вылета пули из ствола, когда ролики мотыля «наедут» на профильные поверхности рамки, выполненные в виде горки, ось среднего шарнироного соединения быстро проскакивает через мертвое положение и уходит вверх, шатун и мотыль складываются, затвор открывается. При складывании рычагов шатун взводящим зубом взводит ударник. После прекращения действия энергии отдачи находящаяся я в рукоятке возвратная пружина, соединённая через передаточную систему «передаточный рычаг-серьга» с мотылём возвращает подвижную систему в первоначальное положение. При движении вперед затвор подхватывает патрон из магазина и досылает его в ствол. Так как при движении ствола со ствольной коробкой назад относительно рамки разобщитель «наезжает» на боковую поверхность передаточного рычага и устанавливается внутрь корпуса, в таком положении стрельба ещё невозможна — нужно отпустить спусковой крючок.

При этом передаточный рычаг отходит в сторону и освобождает разобщитель, который под действием пружины входит из корпуса спускового рычага и становится под передаточный рычаг. Если теперь нажать на спуск, выстрел повторится. Спусковой механизм позволяет вести только одиночный огонь. Предохранитель в положении Gesichert — флажок опущен, планка предохранителя блокирует спусковой рычаг. Запирание взведенного ударника происходит очень надежно.

В случае осечки можно взвести ударник без перезаряжания. Для этого нужно потянуть за ролики рычагов до начала движения ствола и отпустить. При выстреле сначала отходит ствол, потом затвор. Если же взяться за ролики и потянуть, то рычаги выйдут из положения мертвой точки и сначала откроется затвор. Боевая пружина при этом сжимается и ударник встает боевым взводом на шептало.

Если требуется произвести плавный спуск ударника, то потянув за ролики до начала движения ствола, и удерживая ими затвор, нужно нажать на спусковой крючок и плавно отпустить затвор до первоначального положения.

Боевые характеристики

Пуля, выпущенная из P08, на расстоянии 50 м пробивает сосновое дерево толщиной 150 мм. При попадании под углом 90 градусов с расстояния 10 м, пробивала германскую стальную каску.

P08 обладает высокой точностью. Кучность боя на 50 м составляет R50-53 мм. Это оружие имеет высокую скорострельность — 48 неприцельных выстрелов за 28 секунд.

Использование

Пистолет Люгера Р.08, активно использовался во Второй мировой войне. Несмотря на то, что в начале Второй мировой войны он уже начал заменяться более новым и надёжным пистолетом P.38, Люгер оставался основным оружием офицеров Вермахта. Р.08 состоял на вооружении Болгарии, Финляндии, Латвии, Голландии, Ирана, Румынии. Был Люгер и желанным трофеем в войсках союзников. Р.08 послужил компоновочным образцом для таких пистолетов, как японский Намбу образца 1914 года, а также финский Lahti L-35.

Унтер-офицер люфтваффе стреляет из пистолета «Парабеллум» Р.08.
Франция. 1942 год



«Парабеллум» использовался рядовым и унтер-офицерским составом (которому по штату полагались пистолеты) в качестве оружия ограниченного стандарта, а также в технических родах войск германских вооружённых сил, в полиции и войсках СС.

Достоинства и недостатки

Достоинства

• Достаточно совершенная конструкция военного пистолета на момент создания;
• В целом надежное функционирование в затрудненных условиях эксплуатации;
• Удобная форма рукоятки;
• Отличная контролируемость при стрельбе;
• Очень малый подброс и отдача при выстреле;
• Исключительная точность и кучность стрельбы, как прицельной, так и навскидку;
• Прочная и надёжная конструкция;
• Высокая скорострельность.

Недостатки

• Много деталей сложной формы. Даже спусковой крючок имеет замысловатую форму полумесяца. Второй его конец является ограничителем, у которого должно быть другое место. При спуске сверху опускается другой конец полумесяца, не давая стрелять в перчатках;
• Конструкция не позволяет закрыть запирающие рычаги, защитив их от попадания в механизм грязи или песка, из-за чего может произойти задержка, если в механизм забьется много грязи;
• Задержки при использовании патронов с пулями неоживальной формы;
• Для надежного функционирования оружия необходимо использовать только качественные патроны;
• Нельзя применять для стрельбы патроны с усиленным зарядом пороха во избежание повреждения оружия;
• При стрельбе «от живота» гильзы нередко летят стрелку в лицо;
• При падении на твердую поверхность может произойти самопроизвольный выстрел.

Как и другое оружие начала XX века, Люгер не отличался высокой технологичностью. На изготовление одного «Люгера» фирма Mauser-Werke A. G. в период наибольшей интенсивности выпуска затрачивала 12,5 человеко-часа; его производство являлось достаточно трудоёмким. При массе самого пистолета 0,87 кг для производства его требовалось 6,1 кг металла. При изготовлении выполнялось 778 отдельных операций, в том числе 642 операции на станочном оборудовании и 136 вручную.

В 1939 году себестоимость производства одного пистолета Люгер фирмой Mauser-Werke A. G. составляла 11,5 рейхсмарок, а магазина к нему — 3,15 рейхсмарок. Себестоимость комплектного пистолета Люгер с двумя магазинами равнялась 17,8 рейхсмарок, вермахту Mauser продавал дороже — за 32 рейхсмарки, в то время когда винтовка Mauser 98k стоила 70 рейхсмарок, a пулемёт MG-34 (сам по себе дорогостоящий и заменённый по этой причине на MG-42) стоил Вермахту 300 рейхсмарок.



antik-war.com

Легендарный «Парабеллум» » Военное обозрение

«Парабеллум» — легендарный германский пистолет, о котором слышали многие, оружие, по праву ставшее символом немецкого пистолета первой половины двадцатого века. «Парабеллум» имеет узнаваемый, оригинальный и непохожий ни на какие другие пистолеты вид.

Этот пистолет был разработан в начале прошлого столетия и получил довольно оригинальное название — «готовься к войне» («Парабеллум» по-латыни). К нему также был разработан специальный патрон 9×19 Para, который дожил и до наших дней, став самым массовым пистолетным патроном.

Прототипом «Парабеллума» стал пистолет «K-93», разработанный Хуго Борхардтом. Автоматика у «K-93» использовала короткий ход отдачи ствола, через систему рычагов выбрасывала стреляную гильзу вверх, одновременно сжимая возвратную пружину, которая затем подавала патрон в патронник. Конструкция Хуго Борхардта оказалось удачной, но была трудоемкой, дорогостоящей и материалозатратной. К тому же в пистолете использовался оригинальный бутылочный патрон калибра 7,65 мм с диаметром цилиндрической части 9 мм.

«K-93»

Производство «K-93» началось в 1894 году. За первые три года было произведено 3 000 штук, после чего руководство немецкой фирмы «DWM», которая производила пистолеты, решило продвинуть свой пистолет в США. Но «протолкнуть» пистолет не удалось, военным ведомством США «K-93» принят не был.

Именно с этого момента и начинается история создания легендарного «Парабеллума». Продвижением и торговлей пистолета Борхардта на американском рынке занялся талантливый инженер Георг Люгер. На основе «К-93» Люгер разработал три подобных модели, в которых возвратная пружина из корпуса пистолета была помещена в рукоятку. Это позволило сделать конструкцию более компактной и легкой. Для дополнительного удобства сама рукоятка была отогнута под 120 градусов к стволу. Также был разработан новый более короткий патрон 7,65 мм «Люгер»: за счет более мощного пороха патрон не потерял пробивной силы, несмотря на то, что был существенно укорочен.

В 1898 году Люгер предложил швейцарской армии третью модификацию своего пистолета калибра 7,65 мм в качестве образца для штатного вооружения. Испытания предложенного пистолета прошли удачно, и правительство страны закупило большую партия пистолетов, вооружив тем самым весь офицерский корпус своей армии автоматическими пистолетами.

Георг Люгер

В 1902 году германское правительство объявило конкурс на перевооружение своей армии. На суд строгой германской комиссии было представлено восемь образцов, испытания продолжались два года, за это время некоторые из представленных образцов успели подвергнуться модернизации. Люгер, например, переделал патрон, гильза стала цилиндрической, а калибр ствола был расширен до 9 мм.

В это же время пистолет получил звучное название «Парабеллум», это же имя получил и новый патрон. В 1904 году военно-морская комиссия остановила свой выбор на модернизированной модели пистолета Люгера калибра 9 мм. Официально он назывался «9х19 мм пистолет Борхардт-Люгер, морская модель 1904». Длина ствола в этой модели пистолета Люгера была 150 мм.

Свою «классическую форму» пистолет получил в 1906 году. Длина ствола 100 мм, автоматический предохранитель перемещён вниз, произведена небольшая доработка механизмов. Именно эта модель пистолета называется в Америке «классический Люгер», а в Европе «Парабеллум».

В августе 1908 года пистолет Борхардта-Люгера калибра 9 мм под названием «Р.08» был принят в качестве служебного образца короткоствольного оружия в немецкой армии.

Также, специально для расчетов орудий полевой артиллерии и унтер-офицеров пулеметных команд был создан удлиненный «Парабеллум» с длиной ствола 200 мм и секторным прицелом для стрельбы до 800 м. В комплект входила деревянная кобура-приклад. Lange P.08 («Длинный Р.08») был принят на вооружение воинских частей Пруссии, Саксонии и Вюртемберга в 1913 году.

Пистолет получился действительно удачным. Все происходившие при стрельбе задержки были, в основном, по вине некачественных боеприпасов. Удачный выбор наклона рукоятки обеспечивал отличную точность боя. Стрельба из пистолета Р.08 действенна, примерно, на растоянии до 125 м, но наиболее эффективна на дистанции до 50 м.

«Парабеллум» начал свое победное шествие по странам и континентам. Заказы посыпались, как из рога изобилия — Россия, Бразилия, Болгария… Америка вновь закупила приличную партию пистолетов для военных испытаний. Несколько оружейных компаний из разных стран купили лицензию на производство пистолета. Увеличился выпуск «коммерческих образцов».

Начало Первой мировой войны потребовало огромного количества пистолетов. Немецкая тактика «взламывания обороны противника» при помощи штурмовых групп также требовала оружия для войны в окопах противника в условиях высокой плотности огня. Удобные, быстро перезаряжаемые и легкие «длинные Парабеллумы» с круглыми магазинами на 32 патрона (модель P.17) подходили идеально. В то же время были разработаны и «бесшумные» варианты пистолетов с глушителем. За десять лет в период с 1908 по 1918 года было произведено около 1,8 миллионов штук Р.08.

Поражение в войне означало однозначную гибель 9 мм «Парабеллума». По Версальскому договору «запрещалось изготовление короткоствольного оружия калибром более 8 мм и с длиной ствола, превышающей 100 мм». Производство короткоствольного оружия было разрешено только одной фирме «Simson und Co», не имевшей ни опыта производства, ни нужного оборудования. Спрос на пистолеты этой фирмы был крайне низок. Позднее из деталей, хранящихся в арсенале города Эртфурда, было налажено производство 7,65 мм пистолета Люгера, а затем, в обстановке строжайшей секретности, и производство 9 мм модели.

В 1922 году лицензия на производство «Парабеллума» была передана оружейной фирме «Heinrich Krieghoff», где с 1925 был налажен их выпуск. С 1930 года к производству подключилась оружейная фирма «Mauser-Werke A.G». Производимое оружие маркировалось годом изготовления, а не номером, что позволяло скрывать реальное количество сделанных пистолетов.

C приходом к власти Гитлера все ограничения Версальского договора были сняты. Но возникла другая проблема — «нетехнологичность» изготовления легендарного пистолета. При изготовлении выполнялось много ручных операций, каждый экземпляр требовал 6 кг металла (5 из которых уходило в стружку). Также в условиях подготовки к войне немецкое руководство не устраивала существенная дороговизна этого оружия.
При себестоимости одного комплекта пистолета в 17,8 рейсхмарок немецкому правительству каждый пистолет, закупаемый у фирмы «Mauser» обходился в 32 марки.

Именно поэтому в 1938 году на вооружение был принят новый штатный офицерский пистолет «Вальтер — Р.38» калибра 9мм под патрон «Парабеллум». Выпуск «Парабеллумов» был прекращен, но детали для ремонта пистолета выпускались до конца войны.

После окончания Второй мировой войны вплоть до начала 1960-х годов фирмы «Mauser» и «Interarms» выпускали «Парабеллум» для американского рынка. Но современные коллекционеры считают эти пистолеты уже репликами, хотя они полностью идентичны оригинальным «Парабеллумам».

А вот у патрона, разработанного специально для «Парабеллума», судьба сложилась более удачно: он, как уже говорилось выше, стал самым массовым пистолетным патроном.

topwar.ru

Швейцарский пистолет Парабеллум модель 1900 года (1900 Swiss Luger pistol)

После нескольких испытаний, о которых сайт HistoryPistols.ru рассказывал в статье пистолеты Борхард-Люгер и их прототипы, 2 апреля 1900 года швейцарская приемная комиссия вновь собралась, чтобы в последний раз обсудить пистолет Борхарда-Люгера.

На заседание был приглашен Георг Люгер, которому было высказан ряд пожеланий. В частности было указано на необходимость усилить для большей прочности целик пистолета; использовать модернизированный спусковой механизм, который был впервые применен на испытаниях 1899—1900 года, но усилить пружину спускового крючка. После длительного обсуждения, комиссия все-же решила  оставить в оружии как автоматический, так и ручной предохранитель.

4 мая 1900 года пистолет Борхарда-Люгера был принят на вооружение швейцарской армии под официальным названием Pistole, Ordonnanz 1900 (пистолет указа 1900 года). Швейцария стала первой страной, оценившей все преимущества пистолета Люгера и заключившей контракт с компанией Deutsche Waffen- und Munitionsfabriken Aktien-Gesellschaft на поставку пистолетов, впоследствии ставших знаменитыми во всем мире.

22 февраля 1900 года произошло еще одно событие, повлиявшее на судьбу пистолета Люгера. Компания DWM попросила зарегистрировать слово «Parabellum», в качестве своего товарного знака. Сам термин «Parabellum» вероятно был взять из цитаты римского военного историка и теоретика конца IV — начала V века. Публий Флавий Вегеций Ренат (Publius Flavius Vegetius Renatus) писал: «Qui desiderat pacem, praeparet bellum» (Пусть кто желает мира готовится к войне). Императорское Германское патентное ведомство 21 апреля 1900 года зарегистрировало товарный знак «Parabellum» за DWM. Примерно в это же время «Parabellum Berlin» стал коротким телеграфным адресом компании DWM. В те годы телеграфная связь широко использовалась для отправки срочных сообщений и запросов. Короткий телеграфный адрес, по сравнению с полным «Deutsche Waffen-und-Munitionsfabriken A.G., Generaldirektion, Berlin N.W.7, Dorotheenstr. 43/44» безусловно экономил время клиентов и партнеров компании.

Вскоре термин «Парабеллум» (Parabellum) стал ассоциироваться с продукцией компании DWM. Несмотря на то, что его применяли и к другому оружию компании (например, пулемету Parabellum), все же пистолет Luger стал самым известным продуктом фирмы и сегодня слово «Парабеллум» конечно же воспринимается, как указание на пистолет с рычажным шарнирным механизмом запирания затвора.

Сразу же после принятия пистолета Парабеллум на вооружение в Швейцарии, Георг Люгер зарегистрировал новый патент на конструкцию своего пистолета. Патент №21959 был получен в Швейцарии 5 мая 1900 года. В Германии были зарегистрированы несколько патентов 6 мая 1900 года с номерами №129842, №130377, №130847, №130911, №131451, №132031, №134003, которые по сути, дублировали швейцарский патент.

Исследователи утверждают, что Люгер будучи не только талантливым конструктором, но и хорошим коммерсантом специально максимально откладывал регистрацию патентов, чтобы увеличить срок их окончания и получить существенное конкурентное преимущество.

Графическая часть швейцарского патента №21959 от 5 мая 1900 года демонстрирует всю конструкцию оружия. Так на ней подробно показано устройство ударно-спускового механизма пистолета. Ударник, на странице №1 графической части патента, показан во взведенном положении. При этом рисунок №5 (Fig.5) иллюстрирует каким образом ударник удерживается на боевом взводе выступом спускового рычага. На рисунке №6 (Fig.6) показано, как спусковой крючок через промежуточный L-образный рычаг соединен со спусковым рычагом.

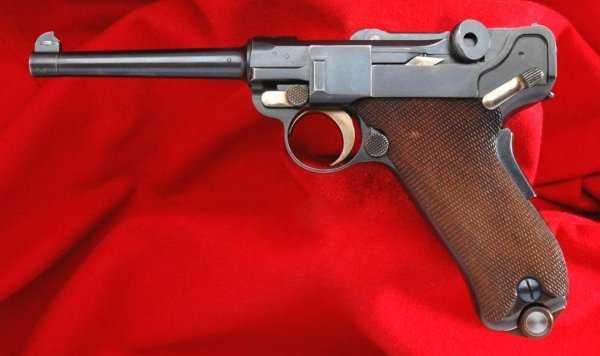

Швейцарский пистолет Парабеллум образца 1900 года имеет ряд характерных признаков, по которым его можно отличить от других моделей пистолетов Люгера. Один из основных — пластинчатая изогнутая возвратная пружина, размещенная в задней части внутри рукоятки. Возвратная пружина состоит из двух листов.

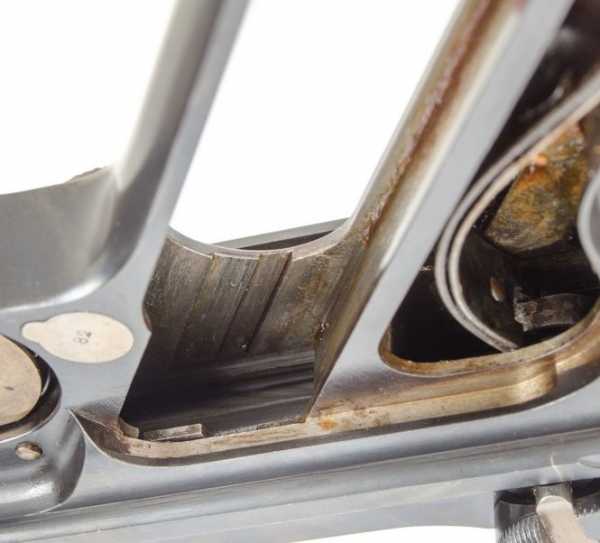

Графическая часть патента №21959 показывает, что эти два листа возвратной пружины в верхней части соединены с помощью заклепки. Один из листов имеет в верхней части крюк, которым он крепится через серьгу к заднему рычагу затвора (мотылю).

Швейцарский пистолет Люгер образца 1900 года снабжен автоматическим и ручным предохранителями. Рычаг автоматического предохранителя закреплен на оси в нижней части рукоятки пистолета. При обхвате кистью руки рукоятки, рычаг на оси перемещается вперед и опускает вниз верхний выступ, блокирующий затвор и шептало. Ручной предохранитель в верхнем положении фиксирует рычаг автоматического предохранителя. При повороте вверх флажка ручного предохранителя, нижний выступ его рычага перемещается под соответствующий выступ рычага автоматического предохранителя и препятствует его перемещению.

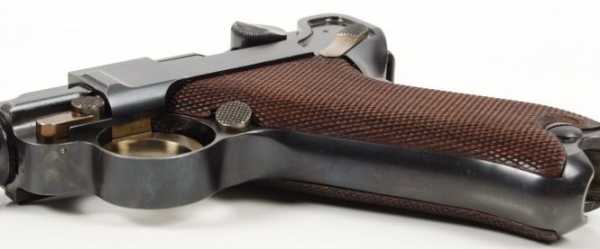

Рычаг ручного предохранителя у швейцарского Парабеллума более толстый, чем у прототипов. Для дополнительной индикации положения, когда ручной предохранитель включен, площадку под его рычагом шлифовали. Когда ручной предохранитель был выключен, его рычаг закрывал эту отшлифованную площадку. В положении когда ручной предохранитель был включен, серебристая шлифованная площадка четко выделялась на фоне вороненой рамки.

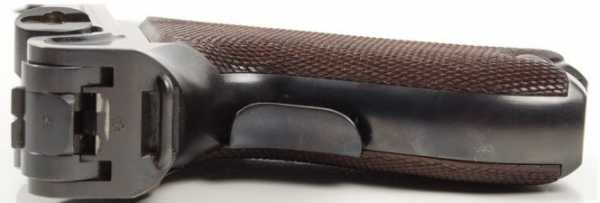

Клавиша автоматического предохранителя представляет собой изогнутую пластину, выступающую из задней части рукоятки.

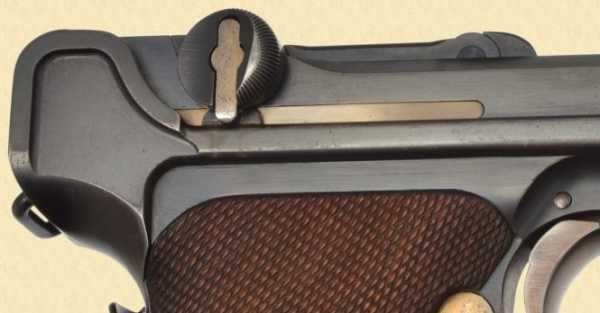

У швейцарского пистолета Pistole Ordonnanz 1900 на правом ролике мотыля установлен рычаг фиксатора. Изначально разработанный для пистолета Борхард К-93, он был предназначен для предотвращения самопроизвольного отпирания рычагов затвора.

На более поздних версиях Парабеллума этот фиксатор был убран, так как он является не нужной деталью, усложняющей конструкцию оружия. Согласно патента Георга Люгера №21959 при закрытом положении затвора его оси рычагов находятся не на одной линии. Ось, соединяющая передний рычаг (шатун) и задний рычаг (мотыль) в этом положении находится чуть ниже линии соединяющей переднюю и заднюю оси рычагов затвора. Это и обеспечивает надежность запирания затвора.

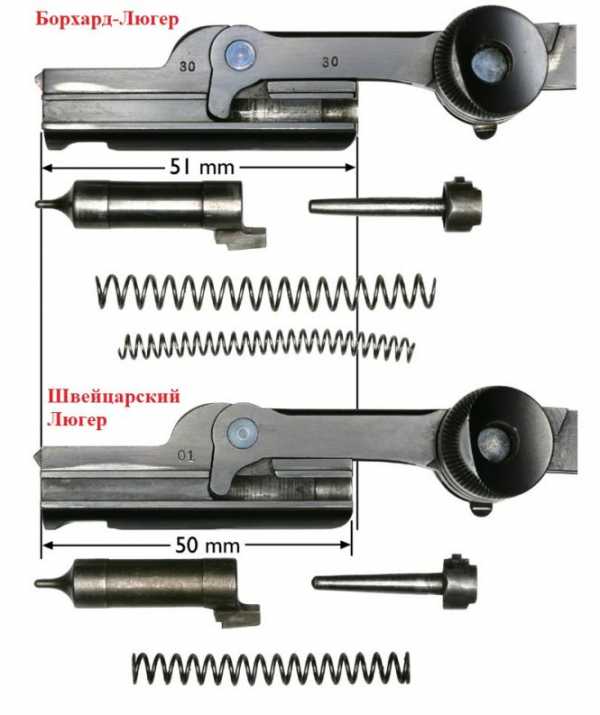

Затворы серийных швейцарских пистолетов Люгер стали на 1 мм короче, чем затворы ранних пистолетов Борхард-Люгер. Кроме того серийные пистолеты в качестве боевой пружины используют одну мощную пружину. Ее направляющий стержень у швейцарских Люгеров конической формы. У прототипов пистолетов боевых пружин было две, а направляющий стержень имел цилиндрическую форму.

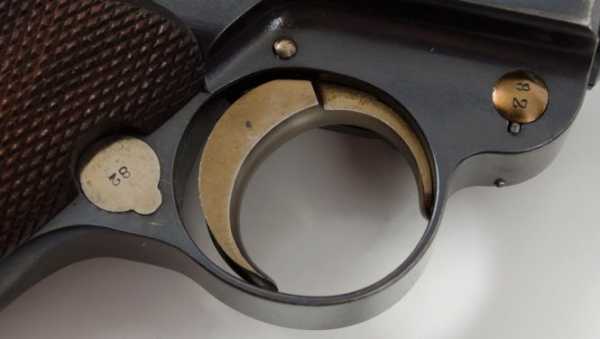

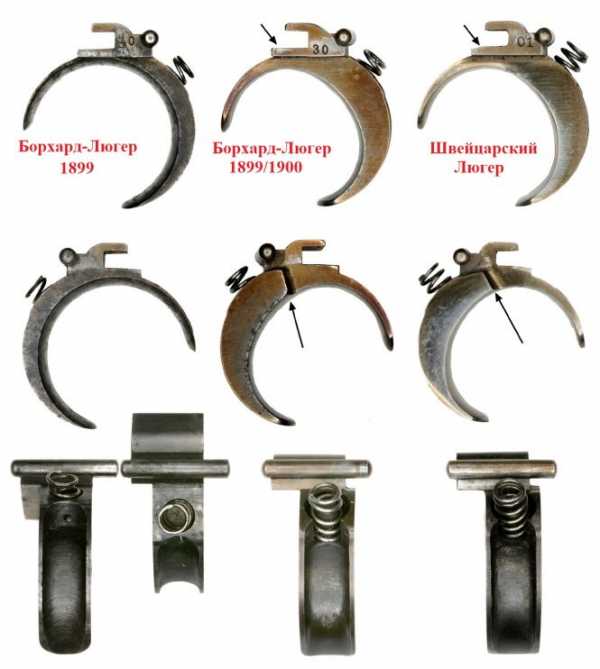

Спусковой крючок швейцарского пистолета немного отличается от спусковых крючков прототипов пистолета Парабеллум, как по конфигурации так и по толщине. Если пружины спусковых крючков ранних пистолетов Борхард-Люгер М1899 имеют 3,5 витка проволоки толщиной 0,62 мм, у пистолетов Борхард-Люгер М1899/1900 пружины имеют 4 ¾ витка проволоки толщиной 0,76 мм, то у швейцарского пистолета Парабеллум М1900 пружина спускового крючка имеет 5 витков проволоки толщиной 0,80 мм.

Конструкция пистолета Парабеллум швейцарского заказа 1900 года (1900 Swiss Contract Luger pistol) предусматривает наличие затворной задержки. Ее рычаг с пружиной размещен в верхней части рамки справа. Когда магазин пистолета опустеет, кнопка подавателя, размещенная на правой стороне магазина, приподнимет рычаг затворной задержки. Затвор, после того как извлечет гильзу последнего патрона, при движении вперед упрется в рычаг затворной задержки и останется открытым. Это не только сигнализирует стрелку о том, что патроны закончились, но и позволяет быстрее перезарядить оружие. После того, как в пистолет будет установлен снаряженный патронами магазин, стрелку достаточно чуть отвести назад затвор и отпустить его, чтобы зарядить пистолет.

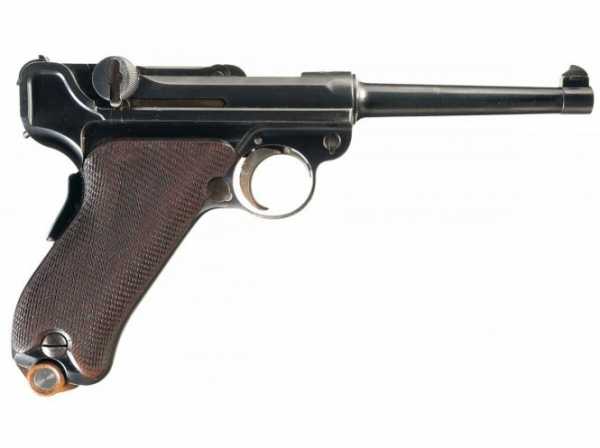

Пистолет Парабеллум М1900 швейцарского заказа имеет общую длину 235 мм, длину ствола 120 мм. В канале ствола пистолета сделаны 4 правонаклонных нареза. Ширина оружия 40 мм, масса без патронов 890 грамм.

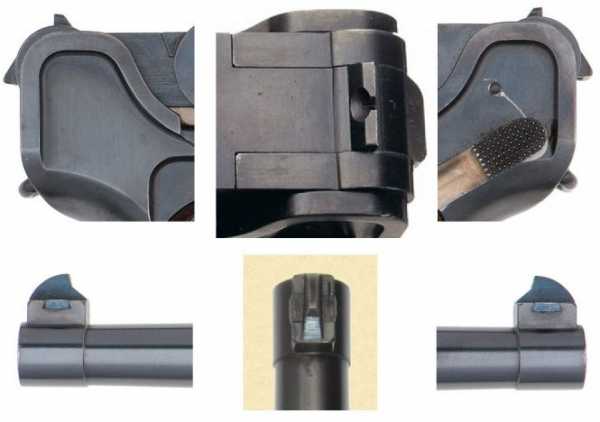

Целик пистолета Парабеллум, принятого на вооружение армией Швейцарии неподвижный, выполненный заодно с задним рычагом затвора (мотылем). Мушка имеет полукруглую форму, усеченную в задней части. Мушка установлена в основание с помощью соединения «ласточкин хвост» и имеет возможность регулироваться по горизонтали.

Щечки рукоятки пистолета Swiss Army Ordonnanzpistole 1900 Parabellum изготовлены из древесины ореха. Вся наружная поверхность щечек рукоятки покрыта мелкой ромбовидной насечкой. Верхние части щечек рукоятки входят в соответствующие им вырезы рамки. В нижней части щечки прижимаются к основанию рукоятки винтами.

Внутренние поверхности щечек имеют вырезы для кнопки фиксатора магазина, рычага ручного предохранителя, клавиши автоматического предохранителя, боковых поверхностей магазина.

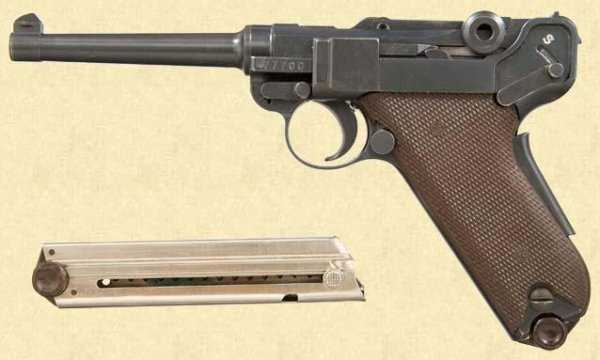

Магазин швейцарского пистолета Парабеллум М1900 восьмизарядный, предназначен для снаряжения патронами калибра 7,65 мм Парабеллум. Особенностью магазина швейцарского пистолета является наличие металлического цилиндра, установленного в деревянном основании магазина. Металлический цилиндр, по мнению Люгера должен был служить дополнительной индикацией того, что в рукоятке пистолета установлен магазин. Именно о подобной индикации просили члены швейцарской приемной комиссии на испытаниях пистолетов Борхард-Люгер.

Пистолеты Парабеллум 1900 года серийно выпускаемые для армии Швейцарии, так же как и пистолеты Борхард-Люгер имеют скошенные профили роликов заднего шарнира затвора (мотыля). В качестве еще одного отличительного признака между этими пистолетами можно назвать форму язычка переднего шарнира затвора (шатуна). У почти всех ранних пистолетов Борхард-Люгер язычок шатуна имеет прямоугольную форму, в серийных Швейцарских пистолетах Люгер 1900 язычок имеет полукруглую форму.

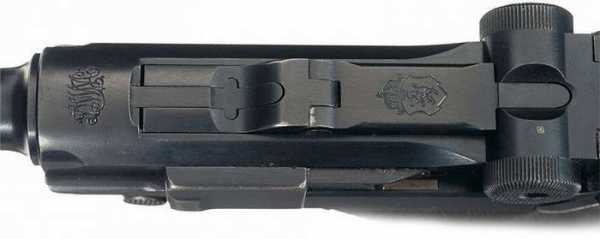

Маркировка швейцарских пистолетов Swiss Army Ordonnanzpistole 1900 Parabellum имеет ряд особенностей. На верхней поверхности переднего рычага затвора (шатуна) появилось фирменное клеймо компании DWM. На верхней части затворной коробки над патронником на швейцарских Парабеллумах изображен крест с расходящимися от него лучами. Соседние лучи находятся по углом 22.5° друг относительно друга. Лучи начинаются от креста, а концы лучей образуя дуги, формируют узор в виде сложной геометрической фигуры.

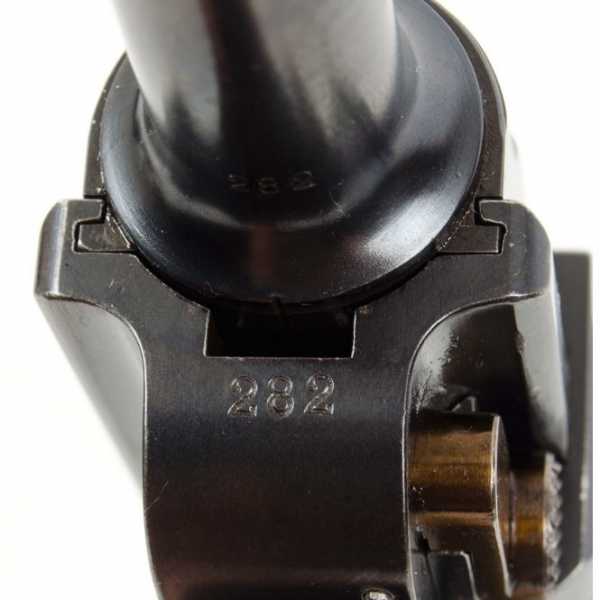

Серийный номер пистолета нанесен на все основные части пистолета: ствол, рамку, затворную коробку.

На более мелких деталях оружия нанесены лишь две последние цифры серийного номера.

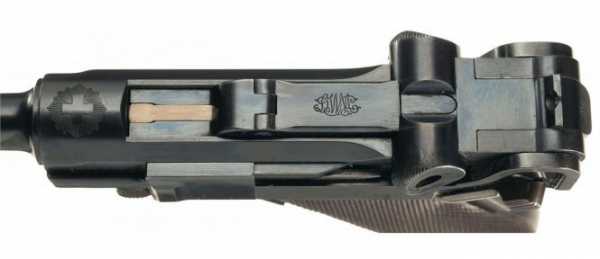

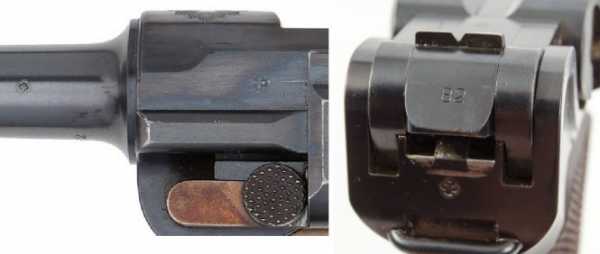

На поверхности ствола и на поверхности затворной коробки с левой стороны обычно нанесены приемные клейма в виде швейцарского креста.  Такое же клеймо нанесено с задней стороны рамки пистолета 1900 Swiss Luger.

Компания DWM в период 1900—1902 года изготовила порядка 3000 пистолетов швейцарского военного заказа с серийными номерами от 2001 до 5000. Кроме того около 2000 коммерческих пистолетов Парабеллум, внешне похожих на военные швейцарские пистолеты были изготовлены с серийными номерами в диапазоне 1-21250 (DWM Model 1900 Swiss commercial contract Luger).

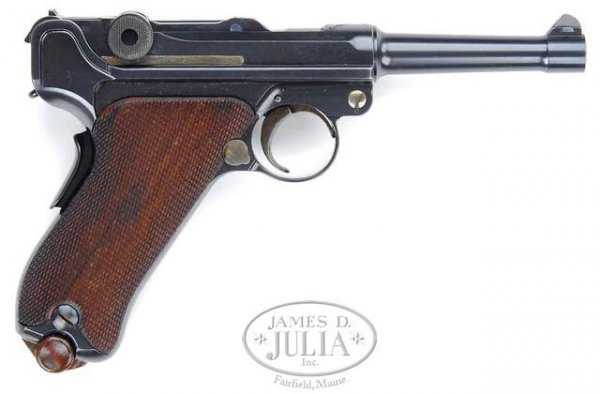

Швейцарские коммерческие пистолеты Люгер 1900 так же как и их армейские аналоги имели калибр 7,65 мм Парабеллум и длину ствола 120 мм.

Коммерческие пистолеты, как правило, так же имели изображение швейцарского креста в лучах, размещенного в верхней части затворной коробки над патронником.

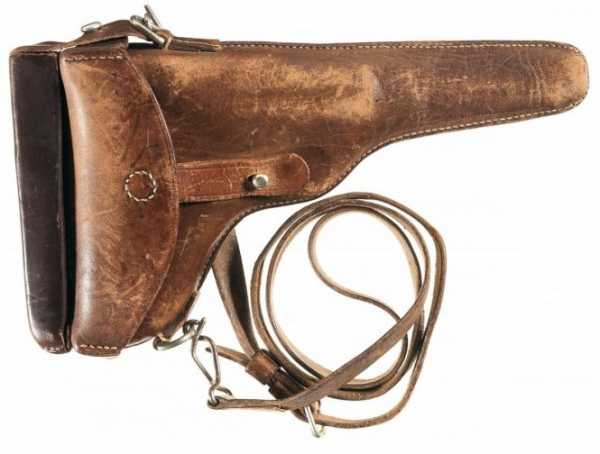

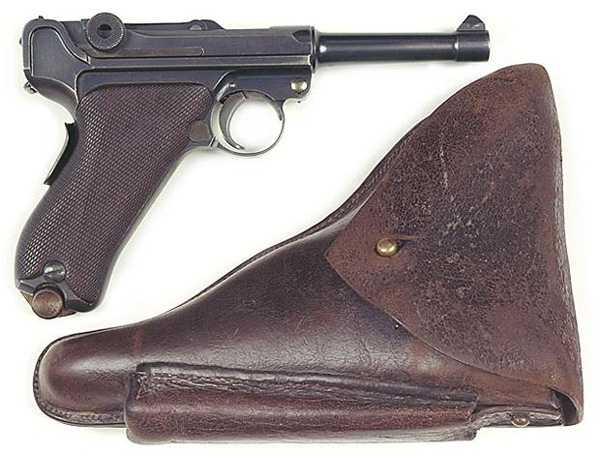

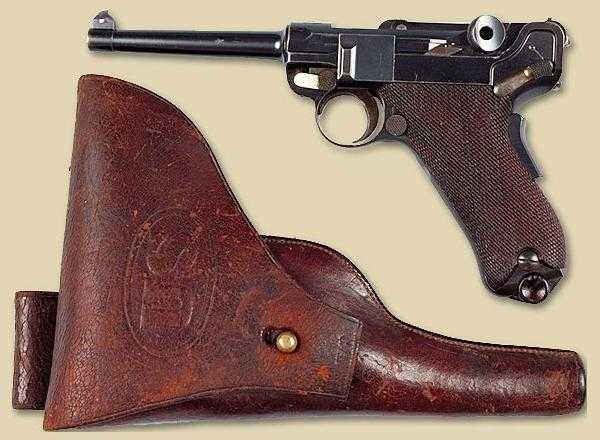

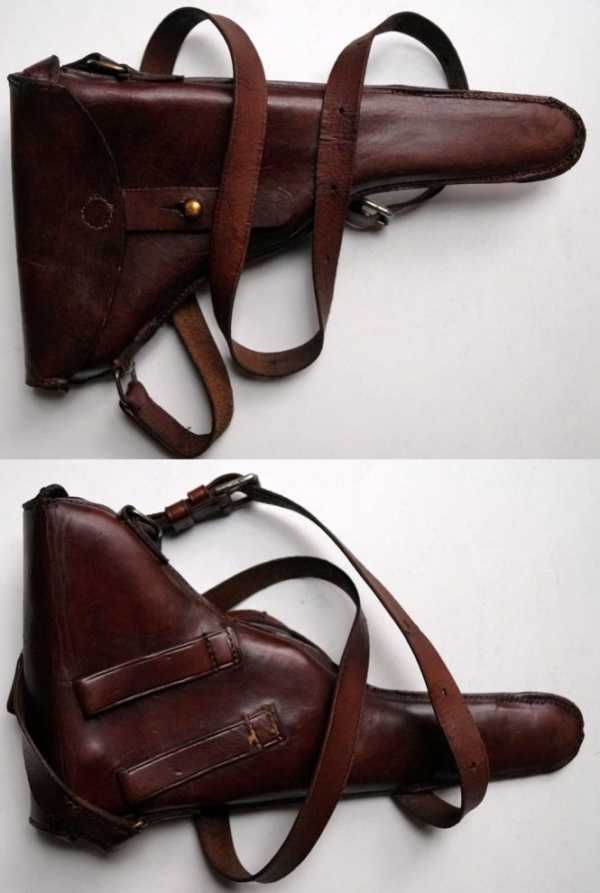

Пистолеты Парабеллум 1900 для швейцарской армии конечно снабжались кобурой. Причем вопрос о конструкции кобуры обсуждали даже во время проведения швейцарских испытаний. Изначально считалось, что кобура должна быть простая, а дополнительный магазин стрелок мог носить в карманах одежды.

После в верхней части кобуры над клапаном решили делать специальный отсек для хранения запасного магазина.

Вероятно самой удачной, в последствии, была признана кобура где карман для размещения дополнительного магазина был размещен вертикально на передней ее части.

Пистолеты 1900 Swiss Luger, принятые на вооружение армии Швейцарии, считаются относительно редкими и пользуются довольно высоким спросом на антикварном рынке. Их стоимость значительно выше, чем стоимость последующих серийных моделей пистолетов Парабеллум. В зависимости от состояния, цена на швейцарские Парабеллумы может быть в пределах от 3 до 15 тысяч долларов. На аукционах встречаются более редкие пистолеты 1900 Swiss Luger  Extra-серии. У этого оружия перед серийным номером добавлена буква «Е». Такие пистолеты могут стоить в пределах 15-30  тысяч долларов.

Для написания статьи использовалась информация и иллюстрации из книги «The Borchardt & Luger Automatic Pistols», авторы Joachim Görtz и Dr Geoffrey Sturgess. В данной книге Вы сможете найти еще больше информации о пистолетах Борхард и Парабеллум, их разновидностях и особенностях конструкции.

Андрей Пасюта

Популярность: 7%

Читайте интересные материалы нашего сайта:

Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

«Люгер», он же «Парабеллум»

«Дизайн пистолета настраивает психику стрелка на уверенную непреклонную жестокость. Феномен этот до сих пор не изучен. Во многих странах парабеллум объявлен оружием целенаправленного уничтожения и запрещён к использованию». Эта цитата из книги А.А. Потапова «Приёмы стрельбы из пистолета: Практика СМЕРШ» вполне может служить иллюстрацией к сложившейся репутации известного образца оружия, но есть ли у этого основания?

Странное дело, но изрядно покрутив в руках и немного (раритет все-таки) постреляв из «Парабеллума», автор никаких особых приступов жестокости не ощутил. Лёгкий и короткий спуск, характерный для большинства пистолетов одинарного действия, неплохие прицельные приспособления – и, в общем-то, все впечатления. Возможно, конечно, здесь и впрямь требуется специалист в области психологии и промышленного дизайна, но, скорее, на территории бывшего СССР, да и в других местах, этому пистолету только приписывают совершенно фантастические свойства.

История рождения

Обычно, когда говорят о «Парабеллуме», всплывает только одно имя – Георга Люгера. Между тем, чтобы история его появления стала понятнее, фамилий нужно озвучить заметно больше.

Сборочный чертёж легендарного «Парабеллума»

Первым после Люгера идёт Хуго Борхардт. Собственно, именно на основе его конструкции (в первую очередь, принципа запирания) Люгер разработал свой пистолет – поэтому в ряде источников он именуется сдвоенно, «Борхардт-Люгер». Первоначально Люгер был подчинённым Борхардта и помогал ему в доводке самозарядного пистолета, однако позже пути двух конструкторов разошлись. Фирма братьев Людвига и Исидора Леве, «поднявшаяся» в том числе и на производстве револьверов «Смит-Вессон» для русской армии, соединилась с другой германской фирмой по производству боеприпасов, образовав концерн DWM (Deutsche Waffen-und Munitionsfabriken). Борхардт при этом предпочёл остаться на прежнем месте в Лёве, а вот Люгер возглавил конструкторскую группу в DWM.

На новом месте Люгер продолжил свою работу по доводке пистолета Борхардта C93. Тот создал очень передовой для своего времени пистолет, основной недостаток которого вполне описывается словами «сырая конструкция». С одной стороны, в C93 был внедрен ряд новаторских технических решений, которые в том или ином виде стали эталонными для пистолетов как класса оружия: расположение патронов в отъемном магазине в рукоятке, кнопочная защелка магазина, пуля в цельнометаллической оболочке, проточка на гильзе вместо закраины.

Вместе с тем, выступающий далеко назад затыльник рамки превращал пистолет в довольно громоздкую даже без приклада конструкцию, а разборка его была довольно сложным делом, особенно в полевых условиях. Русские офицеры после испытаний пистолета Борхардта отмечали:

    «Полная разборка и сборка пистолета требуют такой сноровки и вообще так затруднительны, что производство их нижними чинами не может быть допущено без значительного риска испортить оружие».

Внесённые Люгером изменения были не столько радикально-конструктивными, сколько компоновочными. В частности, он перенес возвратную пружину в рукоятку, что заметно укоротило пистолет. Выбранный наклон рукоятки в 125° обеспечивал комфортную стрельбу в привычном тогда для военных стиле, с одной руки.

С лёгкой руки швейцарцев

Первыми, кому довелось опробовать новые пистолеты, стали офицеры армии Швейцарии, которая как раз подыскивала замену имевшимся на вооружении револьверам. Впрочем, предоставленная Люгером в 1898 году Versuchsmodelle III, она же «Опытная модель №3», первоначально восторга не вызвала. Лишь после доработок на вооружение швейцарской армии начал поступать «Pistole, Ordonnanz 1900, System Borchardt-Luger». Помимо достаточно солидного заказа на 2000 пистолетов, этот заказ послужил великолепной рекламой для детища Люгера, так как военные многих стран сочли: «Что хорошо для швейцарцев, стоит попробовать и нам».

Следом за швейцарцами новые пистолеты закупили Дания и Бразилия. Успеху способствовал и тот факт, что Люгер спроектировал не просто пистолет, а комплекс «пистолет-патрон». Первоначально был доработан именно патрон – сочтя, что новые бездымные пороха достаточно мощны, Люгер укоротил патрон Борхардта 7,65×25 мм, получив сначала патрон 7,65×21 мм парабеллум (именно под него выпускались первые пистолеты). В 1902 году появилась и знаменитая «девятка», патрон 9×19 мм. По сей день этот патрон является стандартным пистолетным боеприпасом НАТО и постепенно становится таковым в РФ, заслуженно считаясь одним из самых распространенных и популярных.

Заинтересовались новым пистолетом и за океаном. Уже в 1901 году представитель фирмы DWM доставил в США пистолет образца 1900 года. Итогом стал заказ на 1000 экземпляров, распределённых по военным школам и училищам. В 1903 году лично Георг Люгер привёз пистолеты под свой новый 9-мм патрон, с различной длиной ствола. После серии испытаний американцы заказали сначала 50 различных пистолетов под 9-мм патрон, в том числе несколько «пистолетов-карабинов» с длинным стволом и деревянным прикладом, а затем еще 700 штук под 7,65-мм патрон.

Немецкий десантник с «Люгером»

Однако полномасштабного перевооружения американцев на «Парабеллум» так и не произошло. Последней попыткой стали пистолеты под новый американский патрон .45ACP, изготовленные в 1906 году. Точное число изготовленных «сорокапяток» неизвестно – называются числа от двух до пяти экземпляров – и, разумеется, их коллекционную ценность трудно переоценить. Последний раз на аукционе такой пистолет ушел в разгар кризиса 2010 года «всего» за полмиллиона долларов и можно предположить, что в более благоприятное время он стоил бы значительно больше.

Наибольший успех на долю детища Люгера выпал все же в родной (для пистолета, так как сам Георг был австрийцем) Германии. В 1904 году вариант со стволом длиной 150 мм принял на вооружение кайзеровский флот – так появилась «морская» модель 1904. Наконец, в 1908 году появилась «та самая» модель 08, которая была принята на вооружение германской армии. С этого момента почти все производство пистолетов на DWM словно пылесосом высасывали военные, но все равно P08 армии не хватало – с 1911 года к производству подключили оружейную фабрику в Эрфурте.

Армия же стала заказчиком и потребителем еще один известной модели «Люгера» из серии пистолетов-карабинов – артиллерийской, с длиной ствола 200 мм. Именно для нее в 1916 году был изготовлен барабанный магазин на 32 патрона, позднее перекочевавшей с «эрзац-ПП» на пистолет-пулемёт MP-18.

С миру по нитке – получится шведский доброволец финской армии. Среди пестрого оружия и снаряжения нашлось место и «Люгеру»

«Парабеллум» вполне заслуженно стал одним из символов германского оружия в Первой мировой войне, да и в годы Второй мировой, несмотря на появление более современного и технологичного «Вальтера» P38, до конца позиции не сдал.

В Россию и СССР «Люгер» официально заказывался дважды – с 1906 года было поставлено около 1000 пистолетов так называемого «русского контракта», с надписями на кириллице и клеймом в виде скрещённых винтовок Мосина. Кроме того, имеются сведения о поставке парабеллумов для ВМФ СССР в конце 20-х или начале 30-х годов, однако без точных подробностей. Также «Люгер» мог закупаться офицерами императорской армии за свой счёт, но можно уверенно сказать, что наибольшее число «Парабеллумов» оказалось в СССР в качестве трофеев.

Против бывших владельцев: американский солдат с «Парабеллумом» и два пленных немца. Пистолет, наряду с «Вальтером», всегда был желанным трофеем у союзных солдат

На испытаниях в 1942 году на стрелковом полигоне Главного артиллерийского управления советские специалисты отметили плавную работу автоматики и кучность боя, превосходящую ТТ. При этом в затруднённых условиях – при густой смазке, запылении, заморозке – «Люгер» работал с задержками.
Курьёзы имени и издержки популярности

Отдельно стоит рассмотреть вопрос с названием пистолета. Название Parabellum, взятое от известной латинской пословицы Si vis pacem, para bellum – «Хочешь мира, готовься к войне», было слоганом компании DWM и применялось не только к конструкции Люгера, но и к его патрону, а также к другим образцам. Под этой маркой продавались как коммерческие пистолеты, так и более серьёзные системы – например, созданный 1913 году авиационный пулемет тоже назывался «Парабеллум». С другой стороны, и Люгер создал несколько образцов пистолетов. Все это можно кратко суммировать как: Не всякий «Парабеллум» – «Люгер», но и не всякий «Люгер» – «Парабеллум»! Полное название пистолета обычно пишется как «P08, Parabellum, Borchardt-Luger».

Деревянный приклад и магазин большой емкости делали из «Люгера» легкий карабин

Напоследок нельзя не упомянуть о занятном литературном казусе, связанном с «Люгером»:

    «Это был люгер калибра 0.45 с удлиненной рукояткой. Он лежал в лужице воды, и комочки нерастаявшего снега ещё облепляли его; и пока я смотрел, разинув рот, один комочек сорвался с курка и упал на поверхность стола. Тогда я оглядел холл. В холле было пусто, только Лель стоял рядом со столиком и, наклонив голову набок, серьёзно-вопросительно смотрел на меня. Из кухни доносились обычные кухонные звуки, слышался негромкий басок хозяина и тянуло запахом кофе.

    – Это ты принес? – спросил я Леля шепотом.

    Он наклонил голову на другой бок и всё продолжал смотреть на меня.

    Лапы у него были в снегу, с лохматого брюха капало. Я осторожно взял пистолет. Вот это было настоящее гангстерское оружие. Дальность прицельного боя – двести метров, приспособление для установки оптического прицела, рычажок перевода на автоматическую стрельбу и прочие удобства…»

    «Он повесил маузер, потом люгер с оптическим прицелом (из этого люгера Копчик застрелил насмерть двух милиционеров в последний день Поворота) и возился с браунингом модели девятьсот шестого года – маленьким, почти квадратным, – когда знакомый голос за спиной произнёс:

    – Правее, Андрей, чуть правее. И на сантиметр ниже».

Первая цитата взята из повести «Отель «У погибшего альпиниста»», а вторая из романа «Град обречённый» братьев Аркадия и Бориса Стругацких.

Споры вокруг этих пистолетов начались ещё до выхода первой книги. Аркадий Стругацкий дал почитать рукопись автору политических детективов Теодору Гладкову, считавшемуся среди писателей знатоком оружия. Гладков, разумеется, тут же принялся доказывать, что «Люгеров» с оптическим прицелом в природе не бывает. Далее легенда расходится – по одним данным, Аркадий пообещал заменить упомянутый пистолет, по другим – заявил: «Это мой «Люгер», что хочу, то и делаю». Судя по появлению оптики во втором произведении, ближе к истине вторая версия.

Теоретически оптику на «Парабеллум» установить было можно…

Если «Люгеры» в калибре .45 действительно делались для американского конкурса – хотя, конечно, допущение, что такой пистолет мог оказаться у простого инспектора полиции слишком фантастично – то с оптикой возникает гораздо больше вопросов. На системе с подвижным стволом и выдвигающимися вверх рычагами закрепить оптику возможно только на рамке. К тому же, траектория патрона 9×19, а уж тем более .45ACP, на дистанции дальше 100 метров даже у моделей P08 с удлинённым стволом будет, мягко говоря, далека от прямолинейности. Оружие придется пристреливать на какую-то конкретную дистанцию и потом надеяться, что стрелок, во-первых, сумеет правильно определить расстояние до цели, а во-вторых, что поля зрения оптики хватит для поправки. Не удивительно, что оптические прицелы не прижились даже на куда более мощных пистолетах-пулемётах. Так что, фантастика остаётся фантастикой.

автор: Андрей Уланов

спасибо за наводку Иван Васёв

источник

feldgrau.info

Экспортные модификации пистолетов Люгера — характеристики, фото, ттх

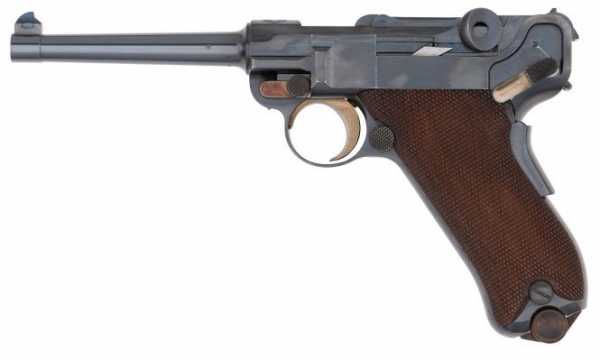

Пистолет Люгер Модель 1900, поставлявшаяся армии Швейцарии

Первой страной, принявшей на вооружение своей армии пистолет Георга Люгера стала Швейцария. Модель №3 (Versuchsmodelle 3 — от нем. Экспериментальная модель), представленная для Швейцарских испытаний в 1898–1899 годах лично Георгом Люгером, была жестко раскритикована из-за большого веса, недостаточно хорошего баланса и, в особенности, больших габаритов. Эти недостатки делали оружие непрактичным для использования в армии. Вернувшись в Берлин, Георг Люгер сразу же начал работать над усовершенствованием конструкции. После проведения необходимых испытаний доработанного образца, в 1899 году с фирмой DWM был заключён контракт на поставку 3000 пистолетов для швейцарской армии. Пистолеты Borchardt-Luger model 1900 калибра 7,65-мм состояли на вооружении длительное время по причине отличного сочетания высоких боевых и служебно-эксплуатационных качеств, а также особенно любимой швейцарскими военными точности стрельбы.

Швейцарские модели выпускались с автоматическим рычажным предохранителем даже после отказа от него в модели P.08, принятой на вооружение немецкой армии. Эти Люгеры обозначались клеймом над патронником в виде швейцарского креста в центре расходящихся солнечных лучей. После 1909 года крест изображался в центре стилизованного щита. Оружие, выпускавшееся для армии, снабжалось испытательной пробой в виде маленького креста или изображением «картуша» — креста с латинской буквой «V» под ним, обрамленных в рамку. Перед Первой мировой войной Швейцарии, оказавшейся самым главным и крупным партнером DWM, было поставлено около 15000 единиц различных моделей этого пистолета. После того, как в связи с Первой мировой войной германии понадобилось большое количество оружия и поставки в другие страны прекратились, в Швейцарии наладили собственное производство Люгеров.

Модель 06/24, производившаяся в Берне

Швейцарский Люгер модели 1929

Люгеры для Голландской армии получили обозначение «pistol M11». Всего было два контракта. Пистолеты первого контракта — «1923 DUTCH», собирались английской компанией Vickers & Co. Второй голландский контракт 1934 года или «1934 MAUSER DUTCH CONTRACT» — пистолеты производства фирмы Mauser, выпускавшиеся с 1936 по 1940 год. Калибр — 9-мм, выпущено 1000 штук. Особенно интересна история пистолетов первого контракта. Действовавшие в то время Версальские ограничения делали практически невозможными поставки такого оружия из Германии. В результате правительство Нидерландов начало работать по этой проблеме со знаменитой Британской компанией Vickers. Однако, не имея технической документации, ей пришлось создавать свою, что значительно затянуло выполнение контракта. Англичане вынуждены были начать закупки деталей для сборки пистолетов в Германии, но стволы поставлялись британской фирмой Elswick. Сборочный процесс и маркировка осуществлялись на заводах компании Vickers & Co., а особенностью этого оружия было слово «GELADEN», выштампованное с обеих сторон выбрасывателя.

В «безопасном» положении рычага флажкового предохранителя, где у стандартных моделей присутствует надпись «GESICHERT», ставилась «RUST». Выполненная над изображением стрелы, указывающей на «безопасное положение», эта надпись может быть переведена как «перерыв». На левой передней части ствольной коробки ставился знак «W» с венчающей его короной. Было произведено 3820 таких пистолетов. Именно так изготовленные и собранные пистолеты с соответствующими клеймами поставлялись англичанами Нидерландам с 1920 года. Однако более интересная часть истории данного оружия связана со Второй Мировой войной. Некоторое количество этих пистолетов было поставлено в Нидерландскую Ост-Индию (Индонезию), размещённым там в то время, вооружённым силам Нидерландов. На этих пистолетах верхняя поверхность шатуна имеет надпись VICKERS LTD. На верхней тыльной части ствола ставился год выпуска и серийный номер. С 1930 года на левой стороне ствольной коробки этих пистолетов закреплялась латунная пластина с Нидерландской маркировкой. Достаточно большое количество единиц этого оружия было захвачено в качестве трофеев Японской Императорской Армией при наступлении 1941 года. В 1941–1942 годах трофейные Парабеллумы перемаркировывались. На поверхности затворной коробки, над патронником, ставилось клеймо с изображением 16-лепестковой хризантемы — герба правящего Императорского Дома.

Люгер, изготовленный фирмой Mauser по голландскому контракту 1934 года

Португальский Люгер образца 1906 года, получивший обозначение M2

Португалия провела серию испытаний пистолетов конструкции Георга Люгера в 1901–1902 гг. Для этой цели было поставлено 100 экземпляров. К 1908 году португальской армией было получено приблизительно 5000 штук пистолетов Parabellum model 1906 с длиной ствола 120 мм, использующих патрон 7,65×22. Обозначение «M2» на верхней части ствольной коробки, над патронником, венчало изображение португальской короны. На выбрасывателе имелась надпись «CARREGADA». Положение рычага флажкового предохранителя никак не обозначалось. Вскоре после получения первого заказа для армии португальский флот получил не многим менее тысячи пистолетов калибра 9×19 со 100-мм стволом. Такие модели имели обозначение «MP» на левой передней стороне ствольной коробки, а над патронником изображался якорь с короной над ним. После смены в Португалии политического режима, обозначение «MP» было заменено на «RP» (Republic of Portugal — Португальская Республика), а также были удалены короны и «M2».

В Южной Америке пистолеты Люгера также получили широкое распространение. 200–250 пистолетов P.08 раннего варианта было произведено для Боливии. На ствольной коробке, над патронником этих моделей нанесена надпись «EJERCITO DE BOLIVIA», на выбрасывателе — «CARGADO», «безопасное» положение рычага предохранителя обозначено надписью «SEGURO». Бразильское правительство в 1904–1905 гг. выражало интерес к проведению испытаний пистолетов Георга Люгера. В 1907 году был заключён контракт на поставку 5000 пистолетов. Отличительным признаком такого оружия является надпись «CARREGADA» на выбрасывателе. В период между 1901 и 1903 гг. мексиканское правительство доставило несколько экземпляров пистолетов Borchardt-Luger model 1900 для проведения испытаний, которые успешно закончились в 1905 году, после чего около 200 таких пистолетов использовались в кавалерийских и артиллерийских войсках. Отличительный признак «мексиканских» Люгеров — надпись «EJERCITO MEXICANO» на левой стороне ствольной коробки.

M2 калибра 9 мм, поставлявшийся португальскому флоту

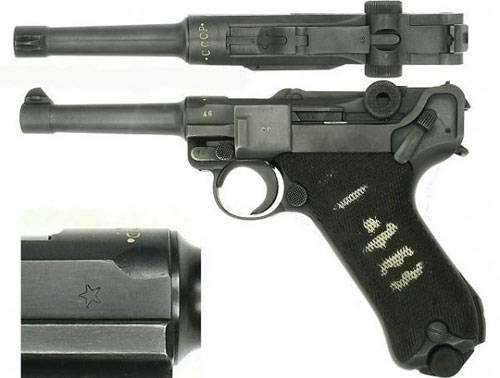

Парабеллум образца 1906 года, известный как Luger 1906 Russian Contract

Поставлявшийся в Россию Парабеллум образца 1906 года, калибра 9 мм, разрешенный к ношению офицерами в строю в соответствии с «высочайше одобренным» в 1907 году приказом №74

Некоторое количество моделей 1906 года калибра 9 и 7,65-мм было продано Франции. Над патронником имелось стилизованное изображение лилии с надписью «St Etienne», выполненной в свитке, под ним. Сверху ствола наносилось полное название фирмы. На выбрасывателе присутствовала надпись по-французски: «CHARGE».

Российская империя в период с 1906 по 1909 годы получила по контракту около 1000 пистолетов Parabellum model 1906 калибра 9-мм. Это оружие имело обозначение на верхней части ствольной коробки, над патронником, в виде двух перекрещенных Трёхлинейных винтовок образца 1891 года. Для поставляемых в Россию пистолетов использовались рамы болгарского заказа. По этому «безопасное» положение рычага предохранителя обозначено надписью «ОГЪНЪ», как у болгарской модели. Эта надпись видна при выключенном предохранителе. На выбрасывателе нанесена надпись «ЗАРЯДЪ». В период с 1906 по 1907 гг. испытывались приспособленные для ведения огня в автоматическом режиме 9-мм пистолеты модели 1906 года, поставленные в соответствии с русским заказом. Результаты испытаний показали крайне низкую кучность стрельбы автоматических пистолетов, в результате чего они были признаны не подходящими для боевого применения и дальнейшие работы были прекращены.

Данный образец 1906 года калибра 9 мм поставлялся в Россию

Модель 1908 года, изготовленная по контракту с Болгарией в 1939 году

В 1901–1902 гг. болгарскими властями были приобретены пистолеты Borchardt-Luger model 1900 калибра 7,65-мм с длиной ствола 120-мм в количестве 1000 экземпляров. Из-за специфики политических отношений контракт был осуществлён коммерческой поставкой. Пистолеты имели Болгарский княжеский герб над патронником и стилизованный фирменный знак немецкой DWM. От 1000 до 1500 пистолетов Parabellum model 1906 калибра 7,65-мм было модифицировано в 1908 году. Начиная с этих пистолетов на выбрасывателях всех моделей теперь наносили надпись «ПЪЛЕНЪ» (третья буква — болгарского алфавита). В связи с началом ведения Болгарией освободительной войны в 1910 году, было заказано еще 10000 пистолетов образца 1908 года. Это оружие оснащалось антабкой для ремня, закреплённой на нижнем заднем крае рукоятки. Контракт был выполнен в две поставки по 5000 пистолетов в каждой. В 1939 году Болгарии было поставлено 300 пистолетов образца 1908 года калибра 9-мм и с длиной ствола 102-мм.

Принятие на вооружение Швейцарской армии пистолета Георга Люгера и огромная, постоянно растущая в то время популярность пистолетов Джона Браунинга, заставили правительство США начать испытания пистолетов с целью принятия наилучшего образца на вооружение своей армии взамен револьверов. В Соединённые Штаты были доставлены два пистолета Borchardt-Luger model 1900 представителем фирмы DWM Гансом Таушером, 9 марта 1901 года. Три офицера, в число которых входил и капитан Джон Томпсон, впоследствии сконструировавший знаменитый пистолет-пулемёт, испытывавшие пистолет Люгера, произвели более 2000 выстрелов. Испытания включали стрельбу в затруднённых условиях эксплуатации и скоростную стрельбу. В итоге пистолет признали годным к принятию на вооружение. Для полигонных испытаний в 1902 году было заказано 1000 пистолетов и 200000 патронов к ним. Эта партия впоследствии была распределена по нескольким военным училищам и стрелковым школам.

Пистолет модели 1900, поставленный фирмой DWM для испытаний в США

Пистолетам Люгера, продававшимся и испытывавшимся в США было присвоено наименование «American Eagle». На фотографии один из таких «Американских Орлов» образца 1906 года

Немецкие пистолеты стали пользоваться популярностью среди американских военных из-за своей точности стрельбы и удобства удержания. Но вместе с тем они отмечали и сложность снаряжения магазина. Привыкшие к крупнокалиберному оружию американцы также выражали сомнения в эффективности патрона 7,65×22. Конструкция магазина была улучшена за счёт использования кнопки, размещённой на подавателе, на который теперь можно было воздействовать при помощи руки, удерживающей магазин, что значительно облегчило его снаряжение. В 1903 году, Георг Люгер лично доставил в США новый вариант пистолета, использующий патрон 9×19. На спрингфилдском полигоне 21 мая 1903 года были проведены испытания двух вариантов пистолетов — калибра 7,65 и 9-мм, с различной длиной стволов. По результатам испытаний лучшими были признаны пистолеты со 120-мм стволами. По некоторым данным, испытания в США включали стрельбу патронами, имевшими пороховой заряд почти вдвое увеличенной мощности, стрельбу из оружия с грязью в стволе, с забитым снегом стволом, после распыления в ствол и ствольную коробку мелкого песка, стрельбу под водой и отстрел 300 патронов через неделю без чистки пистолета после всех вышеописанных тестов.

При этих тестах Люгеры стреляли без поломок и разрыва ствола. Для испытаний в кавалерийских и артиллерийских частях в форт Рили в апреле 1904 года поступили 50 пистолетов с серийными номерами 22401–22450 и 25000 патронами к ним, а также небольшое количество пистолетов-карабинов. В 1906 году 700 пистолетов заказал департамент вооружений. Однако все эти испытания не закончились принятием на вооружение армии США данного оружия. После чего американскому правительству фирмой DWM в 1907 году был предложен пистолет Люгера под патрон .45 ACP. Но и этот вариант не был востребован, а вместо планировавшихся 200 пистолетов было изготовлено всего лишь три экземпляра. Один из них был полностью выведен из строя на испытаниях и затем уничтожен, другой хранится в Нортон Галлери в Луизиане, а третий (под номером 2) в марте 2010 года был продан на аукционе в городе Анхейм за полмиллиона долларов США.

Люгер Модель 1906 «American Eagle» калибра 9 мм

Один из двух сохранившихся до настоящего времени Люгеров под патрон .45 ACP. Данный экземпляр под серийным номером 2 был продан на аукционе в городе Анхейм марте 2010 года за 500000$.

Пистолеты Люгер пользовались популярностью на гражданском рынке оружия Соединенных Штатов, где официальными и самыми крупными импортерами фирмы DWM стали Stoeger и Abercrombie Fitch. Компания Stoeger зарегистрировала на себя торговую марку Luger. Пистолеты, изготовленные для испытаний в США, на верхней части ствола, над патронником имели американский герб. На правой стороне кожуха ствола таких пистолетов присутствуют следующие надписи: «GERMANY» и «A.F. Stoeger Inc», под которой стояла «NEWYORK.», «безопасное» положение рычага предохранителя обозначено надписью «SAFE», а на выбрасывателе имеется надпись «LOADED».

В США на гражданском рынке оружия были Люгеры, использовавшие патроны 9×19 или 7,65×22, с разной длинной стволов — 8″ (203-мм), 12″ (305-мм) и 16″ (406-мм). Эти пистолеты имели регулируемый целик, рассчитанный на стрельбу до 800 метров. Кроме того, Люгеры продавались с магазинами TM.08 на 32 патрона, деревянными прикладами и глушителями конструкции Максима. Некоторые полицейские департаменты и шерифы отказывались от компактных Colt 1903 калибра .380 ACP и популярных револьверов 38-го калибра Smith & Wesson 1905, а также мощных револьверов 45-го калибра, таких как Colt New Service, предпочитая им пистолеты Люгера.

Кроме вооружённых сил, полиции и спецслужб Германии до 1945 года, Люгер состоял на вооружении, либо использовался в том или ином качестве в следующих странах: Боливия, Чили, Китай, Испания, Эстония; Финляндия, Франция, Греция, Иран, Ирландия, Израиль, Ливия; ГДР, Португалия, Румыния, Польша, Норвегия, Югославия, Алжир, Турция, СССР.

Пистолет LP.08, производившийся фирмой Mauser для Персии (Ирана)

Поставлявшийся в Персию пистолет P.08 имеет клейма на языке этой страны

Пистолеты

www.armoury-online.ru
