В Крыму восстановлен шахтный береговой ракетный комплекс "Утес"

Дивизион шахтного берегового ракетного комплекса "Утес" восстановлен в Крыму.

"Предполагается, что возрожденный комплекс проведет несколько пусков ракет с тем, чтобы доказать его жизнеспособность. В дальнейшем на его базе предполагается развернуть ракетный комплекс "Бастион" шахтного базирования", - сказал собеседник агентства.

Давайте вспомним историю этого ракетного комплекса.


Для защиты южных морских рубежей и Севастополя с моря в разгар "холодной войны" в 1954 году высоко в горах у Балаклавы начал создаваться первый в мире подземный ракетный комплекс берегового базирования "Сопка" с радиусом действия в акватории Черного моря до 100 км.

Строительство "Объекта 100" (такой код получила секретная стройка) осуществлялось 95-м специализированным управлением подземных работ ЧФ. Объект состоял из двух одинаковых подземных комплексов и стартовых площадок, удаленных друг от друга на 6 км. Военными строителями руководил главный инженер строительного управления ЧФ полковник А. Геловани - будущий заместитель министра обороны, маршал инженерных войск. Начальником строительства площадки № 1 был капитан А. Кузнецов, площадки № 2 - инженер А. Клюев. Монтажными операциями от предприятия "Эра" руководил инженер Ф. Карака. На каждом объекте строительства было занято до 1000 человек.

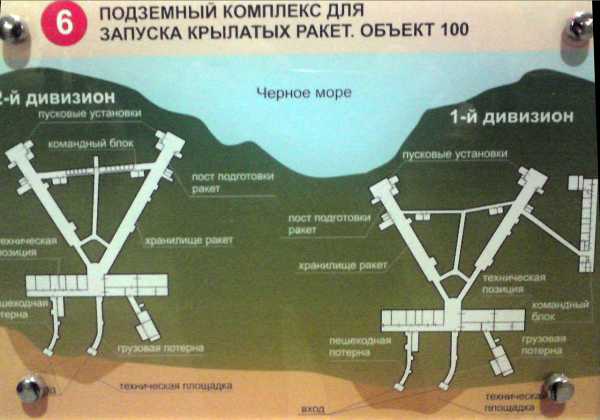

На строительных площадках возводились из жаропрочного бетона стартовые позиции и защищенные от атомного оружия подземные сооружения, в которых размещались КП, хранилища ракет и цеха для подготовки и заправки топливом. Ракеты в сооружениях находились на специальных технологических телегах со сложенными крыльями и перемещались до стартовых позиций специальными механизмами. Подземный комплекс имел полное инженерное обеспечение, дизельные электростанции, фильтровентиляционные установки, запасы горючего, воды и продовольствия, обеспечивающие жизнедеятельность обьекта при полной его герметизации после атомного удара. У оголовков рядом со стартовыми позициями размещались защищенные железобетонные бункера для укрытия снятых со старта ракет.

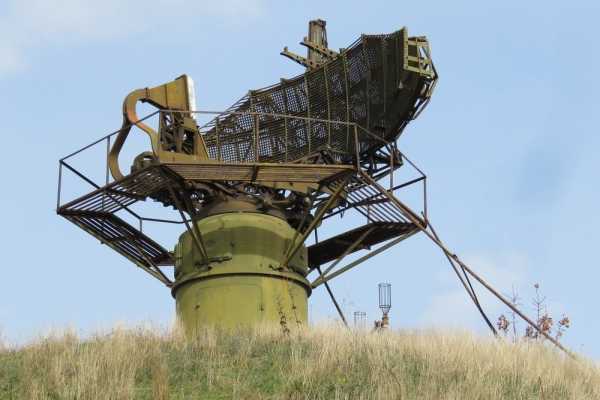

Система наведения и управления стрельбой комплекса "Сопка" включала в себя РЛС обнаружения "Мыс", центральный пост, совмещенный с РЛС наведения С-1М и РЛС слежения "Бурун". Радиолокационные станции "Мыс" и "Бурун" в 1955 году прошли государственные испытания. Радиолокационная станция "Мыс" предназначена для обнаружения морских целей и выдачи данных цели в центральный пост и размещалась на высоте более 550 метров мыса Айя.

В конце 1956 года практически было завершено строительство "Объекта 100", личный состав прошел спецподготовку. Был сформирован отдельный береговой ракетный полк, который 23 февраля 1957 года был включен в состав сил боевого ядра флота. Первым командиром полка был подполковник Г. Сидоренко (позже генерал-майор, начальник береговых войск и морской пехоты ЧФ). По плану испытаний полком было выполнено несколько ракетных стрельб. Самая первая из них была проведена 5 июня 1957 года в присутствии командующего ЧФ адмирала В. А. Касатонова. Пуск производили со второй батареи (командир лейтенант В. Карсаков). Успешный результат возвестил о появлении в Военно-Морском Флоте СССР нового рода сил - береговых ракетных частей.

25 июля 1957 года государственная комиссия приняла "Объект 100". А в начале 1959 г. полку впервые был вручен переходящий приз ГК ВМФ за ракетную стрельбу. 30 июля 1960 года полк получил свое постоянное наименование - 362-й отдельный береговой ракетный полк (ОБРП). За время эксплуатации БРК "Скала" с 1957-го по 1965 год полком было произведено более 25 практических пусков ракет.

16 июля 1961 года вышло постановление Совета Министров о перевооружении береговых стационарных комплексов «Утес» с ракет «Сопка» на ракеты П-35Б. Переоборудование стационарных «объектов 100» и «101» с комплексов «Стрела» на вновь создаваемый комплекс «Утес» было определено этим постановлением. Стационарный береговой оперативно-тактический противокорабельный ракетный комплекс «Утес» был разработан на базе противокорабельной ракеты П-35 и подвижного берегового комплекса «Редут» в ОКБ-52 (ЦКБМ) под руководством В.М. Челомея. Комплекс «Утес» принят на вооружение Постановлением СМ от 28 апреля 1973 года. Комплексом «Утес» перевооружались части, ранее оснащенные комплексом «Сопка».

В состав комплекса входили: МРСЦ-1 (»Успех-У»), РЛС «Мыс» с системой опознавания «Пароль», система управления, пусковые установки, ракеты П-35, комплекс наземного оборудования. Система управления «Утес» создана в НИИ-303, маршевый турбореактивный двигатель ракеты разработан в ОКБ-300. На мысе Айа первым в 1964 г. на переоборудование встал второй дивизион 362-го ОБРП. Основные технические решения по комплексу «Утес» существенно отличались от ранее реализованных для комплекса «Стрела», пусковые установки которого выдвигались в горизонтальном направлении из скальных штолен. Для «Утеса» были приняты поворотные двух- контейнерные установки массой более 30 т, которые размещались в шахтах глубиной 20 м, а перед пуском поднимались на высоту 6 м над поверхностью. Непосредственно перед стартом контейнеры с ракетами выводились на угол 15°. Все основные объекты комплексов размещались в заглубленных в скальный грунт железобетонных сооружениях. В них в процессе предстартовой подготовки проверялись и заправлялись ракеты. В процессе гонки двигателя непосредственно перед стартом непосредственно на пусковой установке (как и в корабельной СМ-70) проводилась дозаправка ракеты топливом, что увеличивало дальность стрельбы.

16 сентября 1964 года в расположение полка прибыла первая партия военных строителей специального отряда ЧФ. Подземные сооружения, которыми располагал полк, подлежали реконструкции под габариты нового берегового ракетного комплекса. Строители под руководством капитана А. Климова вместе с личным составом второго дивизиона приступили к работам. До этого полностью был демонтирован прежний комплекс.

Десятиметровые ракеты в горизонтальном положении со сложенными крыльями хранились на технологических телегах со стартовыми агрегатами и после предстартовой подготовки и заправки жидким топливом были готовы к пуску. Выдвигающиеся из-под земли спаренные пусковые контейнеры позволяли быстро производить перезарядку новых ракет.

Автономные испытания наземного оборудования начались в середине 1968 г. и продолжались более двух лет. 28 мая 1971 г. был проведен первый пуск П-35 на дальность около 200 км. Работы в первом дивизионе завершились 25 февраля 1972 г., а 17 апреля следующего года успешно прошла стрельба по цели пр. 1784 на дальность 217 км. 28 апреля 1973 г. оба дивизиона полка поступили на вооружение. В 1978- 1983 гг. было выполнено 33 пуска, из них 30 – успешно. Перевооружение дивизионов 616-го отдельного берегового ракетного полка Северного флота на острове Кильдин завершилось в 1976 и в 1983 г. Пусковые установки комплекса были размещены в скальных укрытиях. Пусковые установки в целом аналогичны «половинке» ПУ ракетных крейсеров проекта 56 (»Грозный», «Адмирал Головко») – в установке не 4 контейнера с ПКР, а два. Крылатые ракеты доставлялись к пусковым площадкам через тоннели по рельсам-направляющим на специальных платформах с электродвигателями.

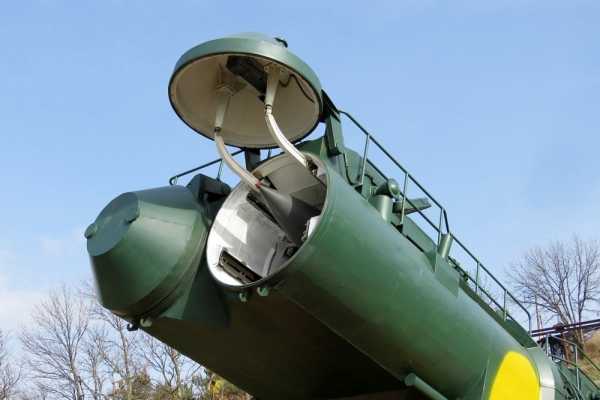

Пусковые установки защищались массивными стальными крышками, которые при пуске сдвигались в сторону. За считанные минуты колоссальная конструкция пусковой установки появлялась на поверхности и могла нанести удар двумя ракетами. В составе «объекта 100» находились два дивизиона, разнесенные на расстояние 6 километров, каждый из которых имел на вооружении две пусковых установки. В 1974 г. началась модернизация береговых ракетных комплексов под ракету «Прогресс». В 1976 г. полк на мысе Айя выполнил шесть испытательных пусков. В 1982 году комплекс был модернизирован – в состав комплекса была введена новая ракета 3М44 «Прогресс». Производство ракет для береговых комплексов велось с 1982 по 1987 год. Благодаря большой дальности стрельбы батарея комплекса «Утес» при внешнем целеуказании может прикрывать побережье протяженностью в несколько сотен километров. Мощная кумулятивно-фугасная или ядерная боевая часть (350 кт) позволяет вывести из строя одной ракетой корабль любого класса.

В конце апреля 1972 года, после шести пробных запусков, "Объект 100" был введен в состав сил постоянной готовности. 19 апреля 1973 года была успешно выполнена первая зачетная стрельба по плану боевой подготовки на дальность 219 километров. 1986 год стал рекордным по числу ракетных пусков - 14, из них 10 в режиме мишени, два - по программе контрольно-серийных испытаний.

Полк неоднократно носил звание отличного, награждался переходящими Красными знаменами Военных советов ЧФ и ВМФ за ракетную стрельбу по морской цели. В 1982 г. имя полка было занесено на мраморную Доску почета в Центральном военно-морском музее.

Последний раз "Объект 100" запустил ракету в сентябре 1993 года, после чего несколько лет простаивал без дела. В рамках договора о разделе Черноморского флота в 1996 году комплекс отошел Украине. В 1997 году новые хозяева даже смогли произвести один учебный пуск ракеты, после чего комплекс фактически был разрушен.

После чего в начале 2000-х дивизион около поселка Оборонное был разграблен и весь металл с него был вывезен. В 2002 дивизион расформирован, в 2003-2004 оборудование порезано на металл. Другой же дивизион был законсервирован и как ни странно сохранился. В 2009 году ВМСУ предприняло даже попытку его восстановления. Теперь этот дивизион возвращен в состав Береговых ракетно-артиллерийских войск ВМФ России!

Осенью 2014 года инженеры и рабочие ремонтного завода ракетно-артиллерийского вооружения ЧФ восстановили береговой ракетный дивизион знаменитого ракетного комплекса «Сотка», что находится рядом с поселком Резервное.

Ранее информированный источник сообщил, что в Крыму к 2020 году может быть развернут первый береговой ракетный комплекс "Бастион" шахтного базирования.

"Он будет использовать как ныне существующие противокорабельные "Яхонты", так и разрабатываемые в настоящее время перспективные варианты ракет, которые будут способны уничтожать любую цель, находящуюся в акватории Черного моря", - сказал собеседник агентства.

По его оценке, шахтный способ размещения "Бастиона" значительно повысит боевую устойчивость комплекса.

"Стационарное базирование сделает необратимым удар возмездия по любому кораблю, который вторгнется в территориальные воды российского Черноморья", - подчеркнул собеседник агентства.

Он отметил, что стационарный "Бастион" сможет использовать беспилотные летательные аппараты и подводные гидроакустические комплексы. Шахта сможет выдерживать избыточное давление во фронте ударной волны силой до 20 кгс/см2.

Подвижный береговой ракетный комплекс "Бастион" с унифицированной сверхзвуковой самонаводящейся противокорабельной ракетой 3М55 "Яхонт" разработан и производится в "НПО машиностроения" (входит в корпорацию "Тактическое ракетной вооружение").

Комплекс "Бастион" предназначен для защиты морского побережья протяженностью свыше 600 км и поражения надводных кораблей различных классов и типов, действующих в составе десантных соединений, конвоев, корабельных и авианосных ударных групп, а также одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного огневого и радиоэлектронного противодействия.

Боекомплект одного комплекса может включать до 36 ракет "Яхонт". Ракета имеет загоризонтную дальность стрельбы. В ней реализован принцип "выстрелил - забыл".

"Яхонт" способен поражать цели на расстоянии 300 км и нести боеголовку весом более 200 кг. Ракету отличает полная автономность боевого применения, высокая сверхзвуковая скорость на всех участках полета, возможность выбора различных траекторий (низковысотной и комбинированной), а также полная унификация для широкого ряда морских, авиационных и наземных носителей.

Вот фото Владимира Пасякина

Фото 1.

После развала СССР легендарную "сотку" несколько раз передавали в подчинение то одному, то другому подразделению ВМС Украины. Но объектом никто не занимался, и эта воинская часть пришла в упадок. Разграбленные блоки на командном пункте, вырезанные кабель-трассы с цветным металлом - такое наследие получили российские ракетчики, появившиеся на батарее вскоре после событий Крымской весны. Поэтому восстановление боеспособности "Утеса" было настоящим техническим подвигом. Эта задача была поручена офицеру, который когда-то командовал дивизионом, а теперь трудится в восстановительной команде, - подполковнику запаса Евгению Липко.

Фото 2.

- Добиться этого было очень непросто, - говорит подполковник запаса Евгений Липко. - Но мы как одержимые вместе с сегодняшними ракетчиками выполнили поставленную задачу. Очень уж хотелось вновь услышать ракетный гром над крутым крымским берегом и вспомнить свою офицерскую молодость, когда мы пускали ракеты регулярно. Сейчас продолжаем ремонтные работы вместе со специалистами "НПО машиностроение". Это профессионалы высочайшего уровня. Один из них - доктор наук, капитан 1 ранга Константин Погорелов. Мы надеемся, что теперь, как и в прежние времена, ракетные автографы "Утеса" будут появляться на крымском небе, оберегая мирную жизнь жителей полуострова.

Фото 3.

Липко показал металлические подвесные койки, закрепленные в стенах помещений подземных коридоров. Оказывается, в свое время они были сняты со списанного крейсера "Слава", и благодаря им во время боевого дежурства дивизион превращался в корабль на берегу, только с более высокой боеготовностью. Ракетчики находились здесь круглосуточно - спали под землей в коридорах, вырубленных создателями "сотки" в скальном грунте. Несли здесь настоящее боевое дежурство, когда в Черное море заходили НАТОвские корабли. И каждый из незваных гостей был, что называется, на прицеле. В готовности к немедленному действию были ракеты и ракетчики. Так было и во время демарша новейших кораблей ВМС США - крейсера Yorktown и эсминца Caron, которые были вытеснены двумя нашими сторожевыми кораблями, значительно уступавшим по водоизмещению и вооружению американским.

Фото 4.

Вместе с командиром дивизиона "Утес" подполковником Сергеем Слесаревым мы по штольне прошли к пусковой установке мимо крылатых ракет, упрятанных в хранилище. Застали момент, когда мощные подъемные устройства медленно, но уверенно выдвигали пусковую установку наверх для пробного запуска двигателя крылатой ракеты. Маршевый двигатель гудит и выпускает мощную струю воздуха.

Первую в новейшей истории стрельбу ракетчики "Утеса" выполнили уже через несколько месяцев после вхождения Севастополя и Крыма в состав РФ. Еще со времен СССР каждая стрельба ракетой знаменовалась появлением пятиконечной звездочки на крышке контейнера, и вот теперь на пусковой установке рядом с красными звездочками появилась триколорная российская.

Фото 5.

- Ракеты 3М44 "Прогресс" благодаря большой дальности стрельбы при внешнем целеуказании могут прикрывать побережье протяженностью в несколько сотен километров, - говорит в недавнем прошлом заместитель начальника береговых войск ЧФ капитан 1 ранга запаса Сергей Гросс. - Ракеты "Прогресс" хоть и не новые, как скажем, у современных ракетных береговых комплексов "Бал" или "Бастион", но весьма надежные. Мощная кумулятивно-фугасная или специальная боевая часть ракеты "Прогресс" выведет из строя одной ракетой корабль любого класса.

Фото 6.

Рядом со стартовой позицией в высокогорном лесу затерялся маленький военный городок, где все продумано для комфортной жизни ракетчиков. Казарма здесь довольно просторная, кровати стоят в один ярус. Есть комната отдыха личного состава с большим плазменным телевизором, огромный шахматный стол, оборудованная всем необходимым бытовая комната. На своем месте и свежий номер стенгазеты, которую выпускает старший матрос контрактной службы Юлия Васильева.

- Несмотря на удаленность нашего дивизиона, он укомплектован контрактниками на 80 процентов, - говорит подполковник Сергей Слесарев. - Это высокий процент. И все - настоящие профессионалы.

Фото 7.

Фото 8.

Фото 9.

[источники]источники
http://bastion-opk.ru/utes-rk/
http://www.interfax.ru/russia/537618
https://rg.ru/2016/11/18/reg-ufo/v-krymu-vozrodili-beregovoj-raketnyj-kompleks-utes.html
http://www.kchf.ru/arms/rockets/utes.htm
https://topwar.ru/93453-beregovoy-raketnyy-kompleks-utes.html

masterok.livejournal.com

«Бастион» - надежное противокорабельное оружие

В фильме про прошлогодние события в Крыму упоминался военный комплекс "Бастион", который "на всякий случай" был поставлен на берегу Черного моря. И как оказалось, не напрасно. Новейшее российское противокорабельные ракетное оружие, из которого простреливается почти все Черное море, в те дни взяло на себя важную роль по защите Крыма от вторжения с моря и играет по сей день одно из ключевых средств береговой обороны.

Американский эскадренный миноносец «Тракстон» вечером в пятницу, 7 марта 2014 года, пересек пролив Босфор и вошел в Черное море. Американский корабль сопровождал катер береговой охраны Турции. Согласно Конвенции Монтре о статусе проливов, военные корабли государств, не имеющих выхода к Черному морю, могут находиться в его водах не более 21 дня. Как ранее сообщили в министерстве обороны США, эсминец примет участие в запланированных учениях совместно с военно-морскими силами Румынии и Болгарии.

Ранее глава МИД России Сергей Лавров объявил, что на территории Украины ведется подготовка новых провокаций против Черноморского флота РФ. 4 марта Босфор пересекли два российских военных корабля и один украинский, добавляет AFP.

Заход американского эсминца в Черное море совпал с обострением обстановки в Крыму, где находится российский Черноморский флот. Новые власти автономной республики отказываются подчиняться новому центральному правительству Украины и намерены провести референдум о присоединении к России.

Госсекретарь США Джон Керри предъявил России ультимативные требования, которые подразумевают переход к использованию недипломатических способов воздействия американской стороной. В этой ситуации нельзя исключать наращивание военных сил США и их союзников в районе Черного моря.

Однако, даже если в самом дурном сне предположить, что группировка кораблей американского флота прошла черноморские проливы, вышла в Черное море, подошла к берегам Крыма и начала бы там операцию по «принуждению» к чему либо, эта затея бы умерла, не родившись. Потому что еще несколько лет назад на российском побережье Черноморья были развернуты подвижные береговые противокорабельные ракетные комплексы (ПКРК) «Бастион-П» со сверхзвуковыми крылатыми ракетами «Оникс», которые стали одной из важнейших частей береговой противокорабельной обороны.

На смену «Редуту»



ПКРК оперативно-тактического назначения «Бастион» разработки НПО «Машиностроения» пришел на смену принятому на вооружение в Советском Союзе еще в 1966 году подвижному ПКРК 4К44Б «Редут», стрелявшему сверхзвуковыми ракетами П-35Б на дальность до 270 км. Его разработка началась еще в 80-е годыпрошлого века, но по понятым причинам на вооружение российских ВС «Бастион» был официально принят лишь в 2010 году.

Комплекс изготавливается в двух вариантах – стационарный («Бастион-С») и передвижной («Бастион-П»). Они предназначаются для уничтожения надводных кораблей всех классов и типов из состава корабельных и авианосных ударных групп, десантных соединений, конвоев, а также отдельных одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного радиоэлектронного и огневого противодействия противника. Каждый такой комплекс в состоянии обеспечить защиту побережья протяженностью более 600 км от возможных десантных операций противника. Особо интересен комплекс «Бастион – П». Время приведения его в полную боевую готовность с момента получения приказа на марше не превышает 5 минут. При этом ПКРК после своего развертывания может оставаться в полной боевой готовности в автономном состоянии до 5 суток. В базовый состав этого комплекса входят четыре самоходные пусковые установки К-340П на базе МЗКТ-7930 «Астролог» с запасом хода до 1000 км, автомобиль боевого управления К-380Р на базе КамАЗ-43101, до четырех транспортно-заряжающих машин К-342, и машины обеспечения боевого дежурства – для перевозки и бытового размещения личного состава. В комплекс может дополнительно входить самоходная загоризонтная радиолокационная станция обнаружения воздушных и надводных целей «Монолит-Б», либо целеуказание может производиться с вертолета.

Убойное «жало»

Теперь о самой ракете, которой стреляет «Бастион». Ее российское название – П-800 «Оникс». Экспортный вариант называется «Яхонт». По терминологии НАТО - SS-N-26 Strobile. Это, пожалуй, самая известная на сегодняшний момент российская оперативно-тактическая крылатая противокорабельная ракета. Именно на ее базе совместное российско-индийское предприятие BrahMos Aerospace сейчас создает новую гиперзвуковую (то есть двигающуюся в 5-6 быстрее скорости звука) крылатую противокорабельную ракету.

ТТХ ракеты (все данные приводятся из открытых источников и относятся, преимущественно, к «Яхонту»). Длина, в зависимости от модификации, от 6 до 8,6 метров. Стартовая масса – 3 тонны. Максимальная скорость – 750 м\с. Высота полета – от 10 м до 14 км. Масса боевой части «Яхонта» - 200 кг. Дальность стрельбы по высотной траектории – до 500 км, по комбинированной траектории – до 300 км, по низковысотной траектории (то есть, практически, вплотную к поверхности воды с учетом волнения на море до 7 баллов) - до 120 км.

Данные по весу БЧ «Оникса» сильно различаются по разным источникам. Скажу одно. По сведениям, опять же, из открытых источников, радиолокационная станция головки самонаведения, смонтированная на российской ракете, способна захватить надводную цель класса «крейсер» на удалении до 75 км. А, значит, БЧ «Оникса» рассчитана никак не меньше, чем на этот класс кораблей. Американские крейсера типа «Тиконденрога», напомню, имеют водоизмещение 10 тыс тонн, российские ТАКР типа «Орлан» - более 25 тыс тонн. А больше ни у кого в мире крейсеров-то и нет сейчас, хотя водоизмещение японских эсминцев, например, тоже сейчас достигает 10 тыс тонн. В любом случае, крылатые ракеты «Оникс\Яхонт» сейчас являются одними из самых грозных, если не самыми грозными противокорабельными крылатыми ракетами в мире. Американские эксперты, во всяком случае, видят в них серьезную угрозу не только своим крейсерам, но и авианосцам.

И не зря, поскольку это не только мощная, но и хитрая ракета. Ее основными особенностями являются полная автономность боевого применения («выстрелил и забыл»), сверхзвуковые скорости на всех участках полета, набор гибких траекторий и малая заметность для средств радиолокационного наблюдения.

До скорости 2 маха ракета разгоняется спустя уже несколько секунд после покидания специального герметичного транспортно-пускового контейнера (кстати, его очень удобно обслуживать). Потом, в зависимости от полетного задания, или остается на этой скорости, или разгоняется до скорости 2,7М.

На цель ракета выходит, как правило, на сверхмалой высоте около 10 метров над поверхностью моря, что затрудняет ее ликвидацию корабельными системами. На заключительном этапе, руководствуясь собственной базой данных, ракета сама выбирает главную цель в ордере и алгоритм ее поражения. При этом на подлете к ордеру кораблей сразу нескольких «Ониксов\Яхонтов», что происходит при огне залпом из комплекса «Бастион-П», у ракет срабатывает некий «коллективный разум», заложенный в них конструкторами. В этом случае, в зависимости от поставленной задачи, они или действуют по принципу «одна ракета - один корабль», или «стаей» наваливаются, например, на флагманский корабль.

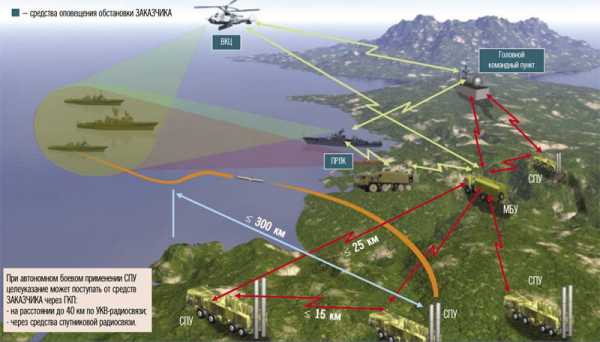

Типовое размещение и применение батареи ракетных комплексов К-300П "Бастион" (http://www.npomash.ru).

Типовое размещение и применение ракетных комплексов К-300С "Бастион" (http://www.npomash.ru).

На страже рубежей

«Бастион-П» сейчас стоит на вооружении трех стран – Вьетнама (2 комплекса), Сирии (2 комплекса) и России (3 комплекса). У первых двух стран он заряжен «Яхонтами», у России, соответственно, «Ониксами». И наличие у Сирии столь мощного оборонительного оружия, очевидно, тоже сыграло свою роль в том, что ни один западный корабль там и не подошел на близкое расстояние к сирийским берегам (хотя главное в этой ситуации заключалось, конечно, в политической позиции России и Китая по урегулированию сирийского конфликта мирным путем).

В России все три батареи «Бастиона-П» были переданы для оснащения 11-й отдельной ракетно-артиллерийской бригады Черноморского флота, дислоцированной под Анапой. Туда же, очевидно, будет передана и четвертая батарея «Бастиона-П», которая должна была быть полностью готова к передаче военным в конце прошлого года. И, очевидно, присутствие там этих противокорабельных комплексов, служит дополнительной гарантией стабильности на Крымском полуострове. Оттуда – с Анапы, с помощью «Бастиона-П» простреливаются все подходы ко всему восточному побережью Крыма – от Алупки до Керчи. Но это по прямой. Если же учесть, что по высокой траектории даже «Яхонт» может преодолеть расстояние до 500 км, то под прострел батарей российского «Бастиона-П» попадают подходы и к западному побережью Крымского полуострова, включая, естественно, Севастополь. И это обстоятельство, еще раз повторюсь, может послужить дополнительной гарантией того, что ситуация в Крыму будет развиваться согласно воли большинства его жителей.

Российский ПКРК оперативно-тактического назначения «Бастион», очевидно, и в дальнейшем будет играть роль надежного заслона от атак нежданных гостей с моря. Осенью прошлого года главком ВМФ России адмирал Виктор Чирков заявил о том, что в рамках нынешней госпрограммы вооружений береговые войска ВМФ до 2020 года получат около 20 новых береговых ракетных комплексов «Бастион» и «Бал» («Бал-Э» - тактический комплекс с дозвуковой ракетой Х-35). По мере развития производственных мощностей по изготовлению «Бастионов», очевидно, этот комплекс будет более активно продвигаться российскими машиностроителями и за рубеж, в первую очередь, в страны Юго-Восточной Азии.

Более подробно по понятным причинам это грозное оружие не рассмотреть, поэтому давайте познакомимся благодаря Ивану Владимирову из Москвы вот с такой сопутствующей техникой из этого комплекса:

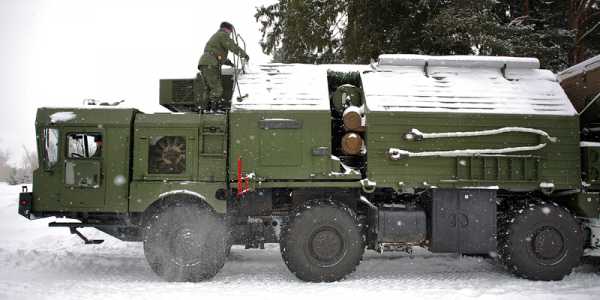

Это, если пользоваться суконным языком военных формуляров, "Машина инженерного обеспечения и маскировки 15М69", А если по-людски, то вспомогательная машина, применяемая в ракетных войсках стратегического назначения. Сама она, как можно понять из названия, никаких ракет никуда не запускает, и вооружения на ней вообще нет. Ее задача разведать и подготовить для ракетчиков (для тех самых "Тополей") подходящую позицию.

Машина совсем новая, но гриф секретности с нее снят, иначе кто бы разрешил нам снимать ее со всех сторон и даже рассказывать о ней в журнале.

Машина огромна: ее длина - более пятнадцати метров, ширина примерно три с половиной, Полная масса - что-то около сорока тонн. В технические подробности военные стараются не вдаваться, но сообщают, что привод у нее на все колеса, а двигатель дизельный ярославский, выдающий ровно 500 л.с. Специалисту этой информации вполне достаточно, чтобы понять, что речь идет об универсальном шасси МЗКТ-7930.

Вот она, эта "тележка" (8х8/500 л.с./полная масса 46 т.). Ее делают на Минском заводе колесных тягачей. Подробности можно посмотреть тут. Как видите, ничего секретного! Все в открытом доступе.

Кузов, если можно в данном случае так сказать, этой машины сделан из композитного материала - что-то наподобие многослойной стеклоткани, пропитанной эпоксидкой. Мне приходилось иметь дело с такими панелями - экстремально крепкая штука!

Кабина - трехместная. Рабочее место водителя практически такое же, как и на любом минском тягаче. Ничего особенного. Зато у "пассажиров" куча своих приборов и органов управления. На этом фото вы можете видеть закрепленный под потолком кабины (над головой у водителя) прибор радиационной, химической и биологической разведки.

А это... штатная система навигации (НС-8). Куда там до нее вашей "Гарминке"! Спутники ей вообще не нужны она ориентируется по... Даже не знаю, стоит ли распространяться о принципах ее действия. Если интересно - поищите в интернете, найдете.

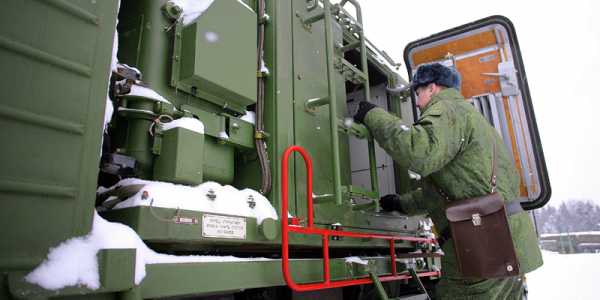

Сразу за кабиной находится еще один автономный отсек с герметически закрывающейся дверью.

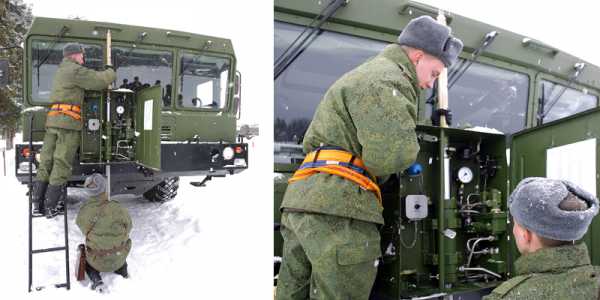

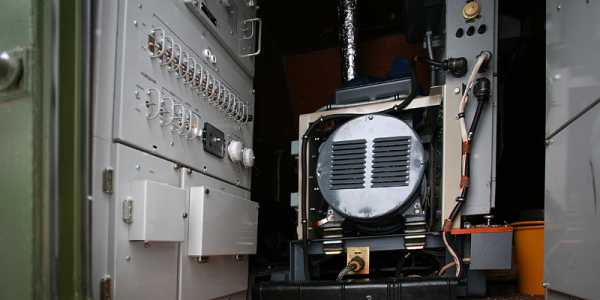

Здесь находится генератор и все прочее электрическое хозяйство, обеспечивающее машину энергией при заглушенном дизеле.

Следом еще один отсек. Забравшись в него через такую же герметичную дверь, попадаешь в крошечный коридорчик, почти такой же, как в вагоне дальнего следования, только совсем короткий. По правую руку сдвижные "купейные" двери...

Одна ведет в кухоньку с плитой, баком для воды, раковиной и емкостями для хранения продуктов. Другая в спальное помещение. Здесь находятся узкие двухъярусные полки (опять же, как в поезде), тумбочка и настольная лампа. В таком жилом модуле боевой расчет машины может автономно обитать трое суток.

В задней части машины оборудована грузовая платформа. На ней стоят шесть здоровенных контейнеров. "Что там?" - спрашиваю. Отвечают: "Средства маскировки". Скорее всего (не уверен, поэтому так и пишу) там находятся надувные макеты ракетных установок. С их помощью можно легко обустроить ложную позицию ракетного дивизиона, не отличимую с воздуха или со спутника от настоящей.

Для разгрузки контейнеров предназначен специальный кран-манипулятор. Он управляется либо с этой панели...

... либо с выносного пульта.

Прежде, чем начать какие-либо манипуляции с краном, под колеса надо подложить стопорные "башмаки". В походном положении они закреплены тут же рядом.

Расчет готов к выполнению учебной задачи - нам обещали показать, как все это работает.

Итак, упражнение первое: проверка габаритной проходимости маршрута движения.

Это только звучит страшно. На самом деле, все просто. Бойцы раскладывают специальные откидные конструкции (здесь они для наглядности покрашены в красный цвет) и смотрят, не цепляются ли они за что-либо при движении.

Если нет, то и ракетные установки тут тоже пройдут. В противном случае, придется валить лес...

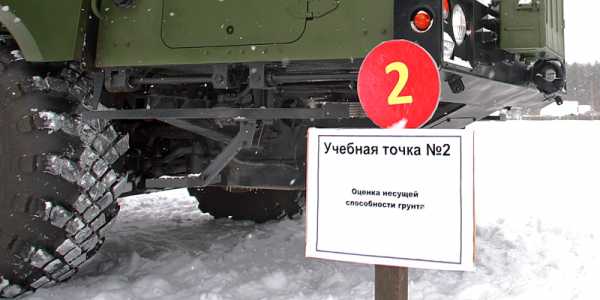

Следующая задача: оценка несущей способности грунта. Попросту говоря, экипаж выясняет, не провалится ли тягач с ракетой в болотистую почву, не завязнет ли...

Для этого предназначен специальный прибор - пенетрометр, закрепленный на передней части машины. Конструктивно он представляет собой что-то типа автоматического домкрата, упирающегося длинным стержнем в землю. Гидравлика давит на стержень, машина приподнимается, стержень уходит в землю, а приборы фиксируют, при каком давлении и на какую глубину он погружается. На основе этих данных и делаются выводы о "несущей способности" грунта. Как видите, и тут тоже все не сложно.

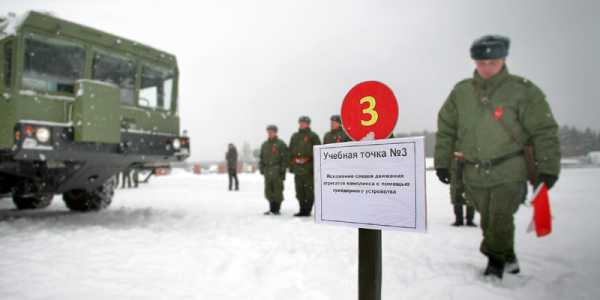

Задача третья и на сегодня последняя: искажение следов движения с помощью грейдерного устройства.

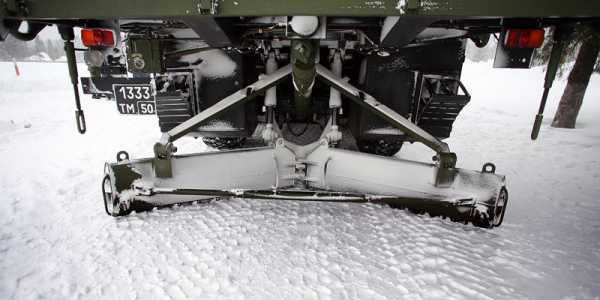

Это самое "грейдерное устройство" находится сзади под грузовой платформой. Скребок автоматически опускается и начинает разравнивать снег или землю, по которой прошла машина (или колонна машин).

За грейдером остается характерный след из тонких бороздок. Если вы наткнетесь на него, идя по земле, то, конечно же, заподозрите, что тут прошла какая-то техника. Но с воздуха, говорят,он не так сильно бросается в глаза, как колея или следы от покрышек.

Все, показательные учения закончены. Все, что можно было показывать, нам показали. Экипаж строится, а я пошел к особисту, предъявлять отснятые кадры. Не попало ли в кадр чего лишнего? В ракетный войсках все серьезно!

Материал подготовлен при содействии пресс-службы МО РФ.

Рекомендуется к просмотру:

www.stena.ee

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БАСТИОН» В СЕВАСТОПОЛЕ. 23.02.2016

COASTAL ANTI-SHIP MISSILE COMPLEX «BASTION» IN SEVASTOPOL. 23.02.2016

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БАСТИОН» В СЕВАСТОПОЛЕ. 23.02.2016. ФОТОРЕПОРТАЖ

Фотографии: В.В.Костриченко

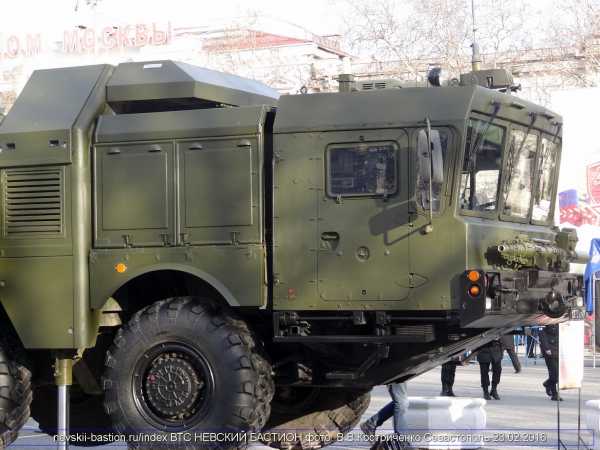

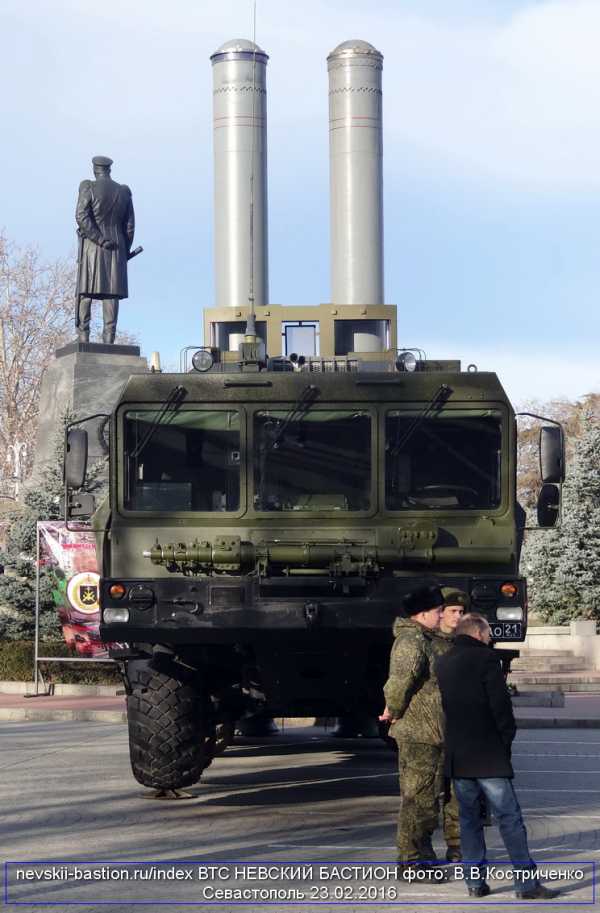

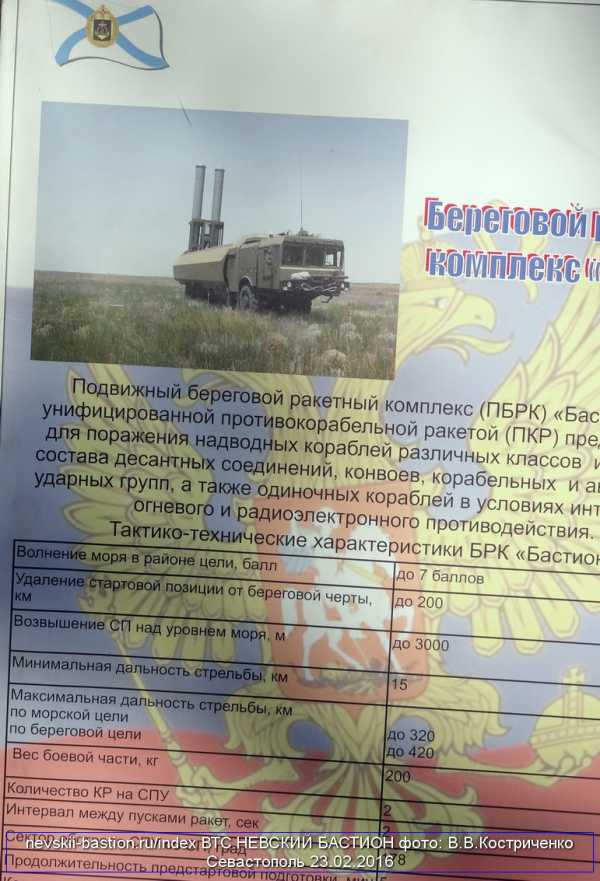

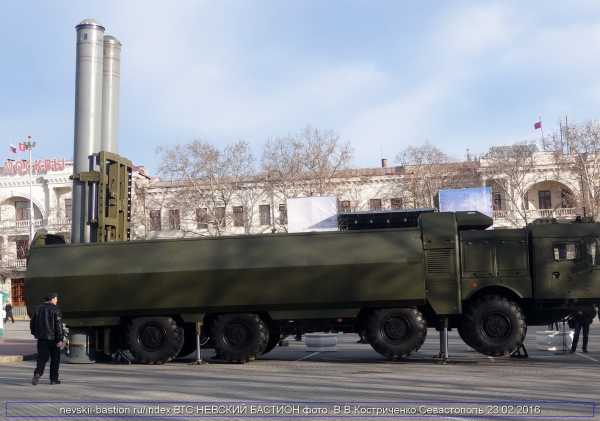

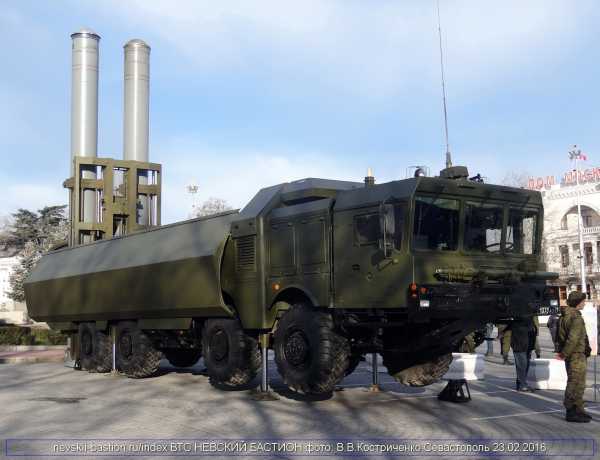

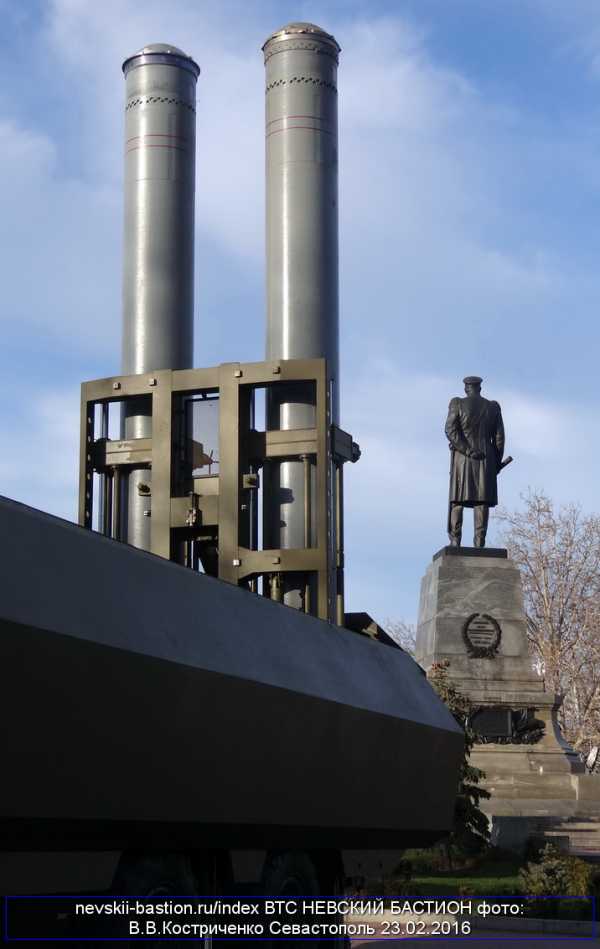

На празднике «День защитника Отечества» в Севастополе 23 февраля 2016 года Министерство обороны РФ показала самоходную пусковую установку (СПУ) берегового противокорабельного ракетного комплекса «Бастион».
Подвижный береговой ракетный комплекс «Бастион» с противокорабельной ракетой (ПКР) «Яхонт» предназначен для поражения надводных кораблей различных классов и типов из состава десантных соединений, конвоев, корабельных и авианосных ударных групп, а также одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного огневого и радиоэлектронного противодействия. Его основная задача – защита побережья протяженностью более 600 км от десантных операций.
В состав комплекса входят: ПКР «Яхонт» в транспортно-пусковом контейнере, самоходные пусковые установки, машина боевого управления, аппаратура информационно-технического сопряжения боевых средств комплекса с головным командным пунктом, автоматизированная система боевого управления комплексом, средства технического обслуживания, транспортно-заряжающие машины, машины обеспечения боевого дежурства и вертолетный комплекс целеуказания. БРК «Бастион» также может комплектоваться самоходной загоризонтной РЛС.
БРК «Бастион» состоит на вооружении 15 отдельной береговой ракетной бригады Черноморского флота, которая сформирована в 2014 году после вхождения Республики Крым в состав Российской Федерации.
Бригада формировалась на базе 1 берегового ракетного дивизиона БРК «Бастион» 11 отдельной береговой ракетно-артиллерийской бригады Новороссийской военно-морской базы Черноморского флота, 46 отдельного берегового ракетного дивизиона БРК «Бал» Каспийской флотилии и 85 отдельного берегового ракетного дивизиона БРК «Утес» Черноморского флота.
Символично считать тот факт, что бригада размещается на фондах 51 отдельного берегового ракетного полка Черноморского флота сформированного в 1963 году, который по праву можно считать родоначальником славных боевых традиций береговых ракетчиков Военно-Морского Флота.
С 1 декабря 2014 личный состав бригады приступил к плановым занятиям по боевой подготовки и слаживанию подразделений. 13 декабря 2014 года личному составу бригады заместителем командующего Черноморским флотом генерал-лейтенантом Петровым Ю.П. торжественно вручено Боевое знамя.
ВТС «БАСТИОН», 27.02.2016

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БАСТИОН»
ВЫСТАВКА ВОЕННОЙ ТЕХНИКИ В СЕВАСТОПОЛЕ. 23.02.2016
ЧЕРНОМОРСКИЙ ФЛОТ

nevskii-bastion.ru

Моделизм. ПБРК "Бастион" - Блог "Вестника ПВО"

Пока сайт "Вестник ПВО" не обновляется, публикуем здесь фотографии моделей, которые нам присылают наши читатели (см. раздел Моделизм на нашем сайте).

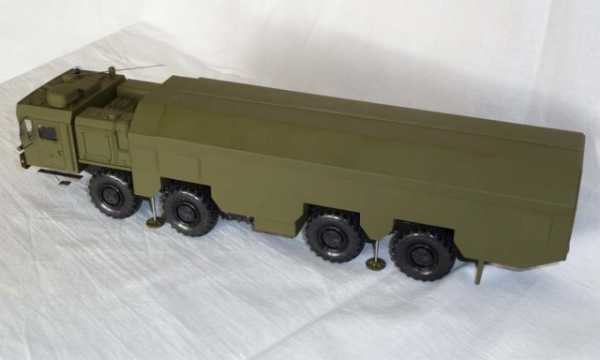

В этот раз делимся фотографиями модели Всеволода Климашевского - Самоходная пусковая установка подвижного берегового ракетного комплекса «Бастион». Данная установка разработана белорусской организацией "Техносоюзпроект".
Фото оригинала

Фото: oborona.ru

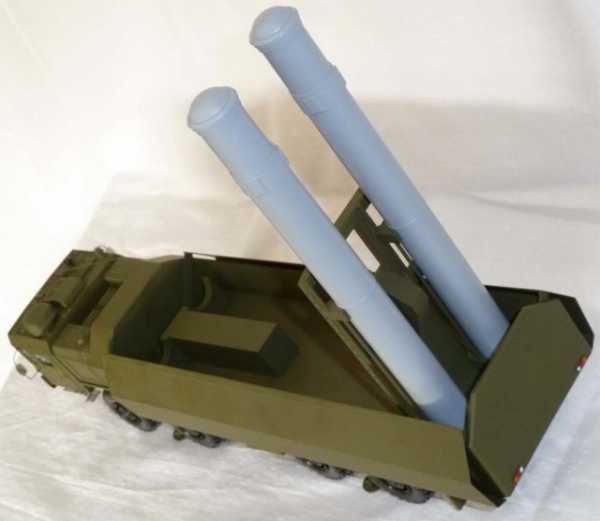

Фотографии модели (Фото: В. Климашевского):




Вот что пишет ЦАМТО о данном комплексе:

Россия поставила Вьетнаму второй ПБРК «Бастион»

ЦАМТО, 24 октября. «Рособоронэкспорт» поставил Вьетнаму второй подвижный береговой ракетный комплекс (ПБРК) «Бастион» в рамках контракта, подписанного в 2005 году, сообщает «Би-Би-Си Вьетнам» со ссылкой на агентство «Интерфакс».

Поставка ПБРК, оснащенного ПКР «Яхонт», состоялась в середине октября.

Как сообщалось ранее, Вьетнам стал первым заказчиком «Бастиона», подписав в 2005 году контракт на поставку двух комплектов ПБРК. Первый комплекс был отправлен во Вьетнам в середине года.

Недавно российские СМИ сообщили, что Вьетнам ведет переговоры с российской стороной о заключении контракта на закупку дополнительных ПБРК «Бастион». Поставка современной системы вооружения позволит значительно усилить оборону побережья Вьетнама.

По информации «Джейнс дифенс уикли», переговоры о заключении нового контракта ведутся в рамках выделения Россией государственного кредита, а поставка комплексов может быть выполнена в 2013-2014 гг.

По оценке китайского информагентства «Синьхуа», Вьетнам разместит два переданных комплекса «Бастион» в центральной части побережья страны для борьбы с угрозами в регионе Южно-Китайского моря.

ПБРК К-300П «Бастион-П» является одним из самых современных в мире. Он представляет собой мобильный ракетный комплекс, вооруженный унифицированной сверхзвуковой противокорабельной ракетой K-310 «Яхонт». Комплекс предназначен для поражения надводных кораблей различных классов и типов из состава десантных соединений, конвоев, корабельных и авианосных ударных групп, а также одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного огневого и радиоэлектронного противодействия.

Дальность действия комплекса составляет до 300 км. ПБРК «Бастион» способен обеспечить защиту участка побережья протяженностью более 600 км от десантных операций противника.

ОАО «ВПК «НПО машиностроения» разработало ракету и программное обеспечение для комплекса, а также выступило в роли интегратора всех систем. ПКР производятся ПО «Стрела» в Оренбурге, а белорусский «Техносоюзпроект» отвечает за вопросы разработки и производства самоходного шасси для пусковых установок и ТЗМ.

Стандартный комплект системы состоит из четырех самоходных пусковых установок K-340П (на шасси МЗКТ-7930) с двумя транспортно-пусковыми стаканами с ПКР «Яхонт», одной или двух машин боевого управления K380P (на 25-тонном шасси МЗКТ-65273), машины обеспечения боевого дежурства и четырех транспортно-заряжающих машин K342P. Оборудование поддержки включает комплекс средств технического обслуживания и учебно-тренировочных средств. Время развертывания комплекса – 3-4 мин. Количество пусковых установок, транспортно-заряжающих машин и машин боевого управления может изменяться в зависимости от пожеланий заказчика.

Сверхзвуковая ракета «Яхонт» способна выполнять полет в двух режимах:  маловысотном, при котором дальность поражения цели составляет 120 км, или комбинированном с дальность действия до 300 км. В последнем полет ракеты на маршевом участке траектории осуществляется на высоте до 14 тыс. м, а на завершающем – 10-15 м. В маловысотном режиме ракета выполняет весь полет на высоте до 15 м. Максимальная скорость ракеты на больших высотах – 750 м/с. При снижении она составляет до 680 м/с.


С удовольствием новых работ по моделизму!

saidpvo.livejournal.com

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике


04.05.2015

Сайт Asian Defence News разместил фотографии ракетных комплексов «Клаб-М» и «Бастион-П» вьетнамской армии.
Военный Паритет

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БАСТИОН»

19.06.2015

Береговые ракетные комплексы «Бал» и «Клаб-М» могут получить принципиально новые платформы для размещения в Арктике, заявил 17 июня журналистам глава концерна «Моринформсистема-Агат» Георгий Анцев.
«Заделы очень большие, мы ведем разработки. Здесь вопрос транспортного носителя. Прорабатываем для Арктики различные варианты — колесно-амфибийно-динамические платформы с динамическим принципом поддержания. Сейчас в инициативном порядке рассматриваем эту концепцию», — сказал Анцев на форуме «Армия-2015», который проходит в Подмосковье.
Если эта концепция будет реализована, пояснил глава концерна, комплексы «Клаб-М» и «Бал» получат не колесное шасси, а шасси на новых физических принципах передвижения.
«Это нормальная работа и она ведется нами. Надеемся, что дадим наши предложения министерству обороны к следующему форуму «Армия», — добавил Анцев.
ТАСС

БЕРЕГОВОЙ РАКЕТНЫЙ КОМПЛЕКС «БАЛ»
РОССИЯ И АРКТИКА
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2015


БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС CLUB-M


Разработку берегового противокорабельного ракетного комплекса CLUB-M ведут НПО «Агат» и ОКБ «Новатор» на базе наработок по корабельному комплексу «Калибр» (экспортный вариант Club). С начала 2000-х годов комплекс активно предлагается для поставок по линии ВТС за рубеж.
На 3-м Международном военно-морском салоне (МВМС-2007) ОКБ «Новатор» представило материалы по своим вариантам крылатых ракет авиационного базирования, это ракеты 3М-54АЭ, 3М-54АЭ1 и 3М-14АЭ с дальностью пуска до 300 км для поражения надводных кораблей и стационарных наземных объектов. Ими предполагается вооружать самолеты-носители различных классов, пуск может осуществляться в широком диапазоне высот и скоростей.
Вообще с появлением у российских разработчиков целого семейства малогабаритных турбореактивных двигателей создание дозвуковой крылатой ракеты не представляется трудноосуществимым. В НПО «Сатурн» для этих целей создан двухконтурный турбореактивный двигатель 36МТ (вес 70 кг) с тягой 450 кгс и удельным расходом топлива 0,7 кг/кгс.ч. АНТК «Союз» для КР разработало свои ТРДД Р95ТМ-300 (вес 95 кг) с тягой 350 кгс и удельным расходом топлива 0,8 кг/кгс.ч, Р125-300 с тягой 380-400 кгс и РДК-300 с тягой 300-350 кгс. Они уже используются на тактических и стратегических крылатых ракетах Х-35, Х-55, Х-59М, 3М54 и др.
ФГУП НПО «Агат» и ОКБ «Новатор» предлагает для поставки на экспорт самоходный береговой ракетный комплекс CLUB-M c КР различного типа, созданный на базе корабельного РК CLUB-N/S для надводных кораблей и подводных лодок. РК CLUB-N уже установлен на три фрегата проекта 11356 ВМС Индии, а модификация комплекса CLUB-S размещена на подводных лодках проекта 636 ВМС Китая и проекта 877ЭКМ ВМС Индии. Экспортный паспорт на этот комплекс был выдан разработчику ОКБ «Новатор», входящему сегодня в Концерн ПВО «Алмаз-Антей», в начале 2005 года.

Информация по комплексу CLUB-M можно сказать стала сенсацией 2-го Международного Военно-морского салона (МВМС-2005) в Санкт-Петербурге, затем данные по береговому комплексу была представлена на МАКС-2005 в Жуковском. Первая презентация берегового Club за пределами Росси бы¬ла проведена в феврале 2005 года международной выставке ВВТ IDEX-2005 в Абу-Даби в Объединенных Арабских Эмиратах. На LIMA 2005 на стенде разработчика этого вооружения — ОКБ «Новатор» — можно было увидеть также береговой мобильный комплекс CLUB-M. За счет применения ракет 3М-54Э, 3М-54Э1 и 3М-14Э комплекс может поражать как морские, так и наземные цели.
В состав БРК «Клаб-М» входят самоходные пусковые установки (их количество определяется в зависимости от объема решаемых задач), транспортно-пусковые установки, машина технического обслуживания, машина связи и управления, крылатые ракеты двух типов 3М-54Э (противокорабельная) и 3М-14Э (для стрельбы по наземным целям) в транспортно-пусковых контейнерах (ТПК), комплекс наземного технологического оборудования для обеспечения эксплуатации и хранения ракет, учебно-тренировочные средства.
Первые варианты СПУ CLUB-М напоминали стратегический наземный комплекс РК-55. На шасси типа МАЗ-543М размещалось шесть пусковых контейнеров с ракетами системы CLUB (типа 3М54Э и 3М14Э). По Договору РСМД СПУ противокорабельных ракет должна отличаться от установки для запуска крылатых ракет средней дальности РК-55, вероятно по этому ТПК с ракетами на CLUB-М размещены в отличном от РК-55 порядке. На СПУ РК-55 имелось два ряда с ТПК по три ракеты в каждом, на CLUB-М в нижнем ряду четыре ракеты, в верхнем – две.

Еще недавно CLUB-М не был воплощен в «металле», поэтому была возможность определиться с обликом СПУ, проработать другие системы комплекса. По информации из ОКБ «Новатор» в качестве шасси для СПУ прорабатывался не только МАЗ-543, а более легкое машины повышенной проходимости, в том числе чешская «Татра», рассматривались варианты машины повышенной проходимости типа КАМАЗ или «Урал», но с меньшим числом ракет.

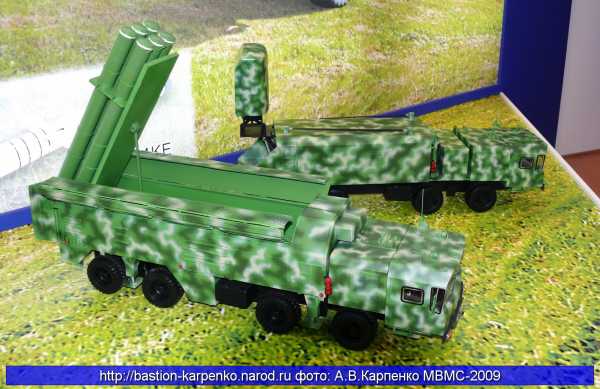

На прошедшем 3-м Международного Военно-морского салона (МВМС-2007) в Санкт-Петербурге были представлены проспекты, информация и модели СПУ и КП комплекса CLUB-M. Последний вариант СПУ очень напоминает пусковую установку комплексов «Искандер-Э» и «Бастион», выполненных на базе шасси МЗКТ-7930. Только на СПУ CLUB-M размещено шесть ТПК с ракетами (вместо двух и трех соответственно), перед стартом они подымаются с помощью гидросистемы из походного положения в боевое почти в вертикальное положение на угол до 800, открываются крышки и производится старт крылатых ракет. В тоже время, в рекламном фильме на МВМС-2007 демонстрировалась СПУ с двумя ракетами на «борту».
СПУ полным весом в 42 тонны предназначена для подготовки к пуску и пуска противокорабельных ракет 3М54КЭ и 3М54КЭ1, ракеты 3М14КЭ по наземным целям а также для хранения и транспортировки транспортно-пусковых контейнеров с ракетами. Она смонтирована на автомобильном шасси повышенной проходимости МЗКТ-7930.
Впервые СПУ комплекса CLUB-M была представлена недавно на МАКС-2007 в Жуковском. На одной машине может размещаться от двух до шести крылатых ракет в ТПК. Причем, каждые две ракеты в ТПК поднимаются для производства старта отдельно, но могут и все шесть быть подняты одновременно.

В самой простой конфигурации комплекс CLUB-М состоит из двух самоходных пусковых установок (СПУ), каждая из которых может нести до 6 ракет и машины связи и управления, могут входить транспортно-пусковые машины. На одной из пусковых установок смонтирована система подготовки данных для стрельбы.
Скрытность боевых позиций обеспечивается возможностью ведения боевых действий при наличии искусственных и естественных преград по направлению стрельбы.
Размещение аппаратуры в защищенных постах на шасси высокой проходимости придает комплексу мобильность и обеспечивает боевое применение в береговых зонах всех регионов при любых метеоусловиях в широком диапазоне температур наружного воздуха, а также в условиях радиоактивного, химического и бактериологического заражения воздушного пространства в зоне боевых действий.
Аппаратура подготовки и пуска ракет обеспечивает одновременную предстартовую подготовку всех однотипных ракет, находящихся на самоходных пусковых установках (СПУ), и управление их пуском. Количество ракет 3М-54КЭ и 3М-14КЭ, назначаемых на одну цель – до полного боекомплекта ракет на всех СПУ боевой единицы комплекса.
Основное оружие комплекса CLUB-М — противокорабельные ракеты 3М-54КЭ и 3М-54КЭ1, а также ракета 3М-14КЭ, предназначенная для по¬ражения наземных объектов. Все они отработаны для использования с надводных кораблей и подводных лодок, что упрощает создание берегового комплекса.
Противокорабельная ракета 3М-54КЭ комплекса имеет отделяемую сверхзвуковую боевую ступень, которая на конечном участке развивает скорость свыше 3М и способна преодолевать современную противовоздушную оборону практически любого надводного корабля (преимущество компоновки ПКР с дозвуковой маршевой ступенью, летящей по низковысотной траектории, и гиперзвуковой боевой ступенью дает возможность заблаговременно уйти за радиогоризонт относительно обстреливаемой цели и обеспечить срыв сопровождения ПКР корабельной ПВО противника).
Данные целеуказания для ПКР может выдавать радиолокационный комплекс на машине связи и управления, также смонтированной на шасси МЗКТ-7930, либо они могут поступать от внешних источников информации – космических средств, кораблей, пилотируемых и беспилотных летательных аппаратов.

Береговой ракетный комплекс Club-M строился по идеологии разведывательно-ударных комплексов оперативно-тактического класса и имеет в своем составе машину связи и управления, на которой размещен радиолокатор с активным и пассивным каналами, что позволяет осуществлять гибкую стратегию обнаружения, в том числе скрытого. Дальность обнаружения в активном режиме – до 250 км, а в пассивном – до 450 км.
Предусмотрена также возможность получения оперативной информации от вышестоящих командных пунктов и внешних средств разведки и целеуказания, таких как загоризонтные радиолокационные комплексы, стационарные гидроакустические поля, а также корабли, авиационные и береговые системы.
Централизованное управление стрельбой обеспечивает целеуказание и оптимальное целераспределение между пусковыми установками комплекса в зависимости от их боеготовности и месторасположения на боевой позиции.
Сейчас екатеринбургское ОКБ «Новатор» в экспортных комплексах «Club-S» («Club-N») предлагает использовать ракету 3М14Э (3М14ТЭ). В отличие от других ракет системы она предназначена для поражения наземных целей. По конструкции она близка к 3М54Э1 (3М54ТЭ1). Ракета демонстрировалась в 2004 году на международных выставках вооружений в Дели и Нижнем Тагиле.
В состав бортовой системы управления 3М14КЭ входят баровысотомер, обеспечивающий скрытность полета над сушей за счет точного выдерживания высоты в режиме огибания рельефа местности, и система спутниковой навигации типа ГЛОНАСС или GPS, обладающая высокой точностью наведения. В дополнение ракета 3М-14Э оснащена активной радиолокационной головкой самонаведения АРГС-14Э, разработанной в ОАО «НПП «Радар ммс» (вес 40 кг, длина 660 мм и максимальный диаметр 514 мм). Головка предназначена для точного наведения крылатой ракеты на наземные цели на конечном участке траектории полета ракеты в условиях противодействия противника.
Ракета 3М-14Э/ТЭ/КЭ на малой высоте огибает рельеф местности, обходит зоны ПВО и с высокой точностью поражает объекты на вражеской территории. Максимальная дальность действия ГСН 20 км, сектор обзора по азимуту +450, по углу места от +100 до –200 .
Ракета 3М-14Э, ее модель и АРГС-14Э многократно демонстрировалась на международных выставках и салонах В и ВТ, в том числе в 2001 году на МАКС-2001 в Жуковском, в 2003, 2005 и 2007 годах на 1-ом, 2-м и 3-м Международных военно-морских салонах в Санкт-Петербурге, Euronaval 2004 года в Ле Бурже.

Ракеты класса 3М14Э имеют большие будущее, по конструкции и назначению они аналогичны американским типа тактический «Томагавк» (RGM/UGM-109 Tomahawk). А как применялись американские крылатые ракеты в Ираке и Югославии всем хорошо известно.
Комплекс CLUB-М имеет неплохие экспортные возможности, особенно для государств Юго-восточной Азии, имеющих островную территорию, сочетающую обшир-ные морские и сухопутные границы. Этому способствует уникальное совмещение в одном комплексе как противокорабельных ракет, так и крылатых ракет для поражать важных наземных объектов, в число которых могут входить командные пункты, узлы связи, порты и военно-морские базы, аэродромы, топливные хранилища и другие цели. Еще на IDEX-2005 в Абу-Даби к системе CLUB-M проявили достаточно высокий интерес представители Катара и ряда других государств региона Персидского залива.
По заявлению головного разработчика комплекса– ОАО «Концерн «Моринформсистема-Агат», осуществив залп до 18 ракет из 3-х СПУ, входящих в типовой состав ракетного дивизиона, уже через несколько минут (в зависимости от тактической ситуации и необходимости смены позиции) комплекс Club-M без перезарядки имеет возможность произвести повторный залп. При этом залп одной самоходной пусковой установки (или ТПМ) по общей массе боевых частей составляет для ПКР 1200 кг, а для ракет, предназначенных для поражения наземных целей – 2700 кг, чего не достигается ни в одном современном береговом комплексе (например, у BrahMos – 600 кг).

При использовании комплекса Club-M обеспечивается безопасность охраняемого морского побережья шириной более 600 км и глубиной до 300 км как в сторону моря, так и в сторону суши.
Как отмечают в МНИИ «Агат», комплекс Club-M обладает широкими модернизационными возможностями. Технические решения, реализованные в комплексе, позволяют модернизировать его в части подключения различных каналов связи и боевых информационных систем, интегрирования в глобальную систему защиты берега, повышения ударной мощи и увеличения дальности поражения целей.
Малайзийские военные выразили заинтересованность в приобретении российских береговых ракетных комплексов Club-М. На выставке вооружений LIMA`15 в Лангкави состоялась демонстрация комплекса для высших офицеров Вооруженных сил Малайзии, включая заместителя главкома армии Малайзии генерал-лейтенанта Ахмада Хасбуллаха. Малайзийским военным был продемонстрирован вариант комплектации, включающий три боевые машины и машину обеспечения боевого дежурства. В презентации участвовали представители «Рособоронэкспорта» — головного экспортера российской военной техники, концерна «Моринформсистемы-Агат» — разработчика комплекса «Калибр» (в экспортной версии Club в различных модификациях), и КБ «Новатор» (разработчик ракет для комплекса «Калибр»/Club).
В ходе переговоров малайзийские военные сообщили, что российский комплекс позволяет решить основную проблему — обеспечение безопасности западной и восточной прибрежных зон в равной степени. По сообщениям с выставки, они выразили готовность оформить официальный запрос в федеральную службу военно-технического сотрудничества на поставку этих систем. «Это значительный прогресс в переговорах по Club-M с Малайзией, которые идут уже несколько лет» — уточнил источник. Столь масштабная презентация комплекса, по его словам, состоялась впервые.
LIMA 2015 – 13-Я МЕЖДУНАРОДНАЯ ВЫСТАВКА АВИАЦИОННО-КОСМИЧЕСКОЙ И ВОЕННО-МОРСКОЙ ТЕХНИКИ

ХАРАКТЕРИСТИКИ

Дальность стрельбы, км:
— по надводным целям 12,5 — 220
— по наземным целям до 275
Скорость полета ракеты, м/с 180 – 240
Скорость ПКР у цели, м/с 700+
Высота полета ПКР, м 5 — 10
Дальность обнаружения надводных целей, км:
— в пассивном режиме до 450
— в активном режиме до 250
Ракеты 3М54К (3М14К)
Длина ТПК, мм 8340 (8340)
Диаметр ТПК, мм 620 (620)
Вес ракеты в ТПК, кг 2515 (2110)
Вес БЧ, кг 200 (450)
Система управления ИНС + АРГСН (ИНС-доплер. + ГЛОНАСС)

САМОХОДНАЯ ПУСКОВАЯ УСТАНОВКА
Шасси колесная МЗКТ-7930
Полный вес СПУ, кг 48000
Скорость движения СПУ, км/ч:
— по шоссе 70
— по пересеченной местности 20
Запас хода по топливу, км 1000
Время развертывания на стартовой позиции, мин не более 3
Время приведения из боевого положения в походное, мин 2
Число ТПК на СПУ 6
Число ракет на СПУ 6
Боевой расчет, чел. 3

А.В.Карпенко, ВТС «БАСТИОН»

Источники: рекламная информация НПО «Агат», ОКБ «Новатор», http://bastion-karpenko.narod.ru/CLUB-M.html, Лента.ру и др.

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС CLUB-M НА МВМС-2011 И МВМС-2013
БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС CLUB-M НА МВСВ-2010
БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС CLUB-M НА МВМС-2009
БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС CLUB-M НА МАКС-2007
БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС CLUB-M НА МВМС-2007
КОНТЕЙНЕРНЫЙ КОМПЛЕКС РАКЕТНОГО ОРУЖИЯ «CLUB-K» С РАКЕТОЙ Х-35УЭ
КОНТЕЙНЕРНЫЙ КОМПЛЕКС РАКЕТНОГО ОРУЖИЯ «CLUB-K»
УНИВЕРСАЛЬНАЯ РАКЕТНАЯ СИСТЕМА «КАЛИБР» (CLUB)
КОНЦЕРН «МОРИНФОРМСИСТЕМА-АГАТ»

bastion-karpenko.ru

ВОЕННО-ПОЛИТИЧЕСКИЕ И ВОЕННО-ТЕХНИЧЕСКИЕ НОВОСТИ - НОВОСТИ СОБЫТИЯ ФОТОГРАФИИ NEWS EVENTS PHOTOS


МОДЕЛИ ПОДВИЖНОГО БЕРЕГОВОГО РАКЕТНОГО КОМПЛЕКСА «БАСТИОН» НА МАКС-2017

MODEL MOBILE COASTAL MISSILE COMPLEX «BASTION» AT THE MAKS-2017

МОДЕЛИ ПОДВИЖНОГО БЕРЕГОВОГО РАКЕТНОГО КОМПЛЕКСА «БАСТИОН» НА МАКС-2017. ЖУКОВСКИЙ. ИЮЛЬ 2017. ФОТОРЕПОРТАЖ

Фотографии: А.В.Карпенко

На международном авиасалоне МАКС-2017 в Жуковском ВПК «НПО машиностроения» (входит в состав Корпорации «Тактическое ракетное вооружение») представила модели подвижного берегового ракетного комплекса «Бастион».
Подвижный береговой ракетный комплекс «Бастион» с унифицированной сверхзвуковой самонаводящейся противокорабельной крылатой ракетой (ПКР) «Яхонт» предназначен для поражения в условиях организованного огневого и радиоэлектронного противодействия противника надводных кораблей и транспортов различных классов и типов из состава корабельных ударных групп, конвоев, десантных соединений, а также одиночных кораблей, надводных и наземных стационарных объектов.

ХАРАКТЕРИСТИКИ
Досягаемость целей:
- при стрельбе ПКР по комбинированной траектории, км до 300
- при стрельбе ПКР по низковысотной траектории, км до 120
Максимальное удаления СПУ от
береговой черты, км до 200
Высота стартовых позиций СПУ над уровнем моря, м до 3000
Время развертывания СПУ и МБУ из
походного положения в боевое, мин до 5
Автономность боевого дежурства, сут. до 5
Расстояние при развертывании:
- между МБУ и каждой СПУ дивизиона, км ДО 30
- между СПУ дивизиона, км до 15
Назначенный срок службы, год 10
Количество ПКР на каждой СПУ, шт 2
Разработчик и производитель АО «ВПК «НПО машиностроения».
ВТС «БАСТИОН», 14.10.2017

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БАСТИОН»
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

foto-i-mir.ru

Флот получит пять ракетных комплексов «Бастион» в 2016 году

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • www.arms-expo.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
