Фаустпатрон фото устройство

С расширением боевых действий немецкая промышленность испытывала все увеличивающийся недостаток в вольфраме. Старые стальные снаряды уступали снарядам с вольфрамовым сердечником в эффективности, поэто­му военные инженеры начали искать альтернативные решения. Наиболее обещающим был заряд с выемкой, или профилированный. В нем использован принцип Мунро, заключающийся в том, что подрыва­лась взрывчатка, имеющая облицованную металлом выемку.

Кумулятивный заряд принцип Мунро

В0 время под­рыва сжимающийся конус создает направленную струю газа экстремально высокого давления , эта струя не прожигает броню (как часто ошибочно думают) а пробивает (проламывает). Скорость движения струи 7-8 км в секунду.  Температура газовой струи всего 500 градусов, а температура плавления стали 1200.

Вид боевого заряда фаустпатрона

В отличие от обычных снарядов, кумулятивные  работают более эффективно без вращения, и в результате они по большей части используются в мeдленнo движущемся ракетном оружии. «Панцерфауст» известный у нас как «Фаустпатрон» — оружие  одноразовое, но в связи с нехваткой металла,  вермахт отдает приказ всем тыловым частям снабжения, использованные стволы подлежат сборке для их последующей перезарядки на заводах, начиная с 42 года рейх испытывал дефицит различных материалов. Не путаем с реактивным гранатометом Панцершрек, содранным немцами с американской базуки.

Немецкая пехота начала вторую мировую войну с 7,92-мм противотанковыми ружьями — PzB 38 и PzB 39, однако наряду с более мощным 20-мм PzB 41 они были неэффективны против толстой брони современных им танков.

Ракетница вальтер с боевым зарядом, малоэффективное оружие

Был также небольшой метательный заряд, выстреливавшийся из ракетницы «Вальтер», PanzerWurfkopfer 42 LP  по воспоминаниям немецких солдат «очень плохое, неточное и неэффективное оружие».

метательный заряд для ракетницы «Вальтер»

Однако в 1942 г. пехота получила  «Панцерфауст» (Panzerfaust — бронебойный кулак), но более известный как «Фауст-патрон» Фаустпатрон. Не путаем с другим противотанковым пехотным оружием Панцершрек (Panzerschreck) скопированным немцами с американской базуки.

фаустпатрон пехотное противотанковое оружие вермахта

Это было однозарядное оружие с ракетным двигателем и кумулятивным зарядом, разработанное доктором Генрихом Лангвайллером (Heinrich Langweiller) на предприятии «Гуго Шнайдер AG». Лангвайллер улучшил конструкцию, которая вначале имела эффективную дальность стрельбы только 30 м. К концу войны «Панцерфауст 100» мог поражать танки с дистанции 100 м.

Виды моделей фаустпатронов

Боевая часть специальной формы «Панцерфауста 30» могла пробивать броню 140 мм под углом 30°.
Поздние версии, с головной частью диаметром 150 мм, могли пробивать броню 200 мм с дальности 80 м. Для многих экипажей советских танков и танков союзников было самым страшным обнаружить немецкого пехотинца, вооруженного «Панцерфаустом», затаившегося в развалинах или зарослях у дороги. К концу войны очень большая часть различных подразделений вооружалась фаустпатронами.

обучение молодых пацанов из «гитлерюгента»

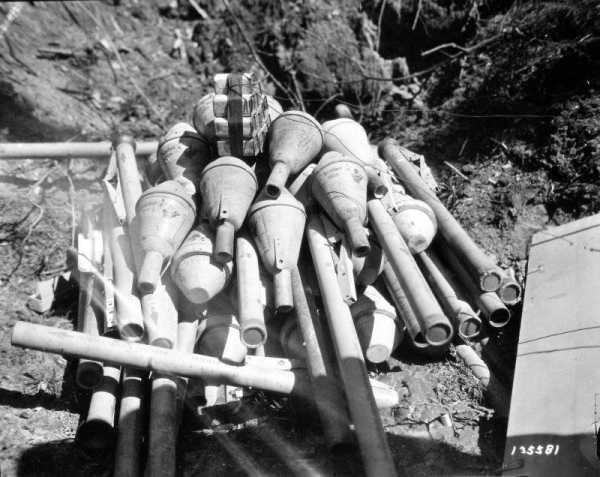

Наступление Красной Армии, по обочине дороги множество фаустпатронов

Гражданские из фольксштурма народного ополчения осваивают фаустпатрон

Немцы их прозвали — истребителями танков. Как правило одного попадания было достаточно для уничтожения любой бронированной машины союзников, включая тяжелые танки типа ИС. Фаустпатронщики на снисхождение в случае захвата рассчитывать не могли, и как правило расстреливались на месте, так же как захваченные снайперы и самый нелюбимый род войск по обе стороны фронта, огнеметчики.

toparmy.ru

История производства и применения Panzerfaust (Фаустпатрон) — Вооружение


История производства и применения Panzerfaust (фаустпатрон)


уничтожение трофейных фаустпатронов накладным зарядом. 1945 год

Массированное применение Красной Армией средних и тяжелых танков заставило немецкое командование срочно искать способы наладить противотанковую оборону пехотных частей. Весной 1942 г. департамент вооружений предложил нескольким компаниям разработать новое противотанковое оружие. Мало известно о том что предложили другие конкурсанты, но выбор пал на проект, разработанный доктором Генрихом Лангевейлером из фирмы Hugo Schneider Aktien-Gesellschaft (HASAG) из Лейпциг-Альтенбурга.

Лангвейлер создал необычное устройство так называемый Faustpatrone. Фаустпатрон, что переводится как «кулак- патрон» представлял собой кумулятивный снаряд, насаженный на короткую трубку. Общая длина устройства не превышала 35 см. Спуск осуществлялся с помощью рычага, расположенного на боку грубы. Снаряд закручивался благодаря двум стержням вставленным в желобки на внутренней поверхности трубы. Калибр снаряда составлял 80 мм, общая масса не превышала 1 кг.

У устройства имелся серьезный недостаток. При выстреле из заднего конца трубы вырывался мощный сноп пламени, который заставлял стрелка держать трубу на вытянутой руке. А это не позволяло вести прицельный огонь. Снаряд неустойчиво вел себя в воздухе, взрыватель был очень чувствителен к углу удара. То есть, если снаряд ударялся в цель не под прямым углом, то взрыва не происходило. Но у проекта имелись и неоспоримые достоинства.

В октябре 1942 г департамент вооружений постановил доработать фаустпатрон, так чтобы эффективная дальность огня достигла хотя бы 30-40 м. В ноябре основные недостатки оружия удалось устранить.


схема взрывателя FPZ8003 от фаустпатрона

Фаустпатрон получил более длинную трубу большею диаметра. Благодаря этой мере солдат получил возможность класть трубу на плечо и точно прицеливаться. Снаряд в полете стабилизировался оперением из листового металла, закрепленным на деревянном хвостовике. Оперение навивалось на хвостовик, когда снаряд находился в трубе, но после вылета из трубы оперение расправлялось благодаря упругости металла. Калибр снаряда довели до 95 мм и оснастили его донным взрывателем, который срабатывал независимо от угла атаки. Метательный заряд состоял из навески дымного пороха массой 56 г. Начальная скорость снаряда 25-28 м/с, эффективная дальность стрельбы 30 м. Снаряд пробивал броню толщиной до 140 мм.

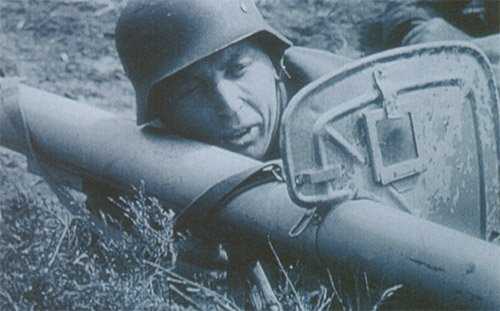

прицеливание из панцерфауст 60

Примерно одновременно с фаустпатроном проводились работы над увеличенным снарядом калибром 150 мм. За основу была положена магнитная кумулятивная мина
Hafthohladung 3 kg (Haft-Hl 3), Более крупный снаряд весил 5,1 кг. для его метания предназначался заряд дымного пороха массой 95 г. Несмотря на большую массу, эффективная дальность стрельбы составила те же 30 м. При этом снаряд пробивал броню толщиной до 200 мм.


Наведение папцерфауста 30 было примитивным и в то же время сложным, что хорошо видно на снимке. Надо было совместить прицельную планку с небольшой выемкой на верхней части боеголовки. Точность такого прицеливания оставляла желать лучшего, хотя этого хватало, чтобы попасть по танку с 30 м. Россия, начало 1944 г

В марте 1943 г. обе модели представили чинам из департамента вооружений на полигоне в Куммерсдорфе. Для сравнения демонстрировалась американская базука. По итогам испытаний было решено продолжить работы над обоими типами оружия. Одновременно шли работы над немецкой базукой, получившей прозвище Ofenrohr («печная труба»). Департамент вооружения разместил заказ на 3000 фаустпатронов обоих типов. Вскоре новое оружие поступило на восточный фронт.


Стандартный ящик на 4 панцерфауста. Детонаторы при транспортировке хранились в отдельном пенале.

Первые партии фаустпатронов поступили в войска в августе 1943 г. Это были 500 штук маленьких и 6800 больших фаустпатронов. Инструкция по эксплуатации датирована 1 сентября 1943 г. Для различия, меньший фаустпатрон назвали Faustpatrone 1, а больший — Faustpatrone 2. В октябре 1943 г. департамент вооружений разместил заказ на выпуск 100000 фаустпатронов 1 и 200000 фаустпатронов 2 ежемесячно. Хотя этих результатов удалось достичь лишь к концу 1944 г., очень быстро немецкая промышленность начала выпускать десятки тысяч фаустпатронов ежемесячно.Фаустпатроны были просты в использовании, но требовали от стрелка осторожности, так как выхлоп из заднего конца трубы бил метра на два. На всех экземплярах красной краской по трафарету ставилась предостерегающая надпись: Achtung Feuerstrahl («Осторожно, огненная струя») или другое подобное предостережение.

В инструкции говорилось, что выброс опасен для людей в радиусе десяти метров. Стрелок мог и сам пострадать от выброса, если за его спиной имелось препятствие на расстоянии до двух метров.
Перед выстрелом снаряд фаустпатрона вынимался из трубы. Затем устанавливался детонатор и подрывной заряд. У фаустпатрона 1 подрывной заряд находился в хвостовике, который вставлялся в трубу. У фаустпатрона 2 детонатор и подрывной заряд помешались в трубчатом выступе боеголовки.

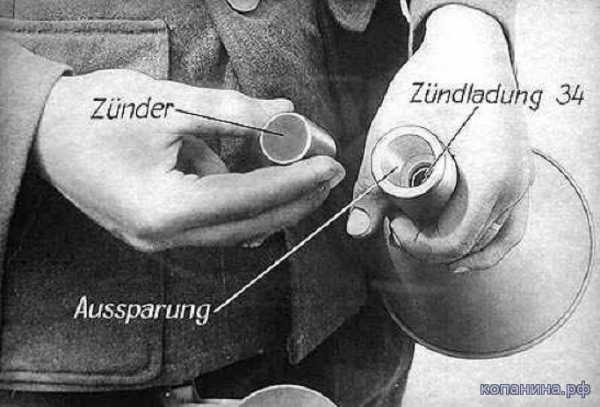

детонаторы kl.zdlg. 34 используемые в панцерфаустах

Затем снаряд устанавливался обратно. Выстрел осуществлялся путем нажатия на боек, который разбивал капсюль и воспламенял метательный заряд. Подрывной заряд и капсюль устанавливались на заводе. Перед выстрелом следовало снять шпильку, которая удерживала прицельную планку в опущенном положении. Далее планку надобыло поднять. При этом взводился боек, а спуск выступал наружу. Прицел был очень простым и представлял собой щель, с помощью которой следовало поймать цель. Мушка отсутствовала. Прицельная дальность не превышала 30 м.

Обозначения

Название Faustpatrone использовалось вплоть до конца войны, хотя в конце 1943 г. официальное название оружия изменили на Panzerfaust — «танковый кулак». Малый панцерфауст стал называться Panzerfaust klein. а большой — Panzerfaust gross. Чтобы исключить путаницу, снаряд большого панцерфауста обязательно метили надписью gross. Эта мера представлялась излишней, так как большой и малый панцерфауст и без того легко различить.

Большинство авторов сходятся на том, что выпуск малых панцерфаустов свернули в начале 1944 г. Большой панцерфауст в 1944 г. получил новое обозначение Panzerfaust 30.


Фельдфебель объясни cm солдатам правила применения большого панцерфауста 30. Снимок датирован сентябрем 1943 г. Всего месяцем раньше первые небольшие партии панцерфаустов поступили в боевые части. По-видимому, нпо один из самых ранних снимков на мну тему. Россия, сентябрь 1943 г.


Унтер-офицер наводит Panzerfaust 30 gross из укрытия. Кадр снят вскоре после высадки союзников в Нормандии с целью поднять боевой дух солдат. Франция, июнь 1944 г.

Panzerfaust 60


Как говорилось выше, панцерфауст 30 имел прицельную дальность стрельбы всего 30 м. Чтобы приблизиться к танку противника на такое расстояние от солдата требовалось огромное мужество и решительность. Выстрел из панцерфауста был очень громким, в случае промаха у солдата не было возможности перезарядить оружие и попытаться выстрелить еще раз. Поэтому военные потребовали увеличить прицельную дальность панцерфауста. Это требование вскоре удовлетворили. В том же 1944 г. появился Panzerfaust 60. Новый панцерфауст имел трубу со стенками толщиной 3 мм вместо 2, способными выдержать увеличенный до 140 граммов заряд метательного пороха. Более мощный заряд увеличил начальную скорость снаряда до 48 м/с и эффективную дальность огня до 60 м, отсюда и название.


У панцерфауста 60 был более сложный прицел с градуировкой на 30. 60 и 80 м. На снаряде имелась выемка, которая играла роль мушки. Оружие было просто в использовании и имело модернизированный спусковой механизм. Перед выстрелом снаряд извлекался, в него устанавливался детонатор и подрывной заряд, после чего снаряд устанавливался обратно в трубу. Спусковая кнопка уступила место рычагу, который действовал на подпружиненный боек. Нажатие на рычага отпускало боек.

инструкция по использованию панцерфауст 60

Предохранитель представлял собой грубый скользящий штырь. В заднем положении он блокировал спусковом рычаг. Чтобы снять панцерфаует 60 с предохранителя. надо было отвести штырь в переднее положение


Panzerfaust 100


обложка руководства к панцерфауст 100
  В сентябре 1944 г. панцерфауст снова усовершенствовали простым, но в то же время остроумным способом. Просто усилить метательный заряд не представлялось возможным без переделки конструкции трубы, а это влекло за собой серьезную перестройку производственного процесса и падение темпов выпуска панцерфаустов. Поэтому инженеры HASAG предложили использовать несколько метательных зарядов, которые срабатывали с небольшим интервалом. Это позволило увеличить начальную скорость и эффективную дальность стрельбы, не повышая давления в трубе. Таким образом, для панцерфауста ! 00 можно было использовать трубу и снаряд от панцерфауста 60.
У панцерфауста 100 был двойной метательный заряд массой 2×95 г. Эта пара располагалась с небольшим зазором. Благодаря такому подходу начальная скорость снаряда возросла до 60 м/с, что довело эффективную дальность стрельбы до 150 м. Прицел, соответственно, имел калибровку на 30. 60, 80 и 150 м. В ноябре 1944 г. началось массовое производство панцерфаустов 100


установка детонатора в панцерфауст

Доставка новых панцерфаустов столкнулась с определенными проблемами. Командование настаивало на то, чтобы панперфаусты поставлялись в войска уже с установленными детонаторами. Последовало официальное уведомление об этом, но в последний момент решение изменили. Между тем, солдаты следовали имеющимся инструкциям. С фронта последовали многочисленные рекламации о том, что новые панцерфаусты не взрываются. На фотографиях не всегда можно различить панцерфауст 60 и панцерфауст 100, особенно если не видны метки на оружии или если сложен прицел. Небольшое внешнее различие заключается в форме металлической пластине, которая удерживает снаряд на месте. На панцерфаусте 60 эта пластина полукруглая, расположена поперек оси грубы. На панцерфаусте 100 пластина идет параллельно оси грубы. Причина этого изменения в конструкции неизвестна.



Panzerfaust 150



Поздней осенью 1944 г. департамент вооружений потребовал продолжить совершенствование конструкции панцерфауста. Из-за нехватки сырья было предложено уменьшить массу кумулятивного заряда, сохранив его пробивающую способность. Параллельно новый панцерфаует должен был получить еще большую дальность эффективного выстрела.
Это означало коренное изменение конструкции снаряда. Эксперименты с кумулятивными воронками различной формы позволили увеличить пробивающую способность до 360 мм. Деревянный хвостовик снаряда, который стабилизировал его в полете, заменили стальным. Благодаря этой мере снаряд поставлялся уже в полностью снаряженном виде.

Пусковая труба панцерфауста 150 допускала перезарядку, поскольку в конструкции панцерфауста труба была самой сложной в изготовлении деталью. Нехватка материалов и проблемы с транспортировкой заставило командование объявить премию в три сигареты за сдачу каждой стреляной трубы от панцерфаустов 60 и 100.

 Весной 1945 г. работы над панцерфаустом 150 завершились и поступил заказ на 3 00000 экземпляров. Но такой заказ ужебыло невозможно выполнить. Только несколько сотен панцерфаустов удалось собрать. причем большинство из них пришлось уничтожить, чтобы они не попали в руки наступающих войск противника.


немецкий солдат с панцерфауст 150

Есть противоречивая информация относительно точных характеристик панцерфауста 150. На иллюстрации в Waffen und Geheimwaffen des deutschen Heeres 1933— 1945 изображено устройство с пистолетной рукояткой и раструбом на заднем конце трубы. Но по данным Из Deutsches Waffen- Journal эти черты характерны для следующей модели Panzerfaust 250, которая так и осталась на стадии экспериментов. Эта статья сообщает что паниерфауст 150 внешне напоминал паниерфауст 100. Но прицел имел калибровку только на три дистанции, а форма снаряда изменена. Возможно, в DWJ изображен «гибрид» в виде снаряда панцерфауста 150 на трубе от 60 или 100.Размеры производства
Разные модели панцерфауста выпускались столь массовой серией, что практически невозможно привести сколько-нибудь точные цифры выпуска. К ноябрю 1944 г. было выпущено более миллиона панцерфаустов и массовый выпуск продолжался по крайней мере до февраля 1945 г.
Официальная статистика, приведенная в Ruestungsstand des Heeres сообщает о наличии 335300 экземпляров в 1943 г., почти 5500000 в 1944 г. и 2056000 в январе-феврале 1945 г. Значительная часть была выпушена фирмой Hugo Schneider Aktien- Gesellschaft. но к выпуску привлекались многие фирмы. К сожалению, никаких подробностей на этот счет не сохранилось.


«В воронке на обочине солдат из дивизии «Великая Германия» оборудовал себе огневую позиции). Здесь он ждет приближающиеся советские танки», гласит оригинальная подпись под фотографией. В конце 1944 г. части Красной Армии неудержимо рвались на запад. Восточный фронт, ноябрь 1944 г.

Учитывая столь массовое производство, не удивительно то, что панцерфауст стал эмблемой немецкой армии на последнем этапе войны. Практически на любом снимке, сделанном в конце войны, можно увидеть панцерфауст. В марте 1945 г. дело дошло до попытки использовать панцерфаусты в качестве авиационного оружия. В распоряжении военных имелось довольно много учебных самолетов Вис 181. Поступило предложение переделать их в штурмовики (Behelfspanzerjaeger— буквально вспомогательные охотники за танками ). Каждый самолет должен был брать три 50-кг бомбы и четыре панцерфауста. закрепленные по два на кончиках крыльев. Планировалось начать боевое использование самолетов уже в середине апреля, но маловероятно, что дело дошло до практического применения.

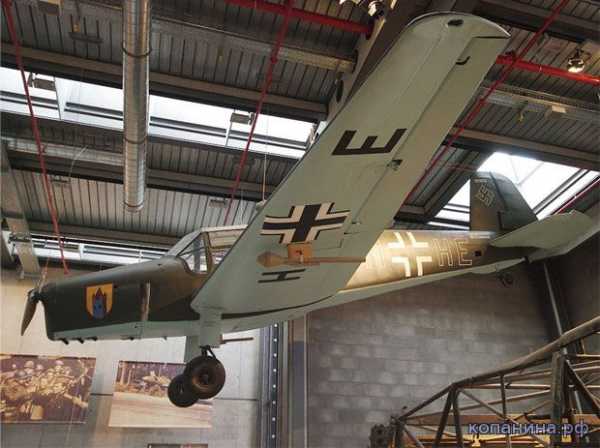

панцерфауст на самолете

Несколько противоречива информация и о эффективности панцерфаустов. Скорее всего, она была не столь велика, как это принято считать. Выстрел из панцерфауста требовал от солдата довольно сильного нервного напряжения, способность к которому едва ли можно было ожидать от необстрелянного ополченца. Но так или иначе, панцерфауст оказал заметное влияние на ход войны.


Снимок сделан эсэсовским фотографом Доспешем, Оригинальная подпись гласит: «Он не боится вражеских танков. Уверенный в боевых качествах своего панцерфауста, он хладнокровно ждет приближения британских танков». Западный фронт, октябрь 1944 г.

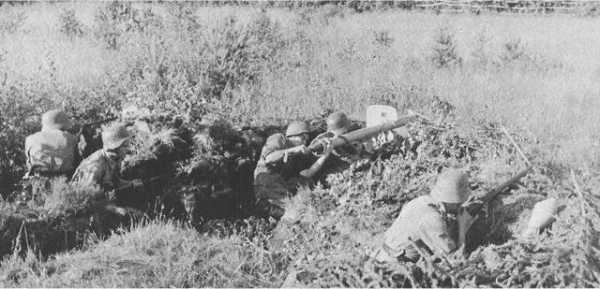

Прицеливание. Солдаты и унтер-офицер (с биноклем), а которых легко можно узнать повидавших виды ветеранов, не выглядят особо впечатленными. У них не укладывается в голове, как эта маленькая штуковина сможет пробить толстую танковую броню. Обратите внимание, снаряд полностью в трубу не вставлен. Россия, сентябрь 1943 г


Оригинальная подпись гласит: «Это наши гренадеры. С начала наступления противника на востоке она не знают отдыха. Они сражаются днем и ночью с завидным упорством. На пределе человеческих возможностей гренадеры снова и снова вступают в бой, демонстрируя отчаянную храбрость». Восточный фронт, июль 1944 г.


Мягкая атмосфера этого снимка разительно контрастирует с атмосферой других фото. Оригинальная подпись гласит: «Женщины принесли для солдат пироги и печенье. Каждый раз, когда солдаты проходят через деревню на фронт, бабушка подходит к окну и раздает еду. Каждый солдат получает кусочек». Эсэсовец на снимке вооружен панцерфаустом 60, тип панцерфауста легко определяется по форме боеголовки. Обратите внимание па белую линию и стрелу в нижней части снимка. Это метка редактора, планировавшего обрезать изображение. Германия, ноябрь 1944 г.


Группа эсэсовцев ожидает приказа. Все носят камуфляж, у большинства имеются большие панцерфаусты 30. Оригинальная подпись гласит: «Кавалерия СС готова выступить. Солдаты ожидают команды к атаке. Большинство солдат из Зибенбюр- гена, они готовы защищать свое жилище». Восточный фронт, октябрь 1944 г.


Немецкие позиции в Голландии у разрушенного моста через Мудейк. Эсзсовс- кий фотограф Мильке отлично передал безнадежность ситуации. Ни пулемет MG 34, ни панцерфауст 60 не спасут Германию. Голландия, январь 1945 г.


Солдат в камуфляже устанавливает снаряд Panzerfaust 30 gross в трубу. Снимок сделан зимой, непонятно, почему солдат не вывернул свою униформу белой стороной наружу. Кроме того, солдат совершил ошибку, подняв прицельную планку прежде чем установить снаряд. При поднятом прицеле с пусковой механизм панцерфауста взведен, поэтому может произойти случайный выстрел. Россия, декабрь 1943 г.


«Каждый солдат должен стать истребителем танков. Опытные инструкторы знакомят солдат с устройством панцерфауста», гласит оригинал иная подпись. Офицеры учатся пользоваться панцерфаустом 60. Место не установлено, декабрь 1944 г.

Наклейки для панцерфауст. Нажмите для просмотра в полном размере:

Шаблон для создания макета панцерфауста 60 из бумаги (pdf файл):

СКАЧАТЬ С ЯНДЕКС ДИСК

Обзор панцерфауст от Zib militaria на немецком:

xn--80aaxgqbdi.xn--p1ai

Немецкий гранатомет вермахта Фаустпатрон: история создания и характеристики

29.04.2019

Первые месяцы боев на Восточном фронте показали значительное преимущество тяжелых советских КВ и Т-34 над немецкими танками и противотанковой артиллерией вермахта. Немецкая противотанковая пушка Pak 35/36 не могла эффективно бороться с советскими боевыми машинами, оснащенными противоснарядным бронированием. Из-за низкой эффективности германские солдаты обзывали это орудие «колотушкой» или «хлопушкой», а немецкие военачальники позже назвали противостояние Т-34 и Pak 35/36 «драматической главой в истории немецкой пехоты».

У немцев были 88-мм зенитные орудия, которые они успешно использовали против советских танков, но это было не слишком удобно. Эти пушки были громоздкими, дорогими, их было мало и они не всегда могли прикрыть пехоту от наступления танков. Немцы пытались решить проблему использованием специальных боеприпасов, подкалиберных и кумулятивных снарядов, но это только частично решило вопрос. Хуже всего было другое: в ближнем бою с танками противника немецкие солдаты оставались практически безоружными, поскольку уничтожить грозную боевую машину с помощью гранаты весьма непросто.

Нужно было искать иное решение, и немецкие конструкторы нашли его: в начале 1943 года на вооружение вермахта поступили первые 500 «Фаустпатронов». Это оружие было простым и дешевым, в то же время отличалось высокой эффективностью. Его работа основывалась на динамореактивном принципе. За годы войны немецкая промышленность изготовила 8 254 300 единиц различных модификаций этого оружия.

История создания Фаустпатрона

«Фаустпатрон» (Panzerfaust или Faustpatrone) был разработан компанией HASAG (Hugo Schneider AG) под руководством доктора Генриха Лангвайлера. Перед ним стояла задача создания простого и эффективного средства борьбы с неприятельскими танками на коротких дистанциях. Считается, что к созданию Panzerfaust немцев вдохновило знакомство с американской базукой.

Однако между базукой и Faustpatrone есть существенные различия: базука – это, по сути, переносная ракетная установка, «Фаустпатрон» больше похож на безоткатное орудие. Гранатомет Panzerfaust разрабатывался с таким расчетом, чтобы его мог использовать любой пехотинец после короткого инструктажа. У американской базуки был постоянный и хорошо обученный расчет.

За годы войны вермахт получил несколько модификаций Panzerfaust, «Фаустпатрон» — это, скорее, собирательное название всех видов этого оружия.

Первый «Фаустпатрон» не имел прицела, его остроконечная передняя часть нередко рикошетила от танковой брони, а вес взрывчатого вещества в боевой части был недостаточным. Производитель учел эти недостатки, и очень быстро на вооружении вермахта была принята модернизированная версия оружия – Panzerfaust. В этой модификации размер и масса головной части гранаты была увеличена, ее передняя часть была выполнена в виде плоской площадки, возрос вес взрывчатого вещества. Все это привело к повышению бронепробиваемости оружия.

«Фаустпатрон» получил именно тот классический внешний вид, знакомый нам по военным фильмам и превратился в простое и смертоносное оружие, не оставляющее практически никаких шансов любому танку.

Отличительной чертой Panzerfaust была его простота в производстве и низкая стоимость.

При массе гранаты 3,25 кг «Фаустпатрон» мог пробить броню любого советского танка. Об эффективности этого оружия говорят следующие цифры: с января по апрель 1944 года немцы с помощью «Фаустпатрона» уничтожили более 250 советских танков.

Это оружие обладало большим ресурсом для дальнейшей модернизации, чем разработчики воспользовались уже в начале 1944 года. Изменения, которые были внесены в Фаустпатрон, коснулись практически всех характеристик этого оружия. Новая модификация получила название Panzerfaust 60. Дальность прицельного огня увеличилась до 60 метров, повысились боевые качества оружия, упростилось его производство. Основные изменения:

  • Увеличение калибра пусковой трубы до 50 мм, а также повышение толщины ее стенок. Это позволило увеличить навеску пороха в метательном заряде, благодаря чему повысилась скорость и дальность полета гранаты.
  • Граната соединялась со стеблем благодаря специальной защелке, а не резьбе, что упростило процесс заряжания и сделало возможным установить мушку.
  • Ударный механизм кнопочного типа был заменен на более простой и надежный рычажного типа. Был заменен капсюль-воспламенитель.
  • Panzerfaust 60 получил более совершенный прицел.
  • Масса модернизированного оружия возросла до 6,25 кг.

Использование «Фаустпатронов» на обширных территориях СССР было менее эффективной, чем в густонаселенной Восточной Европе из-за небольшой дальности стрельбы гранатомета. Германская промышленность стремительно наращивала выпуск Panzerfaust: если в апреле 1944 года вермахт получил 100 тыс. единиц этого оружия, то в ноябре того же года эта цифра составила 1,084 млн шт. Именно по этим причинам больше всего танков было подбито с помощью «Фаустпатронов» на завершающем этапе войны. В конце войны Panzerfaust стали основным противотанковым средством вермахта, войск СС и подразделений народного ополчения. Немецкие войска на передовой имели по несколько единиц подобного оружия на одного бойца, что значительно укрепило противотанковую оборону и повысило потери советских танков.

Потребность в этом оружии в войсках была настолько велика, что военные по своей инициативе наладили сбор пусковых одноразовых труб «Фаустпатрона», для отправки их на заводы для вторичного снаряжения.

Однако и советские солдаты также накапливали опыт борьбы с гранатометчиками. Каждый танк обороняла целая группа пехотинцев, находящихся от него на расстоянии в 100-200 метров.

Немецкие конструкторы продолжали работать над совершенствованием гранатомета. В конце 1944 года появилась новая модификация Panzerfaust, которая могла вести огонь на сто метров. Кроме того, увеличилась бронепробивная способность нового гранатомета и точность его стрельбы. Panzerfaust-100 стал действительно грозным противником для любого танка союзников, включая самые тяжелые машины.

Чтобы снизить количество потерь от нового немецкого оружия, советские танкисты экранировали свои машины, меняли тактику, старались избегать ближнего боя.

В самом конце войны тевтонский сумрачный гений «выдал на-гора» еще одну модель Panzerfaust, которая имела дальность стрельбы до 150 метров и могла быть использована несколько раз. Для увеличения дальности стрельбы улучшили аэродинамические характеристики гранаты, изменив ее форму и уменьшив диаметр. Стабилизаторы и специальные канавки обеспечивали устойчивый полет гранаты. Максимальная дальность полета составляла 300 метров, а дистанция эффективной стрельбы – 150 метров. На корпус гранаты можно было надевать стальную рубашку с насечкой, которая при подрыве давала большое количество осколков. Так что новый гранатомет стал эффективен не только против танков противника, но и против его живой силы.

Однако компания HASAG успела выпустить только 500 экземпляров нового гранатомета, а в апреле Лейпциг был захвачен американцами. Немцы вели работы и над созданием «Фаустпатрона» с прицельной дальностью стрельбы 250 метров, который весьма напоминал современные гранатометы, но воплотить эти планы они не смогли, Германия капитулировала.

«Фаустпатроны» нанесли огромный урон советским войскам во время битвы за Берлин: всего в этом сражении было уничтожено более 800 советских танков и самоходок, большая часть из которых была подбита именно из гранатометов.

«Фаустпатрон» можно назвать одним из самых эффективных видов оружия немецкой армии. По соотношению цены и эффективности ему не было равных. Создав Panzerfaust, немцы практически открыли новое направление в оружейном деле.

Описание Panzerfaust

«Фаустпатрон» – это одноразовый противотанковый гранатомет, который использовал тот же принцип работы, что и безоткатные орудия. Устройство его было очень простым. Собственного реактивного двигателя граната не имела, метательный заряд был помещен в пусковую трубу оружия и выстреливал гранату. После его воспламенения пороховые газы выталкивали гранату вперед и вырывались из ствола назад, компенсируя отдачу.

Пусковой механизм и прицельные приспособления устанавливались на пусковой трубе. На более поздних модификациях фаустпатрона граната получила четыре складывающихся стабилизатора. Заряд гранаты состоял из смеси тола и гексогена.

Прицельные приспособления состояли из откидной планки и края оболочки гранаты. В походном положении прицельная планка крепилась к ушку гранаты чекой и блокировала спусковой механизм.

Верх прицельной планки и мушка окрашивалась люминесцентной краской для удобства прицеливания в темное время суток.

Чтобы произвести выстрел гранатомет помещали под мышку, прицеливались и нажимали на кнопку спускового механизма. Стреляющий должен быть осторожен, так как струя пороховых газов из задней части оружия достигала 4 метров и могла, отразившись от каких-либо препятствий, контузить стрелка. Поэтому из Panzerfaust нельзя было стрелять из закрытых помещений.

После выстрела взводился взрыватель гранаты, он срабатывал при встрече с любой преградой.

Тактико-технические характеристики Фаустпатрона

Вариант Масса, кг Калибр головной части, мм Эффективная дальность стрельбы, м Бронепробиваемость, мм
Faustpatrone-30 2,7-3,2 100 30 140
Panzerfaust-30 6,9 149 30 200
Panzerfaust-60 8,5 149 60 200
Panzerfaust-100 9,4 149 100 200
Panzerfaust-150 6,5 106 150 280—320

Видео о гранатомете

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

«Панцерфауст» всемогущий | Warspot.ru

В советских художественных фильмах о начальном периоде Великой Отечественной войны очень часто запредельной эффективностью обладают противотанковые ружья Симонова и Дегтярёва. Если же кинематографисты — причём не только отечественные — показывают конец войны, то ещё больший эффект имеют немецкие фаустпатроны. Один выстрел — один танк, и не иначе, причём с невероятных дистанций. Конечно, люди приходят в кино не для того, чтобы задумываться, почему столь совершенное оружие не предотвратило появления советских Т-34 и американских «Шерманов» на улицах германских городов, но всё же… Насколько были эффективны немецкие ручные противотанковые гранатомёты?

Работа на перспективу

Принято считать, что первый вариант «фаустпатрона» родился в 1942 году, когда танки вермахта ещё бодро пылили по дорогам, вытягивая синие стрелы на картах к Сталинграду и Кавказу. Приходившие с Восточного фронта донесения о количестве уничтоженных советских танков внушали в штабах радость от побед германского оружия, но повод задуматься оставался. СССР даже после потери значительной части территории производил бесчисленные танковые орды, а по другую сторону Атлантики в это же время раскручивался маховик военного производства вступивших в войну США. Поначалу американцы делали не очень хорошие машины, но их уже было много: в том же 1942 году в США произвели более 26 000 танков разных типов — несколько больше, чем в СССР.

Разумеется, в качестве основного противотанкового средства рассматривались артиллерия, танки, отчасти авиация и мины. Но практика первых лет войны наглядно показала, что и пехоте нужно средство эффективной защиты от танков — желательно, как можно более массовое и дешёвое, а также простое в применении. Изначальные требования к новому оружию были лаконичны: дальность 30 метров и эффективность больше, чем у ружейной гранаты Gew.Pz.Gr. 61.

Одним из тех, кто отозвался на запрос управления вооружений вермахта, был доктор Генрих Лангвайлер (Heinrich Langweiler) из фирмы HASAG. Интересно, что для него это стало чем-то вроде побочной подработки: Лангвайлер был специалистом по баллистике и с 1939 года занимался проблемой создания активно-реактивных пуль. Как нужно делать противотанковое оружие, он понимал довольно смутно, поэтому не приходится удивляться, что первые образцы будущих «фаустпатронов» были далеки от идеала.

Короткая трубка гранатомёта была удобна для транспортировки, но при этом вынуждала стрелка при пуске держать её как можно дальше от себя, что не лучшим образом сказывалось на точности прицеливания. Инерционный взрыватель отказывался срабатывать при попадании в наклонную броню, а остроносая форма первых гранат ещё больше способствовала рикошету. Наконец, стабилизация вращением, как выяснилось, значительно снижала пробивную способность кумулятивной струи. Собственно, внимания в первых образцах Лангвайлера заслуживала лишь сама идея трубы из низкосортной стали, способной метнуть на 30 или даже 60 метров что-то, представляющее опасность для танка (правда, уже почти без шансов попасть).

Тем не менее работы решили продолжить. К следующему этапу Лангвайлер подготовился основательнее, проработав сразу два варианта конструкции. «Малый» вариант представлял собой дальнейшее развитие первого образца, с улучшенной гранатой. Новая, более обтекаемая форма позволяла стрелять на дистанцию до 70 метров — правда, единственное отверстие в прицельной планке по-прежнему соответствовало 30 метрам. Больше заинтересовал военных второй, «большой» вариант. Взяв за основу для снаряда ручную кумулятивную магнитную мину Hafthohlladung (Panzerknacker), Лангвайлер при общем весе гранатомёта чуть больше пяти килограмм получил впечатляющую пробиваемость в 200 мм брони.

Схема фаустпатрона из кустарной переводной инструкции, составленной на фронте (ЦАМО РФ)

Для войсковых испытаний оба варианта заказали партиями по 3000 штук. Уже первые сообщения с фронта показали, что работает принцип «больше — не меньше»: в большинстве отзывов предпочтение отдавалось «большому» варианту. Кроме того, пехота просила поднять дальность стрельбы, упирая на то, что ждать сокращения дистанции с ревущей «тридцатьчетвёркой» до 30 метров небезопасно. Заказ исполнили, просто увеличив вышибной заряд сначала до 140 граммов, а затем до двух 95-граммовых зарядов.

Впрочем, несмотря на простоту, производство «фаустпатронов», позже переименованных в «панцерфаусты», по-настоящему развернулось лишь во второй половине 1943 года.

«Бригада имела потери — два танка и одну САУ»

В свою очередь, в СССР на появление немецкой новинки отреагировали достаточно оперативно. Если первые сводки обычно содержали пересказ сведений от пленных вместе со сделанными на их основе рисунками, то затем во фронтовые части пошли вполне детальные инструкции — с фотографиями, подробными характеристиками и методами противодействия. Например, в датированной 25 января 1944 года инструкции штаба БТиМВ 1-го Белорусского фронта указано, что надёжным средством от кумулятивных мин и снарядов является экранирование по типу немецких танков Pz.Kpfw.IV. Пока же этого нет, в бою следует стараться не подставлять борта и вести усиленный огонь по окопам, откуда стреляют гранатомётчики.

Фотография трофейного фаустпатрона и гранаты с раскрытыми стабилизаторами из описания, составленного на фронте (ЦАМО РФ)

Со временем «фаустпатронов» становилось у немцев всё больше — всего их успели выпустить более 8 миллионов. Однако у советских командиров этот факт не вызывал каких-то приступов паники или требований «срочно сделать хоть что-нибудь». Наоборот, по итогам летних наступлений 1944 года вслед за сообщениями о массовом применении немцами «фаустпатронов» и «офенроров» обычно следовала информация вида «кроме того, большое их количество противник оставляет на поле боя».

С не очень высокой оценкой роли «фаустпатронов» в целом были согласны сами немцы — например, всего в феврале 1944 года они заявили об уничтожении 1219 советских танков, при этом на «фаустпатроны» пришлось всего 35 машин. Даже начавшиеся в 1945 году бои на территории Германии с её плотной городской застройкой не привели к резкому скачку потерь:

«По данным Отдела эксплуатации БТиМВ 2-го Украинского фронта, в феврале 1945 года из общего количества 160 боевых повреждений танков и самоходных орудий два боевых повреждения относятся к «фаустпатронам», что составляет от общего числа потерь 0,5–0,6%. Нанесённые танкам боевые повреждения от «фаустпатронов» характеризуются следующим: у одного танка Т-34 разбита гусеница с дистанции 50 метров, у второго танка Т-34 есть попадание в наклонный бортовой лист брони, в результате чего получилась трещина. Стрельба велась с дистанции 50 метров».

Схема прицеливания из кустарной переводной инструкции по использованию трофейных гранатомётов, составленной на фронте (ЦАМО РФ)

Как видно из доклада, даже в случае попадания гранаты «фаустпатрона» Т-34 далеко не всегда разрывало на куски. Есть и другие подобные документы:

«Оперативный отдел штаба 1-го Краснознамённого Инстербургского танкового корпуса на №0802 от 31.03.1945. Во исполнение приказа командира корпуса об [оценке] эффективности применения немецких ПТР и гранаты «Фаустпатрон», и понесённых нами потерях в танках и САУ сообщаем, что за весь период операции в Восточной Пруссии (январь-февраль 1945 года) от гранат «Фаустпатрон» бригада имела потери — два танка и одну САУ в районе Траузиттен. Потерь в танках и САУ от обстрела из ПТР типа «Панцершрек» и «Офенрор» бригада не имела. Об организации частей противника и их укомплектовании ПТР бригада данных не имеет. Начальник штаба 89-й ордена Кутузова Тильзитской танковой бригады подполковник В.Д. Глушков, 4 апреля 1945 года».

Можно добавить, что 89-я танковая бригада в январе-феврале 1945 года вовсе не сидела в тылу, а принимала активное участие в боях на подступах к Кёнигсбергу. Только за февраль её потери составили 50 сгоревших и 38 подбитых «тридцатьчетвёрок». В ходе боев бригада дважды пополнялась, получив 44 танка. Конечно, по данным одной бригады делать какие-то выводы об эффективности «фаустпатронов» преждевременно. К счастью, документов о действиях советских танковых войск во второй половине войны сохранилось много.

Колонна тяжёлых танков ИС-2 проходит через населённый пункт где-то в Восточной Пруссии. По обочине разбросаны больше не опасные танкистам фаустпатроны

К примеру, в начале всё того же победного 1945 года по приказу маршала Г.К. Жукова было проведено расследование причин больших потерь танков 8-й гвардейской армии генерал-полковника В.И. Чуйкова 22-24 марта при попытках расширения плацдарма на западном берегу Одера. В докладе о результатах расследования много говорится об ошибках разведки, не заметившей подготовку противника к отражению советского наступления, недочётах в ходе планирования операции, об ошибочных докладах частей, недостаточно отработанном взаимодействии с пехотой и многом другом. «Фаустпатроны» упоминаются лишь в итоговой таблице: из 122 потерянных танков и САУ целых 98 пришлось на долю артиллерии и танков, 15 машин погибло на минах; лишь семь случаев отнесли к «фаустпатронам», а ещё два танка вывела из строя авиация. В марте 1945 года даже в неудачных для советских танкистов боях вооружённая «фаустпатронами» немецкая пехота смогла добиться не слишком многого.

Следующий пример. Потери 9-го танкового корпуса, который участвовал в Висло-Одерской операции, а затем воевал в Восточной Померании, были серьёзными. В период с 14 января по 14 марта 1945 года в безвозвратные потери списали 135 танков и САУ, 79 машин отправились в капитальный ремонт, а ещё 190 — в средний. Из более 400 случаев на долю «фаустпатронов» пришлось всего девять «тридцатьчетвёрок». Это ровно на одну машину больше, чем от действий авиации, но значительно меньше, чем корпус потерял при форсировании водных преград — в утонувших числится один ИС-2 и целых 37 «тридцатьчетвёрок».

Красноармеец рассматривает фаустпатроны, лежащие на прицепе во дворе здания рейхсканцелярии в Берлине

Наконец, финальным аккордом «фаустпатронов» стала битва за Берлин. Казалось бы, здесь сомнений в их роли быть не может, однако… К примеру, 2-ю гвардейскую танковую армию генерал-полковника С.И. Богданова принято считать наиболее пострадавшей от немецких ручных гранатомётов. Однако, как сообщил сам командующий в докладе о действиях армии в берлинской операции, при общем количестве выведенной из строя бронетехники в 576 единиц на долю «фаустпатронов» отнесено 106, или около 18,4%. Причины таких высоких результатов ясны из того же доклада — Богданов много и подробно пишет про нехватку пехоты:

«Пехота, действовавшая совместно с танками, очищала лишь нижние этажи домов, оставляя нетронутыми остальные, и тем самым давала возможность фаустникам и снайперам вести огонь по танкам».

Добавил своё веское слово и заместитель командующего БТиМВ РККА маршал танковых войск П.А. Ротмистров:

«Штурмовые группы, созданные в танковых частях армий в период подготовки к Берлинской операции, к началу штурма Берлина фактически распались в результате напряжённых боев на подступах к городу. Восстанавливать группы пришлось в ходе боев. Это обстоятельство, а также острый недостаток своей пехоты в танковых армиях, в значительной степени снижали эффективность действий штурмовых групп. Штурмовые группы, созданные в полевых армиях, усиленные танками приданных танковых корпусов и танками из группы непосредственной поддержки пехоты, благодаря достаточному количеству пехоты показали большую устойчивость и живучесть. То же относится и к штурмовым группам, организованным в мехкорпусах».

Даже в достаточно благоприятных условиях — в крупном городе, в боях с танками, имевшими недостаточное пехотное прикрытие — «фаустпатроны» и близко не проявили себя как чудо-оружие. С учётом специфического требования 2–4 метров свободного пространства позади гранатомётчика, совсем не очевидно, что обычные гранаты и бутылки с зажигательной смесью при метании с верхних этажей на проезжающие внизу танки оказались бы сильно хуже. В любом случае, ждать чего-то сверхъестественного от «чудо-оружия», когда советские танки грохотали по брусчатке Берлина, было уже поздно.

warspot.ru

Фаустпатрон и его собратья Второй Мировой Войны

Доктрина вермахта предусматривала использование пехотой противотанковых пушек в обороне и в атаке, но в 1942 году германское командование в полной мере осознало слабость мобильных противо­танковых средств: легкие 37-мм пушки и противотанковые ружья уже не могли эффективно поражать средние и тяжелые советские танки.

Содержание:

История создания Фаустпатрона

В 1942 году компания Hasag представила немецкому командованию образец Panzerfaust (в советской литературе он более известен как «фаустпатрон» — Faustpatrone). Первая модель гранатомета Генриха Лангвейлера Panzerfaust 30 Klein (малый) имела общую длину около метра и весила три килограмма. Гранатомет состоял из ствола и надкалиберной гранаты кумулятивного действия. Ствол представлял собой трубу с гладкими стенами длиной 70 см и диаметром 3 см; вес — 3,5 кг. Снаружи ствола находился ударный механизм, а внутри размещался метательный заряд, состоящий из пороховой смеси в картонном контейнере.

Гранатометчик нажимал на спуск, ударник накладывал капсюль, воспламеняя пороховой заряд. Вследствие образовавшихся пороховых газов граната вылетала из ствола. Через секунду после выстрела у гранаты раскрывались лопасти — для стабилизации полета. Относительная слабость вышибного заряда заставляла при ведении огня на дистанции 50-75 метров поднимать ствол под значительным углом возвышения. Максимальный эффект достигался при стрельбе на дальности до 30 метров: под углом 30 градусов граната была способна пробить 130-мм лист брони, что на тот момент гарантировало уничтожение любого союзного танка.

В боеприпасе использовался кумулятивный принцип Монро: фугасный заряд изнутри имел конусо­образную выемку, покрытую медью, широкой частью вперед. Когда снаряд попадал в броню, заряд детонировал на некотором расстоянии от нее, и вся сила взрыва устремлялась вперед. Заряд прожигал медный конус в его вершине, что, в свою очередь, создавало эффект тонкой направ­лен­ной струи расплавленного металла и горячих газов, ударявших в броню со скоростью около 4000 м/с.

После серии испытаний гранатомет поступил на вооружение вермахта. Осенью 1943 года Лангвейлер получил множество рекламаций с фронта, суть которых сводилась к тому, что граната «Кляйна» часто давала рикошеты от наклоненной брони советского танка Т-34. Конструктор решил пойти по пути увеличения диаметра кумулятивной гранаты, и зимой 1943 года появилась модель Panzerfaust 30M. Благодаря увеличенной кумулятивной воронке бронепробиваемость составила 200 мм брони, но дальность стрельбы упала до 40 метров.

За три месяца 1943 года немецкая промышленность выпустила 1 300 000 «Панцерфаустов». Фирма «Хасаг» постоянно совершенствовала свой гранатомет. Уже в сентябре 1944 года в серийное производство был запущен Panzerfaust 60M, дальность стрельбы которого благодаря увеличению порохового заряда возросла до шестидесяти метров.

В ноябре того же года появился Panzerfaust 100M с усиленным пороховым зарядом, который позволял вести стрельбу на дистанции до ста метров. «Фаустпатрон» — РПГ одноразового использования, но нехватка металла вынудила командование вермахта обязать тыловые части снабжения собирать использованные стволы «фаустов» для их повторной зарядки на заводах.

Масштабы применения Panzerfaust поражают — в период с октября 1944-го по апрель 1945 года было произведено 5 600 000 «фаустпатронов» всех модификаций. Наличие такого количества одноразовых ручных противотанковых гранатометов (РПГ) в последние месяцы Второй мировой позволило необученным мальчишкам из «Фольксштурма» нанести союзным танкам значительный урон в городских боях.

Рассказывает очевидец — Ю. Н. Поляков, командир СУ-76:

«5 мая двигались к Бранденбургу. Около города Бург нарвались на засаду «фаустников». Нас было четыре машины с десантом. Жарко было. А из кювета человек семь немцев с «фаустами». Расстояние метров двадцать, не больше. Это же рассказывать долго, а делается-то моментально — поднялись, выстрелили, и все. Первые три машины взорвались, у нашей двигатель разбило. Хорошо, правым бортом, а не левым — в левом-то топливные баки. Половина десантников погибла, остальные поймали немцев. Набили хорошо им рожи, скрутили проволокой и забросили в горящие самоходки. Орали хорошо, музыкально так…»

Интересно, что союзники не брезговали использовать трофейные РПГ. Так как советская армия не имела подобного оружия, русские солдаты регулярно использовали трофейные гранатометы для борьбы с танками, а также в городских боях, для подавления укрепленных огневых точек против­ника.

Из выступления командующего 8-й гвардейской армией генерал-полковника В. И. Чуйкова:

«Я еще раз хочу особенно подчеркнуть на этой конференции большую роль, которую сыграло оружие противника, — это фаустпатроны. 8-я гв. армия, бойцы и командиры, были влюблены в эти фаустпатроны, воровали их друг у друга и с успехом их использовали — эффективно. Если не фаустпатрон, то давайте назовем его Иван-патрон, лишь бы у нас поскорей он был».

вернуться к меню ↑

«Щипцы для брони»

Уменьшенной копией Panzerfaust был гранатомет Panzerknacke («Щипцы для брони»). Им оснащали диверсантов, и этим оружием немцы планировали ликвидировать лидеров стран антигитлеровской коалиции.

Безлунной сентябрьской ночью 1944 года на поле в Смоленской области приземлился немецкий транспортный самолет. Из него по выдвижному трапу выкатили мотоцикл, на котором двое пассажиров — мужчина и женщина в форме советских офицеров — покинули место посадки, поехав в сторону Москвы. На рассвете их остановили для проверки документов, которые оказались в порядке. Но сотрудник НКВД обратил внимание на чистую форму офицера — ведь накануне вечером шел сильный ливень. Подозрительную пару задержали и после проверки передали СМЕРШу. Это были диверсанты Политов (он же Таврин) и Шилова, подготовкой которых занимался сам Отто Скорцени. У «майора» кроме комплекта фальшивых документов были даже поддельные вырезки из газет «Правда» и «Известия» с очерками о подвигах, указы о награждении и портрет майора Таврина. Но самое интересное было в чемодане Шиловой: компактная магнитная мина с радиопередатчиком для дистанционного подрыва и компактный реактивный гранатомет «Панцеркнакке».

Длина «Щипцов для брони» была 20 см, а пусковая труба была диаметром 5 см. На трубу надевался реактивный снаряд, который имел дальность тридцать метров и пробивал броню толщиной 30 мм. «Панцеркнакке» крепился на предплечье стрелка с помощью кожаных ремней. Для того чтобы скрытно носить гранатомет, Политову сшили кожаное пальто с расширенным правым рукавом. Запуск гранаты производился нажатием кнопки на запястье левой руки — контакты замыкались, и ток от батареи, спрятанной за поясом, инициировал запал «Панцеркнакке». Это «чудо-оружие» было предназначено для убийства Сталина во время поездки на бронированном автомобиле.

вернуться к меню ↑

Panzerschreck

В 1942 году в руки немецких конструкторов попал образец американского ручного противотанкового гранатомета М1 Bazooka (калибр 58 мм, вес 6 кг, длина 138 см, прицельная дальность 200 метров). Управление вооружений вермахта предложило оружейным фирмам новое техническое задание для конструирования ручного гранатомета Raketen-Panzerbuchse (ракетная танковая винтовка) на основе трофейной «Базуки». Через три месяца был готов опытный образец, и после испытаний в сентябре 1943 года немецкий РПГ Panzerschreck — «Гроза танков» — был принят на вооружение вермахта. Подобная оперативность стала возможна благодаря тому, что немецкие конструкторы уже вели работы по проектированию реактивного гранатомета.

«Гроза танков» представляла собой открытую гладкостенную трубу длиной 170 см. Внутри трубы было три направляющих для реактивного снаряда. Для прицеливания и переноски использовался плечевой упор и рукоятка для удержания РПГ. Заряжание производилось через хвостовую часть трубы. Для стрельбы гранатометчик наводил «Panzerschreck» на цель, используя упрощенное прицельное устройство, которое состояло из двух металлических колец. После нажатия на спуск тяга вводила маленький магнитный стержень в индукционную катушку (как в пьезозажигалках), вследствие чего генерировался электрический ток, который, пройдя через проводку к задней части пусковой трубы, инициировал зажигание порохового двигателя снаряда.

Конструкция «Панцершрека» (официальное наименование 8,8 cm Raketenpanzerbuechse-43 — «88-мм ракетное противотанковое ружье образца 1943 года») получилась удачнее и имела несколько преимуществ по сравнению с американским аналогом:

«Гроза танков» имела калибр 88 мм, а американский РПГ — 60 мм. Благодаря увеличению калибра вес боеприпаса вырос в два раза, и, следовательно, повысилась бронебойность. Кумулятивный заряд пробивал гомогенную броню толщиной до 150 мм, что гарантировало уничтожение любого советского танка (американский усовершенствованный вариант «Базуки» М6А1 пробивал броню до 90 мм).

В качестве спускового механизма был применен индукционный генератор тока. На «Базуке» применялся аккумулятор, который был достаточно капризен в эксплуатации, а при низких температурах терял заряд.

Из-за простоты конструкции «Панцершрек» обеспечивал высокую скорострельность — до десяти выстрелов в минуту (у «Базуки» — 3-4).

Снаряд «Панцершрека» состоял из двух частей: боевой с кумулятивным зарядом и реактивной части. Для использования РПГ в разных климатических зонах немецкие конструкторы создали «арктическую» и «тропическую» модификацию гранаты.

Для стабилизации траектории полета снаряда через секунду после выстрела в хвостовой части выбрасывалось кольцо из тонкого металла. После вылета из пусковой трубы снаряда заряд пороха продолжал гореть еще на протяжении двух метров (за это немецкие солдаты называли «Панцершрек» Ofenrohr, дымоход). Чтобы уберечь себя от ожогов при стрельбе, гранатометчик должен был надеть маску противогаза без фильтра и облачиться в плотную одежду. Этот недостаток устранили на более поздней модификации РПГ, на которую установили защитный экран с окошком для прицеливания, увеличивший, однако, вес до одиннадцати кг.

Благодаря невысокой стоимости (70 рейхсмарок — сопоставимо с ценой винтовки Mauser 98), а также простому устройству с 1943 по 1945 год было выпущено более 300 000 экземпляров «Панцер­шрека». В целом, несмотря на недостатки, «Гроза танков» стала одним из наиболее успешных и эффективных образцов вооружения Второй мировой войны. Большие габариты и вес сковывали действия гранатометчика и не позволяли быстро менять огневую позицию, а это качество в бою бесценно. Также при стрельбе было необходимо убедиться, что позади наводчика РПГ не находится, например, стена. Это ограничивало применение «Панцершрека» в городских условиях.

Рассказывает очевидец — В. Б. Востров, командир СУ-85:

«С февраля по апрель сорок пятого против нас очень активно действовали отряды «фаустников», истребителей танков, составленные из «власовцев» и немцев-«штрафников». Один раз прямо на моих глазах они сожгли наш ИС-2, стоявший в нескольких десятках метров от меня. Нашему полку еще сильно пофартило, что мы заходили в Берлин со стороны Потсдама и на нашу долю не выпало участвовать в боях в центре Берлина. А там «фаустники» просто лютовали…»

Именно немецкие РПГ стали прародителями современных «убийц танков». Первый советский гранатомет РПГ-2 был принят на вооружение в 1949 году и повторял собой схему «Панцерфауста».


Материал с сайта topwar.ru

alternathistory.com

Гранатомет Faustpatrone (Германия) — описание, характеристики, фото и схемы

Faustpatrone

Немецкий солдат с Faustpatrone

Гранатомет Faustpatrone (от немецкого Faust «кулак», здесь «рука» и Patrone «патрон») — ручной противотанковый гранатомёт одноразового использования с динамореактивным способом запуска.

Летом 1942 года началась разработка гранатомёта «Faustpatrone» главным конструктором Лангвайлером, работавшим в фирме HASAG. В августе 1943 года 500 гранатомётов поступили в войска вермахта.

Гранатомет Faustpatrone является прототипом гранатомета Panzerfaust. Также назывался «Faustpatrone 1», «Faustpatrone klein» (малый), «Faustpatrone 30» или, позже, «Panzerfaust 30» (30 — дальность действия в метрах).

Faustpatrone являлся лёгким динамореактивным (без отдачи при выстреле) оружием.

Был создан по образцу американской базуки М1, принятой на вооружение американской армией в 1942 году.

Гранатомет Faustpatrone состоял из кумулятивной гранаты, с хвостовым оперением и открытого с обоих концов ствола с пороховым зарядом, механизмом для производства выстрела и прицельной планкой.

При выстреле большая часть пороховых газов свободно выходит из открытого сзади ствола, компенсируя отдачу оружия, что понижает дальность стрельбы.


Faustpatrone
в разрезе

В передней части мины находился заряд взрывчатого вещества, имевшего в головной части воронку, обеспечивавшую при взрыве кумулятивный эффект. Именно поэтому, несмотря на сравнительно небольшой вес заряда — 1,65 килограмма, фаустпатрон мог пробивать броню значительной толщины, (при прямом попадании до 150 миллиметров). Однако действенность мины значительно снижалась, если впереди основной брони устанавливался тонкий стальной экран. Например, экран толщиной 5 миллиметров, установленный на расстоянии 800 миллиметров от основной 85-миллиметровой брони, при попадании фаустпатрона предохранял ее от сквозного поражения.

Обслуживался гранатомет одним человеком. Конструкция фаустпатрона давала возможность производить стрельбу с руки или деревянного станка. Дальность стрельбы при этом была невелика – максимум до 50 метров, что, собственно, и превращало фаустпатрон в оружие ближнего боя.

За время Второй Мировой войны выпускались два образца Гранатомета Faustpatrone:

Фаустпатроны первого и второго образцов отличаются своими размерами и формой головной части корпуса мин. Фаустпатрон первого образца большего размера и имеет тупую головную часть. Это средство предназначено для борьбы с советскими танками КВ, а патрон второго образца — для борьбы с Т-34.

Диаметр (наибольший) мины — 140 мм (первого образца) и 100 мм (второго образца).

Общая длина «фаустпатрона» около 1 м.


Faustpatrone
1 — чека; 2 — прицельная рамка;
3 — спусковая кнопка; 4 — стебель; 5 — головка винта.

Стреляющий механизм имеет две установки: на предохранитель и на боевой взвод.

При установке на предохранитель головка винта приподнята кверху (находится в одной плоскости со спусковой кнопкой), а прицельная рамка откинута и закреплена чекой. Своим упором эта рамка препятствует установке стреляющего механизма на боевой взвод.

Для того чтобы взвести стреляющий механизм, необходимо поднять прицельную рамку, за головку винта подать стебель вперед до отказа. Спусковая кнопка при этом заметно выступает из кожуха стреляющего механизма. После этого стебель приводится в крайнее заднее положение и поворачивается при помощи головки винта влево до отказа.

Линия прицеливания: глаз — красная черта у визирного отверстия прицельной рамки — верхний кант мины — цель.

Для производства выстрела нажимают на спусковую кнопку. Выстрел может быть сделан при любом положении стрелка, причем задняя часть трубы-ствола находится в свободном положении.

Так как при выстреле из трубы-ствола выходит скоп огня длиной 1-4 м, то позади на расстоянии 10 м не должно находиться никаких препятствий (земля, камни, стены и т.д.). На трубе-стволе имеется надпись по-немецки, которая означает: «Внимание! Луч огня!».

Стреляющий должен укрываться, чтобы избежать поражения осколками.

Калибр, мм100, 140
Длина, мм985
Вес полный, кг3.25, 5.35
Вес гранаты, кг1.65, 2.8
Начальная скорость, м/с28
Эффективная дальность, м30
Бронепробиваемость, мм140

Полный вес «фаустпатрона» первого образца — 5,35 кг, «фаустпатрона» второго образца — 3,25 кг.

Вес мины первого образца — 2,8 кг, второго образца — 1,65 кг.

Faustpatrone являлся примитивным оружием, созданным для того, чтобы быстро заполнить практическое отсутствие противотанкового оружия в немецкой армии в период Второй Мировой войны.

В Германии за годы Второй Мировой войны было изготовлено 8.254.300 фаустпатронов различных модификаций.

Форма и размер боеголовки была не очень удачной, благодаря этому, а также специфическим условиям применения и наклонной броне советского среднего танка Т-34 — оружия победы, фаустпатрон был недостаточно эффективен. Это не помешало выпускать фаустпатрон, имеющий простую конструкцию в больших количествах до 1945 года включительно.

Недостатки конструкции фаустпатрона были устранены в гранатомете Panzerfaust, также разработанным группой Лангвайлера.

weaponland.ru

Гранатомет Panzerfaust 30 / 60 / 100 / 150 (Германия)


Panzerfaust 30 kleine

Гранатомет Panzerfaust (броневой (танковый) кулак) — немецкий гранатомёт однократного использования времён Второй мировой войны.

Он пришёл на замену фаустпатрону и использовался немецкими войсками вплоть до конца войны. Одна из его модификаций (Panzerfaust 150) стала основой для советского аналога РПГ-2.


Panzerfaust 30 kleine
в разрезе

Образ непобедимости танков по сравнению с пехотой померк с появлением противотанковых ружей Panzerschreck и Ofenrohr, а окончательно прекратил существование после появления в августе 1943 года противотанковых гранатомётов одноразового использования «Фаустпатрон». Это стреляющее реактивными гранатами оружие было разработано конструкторами Лейпцигской компании «Хазаг». В зависимости от варианта «Фаустпатрона», его реактивная граната поражала лист стали толщиной от 140 до 200 мм, а граната, так и не поступившего на вооружение «Фаустпатрона — 150 м» могла пробить стальной лист толщиной 280-320 мм.


Panzerfaust 30

Разработка гранатомета Panzerfaust началась в 1942 году над увеличенными образцами Faustpatrone. В результате был разработан Panzerfaust, представляющий собой стальную трубу диаметром 5 см и длиной 1 метр. Сверху располагался прицел и пускатель. Прицеливание осуществлялось совмещением прицела и верхней кромки боевой части. Внутри трубы помещался заряд пороха. Впереди располагалась боевая часть диаметром 15 см, весом до 3 кг и содержащая 0,8 кг взрывчатого вещества.

На трубе наносилась красная надпись на немецком: «Achtung! Feuerstrahl!» («Осторожно! Реактивная струя!»), предупреждающая солдат не стоять позади использующего оружие. Ожоги от реактивной струи на расстоянии до 3 метров были смертельными. По инструкции позади стреляющего должно быть 10 метров свободного пространства. Как и Faustpatrone, Panzerfaust был одноразовым и выбрасывался после выстрела. Снаряд мог пробить стальной лист до 200 мм толщиной.


Panzerfaust 60

В городских условиях ведения боя небольшая дистанция позволила использовать оружие с высокой (хотя впоследствии и сильно преувеличенной) эффективностью, что было особенно заметно в битве за Берлин. Простота оружия позволяла создавать его в условиях осажденного города и немедленно передавать его обороняющимся с низкой квалификацией.

Множество панцерфаустов было продано в Финляндию в качестве основного противотанкового оружия против советских танков Т-34 и ИС-2.


Panzerfaust 100
в разрезе

Часть трофейных «фаустпатронов» (так солдаты союзнических войск ошибочно называли и панцерфаусты и фаустпатроны) использовалась Советской армией и при разработке первых образцов РПГ-2.

Самым первым вариантом оружия стал Panzerfaust 30 «Gretchen», разработанный доктором Лангвайтером из компании «Хуго Шнайдер AG», официально он именовался «Панцерфауст 30 малый» (kleine). Это была труба длиной 762 мм, из которой выстреливалась кумулятивная граната массой 1,5 кг и диаметром 100 мм со скоростью примерно 30 м/с. В боеприпасе использовался кумулятивный принцип Монро: фугасный заряд изнутри имел конусообразную выемку, покрытую медью, широкой частью вперед. Когда такой снаряд попадал в бронеплиту, заряд детонировал на некотором расстоянии от нее и вся сила взрыва устремлялась вперед. Заряд прожигал медный конус в его вершине, что в свою очередь создавало эффект тонкой направленной струи расплавленного металла и горячих газов ударявшей в броню со скоростью около 6000 м/с. «Панцерфауст 30 (малый)» не имел прицельных приспособлений, а максимальный эффект достигался при стрельбе на дальности до 30 метров: граната была способна пробить 140 мм лист брони под углом 30 градусов. Выстрел осуществлялся с помощью вышибного заряда, размещенного внутри трубы,


Panzerfaust 100

На смену Panzerfaust 30 kleine пришел гранатомет Panzerfaust 30, используемый с августа 1943 года, отличавшийся боевой частью увеличенного диаметра и повышенной бронепробиваемостью. Число 30 означает номинальную максимальную дальность действия оружия в метрах.

Наиболее распространенная версия гранатомета – Panzerfaust 60, производство которой началось в августе 1944 года. Дистанция была увеличена до 60 метров, для чего диаметр трубы был увеличен с 4,4 до 5 см и масса заряда увеличена на 134 г. Также был улучшен механизм пуска. В результате была увеличена масса гранатомета.


Panzerfaust 150

Последняя версия оружия Panzerfaust – гранатомет Panzerfaust 100, поступивший в войска в ноябре 1944 года. Номинальная дистанция увеличена до 150 метров. Диаметр трубы был вновь увеличен до 6 см. На прицеле появились отверстия с люминесцентными отметками на 30, 60, 80 и 150 метров.

Кроме того в самом конце войны был выпущен ограниченной серией Panzerfaust 150. Изменения затронули головную часть, а заряд был разделен на две части, что увеличило скорость снаряда до 85 м/с и пробивную способность. Трубу можно было использовать повторно до десяти раз.

Также, к выпуску в сентябре 1945 года планировался гранатомет Panzerfaust 250, но разработка не была завершена


Panzerfaust
модификации с гранатами

Помимо этого было сделано много модификаций панцерфауста:

Один из проектов позволял использовать его как противопехотное оружие: в комплект входила небольшая ракета, Kleinrakete zur Infanteriebekampfung («небольшая ракета для борьбы против пехоты»), боеголовка имела длину 24,5 см и диаметр 7,6 см, было сделано только несколько экземпляров этой конструкции, потому что оказалось, что дальность действия была такой же, как и у винтовочных гранат.

В конце 1944 в Panzerfaust 150 использовался снаряд (с увеличенным осколочным эффектом) с соединением с шрапнельными кольцами (Splitterringe), имеющие насечки как у ручных гранат, чтобы увеличить осколочный эффект. Такая граната одновременно поражала и танк, и пехоту Советской армии, часто располагающуюся на броне.

Другая разработка была Schrappnellfaust («шрапнельный кулак»), в отличие от панцерфауста был перезаряжаемым, также предназначенный для поражения пехоты. «Шрапнельный кулак» весил 8 кг и имел максимальную дальность действия 400 метров.

В январе 1945 года для панцерфауста была разработана новая боеголовка под названием Verbesserte Panzerfaust («улучшенный броневой кулак»). У этой модификации диаметр трубы был 160 мм с изменяемым расстоянием детонации. Данные о том, что эта боеголовка использовалась вермахтом, отсутствуют.

 Panzerfaust 30 KleinPanzerfaust 30Panzerfaust 60Panzerfaust 100Panzerfaust 150
Калибр гранаты, мм100150150200105
Длина, мм11601300130012901350
Длина ствола, мм800
Вес, кг4.195.26.86.86.7
Начальлная скорость, м/сек2830456282
Прицельная дальность, м303060100150
Бронепробиваемость, мм140200200200280-320

weaponland.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
