Авиационные бомбы (Россия) — WikiModern

Материал из Википедии — свободной энциклопедии

Авиационные бомбы (Россия) — авиационные бомбы, созданные и/или состоящие/состоявшие на вооружении (фактически и/или формально) в Российской Империи, Российской Республике, РСФСР, СССР или Российской Федерации.

Расшифровка названия

Название бомбы состоит из типа бомбы (ФАБ-250М-46), её калибра в килограммах (ФАБ-250М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270, ФАБ-1500-2600ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

Типы бомб

Модели и типы бомб

Межтиповые виды бомб

Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

  • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом.
  • Термостойкие (Индекс Т) — Бомбы, имеющие теплозащитную конструкцию или теплозащитную оболочку, предназначены для подвески на высотные сверхзвуковые перехватчики, типа МиГ-25 и МиГ-31.

ФАБ с коротким корпусом

ФАБ большого удлинения

ФАБ толстостенная
     Детонатор     Взрывчатое вещество     Корпус

Фугасные

Фугасные авиабомбы (ФАБ) — это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения.
Основные поражающие действия

  • Газообразные продукты взрыва имеющие большое избыточное давление
  • Ударные волны в воздухе или грунте и сейсмические волны
  • Осколки при дроблении корпуса бомбы

Основные цели

  • Объекты тыла и коммуникаций
  • Военно-промышленные и энергетические объекты
  • Боевая техника
  • Живая сила

Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения.

  • Большого удлинения — имею обтекаемую головную часть, предназначены в основном для самолётов с наружной подвеской в том числе и сверхзвуковых. Имеют меньшее лобовое сопротивление и более устойчивы.
    • Принципиальная схема ОФАБ      Детонатор     Взрывчатое вещество     Корпус

    Осколочно-фугасные

    ОФАБ — осколочно-фугасная авиационная бомба представляет собой обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек (хотя на устаревших образцах их могло и не быть)

    Бетонобойные и противолодочные

    БетАБ с парашютом и ракетным ускорителем      взрыватель     Взрывчатое вещество     контейнер с ракетным ускорителем     корпус

         контейнер с парашютом

    Принцип действия БетАБ с парашютом и ракетным ускорителем

    БетАБ — бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:

    • Свободного падения — предназначены для бомбометания с больши́х высот. Конструктивно близки к толстостенным фугасным бомбам.
    • С парашютом и реактивным ускорителем — предназначены для бомбометания с любых (в том числе и малых) высот. Бомба за счёт парашюта наклоняется до 60°, парашют отстёгивается и включается ракетный ускоритель.
    ОФАБ-250Т300205023992Термостойкая
    ОФАБ-250ШЛ325199126692Штурмовая, надповерхностный взрыв
    ОФАБ-250-270325145626697
    ОФАБ-250ШН325196626893Штурмовая маловысотная
    ОФАБ-500У4002300515159Универсальная
    ОФАБ-500ШР4502500509125Штурмовая, с разделяющимися БЧ
    Бетонобойные и противолодочные
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    БетАБ-500350220047776
    БетАБ-500ШП325250038077Штурмовая, с реактивным ускорителем
    БетАБ-500У450248051045 ТЭ
    ПЛАБ-250-120240150012361

    Зажигательные и объёмно-детонирующие

    ФЗАБ     Детонатор     Взрывчатое вещество     Заряд ВВ     Патрон с фосфором     Огнесмесь     Корпус

    ОДАБ     взрыватель     диспергирующий заряд     снаряжение     вторичный (инициирующий) заряд     корпус

         контейнер с парашютом

    ЗАБ — Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Масса зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа.

  • С вязкой огнесмесью — применяются для бомб калибром от 100 до 500 кг. Огнесмесью является органические горючие вещества загущённые до вязкого состояния специальными веществами (каучук, жидкое стекло, полистирол). Огнесмесь в загущённом состоянии дробится при взрыве на крупные куски, которые несколько минут горят при температуре около 1000°С. Также в конструкцию бомбы входит патрон с фосфором и небольшой заряд ВВ, после детонации, фосфор на воздухе самовоспламеняется и поджигает огнесмесь..
  • ЗБ — зажигательный бак. Представляют собой ЗАБ в тонкостенном корпусе без стабилизатора и без разрывного заряда ВВ. Разброс и дробление осуществляется посредством гидроудара, возникающего при ударе о преграду. Могут эффективно применяться только с малых высот.

    ЗАБ с пиротехническим зажигательным составом.     Детонатор     Пиротехнический состав     Термитный состав     Корпус

    ЗАБ с вязкой огнесмесью.     Детонатор     Патрон с фосфором     Огнесмесь     Заряд ВВ     Корпус

    ЗБ     Патрон с фосфором     Огнесмесь     корпус

    Зажигательные и объёмно-детонирующие
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    ЗАБ-100-1052731065106,928,5
    ЗАБ-250-200325150020260
    ЗБ-500ШМ5002500317260
    ЗБ-500ГД5002500270-340 (в зависимости от типа огнесмеси)218-290
    ФЗАБ-500М400250050086+49 (ВВ+огнесмесь)
    ОФЗАБ-5004502500500250
    ОДАБ-500ПМ5002280520193
    АВБПМ——7100 (44000 кг. ТЭ)

    Кассетные

    РБК — разовые бомбовые кассеты. Представляют собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра (до 20 кг.). Название состоит из сокращенного наименования и типа снаряжения. Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутренним отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида.

  • С центральным воспламенительно-разрывным зарядом (ВРЗ) — в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается больша́я площадь рассевания авиабомб.

    РБК обтюраторного типа.     Стакан     Боевые элементы     Обтюраторный диск     Центральная труба     Вышибной заряд

    РБК с центральным ВРЗ и установленным съёмным обтекателем.     Стакан     Воспламенительно-разрывной заряд     Боевые элементы     Механизм расцепления     Дистанционный взрыватель     Центральная труба     Корпус     Командный прибор     Планка

    РБК с центральным ВРЗ (РБК-250 ЗАБ2,5М) в разрезе.     Стакан     Боевые элементы     Центральная труба с ВРЗ внутри     Корпус

    Суббоеприпасы бомбовых кассет

    В качестве суббоеприпасов (боевых элементов) кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения кроме вышеописанных типов бомб имеются также специализированные бомбы в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ.

    ПТАБ — противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя, образующаяся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки, которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстоянии, называемом фокусным. Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют головодонный взрыватель с датчиком целиУниверсальная

    РБК-500 АО2,5РТМосколочная45025005041082,5РБК-500 ОАБ2,5РТМосколочная45025005001262,5РБК-500 БетАБбетонобойная450250052512—РБК-500У БетАБ-Мбетонобойная450249548010—УниверсальнаяРБК-500 ПТАБ-1Мпротивотанковая, кумулятивная4501954427268 (бронепробиваемость не менее 200мм)—РБК-500У ПТАБпротивотанковая, кумулятивная4502500520352 (бронепробиваемость не менее 200мм)—УниверсальнаяРБК-500У СПБЭ-Дсамоприцеливающийся противотанковая450248550015—УниверсальнаяРБК-250 ЗАБ-2,5Мзажигательная3251492195482,5РБК-500 ЗАБ-2,5СМзажигательная45019544802972,5РБК-100 ПЛАБ-10К противолодочная2401585125610
    • Галерея

    • Кумулятивно-осколочный суббоеприпас ПТАБ-2,5КОpl

    Боевое применение

    В 2015 году ВКС РФ применили в Сирии: РБК-500 с СПБЭ, Бетаб-500, КАБ-500, КАБ-500кр, Каб-500С, ФАБ-500Ш, ФАБ-500М54, ФАБ-500М62, ОФАБ 250-270Т, ОФАБ-500ШР, КАБ-1500Л, ОФЗАБ-500, ОДАБ-500ПМ, РБК-500 ЗАБ-2,5СМ.

    Основа этой страницы находится в Википедии. Текст доступен по лицензии CC BY-SA 4.0 license. Нетекстовые медиаданные доступны под собственными лицензиями. Wikipedia® — зарегистрированный товарный знак организации Wikimedia Foundation, Inc. Infosphere.top не аффилирована с Фондом Викимедиа (Wikimedia Foundation).

    • infosphere.top

    Авиационные бомбы (Россия) — Википедия

    Авиационные бомбы (Россия) — авиационные бомбы, созданные и эксплуатируемые на территории СССР или России.

    Расшифровка названия[править]

    Название бомбы состоит из типа бомбы (ФАБ-250-М46), её массы (ФАБ-250-М46), модели по году принятия на вооружение (ФАБ-250-М46 — модификация 1946 года.) или указания её массы (ФАБ-250-270), или особенность бомбы или производства (ФАБ-100СЧ — серый чугун, ФАБ-1000СЛ — стальное литьё, ФАБ-500Т — термостойкая).

    Типы бомб[править]

    Основного назначения

    • ПТАБ — противотанковая
    • ХБ — химическая
    • КАБ — корректируемая
    • РБК — разовая бомбовая кассета
    • РБС — разовая бомбовая связка

    Вспомогательные и специальные

    • САБ — светящая
    • ДАБ — дымовая
    • ИАБ — имитационная
    • АСК — спасательная кассета
    • МГАБ — морская гидроакустическая (взрывной источник звука — ВИЗ)
    • АСП — средство пожаротушения
    • АгитАБ — агитационная
    • П, ПАБ — практическая
    • М — мишень
    • УПЛАБ — учебная противолодочная
    • ФОТАБ — фотографическая
    • ОМАБ — ориентирная морская
    • НОСАБ — ночная ориентирная сигнальная
    • ДОСАБ — дневная ориентирная сигнальная

    Модели и типы бомб[править]

    Межтиповые виды бомб[править]

    Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

    • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом[1]. Штурмовые бомбы могут иметь встроенное или приставное исполнение[1].
    • Термостойкие (Индекс Т) — Бомбы, имеющие теплозащитную конструкцию или теплозащитную оболочку, предназначены для подвески на высотные сверхзвуковые перехватчики, типа МиГ-25 и МиГ-31.

    ФАБ с коротким корпусом

    ФАБ большого удлинения

    ФАБ толстостенная
         Детонатор      Взрывчатое вещество      Корпус

    Фугасные[править]

    Фугасные авиабомбы (ФАБ) — это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения[1]. Масса ВВ в бомбе примерно составляет 50 %, также бомба имеет сравнительно прочный корпус для проникновения в грунт или в препятствия типа межэтажных перекрытий зданий и сооружений[1].
    Основные поражающие действия

    • Газообразные продукты взрыва имеющие большое избыточное давление
    • Ударные волны в воздухе или грунте и сейсмические волны
    • Осколки при дроблении корпуса бомбы

    Основные цели

    • Объекты тыла и коммуникаций
    • Военно-промышленные и энергетические объекты
    • Боевая техника
    • Живая сила

    Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения

    [1]:

    • Тупоконечная — предназначены для наиболее эффективного размещения внутри фюзеляжа. Обеспечивается сброс на около- и дозвуковых скоростях и высоте до 15-16 км[1].
    • Большого удлинения — имею обтекаемую головную часть, предназначены в основном для самолётов с наружной подвеской в том числе и сверхзвуковых. Имеют меньшее лобовое сопротивление и более устойчивы[1].
    • Толстостенные (индекс ТС) — Предназначены для действий по особо прочным целям (ж/б складов вооружения, стоянок техники, ВПП, плотин). Они отличаются более массивной и прочной головной частью, большой толщиной корпуса, и отсутствием головного очка под взрыватель и запального стакана[1].

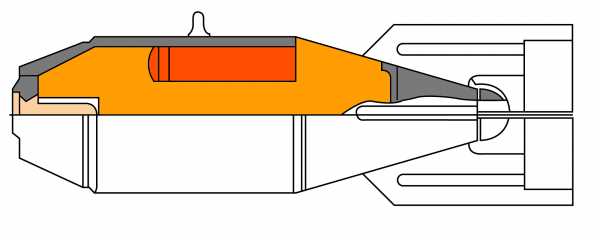

    Принципиальная схема ОФАБ      Детонатор      Взрывчатое вещество      Корпус

    Осколочно-фугасные[править]

    ОФАБ — осколочно-фугасная авиационная бомба представляет собой, обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек (хотя на устаревших образцах их могло и не быть)

    [1].

    Основные цели

    Осколочно-фугасные
    Аббревиатура Изображение Диаметр (мм.) Длина (мм.) Масса бомбы (кг.) Масса ВВ (кг.) Примечания
    ОФАБ-100-120 273 1300 133 42[2]
    ОФАБ-250Т 300 2050 239 92[2]Термостойкая
    ОФАБ-250ШЛ 325 1991 266 92[2]Штурмовая, надповерхностный взрыв
    ОФАБ-250-270 325 1456 266 97[2]
    ОФАБ-250ШН 325 1966 268 93[2]Штурмовая маловысотная
    ОФАБ-500У 400 2300 515 159[2]Универсальная
    ОФАБ-500ШР 450 2500 509 125[2]Штурмовая, с разделяющимися БЧ

    Бетонобойные и противолодочные[править]

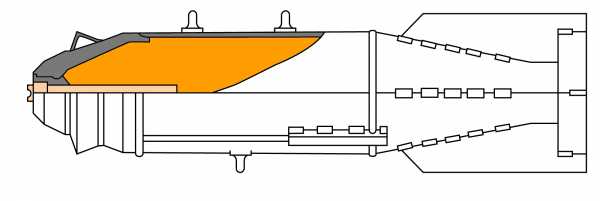

    БетАБ с парашютом и ракетным ускорителем      взрыватель     Взрывчатое вещество     контейнер с ракетным ускорителем      корпус

         контейнер с парашютом

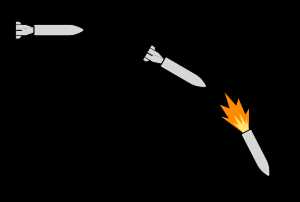

    Принцип действия БетАБ с парашютом и ракетным ускорителем

    БетАБ — бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:

    • Свободного падения — предназначены для бомбометания с больши́х высот. Конструктивно близки к толстостенным фугасным бомбам.
    • С парашютом и реактивным ускорителем — предназначены для бомбометания с любых (в том числе и малых) высот. Бомба за счёт парашюта наклоняется до 60°, парашют отстёгивается и включается ракетный ускоритель[1].

    ПЛАБ — противолодочная авиабомба. Предназначена для поражения подводных лодок. Могут иметь разное исполнение. Бомбы большого калибра обычно имеют бесконтактный (гидроакустический, барометрический, дистанционный или чаще комбинированный) взрыватель, и поражают цель фугасным действием (гидродинамическим ударом) на расстоянии. Для них хорошо подходит ядерный заряд малой мощности.

    Бомбы малого калибра обычно используются в составе кассет и имеют контактный взрыватель и кумулятивное исполнение бомбы[1].

    Бетонобойные и противолодочные
    Аббревиатура Изображение Диаметр (мм.) Длина (мм.) Масса бомбы (кг.) Масса ВВ (кг.) Примечания
    БетАБ-500 350 2200 477 76[2]
    БетАБ-500ШП 325 2500 380 77[2]Штурмовая, с реактивным ускорителем
    БетАБ-500У 450 2480 510 45 ТЭ[4]
    ПЛАБ-250-120 240 1500 123 61[2]

    Зажигательные и объёмно-детонирующие[править]

    ФЗАБ     Детонатор     Взрывчатое вещество      Заряд ВВ      Патрон с фосфором      Огнесмесь      Корпус

    ОДАБ     взрыватель     диспергирующий заряд     снаряжение     вторичный (инициирующий) заряд      корпус

         контейнер с парашютом

    ЗАБ — Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Калибр зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа[1]:

    • С пиротехническим зажигательным составом — используется во всех бомбах меньше 100 кг, и в некоторых с калибром более 100. Пиротехническим составом как правило является термит со связующим веществом. Корпус обычно состоит из горючего металла электрон (сплав алюминия с магнием)[1].
    • С вязкой огнесмесью — применяются для бомб калибром от 100 до 500 кг. Огнесмесью является органические горючие вещества загущённые до вязкого состояния специальными веществами (каучук, жидкое стекло, полистирол). Огнесмесь в загущённом состоянии дробится при взрыве на крупные куски, которые несколько минут горят при температуре около 1000°С. Также в конструкцию бомбы входит патрон с фосфором и небольшой заряд ВВ, после детонации, фосфор на воздухе самовоспламеняется и поджигает огнесмесь.
      [1]
    • ФЗАБ — фугасно-зажигательная авиационная бомба. Представляют собой комбинацию ФАБ и ЗАБ в одном корпусе. При срабатывании бомбы сначала детонирует зажигательная, а потом фугасная часть[1].
    • ЗБ — зажигательный бак. Представляют собой ЗАБ в тонкостенном корпусе без стабилизатора и без разрывного заряда ВВ. Разброс и дробление осуществляется посредством гидроудара, возникающего при ударе о преграду. Могут эффективно применяться только с малых высот[1].

    ОДАБ — объёмно-детонирующая авиабомба. Обеспечивает бо́льшую эффективность по живой силе и легкоуязвимой технике (в том числе в открытых укрытиях), чем ФАБ. При встрече с препятствием срабатывает диспергирующий заряд, разрушается корпус, дробится и разбрасывается горючее. Горючее испаряется и, смешиваясь с воздухом, образует облако топливовоздушной смеси. Через время необходимое для образования облака достаточного размера, вторичный детонирующий заряд ВВ подрывает топливовоздушную смесь

    [1].

    ЗАБ с пиротехническим зажигательным составом.     Детонатор      Пиротехнический состав      Термитный состав     Корпус

    ЗАБ с вязкой огнесмесью.     Детонатор     Патрон с фосфором     Огнесмесь      Заряд ВВ      Корпус

    ЗБ     Патрон с фосфором     Огнесмесь     корпус

    Зажигательные и объёмно-детонирующие
    Аббревиатура Изображение Диаметр (мм.) Длина (мм.) Масса бомбы (кг.) Масса ВВ (кг.) Примечания
    ЗАБ-100-105 273 1065 106,9 28,5[2]
    ЗАБ-250-200 325 1500 202 60[2]
    ЗБ-500ШМ 500 2500 317 260[2]
    ЗБ-500ГД 500 2500 270-340 (в зависимости от типа огнесмеси) 218-290[2]
    ФЗАБ-500М 400 2500 500 86+49 (ВВ+огнесмесь)[2]
    ОФЗАБ-500 450 2500 500 250[2]
    ОДАБ-500ПМ 500 2280 520 193[2]
    АВБПМ — — 7100 (44000 кг. ТЭ)[5]

    Кассетные[править]

    РБК — разовые бомбовые кассеты. Представляет собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра (до 20 кг.). Название состоит из сокращенного наименования и типа снаряжения. Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутреннем отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида[1]:

    • Обтюраторного типа — имеют в своей конструкции жестко закреплённый обтюраторный диск, который после срабатывания дистанционного взрывателя и воспламенения им вышибного заряда под действием пороховых газов отделяется от стакана и перемещается внутри корпуса бомбы вместе с центральной трубой вокруг которой размещаются мелкие авиабомбы. Отделяется хвостовой конус, и боевые элементы выходят за пределы кассеты[1].
    • С центральным воспламенительно-разрывным зарядом (ВРЗ) — в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается больша́я площадь рассевания авиабомб[1].

    КМГУ — контейнер малогабаритных грузов. Предназначен для транспортировки и сброса БКФ (блоков контейнерных фронтовых) с суббоеприпасами. Сам же КМГУ во время боевого применения находится на пилоне самолёта и не сбрасывается (хотя в аварийной ситуации может быть принудительно сброшен). Конструктивно КМГУ представляет собой обтекаемый корпус с управляемыми створками, отсеками для подвески БКФ и автоматикой позволяющий регулировать интервал сброса блоков[3].[6]

    РБК обтюраторного типа.     Стакан      Боевые элементы      Обтюраторный диск     Центральная труба     Вышибной заряд

    РБК с центральным ВРЗ и установленным съёмным обтекателем.     Стакан     Воспламенительно-разрывной заряд     Боевые элементы      Механизм расцепления      Дистанционный взрыватель      Центральная труба     Корпус     Командный прибор      Планка

    РБК с центральным ВРЗ (РБК-250 ЗАБ2,5М) в разрезе.     Стакан     Боевые элементы     Центральная труба с ВРЗ внутри     Корпус

    Суббоеприпасы бомбовых кассет[править]

    В качестве суббоеприпасов (боевых элементов) кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения кроме вышеописанных типов бомб имеются также специализированные бомбы в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ[1].

    АО, ОАБ — осколочная авиационная бомба. Авиабомбы основным действием которых является осколки корпуса. Калибр бомб колеблется от 0,5 до 50 кг. Они предназначены для поражения живой силы, не- и легкобронированной техники. Старые авиабомбы имеют цилиндрический корпус с жестким стабилизатором обеспечивают нерегулярное дробление, современные бомбы имеют сферическую или полусферическую конструкцию, складывающийся стабилизатор, аэродинамические устройства (приливы или лопатки), насечки для организованного дробления корпуса или уже готовые поражающие элементы.
    Бомбы с готовыми осколками изготавливаются из двух полусфер, армированных стальными шариками. Внутри корпуса имеется разрывной заряд и контактный взрыватель.
    Бомбы с насечками кроме того имеют взрыватель с замедлением. При встрече с преградой такая бомба разделяется на две части и через время, необходимое для поднятие на несколько метров, подрывается[1].

    ПТАБ — противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя, образующаяся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки, которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстоянии, называемом фокусным. Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют головодонный взрыватель с датчиком цели[1].

    ОАБ с готовыми осколками (слева) и с насечками (справа).

         Корпус      Заряд ВВ      Взрыватель      стальные шарики      стабилизатор      Прилив

    ПТАБ с головным взрывателем слева и головодонным взрывательным устройством.

         Корпус      Заряд ВВ      Взрыватель (вариант с головным взрывателем)      Датчик цели (вариант со головодонным взрывательным устройством)      Предохранительно-исполнительный механизм

    Кассетные
    Аббревиатура Изображение Тип БЧ Диаметр (мм.) Длина (мм.) Масса бомбы (кг.) Количество элементов Масса одного элемента (кг.) Примечания
    РБК-500У ОФАБ-50УД осколочно-фугасная 450 2500 520 10 50[2]Универсальная
    РБК-500 АО2,5РТМ осколочная 450 2500 504 108 2,5[2]
    РБК-500 ОАБ2,5РТМ осколочная 450 2500 500 126 2,5[2]
    РБК-500 БетАБ бетонобойная 450 2500 525 12 —[2]
    РБК-500У БетАБ-М бетонобойная 450 2495 480 10 —[2]Универсальная
    РБК-500 ПТАБ-1М противотанковая, кумулятивная 450 1954 427 268 (бронепробиваемость не менее 200мм) —[2]
    РБК-500У ПТАБ противотанковая, кумулятивная 450 2500 520 352 (бронепробиваемость не менее 200мм) —[2]Универсальная
    РБК-500У СПБЭ-Д самоприцеливающийся противотанковая 450 2485 500 15 —[2]Универсальная
    РБК-250 ЗАБ2,5М зажигательная 325 1492 195 48 2,5[2]
    РБК-500 ЗАБ2,5 зажигательная 450 1954 480 297 2,5[2]
    РБК-100 ПЛАБ-10К противолодочная 240 1585 125 6 10[2]

    Боевое применение[править]

    В 2015 году ВКС РФ применили в Сирии:

    РБК-500 с СПБЭ[7]

    Бетаб-500

    КАБ-500

    КАБ-500кр

    Каб-500С

    ФАБ-500Ш

    ФАБ-500М54

    ФАБ-500М62

    ОФАБ 250-270Т

    ОФАБ-500ШР

    КАБ-1500Л

    ОФЗАБ-500

    1. ↑ 1,001,011,021,031,041,051,061,071,081,091,101,111,121,131,141,151,161,171,181,191,201,211,22 Миропольский Ф. П., Кузнецов В. В., Саркисян Р. С., Галушко Б. И., Моисеев А. Г., Сапков В. В., Вишняков О. Л. Авиационные средства поражения / Под ред. Ф. П. Миропольского. — М.: Воениздат, 1995. — 255 с.
    2. ↑ 2,002,012,022,032,042,052,062,072,082,092,102,112,122,132,142,152,162,172,182,192,202,212,222,232,242,252,262,272,282,292,302,312,322,332,342,35 БАЗАЛЬТ. Авиабомбы, разовые бомбовые кассеты, ручные гранаты и гранатометы, минометные выстрелы. Фирменная брошюра
    3. ↑ 3,03,13,23,33,43,53,6 Оружие и технологии России. Энциклопедия ХХI век Том 10 — «Авиационное вооружение и авионика»
    4. ↑ БЕТАБ-500У
    5. ↑ Самая мощная в мире вакуумная бомба: российские испытания — Первый канал
    6. ↑ КМГУ
    7. ↑ Использование бомбовой кассеты РБК-500 СПБЭ-Д в Сирии — YouTube

    wp.wiki-wiki.ru

    ФАБ-1000 — Википедия

    Материал из Википедии — свободной энциклопедии

    (перенаправлено с «»)
    Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 февраля 2018; проверки требуют 12 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 февраля 2018; проверки требуют 12 правок.

    Авиационные бомбы (Россия) — авиационные бомбы, созданные и/или состоящие/состоявшие на вооружении (фактически и/или формально) в Российской Империи, Российской Республике, РСФСР, СССР или Российской Федерации.

    Расшифровка названия[ | ]

    Название бомбы состоит из типа бомбы (ФАБ-250М-46), её калибра в килограммах (ФАБ-250М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270, ФАБ-1500-2600ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

    Типы бомб[ | ]

    Модели и типы бомб[ | ]

    Межтиповые виды бомб[ | ]

    Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

    • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом[1]. Штурмовые бомбы могут иметь встроенное или приставное исполнение

    encyclopaedia.bid

    ФАБ-2000 Википедия

    Авиационные бомбы (Россия) — авиационные бомбы, созданные и/или состоящие/состоявшие на вооружении (фактически и/или формально) в Российской Империи, Российской Республике, РСФСР, СССР или Российской Федерации.

    Расшифровка названия

    Название бомбы состоит из типа бомбы (ФАБ-250М-46), её калибра в килограммах (ФАБ-250М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270, ФАБ-1500-2600ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

    Типы бомб

    Модели и типы бомб

    Межтиповые виды бомб

    Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

    • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом[1]. Штурмовые бомбы могут иметь встроенное или приставное исполнение[1].
    • Термостойкие (Индекс Т) — Бомбы, имеющие теплозащитную конструкцию или теплозащитную оболочку, предназначены для подвески на высотные сверхзвуковые перехватчики, типа МиГ-25 и МиГ-31.

    ФАБ с коротким корпусом

    ФАБ большого удлинения

    ФАБ толстостенная
         Детонатор      Взрывчатое вещество      Корпус

    Фугасные

    Фугасные авиабомбы (ФАБ) — это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения[1]. Масса ВВ в бомбе примерно составляет 50 %, также бомба имеет сравнительно прочный корпус для проникновения в грунт или в препятствия типа межэтажных перекрытий зданий и сооружений[1].
    Основные поражающие действия

    • Газообразные продукты взрыва имеющие большое избыточное давление
    • Ударные волны в воздухе или грунте и сейсмические волны
    • Осколки при дроблении корпуса бомбы

    Основные цели

    • Объекты тыла и коммуникаций
    • Военно-промышленные и энергетические объекты
    • Боевая техника
    • Живая сила

    Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения[1]:

    • Тупоконечная — предназначены для наиболее эффективного размещения внутри фюзеляжа. Обеспечивается сброс на около- и дозвуковых скоростях и высоте до 15-16 км[1].
    • Большого удлинения — имею обтекаемую головную часть, предназначены в основном для самолётов с наружной подвеской в том числе и сверхзвуковых. Имеют меньшее лобовое сопротивление и более устойчивы[1].
    • Толстостенные (индекс ТС) — Предназначены для действий по особо прочным целям (ж/б складов вооружения, стоянок техники, ВПП, плотин). Они отличаются более массивной и прочной головной частью, большой толщиной корпуса, и отсутствием головного очка под взрыватель и запального стакана[1].
    Принципиальная схема ОФАБ      Детонатор      Взрывчатое вещество      Корпус

    Осколочно-фугасные

    ОФАБ — осколочно-фугасная авиационная бомба представляет собой обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек (хотя на устаревших образцах их могло и не быть)[1].

    Основные цели

    Осколочно-фугасные
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    ОФАБ-100-120273130013342[2]
    ОФАБ-250Т300205023992[2]Термостойкая
    ОФАБ-250ШЛ325199126692[2]Штурмовая, надповерхностный взрыв
    ОФАБ-250-270325145626697[2]
    ОФАБ-250ШН325196626893[2]Штурмовая маловысотная
    ОФАБ-500У4002300515159[2]Универсальная
    ОФАБ-500ШР4502500509125[2]Штурмовая, с разделяющимися БЧ

    Бетонобойные и противолодочные

    БетАБ с парашютом и ракетным ускорителем      взрыватель     Взрывчатое вещество     контейнер с ракетным ускорителем      корпус

         контейнер с парашютом

    Принцип действия БетАБ с парашютом и ракетным ускорителем

    БетАБ — бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:

    • Свободного падения — предназначены для бомбометания с больши́х высот. Конструктивно близки к толстостенным фугасным бомбам.
    • С парашютом и реактивным ускорителем — предназначены для бомбометания с любых (в том числе и малых) высот. Бомба за счёт парашюта наклоняется до 60°, парашют отстёгивается и включается ракетный ускоритель[1].

    ПЛАБ — противолодочная авиабомба. Предназначена для поражения подводных лодок. Могут иметь разное исполнение. Бомбы большого калибра обычно имеют бесконтактный (гидроакустический, барометрический, дистанционный или чаще комбинированный) взрыватель, и поражают цель фугасным действием (гидродинамическим ударом) на расстоянии. Для них хорошо подходит ядерный заряд малой мощности (как пример, отечественная ПЛАБ 5Ф48 «Скальп»).

    Бомбы малого калибра обычно используются в составе кассет и имеют контактный взрыватель и кумулятивное исполнение бомбы[1].

    Бетонобойные и противолодочные
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    БетАБ-500350220047776[2]
    БетАБ-500ШП325250038077[2]Штурмовая, с реактивным ускорителем
    БетАБ-500У450248051045 ТЭ[4]
    ПЛАБ-250-120240150012361[2]

    Зажигательные и объёмно-детонирующие

    ФЗАБ     Детонатор     Взрывчатое вещество      Заряд ВВ      Патрон с фосфором      Огнесмесь      Корпус

    ОДАБ     взрыватель     диспергирующий заряд     снаряжение     вторичный (инициирующий) заряд      корпус

         контейнер с парашютом

    ЗАБ — Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Масса зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа[1]:

    • С пиротехническим зажигательным составом — используется во всех бомбах меньше 100 кг, и в некоторых с калибром более 100. Пиротехническим составом как правило является термит со связующим веществом. Корпус обычно состоит из горючего металла электрон (сплав алюминия с магнием)[1].
    • С вязкой огнесмесью — применяются для бомб калибром от 100 до 500 кг. Огнесмесью является органические горючие вещества загущённые до вязкого состояния специальными веществами (каучук, жидкое стекло, полистирол). Огнесмесь в загущённом состоянии дробится при взрыве на крупные куски, которые несколько минут горят при температуре около 1000°С. Также в конструкцию бомбы входит патрон с фосфором и небольшой заряд ВВ, после детонации, фосфор на воздухе самовоспламеняется и поджигает огнесмесь.[1]
    • ФЗАБ — фугасно-зажигательная авиационная бомба. Представляют собой комбинацию ФАБ и ЗАБ в одном корпусе. При срабатывании бомбы сначала детонирует зажигательная, а потом фугасная часть[1].
    • ЗБ — зажигательный бак. Представляют собой ЗАБ в тонкостенном корпусе без стабилизатора и без разрывного заряда ВВ. Разброс и дробление осуществляется посредством гидроудара, возникающего при ударе о преграду. Могут эффективно применяться только с малых высот[1].

    ОДАБ — объёмно-детонирующая авиабомба. Обеспечивает бо́льшую эффективность по живой силе и легкоуязвимой технике (в том числе в открытых укрытиях), чем ФАБ. При встрече с препятствием срабатывает диспергирующий заряд, разрушается корпус, дробится и разбрасывается горючее. Горючее испаряется и, смешиваясь с воздухом, образует облако топливовоздушной смеси. Через время необходимое для образования облака достаточного размера, вторичный детонирующий заряд ВВ подрывает топливовоздушную смесь[1].

    ЗАБ с пиротехническим зажигательным составом.     Детонатор      Пиротехнический состав      Термитный состав     Корпус

    ЗАБ с вязкой огнесмесью.     Детонатор     Патрон с фосфором     Огнесмесь      Заряд ВВ      Корпус

    ЗБ     Патрон с фосфором     Огнесмесь     корпус

    Зажигательные и объёмно-детонирующие
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    ЗАБ-100-1052731065106,928,5[2]
    ЗАБ-250-200325150020260[2]
    ЗБ-500ШМ5002500317260[2]
    ЗБ-500ГД5002500270-340 (в зависимости от типа огнесмеси)218-290[2]
    ФЗАБ-500М400250050086+49 (ВВ+огнесмесь)[2]
    ОФЗАБ-5004502500500250[2]
    ОДАБ-500ПМ5002280520193[2]
    АВБПМ——7100 (44000 кг. ТЭ)[5]

    Кассетные

    РБК — разовые бомбовые кассеты. Представляют собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра (до 20 кг.). Название состоит из сокращенного наименования и типа снаряжения. Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутренним отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида[1]:

    • обтюраторного типа — имеют в своей конструкции жёстко закреплённый обтюраторный диск, который после срабатывания дистанционного взрывателя и воспламенения им вышибного заряда под действием пороховых газов отделяется от стакана и перемещается внутри корпуса бомбы вместе с центральной трубой вокруг которой размещаются мелкие авиабомбы. Отделяется хвостовой конус, и боевые элементы выходят за пределы кассеты[1].
    • с центральным воспламенительно-разрывным зарядом (ВРЗ) — в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается больша́я площадь рассевания авиабомб[1].

    КМГУ — контейнер малогабаритных грузов универсальный. Предназначен для транспортировки и сброса БКФ (блоков контейнерных фронтовых) с суббоеприпасами. Сам же КМГУ во время боевого применения находится на узле подвески вооружения летательного аппарата и не сбрасывается (хотя в аварийной ситуации может быть принудительно сброшен). Конструктивно КМГУ представляет собой обтекаемый корпус с управляемыми створками, отсеками для подвески БКФ и автоматикой позволяющий регулировать интервал сброса блоков[3][6].

    РБК обтюраторного типа.     Стакан      Боевые элементы      Обтюраторный диск     Центральная труба     Вышибной заряд

    РБК с центральным ВРЗ и установленным съёмным обтекателем.     Стакан     Воспламенительно-разрывной заряд     Боевые элементы      Механизм расцепления      Дистанционный взрыватель      Центральная труба     Корпус     Командный прибор      Планка

    РБК с центральным ВРЗ (РБК-250 ЗАБ2,5М) в разрезе.     Стакан     Боевые элементы     Центральная труба с ВРЗ внутри     Корпус

    Суббоеприпасы бомбовых кассет

    В качестве суббоеприпасов (боевых элементов) кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения, кроме вышеописанных типов бомб имеются также специализированные бомбы, в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ[1].

    ОАБ (АО, ШОАБ) — осколочная авиационная бомба (авиационная осколочная, шариковая осколочная авиационная бомба). Авиабомбы основным действием которых является осколки корпуса. Калибр бомб колеблется от 0,5 до 50 кг. Они предназначены для поражения живой силы, не- и легкобронированной техники. Старые авиабомбы имеют цилиндрический корпус с жестким стабилизатором обеспечивают нерегулярное дробление, современные бомбы имеют сферическую или полусферическую конструкцию, складывающийся стабилизатор, аэродинамические устройства (приливы или лопатки), насечки для организованного дробления корпуса или уже готовые поражающие элементы.

    • Бомбы с готовыми осколками изготавливаются из двух полусфер, армированных стальными шариками. Внутри корпуса имеется разрывной заряд и контактный взрыватель.
    • Бомбы с насечками кроме того имеют взрыватель с замедлением. При встрече с преградой такая бомба разделяется на две части и через время, необходимое для поднятие на несколько метров, подрывается[1].

    ПТАБ — противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя, образующаяся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки, которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстоянии, называемом фокусным. Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют встроенное взрывательное устройство с датчиком цели[1].

    ШОАБ-0,5 с готовыми осколками-шариками (слева), и АО-2,5РТ с насечками (справа).

         Корпус      Заряд ВВ      Взрыватель      Стальные шарики      Стабилизатор      Прилив

    ПТАБ-2,5М с головным взрывателем (вверху), и ПТАБ-1М со встроенным пьезоэлектрическим взрывательным устройством (внизу).

         Корпус      Заряд ВВ      Взрыватель (вариант с головным взрывателем)      Датчик цели (вариант со встроенным взрывательным устройством)      Предохранительно-исполнительный механизм

    Кассетные
    АббревиатураИзображениеТип БЧДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Количество элементовМасса одного элемента (кг.)Примечания
    РБК-500У ОФАБ-50УДосколочно-фугасная45025005201050Универсальная[2]
    РБК-500 АО-2,5РТМосколочная45025005041082,5[2]
    РБК-500 ОАБ-2,5РТМосколочная45025005001262,5[2]
    РБК-500 БетАБбетонобойная450250052512—[2]
    РБК-500У БетАБ-Мбетонобойная450249548010—Универсальная[2]
    РБК-500 ПТАБ-1Мпротивотанковая, кумулятивная4501954427268 (бронепробиваемость не менее 200мм)—[2]
    РБК-500У ПТАБпротивотанковая, кумулятивная4502500520352 (бронепробиваемость не менее 200мм)—Универсальная[2]
    РБК-500У СПБЭ-Дсамоприцеливающийся противотанковая450248550015—Универсальная[2]
    РБК-250 ЗАБ-2,5Мзажигательная3251492195482,5[2]
    РБК-500 ЗАБ-2,5СМзажигательная45019544802972,5[2]
    РБК-100 ПЛАБ-10К противолодочная2401585125610[2]

    Боевое применение

    В 2015 году ВКС РФ применили в Сирии: РБК-500 с СПБЭ[7], Бетаб-500, КАБ-500, КАБ-500кр, Каб-500С, ФАБ-500Ш, ФАБ-500М54, ФАБ-500М62, ОФАБ 250-270Т, ОФАБ-500ШР, КАБ-1500Л, ОФЗАБ-500, ОДАБ-500ПМ, РБК-500 ЗАБ-2,5СМ .

    Примечания

    1. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Миропольский Ф. П., Кузнецов В. В., Саркисян Р. С., Галушко Б. И., Моисеев А. Г., Сапков В. В., Вишняков О. Л. Авиационные средства поражения / Под ред. Ф. П. Миропольского. — М.: Воениздат, 1995. — 255 с.
    2. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 БАЗАЛЬТ. Авиабомбы, разовые бомбовые кассеты, ручные гранаты и гранатометы, минометные выстрелы. Фирменная брошюра
    3. ↑ 1 2 3 4 5 6 7 Оружие и технологии России. Энциклопедия XXI век Том 10 — «Авиационное вооружение и авионика»
    4. ↑ БЕТАБ-500У
    5. ↑ Самая мощная в мире вакуумная бомба: российские испытания — Первый канал
    6. ↑ КМГУ.
    7. ↑ Использование бомбовой кассеты РБК-500 СПБЭ-Д в Сирии на YouTube (видео)

    Ссылки

    wikiredia.ru

    ФАБ-100 — Википедия

    Материал из Википедии — свободной энциклопедии

    (перенаправлено с «»)
    Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 февраля 2018; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 февраля 2018; проверки требуют 7 правок.

    Авиационные бомбы (Россия) — авиационные бомбы, созданные и/или состоящие/состоявшие на вооружении (фактически и/или формально) в Российской Империи, Российской Республике, РСФСР, СССР или Российской Федерации.

    Расшифровка названия[ | ]

    Название бомбы состоит из типа бомбы (ФАБ-250М-46), её калибра в килограммах (ФАБ-250М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270, ФАБ-1500-2600ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

    Типы бомб[ | ]

    Модели и типы бомб[ | ]

    Межтиповые виды бомб[ | ]

    Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

    • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом[1]. Штурмовые бомбы могут иметь встроенное или приставное исполнение

    encyclopaedia.bid

    ФАБ-250 Википедия

    Авиационные бомбы (Россия) — авиационные бомбы, созданные и/или состоящие/состоявшие на вооружении (фактически и/или формально) в Российской Империи, Российской Республике, РСФСР, СССР или Российской Федерации.

    Расшифровка названия

    Название бомбы состоит из типа бомбы (ФАБ-250М-46), её калибра в килограммах (ФАБ-250М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270, ФАБ-1500-2600ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

    Типы бомб

    Модели и типы бомб

    Межтиповые виды бомб

    Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

    • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом[1]. Штурмовые бомбы могут иметь встроенное или приставное исполнение[1].
    • Термостойкие (Индекс Т) — Бомбы, имеющие теплозащитную конструкцию или теплозащитную оболочку, предназначены для подвески на высотные сверхзвуковые перехватчики, типа МиГ-25 и МиГ-31.

    ФАБ с коротким корпусом

    ФАБ большого удлинения

    ФАБ толстостенная
         Детонатор      Взрывчатое вещество      Корпус

    Фугасные

    Фугасные авиабомбы (ФАБ) — это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения[1]. Масса ВВ в бомбе примерно составляет 50 %, также бомба имеет сравнительно прочный корпус для проникновения в грунт или в препятствия типа межэтажных перекрытий зданий и сооружений[1].
    Основные поражающие действия

    • Газообразные продукты взрыва имеющие большое избыточное давление
    • Ударные волны в воздухе или грунте и сейсмические волны
    • Осколки при дроблении корпуса бомбы

    Основные цели

    • Объекты тыла и коммуникаций
    • Военно-промышленные и энергетические объекты
    • Боевая техника
    • Живая сила

    Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения[1]:

    • Тупоконечная — предназначены для наиболее эффективного размещения внутри фюзеляжа. Обеспечивается сброс на около- и дозвуковых скоростях и высоте до 15-16 км[1].
    • Большого удлинения — имею обтекаемую головную часть, предназначены в основном для самолётов с наружной подвеской в том числе и сверхзвуковых. Имеют меньшее лобовое сопротивление и более устойчивы[1].
    • Толстостенные (индекс ТС) — Предназначены для действий по особо прочным целям (ж/б складов вооружения, стоянок техники, ВПП, плотин). Они отличаются более массивной и прочной головной частью, большой толщиной корпуса, и отсутствием головного очка под взрыватель и запального стакана[1].
    Принципиальная схема ОФАБ      Детонатор      Взрывчатое вещество      Корпус

    Осколочно-фугасные

    ОФАБ — осколочно-фугасная авиационная бомба представляет собой обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек (хотя на устаревших образцах их могло и не быть)[1].

    Основные цели

    Осколочно-фугасные
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    ОФАБ-100-120273130013342[2]
    ОФАБ-250Т300205023992[2]Термостойкая
    ОФАБ-250ШЛ325199126692[2]Штурмовая, надповерхностный взрыв
    ОФАБ-250-270325145626697[2]
    ОФАБ-250ШН325196626893[2]Штурмовая маловысотная
    ОФАБ-500У4002300515159[2]Универсальная
    ОФАБ-500ШР4502500509125[2]Штурмовая, с разделяющимися БЧ

    Бетонобойные и противолодочные

    БетАБ с парашютом и ракетным ускорителем      взрыватель     Взрывчатое вещество     контейнер с ракетным ускорителем      корпус

         контейнер с парашютом

    Принцип действия БетАБ с парашютом и ракетным ускорителем

    БетАБ — бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:

    • Свободного падения — предназначены для бомбометания с больши́х высот. Конструктивно близки к толстостенным фугасным бомбам.
    • С парашютом и реактивным ускорителем — предназначены для бомбометания с любых (в том числе и малых) высот. Бомба за счёт парашюта наклоняется до 60°, парашют отстёгивается и включается ракетный ускоритель[1].

    ПЛАБ — противолодочная авиабомба. Предназначена для поражения подводных лодок. Могут иметь разное исполнение. Бомбы большого калибра обычно имеют бесконтактный (гидроакустический, барометрический, дистанционный или чаще комбинированный) взрыватель, и поражают цель фугасным действием (гидродинамическим ударом) на расстоянии. Для них хорошо подходит ядерный заряд малой мощности (как пример, отечественная ПЛАБ 5Ф48 «Скальп»).

    Бомбы малого калибра обычно используются в составе кассет и имеют контактный взрыватель и кумулятивное исполнение бомбы[1].

    Бетонобойные и противолодочные
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    БетАБ-500350220047776[2]
    БетАБ-500ШП325250038077[2]Штурмовая, с реактивным ускорителем
    БетАБ-500У450248051045 ТЭ[4]
    ПЛАБ-250-120240150012361[2]

    Зажигательные и объёмно-детонирующие

    ФЗАБ     Детонатор     Взрывчатое вещество      Заряд ВВ      Патрон с фосфором      Огнесмесь      Корпус

    ОДАБ     взрыватель     диспергирующий заряд     снаряжение     вторичный (инициирующий) заряд      корпус

         контейнер с парашютом

    ЗАБ — Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Масса зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа[1]:

    • С пиротехническим зажигательным составом — используется во всех бомбах меньше 100 кг, и в некоторых с калибром более 100. Пиротехническим составом как правило является термит со связующим веществом. Корпус обычно состоит из горючего металла электрон (сплав алюминия с магнием)[1].
    • С вязкой огнесмесью — применяются для бомб калибром от 100 до 500 кг. Огнесмесью является органические горючие вещества загущённые до вязкого состояния специальными веществами (каучук, жидкое стекло, полистирол). Огнесмесь в загущённом состоянии дробится при взрыве на крупные куски, которые несколько минут горят при температуре около 1000°С. Также в конструкцию бомбы входит патрон с фосфором и небольшой заряд ВВ, после детонации, фосфор на воздухе самовоспламеняется и поджигает огнесмесь.[1]
    • ФЗАБ — фугасно-зажигательная авиационная бомба. Представляют собой комбинацию ФАБ и ЗАБ в одном корпусе. При срабатывании бомбы сначала детонирует зажигательная, а потом фугасная часть[1].
    • ЗБ — зажигательный бак. Представляют собой ЗАБ в тонкостенном корпусе без стабилизатора и без разрывного заряда ВВ. Разброс и дробление осуществляется посредством гидроудара, возникающего при ударе о преграду. Могут эффективно применяться только с малых высот[1].

    ОДАБ — объёмно-детонирующая авиабомба. Обеспечивает бо́льшую эффективность по живой силе и легкоуязвимой технике (в том числе в открытых укрытиях), чем ФАБ. При встрече с препятствием срабатывает диспергирующий заряд, разрушается корпус, дробится и разбрасывается горючее. Горючее испаряется и, смешиваясь с воздухом, образует облако топливовоздушной смеси. Через время необходимое для образования облака достаточного размера, вторичный детонирующий заряд ВВ подрывает топливовоздушную смесь[1].

    ЗАБ с пиротехническим зажигательным составом.     Детонатор      Пиротехнический состав      Термитный состав     Корпус

    ЗАБ с вязкой огнесмесью.     Детонатор     Патрон с фосфором     Огнесмесь      Заряд ВВ      Корпус

    ЗБ     Патрон с фосфором     Огнесмесь     корпус

    Зажигательные и объёмно-детонирующие
    АббревиатураИзображениеДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Масса ВВ (кг.)Примечания
    ЗАБ-100-1052731065106,928,5[2]
    ЗАБ-250-200325150020260[2]
    ЗБ-500ШМ5002500317260[2]
    ЗБ-500ГД5002500270-340 (в зависимости от типа огнесмеси)218-290[2]
    ФЗАБ-500М400250050086+49 (ВВ+огнесмесь)[2]
    ОФЗАБ-5004502500500250[2]
    ОДАБ-500ПМ5002280520193[2]
    АВБПМ——7100 (44000 кг. ТЭ)[5]

    Кассетные

    РБК — разовые бомбовые кассеты. Представляют собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра (до 20 кг.). Название состоит из сокращенного наименования и типа снаряжения. Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутренним отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида[1]:

    • обтюраторного типа — имеют в своей конструкции жёстко закреплённый обтюраторный диск, который после срабатывания дистанционного взрывателя и воспламенения им вышибного заряда под действием пороховых газов отделяется от стакана и перемещается внутри корпуса бомбы вместе с центральной трубой вокруг которой размещаются мелкие авиабомбы. Отделяется хвостовой конус, и боевые элементы выходят за пределы кассеты[1].
    • с центральным воспламенительно-разрывным зарядом (ВРЗ) — в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается больша́я площадь рассевания авиабомб[1].

    КМГУ — контейнер малогабаритных грузов универсальный. Предназначен для транспортировки и сброса БКФ (блоков контейнерных фронтовых) с суббоеприпасами. Сам же КМГУ во время боевого применения находится на узле подвески вооружения летательного аппарата и не сбрасывается (хотя в аварийной ситуации может быть принудительно сброшен). Конструктивно КМГУ представляет собой обтекаемый корпус с управляемыми створками, отсеками для подвески БКФ и автоматикой позволяющий регулировать интервал сброса блоков[3][6].

    РБК обтюраторного типа.     Стакан      Боевые элементы      Обтюраторный диск     Центральная труба     Вышибной заряд

    РБК с центральным ВРЗ и установленным съёмным обтекателем.     Стакан     Воспламенительно-разрывной заряд     Боевые элементы      Механизм расцепления      Дистанционный взрыватель      Центральная труба     Корпус     Командный прибор      Планка

    РБК с центральным ВРЗ (РБК-250 ЗАБ2,5М) в разрезе.     Стакан     Боевые элементы     Центральная труба с ВРЗ внутри     Корпус

    Суббоеприпасы бомбовых кассет

    В качестве суббоеприпасов (боевых элементов) кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения, кроме вышеописанных типов бомб имеются также специализированные бомбы, в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ[1].

    ОАБ (АО, ШОАБ) — осколочная авиационная бомба (авиационная осколочная, шариковая осколочная авиационная бомба). Авиабомбы основным действием которых является осколки корпуса. Калибр бомб колеблется от 0,5 до 50 кг. Они предназначены для поражения живой силы, не- и легкобронированной техники. Старые авиабомбы имеют цилиндрический корпус с жестким стабилизатором обеспечивают нерегулярное дробление, современные бомбы имеют сферическую или полусферическую конструкцию, складывающийся стабилизатор, аэродинамические устройства (приливы или лопатки), насечки для организованного дробления корпуса или уже готовые поражающие элементы.

    • Бомбы с готовыми осколками изготавливаются из двух полусфер, армированных стальными шариками. Внутри корпуса имеется разрывной заряд и контактный взрыватель.
    • Бомбы с насечками кроме того имеют взрыватель с замедлением. При встрече с преградой такая бомба разделяется на две части и через время, необходимое для поднятие на несколько метров, подрывается[1].

    ПТАБ — противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя, образующаяся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки, которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстоянии, называемом фокусным. Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют встроенное взрывательное устройство с датчиком цели[1].

    ШОАБ-0,5 с готовыми осколками-шариками (слева), и АО-2,5РТ с насечками (справа).

         Корпус      Заряд ВВ      Взрыватель      Стальные шарики      Стабилизатор      Прилив

    ПТАБ-2,5М с головным взрывателем (вверху), и ПТАБ-1М со встроенным пьезоэлектрическим взрывательным устройством (внизу).

         Корпус      Заряд ВВ      Взрыватель (вариант с головным взрывателем)      Датчик цели (вариант со встроенным взрывательным устройством)      Предохранительно-исполнительный механизм

    Кассетные
    АббревиатураИзображениеТип БЧДиаметр (мм.)Длина (мм.)Масса бомбы (кг.)Количество элементовМасса одного элемента (кг.)Примечания
    РБК-500У ОФАБ-50УДосколочно-фугасная45025005201050Универсальная[2]
    РБК-500 АО-2,5РТМосколочная45025005041082,5[2]
    РБК-500 ОАБ-2,5РТМосколочная45025005001262,5[2]
    РБК-500 БетАБбетонобойная450250052512—[2]
    РБК-500У БетАБ-Мбетонобойная450249548010—Универсальная[2]
    РБК-500 ПТАБ-1Мпротивотанковая, кумулятивная4501954427268 (бронепробиваемость не менее 200мм)—[2]
    РБК-500У ПТАБпротивотанковая, кумулятивная4502500520352 (бронепробиваемость не менее 200мм)—Универсальная[2]
    РБК-500У СПБЭ-Дсамоприцеливающийся противотанковая450248550015—Универсальная[2]
    РБК-250 ЗАБ-2,5Мзажигательная3251492195482,5[2]
    РБК-500 ЗАБ-2,5СМзажигательная45019544802972,5[2]
    РБК-100 ПЛАБ-10К противолодочная2401585125610[2]

    Боевое применение

    В 2015 году ВКС РФ применили в Сирии: РБК-500 с СПБЭ[7], Бетаб-500, КАБ-500, КАБ-500кр, Каб-500С, ФАБ-500Ш, ФАБ-500М54, ФАБ-500М62, ОФАБ 250-270Т, ОФАБ-500ШР, КАБ-1500Л, ОФЗАБ-500, ОДАБ-500ПМ, РБК-500 ЗАБ-2,5СМ .

    Примечания

    1. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Миропольский Ф. П., Кузнецов В. В., Саркисян Р. С., Галушко Б. И., Моисеев А. Г., Сапков В. В., Вишняков О. Л. Авиационные средства поражения / Под ред. Ф. П. Миропольского. — М.: Воениздат, 1995. — 255 с.
    2. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 БАЗАЛЬТ. Авиабомбы, разовые бомбовые кассеты, ручные гранаты и гранатометы, минометные выстрелы. Фирменная брошюра
    3. ↑ 1 2 3 4 5 6 7 Оружие и технологии России. Энциклопедия XXI век Том 10 — «Авиационное вооружение и авионика»
    4. ↑ БЕТАБ-500У
    5. ↑ Самая мощная в мире вакуумная бомба: российские испытания — Первый канал
    6. ↑ КМГУ.
    7. ↑ Использование бомбовой кассеты РБК-500 СПБЭ-Д в Сирии на YouTube (видео)

    Ссылки

    wikiredia.ru

    ФАБ-50 — Википедия

    Материал из Википедии — свободной энциклопедии

    (перенаправлено с «»)
    Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 февраля 2018; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 февраля 2018; проверки требуют 7 правок.

    Авиационные бомбы (Россия) — авиационные бомбы, созданные и/или состоящие/состоявшие на вооружении (фактически и/или формально) в Российской Империи, Российской Республике, РСФСР, СССР или Российской Федерации.

    Расшифровка названия[ | ]

    Название бомбы состоит из типа бомбы (ФАБ-250М-46), её калибра в килограммах (ФАБ-250М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270, ФАБ-1500-2600ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

    Типы бомб[ | ]

    Модели и типы бомб[ | ]

    Межтиповые виды бомб[ | ]

    Межтиповые виды бомб — типы бомб, особенности которых могут иметь все виды бомб.

    • Штурмовые (Индекс Ш) — бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает маловысотное (штурмовое) бомбометание, без риска повредить свой самолёт осколками (как при применении обычных бомб с мгновенным взрывателем) и исключает возможность рикошета (как при применении обычных бомб с взрывателем с штурмовым (10-240 с) замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается бо́льший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с больши́м углом[1]. Штурмовые бомбы могут иметь встроенное или приставное исполнение

    encyclopaedia.bid

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
