Многопульные патроны для нарезного оружия

Одним выстрелом двух зайцев не убить. Но вот повысить вероятность хорошенько задеть хотя бы одного из них — это вполне можно. Именно для этого придумали дробовики — однако и нарезное оружие тоже не осталось без дела. И успело наделать много шума!

Многопульные патроны на страже капиталистической родины

В конце 1870-х годов в США проводились опыты по созданию многопульных патронов .45 калибра для винтовок (патрон .45-70) и револьверов (.45 «Кольт»). В этих патронах в стандартную гильзу одна за другой заряжались три свинцовых сферических пули. Под порох в таком варианте места в гильзе оставалось немного, но и стрелять трёхпульными патронами предполагалось не дальше, чем на 100-150 ярдов.

Смысл в таких патронах был тот же, что и в дробовых — за счёт рассеивания пуль при выстреле навскидку повысить вероятность поражения цели на небольшой дальности. При этом базовое оружие сохраняло возможность стрельбы стандартными однопульными патронами на все дистанции, вплоть до самых больших. С учётом низкой скорострельности винтовок определённый смысл в этом был.

В 1901 году патроны .45-70 с тремя пулями приняли на вооружение в США для охраны тюрем. С 1902 года многопульные патроны стали поступать и в армию США — на случай подавления мятежей. С началом Первой мировой войны такие боеприпасы также закупали для обеспечения охраны военных предприятий и складов, так что их производство продолжалось до 1917 года. Согласно имеющимся данным, на дистанции 50 ярдов (45,7 метров) разброс пуль из винтовки .45 калибра в каждом выстреле составлял в среднем восемь дюймов (20 сантиметров).

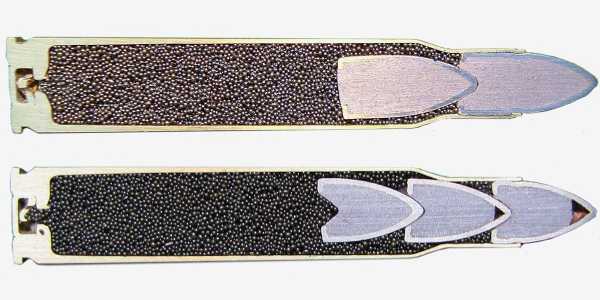

Патроны для системы Каркано в разрезе

Схожую концепцию «караульных» патронов для своих 6,5-мм винтовок системы «Каркано М1891» применяли и итальянцы. В их варианте внутри удлинённой латунной оболочки пули один за другим размещались несколько цилиндрических свинцовых сегментов, а сама оболочка имела продольные надрезы. При выстреле после выхода из ствола оболочка пули разрушалась, и сегменты пули разлетались каждый по своей собственной траектории, создавая желаемый эффект дробовика. Такие патроны также использовали для охраны важных объектов и подавления беспорядков.

Программа «Залп» и другие

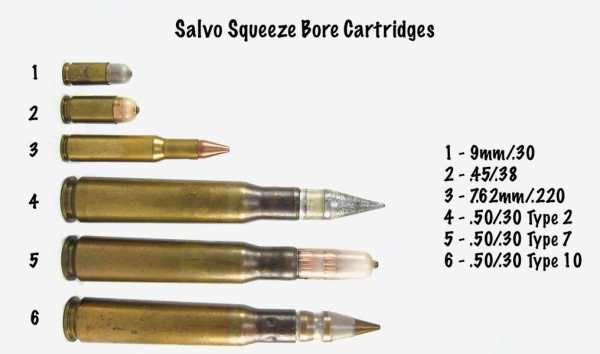

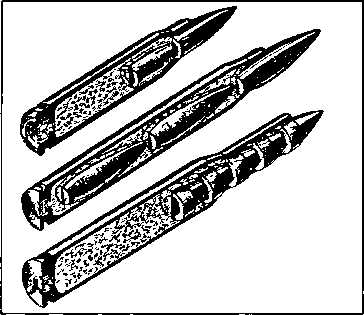

В пятидесятые годы в США в рамках программы SALVO снова открыли, что для поражения цели в реальных условиях боя лучше выпустить в неё не одну большую пулю, а несколько штук поменьше и с некоторым рассеиванием. Для этого имелись два основных варианта — стрельба очередью с высоким темпом или  многопульные  патроны.

Было создано довольно много опытных вариантов дуплексных (с двумя пулями) и триплексных (с тремя пулями) патронов на базе гильз .30-06 и 7,62×51 НАТО, но до серии они так и не дошли. Малая эффективная дальность стрельбы ограничивала их применение, а потенциальная возможность быстро перейти с многопульного патрона на однопульный для стрельбы на средние и большие дальности, просто сменив магазин, пользователям казалась не очень перспективной.

В итоге всё вылилось в принятие на вооружение обычного патрона уменьшенного калибра 5,56×45 мм и автомата М16 под него.

Правда, идея многопульных патронов не умерла — её снова откопали в конце 1980-х годов в рамках программы ACR (Adaptive Combat Rifle). Тогда компания «Кольт» представила на испытания модернизированный вариант М16, стрелявший как стандартными патронами калибра 5,56 мм, так и двухпульными.

На вооружении

В середине 1970-х годов к идее многопульных боеприпасов вернулись в СССР. В рамках работ по высокотемповым авиационным пулемётам калибров 7,62 и 12,7 мм военные потребовали создать к ним трёх- и пятипульные патроны калибра 7,62 мм и двухпульные калибра 12,7 мм. Согласно сделанным в 1976 году расчётам, применение таких патронов должно было повысить эффективность пулемётного огня в среднем в полтора раза.

Результатом работ стал принятый в 1982 году на вооружение ВВС СССР двухпульный патрон 12,7 мм 1СЛ, снаряжавшийся двумя пулями массой 31 грамм каждая.

Такой внушительной пилюли вполне хватало, чтобы надёжно поражать не только пехоту, но и небронированную технику — например, грузовики.

А вот в 7,62-мм патронах даже двухпульный вариант признали неперспективным из-за слишком малой массы пули.

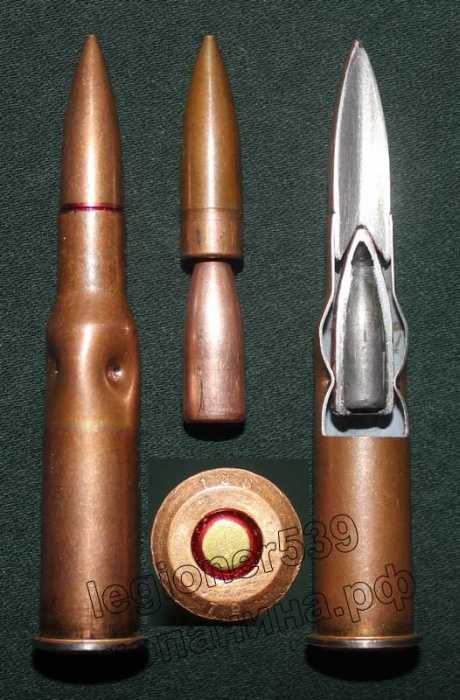

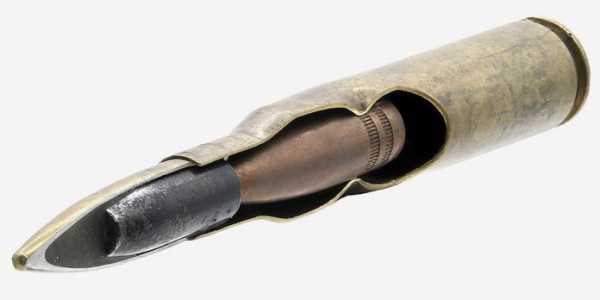

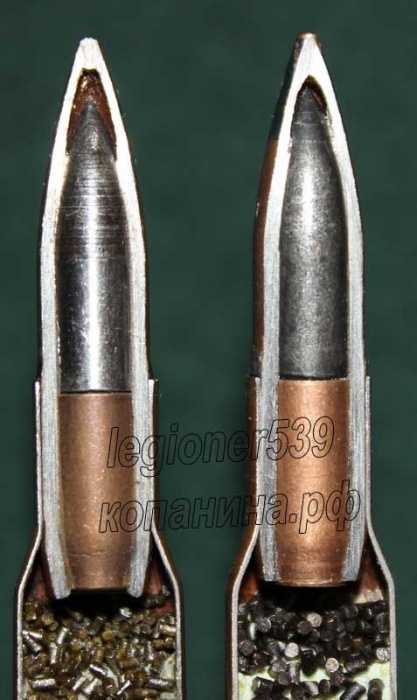

Патрон 12,7 1СЛТ (фото memo-randum.net)

Патроны 12,7 мм 1СЛ и 1СЛТ (трассирующий) состояли на вооружении в СССР и России вплоть до 2010 года. А в постсоветский период двухпульные патроны приняли на вооружение российских спецслужб вместе с 12,7-мм автоматом АШ‑12.

Летающие колпачки

В 1960-е годы австралиец Рассел Робинсон предложил оригинальную комбинацию многопульного патрона и системы Герлиха с коническим стволом. Он резонно предположил: чтобы несколько пуль смогли поместиться в обычный патрон одна за другой, они должны быть короткими и лёгкими — а это означало плохую баллистику. Поэтому требовалось, чтобы после разгона в стволе пули сжимались, уменьшая свой калибр, тем самым снижая сопротивление воздуха и повышая пробивную способность.

Робинсон даже смог убедить в перспективности этой идеи знаменитую фирму «Кольт», где выпустили патроны на базе гильз 9×19 «Люгер» (с уменьшением калибра в дульной части ствола до 7,62 мм), 7,62×51 НАТО (с уменьшением до 5,6 мм) и 12,7×99 «Браунинг» (с уменьшением до 7,62 мм). Чтобы колпачки не рассыпались до выстрела, их закатывали в общий пластиковый чехол.

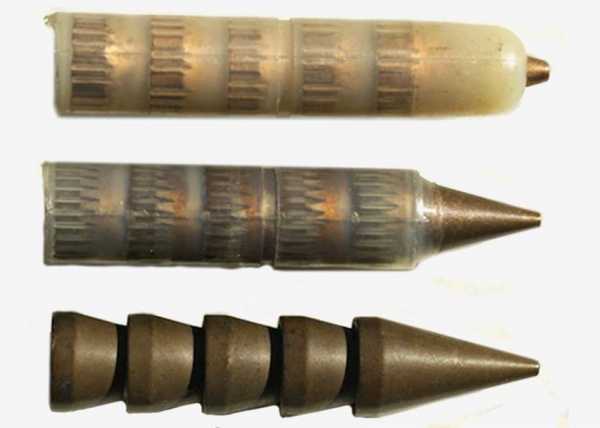

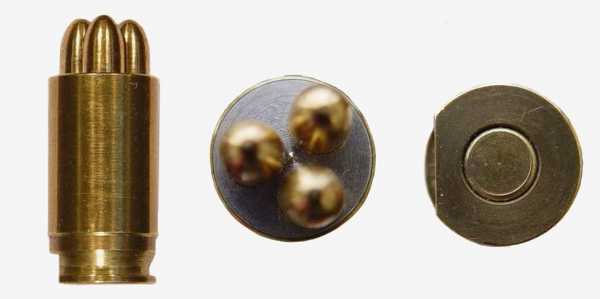

Пистолетный патрон 9×19 мм SSB имел три пули в виде латунных колпачков массой примерно 2,1 грамма каждая, с начальной скоростью около 400 м/с при вылете из ствола пистолета-пулемёта УЗИ с коническим адаптером на дульной части. На дистанции 15 метров при стрельбе из УЗИ максимальное рассеивание пуль в каждом выстреле составляло около 15 сантиметров, на 40 метрах доходило до метра.

Из всех протестированных вариантов реальное применение получили только патроны 12,7 мм, снаряжавшиеся пятью пулями каждый и ограниченно использовавшиеся американцами на речных катерах, действовавших в поддержку спецназа в годы войны во Вьетнаме. На типичных для речных операций небольших дальностях 12,7-мм «Браунинг» с его 600 выстрелами в минуту превращался практически в аналог «Минигана», выпуская по джунглям по 50 7,62-мм пуль в секунду.

И об экзотике

Все перечисленные выше системы отличались тем, что выпускали по несколько пуль через один ствол. Однако были образцы, в которых один патрон одновременно выстреливал несколько пуль через несколько стволов.

Наиболее известной экзотикой был автомат SPIW американской компании H&R, использовавший патроны типа «траунд» с пластиковой гильзой треугольного сечения конструкции Дардика. Каждый патрон снаряжался тремя подкалиберными пулями-стрелами, которые при выстреле отправлялись в полёт, каждая по своему каналу ствола, просверленному в одном толстом ствольном блоке.

Этот автомат был самым тяжёлым среди конкурентов по программе и первым выбыл из конкурса.

Впрочем, если вы думаете, что три ствола — это много, то вы ошибаетесь. В разное время патроны для залповой стрельбы сразу несколькими пулями, расположенными бок о бок, разрабатывались в США, Чехословакии, Бельгии.

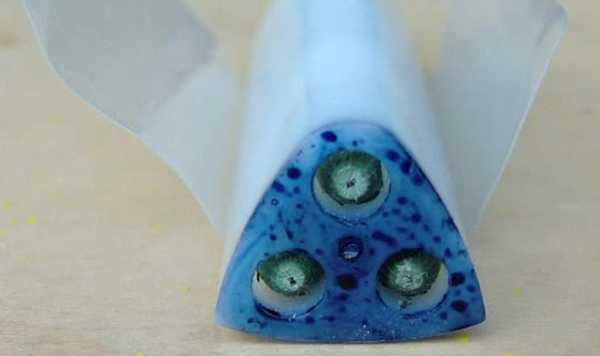

Чехословацкий вариант патрона

Один из наиболее суровых вариантов такой системы предложил некий Ширникер в 1970-х годах. Его патрон на базе гильзы 9×19 «Люгер» вмещал целых семь пуль калибром 2,9 мм и массой менее грамма каждая: одна в центре и шесть по кругу. У пистолета, соответственно, было семь стволов в едином кожухе. Дульная энергия каждой пульки составляла около 30 Дж. При этом все стволы кроме центрального имели изгиб около казённой части — чтобы разводить траектории пуль в стороны от оси, оставляя их при этом более или менее параллельными.

Как и все остальные разработки этого конструктора, данная система залпового огня на базе пистолета«Парабеллум» также осталась лишь опытной.

При грамотном подходе двухпульные патроны вполне имеют право на жизнь. Ну а если вам нужно за один выстрел выпустить больше поражающих элементов — тут уже нужно смотреть в сторону дробовиков или оружия, стреляющего осколочными боеприпасами.

/Рудольф Максимов, warhead.su/

army-news.ru

Многопульный патрон

Изобретение относится к боеприпасам для стрелкового оружия, в частности к многопульным патронам. Многопульный патрон содержит гильзу с капсюлем-воспламенителем, метательный пороховой заряд и несколько пуль. Пули расположены в гильзе друг за другом, с размещением головной части второй пули и каждой последующей в выемке, выполненной в торцевой части предыдущей пули. Сопрягаемые поверхности выемки и головной части пули выполнены конусными с большим углом конусности в выемке. Во всех пулях, кроме первой, выполнен сквозной продольный канал с последовательным увеличением его поперечного сечения. Диаметр продольного канала во второй пуле выбран равным 0,08-0,12 калибра пули, а для каждой последующей пули он выбран согласно следующей зависимости , где n - порядковый номер пули. Достигается стабильная характеристика начальной скорости каждой пули. 1 з.п. ф-лы, 2 ил.



Изобретение относится к боеприпасам для стрелкового оружия, в частности, к многопульным патронам.

Крупным направлением в развитии боеприпасов для стрелкового оружия стала разработка многопульных патронов. Активно принцип многопульности разрабатывался после Второй мировой войны и особенно широко в Западной Германии. Проведенный анализ показал, что залповый выстрел несколькими пулями гораздо эффективнее поражает цель, чем очередь из тех же нескольких пуль. В 1953 году Генрих Бромбахер запатентовал конструкцию двухпульных (дуплекс) и трехпульных (триплекс) винтовочных патронов. Пули в патроне располагаются последовательно "в затылок" друг другу. При этом в двухпульном патроне обе пули удалось скомпоновать в габаритах стандартной гильзы, а в трехпульном патроне была применена специальная удлиненная гильза (Патент FR №1107424, опубл. 30.12.1955 г.).

Известен 7,62-мм двухпульный патрон НАТО M198, принятый на вооружение американской армии в 1964 году. Он был разработан в рамках выполнения программы ACR (боевая винтовка будущего). Патрон предназначен для повышения эффективности стрельбы на сравнительно небольших дистанциях (до 200 м) и не заменяет других патронов калибра 7,62 мм, а дополняет их. Повышение эффективности стрельбы достигается за счет увеличения количества пуль и их определенного рассеивания, расширяющего поражаемую область. Передняя пуля имеет выемку в хвостовой части, куда входит головная часть задней пули. Из-за частичного нарушения обтюрации пороховых газов и попадания их в межпульное пространство передняя пуля получает большую начальную скорость (850 м/с), чем задняя (790 м/с), что ведет к несовпадению центров рассеивания пуль. Кроме того, плоскость среза задней пули наклонена под углом 4,5 градуса к поперечной плоскости, в результате чего задние пули имеют большее рассеивание по сравнению с передними (Г.А.Данилин, В.П.Огородников, А.Б.Заволокин. Основы проектирования патронов к стрелковому оружию. Балт. гос. техн. ун-т. СПб., стр.67-68 - прототип).

В СССР для стрельбы из 12,7-мм авиационного пулемета ЯкБ-12,7 для поражения живой силы, легкобронированных наземных целей, а также для корректировки огня и целеуказания на дальности до 1000 м были приняты на вооружение двухпульные патроны: 12,7 1СЛ гл. (индекс 9-А-4012) и 12,7 1СЛТ гл. (индекс 9-А-4427).

Недостатком приведенных выше аналога и прототипа является отсутствие стабильных характеристик по начальной скорости пули для каждой группы пуль, что особенно остро проявляется при разработке многопульных патронов с дозвуковой начальной скоростью пуль. Эти обстоятельства в значительной степени оказывают негативное влияние на характеристики по рассеиванию пуль при стрельбе.

Задачей предлагаемого изобретения является обеспечение стабильных характеристик по начальной скорости для каждой группы пуль многопульного патрона с дозвуковой начальной скоростью пуль и улучшение характеристик по рассеиванию пуль при стрельбе.

Решение поставленной задачи достигается тем, что в многопульном патроне для стрелкового оружия, содержащем гильзу с капсюлем-воспламенителем, метательный пороховой заряд и не менее двух пуль, расположенных в гильзе друг за другом, с размещением головной части второй пули и каждой последующей в выемке, выполненной в торцевой части предыдущей пули:

- сопрягаемые поверхности выемки и головной части пули выполнены конусными с большим углом конусности в выемке;

- во всех пулях, кроме первой, выполнен сквозной продольный канал с последовательным увеличением его поперечного сечения;

- диаметр продольного канала во второй пуле выбран равным 0,08-0,12 калибра пули, а для каждой последующей пули он выбран согласно следующей зависимости где n - порядковый номер пули.

Вышеизложенное поясняется чертежами, где:

- на фиг.1 показано продольное сечение трехпульного патрона;

- на фиг.2 показан укрупненный фрагмент головной части пули, размещенной в выемке предыдущей пули.

Конструкцию предложенного авторами многопульного патрона рассмотрим на примере трехпульного патрона. Он содержит гильзу с капсюлем-воспламенителем 1, метательный пороховой заряд 2 и пули 3, 4 и 5. Пули расположены в гильзе друг за другом. В торцевой части каждой пули выполнена выемка 6. Головная часть 7 второй пули 4 размещена в выемке 6, выполненной в торцевой части первой пули, головная часть 7 третьей пули 5 размещена в выемке 6, выполненной в торцевой части второй пули и т.д. Сопрягаемые поверхности головной части пули 8 и выемки 9 выполнены конусными с большим углом конусности (α21) в выемке. Во второй и третьей пулях выполнен сквозной продольный канал 10 и 11 соответственно. Диаметр продольного канала во второй пуле выбран равным 0,08-0,12 калибра пули, а в третьей пуле он составляет .

При выстреле после накола бойком капсюля-воспламенителя форс пламени поджигает пороховой заряд. При достижении в гильзе давления форсирования пули поочередно начинают движение по каналу ствола. Наличие продольного сквозного канала во второй и последующих пулях способствует разъединению пуль в канале ствола друг от друга и наличию между ними газового буфера. Пули поочередно покидают канал ствола с различной начальной скоростью. В процессе отработки патрона с дозвуковой начальной скоростью были выявлены оптимальные размеры продольного канала в пулях, которые позволяют стабилизировать величину начальной скорости каждой группы пуль многопульного патрона и, как следствие этого, улучшить характеристики по рассеиванию пуль при стрельбе.

Предложенные технические решения были проверены при разработке 12,7 мм трехпульного патрона с дозвуковой начальной скоростью пуль с положительными результатами.

1. Многопульный патрон для стрелкового оружия, содержащий гильзу с капсюлем-воспламенителем, метательный пороховой заряд и не менее двух пуль, расположенных в гильзе друг за другом, с размещением головной части второй пули и каждой последующей в выемке, выполненной в торцевой части предыдущей пули, отличающийся тем, что в нем сопрягаемые поверхности выемки и головной части пули выполнены конусными с большим углом конусности в выемке, и во всех пулях, кроме первой, выполнен сквозной продольный канал с последовательным увеличением его поперечного сечения.

2. Многопульный патрон для стрелкового оружия по п.1, отличающийся тем, что в нем диаметр продольного канала во второй пуле выбран равным 0,08-0,12 калибра пули, а для каждой последующей пули он выбран согласно следующей зависимости , где n - порядковый номер пули.

findpatent.ru

Многопульные патроны

История создания и отработки 12,7-мм и 7,62-мм многопульных патронов и сложна и интересна и поучительна. Подробно она изложена в четвёртой книге монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинова, на материалах которой, в основном, и основан этот краткий обзор.

10 фото via

История создания и отработки 12,7-мм и 7,62-мм многопульных патронов и сложна и интересна и поучительна. Подробно она изложена в четвёртой книге монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинова, на материалах которой, в основном, и основан этот краткий обзор.

История многопульных «авиационных» патронов начинается 13 февраля 1975 года, когда Главное Управление ВВС МО направила в адрес Главного Управления опытных работ (ГУОР) МОП и в ЦНИИТОЧМАШ, с копиями в Конструкторское Бюро машиностроения, г. Тула (КБП), ЦКИБ СОО и КБ им. Миля, письмо: «Во исполнение решения [ВПК] от 04.12.1974 г., направляю на согласование ТТТ на создание высокотемпного пулемётного комплекса для вооружения вертолётов…» (шифр «Теоретик»). К письму прилагались утверждённые заказчиком и согласованные с ЦКИБ СОО и КБП тактико-технические требования (ТТТ). Судя по датам согласования, инициатива разработки этих ТТТ исходила от ЦКИБ СОО.

По ОКР «Теоретик», с обязательными в таких случаях оговорками, предусматривалось создание 12,7-мм пятипульного и 7,62-мм трёхпульного патронов для новых тульских 4-х ствольных пулемётов ТКБ-063 и ТКБ-621, впоследствии получивших названия ЯкБ-12,7 (9-А-624) и ГШГ-7,62 (9-А-622). Сразу ОКР… Сжатые сроки… При этом, никаких предварительных исследований ЦНИИТОЧМАШ в виде НИР не было и «задел» по этому предмету был равен нулю. Но «тема» была выдана, практически, принудительно! И как только назначенный ответственным исполнителем ЦНИИТОЧМАШ не «выдвигал обоснованные возражения», работы начались.

Важный вопрос: откуда и почему эта тема приобрела такую важность и импульс?

Разработка обоих пулемётов в Туле официально была начата ещё в 1968 году. Проработка и исследование вариантов, конечно были проведены раньше, поскольку информация о работах за рубежом имелась. Время Вьетнамской войны. В американской армии на вооружение в 1956 году поступает 20-мм шестиствольная авиационная пушка «Вулкан» (M61 Vulcan), в 1960 году – 7,62-мм шестиствольный пулемёт Миниган.

7,62-мм пулемёт M134 Minigun 1960-х годов.
Оба образца – с очень высоким темпом стрельбы: до 6 тыс. выстрелов в минуту. Причём в расчётах наших «эффективщиков» того времени для них принимался темп стрельбы равный 8 тысячам, поскольку считалось, что конструкция оружия позволяет достичь такого темпа. Назначение и основное применение – для вооружения вертолётов и штурмовой авиации, Вьетнамский театр боевых действий. Против скопления пехоты и по слабо защищённым целям типа «автомобиль» и прочее.

GAU-17/A – один из современных вариантов 7,62-mm Minigun. Фотография 2006 года.

У военных в то время была очень популярна теория «ливня огня». И необходимость создания боевого вертолётного комплекса по принципу «летающей БМП», оснащённой высокотемпным стрелково-пушечным вооружением не вызывала сомнений. Отставание советских разработок в этом направлении было необходимо не только срочно ликвидировать, но и сделать свою систему «лучше», разумеется. Такое вот соревнование в скорострельности, плотности «ливня» пуль, применительно к оружию…

Но проблема в том, что выбранная по весовым и другим конструктивным соображениям схема наших пулемётов четырёхствольными, без электропривода – в итоге позволила достичь темпа стрельбы «лишь» в 4 – 5 тысяч выстрелов в минуту (в нормальных условиях). Чего было явно не достаточно, чтобы опередить. Именно поэтому и возникло, сначала, предложение, а затем – настоятельное требование создать многопульные боеприпасы и, таким образом, получить фантастическую эквивалентную плотность огня. Представьте: 5-пульный боеприпас при 5 тысячах выстрелов/мин = 25 тысяч!!! Даже трёх- и двухпульные варианты сулили, по расчётам, существенное преимущество и эффективность.

Кстати, об эффективности многопульных. В разных источниках приводятся практические одинаковые цифры о превосходстве в эффективности поражения целей для двухпульных патронов. Которые взяты из расчётов 1976 года отдела эффективности ЦНИИТОЧМАШ, выполненных в рамках ОКР «Теоретик». Вот эти цифры, рассчитанные для стрельбы двухпульными опытными патронами из 4-х ствольных пулемётов ГШГ и ЯкБ, установленных в подвесной гондоле вертолёта (типа Ми-24):

Действительно, повышение эффективности должно составлять 1,3 – 1,7 раза. Теми же расчётами было определено, что «по критерию «стоимость-эффективность» пулемётный комплекс с двухпульными патронами превосходит штатный [дешевле] в 1,2 – 1,5 раза».

Всё просто замечательно! Только вот в том же отчёте было указано, что эти цифры верны для расчётов «без учёта влияния противодействия противника». И далее: «расчёты специалистов КБ им. Миля при учёте огневого противодействия противника показали, что при стрельбе по цели «Пехотное подразделение» преимущество двухпульных патронов по отношению к штатным патронам составляет: калибра 7,62 мм – 13 %, калибра 12 мм – 17 %». То есть, если вертолёт вынужден совершать противозенитные или другие манёвры при стрельбе, «уходя» от огня противника, то эффективность резко снижалась. Это важно знать для понимания дальнейшей судьбы концепции «ливня огня» и этих образцов вооружения…

Итак, в 1975 году ЦНИИТОЧМАШ была выдана ОКТ «Теоретик». В ходе работ значительное время и усилия пришлось приложить для обоснования и доказательства позиции патронщиков, что создать 3-х и 5-ти пульные патроны в заданных габаритах и требованиях по энергии пуль на дистанции 1000 метров конструктивно невозможно. В итоге, были разработаны опытные варианты патронов: 12,7-мм двухпульный 1СЛ в латунной гильзе, получивший индекс ВВС «9-А-4012» и 7,62х54-мм двухпульный патрон получивший индекс ВВС «9-А-4011».

Подробно история разработки этих патронов изложена в четвёртой книге «Современные отечественные патроны, хроники конструкторов» монографии В.Н. Дворянинова «Боевые патроны стрелкового оружия», где этой теме посвящена целая глава, содержащая не только изложение истории их создания, но и большое количество чертежей, схем, результатов испытаний.

В период с 30.05…31.08.1977 года для проверки соответствия ТТТ опытных авиационных комплексов (пулемётов и патронов),уже на этапе технического проекта, в ЦНИИТОЧМАШ были изготовлены опытные партии двухпульных патронов и проведены их испытания. Обе партии опытных патронов при приёмо-сдаточных испытаниях удовлетворили требованиям чертежа по весовым и геометрическим параметрам, баллистическим характеристикам и кучности стрельбы из баллистического оружия. Результаты испытаний обеих партий двухпульных патронов из пулемётов ТКБ-621 и ТКБ-063 при сдаче технического проекта также оказались положительными.

А 17.07.1978 г. чертежи 12,7-мм патрона 1СЛ были утверждены ПЗ 493 (Представительство Заказчика) с припиской: «На опытную партию для государственных испытаний».

Но, примерно в этот же период, произошли достаточно важные для нашей истории события: в 1977 году оба опытных 4-х ствольных пулемёта были приняты на вооружение. Тульские оружейники, КБП и ЦКИБ СОО, предъявили на государственные испытания разработанное оружие. В «комплекте» со штатными 12,7х108-мм и 7,62х54-мм патронами. Пулемёты получили индексы ВВС 9-А-624 и 9-А-622 соответственно. История разработки и «доводки» оружия, сама по себе, весьма интересна и сложна. Конструкторам пришлось последовательно решить большое количество серьёзных проблем с надёжностью, живучестью, технологичностью и прочее.

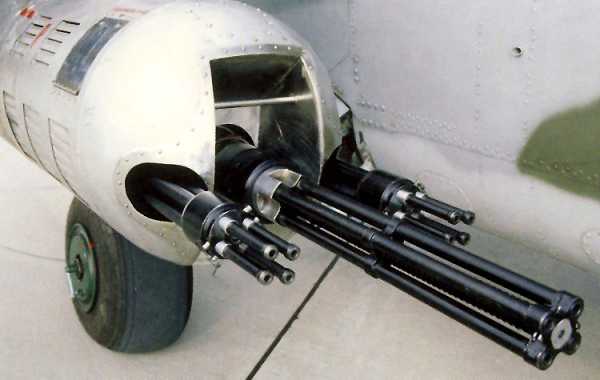

Фото Пулемёты ГШГ-7,62 и ЯкБ-12,7 в подвесной вертолётной гондоле ГУВ-8700.

Пулемёт ЯкБ-12,7 в дистанционной подвижной установке УСПУ-24.

Но как повлияло принятие пулемётов на вооружение на патронщиков, продолжавших разработку двухпульных патронов? Достаточно для того, чтобы об этом упоминать:

Во-первых, теперь во всех испытаниях допустимо было использовать только ставшие штатными образцы оружия и конструкция оружия уже не подразумевала возможности доработки пулемётов для «согласования» работы комплекса оружие-патрон;

Во-вторых, конструкция 7,62-мм пулемёта ГШГ претерпела настолько значительные изменения (никак не согласованные с ЦНИИТОЧМАШ, как головным и ответственным исполнителем) в части устройства газового двигателя автоматики, что в 1978 году испытания опытных патронов на этих пулемётах были сорваны, поскольку «поставленные КБП пулемёты с новым индексом 9-А-622 при контрольной проверке по ОТТ ВВС-65 при стрельбе при температуре минус 60 °С не обеспечили возможность стрельбы опытными патронами… Сложившееся обстоятельство с пулемётами 9-А-622 привело к невозможности проведения предварительных испытаний опытных 7,62-мм двухпульных патронов и изготовления полигонной партии патронов для государственных испытаний». Банально не хватало энергетики порохового заряда опытных патронов для раскрутки блока стволов «новым и значительно упрощённым» газовым приводом автоматики доработанного пулемёта ГШГ;

В-третьих, траектория пуль опытных двухпульных патронов не сопрягалась со штатными 12,7-мм патронами из-за разной баллистики. А прицельный комплекс вертолёта МИ-24 (бортовой вычислитель ВСБ-24) был «настроен» на ставшие в одночасье штатными пулемёты, под штатные патроны и соответствующую баллистику.

По итогам испытаний, опытные двухпульные 12,7-мм патроны удовлетворили ТТТ практически по всем требованиям, включая надёжность функционирования оружия. При этом, по ним оставалось достаточное количество технических, технологических и организационных вопросов. Это и «затяжные» выстрелы, и порох, и капсюли, и герметизация и вообще значительно более сложные, по сравнению с «сухопутными» требования ВВС (ОТТ ВВС-65 и ОТ ВВС-76), не привычные патронным заводам, с их отработанными технологиями по «сухопутным» стандартам. Ведь 12,7-мм патрон был, прежде всего, штатным «сухопутным» патроном!

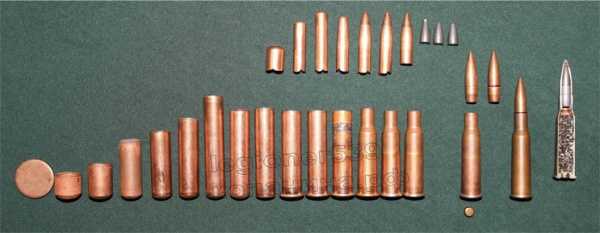

Осталось объяснить – почему стальная лакированная гильза так и не стала штатной для 12,7-мм патронов.

В принципе, её разработку вели КБАЛ (г. Климовск) и Ульяновский машиностроительный завод. Когда в 1981 году начинался новый этап, в рамках ОКР «Дубль», ЦНИИТОЧМАШ планировал использовать в своей разработке двухпульного патрона (который получил название 1СЖ) уже практически готовую, так сказать штатную металлическую гильзу. Первые партии опытных стальных гильз проверялись стрельбой на прочность и надёжность функционирования из пехотного пулемёта обр. 1938/46 гг. (ДШКМ) и из авиационного пулемёта А-12,7А. При проведении контрольных испытаний в ЦНИИТОЧМАШ в IV кв. 1969 г. при стрельбе из пулемёта ДШКМ было получено повышенное количество задержек из-за вылета патронов из звена ленты. По прочности и всем остальным характеристикам 12,7-мм патроны со стальной гильзой удовлетворили ТТТ. Поэтому в совместном заключении ЦНИИТОЧМАШ и ПЗ 2321 по результатам испытаний патроны со стальной гильзой были рекомендованы для серийного производства при условии применения и утверждения для пулемёта ДШКМ ленты, применяемой в опытном пехотном пулемёте НСВ-12,7, вместо штатной ленты.

В начале 1970-х гг. пулемёты НСВ-12,7 и НСВТ были приняты на вооружение Сухопутных войск. В 1977 году в ТУ на приёмку 12,7-мм патронов было введено испытание их стрельбой из пулемёта НСВТ (танкового варианта пулемёта НСВ-12,7). Вариант со стальной гильзой полностью удовлетворял требованиям и решением ГРАУ от 27.11.1978 года была утверждена конструкторская документация на 12,7-мм патрон со стальной лакированной гильзой.
Никто не предвидел неразрешимых сложностей именно со стороны гильзы.

Однако во время испытаний опытных патронов 1СЖ в III квартале 1981 года случилась большая неприятность – «при температуре выдержки пулемёта с боекомплектом при минус 60°С получается высокий процент гильз с продольными трещинами по дульцу и, частично, по скату – 60,9 %, на латунных гильзах патронов 1СЛ трещин нет». В нормальных условиях также было зафиксировано недопустимо высокий процент гильз с трещинами по скату и дульцу. Стали разбираться. Выяснилось:

«Сопоставление чертёжных геометрических размеров патронников пулемётов ДШКМ, НСВ-12,7 и 9-А-624 показывает, что патронники пулемётов НСВ-12,7 и 9-А-624, разработчиком которых является ЦКИБ СОО, имеют различные размеры в районе размещения части ската и дульца гильзы. Наличие на пулемёте 9-А-624 больших относительных радиальных зазоров между гильзой и патронником и резкого перепада диаметров патронника в месте расположения дульца гильзы приводит при стрельбе к значительным неравномерным по длине радиальным деформациям и переобжиму дульца гильзы. Пластические свойства металла латунной гильзы штатных 12,7-мм патронов обеспечивают такую степень деформации и гильза не разрушается. Стальная гильза, особенно при отрицательных температурах, таких радиальных деформаций не выдерживает, вследствие чего в этой зоне образуются продольные трещины.

Таким образом, причиной продольных трещин на дульце стальной лакированной гильзы 12,7-мм двухпульного патрона 1СЖ являются большие радиальные зазоры, предусмотренные чертежом патронника серийного пулемёта 9-А-62».

Разница в размерах действительно оказалась значительной: диаметр патронника в этом месте у ДШКМ составляет, мм: 14,08, у НСВ-12,7 – 14,28, у ЯкБ-12,7 – 14,78. Кроме этого, величины зеркальных зазоров (между дном гильзы и зеркалом затвора) у всех пулемётов также разные. У ДШКМ – от минус 0,02 мм. до плюс 0,008 мм.; у ЯкБ-12,7 – до 0,5 мм. Это очень существенная разница. Соответственно, условия функционирования гильзы в каждом из пулемётов РАЗНЫЕ.

Оружейники, конечно, отказались вносить изменения в свои чертежи. Поскольку эти удивительные размеры появились не просто так и не в результате ошибки или недосмотра. Да и оружие было принято на вооружение, не отзывать же готовые пулемёты?

Вот как сегодня (в 2015 году) объясняет причины проблем с поперечными обрывами гильз автор монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинов, в те годы начальник отдела №23, являвшимся головным и ответственным исполнителем по ОКР «Дубль»:

«Теоретически, в начале выстрела гильза под действием давления пороховых газов на её дно отбрасываются назад, выбирая зеркальный зазор. Точнее – после того, как пуля сдвинулась, давление газов на дно гильзы намного превышает давление на стенки ската гильзы в направлении к дулу. В итоге гильза должна начать смещаться в направлении дна, выбирая зеркальный зазор. Должна, но, как говорится, не обязана Этот процесс происходит в небольшой промежуток времени после преодоления извлекающего пулю усилия (давления распатронирования).

Пока давление внутри гильзы возрастает до уровня извлекающего пулю усилия, гильза остаётся неподвижной в продольном направлении и под действием давления газов раздувается в радиальном направлении и начинает прижиматься к стенкам патронника. Причём этот процесс начинается с дульца и верхней части корпуса гильзы, где толщина стенок минимальная. К моменту начала выхода пули из дульца, сила прижатия гильзы к стенкам патронника может быть уже такой большой, что сила удержания гильзы силами трения в продольном направлении превышает усилие от давления газов на дно гильзы и отбрасывания гильзы назад не происходит. Её как-бы защемляет в верхней части. И гильза начинает растягиваться в продольном направлении, выбирая не только зеркальный зазор, но и упругую деформацию узла запирания в осевом направлении.

Возможное наибольшее давление распатронирования в 12,7-мм патронах могло достигать величины 452 кг/см2. Этого вполне достаточно для того, чтобы мягкая и тонкостенная латунная гильза прижалась к стенкам патронника на большой длине к моменту распатронирования и не могла быть отброшена газами назад. А в сочетании с увеличенным на авиационных пулемётах зеркальным зазором это, скорее всего, приводило к отдельным случаям поперечных обрывов гильз при выстреле, что совершенно недопустимо в многоствольных системах. Вот и надумали конструкторы решить проблему самым простым способом – уменьшением длины контакта гильзы с патронником в начальный период её деформации путём расточки патронника в «проблемном» месте — в районе дульца и начала ската».

yap-helper.ru

ЯкБ- 12,7

oldcolony 20-04-2010 12:24

Изучал такой на военнной кафедре. Офицеры не очень хорошо про него отзывались- на реальных дистанциях боя попасть из него было тяжко. Потом их заменили на 30-миллиметровые орудия- вот то была вещь.

mpopenker 20-04-2010 12:59
quote:
Originally posted by oldcolony:

Офицеры не очень хорошо про него отзывались



в войсках ЯкБ часто расшифровывали как "ЯкоБы работает" sakstorp 21-04-2010 12:31

А нету ли у коллег какой инфы о двупульном патроне, упоминавшимся в статье, очень интересно, что за зверь?

Covrovetz 21-04-2010 01:20

"ЯкБ","ГШГ" - одна хрень только разных размеров.
Интересно как о ГШГ в войсках тогда отзывались, если дистанция поражения из "ЯкБ" была маловата?

kvantun 21-04-2010 11:46
quote:
А нету ли у коллег какой инфы о двупульном патроне, упоминавшимся в статье, очень интересно, что за зверь?

инфы нет нет , есть его фото в разрезе правда в никаком качестве .

oldcolony 21-04-2010 12:39
quote:
Интересно как о ГШГ в войсках тогда отзывались, если дистанция поражения из "ЯкБ" была маловата?

ГШГ- это ж для Кашек морских? Там вообще пулемет "шоб було"- типа контрабандистов попугать, чтобы топить не сразу. А Як-Б ставили на "крокодилы" 24-тые, и рассказывали так (по Афгану)- стреляем- вокруг цели все в пыли- а в ответ лупить не перестают.sakstorp 21-04-2010 16:05
quote:
инфы нет нет , есть его фото в разрезе правда в никаком качестве
Извините, а смысл в такой пуле?

------------------
Это будет завтра в учебниках и на этом будут учить ваших детей. Можете впадать в отчаяние. Всё, что вы знали раньше - не верно.

otto_skorceni 21-04-2010 17:10

В ближнем бою с дистанции 800:1000 м., в дело пускали мощный четырехствольный пулемет ЯкБ-12,7, который давал плотнейший точный ливень огня, способный разворотить дувал полуметровой толщины. В августе 1982 года подполковник Александров, встретив под Кандагаром караван, одной очередью разрубил пополам шедший впереди «командирский» автобус. Однако для работы на вертолете кинематика пулемета с вращающимся блоком стволов и электроприводы наводки оказались избыточно сложными. Установка страдала от пыли, грязи, перегрева, отказывала и система самоподтяга патронной ленты, подведенной со множеством перегибов. После 200:250 выстрелов ЯкБ начинал "плеваться", часто его клинило, и расстрелять без отказа хотя бы 500 патронов считалось уже большой удачей. Рекомендуемый разработчиками огонь короткими очередями не всегда был уместен в горячке боя. Поэтому штатный боекомплект в 1470 патронов урезали втрое, идя на это еще и из экономии веса. Сама концепция «летающей БМП» не оправдала себя: стрелков для ведения огня через бортовые блистеры брали крайне редко, экипажи не хотели воевать на «автобусе с автоматчиками», предпочитая сохранять «летучесть».

Виктор Марковский. Жаркое небо Афганистана.

mpopenker 21-04-2010 17:14
quote:
Originally posted by sakstorp:

Извините, а смысл в такой пуле?



косить многотысячные китайские орды, не иначе otto_skorceni 21-04-2010 17:18
quote:
Originally posted by sakstorp:

Извините, а смысл в такой пуле?



Действительно странно. Двупульными патронами занимались американцы в 50-х, чтобы повысить плотность огня из обычных одноствольных винтовок, а тут пулемёт сделали четырёхствольным как раз для того, чтобы повысить плотность огня, а создание двупульного патрона показывает, что плотности огня всё равно не хватило.oldcolony 21-04-2010 17:34

Скажем так, в дуэльной ситуации с душманским ДШК лучше иметь запас расстояния. С 800-1000 м у него тоже вполне приличные шансы.

WerWolf_X 21-04-2010 17:35
quote:
Извините, а смысл в такой пуле?


Действительно странно.



Вредительство!

igor61 21-04-2010 18:14
quote:
А нету ли у коллег какой инфы о двупульном патроне, упоминавшимся в статье, очень интересно, что за зверь?

вот - 12,7-мм Двухпульный патрон с трассирующей пулей 1СЛТ (ИНДЕКС 9-А-4427) Патрон 1 СЛТ предназначен для целеуказания, корректировки огня в процессе стрельбы, поражения живой силы и небронированной техники на дальности не менее 1000 м. Применяется при стрельбе из высокотемпового авиационного пулемета ЯкБ-12,7, установленного на вертолетах типа Ми-24Д, Ми-24В. Окраска пули - зеленая вершинка. Технические характеристики
Калибр, мм 12,7х108
Масса, г:
патрона 142
первой/второй пули 31/27
Длина патрона, мм 147
Начальная скорость первой/второй пули, м/с 730/700
Среднее максимальное давление пороховых газов, МПа 304
Кучность стрельбы на дальности 300 м (R50), см не более 50
Дальность трассирования, м 1000
Время трассирования, с не менее 2,9
Гильза латунная еще такой есть - 12,7-мм Двухпульный патрон 1СЛ (ИНДЕКС 9-А-4012)


sakstorp 21-04-2010 18:49
quote:
вот - 12,7-мм Двухпульный патрон с трассирующей пулей 1СЛТ (ИНДЕКС 9-А-4427)
Спасибо!
И ещё непонятка - как обеспечивается разделение пуль? (По идее при выстреле они должны некисло впрессовываться друг в друга)
igor61 21-04-2010 19:49
quote:
И ещё непонятка - как обеспечивается разделение пуль? (По идее при выстреле они должны некисло впрессовываться друг в друга)

про наши двухпульные не знаю, а у америкнских вроде у нижней пули низ наискось подрезан. Ниже выложу фото многопульных патронов, может кто чего еще добавитigor61 21-04-2010 19:50

двупульный 5.56 x 45 NATO

igor61 21-04-2010 19:52

"На вооружении армии Италии состояли многопульные патроны 6,5x52-мм, содержащие в предварительно надрезанной оболочке, выполняющей функцию контейнера, до десятка свинцовых полуцилиндров. По основному назначению эти патроны ещё называли "караульными"

igor61 21-04-2010 19:54

трехпулевой .321 Greener

Капрал Хикс 21-04-2010 21:39

ЯкБ-12.7 и ГШГ-7.62:

Prizzrak 25-04-2010 06:59

Вторую пулю фиксируют сферические вдавки в гильзе, при сгорании порох давит на первую пулю через секторные проемы остающиеся между шейкой гильзы и второй пулей.. Скорость 2й пули меньше засчет массы и поджима выступами., поэтому она не догоняет 1ю а следует за ней.

sakstorp 25-04-2010 13:02

Спасибо! Логичная версия

------------------
Все высказались? Я Вам уже говорил, что как я напишу, так в учебники и будет записано. Причем и в России и в других странах! Вы еще сомневаетесь? Лицо проще сделайте.

cabal2600 29-04-2010 03:20

А инструкцый по ЯКБ не встречалось??

sakstorp 29-04-2010 16:17
quote:
А инструкцый по ЯКБ
Как агент двух разведок вы должны знать, что такая информация просто так не раскрывается, поэтому возможен только обмен на мануалы по "Jevelin" и "FIM-43 Redeye"

------------------
Главное в рукопашной схватке, это что бы патронов хватило!

cabal2600 29-04-2010 17:47

По JEVELIN поисчу,
гдето была, по FIM-43 точно не уверен..
А что есть инструкцыя по ЯКБ??

sakstorp 29-04-2010 21:06
quote:
По JEVELIN поисчу,
гдето была, по FIM-43 точно не уверен..

По FIM-43 нету в Интернете, да и по Джевелин тоже сомневаюсь, так что успокойтесь
И сдались вам эти многоствольники?! Лучше здесь хорошо всё выучите - http://www.slovari.ru/

------------------
Главное в рукопашной схватке, это что бы патронов хватило!

cabal2600 30-04-2010 03:31

Причем тут что, причем тут словари???
Да многоствольники интересуют, про м134 уже все подробности знаю, приходилось и пострелять тоже, разборка зборка агрегата но м134 заряжаетса натовскими 7,62х51мм хотя шестистволка ничего 6000 выстрелов в минуту..
ЯКБ имеет гидравлический привод, м134 електрический мотор на 28 вольт постоянного напряжения...

Prizzrak 05-05-2010 23:47

м134 на электре, поскольку его пихают везде где есть прикрутить+розетка, это и понятно. а ЯКБ+тандемный боеприпас это уже комплекс, который по задумке конструкторов*одним выстрелом двух зайцев*эффективен именно в движении, засчет разброса 1 и 2й пуль работой по площадям. гидропривод-относительно надежнее

oldcolony 06-05-2010 13:16

У нас электропривод вообще был не в ходу. Например, некоторые шестистволки-пушки (модель уже не помню) раскручивались пиропатроном-газогенератором при начале стрельбы, а затем уже шел привод пороховыми газами. За счет этого они страшно засирались, а техники прозвали их "пушка-грязнушка".

Covrovetz 06-05-2010 21:24
quote:
Originally posted by cabal2600:
ЯКБ имеет гидравлический привод

quote:
Originally posted by Prizzrak:
гидропривод-относительно надежнее

Точно? А от чего к чему там гидропривод?
MMIsaev 07-05-2010 02:19

Авотоматика на отводе газов, а раскрутка для первого выстрела от пружины - на фото ее хорошо видать между стволами.

Covrovetz 07-05-2010 08:30
quote:
Originally posted by oldcolony:
За счет этого они страшно засирались, а техники прозвали их "пушка-грязнушка".
А может скорее из-за того, что создавались все эти пушки Грязевым? В содружестве с Шипуновым...
oldcolony 07-05-2010 12:54
quote:
А может скорее из-за того, что создавались все эти пушки Грязевым? В содружестве с Шипуновым...

Не думаю. Так как Грязев с Шипуновым практически все пушки делали- и ГШ-23, и ГШ-6-23, и ГШ-6-30, и еще чего-то, а так называли одну конкретную модель, вот не помню какую.
Echo 07-05-2010 13:37
quote:
Originally posted by sakstorp:
Как агент двух разведок вы должны знать, что такая информация просто так не раскрывается, поэтому возможен только обмен на мануалы по "Jevelin" и "FIM-43 Redeye"

Это который M98A1 "Javelin Veapon System" , или интересует британский ПЗРК ? По второму увы , нэма .
MMIsaev 07-05-2010 14:45

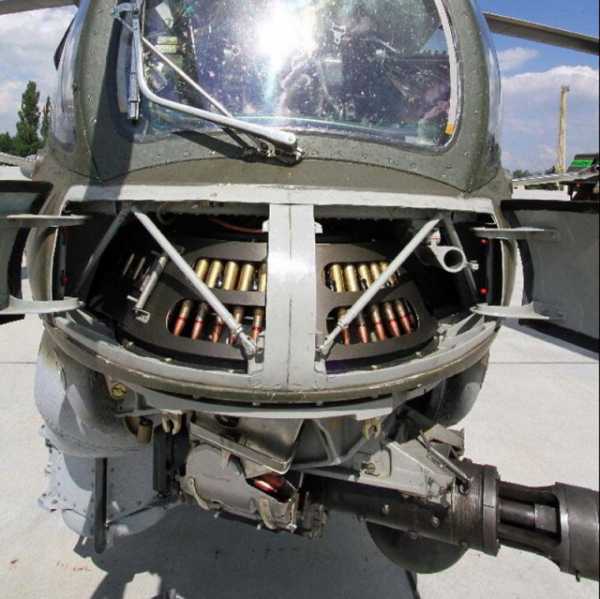

Между прочим, вертолет Ми-24 на фотке сверху - венгерских ВВС, так что пулемет ЯкБ-12,7 состоит на вооружении агрессивного блока НАТО. То есть за инструкциями к пулемету надо к западным товарищам обращаться.

guns.allzip.org

Патроны 7.62*54 (Мосин) - Патроны


Различные варианты снаряжения винтовочного патрона 7,62х54мм

Патрон с пулей со стальным сердечником ЛПС.

Индекс ГРАУ 57-Н-323. Для замены ранее имевшихся на вооружении винтовочных патронов с легкой пулей обр. 1908/1930 гг. и тяжелой пулей обр. 1930 года. Главным артиллерийским управлением было поручено разработать новый тип боеприпаса, который бы заменил устаревшие на тот момент патроны с пулями Л и Д. Работы по созданию патрона с пулей ЛПС начались еще в 1948 году, занимался разработкой данного патрона завод №3. Пуля ЛПС имела биметаллическую оболочку, покрытую томпаком, нижние края оболочки пули подворачивались внутрь, стальной сердечник из мягкой низкосортной стали марки Ст10 и биметаллической гильзы. Первая партия патронов ЛПС выпущена в 1950 г. заводом №60, в ходе выпуска на заводе должен был отработаться весь технологический процесс производства гильзы и новой пули с о стальным сердечником. Первые партии патронов были отправлены на полигонные испытания, где обнаружились недочеты посадки пули в гильзу. Патрон был доработан и в 1953 г. принят под индексом ГАУ 57-Н-323 и с обозначением “7,62 ЛПС гж”, патроны с пулей ЛПС маркировались серебристой вершинкой пули и серебристой полосой на укупорке ящика вплоть до 1978 года, после чего окраски не имели. Выпуск патронов с пулей со стальным сердечником был прекращен в 1988 году, когда на замену патрону с пулей ЛПС был принят на вооружение патрон с пулей СТ-М2, отличавшийся от ранее принятого закаленным стальным тупоконечным сердечником без конуса в задней части и отсутствием завальцовки кромки оболочки. Патрон выпускался на заводе №188, отличительной окраски не имел. Обозначение патронов с пулями СТ-М2 осталось аналогичным как с пулями ЛПС.

В 80-е года за рубежом активно велись разработки по увеличению пробивной способности боеприпасов к стрелковому оружию. Данные дошли и до руководства страны, которое незамедлительно отреагировало на да это, так по указу Миноборонпрома в 1983 году начинается разработка вариантов увеличения пробивной способности имеющихся на вооружении боеприпасов к стрелковому оружию. Основное направление было уделено модернизации патронов 5,45х39 7н6 и 7,62х54 ЛПС и снайперским 7н1.
Что касается 7,62-мм патронов с пулей со стальным сердечником ЛПС, то основным направлением было увеличение твердости сердечников при помощи различных методов их обработки. Так на ЦНИИТОЧМАШ был разработан патрон СТ-М1, в котором сердечник имел головную часть в виде двух усеченных конусов. Помимо этого, для улучшения кучности, в головной части пули между оболочкой и сердечником имелось небольшая свободная полость, но в виду трудностей при производстве данных сердечников, было решено изменить форму головной части сердечника. В результате сердечник получил оживальную форму, в таком виде патрон получил наименование СТ-М2. В ходе проведенных испытаний, было выявлено значительное увеличение пробивной способности новых патронов СТ-М2 с закаленным сердечником по сравнению с патроном с пулей ЛПС. Производство патронов СТ-М2 было начато на Новосибирском патронном заводе в 1988 году.

Патрон с пулей со стальным сердечником ЛПС.

Индекс ГРАУ 57-Н-323С (ГЖ без обоймы).
Маркировка - вершинка пули окрашена в
серебристый цвет.
С 1953 по 1978 гг. головная часть пули
ЛПС окрашивалась в серебристый цвет.
После 1978 г. окраску пуля не имела.
- Длина патрона - 75,91-77,16мм.
- Масса патрона - 21,2-21,8г.
- Тип пороха - бездымный, пироксилиновый.
- Марка пороха – ВТ.
- Масса порохового заряда - 3,10-3,15г.
- Масса пули - 9,45-9,75г.
- Длина пули - 31,78-32,30мм.
- Материал сердечника пули - сталь Ст10.
- Масса сердечника пули - 4,5-4,7г.
- Начальная скорость пули - 820-835м/с.

Пуля СТ-М2 со стальным сердечником из термоупрочненной стали.


- Длина патрона - 75,91-77,16мм.
- Масса патрона - 21,2-21,8г.
- Тип пороха - бездымный, пироксилиновый.
- Марка пороха – ВТ.
- Масса порохового заряда - 3,10-3,15г.
- Масса пули - 9,45-9,75г.
- Длина пули - 31,78-32,30г.
- Материал сердечника пули - сталь Ст10.
-Масса сердечника пули - 4,5-4,7г.
- Начальная скорость пули - 820-835м/с.
В 1988г. патрон с пулей ЛПС заменен на пулю СТ-М2.

Патрон с пулей повышенной пробиваемости ПП.

Патрон с пулей СТ-М2.000 1991 года выпуска. На основе отработанного варианта пули повышенной пробиваемости СТ-М2.000 был разработан патрон с пулей ПП, индекс 7н13.

Патрон с пулей повышенной пробиваемости разработан и принят на вооружение в 1993 году под индексом 7Н13, он стал продолжением в серии модернизации патрона со стальным сердечником. Патрон разрабатывался в КБ Барнаульского станкостроительного завода №17 по ОКР “Замок”. Внешне пуля ПП схожа с СТ-М2 и имеет практически одинаковую массу и длину, с тем лишь отличием, что в пуле ПП имеется остроконечный сердечник, который изготавливается методом штамповки из стали марки У12А с дальнейшей термической обработкой. Длина сердечника пули ПП составляет 28,8 мм, масса сердечника - 5,24-5,44 г. Прочие элементы пули изготавливаются из тех же материалов, что и у пули СТ- М2. Наличие бронебойного закаленного сердечника значительно увеличили проникающие свойства пули. Патрон с пулей повышенной пробиваемости предназначен для поражения живой силы противника , в т.ч оснащенной средствами индивидуальной бронезащиты и легкобронированной техники. Патрон выпускается со стальной лакированной гильзой и имеет лак - герметизатор на стыке пули и дульца гильзы фиолетового цвета для отличия от патронов с обычной пулей со стальным сердечником ( ЛПС, СТ-М2).


Слева пуля СТ-М2.000 с задним конусом и свободным пространством в носовой части оболочки пули. Справа пуля патрона 7н13

В ходе испытаний пули СТ-М2.000 выяснилось, что наличие свободного пространтсва в носовой части пули хоть и сказывается на улучшении ее кучности при стрельбе, но значительно ухудшает пробивные характеристики пули. После чего было решено заполнить пространство между острой вершиной сердечника и оболочкой материалом свинцовой рубашки. Находящийся свинец на вершине сердечника повысил его пластические свойства при попадании в твердую преграду. При отработке пули изменения коснулись и обработки самого сердечника, был практически убран задний конус, что позволило уменьшить число операций на производстве.

Индекс ГРАУ 7Н13.
Отличие данных патронов в цвете лака на
стыке пули и гильзы - лак фиолетового цвета.
Патрон принят на вооружение в 1995г.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 21,7г.
-Тип пороха - бездымный, пироксилиновый.
-Марка пороха – ВТ.
-Масса порохового заряда - 3,10-3,15г.
-Масса пули - 9,56г.
-Длина пули - 31,78-32,30мм.
-Материал сердечника пули - сталь Ст10.
-Масса сердечника пули - 4,5-4,7г.
-Начальная скорость пули - 820-835м/с.

Патрон с бронебойной пулей БП.

Патрон с бронебойной пулей разработан в середине 1990-х годов на базе КБ Новосибирского завода низковольтной аппаратуры, в разработке пули принимали участие конструкторы Ульянина Н. Я. и Некрасова И. О. Окончательный вариант пули получил индекс «7БМ4». В том же году незамедлительно начались испытания. Конструктивно бронебойная пуля устроена аналогично пуле повышенной пробиваемости патрона 7Н13 и отличается особенностями обработки бронебойного сердечника. Сердечник изготовлен штамповкой из инструментальной стали марки 70. Сердечник пули БП целиком окружен свинцовой рубашкой, оболочка пули изготовлена из стали марки 11, плакированной с обеих сторон томпаком, нижние края оболочки прямые. 7,62-мм винтовочно-пулеметный патрон с бронебойной пулей БП был принят на вооружение Российской армии под индексом «7Н26» в 1999 году и предназначался для поражения живой силы противника, оснащенной средствами индивидуальной бронезащиты, и наземной бронированной техники. Патрон с пулей БП снаряжался в биметаллическую гильзу и его производство начато на Новосибирском заводе низковольтной аппаратуры в 2000 году.
Индекс ГРАУ 7Н26.
Отличительных маркировок не имеет.
Патрон принят на вооружение в 2000 г.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 21,7г.
-Тип пороха - бездымный, пироксилиновый.
-Марка пороха – ВТ.
-Масса порохового заряда - 3,10-3,15г.
-Масса пули - 10,1г.
-Длина пули - 31,8-32,3мм.
-Материал сердечника пули - сталь Ст70.
-Масса сердечника пули - 5,56г.
-Начальная скорость пули - 820-835м/с.


Пули со стальными сердечниками:
1. Б-30.
2.Повышенной пробиваемости ПП/ 7Н13.
3. Бронебойная пуля БП/ 7Н26.
4. СТ-М2.
5. ЛПС.

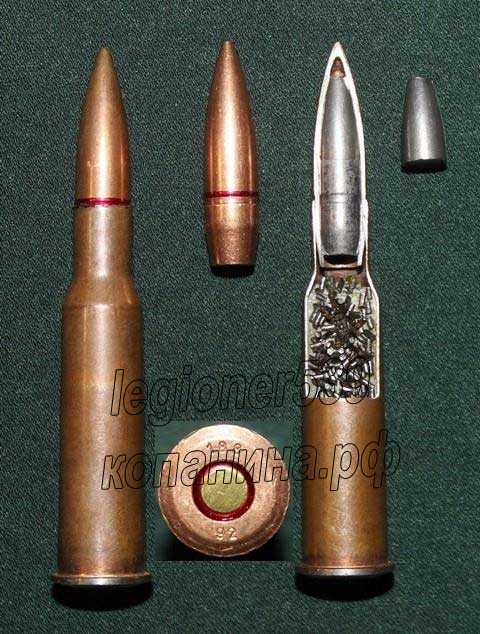

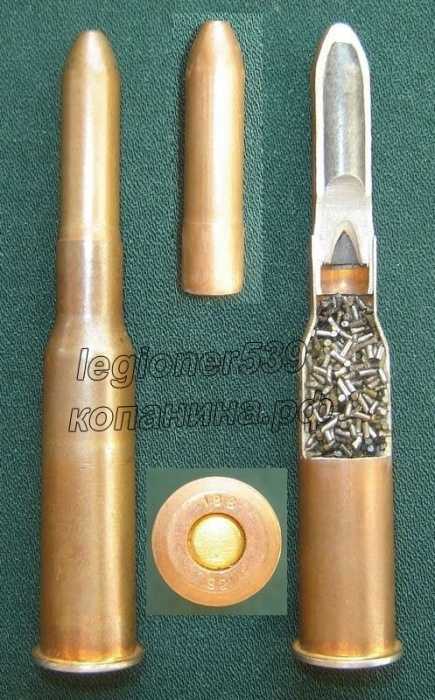

Двухпульный патрон повышенной плотности огня.

Сама идея создания многопульных патронов не нова, еще в конце 1940-х годов умы советских
конструкторов-оружейников были заняты воплощением данной идеи в жизнь. Изначально разработка многопульных патронов была направлена на их применение в стрелковом автоматическом оружии, главным образом в автомате АК-47 под патрон 7,62х39 образца 1943-го года. Целью работ планировалось создать патрон позволяющий в совокупности с автоматом усилить плотность огня, в основном в пехотных
подразделениях, а также применении в авиации в системах калибра 12,7 мм с использованием пуль калибра 7,62 мм, для обеспечения увеличенного количества выстрелов в единицу времени и соответственно увеличению вероятности поражения противника в воздушном бою. Но уже на начальных этапах разработки конструкторы столкнулись с множеством проблем, в частности по количеству снаряжаемых пуль в гильзу, расчете приемлемых скоростей каждой пули и сопряжению точек попадания обеих пуль, использованию определенных марок пороха и т.д. Первые опыты начались еще в 1946 году за основу была взята гильза патрона 12,7х108, а отработка самого патрона до окончательного “рабочего” вида длилась около 10 лет, но в итоге полученные результаты оказались далеки от ожидаемых и программу было решено закрыть.
К разработкам многопульных патронов вернулись в 1971 году и велись они вплоть до 1979 года, изначально применение патронов в тот период решено было использовать в пулеметах конструкции Калашникова (ПК/ПКМ). Разработка патронов велась на ЦНИИТОЧМАШ по заказу ГРАУ, основным направлением в работах было создание гильзы винтовочного 7,62-мм патрона со снаряжением двух пуль (окончательный вариант), последовательно помещенных в гильзу, опытный патрон имел индекс 29ВЖ, но в виду множества недоработок в этом направлении и неудовлетворительных результатов, программа была также приостановлена. В 1975 году к идее применения двухпульных боеприпасов вернулись, но уже не как к отдельному элементу в системе стрелкового вооружения, а как высокотемпного пулеметного комплекса для оснащения вертолетов МИ-24 и его модификаций. Поводом для возобновления данных разработок многопульных патронов и применения их в авиации стал тот факт, что в 1963 году в США для оснащения вертолетов принимается высокотемпный 4-х ствольный пулемет со скоростью 6000-8000 выстрелов в минуту. Разумеется, советское руководство не могло не отреагировать на данный факт и сразу же поручило ЦНИИТОЧМАШ начать в срочном порядке проработку двух вариантов патронов: 7,62-мм двухпульного патрона на базе винтовочной гильзы и разработку в КБП четырехствольного 7,62-мм пулемета, позже именуемого как ГШГ-7,62 и 12,7-мм двухпульного патрона на базе гильзы 12,7х108 мм и в ЦКИБ СОО четырехствольного 12,7-мм пулемета ЯкБ-12,7.

Патрон с модернизированной трассирующей пулей Т-46

Индекс ГРАУ 57-Т-323 (ГЖ).
ТТХ аналогичны ТТХ патрону Т-30.


Патрон с модернизированной пулей Т-46М

Индекс ГРАУ - 7Т2.
Маркировка - вершинка окрашена в зеленый цвет.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 21,80-22,15г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха – ВТ.
-Масса порохового заряда - 3,10-3,15г.
-Масса пули - 9,5-9,8г.
-Длина пули - 34,8-35,2мм.
-Материал оболочки пули - сталь, плакированная
томпаком.
-Масса оболочки пули - 2,89-2,97г.
-Материал сердечника пули - свинец с примесью
1-2% сурьмы.
-Масса сердечника пули - 4,11-4,19г.
-Начальная скорость пули - 825-855м/с

Патрон с модернизированной бронебойно-зажигательной пулей Б-32М

Работы по модернизации патрона с пулей Б-32 начались в первой половине 1950-х годов. на базе научно исследовательского института №61. С целью повышения зажигательного эффекта в хвостовую часть пули за сердечником был добавлен зажигательный состав, который помещался в стаканчик. Патроны с модернизированной пулей приняты на вооружение в 1954 году и начали выпускаться с биметаллической гильзой, а позже и со стальной лакированной. Отличительная маркировка осталась прежней - черная вершинка пули с красным пояском.

Индекс ГАУ 57-БЗ-323 (ГЖ).
Маркировка - вершинка пули окрашена в
черный цвет с красным пояском.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 22,34-23,74г.
-Тип пороха - бездымный, пироксилиновый.
-Mapка пороха – ВТ.
-Масса порохового заряда - 3,15-3,20г. -
Масса пули - 10,12-10,43г.
-Длина пули - 37,1мм.
-Начальная скорость пули - 815-830м/с.

Патрон с зажигательно-пристрелочной пулей ЗП

С начала 1930-х годов на вооружении советской армии имелось два типа патронов: с пулей З (зажигательная) и пулей П (пристрелочная). После 1935 году ввиду нецелесообразности наличия двух взаимозаменяемых патронов на вооружении, было решено объединить конструкции патронов с пулями З и П в один вариант, в результате был создан патрон с пулей ПЗ (пристрелочно- зажигательная). Основное применение данных патронов было решено отнести к авиационному вооружению, в частности для комбинированного применения с другими типами пуль в авиационных скорострельных пулеметах ШКАС. Конечный вариант патрона не имел проточки, в гильзе фиксировался тугой посадкой пули.
Строение пули было схоже с немецким вариантом пристрелочного патрона BPatrone. Пуля состояла из стальной плакированной томпаком оболочки, в носовой части находился зажигательный состав №7, капсюль-воспламенитель, стальной полый цилиндр в который помещался ударник и инерционный предохранитель, находившиеся в нем в свободном состоянии. При стрельбе и в обращении боеприпасы с пулями ПЗ были безопасны.

Индекс ГРАУ 57-ЗП-323 (ГЖ).
Маркировка - вершинка пули окрашена в красный цвет.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 20,34-23,25г.
-Тип пороха - бездымный, пироксилиновый.
-Mapка пороха – ВТ.
-Масса порохового заряда - 3,15-3,20г.
-Масса пули - 9,66-10,38г.
-Длина пули - 38,1-38,5мм.
-Начальная скорость пули - 820-835м/с.

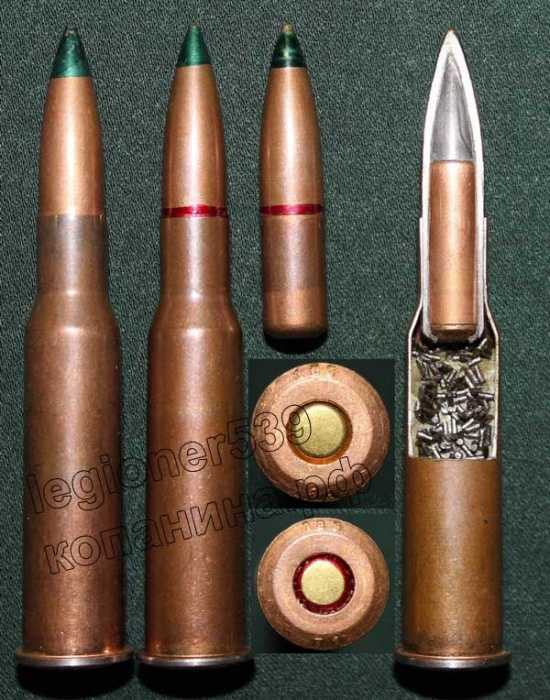

Патрон с бронебойно-трассирующей пулей БТ-90/ 7БТ1.

В течении 1990-х годов совместно на нескольких КБ, в частности на ЦНИИТОЧМАШ и тульском КБ автоматических линий велась разработка новой бронебойно-трассирующей пули, которая впоследствии должна была заменить имеющие на вооружении патроны с трассирующими пулями Т-46. Целью создания новой пули было повышение бронебойных качеств. Основным отличием от трассирующих пуль Т-46 было то, что вместо свинцового сердечника был принят стальной закаленный заостренный сердечник, который изготавливался из стали марки У12А.

Как и в пуле Т-46 (модернизированной) имеется стаканчик с трассирующим составом, но в отличии от Т-46 донная часть пули не имеет калибровочного кольца как отдельной детали. Вынос трассы происходит на 80-120 м от дульного среза, что обеспечивает скрытность при стрельбе. Ведущая часть пули имеет незначительный уступ. Патрон с пулей БТ-90 принят на вооружение в 1999 году под индексом 7-БТ-1. В первых установочных партиях патронов с бронебойно-трассирующей пулей БТ-90 сердечник изготавливался методом фрезеровки, в ходе отработки были уточнены размеры сердечника и его посадка в оболочку пули, а также изменился метод обработки самого сердечника, для упрощения его технологии стали применять метод штамповки.


Слева разрез пули патрона из установочной партии 1994 года, сердечник изготовлен методом фрезеровки.
Справа разрез пули патрона серийного производства 2011 года выпуска. Сердечник изготовлен методом штамповки.

Индекс ГРАУ 7-БТ-1.
Маркировка - вершинка пули окрашена в
зеленый цвет.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 22,60-23,20г.
-Тип пороха - бездымный, пироксилиновый.
-Mapка пороха – ВТ.
-Масса порохового заряда - 3,15-3,16г.
-Масса пули - 10,8-11,0г.
-Длина пули - 39,9-40,2мм.
-Материал оболочки пули - сталь,
плакированная томпаком.
-Материал сердечника пули -
инструментальная сталь У12А.
-Масса сердечника пули – 2,3-2,4г.
-Начальная скорость пули - 855-870м/с.

Снайперские патроны 7.62

В конце 1950-х годов руководством ГАУ дана задача на разработку собственного снайперского комплекса “оружие-патрон”, который бы занял пустующую нишу в номенклатуре стоящего стрелкового вооружения советской армии в то время. Принятая на вооружение в 1963 г., винтовка сист. Драгунова на тот момент еще не имела собственного боеприпаса, в комплексе с которым она бы позволила повысить свои характеристики по точности поражения цели. Разработки патрона для винтовки СВД несколько затянулись, в связи с чем использовались патроны ЛПС. В отличии от валово-выпускаемых патронов со стальным сердечником (ЛПС) для снайперских патронов СН устанавливались более жесткие требования. В частности, одним из основных было повышение кучности при стрельбе из винтовки, использующей данный патрон. На конкурс были представлены несколько вариантов снайперских пуль, но в итоге к окончательному решению был оставлен лишь один образец, который разрабатывался в НИИ-61 под руководством Сазонова П. Ф. и Дворянинова В. Н. совместно с группой конструкторов КБ патронного завода № 188.
Окончательный вариант пули массой 9,5 г. снайперского патрона имелбстальную, плакированную томпаком оболочку, в которую заключался двухкомпонентный сердечник, представлявший собой в носовой части стальной, за ним свинцовый элементы. В носике оболочки пули имеется технологическая полость 3мм. Задняя часть пули имеет конус, края оболочки пули прямые, задний конус внутри имеет углубление 2-2,5 мм. Патрон принят на вооружение в 1967 году под обозначение “Снайперский” с индексом ГРАУ 7Н1. Усиление средств бронезащиты сказалось ответной реакцией и на модернизации снайперского патрона, конструкторам того же отдела ЦНИИТОЧМАШ при сотрудничестве с КБ Новосибирского завода низковольтной аппаратуры на базе пули СН была разработана бронебойная пуля для снайперского патрона, которая обладала более высокими пробивными характеристиками. Конструктивной особенностью данной пули стало применение стального закаленного сердечника, который имеет заостренную форму в передней части. Остальные элементы пули остались аналогичными 7Н1. Патрон принят в 1999 году под обозначением СНБ и имеет индекс 7Н14.

Снайперский патрон с пулей СН

Индекс ГРАУ 7Н1.
-Длина патрона - 75,91-77,16мм.
-Масса патрона - 21,72-21,76г.
-Tип пороха - бездымный, пироксилиновый.
-Марка пороха – ВТ.
-Масса порохового заряда - 3,1-3,2г.
-Масса пули - 9,52-9,56г.
-Длина пули - 33,4-33,6мм.
-Материал оболочки пули - сталь,
плакированная томпаком.
-Материал сердечника пули - Ст 10.
-Масса сердечника пули - 22-2,3г.
-Начальная скорость пули (винтовка СВД) –
820-835м/с.

Снайперский патрон с пулей СНБ (снайперской бронебойной)

Индекс ГРАУ 7Н14.


Вид сердечников пули 7Н1 и 7Н14.

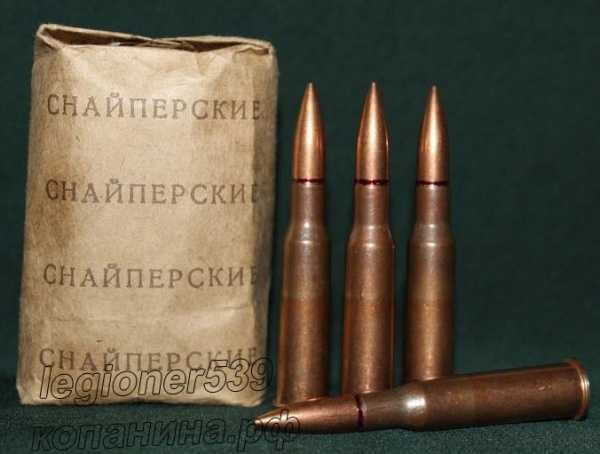

Упаковка на 20 шт. патронов, на упаковке имеется обозначение типа патрона в виде текста
“Снайперские”.

Патрон высокого давления.

Индекс ГРАУ 57-У-423.

Холостой патрон

Индекс ГРАУ 57-Х-323 (ГЖ).
-Длина патрона - 53,4-53,6мм.
-Масса патрона - 10,8-11,2г.
-Тип пороха - бездымный, пироксилиновый.
-Mapка пороха – ВТ.
-Марка пороха - Пл 10-12 (X).
-Масса порохового заряда - 1,10-1,55г.
-Свободный объём гильзы - 4,05 см3.
-Объём обжатой гильзы - 4,00 см3.

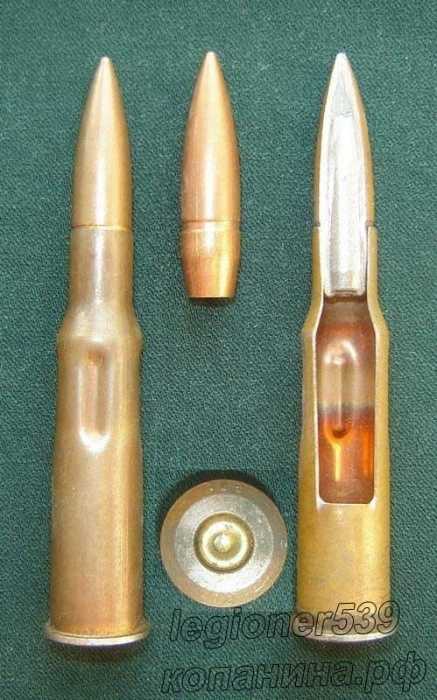

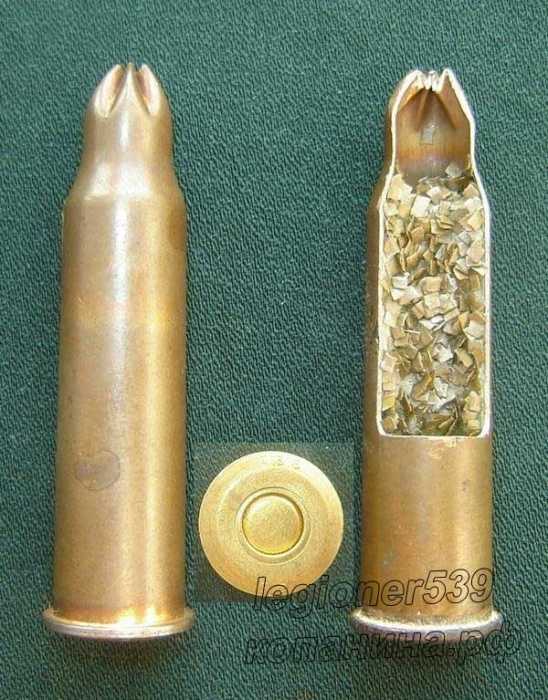

Холостой патрон предназначен для имитации стрельбы из винтовок сист. Мосина и пулеметов ПК/ПКМ.

Учебный патрон


Учебный патрон предназначен для обучения заряжанию и разряжанию оружия, а также проверки работы механизмов. Гильза патрона снаряжается штатной пулей со стальным сердечником(ЛПС). Отличительная черта данных патронов от боевых - наличие углублений на корпусе гильзы, расположенных симметрично с четырех сторон.
Индекс ГРАУ 57-НЕ-УЧ.
Длина патрона - 75,91077,16мм.
-Масса патрона - 18,5-19,1 г.
-Масса пули - 9,45-9,75г.
-Длина пули - 31,78-32,30мм.
-Материал оболочки пули - сталь,
плакированная томпаком.
-Материал сердечника пули - сталь Ст10.
-Масса сердечника пули - 4,5-4,7г.

Технологический процесс производства сердечника, пули и гильзы патрона 7,62х54 R. Процесс складывается из последовательных этапов штамповки заготовок. Прямая ссылка на фотографию в высоком разрешении(1.2.мб)



xn--80aaxgqbdi.xn--p1ai

"Двухпульные: кто знает?"

Varnas 20-01-2008 21:23

Где и когда были впервые созданы двухпульные патроны? Пока все результаты указывает на широкие ескперименты американцев в 60-70 годы, но кто были первыми?

NORDBADGER 20-01-2008 21:58

За первого не скажу (ИМХО очень задолго до SALVO), но точку отсчёта сдвину малость - в 1930-е уже вовсю экспериментировали (применительно к нарезному оружию).

GEORGEspb 20-01-2008 22:50

На вооружении состояли у нас - с середины 70-х к 12,7 четырехствольному пулемету ЯКБ-12,7, стоявшему на Ми-24Д. Соответственно применялись в Афгане. http://commi.narod.ru/txt/shirad/170.htm
На следующей модификации был заменен на 23 или 30 мм спарки ГШ-23Л или ГШ-30К соответственно.

Калеб 20-01-2008 23:27

у нас на вооружении были двупульные 1СЛ и 1СЛТ 12.7, к авиапулемету ЯкБ. Разработаны в 68 году по Болотину..

п-ф 20-01-2008 23:39

Трёшку двухпульную тож для пулемётов малосерийкой делали. Потом бросили. 60е-70е.

Самарец 21-01-2008 10:09

... а две пули на полуторный заряд пороха - вообще начали заряжать еще в шомполки

Costas 21-01-2008 15:27

К винтовке Эванса трёхпульный ещё в конце 19в был, применялись на нашем флоте.

Первые два патрона пулевые, третий трёхпульный. Пули у последнего в бумажном (папковом) контейнере, рядом первая пуля; вторая и третья - таблетки.

VVL 21-01-2008 16:00

А ради чего городили огород с многопульным патроном? Какая выгода?

NORDBADGER 21-01-2008 16:18
quote:
Originally posted by VVL:
А ради чего городили огород с многопульным патроном? Какая выгода?

Стрелка маленько косовато.

Costas 21-01-2008 21:24
quote:
Originally posted by VVL:
А ради чего городили огород с многопульным патроном? Какая выгода?

Раньше - для стрельбы на близком расстоянии, в карауле, например (типа как картечь). Сейчас в основном для увеличения плотности огня при стрельбе очередями...

Varnas 21-01-2008 23:41

Cпасибо за инфу. Кстати сегодня напрягся и хоть по англиски непонимаю нарыл ссылку http://www.thegunzone.com/salvo.html.
как понял американцы многопульными патронами занимались еще с 19 века. Кстати мож там написано про причины почему только один многопульный патрон был принят на вооружение?

Costas 22-01-2008 12:55
quote:
Originally posted by Varnas:
Cпасибо за инфу. .....

Varnas, вы бы название темы изменили. А то на "Может кто знает?" думаю не все обращают внимание. Лучше "Двухпульные: кто знает?" и т.п.

Varnas 22-01-2008 01:33

хорошая мысль

13mm 22-01-2008 20:58

ЕМНИП в русском "Солдате Удачи" конца 90-х была статья про многопульные патроны.
Может быть есть электронная версия или у кого-нибудь сохранились...

Varnas 23-01-2008 01:50

Статья про многопульные патроны или про стреловидные, в том числе и с несколькими стрелами?

13mm 23-01-2008 07:55
quote:
Originally posted by Varnas:

Статья про многопульные патроны или про стреловидные, в том числе и с несколькими стрелами?



Сейчас уже точно не помню.
Да, есть сомнение, что в SoF только про стреловидные, а про многопульные в "МастерРужье"...
... или в SoF было две статьи: сначала про многопульные патроны вообще - такая емкая обзорная статья, а потом про "перспективную" штурмовую винтовку и её патроны со стреловидными элементами.13mm 29-01-2008 19:14

Откуда у вас такие картинки?

Блин! Я пули искал, а надо было - яйца!

mpopenker 29-01-2008 19:51
quote:
Originally posted by 13mm:
Откуда у вас такие картинки?

Блин! Я пули искал, а надо было - яйца!


Доктор, откуда у вас ТАКИЕ картинки?
Оттуда, вестимо. а у некоторых на нашем форуме не то что картинки - и патрончики такие дуплексные есть (ну или будут в самом ближайшем будущем). Сверленые, конечно, но будут

ну и вот еще в ту же кучу, экзотический патрончик американский.

Varnas 29-01-2008 23:43

Патрон фирмы «Hughes» - a какой калибр и размеры, дульная енергия? И вопрос насчет трехпульных патронов - а как обеспечивалось рассеивание пуль? В двухпульном ясно - скос на донце второй пули, а в трехпульных как?

mpopenker 30-01-2008 13:10
quote:
Originally posted by Varnas:
Патрон фирмы «Hughes» - a какой калибр и размеры, дульная енергия? И вопрос насчет трехпульных патронов - а как обеспечивалось рассеивание пуль? В двухпульном ясно - скос на донце второй пули, а в трехпульных как?

калибр - 5.6мм, размеры прикидывай по фото. Баллистика неизвестна

Varnas 30-01-2008 20:42
quote:
Баллистика неизвестна

жаль Donkey 07-02-2008 19:11
quote:
Originally posted by mpopenker:

калибр - 5.6мм, размеры прикидывай по фото. Баллистика неизвестна


Но, судя по размеру зарядной каморы, не слабая...

Donkey 07-02-2008 19:22

А вот уже не двух-, а больше (м.б., не совсем в тему)

Varnas 08-02-2008 12:42

проект салво. с коническим стволом. 12,7 - 7,62. Переходный конус должен изнашиватса очень быстро...

guns.allzip.org

Многопульные патроны » ИнфоГлаз

Недавно у нас была очень интересная для меня тема про Экспериментальные патроны. А вот я нашел еще более удивительную информацию, о которой совершенно не знал ранее —- многопульные боеприпасы! Для меня на первый взгляд это что то сродни с Кривоствольным оружием

История создания и отработки 12,7-мм и 7,62-мм многопульных патронов и сложна и интересна и поучительна. Подробно она изложена в четвёртой книге монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинова, на материалах которой, в основном, и основан этот краткий обзор.

История многопульных «авиационных» патронов начинается 13 февраля 1975 года, когда Главное Управление ВВС МО направила в адрес Главного Управления опытных работ (ГУОР) МОП и в ЦНИИТОЧМАШ, с копиями в Конструкторское Бюро машиностроения, г. Тула (КБП), ЦКИБ СОО и КБ им. Миля, письмо: «Во исполнение решения [ВПК] от 04.12.1974 г., направляю на согласование ТТТ на создание высокотемпного пулемётного комплекса для вооружения вертолётов…» (шифр «Теоретик»). К письму прилагались утверждённые заказчиком и согласованные с ЦКИБ СОО и КБП тактико-технические требования (ТТТ). Судя по датам согласования, инициатива разработки этих ТТТ исходила от ЦКИБ СОО.

По ОКР «Теоретик», с обязательными в таких случаях оговорками, предусматривалось создание 12,7-мм пятипульного и 7,62-мм трёхпульного патронов для новых тульских 4-х ствольных пулемётов ТКБ-063 и ТКБ-621, впоследствии получивших названия ЯкБ-12,7 (9-А-624) и ГШГ-7,62 (9-А-622). Сразу ОКР… Сжатые сроки… При этом, никаких предварительных исследований ЦНИИТОЧМАШ в виде НИР не было и «задел» по этому предмету был равен нулю. Но «тема» была выдана, практически, принудительно! И как только назначенный ответственным исполнителем ЦНИИТОЧМАШ не «выдвигал обоснованные возражения», работы начались.

Важный вопрос: откуда и почему эта тема приобрела такую важность и импульс?

Разработка обоих пулемётов в Туле официально была начата ещё в 1968 году. Проработка и исследование вариантов, конечно были проведены раньше, поскольку информация о работах за рубежом имелась. Время Вьетнамской войны. В американской армии на вооружение в 1956 году поступает 20-мм шестиствольная авиационная пушка «Вулкан» (M61 Vulcan), в 1960 году – 7,62-мм шестиствольный пулемёт Миниган.

7,62-мм пулемёт M134 Minigun 1960-х годов.

Оба образца – с очень высоким темпом стрельбы: до 6 тыс. выстрелов в минуту. Причём в расчётах наших «эффективщиков» того времени для них принимался темп стрельбы равный 8 тысячам, поскольку считалось, что конструкция оружия позволяет достичь такого темпа. Назначение и основное применение – для вооружения вертолётов и штурмовой авиации, Вьетнамский театр боевых действий. Против скопления пехоты и по слабо защищённым целям типа «автомобиль» и прочее.

GAU-17/A – один из современных вариантов 7,62-mm Minigun. Фотография 2006 года.

У военных в то время была очень популярна теория «ливня огня». И необходимость создания боевого вертолётного комплекса по принципу «летающей БМП», оснащённой высокотемпным стрелково-пушечным вооружением не вызывала сомнений. Отставание советских разработок в этом направлении было необходимо не только срочно ликвидировать, но и сделать свою систему «лучше», разумеется. Такое вот соревнование в скорострельности, плотности «ливня» пуль, применительно к оружию…

Но проблема в том, что выбранная по весовым и другим конструктивным соображениям схема наших пулемётов четырёхствольными, без электропривода – в итоге позволила достичь темпа стрельбы «лишь» в 4 – 5 тысяч выстрелов в минуту (в нормальных условиях). Чего было явно не достаточно, чтобы опередить. Именно поэтому и возникло, сначала, предложение, а затем – настоятельное требование создать многопульные боеприпасы и, таким образом, получить фантастическую эквивалентную плотность огня. Представьте: 5-пульный боеприпас при 5 тысячах выстрелов/мин = 25 тысяч!!! Даже трёх- и двухпульные варианты сулили, по расчётам, существенное преимущество и эффективность.

Кстати, об эффективности многопульных. В разных источниках приводятся практические одинаковые цифры о превосходстве в эффективности поражения целей для двухпульных патронов. Которые взяты из расчётов 1976 года отдела эффективности ЦНИИТОЧМАШ, выполненных в рамках ОКР «Теоретик». Вот эти цифры, рассчитанные для стрельбы двухпульными опытными патронами из 4-х ствольных пулемётов ГШГ и ЯкБ, установленных в подвесной гондоле вертолёта (типа Ми-24):

Действительно, повышение эффективности должно составлять 1,3 – 1,7 раза. Теми же расчётами было определено, что «по критерию «стоимость-эффективность» пулемётный комплекс с двухпульными патронами превосходит штатный [дешевле] в 1,2 – 1,5 раза».

Всё просто замечательно! Только вот в том же отчёте было указано, что эти цифры верны для расчётов «без учёта влияния противодействия противника». И далее: «расчёты специалистов КБ им. Миля при учёте огневого противодействия противника показали, что при стрельбе по цели «Пехотное подразделение» преимущество двухпульных патронов по отношению к штатным патронам составляет: калибра 7,62 мм – 13 %, калибра 12 мм – 17 %». То есть, если вертолёт вынужден совершать противозенитные или другие манёвры при стрельбе, «уходя» от огня противника, то эффективность резко снижалась. Это важно знать для понимания дальнейшей судьбы концепции «ливня огня» и этих образцов вооружения…

Итак, в 1975 году ЦНИИТОЧМАШ была выдана ОКТ «Теоретик». В ходе работ значительное время и усилия пришлось приложить для обоснования и доказательства позиции патронщиков, что создать 3-х и 5-ти пульные патроны в заданных габаритах и требованиях по энергии пуль на дистанции 1000 метров конструктивно невозможно. В итоге, были разработаны опытные варианты патронов: 12,7-мм двухпульный 1СЛ в латунной гильзе, получивший индекс ВВС «9-А-4012» и 7,62х54-мм двухпульный патрон получивший индекс ВВС «9-А-4011».

&nbsp-

Подробно история разработки этих патронов изложена в четвёртой книге «Современные отечественные патроны, хроники конструкторов» монографии В.Н. Дворянинова «Боевые патроны стрелкового оружия», где этой теме посвящена целая глава, содержащая не только изложение истории их создания, но и большое количество чертежей, схем, результатов испытаний.

В период с 30.05…31.08.1977 года для проверки соответствия ТТТ опытных авиационных комплексов (пулемётов и патронов),уже на этапе технического проекта, в ЦНИИТОЧМАШ были изготовлены опытные партии двухпульных патронов и проведены их испытания. Обе партии опытных патронов при приёмо-сдаточных испытаниях удовлетворили требованиям чертежа по весовым и геометрическим параметрам, баллистическим характеристикам и кучности стрельбы из баллистического оружия. Результаты испытаний обеих партий двухпульных патронов из пулемётов ТКБ-621 и ТКБ-063 при сдаче технического проекта также оказались положительными.

А 17.07.1978 г. чертежи 12,7-мм патрона 1СЛ были утверждены ПЗ 493 (Представительство Заказчика) с припиской: «На опытную партию для государственных испытаний».

Но, примерно в этот же период, произошли достаточно важные для нашей истории события: в 1977 году оба опытных 4-х ствольных пулемёта были приняты на вооружение. Тульские оружейники, КБП и ЦКИБ СОО, предъявили на государственные испытания разработанное оружие. В «комплекте» со штатными 12,7х108-мм и 7,62х54-мм патронами. Пулемёты получили индексы ВВС 9-А-624 и 9-А-622 соответственно. История разработки и «доводки» оружия, сама по себе, весьма интересна и сложна. Конструкторам пришлось последовательно решить большое количество серьёзных проблем с надёжностью, живучестью, технологичностью и прочее.

&nbsp-

Пулемёты ГШГ-7,62 и ЯкБ-12,7 в подвесной вертолётной гондоле ГУВ-8700.

Пулемёт ЯкБ-12,7 в дистанционной подвижной установке УСПУ-24.

Но как повлияло принятие пулемётов на вооружение на патронщиков, продолжавших разработку двухпульных патронов? Достаточно для того, чтобы об этом упоминать:

Во-первых, теперь во всех испытаниях допустимо было использовать только ставшие штатными образцы оружия и конструкция оружия уже не подразумевала возможности доработки пулемётов для «согласования» работы комплекса оружие-патрон-

Во-вторых, конструкция 7,62-мм пулемёта ГШГ претерпела настолько значительные изменения (никак не согласованные с ЦНИИТОЧМАШ, как головным и ответственным исполнителем) в части устройства газового двигателя автоматики, что в 1978 году испытания опытных патронов на этих пулемётах были сорваны, поскольку «поставленные КБП пулемёты с новым индексом 9-А-622 при контрольной проверке по ОТТ ВВС-65 при стрельбе при температуре минус 60 °С не обеспечили возможность стрельбы опытными патронами… Сложившееся обстоятельство с пулемётами 9-А-622 привело к невозможности проведения предварительных испытаний опытных 7,62-мм двухпульных патронов и изготовления полигонной партии патронов для государственных испытаний». Банально не хватало энергетики порохового заряда опытных патронов для раскрутки блока стволов «новым и значительно упрощённым» газовым приводом автоматики доработанного пулемёта ГШГ-

В-третьих, траектория пуль опытных двухпульных патронов не сопрягалась со штатными 12,7-мм патронами из-за разной баллистики. А прицельный комплекс вертолёта МИ-24 (бортовой вычислитель ВСБ-24) был «настроен» на ставшие в одночасье штатными пулемёты, под штатные патроны и соответствующую баллистику.

По итогам испытаний, опытные двухпульные 12,7-мм патроны удовлетворили ТТТ практически по всем требованиям, включая надёжность функционирования оружия. При этом, по ним оставалось достаточное количество технических, технологических и организационных вопросов. Это и «затяжные» выстрелы, и порох, и капсюли, и герметизация и вообще значительно более сложные, по сравнению с «сухопутными» требования ВВС (ОТТ ВВС-65 и ОТ ВВС-76), не привычные патронным заводам, с их отработанными технологиями по «сухопутным» стандартам. Ведь 12,7-мм патрон был, прежде всего, штатным «сухопутным» патроном!

&nbsp-

Ардашев А.Н., Федосеев С.Л «-ОРУЖИЕ СПЕЦИАЛЬНОЕ, НЕОБЫЧНОЕ, ЭКЗОТИЧЕСКОЕ»-

Невозможность предъявить Заказчику результаты испытаний 7,62-мм двухпульных патронов создавала ещё одну серьёзную проблему – как закрывать ОКР «Теоретик»? Но выход по закрытию ОКР «Теоретик» был найден. Патроны 1СЛ с пулемётом 9-А-624 (ЯкБ-12,7 ) были рекомендованы на государственные испытания, а 7,62-мм двухпульный патрон с пулемётом 9-А-622 – на доработку по новой НИР «Дубль». Дополнительно в НИР «Дубль» включили требование по отработке 12,7-мм патрона 1СЛ со стальной лакированной гильзой, разработкой которой с 1966 года занимались КБАЛ и Ульяновский машиностроительный завод. О постановлении ЦК КПСС и СМ СССР от 20 января 1976 года «О переводе биметаллических и латунных гильз на стальные лакированные гильзы с целью сокращения расхода цветных металлов» уже говорилось выше, и это постановление надо было выполнять – принять на вооружение новый патрон в латунной гильзе было просто не реально…

Не вдаваясь в другие подробности (которые есть в 4-ой Книге монографии), отметим лишь следующие, самые интересные факты:

– двухпульный патрон калибра 12,7 мм В ЛАТУННОЙ ГИЛЬЗЕ для пулемёта ЯкБ-12,7, разработанный ЦНИИТОЧМАШ приказом Министра обороны СССР от 08.01.1982 г. № 12 принят на вооружение ВВС со следующими тактико-техническими характеристиками: длина патрона 147 мм, масса патрона 145 г, масса каждой пули 31 г, начальная скорость первой пули 730 м/с, второй пули – 670 м/с, бронепробиваемость на дальности 1000 м – 5 мм-

– окончательно все «мелкие» проблемы по патрону 1СЛ были решены лишь к 1986 году (пришлось разработать новую транспортную упаковку, внедрить новый тип герметика, окончательно отработать стабильность внутренней баллистики, обеспечить полное соответствие требованиям ОТТ ВВС, изобрести новый способ крепления более короткой (относительно штатной) первой пули в дульце штатной гильзы и прочая, прочая)-

– Бортовой вычислитель ВСБ-24, несмотря на длительную переписку и несложность его доработки, не был доработан. 18.09.1984 года завод им. Миля сообщал: «На запрос ЦКИБ СОО от 15.06.1984 г. и ЦНИИТОЧМАШ от 08.08.1984 г. сообщаем, что баллистика патрона 1СЛ в вычислители прицелов вертолётов Ми-24В, Ми-24Д и Ми-24П не введена вследствие отсутствия технических возможностей. Использование двухпульных патронов в боекомплектах указанных вертолётов возможно. При этом поправки при прицеливании берутся из таблиц. Однако отсутствие трассёров в двухпульных патронах не позволяет корректировать стрельбу, что существенно снижает точность стрельбы». И такой патрон был разработан по заказу ВВС. Приказом министра обороны от 05.01.1989 года 12,7-мм двухпульный патрон с трассирующей пулей 1СЛТ (индекс ВВС 9-А-4427) был принят на вооружение и снабжение ВВС-

– В конце концов, в 1981 году разработка 7,62-мм двухпульных патронов была прекращена. Поскольку «Применение для пулемёта ГШГ-7,62 двухпульного патрона не повышает боевой эффективности из-за неизбежно малой энергии каждой пули по сравнению с обычным патроном, что резко уменьшает поражающее действие по целям». Что, кстати, безрезультатно пытались доказать патронщики ЦНИИТОЧМАШ ещё в 1975 году, когда получили задачу по разработке … трёхпульного 7,62-мм патрона-

– «Сухопутные» военные внимательно следили за ходом и результатами работ по созданию двухпульных патронов для ВВС. Тем более. что ГРАУ в своё время инициировало в ЦНИИТОМАШ подобные исследования для 7,62х39-мм автоматных (обр. 1943 г.) патронов, которые были прекращены на этапе НИР ввиду очевидной неэффективности таких патронов. Чудес не случилось и в этот раз. По поводу двухпульных 12,7-мм патронов мнение ГРАУ было похожим: в 1979 году в/ч 64176-Е дало развёрнутое заключение после проведения ЦНИИТОЧМАШ факультативной проверки работоспособности 12,7-мм пулемётов обр. 1938/46 гг. (ДШКМ) и НСВ-12,7 (6П11): «12,7-мм двухпульный патрон 1СЛ при стрельбе из стрелкового оружия Сухопутных войск может найти ограниченное применение вследствие пониженной бронепробиваемости, необходимости переделки прицельных приспособлений и меньшей надёжности работы пулемёта». В 1983 году, более определённо: «В Сухопутных войсках крупнокалиберные пулемёты предназначены главным образом для поражения легкобронированной техники и низколетящих воздушных целей. Применение для борьбы с указанными целями двухпульных патронов, кучность которых в 2,5 раза хуже, а энергетические характеристики пуль на дальности 1000 м в 3 – 4 раза ниже, чем у штатного патрона, по мнению ГРАУ, снизит эффективность оружия. Кроме того, внешнебаллистические характеристики пуль штатного и двухпульного патронов отличаются, что делает невозможным ведение прицельного огня из пулемётов без переделки их прицельных приспособлений. На основе изложенного ГРАУ МО считает нецелесообразным применение двухпульных патронов для стрельбы из 12,7-мм пулемётов ДШКМ и НСВ-12,7».

Осталось объяснить – почему стальная лакированная гильза так и не стала штатной для 12,7-мм патронов.

В принципе, её разработку вели КБАЛ (г. Климовск) и Ульяновский машиностроительный завод. Когда в 1981 году начинался новый этап, в рамках ОКР «Дубль», ЦНИИТОЧМАШ планировал использовать в своей разработке двухпульного патрона (который получил название 1СЖ) уже практически готовую, так сказать штатную металлическую гильзу. Первые партии опытных стальных гильз проверялись стрельбой на прочность и надёжность функционирования из пехотного пулемёта обр. 1938/46 гг. (ДШКМ) и из авиационного пулемёта А-12,7А. При проведении контрольных испытаний в ЦНИИТОЧМАШ в IV кв. 1969 г. при стрельбе из пулемёта ДШКМ было получено повышенное количество задержек из-за вылета патронов из звена ленты. По прочности и всем остальным характеристикам 12,7-мм патроны со стальной гильзой удовлетворили ТТТ. Поэтому в совместном заключении ЦНИИТОЧМАШ и ПЗ 2321 по результатам испытаний патроны со стальной гильзой были рекомендованы для серийного производства при условии применения и утверждения для пулемёта ДШКМ ленты, применяемой в опытном пехотном пулемёте НСВ-12,7, вместо штатной ленты.

В начале 1970-х гг. пулемёты НСВ-12,7 и НСВТ были приняты на вооружение Сухопутных войск. В 1977 году в ТУ на приёмку 12,7-мм патронов было введено испытание их стрельбой из пулемёта НСВТ (танкового варианта пулемёта НСВ-12,7). Вариант со стальной гильзой полностью удовлетворял требованиям и решением ГРАУ от 27.11.1978 года была утверждена конструкторская документация на 12,7-мм патрон со стальной лакированной гильзой.
Никто не предвидел неразрешимых сложностей именно со стороны гильзы.

Однако во время испытаний опытных патронов 1СЖ в III квартале 1981 года случилась большая неприятность – «при температуре выдержки пулемёта с боекомплектом при минус 60°С получается высокий процент гильз с продольными трещинами по дульцу и, частично, по скату – 60,9 %, на латунных гильзах патронов 1СЛ трещин нет». В нормальных условиях также было зафиксировано недопустимо высокий процент гильз с трещинами по скату и дульцу. Стали разбираться. Выяснилось:

«Сопоставление чертёжных геометрических размеров патронников пулемётов ДШКМ, НСВ-12,7 и 9-А-624 показывает, что патронники пулемётов НСВ-12,7 и 9-А-624, разработчиком которых является ЦКИБ СОО, имеют различные размеры в районе размещения части ската и дульца гильзы. Наличие на пулемёте 9-А-624 больших относительных радиальных зазоров между гильзой и патронником и резкого перепада диаметров патронника в месте расположения дульца гильзы приводит при стрельбе к значительным неравномерным по длине радиальным деформациям и переобжиму дульца гильзы. Пластические свойства металла латунной гильзы штатных 12,7-мм патронов обеспечивают такую степень деформации и гильза не разрушается. Стальная гильза, особенно при отрицательных температурах, таких радиальных деформаций не выдерживает, вследствие чего в этой зоне образуются продольные трещины.

Таким образом, причиной продольных трещин на дульце стальной лакированной гильзы 12,7-мм двухпульного патрона 1СЖ являются большие радиальные зазоры, предусмотренные чертежом патронника серийного пулемёта 9-А-62».

Разница в размерах действительно оказалась значительной: диаметр патронника в этом месте у ДШКМ составляет, мм: 14,08, у НСВ-12,7 – 14,28, у ЯкБ-12,7 – 14,78. Кроме этого, величины зеркальных зазоров (между дном гильзы и зеркалом затвора) у всех пулемётов также разные. У ДШКМ – от минус 0,02 мм. до плюс 0,008 мм.- у ЯкБ-12,7 – до 0,5 мм. Это очень существенная разница. Соответственно, условия функционирования гильзы в каждом из пулемётов РАЗНЫЕ.

Оружейники, конечно, отказались вносить изменения в свои чертежи. Поскольку эти удивительные размеры появились не просто так и не в результате ошибки или недосмотра. Да и оружие было принято на вооружение, не отзывать же готовые пулемёты?

Вот как сегодня (в 2015 году) объясняет причины проблем с поперечными обрывами гильз автор монографии «Боевые патроны стрелкового оружия» В.Н. Дворянинов, в те годы начальник отдела №23, являвшимся головным и ответственным исполнителем по ОКР «Дубль»:

«Теоретически, в начале выстрела гильза под действием давления пороховых газов на её дно отбрасываются назад, выбирая зеркальный зазор. Точнее – после того, как пуля сдвинулась, давление газов на дно гильзы намного превышает давление на стенки ската гильзы в направлении к дулу. В итоге гильза должна начать смещаться в направлении дна, выбирая зеркальный зазор. Должна, но, как говорится, не обязана Этот процесс происходит в небольшой промежуток времени после преодоления извлекающего пулю усилия (давления распатронирования).

Пока давление внутри гильзы возрастает до уровня извлекающего пулю усилия, гильза остаётся неподвижной в продольном направлении и под действием давления газов раздувается в радиальном направлении и начинает прижиматься к стенкам патронника. Причём этот процесс начинается с дульца и верхней части корпуса гильзы, где толщина стенок минимальная. К моменту начала выхода пули из дульца, сила прижатия гильзы к стенкам патронника может быть уже такой большой, что сила удержания гильзы силами трения в продольном направлении превышает усилие от давления газов на дно гильзы и отбрасывания гильзы назад не происходит. Её как-бы защемляет в верхней части. И гильза начинает растягиваться в продольном направлении, выбирая не только зеркальный зазор, но и упругую деформацию узла запирания в осевом направлении.

Возможное наибольшее давление распатронирования в 12,7-мм патронах могло достигать величины 452 кг/см2. Этого вполне достаточно для того, чтобы мягкая и тонкостенная латунная гильза прижалась к стенкам патронника на большой длине к моменту распатронирования и не могла быть отброшена газами назад. А в сочетании с увеличенным на авиационных пулемётах зеркальным зазором это, скорее всего, приводило к отдельным случаям поперечных обрывов гильз при выстреле, что совершенно недопустимо в многоствольных системах. Вот и надумали конструкторы решить проблему самым простым способом – уменьшением длины контакта гильзы с патронником в начальный период её деформации путём расточки патронника в «-проблемном»- месте —- в районе дульца и начала ската».

То есть, оружейники для обеспечения надёжности работы оружия, тем более такого сложного и капризного как многоствольные высокотемпные системы, с одной стороны заложили увеличенный зеркальный зазор, с другой стороны – применили известный им метод расточки патронника. Глядя на размеры патронников видно, как для А-12,7 и НСВ-12,7 «хватило» двух десятых расточки. А для ЯкБ-12,7 – позволили себе добавить ещё пять десятых. Итого разница в семь десятых. От возможных продольных обрывов и тугой экстракции латунной гильзы избавились. О том, что появится стальная гильза и не переживёт таких «улучшений», никто тогда не догадывался…

Для исключения подобных случаев в будущем, 03.05.1983 года 5 и 4 ГУ МОП была утверждена разработанная ЦНИИТОЧМАШ Инструкция «О порядке разработки, согласования и внесения изменений в чертежи патронника и канала ствола баллистического, боевого и нарезного спортивно-охотничьего оружия», согласованная с КБП, ЦКИБ СОО и КБАЛ.

Патронщики, конечно, предприняли все возможные усилия для решения проблемы. Но разница в размерах была столь велика для стальной гильзы, что ничего не помогло. Решая проблему за счёт конструкции и размеров гильзы – для одной системы получали требуемый результат, но для других – тугую экстракцию или другие недопустимые с точки зрения надёжности результаты.

Кроме этого, четвёртое Главное управление МОП в мае 1982 года распорядилось проводить испытаниях штатных 12,7-мм патронов, в том числе, из пулемёта ЯкБ-12,7, поскольку ВВС использовали эти патроны. И это окончательно похоронило попытки введения стальной лакированной гильзы для 12,7-мм патронов в целом, поскольку «оно не работало».

На этом история со стальной лакированной гильзой для штатных 12,7-мм одно- и двухпульных патронов закончилась. Гильза для них до сих пор остаётся латунной.

Что касается судьбы двухпульных 12,7-мм патронов 1СЛ и 1СЛТ, а также стрелково-пушечного вооружения наших вертолётов, то, если кратко, их судьба сложилась следующим образом.

Первоначально один ЯкБ-12,7 и два ГШГ-7,62 устанавливались в единой гондоле. Но ГШГ достаточно быстро исчезли из этой композиции и ЯкБ «остался в гордом одиночестве». Сам пулемёт был доработан в направлении надёжности, темпа стрельбы и повышения ресурса живучести стволов, получив название ЯкБЮ-12,7.

Интересно, что ВВС отдавали предпочтение штатным однопульным 12,7-мм патронам. Скорее всего потому, что стрелять двухпульными «по баллистическим таблицам», или корректировать огонь по трассёрам легко лишь в теории и на полигоне. И многие наши боевые вертолётчики ни разу не сталкивались с двухпульными патронами на практике.

Кроме всего этого, в 1982 году для ВВС была завершена НИР «Азимут-2» по обоснованию вооружения перспективных вертолётов, исследованиями по которой была установлена нерациональность вооружения этих летательных аппаратов 12,7-мм пулемётным вооружением. На вертолёты МИ-24 в части штатного стелково-пушечного вооружения стали устанавливать авиационные двуствольные пушки ГШ-23, ГШ-30-2. Заманчивая и красивая концепция «ливня огня» также себя полностью не оправдала… В 2010 году 12,7-мм патроны 1СЛ и 1СЛТ были сняты с производства и с вооружения Российской Армии.

Самым важным во всей этой истории является очевидность того, что в любом боевом комплексе оружие-патрон не существует «старшего» или «младшего». Только хорошее понимание всех нюансов конструкции и функционирования как элементов оружия, так и патрона смогут принести общий успех и положительный результат. И каждая «мелочь», незначительная на первый взгляд, грозит своими сюрпризами.

&nbsp-

источники

http://topwar.ru/86396-dvoynoy-udar.html - Николай Дворянинов, Максим Попенкер, © ноябрь 2015

При подготовке настоящей статьи были использованы материалы:

&nbsp-

Вот тут мы изучали ИСТОРИЮ РАЗВИТИЯ ПАТРОНА и как могли пытались с вами распилить его и рассмотреть, что там внутри. Вот вы бы никогда не догадались, Что будет с пулей, если выстрелить в лёд ? и Сколько шариков с водой понадобится, чтобы остановить пулю

infoglaz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
