Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Раз в 15 тысяч километров дизельная Газель Next требует замены масла и фильтров. Игнорирование регламента обслуживания определенным заводом изготовителем чревато проблемами в дальнейшем. Некачественное топливо и масло могут убить мотор довольно быстро. В нормальных условиях эксплуатации Газель Некст с двигателем Камминз может легко пройти 500 000 километров пробега без серьезного ремонта.

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Характеристики дизельного двигателя Газель Некст

Рабочий объем – 2800 см3
Количество цилиндров – 4
Количество клапанов – 16
Диаметр цилиндра – 94 мм
Ход поршня – 100 мм
Привод ГРМ – цепь
Мощность л.с.(кВт) – 120 (88.3) при 3600 об. в мин.
Крутящий момент – 270 Нм при 1400-3000 об. в мин.
Порядок работы цилиндров – 1-3-4-2
Минимальная частота оборота – 750 оборотов
Тип топлива – дизель
Расход топлива при постоянном движении 60 км/ч – 8.5 литра на сотню
Расход топлива при постоянном движении 80 км/ч – 10.3 литра на сотню

Устройство двигателя Камминз на Газель Некст

Рядный 4 цилиндровый 16 клапанный двигатель с чугунным блоком цилиндров и чугунной ГБЦ с верхним расположением распределительного вала. В головке блока цилиндров установлен один распределительный вал, который вращается посредством цепного привода, который идет от промежуточной шестерни. Вращение масляного насоса, топливного насоса высокого давления осуществляется с помощью шестерен. Основная шестерня стоит на коленчатом валу и приводит в движение шестерни привода ТНВД системы Common Rail, плюс шестерню ГРМ, которая и передает крутящий момент, через цепь на распредвал. Вращение водяной помпы осуществляется поликлиновым ремнем, он же через вязкостную муфту вращает и вентилятор. Схема привода шестерен и цепи ГРМ на фото ниже.

Головка блока двигателя Камминз на Газель Некст

ГБЦ имеет конструкцию с вертикально стоящими клапанами. При этом клапанов 16, то есть по 4 на цилиндр. Распредвал передает усилие для открытия клапанов, через коромысла. Кулачки распределительного вала касаются роликов, закрепленных на коромыслах, приводя их в действие.

Коромысел всего 8 штук, под их воздействием одновременно отрывается сразу по два клапана. Очень важный момент, это своевременная регулировка теплового зазора клапана. Она осуществляется раз в 120 тыс. км. Узел регулировки элементарный, состоит из винта и гайки. Все это можно разглядеть на фото чуть ниже.

Если регулировку клапанов не проводить, то в один прекрасный момент клапан выдавит в камеру сгорания чуть больше допустимого и произойдет встреча клапана с поршнем, а это как вы понимаете очень дорогостоящий ремонт.

Кстати, тот же мотор Cummins 2.8, но с другими настройками может выдавать 149,6 лошадиных сил при крутящем моменте до 330 Нм. Агрегат увеличенной мощности ставят на некоторые модификации ГАЗель Next с осени 2015 года. Повышение мощности произошло за счет новых настроек турбонаддува и перепрошивки электронного блока управления. Правда одновременно пришлось усиливать трансмиссию. Сцепление ZF Sachs теперь идет с увеличенным диаметром ведомого диска, его увеличили с 240 до 280 мм. В КПП появились усиленные подшипники и новые синхронизаторы. Конструкция заднего моста так же модернизирована, в частности усилен подшипник ведущей шестерни.

autoclub99.ru

Система питания Газель Некст с двигателем Cummins ISF

Система питания двигателя Common Rail. Система состоит из системы подачи топлива, в которую входит топливный бак, топливный фильтр с подкачивающим насосом, ТНВД, форсунки, топливопроводы.

Также в систему входит система подачи воздуха, которая состоит из воздушного фильтра, турбокомпрессора, охладителя наддувочного воздуха, впускной трубы.

В стальной штампованный бак устанавливается топливозаборник с сетчатым фильтром грубой очистки.

Топливный бак устанавливается на раме.

Из бака топливо по трубопроводу через фильтр тонкой очистки подается в топливный насос высокого давления (ТНВД). Из насоса топливо под высоким давлением поступает в рампу, из которой подводится к форсункам.

Топливозаборник крепится к баку прижимным кольцом с винтами через уплотнительное резиновое кольцо.

Насос высокого давления подает топливо в общий топливопровод высокого давления вне зависимости от частоты вращения двигателя.

Топливо под высоким давлением накапливается в этом топливопроводе, откуда оно постоянно подается в форсунки.

Модуль ECM регулирует подачу топлива и момент впрыска включением форсунок.

В этом насосе давление топлива повышается до уровня 250 — 1600 бар в трех радиальных нагнетательных камерах.

Исполнительный клапан электронной системы управления подачей топлива, установленный на входе в эти камеры, регулирует объем поступающего в них топлива. Для этого он использует сигналы модуля ECM, который поддерживает давление в общем топливопроводе высокого давления на требуемом уровне.

Топливо, которое не попадает в нагнетательные камеры, выходит через каскадный перепускной клапан.

Тот направляет часть топлива под давлением в каналы системы смазки насоса высокого давления и затем обеспечивает слив топлива в бак.

Топливная рампа накапливает топливо и распределяет его между топливопроводами отдельных форсунок.

В рампе установлен датчик, который контролирует давление, создаваемое в нем насосом высокого давления.

Сигнал этого датчика используется модулем ECM для регулирования подачи топливного насоса высокого давления. Кроме того, в общем топливопроводе есть редукционный клапан.

Он работает как предохранительный клапан, сбрасывая избыточное давление, если давление в топливной магистрали превысит установленный уровень.

Топливо, слитое из общего топливопровода высокого давления, возвращается в топливный бак по сливному топливопроводу.

ТНВД приводится в действие шестернями от заднего конца коленчатого вала.

В корпусе насоса также установлен механический подкачивающий насос, который обеспечивает всасывание топлива из бака.

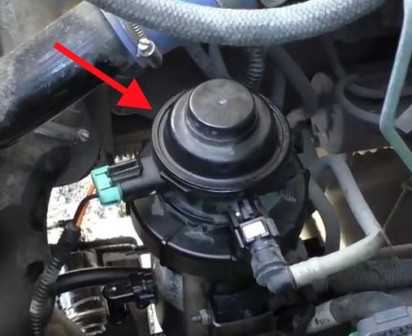

Фильтр тонкой очистки топлива со сменным фильтрующим элементом в сборе с подкачивающим топливным насосом предназначен для очистки топлива в системе питания двигателя от механических примесей и воды.

Он расположен в моторном отсеке с левой стороны на лонжероне рамы.

На корпусе фильтра расположены отверстие для выпуска воздуха, закрытое болтом, сетчатый фильтр для предварительной очистки топлива и кран для слива отстоя (воды).

Для предупреждения закупорки фильтра в холодное время в корпус фильтра встроен электрический подогреватель топлива.

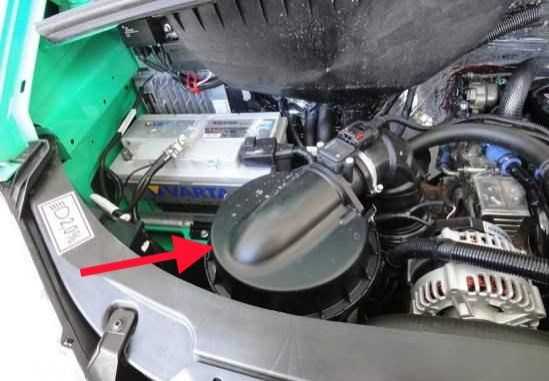

Воздушный фильтр установлен в правой части моторного отсека.

В воздушном фильтре воздух, поступающий через воздухозаборник, фильтруется, проходя через шторы фильтрующего элемента.

Затем через патрубок в верхней части корпуса фильтра воздух поступает по воздуховоду в турбокомпрессор двигателя.

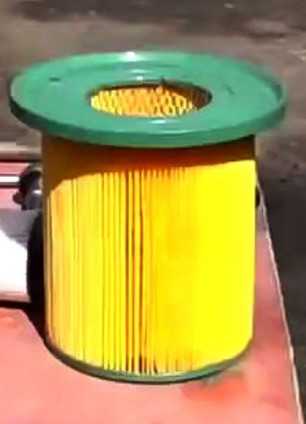

Фильтрующий элемент воздушного фильтра с большой площадью фильтрации.

Изготовлен фильтрующий элемент из пористого картона.

Турбокомпрессор установлен на выпускном коллекторе и предназначен для улучшения наполняемости цилиндров за счет использования энергии отработавших газов.

Турбокомпрессор состоит из одноступенчатого компрессора и радиальной турбины.

Принцип работы турбокомпрессора заключается в том, что отработавшие газы из цилиндров под давлением поступают через выпускной коллектор в камеру газовой турбины.

Расширяясь, газы вращают колесо турбины.

Вращение через вал передается рабочему колесу компрессора, которое всасывает воздух, сжимает его и подает под давлением в цилиндры двигателя.

Колесо турбины отлито из жаропрочного сплава и приварено к валу.

Колесо компрессора отлито из алюминиевого сплава и закреплено на валу специальной гайкой.

Подшипник вала турбокомпрессора смазывается маслом, поступающим под давлением по трубопроводу от масляного насоса.

Из турбокомпрессора масло по трубке сливается в картер двигателя.

В турбокомпрессоре предусмотрены контактные газомасляные уплотнения с пружинными кольцами.

Со стороны турбины уплотнительные кольца установлены в канавке втулки, напрессованной на вал ротора, а со стороны компрессора — в канавке втулки компрессора.

Для повышения эффективности масляного уплотнения со стороны компрессора зона уплотнительного кольца отделена от зоны активного выброса масла из подшипника маслоотражателем, образующим дополнительный лабиринт.

Охладитель наддувочного воздуха (интеркулер) трубчато-ленточный алюминиевый, установлен ниже радиатора системы охлаждения двигателя.

Перед поступлением во впускную трубу двигателя воздух проходит через охладитель, который соединен воздуховодами с турбокомпрессором и впускной трубой.

Чтобы легче было запускать двигатель, во впускную трубу встроен электрический подогреватель «А».

При повороте ключа в замке зажигания, включается подогреватель и на щитке приборов загорается лампочка, после того как она погаснет, можно включать стартер.

Дроссельный узел представляет собой корпус с заслонкой, которая управляется электроприводом от сигнала электронной педали.

Электронная педаль управления заслонкой (педаль газа) закреплена болтами на щитке передка.

aubito.ru

Газель Next получила более мощный двигатель Cummins

ГАЗ модернизировал дизельную версию Газели Next: теперь она оснащается 149-сильным мотором Cummins вместо прежнего 120-сильного. Крутящий момент нового мотора составляет 330 Нм против 270 Нм у прежнего. Двигатель имеет тот же рабочий объём — 2,8 л, повышение мощности достигнуто новыми настройками турбокомпрессора и иной «прошивкой» электронного блока управления. Мотор, как и прежде, поставляется с китайского завода компании Cummins.

Более мощный мотор наделил Газель Next улучшенной динамикой — время разгона с места до 60 и 100 км/ч сократилось на 15 с (по сравнению с предыдущей дизельной версией), а время разгона на 5-й передаче с 40 до 100 км/ч — на 30%.

Вместе с новым двигателем дизельная Газель Next получила усиленную коробку передач с дополнительными подшипниками, шестернями увеличенной ширины и новыми синхронизаторами, а также модернизированный задний мост, в котором использованы более прочные марки стали и усиленный подшипник ведущей шестерни.

Увеличение мощности двигателя потребовало установки нового сцепления ZF Sachs с увеличением внешнего диаметра ведомого диска с 240 до 280 мм.

Двигатели с повышенной мощностью и увеличенным крутящим моментом устанавливаются на все дизельные модели и модификации автомобиля Газель Next за исключением автобусов малого класса A63R42 и A64R42, отмечает пресс-служба Группы ГАЗ. Изменилась ли стоимость дизельной Газели Next в связи с заменой двигателя — не сообщается.

Газель Next также выпускается с российским 2,7-литровым бензиновым мотором мощностью 130 л.с. и крутящим моментом 221 Нм.
