ПТРК М47 «Драгон» | Военное оружие и армии Мира
Противотанковый ракетный комплекс М47 предназначен для борьбы с бронированными целями на дистанциях до 1000 м.
СОЗДАНИЕ
Разработка ПТРК М47 «Драгон» началась в 1964 году американской компанией «Макдоннелл Дуглас». А через восемь лет на заводах компаний «Макдоннелл Дуглас» и «Рейтон» в штатах Флорида и Теннеси было развернуто серийное производство комплекса. ПТРК М47 был принят на вооружение в 1967 году. Позднее комплекс неоднократно модернизировался как в США так и в других странах, куда он продавался. Комплекс находился или находится и по сей день на вооружении сухопутных войск более чем 15 стран мира, таких как США, Израиль, Марокко, Иордания, Нидерланды, Испания, Саудовская Аравия, Швейцария, Таиланд, Иран, Ирак и другие.
КОНСТРУКЦИЯ
ПТРК М47 «Драгон» имеет командную полуавтоматическую, с передачей команд по проводам, систему управления, обеспечивающую дальность стрельбы ПТУР по различным целям от 65 до 1000 м. Комплекс состоит из транспортно-пускового контейнера (ТПК) с ПТУР, устройства сопровождения и сошки. В хвостовой части контейнера расположена вышибная двигательная установка, а также пиротехническая батарея устройства сопровождения. Устройство сопровождения включает в себя дневной оптический прицел с 6х увеличением, ИК-пеленгатор ракеты, блок электронной аппаратуры и индукционный механизм пуска ракеты. Для стрельбы в ночное время используется устройство сопровождения с ночным прицелом AN/TAS-5.
Противотанковая управляемая ракета «Драгон» («Дракон») состоит из кумулятивной боевой части с контактным взрывателем, блока микродвигателей и хвостового отсека. Калибр боевой части составляет 101,6 мм, ПТУР имеет оригинальную схему, в которой отсутствует обычный маршевый двигатель и рули управления. Тягу на полете и корректировку курса и тангажа ПТУР осуществляет блок микродвигателей. Он содержит 60 микродвигателей, объединенных в 3 секции по 20 микродвигателей в каждой. Работают микродвигатели поочередно парами, в том числе и при поступлении корректирующих команд на борт ракеты. Поэтому в полете ракета издает характерный пульсирующий звук. В хвостовом отсеке размещена бортовая аппаратура, катушка проводной линии связи передачи команд, модулированный ИК-излучатель и подпружиненные крылья, которые раскрываются при выходе ракеты из контейнера.
На базе ПТРК М47 в США были разработаны модернизированные варианты комплекса: «Драгон» II, «Драгон» II+, «Супер Драгон».
ПТРК «ДРАГОН» II
В 1986 году для ПТРК М47 «Драгон» было начато серийное производство новой управляемой ракеты «Драгон» II.
ПТУР «Драгон» II отличается от ракеты «Драгон» тем, что новая ПТУР оснащена более мощной кумулятивной боевой частью HPzG-86 производства американской компании «Физикс Интернешнл».
Новая боевая часть имеет больший калибр — 122 мм и большую массу— 850г, благодаря этому бронепробиваемость ПТУР «Драгон» II составляет 765 мм против 430 мм у базового варианта.
ПТРК «ДРАГОН» II+
Разработка ракеты «Драгон» II+ была завершена в 1993 году. Она способна поражать бронированную цель на дальностях до 1500 м благодаря оснащению ПТУР твердотопливным маршевым двигателем. В зависимости от температуры окружающей среды время работы маршевого двигателя составляет от 4 до 6,3 с. Запуск маршевого двигателя происходит после вылета ракеты из ТПК на расстоянии 20 м. Максимальная скорость полета ПТУР «Драгон» II+ составляет 265 м/с.
Для повышения бронепробиваемости и способности поражать основные танки, оснащенные динамической защитой, новая ПТУР была оснащена тандемной кумулятивной боевой частью HP2G90.
ПТРК «СУПЕР ДРАГОН»
Дальнейшим усовершенствованием ПТРК М47 «Драгон» стала разработка ПТРК «Супер Драгон» с увеличенной до 2000 м дальностью действия. Повышение дальности полета было достигнуто за счет улучшения аэродинамических характеристик и переориентации импульсных микродвигателей, а также снижению массы ракеты. Стартовая масса ПТУР уменьшилась, благодаря использованию волоконно-оптического кабеля вместо медного в проводной линии связи передачи команд на ракету. Таким образом, ПТУР «Супер Драгон» стала легче на 0,8 кг по сравнению с ракетой «Драгон».
ПТУР «Супер Драгон» имеет тандемную кумулятивную боевую часть, такую же, как и на ракете «Драгон» Однако для ПТУР «Супер Драгон» были разработаны еще многоцелевая осколочно-фугасная кумулятивная боевая часть и дымовая боевая часть.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПТРК М47 «ДРАГОН» («ДРАГОН» II+)
Масса комплекса в боевом положении с дневным прицелом, кг: 15,4 (17,7)
Масса ТПК с ракетой при транспортировке, кг: 12,9 (15,5)
Масса ТПК с ракетой в боевом положении, кг: 12,3 (14,8)
Длина ТПК ,ми: 1154 (1154)
Диаметр корпуса ракеты, мм: 127 (127)
Стартовая масса ракеты, кг: 10,07 (10,07) Оставить эмоцию
Нравится Тронуло Ха-Ха Ого Печаль Злюсь
3759warfor.me
Противотанковый ракетный комплекс М-47 Dragon-2 ( Dragon-2+ )
]]>]]> На международной выставке вооружения и военной техники, прошедшей в начале октября 1992г. в Афинах (Греция), американская фирма «McDonnell Douglas» впервые представила противотанковые ракетные комплексы (ПТРК) средней дальности «Dragon-2» и «Dragon-2+».
ПТРК «Dragon-2» и «Dragon-2+» предназначены для поражения основных боевых танков, бронированных машин, бункеров и других целей на дальности от 65 до 1000м. Эти комплексы являются результатом более, чем 20- летних постоянных улучшений конструкции базового ПТРК М-47 «Dragon-1» и применения современных технологий.
Базовый ПТРК «Dragon-1» был разработан фирмой «McDonnell Douglas» в 1970 году, состоит на вооружении сухопутных войск более 15 стран мира, в том числе: США, Израиля, Иордании, Марокко, Нидерландов, Саудовской Аравии, Испании, Швейцарии, Таиланда и Югославии .
Основное отличие ПТРК «Dragon-2» от базового варианта заключается в боевом оснащении ракеты. Ракета «Dragon-2» оснащена новой более мощной кумулятивной БЧ с повышенной бронепробиваемостью (до 950мм). В состав комплекса «Dragon-2+» входит ракета, оснащенная дополнительным маршевым двигателем и новой тандемной БЧ, имеющей подпружиненую иглу, в которой установлен дополнительный лидирующий заряд для преодоления слоя реактивной брони.
Фирма разработчик гарантирует возможность модернизации комплексов «Dragon-1» и «Dragon-2» до уровня ПТРК «Dragon-2+».
Известно, что фирма «McDonnell Douglas» разрабатывала и противотанковый комплекс «Dragon-3» с дальностью 1500м, ракетой, оснащенной тандемной БЧ, и новым всесуточным устройством сопровождения. Разработка комплекса «Dragon-3» была прекращена вследствие недостатка ассигнований в 1989г.
Комплекс «Dragon» ограниченно применялся во время операции «Буря в пустыне» против Ирака в 1991 году, а также во время ирано-иракского конфликта.
Состав
]]>]]>Комплекс «Dragon-2″(«Dragon-2+») состоит из:
транспортно-пускового контейнера (ТПК) с сошкой,
ракеты, управляемой по проводам,
устройства сопровождения с дневным или ночным прицелом, которое используется многократно.
Комплекс обслуживается одним оператором. Специального станка у комплекса нет, стрельба ведется с плеча. Для удобства прицеливания на ТПК имеется откидной упор-сошка. При запуске ракеты оператор укрепляет на транспортно- пусковом контейнере устройство сопровождения с дневным или ночным прицелом, совмещает перекрестие прицела с целью и запускает ракету. После вылета ракеты из пусковой трубы и достижения необходимой дальности взводится взрыватель БЧ, ракета выводится на линию визирования, при этом команды наведения передаются на ракету по проводной линии связи. В процессе полета ракеты оператор удерживает цель в перекрестии прицела до момента встречи ракеты с целью. После выстрела пустой контейнер выбрасывается, а прицел устанавливается на следующий контейнер с ракетой.
В состав комплекса «Dragon-2+» входит ]]>ракета]]>, оснащенная дополнительным маршевым двигателем и новой тандемной БЧ, имеющей подпружиненую иглу, в которой установлен дополнительный лидирующий заряд для преодоления слоя реактивной брони, и устройство сопровождения ракеты с усовершенствованным дневным или ночным прицелом. ПТРК «Dragon-2+» характеризуется меньшим временем полета на максимальную дальность. Температурный диапазон боевого применения комплекса с дневным прицелом -32 … +63°С , с ночным прицелом -32..+52°С .
Устройство сопровождения комплекса «Dragon-2+» содержит модернизированный цифровой электронный блок и встроенное устройство проверки комплекса, что устраняет необходимость применения специального проверочного оборудования, повышает надежность и ремонотопригодность комплекса в полевых условиях и его материально-техническое обслуживание.
Тактико-технические характеристики
«Dragon-2» | «Dragon-2+» | |
Дальность стрельбы, м | 65-1000 | 65-1000 |
Время полета ракеты на дальность 1000м,с | 11.5 | 6.2 |
Время полета ракеты на дальность 1500 м,с | — | 8.6 |
Масса комплекса в боевом положении с дневным прицелом ,кг | 15.4 | 17.7 |
Масса комплекса в боевом положении с ночным прицелом ,кг | 22.1 | 24.6 |
Масса ТПК с ракетой при транспортировке ,кг | 12.9 | 15.5 |
Масса ТПК с ракетой в боевом положении ,кг | 12.3 | 14.8 |
Масса устройства сопровождения с дневным прицелом ,кг | 3.1 | 2.9 |
Масса устройства сопровождения с ночным прицелом ,кг | 9.8 | 9.8 |
Длина ТПК ,мм | 1154 | 1154 |
Длина ракеты ,мм | 852 | 852 |
Диаметр корпуса ракеты ,мм | 127 | 127 |
Стартовый вес ракеты ,кг | 10.07 | 10.07 |
Общие сведения и сравнительная характеристика американских средних противотанковых ракетных комплексов различных изготовителей | |||||||
---|---|---|---|---|---|---|---|
Прототип | «Топкик» | «Дракон-2» | «Фог-М» | «Джавелин» | «Страйкер» | ||
Изображение | |||||||
Задействованные структуры | |||||||
Генеральный подрядчик | «Форд аэроспейс» | «Макдоннелл Дуглас» | «Хьюз эйркрафт» | «Тексас инструментз» | «Рэйтеон» | ||
Ассоциированные подрядчики | «Дженерал дайнемикс» | «Коллсман инструментз» | «Ханивелл» | «Мартин-Мариэтта» | |||
«Лорэл системз» | «Боинг» | ||||||
Система наведения | |||||||
Режим управления полётом ракеты | полуавтоматический | ручной | автоматический | ||||
Устройство наведения ракеты на цель | станция лазерной подсветки | станция передачи команд по проводам | инфракрасная головка самонаведения с фокальноплоскостным матричным приёмником излучения | ||||
с оптическим дневным или ночным прицелом | с ТВ- дисплеем | с высокой | с низкой | ||||
разрешающей способностью | |||||||
Метод наведения ракеты | трёхточечный | двухточечный | |||||
метод совмещения | метод погони | метод пропорционального сближения | |||||
автоматического | ручного с | ||||||
с постоянным | с нулевым | произвольным | с переменным | ||||
коэффициентом упреждения | |||||||
Время боевой работы | прицеливания | абсолютный минимум | минимум | норма | превышение допустимых параметров | ||
полёта | минимум | превышение допустимых параметров | |||||
Помехозащищённость | абсолютная | относительная | |||||
Помехоустойчивость | высокая | абсолютная | низкая | ||||
Угрожающие факторы помеховой обстановки | искусственные | оптические помехи | не влияют | тепловые ловушки | |||
естественные | не влияют | пыль, дым, огонь, туман, погодно-климатические факторы | |||||
Ракета | |||||||
Боевая часть ракеты | тип | кумулятивная боевая часть с металлической облицовкой воронки (эффект Монро) | |||||
тандемная | цельная | тандемная | цельная | ||||
детонация | строго над целью вниз | строго вперёд | |||||
разрушение | минимум | абсолютный минимум | норма | абсолютный максимум | максимум | ||
Траектория полёта ракеты | неизменная запрограммированная | изменяемая стрелком | |||||
над линией визирования | по линии визирования | произвольно | до пуска из двух вложенных вариантов | ||||
Корректировка полёта ракеты стрелком | возможна | невозможна | |||||
Боевые возможности | |||||||
Эффективная дальность стрельбы | норма | абсолютный минимум | абсолютный максимум | минимум | минимум | ||
Вероятность попадания | норма | минимум | абсолютный минимум | максимум | абсолютный максимум | ||
Ответный огонь обстреливаемой цели | может отрицательно повлиять на вероятность попадания | не влияет на вероятность попадания | |||||
Стрельба с закрытых огневых позиций | невозможна | предпочтительна | невозможна | ||||
Стрельба по загоризонтным целям | невозможна | предпочтительна | невозможна | ||||
Стрельба по целям за преградами | неэффективна | эффективна | допустима | ||||
Стрельба сквозь плотную дымовую завесу | проблематична | нецелесообразна | эффективна по любой цели | эффективна только по авто- и бронетехнике | |||
Стрельба в условиях густого тумана | проблематична | бесполезна | эффективна | проблематична | |||
Смена огневой позиции после пуска | недопустима | допустима | предпочтительна | ||||
Повторный обстрел цели после пуска | невозможен до попадания или промаха | возможен сразу же после пуска | |||||
Демаскирующие факторы стрельбы | максимум | абсолютный максимум | норма | минимум | абсолютный минимум | ||
Относительный вес | близкий к минимуму | превышение | норма | превышение | абсолютный минимум | ||
Эксплуатационные вопросы | |||||||
Простота | эксплуатационная | требует специальной подготовки | требует особых навыков | примитивен, выстрелил и выбросил | |||
технологическая | максимум | абсолютный максимум | норма | абсолютный минимум | минимум | ||
Цена серийного боеприпаса, тыс. долл. | относительная | минимум | абсолютный минимум | норма | абсолютный максимум | максимум | |
фиксированная | $90 | $15 | $110 | $150 | н/д | ||
в ценах на момент войсковых испытаний | |||||||
Оценочная стоимость программы работ, млн. долл. | |||||||
минимум | $108 | $12 | $110 | $120 | |||
норма | $180 | $30 | $220 | $300 | |||
максимум | $230 | $38 | $290 | $390 | |||
Источники информации
|
wikipedia.green
Общие сведения и сравнительная характеристика американских средних противотанковых ракетных комплексов различных изготовителей | |||||||
---|---|---|---|---|---|---|---|
Прототип | «Топкик» | «Дракон-2» | «Фог-М» | «Джавелин» | «Страйкер» | ||
Изображение | |||||||
Задействованные структуры | |||||||
Генеральный подрядчик | «Форд аэроспейс» | «Макдоннелл Дуглас» | «Хьюз эйркрафт» | «Тексас инструментз» | «Рэйтеон» | ||
Ассоциированные подрядчики | «Дженерал дайнемикс» | «Коллсман инструментз» | «Ханивелл» | «Мартин-Мариэтта» | |||
«Лорэл системз» | «Боинг» | ||||||
Система наведения | |||||||
Режим управления полётом ракеты | полуавтоматический | ручной | автоматический | ||||
Устройство наведения ракеты на цель | станция лазерной подсветки | станция передачи команд по проводам | инфракрасная головка самонаведения с фокальноплоскостным матричным приёмником излучения | ||||
с оптическим дневным или ночным прицелом | с ТВ- дисплеем | с высокой | с низкой | ||||
разрешающей способностью | |||||||
Метод наведения ракеты | трёхточечный | двухточечный | |||||
метод совмещения | метод погони | метод пропорционального сближения | |||||
автоматического | ручного с | ||||||
с постоянным | с нулевым | произвольным | с переменным | ||||
коэффициентом упреждения | |||||||
Время боевой работы | прицеливания | абсолютный минимум | минимум | норма | превышение допустимых параметров | ||
полёта | минимум | превышение допустимых параметров | |||||
Помехозащищённость | абсолютная | относительная | |||||
Помехоустойчивость | высокая | абсолютная | низкая | ||||
Угрожающие факторы помеховой обстановки | искусственные | оптические помехи | не влияют | тепловые ловушки | |||
естественные | не влияют | пыль, дым, огонь, туман, погодно-климатические факторы | |||||
Ракета | |||||||
Боевая часть ракеты | тип | кумулятивная боевая часть с металлической облицовкой воронки (эффект Монро) | |||||
тандемная | цельная | тандемная | цельная | ||||
детонация | строго над целью вниз | строго вперёд | |||||
разрушение | минимум | абсолютный минимум | норма | абсолютный максимум | максимум | ||
Траектория полёта ракеты | неизменная запрограммированная | изменяемая стрелком | |||||
над линией визирования | по линии визирования | произвольно | до пуска из двух вложенных вариантов | ||||
Корректировка полёта ракеты стрелком | возможна | невозможна | |||||
Боевые возможности | |||||||
Эффективная дальность стрельбы | норма | абсолютный минимум | абсолютный максимум | минимум | минимум | ||
Вероятность попадания | норма | минимум | абсолютный минимум | максимум | абсолютный максимум | ||
Ответный огонь обстреливаемой цели | может отрицательно повлиять на вероятность попадания | не влияет на вероятность попадания | |||||
Стрельба с закрытых огневых позиций | невозможна | предпочтительна | невозможна | ||||
Стрельба по загоризонтным целям | невозможна | предпочтительна | невозможна | ||||
Стрельба по целям за преградами | неэффективна | эффективна | допустима | ||||
Стрельба сквозь плотную дымовую завесу | проблематична | нецелесообразна | эффективна по любой цели | эффективна только по авто- и бронетехнике | |||
Стрельба в условиях густого тумана | проблематична | бесполезна | эффективна | проблематична | |||
Смена огневой позиции после пуска | недопустима | допустима | предпочтительна | ||||
Повторный обстрел цели после пуска | невозможен до попадания или промаха | возможен сразу же после пуска | |||||
Демаскирующие факторы стрельбы | максимум | абсолютный максимум | норма | минимум | абсолютный минимум | ||
Относительный вес | близкий к минимуму | превышение | норма | превышение | абсолютный минимум | ||
Эксплуатационные вопросы | |||||||
Простота | эксплуатационная | требует специальной подготовки | требует особых навыков | примитивен, выстрелил и выбросил | |||
технологическая | максимум | абсолютный максимум | норма | абсолютный минимум | минимум | ||
Цена серийного боеприпаса, тыс. долл. | относительная | минимум | абсолютный минимум | норма | абсолютный максимум | максимум | |
фиксированная | $90 | $15 | $110 | $150 | н/д | ||
в ценах на момент войсковых испытаний | |||||||
Оценочная стоимость программы работ, млн. долл. | |||||||
минимум | $108 | $12 | $110 | $120 | |||
норма | $180 | $30 | $220 | $300 | |||
максимум | $230 | $38 | $290 | $390 | |||
Источники информации
|
wiki.sc
Вопрос 11. ТТХ БРМ М3 «Брэдли» — Мегаобучалка

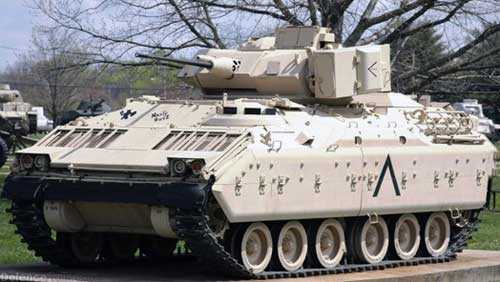

Бронированная разведывательная машина БРМ М3 Бредли (Bradley) начала разрабатываться весной 1972 года американской компанией, сейчас называемой «Юнайтед дифенс граунд системз дивижн». В результате были созданы две машины — боевая машина пехоты М2 Бредли (Bradley) и бронированная разведывательная машина М3 Бредли (Bradley), принятые на вооружение в 1981 году.
Компоновка БРМ М3 Бредли (Bradley) выполнена с передним расположением моторно-трансмиссионного отделения и кормовым расположением десантного, в котором размещены два разведчика-наблюдателя, имеющих в своем распоряжении РЛС наземной разведки AN/PPS-15, радиостанции AN/VRC-12 и AN/PRC-77, приборы ночного видения и др. Также для выполнения специальных заданий в десантном отделении находится мотоцикл.
Тактико-технические характеристики БРМ М3 Бредли (Bradley)
Длина по корпусу 6,45 м, ширина 3,2 м, высота 2,58…2,9 м
Вес 29,9 т
Клиренс 450 мм
Экипаж 5 чел
Силовая установка: 8-цилиндровый V-образный дизельный двигатель жидкостного охлаждения «Камминз» VTA-903T, мощностью 500 л.с. (368 кВт)
Максимальная скорость 66 км/час по шоссе, 7,2 км/час на плаву
Запас хода 490 км
Емкость топливных баков: 662 л
Вооружение: 25-мм пушка М242 Бушмастер, 7,62-мм спаренный пулемет М240С, два ПУ ПТРК BGM-71 TOW
Боекомплект: 1500 выстрелов 25-мм, 4540 патронов 7,62-мм, 12 ПТУР TOW
Преодолеваемое препятствие: стенка высотой 0,91 м, ров шириной 2,54 м, угол подъема 30°, крен 15°
Вопрос 12. ТТХ ПТУР «Дракон, ТОУ, Милан».
ПТРК «Дракон-3»
Система управления – полуавтоматическая по проводам;
Масса пусковой установки (ПУ) – 16,97 кг.
Масса ПТУР в пусковом контейнере – 10,1 кг.
Дальность стрельбы – 75-1500 м.
Скорость полета ПТУР – 200 м/с.
Бронепробиваемость – 500-950 мм.
Расчёт – 1 чел.
Противотанковый ракетный комплекс «Toy» состоит на вооружении в мотопехотных батальонах. Ракета имеет кумулятивную боевую часть и цилиндрический корпус. В корпусе ракеты размещены пороховые стартовый и маршевый двигатели и бортовая аппаратура управления с источником питания. Стрельба может вестись с наземной переносной и самоходной пусковых установок.
В 1985 г. на вооружение армии США был принят усовершенствованный вариант ПТУР «Тоу-2», имевший боевую часть большей мощности.
Наименование: BGM-71D (TOW-2)
Система управления: полуавтическая с инфракрасн. аппаратурой сопровожд-я ракеты и передачей команд по проводам
Длина установки, мм: 2210
Максимальн. скорость ракеты, м/с: 200
Длина ракеты, мм: 1174
Вес ракеты с контейнером, кг: 93
Вес боевой части, кг: 10
Диаметр боевой части, мм: 152
Тип боевой части: кумулятивная
Дальн. эффективн. стрельбы, м: 65-3750
Бронепробиваемость, мм: более 1000
В ближайшие годы ПТРК «Дракон» и «Toy» будут заменяться Противотанковым ракетным комплексом «Джавелин», который принят на вооружение сухопутных войск и морской пехоты США в 1996 г.
ПТРК «Джавелин» («Копьё») AAWS/М «Javelin» (Anti-Armour Weapon System/ Medium)
Тактико-технические характеристики:
Стартовая масса, кг: 26
Длина/диаметр корпуса, мм: 1067/127
Максимальная скорость, м/с: 300
Дальность стрельбы, макс/мин, км: 2,5/0,25
Масса боевой части, кг: 3,4
Тип боевой части: тандемная, кумулятивная
Бронепробиваемость, мм: 750
Система управления: автоматическая, с тепловизионной головкой самонаведения.
В состав ПТРК «Джавелин» входят прицельно-пусковое оборудование и ПТУР в транспортном контейнере одноразового использования. Запуск ракеты, действующей по принципу «выстрелил — забыл», может осуществляться из закрытых помещений. ПТРК «Джавелин» наиболее эффективен при использовании Против бронированной техники с обычной броней или броней с динамической защитой.
megaobuchalka.ru
Опытный истребитель танков «Объект 150» с ПТРК «Дракон» (СССР)
Истребитель танков «Объект 150» с ПТРК «Дракон» был разработан на базе серийного танка Т-62 в 1964 г. в Нижнем Тагиле конструкторским бюро завода №183 под руководством Л.Н. Карцева. Ведущим конструктором машины был И.С.Бушнев. Испытания двух опытных образцов были проведены весной-осенью 1964 г. После доработки комплекса истребитель танков был рекомендован к принятию на вооружение. Приказом министра обороны СССР от 6 ноября 1968 г. истребитель танков «Объект 150» был принят на вооружение Советской Армии под наименованием «Истребитель танков ИТ-1». Его серийное производство было организовано на заводе №183.
Истребитель танков «Объект 150» отличался от танка Т-62, в основном, конструкцией башни, внутренним устройством боевого отделения и уменьшением численности экипажа до трех человек. Он был вооружен пусковой установкой для ПТУР 3М7 «Дракон» и спаренным с ней 7,62- мм пулеметом ПКТ Слева от выдвижной пусковой установки в боевом отделении находилось рабочее место командира машины, справа — оператора. Стрельба управляемыми ракетами велась как из неподвижного истребителя танков, так и при его движении со скоростью до 25 км/ч благодаря установке электромеханического стабилизатора вооружения 2Э3 и стабилизации поля зрения дневного и ночного прицелов. Дальность стрельбы днем по неподвижной или движущейся цели составляла от 300 до 3000 м, ночью — до 900 м.
Управляемая ракета 3М7 была выполнена по аэродинамической схеме «утка» и имела кумулятивную боевую часть. Ракета массой 54 кг, диаметром 180 мм и длиной 1240 мм пробивала броневую плиту толщиной 250 мм, расположенную под углом 60° от вертикали. Для производства выстрела пусковая установка вместе с ракетой выдвигалась из боевого отделения на линию огня через люк в крыше башни. При пуске ракеты для предотвращения воздействия пороховых газов перед стеклами входных окон прицелов специальной системой ставилась воздушная завеса. После выстрела пусковая установка автоматически убиралась внутрь боевого отделения. Полетная скорость ракеты составляла 220 м/с. Система управления ракетой была полуавтоматической с передачей команд по радиоканалу с обратной оптической связью от источника света на ракете. Траектория полета ракеты была на 1,5-2 м выше линии прицеливания. При стрельбе ночью использовался режим ручного управления ракетой без превышения траектории полета ракеты над линией прицеливания.
Для заряжания пусковой установки в боевом отделении был установлен электромеханический механизм заряжания. Боекомплект к пусковой установке состоял из 15 ПТУР, из которых 12 ракет располагались в механизированной укладке в боевом отделении и 3 ракеты в отделении управления в немеханизированной боеукладке справа от механика-водителя. Боекомплект к спаренному пулемету ПКТ составлял 2000 патронов. Броневая защита корпуса истребителя танков «Объект 150» была такой же, как у танка Т-62. Сравнительно небольшой по высоте силуэт башни и отсутствие амбразуры для пушки позволили усилить броневую защиту башни. Подвижность истребителя танков была на уровне подвижности танка Т-62. Конструкция топливных баков в отделении управления в связи с отменой баков-стеллажей была изменена. Общая емкость трех топливных баков в отделении управления увеличилась на 20 л. и составила 695 л. Силовая установка, трансмиссия и ходовая часть не имели значительных конструктивных изменений. Истребитель танков был приспособлен для преодоления водных преград с помощью ОПВТ.
В 1967 г. на обоих опытных образцах истребителей танков «Объект 150» были установлены для проведения испытаний однопоточные гидромеханические трансмиссии (ГМТ), разрабатывавшиеся для среднего танка Т-55. При прямолинейном движении истребителя танков мощность от двигателя В-55 передавалась последовательно через входной редуктор, двухреакторную комплексную гидропередачу с блокировочным фрикционом, коробку передач, двухступенчатые ПМП и бортовые редукторы на ведущие колеса. Часть мощности двигателя с насосного колеса комплексной гидропередачи ГТК-IIIс передавалась через специальные приводы на масляные насосы, компрессор и вентилятор системы охлаждения. Комплексная гидропередача была вынесена из картера коробки передач и установлена на место размещения главного фрикциона в аналогичной по компоновке механической трансмиссии танка Т-55. Она имела следующие основные показатели: максимальный КПД равнялся 0,886, активный диаметр — 410 мм, силовое передаточное отношение — 2,5.
Интересным техническим решением в этой трансмиссии являлась конструкция трехступенчатой коробки передач, как пример использования простой (непланетарной) коробки передач с фрикционным включением передач. Двухвальная коробка передач с неподвижными осями обеспечивала движение на трех передачах вперед и на одной передаче назад. Включение каждой передачи осуществлялось соответствующими индивидуальными фрикционами, работавшими в масле, с трением стали по металлокерамике. Фрикционы имели гидравлическое включение и пружинное выключение. Автономная гидравлическая система трансмиссии обеспечивала принудительную смазку деталей и узлов коробки передач под давлением до 0,29 МПа (3 кгс/см), подпитку комплексной гидропередачи под давлением до 0,74 МПа (7,5 кгс/см) и циркуляцию масла.
автор статьи: Солянкин А.Г.
первоисточник: «Отечественные бронированные машины. XX век Том 3»
www.dogswar.ru
Общие сведения и сравнительная характеристика американских средних противотанковых ракетных комплексов различных изготовителей | |||||||
---|---|---|---|---|---|---|---|
Прототип | «Топкик» | «Дракон-2» | «Фог-М» | «Джавелин» | «Страйкер» | ||
Изображение | |||||||
Задействованные структуры | |||||||
Генеральный подрядчик | «Форд аэроспейс» | «Макдоннелл Дуглас» | «Хьюз эйркрафт» | «Тексас инструментз» | «Рэйтеон» | ||
Ассоциированные подрядчики | «Дженерал дайнемикс» | «Коллсман инструментз» | «Ханивелл» | «Мартин-Мариэтта» | |||
«Лорэл системз» | «Боинг» | ||||||
Система наведения | |||||||
Режим управления полётом ракеты | полуавтоматический | ручной | автоматический | ||||
Устройство наведения ракеты на цель | станция лазерной подсветки | станция передачи команд по проводам | инфракрасная головка самонаведения с фокальноплоскостным матричным приёмником излучения | ||||
с оптическим дневным или ночным прицелом | с ТВ- дисплеем | с высокой | с низкой | ||||
разрешающей способностью | |||||||
Метод наведения ракеты | трёхточечный | двухточечный | |||||
метод совмещения | метод погони | метод пропорционального сближения | |||||
автоматического | ручного с | ||||||
с постоянным | с нулевым | произвольным | с переменным | ||||
коэффициентом упреждения | |||||||
Время боевой работы | прицеливания | абсолютный минимум | минимум | норма | превышение допустимых параметров | ||
полёта | минимум | превышение допустимых параметров | |||||
Помехозащищённость | абсолютная | относительная | |||||
Помехоустойчивость | высокая | абсолютная | низкая | ||||
Угрожающие факторы помеховой обстановки | искусственные | оптические помехи | не влияют | тепловые ловушки | |||
естественные | не влияют | пыль, дым, огонь, туман, погодно-климатические факторы | |||||
Ракета | |||||||
Боевая часть ракеты | тип | кумулятивная боевая часть с металлической облицовкой воронки (эффект Монро) | |||||
тандемная | цельная | тандемная | цельная | ||||
детонация | строго над целью вниз | строго вперёд | |||||
разрушение | минимум | абсолютный минимум | норма | абсолютный максимум | максимум | ||
Траектория полёта ракеты | неизменная запрограммированная | изменяемая стрелком | |||||
над линией визирования | по линии визирования | произвольно | до пуска из двух вложенных вариантов | ||||
Корректировка полёта ракеты стрелком | возможна | невозможна | |||||
Боевые возможности | |||||||
Эффективная дальность стрельбы | норма | абсолютный минимум | абсолютный максимум | минимум | минимум | ||
Вероятность попадания | норма | минимум | абсолютный минимум | максимум | абсолютный максимум | ||
Ответный огонь обстреливаемой цели | может отрицательно повлиять на вероятность попадания | не влияет на вероятность попадания | |||||
Стрельба с закрытых огневых позиций | невозможна | предпочтительна | невозможна | ||||
Стрельба по загоризонтным целям | невозможна | предпочтительна | невозможна | ||||
Стрельба по целям за преградами | неэффективна | эффективна | допустима | ||||
Стрельба сквозь плотную дымовую завесу | проблематична | нецелесообразна | эффективна по любой цели | эффективна только по авто- и бронетехнике | |||
Стрельба в условиях густого тумана | проблематична | бесполезна | эффективна | проблематична | |||
Смена огневой позиции после пуска | недопустима | допустима | предпочтительна | ||||
Повторный обстрел цели после пуска | невозможен до попадания или промаха | возможен сразу же после пуска | |||||
Демаскирующие факторы стрельбы | максимум | абсолютный максимум | норма | минимум | абсолютный минимум | ||
Относительный вес | близкий к минимуму | превышение | норма | превышение | абсолютный минимум | ||
Эксплуатационные вопросы | |||||||
Простота | эксплуатационная | требует специальной подготовки | требует особых навыков | примитивен, выстрелил и выбросил | |||
технологическая | максимум | абсолютный максимум | норма | абсолютный минимум | минимум | ||
Цена серийного боеприпаса, тыс. долл. | относительная | минимум | абсолютный минимум | норма | абсолютный максимум | максимум | |
фиксированная | $90 | $15 | $110 | $150 | н/д | ||
в ценах на момент войсковых испытаний | |||||||
Оценочная стоимость программы работ, млн. долл. | |||||||
минимум | $108 | $12 | $110 | $120 | |||
норма | $180 | $30 | $220 | $300 | |||
максимум | $230 | $38 | $290 | $390 | |||
Источники информации
|
wiki2.red
