Реактивная система залпового огня «Катюша»

Что русскому «катюша», то немцу — «адское пламя». Прозвище, которое солдаты вермахта дали советской боевой машине реактивной артиллерии, вполне себя оправдывало. Всего за 8 секунд полк из 36 мобильных установок БМ-13 выпускал по противнику 576 снарядов. Особенностью залпового огня являлось то, что одна взрывная волна накладывалась на другую, вступал в силу закон сложения импульсов, что в разы усиливало разрушительный эффект.

Осколки сотен мин, разогретых до 800 градусов, уничтожали всё вокруг. В результате территория площадью в 100 гектаров превращалась в выжженное поле, изрешечённое воронками от попадания снарядов. Спастись удавалось лишь тем гитлеровцам, кому в момент залпа посчастливилось оказаться в надёжно укреплённом блиндаже. Фашисты такое времяпрепровождение называли «концертом». Дело в том, что залпы «катюш» сопровождались страшным рёвом, за этот звук солдаты вермахта наградили реактивные миномёты ещё одним прозвищем — «сталинские органы».

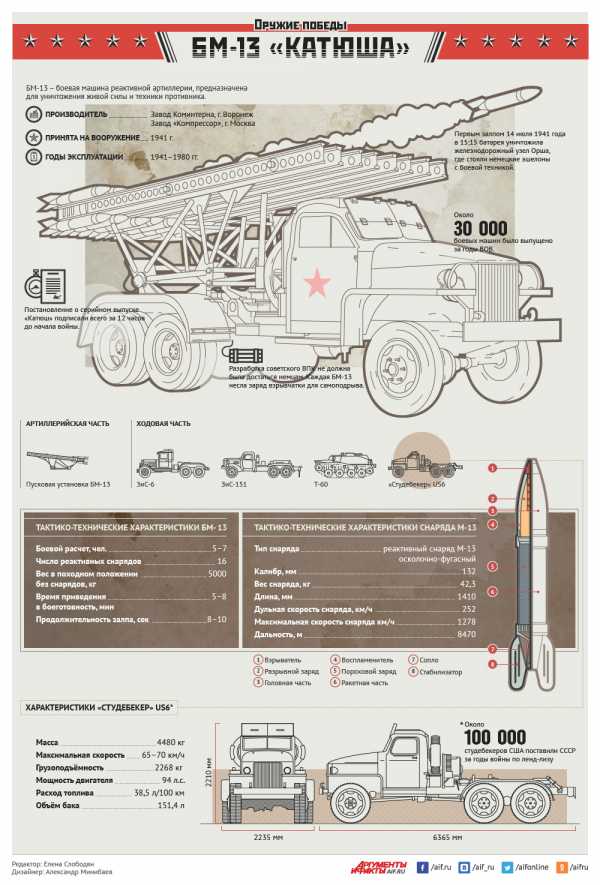

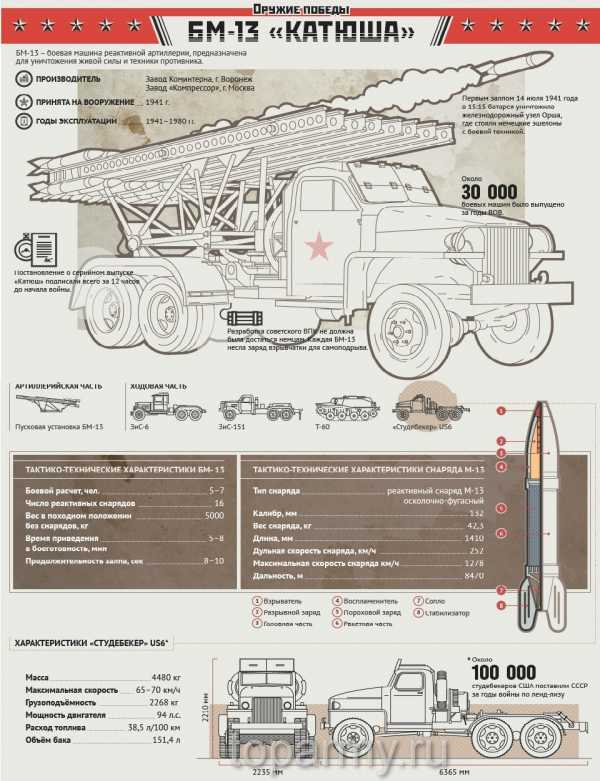

Смотрите в инфографике, как выглядела система реактивной артиллерии БМ-13.

Рождение «катюши»

В СССР было принято говорить, что «катюшу» создал не какой-то отдельный конструктор, а советский народ. Над разработкой боевых машин действительно трудились лучшие умы страны. К созданию реактивных снарядов на бездымном порохе в 1921 году приступили сотрудники ленинградской Газодинамической лаборатории Н. Тихомиров и В. Артемьев. В 1922 году Артемьева обвинили в шпионаже и в следующем году отправили отбывать срок на Соловки, в 1925 году он вернулся обратно в лабораторию.

В 1937 году реактивные снаряды РС-82, которые разрабатывали Артемьев, Тихомиров и присоединившийся к ним Г. Лангемак, были приняты на вооружение Рабоче-Крестьянского Красного воздушного флота. В том же году в связи с делом Тухачевского все, кто работал над новыми видами вооружений, подверглись «чистке» со стороны органов НКВД. Лангемака арестовали как немецкого шпиона и в 1938 году расстреляли. Летом 1939 года разработанные при его участии авиационные реактивные снаряды были успешно применены в боях с японскими войсками на реке Халхин-Гол.

С 1939 по 1941 гг. сотрудники московского Реактивного научно-исследовательского института И. Гвай, Н. Галковский,А. Павленко, А. Попов работали над созданием самоходной многозарядной установки реактивного огня. 17 июня 1941 года она приняла участие в демонстрации новейших образцов артиллерийского вооружения. На испытаниях присутствовали нарком обороны Семён Тимошенко, его заместитель Григорий Кулик и начальник Генерального штаба Георгий Жуков.

Самоходные установки реактивного огня показывали последними, и сперва грузовики с закреплёнными сверху железными направляющими никакого впечатления на уставших представителей комиссии не произвели. Но сам залп запомнился им надолго: по свидетельствам очевидцев, военачальники, увидев поднявшийся столб пламени, на некоторое время впали в ступор.

Первым в себя пришёл Тимошенко, он в резкой форме обратился к своему заму: «Почему о наличии такого оружия молчали и не докладывали?». Кулик пытался оправдаться тем, что эта артсистема просто до недавнего времени была не до конца доработана. 21 июня 1941 года, буквально за несколько часов до начала войны, Верховный Главнокомандующий Иосиф Сталин после осмотра реактивных миномётов принял решение о развёртывании их серийного производства.

Полноценное боевое крещение «катюш» произошло 14 июля 1941 года. Машины реактивной артиллерии под руководством Флёрова произвели залпы по железнодорожной станции Орша, на которой было сосредоточено большое количество живой силы, техники и провианта противника. Вот что об этих залпах написал в своём дневнике начальник генерального штаба Вермахта Франц Гальдер: «14 июля под Оршей русские применили неизвестное до этого времени оружие. Огненный шквал снарядов сжёг железнодорожную станцию Орша, все эшелоны с личным составом и боевой техникой приехавших военных частей. Плавился металл, горела земля».

Адольф Гитлер встретил новость о появлении нового чудо-оружия русских очень болезненно. Шеф абвера** Вильгельм Франц Канарис получил от фюрера взбучку за то, что его ведомство ещё не выкрало чертежи реактивных установок. В результате на «катюши» была объявлена самая настоящая охота, к которой привлекли главного диверсанта Третьего Рейха Отто Скорцени.

«Катюша» против «ишака»

Вдоль линии фронтов Великой Отечественной войны «катюше» нередко приходилось обмениваться залпами с небельверфером (нем. Nebelwerfer — «туманомёт») — немецкой реактивной установкой. За характерный звук, который этот шестиствольный 150-миллиметровый миномёт издавал при стрельбе, советские солдаты прозвали его «ишаком». Впрочем, когда бойцы Красной армии отбивали вражескую технику, презрительная кличка забывалась — на службе нашей артиллерии трофей сразу же превращался в «ванюшу».

Правда, нежных чувств к этому оружию советские солдаты не питали. Дело в том, что установка не являлась самоходной, 540-килограммовый реактивный миномёт приходилось буксировать. При стрельбе его снаряды оставляли в небе густой шлейф дыма, что демаскировало позиции артиллеристов, которых мог тут же накрыть огонь вражеских гаубиц.

Небельверфер. Немецкая реактивная установка.

Сконструировать свой аналог «катюши» лучшие конструкторы Третьего Рейха до конца войны так и не сумели. Немецкие разработки либо взрывались во время испытаний на полигоне, либо не отличались точностью стрельбы.

Почему систему залпового огня прозвали «катюшей»?

Солдаты на фронте любили давать имена оружию. Например, гаубицу М-30 называли «Матушкой», пушку-гаубицу МЛ-20 — «Емелькой». БМ-13 же поначалу иногда именовали «Раисой Сергеевной», так фронтовики расшифровали сокращение РС (реактивный снаряд). Кто и почему первым назвал реактивный миномёт «катюшей», доподлинно неизвестно.

Наиболее распространённые версии связывают появление прозвища:
— c популярной в военные годы песней М. Блантера на слова М. Исаковского «Катюша»;
— с буквой «К», выбитой на раме установки. Таким образом свою продукцию маркировал завод имени Коминтерна;
— с именем возлюбленной одного из бойцов, которое он написал на своей БМ-13.

————————————

*Линия Маннергейма — комплекс оборонительных сооружений длиной 135 км на Карельском перешейке.

**Абвер — (нем. Abwehr — «оборона», «отражение») — орган военной разведки и контрразведки Германии в 1919–1944 годах. Входил в состав Верховного командования Вермахта.

/По материалам aif.ru/

army-news.ru

Рассказы об оружии. №1. БМ-13Н «Катюша» » Военное обозрение

Что еще можно было бы рассказать о «Катюше»? Казалось бы, всё, что можно было сделать в этом направлении, уже сделано. Тем не менее, начать наш новый цикл «Рассказы об оружии» решили начать именно с «Катюши», ибо именно это оружие, наряду с Т-34 и ППШ, является одним из символов Победы.


Происхождение названия «Катюша» до сих пор является предметом расследований. Будем придерживаться того, которое гласит, что «Катюша» — от «Проекта К», под грифом которого на заводах имени Коминтерна в Воронеже и «Компрессор» в Москве началась сборка этих машин.

Первые «Катюши» выпускались на базе автомобиля ЗИС-5 и получили название БМ-13. Предмет же нашего рассказа был выпущен в 1943 году на базе автомобиля «Студебекер US6» и имел название БМ-13Н.

Шасси.

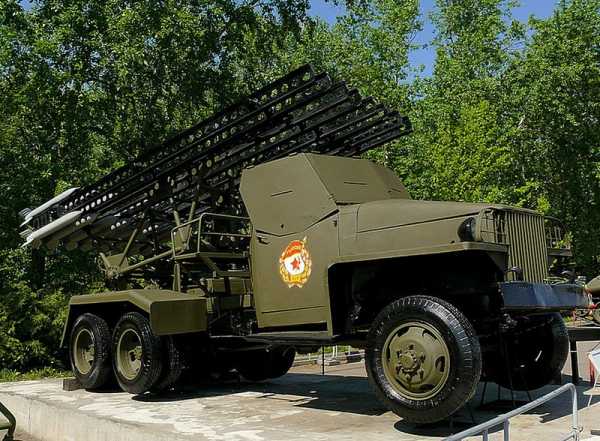

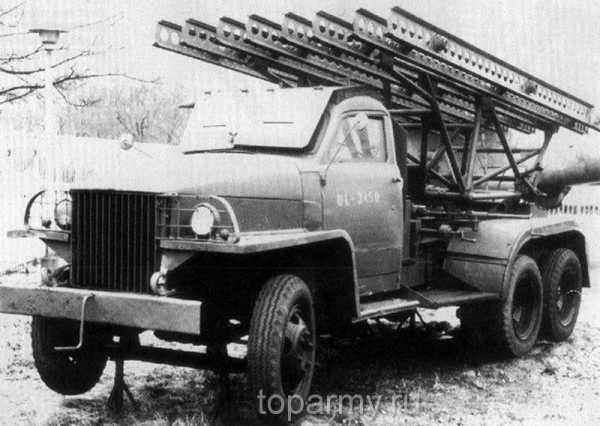

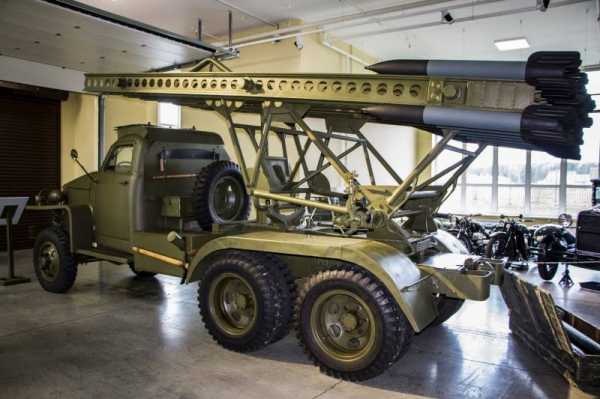

«Studebaker US6», или, как его окрестили у нас, «Студер», был интересной машиной. Он не состоял на вооружении американской армии. Это произошло из-за того, что двигатель Hercules JXD не проходил по принятым в те времена стандартам, вследствие чего корпорация «Студебеккер» проиграла конкурс другим компаниям. Поэтому большая часть выпускающейся продукции шла в другие страны.

В СССР по ленд-лизу было поставлено около 100 000 этих грузовиков.

Отличался повышенной проходимостью и грузоподъёмностью, имел полный привод на все три оси. Кроме полноприводной модели US6x6, в СССР поставлялся и US6x4 с колёсной формулой 6 × 4, но в меньших количествах.

Снаряд.

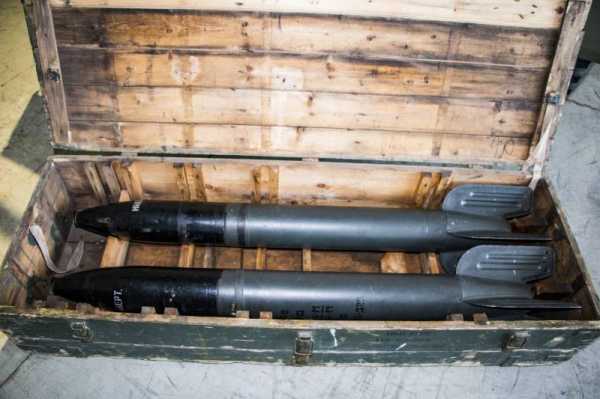

М-13. Собственно, доработанный авиационный РС-132, неплохо зарекомендовавший себя в конфликтах на озере Хасан и Халхин-Голе.


[center]

По сравнению с авиационным прародителем, М-13 имел большую дальность полета и значительно более мощную боевую часть. Увеличение дальности полета было достигнуто за счет увеличения количества ракетного топлива, для этого потребовалось удлинить ракетную и головную части реактивного снаряда на 48 см. Снаряд М-13 имел несколько лучшие, чем РС-132, аэродинамические характеристики, что позволило получить более высокую кучность.

Основным производителем снарядов стал московский завод имени Владимира Ильича (сегодня — ОАО «ЗВИ»).

Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года, при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м.

В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности). Для повышения кучности стрельбы у снаряда М-13-УК в переднем центрирующем утолщении ракетной части сделали 12 отверстий, через которые во время работы ракетного двигателя выходила часть пороховых газов, приводящая снаряд во вращение.

Дальность полета снаряда при этом несколько уменьшилась (до 7,9 км), зато улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13.

Пусковая установка

В ходе войны производство пусковых установок в срочном порядке было развернуто на нескольких предприятиях, обладавших различными производственными возможностями, в связи с этим в конструкцию установки вносились более или менее существенные изменения. Дошло до того, что одновременно в войсках использовалось до десяти разновидностей пусковой установки БМ-13, что затрудняло обучение личного состава и отрицательно сказывалось на эксплуатации боевой техники.

По этим причинам была разработана и в апреле 1943 года принята на вооружение унифицированная пусковая установка БМ-13Н, при создании которой конструкторы критически проанализировали все детали и узлы в целях повышения технологичности их производства и снижения стоимости, в результате чего все узлы получили самостоятельные индексы и стали универсальными.

Каждые две направляющие соединялись, образуя единую конструкцию, именовавшуюся "спаркой". В конструкцию установки был введен новый узел — подрамник. Подрамник позволил вести сборку всей артиллерийской части пусковой установки на шасси любой марки автомобиля или гусеничное шасси при минимальной доработке последней.

Система наводки ПУ. Просто до безобразия.

Прицел.

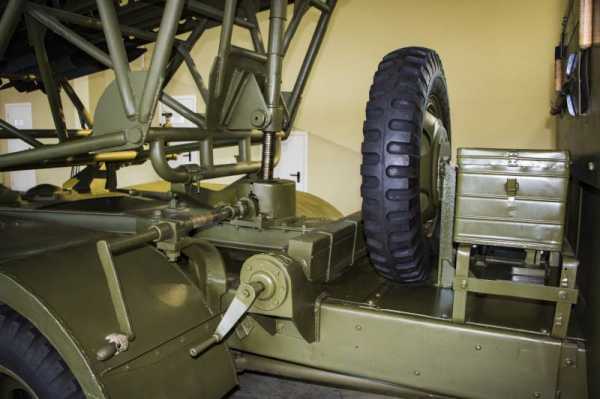

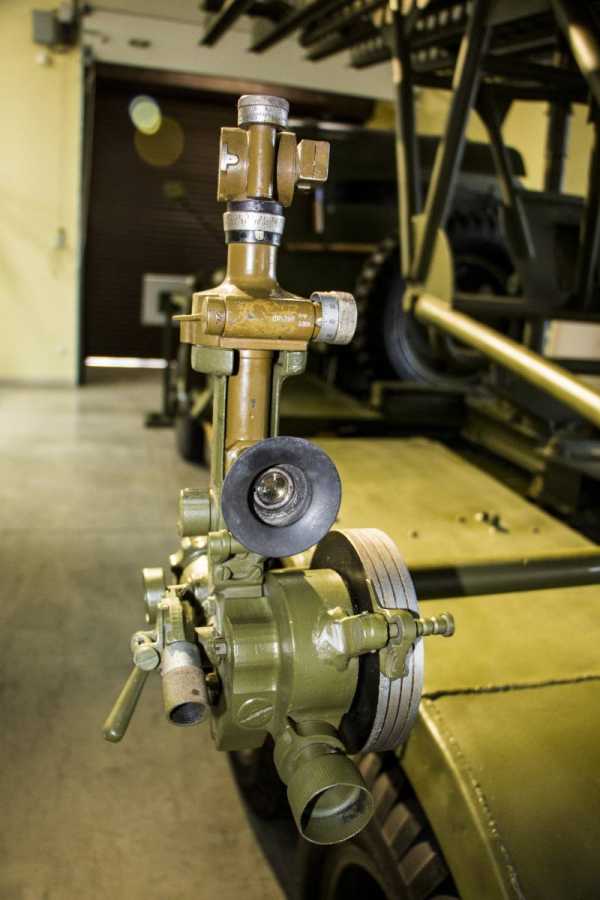

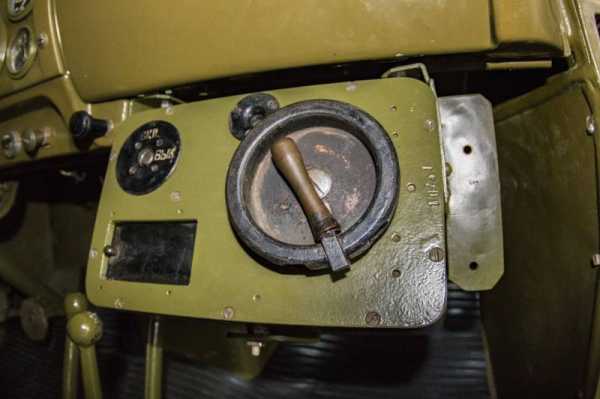

На месте командира боевой машины, на передней панели был смонтирован прибор, который носил название "пульт управления огнем" (ПУО). От него шел жгут проводов к специальному аккумулятору и к каждой направляющей.

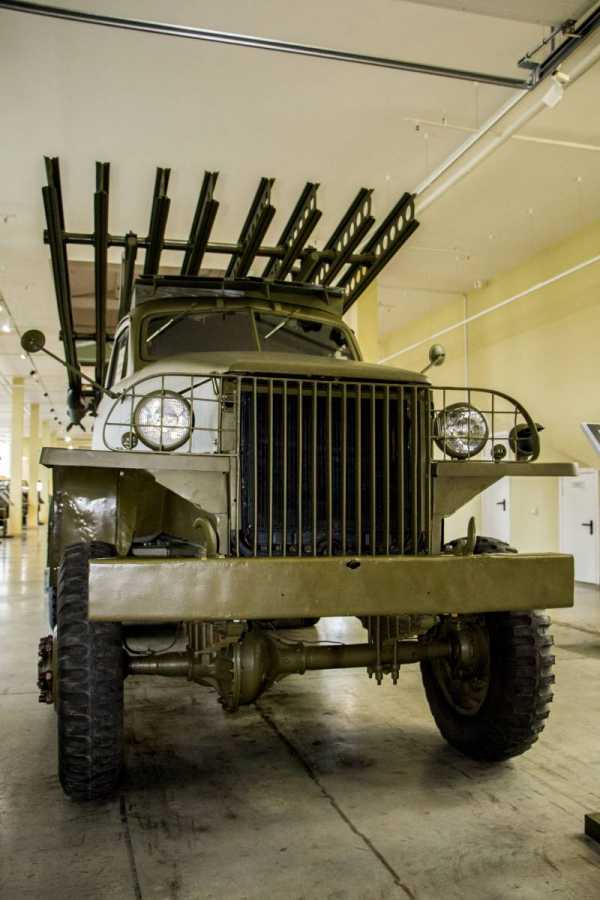

Кстати, это единственный в России экземпляр машины, на котором этот прибор присутствует.

При одном обороте рукоятки ПУО происходило замыкание электроцепи, срабатывал пиропатрон, помещенный в передней части ракетной камеры снаряда, воспламенялся реактивный заряд и происходил выстрел. Темп стрельбы определялся темпом вращения рукоятки ПУО. Все 16 снарядов можно было выпустить за 7—10 секунд.

Конструкция пусковой установки допускала ее передвижение в заряженном состоянии с довольно высокой скоростью (до 40 км/ч) и быстрое развертывание на огневой позиции, что способствовало нанесению внезапных ударов по противнику.

Созданием этой пусковой установки была окончательно завершена отработка серийной боевой машины БМ-13. В таком виде она и провоевала до конца войны.

Исключительная эффективность действий батарей БМ-13 способствовали быстрому наращиванию темпов производства. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее.

По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками БМ-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок БМ-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров. Напрочь.

Официально полки назывались гвардейскими минометными полками артиллерии резерва Верховного Главнокомандования.

Первоначально реактивная артиллерия применялась аналогично ствольной. Преимущество «Катюш» было в возможности выйти на рубеж уже с заряженными ПУ, произвести залп и уйти с «засвеченной» позиции.

Но для этого тоже приходилось шаманить с бубном и весьма основательно.

Сначала на позиции выходили разведчики-корректировщики, которые производили соответствующие расчёты, кстати, довольно сложные, поскольку приходилось учитывать не только расстояние до цели, скорость и направление ветра, но даже температуру воздуха, которая тоже влияла на траекторию полёта ракет.

После того как все вычисления были сделаны, машины выдвигались на позицию, производили несколько залпов (обычно не более пяти) и быстро мчались в тыл. Промедление в этом случае и впрямь было подобно смерти — немцы старались сразу накрыть место, откуда стреляли реактивные миномёты, ответным артиллерийским огнём.

Во время наступления тактика применения «катюш», окончательно отработанная к 1943 г. и до конца войны применявшаяся повсеместно, была такой: в самом начале наступления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия образовывала так называемый «огневой вал». В начале обстрела все гаубицы (зачастую и тяжёлые самоходки) и реактивные миномёты обрабатывали первый рубеж обороны.

Затем огонь переносили на укрепления второй линии, а атакующая пехота занимала окопы и блиндажи первой. После этого огонь переносился на третий рубеж, а пехотинцы тем временем занимали второй. Благодаря хорошей, если не отличной проходимости «Студера», «Катюши» могли следовать фактически за САУ поддержки, выгодно отличаясь в этом плане от гаубиц крупного калибра, для перебазирования которых требовалось больше времени.

Боевой расчет БМ-13Н:
Командир расчета (обычно он же и наводчик)
Водитель
Заряжающий (2-4 человека).

Да, дальнобойность 122-мм и 152-мм гаубиц была выше, чем у БМ-13. Но тут стоит принять в расчет моральный и психологический аспекты. Артиллерия не вызывала такой паники у немцев, как игра «Сталинских органов». И такого воодушевления у наших бойцов.

«Наступаем? А «Катюши» будут?» — нормальный вопрос того времени.

Источники:
https://topwar.ru/643-tajny-russkogo-oruzhiya-proekt-bm-13-zagadki-i-legendy-reaktivnaya-sistema-zalpovogo-ognya-bm-13-16-katyusha.html
http://toparmy.ru/armii-istorii/krasnaya-armiya/vooruzhenie-armii/bm-13-katyusha-reaktivnaya-ustanovka-zalpovogo-ognya-foto.html
http://motors.zvi.ru
https://ru.wikipedia.org/wiki/Studebaker_US6

topwar.ru

БМ-13 Катюша реактивная установка залпового огня фото

БМ-13 Катюша реактивная установка залпового огня фото, принята на вооружение в 1941, стояла на вооружении до 1980 г, за годы ВОВ изготовлено 30000 штук. Легенды об этом оружии начали складываться сразу после того, как оно появилось. Впрочем, история создания и применения гвардейского миномёта БМ-13 и в самом деле необычна, статью немного разбавим фото, пусть и не всегда вовремя по тексту, но по теме, самое то.

БМ-13 Катюша реактивная установка залпового огня фото, была продемонстрирована советским руководителям 21 июня 1941 года. И в тот же день, буквально за несколько часов до начала войны, было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки для них, получившей официальной название БМ-13 (боевая машина-13).

Схема реактивной установки БМ-13 Катюша

Первая батарея полевой БМ-13 Катюша реактивная установка залпового огня фото, отправленная на фронт в ночь с 1 на 2 июля 1941 г. под командованием капитана Флёрова, имела в своём составе семь автомобильных установок на базе трёхосного грузовика ЗиС-6. 14 июля состоялась боевая премьера в виде обстрела базарной площади городка Рудня. Но «звёздный час» ракетного оружия наступил 16 июля 1941 г. Залп, произведенный батареей, среди бела дня буквально стёр с лица земли оккупированный железнодорожный узел Орша вместе с находившимися там эшелонами Красной армии, которые не успели эвакуировать(!).

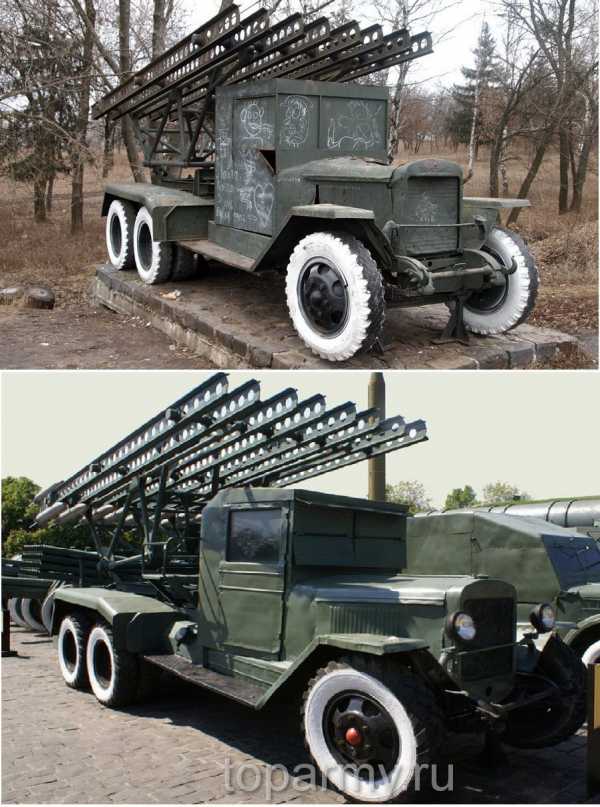

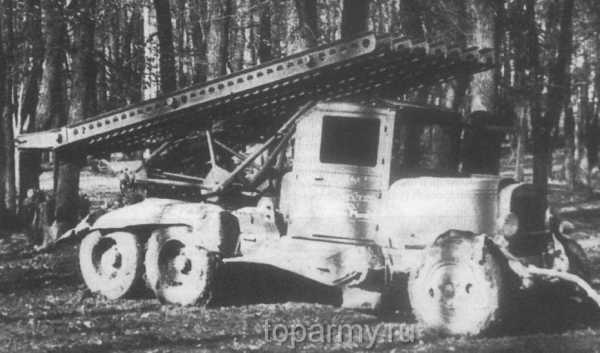

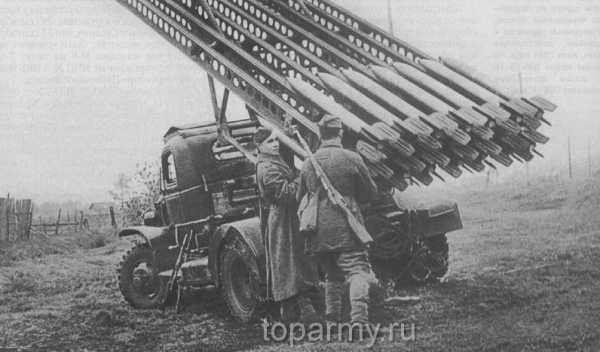

БМ-13 Катюша реактивная установка залпового огня на базе ЗИС-6 фото, это трехосный вариант грузовика ЗИС-5 и в значительной степени унифицирован с ним.

В результате огромное количество вооружения, топлива и боеприпасов не досталось врагу. Эффект артналёта был такой, что многие немцы, попавшие в зону поражения, сошли с ума. Таково было, вдобавок ко всему прочему, психологическое воздействие нового оружия, о чём в мемуарах признавались многие солдаты и офицеры Вермахта. Надо сказать, что первое применение реактивных снарядов произошло чуть ранее, в воздушных боях с японцами над далёкой речкой Халхин-Гол. Тогда были успешпо испытаны 82-мм реактивные снаряды класса «воздух-воздух» РС-82 разработки 1937 г. и 132-мм реактивные снаряды класса «воздух-земля» PC-132, созданные годом позже. Именно после этого Главное артиллерийское управление поставило перед разработчиком этих снарядов — Реактивным НИИ задачу создания реактивной полевой системы залпового огня па основе снарядов PC-132. Уточнённое тактико-техническое задание было выдано институту в июне 1938 г.

На фото "Катюши" при детальном рассмотрении можно увидеть много интересного

Сам же РНИИ был создан ещё в конце 1933 г. па основе двух конструкторских групп. В Москве при Центральном Совете Осоавиахима с августа 1931 г. существовала «Группа по изучению реактивного движения» (ГИРД), в октябре того же года аналогичная группа под названием «Газодинамическая лаборатория» (ГДЛ) образовалась в Ленинграде. Инициатором слияния двух самостоятельных поначалу коллективов в единую организацию был тогдашний начальник вооружений Красной Армии М.Н. Тухачевский. По его мнению, РНИИ должен был решать вопросы ракетной техники применительно к военному делу, в первую очередь авиации и артиллерии. Директором института был назначен И.Т. Клеймёнов, а его заместителем — Г.Э. Лангемак, оба — военные инженеры. Авиационный конструктор С.П. Королёв был назначен начальником 5-го отдела института, которому поручалась разработка ракетопланов и крылатых ракет. В соответствии с полученным заданием к лету 1939 г. был разработай 132-мм реактивный снаряд, получивший позднее название М-13. По сравнению с авиационным аналогом PC-132 имел большую дальность полёта, большую массу и значительно более мощную боевую часть. Это было достигнуто за счёт увеличения количества ракетного топлива и взрывчатки, для чего на 48 см были удлинены ракетная и головная части снаряда. Снаряд М-13 имел также лучшие, чем у PC-132, аэродинамические характеристики, что позволило получить более высокую кучность стрельбы.
За время работы в институте Клеймёнов с Лангемаком практически завершили доводку реактивных снарядов РС-82 и РС-132. Всего в 1933 г. в Газодинамической лаборатории были проведены официальные полигонные испытания с земли, морских судов и самолётов девяти видов ракетных снарядов различных калибров конструкции Б.С. Петропавловского, Г.Э. Лангемака и В.А. Артемьева, II.И. Тихомирова и Ю.А. Победоносцева на бездымном порохе.

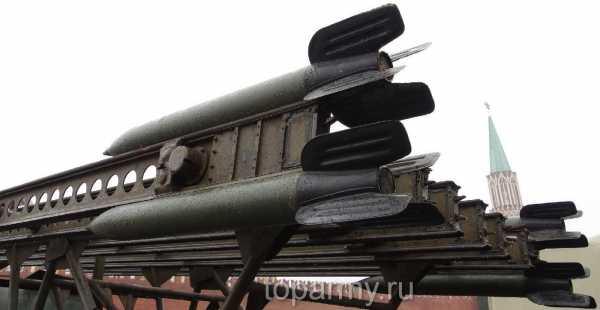

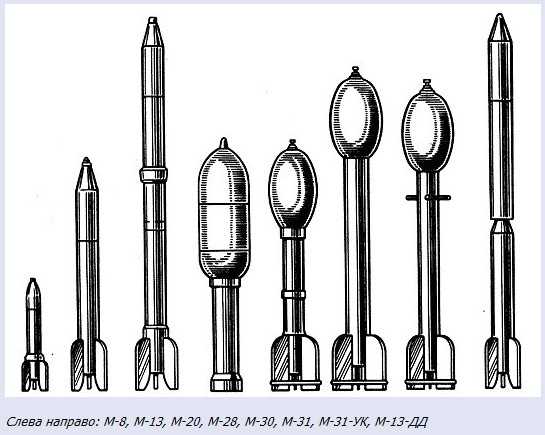

Ракетные снаряды М-13 боевой машины реактивной артиллерии БМ-13 «Катюша»

И все было бы хорошо, если бы... В РНИИ со временем сложились две противоборствующие группировки. Считалось, что разногласия вышли по поводу того, каким топливом заправлять ракету. На самом деле корни конфликта и последующей трагедии следует искать глубже. Часть сотрудников во главе с А.Г. Костиковым полагали, что их несправедливо «затирают» занявшие командные посты Клеймёнов, Лангемак, Королёв и Глушко. Метод борьбы за место под солнцем был известен и проверен. Костиков начал писать на сослуживцев доносы в НКВД. «Раскрытие контрреволюционной троцкистской диверсиоино-вредительской шайки, их методов и тактики настойчиво требует от нас вновь еще глубже присмотреться к нашей работе, к людям, возглавляющим и работающим на том или ином участке Ин-та, — писал он в одном из своих писем. — Я утверждаю, что в производстве была явно принята система абсолютно негодная, тормозящая развитие. Это тоже не случайный факт. Дайте мне все материалы, и я со всей очевидностью докажу фактами, что чья-то рука, возможно ио неопытности, тормозила работу и вводила государство в колоссальные убытки. В этом повинны Клеймёнов, Лангемак и Падежип, в первую очередь...»

132-мм реактивная система залпового огня БМ-13 Катюша фото различных шасси

Чувствуя, что работать в РНИИ ему спокойно не дадут, Клеймёнов в конце лета 1937-го договорился с начальником ЦАГИ Харламовым о своём переходе туда. Однако не успел... В ночь на 2 ноября 1937 г. Иван Терентьевич Клеймёнов был арестован как немецкий шпион и саботажник. Одновременно та же участь постигла и его заместителя Г.Э. Лангемака (немца по национальности, что было отягчающим обстоятельством).

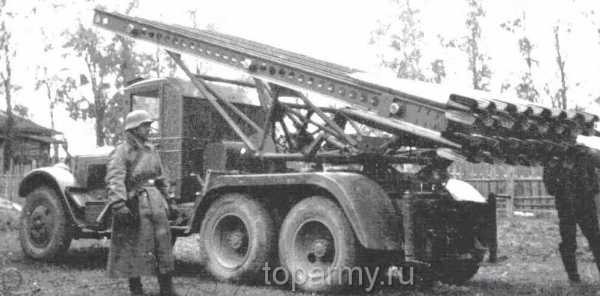

БМ-13 Катюша реактивная установка залпового огня на шасси ЗиС-6, практически все памятники реактивному миномету базируются на этом шасси, обратите внимание на квадратные крылья, на самом деле Зис-6 имел округлые крылья. Отдельные установки БМ-13 на шасси ЗИС-6 прослужили всю войну и дошли до Берлина и Праги.

Вскоре оба были расстреляны. Возможно, дополнительную (или основную) роль в этом злодействе сыграли и близкие контакты арестованных с Тухачевским. Много позднее, 19 ноября 1955 г., Военная Коллегия Верховного Суда СССР определила: «...приговор... от 11 января 1938 г. в отношении Лангемака Георгия Эриховича по вновь открывшимся обстоятельствам отменить, а дело по его обвинению па основании п. 5 ст. 4 УПК РСФСР в уголовном порядке прекратить за отсутствием в его действиях состава преступления...» Ещё через почти четыре десятилетия Указом Президента СССР от 21 июня 1991 г. Лангемаку Г.Э. присвоено звание Героя Социалистического Труда (посмертно). Этим же Указом были награждены его коллеги — И.Т. Клеймёнов, В.П. Лужин, Б.С. Петропавловский, Б.М. Слонимер и II.И. Тихомиров. Все герои оказались невиновны, однако мёрт-вых с того света не вернёшь... Что же касается Костикова, то он добился своего, став начальником РПИИ. Правда, его же стараниями институт просуществовал недолго. 18 февраля 1944 г. Государственный комитет обороны в связи с «нестерпимым положением, сложившимся с развитием реактивной техники в СССР» постановил: «...Государственный институт реактивной техники при СНК СССР ликвидировать и возложить решение этой задачи па Наркомат авиационной промышленности».

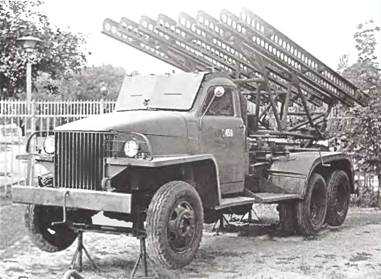

Катюша реактивная установка залпового огня на шасси Студебеккер фото

Так что, можно сказать, легендарная «катюша» родилась вопреки многим обстоятельствам. По родилась! Её реактивные снаряды запускались с направляющих, располагавшихся в кузове самоходной многозарядной пусковой установки. Первый вариант базировался на шасси грузовика ЗиС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведённые в период с декабря 1938-го по февраль 1939 г. полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям.

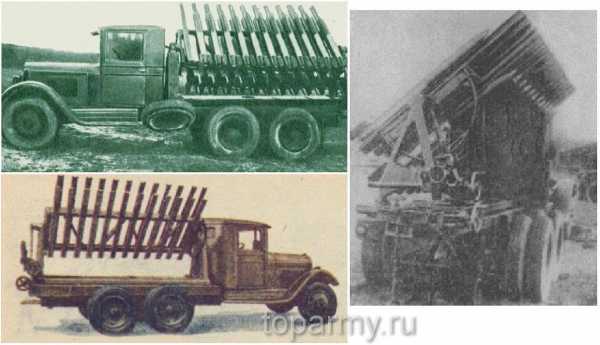

Установка МУ-1 фото, поздний вариант, направляющие расположены поперечно, но шасси уже используется ЗиС-6

В частности, при стрельбе машина начинала раскачиваться па рессорах подвески, что снижало точность огня, и без того не слишком высокую. С учётом результатов испытаний РПИИ разработал новую пусковую установку МУ-2 (ЗиС-6), которая в сентябре 1939 г. была принята Главным артиллерийским управлением для полигонных испытаний. По их результатам институту были заказаны пять таких установок для проведения войсковых испытаний. Ещё одну стационарную установку заказало Артиллерийское управление ВМФ для использования её в системе береговой обороны.

БМ-13 «Катюша» на шасси трактора СТЗ-5-НАТИ

БМ-13 Катюша реактивная установка залпового огня фото, на шасси трактора СТЗ-5-НАТИ, более подробно смотрим "Сталинец гусеничный трактор фото".

Исключительная эффективность боевых действий батареи капитана Флёрова и сформированных вслед за ней ещё семи таких батарей способствовала быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 г. на фронтах действовали 45 дивизионов, каждый из которых состоял из трёх батарей по четыре пусковые установки в каждой. Для их вооружения в 1941 г. было изготовлено 593 установки БМ-13. По мере поступления боевой техники с заводов началось формирование полноценных полков реактивной артиллерии, состоявших из трёх дивизионов, вооруженных пусковыми установками БМ-13, и зенитного дивизиона.

  • Каждый полк имел 1414 человек личного состава,
  • 36 пусковых установок БМ-13
  • двенадцать 37-мм зениток.
  • Залп артиллерийского полка составлял 576 снарядов калибра 132 мм.
  • При этом живая сила и техника противника уничтожались на площади свыше 100 га. Официально такие подразделения стали называться «гвардейскими миномётными полками артиллерии резерва Верховного Главнокомандования».

Экипаж, отъехав в тыл, производит перезарядку боевой установки БМ-13 на базе грузовика Chevrolet G-7117, лето 1943 г.

На чём же была основана исключительная боевая мощь гвардейских миномётов? Каждый снаряд по мощности был примерно равен гаубичному того же калибра, ио при этом сама установка могла практически одновременно выпустить, в зависимости от модели, от 8 до 32 ракет. При этом в каждом дивизионе, оснащенном, к примеру, установками БМ-13, было пять машин, каждая из которых имела 16 направляющих для пуска 132-мм снарядов М-13, каждый весом 42 кг, с дальностью полёта 8470 м. Соответственно, только один дивизион мог выпустить по врагу 80 снарядов.

Реактивный миномет БМ-8-36 на базе автомобиля ЗИС-6

Если же дивизион оснащался установками БМ-8 с 32-мя 82-мм снарядами, то один залп состоял уже из 160 ракет меньшего калибра. На противника за несколько секунд обрушивалась буквально лавина огня и металла. Именно высочайшая огневая плотность и отличала реактивную артиллерию от ствольной. Во время наступлений советское командование традиционно старалось сосредоточить па острие главного удара как можно больше артиллерии.

Устройство реактивных снарядов

Устройство реактивных снарядов БМ-13 Катюша реактивная установка залпового огня фото: 1 — стопорное кольцо взрывателя, 2 — взрыватель ГВМЗ, 3 — шашка детонатора, 4 — разрывной заряд, 5 — головная часть, 6 — воспламенитель, 7 — дно камеры, 8 — направляющий штифт, 9 — ракетный заряд, 10 — ракетная часть, 11 — колосниковая решётка, 12 — критическое сечение сопла, 13 — сопло, 14 — стабилизатор, 15 — чека дистанционного взрывателя, 16 — дистанционный взрыватель АГДТ, 17 — воспламенитель.
Сверхмассированная артподготовка, которая предшествовала прорыву вражеского фронта, стала одним из главных козырей РККА. Пи одна армия в той войне не смогла обеспечить такой плотности огня. Так, в 1945 г. во время наступления советское командование стягивало на один километр фронта до 230- 260 орудий ствольной артиллерии. Кроме них, па каждый километр приходилось, в среднем, 15-20 боевых машин реактивной артиллерии, не считая более крупных стационарных ракетных пусковых установок М-30. Традиционно «катюши» завершали артналёт: реактивные установки давали залп, когда пехота уже шла в атаку. Фронтовики говорили: «Ну, вот и «катюша» запела...»

реактивная установка залпового огня на шасси GMC CCKW фото

Кстати, почему артустановка получила такое неофициальное название, толком не мог ответить никто ни тогда, пе может и сегодня. Одни говорят, что просто в честь популярной в то время песни: в начале стрельоы, срываясь с направляющих, снаряды улетали в свой последний восьмикилометровый путь с протяжным «пением». Другие полагают, что название пошло от самодельных солдатских зажигалок, тоже почему-то прозванных «катюшами». Таким же именем назывались ещё в Испанскую войну туполевские бомбардировщики СБ, иногда вооружённые РСами. Так или иначе, но после того как катюши-миномёты заканчивали свою песню, пехота входила в обстрелянный населённый пункт или на вражеские позиции, пе встречая никакого сопротивления. Сопротивляться было некому. Те немногие солдаты противника, что оставались в живых, были полностью деморализованы. Правда, со временем противник перестроился. Да это и понятно. Иначе бы весь Вермахт через некоторое время полностью деморализовался, сошёл бы от «катюш» с ума, и воевать Красной армии стало бы не с кем. Немецкие солдаты научились прятаться в хорошо укреплённых блиндажах при первых же звуках «сталинских органов», так прозвал противник паши ракеты за их нестерпимый вой. Тогда перестроились и паши ракетчики. Теперь «катюши» начинали артподготовку, а заканчивали её пушки.

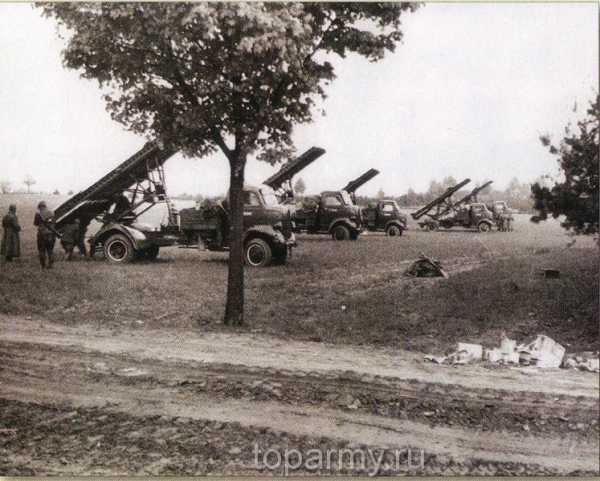

БМ-13 Катюша реактивная установка залпового огня на шасси Ford WOT фото

«Если привлекать для артподготовки ствольный полк, то командир полка обязательно скажет: «У меня нет точных данных, я должен пристрелять орудия...» Если ои начинал вести пристрелку, а пристреливают обычно одним орудием, беря цель в «вилку», — это сигнал противнику, что надо прятаться. Что солдаты и делали за 15-20 секунд. За это время артиллерийский ствол выпускал всего один-два снаряда. А я дивизионом за 15-20 секунд выпущу 120 ракет, которые летят все сразу», — рассказывал командир полка реактивных миномётов А.Ф. Пануев. Но, как известно, плюсов без минусов пе бывает. Мобильные установки реактивных миномётов обычно выдвигались па позиции непосредственно перед залпом и так же быстро после залпа старались уйти из данного района. При этом немцы, по понятным причинам, именно «катюши» старались уничтожать в первую очередь. Поэтому сразу после залпа миномётов на позиции тех, кто оставался, как правило, обрушивались залпы немецкой артиллерии и бомбы мгновенно прилетавших пикировщиков Ю-87. Так что теперь приходилось прятаться уже ракетчикам. Вот что вспоминал по этому поводу артиллерист Иван Трофимович Сальницкий:

«Выбираем огневые позиции. Нам говорят: в таком- то месте огневая позиция, будете ждать солдат или поставленные маяки. Принимаем огневую позицию ночью. В это время подходит дивизион «катюш». Если бы у меня время было, я бы сразу убрал оттуда свои пушки. Потому как «катюши» сделали залп и ушли. А немцы подняли девятку «юикерсов» и навалились па пашу батарею. Был переполох! Открытое место, прятались под лафетами пушек...»

Подбитая реактивная установка, дата фото неизвестна

Впрочем, доставалось и самим ракетчикам. Как рассказывал ветеран-миномётчик Семён Савельевич Кристя, существовала строжайшая секретная инструкция. На некоторых форумах идет спор что именно из-за секрета топлива, немцы старались захватить установку. Как видно на фото установка была захвачена и не одна.

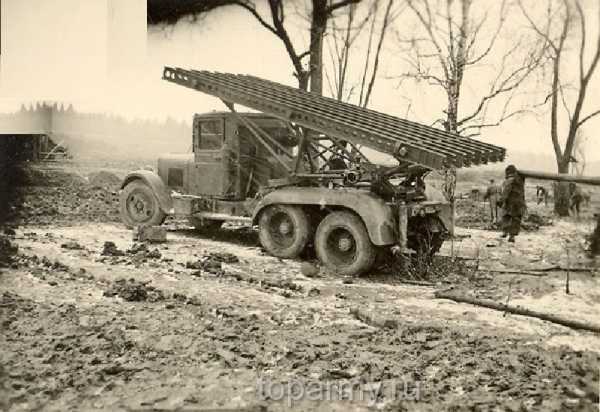

Реактивный миномет БМ-13-16, на шасси машины ЗИС-6 захваченный неповрежденным немецкими войсками, фото Восточный фронт, осень 1941 года

Реактивный миномет БМ-13-16 брошенный при отступлении. Лето 1942 года, Восточный фронт фото, как видно из обеих фото боекомплект отстрелян, на самом деле состав снарядов не представлял секрета, ро крайней мере для наших союзников, основную массу снарядов делали они

Реактивный миномет Б-13-16 Катюша на шасси ЗИС-6 (захвачена немцами), как видно на фото с полным боекомплектом

В случае угрозы возможного захвата ракетной установки врагом, экипаж «БМ-13 Катюша реактивная установка залпового огня фото» должен был подорвать установку с помощью системы самоликвидации. Что при этом будет с самим экипажем — составители инструкции не уточняли... Именно так покончил с собой в окружении 7 октября 1941 г. раненый капитан Иван Андреевич Флёров. Зато товарищ Кристя дважды попадал в плен, выловленный специальными командами Вермахта, которые направлялись для захвата «катюш» и их экипажей. Семён Савельевич, надо сказать, был везучим. Он дважды смог бежать из плена, оглушив охрану. Но вернувшись в родной полк, молчал об этих подвигах. А то, как многие, попал бы из огня да в полымя... Такие приключения чаще случались в первый год войны. Потом и войска наши перестали отступать столь быстро, что за фронтом можно было не успеть даже на автомобиле, да и сами ракетчики, обретя необходимый боевой опыт, стали действовать осмотрительнее.

БМ-13 Катюша реактивный миномет на шасси танка Т-40, кстати американцы так же ставили на Шерман, свои системы залпового огня

Сначала на позиции выходили офицеры, которые производили соответствующие расчёты, кстати, довольно сложные, поскольку приходилось учитывать не только расстояние до цели, скорость и на-правление ветра, по даже температуру воздуха, которая тоже влияла на траекторию полёта ракет. После того как все вычисления были сделаны, машины выдвигались на позицию, производили несколько залпов (обычно не более пяти) и быстро мчались в тыл. Промедление в этом случае и впрямь было подобно смерти — немцы сразу накрывали место, откуда стреляли реактивные миномёты, ответным артиллерийским огнём.
Во время наступления тактика при-менения «катюш», окончательно отработанная к 1943 г. и до конца войны применявшаяся повсеместно, была такой: в самом начале наступ¬ления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия образовывала так называемый «огневой вал». В начале обстрела все гаубицы (зачастую и тяжёлые самоходки) и реактивные миномёты обрабатывали первый рубеж обороны. Затем огонь переходил па укрепления второй линии, а атакующая пехота занимала окопы и блиндажи первой. После этого огонь переносился на третий рубеж, а пехотинцы тем временем занимали второй.

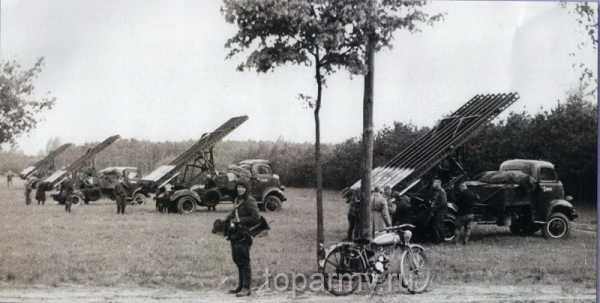

Катюша реактивная установка залпового огня на базе Ford-Marmon фото

Скорее всего та же часть, фото сделано с другого ракурса

При этом чем дальше вперёд уходила пехота, тем меньше её могла поддерживать ствольная артиллерия — буксируемые орудия не могли сопровождать её па всём протяжении наступления. Эта задача возлагалась па гораздо более мобильные САУ и «катюши». Именно они вместе с тапками шли следом за пехотой, поддерживая её огнём.
Теперь солдатам Вермахта было уже не до охоты за «катюшами». Да и сами установки, которые всё чаще стали базироваться па полпоприводных американских Studebaker US6, не представляли особой тайны. Направляющими ракет при запуске служили стальные рельсы, угол наклона их регулировался вручную простой винтовой передачей. Некоторый секрет представляли лишь сами ракеты, точнее, их начинка. А их-то после залпа на установках как раз и не оставалось. Делались попытки монтажа пусковых установок и на базе гусеничных машин, но скорость передвижения для реактивной артиллерии оказалась важнее проходимости. Ставились «катюши» также на бронепоезда и корабли

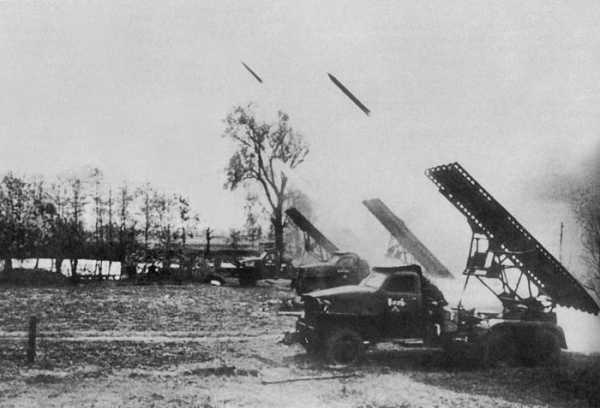

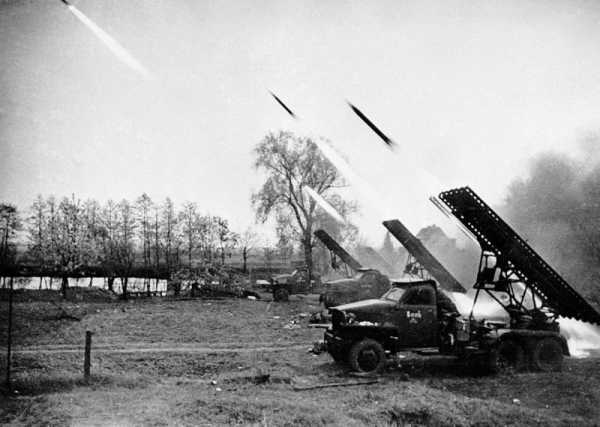

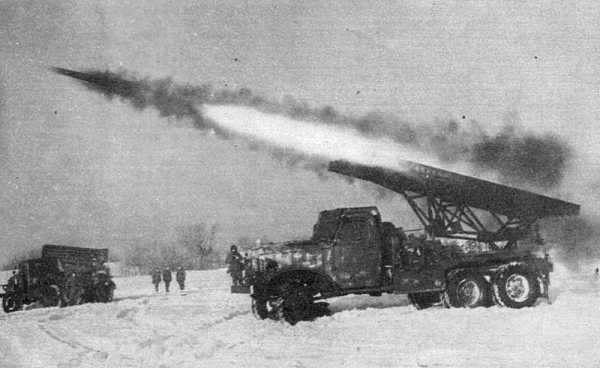

БМ-13 Катюша ведет огонь фото

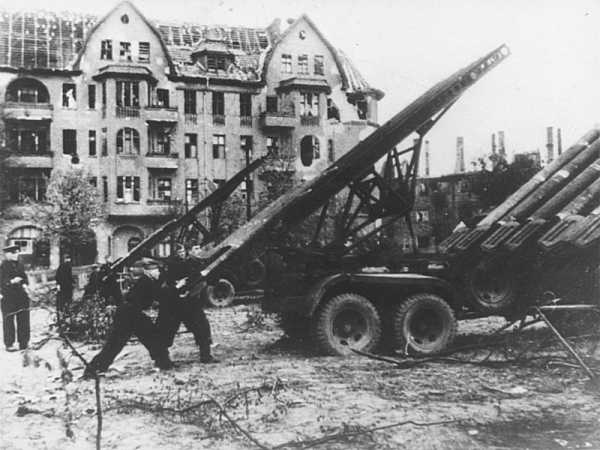

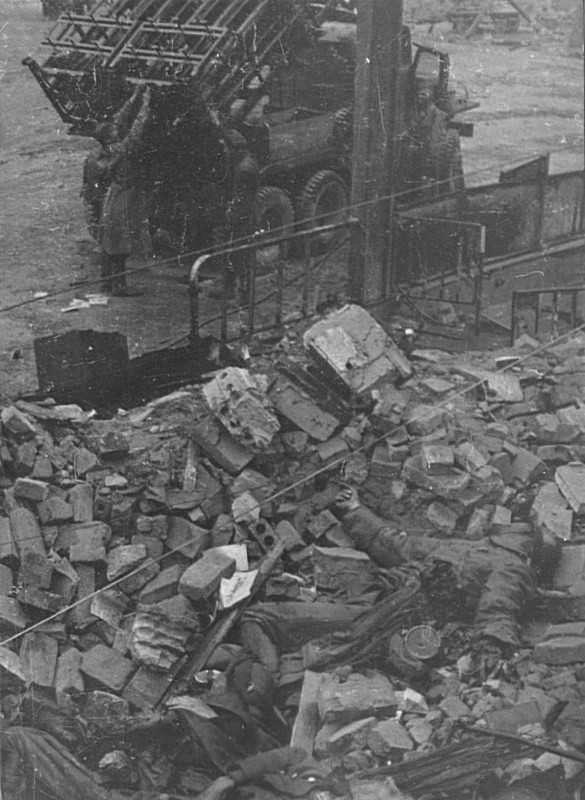

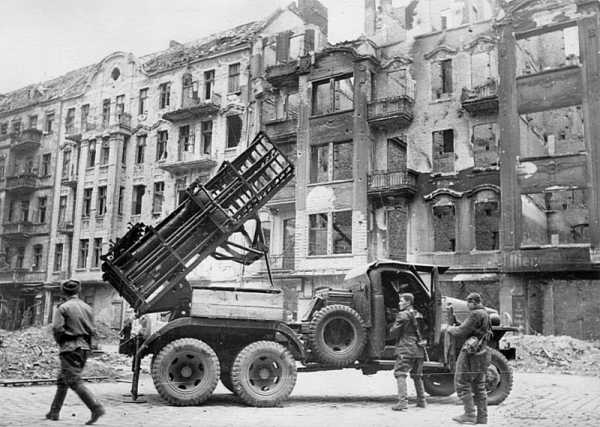

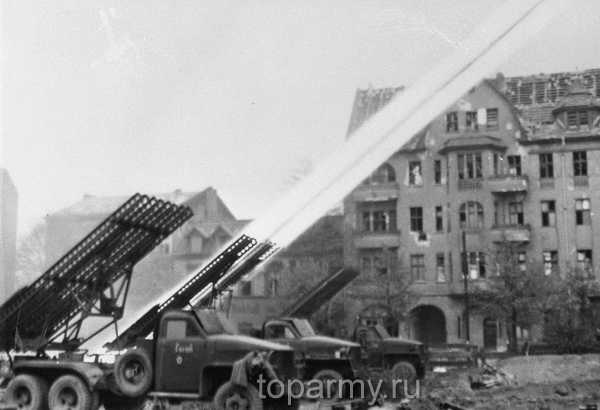

БМ-13 Катюша реактивная установка залпового огня на улицах Берлина фото

Кстати, наладить в РНИИ производство порохов для снаряжения ракет Костиков толком так и не смог. Дело дошло до того, что ракетное твёрдое топливо одно время производили для нас американцы по нашим рецептам (!). Это и послужило ещё одной причиной расформирования института... А как дела обстояли у наших противников, у них имелся своя реактивная установка шестиствольный миномет, Небельверфер.

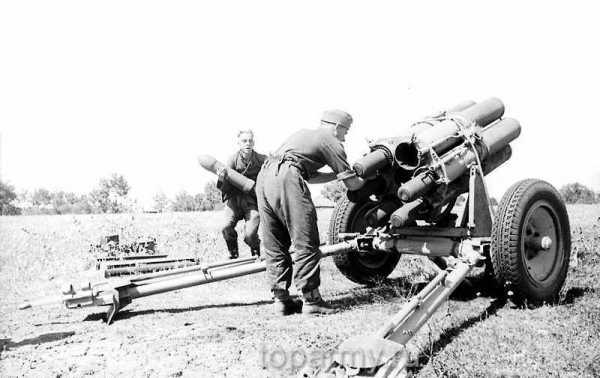

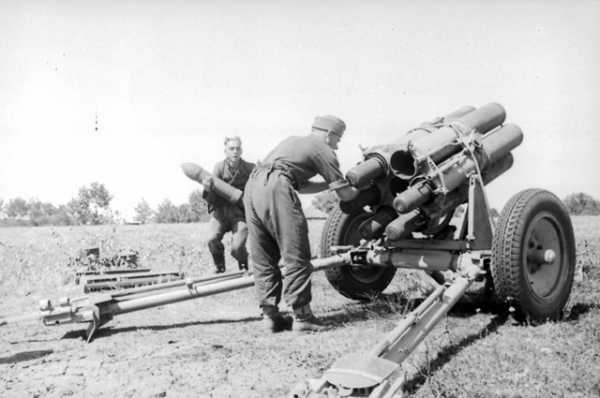

Небельверфер. Немецкая реактивная установка 15 см фото

Использовался с самого начала войны, но столь массовых формирований частей как у нас, у немцев не было, смотри статью "Немецкий шестиствольный миномет".
Конструкторский и боевой опыт, полученный на «катюшах», послужил основой для создания и дальнейшего совершенствования «градов», «ураганов», «тайфунов» и других установок залпового огня. Одно лишь осталось почти на прежнем уровне — точность залпа, которая и сегодня оставляет желать лучшего. Ювелирной работу реактивных систем никак не назовёшь. Потому и лупят из них в основном по площадям, в том числе и на нынешней украинской войне. А страдают от этого огня зачастую больше мирные жители, подобно советским гражданам, имевшим неосторожность оказаться в своих избушках в 41-м вблизи станции Орша...

toparmy.ru

По следам победы. Часть 5. История в деталях. от 16 мая 2012 | Екабу.ру

Сначало факты:


Катюшами называли в народе все системы гвардейских реактивных миномётов.
А это БМ-8, БМ-13, БМ-31 и другие.
Но мы разберем самую так сказать распространенную систему БМ-13

Реактивная Система Залпового Огня БМ-13 "Катюша" - советская боевая машина реактивной артиллерии периода Великой Отечественной войны, наиболее массовая и знаменитая советская машина этого класса.
Имеет модификацию БМ-13Н

Модификация гвардейских реактивных минометов типа «Катюша». Индекс «Н» — нормализованная. Выпускалась с 1943 года. Отличалась тем, что в роли шасси использовались американские грузовики Студебекер US6, поставляемые в СССР по Ленд-лизу.

Характеристики боевой машины БМ-13


Шасси ЗиС-6
Количество направлящих 16
Вес в походном положении без снарядов, кг 7200
Время перевода из походного положения в боевое, мин 2-3
[Время заряжания, мин 5-8
Время полного залпа, с 8-10

История создания



Ещё в 1921 году сотрудники Газодинамической лаборатории Н. И. Тихомиров и В. А. Артемьев приступили к разработке реактивных снарядов для самолётов.

В 1937—1938 годах реактивные снаряды разработанные РНИИ (ГДЛ вместе с ГИРД в октябре 1933 года составили вновь организованный РНИИ) под руководством Г. Э. Лангемака приняты на вооружение РККВФ. Реактивные снаряды РС-82 (реактивный снаряд калибром 82 мм) устанавливали на истребителях И-15, И-16, И-153, во время войны — на штурмовиках Ил-2, с разработкой РС-132 — на бомбардировщиках СБ и штурмовиках Ил-2.
Летом 1939 года РС-82 на И-16 и И-153 успешно применялись в боях с японскими войсками на реке Халхин-Гол.
В 1939—1941 годах сотрудники РНИИ И. И. Гвай, В. Н. Галковский, А. П. Павленко, А. С. Попов и другие создали многозарядную пусковую установку, смонтированную на грузовом автомобиле.
В марте 1941 года были успешно проведены полигонные испытания установок БМ-13 (боевая машина со снарядами калибра 132 мм).

Знаменитая «катюша» оставила свой незабываемый след в истории Великой Отечественной войны с тех самых пор, как 14 июля 1941 года это секретное оружие под командованием капитана И. А. Флерова буквально стерло с лица земли вокзал в городе Орше вместе с находившимися на нем немецкими эшелонами с войсками и техникой. Первые образцы реактивных снарядов, запускаемых с передвижного носителя (машины на базе грузового автомобиля «ЗИС-5»), испытывали на советских полигонах с конца 1938 г.
21 июня 1941 года их продемонстрировали руководителям Советского правительства, и буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании серийного производства реактивных снарядов и пусковой установки, получившей официальное название «БМ-13».

Это было воистину оружие небывалой силы — дальность полета снаряда достигала восьми с половиной километров, а температура в эпицентре взрыва — полутора тысяч градусов. Немцы неоднократно пытались захватить образец русской чудо-техники, но экипажи «катюш» строжайше выдерживали правило — попасть в руки врага им было нельзя. На критический случай машины были снабжены механизмом самоликвидации. От тех легендарных установок идет, по сути, вся история российской ракетной техники. А реактивные снаряды для «катюш» разработал Владимир Андреевич Артемьев.

Судьба разработчиков


2 ноября 1937 года в результате «войны доносов» внутри института, директор РНИИ-3 И. Т. Клеймёнов и главный инженер Г. Э. Лангемак были арестованы. 10 и 11 января 1938 года, соответственно, они были расстреляны на полигоне НКВД «Коммунарка».
Реабилитированы в 1955 году.
Указом Президента СССР М. С. Горбачёва от 21 июня 1991 года И. Т. Клеймёнову, Г. Э. Лангемаку, В. Н. Лужину, Б. С. Петропавловскому, Б. М. Слонимеру и Н. И. Тихомирову посмертно было присвоено звание Героев Социалистического Труда.

Устройство



Оружие относительно простое, состоящее из рельсовых направляющих и устройства их наведения. Для наводки были предусмотрены поворотный и подъёмный механизмы и артиллерийский прицел. В задней части машины находились два домкрата, обеспечивающие бо́льшую устойчивость при стрельбе. На одной машине могло размещаться от 14 до 48 направляющих.
Из за секретности на каждую машину было установлено 30 кг взрывчатки.
Экипаж (расчёт) состоял из 5 — 7-ми человек,
Командир орудия — 1.
Наводчик — 1.
Водитель — 1.
Заряжающий — 2 — 4.

Экипаж давал клятву уничтожить машину, даже ценой жизни, но не отдать машину врагу.

В состав БМ-13"Катюша" входят следующие боевые средства:
Боевая машина (БМ) МУ-2 (МУ-1) ;
Реактивные снаряды .

Реактивные снаряды Катюши



Неуправляемый реактивный снаряд «земля — земля» - простейшая ракета, оснащённая двигателем, боевой частью со взрывателем и аэродинамическим стабилизатором (оперением). Прицеливание осуществляется заданием первоначального угла запуска, обычно с помощью направляющей балки или трубы, а также иногда с помощью задания времени работы двигателя.

Разберем самый распространенный снаряд М-13


Характеристики реактивного снаряда М-13

Калибр, мм 132
Размах лопастей стабилизатора, мм 300
Длина, мм 1465
Вес, кг:
окончательно снаряженного снаряда
42,36
снаряженной головной части 21,3
разрывного заряда 4,9
снаряженного реактивного двигателя 20,8
Скорость снаряда, м/с:
дульная (при сходе с направляющей) 70
максимальная 355
Длина активного участка траектории, м 125
Максимальная дальность стрельбы, м 8470

Происхождение названия


Известно, почему установки БМ-13 стали в одно время именоваться «гвардейскими миномётами». Установки БМ-13 в действительности не являлись миномётами, но командование стремилось как можно дольше сохранять их конструкцию в секрете:

Когда на полигонных стрельбах бойцы и командиры попросили представителя ГАУ назвать «подлинное» имя боевой установки, тот посоветовал: «Называйте установку как обычное артиллерийское орудие. Это важно для сохранения секретности»

.

Нет единой версии, почему БМ-13 стали именоваться «катюшами». Существует несколько предположений:


По названию ставшей популярной перед войной песни Блантера на слова Исаковского «Катюша». Версия убедительная, поскольку впервые батарея стреляла 14 июля 1941 года (на 23-й день войны) 14 июля в 15.15 по прямому приказу заместителя начальника артиллерии Западного фронта генерала Г. С. Кариофилли батарея Флёрова произвела залп по железнодорожному узлу Орша. Это было первое боевое применение «Катюш». Стреляла с высокой крутой горы — ассоциация с высоким крутым берегом в песне тут же возникла у бойцов. Наконец, жив бывший сержант штабной роты 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии Андрей Сапронов, ныне — военный историк, который и дал ей это имя. Красноармеец Каширин, прибыв с ним вместе после обстрела Рудни на батарею, удивлённо воскликнул: «Вот это песенка!» «Катюша», — ответил Андрей Сапронов (из воспоминаний А. Сапронова в газете «Россия» № 23 от 21-27 июня 2001 года и в «Парламентской газете» № 80 от 5 мая 2005 года). Через узел связи штабной роты новость о чудо-оружии по имени «Катюша» в течение суток стала достоянием всей 20-й армии, а через её командование — и всей страны. 13 июля 2011 года ветерану и «крёстному отцу» «Катюши» исполнилось 90 лет.

Ещё есть версия, что название связано с индексом «К» на корпусе миномёта — установки выпускались заводом имени Калинина (по другому источнику — заводом имени Коминтерна). А фронтовики любили давать прозвища оружию. Например, гаубицу М-30 прозвали «Матушкой», пушку-гаубицу МЛ-20 — «Емелькой». Да и БМ-13 поначалу иногда именовали «Раисой Сергеевной», таким образом расшифровывая сокращение РС (реактивный снаряд).

Третья версия предполагает, что именно так окрестили эти машины девушки с московского завода «Компрессор», работавшие на сборке.

Немцы о Катюше
В немецких войсках эти машины получили название «сталинские орга́ны» из-за внешнего сходства реактивной установки с системой труб этого музыкального инструмента и мощного ошеломляющего рёва, который производился при запуске ракет.

Во время боёв за Познань и Берлин установки для одиночного пуска М-30 и М-31 получили от немцев прозвище «русский фаустпатрон», хотя эти снаряды использовались не как противотанковое средство. «Кинжальными» (с дистанции 100—200 метров) пусками этих снарядов гвардейцы проламывали любые стены.

Зарубежные "аналоги"


Германия
«Nebelwerfer» — германский буксируемый реактивный миномёт времён Второй мировой войны. За характерный звук, издаваемый снарядами, получил у советских солдат прозвище «ишак»
Максимальная дальность, м: 6 кмWurfrahmen 40 — германская тяжелая самоходная реактивная система залпового огня периода Второй мировой войны.28/32 cm Nebelwerfer 41 — немецкая буксируемая реактивная система залпового огня времён Второй мировой войны. Состояла на вооружении Nebeltruppen (буквально — «дымовые войска») — аналога войск РХБЗ, эти подразделения изначально предназначались для постановки дымовых завес, а также, в случае необходимости, для использования реактивных снарядов, снаряженных отравляющими веществами.
Максимальная дальность, м: 1925 (280-мм) 2200 (320-мм)

Америка

Танк M4A1 или M4A3, оборудованный смонтированной на башне реактивной системой залпового огня Т34 Calliope, с 60 трубчатыми направляющими для 114-мм ракет M8.

Ну как вы уже поняли, ничего похожего на "Катюшу" не было и в помине.

ВидеоРЯД


нашел интересное видео из цикла "Оружие победы"

Чтобы просматривать видео на сайте — включите JavaScript, и убедитесь, что ваш браузер поддерживает HTML5 видео.


Чтобы просматривать видео на сайте — включите JavaScript, и убедитесь, что ваш браузер поддерживает HTML5 видео.

ВСЕ! Серия "По следам победы закрыта"

По следам победы. Часть 1.Герои Войны
По следам победы. Часть 2. Снайперы
По следам победы. Часть 3. Забытый парад
По следам победы. Часть 4. Форма парада

ekabu.ru

Люди и техника Победы: Боевая машина БМ-13 «Катюша»

БМ-13 — советская боевая машина реактивной артиллерии периода Великой Отечественной войны, наиболее массовая и знаменитая советская боевая машина (БМ) этого класса. Наиболее широко известна под народным прозвищем «Катюша», солдаты Третьего рейха называли её «орга́н Сталина» из-за звука, издаваемого оперением ракет.

В 1938—1941 гг. в РНИИ И. И. Гвай, В. Н. Галковский, А. П. Павленко, Р. И. Попов создали многозарядную пусковую установку, смонтированную на грузовом автомобиле.

В марте 1941 года были проведены успешные полигонные испытания установок БМ-13 (название расшифровывалось: «Боевая машина 132-мм снарядов») со снарядом калибра 132 мм М-13. Реактивный снаряд М-13 (132-мм осколочно-фугасный снаряд) и пусковая установка БМ-13 были приняты на вооружение артиллерии 21 июня 1941 года и тогда же, за несколько часов до войны, подписано постановление об их серийном производстве.

26 июня 1941 года на заводе №723 Наркомата миномётного вооружения СССР в Воронеже была завершена сборка первых двух серийных пусковых установок БМ-13 на шасси ЗИС-6, и тут же приняты представителями Главного артиллерийского управления. На следующий день установки были отправлены своим ходом в Москву, где 28 июня после успешно проведённых испытаний были объединены вместе с пятью изготовленными ранее в РНИИ установками в батарею для отправки на фронт.

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе «Компрессор» (главный конструктор — В. П. Бармин). Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

Первые две пусковые установки БМ-13 на шасси машин ЗИС были изготовлены 27 июня 1941 года в Воронеже, на заводе имени Коминтерна

Командир первой батареи реактивных артиллерийских установок БМ-13 («Катюша») капитан И.А. Флёров

Командир первой в советских вооруженных силах батареи реактивных артиллерийских установок БМ-13 («Катюша») капитан Иван Андреевич Флёров. Его батарея впервые применила «Катюши» в Великой Отечественной войне. В журнале боевых действий батареи появились записи: «14.7. 1941 г . 15 часов 15 минут. Нанесли удар по фашистским эшелонам на железнодорожном узле Орша. Результаты отличные. Сплошное море огня». «14.7. 1941 г . 16 часов 45 минут. Залп по переправе фашистских войск через Оршицу. Большие потери врага в живой силе и боевой технике, паника. Все гитлеровцы, уцелевшие на восточном берегу, взяты нашими подразделениям в плен...»

2 октября 1941 года батарея Флёрова оказалась в числе войск, попавших в окружение в Вяземском котле. Артиллеристы прошли по вражеским тылам более 150 километров. В ночь на 7 октября колонна машин батареи попала в засаду недалеко от деревни Богатыри Знаменского района Смоленской области. Личный состав батареи принял бой. В безвыходном положении, под шквальным огнем, они взорвали машины. Будучи тяжело раненным, командир взорвал себя вместе с головной пусковой установкой. Из последнего донесения капитана Флёрова : «7.X.1941 г. 21 час. Попали в окружение у деревни Богатырь — 50 км от Вязьмы. Будем держаться до конца. Выхода нет. Готовимся к самовзрыву. Прощайте товарищи.»

В начале 1960-х годов Флёров представлялся на звание героя Советского Союза, но вместо этого был награжден орденом Отечественной войны 1-й степени. 21 июня 1995 года указом Президента Российской Федерации (№ 619) за мужество и героизм, проявленные в борьбе с немецко-фашистскими захватчиками в Великой Отечественной войне капитану Ивану Андреевичу Флёрову присвоено звание Героя Российской Федерации посмертно.

Осенью 1995 года группа вяземских поисковиков в 250-ти метрах западнее деревни Богатырь нашла останки семерых погибших вместе с «Катюшами» артиллеристов. Среди них опознаны и останки капитана Флёрова. 6 октября 1995 года все останки перезахоронены рядом с обелиском у деревни Богатырь, установленным в память о подвиге ракетчиков.

Залп советских реактивных установок «Катюша» на подступах к Выборгу. Левее видны идущие в атаку танки КВ.

Устройство:

Оружие относительно простое, состоящее из рельсовых направляющих и устройства их наведения. Для наводки были предусмотрены поворотный и подъёмный механизмы и артиллерийский прицел. В задней части машины находились два домкрата, обеспечивающие бо́льшую устойчивость при стрельбе. На одной машине могло размещаться от 14 до 48 направляющих.

Корпус реактивного снаряда (ракеты) представлял собой сварной цилиндр, поделённый на три отсека — отсек боевой части, двигательный отсек (камера сгорания с топливом) и реактивное сопло. Авиационный реактивный снаряд РС-132 имел длину 0,935 метра, диаметр 132 миллиметра и весил 23,1 кг, а реактивный снаряд М-13 для наземной установки БМ-13 имел длину 1,41 метра, диаметр 132 миллиметра и весил 42,3 кг. Внутри цилиндра с оперением находилась твёрдая нитроцеллюлоза. Масса боевой части снаряда М-13 22 кг. Масса взрывчатого вещества снаряда М-13 4,9 кг — «как шесть противотанковых гранат». Дальность стрельбы — до 8,4 км.

Снаряд М-31 для установки БМ-31 был 310 мм в диаметре, он весил 92,4 кг и содержал 28,9 кг взрывчатки. Дальнобойность — 13 км, продолжительность залпа у БМ-13 (16 снарядов) — 7 — 10 секунд, у БМ-8 (24 — 48 снарядов) — 8 — 10 секунд; время заряжания — 5 — 10 минут у БМ-31-21 (12 направляющих) — соответственно 7 — 10 секунд и 10 — 15 мин. Запуск производился рукояточной электрокатушкой, соединённой с аккумуляторной батарей и контактами на направляющих — при повороте рукоятки по очереди замыкались контакты и в очередном из снарядов срабатывал пусковой пиропатрон. Крайне редко при большом количестве направляющих на установке применялись две катушки одновременно.

В отличие от немецкого Nebelwerfer, представляет собой площадное оружие низкой точности с большим разбросом снарядов по местности. Вследствие этого точные удары, как у Nebelwerfer, наносить было бессмысленно. При вдвое меньшем заряде ВВ, поражающее воздействие на небронированную технику и живую силу было намного сильнее, чем у Небельверфера. Это было достигнуто путём увеличения газового давления взрыва из-за встречного движения детонации. Подрыв ВВ осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ) и когда две волны детонации встречались, то газовое давление взрыва в месте встречи резко возрастало, вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600 — 800 °C и имели хорошее зажигающее действие. Кроме корпуса разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5 — 2 раза по сравнению с артиллерийским снарядами аналогичного калибра. Именно поэтому возникла легенда о «термитном заряде» в боеприпасах «Катюш». «Термитный» заряд испытывался в Ленинграде весной 1942 года, но оказался излишним — после залпа «катюш» и так всё горело. (из сборника «Гвардии „катюша“»). Совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект.

Военнослужащие-артиллеристы советского подразделения боевых машин БМ-13 «Катюша»

Великая Отечественная война

С момента появления реактивной артиллерии (РА), её формирования находились в подчинении Верховного Главного Командования. Они использовались для усиления стрелковых дивизий, оборонявшихся в первом эшелоне, что существенно увеличивало их огневую мощь и повышало устойчивость в оборонительном бою. Требования к применению нового оружия — массированность и внезапность — нашли отражение в Директиве Ставки ВГК № 002490 от 1 октября 1941 г..

В период битвы за Москву из-за тяжёлой обстановки на фронте командование вынуждено было использовать реактивную артиллерию "подивизионно''.

Но уже к концу 1941 года количество реактивной артиллерии в войсках значительно возросло и достигало 5—10 дивизионов в составе армий, действовавших на главном направлении. Управление огнём и манёвром большого числа дивизионов, а также снабжение их боевыми припасами и другими видами довольствия стало затрудняться. По решению Ставки в январе 1942 года было начато создание 20 гвардейских миномётных полков.

«Гвардейский миномётный полк (гв.мп) артиллерии Резерва Верховного Главного Командования (РВГК)» по штату состоял из управления, трёх дивизионов трёхбатарейного состава. Каждая батарея имела четыре боевые машины. Таким образом залп только одного дивизиона из 12 машин БМ-13-16 ГМП (директива Ставки № 002490 запрещала использование РА в количестве менее дивизиона) по силе мог сравниться с залпом 12 тяжёлых гаубичных полков РВГК (по 48 гаубиц калибра 152 мм в полку) или 18 тяжёлых гаубичных бригад РВГК (по 32 гаубицы калибра 152 мм в бригаде).

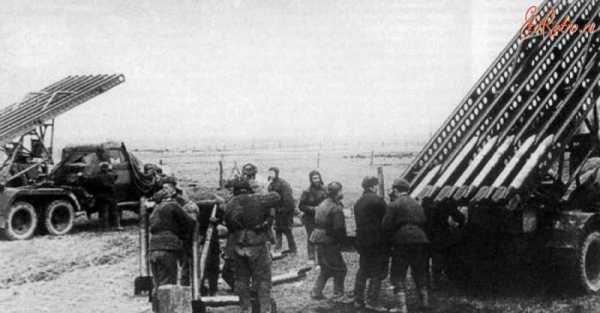

Красноармейцы-артиллеристы обслуживают боевую машину БМ-13 «Катюша»

Немаловажен был и эмоциональный эффект: во время залпа все ракеты выпускались практически одновременно — за несколько секунд землю в области цели буквально перепахивали реактивные снаряды. Подвижность установки позволяла быстро сменять позицию и избегать ответного удара противника.

17 июля 1944 года в районе села Налючи раздался залп 144 пусковых рам-станков, оснащённых 300-мм реактивными снарядами. Это было первое применение несколько менее знаменитого родственного оружия — «Андрюши».

В июле-августе 1942 года «катюши» (три полка и отдельный дивизион) были основной ударной силой Подвижной механизированной группы Южного фронта, на несколько дней сдержавшей наступление 1-й танковой армии немцев к югу от Ростова. Это отражено даже в дневнике генерала Гальдера: «возросшее сопротивление русских южнее Ростова»

В августе 1942 года в городе Сочи в гараже санатория «Кавказская Ривьера» под руководством начальника подвижной ремонтной мастерской № 6 военного инженера III ранга А. Алфёрова был создан переносной вариант установки на базе снарядов М-8, получивший впоследствии название «горная катюша». Первые «горные катюши» поступили на вооружение 20-й горнострелковой дивизии и были применены в боях на Гойтхском перевале. В феврале — марте 1943 года два дивизиона «горных катюш» вошли в состав войск, оборонявших легендарный плацдарм на Малой земле под Новороссийском.

В 62-й армии в Сталинграде на базе Т-70 воевал дивизион "Катюш", который находился в прямом подчинении командарма В. И. Чуйкова.

Кроме этого в Сочинском паровозном депо были созданы 4 установки на базе дрезин, которые использовались для защиты города Сочи с берега.

Восемью установками был оборудован тральщик «Скумбрия», который прикрывал десант на Малую землю.

В сентябре 1943 года в ходе Брянской операции манёвр «катюш» вдоль линии фронта позволил осуществить внезапный фланговый удар, в результате которого немецкая оборона оказалась «свёрнута» в полосе целого фронта — 250 километров. Во время артподготовки было израсходовано 6 000 реактивных снарядов и лишь 2 000 ствольных.

Боевые машины реактивной артиллерии БМ-13 «Катюша» на улице западноевропейского города

Советские боевые машины реактивной артиллерии БМ-13 «Катюша» в ночное время ведут огонь по противнику.

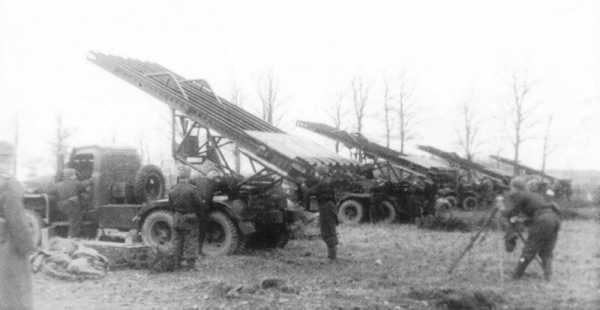

Батарея боевых машин БМ-13-16Н (шасси Studebaker US 6) готовиться к залпу. Солдат справа, работает с артиллерийской буссолью.

Советские реактивные минометы БМ-13 «Катюша» (на шасси грузовика Studebaker US6 американского производства) под Белградом

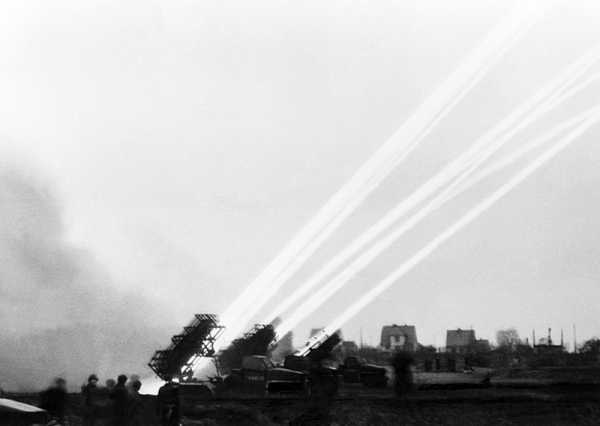

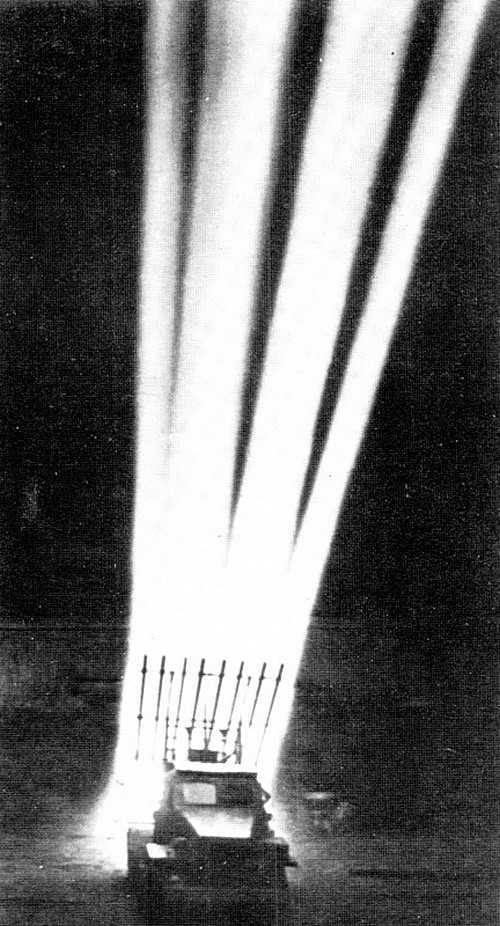

Ночной залп ракетной установки БМ-13 «Катюша».

Советские артиллеристы готовят к залпу реактивный миномет БМ-13 «Катюша» в Берлине.

Залп реактивных минометов БМ-13 («Катюша») в Берлине

Место съемки: Берлин, Германия. Время съемки: 29.04.1945. Автор: Марк Редькин

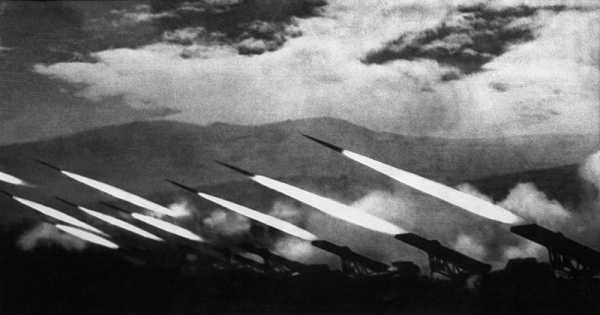

Советские реактивные установки «Катюша» дают залп по врагу

Боевое применение гвардейского реактивного миномёта «Катюша»

Советские войска в наступлении под Сталинградом, на переднем плане знаменитые реактивные установки «Катюша», позади танки Т-34

Автор: Александр Устинов

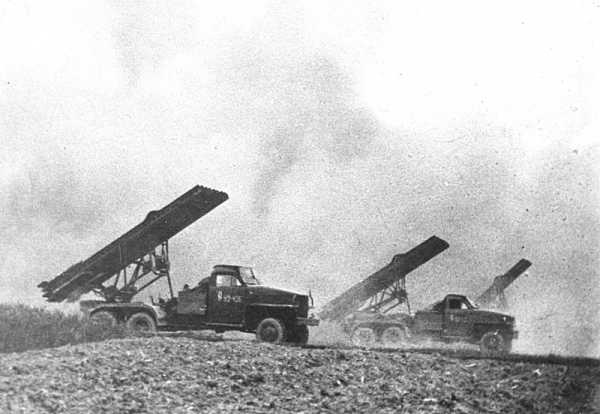

Залп гвардейских реактивных минометов БМ-13 «Катюша», на шасси американских грузовиков «Стедебеккер» (Studebaker US6). Район Карпат, западная Украина.

Место съемки: Украина, СССР. Время съемки: 1944. Автор: Аркадий Шайхет

Части Красной армии в день вступления в столицу Болгарии проезжают по одной из ее главных улиц. Болгары приветствуют часть, вооруженную гвардейскими минометами «Катюша» на шасси американских грузовиков «Студебеккер».

Залп гвардейских реактивных минометов БМ-31-12 во время штурма Бреслау (ныне польский город Вроцлав).

Место съемки: Германия. Время съемки: 1945. Автор: Марк Редькин

Гвардейский реактивный миномет БМ-31-12 в Берлине. Время съемки: май 1945

Это — модификация знаменитой реактивной установки «Катюша» (по аналогии получила название «Андрюша»). Вела огонь снарядами калибра 310 мм (в отличие от 132-мм снарядов «Катюши»), запускавшимися с 12 направляющих сотового типа (2 яруса по 6 ячеек в каждом). Система размещена на шасси американского грузовика «Студебеккер» (Studebaker US6), который поставлялся в СССР по ленд-лизу.

Убитые немецкие солдаты и реактивная установка БМ-31-12 (модификация «Катюши» со снарядами М-31 на шасси американского грузовика «Студебеккер», получила прозвище «Андрюша») на улице Берлина

Знаменитая советская певица Лидия Русланова исполняет «Катюшу» на фоне разрушенного Рейхстага. Лидия Русланова была одной из первых певиц, исполнивших «Катюшу».

Источник

avtotema.mediasalt.ru

БМ-13 «Катюша», 132-мм реактивная система залпового огня

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • www.arms-expo.ru

    Какая дальность стрельбы была у КАтюш?

    Испытательные стрельбы, проведенные под Ленинградом в марте 1928 года, обнадеживали - дальность составляла уже 5-6 км, хотя рассеивание по-прежнему было большим. Долгие годы его не удавалось значительно снизить: изначальная концепция предполагала снаряд с оперением, не выходящим за его калибр. Ведь направляющей для него служила труба - простая, легкая, удобная для монтажа. В 1933 году инженер И. Т. Клейменов предложил делать более развитое оперение, значительно (более чем в 2 раза) превышающее по своему размаху калибр снаряда. Кучность стрельбы повысилась, увеличилась и дальность полета, но пришлось конструировать новые открытые - в частности, рельсовые - направляющие для снарядов. ... В сентябре 1939 года создали реактивную систему МУ-2 на более подходящем для этой цели трехосном грузовике ЗИС-6. В этом варианте удлиненные направляющие устанавливались вдоль автомобиля, задняя часть которого перед стрельбой дополнительно вывешивалась на домкратах. Масса машины с экипажем (5-7 человек) и полным боекомплектом составляла 8,33 т, дальность стрельбы достигала 8470 м. ... Одновременно одобрили и приняли на вооружение легкую подвижную установку массированного огня БМ-82-43, на направляющих которой размещались 48 82-мм реактивных снарядов с дальностью стрельбы 5500 м. ... с 1944 года и новые, более мощные БМ-31-12 - с 12 минами М-30 и М-31 калибра 300 мм, весом по 91,5 кг (дальность стрельбы - до 4325 м).

    до 40 км... но разброс был жуткий, обычно стреляли на 15-20км.

    В состав БМ-13"Катюша" входят следующие боевые средства: Боевая машина (БМ) МУ-2 (МУ-1) ; Реактивные снаряды . Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м. В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности) . Хотя дальность полета снаряда при этом несколько уменьшилась (до 7,9 км) , улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13.

    touch.otvet.mail.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
