122 мм, дальность стрельбы, устройство, технические характеристики (ТТХ), пушка, боеприпасы

В послевоенные годы артиллерию с пьедестала «бога войны» начали смещать. Для поддержки пехоты всё чаще использовались гранатомёты. Противотанковые орудия, превратившись за несколько лет из лёгких и мобильных в неповоротливых монстров, практически исчезли. В противовоздушной обороне остались в основном малокалиберные автоматические пушки.

Пережить все перемены «без потерь» удалось разве что миномётам и крупнокалиберным гаубицам. И среди последних одна из самых распространённых систем – 122-миллиметровая буксируемая гаубица Д-30, разработанная ещё в 50-е годы в Свердловске (ныне Екатеринбург).

Содержание

История создания

В 50-е годы, впрочем, советская артиллерия процветала. Разрабатывались и совершенствовались «зенитки», пушки среднего калибра, противотанковые орудия. А вот дивизионная артиллерия, предназначенная для поддержки дивизий, продолжала использовать разработанную ещё до Великой Отечественной Войны гаубицу М-30 калибра 122мм. Она, хотя и считалась неким «пределом совершенства», имела серьёзные недостатки, выявленные в боях.

122мм д-30

Маховики наведения М-30 располагались с разных сторон ствола, делая невозможным наведение на цель силами одного номера расчёта. Если возникала необходимость стрелять прямой наводкой – это мешала сделать неудовлетворительная конструкция прицела и отсутствие в составе прицельной сетки шкал для определения дальности и боковых поправок. А большая масса гаубицы не давала быстро развернуть её, если противник атаковал с неожиданного направления.

Участие М-30 в Корейской войне вновь напомнило о минусах орудия, и в 1954 году, наконец, началась разработка новой гаубицы для дивизионного звена.

Им занялось ОКБ завода №9, находящегося в Свердловске. Коллектив конструкторов возглавил Фёдор Петров. На протяжении 1955 года велась проектировка орудия. К декабрю построили первый прототип.

Доводка орудия затянулась на несколько лет – заказчик требовал устранить любые возможные недостатки до начала массового производства, новые боеприпасы для гаубицы тоже приходилось «обкатывать» с нуля. В 1960-м гаубицу приняли на вооружение под заводским обозначением Д-30 и уточняющим индексом ГРАУ «2А18».

Устройство

Чтобы обеспечить возможность кругового обстрела, конструкторы Д-30 использовали ранее не применявшуюся схему с лафетом, состоящим из трёх станин. Раздвигаясь, они «ложатся» на грунт и фиксируются в нём забивными сошниками. Верхний станок и качающаяся часть орудия при этом могут свободно вращаться.

Ствол гаубицы оснащён щелевым дульным тормозом, вертикальный клиновой затвор – полуавтоматический.

Прицельные приспособления гаубицы – механический прицел Д-726, совмещённый с орудийной панорамой ПГ-1М (четырёхкратного увеличения) и оптический прицел ОП-4М. Последний используется при стрельбе прямой наводкой, он обеспечивает увеличение в 5,5-крат и прицельную сетку, включающую дальномерную шкалу, шкалы дальности и боковых поправок.

Механический прицел при стрельбе прямой наводкой служит вспомогательным, а при ведении огня с закрытых позиций является основным. Углы места и прицеливания, которые вводятся в прицел, замеряются с помощью панорамы ПГ-1М.

Перевозилась гаубица Д-30 тягачами АТ-Л и АТ-П, а так же грузовиками ЗиЛ-157. Позже применялись тягачи МТ-ЛБ и грузовики «Урал»-375 или 4320. Подвеска ходовой части – торсионная, вести огонь «с колёс» нельзя – они должны быть вывешены.

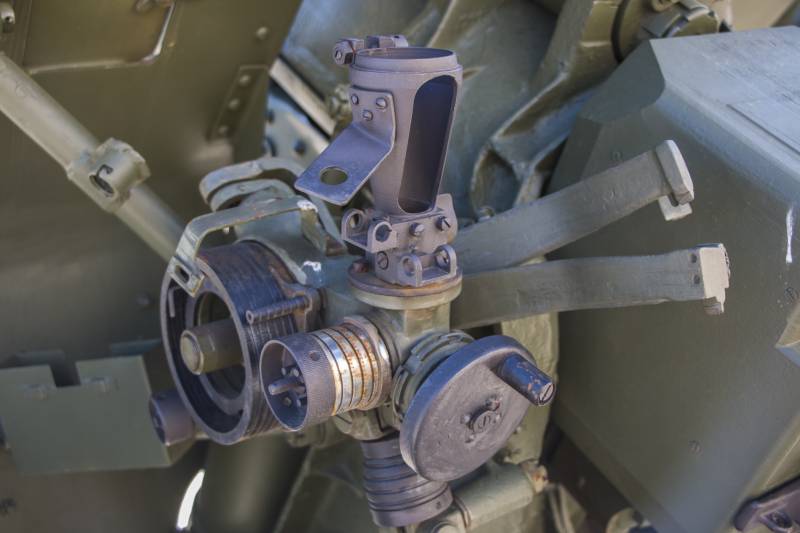

Д-30 прицел

На модификации Д-30А щелевой дульный тормоз заменили двухкамерным, а колёса, заполненные губчатой резиной, сменили на пневматические. Это позволило увеличить скорость буксировки.

Боеприпасы

По баллистическим характеристикам новое орудие должно было занять промежуточное положение между гаубицей М-30 и пушкой А-19. Это и привело к необходимости создавать боеприпасы для Д-30с чистого листа. А единственным подходящим снарядом из уже существующих оказался осколочно-фугасный ОФ-462.

Этот снаряд, разработанный в 1931 году, весил 21,7 кг и снаряжался 3,67 кг тротила. В процессе разработки Д-30 для старого орудия М-30 успели разработать новые дальнобойные снаряды – химические, дымовые и осветительные. Они тоже могли быть адаптированы для стрельбы из новой гаубицы.

Номенклатура осколочных боеприпасов Д-30 к 80-м годам пополнилась гаубичными снарядами семейств ОФ42 и ОФ56.

У последнего из них массу разрывного заряда довели до четырёх килограмм, заменив тротил гексалом. Осколочное действие обеспечивает установка взрывателей на мгновенное действие, когда снаряд не успевает углубиться в преграду, а корпус почти не деформируется. Площадь сплошного поражения осколками оценивалась, как 18 м по фронту, и 8 – в глубину.

При стрельбе по танкам осколки массой около 1 г не могли нанести им существенных повреждений, но повредить приборы наблюдения и антенны они вполне могли. При установке взрывателей на фугасное действие снаряд несколько заглубляется в преграду. ОФ56, разрываясь в грунте, создаёт воронку трёхметрового диаметра, и более метра глубиной. При стрельбе по танкам снаряд может уничтожить его навесное оборудование и проломить броню бортов или крыши.

Д-30 снаряд

Чтобы обеспечить возможность борьбы артиллерии с танками, для Д-30 разрабатывались кумулятивные снаряды. Первой попыткой создать такой снаряд для 122мм гаубиц стал вращающийся БП1, пробивавший до 180мм брони. Позже его заменили снаряды, которые в нарезном стволе стабилизировались особым вращающимся обтюратором, а в полёте – оперением.

Выполненный по такой схеме снаряд БК3 мог пробить броню толщиной до 400мм.

Поздний снаряд БК13 уже и по внешнему виду напоминал снаряд гладкоствольного орудия, а его бронепробиваемость стала ещё выше — до 460мм.

Для поражения больших масс пехоты в 1973 году на вооружение приняли снаряд Ш1, снаряжённый стреловидными поражающими элементами. А самым совершенным и высокотехнологичным гаубичным 122мм снарядом Д-30 стал осколочно-фугасный «Китолов», корректируемый по лучу лазера. Метательный заряд в пластиковой или стальной гильзе поставляется в трёх вариантах – полный заряд, уменьшенный переменный и специальный заряд для стрельбы кумулятивными снарядами БП1.

Тактико-технические характеристики

Прямых аналогов по ТТХ гаубица за рубежом не имела. Иностранные системы, как правило, имели либо меньший калибр, либо больший.

Китайская 122-мм самоходная гаубица

В то же время в Китае было налажено нелицензионное производство Д-30 (на основе изучения купленных в Египте образцов), что свидетельствует о востребованности такой системы.

Масса, кг3200
Длина, мм7800
Длина ствола, мм4785
Начальная скорость снаряда, м/с690 (для осколочно-фугасных снарядов)
Максимальная дальность стрельбы, м15300 (для осколочно-фугасных снарядов)
Скорострельность, выстрелов в минуту7-8
Расчёт, человек6

Западные армии считали недостатком Д-30 то, что высокое давление, создаваемое дульным тормозом, превышает установленные нормы в два раза. Поэтому производить выстрел расчётам рекомендовалось, находясь на расстоянии с помощью шнура. А вот сложности, возникающие при фиксации лафета Д-30 на мёрзлом грунте, бетоне или скалах негативно оценивались и в советских войсках.

Эксплуатация

В Советской Армии гаубица Д-30 стала основным оружием полковой и дивизионной артиллерии. По две гаубичные батареи входили в состав артиллерийского дивизиона танковых и мотострелковых полков. В дивизиях 122мм гаубицами вооружался артиллерийский полк.

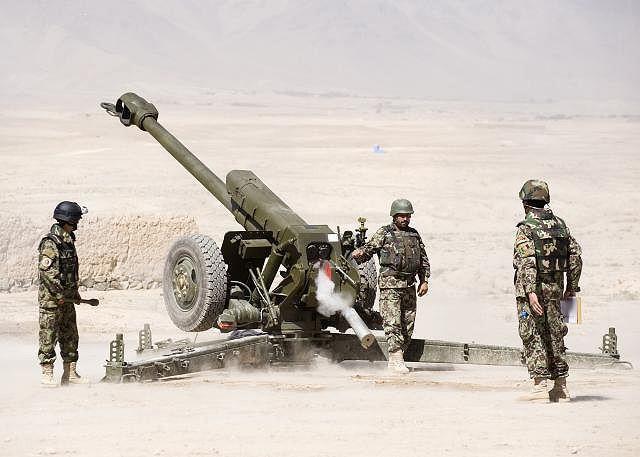

Д-30 122 мм стрельба

В воздушно-десантных полках Д-30 встречались в виде исключения. Армия Российской Федерации поначалу сохраняла такую же структуру вплоть до перехода на бригадную организацию. А в 2013 году объявили о снятии с вооружения гаубиц Д-30, которые планировалось заменить артсистемами калибра 152мм на уровне дивизий и 120мм универсальными орудиями в полках.

Впервые, впрочем, в бой орудие вступило в составе армий арабских стран во время войн с Израилем. Из-за слабой выучки и низкого боевого духа солдат гаубица себя особенно ничем не проявила, а израильтяне захватили множество Д-30 в качестве трофеев. А советские войска смогли опробовать гаубицу в бою в Афганистане. И там она, обладая большими углами возвышения и возможностью вести круговой обстрел, оказалось незаменимым при организации обороны. После развала СССР Д-30 пришлось повоевать во всех конфликтах, разворачивавшихся на постсоветском пространстве – от чеченских войн до конфликта с Грузией и событий на Украине.

Правительственные войска в Сирии до сих пор используют Д-30, а также импровизированные самоходки на базе, например, грузовиков, вооружённые этим орудием.

Иракские и афганские гаубицы были в основном брошены армиями во время американского вторжения, а потом либо использовались для вооружения вновь созданных правительственных войск, либо отошли террористическим группировкам. Схожая ситуация наблюдается и в Ливии.

Д-30 числятся на вооружении некоторых африканских стран, но поскольку их количество иногда не доходит и до десятка, то говорить об их боевой ценности не приходится.

Гаубица Д-30 появилась более, чем полвека назад. Но до сих пор она не является потерявшим ценность устаревшим орудием, которое могут позволить себе лишь беднейшие страны. Наоборот – по своим качествам она и сейчас отвечает всем требованиям и в умелых руках может быть грозной силой.

А если дополнить панораму и оптический прицел баллистическим вычислителем – её возможности могут выйти на качественно новый уровень. Конструкция гаубицы оказалась удачной и в плане удобства эксплуатации – обращение с ней легко может освоить любой расчёт. Если Д-30 и не была самой лучшей советской гаубицей – то одной из лучших точно.

Видео

Советская гаубица Д-30: история, устройство и ТТХ

29.04.2019

гаубица Д-30гаубица Д-30

Д-30 – это советская гаубица калибра 122-мм, разработанная в начале 60-х годов. Она была одной из самых массовых артиллерийских систем в советской армии и активно поставлялась на экспорт. В настоящее время Д-30 стоит на вооружении нескольких десятков армий мира. В 1978 году гаубица Д-30 была модернизирована.

Кроме СССР, 122-мм гаубицу Д-30 выпускали в Египте, Ираке, Китае и Югославии. В России производство этого орудия прекратилось в 1994 году.

Д-30 участвовала (и участвует) в десятках военных конфликтов, демонстрируя при этом высокую надежность и эффективность. Эту гаубицу без преувеличения можно назвать самым известным советским артиллерийским орудием. Д-30 отличается отличной кучностью стрельбы, а также превосходной скоростью заряжания и маневренностью. Сегодня на вооружении разных стран мира (без учета СНГ) находится около 3600 единиц этого артиллерийского орудия.

На базе Д-30 было создано несколько самоходных орудий, как отечественных, так и зарубежных. Самой известной из них является самоходная артиллерийская установка 2С1 «Гвоздика».

Именно гаубица Д-30 используется в Санкт-Петербурге для ежедневного выстрела в полдень.

гаубица Д-30гаубица Д-30

История гаубицы Д-30

Гаубица – это тип артиллерийского орудия, предназначенный для стрельбы по навесной траектории с закрытых позиций вне прямой видимости неприятеля. Первые образцы подобного оружия появились в Европе еще в XIV столетии. Изначально они не были слишком популярными, артиллеристы того времени предпочитали стрелять по врагу прямой наводкой.

Расцвет гаубиц начался примерно в XVII веке с появлением различных видов разрывных боеприпасов. Особенно часто гаубичная артиллерия применялась во время штурма или осады вражеских крепостей.

«Звездным часом» для гаубиц стала Первая Мировая война. Позиционный характер боевых действий как нельзя лучше подходил для использования подобной артиллерии. Их массово применяли все стороны конфликта. В Первой Мировой войне число погибших от вражеских снарядов намного превосходит потери от стрелкового оружия или отравляющих газов.

Советская армия обладала высококлассной и многочисленной артиллерией. Она сыграла важнейшую роль в разгроме гитлеровских захватчиков. Самой знаменитой гаубицей времен Великой Отечественной войны была М-30 калибра 122 мм.

Однако после окончания войны ситуация несколько изменилась. Началась ядерная и ракетная эпоха.

Первый секретарь ЦК КПСС Хрущев считал, что исход современной войны можно решить с помощью ракет, артиллерию он считал анахронизмом. В термоядерной войне пушки вообще казались ему лишними. Подобная точка зрения оказалась явно ошибочной, но она затормозила развитие отечественной ствольной артиллерии на десятки лет. Только в начале 60-х годов были инициированы разработки новых систем самоходной и буксируемой артиллерии.

гаубица Д-30гаубица Д-30

Именно в этот период началась разработка новой дивизионной гаубицы калибра 122 мм. Она должна была прийти на смену легендарной М-30, которая была сконструирована еще до начала войны талантливым конструктором Федором Петровым.

Разработку новой гаубицы Д-30 также была поручена Петрову, на тот момент он возглавлял ОКБ завода №9. М-30 имела некоторые недостатки, которые конструкторам нужно было учесть при работе над новой артиллерийской системой. К ним относилась недостаточная кучность стрельбы и невозможность вести круговой обстрел.

Основной особенностью новой гаубицы было необычное устройство лафета, конструкция которого отличалась от любых других орудий, принятых на вооружение советской армии ранее. Гаубица Д-30 имела лафет, состоящий из трех станин, что позволяло орудию вести круговой обстрел. Необычным был и способ буксировки орудия: шкворневая балка для зацепа была прикреплена к дульному тормозу гаубицы.

гаубица Д-30гаубица Д-30

В 1963 году 122-мм гаубица Д-30 была принята на вооружение. В 1978 году провели модернизация орудия, но она была незначительна. Шкворневая балка, за которую гаубицу цепляли при транспортировке, получила жесткую конструкцию, также был изменен дульный тормоз. Если ранее он имел пять пар больших щелей и одну пару малых, то теперь на орудие был установлен дульный тормоз с двумя камерами.

На броневом щитке были установлены поворотники и габаритные огни для большего удобства транспортировки гаубицы в колоне. Новая модификация орудия получила обозначение Д-30А.

Серийное производство Д-30 было налажено на заводе №9. Выпуск орудия был прекращен в начале 90-х годов. Разговоры о снятии гаубицы с вооружение российской армии велись с начала нулевых годов, но такое решение было принято только несколько лет назад. Российское министерство обороны сообщило, что Д-30 были отправлены на базы хранения еще в 2013 году. Их планируют заменить буксируемой гаубицей «Мста-Б» калибра 152-мм и самоходными установками «Акация».

Д-30 планируют оставить только в ВДВ и десантно-штурмовых подразделениях. Военные объясняют такое решение тем, что имеющиеся в войсках гаубицы сильно изношены и нуждаются в серьезном ремонте. Гораздо проще отправить их на базы хранения и перейти на единый калибр 152 мм, который к тому же отличается большей мощностью.

Устройство гаубицы Д-30

122-мм гаубица Д-30 предназначена для уничтожения живой силы противника, находящейся открытой территории или в укрытиях полевого типа, подавления огневых средств, включая самоходную и буксируемую артиллерию, разрушения укреплений неприятеля и проделывания проходов в заграждениях и минных полях.

Гаубица Д-30 состоит из лафета, ствола, противооткатных устройств и прицельных приспособлений. Заряжание орудия — раздельно-гильзовое. Подача снарядов осуществляется вручную. Боевой расчет – 6 человек.

Ствол орудия состоит из трубы, казенника, дульного тормоза, двух зацепов-креплений и затвора. Дульный тормоз является съемным.

Противооткатные устройства Д-30 – накатник и тормоз.

В конструкцию лафета входят люлька, уравновешивающий механизм, верхний и нижний станок, приводы наводки (вертикальной и горизонтальной), колеса, механизмы подрессоривания, крепление орудия в походном положении.

гаубица Д-30гаубица Д-30

Прицельные приспособления Д-30 – телескопический и панорамный прицелы.

Гаубицу можно разделить на качающуюся, вращающуюся и неподвижную часть. В состав качающейся входят люлька, ствол, противооткатные устройства и прицельные приспособления. Эта часть орудия перемещается относительно оси цапф и обеспечивает вертикальную наводку гаубицы. Качающаяся часть вместе с колесами и щитом образует вращающуюся часть, которая перемещается вокруг боевого штыря верхнего станка и обеспечивает горизонтальную наводку орудия.

Нижний станок со станинами и гидродомкратом составляет неподвижную часть гаубицы.

Д-30 имеет клиновой полуавтоматический затвор, который обеспечивает высокую скорость стрельбы (около 8 выстрелов в минуту). Компоновка ствола с расположением сверху тормоза и накатника значительно уменьшает линию огня орудия (до 900 мм), что уменьшает габариты гаубицы и делает ее менее заметной. Кроме того, небольшая линия огня позволяет использовать Д-30 в противотанковой обороне.

Перевод гаубицы в боевое положение занимает всего две-три минуты. Одна станина остается неподвижной, две другие – раздвигаются на 120 градусов. Такое устройство лафета позволяет вести круговой огонь без перемещения орудия.

гаубица Д-30гаубица Д-30

Стандартным тяговым средством для гаубицы Д-30 является автомобиль Урал-4320. По дорогам с твердым покрытием (асфальт, бетон) допустимая скорость транспортировки орудия составляет 80 км/ч. Для перемещения гаубицы по снегу используется лыжная установка — правда, вести с нее огонь невозможно. Небольшие габаритно-весовые характеристики орудия можно отнести к одному из главных достоинств Д-30. Именно они позволяют десантировать гаубицу парашютным способом или перевозить с помощью вертолета.

Для ведения огня Д-30 может использовать широкую номенклатуру боеприпасов. Наиболее распространенным является осколочно-фугасный снаряд, максимальная дальность стрельбы составляет 16 километров. Кроме того, орудие может вести огонь противотанковыми кумулятивными снарядами, осколочными, дымовыми, осветительными и специальными химическими боеприпасами. Гаубица Д-30 может также использовать активно-реактивные снаряды, в этом случае дальность стрельбы увеличивается до 22 км.

Модификации орудия Д-30

гаубица Д-30гаубица Д-30

Д-30. Базовая модификация, принятая на вооружение в 1963 году

Д-30А. Вариант гаубицы после модернизации в 1978 году. Орудие оснастили новым двухкамерным дульным тормозом, установили на щитке стоп-сигналы и габаритные огни

ДА18М-1. Модификация с досылателем

Д-30J. Модификация, разработанная в Югославии

Саддам. Версия орудия, созданная в Ираке

Type-96. Китайская модификация гаубицы

Халифа. Суданская модификация

Semser. Модификация, разработанная в Израиле для армии Казахстана. Она представляет собой САУ на базе КАМАЗ-63502 с орудием Д-30

Халифа-1. Модификация, разработанная в Судане: САУ на шасси КАМАЗ-43118 с орудием Д-30

гаубица Д-30гаубица Д-30

Применение гаубицы Д-30

Д-30 – один из наиболее удачных образцов советского артиллерийского вооружения. Основными ее преимуществами является простота, надежность, хорошая кучность стрельбы, достаточная дальность ведения огня, высокая скорость перемещения и мобильность.

Гаубица отлично подходит для высокомобильных соединений. Для советского десанта была разработана методика выброски Д-30 парашютным способом, подготовка орудия для десантирования занимает всего несколько минут. Д-30 можно транспортировать на внешней подвеске вертолета Ми-8.

Гаубица использовалась в десятках различных конфликтов во многих уголках планеты. Ее активно применяли советские войска в Афганистане, федеральные силы использовали Д-30 во время первой и второй чеченской кампании, сегодня гаубица применяется в сирийском конфликте, украинские войска используют ее в антитеррористической операции на востоке страны.

гаубица Д-30гаубица Д-30

Характеристики гаубицы Д-30

Расчет, чел. 6
Калибр, мм 121,9
Длина ствола, мм 4875
Ширина орудия в походном положении, мм 1950
Углы наведения по вертикали, град от -7 до +70
Углы наведения по горизонтали, град 360
Масса боевая максимальная, кг 3150
Дальность стрельбы максимальная, м — 15400 (ОФС)
— 21900 (АРС)
Скорость снаряда начальная 690 м/с
Время перевода в боевое положение, мин 2-3
Скорострельность боевая, выстр./мин. 6-8
Макс. скорость буксировки, км/ч 80

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Егоров Дмитрий

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

Гаубица Д-30 122-мм Фото. Фидео. Устройство. Скорострельность

122 мм буксируемая гаубица Д-30 была разработана КБ им. Ф.Ф. Петрова на артиллерийском заводе №9 в Свердловске для замены 122 мм гаубицы М-30, которая была принята на вооружение Советской Армии незадолго до начала Второй мировой войны. В начале 60-х годов Д-30 была принята на вооружение армии.

Буксируемая гаубица Д-30 - видео

Гаубица Д-30 состоит из ствола, противооткатных устройств, лафета и прицельных устройств. Ствол гаубицы состоит из трубы, двухщелевого дульного тормоза, захватов, казенника и затвора. Длина ствола приблизительно 38 калибров. Способ заряжания орудия – ручной раздельно-гильзовый. Противооткатные устройства состоят из накатника и тормоза откатных частей. Лафет состоит из люльки, верхнего станка, нижнего станка, уравновешивающего механизма, приводов вертикальной и горизонтальной наводки, колесного хода, механизмов подрессоривания, механизма крепления орудия по-походному. Конструкция лафета гаубицы обеспечивает круговой обстрел при углах возвышения ствола от −5° до +18° и стрельбу при углах возвышения от −7° до +70°, когда казенная часть находится в секторах между смежными станинами.

Прицельные устройства состоят из панорамного прицела и телескопического прицела. Ствол, люлька, противооткатные устройства и прицельные устройства составляют качающую часть орудия, которая приводится во вращательное движение относительно оси цапф люльки ствола при наводке ствола в вертикальной плоскости. Качающая часть, верхний станок с боевым щитом и колесным ходом, который уравновешивает механизм и привода наводки образуют вращающую часть, которая приводится во вращательное движение относительно оси боевого штыря верхнего станка при наводке ствола в горизонтальной плоскости. Нижний станок с тремя станинами и гидродомкратом образуют неподвижную при наводке ствола часть орудия.

Применение новой компоновки позволило значительно улучшить характеристики орудия по сравнению с предшественницей: угол возвышения ствола увеличился с 63,5 до 70 градусов, а максимальная дальность стрельбы возросла с 11,8 до 15,3 км. Все это в сочетании со снарядом массой 21,7 кг позволяет легко уничтожать укрытые цели противника. Клиновой затвор с полуавтоматикой облегчил работу расчета и позволил увеличить скорострельность до 8 выстрелов в минуту – против 6 выстрелов у предшественницы, имевшей поршневой затвор. Новая компоновка ствола, когда тормоз отката и накатник расположены сверху, позволили снизить высоту линии огня с 1200 до 900 мм. Все это уменьшило высоту орудия и облегчило его маскировку на поле боя.

Для стрельбы из 122-мм гаубицы Д-30 применяются осколочно-фугасные снаряды повышенной мощности 3ОФ56. Возможно использование и других типов боеприпасов – противотанковых кумулятивных, дымовых, осветительных, а также агитационных с листовками. Для Д-30 были разработаны и специальные снаряды увеличенной дальности, включая осколочно-фугасные ERFB производства Хорватии, которые позволяют достичь максимальной дальности стрельбы 17 630 м. Применение активно-реактивных снарядов позволяет увеличить дальность стрельбы до 21 900 метров. Возможность Д-30 доставлять осколочно-фугасный снаряд массой 21,76 кг на дальности более 15 000 м – это отличные показатели для 122-мм гаубицы массой немногим более 3000 кг.

У гаубицы Д-30 применено торсионное подрессоривание рычагов колес. Наезжая на препятствия, рычаги колес поворачиваются, закручивая торсионы. Благодаря упругости стали, торсион начинает раскручиваться и, словно пружина, возвращает рычаг в прежнее положение.

Весьма необычен способ транспортировки орудия. Все три станины соединены между собой и подвешены к стволу. Орудие тянут за ствол с помощью шкворневого устройства, прикрепленного к дульной части. Применение торсионного подрессоривания позволило осуществлять транспортирование орудия с высокой скоростью – наибольшая допустимая скорость по хорошим дорогам с асфальтовым или бетонным покрытием составляет до 80 км/ч. Гаубица также снаряжается лыжной установкой для транспортирования по глубокому снежному покрову. Стрельба с лыжной установки невозможна. Сравнительная компактность гаубицы позволила даже осуществлять ее десантирование с воздуха – для этого предусматривались специальные платформы.

Гаубица Д-30 стала одной из самых распространенных артиллерийских систем в армиях государств-членов Варшавского договора; кроме того, она широко экспортировалась и выпускалась по лицензии в некоторых странах. В частях и подразделениях, на вооружении которых стояла Д-30, ее ценили прежде всего за высокую надежность, простоту в обслуживании и высокие огневые качества. В настоящее время ее производство в странах СНГ прекращено.

Модификации Д-30 выпускались в Китае, бывшей Югославии, Египте, Иране, Ираке. После относительного улучшения отношений с СССР на основе советской лицензии Д-30 начала производиться в Югославии. Здесь она получила наименование Д-30Ю. Максимальная дальность стрельбы указывается равной 17 500 метрам. В Ираке Д-30 выпускалась под обозначением «Саддам», однако ее производство зависело от импортных комплектующих. Она применялась и применяется во многих военных конфликтах. Серьезное боевое крещение Д-30 состоялось во время войны в Афганистане, где гаубица использовалась очень активно и хорошо себя зарекомендовала.

На основе орудия была создана 122-мм самоходная гаубица 2С1 «Гвоздика», придавшая Д-30 большую мобильность и защищенность. Еще одной советской самоходкой с Д-30 «на борту» стала 122-мм САУ 2С2 «Фиалка». В качестве ее шасси использовалась БМД-1.

В СССР в одной танковой дивизии находилось 36 систем Д-30 (в полку из двух дивизионов по 18 орудий с тремя батареями по шесть орудий), а в мотострелковой дивизии - 72 (каждый мотострелковый полк имел один дивизион (18 орудий), а артиллерийский - два дивизиона). В дальнейшем количество орудии в батарее увеличилось до восьми, а в каждом дивизионе до 24.

Модификации гаубицы Д-30

Д-30 — на первых выпусках механический домкрат для вывешивания колёс с двумя ручками для двух номеров расчёта, опорная плита домкрата круглая, на более поздних выпусках домкрат заменён на более совершенный — гидравлический, управляемый одним номером расчёта, опорная плита домкрата прямоугольная, шины заполнены резиновыми жгутами, вследствие чего максимальная скорость буксировки ограничена 40 км/ч.

Д-30А (2А18М) — двухкамерный дульный тормоз вместо щелевого, более развитые прямоугольные комбинированные фонари стоп-сигналов и габаритных огней, выступающие над орудийным щитком, пневматические шины, допускающие буксировку со скоростью более 40 км/ч;

2А18М-1 — добавлен досылатель;

Д-30J — югославская модификация;

«Саддам» — иракская модификация;

Type-96 — китайская версия;

«Халифа» — суданская версия;

Semser — израильская модификация САУ, представляющая Д-30 на шасси КАМАЗ-63502 для ВС Казахстана.

«Халифа-1» — суданская модификация САУ, представляющая Д-30 на шасси КАМАЗ-43118

Тактико-технические характеристики гаубицы Д-30А

- Принят на вооружение: 1963
- Производитель: Завод № 9, ПМЗ (2А18 для САО 2С1)

Расчёт: 6 человек

Скорость снаряда Д-30А

- Начальная скорость осколочно-фугасного снаряда (заряд полный): 690 м/с
- Начальная скорость осколочно-фугасного снаряда (заряд уменьшенный переменный): 270—565 м/с
- Начальная скорость кумулятивного снаряда: 740 м/с

- Наибольшее давление пороховых газов: 250 МПа
- Масса осколочно-фугасного снаряда: 21,76 кг
- Масса кумулятивного снаряда: 14 кг
- Масса заряда (полного): 4 кг

Дальность стрельбы Д-30А

- Наибольшая дальность стрельбы: 15,4 км

Габаритные размеры Д-30А

- Длина ствола с дульным тормозом (без шкворневой балки): 4,66 м (38клб)
- Длина ствола без дульного тормоза: 4,3 м (35клб)
- Длина нарезной части: 3,4 м
- Длина гаубицы в походном положении: 5,4 м
- Ширина гаубицы в походном положении: 2,2 м
- Высота гаубицы в походном положении (без учёта фонарей): 1,8 м
- Высота линии огня: 0,9 м
- Длина гаубицы в боевом положении при угле возвышения 0°: 7,8 м
- Расстояние между точками опоры лафета в боевом положении: 5,6 м
- Клиренс (минимальный): 0,325 м

- Число нарезов: 36
- Наибольший угол возвышения: 70°
- Наименьший угол склонения: −7°
- Горизонтальный обстрел при угле возвышения ствола от −5° до 18°: 360°
- Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между подвижными станинами: 66°
- Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между неподвижными и подвижными станинами: ±29°
- Количество жидкости «Стеол М» в тормозе откатных частей: 10,3 л
- Количество жидкости «Стеол М» в накатнике: 9,7 л
- Количество жидкости «Стеол М» в уравновешивающем механизме: 0.45 л
- Начальное давление в накатнике: 4.6 МПа
- Нормальная длина отката: 0,74-0,93 м
- Давление в уравновешивающем механизме: 6МПа

Вес Д-30А

- Гаубица в боевом положении: 3200 кг.
- Гаубица в походном положении: 3290 кг.
- Ствол: 1,05 т
- Затвор: 30 кг
- Качающая часть: 1,5 т
- Откатная часть: 1,23 т
- Люлька: 210 кг
- Тормоз откатных частей в собранном виде: 75 кг
- Верхний станок: 212 кг
- Нижний станок с неподвижной станиной: 318 кг
- Станины (две): 310 кг
- Накатник в собранном виде: 73 кг
- Колёса со ступицей: 148 кг
- Лыжная установка: 270 кг

Скорострельность Д-30А

- Скорострельность гаубицы: 6-8 выстр/мин
- Время перевода из походного положения в боевое: 1,5-2,5 мин

- Наибольшая скорость транспортировки: 80 км/ч



Фото гаубицы Д-30

You have no rights to post comments

122-мм гаубица Д-30 - это... Что такое 122-мм гаубица Д-30?

122-мм гаубица Д-30

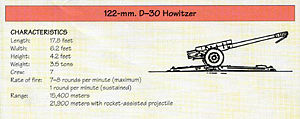

D-30 howitzer.jpg
Тип: гаубица
Страна: Флаг СССР СССР
История производства
Производитель: Завод №9
Варианты: 2А18, 2А18М, 2А18М1, 2А31, 2А32
Характеристики
Масса, кг: 3200 кг (в боевом положении)
Длина, мм: 5,4 м (в походном положении)
Длина ствола, мм: ствол: 38 калибров
Ширина, мм: 1,9 м (в походном положении)
Высота, мм: 1,6 м (в походном положении)
Экипаж (расчёт), чел.: 8 человек
Калибр, мм: 122 мм
Противооткатное устройство: гидропневматическое
Лафет: трёхстанинный
Угол возвышения: от −7° до +70°
Угол поворота: 360°
Скорострельность,
выстрелов/мин:
1 выстрел в минуту (sustained), 7-8 в/мин. (max)
Прицельная дальность, м: 15300 м
Максимальная
дальность, м:
22000 м (активно-реактивным снарядом)
Изображения на Викискладе?: 122-мм гаубица Д-30
Флаг СССР 122-мм гаубица Д-30 Флаг СССР

Гаубицы калибром 122-мм Д-30А (2А18М) является модифицированным вариантом гаубицы Д-30 (2А18) и предназначена для выполнения следующих основных задач:

  • уничтожения и подавления живой силы противника, открытой и находящихся в укрытиях полевого типа (в окопах, блиндажах, землянках)
  • уничтожения и подавления огневых средств пехоты противника
  • разрушения деревоземляных огневых точек (ДЗОТов) и других сооружений полевого типа
  • проделывания проходов в минных полях и проволочных заграждениях
  • борьба с артиллерией, мотомеханизированными средствами и танками противника. На вооружении 35 стран находится около 3600 орудий, без учёта стран СНГ[1]

В гаубице применено раздельно-гильзовое заряжание.

Конструкция лафета гаубицы обеспечивает круговой обстрел при углах возвышения ствола от −5° до +18° и стрельбу при углах возвышения от −7° до +70°, когда казённая часть находится в секторах между смежными станинами.

Тяговое средство гаубицы — автомобиль Урал-4320. Наибольшая допустимая скорость по хорошим дорогам с асфальтовым или бетонным покрытием до 80 км/ч. Гаубица снаряжается также лыжной установкой для транспортирования по глубокому снежному покрову. Стрельба с лыжной установки невозможна.

Основные технические данные Д-30А (2А18М)

Баллистические

Калибр
122мм

Начальная скорость

Начальная скорость осколочно-фугасного снаряда (заряд полный)
690 м/с
Начальная скорость осколочно-фугасного снаряда (заряд уменьшенный переменный)
270—565 м/с
Начальная скорость кумулятивного снаряда
740 м/с
Наибольшее давление пороховых газов
250 МПа
Наибольшая дальность стрельбы
15,9 км
Масса осколочно-фугасного снаряда
21 кг
Масса кумулятивного снаряда
14 кг
Масса заряда (полного)
4 кг

Конструктивные

Длина ствола с дульным тормозом (без шкворневой балки)
4,66 м (38клб)
Длина ствола без дульного тормоза
4,3 м (35клб)
Длина нарезной части
3,4 м
Число нарезов
36
Наибольший угол возвышения
70°
Наименьший угол склонения
−7°
Горизонтальный обстрел при угле возвышения ствола от −5° до 18°
360°
Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между подвижными станинами
66°
Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между неподвижными и подвижными станинами
±29°
Количество жидкости «Стеол М» в тормозе откатных частей
10,3 л
Количество жидкости «Стеол М» в накатнике
9,7 л
Количество жидкости «Стеол М» в уравновешивающем механизме
0.45 л
Начальное давление в накатнике
4.6 МПа
Нормальная длина отката
0,74-0,93 м
Давление в уравновешивающем механизме
6МПа

Габаритные

Длина гаубицы в походном положении
5,4 м
Ширина гаубицы в походном положении
2,2 м
Высота гаубицы в походном положении (без учёта фонарей)
1,8 м
Высота линии огня
0,9 м
Длина гаубицы в боевом положении при угле возвышения 0°
7,8 м
Расстояние между точками опоры лафета в боевом положении
5,6 м
Клиренс (минимальный)
0,325 м

Массовые

Гаубица в боевом положении
3200 кг.
Гаубица в походном положении
3290 кг.
Ствол
1,05 т
Затвор
30 кг
Качающая часть
1,5 т
Откатная часть
1,23 т
Люлька
210 кг
Тормоз откатых частей в собранном виде
75 кг
Верхний станок
212 кг
Нижний станок с неподвижной станиной
318 кг
Станины (две)
310 кг
Накатник в собранном виде
73 кг
Колёса со ступицей
148 кг
Лыжная установка
270 кг

Эксплуатационные

Скорострельность гаубицы
6-8 выстр/мин
Время перевода из походного положения в боевое
1,5-2,5 мин
Наибольшая скорость транспортировки
80 км/ч

Устройство гаубицы

Гаубица состоит из ствола, противооткатных устройств, лафета и прицельных устройств. Ствол — из трубы, дульного тормоза, захватов, казённика и затвора. Противооткатные устройства состоят из накатника и тормоза откатных частей. Лафет состоит из люльки, верхнего станка, нижнего станка, уравновешивающего механизма, приводов вертикальной и горизонтальной наводки, колёсного хода, механизмов подрессоривания, механизма крепления орудия по-походному. Прицельные устройства состоят из панорамного прицела и телескопического прицела. Ствол, люлька, противооткатные устройства и прицельные устройства составляют качающую часть орудия, которая приводится во вращательное движение относительно оси цапф люльки ствола при наводке ствола в вертикальной плоскости. Качающая часть, верхний станок с боевым щитом и колёсным ходом, уравновешивающий механизм и привода наводки образуют вращающую часть, которая приводится во вращательное движение относительно оси боевого штыря верхнего станка при наводке ствола в горизонтальной плоскости. Нижний станок с тремя станинами и гидродомкратом образуют неподвижную при наводке ствола часть орудия.

Применение

Гаубица Д-30 в больших количествах состоит на вооружении во многих странах мира. Она применялась и применяется во многих военных конфликтах. Производилась кроме СССР в Ираке, Египте, Югославии и Китае. На базе Д-30 создано несколько самоходных артиллерийских установок, в частности 2С1 Гвоздика. В Воздушно-десантных войсках гаубицу десантируют с воздуха на специальной платформе.

С 23 июня 2009 года две гаубицы (Д-30 1968 года выпуска и Д-30А 1978 года выпуска) используются для проведения традиционного полуденного выстрела в Санкт-Петербурге.

Место в организационно-штатной структуре

В ВС СССР и ВС РФ (до реформы 2008 года) входила в состав гаубичных артиллерийских дивизионов мотострелковых полков (постепенно заменялась САУ 2С1 «Гвоздика»), двух гаубичных артиллерийских дивизионов артиллерийских полков мотострелковых и танковых дивизий и в артиллерийских полков воздушно-десантных дивизий[источник не указан 301 день].

Модификации

Semser — модификация Д-30 в вариант САУ на шасси КАМАЗ-63502.

На вооружении

  • Flag of the Soviet Union.svg СССР
  • Flag of Azerbaijan.svg Азербайджан — 80 Д-30, по состоянию на 2007 год[2]+ 30 в 2010 реэкспорт из России[3]
  • Flag of Algeria.svg Алжир — 160 Д-30, по состоянию на 2007 год[4]
  • Flag of Angola.svg Ангола — 500 Д-30, по состоянию на 2007 год[5]
  • Flag of Armenia.svg Армения — 69 Д-30, по состоянию на 2007 год[6]
  • Flag of Afghanistan.svg Афганистан — некоторое количество, по состоянию на 2007 год[7]
  • Flag of Belarus.svg Белоруссия — 202 Д-30, по состоянию на 2007 год[8]
  • Flag of Bosnia and Herzegovina.svg Босния и Герцеговина — 81 Д-30, по состоянию на 2007 год[9]
  • Flag of Burundi.svg Бурунди — 18 Д-30, по состоянию на 2007 год[10]
  • Flag of Vietnam.svg Вьетнам — некоторое количество, по состоянию на 2007 год[11]
  • Flag of Ghana.svg Гана — 6 Д-30, по состоянию на 2007 год[12]
  • Flag of Guinea-Bissau.svg Гвинея-Бисау — 18 Д-30 и М-30, по состоянию на 2007 год[13]
  • Flag of Georgia.svg Грузия — 60 Д-30, по состоянию на 2007 год[14]
  • Flag of Djibouti.svg Джибути — 6 Д-30, по состоянию на 2007 год[15]
  • Flag of Egypt.svg Египет — 190 Д-30, по состоянию на 2007 год[16]
  • Flag of Zambia.svg Замбия — 25 Д-30, по состоянию на 2007 год[17]
  • Flag of Zimbabwe.svg Зимбабве — 4 Д-30, по состоянию на 2007 год[18]
  • Flag of Israel.svg Израиль — 5 Д-30, по состоянию на 2007 год[19]
  • Flag of India.svg Индия — 550 Д-30, по состоянию на 2007 год[20]
  • Flag of Iran.svg Иран — 540 Д-30, по состоянию на 2007 год[21]
  • Flag of Yemen.svg Йемен — 130 Д-30, по состоянию на 2007 год[22]
  • Flag of Kazakhstan.svg Казахстан — 400 Д-30, по состоянию на 2007 год[23]
  • Flag of Cambodia.svg Камбоджа — некоторое количество, по состоянию на 2007 год[24]
  • Flag of Kyrgyzstan.svg Киргизия — 72 Д-30, по состоянию на 2007 год[25]
  • Flag of the Republic of the Congo.svg Республика Конго — 10 Д-30, по состоянию на 2007 год[26]
  • Flag of the Democratic Republic of the Congo.svg ДР Конго — некоторое количество Д-30 или М-30, по состоянию на 2007 год[27]
  • Flag of North Korea.svg КНДР — 3 500 Д-30 и Д-74, по состоянию на 2007 год[28]
  • Flag of Cuba.svg Куба — некоторое количество, по состоянию на 2007 год[29]
  • Flag of Laos.svg Лаос — 20 Д-30 и М-30, по состоянию на 2007 год[30]
  • Flag of Lebanon.svg Ливан — 24 Д-30, по состоянию на 2007 год[31]
  • Flag of Libya.svg Ливия — 190 Д-30, по состоянию на 2007 год[32]
  • Flag of Mauritania.svg Мавритания — 20 Д-30, по состоянию на 2007 год[33]
  • Flag of Madagascar.svg Мадагаскар — 12 Д-30, по состоянию на 2007 год[34]
  • Flag of Mali.svg Мали — 8 Д-30, по состоянию на 2007 год[35]
  • Flag of Mongolia.svg Монголия — около 300 Д-30, по состоянию на 2007 год[36]
  • Flag of Nigeria.svg Нигерия — 200 Д-30 и Д-74, по состоянию на 2007 год[37]
  • Flag of Mozambique.svg Мозамбик — 12 Д-30, по состоянию на 2007 год[38]
  • Flag of Nicaragua.svg Никарагуа — 12 Д-30, по состоянию на 2007 год[39]
  • Flag of Oman.svg Оман — 30 Д-30, по состоянию на 2007 год[40]
  • Flag of Pakistan.svg Пакистан — 80 Д-30, по состоянию на 2007 год[41]
  • Flag of Peru.svg Перу — 42 Д-30 на вооружении армии, ещё некоторое количество в морской пехоте, по состоянию на 2007 год[42]
  • Flag of Russia.svg Россия:
  • Flag of South Ossetia.svg Южная Осетия: 12 Д-30 , по состоянию на 2008 год
  • Flag of Rwanda.svg Руанда — 6 Д-30, по состоянию на 2007 год[47]
  • Flag of Serbia.svg Сербия — 271 Д-30, по состоянию на 2007 год[48]
  • Flag of Syria.svg Сирия — 500 Д-30, ещё более 50 САУ на шасси Т-34, по состоянию на 2007 год[49]
  • Flag of Slovakia.svg Словакия — 52 Д-30, по состоянию на 2007 год[50]
  • Flag of Sudan.svg Судан — некоторое количество, по состоянию на 2007 год[51]
  • Flag of Tajikistan.svg Таджикистан — 12 Д-30, по состоянию на 2007 год[52]
  • Flag of Tanzania.svg Танзания — 20 Д-30, по состоянию на 2007 год[53]
  • Flag of Turkmenistan.svg Туркмения — 180 Д-30, по состоянию на 2007 год[54]
  • Flag of Uzbekistan.svg Узбекистан — 60 Д-30, по состоянию на 2007 год[54]
  • Flag of Ukraine.svg Украина — 443 Д-30, по состоянию на 2007 год[55]
  • Flag of Finland.svg Финляндия — 84 H 63, по состоянию на 2010 год[56]
  • Flag of Croatia.svg Хорватия — 42 Д-30, по состоянию на 2007 год[57]
  • Flag of Eritrea.svg Эритрея — некоторое количество, по состоянию на 2007 год[58]
  • Flag of Estonia.svg Эстония — закуплено 36 штук [59].
  • Flag of Ethiopia.svg Эфиопия — около 400 Д-30, по состоянию на 2007 год[60]

Примечания

Источник

Руководство службы «122-мм гаубица Д-30А (2А18М)», М. Воениздат МО СССР, 1981

Артиллерия резерва
Верховного
Главнокомандования Зенитная артиллерия Морская артиллерия Корабельная
артиллерия Береговая
артиллерия

Гаубица Д-30: фото и технические характеристики

Гаубица – артиллерийское орудие, которое предназначено для навесной стрельбы. Целью могут быть скопления живой силы противника, расположенные за искусственными или же естественными преградами.

Нужно сказать, что навесная стрельба может быть использована для разрушения бункеров, надолбов, блиндажей и прочих типов укреплений противника. За счет высокой массы и могущества данный тип вооружения весьма эффективен даже в горной местности. Как правило, стрельба из гаубиц ведется исключительно с закрытых позиций, так как для их перебазирования требуется значительное время.

Сегодня нами будет описана знаменитая гаубица Д-30, которая поступила на вооружение советской армии в самом начале 60-х годов прошлого века.

гаубица д 30

Предыстория

Известно, что наиболее широкое распространение на поле боя гаубицы получили в ходе Первой мировой войны. Дело в том, что в то время широко практиковалась тактика позиционного боя, для которой были характерны отлично оборудованные и укрепленные позиции всех воюющих сторон.

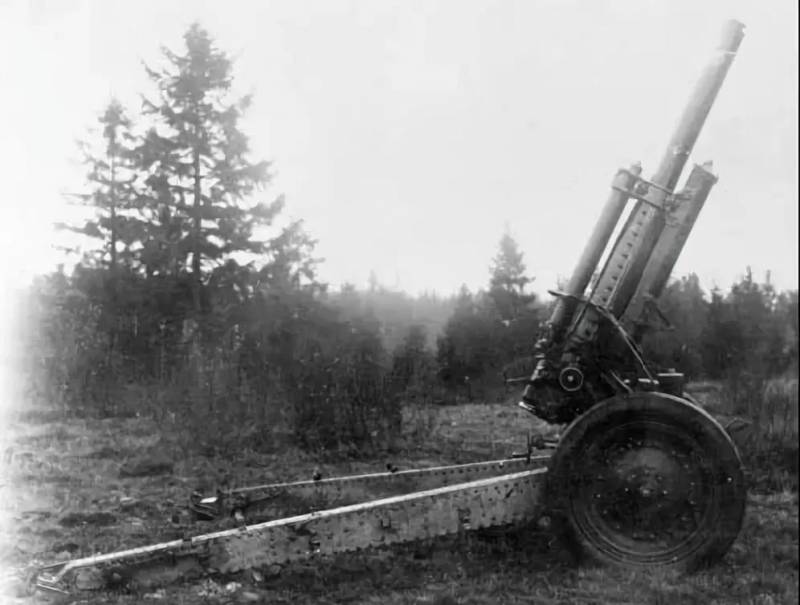

Так, в царской армии стояли на вооружении гаубицы калибра 152 мм (классический калибр для советской и российской армии, кстати). К слову говоря, это вооружение впоследствии использовалось для обороны Москвы в 1941 году!

В советской армии гаубиц было много. Калибры также были различными. Что особенно интересно. Крупнокалиберные орудия использовались только отборными гвардейскими частями. Так, гаубицы Б-4, калибр которых составлял сразу 203 мм, входили в состав особых гаубичных артиллерийских полков. Они подчинялись напрямую главному командованию. Их задачей было количественное и качественное усиление артиллерийских частей на всех важнейших оборонительных и наступательных рубежах.

Корпусная артиллерия довольствовалась стоявшими на ее вооружении гаубицами калибра 152 мм. Дивизионным же полагались орудия калибром 122 мм. Дело в том, что такое вооружение было намного легче, а потому имело впечатляющую мобильность. Во многом это и обеспечило популярность той же Д-30. Гаубица, дальность стрельбы которой превышала полтора десятка километров, могла обслуживаться сравнительно небольшим расчетом, да и для ее транспортировки не требовалось какой-то особой техники.

Вторая мировая война

122 мм гаубица д 30

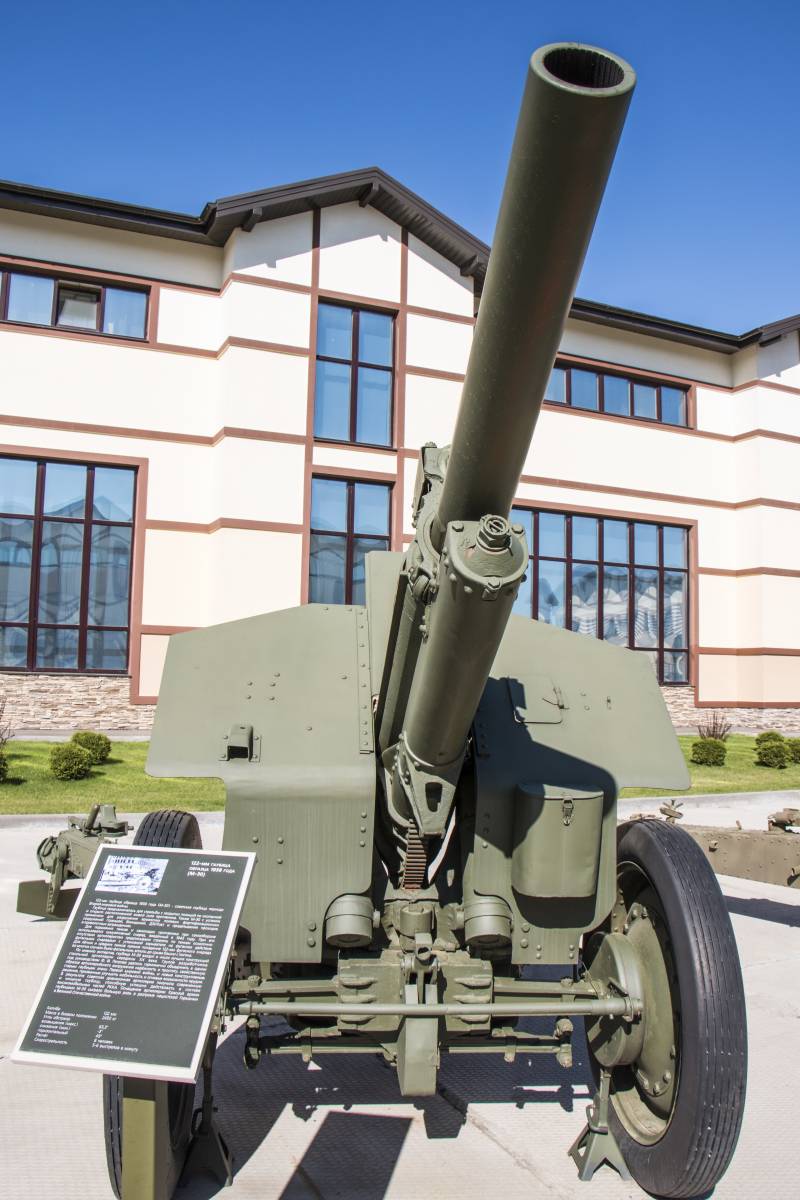

В это непростое время основной дивизионной гаубицей, которая стояла на вооружении РККА, была знаменитая М-30. Ее конструктором был известный инженер Ф. Ф. Петров. Это оружие широко использовалось практически на всех активных фронтах той эпохи. Всего за время войны успели выпустить более 17,5 тысяч этих пушек, калибр которых составлял 122 мм. Почему же тогда не был использован калибр 152 мм? Гаубица Д-30, как и ее предшественница, разрабатывалась максимально мобильной и легкой. Это накладывало серьезные ограничения на массу боезапаса.

М-30 была настолько успешной с технической точки зрения, что оставалась на вооружении советских войск вплоть до 60-х годов прошлого века. В общем-то, для ее замены и была разработана обсуждаемая нами гаубица Д-30.

Создавалась она в конструкторском бюро завода № 9, причем разработкой руководил уже известный нам Федор Петров. Особенность этого оружия состоит еще и в том, что оно было принято на вооружение в самый разгар «ракетного бума», когда усилиями Хрущева на стандартной ствольной артиллерии вообще чуть было не поставили жирный крест. В общем-то, сам факт того, что гаубица Д-30 была принята на вооружение именно в то время, доказывает ее высочайшие технические характеристики.

Таблица

Название характеристики

Значение показателя

Начальная скорость снаряда

740 мм/секунду

Максимальный угол подъема ствола (возвышения)

70 градусов

Угол вращения в горизонтальной плоскости

360 градусов

Боевая масса

3,2 тонны

Максимальная скорострельность

Не менее восьми выстрелов в минуту

Максимальная дальность поражения цели

16 километров

Вес стандартного (осколочно-фугасного) снаряда

21 килограмм

Какие еще выстрелы могла использовать гаубица Д-30? Снаряды бронебойного и зажигательного типа. Выше даны основные технические характеристики данного орудия. Как видите, гаубица Д-30 для своих времен была весьма совершенным устройством.

Конструкция

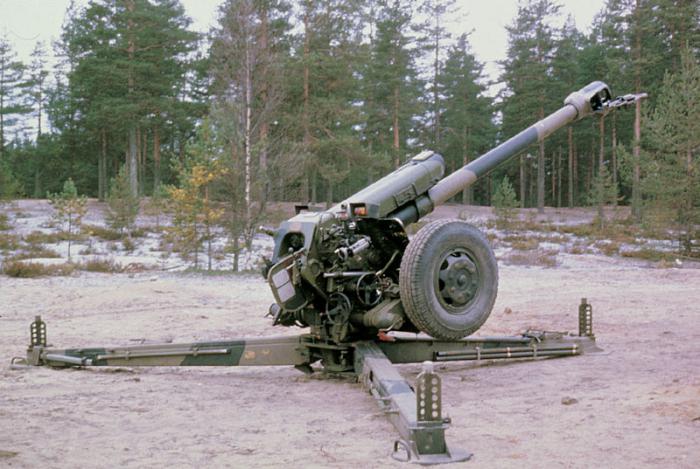

д 30 гаубица фото

Особенно интересен лафет, имеющий довольно любопытную и оригинальную конструкцию. Дело в том, что у большинства орудий такого класса есть две станины, в то время как 122-мм гаубица Д-30 имеет сразу три. В разложенном состоянии они образуют прекрасную площадку, на которой орудие может легко поворачиваться силами всего трех-четырех человек и вести обстрел целей на все 360 градусов. Разумеется, столь передовая конструкция лафета предопределила и способ перевозки орудия. В отличие от всех прочих, 122-мм гаубица Д-30 буксируется стволом вперед. Специально для буксировки прямо на стволе предусмотрены крепежные устройства. Речь идет о шкворневых балках.

Перемещение

Именно балками орудие зацепляется за фаркоп тягача для его последующей транспортировки. К слову говоря, в качестве тяги могут быть использованы как колесные, так и гусеничные транспортные средства. Эксплуатационные предписания гласят, что по хорошим дорогам орудие может транспортироваться со скоростью до 80 км/ч, что является одной из отличительных черт Д-30. Гаубица, фото которой неоднократно встречается в статье, приводится в боевое положение поднятием колес выше уровня земли.

Для этого боевому расчету требуется развести две направляющие станины под углом 120 градусов. Следует учесть, что в этот момент орудие должно быть поднято посредством использования специального домкрата. Затем третья станина также отводится в сторону, и гаубицу плавно опускают на землю.

Чтобы обеспечить неподвижность орудия на не слишком устойчивой поверхности, используются специальные сошники из закаленной стали, которые забиваются в грунт через проушины в станинах. Следует учесть, что срок перевода из походного положения в боевое и наоборот составляет всего лишь две-три минуты.

Затворный механизм и ствол

152 мм гаубица д 30

Каким же затвором оснащалась Д-30? Гаубица, фото которой вы можете видеть выше, имеет стандартный затвор полуавтоматического типа (клиновой). Ствол нарезной, всего делается 36 нарезов. Чтобы поднять или опустить его, используются маховики подъемного и поворотного механизмов.

Для защиты расчета от пуль и осколков на орудии монтируется специальное щитовое устройство. Кроме того, щит служит преградой мощной дульной волне, которая появляется в момент произведения выстрела и также может нанести тяжелые увечья расчету, который обслуживает орудие. В 1978 году гаубица была подвергнута модернизации, в ходе которой конструкция щитового устройства и самого лафета была несколько упрощена и усовершенствована.

Тогда же был отвергнут план по переводу орудия на калибр 152 мм. Гаубица Д-30 сохранила основные свои технические характеристики.

Об устройстве противооткатного механизма

Нередко можно услышать вопрос о том, что за странный нарост находится прямо на стволе гаубицы, перед щитком. Это противооткатное устройство, которое значительно облегчает боевую эксплуатацию пушки, чья масса составляет 3,2 тонны. Оно прикрыто защитным кожухом, конструктивно состоит из двух металлических цилиндров. Первый из них – гидравлический тормоз, который замедляет момент отката, второй – гидропневматический накатник.

гаубица д 30 снаряды

Как можно понять из названия сего механизма, сразу после выстрела он возвращает ствол в исходное положение. Этот механизм не только обеспечивает устойчивость орудия при стрельбе, но и в значительной степени продляет срок службы всего лафета, на который в результате приходится намного меньшая механическая нагрузка.

Нормальное движение в накатнике – от 46 до 48 атмосфер. Чтобы было яснее, можно привести пример с шинами обычного легкового автомобиля, в которых аналогичный показатель – всего две атмосферы. Что же касается гидравлики, то в качестве ее рабочей жидкости используется СТИОЛ-М. Следует учесть, что вещество это предельно ядовито, что требует аккуратности при обслуживании механизма.

Дульный тормоз

Если вы посмотрите на любое фото в статье, то сразу заметите элемент, которым оснащена пушка. Гаубица Д-30 имеет щелевидный дульный тормоз. Он позволил снизить силу отдачи приблизительно в два раза. Дульный тормоз - съемный, в случае необходимости его демонтаж выполняется силами расчета за довольно короткое время. К слову говоря, на территории Петропавловской крепости установлены гаубицы без этих устройств. Из них в 12 часов пополудни ежедневно производится холостой выстрел.

Стрельба, характеристики выстрелов

Сама стрельба осуществляется или посредством нажатия непосредственно на рычаг спускового механизма, или же при помощи троса, который за это устройство зацепляется.

В боекомплект входят выстрелы раздельного заряжания. Перед произведением залпа в ствол досылается снаряд. После него туда же отправляется метательный заряд в отдельной гильзе. Варьируя пороховую навеску, можно гибко изменять требуемую дальность стрельбы. Как мы уже отмечали, основным снарядом в боекомплекте является осколочно-фугасный выстрел.

Чтобы максимально эффективно действовать против скоплений живой силы противника, его устанавливают на осколочное действие. Сделать это просто: с взрывателя, который находится на самом конце снаряда, скручивается защитный колпачок. Если этого не сделать, то снаряд перед взрывом немного углубится в землю. Это особенно полезно в тех случаях, когда требуется разрушить укрепленные объекты противника или уничтожить окопавшуюся на местности пехоту.

Кроме того, существуют осветительные, дымовые, агитационные и прочие типы выстрелов. Что касается агитационных снарядов, то в их боевой части находится не взрывчатое вещество, а пачка листовок. Такой взрыв происходит в воздухе, и целый дождь листовок обрушивается на позиции врага.

д 30 гаубица дальность

Прицелы

Если требуется поразить бронетехнику противника, используются кумулятивные снаряды. Разумеется, в этом случае требуется вести стрельбу прямой наводкой. Чтобы делать это как можно более эффективно, конструкторы предусмотрели возможность монтирования специального оптического прицела. По цели высотой два метра стрельба возможна на расстоянии до 860 метров. Мощности 122-мм снаряда в этом случае хватает для уверенного поражения практически всех современных ОБТ (основных боевых танков).

Для стрельбы с закрытых позиций используется прицел панорамного типа. Нужно сказать, что в артиллерийском мастерстве такая стрельба считается самой сложной, так как требуется выучка расчета. Нужно отметить, что ведение огня в этом случае имеет целесообразность только после предварительной топографической привязки к ориентирам на местности.

Высшей степенью мастерства признается стрельба в условиях гористой местности, где для выполнения привязки зачастую требуется ориентирование по солнцу. Важно заметить, что при стрельбе с закрытых позиций крайне важна правильная и своевременная работа разведывательных служб, на которые ложится ответственность, в том числе и по визуальному отслеживанию эффективности залпов. В этом случае дальность стрельбы гаубицы Д-30 служит разведчикам добрую службу, так как они могут действовать скрытно, не выдавая своего месторасположения противнику.

Войска ВДВ

дальность стрельбы гаубицы д 30Специально для десантников была разработана методика выброски гаубицы на парашютах. Нужно отметить, что для этого орудие не приходится разбирать - упаковка простейшая, может быть выполнена силами взвода за несколько минут.

Следует знать, что гаубица Д-30, ТТХ которой были рассмотрены нами в статье, была использована при создании самоходной САУ «Гвоздика». Орудие получило несколько видоизмененный, несъёмный дульный тормоз. До сих пор старая гаубица состоит на вооружении армий более чем 50 стран мира. Она использовалась практически во всех крупных военных конфликтах последних лет. Отметилось это орудие в Афганистане, Ираке, Сирии и т. д.

Гаубица Д-30 фото | Модельный блог

Несколько ранее мы говорили про модель гаубицы Д-30, сейчас будут представлены ТТХ гаубицы Д-30 и фотообзор walkaround.

122 мм гаубица Д-30 была разработана в 1960 в Свердловском ОКБ-9 артиллерийского завода имени Калинина для замены войсковых гаубиц М-30. Для стрельбы из Д-30 применяются выстрелы раздельно –гильзового заряжения. Орудие предназначено для выполнения следующих задач:

- Уничтожения и подавления живой силы противника, открытой и находящейся в укрытиях полевого типа.
- Уничтожения и подавления огневых средств пехоты противника
- Разрушения дзотов и других сооружений полевого типа.
- Проделывания проходов в минных полях и проволочных загрождениях.
- Борьбы с артиллерией и мотомеханизированными средствами и танками противника.

Наибольшая дальность стрельбы орудия составляет 15,3 км. Конструкция лафета обеспечивает круговой обстрел при углах возвышения ствола -5 до +18 и стрельбу при углах возвышения -7 до +70 , когда казенная часть находится в секторах между смежными станинами. Скорострельность  составляет  6-8 выстрелов в минуту. Время перевода из походного положения в боевое  и обратно составляет  1,5-2,5 мин. Средством  тяги гаубицы Д-30 является  артиллерийский тягач АТ-П, могут быть так же использованы автомобили КамАЗ или «Урал».  Наибольшая допустимая скорость транспортировки по хорошим дорогам (с асфальтовым или бетонным покрытием) до 60 км/ч. Боевая масса орудия — 3200 кг, походная – 3290 кг.  Боеприпасы возят на тягаче.

Технические данные (характеристики)  Д-30

Баллистические
Калибр – 122 мм
Наибольшее давление пороховых газов  — 2500 кгс/см2
Наибольшая дальность стрельбы – 15300 м
Масса осколочно-фугасного снаряда – 21,76 кг
Масса кумулятивного снаряда – 14,08 кг
Масса заряда полного – 3,800 кг

Габаритные
Длина  походная – 5,4 м
Ширина походная  – 1,95 м
Высота походная – 1,66 м
Высота в боевом положении:
При угле возвышения 00 (по щиту) – 1,42 м
Высота линии огня — 0,9 м
Длина гаубицы в боевом положении  при угле возвышения 0 0  – 7,8 м
Расстояние между точками опоры лафета в боевом положении – 5,6 м
Клиренс –  0,325 м
Диаметр колеса – 1,035 м
Ширина шины колеса – 0,27 м

Весовые
Масса
боевая  – 3200 кг
походная – 32900 кг.
ствола – 1050 кг
затвора – 61 кг.
качающейся части – 1500кг
откатных частей – 1230кг
люльки – 200кг
тормоза отката в собранном виде – 75 кг
уравновешивающего механизма – 34 кг
верхнего станка – 190 кг

Эксплуатационные
Скорострельность – 6-8 выстр./мин.
Время перевода из походного положения в боевое – 1,5-2,5 мин
Скорость передвижения – 60 км/ч

Конструктивные
Длина ствола (с дульным тормозом/без) – 4,785 м/4,270 м
Длина нарезной части – 3,4 м
Число нарезов – 36
Глубина нарезов – 1 мм
Ширина поля – 4 мм
Наибольший угол возвышения: + 700
Наибольший угол склонения: -70
Горизонтальный обстрел:
при угле возвышения ствола от -5 до +180  – 3600
при угле возвышения от +18 до +700 и положении ствола между станинами – 660.
Количество жидкости
в тормозе отката – 10,3л
в накатнике – 9,77 +0,2л
начальное давление в накатнике – 46 кгс/см2
нормальная  длинна отката – 740-930 мм
давление в уравновешивающем механизме при угле 700  – 59-65 кгс/см2
Фото гаубицы Д-30 сделаны 9 мая 2015 во время празднования 70-летия Победы в городе Ульяновске.

На прицепе

Развернутая, на позиции.

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Гаубица М-30, известна, наверное, всем. Знаменитое и легендарное орудие рабоче-крестьянской, советской, российской и множества других армий. Любой документальный фильм о Великой Отечественной почти обязательно включает в себя кадры ведения огня батареей М-30. Да и сегодня, несмотря на возраст, это орудие в строю во многих армиях мира.

А кстати, 80 лет как бы…

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Итак, речь сегодня пойдет о 122-мм гаубице образца 1938 года М-30. О гаубице, которую многие специалисты артиллерии называют эпохой. А зарубежные эксперты — самым распространенным орудием в истории артиллерии (около 20 тысяч единиц). Системе, где самым органическим образом соединились старые, испытанные многолетней эксплуатацией других орудий, решения, и новые, ранее неизвестные.

В предшествующей этой публикации статье мы рассказывали о самой многочисленной гаубице РККА предвоенного периода — 122-мм гаубице образца 1910/30 годов. Именно эту гаубицу уже на второй год войны заменила по численности М-30. По данным из различных источников, в 1942 году численность М-30 была уже больше предшественницы.

Материалов о создании системы много. Разбираются буквально все нюансы конкурентной борьбы разных КБ, тактико-технические характеристики орудий, конструктивные особенности и прочее. Точки зрения авторов таких статей иногда диаметрально противоположны.

Разбирать все детали таких споров не хотелось бы. Поэтому историческую часть повествования "обозначим пунктиром", оставив читателям право на собственное мнение по этому вопросу. Мнение авторов всего лишь одно из многих и не может служить единственно верным и окончательным.

Итак, 122-мм гаубица образца 1910/30 годов устарела уже к середине 30-х годов. Та "малая модернизация", которую провели в 1930 году, всего лишь продлила жизнь этой системы, но не вернула ей молодость и функциональность. То есть служить орудие еще могло, весь вопрос — как. Ниша дивизионных гаубиц довольно скоро оказалась бы пуста. И это понимали все. Командование РККА, руководители государства и сами конструкторы артиллерийских систем.

В 1928 году даже развернулась достаточно бурная дискуссия по этому вопросу после публикации статьи в "Журнале артиллерийского комитета". Споры велись по всем направлениям. От боевого применения и конструкции орудий, до необходимого и достаточного калибра гаубиц. На основании опыта Первой мировой войны вполне обоснованно рассматривались сразу несколько калибров, от 107 до 122 мм.

Задание на разработку артиллерийской системы на замену устаревшей дивизионной гаубицы конструкторы получили 11 августа 1929 года. В исследованиях по вопросу калибра гаубицы однозначного ответа о выборе 122 мм нет. Авторы склоняются к самому простому и логичному объяснению.

Боеприпасов именно этого калибра у РККА было достаточно. Более того, у страны была возможность производить эти боеприпасы в необходимом количестве на уже имеющихся заводах. И третье, логистика доставки боеприпасов была максимально упрощена. Самая многочисленная гаубица (обр. 1910/30г.) и новая гаубица могли бы снабжаться "из одного ящика".

Описывать проблемы при "рождении" и подготовке к серийному производству гаубицы М-30 смысла нет. Об этом прекрасно рассказано в "Энциклопедии отечественной артиллерии", наверное, самого авторитетного историка артиллерии А. Б. Широкорада.

Тактико-технические требования к новой дивизионной гаубице Артиллерийское Управление РККА озвучило в сентябре 1937 года. Требования достаточно жесткие. Особенно в части затвора. АУ требовало клинового затвора (перспективного и имеющего большой потенциал для модернизации). Инженеры и конструкторы же понимали, что эта система недостаточно надежна.

Разработкой гаубицы занимались сразу три ОКБ: Уральского машиностроительного завода ("Уралмаш"), завода № 172 имени Молотова ("Мотовилиха", Пермь) и Горьковского завода №92 ("Нижегородский машиностроительный завод").

Представленные этими заводами образцы гаубиц были достаточно интересны. Но уральская разработка (У-2) существенно уступала горьковской (Ф-25) и пермской (М-30) по баллистике. Поэтому не рассматривалась как перспективная.

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Гаубица У-2

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Гаубица Ф-25 (с большой вероятностью)


Мы же рассмотрим некоторые ТТХ Ф-25/М-30.

Длина ствола, мм: 2800 / 2800
Скорострельность, в/мин: 5-6 / 5-6
Начальная скорость снаряда, м/сек: 510 / 515
Угол ВН, град: -5...+65 / -3...+63
Дальность стрельбы, м: 11780 / 11800
Боеприпас, индекс, вес: ОФ-461, 21, 76
Вес в боевом положении, кг: 1830 / 2450
Расчет, чел: 8 / 8
Выпущено, шт: 17 / 19 266

Мы не случайно привели часть ТТХ в одной таблице. Именно в таком варианте прекрасно видно вроде бы главное преимущество Ф-25 — вес орудия. Согласитесь, разница более чем в полтонны впечатляет. И, наверное, именно этот факт стал основным в определении Широкорадом этого конструкции, как лучшей. Мобильность такой системы неоспоримо выше. Это факт.

Правда, и тут есть "зарытая собака", на наш взгляд. Предоставленные на испытания М-30 были несколько легче серийных. Потому и разрыв в массе был не так заметен.

Возникает вопрос о принятом решении. Почему М-30? Почему не более легкая Ф-25.

Первая и основная версия озвучена ещё 23 марта 1939 года в том же "Журнале артиллерийского комитета" №086: "122-мм гаубица Ф-25, разработанная заводом №92 в инициативном порядке, для АУ в настоящее время интереса не представляет, так как уже закончены полигонные и войсковые испытания гаубицы М-30, более мощной, чем Ф-25".

Согласитесь, такое заявление в то время многое ставит на свои места. Гаубица есть. Гаубица прошла испытания и нечего больше тратить народные деньги на разработку никому не нужного орудия. Продолжение дальнейших работ в этом направлении было чревато для конструкторов "переездом в какую-либо шарашку" с помощью НКВД.

Кстати, авторы в этом плане согласны с некоторыми исследователями по вопросу установки на М-30 не клинового, а старого доброго поршневого затвора. Скорее всего, конструкторы пошли на прямое нарушение требований АУ именно по причине надежности поршневого затвора.

Проблемы с полуавтоматикой клинового затвора на тот момент наблюдались и у орудий меньшего калибра. Например, Ф-22, универсальной дивизионной 76-мм пушки.

Победителей не судят. Хотя, это с какой стороны посмотреть. Рисковали конечно. В ноябре 1936 г. был арестован и осужден на 5 лет лишения свободы начальник ОКБ Мотовилихинского завода Б. А. Бергер, аналогичная участь постигла в январе следующего года ведущего конструктора 152-мм гаубицы-пушки МЛ-15 А. А. Плоскирева.

После такого понятно стремление разработчиков использовать уже проверенный и отлаженный в производстве поршневой затвор, чтобы избежать возможных обвинений во вредительстве в случае возникновения проблем с его конструкцией клинового типа.

И есть еще один нюанс. Меньший в сравнении с конкурентами вес гаубицы Ф-25 обеспечивали станок и лафет от 76-мм пушки. Орудие было более мобильное, но имело меньший ресурс из-за более «хлипкого» лафета. Вполне естественно, что 122-мм снаряд давал совершенно другой импульс отдачи, чем 76-мм. Дульный тормоз, видимо, на тот момент не обеспечивал должного снижения импульса.

Очевидно, что более легкой и мобильной Ф-25 предпочли более прочную и обладающую большим ресурсом М-30.

Кстати, лишнее подтверждение этой гипотезе мы нашли в судьбе М-30. Мы часто пишем о том, что конструктивно удачные полевые орудия вскоре "пересаживались" на уже используемые или трофейные шасси и продолжали воевать уже как САУ. Такая же судьба ожидала и М-30.

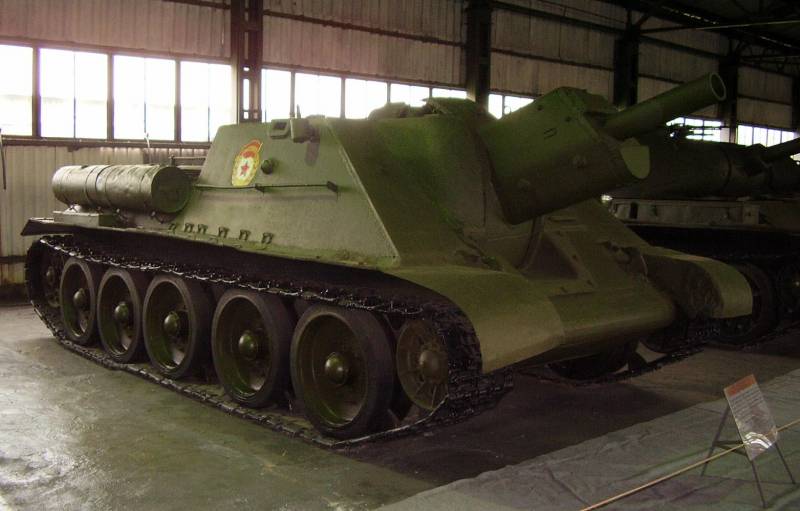

Части М-30 использовались при создании СУ-122 (на трофейных шасси StuG III и на шасси Т-34). Однако машины получились неудачные. М-30, при всей своей мощи, оказалась достаточно тяжелой. Тумбовая установка вооружения на СУ-122 занимала много места в боевом отделении САУ, создавая значительные неудобства экипажу. Большой вылет вперёд противооткатных устройств с их бронировкой затруднял обзор с места механика-водителя и не позволил разместить на лобовой плите полноценный люк-лаз для него.

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Но главное – база среднего танка была слишком непрочной для столь мощного орудия.

От использования этой системы отказались. Но попытки на этом не закончились. В частности, в одном из вариантов теперь уже знаменитой авиадесантируемой САУ "Фиалка" была использована именно М-30. Но предпочли универсальное 120-мм орудие.

Вторым минусом для Ф-25 как раз могла стать ее меньшая масса в комбинации с уже упомянутым дульным тормозом.

Чем легче орудие, тем больше его шансы на использование для непосредственной поддержки своих сил огнем.

Кстати, именно в такой роли в начале Великой Отечественной не раз и не два выступала слабо подходящая для таких целей М-30. Не от хорошей жизни, понятно.

Естественно, что отклоненные дульным тормозом пороховые газы, поднимающие пыль, песок, частички грунта или снег, легче выдадут позицию Ф-25 по сравнению с М-30. Да и при стрельбе с закрытых позиций на небольшом удалении от линии фронта при малом угле возвышения с возможностью такой демаскировки следовало считаться. Кто-то в АУ вполне мог принять все это во внимание.

Теперь непосредственно о конструкции гаубицы. Конструктивно она состоит из следующих элементов:

— ствола со свободной трубой, кожухом, накрывающим трубу примерно до середины, и навинтным казенником;

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

— поршневого затвора, открывавшегося вправо. Закрывание и открывание затвора производилось поворотом рукоятки. В затворе монтировались ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком, для взведения и спуска ударника курок оттягивался спусковым шнуром. Выбрасывание стреляной гильзы из каморы производилось при открывании затвора выбрасывателем в виде коленчатого рычага. Имелся предохранительный механизм, предотвращавший преждевременное отпирание затвора при затяжных выстрелах;

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

— лафета, включавшего люльку, противооткатные устройства, верхний станок, механизмы наводки, уравновешивающий механизм, нижний станок с раздвижными коробчатыми станинами, боевым ходом и подрессориванием, прицельные приспособления и щитовое прикрытие.

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Люлька обойменного типа укладывалась цапфами в гнездах верхнего станка.

Противооткатные устройства включали гидравлический тормоз отката (под стволом) и гидропневматический накатник (над стволом).

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Верхний станок штырём вставлялся в гнездо нижнего станка. Амортизатор штыря с пружинами обеспечивал вывешенное положение верхнего станка относительно нижнего и облегчал его вращение. С левой стороны верхнего станка монтировался винтовой поворотный механизм, с правой — секторный подъемный механизм.

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

Боевой ход — с двумя колёсами, колодочными тормозами, отключаемой поперечной пластинчатой рессорой. Выключение и включение подрессоривания производилось автоматически при раздвигании и сдвигании станин.

Прицельные приспособления включали прицел, независимый от орудия (с двумя стрелками) и панораму Герца.

Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 годаАртиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года

В истории этой легендарной гаубицы до сих пор множество белых пятен. История продолжается. Противоречивая, во многом непонятная, но история. Детище конструкторского коллектива под руководством Ф. Ф. Петрова настолько гармонично, что служит до сих пор. Причем она прекрасно вписалась не только в стрелковые соединения, но и в танковые, механизированные и моторизованные части.

И не только нашей армии в прошлом, но и в настоящее время. Более двух десятков стран продолжают иметь на вооружении М-30. Что свидетельствует о том, что орудие удалось более чем.

Приняв участие практически во всех войнах, начиная со Второй мировой, М-30 доказала свою надежность и неприхотливость, удостоившись высочайшей оценки маршала артиллерии Г. Ф. Одинцова: «Лучше ее уже ничего не может быть».

Конечно же, может.

Ведь все лучшее, что было в гаубице М-30, воплотилось в 122-мм гаубице Д-30 (2А18), которая стала достойной наследницей М-30. Но о ней, естественно, будет отдельный разговор.

Благодарим администрацию Музея отечественной военной истории в Падиково за предоставленный экземпляр гаубицы.

D-30 122 мм буксируемая гаубица технические данные фотографии видео | Россия Русская армия транспортных средств системы артиллерии Великобритании
  • Home
    • Свяжитесь с нами
    • Международные выставки Defense & Security 2020
    • Информация о файлах cookie
    • Контактная форма
    • Подразделения
      • Признание авиации
      • Признание военно-морского флота
      • Оборона и безопасность Веб-телевидение
      • World Army
      • World Pictures Pictures World Army Pictures
      • Защищенный доступ
    • Новости
      • Новости глобальной обороны и безопасности
        • 2020
          • Январь
          • Февраль
          • Март
          • Апрель
          • Май
          • Июнь
          • март
          • апрель
          • май
          • июнь
          • июль
          • август
          • сентябрь
          • октябрь
          • ноябрь
          • декабрь
        • 2018
        • из
        • из США
        • 900 03 июня
        • июль
        • август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2017
        • январь
        • февраль
        • март
        • из США
        • сентября
        • октябрь
        • ноябрь
        • Декабрь
      • 2016
        • Январь
        • февраль
        • Март
        • апрель
        • май
        • июнь
        • июль
        • август
        • Сентябрь
        • октябрь
        • ноябрь
        • декабря
      • 2015
        • январь
        • Февраль
        • Март
        • Апрель
        • май
        • май
        • Июнь
        • июль
        • Август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2014
        • январь
        • февраль
        • Март
        • апрель
        • май
        • июнь
        • июль
        • август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2012
        • январь
        • из
        • Июнь
        • июль
        • август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2011
        • январь
        • февраль
        • март
        • апрель
        • для США август
        • Août
        • Сентябрь
        • Октябрь
        • Ноябрь
        • Декабрь
        • Ливийский конфликт
        • Армия США
        • Juin
        • Janvier
        • Février
        • 2010
          • январь
          • 2008
          • 2007
          • 2006
          • 2005
          • 2004
        • Мероприятия выставки «Оборона и безопасность»
          • MSPO 2020 Посетители выставки
            • Новости MSPO 2020 Официальное шоу Ежедневно
            • MSPO 2020 TV Официальное веб-телевидение - Фотографии
            • 9005
            • DX Корея 202 0 Посетители выставки
              • DX Korea 2020 News Официальное шоу Daily
              • DX Korea 2020 TV Официальное веб-телевидение - картинки
            • Defexpo 2020 News Show Daily
              • DefExpo 2020 TV Веб-телевидение - картинки
            • UMEX 2020 Информация для посетителей выставки
              • Официальное шоу новостей UMEX 2020 Ежедневно
              • Официальное веб-телевидение UMEX 2020 TV - Фотографии
            • Официальная выставка посетителей DSA NATSEC 2020
              • Официальное шоу новостей DSA NATSEC 2020 Daily
              • Официальное веб-телевидение DSA NATSEC 2020 - Фотографии
            • Eurosatory 2020 Информация для посетителей выставки
              • Eurosatory 2020 Новости Официальная онлайн-газета
              • Eurosatory 2020 Телевидение для телевидения
            • KADEX 2020 Информация для посетителей выставки посетителей
              • Официальное телевидение KADEX 2020 TV - Фотографии
              • Новости KADEX 2020 Официальное шоу Daily 9000
            • 9 0003 Оборона и безопасность Выставка 2019, архив новостей
              • GDA 2019 Новости Официальное шоу Daily
                • GDA 2019 Телевидение для телевидения - Фотографии
              • ShieldAfrica 2019 Посетители Информация для экспонентов
                • ShieldAfrica 2019 Официальные новости онлайн
                • ShieldAfrica Pictures 2019 Официальный сайт - Видео
              • IDEX 2019 Посетители Информация для участников выставки
                • IDEX 2019 Новости Официальное онлайн-шоу Daily
                • IDEX 2019 TV - Фотографии - Видео
              • Enforce TAC 2019 News Show Ежедневно
                • Enforce TAC 2019 Web TV - Фотографии - Видео
              • MILEX 2019 Новости Онлайн Шоу Ежедневно Минск Беларусь
                • MILEX 2019 Выставка телетрансляции телевизионных изображений Беларусь
              • SITDEF 2019 Посетители Информация для экспонентов
                • SITDEF 2019 Новости Официальные онлайн-шоу Ежедневно
                • SITDEF 2019 Official Web Pictures - Официальные веб-картинки -
              • SO FINS 2019 Новости онлайн-шоу Ежедневно
                • SOFINS 2019 Телевидение Картинки Видео
              • LAAD 2019 Новости Онлайн-шоу Ежедневно
                • LAAD 2019 Телевидение Картинки Видео
              • IDEF 2019 Новости Онлайн-шоу Ежедневно
                • IDEF 2019 Телевидение Фотографии Видео Видео
              • FEINDEF 2019 Новости онлайн-шоу Ежедневно
                • FEINDEF 2019 Видео ТВ-видео
              • IDET 2019 Новости онлайн-шоу Ежедневно
                • IDET 2019 ТВ веб-фото Видео
              • ISDEF 2019 Посетители Информация для экспонентов
                  • 9000 Официальное шоу Ежедневно
                  • ISDEF 2019 Официальное веб-телевидение - Картинки
                • Партнер 2019 Новости Онлайн-шоу Ежедневно
                  • Партнер 2019 ТВ Веб-телевидение Фотографии
                • Армия-2019 Новости Россия Онлайн-шоу Ежедневно
                  • Армия-2019 ТВ Веб-телевидение - Фотографии - Видео
                • Milipol Paris 2019 Новости онлайн-шоу Daily 9000 2
                • Milipol Paris 2019 Телевизионное веб-телевидение - Картинки
              • ExpoDefensa 2019 Участники - Висторы - Информация
                • ExpoDefensa 2019 Новостное шоу Ежедневно
                • ExpoDefensa 2019 Телевизионные телевизионные снимки
              • Информация о BIDEC 2019 2019 Участники выставки Ежедневное официальное онлайн-шоу
              • BIDEC 2019 TV Официальное интернет-телевидение
            • AUSA 2019 News Online Show Ежедневно
              • AUSA 2019 Телевидение Web-телевидение
            • DSEI 2019 информация для посетителей выставки
              • DSEI 2019 Новости Официальное онлайн-шоу Daily Land Zone
              • DSEI 2019 Телевидение Официальная телевизионная наземная зона - Картинки
            • MSPO 2019 Информация для посетителей о посетителях
              • MSPO 2019 Новости Официальное зарубежное шоу Daily
              • MSPO 2019 Телевидение Официальное веб-телевидение
            • Defense & Security Thailand 2019 News Официальное шоу Daily
              • Def ense and Security Thailand 2019 Официальное веб-телевидение ТВ
          • Выставка Обороны и безопасности 2018 Архив новостей
            • BSDA 2018 Новости Онлайн-шоу Ежедневно
              • BSDA 2018 Веб-телевизионные снимки
            • KADEX 2018 Посетители Информация для экспонентов
              • KADEX 2018 Новости Официальное онлайн-шоу Ежедневно
              • KADEX 2018 Официальное веб-телевидение - Картинки
            • SOFIC 2018 Новости Онлайн-шоу Ежедневно
              • SOFIC 2018 Веб-телепередачи
            • Конкурс воинов 2018 KASOTC Новости
              • Конкурс воинов 2018 ТВ 5000 KAS KOTOT 2018 Телеканалы KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT
              • DefExpo 2018 News Show Daily
                • DEfExpo 2018 Web TV - Картинки
              • DSA 2018 Посетители Информация для участников выставки
                • DSA 2018 Новости Официальные онлайн-шоу Daily
                • DSA 2018 Официальный веб-телевизор - Изображения
              • Посетители
              • SOFEX 2018 Посетители выставки 201000 Информация
                • SOFEX 2018 Официальные онлайн-шоу Ежедневные новости
                • SOFEX 2018 Официальное веб-телевидение - Картинки
              • Новости Enforce Tac 2018
                • Enforce Tac 2018 Телевидение Телевидение Фотографии
              • Сингапур AirShow 2018 Новости
              • Shot Show 2018 Новости Шоу Ежедневно
              • Ежедневное новостное шоу 2018
              • UMEX 2018 Новости ОАЭ
                • Официальное веб-телевидение UMEX 2018 - изображения
              • Eurosatory 2018 Посетители Информация для участников выставки
                • Eurosatory 2018 Официальные новости онлайн
                • Eurosatory 2018 TV - Фотографии - Видео
              • Ежедневные новостные шоу 2018 года
                • AirShow China 2018 Веб-телевидение - Картинки - Видео
              • IndoDefence 2018 Посетители Информация об участниках выставки
                • IndoDefence Новостные новинки 2018 года Официальные онлайн-шоу Ежедневно
                • IndoDefence 2018 Официальный веб-телевизор - Фотографии - Видео
              • 2018 посетителей Информация для участников выставки
                • ИДЕИ 2018 Официальное онлайн-шоу Daily
                • ИДЕИ 2018 Официальное веб-телевидение - Фото - Видео
              • EDEX 2018 Посетители Информация для участников выставки
                • EDEX 2018 Новости Официальное онлайн-шоу Daily
                • EDEX 2018 Официальное веб-телевидение - Фотографии
              • AUSA Ежедневное новостное шоу 2018 года
                • AUSA 2018 TV - Фотографии - Видео
              • AAD 2018 Посетители Информация для участников выставки
                • Официальное новостное шоу AAD 2018 Ежедневно
                • Официальное веб-телевидение AAD 2018 - Фотографии
              • DVD 2018 Новости Online Show Ежедневно
                • DVD 2018 TV - Фотографии - Видео
              • ADEX 2018 Посетители Информация об участниках
                • ADEX 2018 Официальные новости онлайн
                • ADEX 2018 Официальные веб-телевидение - Фотографии - Видео
              • DX Корея 2018 Посетители Информация об участниках
                • DX Корея 2018 Новости Официальное шоу Daily
                • DX Korea 2018 Официальное веб-телевидение - Pict
              • Армия-2018 Россия Новости Онлайн Шоу Ежедневно
                • Армия-2018 Россия Веб ТВ - Картинки - Видео
              • МСПО 2018 Посетители Информация для экспонентов
                • МСПО 2018 Официальные новости онлайн
                • МСПО 2018 Официальный веб ТВ - картинки - Видео
            • Оборона и безопасность Выставка 2017 Архив новостей
              • ShieldAfrica 2017 Новости Участники выставки
                • Shield Africa 2017 Online Show Ежедневные новости - Отчет - Охват
                • ShieldAfrica 2017 Веб-телевидение Телевидение - фотографии - Видео
              • LAAD 2017 Новости Участники выставки
                • LAAD 2017 Online Show Ежедневные новости - Отчет - Освещение
                • LAAD 2017 Веб-телевидение Телевидение - картинки - Видео
              • IDEX 2017 Новости Участники выставки Посетители
                • IDEX 2017 Официальное онлайн-шоу Ежедневные новости
                • IDEX 2017 Веб ТВ Телевидение - картинки - Видео
              • SOFINS 2017 Новости E xhibitors Посетители
                • SOFINS 2017 Официальное онлайн-шоу Daily News
                • SOFINS 2017 TV Официальное веб-телевидение - картинки - Видео
              • SITDEF 2017 Участники Посетители Новости
                • SITDEF 2017 Новости Официальные онлайн-шоу Ежедневный отчет Охват
                • SITDEF 2017 TV Официальный Интернет Телевидение - фотографии - Видео
              • SOFIC 2017 Online Show Ежедневные новости - Отчет - Coverage
                • SOFIC 2017 Веб ТВ Телевидение - Фотографии - Видео
              • IDEF 2017 Новости Посетители Экспоненты
                • IDEF 2017 Онлайн шоу Ежедневные новости
                • IDEF Веб-телевидение 2017 года - Фотографии - Видео
              • IDET 2017 Новости участников выставки
                • Новости IDET 2017 Официальное онлайн-шоу Ежедневный охват репортажей
                • IDET 2017 Официальное телевидение телевидения - Фотографии - Видео
              • Партнер 2017 года Онлайн-шоу Daily News Ежедневные новости
                • Partner 2017 Веб ТВ Телевидение - Фотографии - Vid eo
              • Армия-2017 Новости Онлайн-шоу Ежедневно
                • Армия-2017 Веб-ТВ фото
              • MSPO 2017 Новости Посетители Экспоненты
                • MSPO 2017 Онлайн-шоу Ежедневные новости - Освещение - Отчет
                • MSPO 2017 Официальный веб-телевизор Телевидение - фотографии - Видео
              • AUSA 2017 Онлайн-шоу Daily News
              • Expodefensa 2017 Новости Участники Посетители
                • Expodefensa 2017 Online Show Daily News
                • Expodefensa 2017 TV - Фотографии - Видео
              • Arms & Security 2017 Online Show Ежедневные новости
                • Arms & Security 2017 Веб-телевидение Телевидение - Фотографии - Видео
              • BIDEC 2017 Новости Посетители Выставки
                • BIDEC 2017 Официальное онлайн-шоу Ежедневные новости
                • BIDEC 2017 Официальное веб-телевидение Телевидение - Фотографии - Видео
              • Defense & Security Thailand Официальное онлайн-шоу 2017 года Ежедневные новости
                • Оборона и безопасность Тайланд 2017 Off icial Web TV - Фотографии - Видео
              • Milipol Paris 2017 Online Show Ежедневные новости
                • Milipol Paris 2017 ТВ - Фото - Видео
              • GDA 2017 Online Show Ежедневные новости
              • ADEX 2017 Южная Корея Онлайн шоу Ежедневные новости
                • ADEX 2017 Официальный веб-канал телевидения Кореи - Фотографии - Видео
              • DSEI 2017 Новости Посетители Участники
                • DSEI 2017 Новости Show Daily
                • DSEI 2017 Галерея фотографий ТВ
            • Оборона и безопасность Выставка 2016 Архив новостей
              • ИДЕИ 2016 Новости Посетители Экспоненты
                • ИДЕИ 2016 Официальное онлайн-шоу Ежедневные новости
                • ИДЕИ 2016 Официальное веб-телевидение Телевидение - картинки - видео
              • High Tech Port 2016 Новости экспоненты Посетители
                • High Tech Port 2016 Веб-телевидение Телевидение - картинки - видео
                • High Tech Port 2016 Online Show Ежедневные новости - Освещение - Отчет
              • Airshow China 2016 Online Show Ежедневные новости - Отчет - Охват
                • Airshow China 2016 Web TV Телевидение - Фотографии - Видео
              • INDO DEFENSE 2016 Онлайн Показ Ежедневные Новости - Отчет - Охват
                • INDO DEFENSE 2016 Телевидение Телевидение - Фотографии - Видео
              • AUSA 2016 Online Show Ежедневные новости - Отчет - Покрытие
                • AUSA 2016 Официальное телевидение Телевидение - Фотографии - Видео
              • ADEX 2016 Новости Посетители Участники
                • ADEX 2016 Официальное онлайн шоу Show Daily News - Отчет - Покрытие
                • ADEX 2016 Официальный веб-телевидение - фотографии - видео
              • AAD 2016 Online Show Ежедневные новости - Освещение - Отчет
                • AAD 2016 Веб-телевидение - фотографии - видео
              • Army 2016 Новости участников выставки Посетители
                • Army 2016 Online Show Daily News - Освещение - Отчет
                • Армия 2016 Официальный веб-телевидение Телевидение - картинки - Видео
              • MSPO 2016 новости посетители экспоненты
                • MSPO 2016 Официальное веб-телевидение Телевидение - фотографии - Видео
                • MSPO 2016 Online Show Ежедневные новости - Освещение - Отчет
              • Eurosatory 2016 Новости Участники выставки
                • Eurosatory 2016 Официальные новости онлайн - отчет - Покрытие
                • Eurosatory 2016 Телевидение для телевидения - фотографии - Видео
              • KADEX 2016 Новости Посетители Участники
                  Официальное онлайн-шоу KADEX 2016 Ежедневные новости - Охват - Отчет
                • KADEX 2016 Телевидение для телевидения - фотографии - Видео
              • Новости участников выставки SOFEX 2016
                • Официальное онлайн-шоу SOFEX 2016 Ежедневные новости
                • Официальное веб-телевидение SOFEX 2016 - фотографии - Видео
              • Конкурс воинов
              • 2016 Освещение KASOTC - Отчет - Новости
                  Конкурс воинов 2016 года KASOTC Pictures - Видеогалерея
              • DSA 2016 Новости Посетители Участники
                • DSA 2016 Официальный онлайн-шоу Ежедневные новости - Отчет - Охват
                • DSA 2016 Официальный веб-телевидение Телевидение - фотографии - Видео
        .

        D-30 122-мм гаубица - ULTRA DEFENSE CORP

        Описание

        122-мм гаубица Д-30 возникла в Советском Союзе и впервые была введена в эксплуатацию в 1960-х годах. Это оружие было разработано в 1950-х годах во время Второй мировой войны как пригодное для использования в полевых условиях изделие со всеми необходимыми характеристиками оружия, которое буксируется в любых условиях. Д-30 заменил гаубицу М-30, которая широко использовалась в дивизии и полковой артиллерии, а также 76-мм пушку М1942 в мотострелковых полках.Хотя конкретные требования, которые привели к строительству D-30, не полностью известны, его роль поддержки танкового и мотострелкового полков позволяет предположить, что непрямой огонь был его главной ролью, в то время как противотанковые возможности прямого огня также были очень важны.

        D-30 экспортировался по всему миру и использовался в войнах по всему миру, особенно на Ближнем Востоке и в ирано-иракской войне. Оружие остается ключевым игроком в артиллерийских силах развивающихся стран, а также использовалось в войне в Афганистане.Солдаты западной армии были обучены этому оружию, чтобы они могли обучать афганских солдат тому, как эффективно использовать его.

        Отличительными особенностями D-30 являются его система отдачи над стволом и низкая подвижная установка. Это также показывает трехногое мобильное крепление, которое является необычным для полевой артиллерии, с зажатыми стабилизаторами для буксировки. D-30 также необычны в том факте, что большое сцепление прикреплено к морде; при транспортировке все стабилизаторы складываются, и ствол действует как след.

        D-30 очищен для стрельбы стандартными снарядами FRAG-HE (дробление, взрывоопасность) и HEAT-FS (взрывобезопасное, противотанковое, стабилизированное плавниками). Он также способен запускать тротиловый газ типа зарин и другие химические заряды. RAPs (Ракетно-вспомогательные снаряды) увеличивают радиус действия оружия примерно до 21 900 метров (13,6 миль). Оружие имеет множество уникальных функций, таких как:

        • Видимый коробчатый щиток, установленный над трубой для механизма отдачи-рекуператора
        • Уникальная трехколейная коляска
        • Перерыв в морде с несколькими перегородками
        • Небольшой защитный экран установлен между колесами

        Варианты 122-мм гаубицы D-30 включают в себя:

        • 2A18 или D-30 - базовая модель
          • 2A18M или D-30M - новый двойной дроссельный тормоз с перегородкой, квадратная центральная опорная плита, буксирный люнет в сборе
          • 2А18М-1 или Д-30М-1 - с полуавтоматическим погрузчиком
          • D-30A - модифицированная система отдачи, новый дульный тормоз
          • 2S1 - самоходная версия
        • Тип 85 или D-30-2 Китайская самоходная версия D-30.
          • D-30-3 - китайская модернизация полевой пушки типа 85 мм с оружием 122 мм.
          • Тип 86, по-разному, Тип 83, Тип 96 - китайское лицензионное производство или производное D-30.
        • D30 RH M-94 - версия, построенная в Хорватии, новый дульный тормоз, модернизированная трасса, улучшенный гидравлический тормоз
        • D 30-M - египетская лицензионная версия D-30.
          • SPH 122 - самоходная версия, смонтированная на модифицированном шасси М-109
          • T-122 - самоходная версия, смонтированная на модифицированном шасси T-34.
        • HM 40 иранская версия
        • Халифа - суданская лицензионная версия D-30
        • Саддам - ​​иракская версия
        • Shafie D-30I или HM-40 ​​- иранская версия
        • D-30J - югославская / боснийская версия D-30M
          • D-30JA1 - улучшенная сербская версия
          • М-91 «Мона» - югославский вариант с 100-мм боеприпасами МТ-12. Прототип только

        Свяжитесь с UDC USA для получения дополнительной информации об этом оружии, услугах по оборонным закупкам, военной подготовке и обучению и т. Д.

        ,

        Army Guide

        122-мм гаубица D-30, изготовленная China North Industries Corporation (NORINCO), является тем же оружием, что и российская D-30, и отличается от оригинала только деталями. Понятно, что NORINCO D-30 находится на вооружении Народно-освободительной армии.

        Китайское обозначение для русского D-30 - Тип 96.

        Описание

        Китайская версия 122-мм гаубицы D-30 практически идентична оригинальной русской версии, за исключением, возможно, незначительных изменений в соответствии с местными производственными требованиями.

        Китайский D-30 стреляет снарядом HE весом 21,76 кг, который идентичен российскому оригиналу. Тем не менее, китайский D-30 также стреляет из снаряда большой дальности HE, используя специальный заряд, который дает максимальную дальность 18 000 м (стандартная дальность - 15 300 м).

        Дальний снаряд HE длиннее и использует более аэродинамический корпус. Он имеет широкий накат в нижней части корпуса, который служит для увеличения трения между приводной лентой и поверхностью корпуса, чтобы предотвратить скольжение и выпадение приводной ленты при высоких давлениях в камере.Накатка на краю ведущей ленты также улучшает герметичность камеры.

        Компания NORINCO также разработала два 122-мм грузовых снаряда, которые можно стрелять из всех версий D-30. Стандартный 122-мм грузовой снаряд HB содержит 33 верхних ударных бомбы и имеет максимальную дальность 18 км, в то время как базовый 122-мм грузовой снаряд имеет максимальную дальность 22 км.

        Оба этих грузовых раунда несут 33 бомбы, которые предназначены для атаки уязвимых верхних поверхностей бронетехники, а также очень эффективны против войск под открытым небом.

        Снаряды оснащены взрывателем MS15 и взрывобезопасными противотанковыми (HEAT) бомбами и могут проникать до 80 мм обычной стальной брони в идеальных статических условиях. Эти новые 122-мм снаряды предлагаются на экспортном рынке.

        В 1990 году NORINCO заявила, что предложила следующие боеприпасы для своих версий российского D-30, а также для оригинального оружия:

        • ERFB BB с максимальной дальностью 22 000 м
        • ERFB HB с максимальной дальностью 18 000 м
        • грузовой раунд HE / HEAT с максимальной дальностью 15 000 м
        • ОН / зажигательный с максимальной дальностью 15 000 м
        • Дым с максимальной дальностью 15 000 м
        • Освещение с максимальной дальностью 15 000 м

        Бортовые приборы управления огнем, установленные на китайском D-30, включают панорамный прицел типа PG-1M весом 1.9 кг (с увеличением × 4 и полем зрения 10), телескопический прицел типа OP4M-45 весом 5 кг (с увеличением × 5,5 и полем зрения 11) и индикатор типа K-1. Последний весит 1,3 кг и имеет 10 полей зрения.

        122-мм боеприпас китайской версии российского D-30 используется в ряде самоходных артиллерийских систем NORINCO. К ним относятся 122 мм тип 89 (на башне) и 122 мм тип 84 (сверху шасси, открытый монтаж).

        Подробности этих самоходных версий приведены в отдельной записи.Насколько известно, они не были экспортированы NORINCO. Новейшая 122-мм самоходная гаубица типа 89 до сих пор не была представлена ​​на экспортном рынке.

        NORINCO 122-мм гаубица типа D-30-2

        В 2004 году NORINCO продавала 122-мм гаубицу типа D-30-2, которая, похоже, очень похожа на оригинальную систему, которая продавалась компанией в течение нескольких лет. Спецификации, однако, показывают некоторые различия между более ранней системой и более поздней моделью D-30-2.

        Ш3 6х6 колесная самоходная гаубица 122мм данные фотографии видео | Китай артиллерийские машины и системы вооружения Великобритании
        • Home
          • Свяжитесь с нами
          • Международные выставки Defense & Security 2020
          • Информация о файлах cookie
          • Контактная форма
          • Подразделения
            • Признание авиации
            • Признание военно-морского флота
            • Оборона и безопасность Веб-телевидение
            • World Army
            • World Pictures Pictures World Army Pictures
            • Защищенный доступ
          • Новости
            • Новости глобальной обороны и безопасности
              • 2020
                • Январь
                • Февраль
                • Март
                • Апрель
                • Май
                • Июнь
                • март
                • апрель
                • май
                • июнь
                • июль
                • август
                • сентябрь
                • октябрь
                • ноябрь
                • декабрь
              • 2018
              • из
              • из США
              • 900 03 июня
              • июль
              • август
              • сентябрь
              • октябрь
              • ноябрь
              • декабрь
            • 2017
              • январь
              • февраль
              • март
              • из США
              • сентября
              • октябрь
              • ноябрь
              • Декабрь
            • 2016
              • Январь
              • февраль
              • Март
              • апрель
              • май
              • июнь
              • июль
              • август
              • Сентябрь
              • октябрь
              • ноябрь
              • декабря
            • 2015
              • январь
              • Февраль
              • Март
              • Апрель
              • май
              • май
              • Июнь
              • июль
              • Август
              • сентябрь
              • октябрь
              • ноябрь
              • декабрь
            • 2014
              • январь
              • февраль
              • Март
              • апрель
              • май
              • июнь
              • июль
              • август
              • сентябрь
              • октябрь
              • ноябрь
              • декабрь
            • 2012
              • январь
              • из
              • Июнь
              • июль
              • август
              • сентябрь
              • октябрь
              • ноябрь
              • декабрь
            • 2011
              • январь
              • февраль
              • март
              • апрель
              • для США август
              • Août
              • Сентябрь
              • Октябрь
              • Ноябрь
              • Декабрь
              • Ливийский конфликт
              • Армия США
              • Juin
              • Janvier
              • Février
              • 2010
                • январь
                • 2008
                • 2007
                • 2006
                • 2005
                • 2004
              • Мероприятия выставки «Оборона и безопасность»
                • MSPO 2020 Посетители выставки
                  • Новости MSPO 2020 Официальное шоу Ежедневно
                  • MSPO 2020 TV Официальное веб-телевидение - Фотографии
                  • 9005
                  • DX Корея 202 0 Посетители выставки
                    • DX Korea 2020 News Официальное шоу Daily
                    • DX Korea 2020 TV Официальное веб-телевидение - картинки
                  • Defexpo 2020 News Show Daily
                    • DefExpo 2020 TV Веб-телевидение - картинки
                  • UMEX 2020 Информация для посетителей выставки
                    • Официальное шоу новостей UMEX 2020 Ежедневно
                    • Официальное веб-телевидение UMEX 2020 TV - Фотографии
                  • Официальная выставка посетителей DSA NATSEC 2020
                    • Официальное шоу новостей DSA NATSEC 2020 Daily
                    • Официальное веб-телевидение DSA NATSEC 2020 - Фотографии
                  • Eurosatory 2020 Информация для посетителей выставки
                    • Eurosatory 2020 Новости Официальная онлайн-газета
                    • Eurosatory 2020 Телевидение для телевидения
                  • KADEX 2020 Информация для посетителей выставки посетителей
                    • Официальное телевидение KADEX 2020 TV - Фотографии
                    • Новости KADEX 2020 Официальное шоу Daily 9000
                  • 9 0003 Оборона и безопасность Выставка 2019, архив новостей
                    • GDA 2019 Новости Официальное шоу Daily
                      • GDA 2019 Телевидение для телевидения - Фотографии
                    • ShieldAfrica 2019 Посетители Информация для экспонентов
                      • ShieldAfrica 2019 Официальные новости онлайн
                      • ShieldAfrica Pictures 2019 Официальный сайт - Видео
                    • IDEX 2019 Посетители Информация для участников выставки
                      • IDEX 2019 Новости Официальное онлайн-шоу Daily
                      • IDEX 2019 TV - Фотографии - Видео
                    • Enforce TAC 2019 News Show Ежедневно
                      • Enforce TAC 2019 Web TV - Фотографии - Видео
                    • MILEX 2019 Новости Онлайн Шоу Ежедневно Минск Беларусь
                      • MILEX 2019 Выставка телетрансляции телевизионных изображений Беларусь
                    • SITDEF 2019 Посетители Информация для экспонентов
                      • SITDEF 2019 Новости Официальные онлайн-шоу Ежедневно
                      • SITDEF 2019 Official Web Pictures - Официальные веб-картинки -
                    • SO FINS 2019 Новости онлайн-шоу Ежедневно
                      • SOFINS 2019 Телевидение Картинки Видео
                    • LAAD 2019 Новости Онлайн-шоу Ежедневно
                      • LAAD 2019 Телевидение Картинки Видео
                    • IDEF 2019 Новости Онлайн-шоу Ежедневно
                      • IDEF 2019 Телевидение Фотографии Видео Видео
                    • FEINDEF 2019 Новости онлайн-шоу Ежедневно
                      • FEINDEF 2019 Видео ТВ-видео
                    • IDET 2019 Новости онлайн-шоу Ежедневно
                      • IDET 2019 ТВ веб-фото Видео
                    • ISDEF 2019 Посетители Информация для экспонентов
                        • 9000 Официальное шоу Ежедневно
                        • ISDEF 2019 Официальное веб-телевидение - Картинки
                      • Партнер 2019 Новости Онлайн-шоу Ежедневно
                        • Партнер 2019 ТВ Веб-телевидение Фотографии
                      • Армия-2019 Новости Россия Онлайн-шоу Ежедневно
                        • Армия-2019 ТВ Веб-телевидение - Фотографии - Видео
                      • Milipol Paris 2019 Новости онлайн-шоу Daily 9000 2
                      • Milipol Paris 2019 Телевизионное веб-телевидение - Картинки
                    • ExpoDefensa 2019 Участники - Висторы - Информация
                      • ExpoDefensa 2019 Новостное шоу Ежедневно
                      • ExpoDefensa 2019 Телевизионные телевизионные снимки
                    • Информация о BIDEC 2019 2019 Участники выставки Ежедневное официальное онлайн-шоу
                    • BIDEC 2019 TV Официальное интернет-телевидение
                  • AUSA 2019 News Online Show Ежедневно
                    • AUSA 2019 Телевидение Web-телевидение
                  • DSEI 2019 информация для посетителей выставки
                    • DSEI 2019 Новости Официальное онлайн-шоу Daily Land Zone
                    • DSEI 2019 Телевидение Официальная телевизионная наземная зона - Картинки
                  • MSPO 2019 Информация для посетителей о посетителях
                    • MSPO 2019 Новости Официальное зарубежное шоу Daily
                    • MSPO 2019 Телевидение Официальное веб-телевидение
                  • Defense & Security Thailand 2019 News Официальное шоу Daily
                    • Def ense and Security Thailand 2019 Официальное веб-телевидение ТВ
                • Выставка Обороны и безопасности 2018 Архив новостей
                  • BSDA 2018 Новости Онлайн-шоу Ежедневно
                    • BSDA 2018 Веб-телевизионные снимки
                  • KADEX 2018 Посетители Информация для экспонентов
                    • KADEX 2018 Новости Официальное онлайн-шоу Ежедневно
                    • KADEX 2018 Официальное веб-телевидение - Картинки
                  • SOFIC 2018 Новости Онлайн-шоу Ежедневно
                    • SOFIC 2018 Веб-телепередачи
                  • Конкурс воинов 2018 KASOTC Новости
                    • Конкурс воинов 2018 ТВ 5000 KAS KOTOT 2018 Телеканалы KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT
                    • DefExpo 2018 News Show Daily
                      • DEfExpo 2018 Web TV - Картинки
                    • DSA 2018 Посетители Информация для участников выставки
                      • DSA 2018 Новости Официальные онлайн-шоу Daily
                      • DSA 2018 Официальный веб-телевизор - Изображения
                    • Посетители
                    • SOFEX 2018 Посетители выставки 201000 Информация
                      • SOFEX 2018 Официальные онлайн-шоу Ежедневные новости
                      • SOFEX 2018 Официальное веб-телевидение - Картинки
                    • Новости Enforce Tac 2018
                      • Enforce Tac 2018 Телевидение Телевидение Фотографии
                    • Сингапур AirShow 2018 Новости
                    • Shot Show 2018 Новости Шоу Ежедневно
                    • Ежедневное новостное шоу 2018
                    • UMEX 2018 Новости ОАЭ
                      • Официальное веб-телевидение UMEX 2018 - изображения
                    • Eurosatory 2018 Посетители Информация для участников выставки
                      • Eurosatory 2018 Официальные новости онлайн
                      • Eurosatory 2018 TV - Фотографии - Видео
                    • Ежедневные новостные шоу 2018 года
                      • AirShow China 2018 Веб-телевидение - Картинки - Видео
                    • IndoDefence 2018 Посетители Информация об участниках выставки
                      • IndoDefence Новостные новинки 2018 года Официальные онлайн-шоу Ежедневно
                      • IndoDefence 2018 Официальный веб-телевизор - Фотографии - Видео
                    • 2018 посетителей Информация для участников выставки
                      • ИДЕИ 2018 Официальное онлайн-шоу Daily
                      • ИДЕИ 2018 Официальное веб-телевидение - Фото - Видео
                    • EDEX 2018 Посетители Информация для участников выставки
                      • EDEX 2018 Новости Официальное онлайн-шоу Daily
                      • EDEX 2018 Официальное веб-телевидение - Фотографии
                    • AUSA Ежедневное новостное шоу 2018 года
                      • AUSA 2018 TV - Фотографии - Видео
                    • AAD 2018 Посетители Информация для участников выставки
                      • Официальное новостное шоу AAD 2018 Ежедневно
                      • Официальное веб-телевидение AAD 2018 - Фотографии
                    • DVD 2018 Новости Online Show Ежедневно
                      • DVD 2018 TV - Фотографии - Видео
                    • ADEX 2018 Посетители Информация об участниках
                      • ADEX 2018 Официальные новости онлайн
                      • ADEX 2018 Официальные веб-телевидение - Фотографии - Видео
                    • DX Корея 2018 Посетители Информация об участниках
                      • DX Корея 2018 Новости Официальное шоу Daily
                      • DX Korea 2018 Официальное веб-телевидение - Pict
                    • Армия-2018 Россия Новости Онлайн Шоу Ежедневно
                      • Армия-2018 Россия Веб ТВ - Картинки - Видео
                    • МСПО 2018 Посетители Информация для экспонентов
                      • МСПО 2018 Официальные новости онлайн
                      • МСПО 2018 Официальный веб ТВ - картинки - Видео
                  • Оборона и безопасность Выставка 2017 Архив новостей
                    • ShieldAfrica 2017 Новости Участники выставки
                      • Shield Africa 2017 Online Show Ежедневные новости - Отчет - Охват
                      • ShieldAfrica 2017 Веб-телевидение Телевидение - фотографии - Видео
                    • LAAD 2017 Новости Участники выставки
                      • LAAD 2017 Online Show Ежедневные новости - Отчет - Освещение
                      • LAAD 2017 Веб-телевидение Телевидение - картинки - Видео
                    • IDEX 2017 Новости Участники выставки Посетители
                      • IDEX 2017 Официальное онлайн-шоу Ежедневные новости
                      • IDEX 2017 Веб ТВ Телевидение - картинки - Видео
                    • SOFINS 2017 Новости E xhibitors Посетители
                      • SOFINS 2017 Официальное онлайн-шоу Daily News
                      • SOFINS 2017 TV Официальное веб-телевидение - картинки - Видео
                    • SITDEF 2017 Участники Посетители Новости
                      • SITDEF 2017 Новости Официальные онлайн-шоу Ежедневный отчет Охват
                      • SITDEF 2017 TV Официальный Интернет Телевидение - фотографии - Видео
                    • SOFIC 2017 Online Show Ежедневные новости - Отчет - Coverage
                      • SOFIC 2017 Веб ТВ Телевидение - Фотографии - Видео
                    • IDEF 2017 Новости Посетители Экспоненты
                      • IDEF 2017 Онлайн шоу Ежедневные новости
                      • IDEF Веб-телевидение 2017 года - Фотографии - Видео
                    • IDET 2017 Новости участников выставки
                      • Новости IDET 2017 Официальное онлайн-шоу Ежедневный охват репортажей
                      • IDET 2017 Официальное телевидение телевидения - Фотографии - Видео
                    • Партнер 2017 года Онлайн-шоу Daily News Ежедневные новости
                      • Partner 2017 Веб ТВ Телевидение - Фотографии - Vid eo
                    • Армия-2017 Новости Онлайн-шоу Ежедневно
                      • Армия-2017 Веб-ТВ фото
                    • MSPO 2017 Новости Посетители Экспоненты
                      • MSPO 2017 Онлайн-шоу Ежедневные новости - Освещение - Отчет
                      • MSPO 2017 Официальный веб-телевизор Телевидение - фотографии - Видео
                    • AUSA 2017 Онлайн-шоу Daily News
                    • Expodefensa 2017 Новости Участники Посетители
                      • Expodefensa 2017 Online Show Daily News
                      • Expodefensa 2017 TV - Фотографии - Видео
                    • Arms & Security 2017 Online Show Ежедневные новости
                      • Arms & Security 2017 Веб-телевидение Телевидение - Фотографии - Видео
                    • BIDEC 2017 Новости Посетители Выставки
                      • BIDEC 2017 Официальное онлайн-шоу Ежедневные новости
                      • BIDEC 2017 Официальное веб-телевидение Телевидение - Фотографии - Видео
                    • Defense & Security Thailand Официальное онлайн-шоу 2017 года Ежедневные новости
                      • Оборона и безопасность Тайланд 2017 Off icial Web TV - Фотографии - Видео
                    • Milipol Paris 2017 Online Show Ежедневные новости
                      • Milipol Paris 2017 ТВ - Фото - Видео
                    • GDA 2017 Online Show Ежедневные новости
                    • ADEX 2017 Южная Корея Онлайн шоу Ежедневные новости
                      • ADEX 2017 Официальный веб-канал телевидения Кореи - Фотографии - Видео
                    • DSEI 2017 Новости Посетители Участники
                      • DSEI 2017 Новости Show Daily
                      • DSEI 2017 Галерея фотографий ТВ
                  • Оборона и безопасность Выставка 2016 Архив новостей
                    • ИДЕИ 2016 Новости Посетители Экспоненты
                      • ИДЕИ 2016 Официальное онлайн-шоу Ежедневные новости
                      • ИДЕИ 2016 Официальное веб-телевидение Телевидение - картинки - видео
                    • High Tech Port 2016 Новости экспоненты Посетители
                      • High Tech Port 2016 Веб-телевидение Телевидение - картинки - видео
                      • High Tech Port 2016 Online Show Ежедневные новости - Освещение - Отчет
                    • Airshow China 2016 Online Show Ежедневные новости - Отчет - Охват
                      • Airshow China 2016 Web TV Телевидение - Фотографии - Видео
                    • INDO DEFENSE 2016 Онлайн Показ Ежедневные Новости - Отчет - Охват
                      • INDO DEFENSE 2016 Телевидение Телевидение - Фотографии - Видео
                    • AUSA 2016 Online Show Ежедневные новости - Отчет - Покрытие
                      • AUSA 2016 Официальное телевидение Телевидение - Фотографии - Видео
                    • ADEX 2016 Новости Посетители Участники
                      • ADEX 2016 Официальное онлайн шоу Show Daily News - Отчет - Покрытие
                      • ADEX 2016 Официальный веб-телевидение - фотографии - видео
                    • AAD 2016 Online Show Ежедневные новости - Освещение - Отчет
                      • AAD 2016 Веб-телевидение - фотографии - видео
                    • Army 2016 Новости участников выставки Посетители
                      • Army 2016 Online Show Daily News - Освещение - Отчет
                      • Армия 2016 Официальный веб-телевидение Телевидение - картинки - Видео
                    • MSPO 2016 новости посетители экспоненты
                      • MSPO 2016 Официальное веб-телевидение Телевидение - фотографии - Видео
                      • MSPO 2016 Online Show Ежедневные новости - Освещение - Отчет
                    • Eurosatory 2016 Новости Участники выставки
                      • Eurosatory 2016 Официальные новости онлайн - отчет - Покрытие
                      • Eurosatory 2016 Телевидение для телевидения - фотографии - Видео
                    • KADEX 2016 Новости Посетители Участники
                        Официальное онлайн-шоу KADEX 2016 Ежедневные новости - Охват - Отчет
                      • KADEX 2016 Телевидение для телевидения - фотографии - Видео
                    • Новости участников выставки SOFEX 2016
                      • Официальное онлайн-шоу SOFEX 2016 Ежедневные новости
                      • Официальное веб-телевидение SOFEX 2016 - фотографии - Видео
                    • Конкурс воинов
                    • 2016 Освещение KASOTC - Отчет - Новости
                        Конкурс воинов 2016 года KASOTC Pictures - Видеогалерея
                    • DSA 2016 Новости Посетители Участники
                      • DSA 2016 Официальный онлайн-шоу Ежедневные новости - Отчет - Охват
                      • DSA 2016 Официальный веб-телевидение Телевидение - фотографии - Видео
                    • Defexpo
              .

Отправить ответ

avatar
  Подписаться
Уведомление о
