Термобарическая ручная граната РГ-60ТБ » Военное обозрение
Объемный взрыв – это эффективно и эффектно. С помощью боеприпаса, имеющего особый заряд термобарического действия, можно уничтожать цели на открытой местности или в укрытиях, нанося им самый серьезный ущерб. Такие боезаряды достаточно давно нашли применение в разных сферах, от артиллерии до авиации. Сравнительно недавно появилось новое предложение об использовании таких систем в иной сфере. Российская оборонная промышленность предложила заказчикам ручную гранату объемного взрыва. Такое изделие выпускается под названием РГ-60ТБ.Ручная граната с необычным эффектом появилась в первой половине прошлого десятилетия. Разработкой этого оружия занимался Федеральный научно-производственный центр «НИИ Прикладной химии» (г. Сергиев Посад). В то время предприятие предложило целое семейство специальных гранат с различным снаряжением. Имея схожий вид, такие изделия предназначались для решения широкого круга задач. В представленное семейство гранат включили несколько образцов нелетального действия, облегчающих нейтрализацию противника и работу спецподразделения в целом. Кроме того, в линейке присутствовало и изделие, предназначенное для уничтожения живой силы.

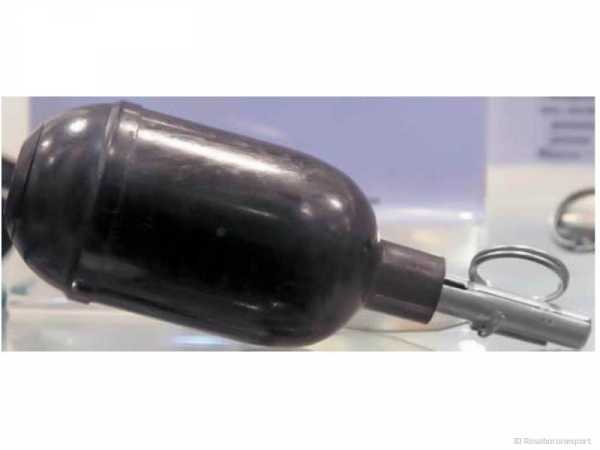

Граната РГ-60ТБ на выставке. Фото «Рособоронэкспорт» / roe.ru
Для борьбы с живой силой или легкой незащищенной техникой противника на открытой местности либо в укрытиях была предложена термобарическая граната РГ-60ТБ. Это изделие по своему форм-фактору соответствует существующим ручным гранатам существующих типов и почти не отличается от них с точки зрения эксплуатации. Одновременно с этим специальное оснащение позволило получить значительный прирост мощи в сравнении с другими гранатами. Согласно опубликованным данным, по мощности боевой части граната РГ-60ТБ сравнима с артиллерийскими снарядами.
Специальная граната имеет официальное обозначение, полностью отражающее все ее особенности. Первые две литеры названия расшифровываются как «ручная граната». Цифры указывают на диаметр корпуса в миллиметрах, а две последние буквы означают термобарический тип снаряжения. Схожие обозначения, но с иными буквами в конце получили и прочие гранаты семейства.
Внешне изделие РГ-60ТБ похоже на некоторые отечественные ручные гранаты разного назначения. Основным ее элементом является металлический корпус достаточно простой формы. Внешние обводы корпуса образованы цилиндрической поверхностью, плавно сопряженной с верхним полусферическим донцем. На последнем находится небольшая втулка для установки трубчатого корпуса запала. Функции второго донца выполняет отдельная полусферическая крышка, жестко закрепляемая на корпусе при сборке.
Как следует из доступных данных, внутри такого корпуса размещается термобарическое снаряжение, включающее горючую жидкость и пару зарядов разного назначения. Первый заряд отвечает за подрыв корпуса и рассеивание жидкости по доступному объему. Второй, соответственно, должен в заданный момент времени поджигать распыленную жидкость, что приводит к объемному взрыву. Оба заряда управляются штатным запалом гранаты.
Согласно открытым данным, граната РГ-60ТБ содержит термобарический заряд массой всего 240 г. Правильный подбор горючего вещества позволил получить выдающиеся боевые качества.
Изделия разных типов разработки НИИ Прикладной химии, в том числе РГ-60ТБ должны использоваться с унифицированными запалами ручной гранаты семейства УЗРГ. Подобные устройства применяются и с другими отечественными гранатами последних десятилетий. УЗРГ имеет трубку-корпус, внутри которой располагаются ударный механизм, капсюль-воспламенитель, замедлитель и детонатор. Во взведенном положении ударник запала удерживается при помощи спускового рычага, фиксируемого чекой с кольцом. Запал помещается в соответствующее гнездо гранаты РГ-60ТБ или иного схожего изделия и закрепляется на резьбе.

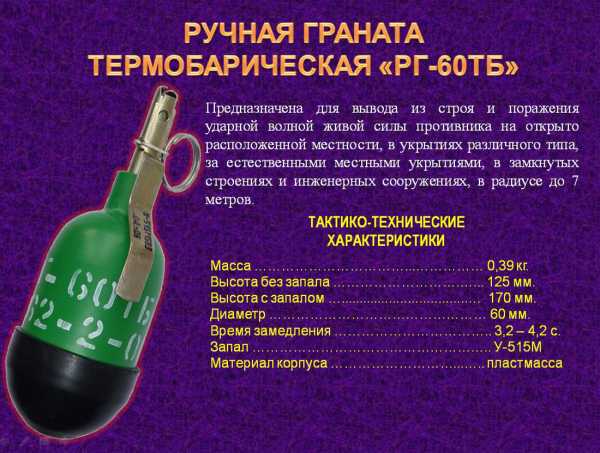

Термобарическая граната в подготовленном к применению виде имеет длину (с учетом трубчатого корпуса запала) не более 180 мм. Диаметр изделия по корпусу – 60 мм. Спусковой рычаг, лежащий вдоль корпуса, не увеличивает поперечник и не влияет на габариты. Масса готовой к бою гранаты – менее 350 г. По данным разработчика, граната РГ-60ТБ может использоваться при температурах воздуха от -40°C до +50°C.
Гранаты нескольких моделей разработки НИИ Прикладной химии, отличаясь своим назначением, имеют схожие обводы и габариты. Термобарическое изделие можно отличить от других по соответствующей маркировке, либо по его черному корпусу без каких-либо дополнительных знаков. Прочие изделия семейства имеют иной цвет, либо на черной окраске присутствуют цветные поперечные кольца.
Главным отличием изделия РГ-60ТБ от других отечественных и зарубежных гранат является особое снаряжение, работающее по принципу объемного взрыва. За счет применения распыляемой горючей жидкости, одновременно сгорающей в сравнительно крупном объеме, удалось получить существенные преимущества перед другим ручным оружием.

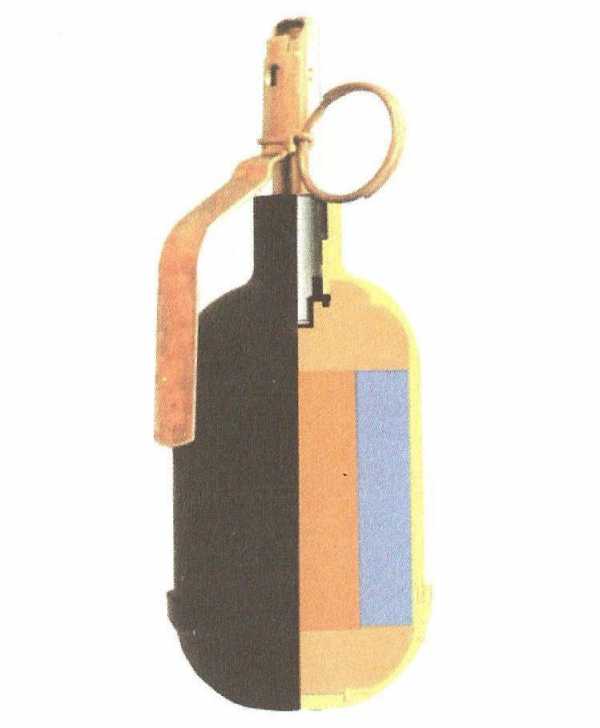

РГ-60ТБ в разрезе. Рисунок Russianguns.ru
Во время подрыва первого заряда, отвечающего за распыление горючей жидкости, происходит разрушение корпуса гранаты с образованием осколков. Поражающие элементы, разлетаясь, способны наносить некоторые повреждения живой силе и незащищенной технике на расстояниях до нескольких метров. Впрочем, по убойной силе разбрасываемых фрагментов РГ-60ТБ серьезно проигрывает «специализированным» осколочным боеприпасам. Одновременно с разлетом осколков осуществляется распыление основного заряда жидкости с последующим его воспламенением.
По данным производителя, объемный взрыв 240-граммового заряда гранаты эквивалентен подрыву 550-660 г тротила. Сгорание жидкости сопровождается выделением большого количества тепла, в результате чего возможно воспламенение окружающих объектов. При использовании гранат РГ-60ТБ на открытой местности обеспечивается сплошное поражение основных целей в радиусе 7 м. Граната одновременно осуществляет несколько воздействий на цель. Фактически она является осколочной, фугасной и зажигательной.
Организация-разработчик сравнивала свою ручную гранату с существующими боеприпасами разных типов. Очевидно, что взрыв с мощностью на уровне 600-650 г тротила выходит за пределы возможностей обычных гранат. По этой причине в рекламных материалах упоминались иные боеприпасы более серьезных классов. Так, заряды взрывчатого вещества массой более 600 г обычно используются в составе осколочно-фугасных снарядов для артиллерийских систем калибра 76 мм и более. Впрочем, специальная граната проигрывает снарядам с точки зрения образуемого потока осколков. Однако, при всех объективных ограничениях, всего один боец может нести несколько гранат РГ-60ТБ, в некотором смысле заменяющих целый залп артиллерии.
Гранаты семейства, разработанного НИИ Прикладной химии, в большинстве своем предназначаются для нелетальной нейтрализации противника, однако РГ-60ТБ имеет иные задачи. Ее предлагается использовать для поражения и уничтожения живой силы и незащищенной либо легкобронированной техники как на открытой местности, так и в помещениях или иных укрытиях. В некоторых ситуациях это изделие может считаться заменой или дополнением для существующих осколочных гранат. В одних ситуациях бойцы спецподразделения могут применять осколочные гранаты имеющихся типов, а в иных обстоятельствах более эффективными могут оказаться термобарические.
По известным данным, семейство гранат от ФНПЦ «НИИ Прикладной химии» еще в середине прошлого десятилетия смогло заинтересовать потенциального заказчика и стать предметом контрактов на поставку. В 2006 году российское министерство внутренних дел приняло эти изделия на вооружение и вскоре закупило определенное их количество. Согласно разным источникам, гранаты нескольких типов, в том числе термобарические РГ-60ТБ в первую очередь поступали в спецподразделения МВД.
Известно, что новое оружие закупалось в больших количествах и достаточно быстро пополняло арсеналы подразделений из состава МВД. Объемы и стоимость закупок, а также скорость исполнения контрактов прекрасно иллюстрирует один из последних контрактов, данные о котором имеются в свободном доступе. В апреле 2014 года МВД России закупило специальные гранаты нескольких типов, в том числе РГ-60ТБ. В соответствии с этим заказом организация-разработчик поставила 1838 гранат такой модели стоимостью по 3307 рубля каждая. Примечательно, что в рамках того заказа были приобретены изделия еще двух типов, и термобарические гранаты по своему количеству заняли промежуточное положение между ними.
Гранаты от НИИ Прикладной химии остаются на вооружении спецподразделений МВД и используются до сих пор. В связи с текущей обстановкой такое оружие, по всей видимости, сейчас применяется в рамках учебно-боевых мероприятий, а также в ходе контртеррористических операций. Впрочем, министерство внутренних дел не спешит раскрывать подробности боевого применения такого оружия и оно – если и находит себе работу – не получает заслуженной славы.
***
Специальным подразделениям министерства внутренних дел или армии в тех или иных ситуациях могут быть нужны ручные гранаты разных типов. Среди такого специального оружия наиболее известными являются дымовые и светозвуковые гранаты, находящие применение в различных операциях. В недавнем прошлом российская оборонная промышленность предложила целое семейство специальных гранат, в которое вошли образцы известных типов, а также принципиально новое оружие. Появление термобарической гранаты РГ-60ТБ дало бойцам новые возможности в деле борьбы с различными угрозами.

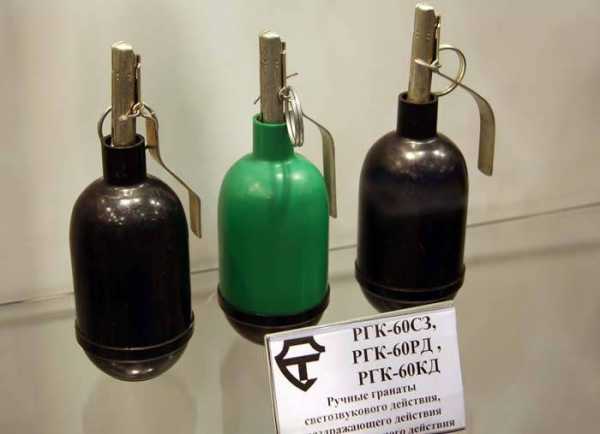

Гранаты от НИИ Прикладной химии (слева направо): светозвуковая РГК-60СЗ, РГК-60РД раздражающего действия и кассетная РГК-60КД. Фото Dogswar.ru Все преимущества изделия РГ-60ТБ прямо связаны с использованной боевой частью. Именно она обеспечивает резкий рост основных боевых характеристик при сохранении приемлемых габаритов и массы. Заявлена мощность подрыва на уровне 600-660 г тротила. Это означает, что по мощности ударной волны термобарическая граната в несколько раз превосходит серийные осколочные гранаты. Такое преимущество может быть решающим при подрыве гранаты в замкнутом пространстве. В этом случае ударная волна от сгорающего аэрозоля эффективнее отражается от преград и усиливает воздействие на живую силу.
Несмотря на определенные преимущества перед иным оружием, РГ-60ТБ не лишена недостатков и в определенной мере уступает ему. Так, облегченный корпус этого изделия не может образовывать достаточно тяжелые и крупные осколки, представляющие серьезную опасность для «мягких» целей. С точки зрения осколочного воздействия на живую силу или незащищенные объекты термобарическая граната нового типа может серьезно проигрывать более старым изделиям.
Однако не стоит забывать, что РГ-60ТБ и другие гранаты этого семейства являются специальными средствами для решения особых задач. В тех ситуациях, когда применение термобарической гранаты оправдано и имеет смысл, она способна показать самые высокие характеристики и подтвердить преимущества перед иным оружием. Неправильный выбор оружия, в свою очередь, может резко сократить результаты и эффективность его применения.
Отечественный проект РГ-60ТБ также имеет любопытную особенность. Ручные гранаты с термобарическим зарядом пока нельзя назвать распространенным и популярным оружием. Фактически, разработка НИИ Прикладной химии на данный момент является единственным представителем этого класса, доведенным до реальной эксплуатации. Получит ли это направление дальнейшее развитие – неизвестно. На данный момент подобная концепция выглядит весьма интересно, а наличие заказов на серийные гранаты позволяет оценивать ее будущее в оптимистическом ключе.
По материалам сайтов:
http://niiph.com/
http://roe.ru/
http://russianarms.ru/
http://russianguns.ru/
http://dogswar.ru/
https://zakupki.kontur.ru/
topwar.ru
ТЕРМОБАРИЧЕСКОЕ ОРУЖИЕ — Ядерный мир
ТЕРМОБАРИЧЕСКОЕ ОРУЖИЕ
В настоящее время самым разрушительным в мире является ядерное оружие. Из вооружений не использующих деления атома противопоставить по мощьности и силе разрушения можно лишь пожалуй термобарическое (объёмного взрыва) оружие.
С явлением объмного взрыва обыватель знаком гораздо ближе и встречается с ним гораздо чаще, чем он думает. Не раз и не два в нашей стране взрывались мукомольные цеха, предприятия по переработке сахара, столярные мастерские, взрывались шахты. Словом, помещения, в которых скапливается взвесь (пыль) горючих веществ или смесь горючего газа и воздуха.
А столь всем знакомые взрывы бытового газа в квартирах, которые разрушают целые подъезды и даже дома? А взрывы бензобаков, цистерн во время сварочных работ?
Это все явления объемного взрыва. Создается смесь кислорода (воздуха) с горючим веществом, искра, взрыв.
Не обязательно в качестве горючего должен выступать газ, пары бензина, угольная пыль. Обычные очень мелкие древесные опилки (например, из под шлифовальной машинки), мучная, сахарная пыль, будучи
поднятыми потоком воздуха, взрываются ничуть не хуже. Все дело здесь в огромной площади контакта вещества с кислородом. В этом случае процесс горения охватывает сразу очень большой объем вещества
и в очень короткое время (доли секунды).
Однако, это совсем не означает, что можно измельчить до состояния пыли тротил и бомба для объемного взрыва готова. В обычных взрывчатых веществах бризантного типа передача энергии и превращение
вещества в большое количество сжатых и сильно нагретых продуктов происходит по несколько по иным законам, и для тротила, например, наоборот, чем он более плотен и сжат, тем лучше идет детонация.
А если тротил превратить в пыль, но он даст эффекта не больше, чем древесная мука.
Итак, принцип объемного взрыва понятен и совсем не сложен. Необходимо создать аэрозольное облако горючеего вещества (горючий газ, пары углеводородного топлива, мелкодисперсная пыль любого способного к горению вещества) в смеси с атмосферным воздухом, подать в это облако огонь (искру) и произойдет очень мощный взрыв. Причем, расход вещества в несколько раз меньше, чем нужно бризантного взрывчатого вещества для взрыва такой же мощности.
90 м. от эпицентра – полное разрушение даже самых укрепленных конструкций.
170 м. от эпицентра — полное разрушение неукреплённых конструкций и практически полное разрушение железобетонных конструкций.
300 м. от эпицентра — практически полное разрушение неукреплённых конструкций (жилые дома). Укрепленные конструкции разрушаются частично.
440 м. от эпицентра — частичное разрушение неукреплённых конструкций.
1120 м. от эпицентра — ударная волна разбивает стекла.
2290 м. от эпицентра — ударная волна способна сбить человека с ног.
Вопрос в том, как создать это облако у цели и как инициировать взрыв, т.е. чисто технические и конструкторские проблемы.
Впервые решением этого вопроса занялись американские конструкторы боеприпасов примерно году в 1960. Однако, долгое время эти работы не выходили за рамки лабораторий и отдельных испытательных
взрывов.
Уже тогда было установлено, что при срабатывании бомбы, содержащей 10 галллонов (примерно 32-33 литра) окиси этилена, образуется облако топливо-воздушной смеси радиусом 7.5 — 8.5 м., высотой до 3
м. Через 125 милисекунд это облако подрывается несколькими детонаторами. Образующаяся ударная волна имеет по фронту избыточное давление 2 100 000 Па. Для сравнения — для создания такого давления
на расстоянии 8 метров от тротилового заряда требуется около 200-250 кг. тротила.
На расстоянии 3-4 радиусов, т.е. на расстоянии 22.5 -34м. давление в ударной волне быстро снижается и составляет уже около 100 000 Па. Для разрушения ударной волной самолета требуется давление 70
000 — 90 000 Па. Следовательно, такая бомба при взрыве способна в радиусе 30-40 м. от места взрыва полностью вывести из строя самолет, вертолет на стоянке.
Были испытаны и признанными подходящими для использования в качестве взрывчатых веществ для бомб объемного взрыва окись этилена, окись пропилена, метан, пропилнитрат, МАРР (смесь метила,
ацетилена, пропадиена и пропана).
Однако, американские военные заинтересовались боеприпасами объемного взрыва лишь в ходе войны во Вьетнаме, когда потребовалость в кратчайшие сроки расчищать в джунглях посадочные площадки для
вертолетов.
Дело в том, что Вьетконг очень быстро отметил очень высокую степень зависимости регулярных частей армии США от снабжения боеприпасами, продовольствием и прочими материальными средствами. При
углублении американцев в джунгли достаточно было нарушать их линии снабжения и эвакуации (что сделать, в общем, не столь трудно), чтобы обречь их на постепенную гибель. Использование вертолетов
для подвоза материальных средств в условиях джунглей было очень затруднено, а часто и вовсе невозможно из-за отсутствия открытых мест, пригодных для поосадки. Расчистка джунглей для посадки всего
лишь одного вертолета типа «Ирокез» требовала от 10 до 26 часов работы инженерного взвода, в то время, как зачастую в бою все решалось в первые 1-2 часа.
Впервые бомбы объемного взрыва были использованы во Вьетнаме летом 1969 года именно для расчистки джунглей. Эффект превзошел все ожидания. «Ирокез» мог нести 2-3 таких бомбы (прямо в кабине).
Взрыв одной в любых джунглях создавал вполне пригодную посадочную площадку.
Очень скоро американцы стали их применять и для расчистки джунглей вокруг опорных пунктов, вдоль путей сообщения. Одновременно выявилось их очень сильное воздействие на бойцов Вьетконга.
Дело в том, что образующееся облако распыленного топлива подчиняется обычным газовым законам и затекает внутрь не герметично закрытых сооружений, в то числе и в подземные укрытия. Таким образом,
взрыв происходит не только вне сооружения, как при взрыве обычного боеприпаса, а и внутри сооружения.
Первые образцы бомб объемного взрыва были довольно невелики по размеру, емкости (до 10 галлонов). После сброса на сравнительно небольшой высоте (30-50 метров) раскрывался тормозной парашют,
который обеспечивал стабилизацию бомбы и скорость снижения наиболее благоприятную для последовательности операций срабатывания (взрыв пиропатрона и раскрытие корпуса бомбы, распыление топливной
смеси, разбрасывание детонаторов, взрыв детонаторов). Из носовой части бомбы опускался тросик длиной 5-7 метров с грузиком. Уменьшение натяжения тросика при касании им земли и вызывало начало
операций срабатывания.
Попытки создать боеприпасы более крупных калибров в то время не увенчались успехом из-за технических трудностей. Был найден обходной путь — касетные бомбы. В одной касете находилось несколько
бомб объемного взрыва калибра 32.6 кг. Эти несколько бомб распределялись на определенной площади, увеличивая тем самым размеры облака.
Использование артиллерии оказалось нецелесообразным из-за того, что снаряды даже крупных калибров могли нести сравниетьно небольшое количество жидкого ВВ и большая часть веса снаряда приходилась
на толстые стенки корпуса снаряда.
Была предпринята попытка создания боеприпаса для проделывания проходов в минных полях. Для этой цели предполагалось использовать 30-ти ствольную РСЗО «Зуни» ( реактивная система залпового огня).
Снаряды выпускались последовательно по одному курсу, но на разные дальности. Предполагалось, что одного залпа будет достаточно, чтобы получить проход в минном поле глубиной 100м. и шириной
10-12м. Однако чрезмерное рассеивание снарядов похоронило эту идею, хотя отдельные взрывы показали хорошее реагирование минных взрывателей нажимного действия на ударную волну объемного
взрыва.
На дальнейшее развитие боеприпасов объемного взрыва повлияла резолюция ООН 1976г.о том, что боеприпасы объемного взрыва «негуманные средства ведения войны, вызывающие чрезмерные страдания людей».
Хотя работы над боеприпасами объемного взрыва были значительно замедлены, но продолжались в ряде стран.
Неоднократно боеприпасы объемного взрыва применялись в различных войнах 80-90 годов.
Так 6 августа 1982 года в период войны в Ливане израильский самолет сбросил такую бомбу(американского производства) на восьмиэтажный жилой дом. Взрыв произошел в непосредственной близости от
здания на уровне 1-2 этажа. Здание было полностью разрушено. Погибло около 300 человек (в основном не в здании, а находившиеся поблизости от места взрыва). Как обычно для США и их союзников
резолюции ООН ничего не значат, если они не сответствуют их интересам.
В августе 1999 года в период агрессии Чечни против Дагестана на дагестанский аул Тандо, где скопилось значительное число чеченских боевиков была сброшена крупнокалиберная бомба объемного взрыва.
Захватчики понесли огромные потери. В последующие дни одно только появление одиночного (именно одиночного) штурмовика СУ-25 над каким либо населенным пунктом заставляло боевиков спешно покидать
аул. Появился даже жаргонный термин «Эффект Тандо».
Примерно ко второй половине восьмидесятых — началу девяностых годов во многих странах пришли к выводу о высокой боевой эффективности боеприпасов объемного взрыва и несостоятельности тезиса
«негуманные средства ведения войны, вызывающие чрезмерные страдания людей» (как будто могут существовать гуманные способы убийства и можно измерять степень страдания убиваемых или калечемых
людей).
На международной выставке вооружения, военной техники и боеприпасов Russian Expo Arms 2002, проходившей 9-13 июля 2002г. на полигоне Нижне-Тагильского института испытания металлов (НТИИМ) пос.
Старатель Свердловской области были представлены и предложены к продаже два новых образца боеприпасов объемного взрыва (второе название «термобарический боеприпас») авиабомба ОДАБ-500ПМВ и 300мм.
реактивный снаряд 9М55С для РСЗО «Смерч».

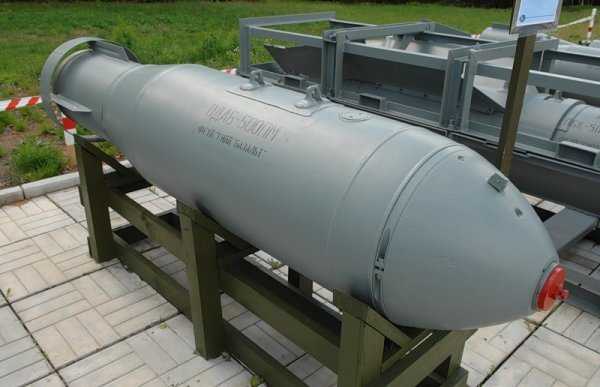

Объемно-детонирующая авиационная бомба ОДАБ-500ПМВ (Fuel-Air Explosion Aircraft Bomb ODAB-500PMV).
Диаметр 50см., длина 238см., размах стабилизатора 68.5 см., масса 525 кг., маса заряда 193 кг. Взрывчатое вещество рецептуры ЖВВ-14. Применяется с самолетов и вертолетов.
Условия применения:
*для самолетов высота 200-12000м. при скорости 500-1500км/час.
*для вертолетов высота не менее 1200м. при скорости более 50 км/час.
Несложно догадаться, что удаление вертолета от бомбы в момент ее взрыва меньше, чем на 1200 метров смертельно опасно.
После отделения от носителя на высоте 30-50м. раскрывается тормозной парашют, расположенный в хвостовой части бомбы и включается в работу радиовысотомер. На высоте 7-9 метров происходит взрыв заряда обычного ВВ (на рисунке выделен светло-оранжевым цветом). При этом происходит разрушение тонкостенного корпуса бомбы и возгонка жидкого ВВ (рецептура не приводится). Через 100-140 милисекунд взрывается инициирующий детнатор, находящийся в капсуле, прикрепленной к парашюту и происходит взрыв топливно-воздушной смеси.
Хотя система Смерч позволяет выпустить весь боекомплект (12 снарядов) за 20 секунд, стрельба снарядами с термобарической боевой частью производится или одиночными снарядами или же через временные
интервалы, обеспечивающие взрыв предыдущего снаряда до того, как к зоне взрыва приблизится следующий снаряд.
При подлете снаряда к цели на нисходящей части траектории происходит разделение снаряда на три части — головная часть, боевая часть, двигательная часть. На высоте 60-70м. раскрывается тормозной
парашют и включается в работу радиовысотомер. Далее все происходит также, как и у авиабомбы.
Может возникнуть вопрос — почему же до сих пор не отказались от обычной взрывчатки, от всех обычных снарядов, авиабомб, ракет, если боеприпасы объемного взрыва по силе ударной волны в 5-8 раз
превосходят обычную взрывчатку и обладают колоссальной поражающей способностью?
Ну, во-первых, боеприпасы объемного взрыва имеют только один поражающий фактор — ударную волну. Осколочным, кумулятивным действием по цели они не обладают и обладать не могут.
Во-вторых, бризантность (т.е. способность дробить, разрушать преграду) облака топливно-воздушной смеси весьма низка, т.к. здесь имеет все же взрыв типа «горение», в то время, как в очень многих
случаях требуется взрыв типа «детонация» и способность взрывчатки раздробить корпус снаряда, уничтожаемый элемент и т.п. Поясню — при взрыве типа «детонация» предмет в зоне взрыва разрушается,
дробится на части т.к. скорость образования продуктов взрыва очень высока. При взрыве типа «горение» предмет в зоне взрыва в силу того, что образование продуктов взрыва происходит медленнее, не
разрушается, а отбрасывается. Разрушение его в этом случае вторично, т.е. происходит в процессе отбрасывания за счет соударения с другими предметами, землей и т.п.
В-третьих, для объемного взрыва необходим большой свободный объем и свободный кислород, который не требуется для взрыва обычных ВВ (он содержится в самом ВВ в связанном виде). Т.е. явление
объемного взрыва невозможно в безвоздушном пространстве, в воде, в грунте.
В-четвертых, на работу боеприпаса объемного взрыва большое влияние оказывают погодные условия. При сильном ветре, проливном дожде топливно-воздушное облако или не формируется вовсе, или же сильно
рассеивается.
В-пятых, невозможно и нецелесообразно создание боеприпасов объемного взрыва малых калибров ( менее 100кг. бомбы и менее 220мм. снаряды).
Можно еще набрать еще много причин, в силу которых боеприпасы объемного взрыва не могут заменить обычные боеприпасы и по которым использование явления объемного взрыва носит ограниченный
характер.
Таким образом, эти боеприпасы не являются универсальным средством и степень их применения находится в зависимости от того какой тип боеприпаса, оружия целесообразен и наиболее эффективен в каждом конкретном случае.
nuclearpeace.jimdo.com
объёмного взрыва, высокоточные, светошумовые, кумулятивные, краснополь
Термобарические боеприпасы появились во второй половине 20 века, а широкую известность получили даже позже. Они не являются оружием общего назначения, зато окружены большим количеством различных мифов. Им присваивают технически безграмотные названия (“вакуумные бомбы”), именуют малоинформативными, но грозными именами (Motherof All Bombs), приписывают им какую-то исключительную “негуманность”.
Иногда появляется информация о широком применении термобарического оружия там, где оно в лучшем случае проходило войсковые испытания. Вот что представляют из себя “вакуумные бомбы”, и как развитие технологий привело к их появлению.
Как развивались боеприпасы
Исторически первым и главным артиллерийским средством поражения было простое ядро. Глиняные горшки с горящей нефтью и калёные ядра уже можно было считать зажигательными боеприпасами, ну а первым осколочно-фугасным оружием была артиллерийская бомба, снаряжённая порохом. Взрыв пороха разрывал чугунный корпус на множество осколков, поражающих живую силу в определённом радиусе. В уменьшенном виде такое оружие стало ручными гранатами.
До 19 века развитие шло очень медленно, а затем осколочные боеприпасы потеснила шрапнель. Этот снаряд с помощью дистанционного взрывателя детонировал над позициями противника, поражая его круглыми пулями. Развитие фугасных снарядов дало новый импульс появление мощных взрывчатых веществ. В ходе русско-японской войны российским кораблям тяжелейшие разрушения наносили японские снаряды, имевшие мощное фугасное действие.
Хотя слово фугас происходит от лат. focus — огонь, огня при разрыве может не быть вовсе, это обобщающее название включающее и зажигательные боеприпасы и боезаряды при взрыве которых образуется большой объем газов и, как следствие – огромное давление, которое и является разрушающим фактором.
Новые снаряды появились и во время второй мировой войны.
Люфтваффе активно применяло тип боеприпасов, известный как “Minengeschoss” – снаряды калибра 20-30 мм из тонкой стали с очень высоким содержанием взрывчатого вещества. Осколков он практически не давал, но разрываясь внутри конструкции самолёта, наносил ему фатальные повреждения. Сильно уменьшенным фугасным снарядом можно считать разрывные пули.
Кумулятивные боеприпасы используют эффект Монро – если в заряде сделать выемку, то сила взрыва будет концентрироваться в её направлении. А если выемку облицевать металлом, то взрыв сформирует из металла гиперзвуковую струю, которая и пробивает броню.
В ходе Великой Отечественной Войны такие заряды пригодились противотанковых мин и орудий с невысокой баллистикой. В послевоенные годы начался новый виток развития вооружения, связанный с появлением объёмно-детонирующих и термобарических боеприпасов.
Классификация современных боеприпасов
Бронебойные снаряды поражают цель ударным действием при прямом попадании. Самый современный их вид – оперённые подкалиберные снаряды с отделяющимся поддоном. Оперение служит для стабилизации, поддон стабилизирует длинный и тонкий сердечник снаряда в канале ствола. В настоящее время это основной вид танкового боеприпаса для поражения тяжелобронированных целей.

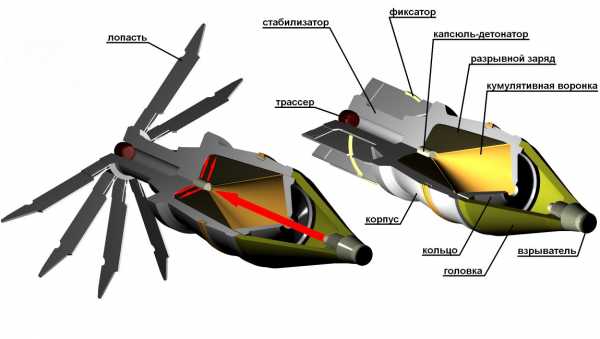

В кумулятивных снарядах поражение цели производит кумулятивная струя, состоящая из материала облицовки и продуктов взрыва.
Огромное давление при встрече струи с преградой превышает предел прочности металлов на порядки, поэтому кумулятивный снаряд легко пробивает металлическую броню любой прочности и очень большой толщины.
В современных кумулятивных снарядах в качестве материала облицовки используется уже не медь, а, например, тантал. Для противостояния динамической защите боевую часть делают тандемной – перед основным зарядом идёт заряд меньшего размера.

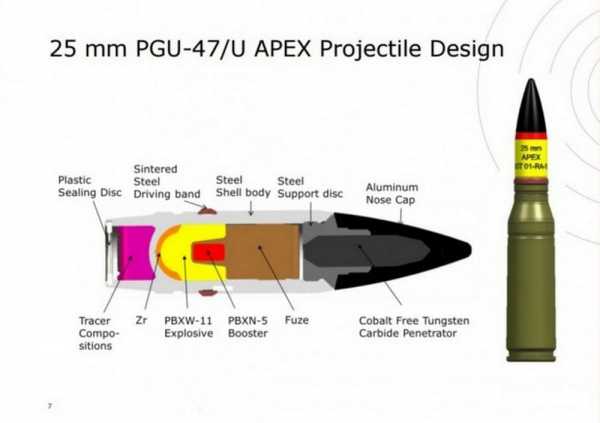

Осколочные боеприпасы совершенствуются за счёт применения в них программируемых взрывателей, способных точно устанавливать время подрыва снаряда. Для повышения осколочного действия при подрыве в воздухе в боеприпасах размещают готовые поражающие элементы типа вольфрамовых шариков. Это как бы современный виток развития шрапнельного снаряда.
Точность артиллерийского огня повышают высокоточные управляемые снаряды – такие, как отечественный “Краснополь” или американский “Copperhead” с лазерным или GPS-наведением. Существуют боеприпасы комбинированного действия – например, кумулятивно-осколочные, дополнительно дающие при подрыве осколочное поле.
Бронебойные каморные снаряды для танковых орудий давно не разрабатываются, зато для 25-мм пушки истребителя F-35 создан снаряд PGU-47/U, имеющий бронебойный сердечник из карбида вольфрама и разрывной заряд для обеспечения запреградного действия.
Зажигательные боеприпасы в виде снарядов и мин, снаряжённых белым фосфором, с момента своего появления практически не изменились.
Впрочем, официально они служат для постановки дымовых завес, а о содержании в них фосфора общественность, как правило, узнаёт только после применения таких дымовых снарядов в ходе очередного конфликта.
Светошумовые боеприпасы, существующие обычно в виде ручных гранат и гранатомётных выстрелов, должны выводить живую силу из строя временно, поэтому их корпус не даёт при взрыве убойных осколков, а ударная волна незначительна.
Хотя тяжёлые травмы избыточное давление нанести может, а вспышка взрыва в состоянии поджечь, скажем, топливо. Так что и светошумовые боеприпасы не являются полностью нелетальными.
Объёмный взрыв, его развитие и боевое применение
Сам эффект объёмного взрыва известен очень давно – возможно, с тех времён, когда у кого-то на мельнице взорвалась мучная пыль. Принцип действия объёмно-детонирующих боеприпасов очень прост – снаряд распыляет газовое облако, которое затем подрывается с небольшой задержкой. В результате получается взрыв огромной мощности, ударная волна которого интенсивнее, чем у обычных фугасных зарядов.
Недостатками такого оружия являются зависимость от погодных условий и невозможность создания подобных боеприпасов малого калибра.
Итак, термобарические боеприпасы – это фугасное оружие, использующее эффект объёмного взрыва, имеющее принципиальные отличия от традиционных объёмно-детонирующих бомб. Они снаряжаются смесью жидких нетроэфиров с металлическим порошком, играющим роль горючего, либо твёрдым взрывчатым веществом на основе гексогена или октогена, смешанным с загустителем и алюминиевым порошком.
Это ВВ размещается вокруг центрального разрывного заряда, дающего начальную ударную волну, которая инициирует уже детонацию термобарической смеси. А продукты взрыва за ударной волной смешиваются с воздухом и горят, Термобарические заряды, в отличие от объёмно-детонирующих, не зависят от влияния атмосферы, и не ограничены эффективной массой, то есть могут быть и небольшими.
А ударная волна термобарических зарядов также способна затекать в укрытия. Имеют боеприпасы и зажигательный эффект.
Впервые использовать объёмный взрыв для решения боевых задач пытались в Третьем Рейхе. Курьёзным проектом предполагалось сбивать бомбардировщики союзников, подрывая у них на пути облака угольной пыли. Ничего хорошего из этого не вышло.
Эпизодически применяли оружие объёмного взрыва силы США во Вьетнаме. Хотя обычно “вакуумной” называют бомбу BLU-82, сбрасываемую с транспорта C-130, это мнение ошибочно. А настоящая объёмно-детонирующая бомба CBU-55 успела только пройти испытания. В бою её применили всего один раз – после официального вывода войск США, перед самым поражением Южного Вьетнама.
Довольно длительное время в американском арсенале имелись только “вакуумные” авиабомбы.
Вряд ли на это могла как-то повлиять резолюция ООН “о зажигательном оружии” 1976 года, так какд альше обсуждения возможности запрета там дело не пошло.
Интенсивнее работы пошли в Советском Союзе. Помимо авиабомбы ОДАБ-500П, на вооружении появились огнемёт РПО “Шмель” и система залпового огня ТОС-1. Огнемет «Шмель» фактически является одноразовым гранатомётом с термобарической БЧ.

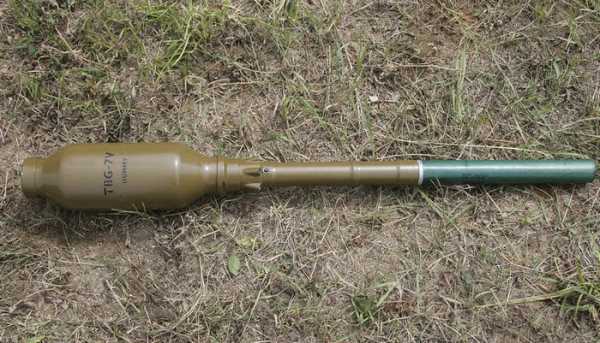

К началу 21го века список пополнился термобарическим выстрелом для гранатомёта РПГ-7, одноразовыми гранатомётами РШГ, термобарическими БЧ для управляемых (“Хризантема” 9М123Ф) и неуправляемых (С-8ДФ) ракет. Особый интерес представляет одноразовый гранатомёт РМГ, в котором применена тандемная боевая часть.
Основная секция представляет собой термобарический заряд, а перед ней располагается кумулятивный элемент. Таким образом, кумулятивный заряд пробивает в цели отверстие, а термобарический влетает в него и взрывается внутри цели. Созданы ручные термобарические гранаты (РГ-60) и выстрелы для подствольных гранатомётов (ВГ-40ТБ). Они предназначены для поражения целей в помещениях и внутри укрытий.
В США развитие термобарических боеприпасов шло медленнее. Но и там разработали термобарические гранатомётные выстрелы калибра 40мм, имеется объёмно-детонирующий выстрел в боекомплекте гранатомёта Мк 153, который использует Корпус Морской Пехоты. Созданы термобарические БЧ для управляемых ракет (“Hellfire”) Предполагалось снабдить термобарическим зажигательным боеприпасом 25мм гранатомёты, но закрытие программы поставило на идее крест.
С успехом термобарическое оружие применяли советские войска в Афганистане, и, впоследствии, российские в Чечне.
Американские силы проверили “вакуумные” боеприпасы в деле в ходе вторжений в Ирак и Афганистан. Небезынтересно, что бомба, использованная в 1983 при атаке казарм миротворцев в Бейруте, была именно боеприпасом объёмного взрыва.
Перспективы развития
На развитии термобарических боеприпасов пыталась поставить крест ООН, везде выискивающая “негуманно оружие, причиняющее чрезмерные страдания” (хотя в таком прочтении гуманным надо считать только то, что убивает моментально и сразу). Впрочем, как уже было замечено, её резолюции запретом не являлись.
Перспективным направлением представляется использование в термобарических боеприпасах так называемых “реактивных материалов” – веществ, которые не являются взрывчатыми сами по себе, но в которых при высокоскоростном ударе (например) может быть запущена интенсивная реакция.
Быстрое сгорание на воздухе фрагментов из реактивных материалов существенно повышает фугасное действие снарядов, а крупные осколки, воспламеняясь при пробитии, создают термобарический импульс в запреградном пространстве. На сегодняшний день такое оружие существует в виде опытных образцов.
Заключение
Термобарические боеприпасы – ценное дополнение как к арсеналу пехотинца, так и к тяжёлому оружию. Они не лишили традиционные осколочно-фугасные заряды их роли, но заняли свою важную нишу.
Термобарические выстрелы для реактивных гранатомётов дали пехоте мощь артиллерийского снаряда, ручные позволили надёжно уничтожать врагов, укрывшихся в помещениях.
Объёмно-детонирующие БЧ для управляемых и неуправляемых ракет сделали фугасные боеприпасы способными поражать легкобронированную технику. А мифы вокруг “вакуумных бомб” и попытки ООН объявить их “негуманными” только иллюстрируют важность этого оружия и стремление лишить вероятного противника возможности его использовать.
Видео
warbook.club
Что такое вакуумная бомба и каков ее принцип действия
29.04.2019

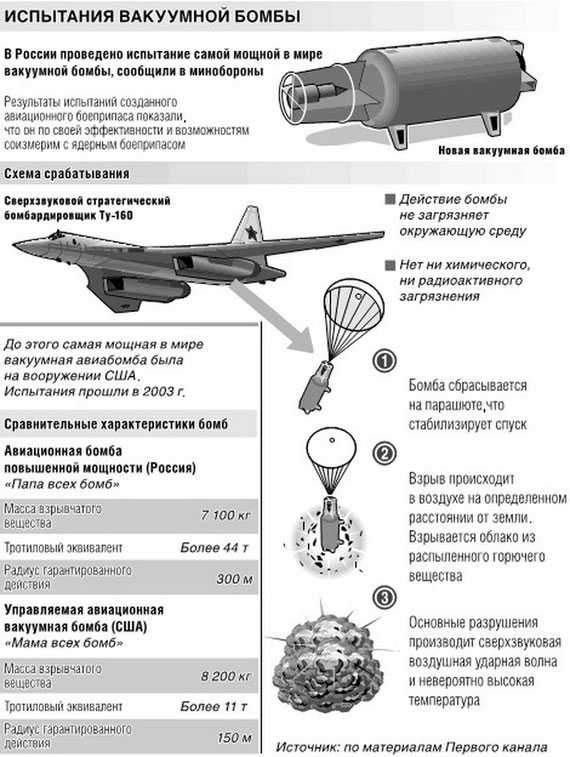

11 сентября 2007 года в России успешно прошли испытания самого мощного в мире неядерного боеприпаса. Стратегический бомбардировщик Ту-160 сбросил бомбу массой 7,1 тонны и мощностью около 40 тонн в тротиловом эквиваленте с гарантированным радиусом уничтожения всего живого более трехсот метров. В России этот боеприпас получил прозвище «Папа всех бомб». Он принадлежал к классу боеприпасов объемного взрыва.

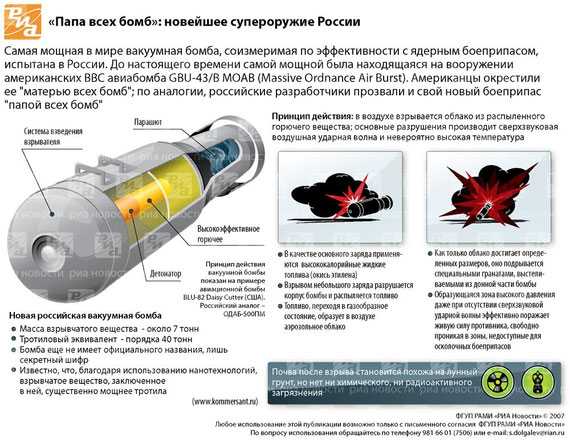

Разработка и испытание боеприпаса под названием «Папа всех бомб» — это российский ответ США. До этого момента самым мощным неядерным боеприпасом считалась американская бомба GBU-43В MOAB, которую сами разработчики назвали «Мать всех бомб». Российский «папа» превзошел «маму» по всем показателям. Правда, американский боеприпас не принадлежит к классу вакуумных боеприпасов — это самый обычный фугас.
Сегодня оружие объемного взрыва является вторым по мощности после ядерного. На чем основан его принцип действия? Какое взрывчатое вещество делает вакуумные бомбы равными по силе термоядерным монстрам?
Принцип действия боеприпасов объемного взрыва

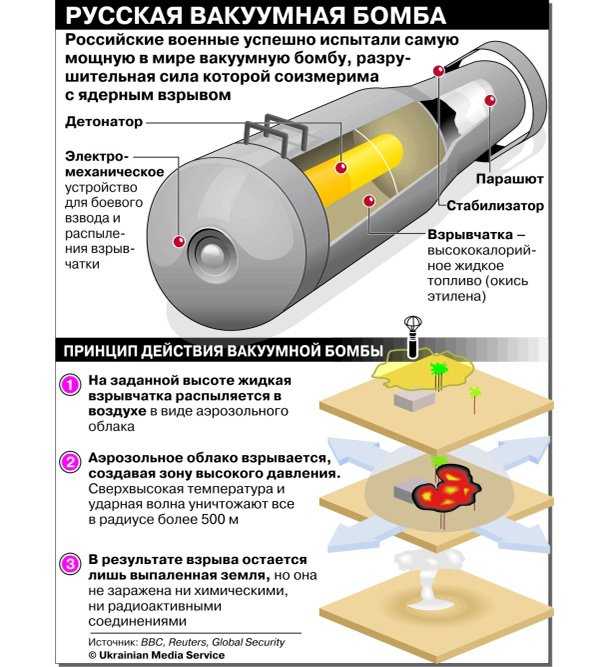

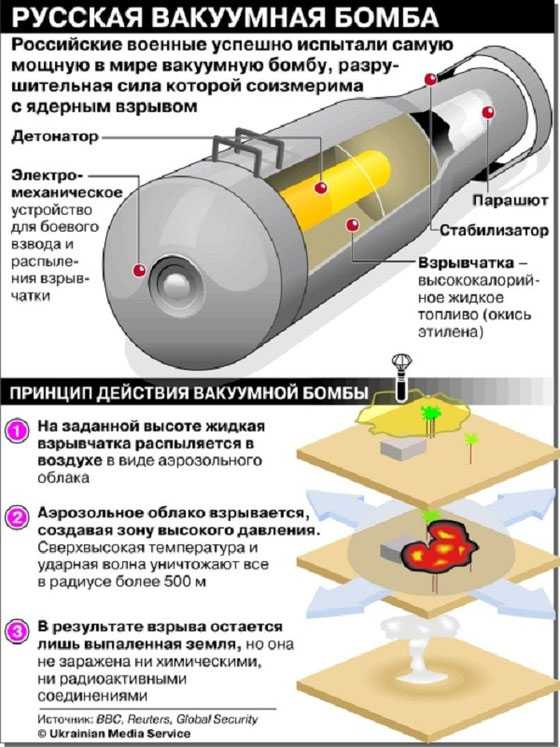

Вакуумные бомбы или боеприпасы объемного взрыва (или объемно-детонирующие боеприпасы) – это тип боеприпасов, который работает на принципе создания объемного взрыва, известного человечеству уже многие сотни лет.
По своей мощности подобные боевые припасы сравнимы с ядерными зарядами. Но в отличие от последних, не имеют фактора радиационного заражения местности и не попадают ни под одну из международных конвенций относительно оружия массового поражения.
Человек очень давно познакомился с явлением объемного взрыва. Подобные взрывы довольно часто случались на мукомольных производствах, где в воздухе скапливалась мельчайшая мучная пыль или на сахарных заводах. Еще большую опасность представляют собой подобные взрывы в угольных шахтах. Объемные взрывы являются одной из самых страшных опасностей, которые подстерегают шахтеров под землей. В плохо вентилируемых забоях скапливается угольная пыль и газ метан. Для инициации мощнейшего взрыва в таких условиях достаточно даже небольшой искры.
Типичным примером объемного взрыва является подрыв бытового газа в помещении.
Физический принцип действия, по которому работает вакуумная бомба, довольно прост. Обычно в нем используют взрывчатое вещество с низкой температурой кипения, которое легко переходит в газообразное состояние даже при низких температурах (например, окись ацетилена). Для создания искусственного объемного взрыва нужно просто создать облако из смеси воздуха и горючего материала и поджечь его. Но просто это только в теории — на практике этот процесс довольно сложен.
В центре боеприпаса объемного взрыва находится небольшой подрывной заряд, состоящий из обычного взрывчатого вещества (ВВ). В его функции входит распыление основного заряда, который быстро превращается в газ или аэрозоль и вступает в реакцию с кислородом воздуха. Именно последний играет роль окислителя, поэтому вакуумная бомба в несколько раз мощнее обычной, имеющей такую же массу.
Задачей подрывного заряда является равномерное распределение горючего газа или аэрозоля в пространстве. Затем в дело вступает второй заряд, который вызывает детонацию этого облака. Иногда используют несколько зарядов. Задержка между срабатываниями двух зарядов меньше одной секунды (150 мск).
Название «вакуумная бомба» не совсем точно отображает принцип действия этого оружия. Да, после подрыва подобной бомбы действительно происходит снижение давления, но ни о каком вакууме речь не идет. Вообще, боеприпасы объемного взрыва уже породили большое количество мифов.
В качестве взрывчатого вещества в объемных боеприпасах обычно используют различные жидкости (окиси этилена и пропилена, диметилацетилен, пропилнитрит), а также порошки легких металлов (чаще всего магний).
Как работает такое оружие

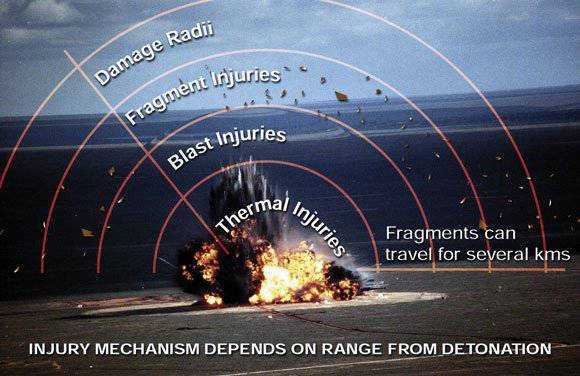

При подрыве боеприпаса объемного взрыва возникает ударная волна, но она намного слабее, чем при взрыве обычного взрывчатого вещества типа тротила. Однако действует ударная волна при объемном взрыве гораздо дольше, чем при подрыве обычных боеприпасов.
Если сравнивать действие обычного заряда с ударом пешехода грузовым автомобилем, то действие ударной волны при объемном взрыве – это каток, который не только медленно проедет по жертве, но еще и постоит на ней.
Однако самым загадочным поражающим фактором объемных боеприпасов является волна пониженного давления, которая следует за ударным фронтом. О ее действии существует большое количество самых противоречивых мнений. Есть данные, что именно зона пониженного давления оказывает самое разрушительное действие. Однако это кажется маловероятным, так как перепад давления составляет всего лишь 0,15 атмосферы.
Прыгуны в воду испытывают кратковременный перепад давления до 0,5 атмосферы, и это не приводит к разрыву легких или выпадению глаз из глазниц.
Более эффективными и опасными для противника боеприпасы объемного взрыва делает их другая особенность. Взрывная волна после подрыва подобного боеприпаса не огибает препятствия и не отражается от них, а «затекает» в каждую щель и укрытие. Поэтому спрятаться в окопе или блиндаже, если на вас сброшена авиационная вакуумная бомба, точно не получиться.
Ударная волна проходит по поверхности почвы, поэтому она прекрасно подходит для подрыва противопехотных и противотанковых мин.
Почему все боеприпасы не стали вакуумными
Эффективность боеприпасов объемного взрыва стала очевидна почти сразу после начала их применения. Подрыв десяти галлонов (32 литра) распыленного ацетилена производил эффект равный взрыву 250 кг тротила. Почему же все современные боеприпасы не стали объемными?
Причина заключается в особенностях объемного взрыва. Объемно-детонирующие боеприпасы располагают всего лишь одним поражающим фактором – ударной волной. Ни кумулятивного, ни осколочного действия на цель они не производят.
Кроме того, способность разрушить преграду у них крайне мала, так как их взрыв относится к типу «горение». Однако в большинстве случаев необходим взрыв типа «детонация», который разрушает преграды на своем пути или отбрасывает их.
Взрыв объемного боеприпаса возможен только в воздухе, его нельзя произвести в воде или грунте, так как для создания горючего облака нужен кислород.
Для успешного применения объемно-детонирующих боеприпасов важны погодные условия, которые определяют успешность формирования облака газа. Нет смысла создавать объемные боеприпасы малого калибра: авиационные бомбы весом менее 100 кг и снаряды калибром менее 220 мм.
Кроме того, для объемного боеприпаса очень важна траектория поражения цели. Эффективнее всего они действуют при вертикальном поражении объекта. На замедленных кадрах взрыва объемного боеприпаса видно, что ударная волна формирует тороидальное облако, лучше всего, когда оно «стелется» по земле.
История создания и применения
Рождением своим боеприпасы объемного взрыва (как и многое другое оружие) обязаны недоброму германскому оружейному гению. Во время последней мировой войны немцы обратили внимание на мощность взрывов, которые случаются в угольных шахтах. Они попытались использовать те же физические принципы для производства нового типа боеприпасов.
Ничего реального у них не вышло, а после поражения Германии эти наработки попали к союзникам. О них забыли на долгие десятилетия. Первыми про объемные взрывы вспомнили американцы во время вьетнамской войны.
Во Вьетнаме штатовцы широко применяли боевые вертолеты, с помощью которых они снабжали свои войска и эвакуировали раненых. Довольно серьезной проблемой стало строительство посадочных площадок в джунглях. Расчистка участка для посадки и взлета лишь одного вертолета требовала напряженной работы целого саперного взвода в течение 12-24 часов. Расчищать площадки с помощью обычных взрывов не представлялось возможным, потому что они оставляли после себя огромные воронки. Вот тогда-то и вспомнили про боеприпасы объемного взрыва.
Боевой вертолет мог нести на борту несколько подобных боеприпасов, взрыв каждого из них создавал площадку вполне пригодную для посадки.
Также весьма эффективным оказалось и боевое применение объемных боеприпасов, они оказывали сильнейший психологический эффект на вьетнамцев. Укрыться от подобного взрыва было весьма проблематично даже в надежном блиндаже или бункере. Американцы успешно применяли бомбы объемного взрыва для уничтожения партизан в туннелях. В это же время разработкой подобных боеприпасов занялись и в СССР.
Американцы оснащали свои первые бомбы различными видами углеводородов: этилена, ацетилена, пропана, пропилена и других. В СССР экспериментировали с разнообразными металлическими порошками.
Однако боеприпасы объемного взрыва первого поколения были довольно требовательны к точности бомбометания, сильно зависели от погодных условий, плохо работали при отрицательных температурах.
Для разработки боеприпасов второго поколения американцы использовали ЭВМ, на котором они моделировали объемный взрыв. В конце 70-х годов прошлого века в ООН была принята конвенция о запрете этого оружия, но это не остановило его разработки в США и СССР.
Сегодня уже разработаны боеприпасы объемного взрыва третьего поколения. Работы в этом направлении активно ведутся в США, Германии, Израиле, Китае, Японии и в России.
«Папа всех бомб»
Нужно отметить, что Россия находится в числе государств, имеющих наиболее продвинутые наработки в сфере создания оружия объемного взрыва. Вакуумная бомба повышенной мощности, испытанная в 2007 году, – яркое подтверждение этому факту.

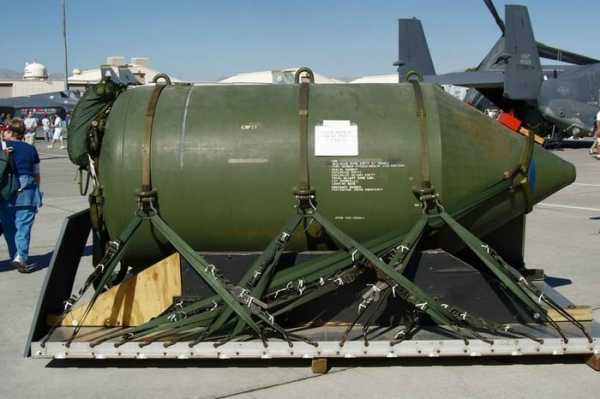

До этого времени самым мощным неядерным боеприпасом считалась американская авиационная бомба GBU-43/B, весом 9,5 тонны и длиной 10 метров. Сами американцы считали эту управляемую авиабомбу не слишком эффективной. Против танков и пехоты, по их мнению, лучше использовать кассетные боеприпасы. Еще следует отметить, что GBU-43/B не относится к объемным боеприпасам, она содержит обычную взрывчатку.
В 2007 году, после проведения испытаний, Россия приняла на вооружение вакуумную бомбу повышенной мощности. Эта разработка держится в секрете, не известны ни аббревиатура, которая присвоена боеприпасу, ни точное количество бомб, что состоит на вооружении ВС России. Было заявлено, что мощность этой супербомбы составляет 40-44 тонны в тротиловом эквиваленте.
Из-за большого веса бомбы средством доставки подобного боеприпаса может быть только самолет. Руководство вооруженных сил России заявило, что при разработке боеприпаса использовались нанотехнологии.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
С друзьями поделились:
militaryarms.ru
Российское термобарическое оружие – неотвратимость наказания агрессора.
Осенью 2007 года российское телевидение показало кадры испытаний самой мощной неядерной российской бомбы. Разработка секретна и не имеет официального названия, лишь аббревиатуру АВБПМ — авиационная вакуумная бомба повышенной мощности. СМИ тут же прозвали новинку «Папой всех бомб» — в пику американской GPU-43/B MOAB, испытанной четырьмя годами ранее и названной «Мама всех бомб».
Российская бомба получилась легче и компактнее американской, но намного эффективнее. За счет применения нанотехнологий АВБПМ в четыре раза мощнее MOAB и способна поразить в 20 раз большую площадь: 180 городских кварталов против 9 у GPU-43. У российской бомбы вдвое больше радиус сплошного поражения и температура в эпицентре. По своей мощности «Папа всех бомб» вплотную приблизился к тактическим ядерным боеприпасам, при этом вакуумный боеприпас не оставляет химического и радиоактивного загрязнения.
Западная пресса отреагировала на испытания российской бомбы взволнованно. «Жестом воинственного неповиновения в адрес Запада» назвала АВБПМ The Daily Telegraph. Испытания являются «новым доказательством того факта, что Вооруженные Силы Российской Федерации восстановили свои позиции в технологическом отношении», констатировало издание. Журналисты The Guardian предположили, что испытание является ответом России на размещение элементов ПРО в Центральной Европе. А BBC констатировала, что FOAB (такое официальное наименование бомба получила в НАТО) действительно представляет самый мощный неядерный боеприпас в мире.
Эксперты же полагают, что испытания «Папы» проводятся не затем, чтобы напугать Запад или продемонстрировать восстановление российского ОПК. Доработанная АВБПМ может стать боеголовкой самой мощной баллистической ракеты современности РС-28 «Сармат», летные испытания которой начнутся в 2017 году. По забрасываемому весу бомба вписывается в характеристики ракеты, а перевод «Сармата» в неядерный статус избавляет ракету от множества ограничений. Наконец, вероятность применения ядерного оружия в вооруженном конфликте составляет миллионные доли процента, а вот использование ракет с термобарической боевой частью вполне вероятно.
Ракеты оперативно-тактического комплекса «Искандер» имеют и ядерные, и термобарические боеголовки, но страшны они не только этим. Запущенную «Искандером» ракету невозможно перехватить или сбить — она долетит, куда задано и принесет туда, что положено. И никакая противоракетная оборона не сможет ей в этом помешать. Неотвратимость наказания — вот что смущает потенциальных противников России.
Ракета ОТРК летит очень быстро (со скоростью почти 5000 километров в час) и либо очень высоко, либо очень низко — в зависимости от модификации и боевой задачи. Все выступающие части сбрасываются сразу же после старта, поверхность ракеты обработана рассеивающими наноструктурными покрытиями, что делает «Искандер» невидимым для вражеских радаров.
По мнению ракетчиков, полностью подавлять средства вражеской ПВО и ПРО нет необходимости — достаточно сбить их с толку на короткий промежуток времени, необходимый ракете для преодоления зоны обороны. Учитывая скорость «Искандера», промежуток этот исчисляется долями секунды, а на подлете к цели ракета интенсивно глушит вражескую ПВО и выбрасывает ложные цели.
Но главное достоинство даже не в этом. На заключительном участке траектории «Искадер» непредсказуемо маневрирует с перегрузками 20-30 единиц. И если допустить, что вражеская ПВО все-таки засекла ракету, для ее уничтожения ракета-перехватчик должна маневрировать в два-три раза энергичнее. А таких ракет нет и в обозримом будущем не предвидится.
Мировая премьера тяжелого самоходного огнемета ТОС-1 «Буратино» состоялась в 2000 году при штурме села Комсомольское. Кадры работающих огнеметов обошли весь мир, а пленные боевики рассказывали об «огненном аде», устроенном их снарядами в селе. К тому моменту ТОС уже больше 15 лет стоял на вооружении советской и российской армий, успев повоевать в Афганистане.
Термобарические снаряды «Буратино» летят недалеко — на шесть километров максимум, — поскольку большую часть трехметровой ракеты занимает не двигатель — как у «Торнадо» и «Смерча», — а боевая часть. Над целью оболочка ракеты разрывается и образуется аэрозольное облако, которое взрывается одномоментно.
Укрепления, траншеи и складки местности не являются преградой для объемного взрыва — взрывчатый аэрозоль проникает повсюду. Температура в зоне взрыва достигает двух тысяч градусов, все живое сгорает дотла. Боевая техника и здания при этом подлежит восстановлению. Особенно эффективны огнеметы в горной местности, где ударные волны, отражаясь от скал, усиливают друг друга.
Тех, кому удалось выжить при взрыве, ждет мучительная смерть от повреждений внутренних органов — объемный взрыв выжигает атмосферный кислород и вызывает резкое снижение давления. Поэтому термобарические боеприпасы еще называют вакуумными.
Облегченная версия «Буратино» с 24 снарядами против 30 называется «Солнцепек».
nampuom-pycu.livejournal.com
Конструктивные уязвимости основной боевой машины АОИ «Меркава Mk.4». Продолжение
В связи с обсуждением статьи, посвященной конструктивным уязвимостям основной боевой машины АОИ «Меркава Mk.4», и постановкой вопросов к способам противотанковой борьбы предлагается вниманию продолжение этой статьи, описывающее особенности воздействия боеприпасов объемного взрыва и кинетических снарядов на бронетехнику с передним расположением моторно-трансмиссионного отделения (МТО).
В настоящее время боеприпасы объемного взрыва получили широкое распространение в армиях многих государств, включая страны Ближнего Востока. Ассортимент боеприпасов включает ручные гранаты, реактивные гранаты, управляемые ракеты, артиллерийские снаряды, реактивные снаряды и авиационные бомбы.
Боеприпасы объемного взрыва делятся на две группы – объемно-детонирующие и термобарические.
Объемно-детонирующий боеприпас содержит распыляемое топливо и два заряда взрывчатого вещества – один для распыления топлива, другой для подрыва топливно-воздушной смеси, срабатывает в три этапа:
— распыление аэрозоля из топлива;
— образование облака топливно-воздушной смеси;
— подрыв облака топливно-воздушной смеси.
Минимальный вес топлива не может быть меньше 20 кг. При детонации в центре облака топливно-воздушной смеси давление достигает 150 кгс/кв.см, на границе облака давление снижается до 1 кгс/кв.см.
Термобарический боеприпас содержит распыляемые топливо и окислитель, а также заряд взрывчатого вещества – распылителя/детонатора, срабатывает в два этапа:
— подрыв заряда взрывчатого вещества и распыление топливно-окислительной смеси;
— взрывное горение смеси во фронте ударной волны.
Минимальный вес термобарического боеприпаса может составлять 100 грамм. Единственный недостаток – в два раза меньший тротиловый эквивалент, чем у объемно-детонирующих боеприпасов за счет меньшего вовлечения в процесс горения кислорода воздуха.
Боеприпасы объемного взрыва российского производства включают несколько типов объемно-детонирующих авиационных бомб, в также реактивный снаряд 9М55С с термобарической боевой частью к РСЗО «Смерч», термобарический выстрел к ТОС «Буратино», термобарические выстрел к гранатомету РПГ-32/«Хашим», выстрел ТБГ-7В к РПГ-7, ручная граната РГ-60ТБ, выстрел ВГ-40ТБ для подствольного гранатомета, а также управляемые ракеты с термобарической боевой частью к нескольким видам ПТРК, включая «Корнет-Э».

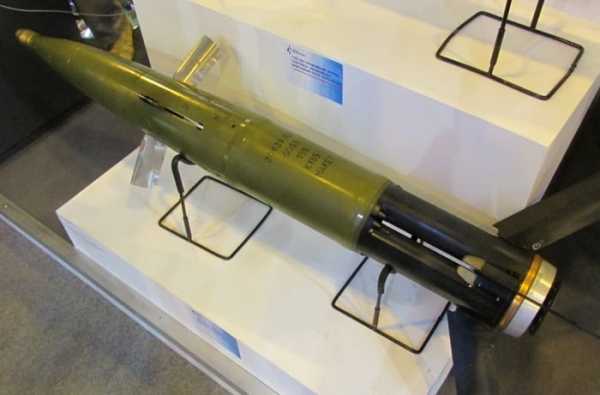

Кроме того, имеются специализированные ручные реактивные гранатометы типа РПО ПДМ-А «Шмель-М». В состав термобарической боевой части реактивной гранаты с тротиловым эквивалентом 9,6 кг входит распыляемая смесь — мелкодисперсный порошок магния и алюминия (топливо) и изопропилнитрат (окислитель) массой 3,2 кг, а также заряд окфола (взрывчатое вещество) массой 0,6 кг.
Взрывное горение топливно-окислительной смеси создает в эпицентре давление до 100 кгс/кв.см и температуру порядка 800 градусов Цельсия. На периферии взрыва давление снижается до 1 кгс/кв.м. При взрыве в замкнутом пространстве термобарические боеприпасы поражают боевую технику, в том числе с проламыванием 10-мм стальной брони.
Танки с передним расположением МТО при лобовой атаке подвержены воздействию объемного взрыва путем засасывания топливно-окислительной смеси в воздушный тракт двигателя и в охлаждаемый объем МТО, после чего происходит внутренний взрыв смеси под действием детонационной волны от подрыва взрывчатого вещества боеприпаса или от контакта с нагретыми поверхностями двигателя.
Напротив, танки с задним расположением МТО при лобовой атаке боеприпасом объемного взрыва защищены от всасывания топливно-окислительной смеси экраном корпуса и башни, которые препятствуют распространению смеси в направлении МТО.

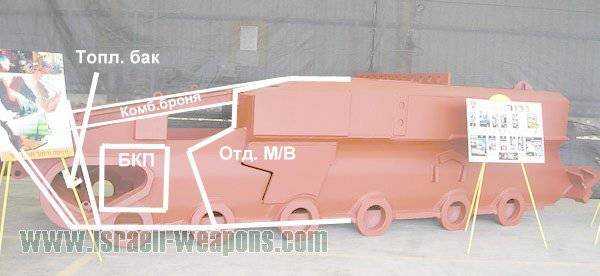

У танка «Меркава» забор воздуха для питания двигателя производится через горизонтальное отверстие в крыше корпуса, расположенное спереди справа. Забор воздуха для охлаждения двигателя производится через переднее вертикальное отверстие в правом спонсоне корпуса. Поэтому особенности компоновки танка «Меркава», отличающие его от всех остальных основных боевых танков с классической компоновкой, делают возможным поражение МТО с помощью боеприпаса объемного взрыва, направленного в верхнюю лобовую или правую бортовую проекцию «Меркавы».
Естественно, что перед выстрелом реактивной гранатой или управляемой ракетой необходимо нейтрализовать штатную систему САЗ Trophy. Существующие крупнокалиберные снайперские винтовки с оптическими прицелами большой кратности позволяют вывести из строя открыто расположенные радиолокаторы САЗ на расстоянии до 2000 метров. В качестве таковой можно рассматривать винтовку TSR-50 калибра 12,7 мм производства Объединенных Арабских Эмиратов.
Внутренний взрыв топливно-окислительной смеси в воздушном тракте двигателя выводит его из строя и требует последующего капитального ремонта. Внутренний взрыв в охлаждаемом объеме МТО чреват выходом из строя автоматической системы пожаротушения, повреждения топливопроводов и возгорания дизельного топлива.
Как показывают документальные кадры тушения пожара в МТО «Меркавы» с вышедшей из строя системой пожаротушения, погасить пламя удается только с помощью устранения притока воздуха путем засыпания машины грунтом. В случае пожара в пункте базирования танков был использован строительный экскаватор. На поле боя МТО выгорит полностью с большой вероятностью возгорания боеукладки выстрелов, контактирующей с перегородкой между МТО и боевым отделением, поскольку время горения явным образом превысит гарантированные 45 минут огнестойкости стеклопластиковых контейнеров выстрелов.
Эффект от применения термобарической реактивной гранаты/управляемой ракеты заключается ещё и в многократном снижении потребности в боеприпасах для поражения одного танка «Меркава». Как известно, во Второй Ливанской войне 2006 года для обеспечения потери хода одного танка необходимо было сделать в среднем до десяти точных выстрелов ПТРК «Корнет-Э» с тандемной кумулятивной боевой частью. Ослабленная кумулятивная струя если и пробивала композитную разнесенную защиту, то в большинстве случаев не могла вывести из строя внутреннее оборудование танка или вызвать пожар, непосильный для автоматической системы пожаротушения.

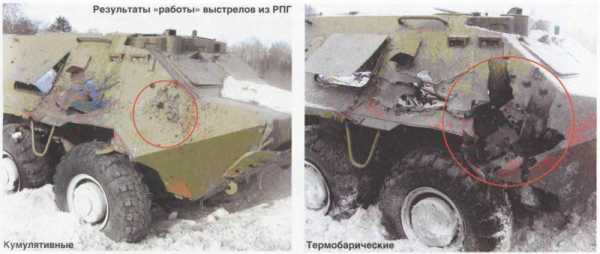

В отличие от кумулятивного термобарический боеприпас при единственном точном попадании позволяет обеспечить как минимум потерю хода, а как максимум возгорание танка «Меркава».
Единственным тактическим приемом, позволяющим избежать поражения МТО боеприпасами объемного взрыва, является отвод танков «Меркава» на дистанцию, превышающую дальность прицельного выстрела из крупнокалиберной снайперской винтовки, т.е. на расстояние свыше 2000 метров. На перспективу можно прогнозировать появление специальных противорадиолокационных боеголовок ПТУРС с готовыми поражающими элементами, имеющими дальность полета до 4-6 км и подрываемыми еще до входа ракеты в зону поражения САЗ танка.
На больших расстояниях существенно возрастает влияние теплового потока от расположенного спереди двигателя на четкость изображения цели в прицеле «Меркавы», расположенном справа от орудия. С целью исключения этого влияния экипаж вынужден разворачивать корпус танка на двадцать и более градусов влево от направления горизонтального наведения орудия. При этом защищенный двигателем лоб корпуса уходит, а легкобронированный борт корпуса оказывается на линии огня противника.

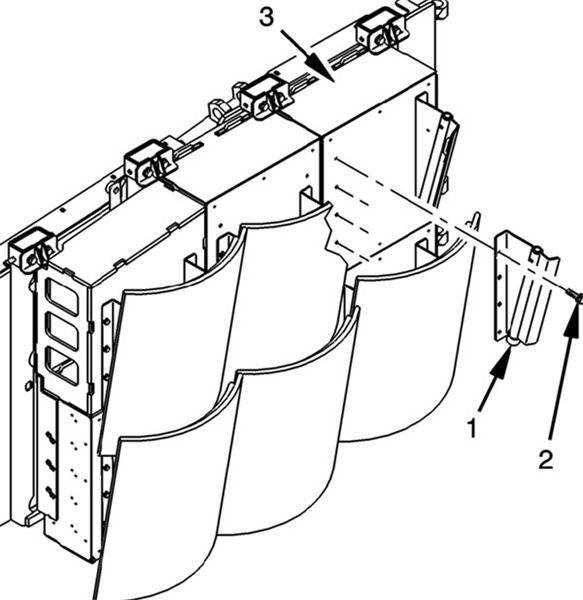

В такой позиции разнесенная защита борта «Меркавы» (композитный экран порядка 70 мм и стальная броня 80 мм) пробивается 120-125 мм подкалиберным бронебойным снарядом с расстояния порядка 3-4 км. Тогда как комбинированная защита лобовой брони корпуса и башни основных боевых танков с классической компоновкой, стреляющих без поворота орудия набок, эквивалентная 1000 и более миллиметрам стальной брони, на указанном расстоянии не пробивается снарядами, выпущенными из орудия «Меркавы».
В связи с этим для АОИ на период до 2020 года (планового срока постановки на вооружение нового танка «Ракиа») актуальным является вопрос о возможности замены «Меркавы» другой бронированной машиной – полнофункциональным ОБТ для непосредственной поддержки пехоты на поле боя, особенно в городской застройке. Наиболее подходящим кандидатом с точки зрения доступности является американский танк «Абрамс» в модификации M1A2 CEP TUSK с тандемной динамической защитой бортов ARAT-2.
О вероятности такого решения в ближайшей перспективе свидетельствует действия США по созданию на территории Израиля передовых складов военной техники, включая танки, с официально декларируемой целью ускорения воздушной переброски личного состава американских вооруженных сил на Ближний Восток в случае возникновения военного конфликта. Но, скорее всего, планируется создать бронетанковый резерв для Армии обороны Израиля на случай масштабных боевых потерь танков «Меркава».
Источник информации: патент RU 2415119 http://www.findpatent.ru/patent/241/2415119.html
topwar.ru
«Папа всех боеприпасов». Чем опасно российское термобарическое оружие
Десять лет назад, 11 сентября 2007 года, в России впервые испытали «папу всех бомб» — так с легкой руки журналистов назвали новый авиационный вакуумный боеприпас повышенной мощности. Эта бомба на сегодняшний день остается самым грозным неядерным авиационным средством поражения. Один такой боеприпас способен уничтожить все живое в радиусе 300 метров. В боевых условиях это оружие пока не применялось, однако объемно-детонирующие снаряды, действующие по схожему принципу, давно и успешно используются российской армией. По мнению многих военных экспертов, наша страна остается в этой области мировым лидером. Чем опасны «вакуумные», или термобарические, боеприпасы — в нашем материале.
Сорок четыре тонны
Термобарические боеприпасы по своему поражающему воздействию значительно отличаются от, скажем, фугасных. Объемно-детонирующая бомба при контакте с целью не просто взрывается, а распыляет аэрозольное облако горючего вещества, которое, доли секунды спустя, поджигается специальным зарядом. В результате взрыва образуется огненный шар, создающий в эпицентре зону высокого давления. Даже при отсутствии сверхзвуковой ударной волны такой взрыв эффективно поражает живую силу противника, свободно проникая в зоны, недоступные для осколочных боеприпасов. Он «затекает» в любую складку местности, за любое препятствие. Спрятаться от взрыва термобарической бомбы или снаряда практически невозможно.
Кадры взрыва «папы всех бомб» на одном из полигонов 30-го ЦНИИ Министерства обороны России обошли все мировые СМИ. Боеприпас на учебную цель сбросил стратегический бомбардировщик Ту-160, который является на сегодняшний день самым «дальнобойным» самолетом ВКС. О тактико-технических характеристиках новой бомбы известно немного: масса взрывчатого вещества составляет около семи тонн, а мощность взрыва приблизительно равна 44 тоннам в тротиловом эквиваленте. Оценку оружию сразу после испытаний дало высшее военное руководство.
— Результаты испытаний созданного авиационного боеприпаса показали, что он по своей эффективности и возможностям соизмерим с ядерным оружием, — сообщил журналистам и.о. начальника Генерального штаба Вооруженных сил России генерал-полковник Александр Рукшин. — В то же время, я хочу это особо подчеркнуть, действие этой бомбы абсолютно не загрязняет окружающую среду по сравнению с ядерным боеприпасом.
Боевое применение
По словам российских генералов, высокая площадь поражения позволяет уменьшить стоимость боеприпаса за счет снижения требований к точности попадания. Однако, как заявил генерал армии Анатолий Корнуков, пока из средств доставки боеприпаса можно использовать только самолет. Ракет, способных нести заряд сопоставимой мощности, пока не существует. Тем не менее в России есть и другие виды объемно-детонирующего оружия.
— В России на вооружении стоит широкая номенклатура подобных боеприпасов, — рассказал главный редактор журнала «Арсенал Отечества» Виктор Мураховский. — От авиабомб до малогабаритных средств поражения. Под последними я имею в виду, например, реактивный пехотный огнемет «Шмель» или выстрелы ТПГ-7В для противотанкового гранатомета РПГ-7. Кроме того, термобарические боеприпасы являются штатными для тяжелых огнеметных систем ТОС-1 «Буратино» и ТОС-1А «Солнцепек». Это оружие широко применялось в локальных конфликтах последнего времени. В частности, в Сирии ТОС-1А показала высокую эффективность при уничтожении укрепленных позиций террористов.
По словам эксперта, объемно-детонирующие боеприпасы идеально подходят для уничтожения инженерных сооружений: блиндажей, бункеров, долговременных огневых точек. При этом высокую разрушительную мощь они демонстрируют и на открытой местности. В Сети есть кадры с беспилотников, демонстрирующие боевую работу батареи «Солнцепеков» в Сирии. Несколько установок за полминуты буквально засеяли взрывами ущелье, через которое боевики ИГ (террористическая организация, запрещенная в России. — Прим. ред) водили караваны с оружием. Впрочем, область применения таких боеприпасов довольно широка и не ограничивается борьбой с нерегулярными вооруженными формированиями.
— Объемно-детонирующие авиабомбы предназначены в основном для нанесения ударов по целям армии противника в тактической и оперативно-тактической глубине ее боевых порядков, — пояснил Виктор Мураховский. — Это пункты управления, узлы связи, стартовые позиции баллистических ракет и так далее. Боеприпас такого типа хорошо действует по небронированным целям. Парой подобных бомб можно полностью уничтожить военный аэродром — на открытой местности при взрыве дополнительно возникает сильнейшее термическое воздействие. Грубо говоря, в зоне поражения горит все, что может гореть.
Виктор Мураховский подчеркнул, что объемно-детонирующие боеприпасы имеют и недостатки. В частности, к ним можно отнести неизбирательное действие и зависимость от неблагоприятных погодных условий. В сильный ветер, дождь или снегопад аэрозольное облако распыляется значительно меньше. Соответственно, и эффект от взрыва гораздо слабее.
А как у них?
Применяют термобарические боеприпасы и на Западе. На вооружении Корпуса морской пехоты США, в частности, есть 40-миллиметровые барабанные гранатометы MGL с термобарическими боеприпасами XM1060. Кроме того, во время войны в Ираке морпехи активно использовали объемно-детонирующий выстрел для противотанкового гранатомета SMAW. По сообщениям западной прессы, с помощью одного выстрела из этого оружия разведгруппе американских военных удалось полностью уничтожить каменное одноэтажное здание вместе со скрывающимися внутри солдатами противника.
— С термобарическими боеприпасами экспериментировали и экспериментируют многие страны, — рассказал Виктор Мураховский. — Однако только нашей стране удалось добиться серьезного прогресса в этой области. У нас наиболее широкая номенклатура термобарических средств поражения. К тому же мы находимся на передовых позициях по совершенствованию смесей объемно-детонирующего действия. Это оружие не является абсолютным и универсальным. Но вероятный противник абсолютно точно будет иметь его ввиду и рассматривать как серьезную угрозу для своих солдат.
ria.ru
www.discred.ru
